Power Mirror Switch Test

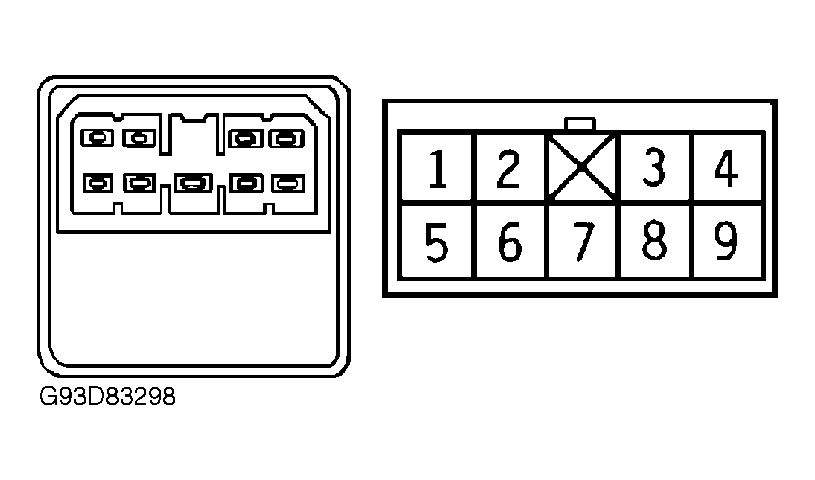

Remove mirror switch. Using ohmmeter, check continuity of switch. See POWER MIRROR SWITCH CONTINUITY CHART . See Fig 1 . Replace switch if switch continuity is not as specified.
POWER MIRROR SWITCH CONTINUITY CHART
| Switch Position | (1) Check Continuity Between Pin No. | |||
|---|---|---|---|---|
| Left Side | ||||
| UP | 4 & 8; 6 & 7 | |||
| DOWN | 4 & 7; 6 & 8 | |||
| LEFT | 3 & 6; 4 & 7 | |||
| RIGHT | 3 & 4; 6 & 7 | |||
| Right Side | ||||
| UP | 2 & 4; 6 & 7 | |||
| DOWN | 2 & 6; 4 & 7 | |||
| LEFT | 4 & 7; 6 & 9 | |||
| RIGHT | 4 & 9; 6 & 7 | |||
|
||||
