Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|

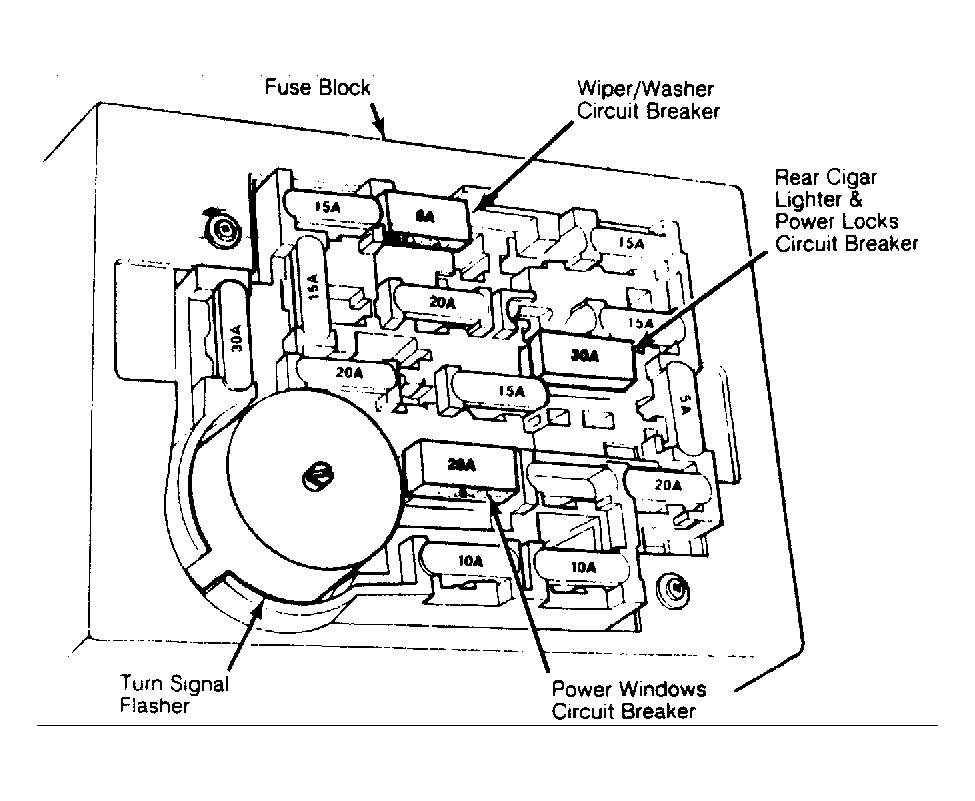

| Circuit Breakers | In fuse block. See Figure . | |

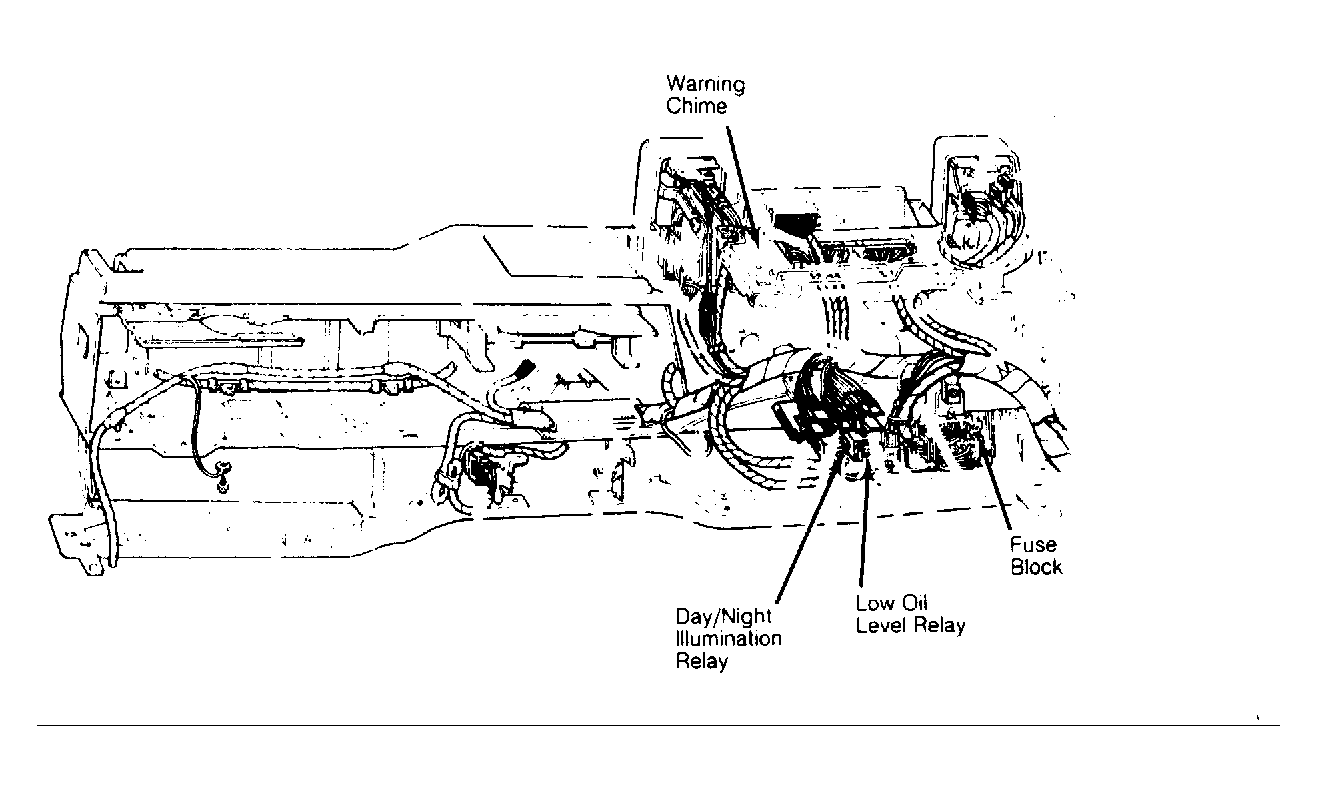

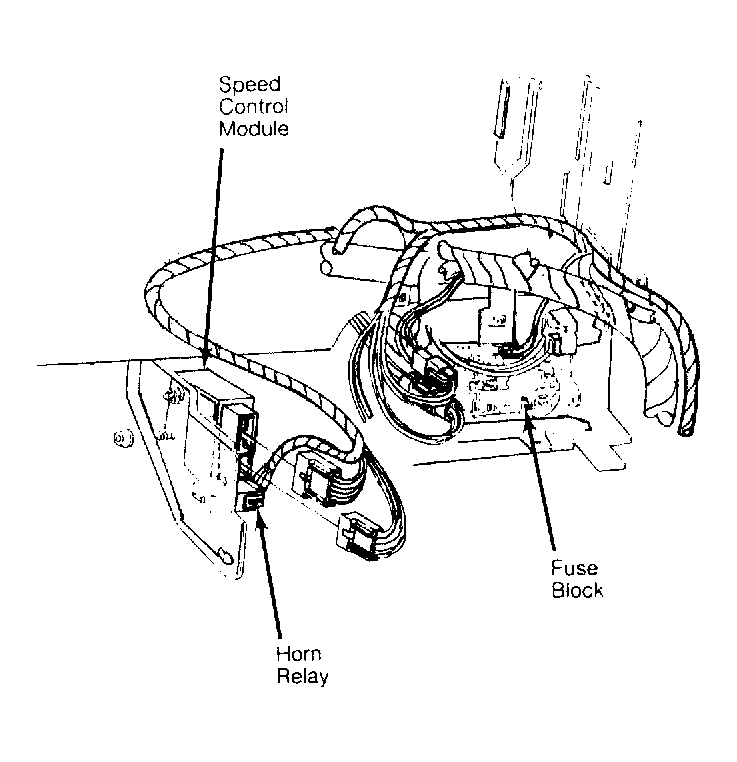

| Fuse Block | Under left side of dash. See Figure , Figure & Figure . | |

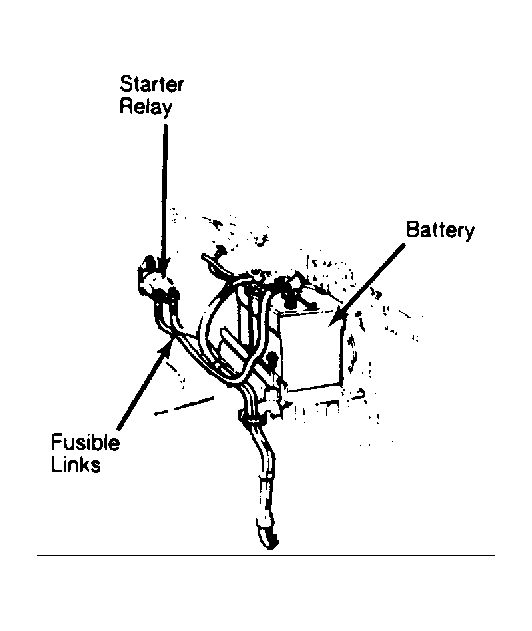

| Fusible Links | ||
| A (Black) | At starter relay. See Figure . | |
| B (Black) | At starter relay. See Figure . | |
| C (Green) | At starter relay. See Figure . | |
| D (Black) | At starter relay. See Figure . | |
| E (Blue) | At starter relay. See Figure . | |
| F (Black) | At starter relay. See Figure . | |
| G (Blue) | In primary ignition circuit. | |
| H (Orange) | At starter relay. See Figure . | |
| J (Blue) | At starter relay. See Figure . | |

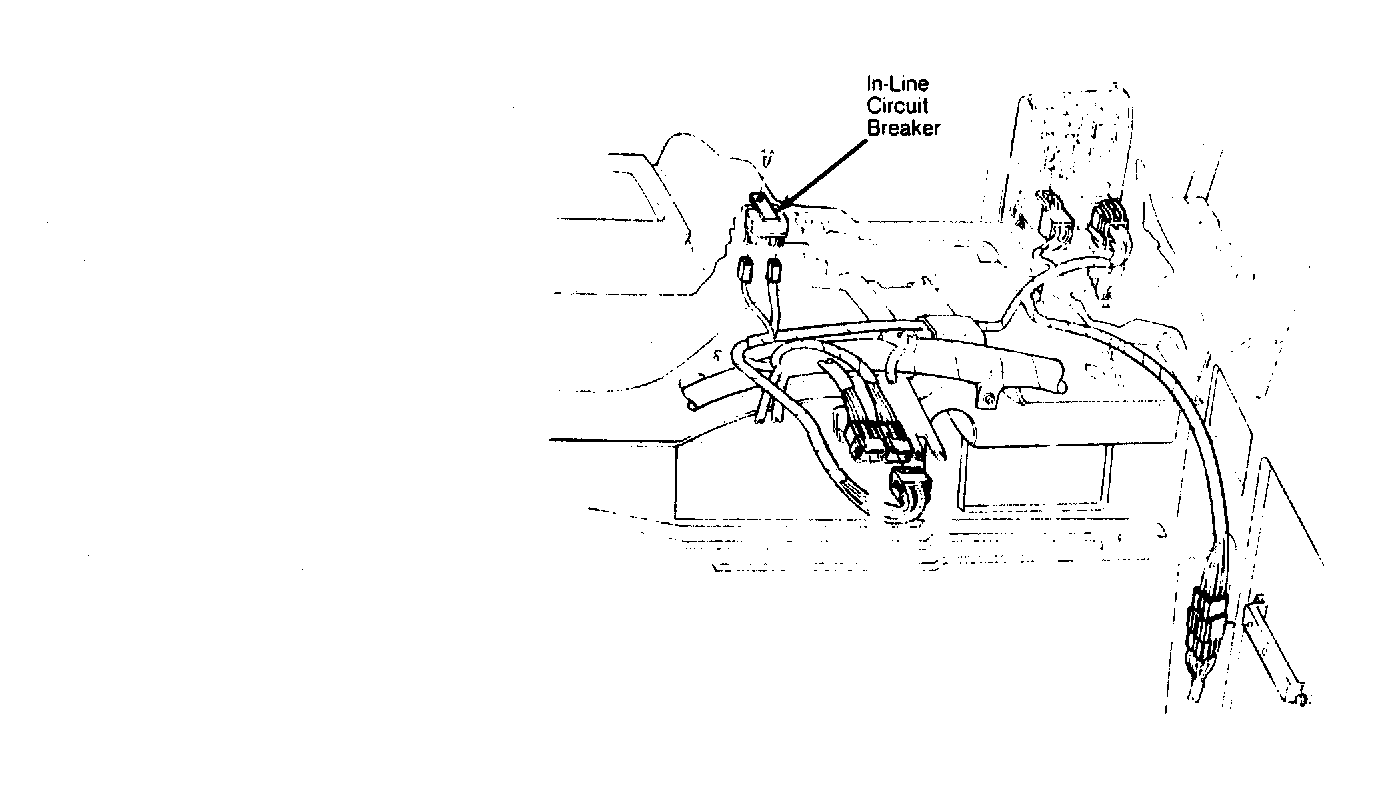

| In-Line Circuit Breaker | Behind right instrument cluster pod. See Figure . | |
