Integrated Relay Controller Test Charts

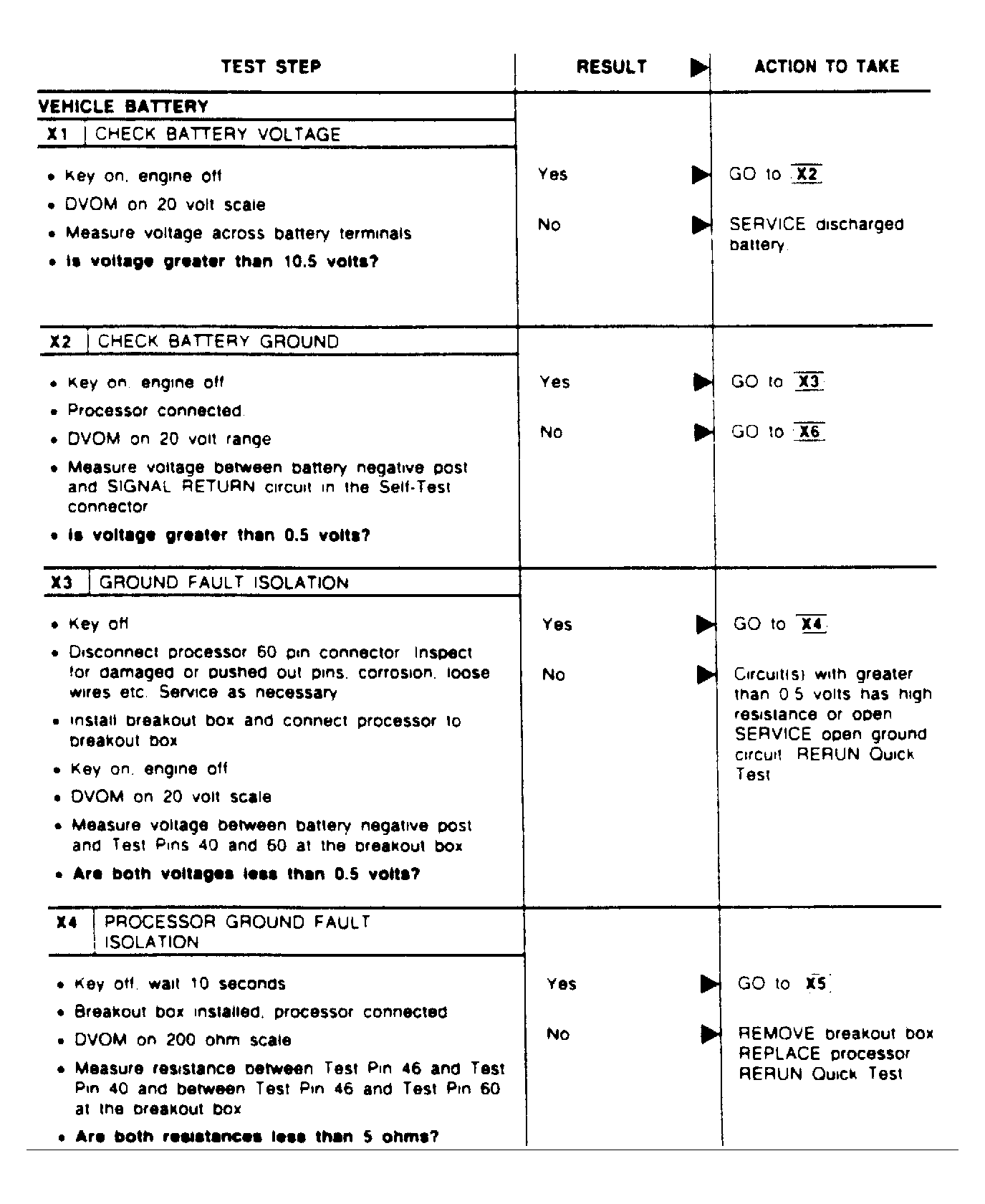

Fig 1: Test Chart X1 thru X4
Courtesy of FORD MOTOR CO.

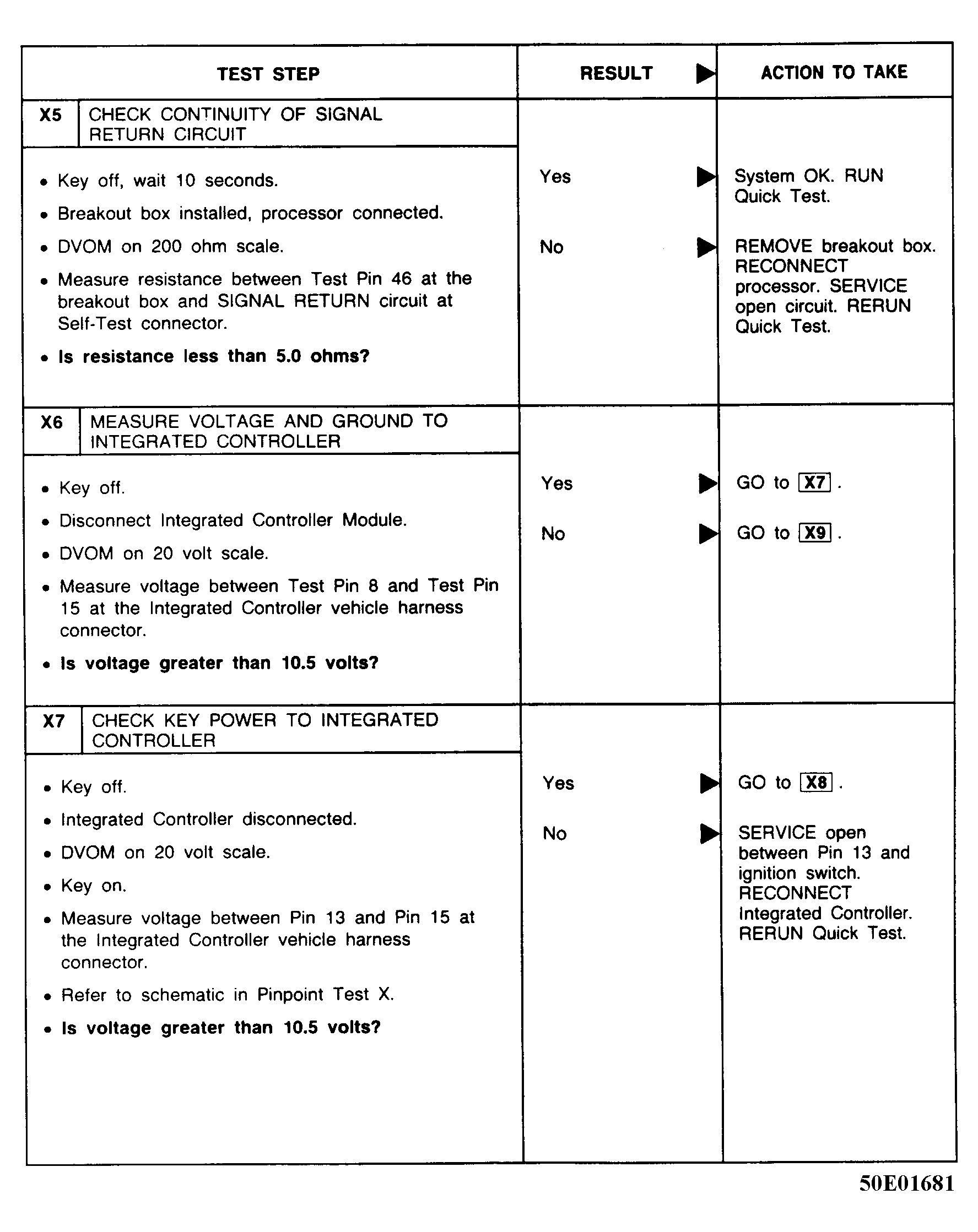

Fig 2: Test Chart X5 thru X7
Courtesy of FORD MOTOR CO.

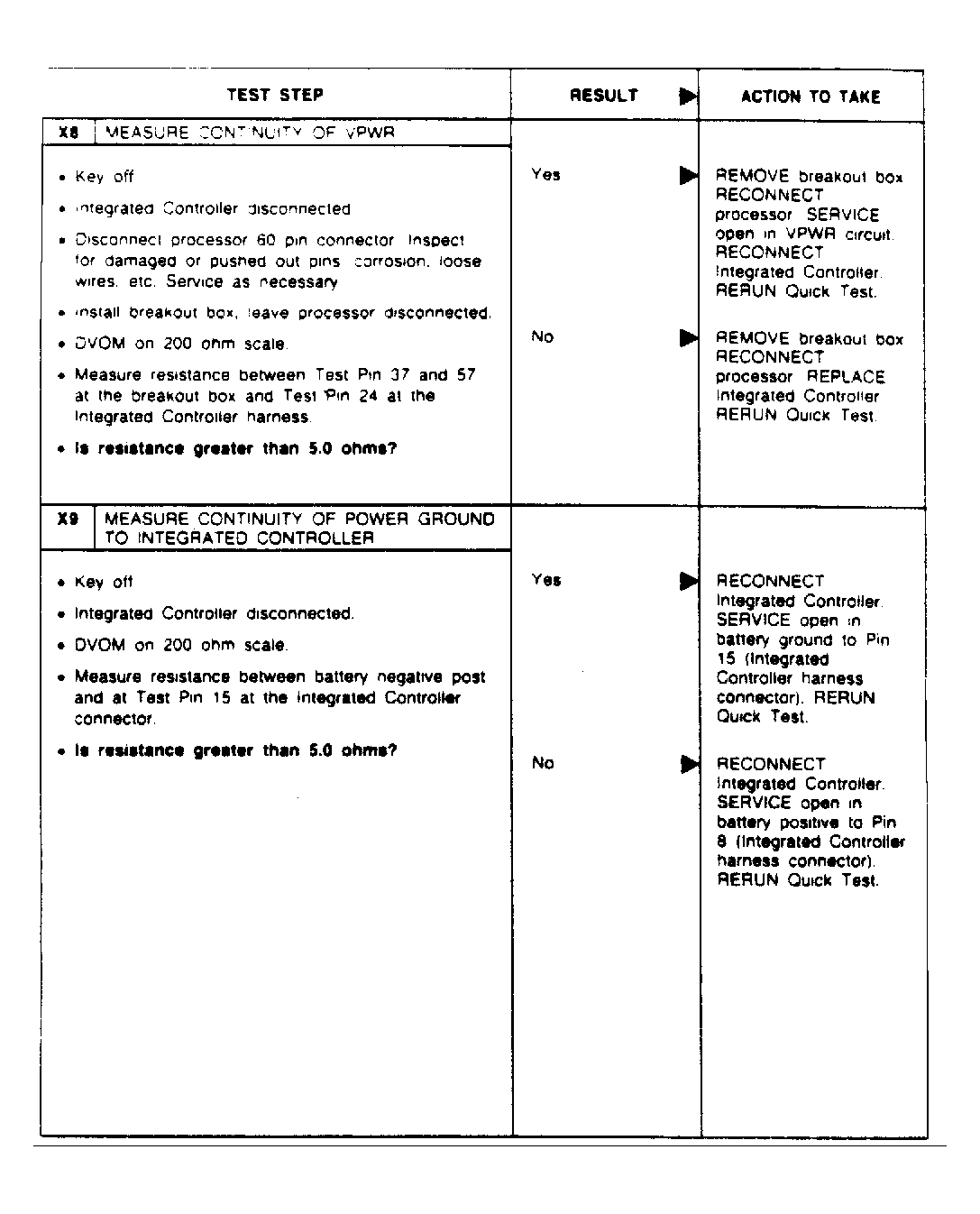

Fig 3: Test Chart X8 & X9
Courtesy of FORD MOTOR CO.

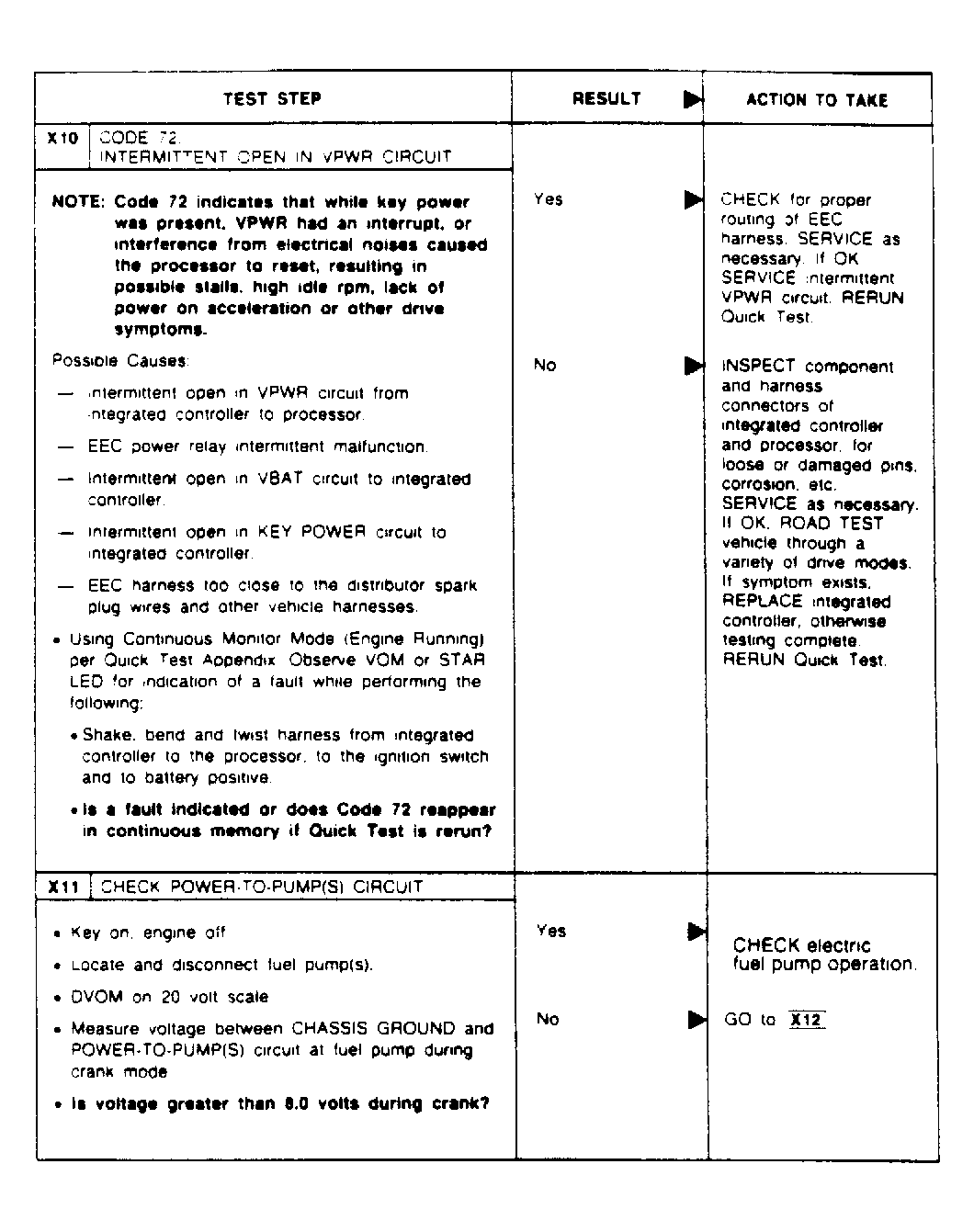

Fig 4: Test Chart X10 & X11
Courtesy of FORD MOTOR CO.

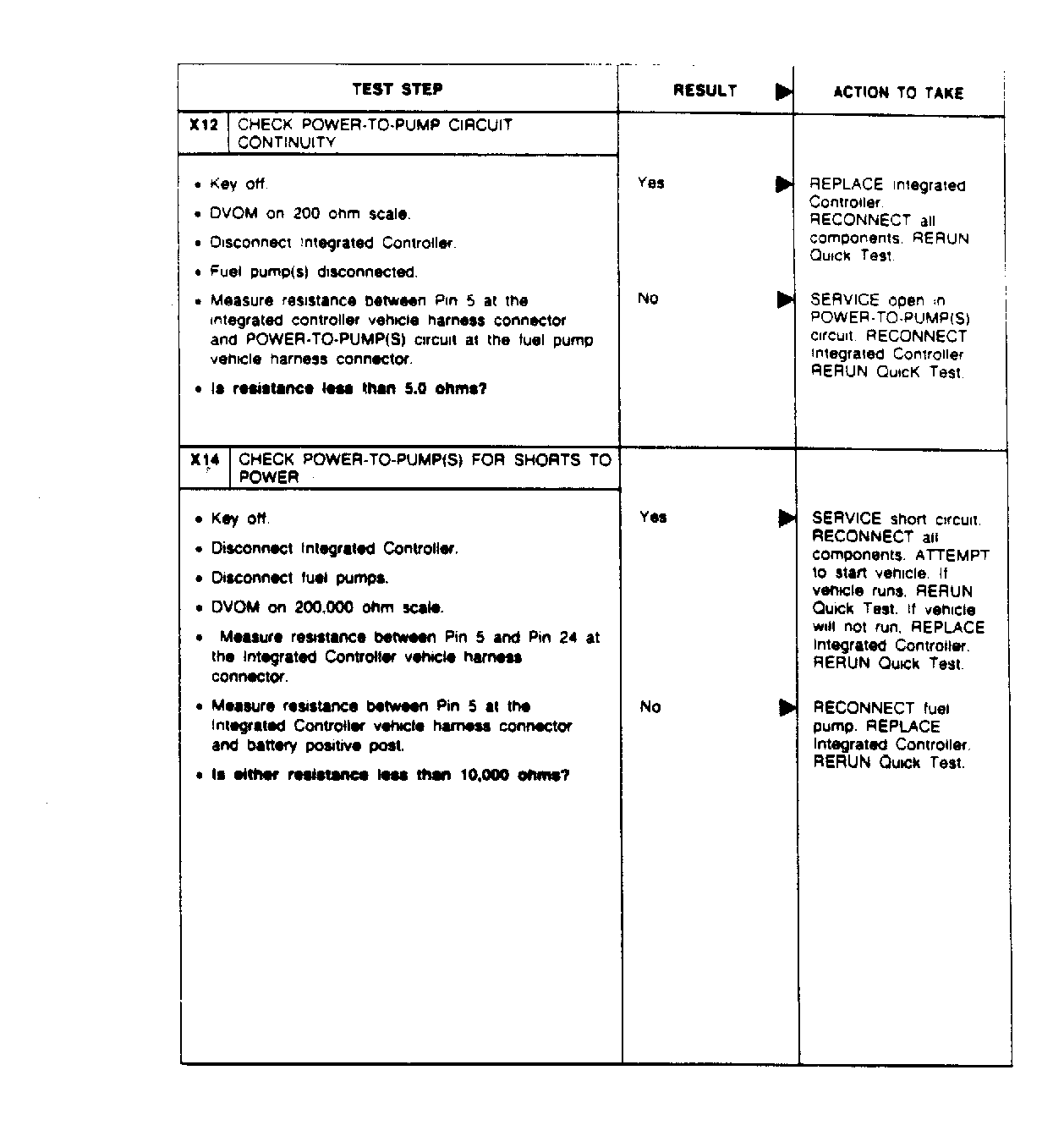

Fig 5: Test Chart X12 & X14
Courtesy of FORD MOTOR CO.

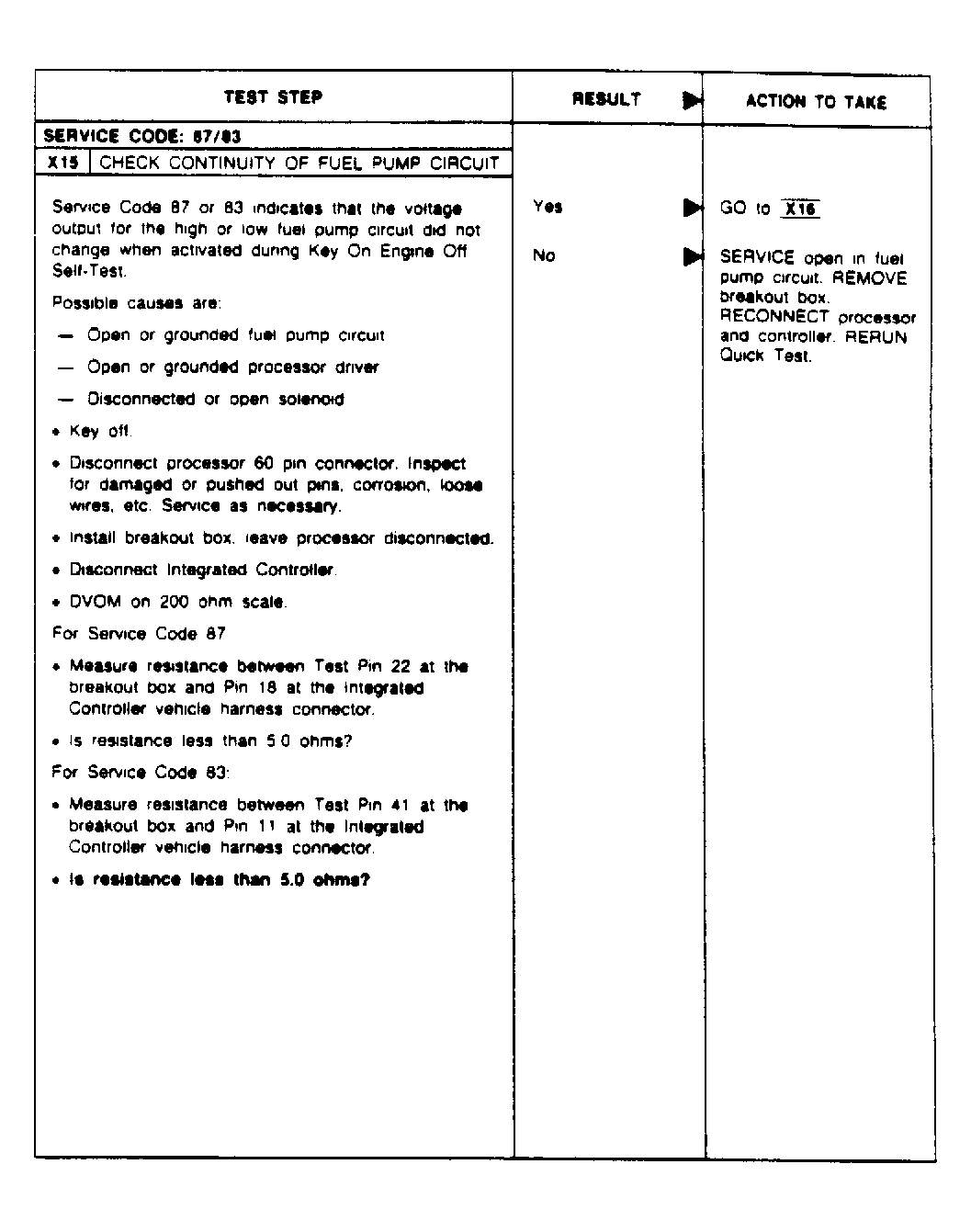

Fig 6: Test Chart X15
Courtesy of FORD MOTOR CO.

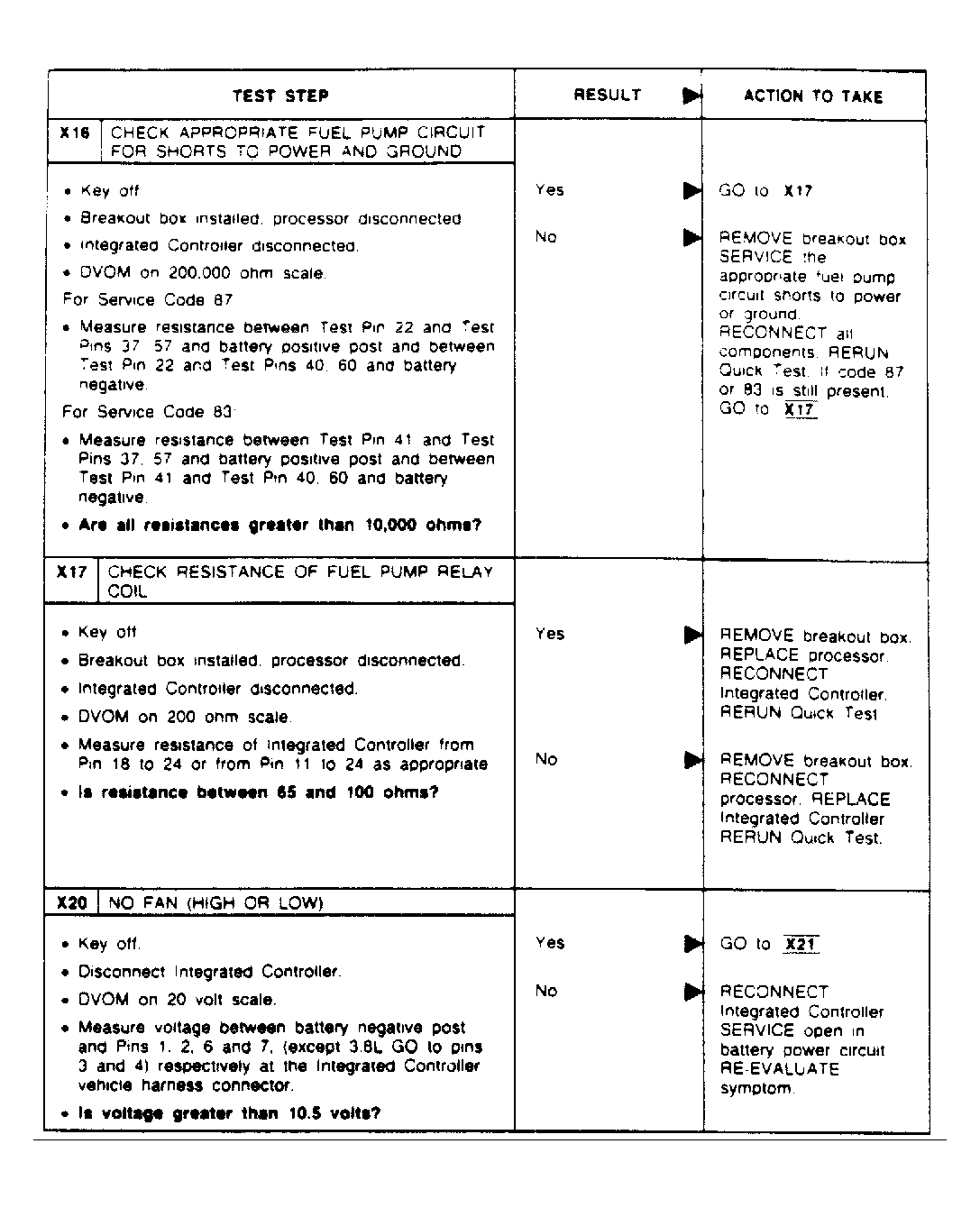

Fig 7: Test Chart X16, X17 & X18
Courtesy of FORD MOTOR CO.

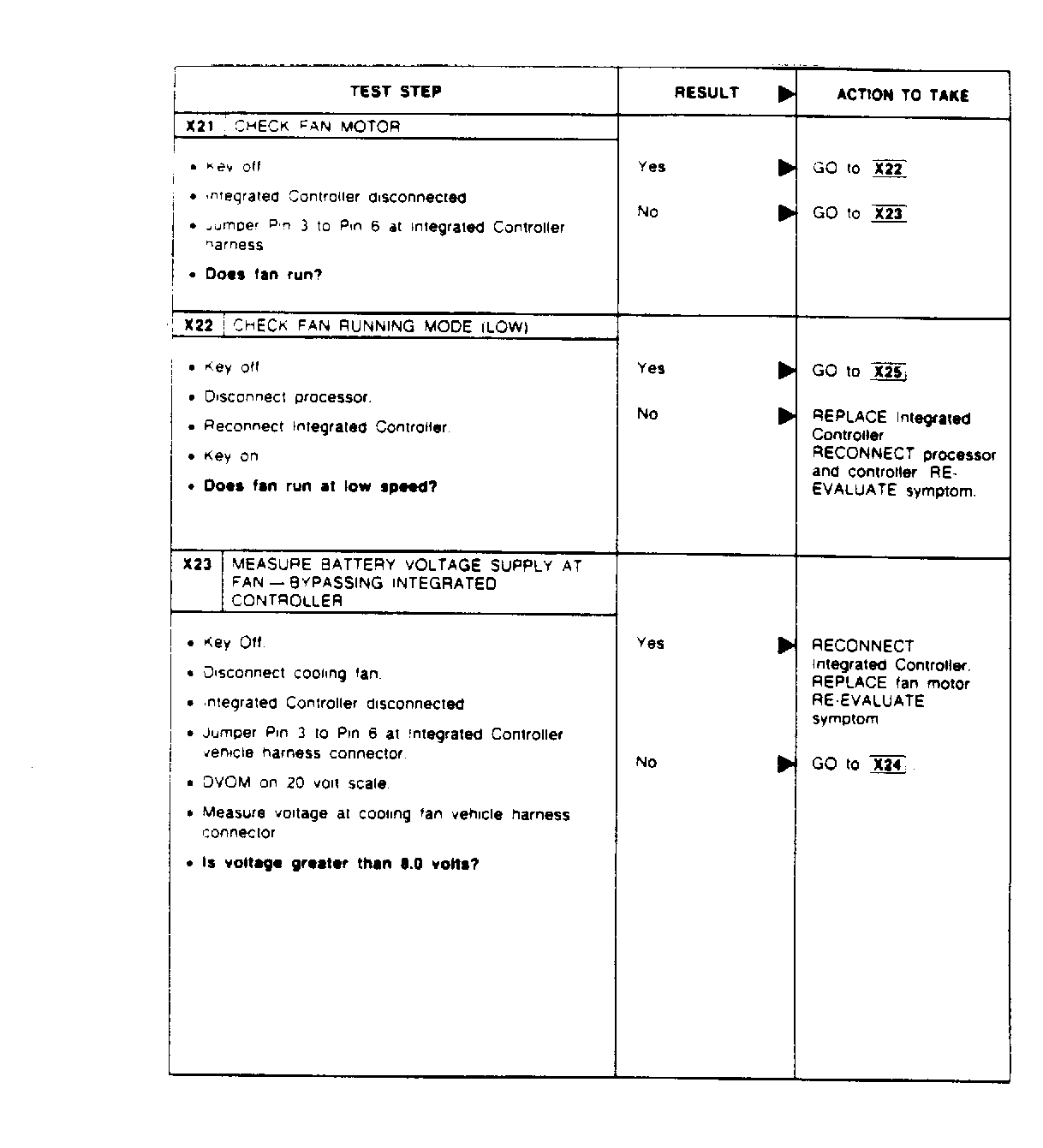

Fig 8: Test Chart X21, X22 & X23
Courtesy of FORD MOTOR CO.

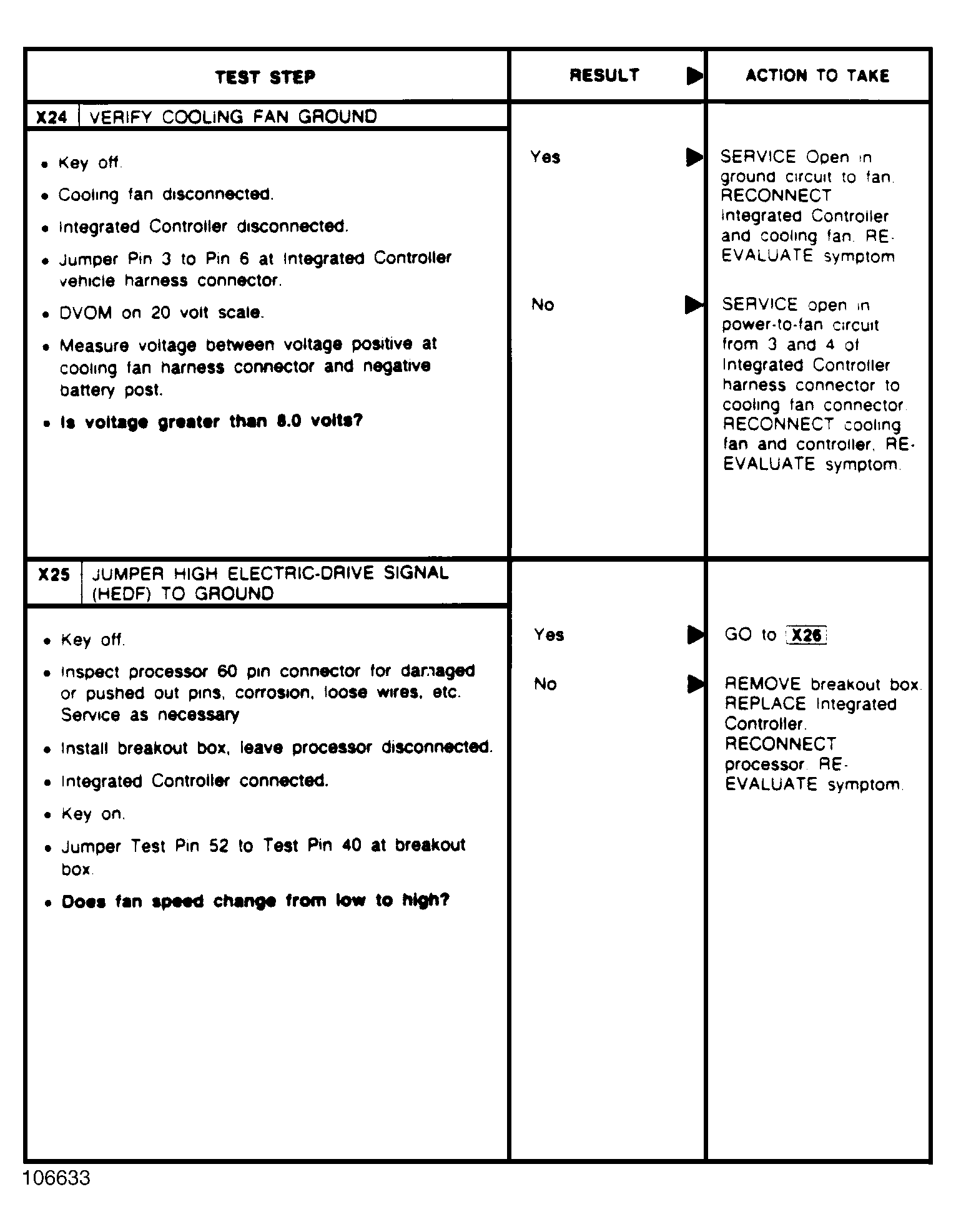

Fig 9: Test Chart X24 & X25
Courtesy of FORD MOTOR CO.

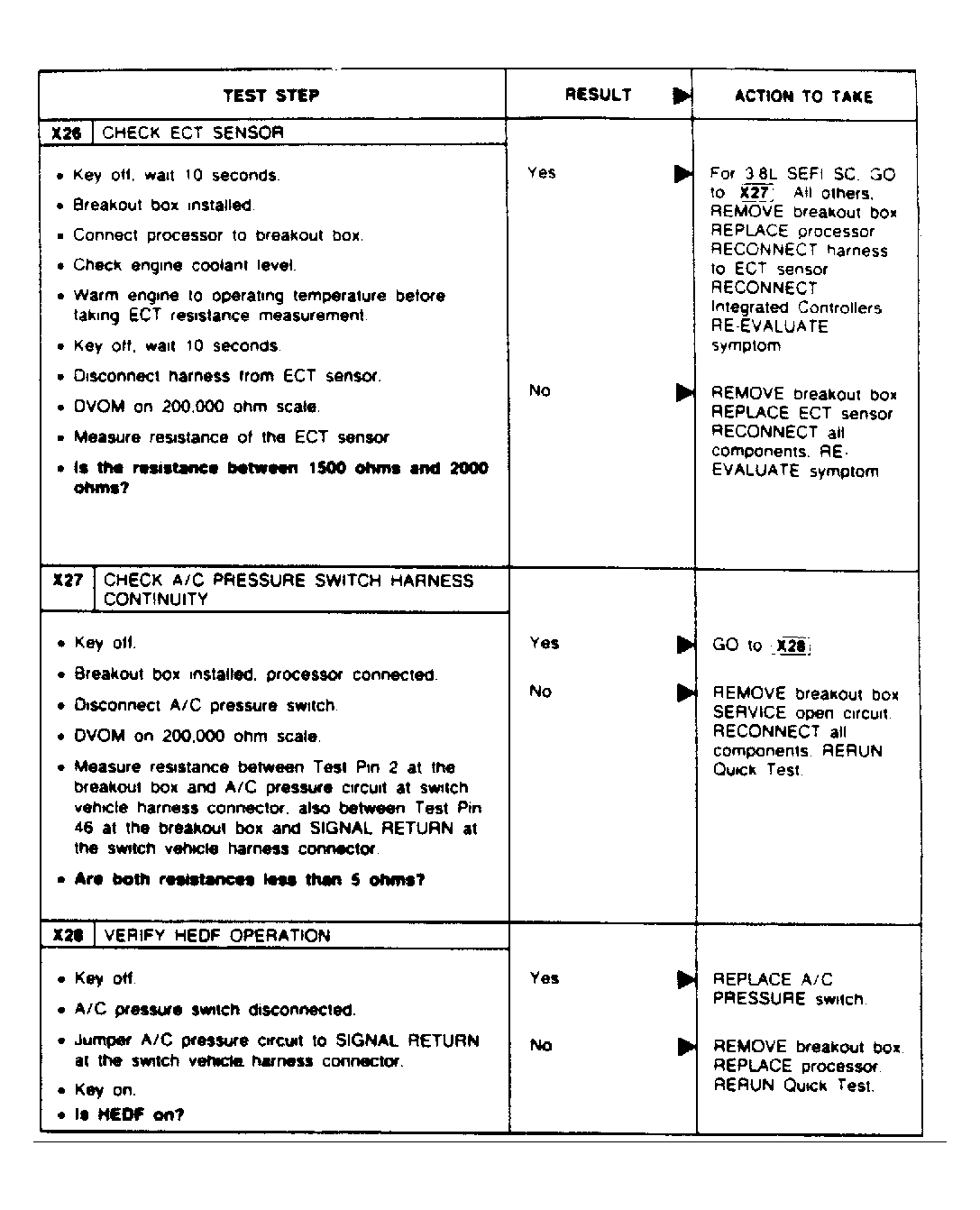

Fig 10: Test Chart X26, X27 & X28
Courtesy of FORD MOTOR CO.

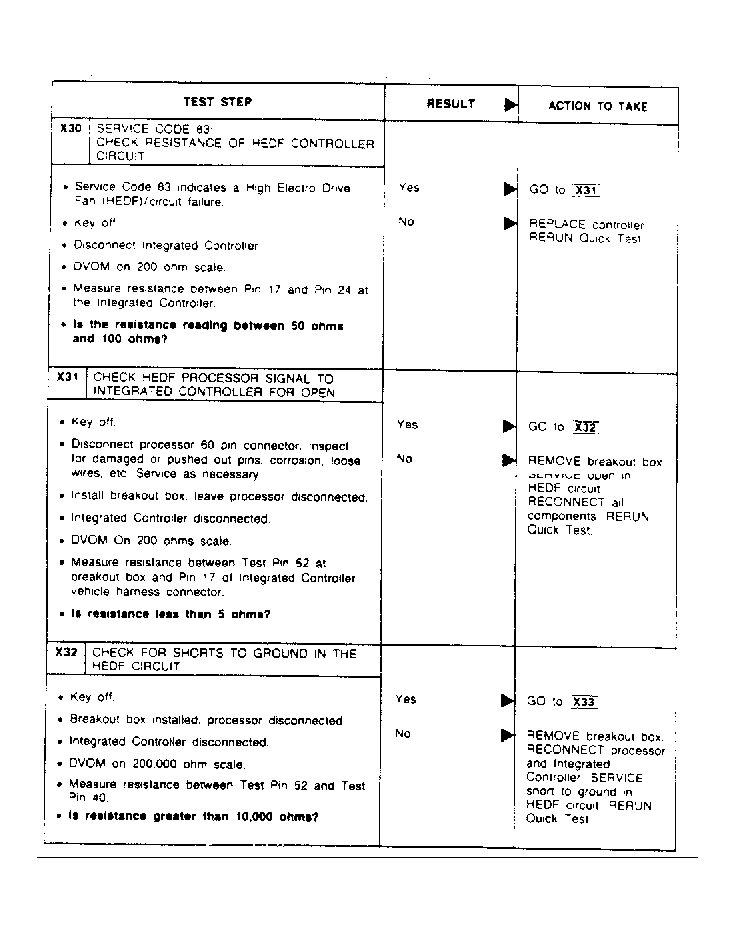

Fig 11: Test Chart X30, X31 & X32
Courtesy of FORD MOTOR CO.

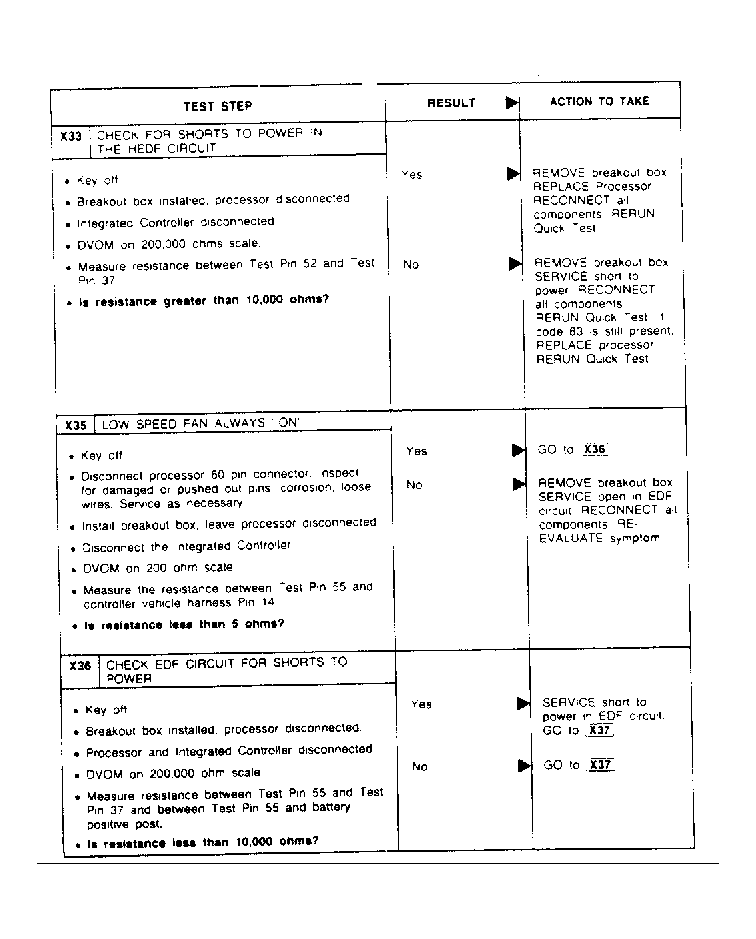

Fig 12: Test Chart X33, X35 & X36
Courtesy of FORD MOTOR CO.

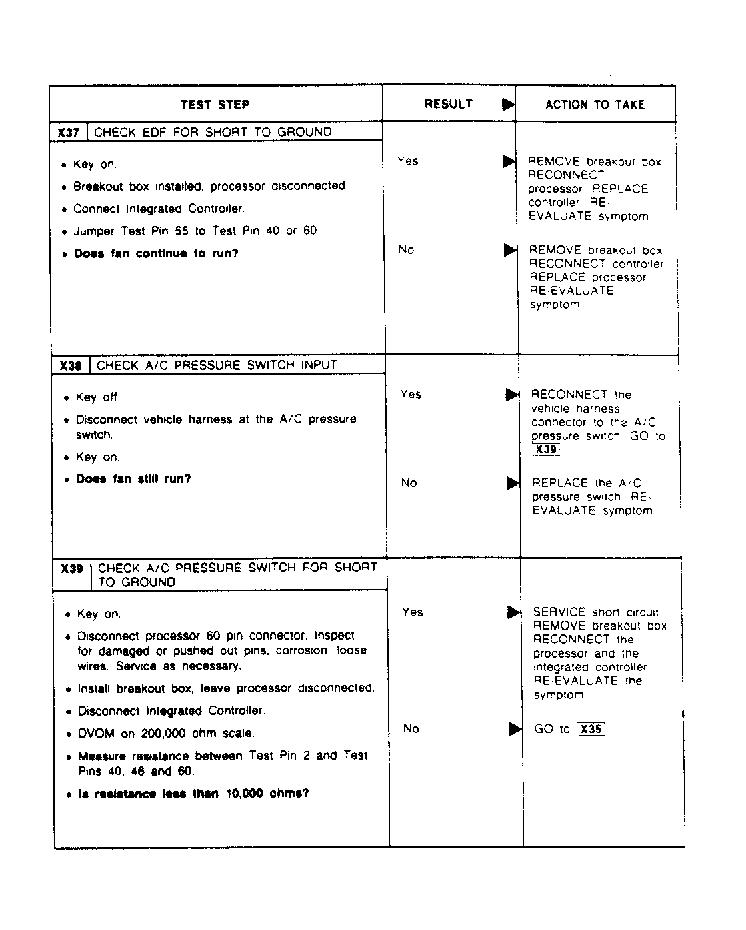

Fig 13: Test Chart X37, X38 & X39
Courtesy of FORD MOTOR CO.

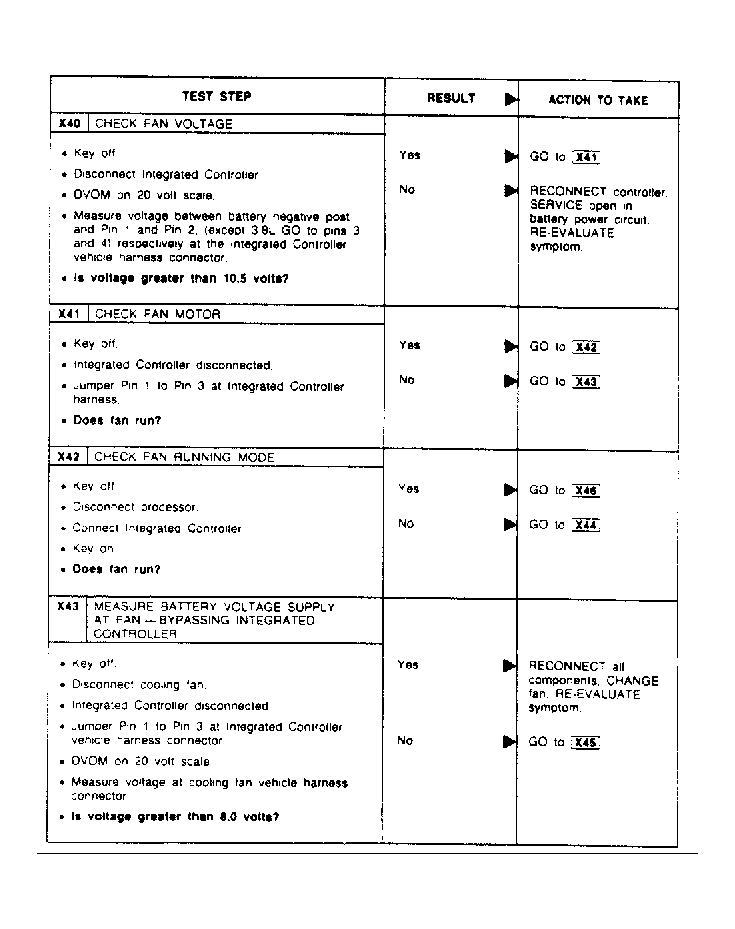

Fig 14: Test Chart X40, X41, X42 & X43
Courtesy of FORD MOTOR CO.

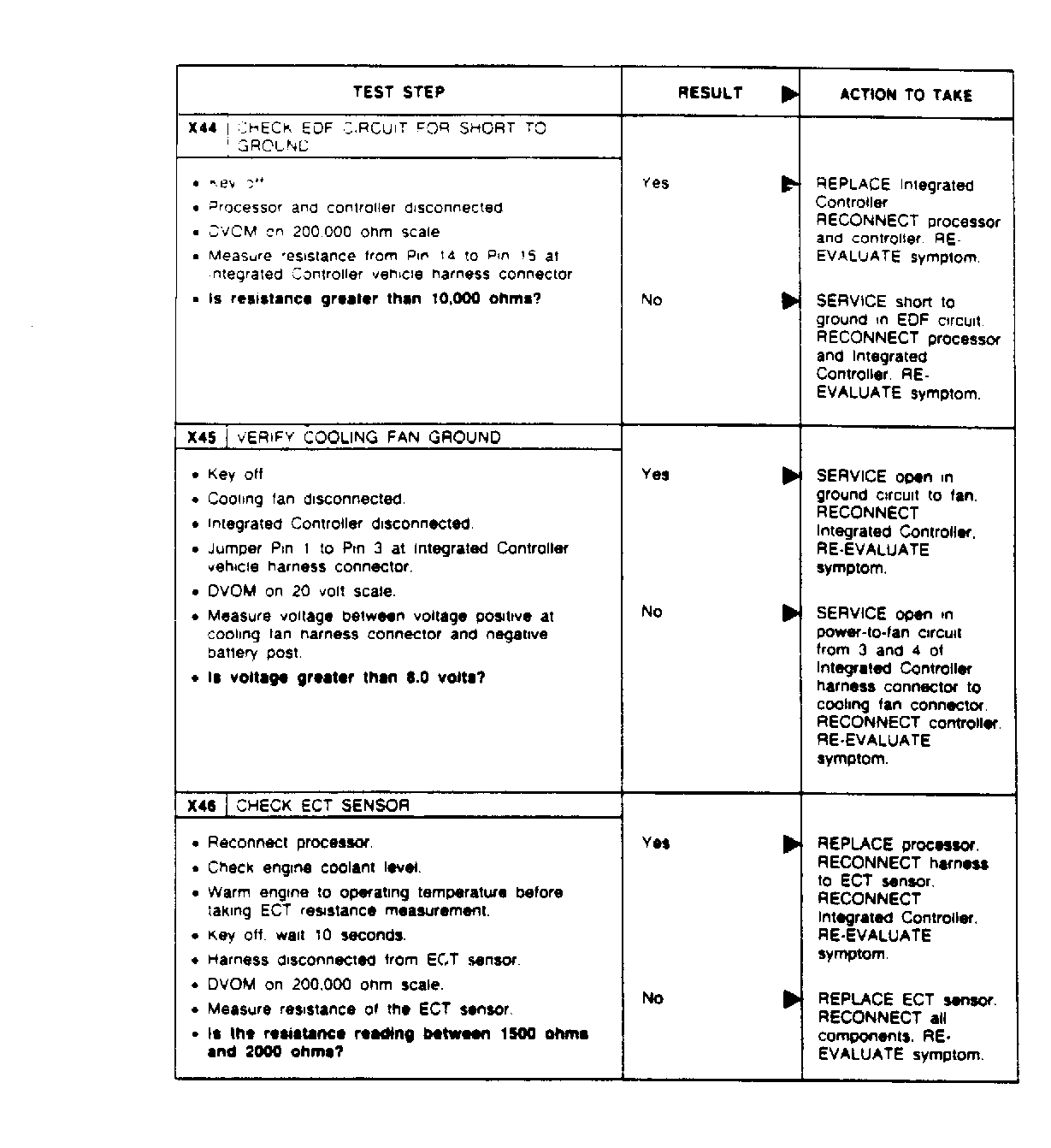

Fig 15: Test Chart X44, X45 & X46
Courtesy of FORD MOTOR CO.

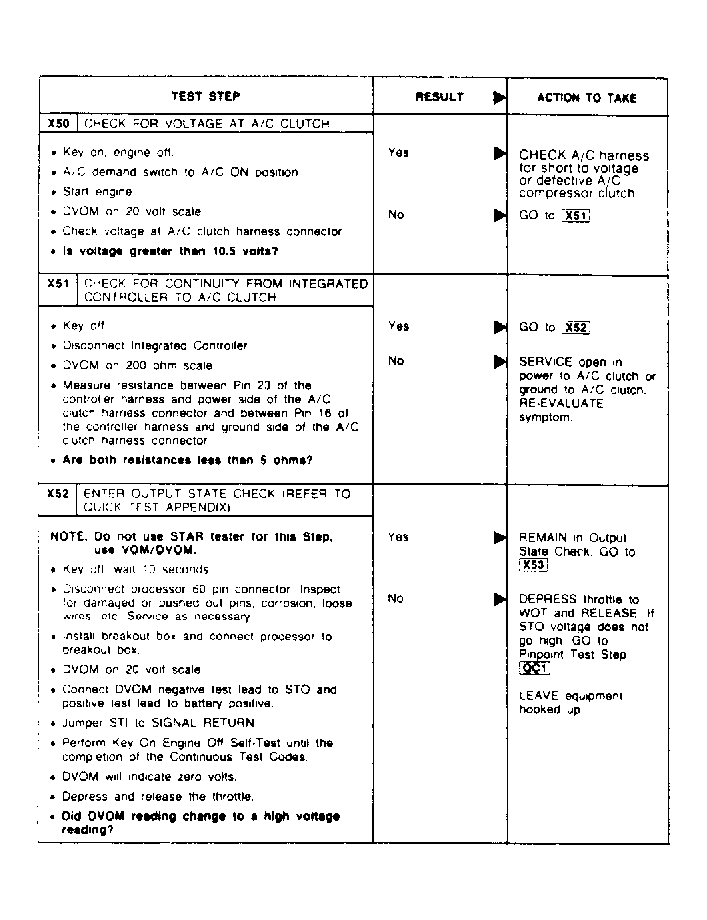

Fig 16: Test Chart X50, X51 & X52
Courtesy of FORD MOTOR CO.

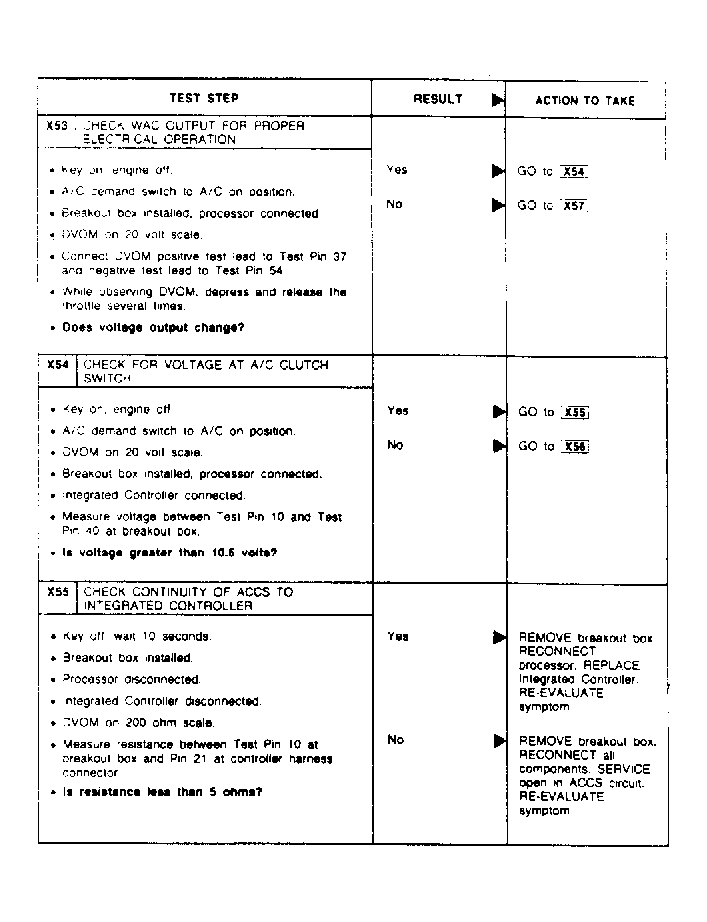

Fig 17: Test Chart X53, X54 & X55
Courtesy of FORD MOTOR CO.

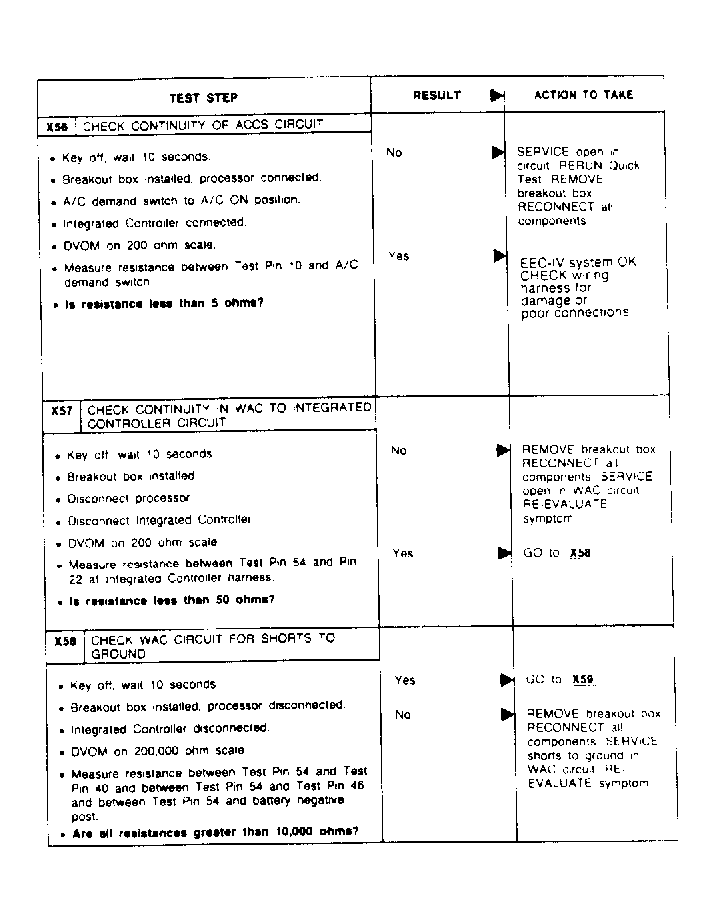

Fig 18: Test Chart X56, X57 & X58
Courtesy of FORD MOTOR CO.

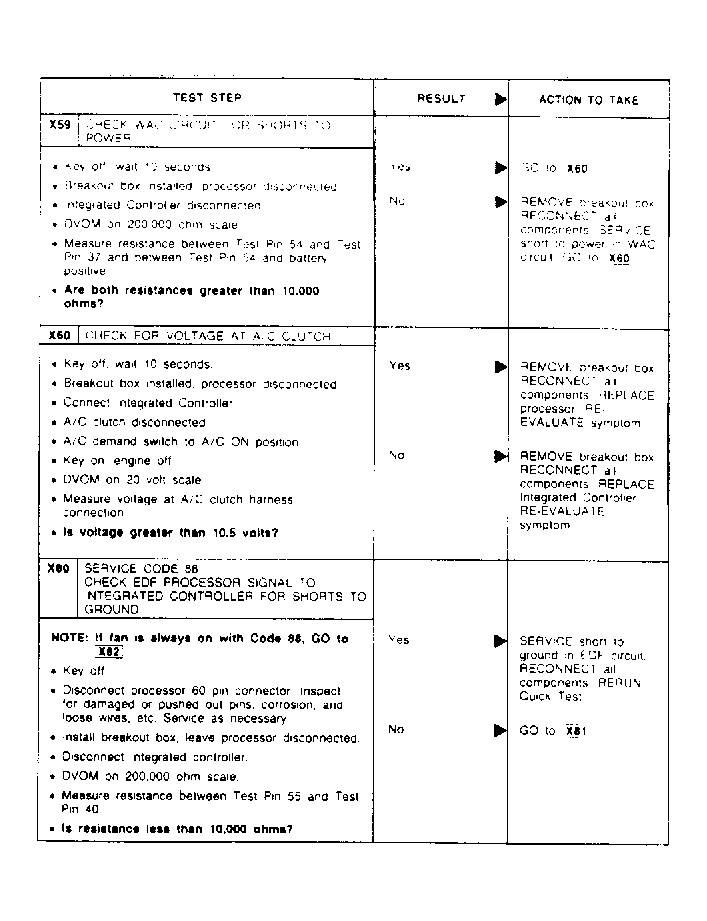

Fig 19: Test Chart X59, X60 & X80
Courtesy of FORD MOTOR CO.

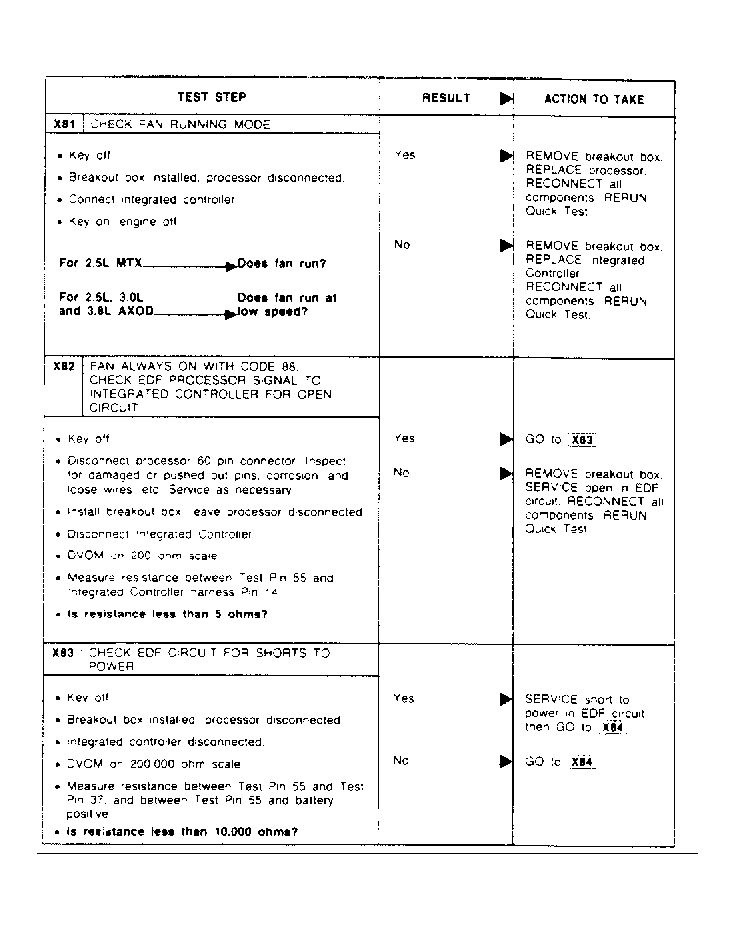

Fig 20: Test Chart X81, X82 & X83
Courtesy of FORD MOTOR CO.

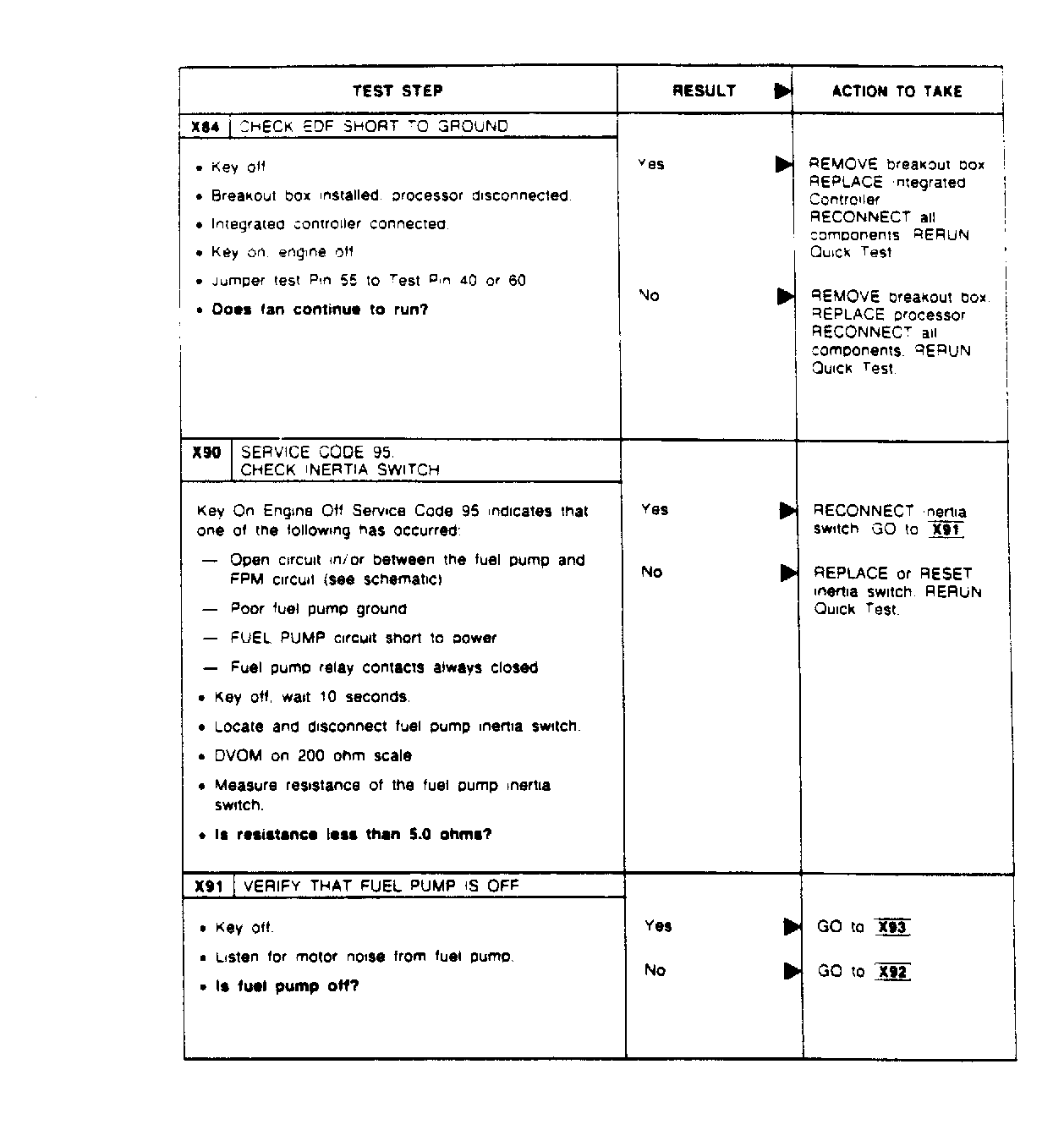

Fig 21: Test Chart X84, X90 & X91
Courtesy of FORD MOTOR CO.

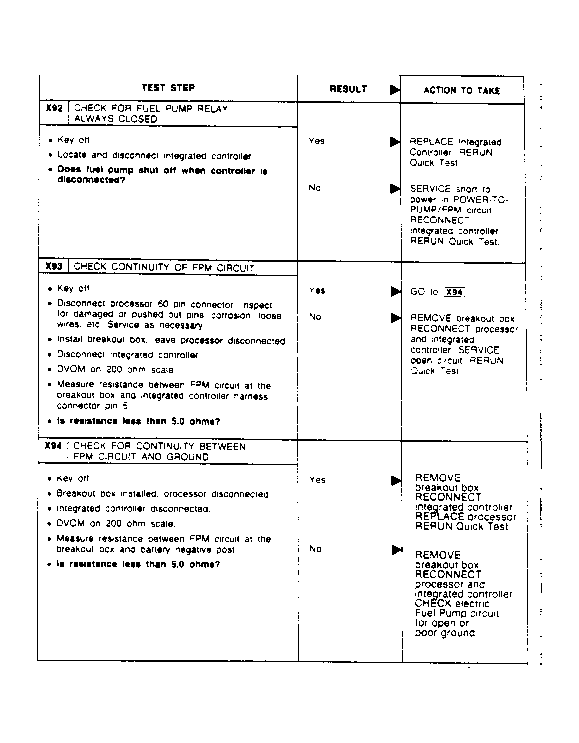

Fig 22: Test Chart X92, X93 & X94
Courtesy of FORD MOTOR CO.

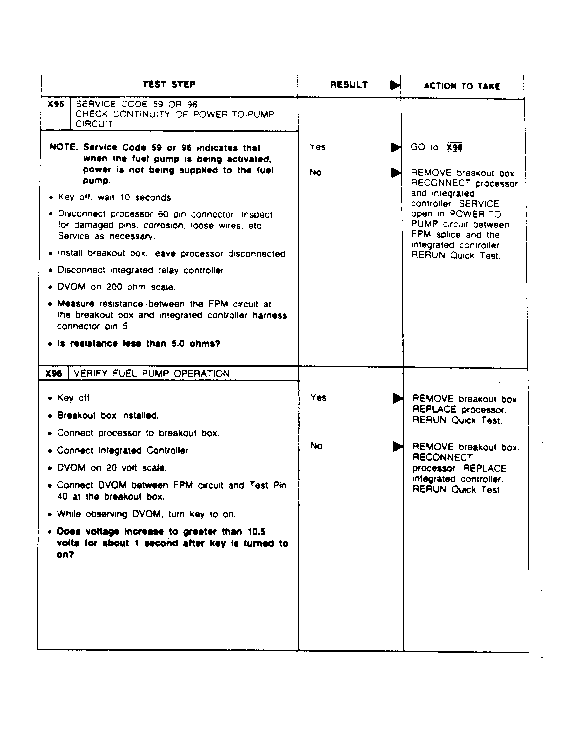

Fig 23: Test Chart X95 & X96
Courtesy of FORD MOTOR CO.

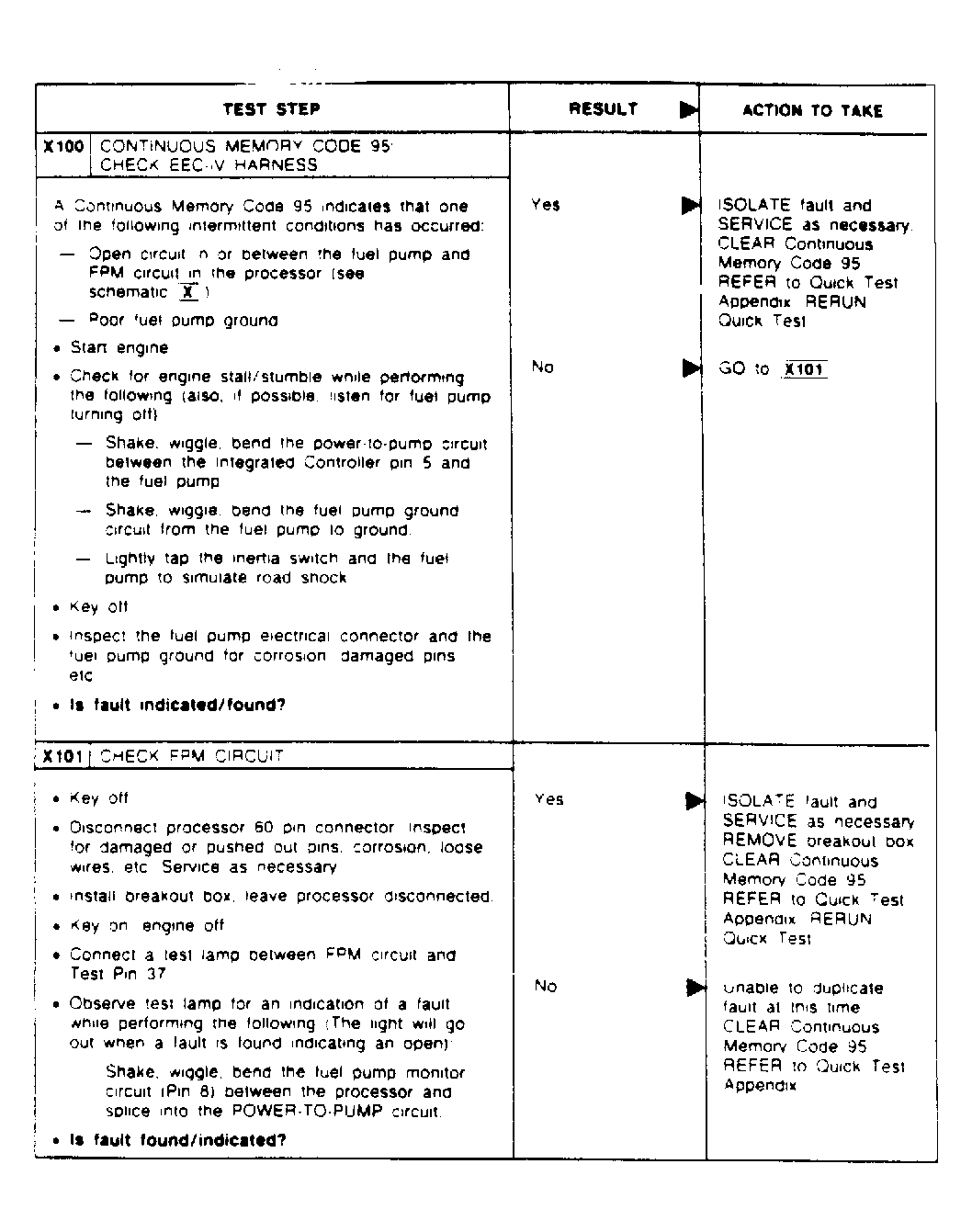

Fig 24: Test Chart X100 & X101
Courtesy of FORD MOTOR CO.

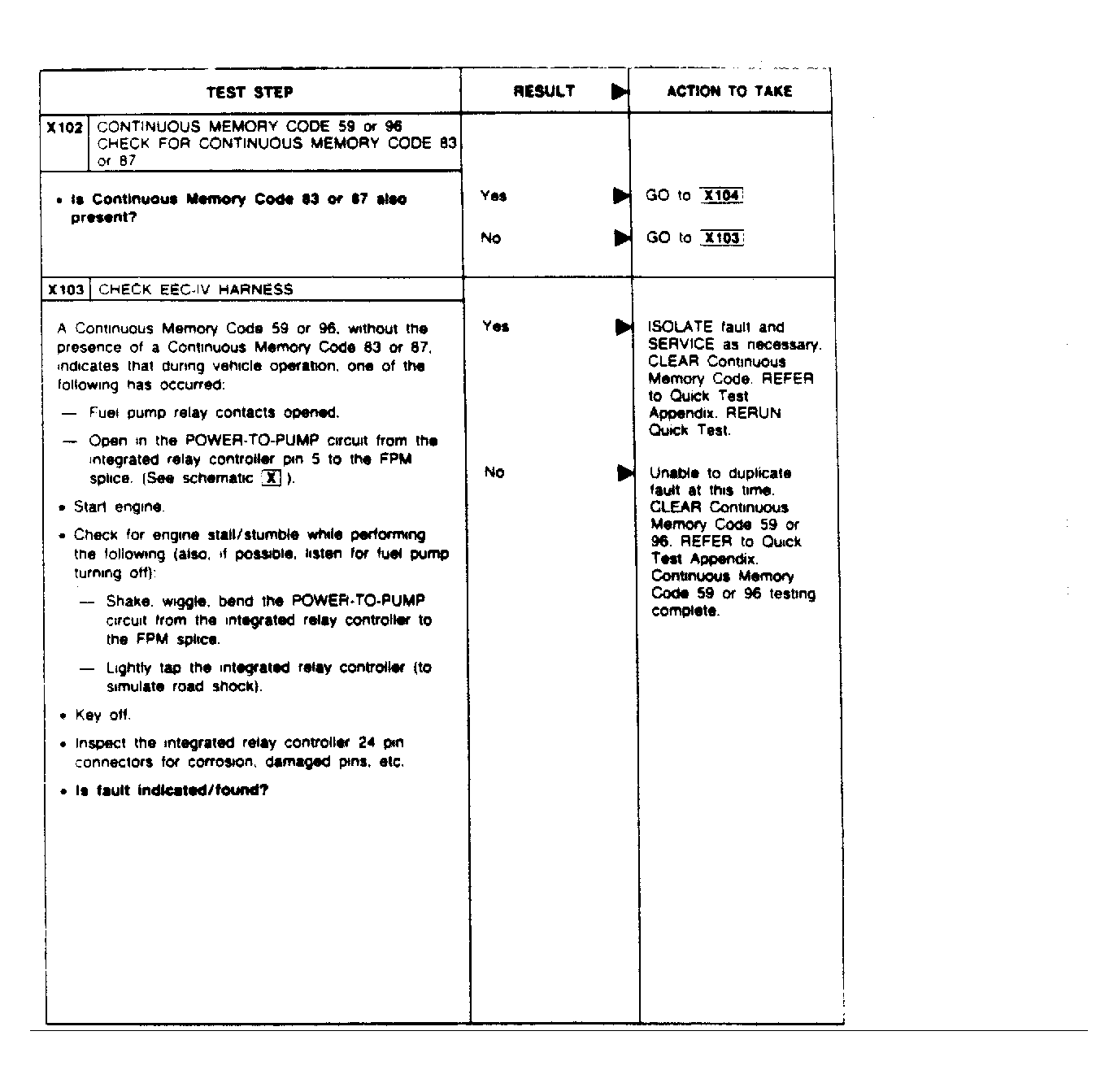

Fig 25: Test Chart X102 & X103
Courtesy of FORD MOTOR CO.

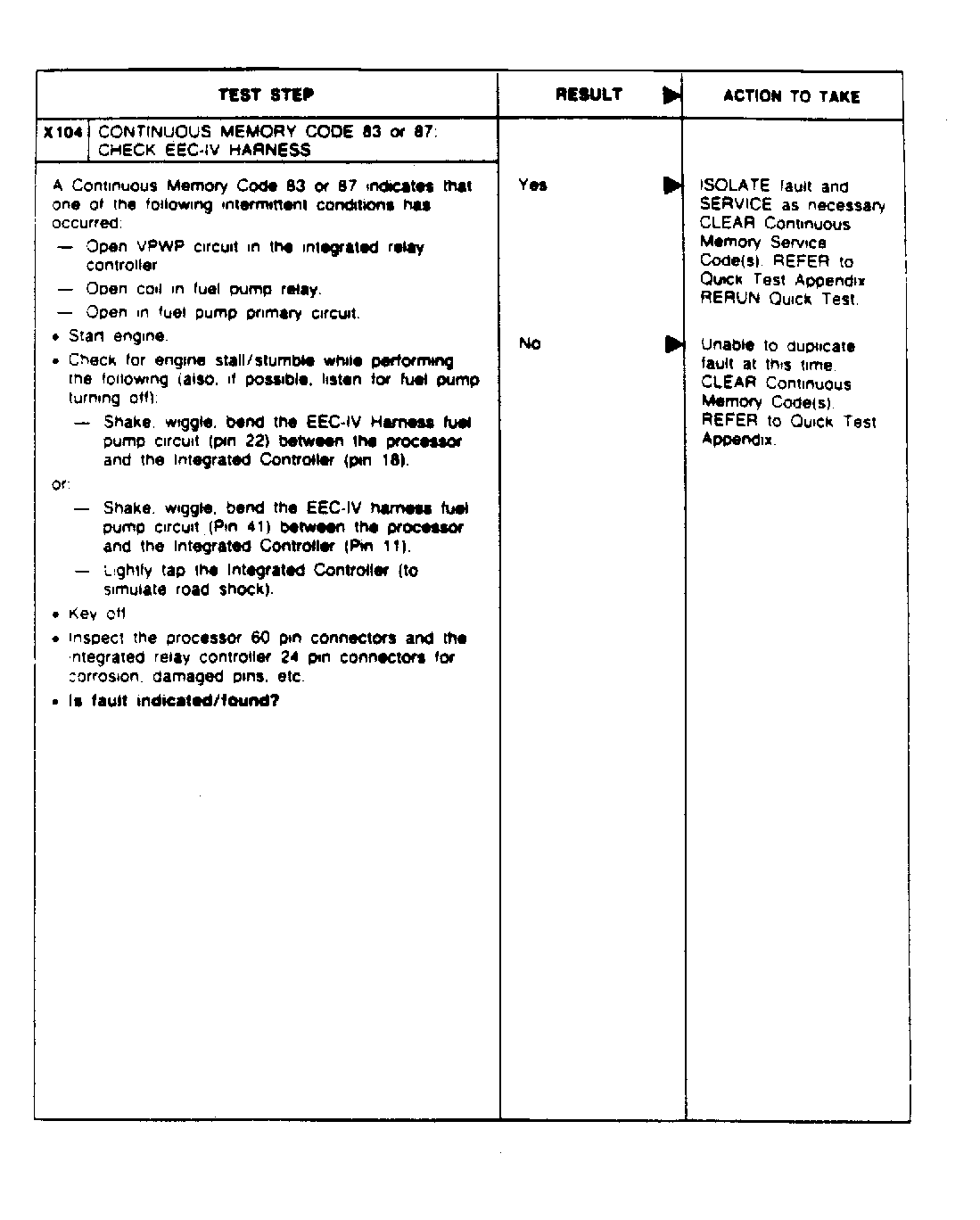

Fig 26: Test Chart X104
Courtesy of FORD MOTOR CO.
