Identification
Overhaul - Transfer Case: Identification
NOTE:
For disassembled view of NV271 transfer case, see
Fig 1
and
Fig 2
. For disassembled view of NV273 transfer case, see
Fig 3
and
Fig 4
.

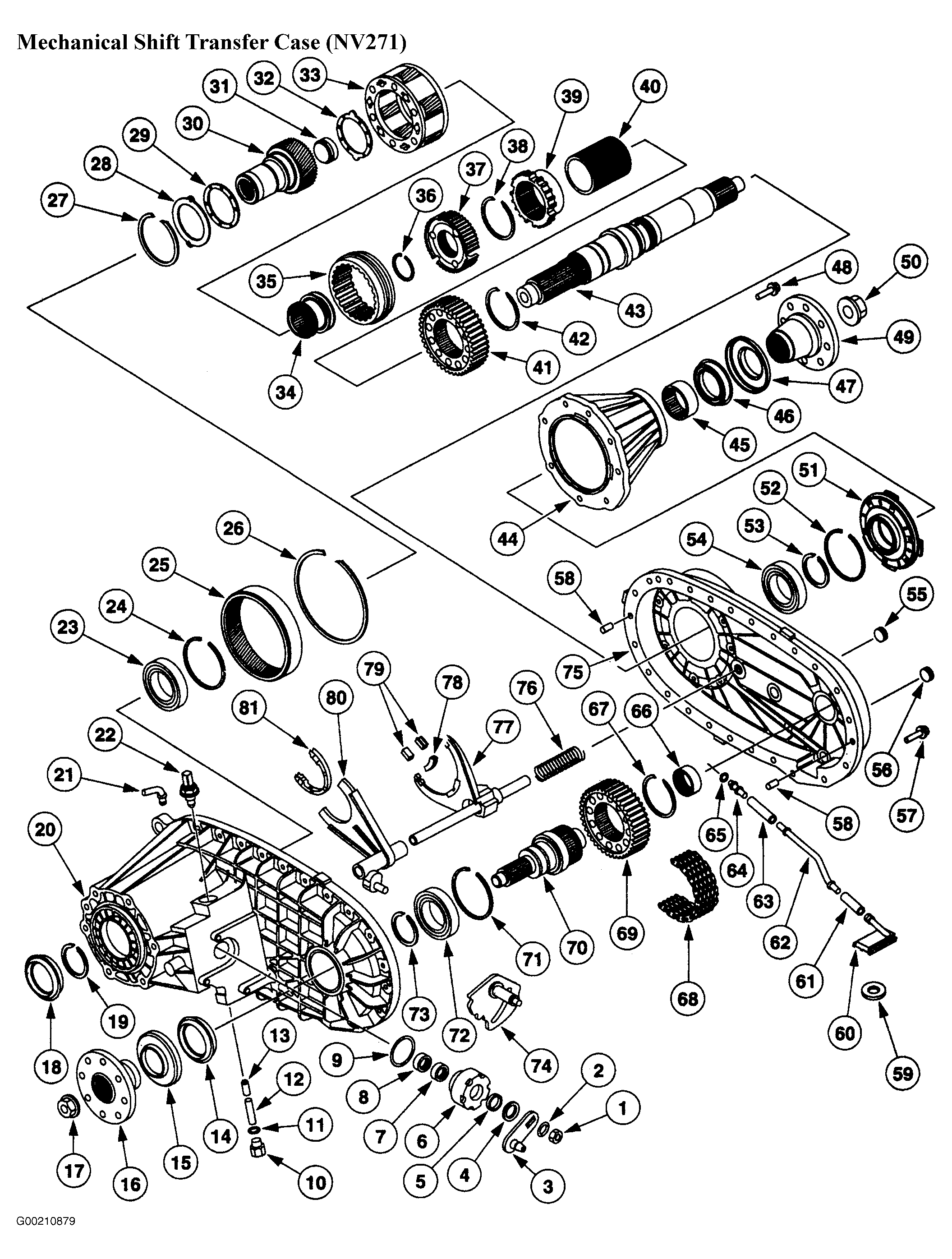

Fig 1: Identifying Transfer Case Components (NV271 - 1 Of 2)
Courtesy of FORD MOTOR CO.

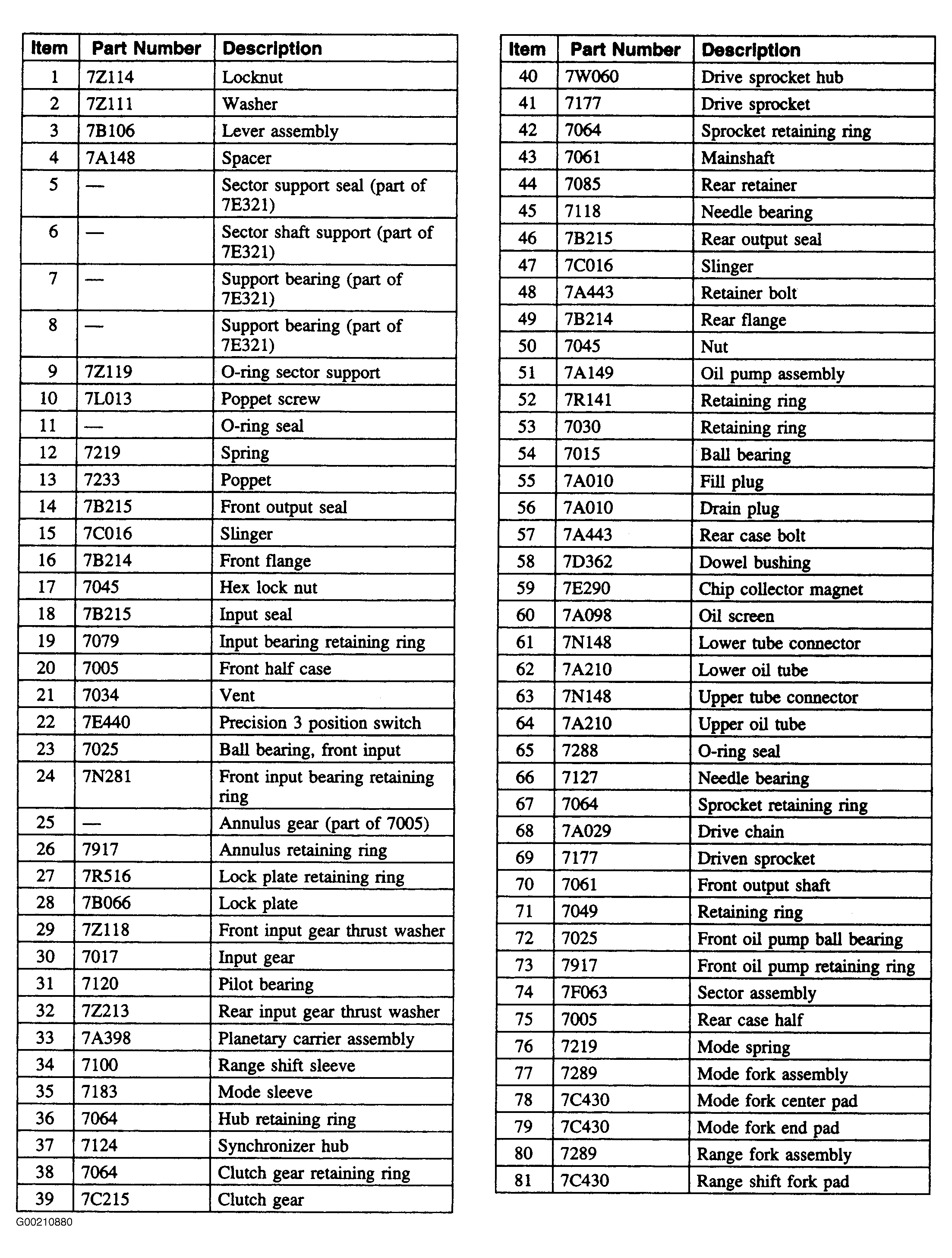

Fig 2: Identifying Transfer Case Components (NV271 - 2 Of 2)
Courtesy of FORD MOTOR CO.

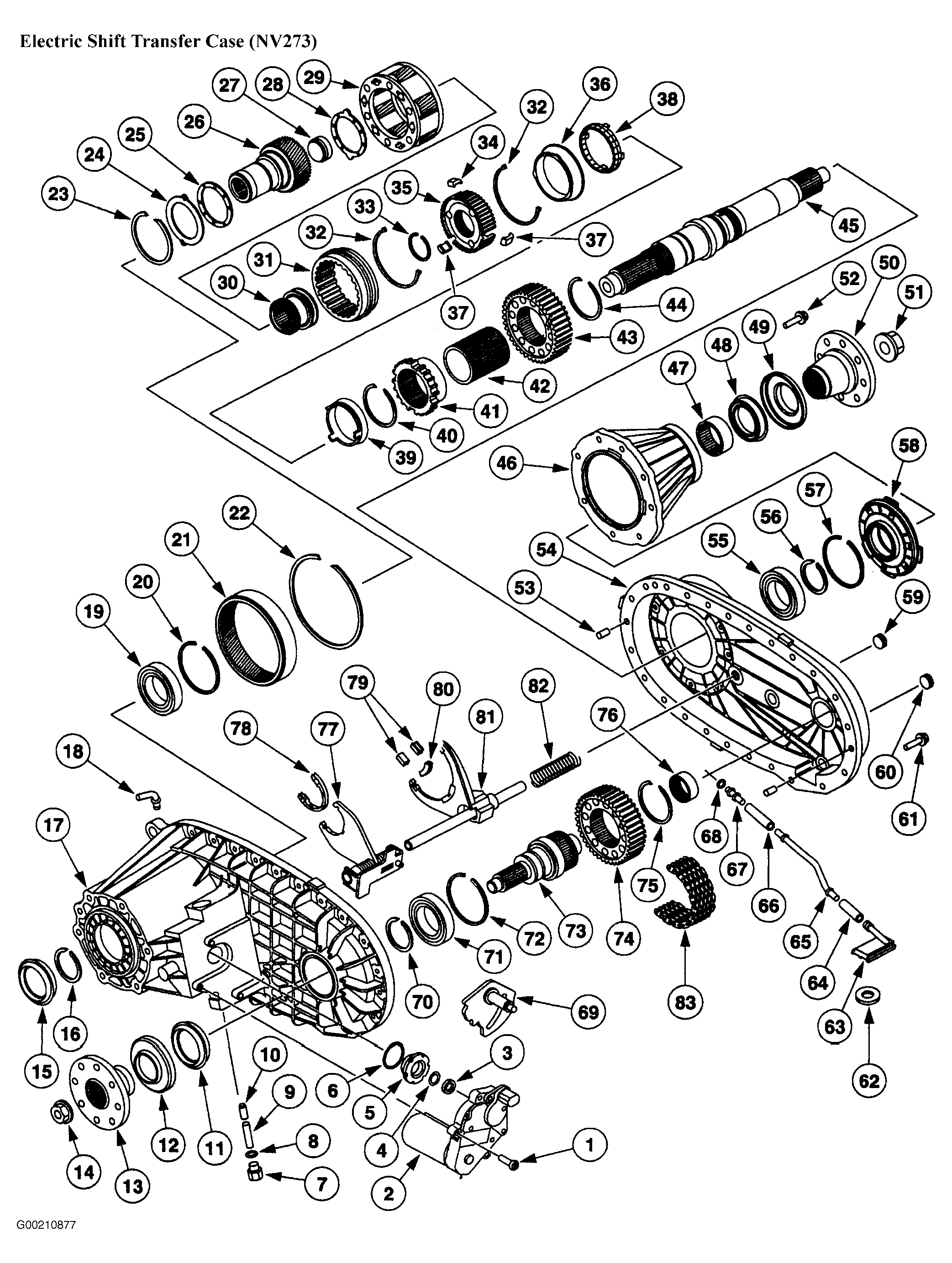

Fig 3: Identifying Transfer Case Components (NV273 - 1 Of 2)
Courtesy of FORD MOTOR CO.

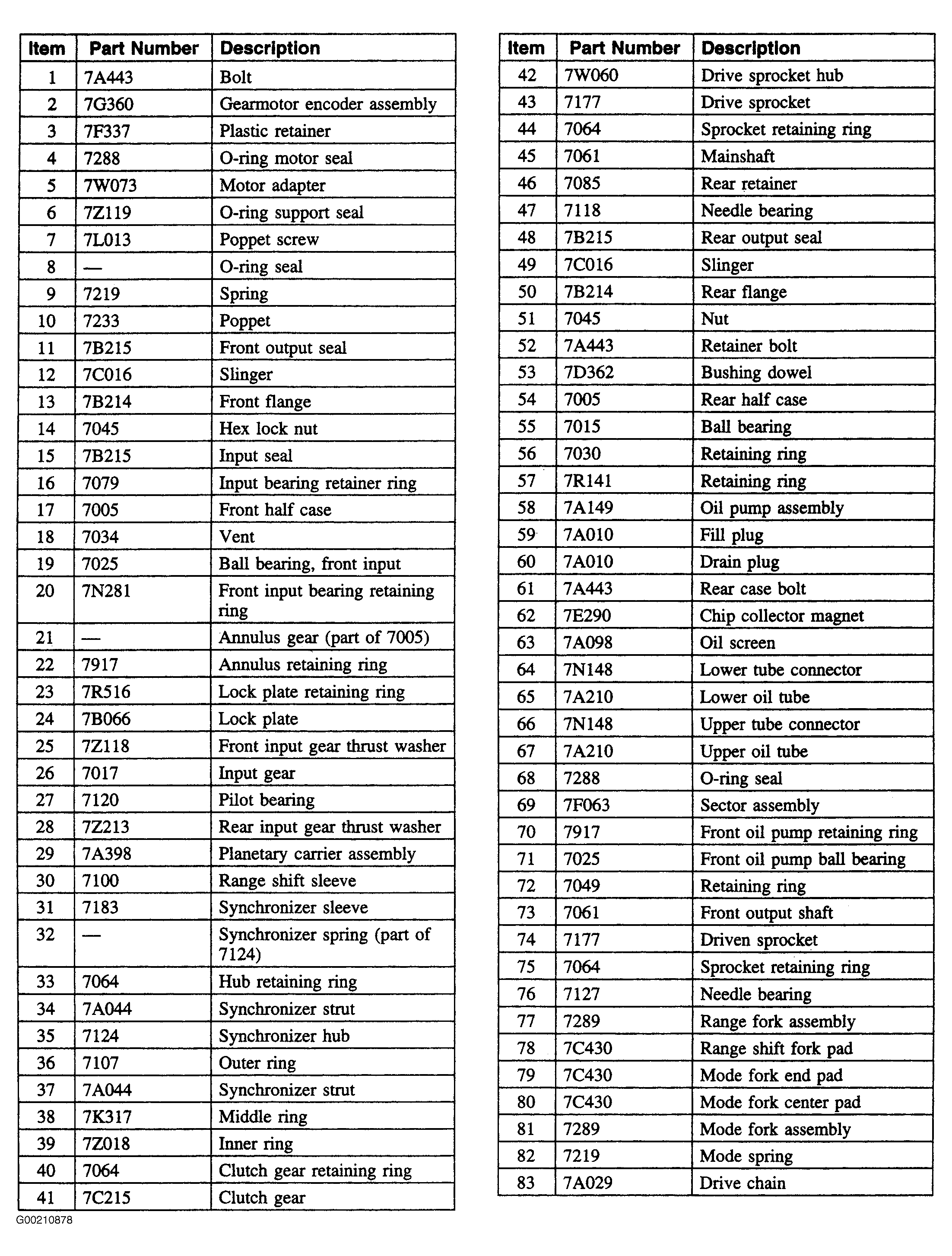

Fig 4: Identifying Transfer Case Components (NV273 - 2 Of 2)
Courtesy of FORD MOTOR CO.
