Connector End Views
>>
Connector Views
Connector Views

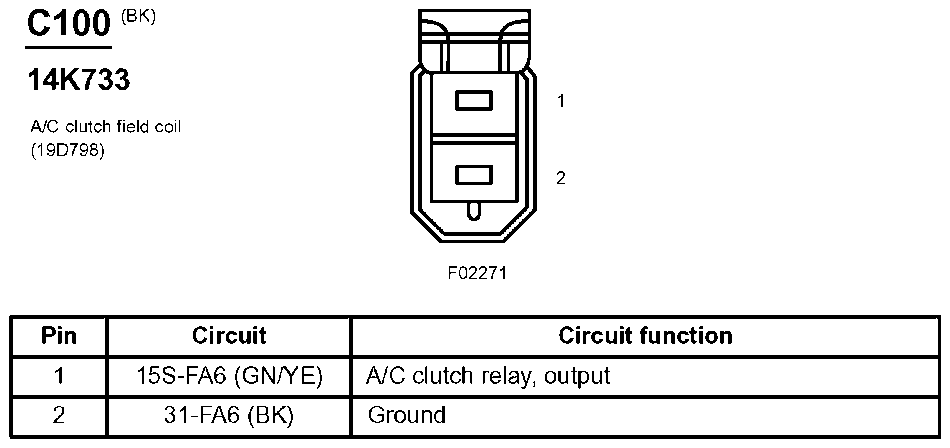

Fig 1: A/C Clutch Field Coil Connector End View (C100)
Courtesy of FORD MOTOR CO.

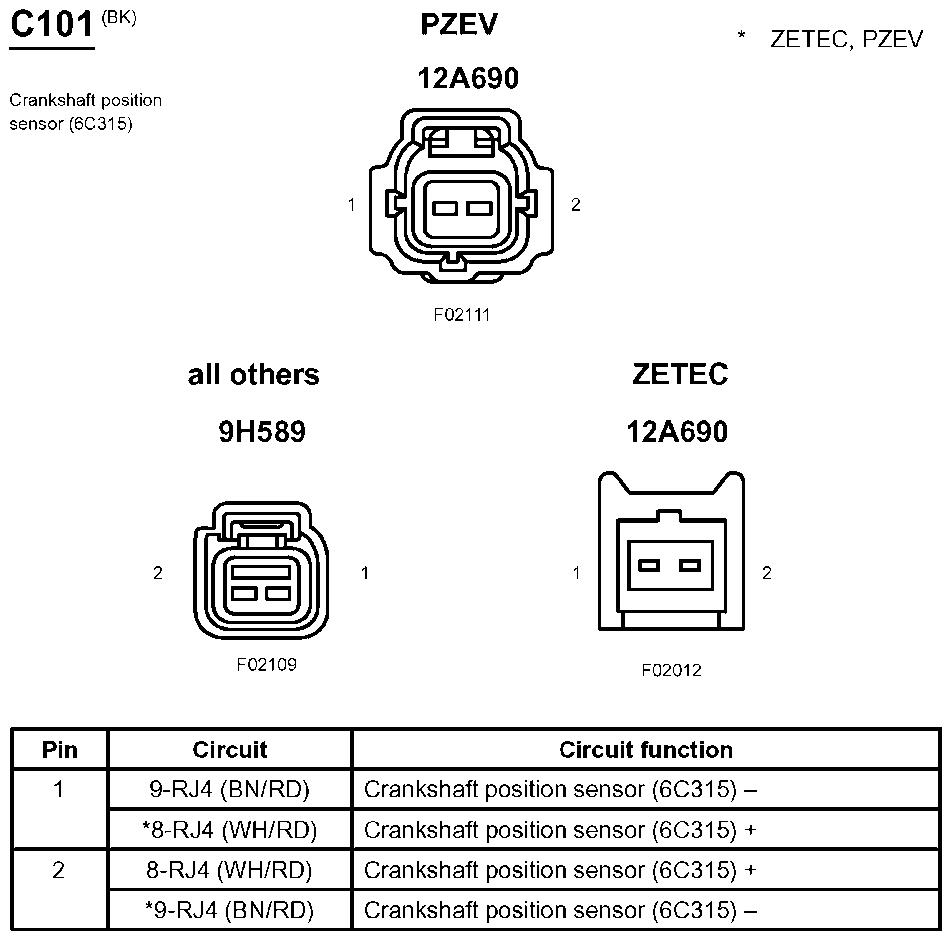

Fig 2: Crankshaft Position Sensor Connector End View (C101)
Courtesy of FORD MOTOR CO.

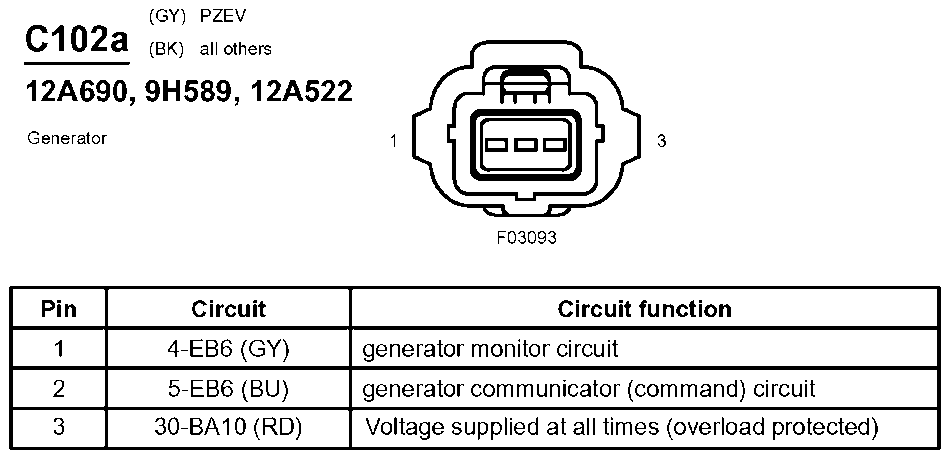

Fig 3: Generator Connector End View (C102a)
Courtesy of FORD MOTOR CO.

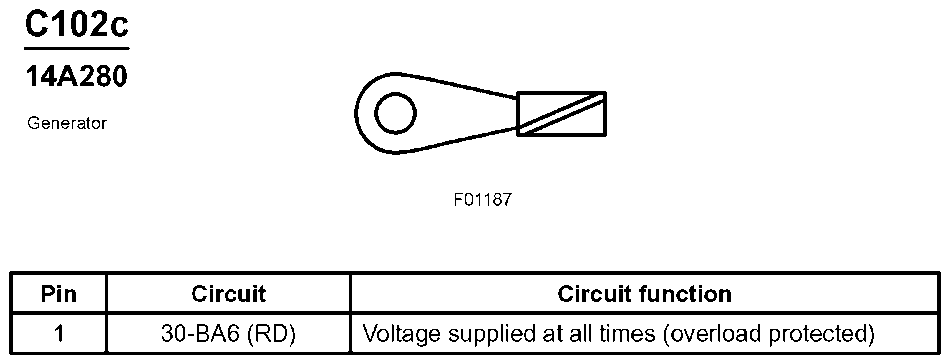

Fig 4: Generator Connector End View (C102c)
Courtesy of FORD MOTOR CO.

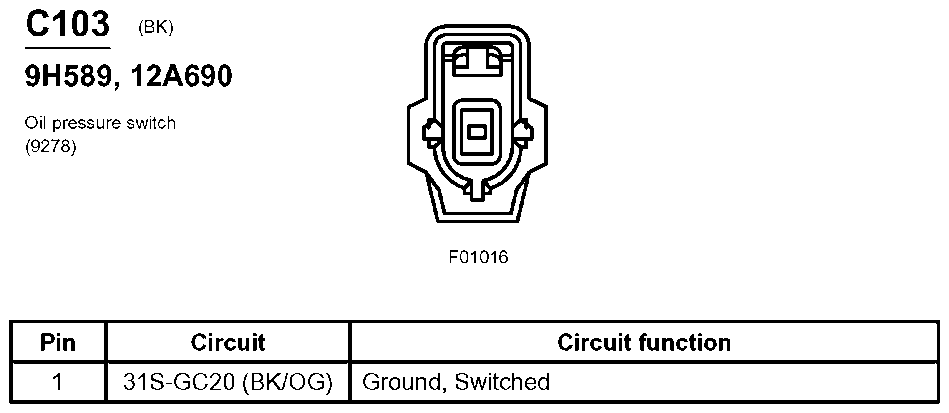

Fig 5: Oil Pressure Switch Connector End View (C103)
Courtesy of FORD MOTOR CO.

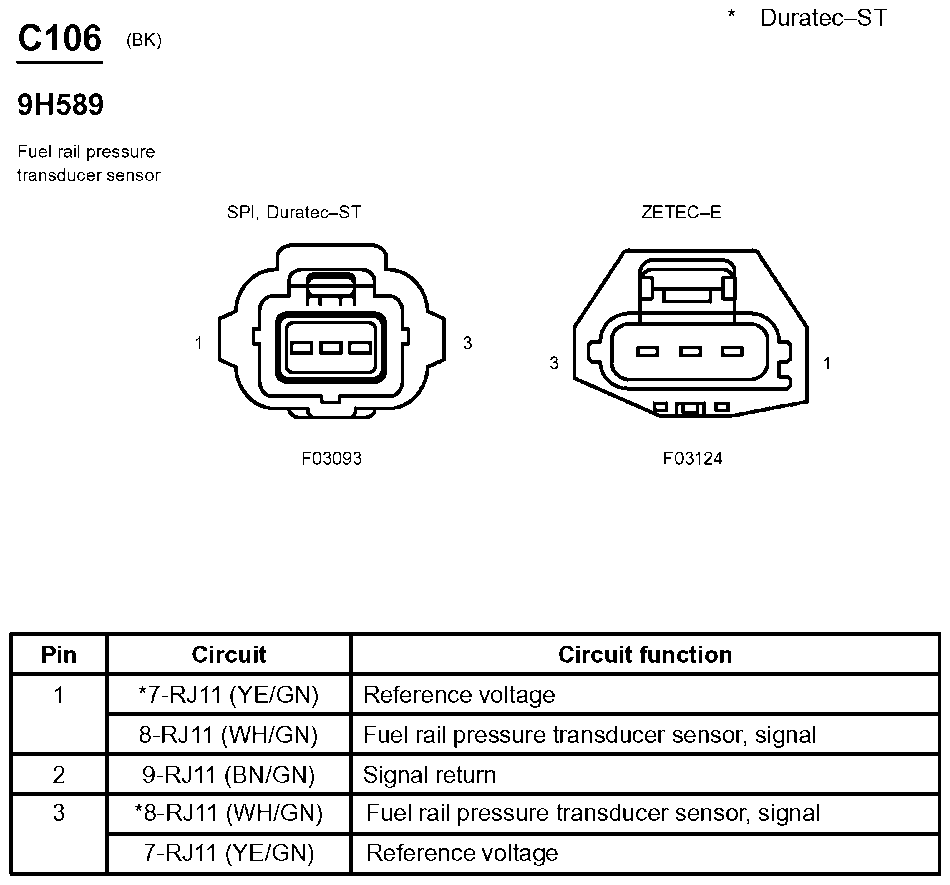

Fig 6: Fuel Rail Pressure Transducer Sensor Connector End View (C106)
Courtesy of FORD MOTOR CO.

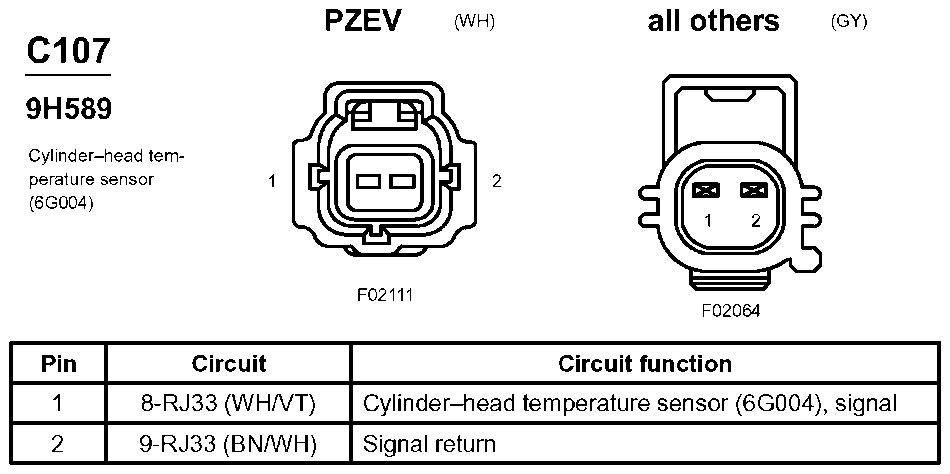

Fig 7: Cylinder-Head Temperature Sensor Connector End View (C107)
Courtesy of FORD MOTOR CO.

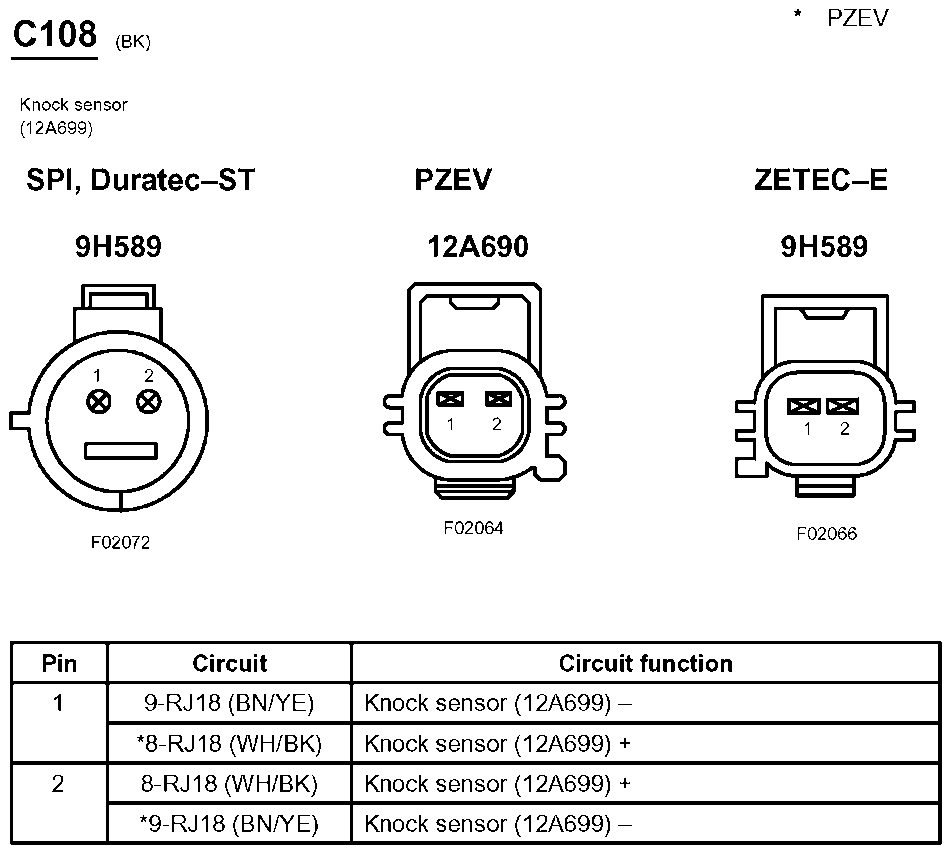

Fig 8: Knock Sensor Connector End View (C108)
Courtesy of FORD MOTOR CO.

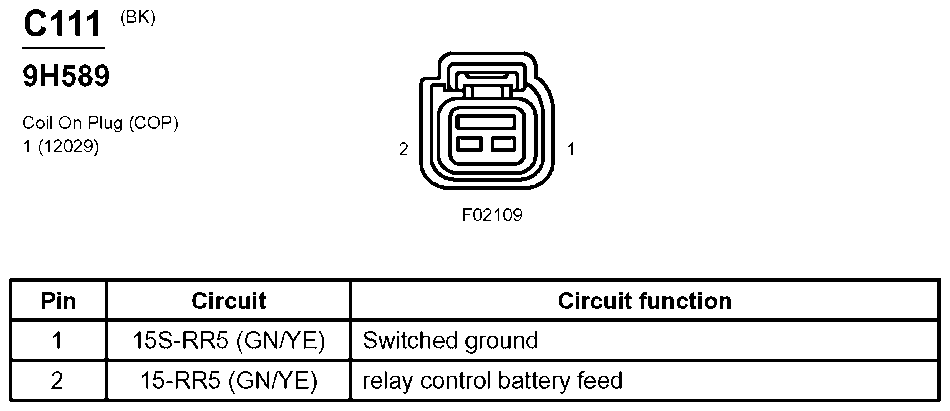

Fig 9: Coil On Plug (COP) 1 Connector End View (C111)
Courtesy of FORD MOTOR CO.

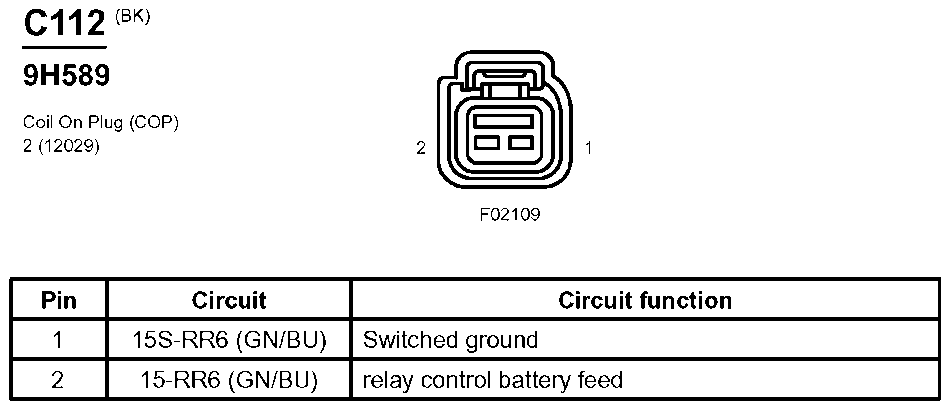

Fig 10: Coil On Plug (COP) 2 Connector End View (C112)
Courtesy of FORD MOTOR CO.

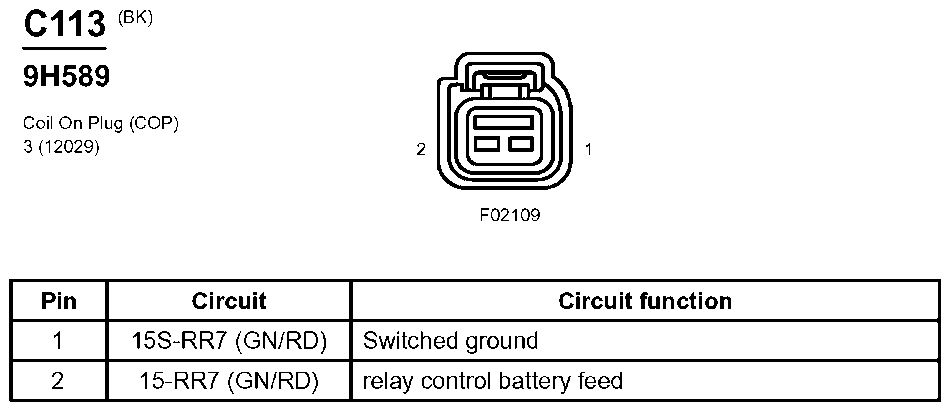

Fig 11: Coil On Plug (COP) 3 Connector End View (C113)
Courtesy of FORD MOTOR CO.

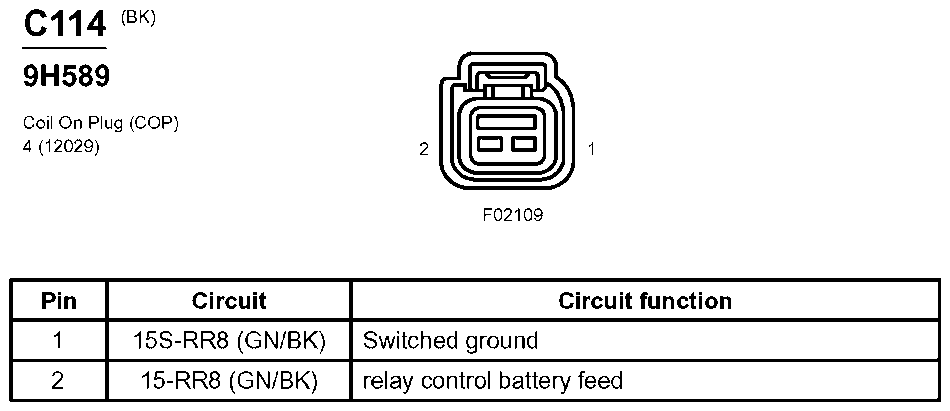

Fig 12: Coil On Plug (COP) 4 Connector End View (C114)
Courtesy of FORD MOTOR CO.

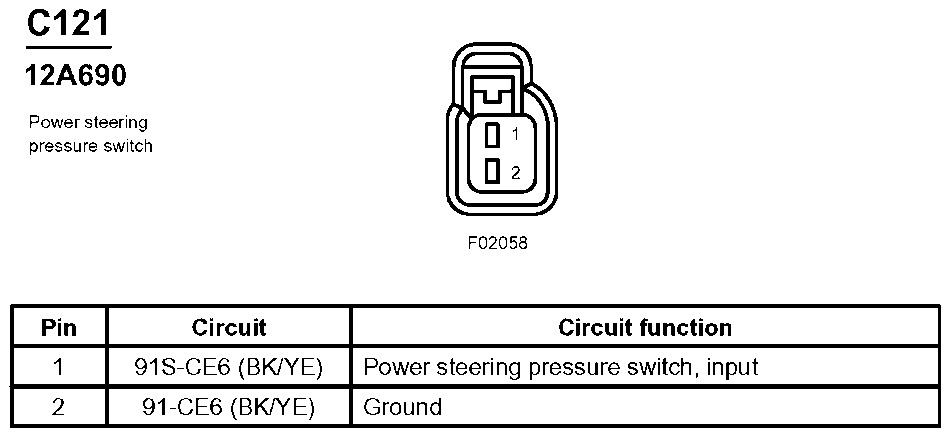

Fig 13: Power Steering Pressure Switch Connector End View (C121)
Courtesy of FORD MOTOR CO.

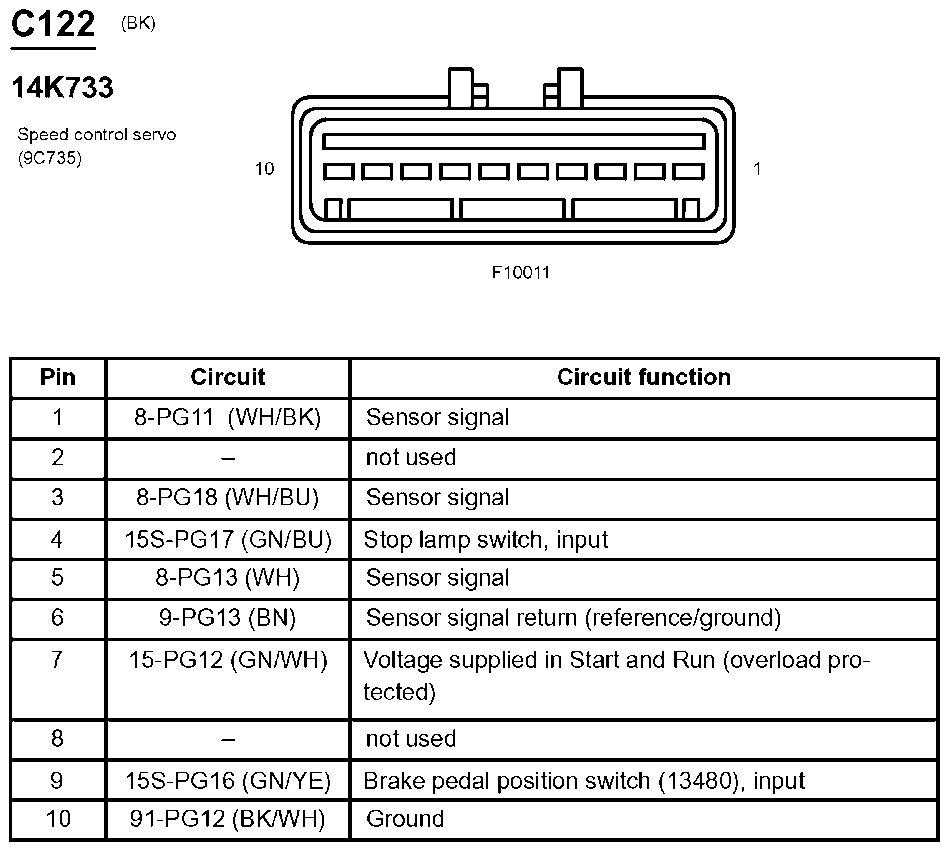

Fig 14: Speed Control Servo Connector End View (C122)
Courtesy of FORD MOTOR CO.

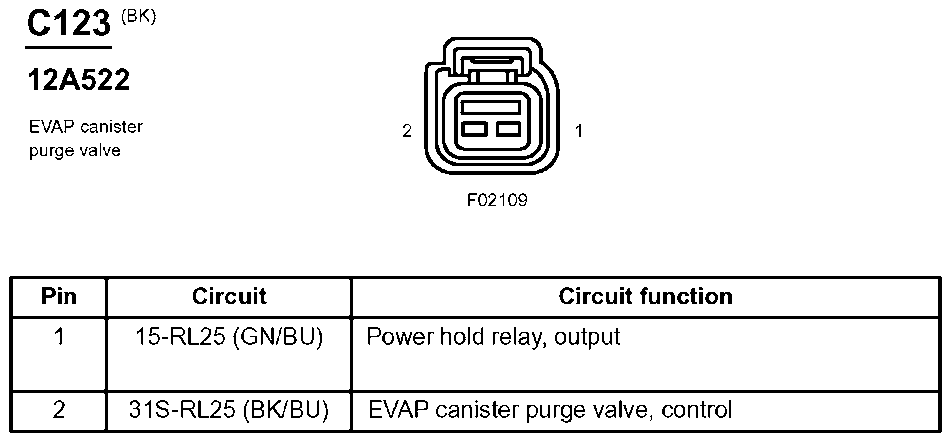

Fig 15: EVAP Canister Purge Valve Connector End View (C123)
Courtesy of FORD MOTOR CO.

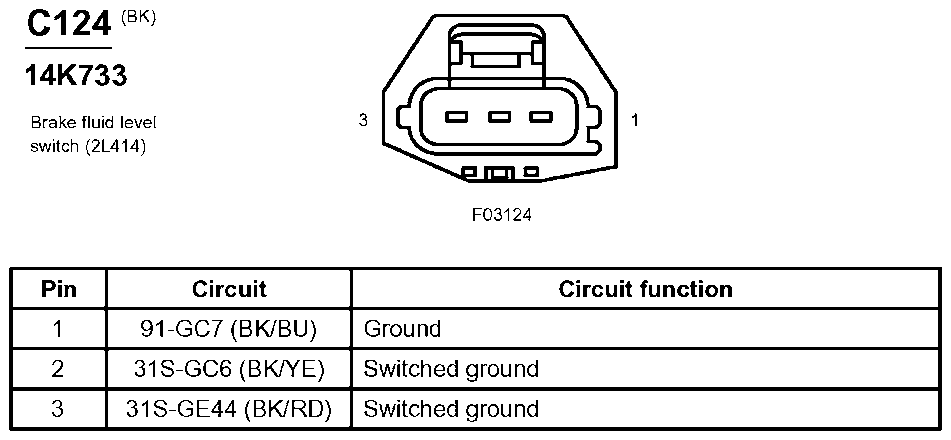

Fig 16: Brake Fluid Level Switch Connector End View (C124)
Courtesy of FORD MOTOR CO.

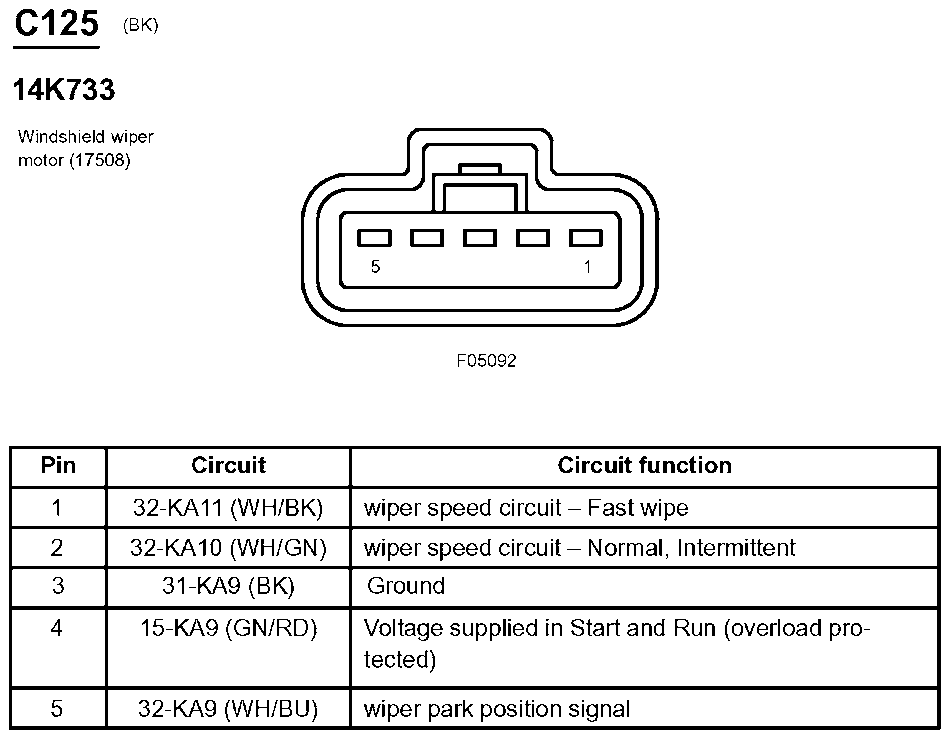

Fig 17: Windshield Wiper Motor Connector End View (C125)
Courtesy of FORD MOTOR CO.

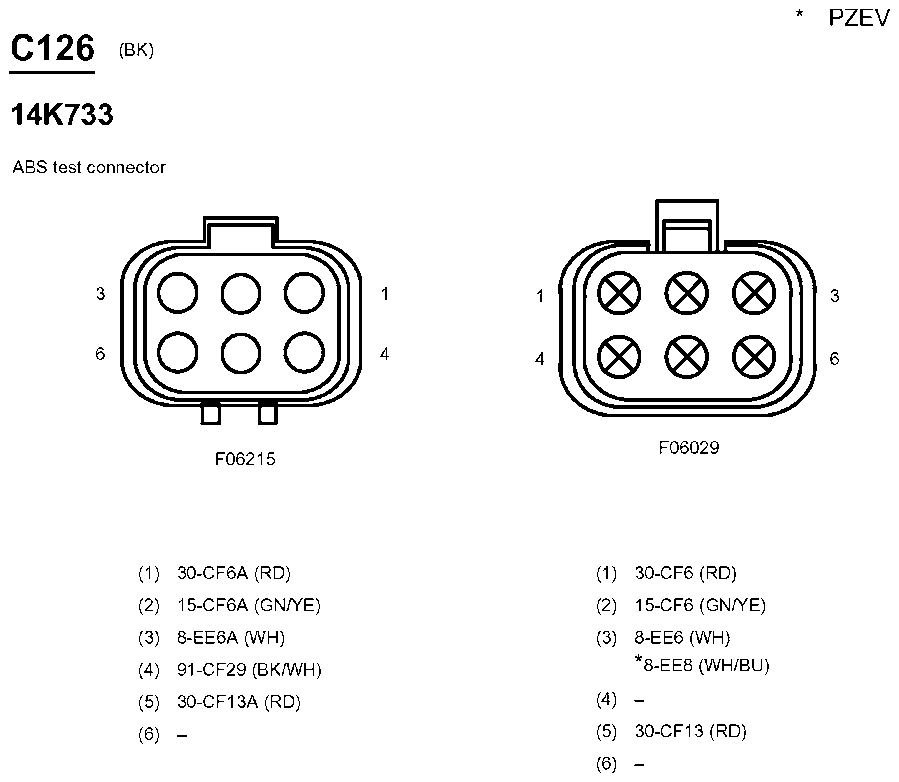

Fig 18: ABS Test Connector End View (C126)
Courtesy of FORD MOTOR CO.

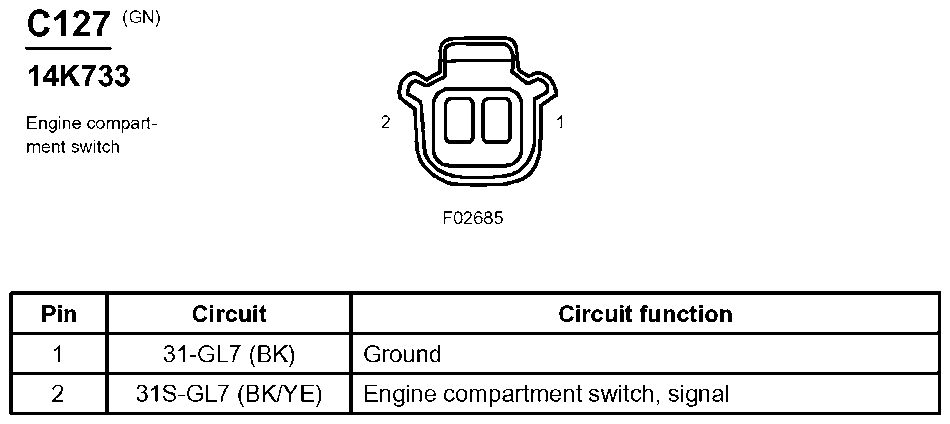

Fig 19: Engine Compartment Switch Connector End View (C127)
Courtesy of FORD MOTOR CO.

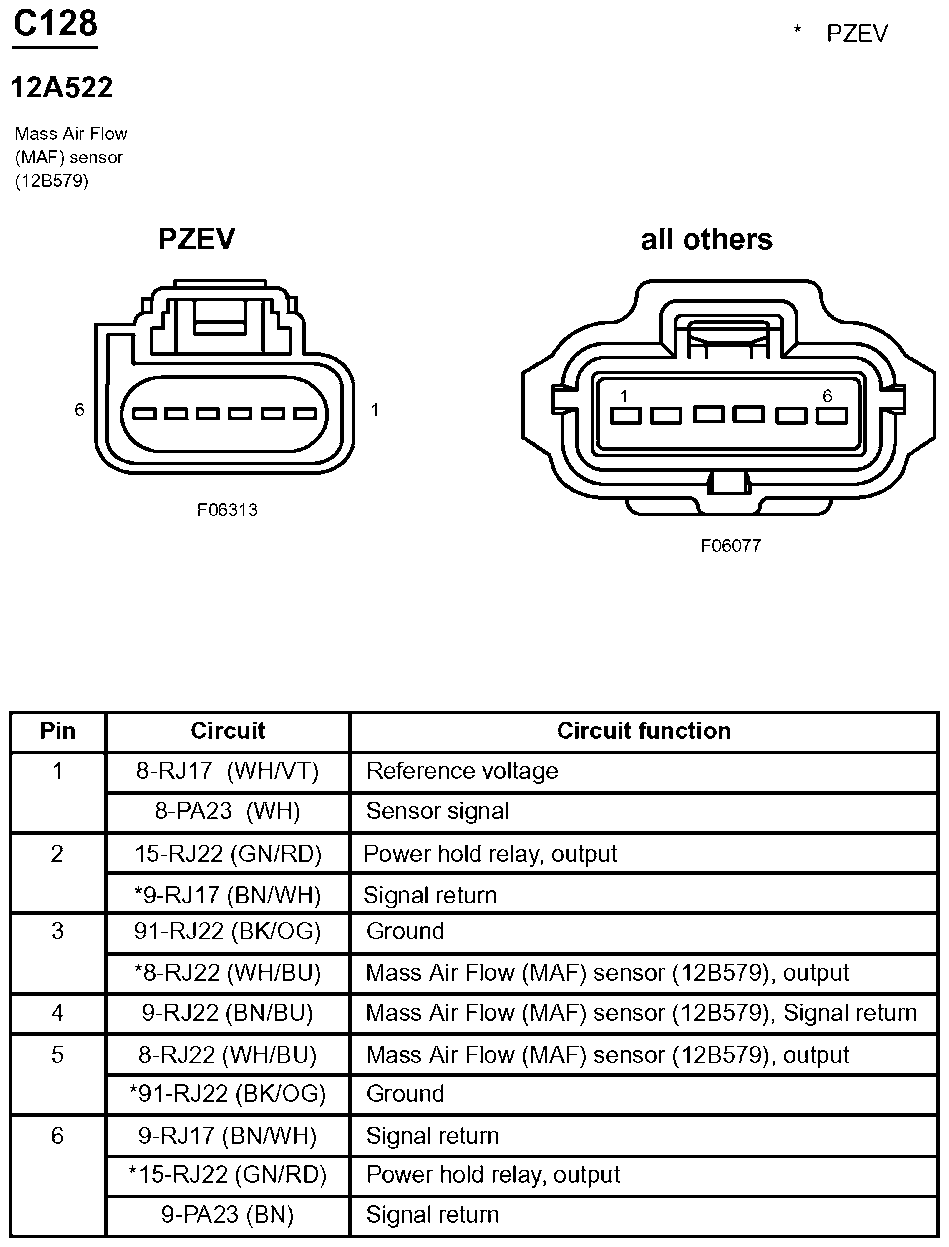

Fig 20: Mass Air Flow (MAF) Sensor Connector End View (C128)
Courtesy of FORD MOTOR CO.

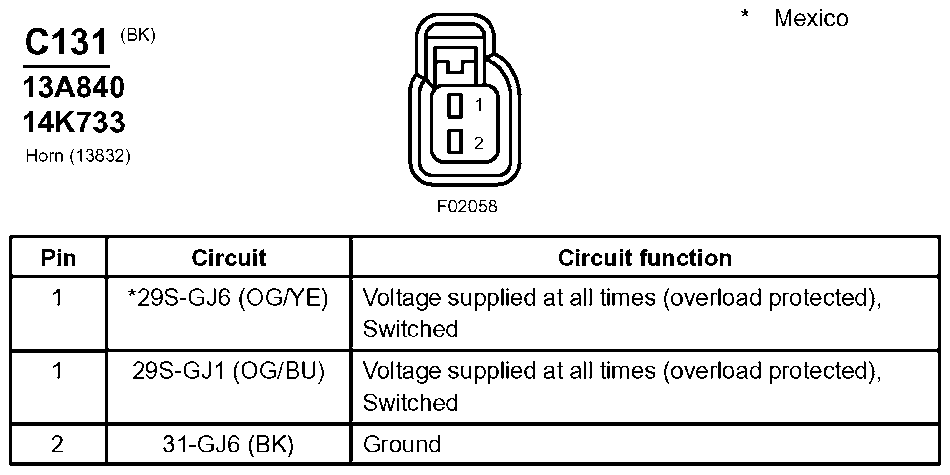

Fig 21: Horn Connector End View (C131)
Courtesy of FORD MOTOR CO.

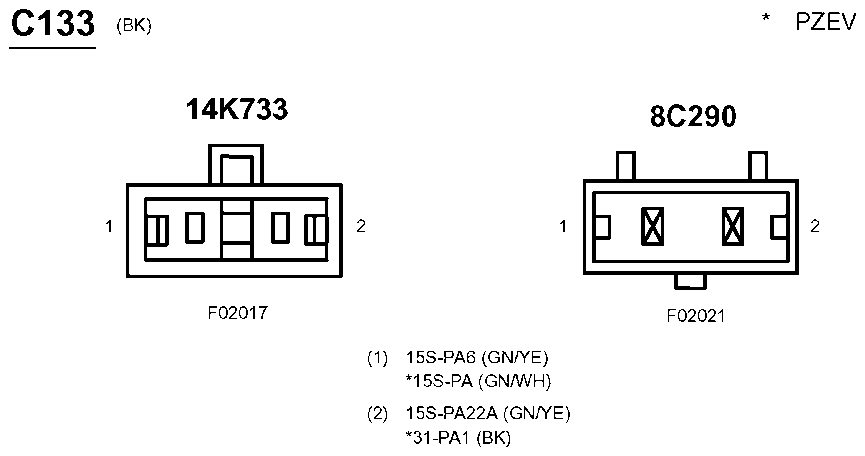

Fig 22: Inline Connector End View (C133)
Courtesy of FORD MOTOR CO.

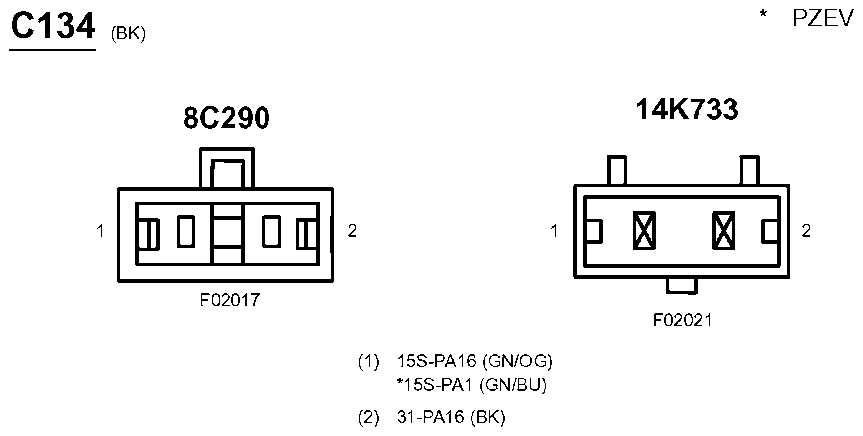

Fig 23: Inline Connector End View (C134)
Courtesy of FORD MOTOR CO.

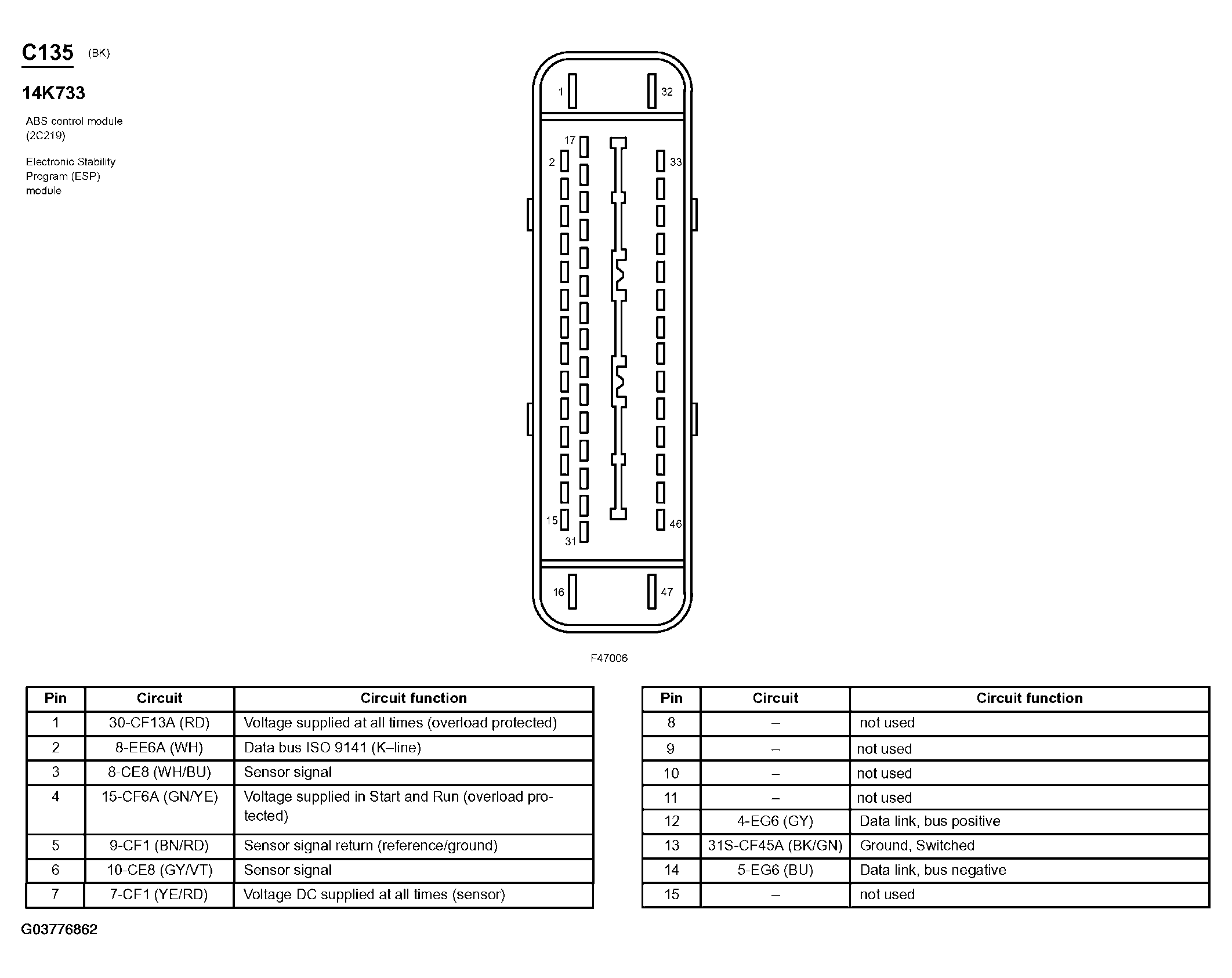

Fig 24: ABS Control Module Connector End View (C135) (1 Of 2)
Courtesy of FORD MOTOR CO.

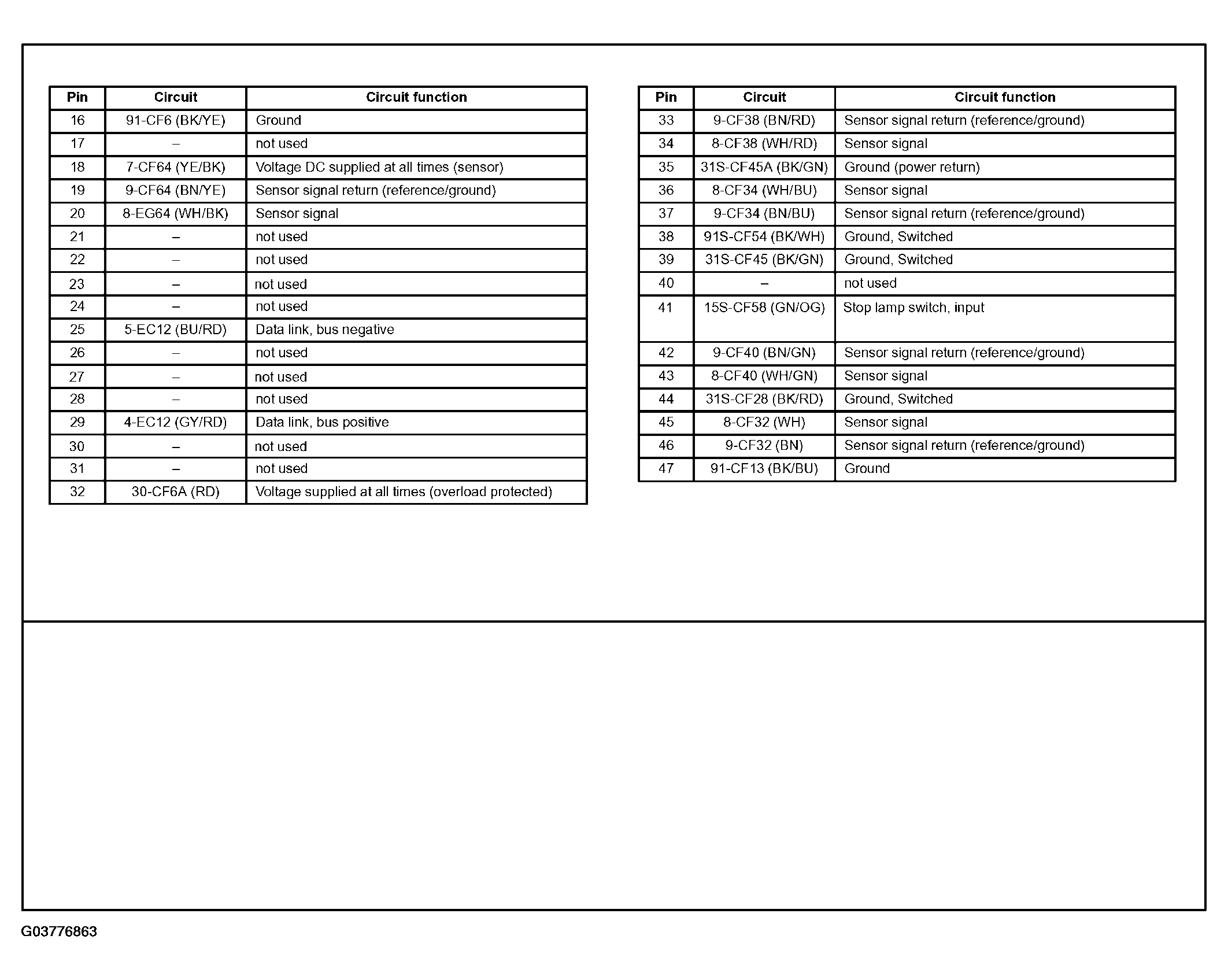

Fig 25: ABS Control Module Connector End View (C135) (2 Of 2)
Courtesy of FORD MOTOR CO.

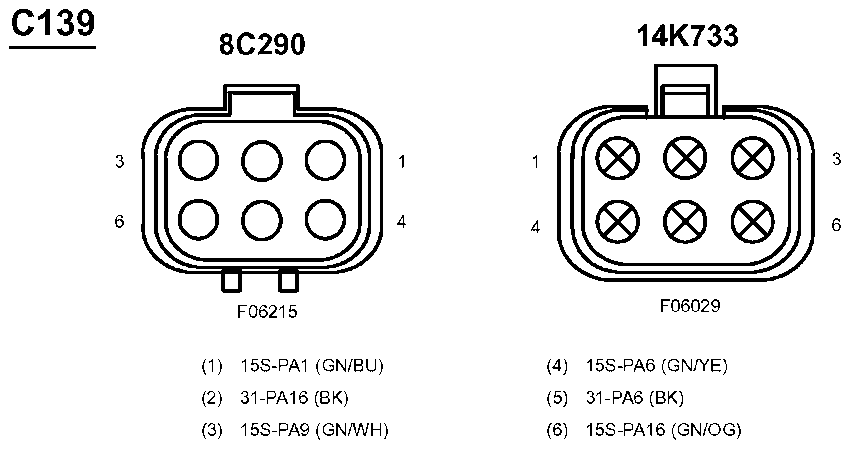

Fig 26: Inline Connector End View (C139)
Courtesy of FORD MOTOR CO.

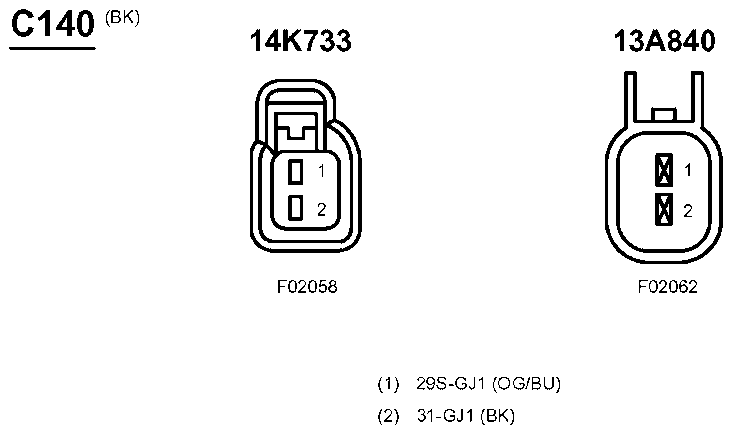

Fig 27: Inline Connector End View (C140)
Courtesy of FORD MOTOR CO.

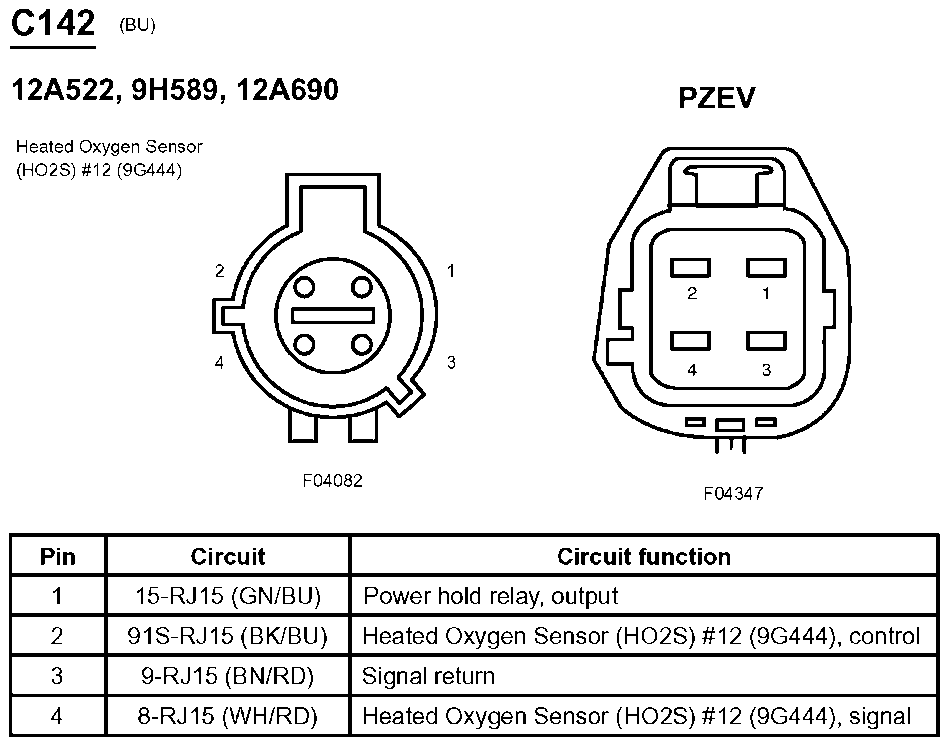

Fig 28: Heated Oxygen Sensor (HO2S) #12 Connector End View (C142)
Courtesy of FORD MOTOR CO.

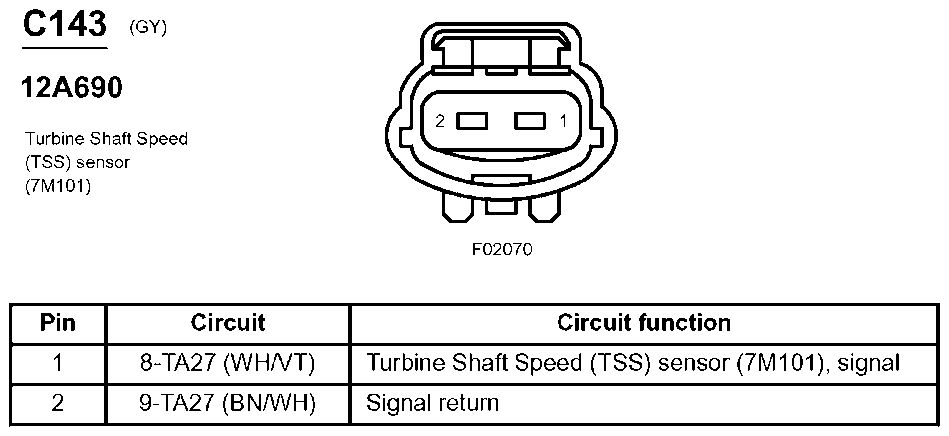

Fig 29: Turbine Shaft Speed (TSS) Sensor Connector End View (C143)
Courtesy of FORD MOTOR CO.

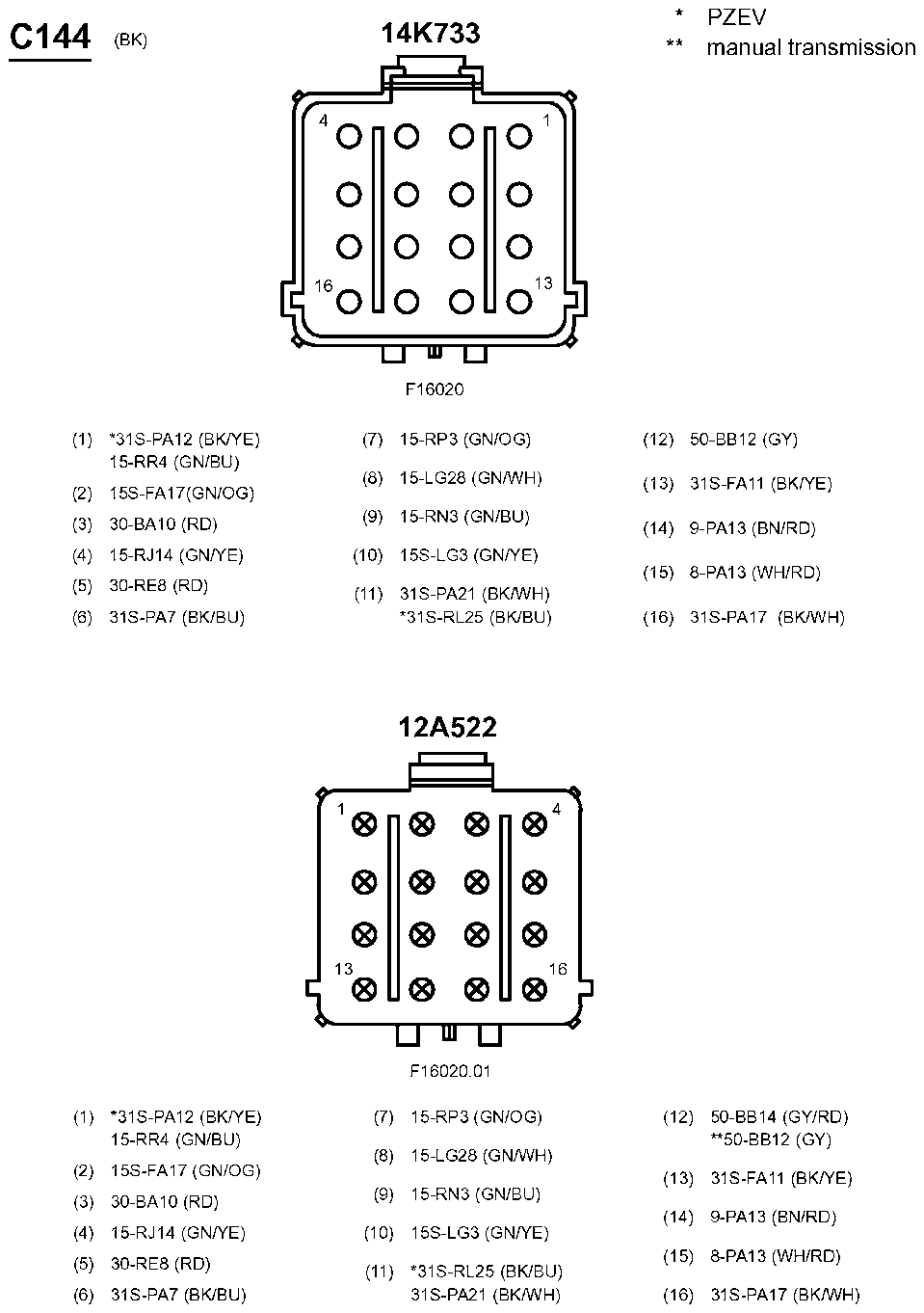

Fig 30: Inline Connector End View (C144)
Courtesy of FORD MOTOR CO.

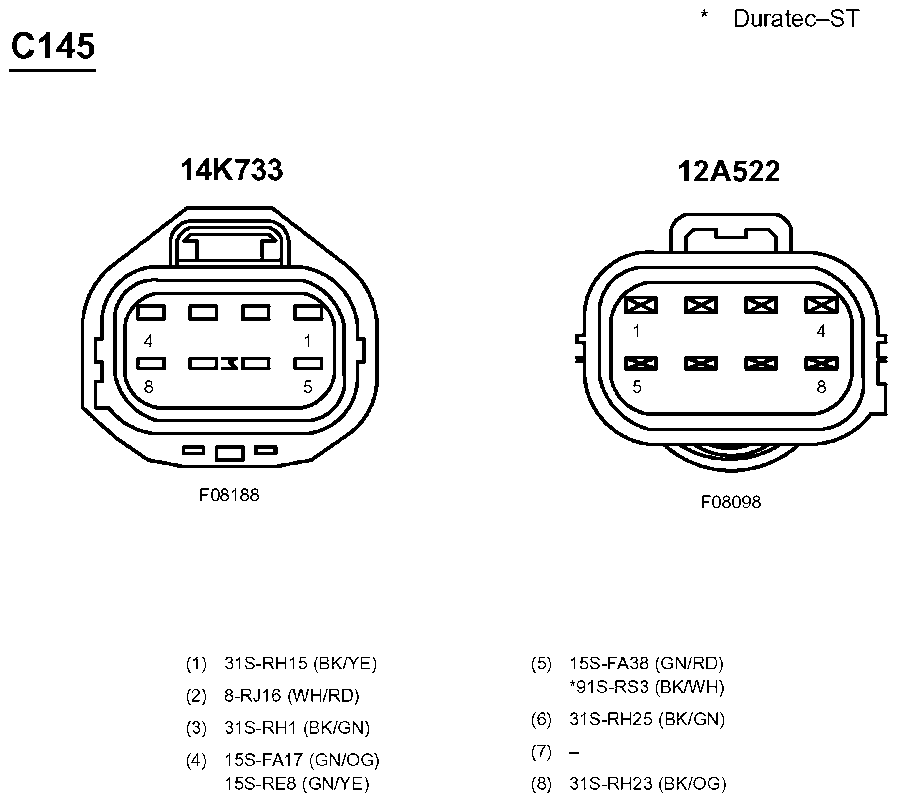

Fig 31: Inline Connector End View (C145)
Courtesy of FORD MOTOR CO.

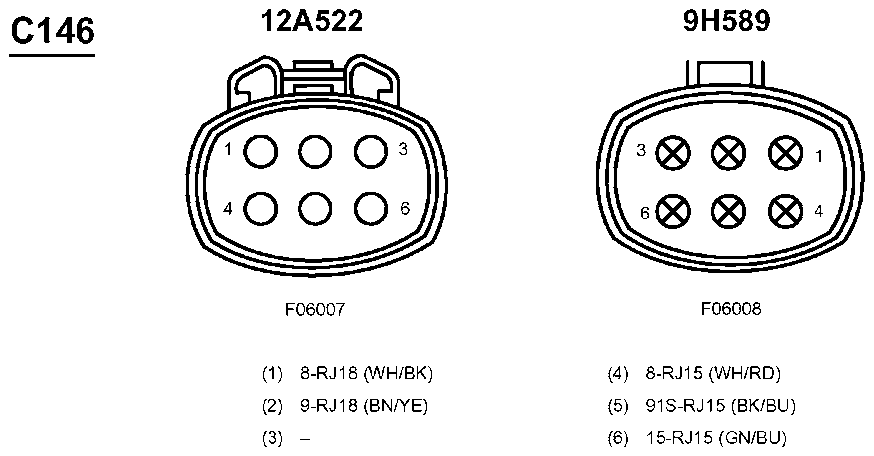

Fig 32: Inline Connector End View (C146)
Courtesy of FORD MOTOR CO.

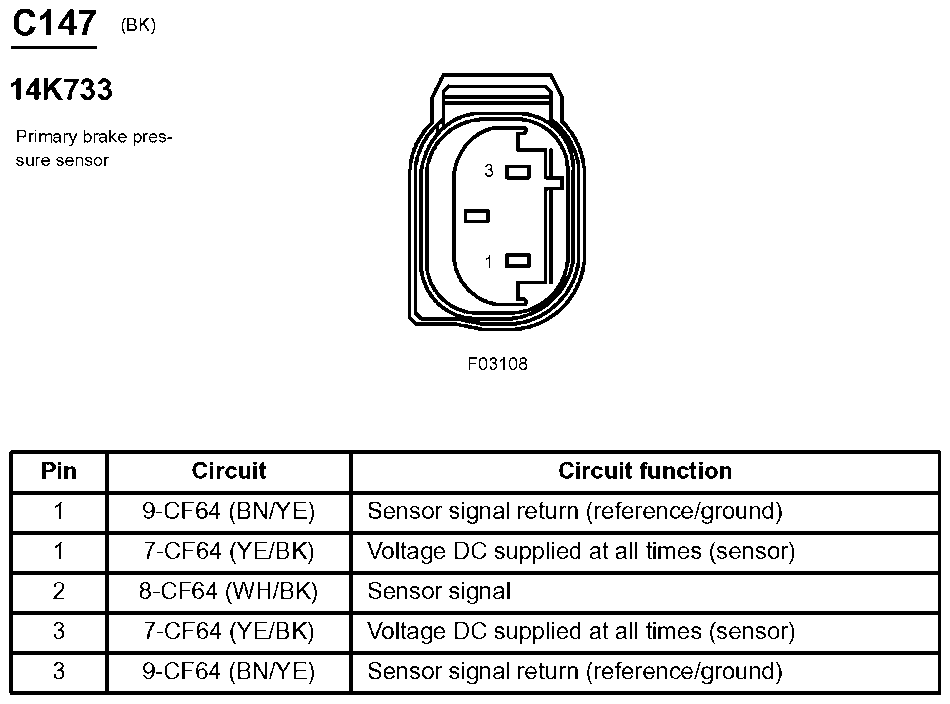

Fig 33: Primary Brake Pressure Sensor Connector End View (C147)
Courtesy of FORD MOTOR CO.

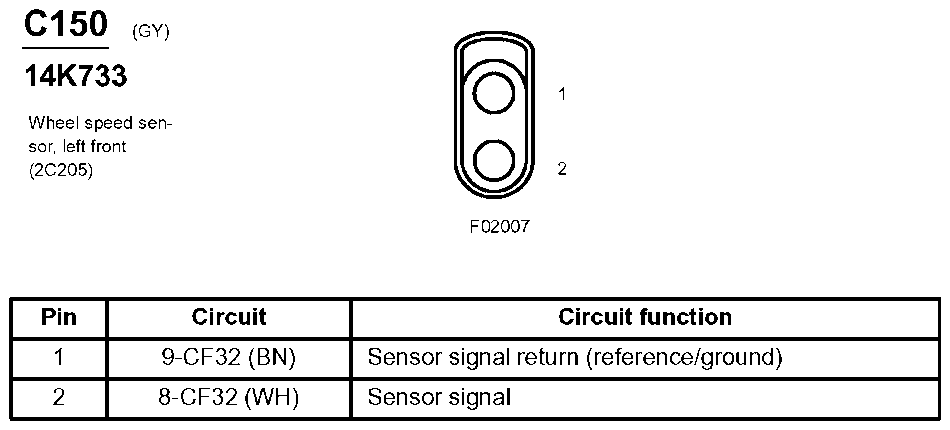

Fig 34: Wheel Speed Sensor, Left Front Connector End View (C150)
Courtesy of FORD MOTOR CO.

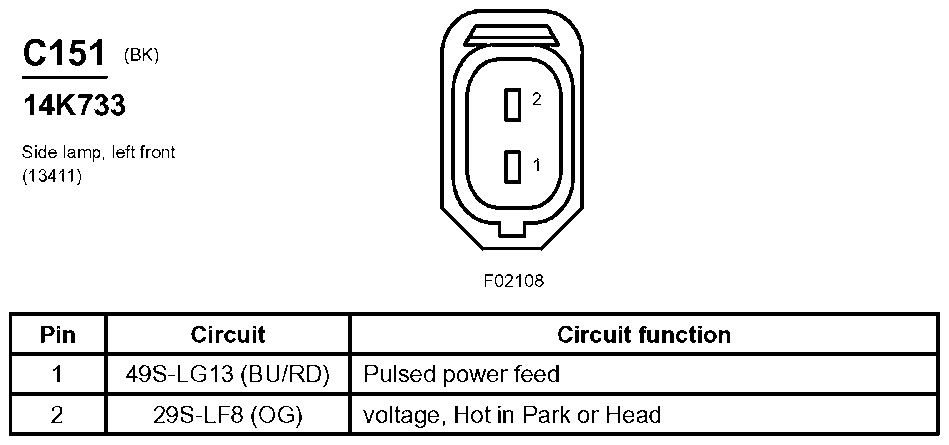

Fig 35: Side Lamp, Left Front Connector End View (C151)
Courtesy of FORD MOTOR CO.

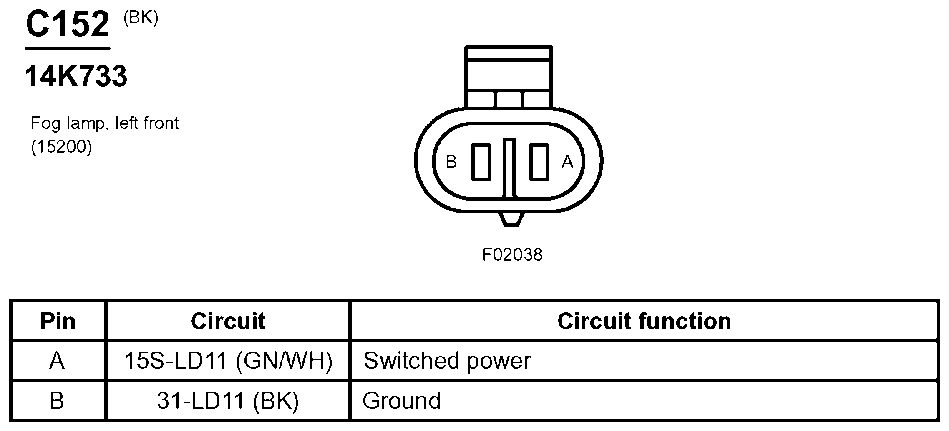

Fig 36: Fog Lamp, Left Front Connector End View (C152)
Courtesy of FORD MOTOR CO.

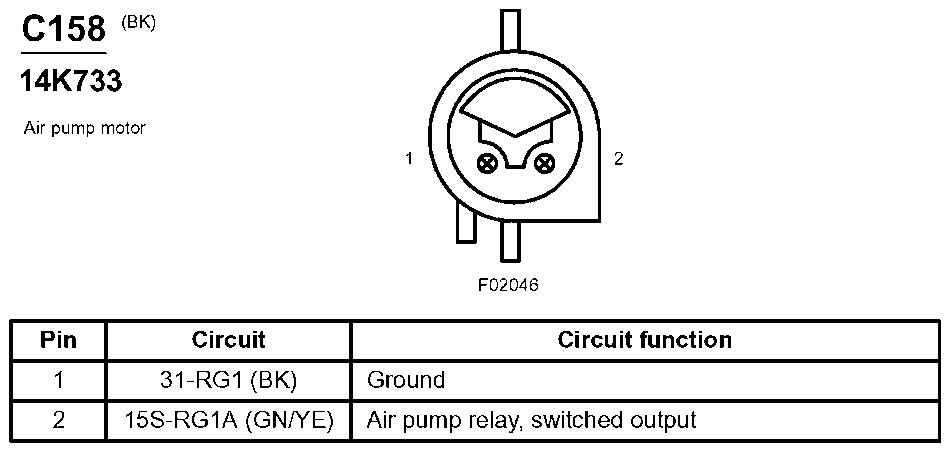

Fig 37: Air Pump Motor Connector End View (C158)
Courtesy of FORD MOTOR CO.

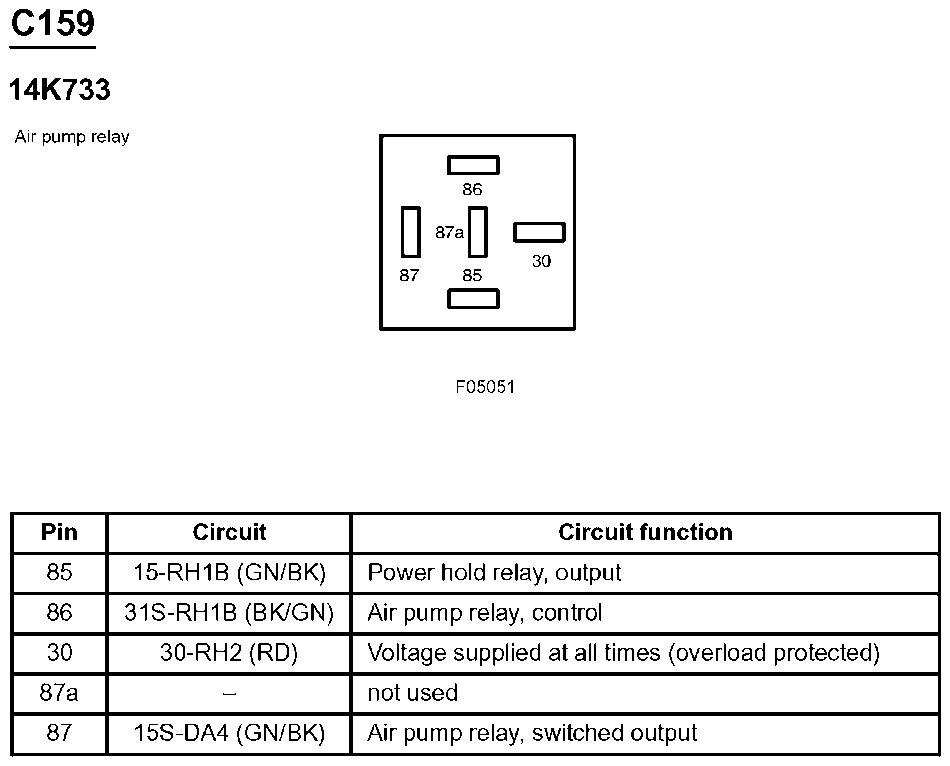

Fig 38: Air Pump Relay Connector End View (C159)
Courtesy of FORD MOTOR CO.

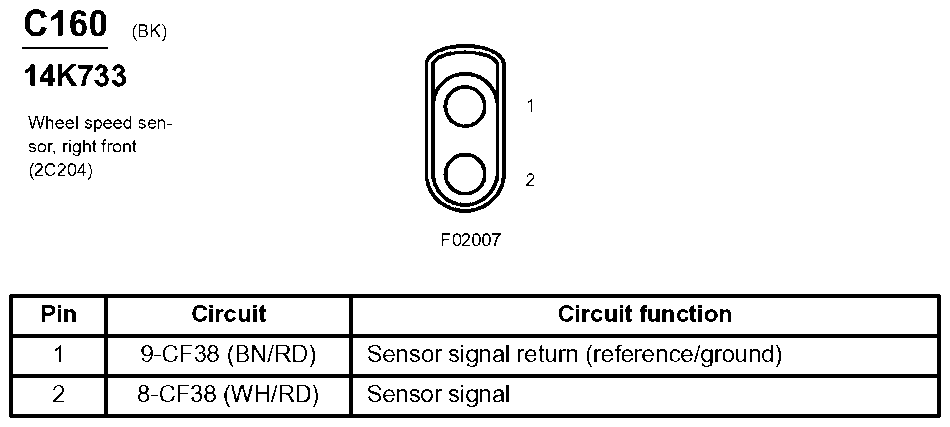

Fig 39: Wheel Speed Sensor, Right Front Connector End View (C160)
Courtesy of FORD MOTOR CO.

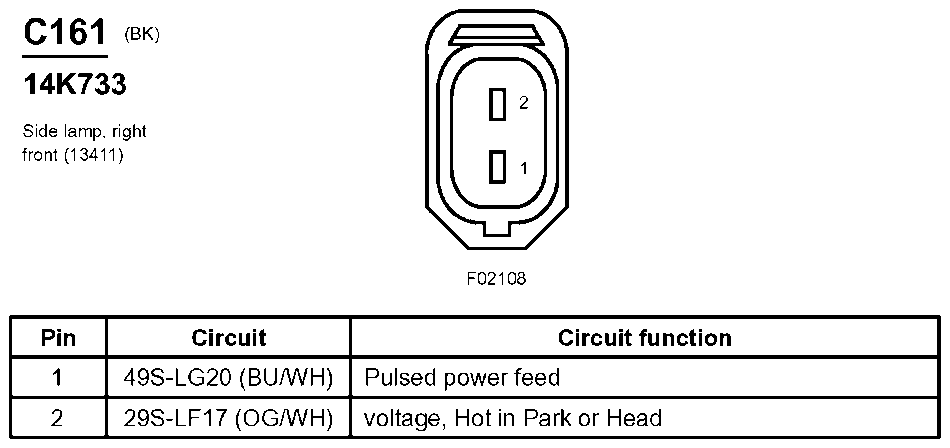

Fig 40: Side Lamp, Right Front Connector End View (C161)
Courtesy of FORD MOTOR CO.

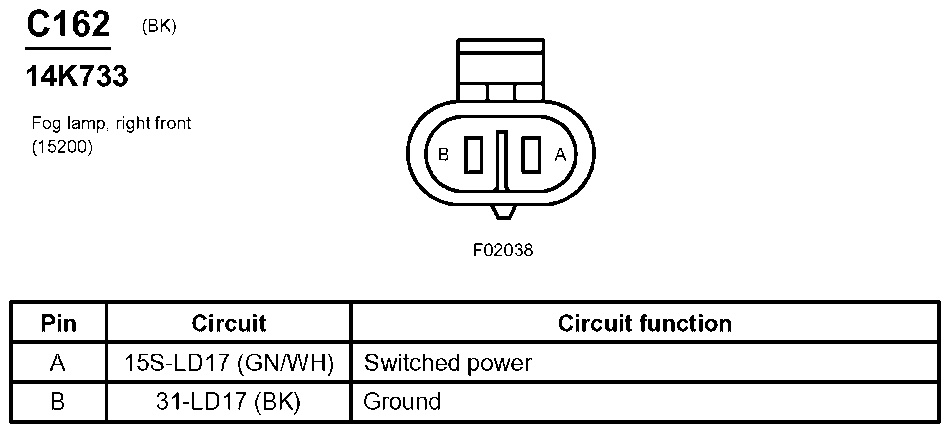

Fig 41: Fog Lamp, Right Front Connector End View (C162)
Courtesy of FORD MOTOR CO.

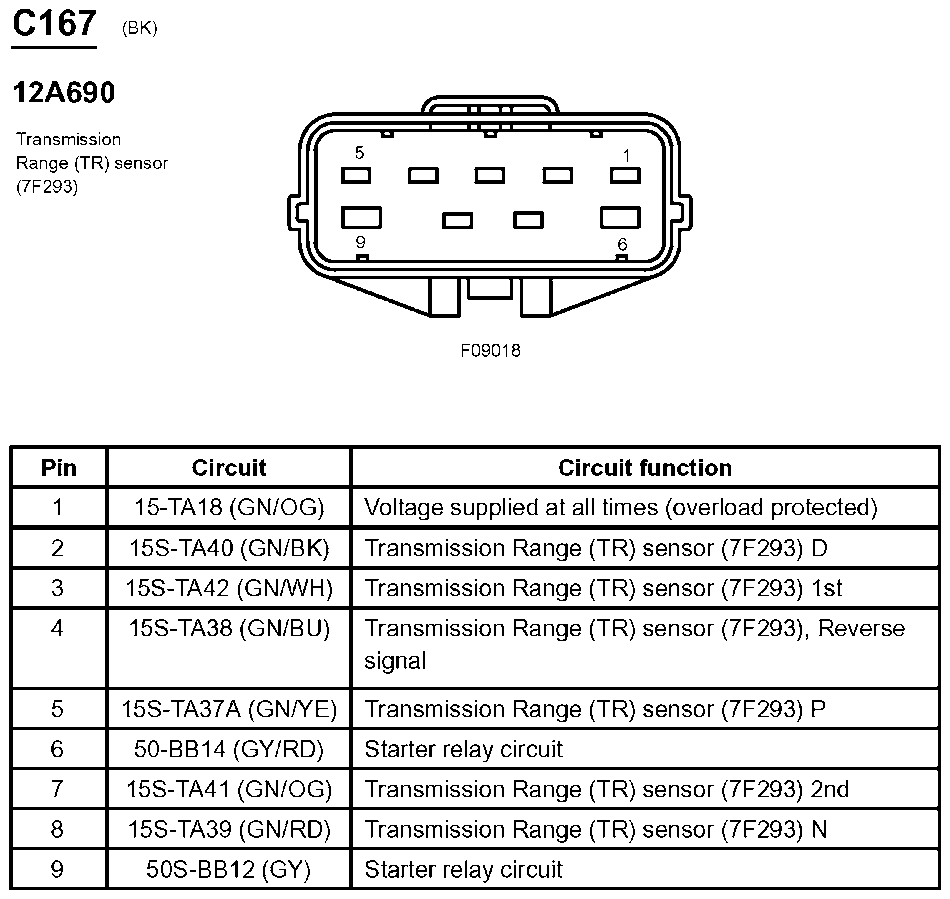

Fig 42: Transmission Range (TR) Sensor Connector End View (C167)
Courtesy of FORD MOTOR CO.

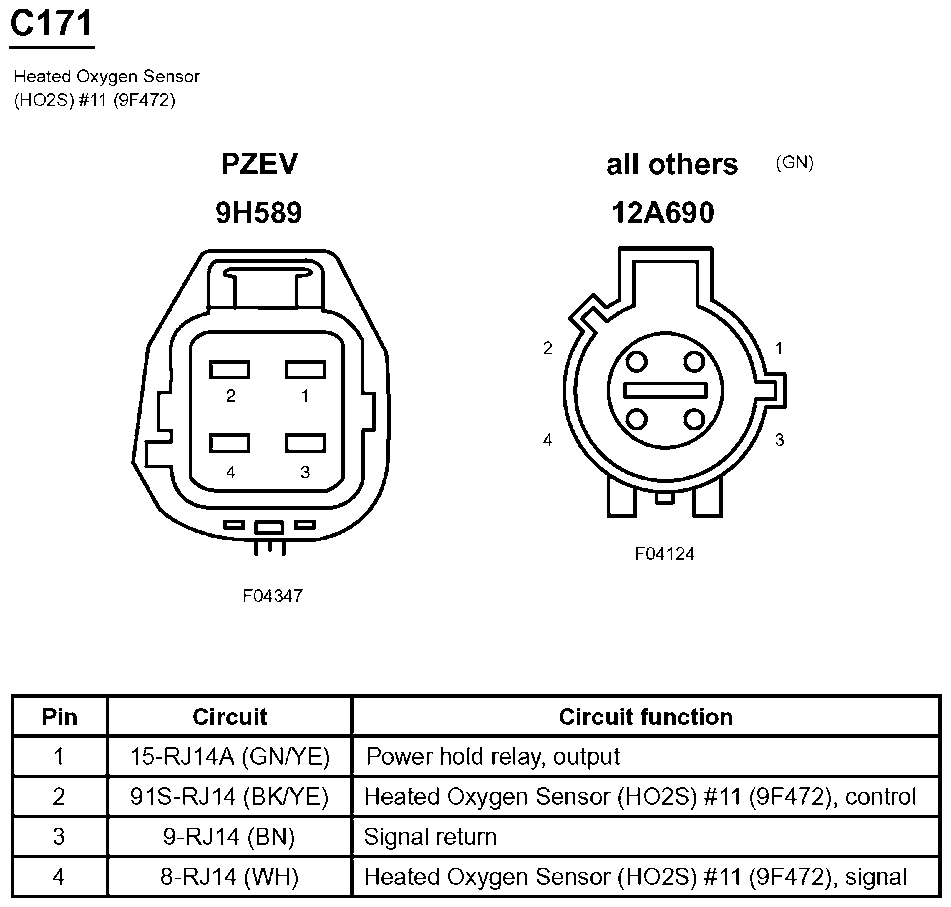

Fig 43: Heated Oxygen Sensor (HO2S) #11 Connector End View (C171)
Courtesy of FORD MOTOR CO.

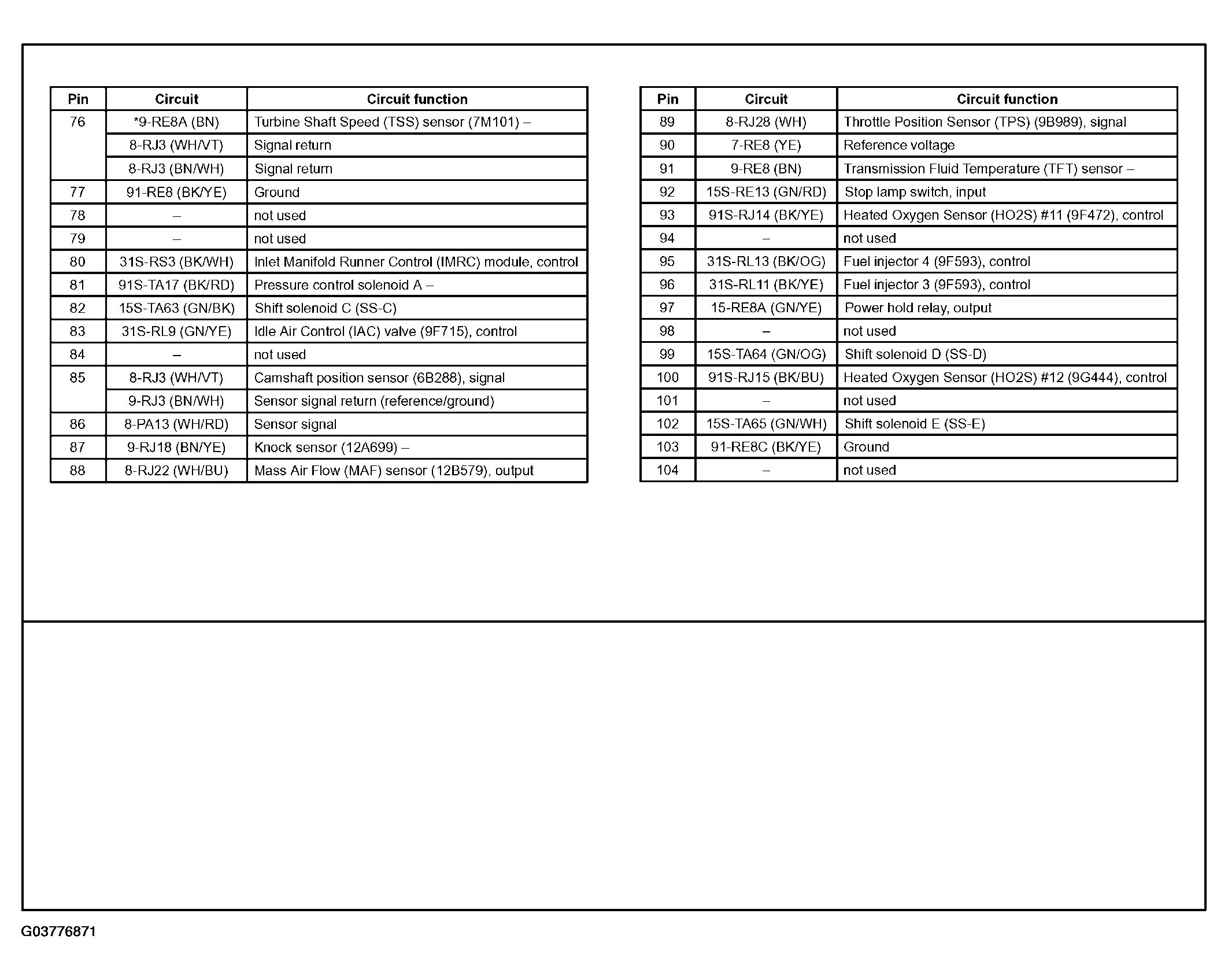

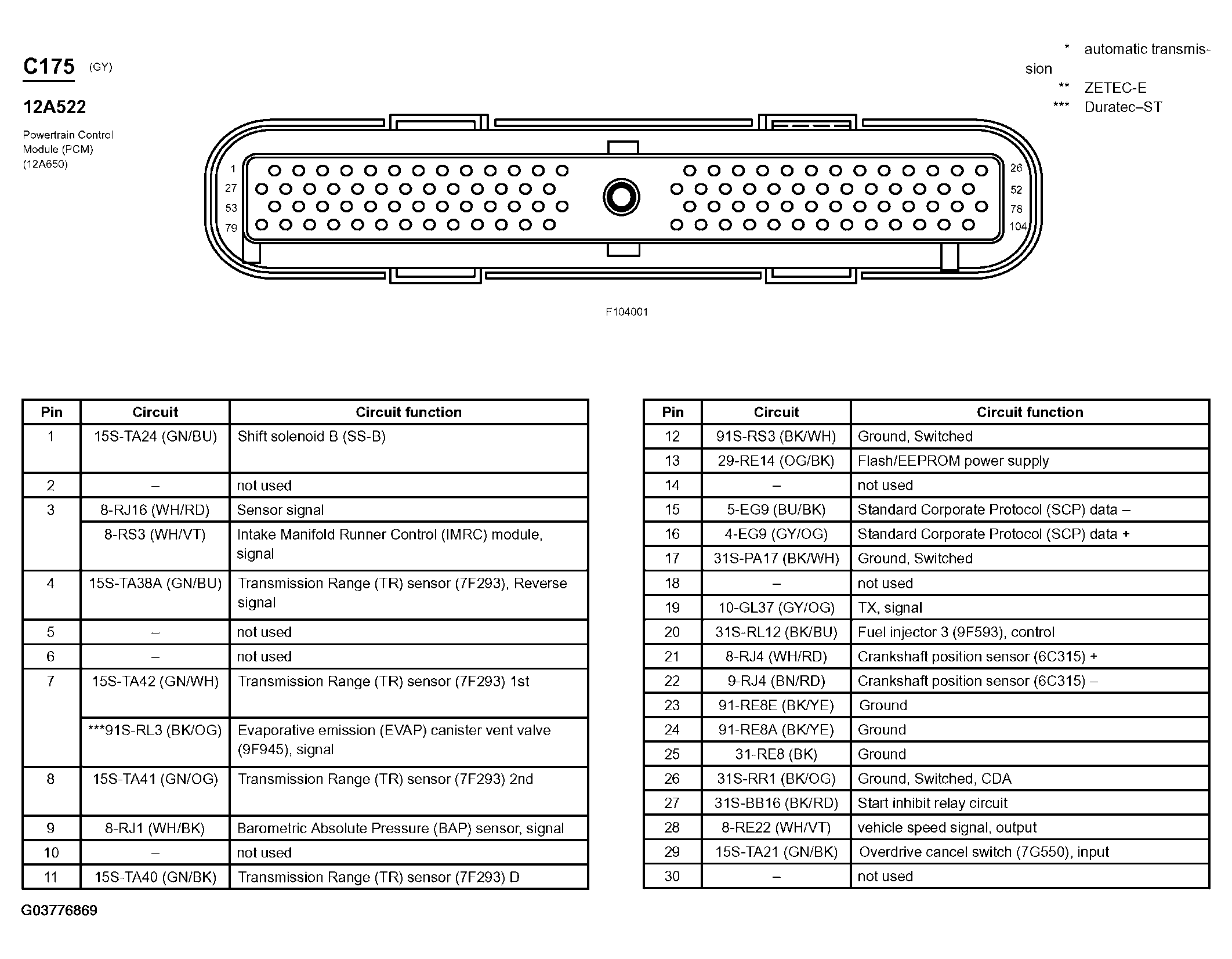

Fig 44: Powertrain Control Module (PCM) Connector End View (C175) (1 Of 3)
Courtesy of FORD MOTOR CO.

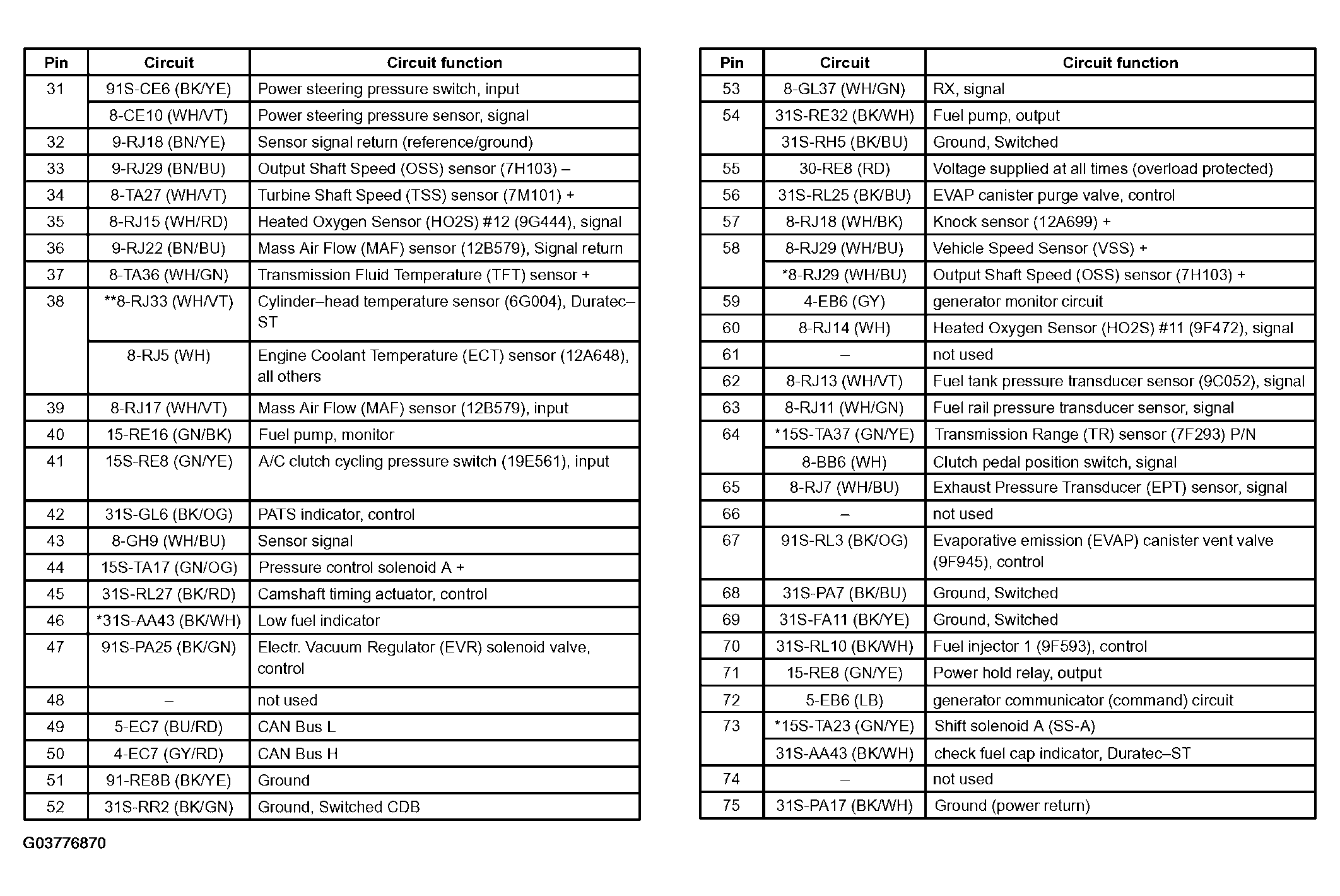

Fig 45: Powertrain Control Module (PCM) Connector End View (C175) (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 46: Powertrain Control Module (PCM) Connector End View (C175) (3 Of 3)
Courtesy of FORD MOTOR CO.

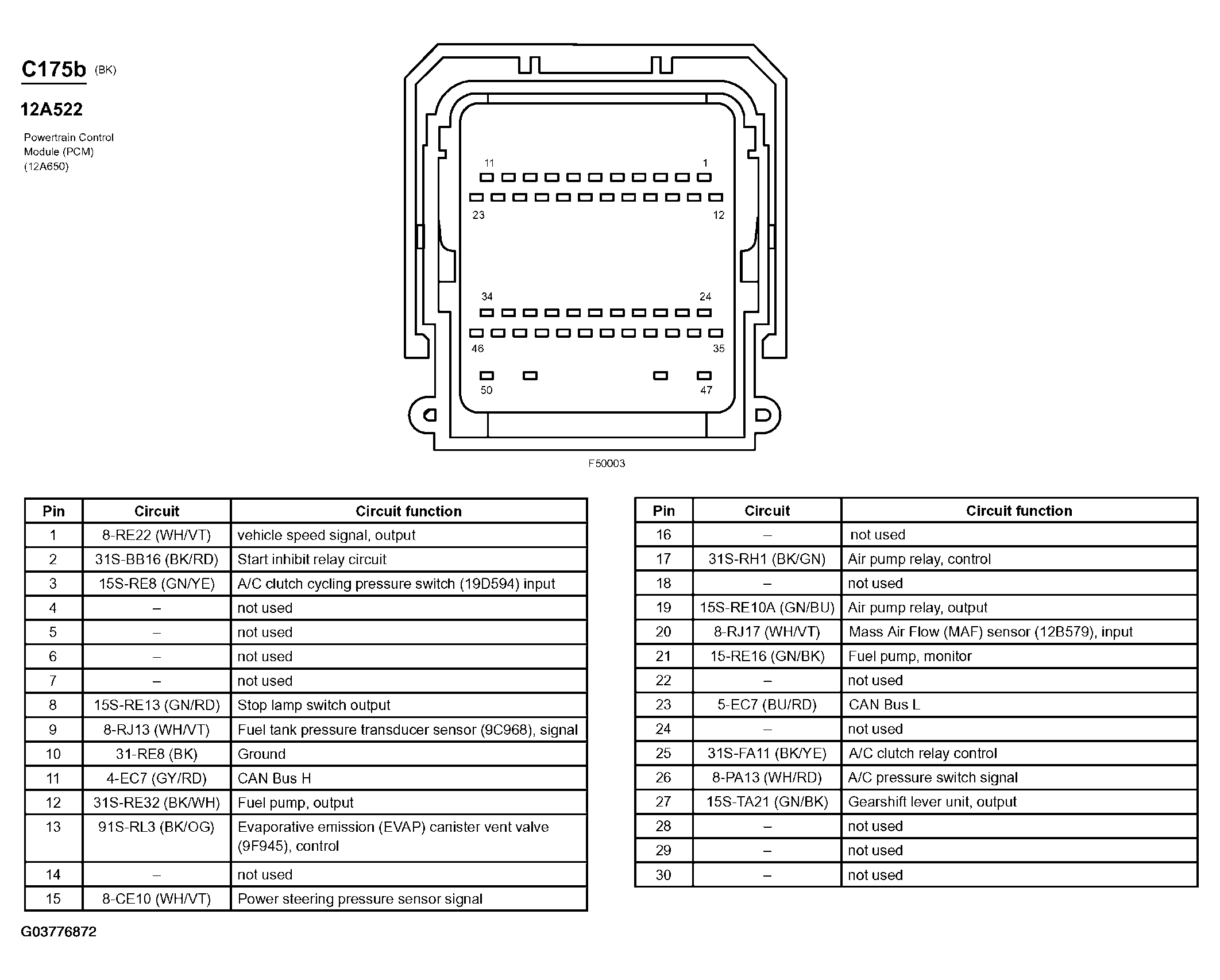

Fig 47: Powertrain Control Module (PCM) Connector End View (C175b) (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 48: Powertrain Control Module (PCM) Connector End View (C175b) (2 Of 2)
Courtesy of FORD MOTOR CO.

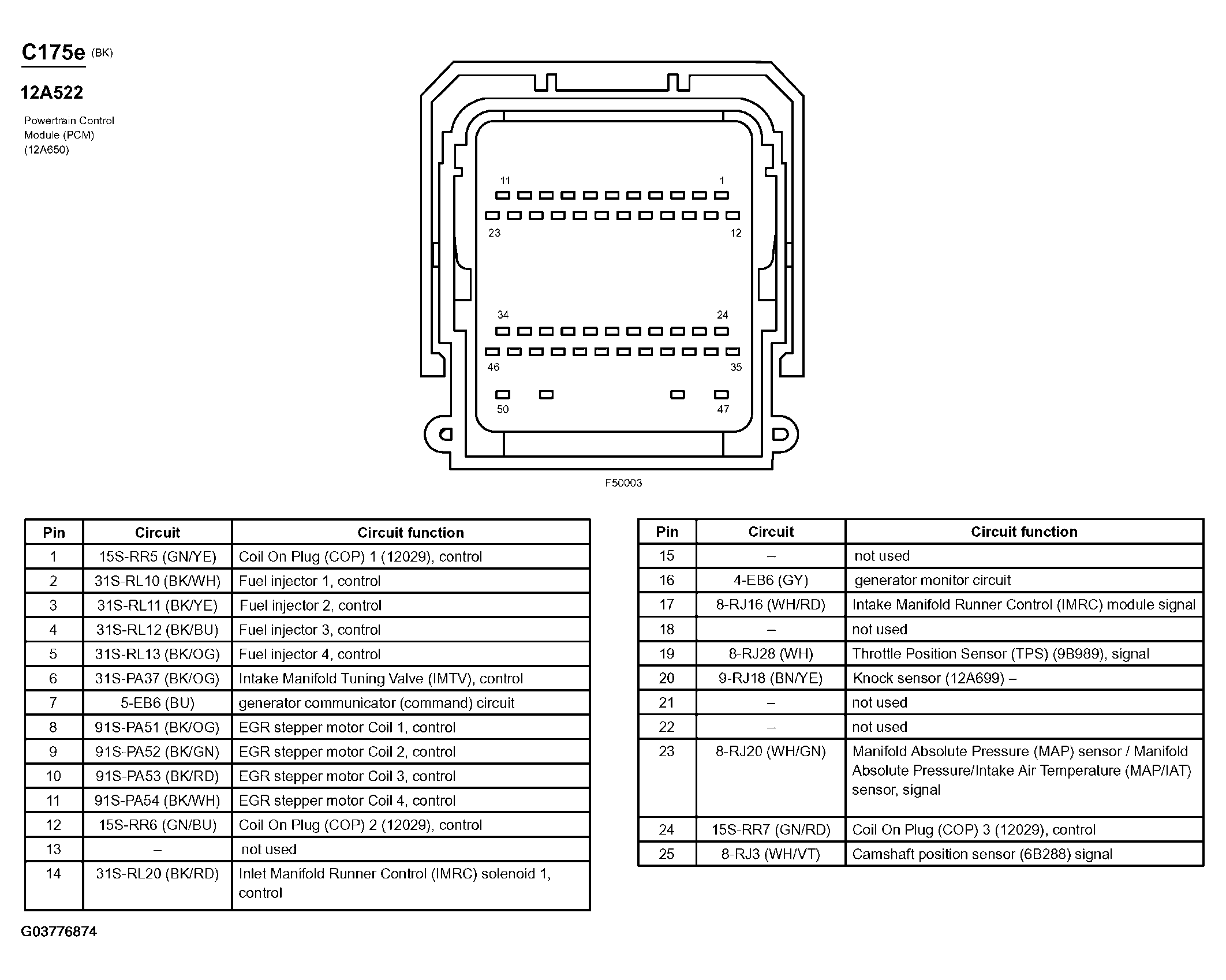

Fig 49: Powertrain Control Module (PCM) Connector End View (C175e) (1 Of 2)
Courtesy of FORD MOTOR CO.

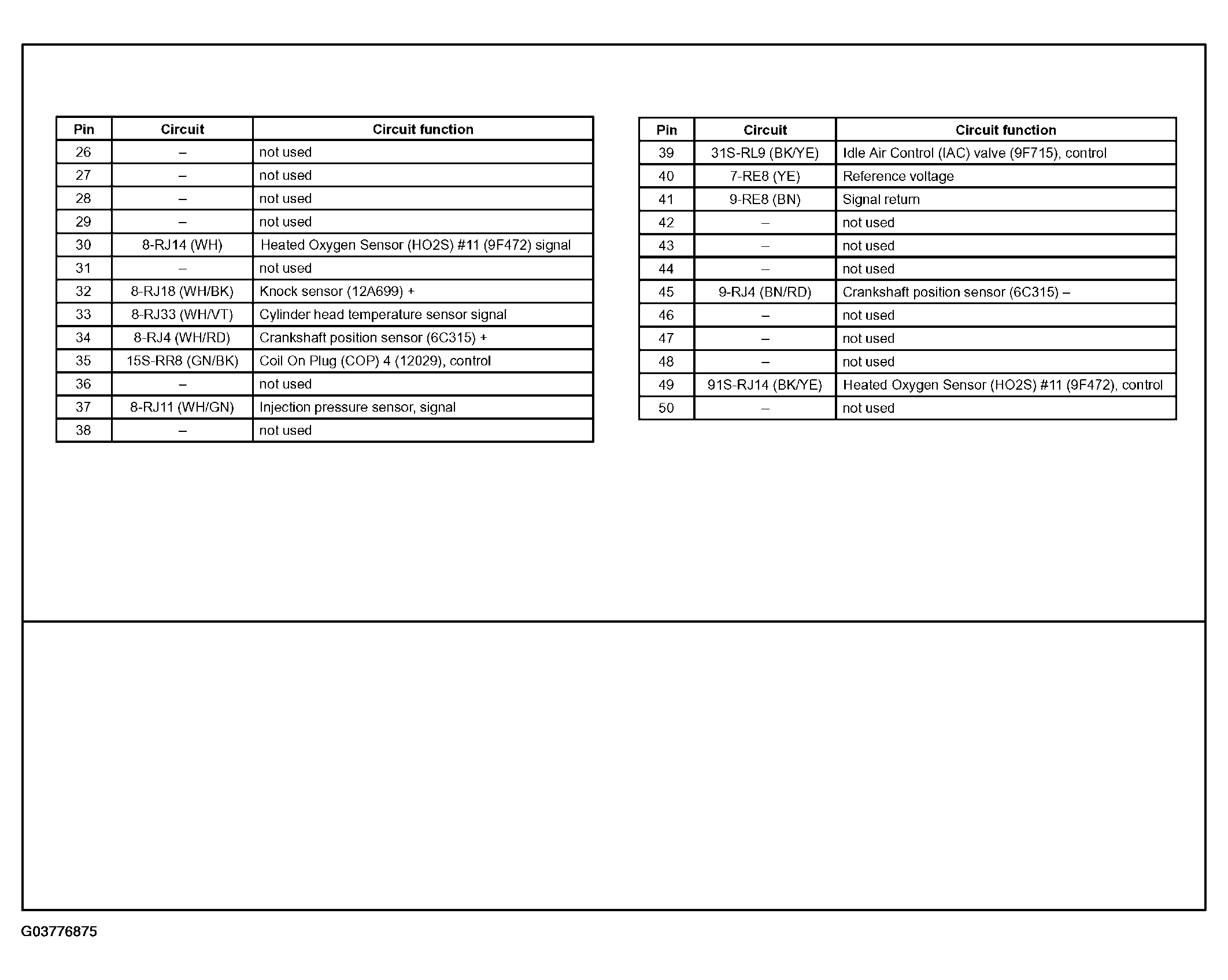

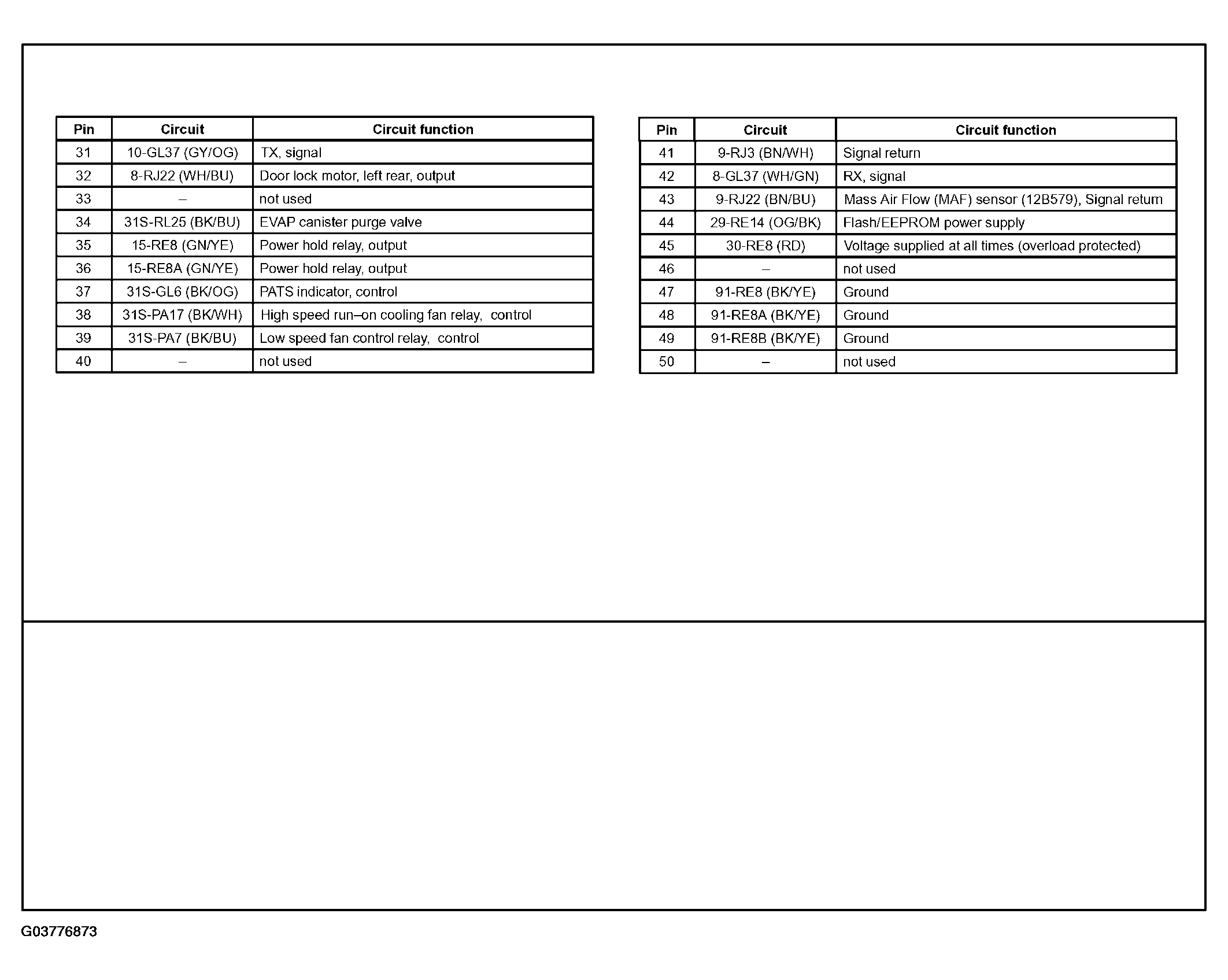

Fig 50: Powertrain Control Module (PCM) Connector End View (C175e) (2 Of 2)
Courtesy of FORD MOTOR CO.

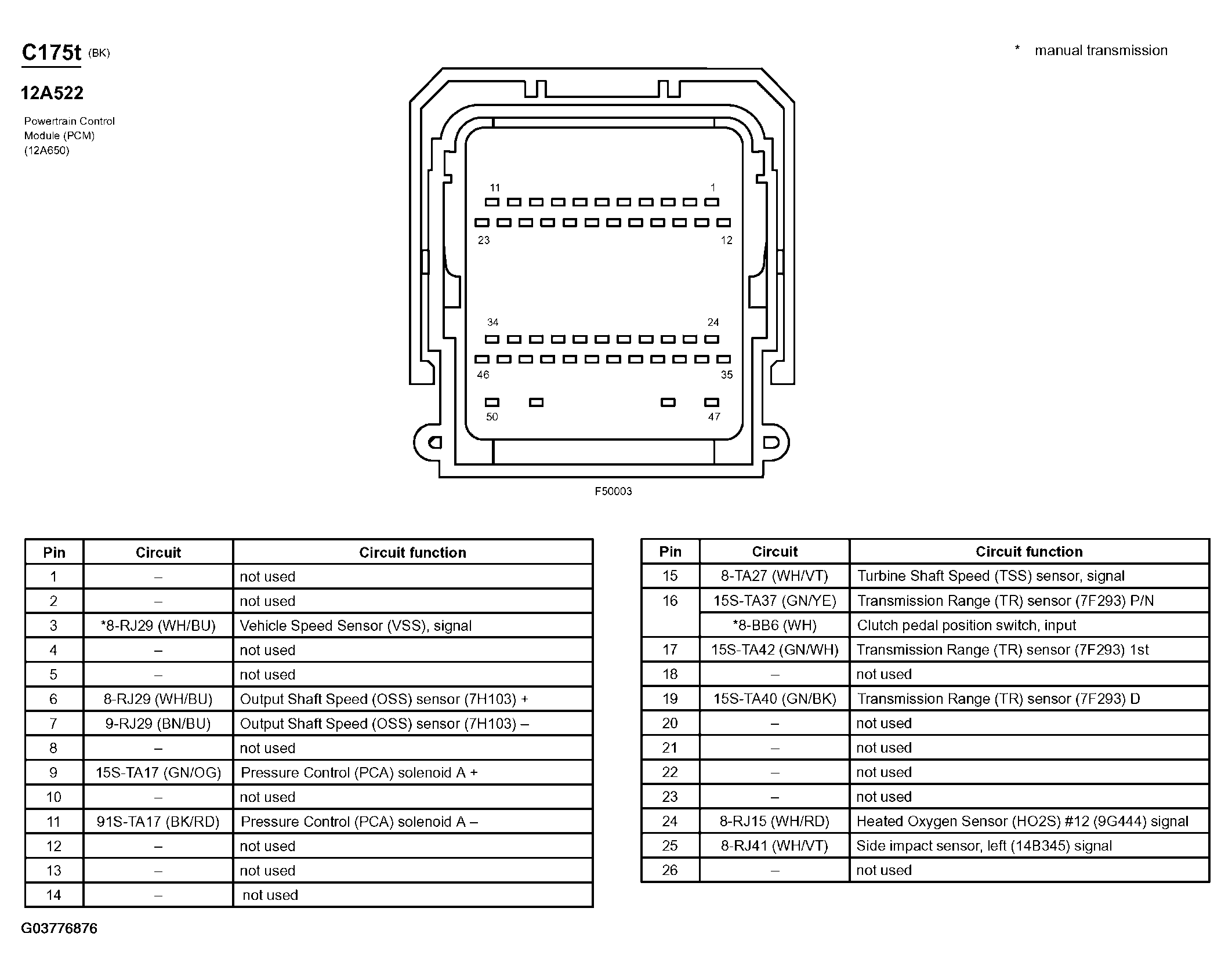

Fig 51: Powertrain Control Module (PCM) Connector End View (C175t) (1 Of 2)
Courtesy of FORD MOTOR CO.

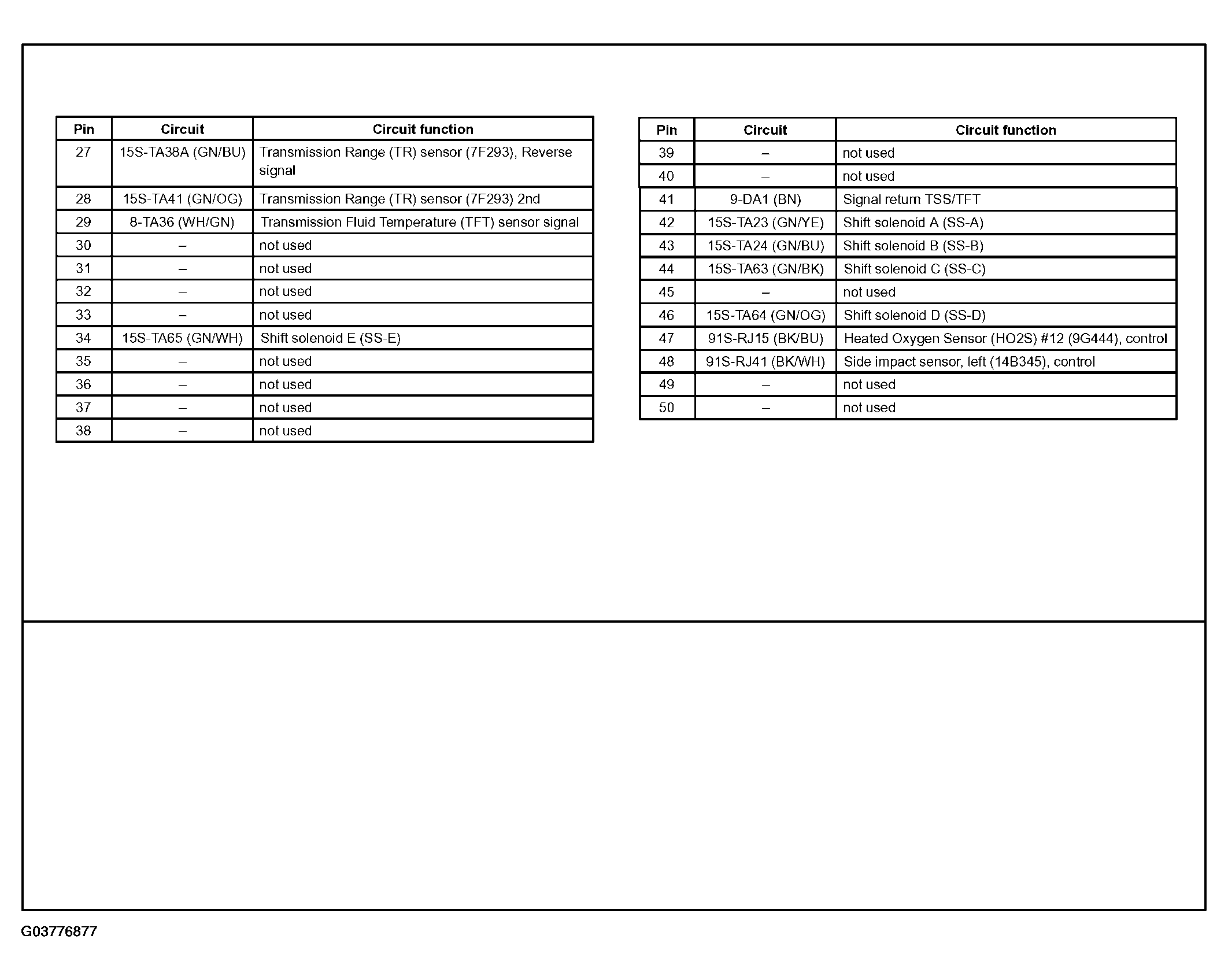

Fig 52: Powertrain Control Module (PCM) Connector End View (C175t) (2 Of 2)
Courtesy of FORD MOTOR CO.

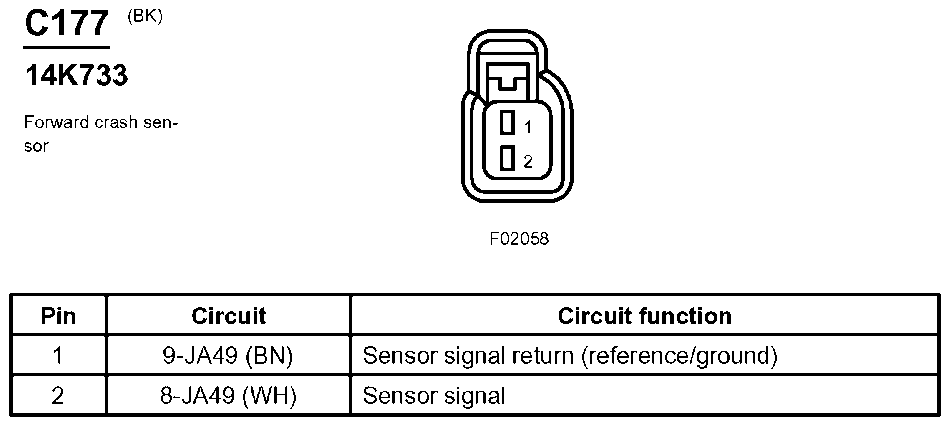

Fig 53: Forward Crash Sensor Connector End View (C177)
Courtesy of FORD MOTOR CO.

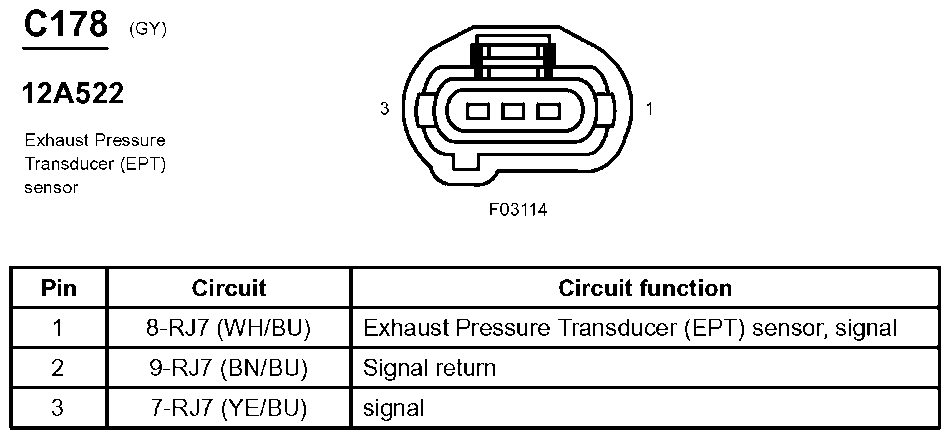

Fig 54: Exhaust Pressure Transducer (EPT) Sensor Connector End View (C178)
Courtesy of FORD MOTOR CO.

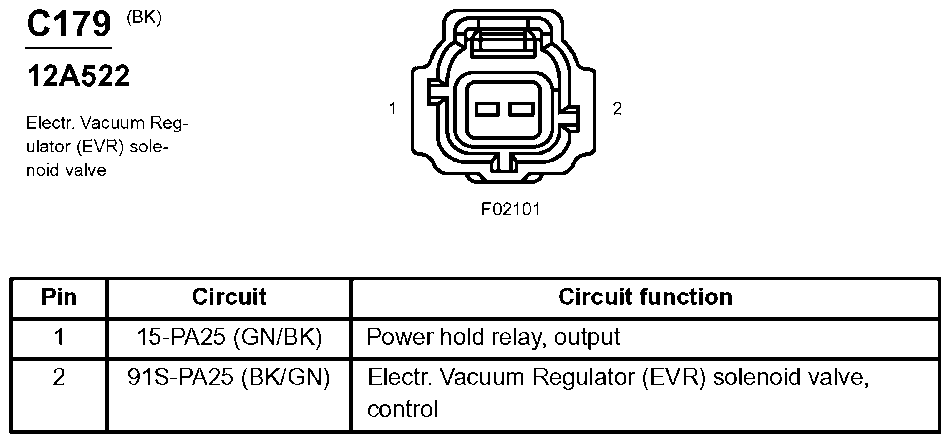

Fig 55: Electr. Vacuum Regulator (EVR) Solenoid Valve Connector End View (C179)
Courtesy of FORD MOTOR CO.

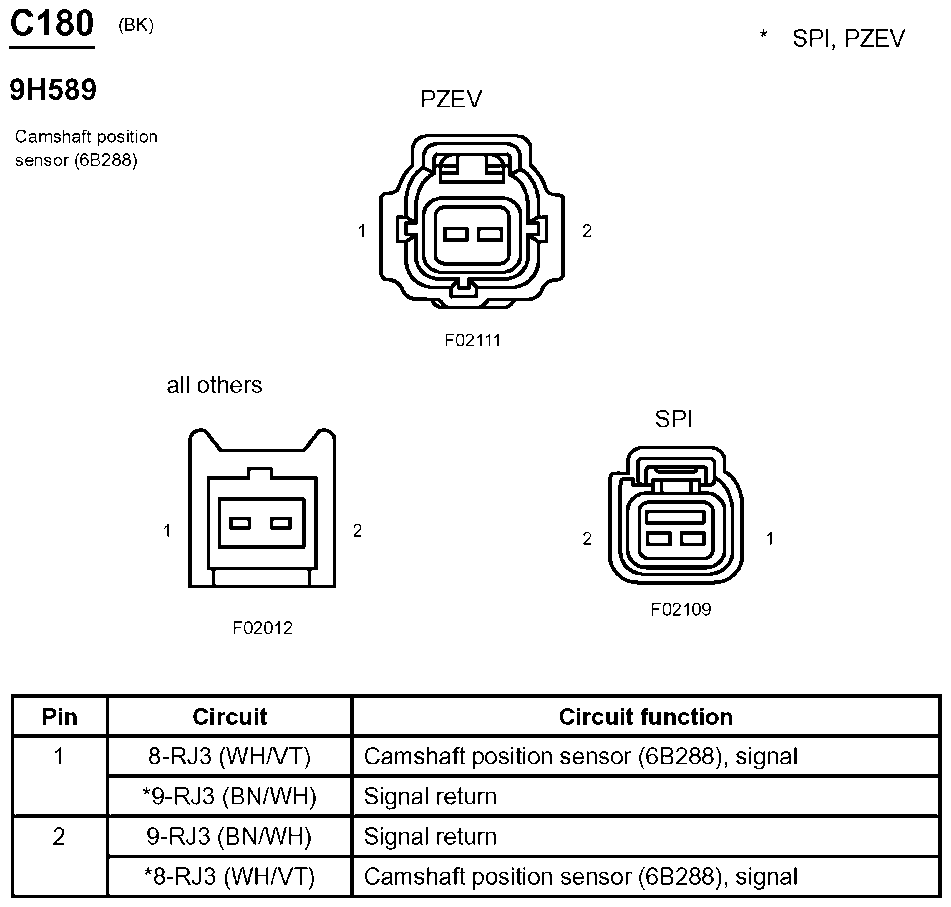

Fig 56: Camshaft Position Sensor Connector End View (C180)
Courtesy of FORD MOTOR CO.

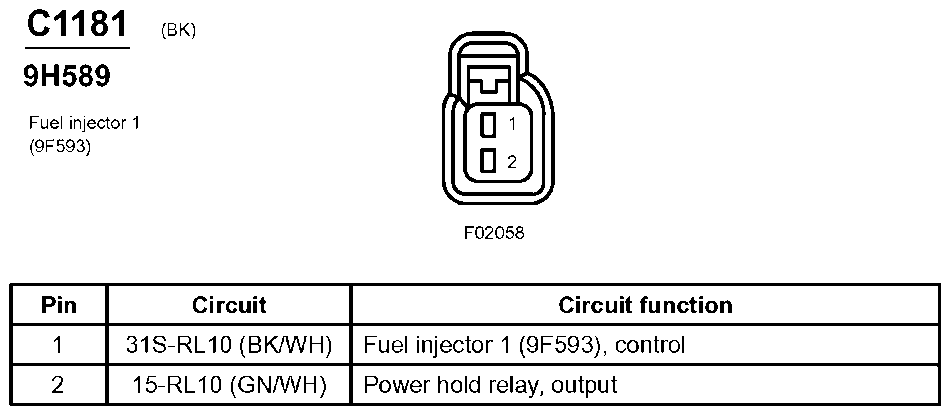

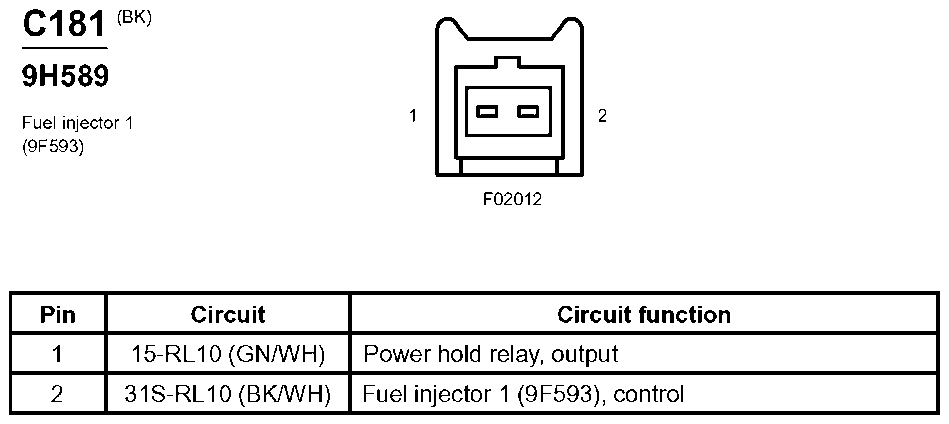

Fig 57: Fuel Injector 1 Connector End View (C181)
Courtesy of FORD MOTOR CO.

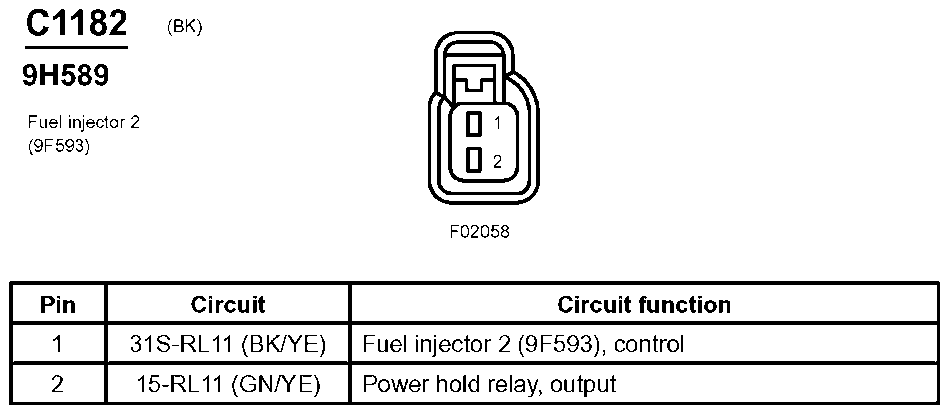

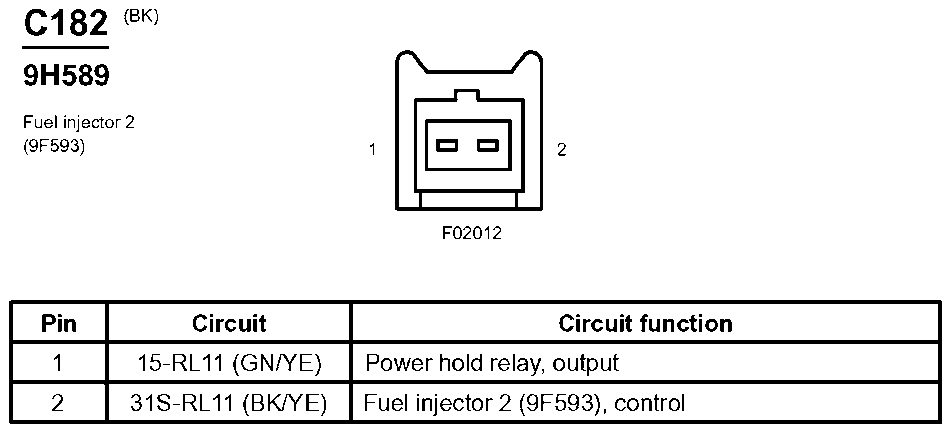

Fig 58: Fuel Injector 2 Connector End View (C182)
Courtesy of FORD MOTOR CO.

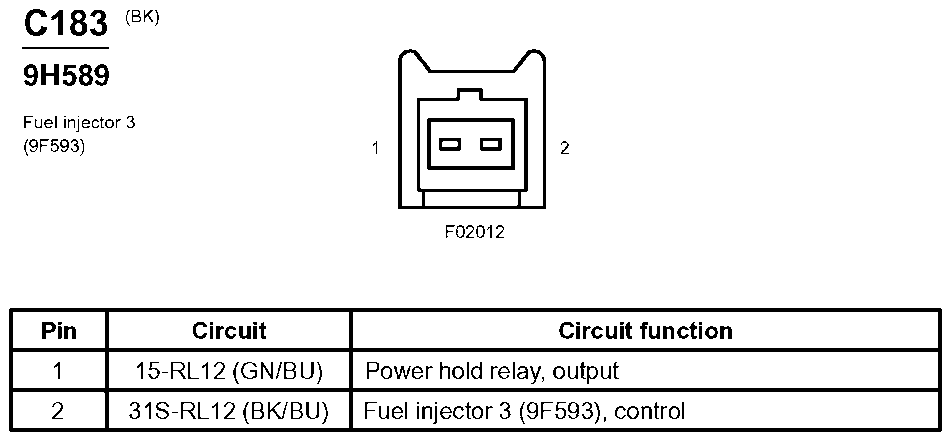

Fig 59: Fuel Injector 3 Connector End View (C183)
Courtesy of FORD MOTOR CO.

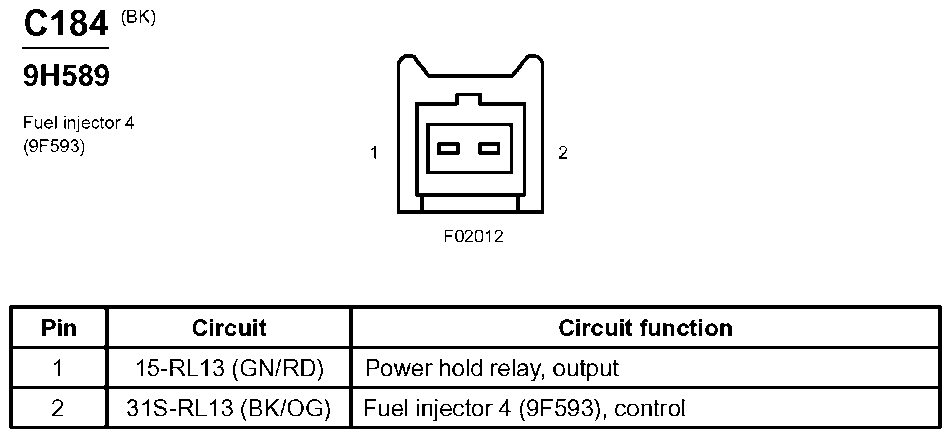

Fig 60: Fuel Injector 4 Connector End View (C184)
Courtesy of FORD MOTOR CO.

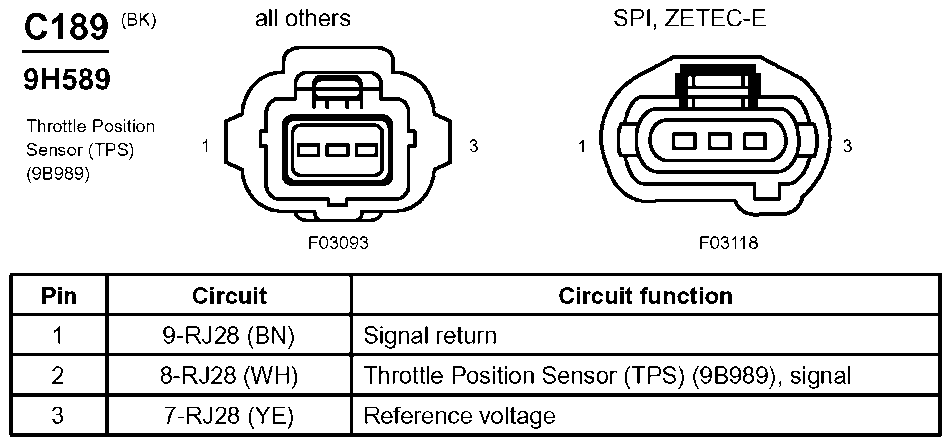

Fig 61: Throttle Position Sensor (TPS) Connector End View (C189)
Courtesy of FORD MOTOR CO.

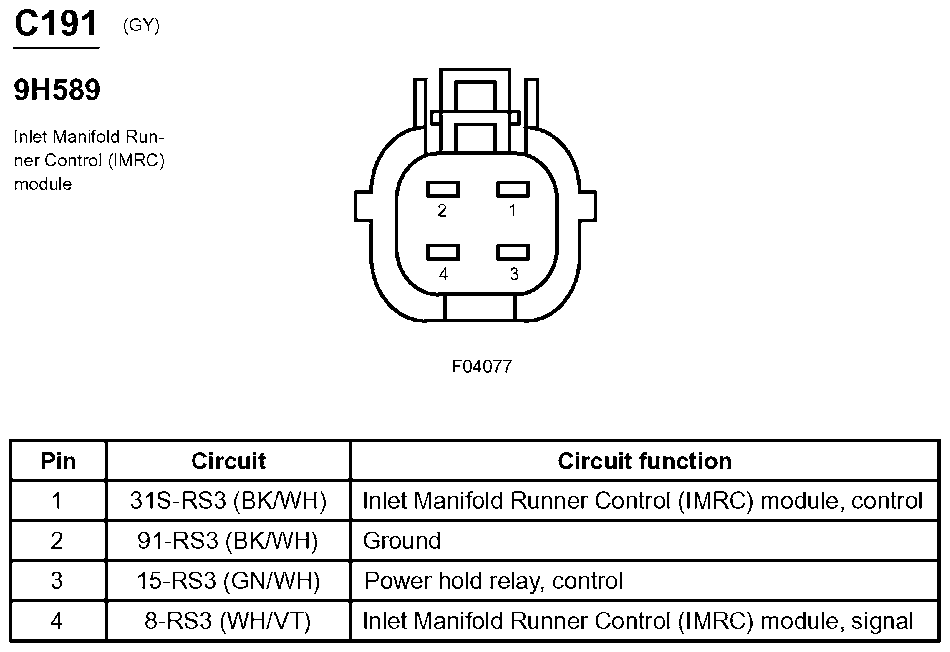

Fig 62: Inlet Manifold Runner Control (IMRC) Module Connector End View (C191)
Courtesy of FORD MOTOR CO.

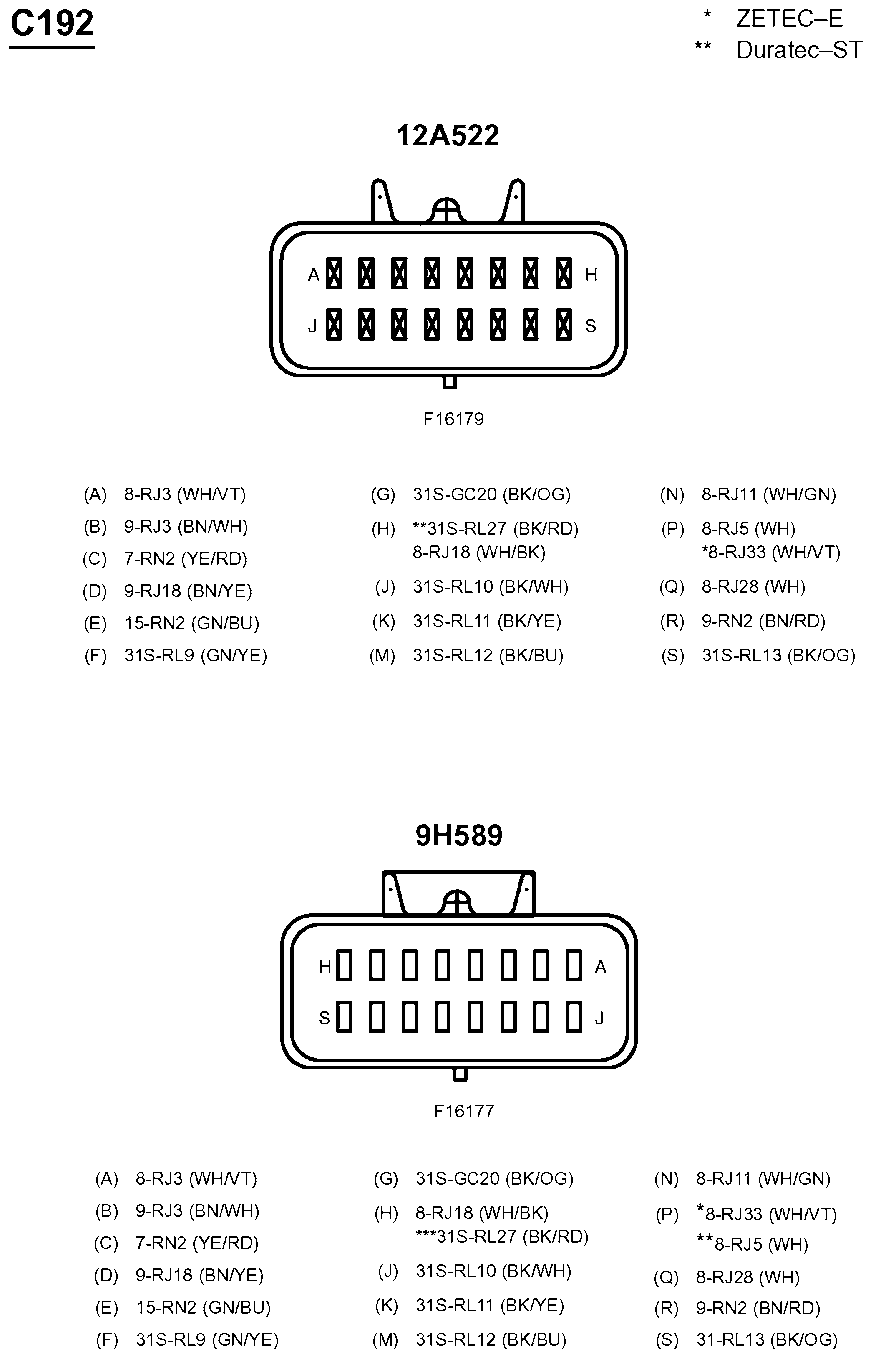

Fig 63: Inline Connector End View (C192)
Courtesy of FORD MOTOR CO.

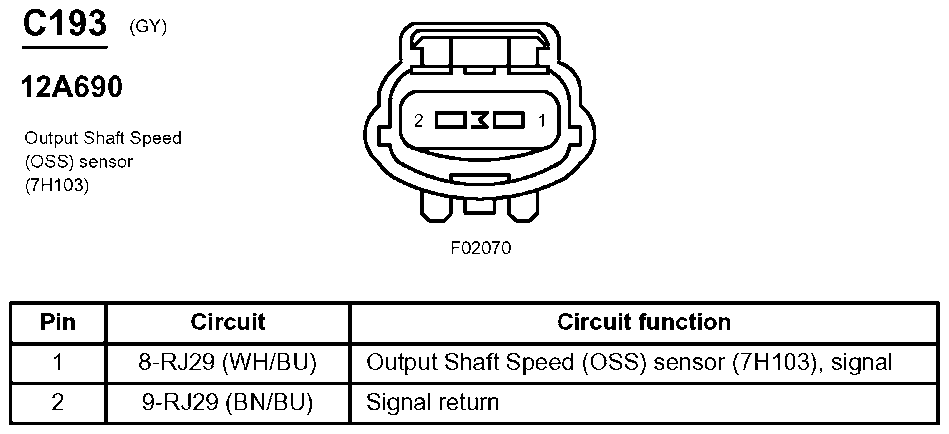

Fig 64: Output Shaft Speed (OSS) Sensor Connector End View (C193)
Courtesy of FORD MOTOR CO.

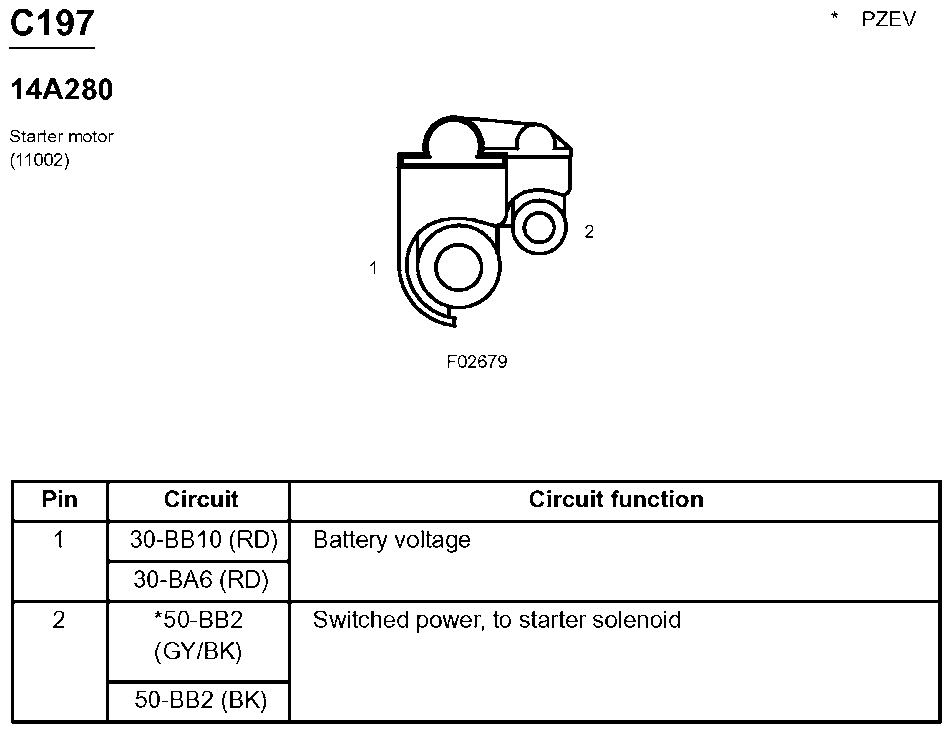

Fig 65: Starter Motor Connector End View (C197)
Courtesy of FORD MOTOR CO.

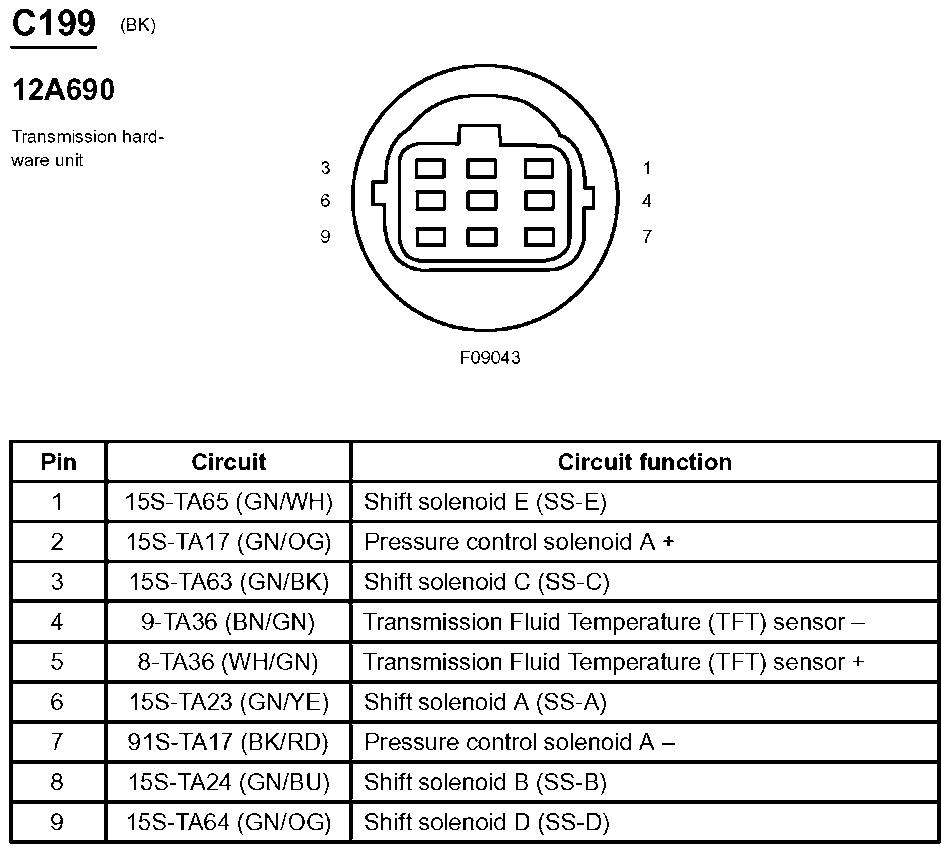

Fig 66: Transmission Hardware Unit Connector End View (C199)
Courtesy of FORD MOTOR CO.

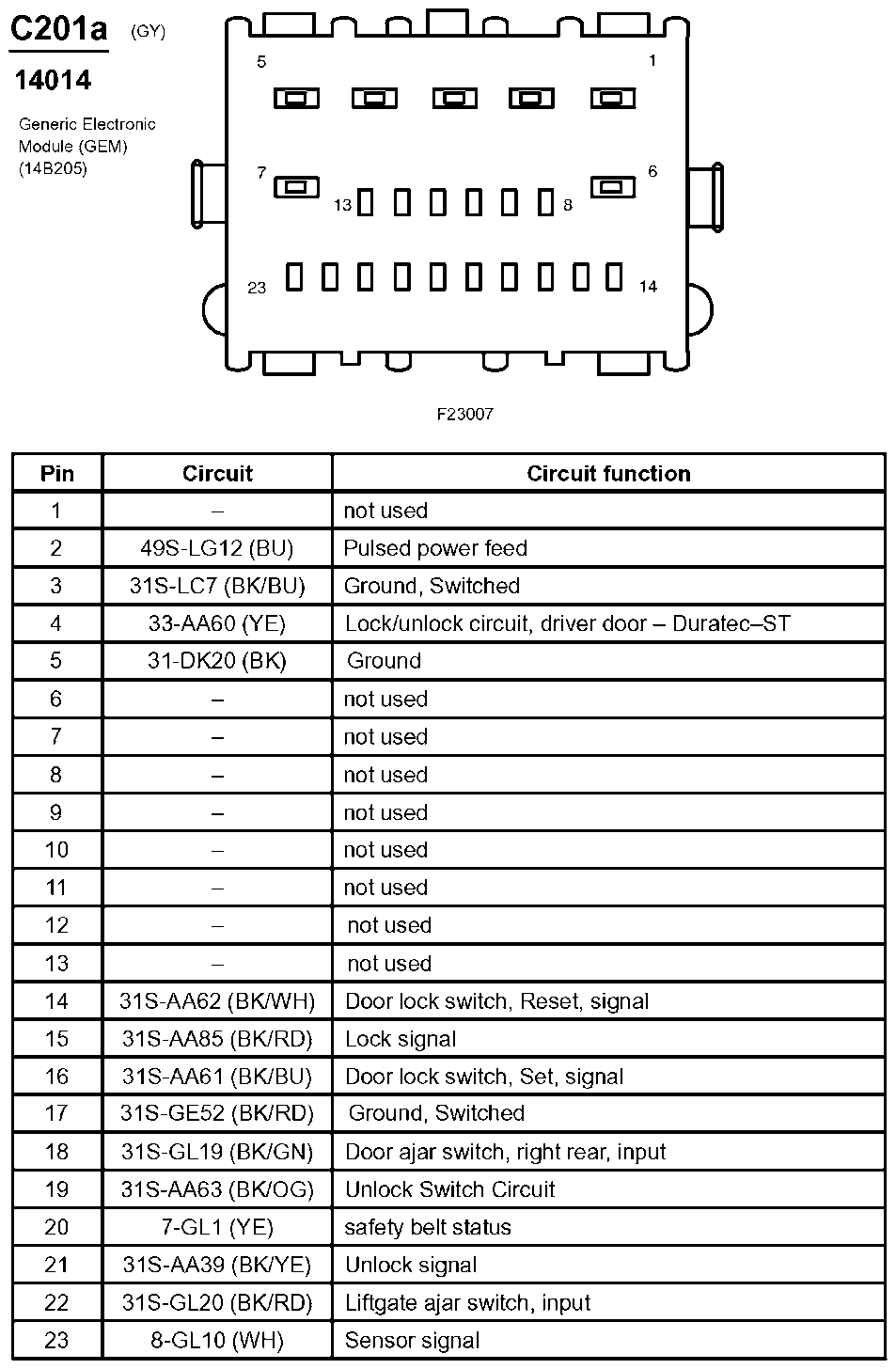

Fig 67: Generic Electronic Module (GEM) Connector End View (C201a)
Courtesy of FORD MOTOR CO.

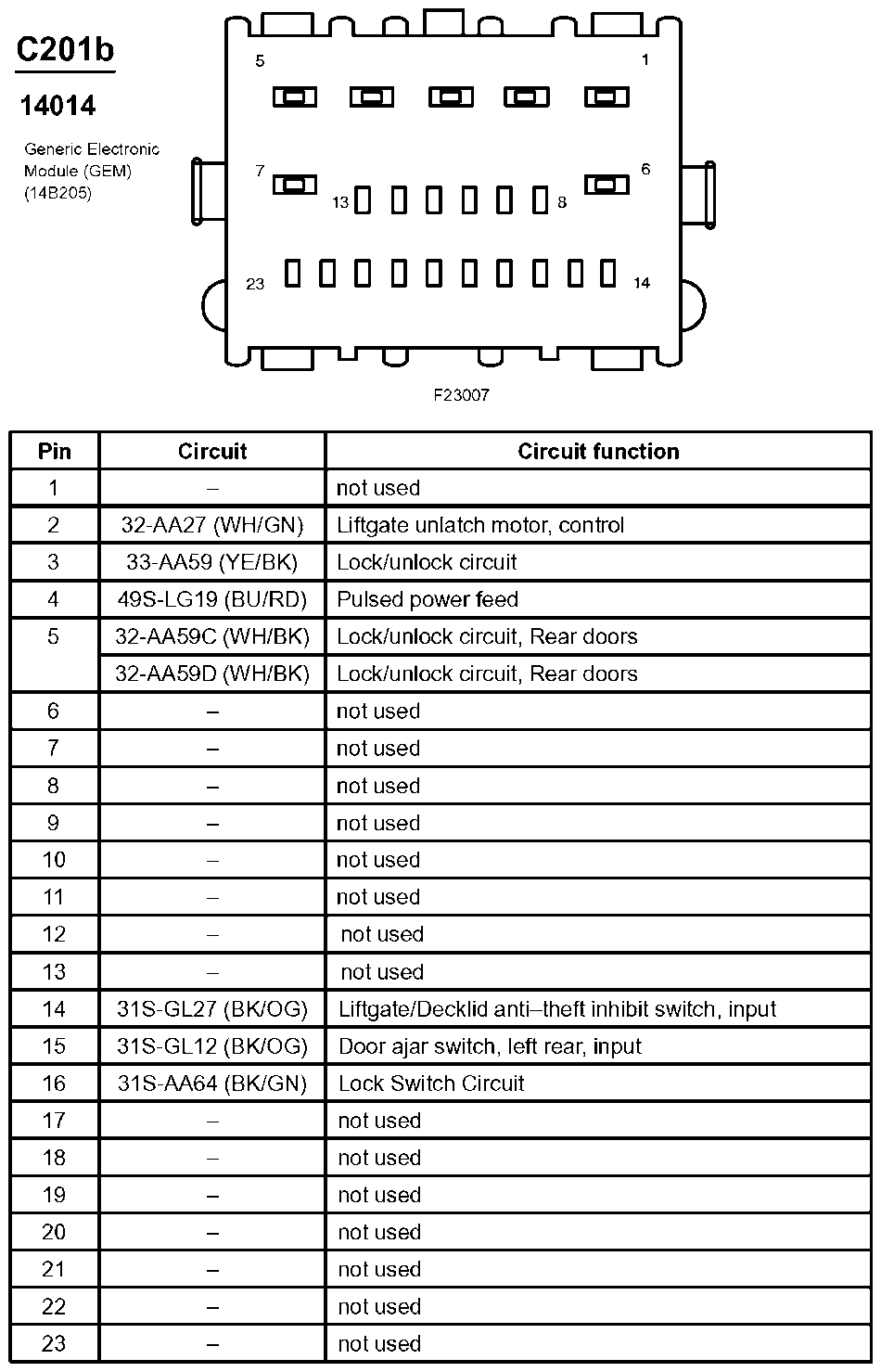

Fig 68: Generic Electronic Module (GEM) Connector End View (C201b)
Courtesy of FORD MOTOR CO.

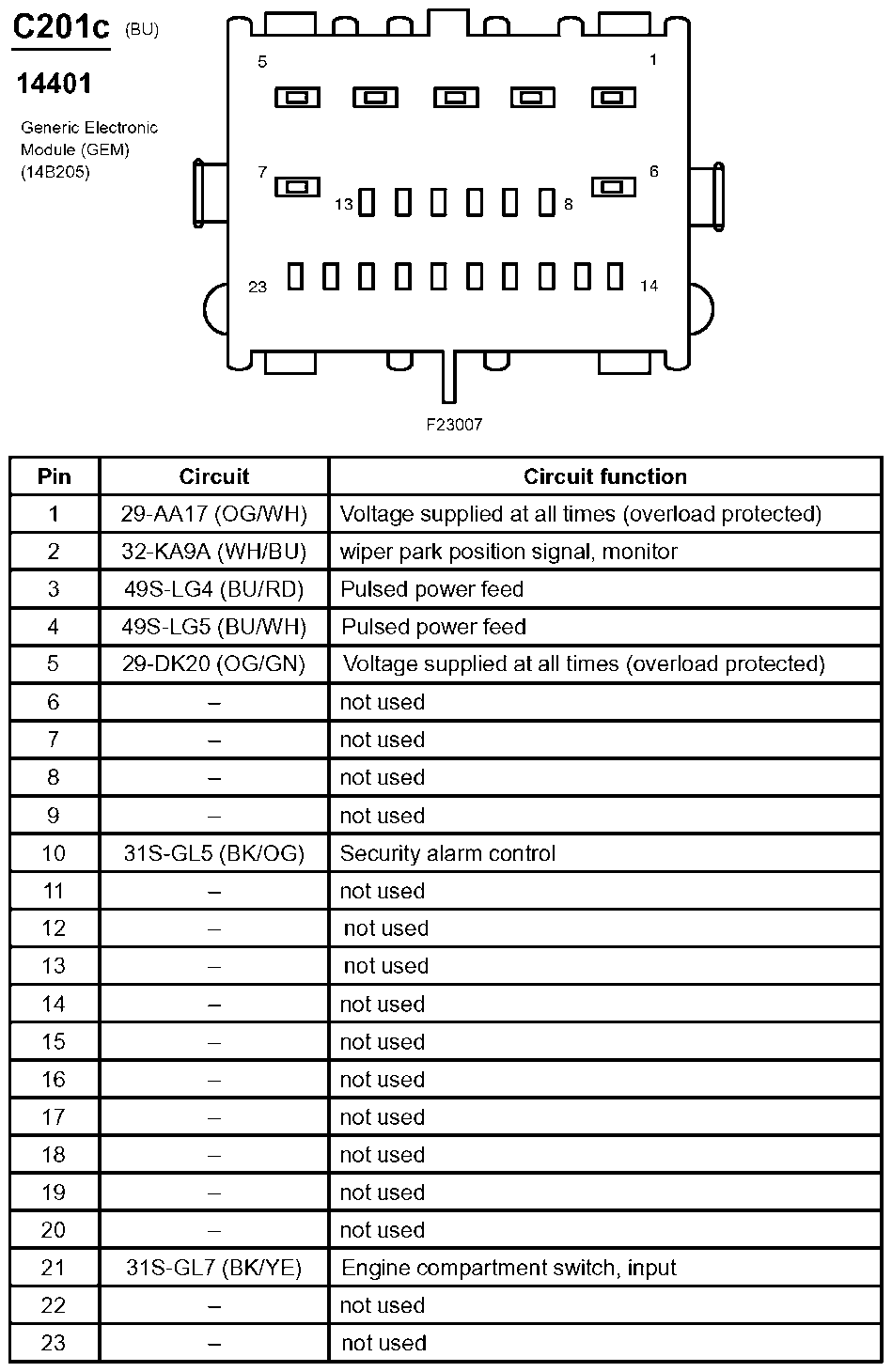

Fig 69: Generic Electronic Module (GEM) Connector End View (C201c)
Courtesy of FORD MOTOR CO.

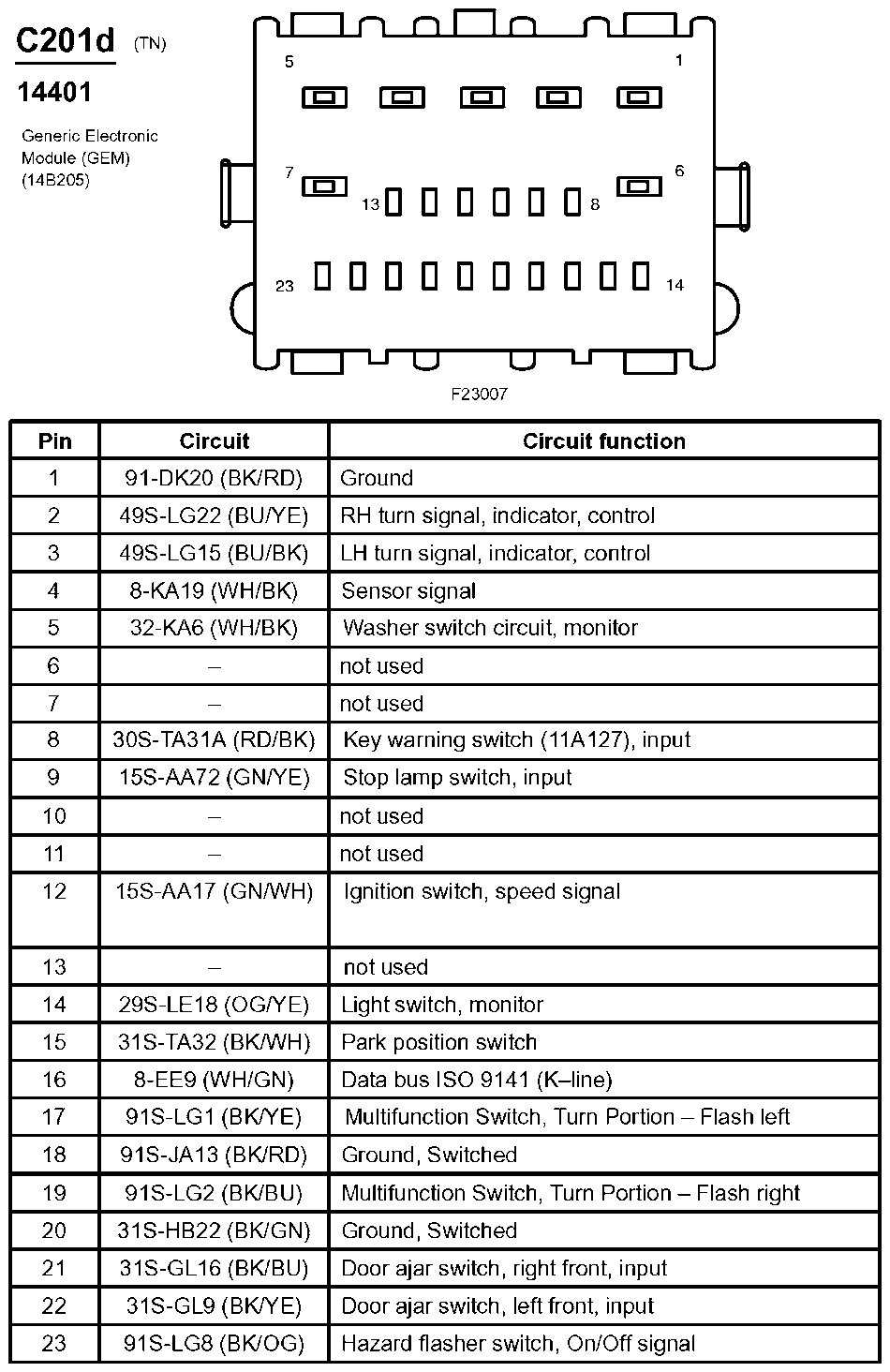

Fig 70: Generic Electronic Module (GEM) Connector End View (C201d)
Courtesy of FORD MOTOR CO.

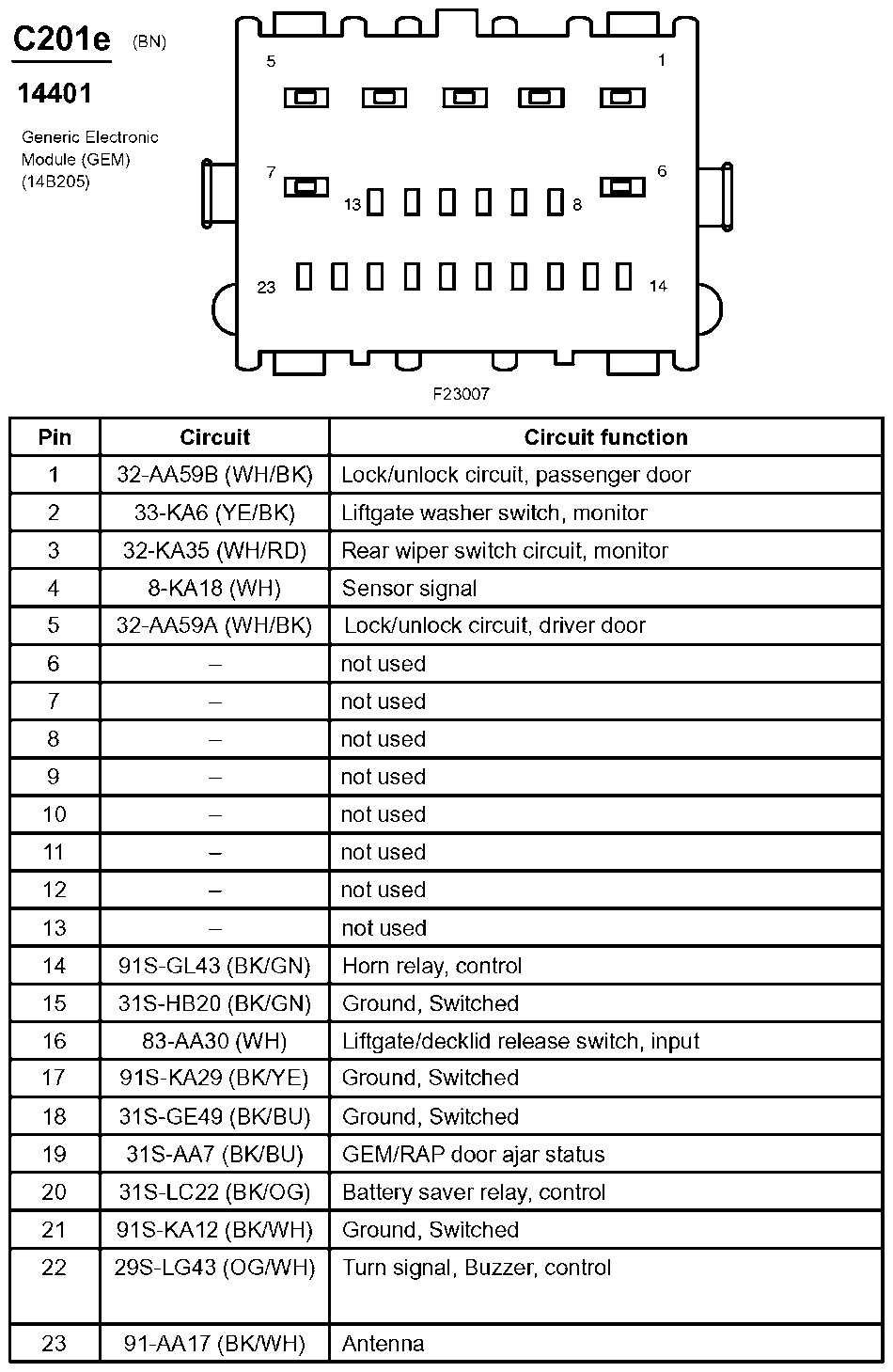

Fig 71: Generic Electronic Module (GEM) Connector End View (C201e)
Courtesy of FORD MOTOR CO.

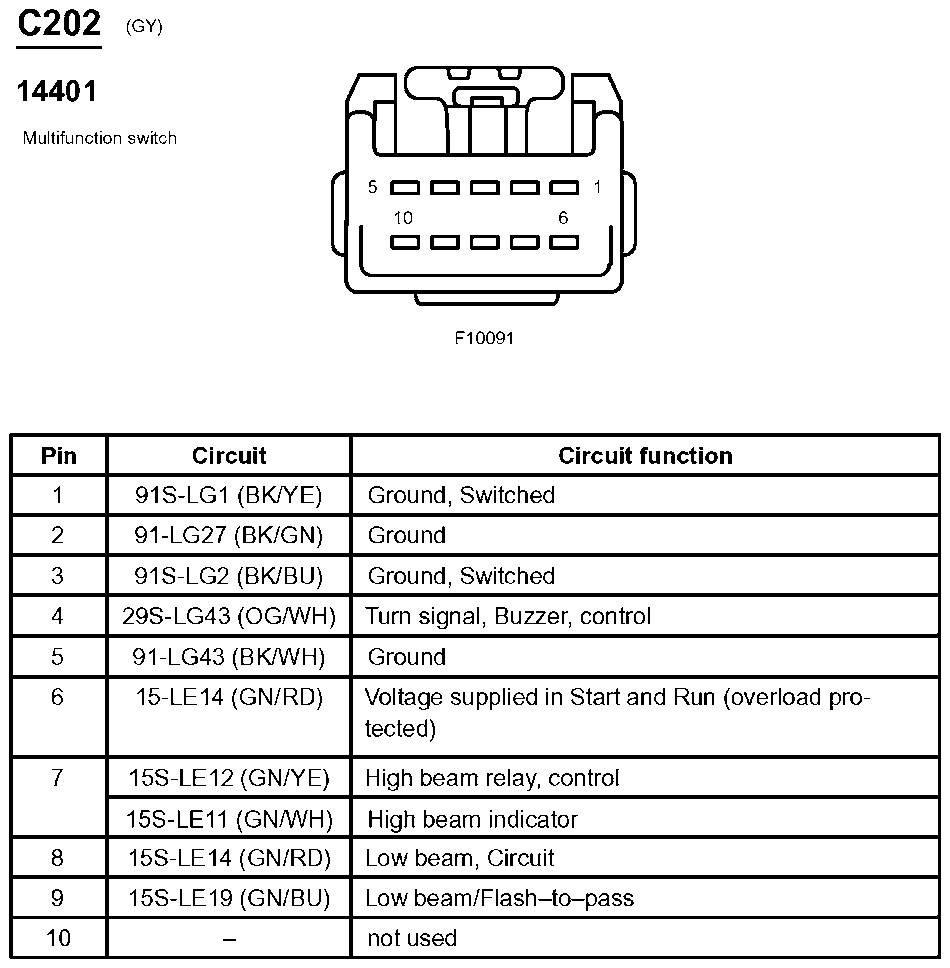

Fig 72: Multifunction Switch Connector End View (C202)
Courtesy of FORD MOTOR CO.

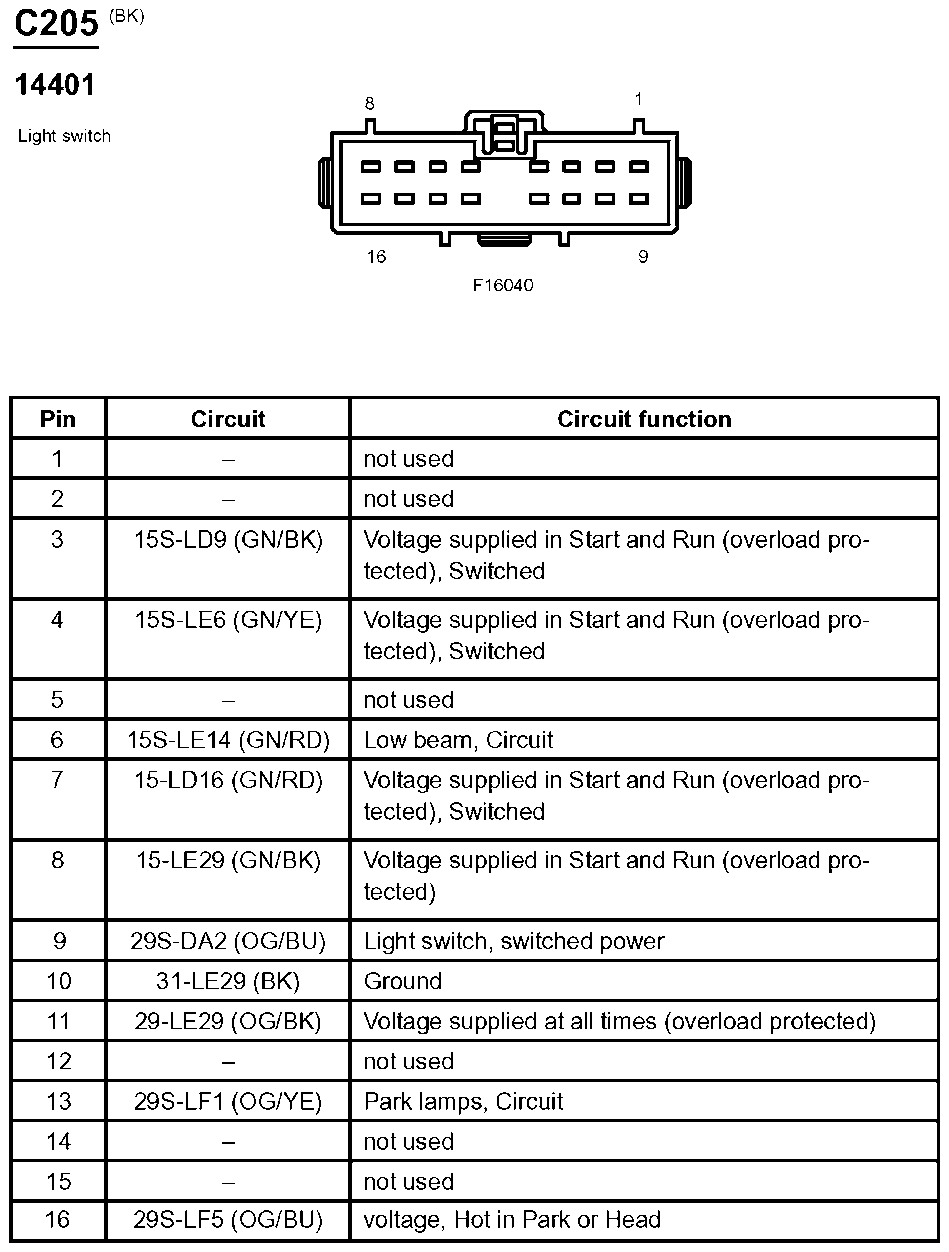

Fig 73: Main Light Switch Connector End View (C205)
Courtesy of FORD MOTOR CO.

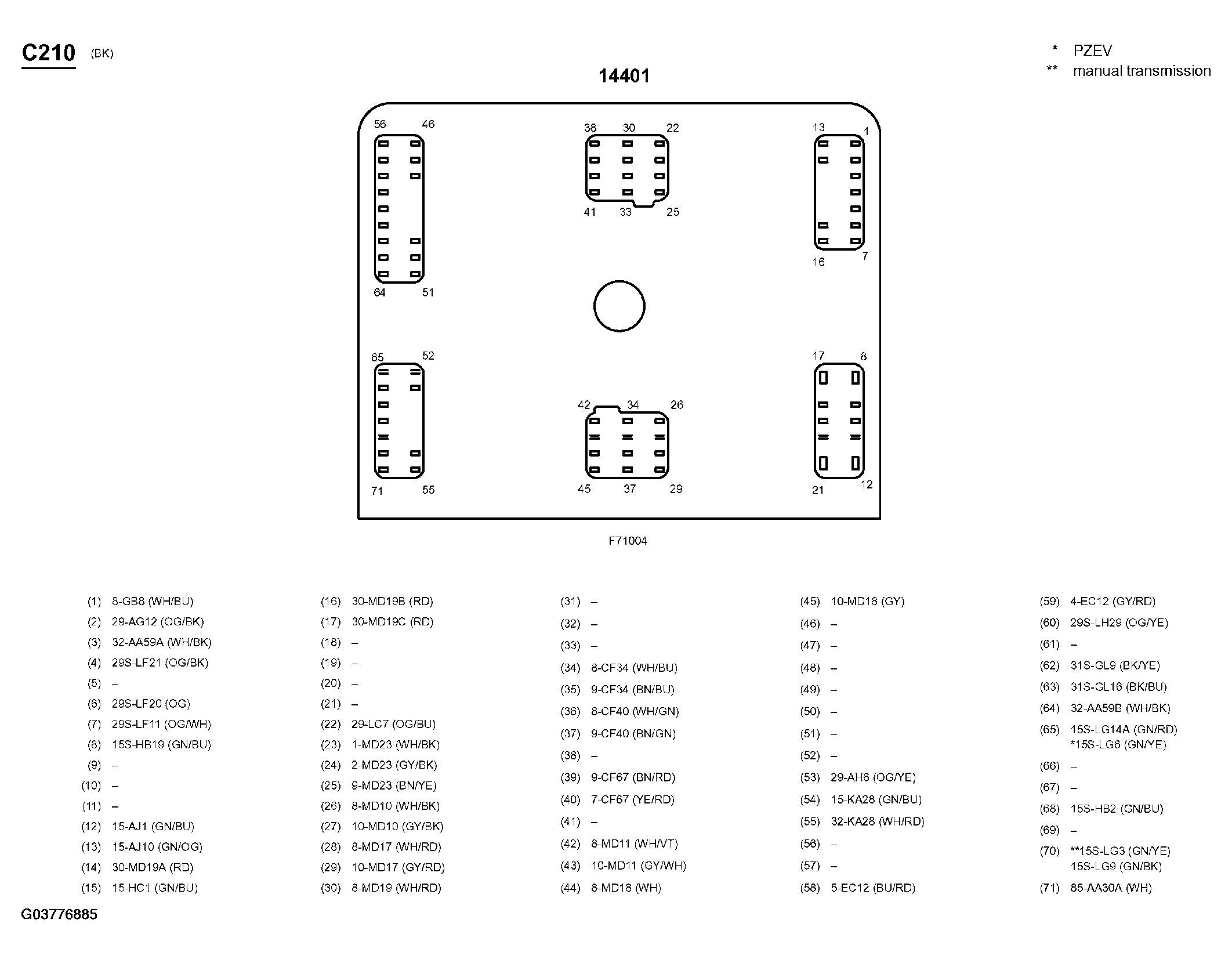

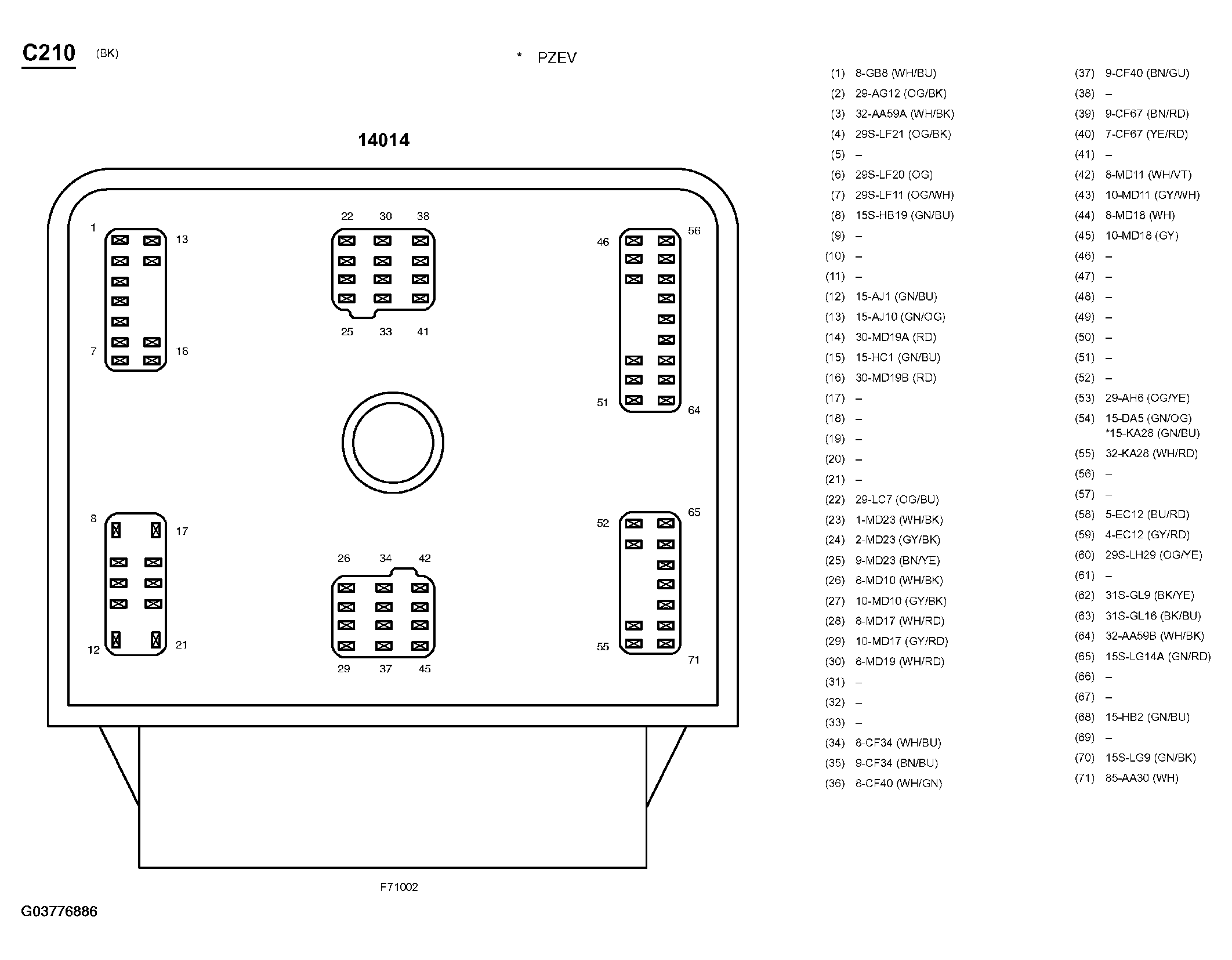

Fig 74: Inline Connector End View (C210)
Courtesy of FORD MOTOR CO.
Fig 75: Inline Connector End View (C210)
Courtesy of FORD MOTOR CO.

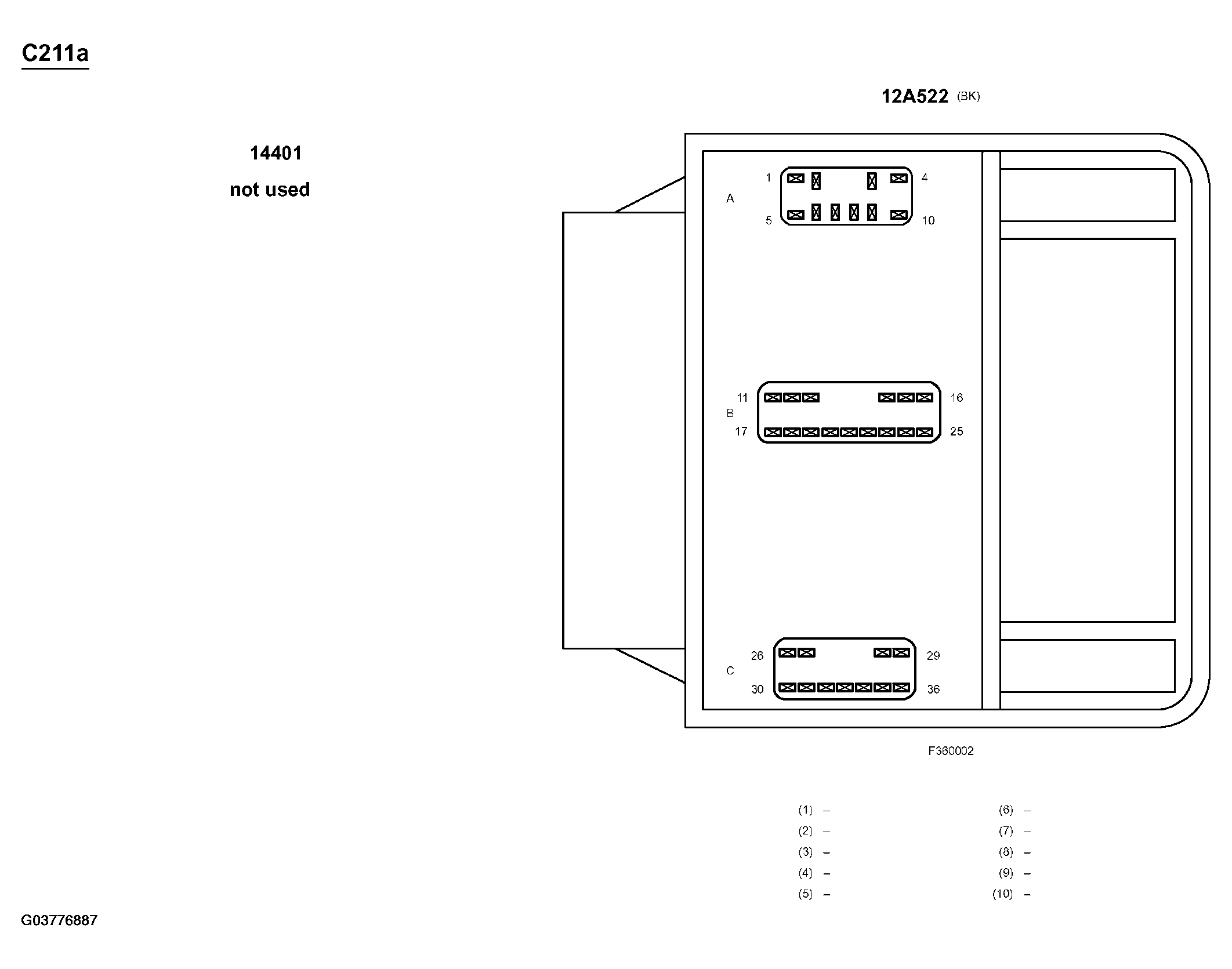

Fig 76: Inline Connector End View (C211a)
Courtesy of FORD MOTOR CO.

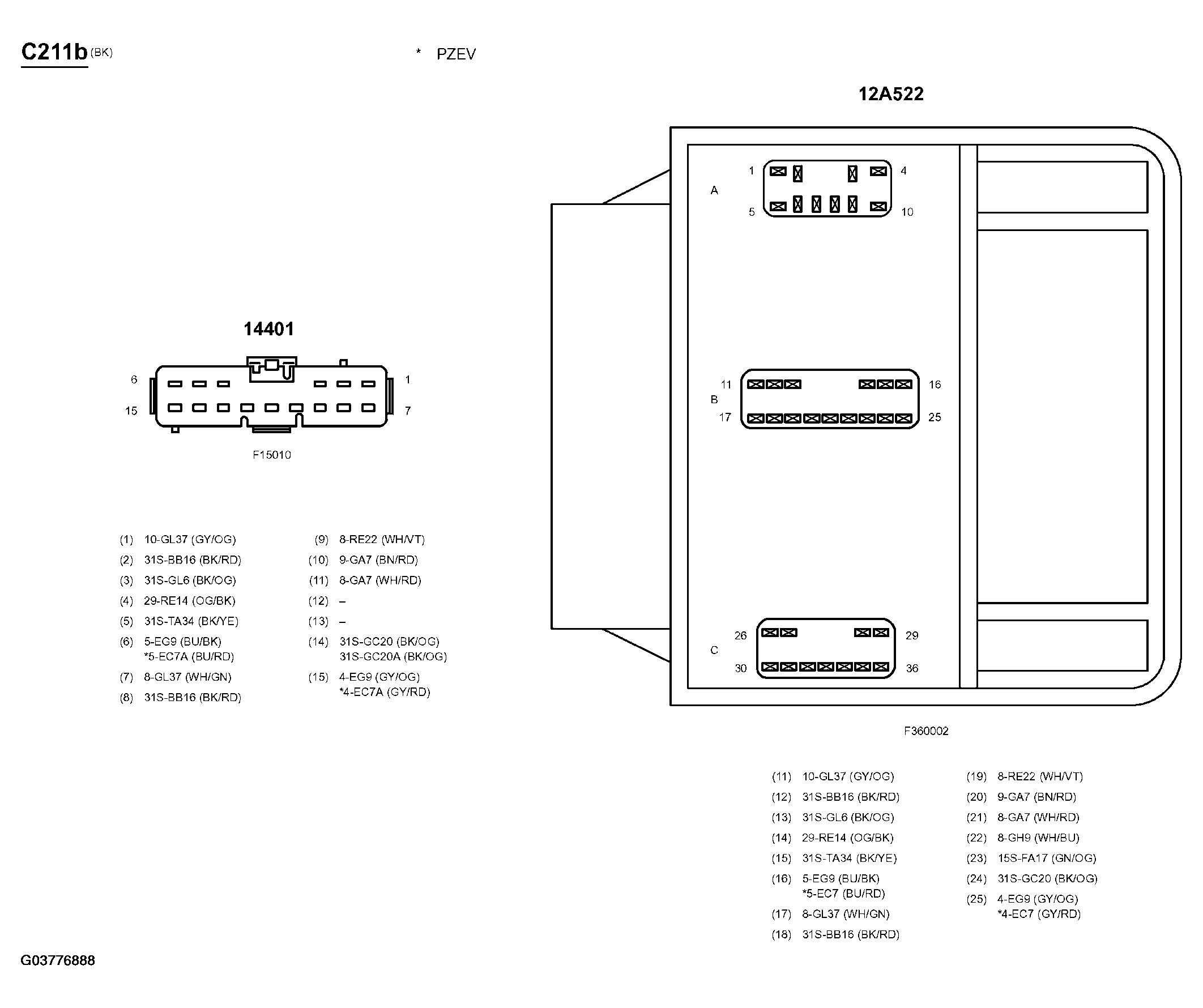

Fig 77: Inline Connector End View (C211b)
Courtesy of FORD MOTOR CO.

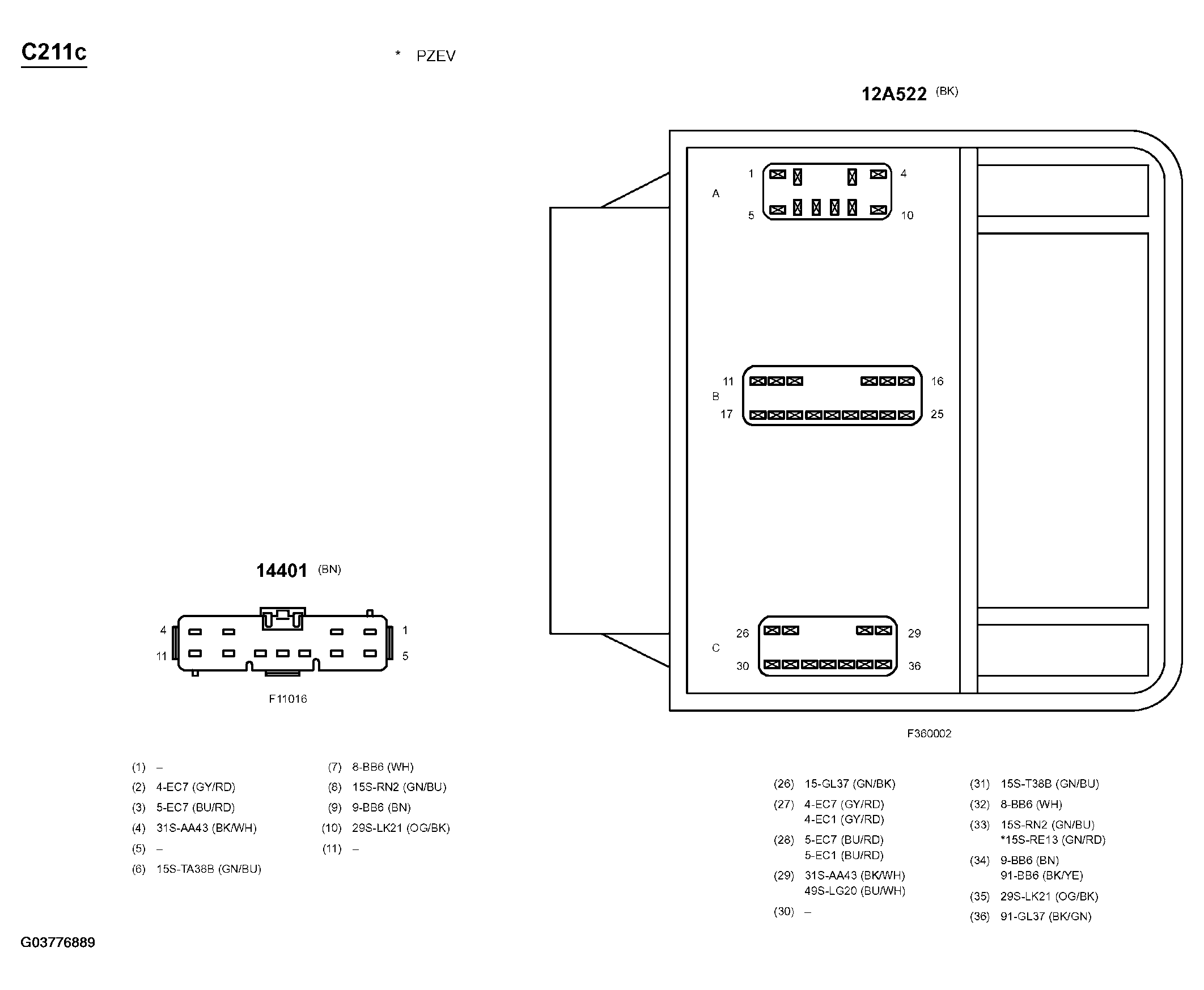

Fig 78: Inline Connector End View (C211c)
Courtesy of FORD MOTOR CO.

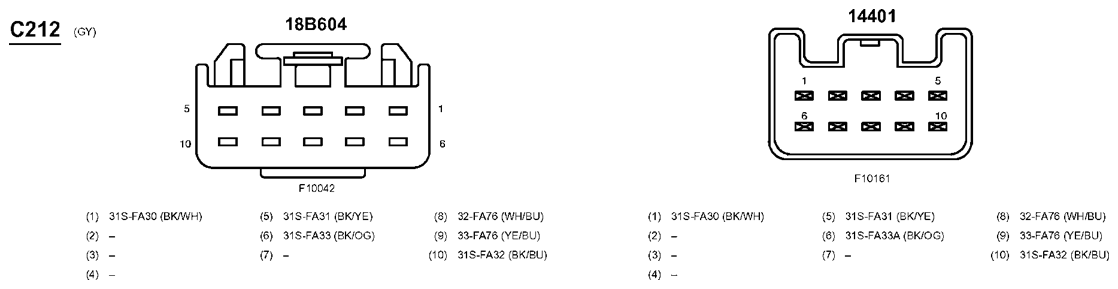

Fig 79: Inline Connector End View (C212)
Courtesy of FORD MOTOR CO.

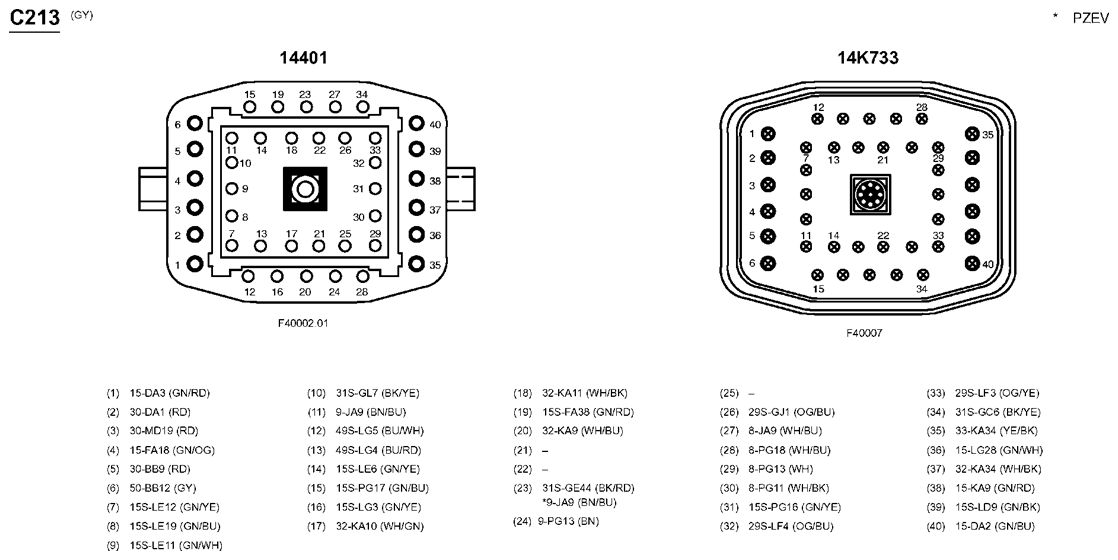

Fig 80: Inline Connector End View (C213)
Courtesy of FORD MOTOR CO.

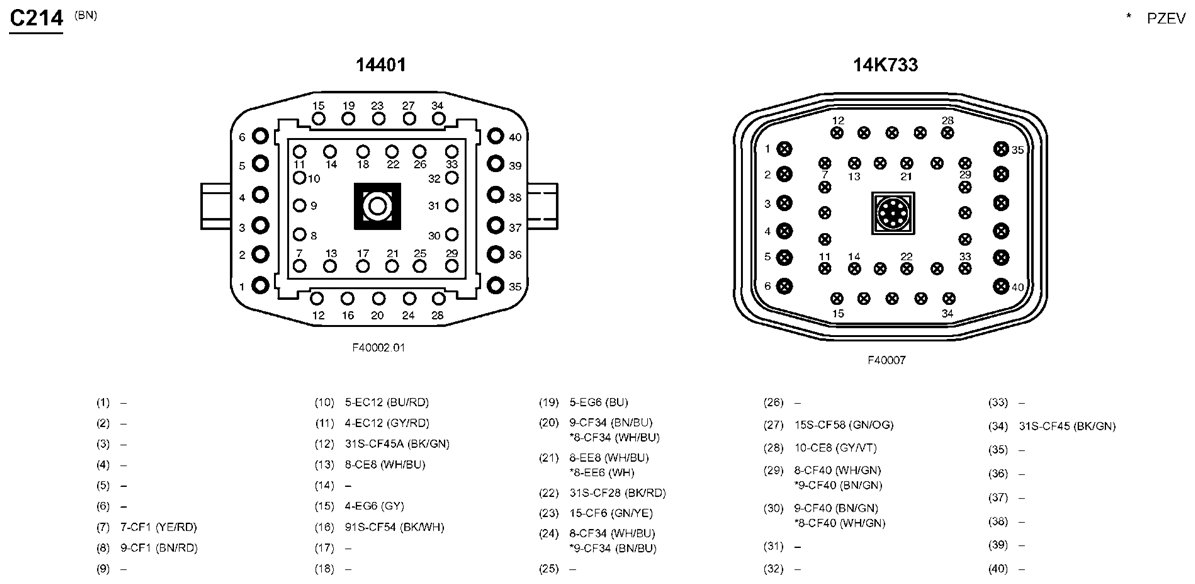

Fig 81: Inline Connector End View (C214)
Courtesy of FORD MOTOR CO.

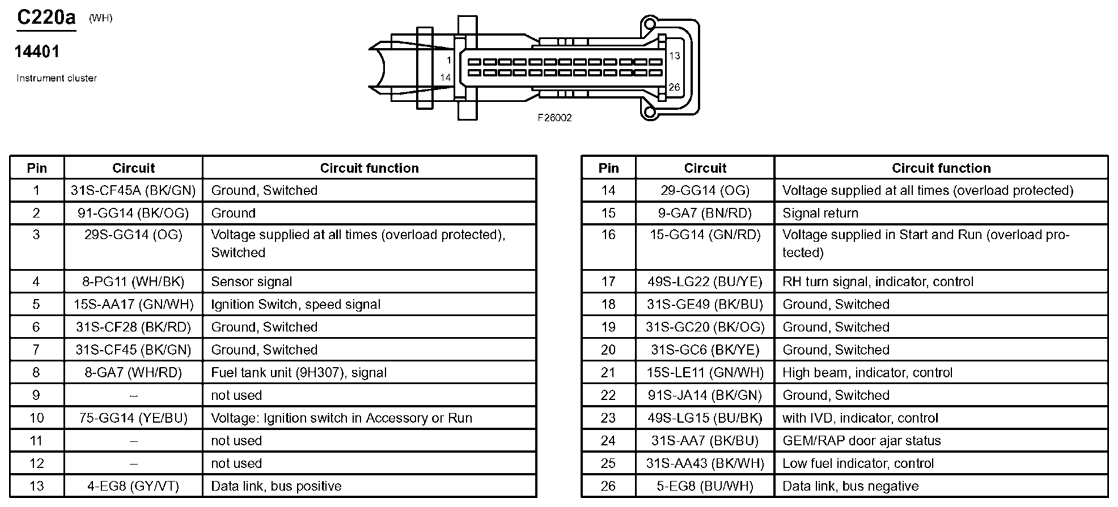

Fig 82: Instrument Cluster Connector End View (C220a)
Courtesy of FORD MOTOR CO.

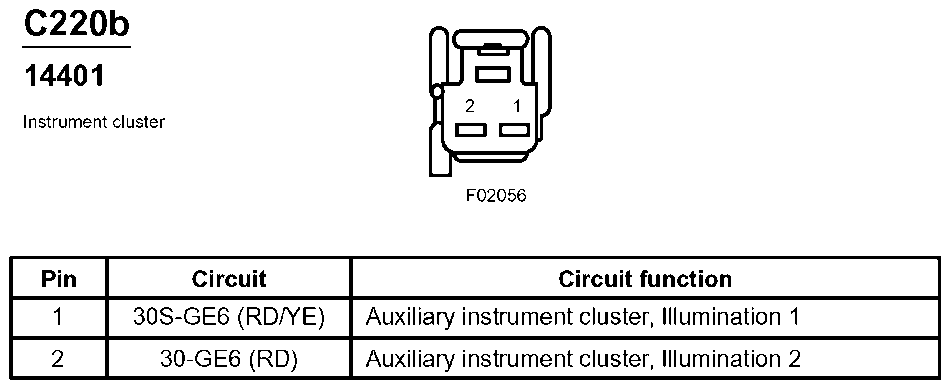

Fig 83: Instrument Cluster Connector End View (C220b)
Courtesy of FORD MOTOR CO.

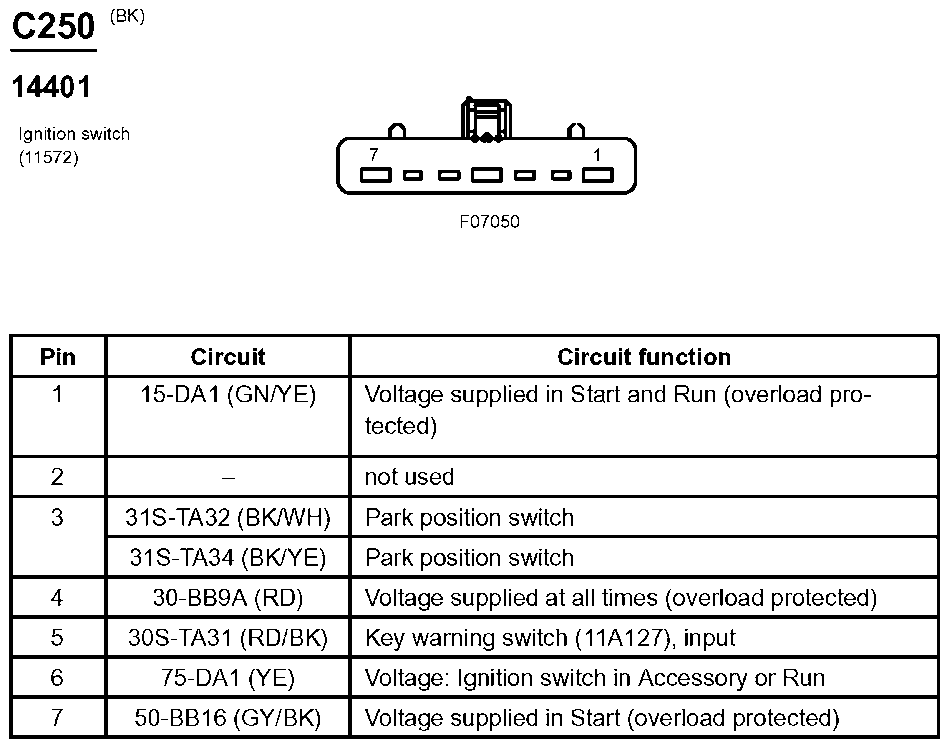

Fig 84: Ignition Switch Connector End View (C250)
Courtesy of FORD MOTOR CO.

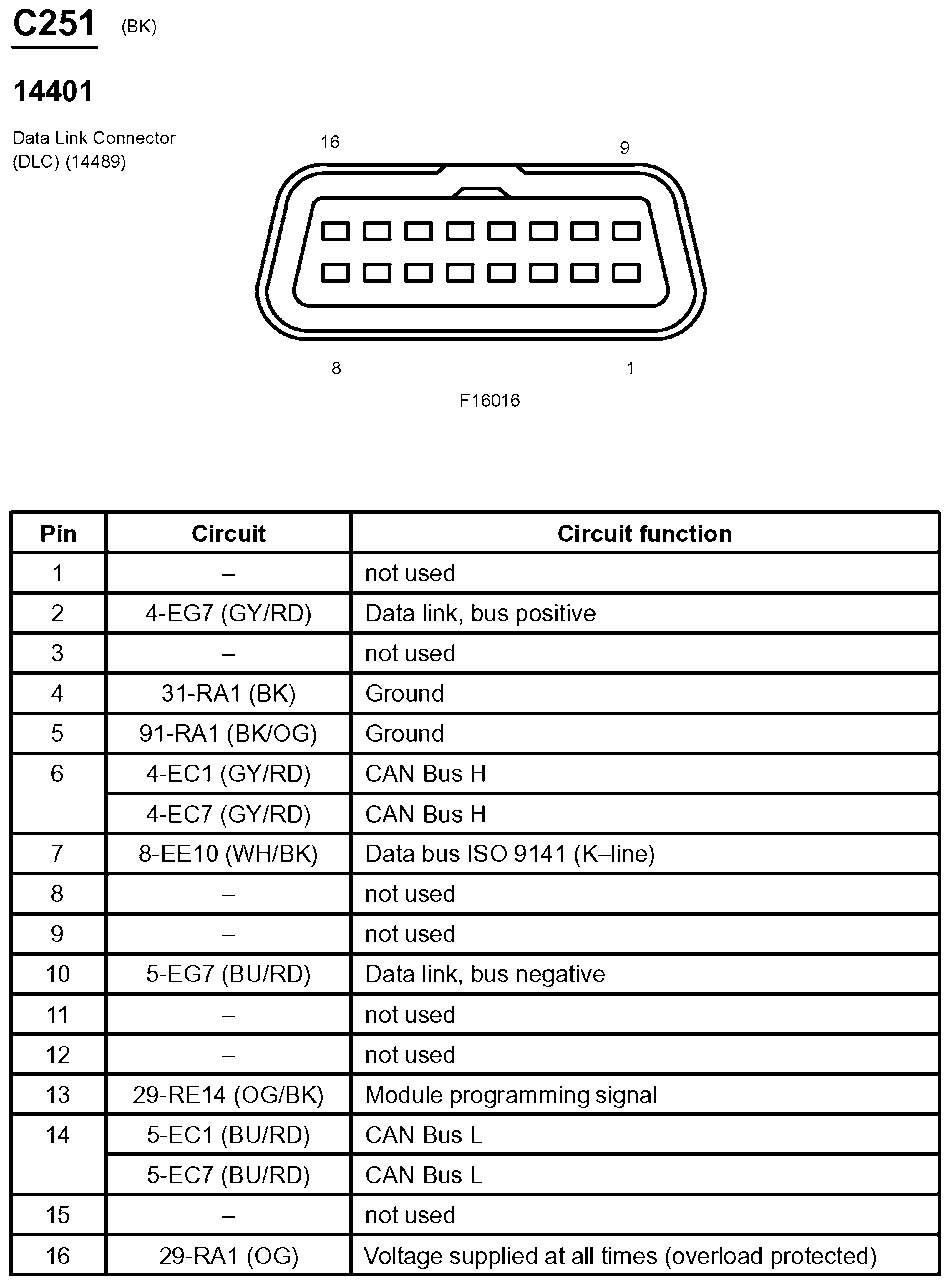

Fig 85: Data Link Connector (DLC) Connector End View (C251)
Courtesy of FORD MOTOR CO.

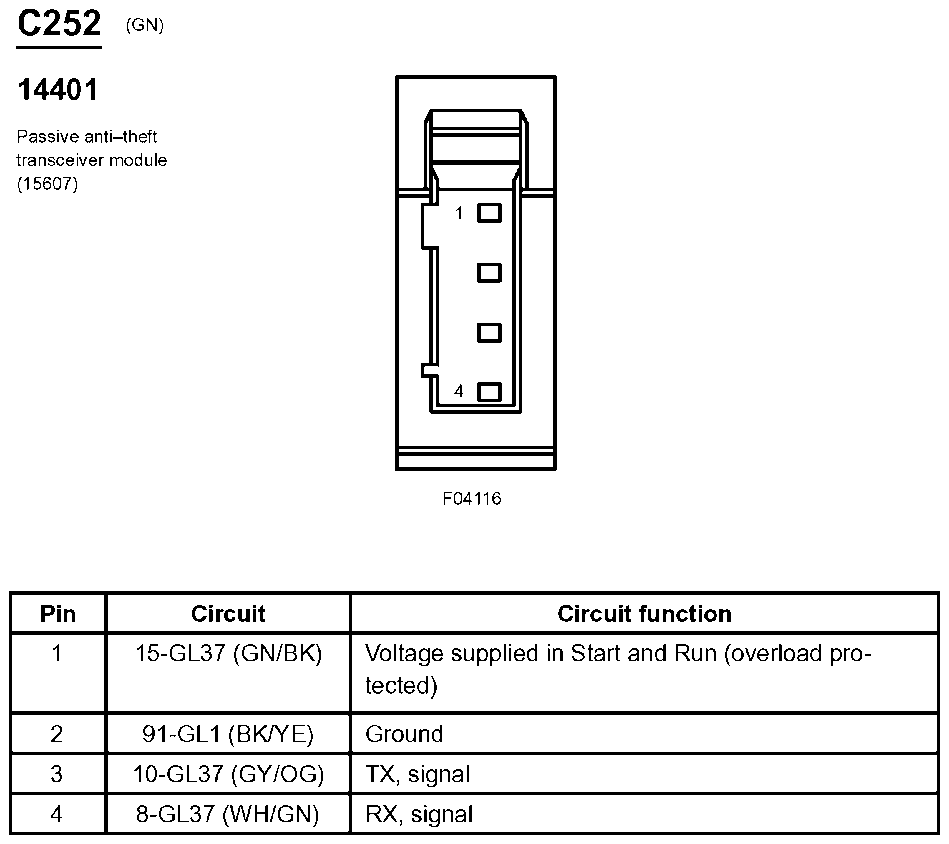

Fig 86: Passive Anti-Theft Transceiver Module Connector End View (C252)
Courtesy of FORD MOTOR CO.

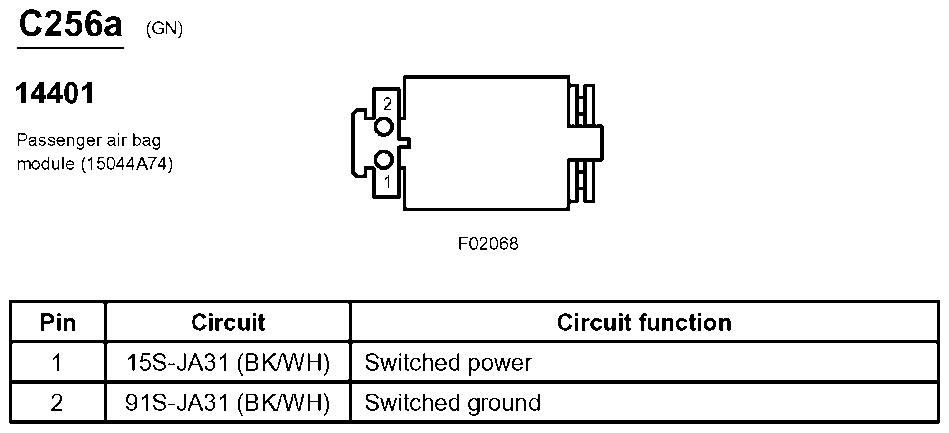

Fig 87: Passenger Air Bag Module Connector End View (C256a)
Courtesy of FORD MOTOR CO.

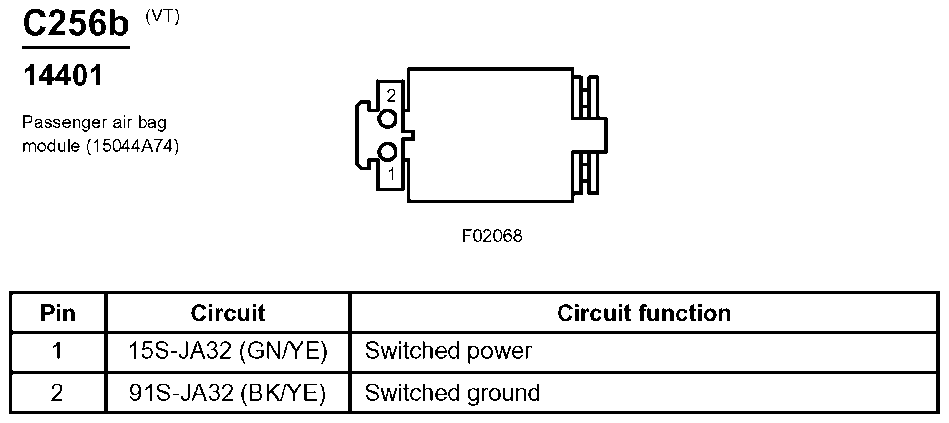

Fig 88: Passenger Air Bag Module Connector End View (C256b)
Courtesy of FORD MOTOR CO.

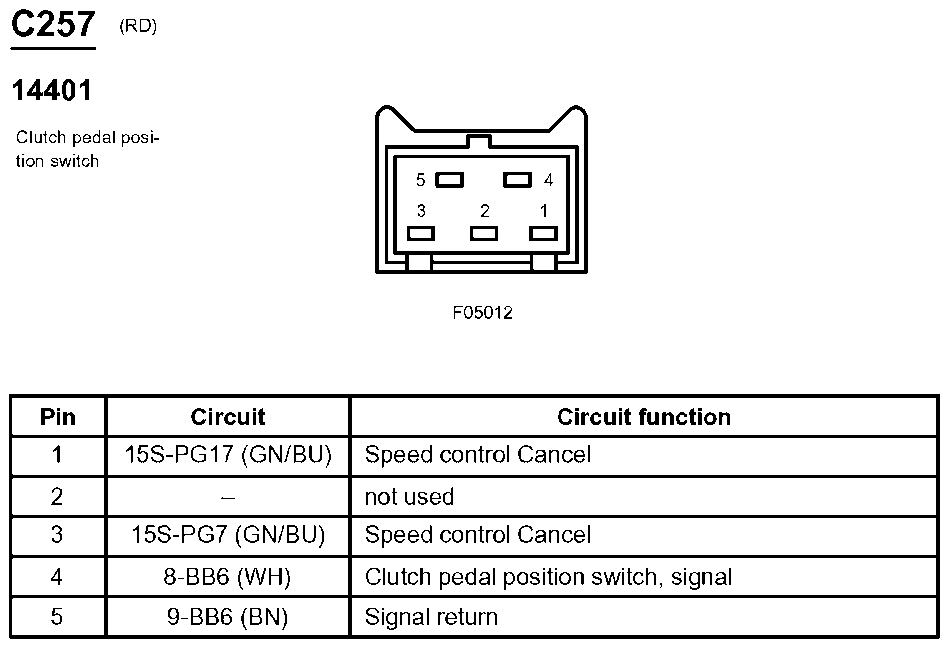

Fig 89: Inline Connector End View (C257)
Courtesy of FORD MOTOR CO.

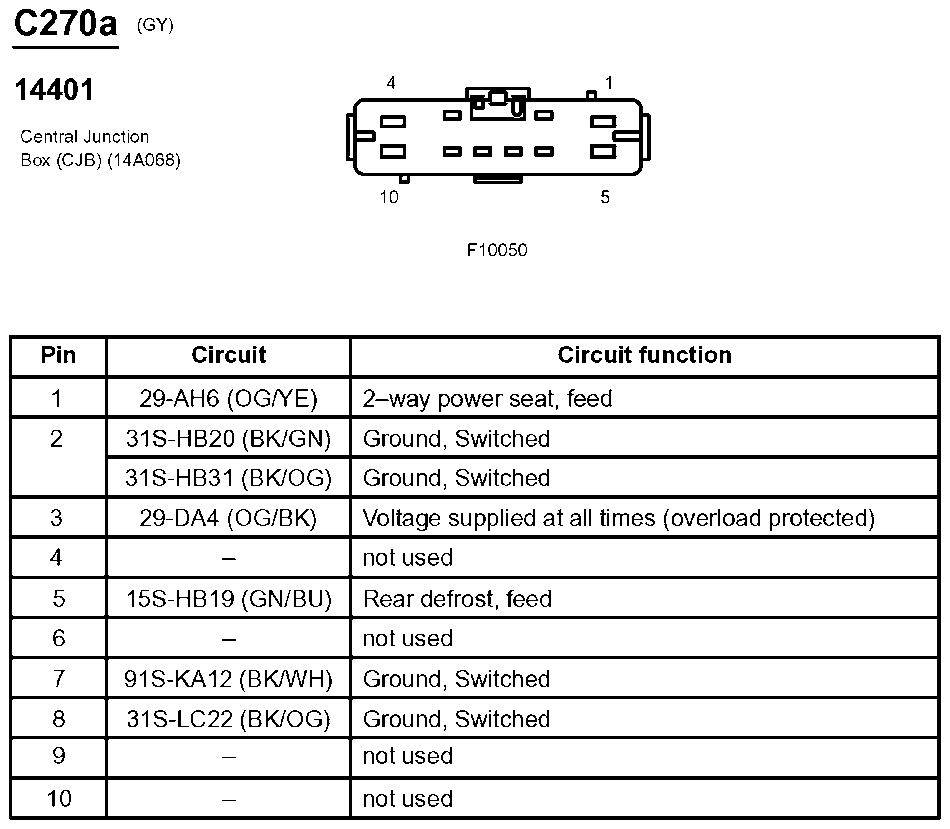

Fig 90: Central Junction Box (CJB) Connector End View (C270a)
Courtesy of FORD MOTOR CO.

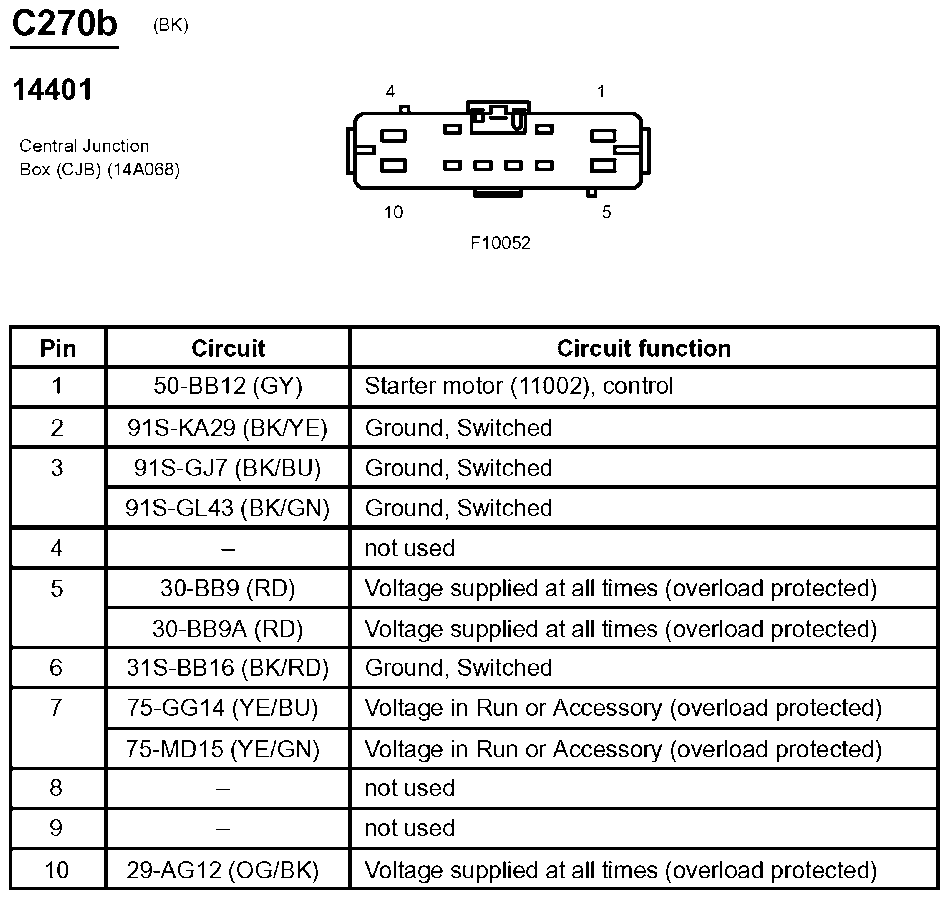

Fig 91: Central Junction Box (CJB) Connector End View (C270b)
Courtesy of FORD MOTOR CO.

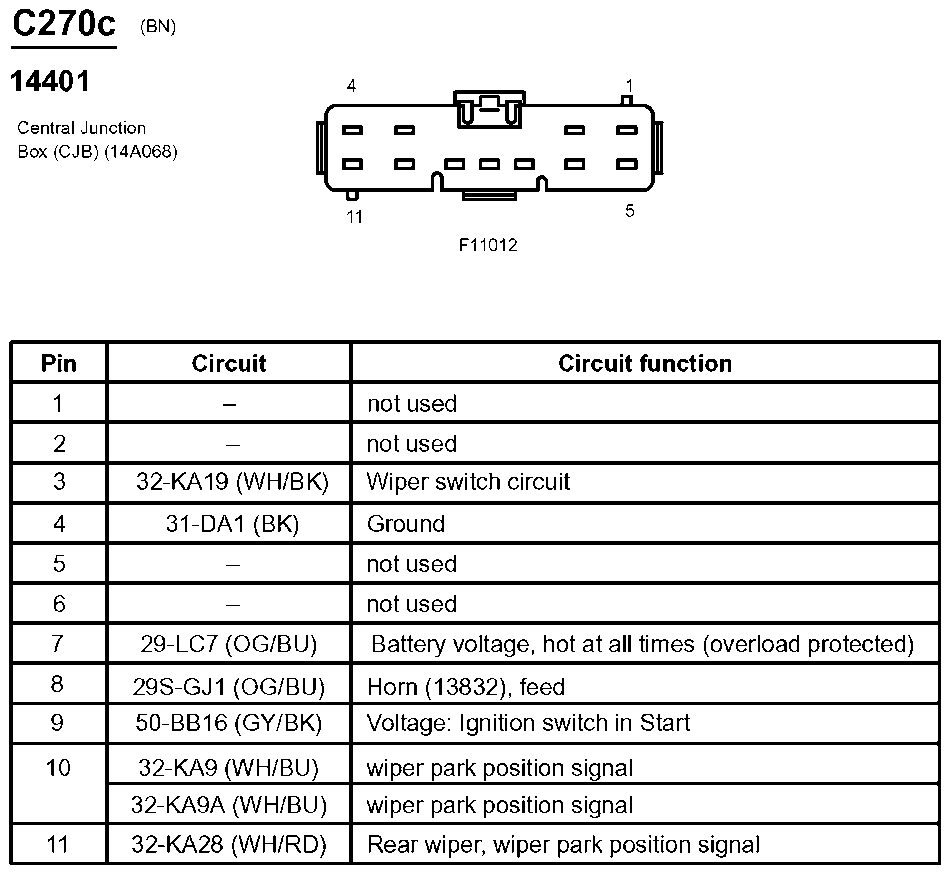

Fig 92: Central Junction Box (CJB) Connector End View (C270c)
Courtesy of FORD MOTOR CO.

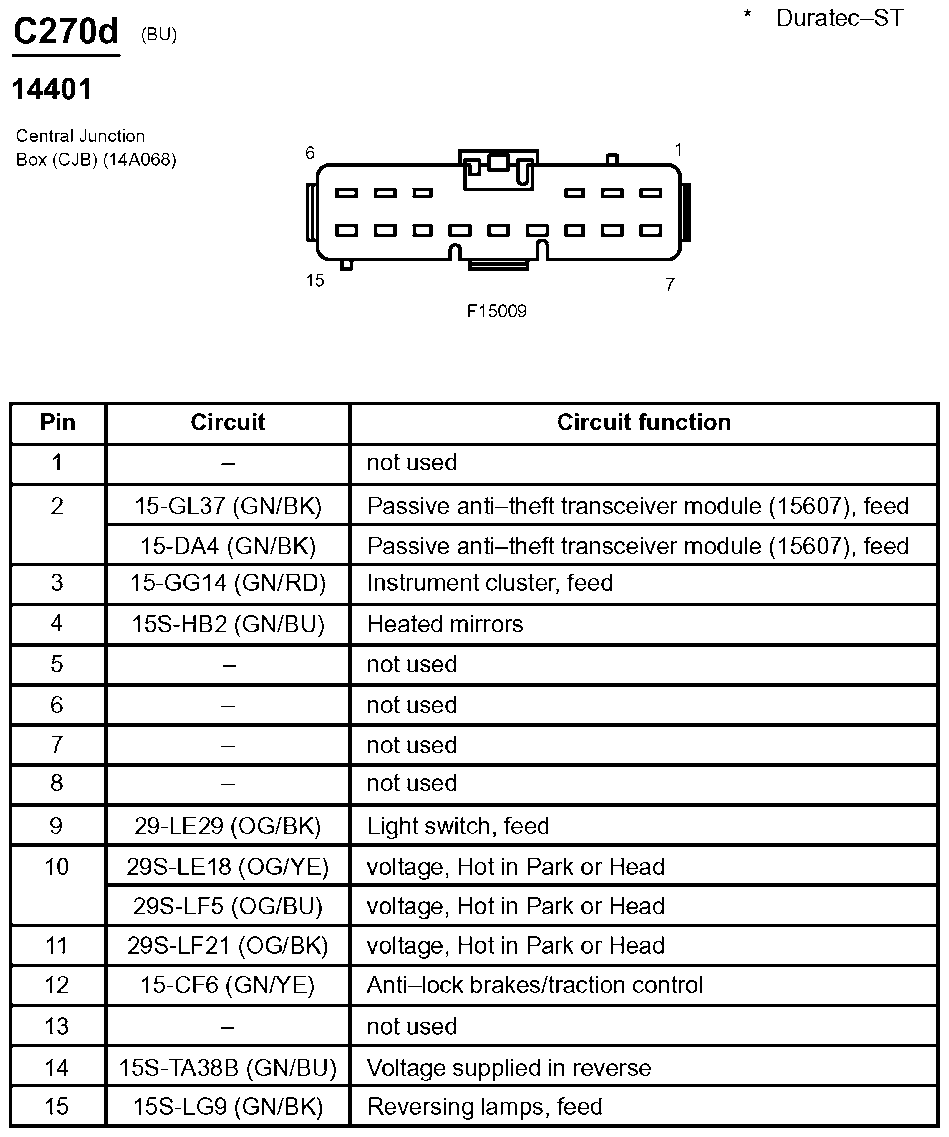

Fig 93: Central Junction Box (CJB) Connector End View (C270d)
Courtesy of FORD MOTOR CO.

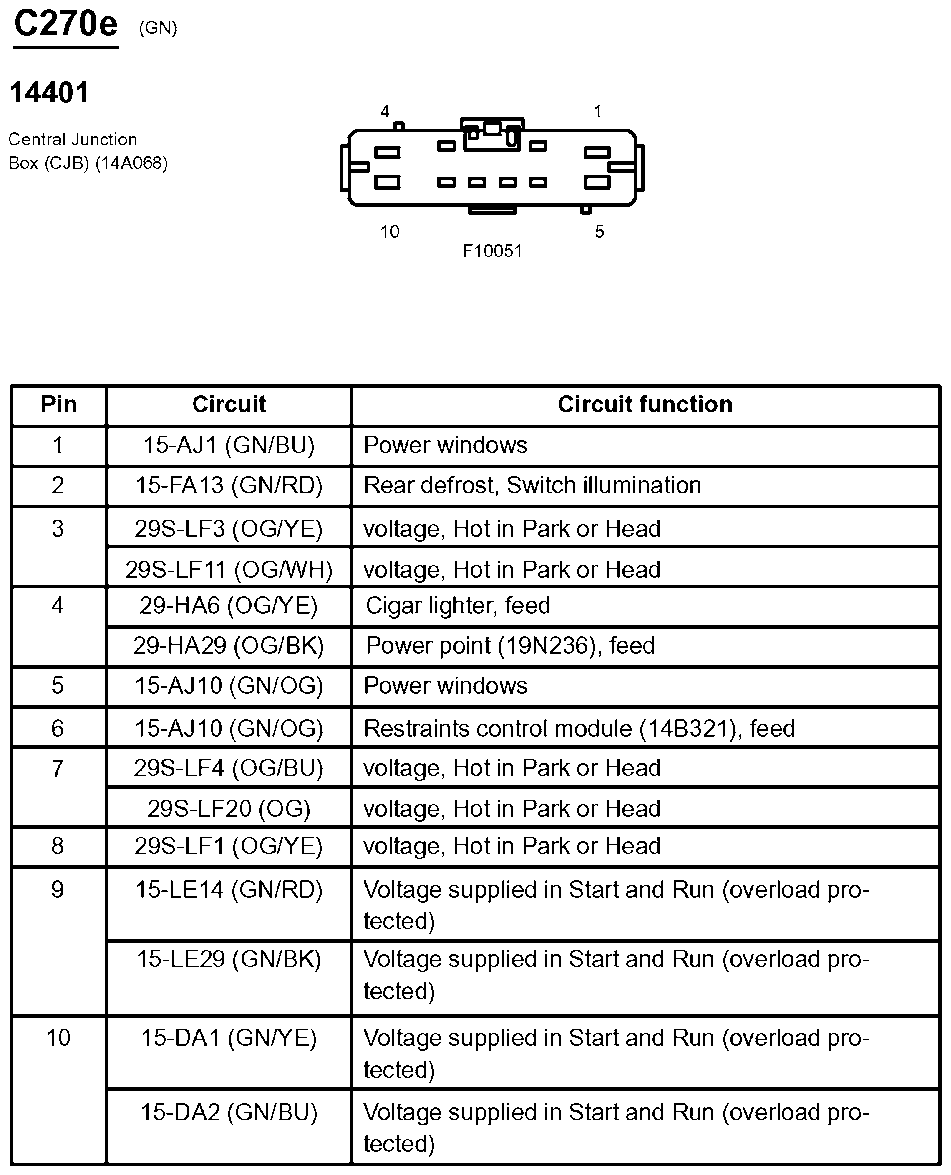

Fig 94: Central Junction Box (CJB) Connector End View (C270e)
Courtesy of FORD MOTOR CO.

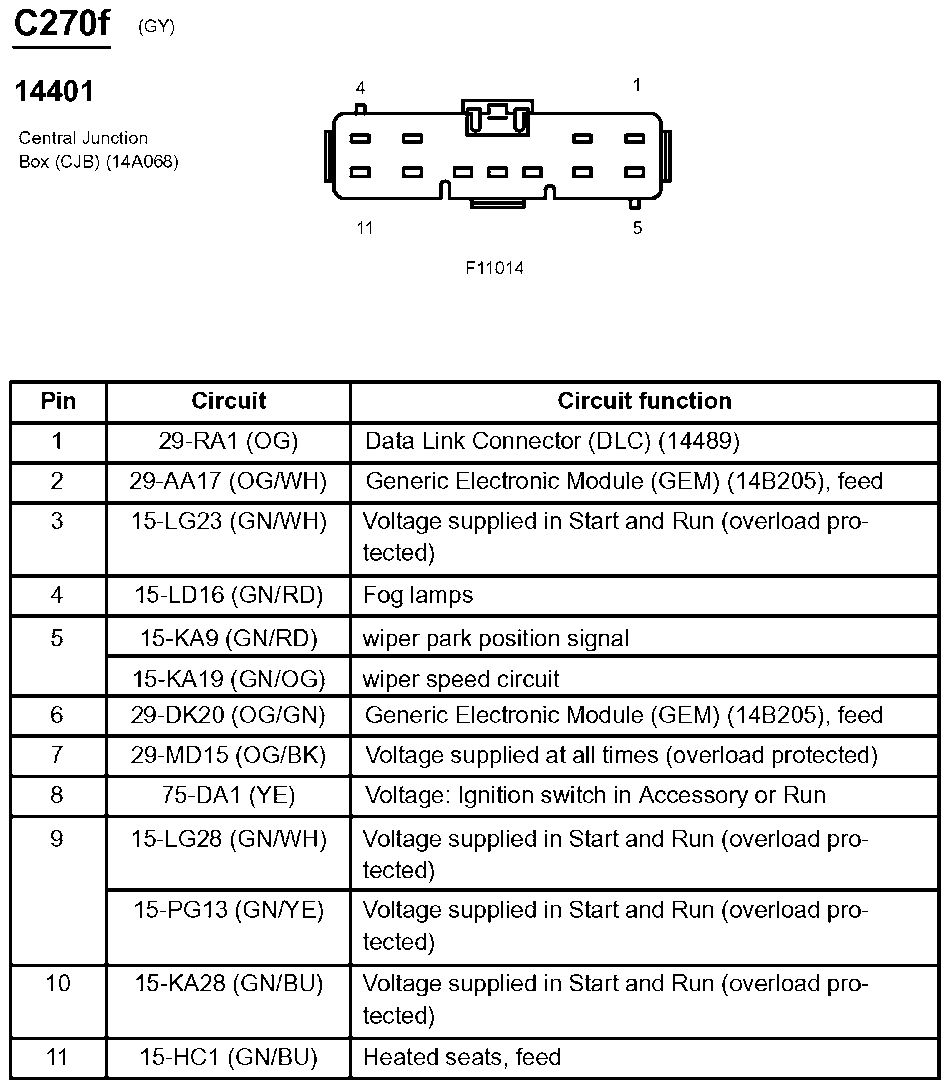

Fig 95: Central Junction Box (CJB) Connector End View (C270f)
Courtesy of FORD MOTOR CO.

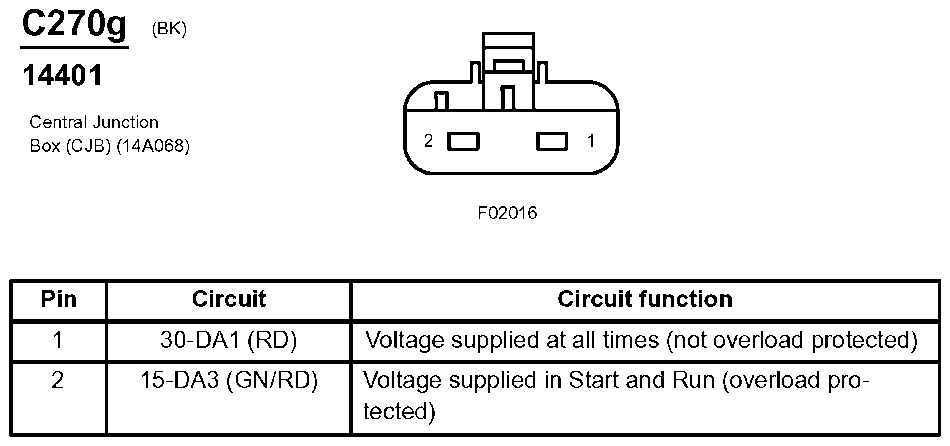

Fig 96: Central Junction Box (CJB) Connector End View (C270g)
Courtesy of FORD MOTOR CO.

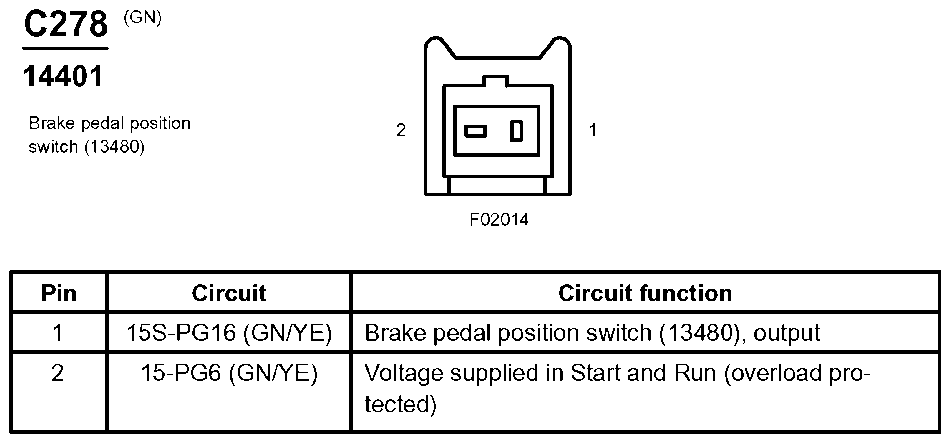

Fig 97: Brake Pedal Position Switch Connector End View (C278)
Courtesy of FORD MOTOR CO.

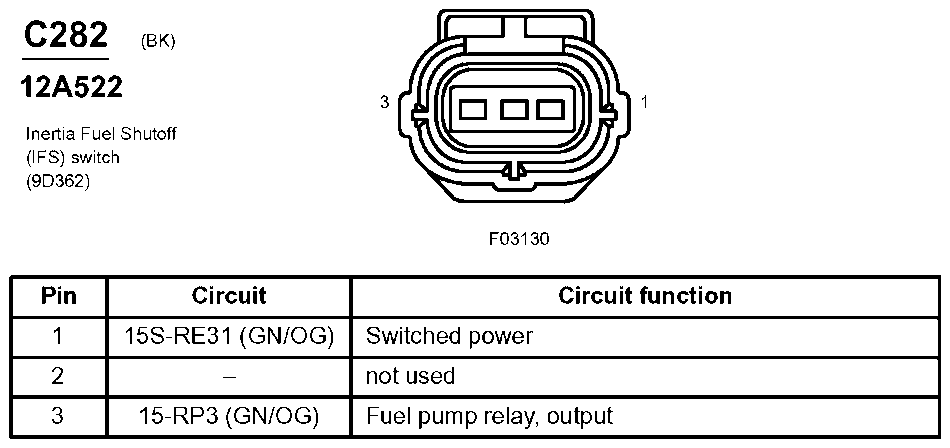

Fig 98: Inertia Fuel Shutoff (IFS) Switch Connector End View (C282)
Courtesy of FORD MOTOR CO.

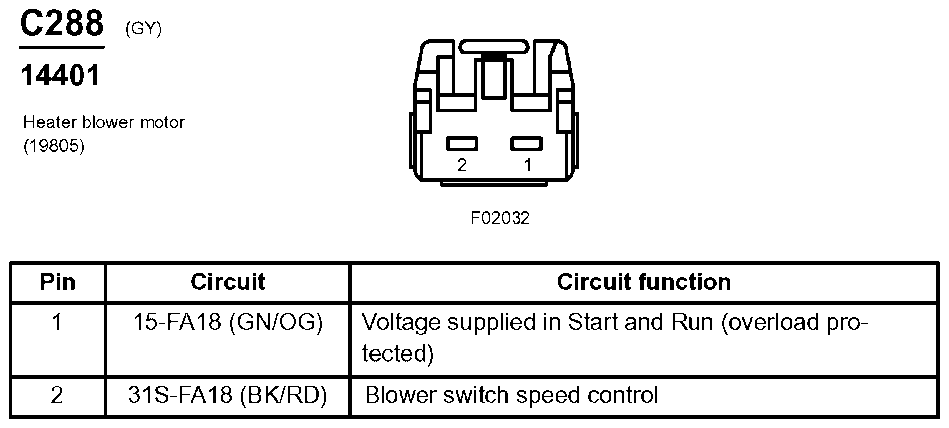

Fig 99: Heater Blower Motor Connector End View (C288)
Courtesy of FORD MOTOR CO.

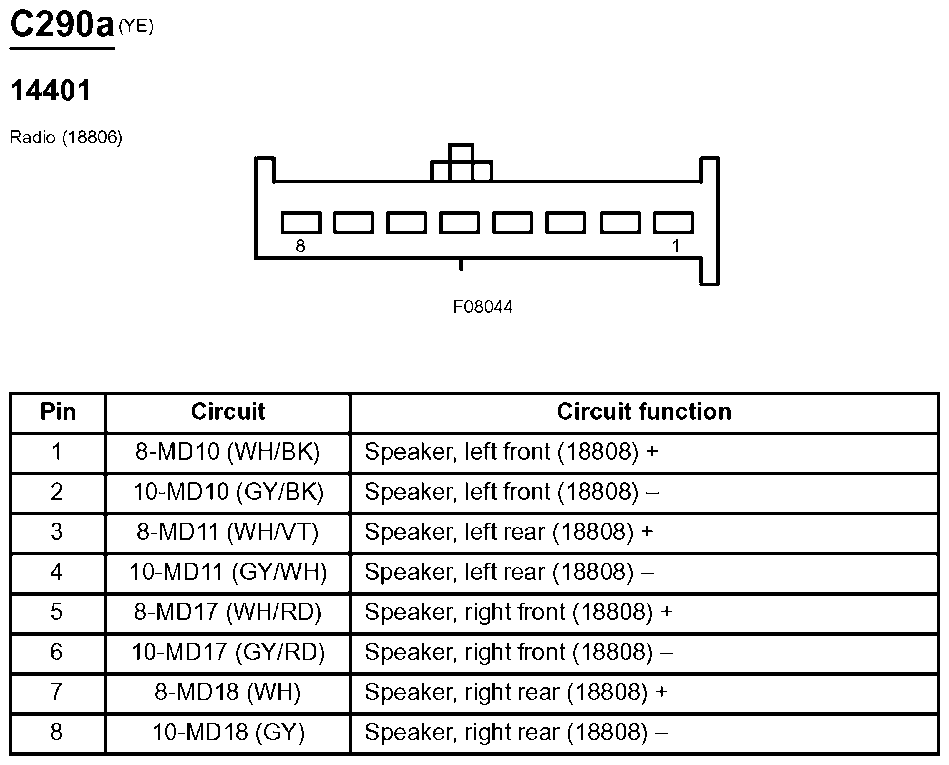

Fig 100: Radio Connector End View (C290a)
Courtesy of FORD MOTOR CO.

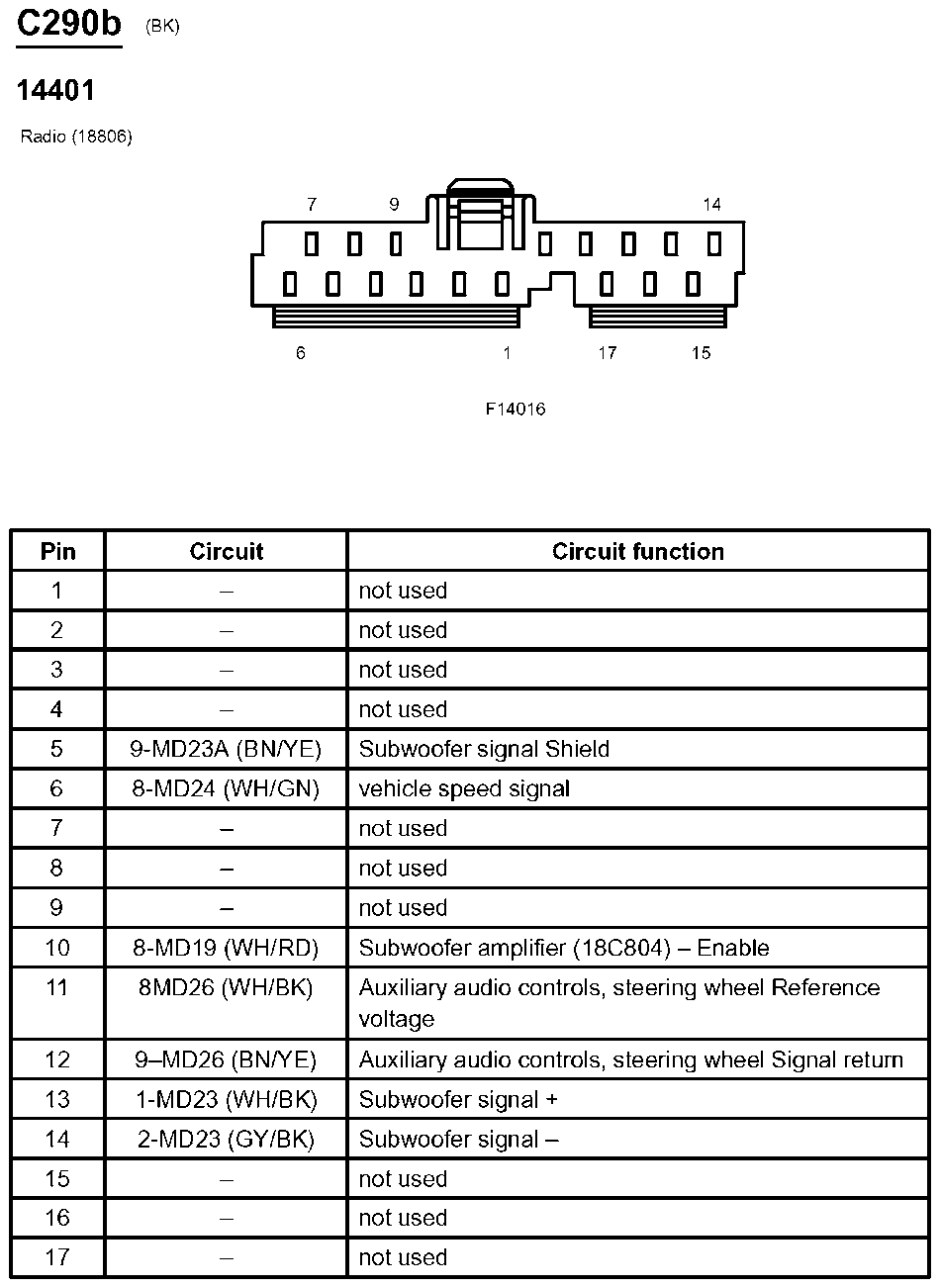

Fig 101: Radio Connector End View (C290b)
Courtesy of FORD MOTOR CO.

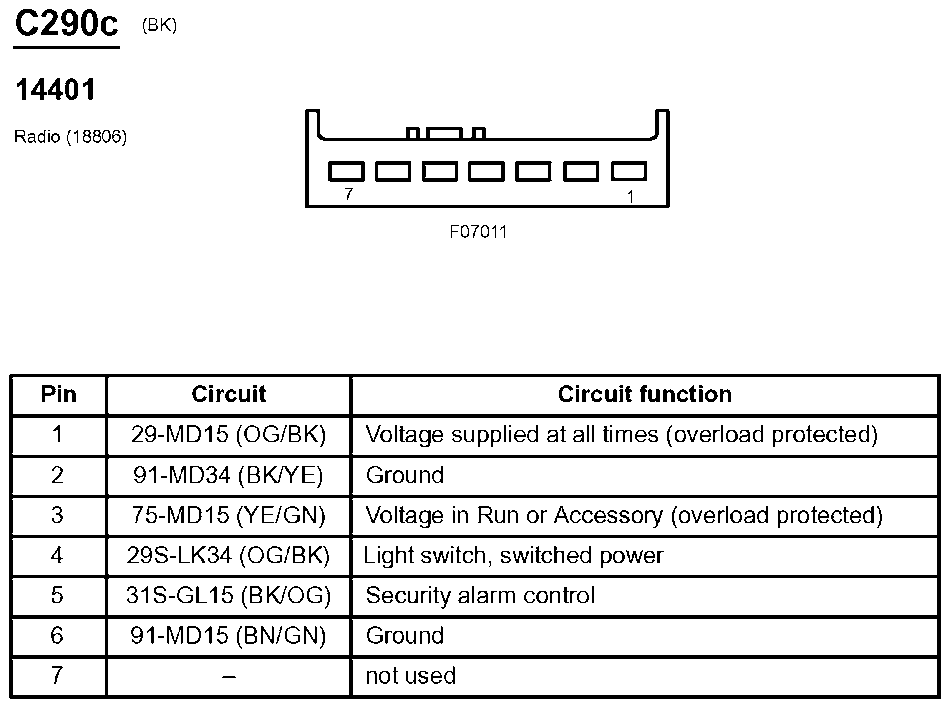

Fig 102: Radio Connector End View (C290c)
Courtesy of FORD MOTOR CO.

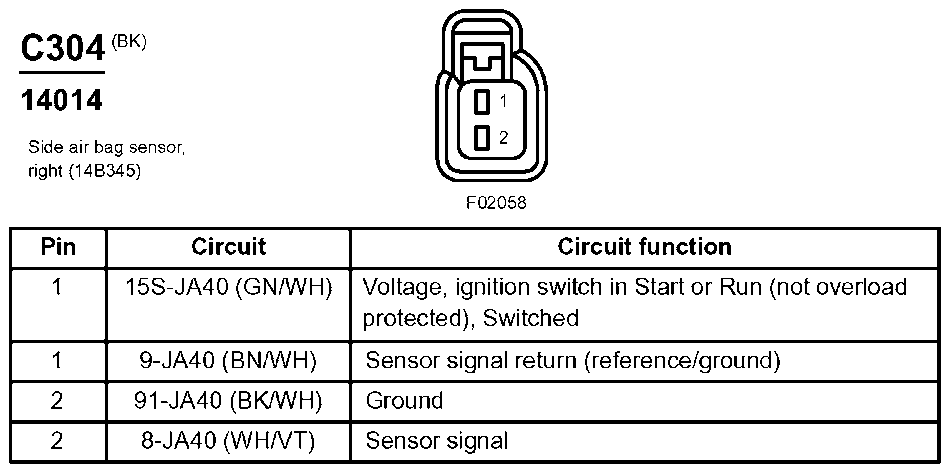

Fig 103: Side Air Bag Sensor, Right Connector End View (C304)
Courtesy of FORD MOTOR CO.

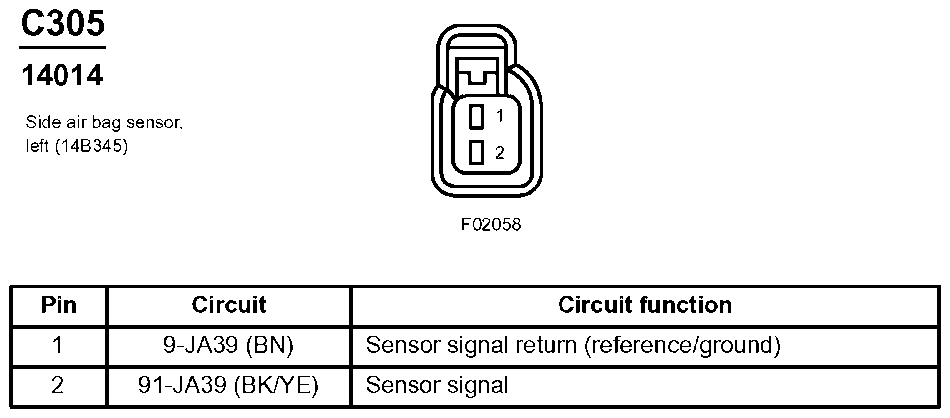

Fig 104: Side Air Bag Sensor, Left Connector End View (C305)
Courtesy of FORD MOTOR CO.

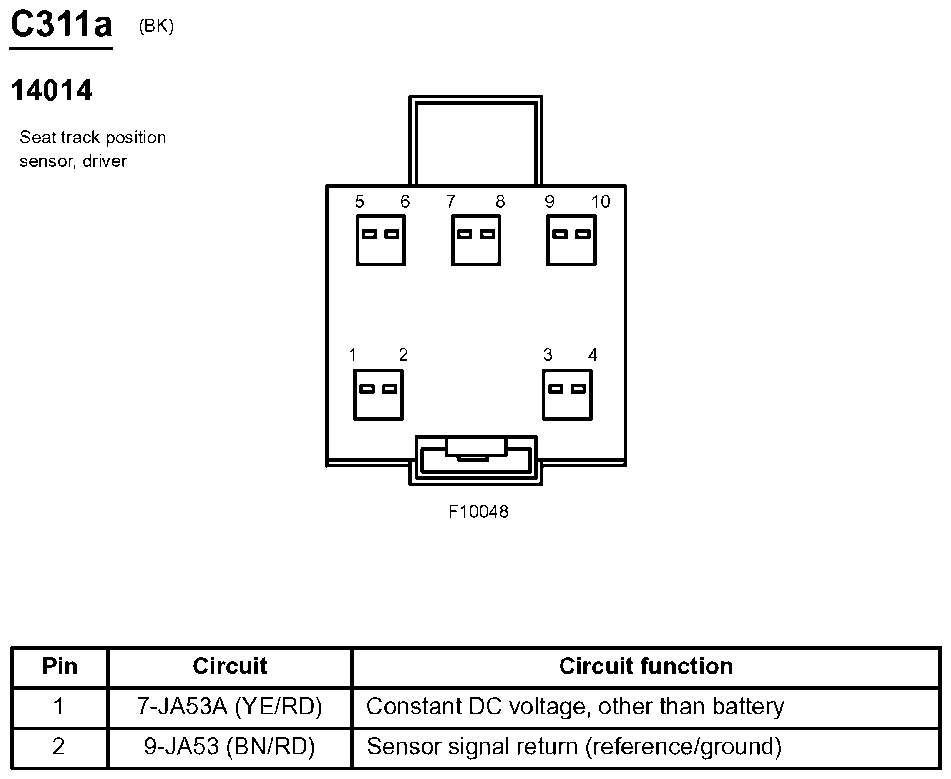

Fig 105: Seat Track Position Sensor, Driver Connector End View (C311a)
Courtesy of FORD MOTOR CO.

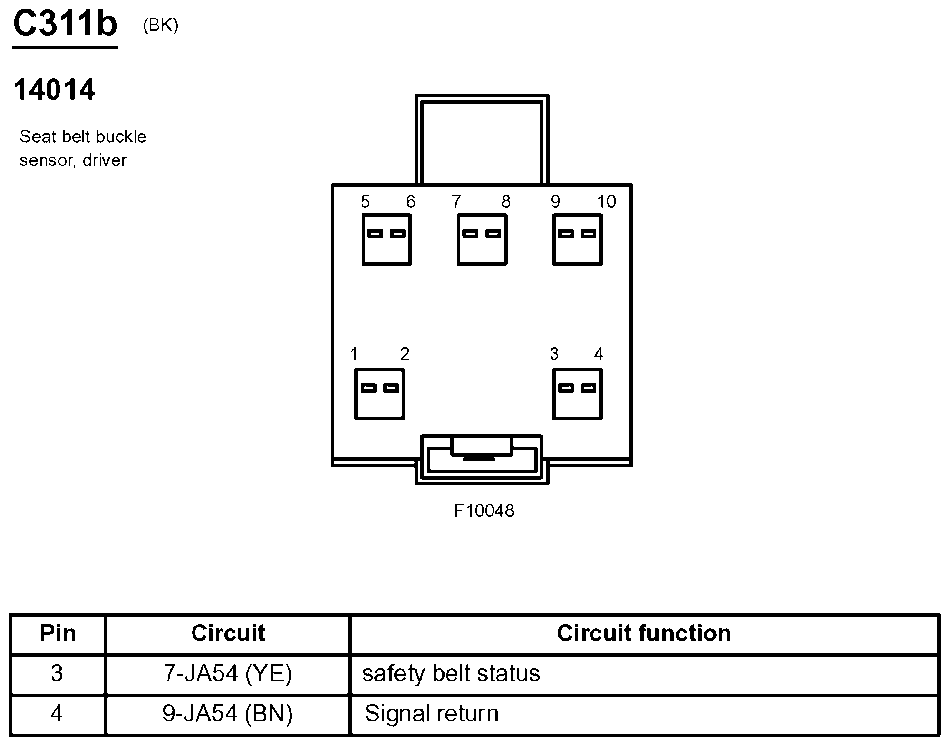

Fig 106: Seat Belt Buckle Sensor, Driver Connector End View (C311b)
Courtesy of FORD MOTOR CO.

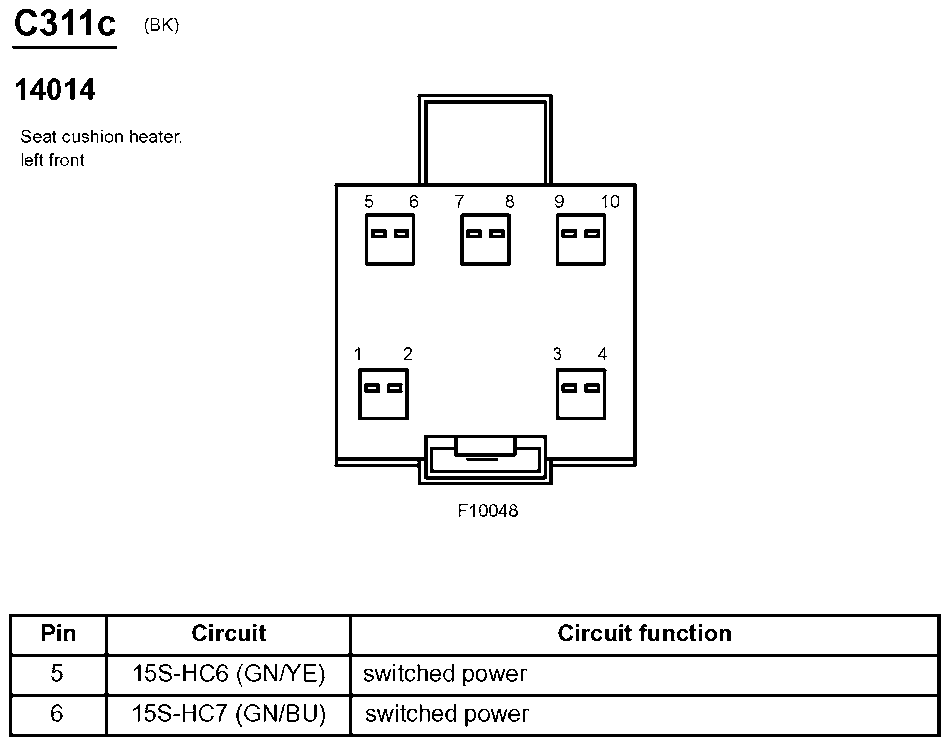

Fig 107: Seat Cushion Heater, Left Front Connector End View (C311c)
Courtesy of FORD MOTOR CO.

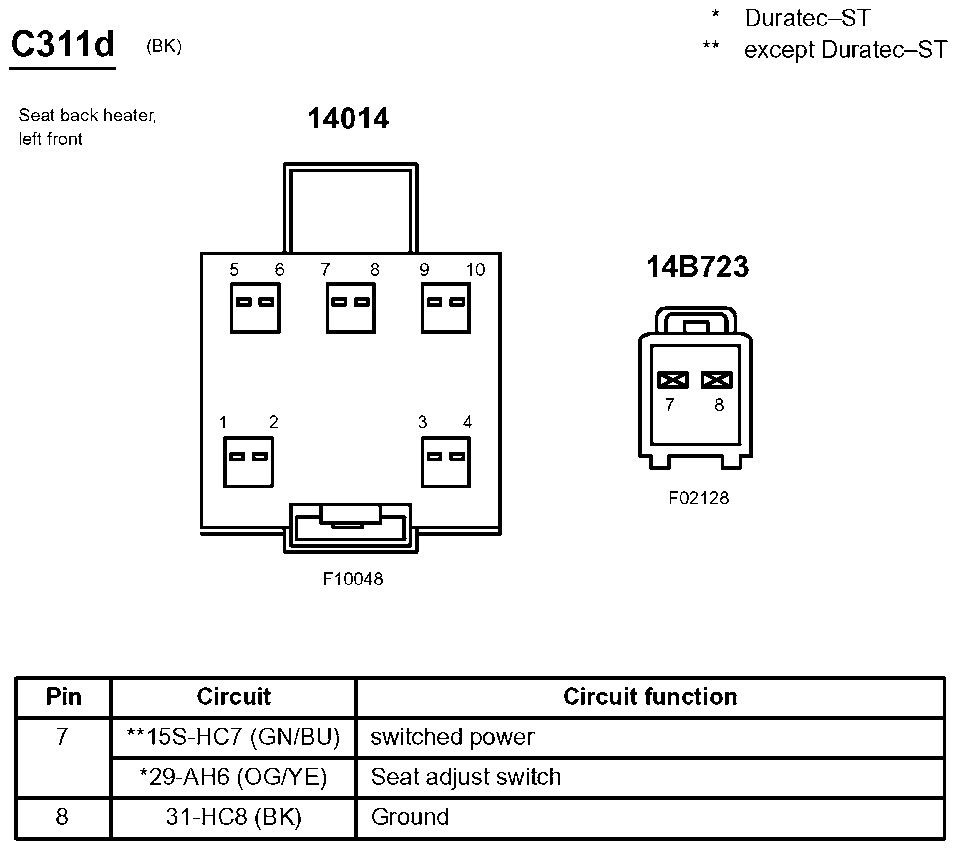

Fig 108: Seat Back Heater, Left Front Connector End View (C311d)
Courtesy of FORD MOTOR CO.
Fig 109: Inline Connector End View (C311e)
Courtesy of FORD MOTOR CO.

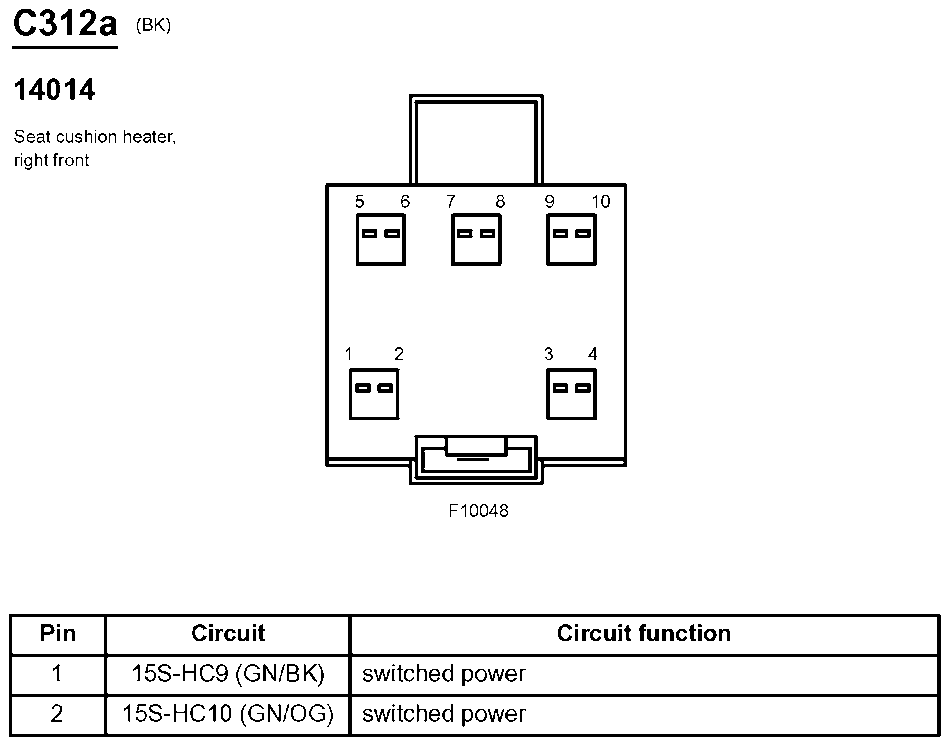

Fig 110: Seat Cushion Heater, Right Front Connector End View (C312a)
Courtesy of FORD MOTOR CO.

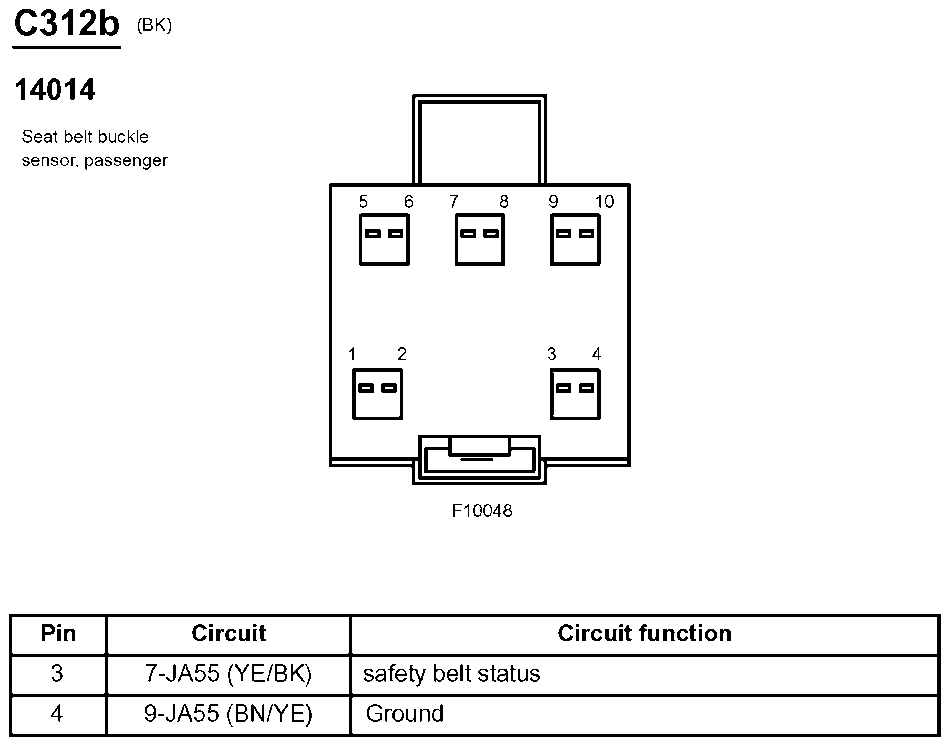

Fig 111: Seat Belt Buckle Sensor, Passenger Connector End View (C312b)
Courtesy of FORD MOTOR CO.

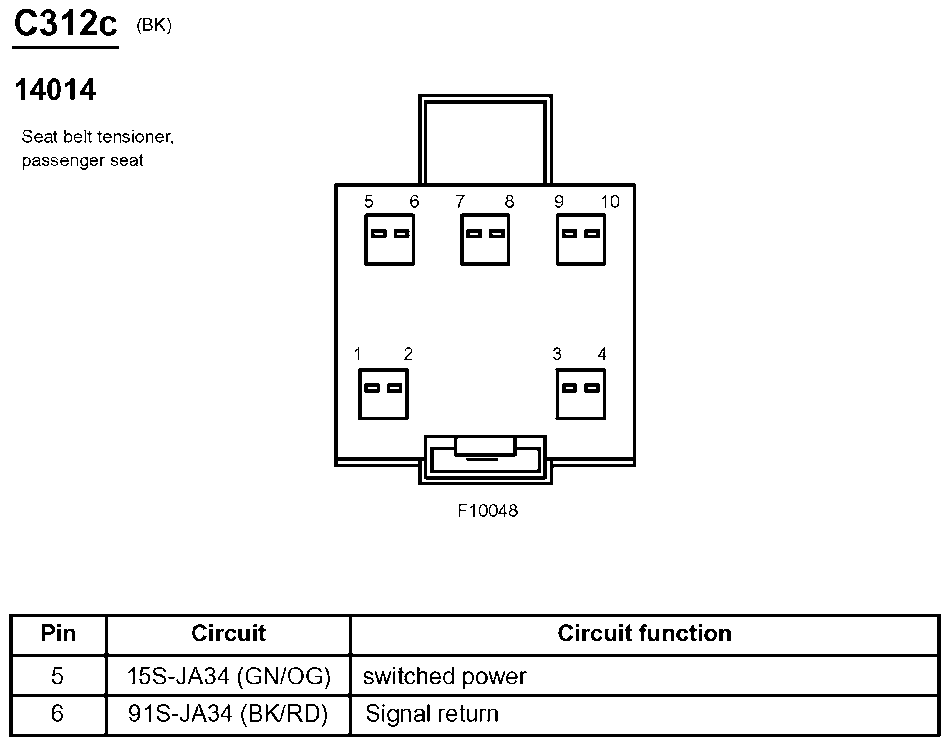

Fig 112: Seat Belt Tensioner Passenger Seat Connector End View (C312c)
Courtesy of FORD MOTOR CO.
Fig 113: Seat Back Heater, Right Front Connector End View (C312d)
Courtesy of FORD MOTOR CO.

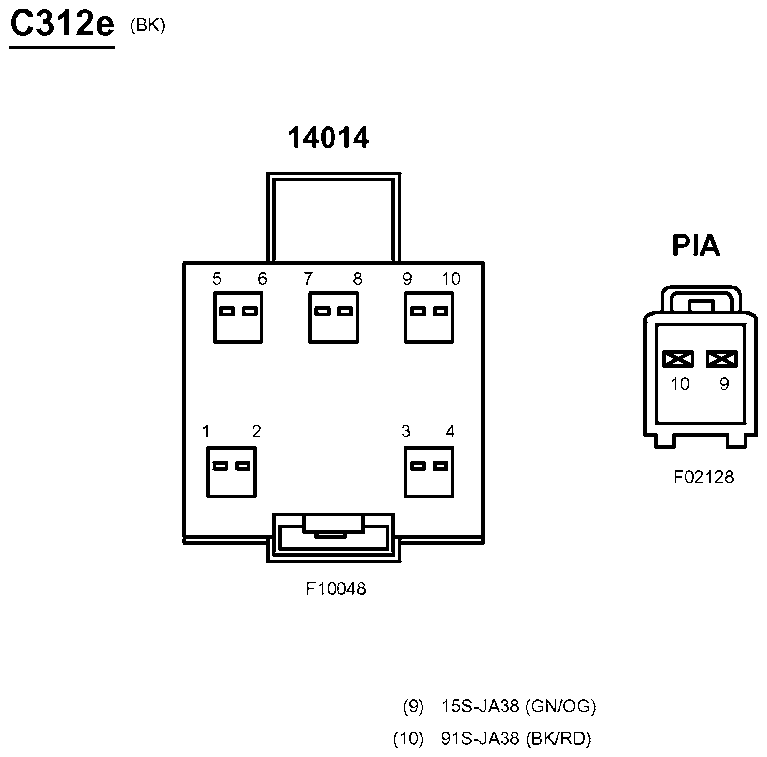

Fig 114: Inline Connector End View (C312e)
Courtesy of FORD MOTOR CO.
Fig 115: Seat Heater Switch, Passenger Side Connector End View (C321)
Courtesy of FORD MOTOR CO.

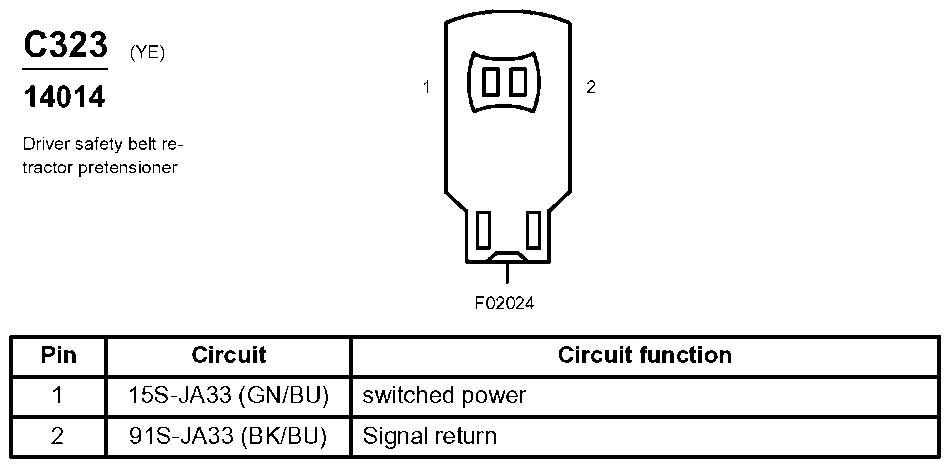

Fig 116: Driver Safety Belt Retractor Pretensioner Connector End View (C323)
Courtesy of FORD MOTOR CO.

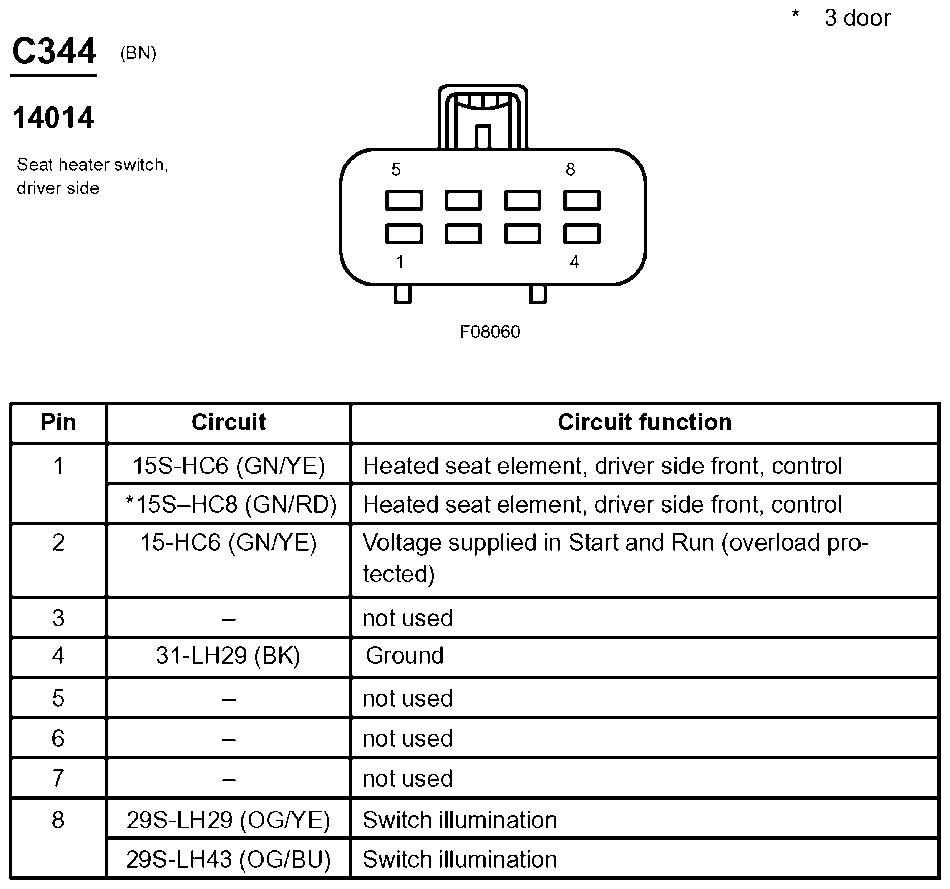

Fig 117: Seat Heater Switch, Driver Side Connector End View (C344)
Courtesy of FORD MOTOR CO.

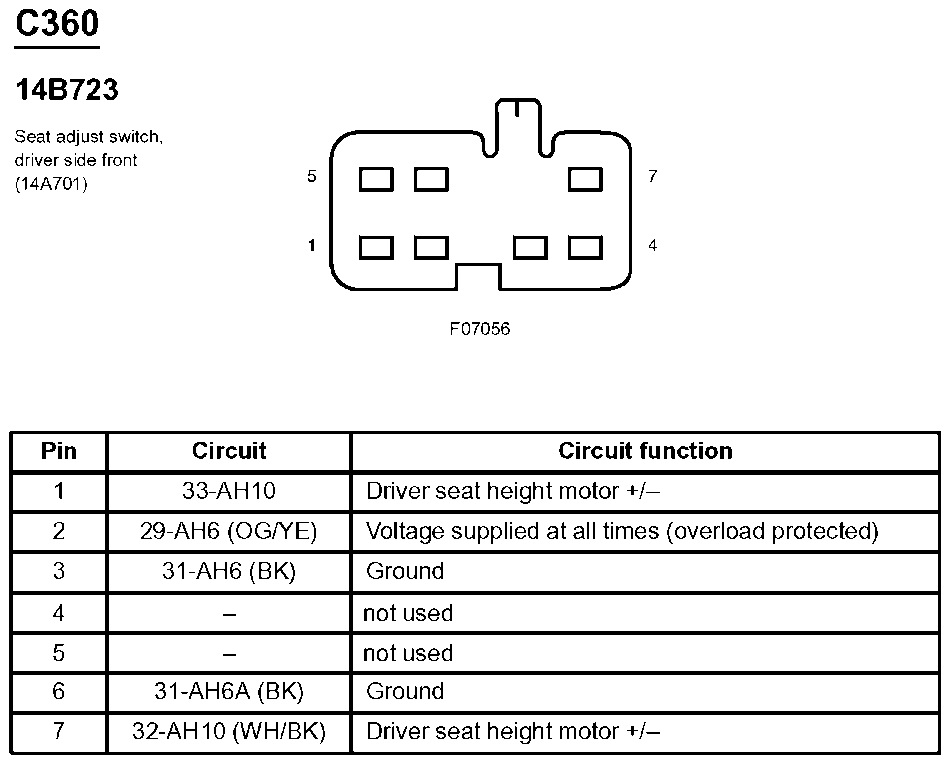

Fig 118: Seat Adjust Switch, Driver Side Front Connector End View (C360)
Courtesy of FORD MOTOR CO.

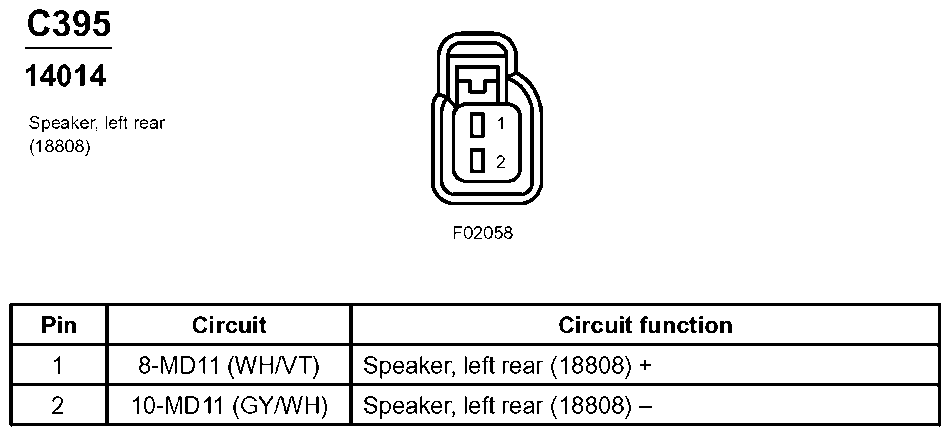

Fig 119: Speaker, Left Rear Connector End View (C395)
Courtesy of FORD MOTOR CO.

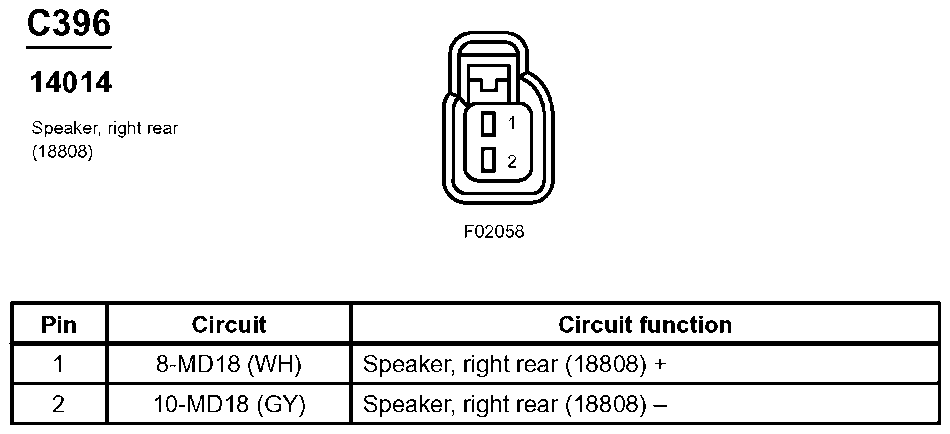

Fig 120: Speaker, Right Rear Connector End View (C396)
Courtesy of FORD MOTOR CO.

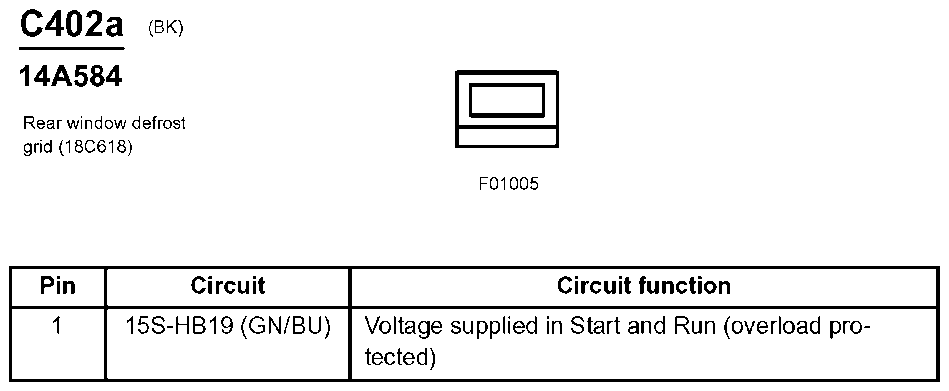

Fig 121: Rear Window Defrost Grid Connector End View (C402a)
Courtesy of FORD MOTOR CO.

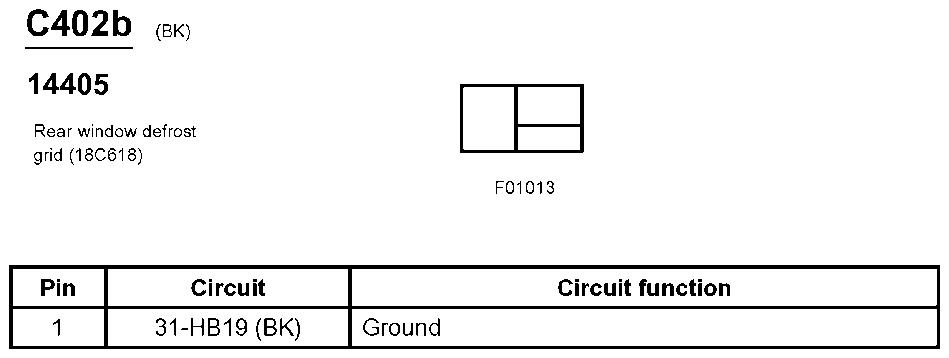

Fig 122: Rear Window Defrost Grid Connector End View (C402b)
Courtesy of FORD MOTOR CO.

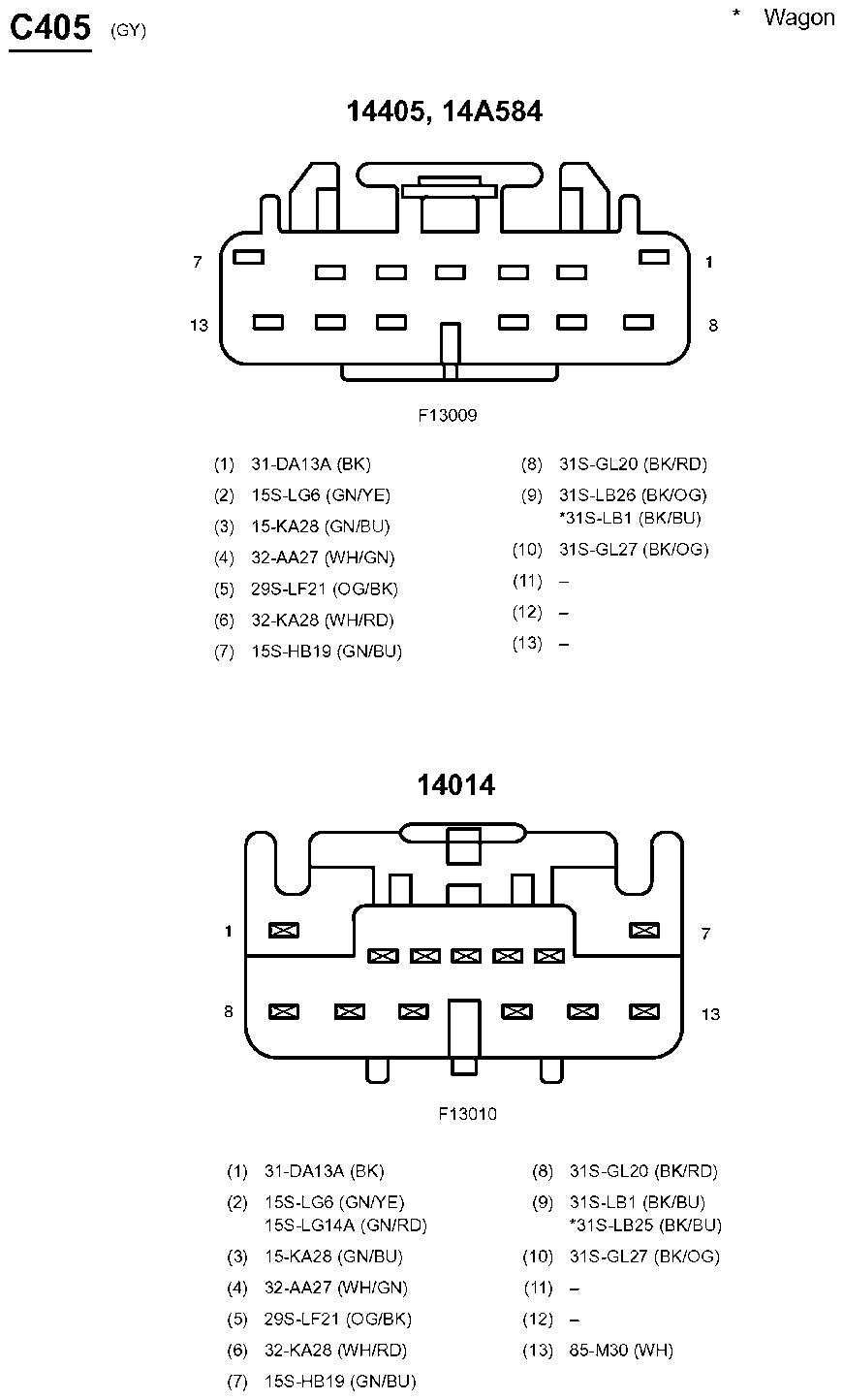

Fig 123: Inline Connector End View (C405)
Courtesy of FORD MOTOR CO.

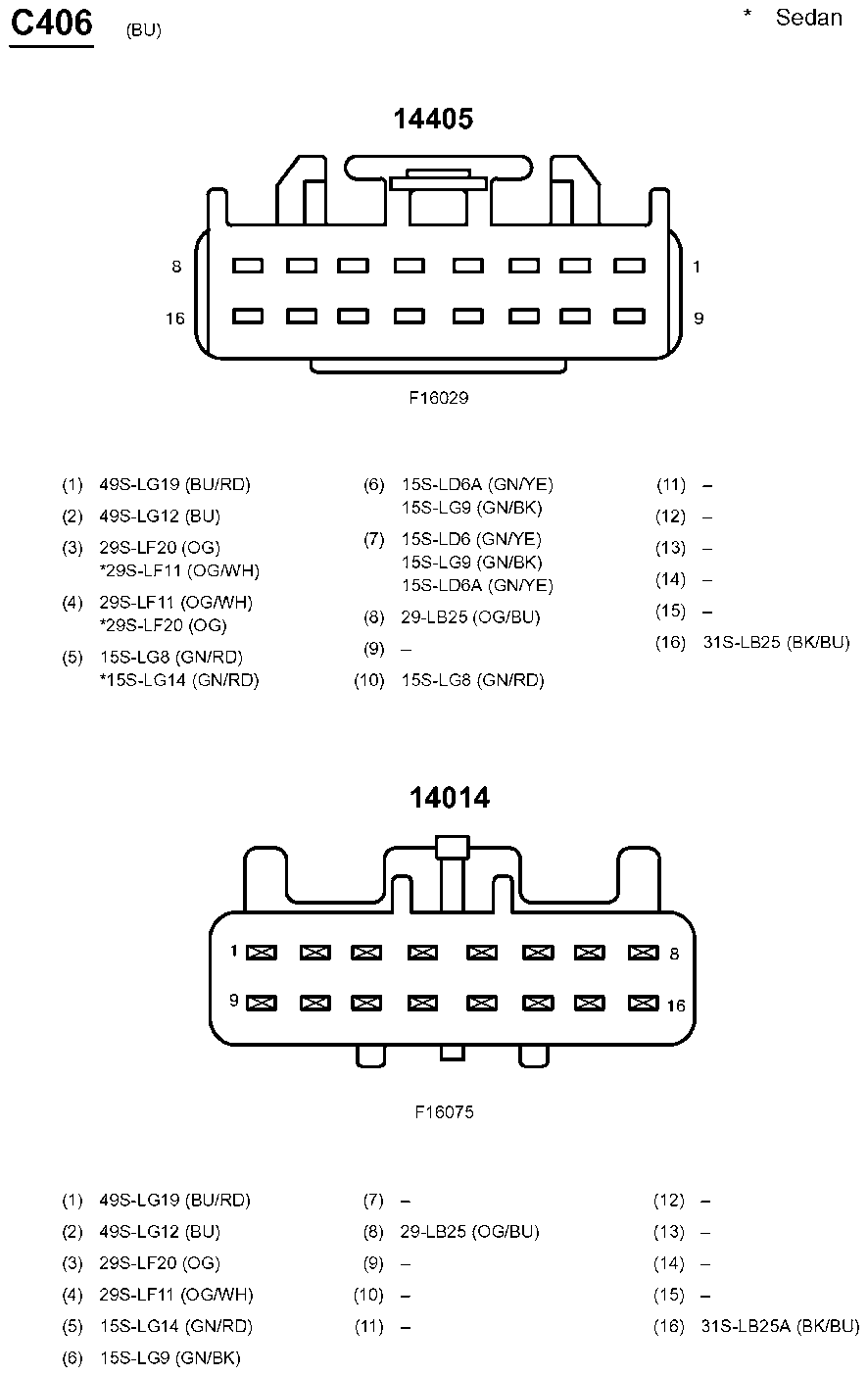

Fig 124: Inline Connector End View (C406)
Courtesy of FORD MOTOR CO.

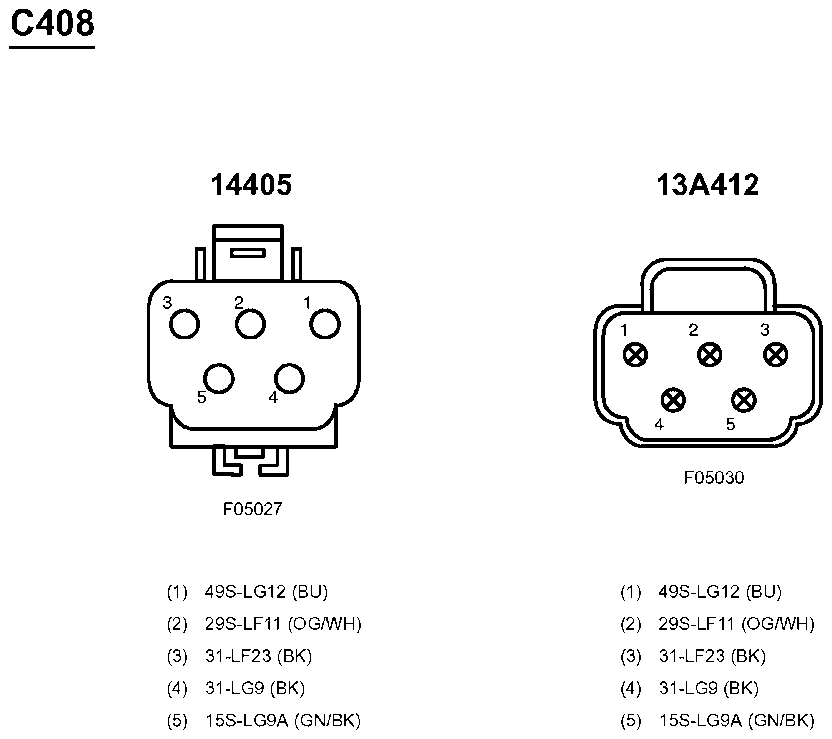

Fig 125: Inline Connector End View (C408)
Courtesy of FORD MOTOR CO.

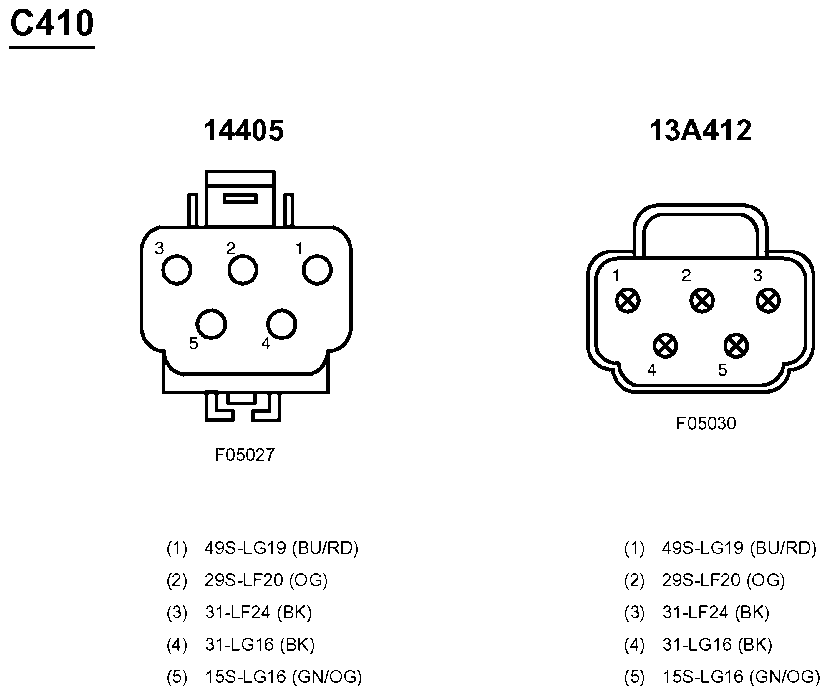

Fig 126: Inline Connector End View (C410)
Courtesy of FORD MOTOR CO.

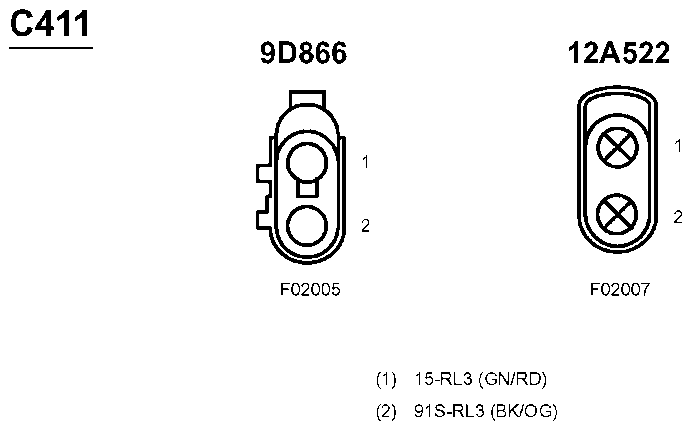

Fig 127: Inline Connector End View (C411)
Courtesy of FORD MOTOR CO.

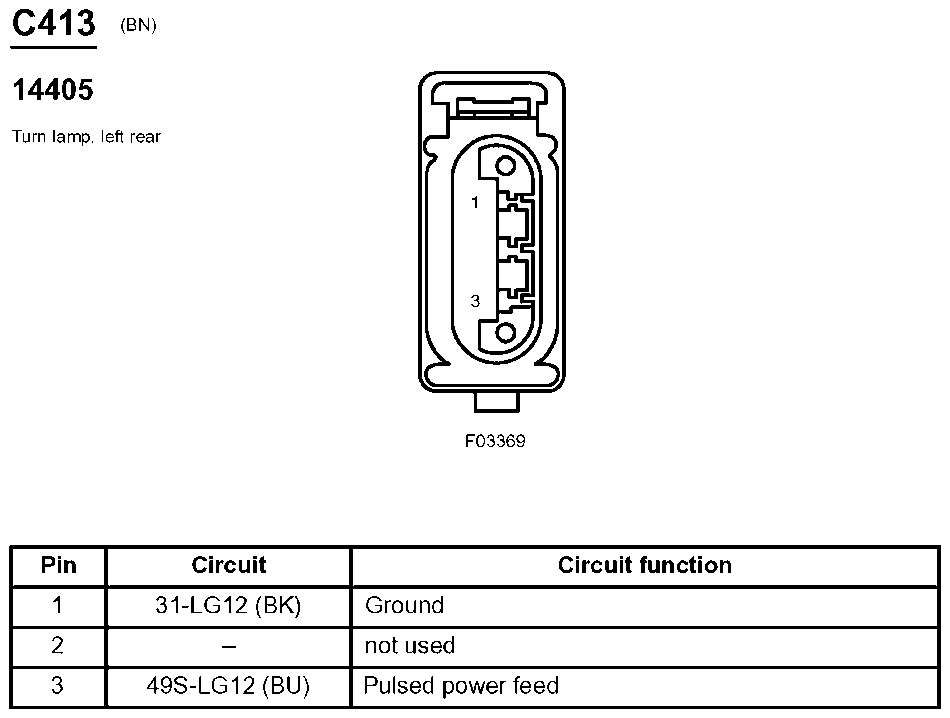

Fig 128: Turn Lamp, Left Rear Connector End View (C413)
Courtesy of FORD MOTOR CO.

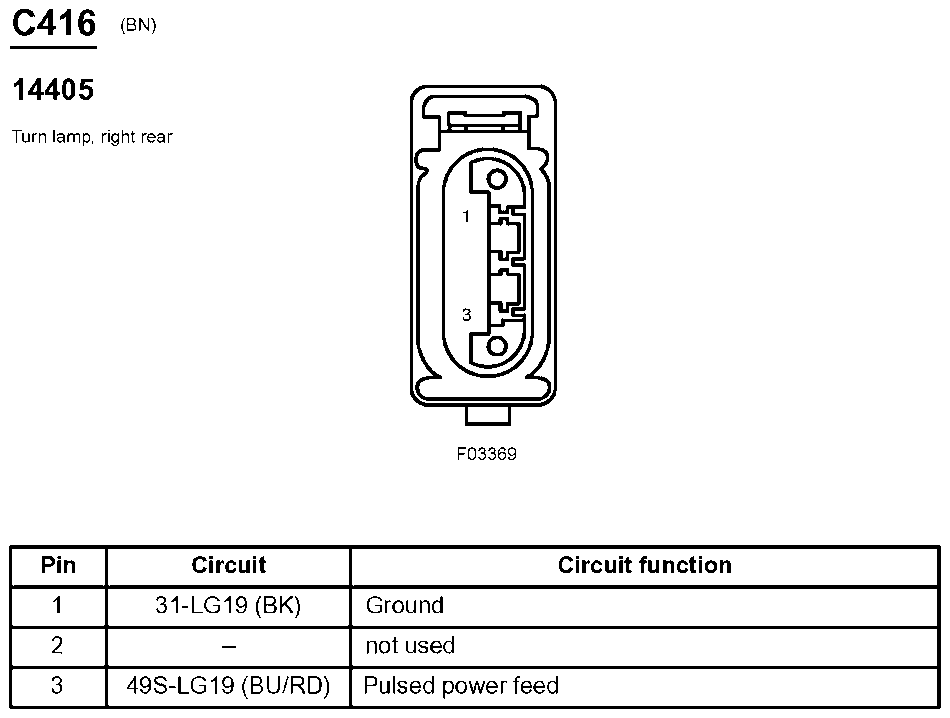

Fig 129: Turn Lamp, Right Rear Connector End View (C416)
Courtesy of FORD MOTOR CO.

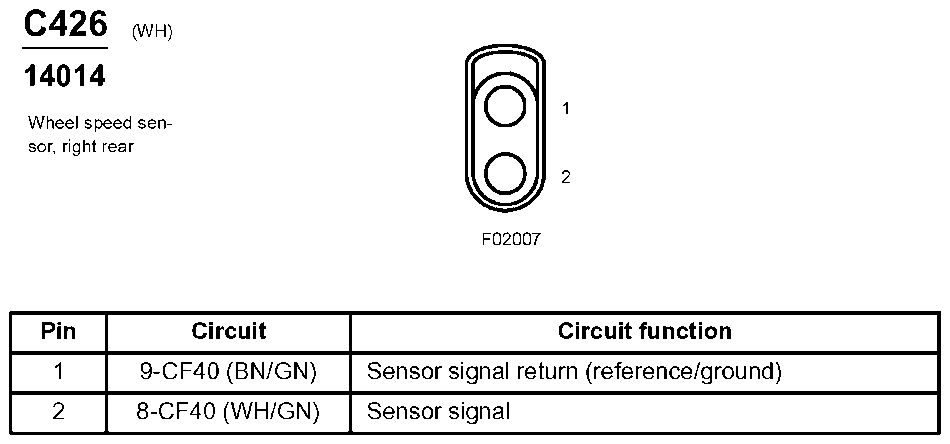

Fig 130: Wheel Speed Sensor, Right Rear Connector End View (C426)
Courtesy of FORD MOTOR CO.

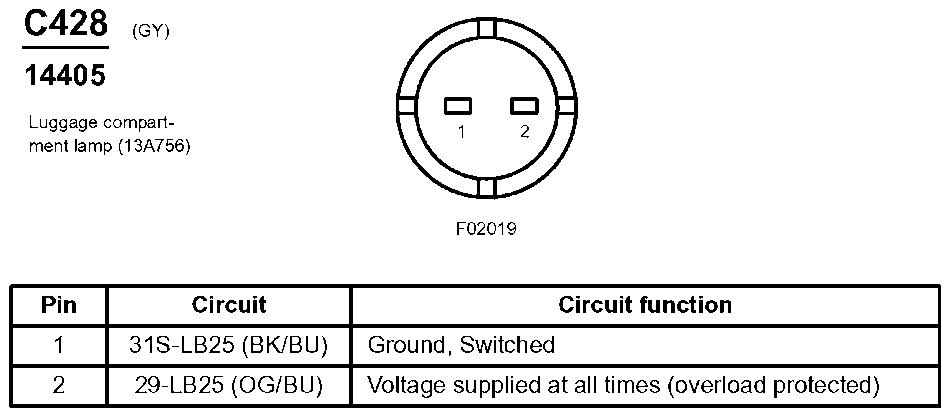

Fig 131: Luggage Compartment Lamp Connector End View (C428)
Courtesy of FORD MOTOR CO.

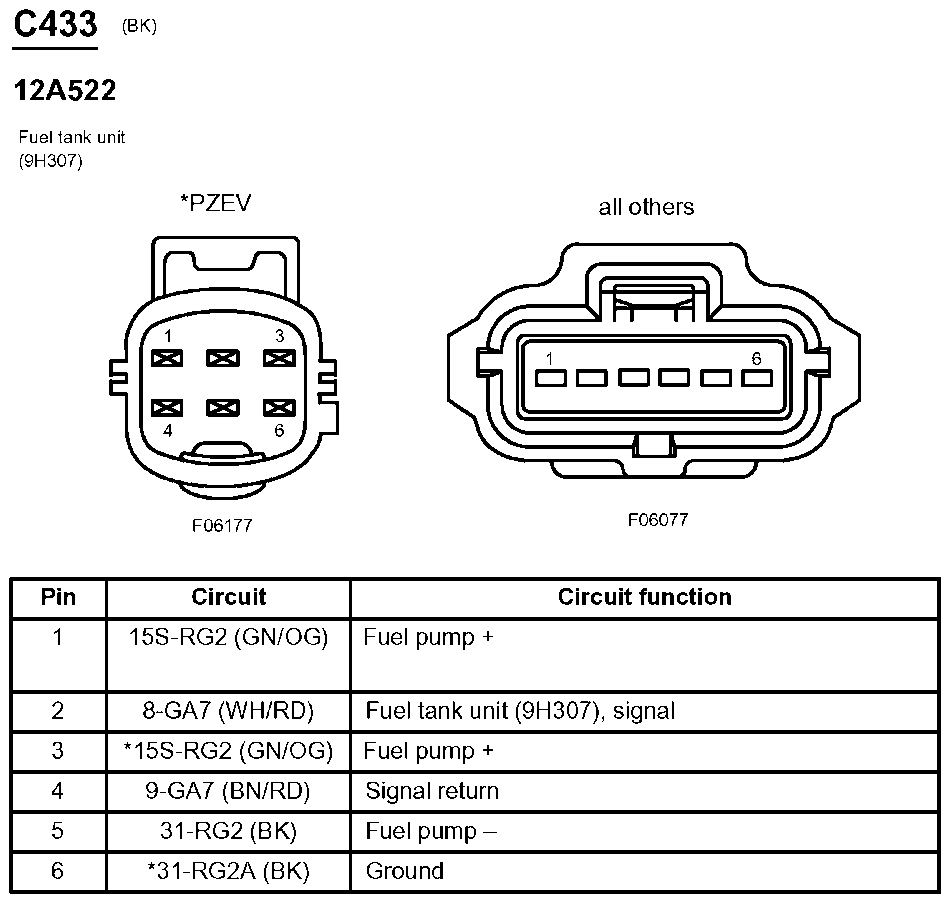

Fig 132: Fuel Tank Unit Connector End View (C433)
Courtesy of FORD MOTOR CO.

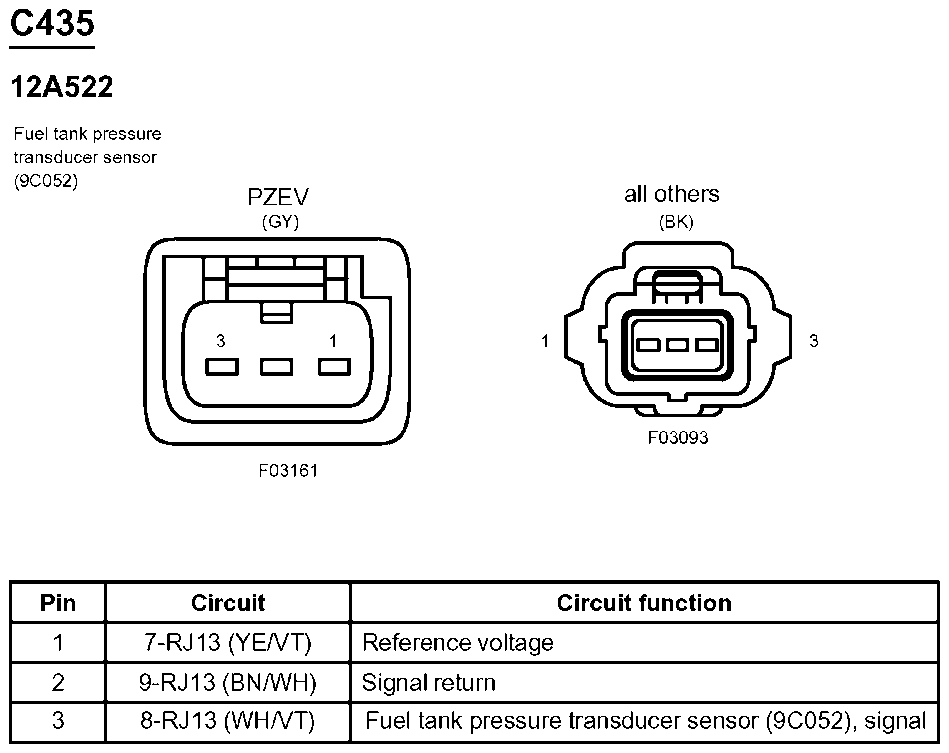

Fig 133: Fuel Tank Pressure Transducer Sensor Connector End View (C435)
Courtesy of FORD MOTOR CO.

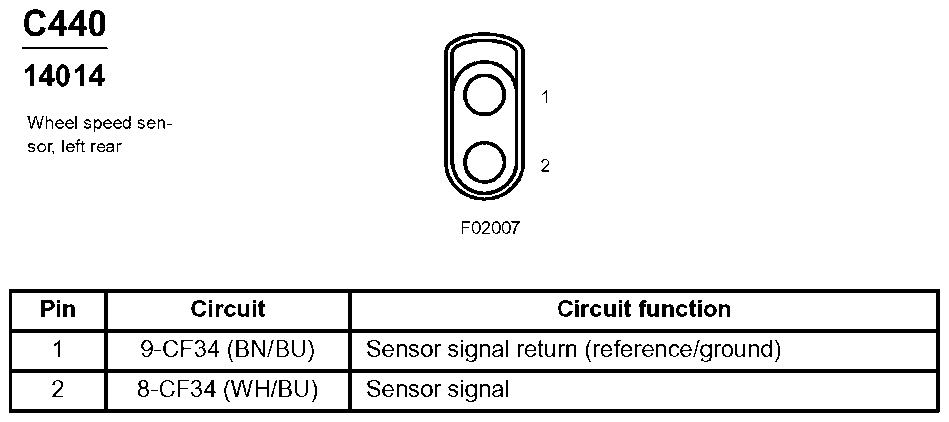

Fig 134: Wheel Speed Sensor, Left Rear Connector End View (C440)
Courtesy of FORD MOTOR CO.

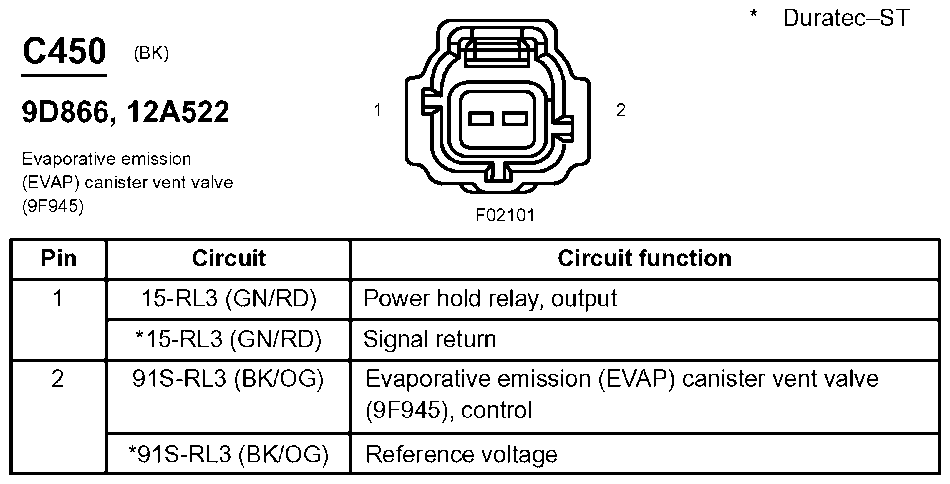

Fig 135: Evaporative Emission (EVAP) Canister Vent Valve Connector End View (C450)
Courtesy of FORD MOTOR CO.

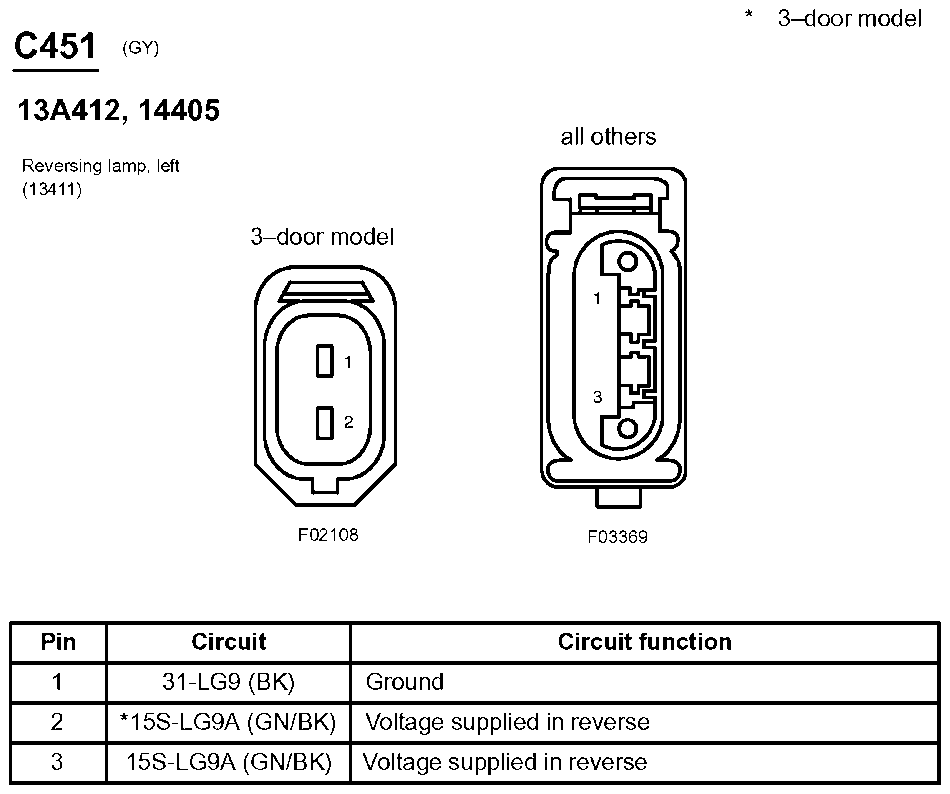

Fig 136: Reversing Lamp, Left Connector End View (C451)
Courtesy of FORD MOTOR CO.

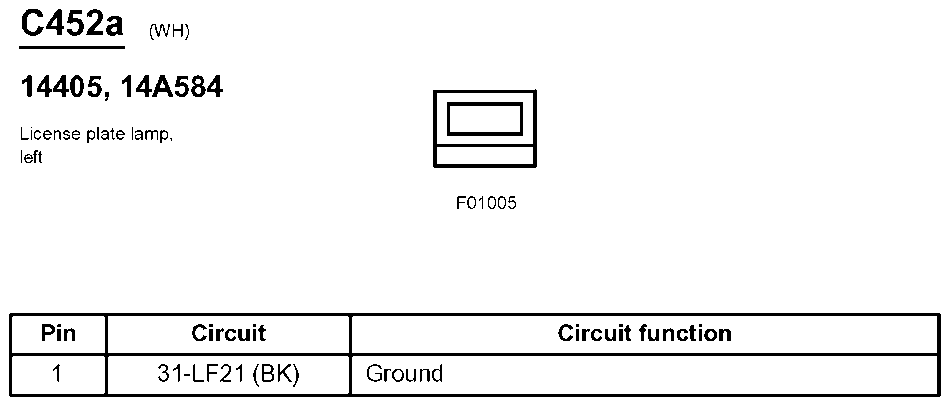

Fig 137: License Plate Lamp, Left Connector End View (C452a)
Courtesy of FORD MOTOR CO.

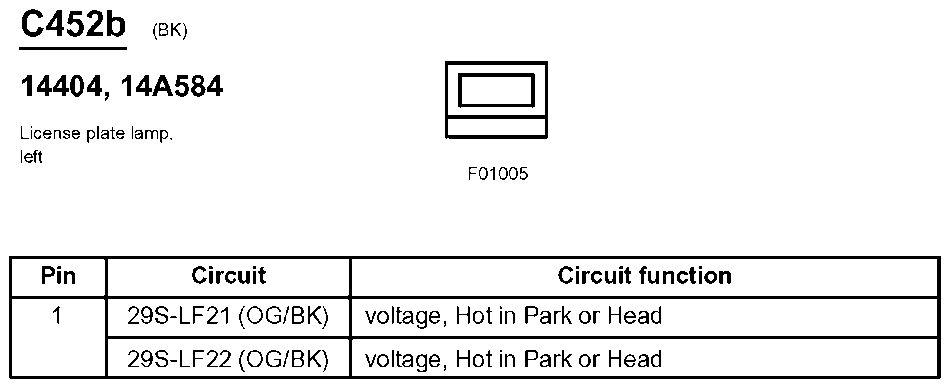

Fig 138: License Plate Lamp, Left Connector End View (C452b)
Courtesy of FORD MOTOR CO.

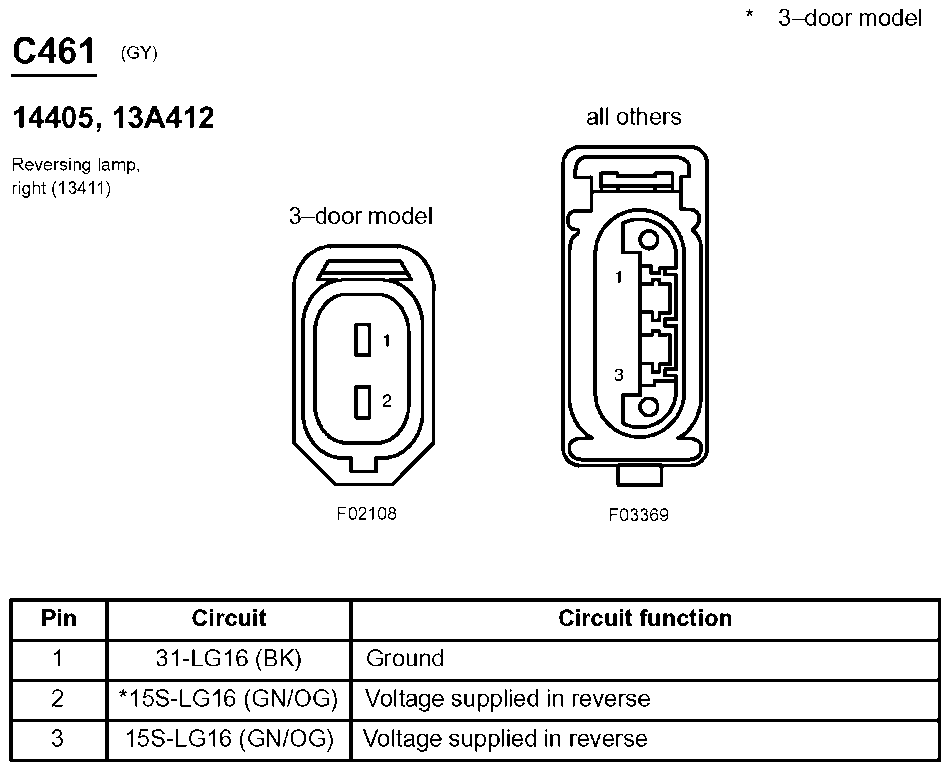

Fig 139: Reversing Lamp, Right Connector End View (C461)
Courtesy of FORD MOTOR CO.

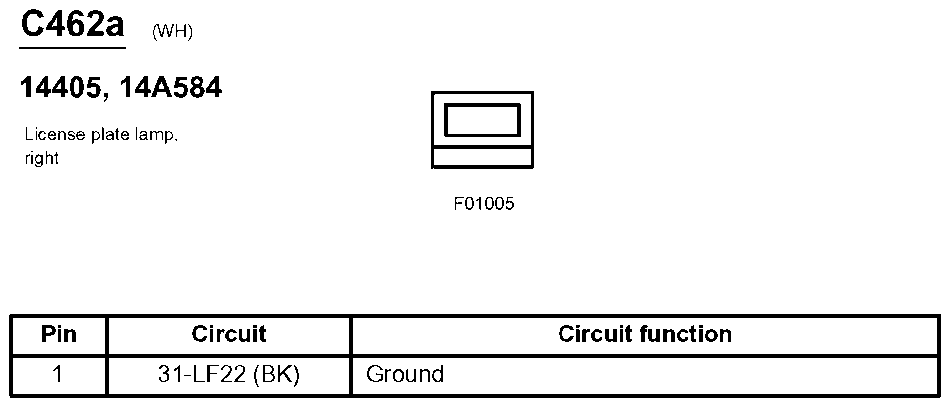

Fig 140: License Plate Lamp, Right Connector End View (C462a)
Courtesy of FORD MOTOR CO.

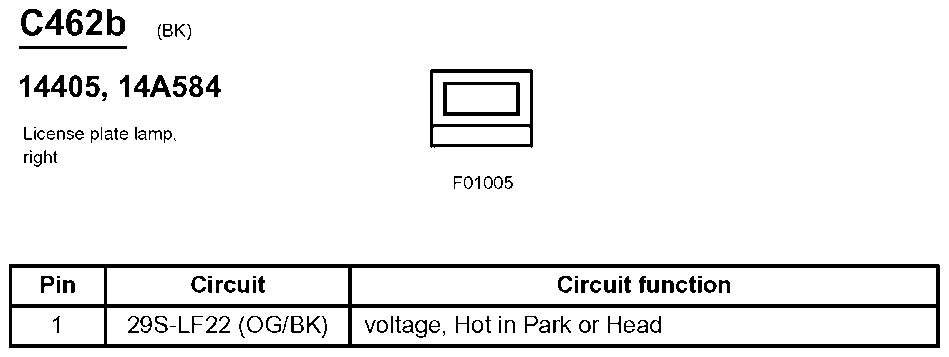

Fig 141: License Plate Lamp, Right Connector End View (C462b)
Courtesy of FORD MOTOR CO.

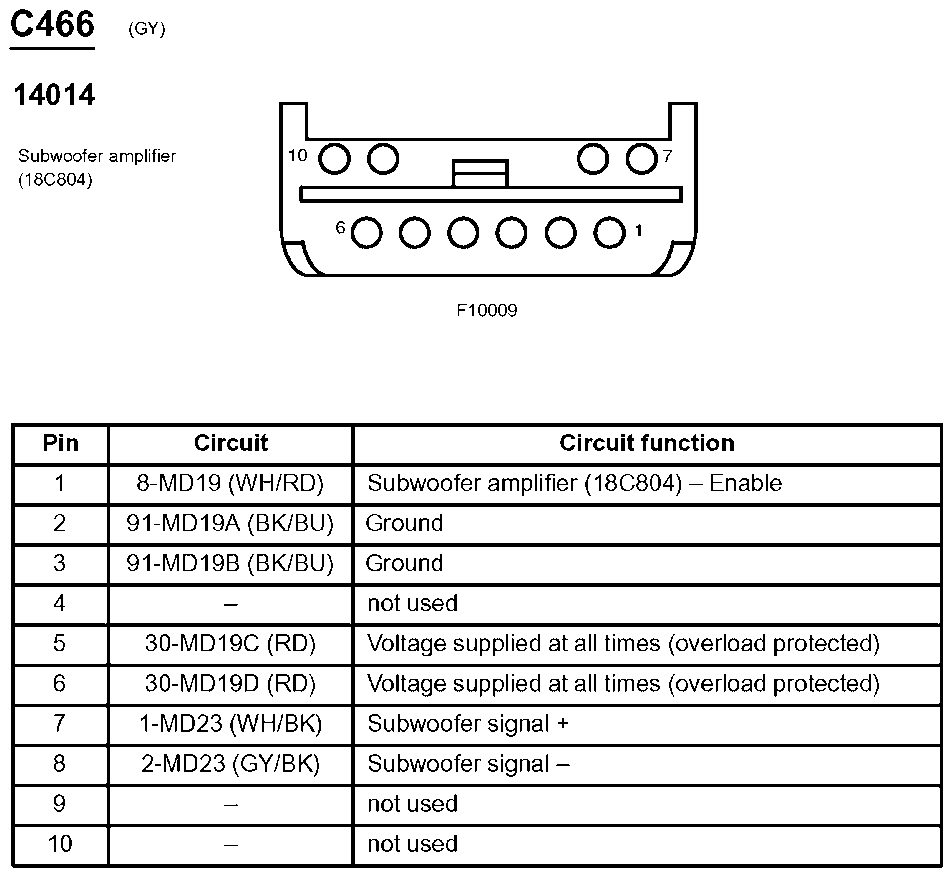

Fig 142: Subwoofer Amplifier Connector End View (C466)
Courtesy of FORD MOTOR CO.

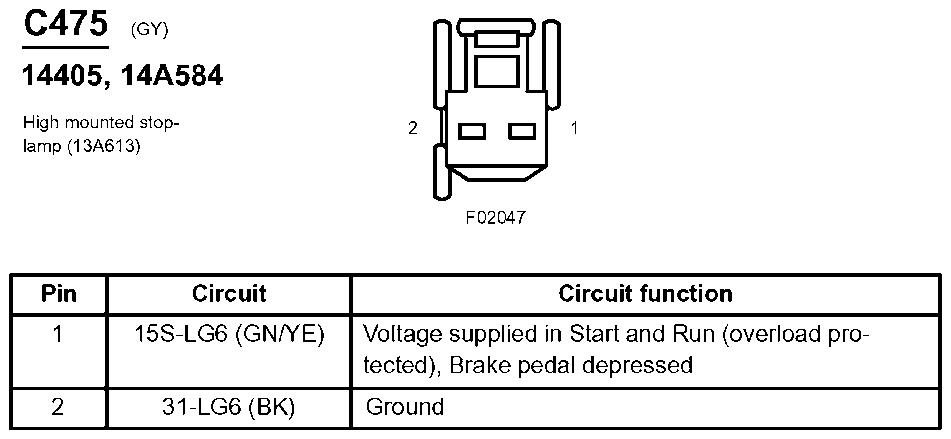

Fig 143: High Mounted Stoplamp Connector End View (C475)
Courtesy of FORD MOTOR CO.

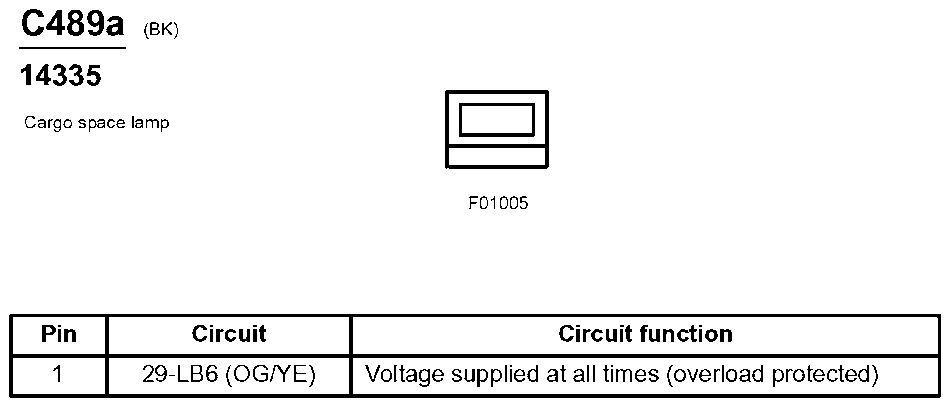

Fig 144: Cargo Space Lamp Connector End View (C489a)
Courtesy of FORD MOTOR CO.

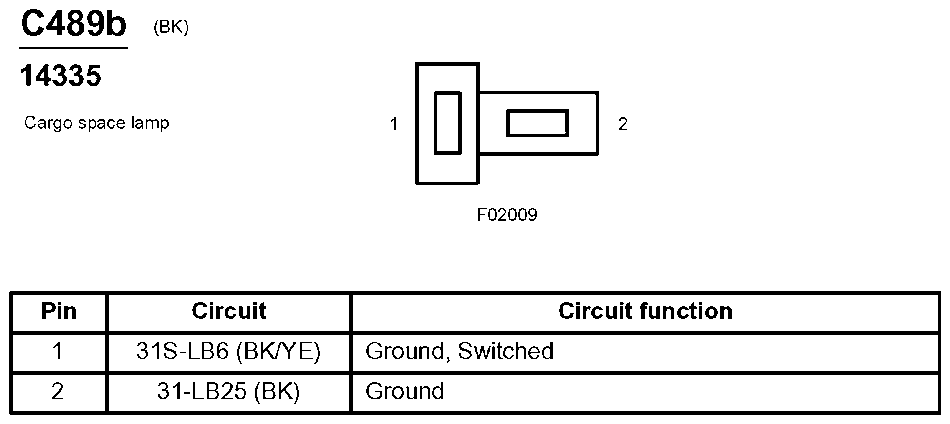

Fig 145: Cargo Space Lamp Connector End View (C489b)
Courtesy of FORD MOTOR CO.

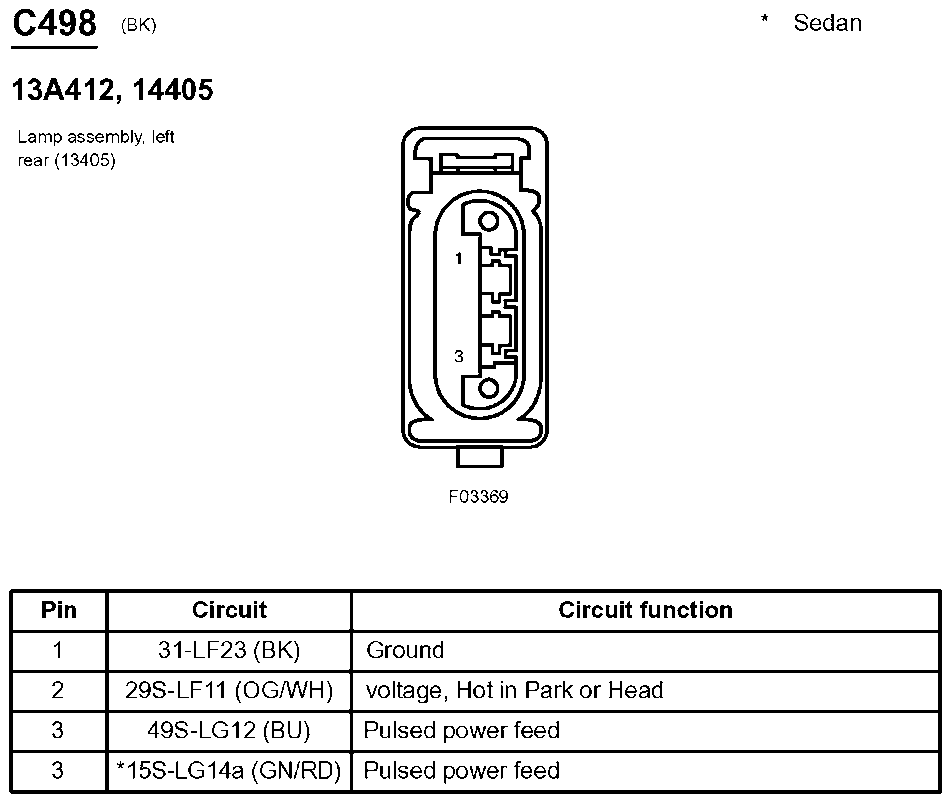

Fig 146: Lamp Assembly, Left Rear Connector End View (C498)
Courtesy of FORD MOTOR CO.

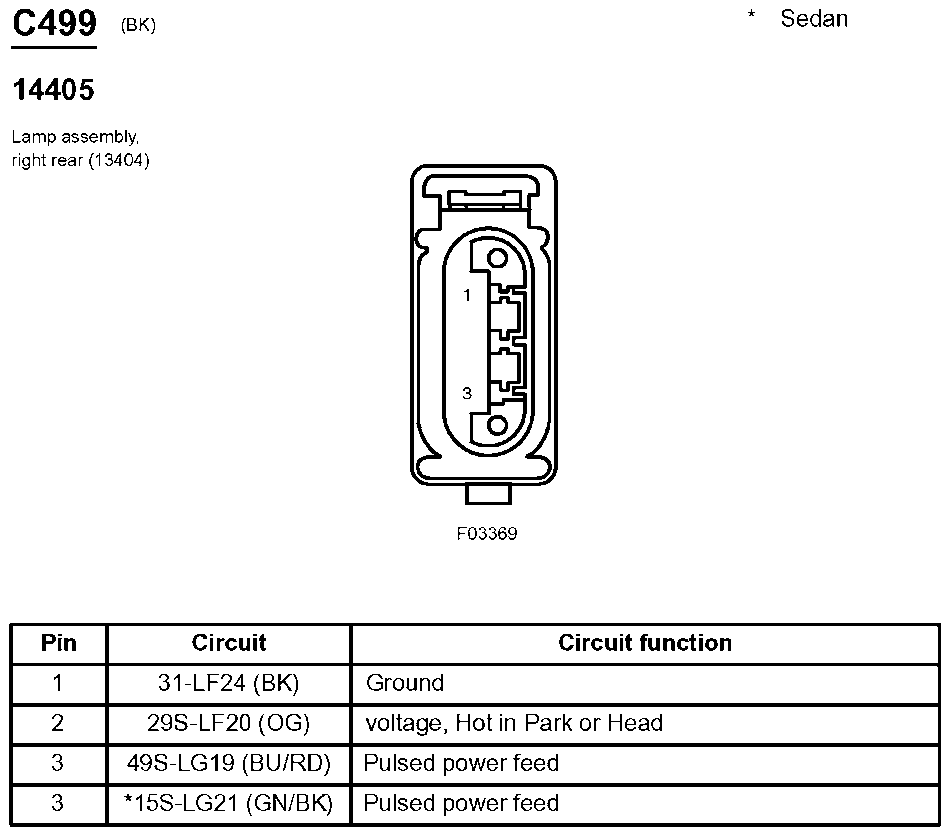

Fig 147: Lamp Assembly, Right Rear Connector End View (C499)
Courtesy of FORD MOTOR CO.

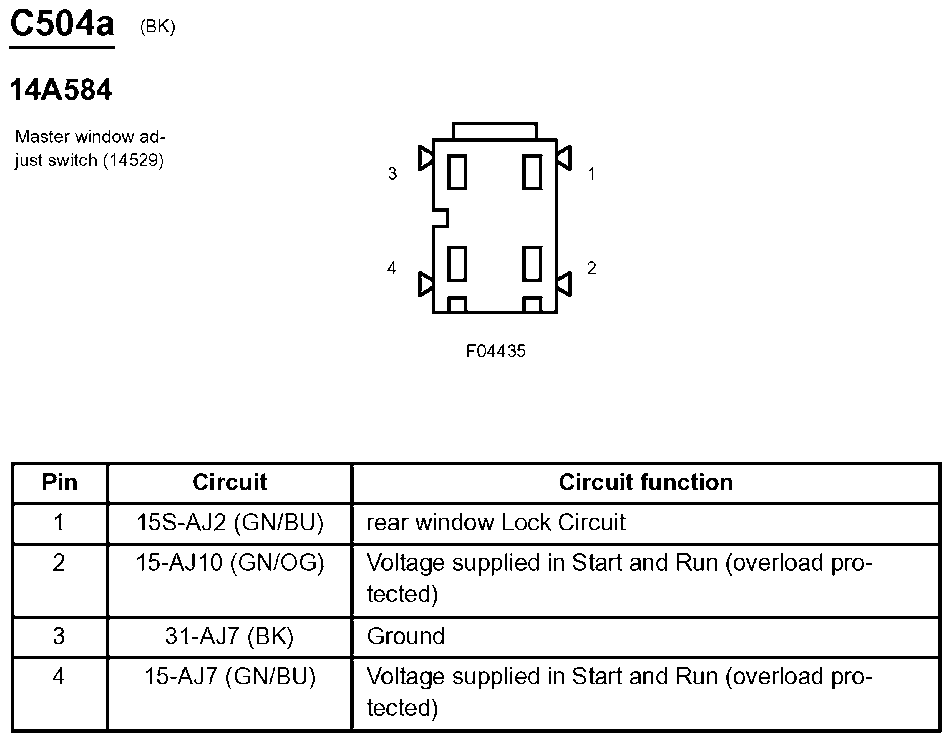

Fig 148: Master Window Adjust Switch Connector End View (C504a)
Courtesy of FORD MOTOR CO.

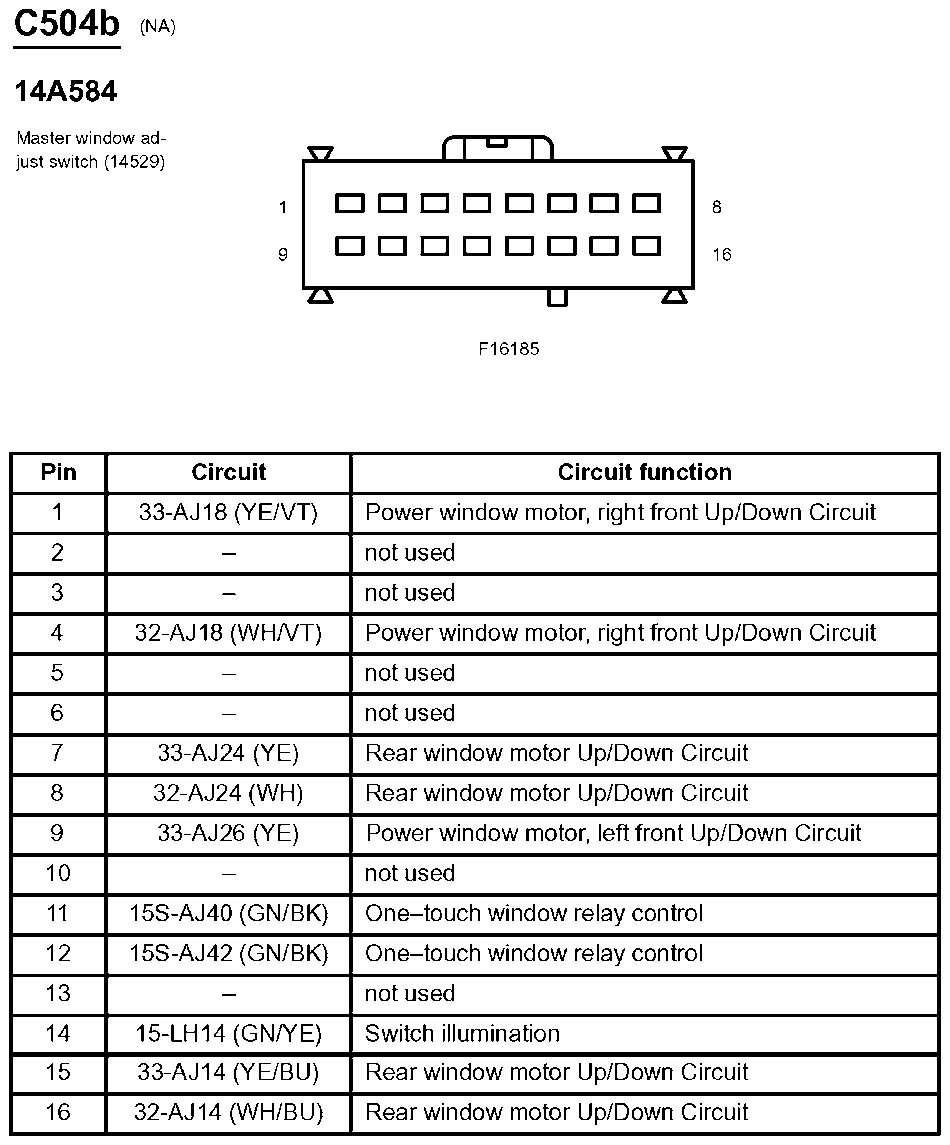

Fig 149: Master Window Adjust Switch Connector End View (C504b)
Courtesy of FORD MOTOR CO.

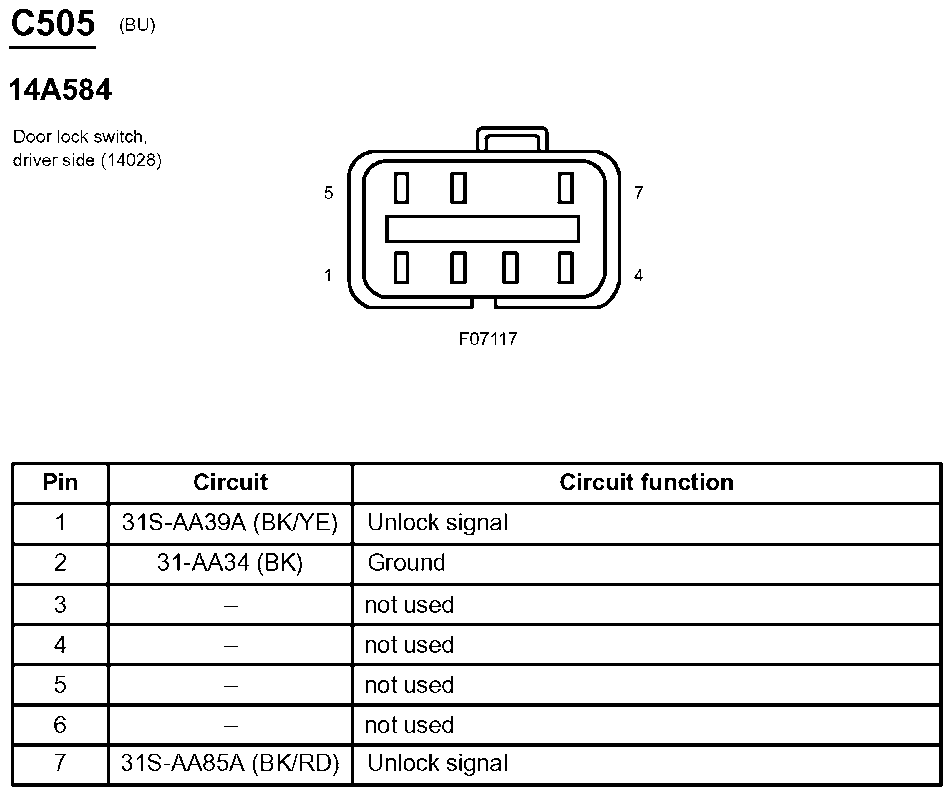

Fig 150: Door Lock Switch, Driver Side Connector End View (C505)
Courtesy of FORD MOTOR CO.

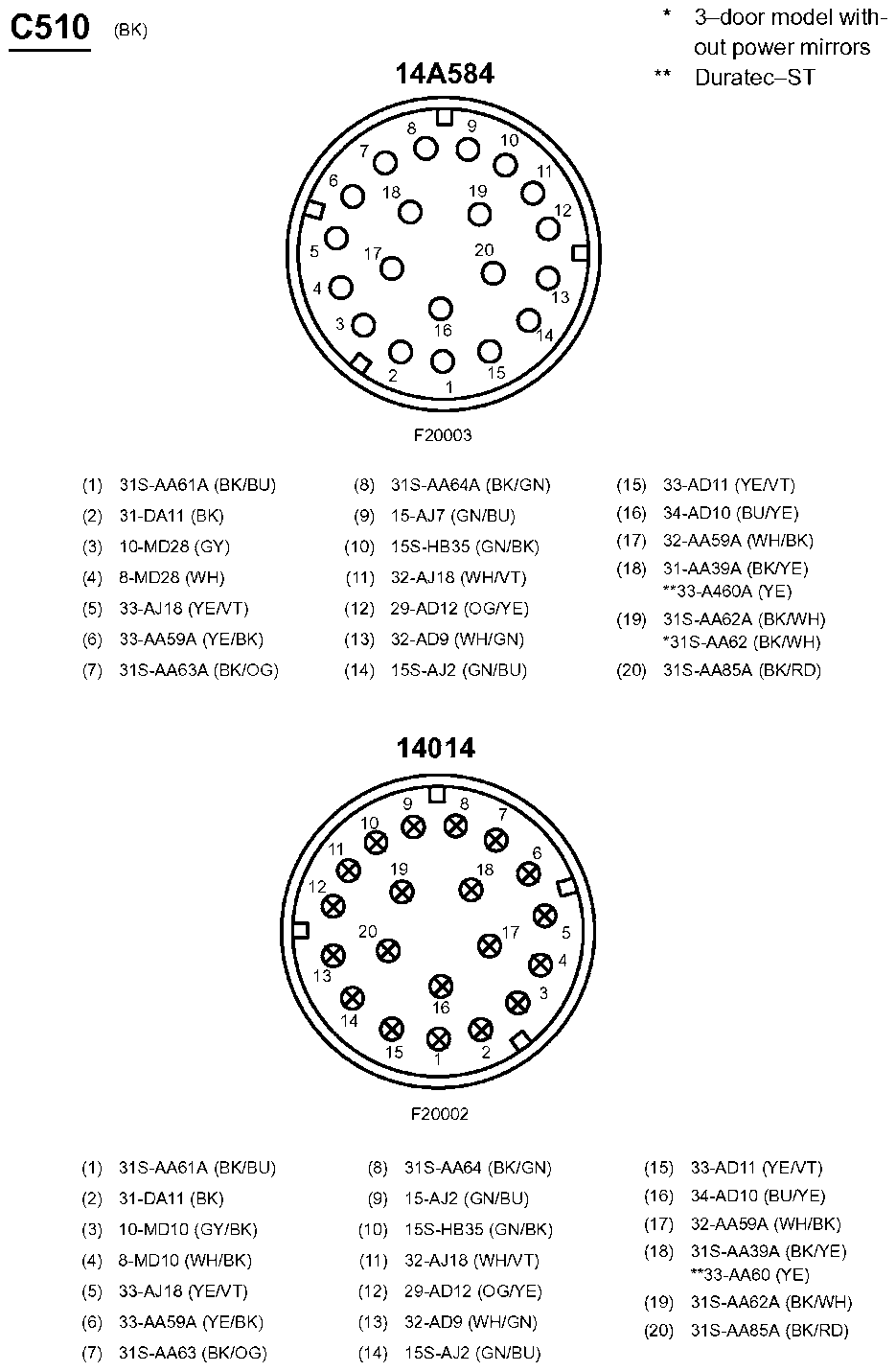

Fig 151: Inline Connector End View (C510)
Courtesy of FORD MOTOR CO.

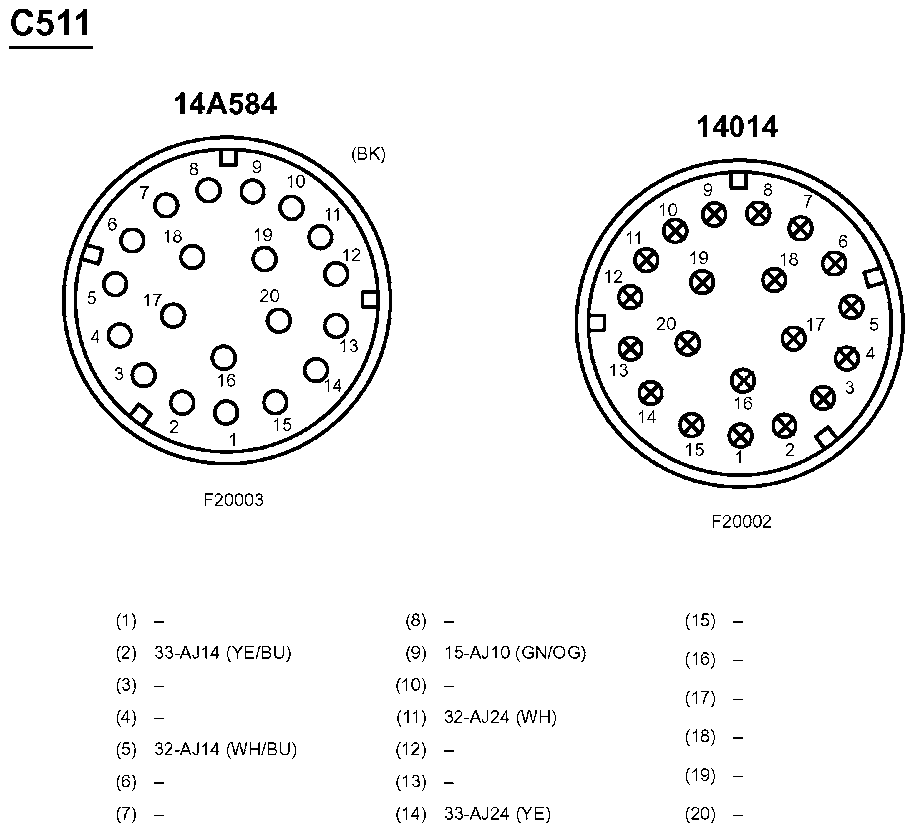

Fig 152: Inline Connector End View (C511)
Courtesy of FORD MOTOR CO.

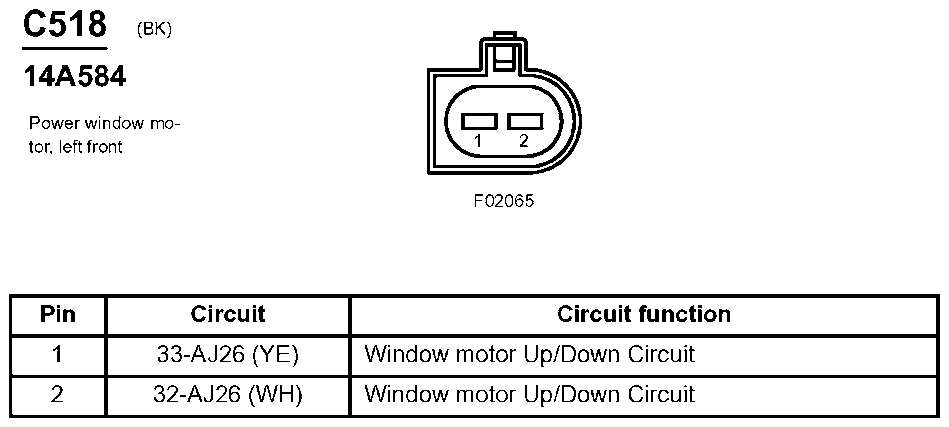

Fig 153: Power Window Motor, Left Front Connector End View (C518)
Courtesy of FORD MOTOR CO.

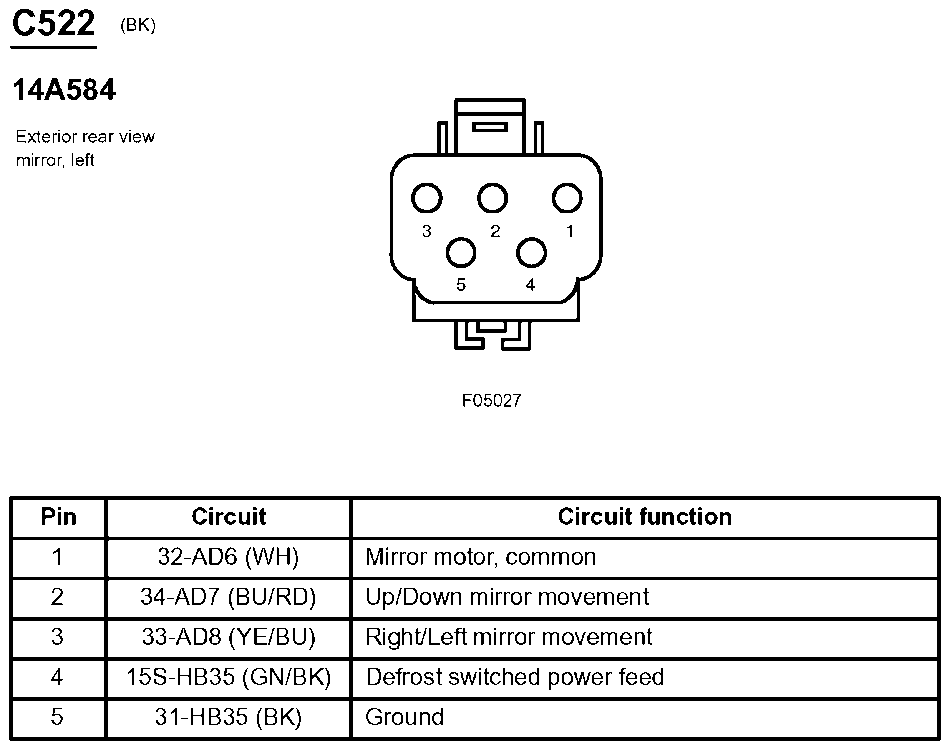

Fig 154: Exterior Rear View Mirror, Left Connector End View (C522)
Courtesy of FORD MOTOR CO.

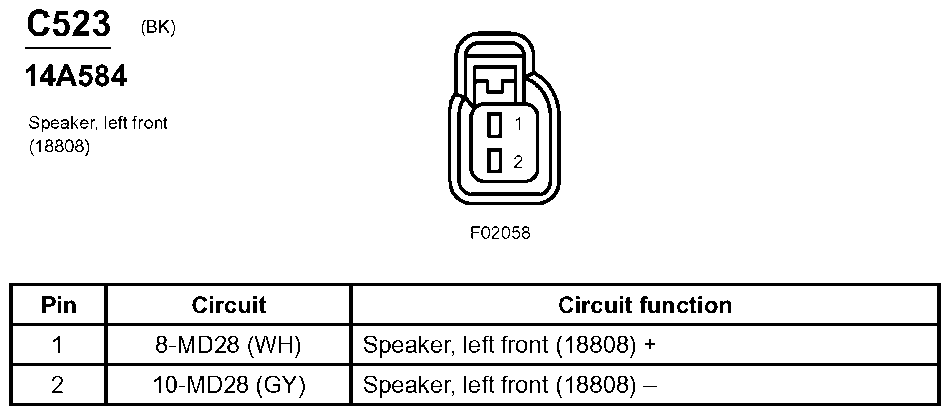

Fig 155: Speaker, Left Front Connector End View (C523)
Courtesy of FORD MOTOR CO.

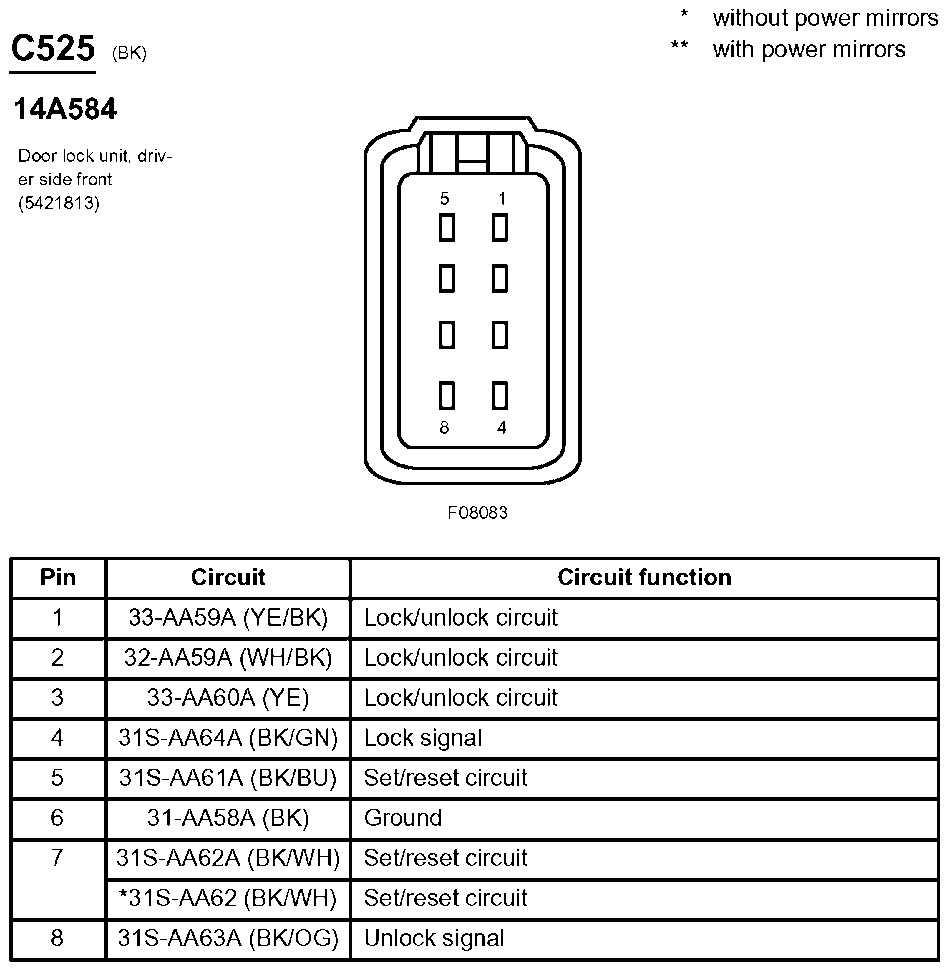

Fig 156: Door Lock Unit, Driver Side Front Connector End View (C525)
Courtesy of FORD MOTOR CO.

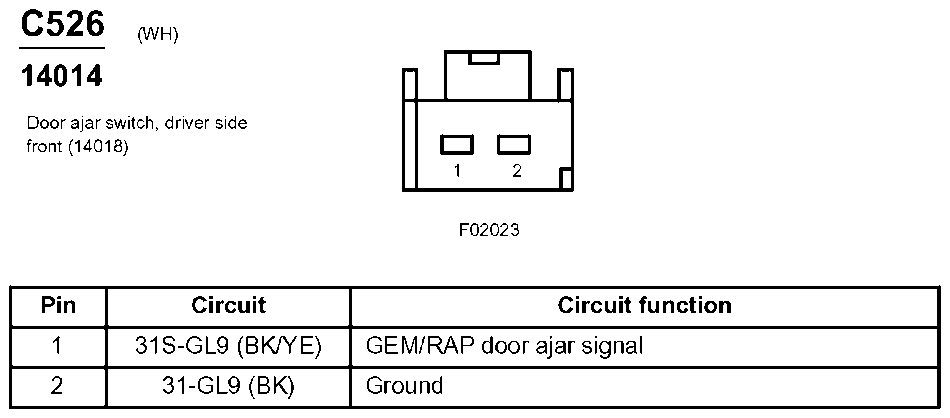

Fig 157: Door Ajar Switch, Driver Side Front Connector End View (C526)
Courtesy of FORD MOTOR CO.

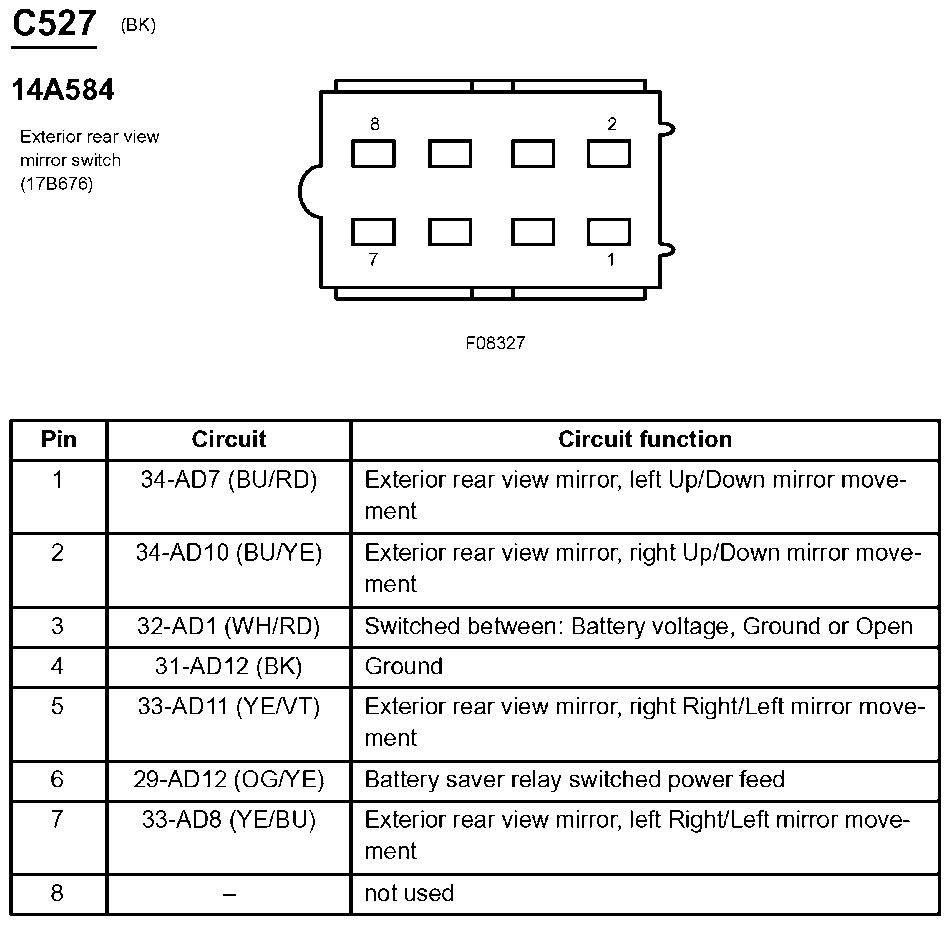

Fig 158: Exterior Rear View Mirror Switch Connector End View (C527)
Courtesy of FORD MOTOR CO.

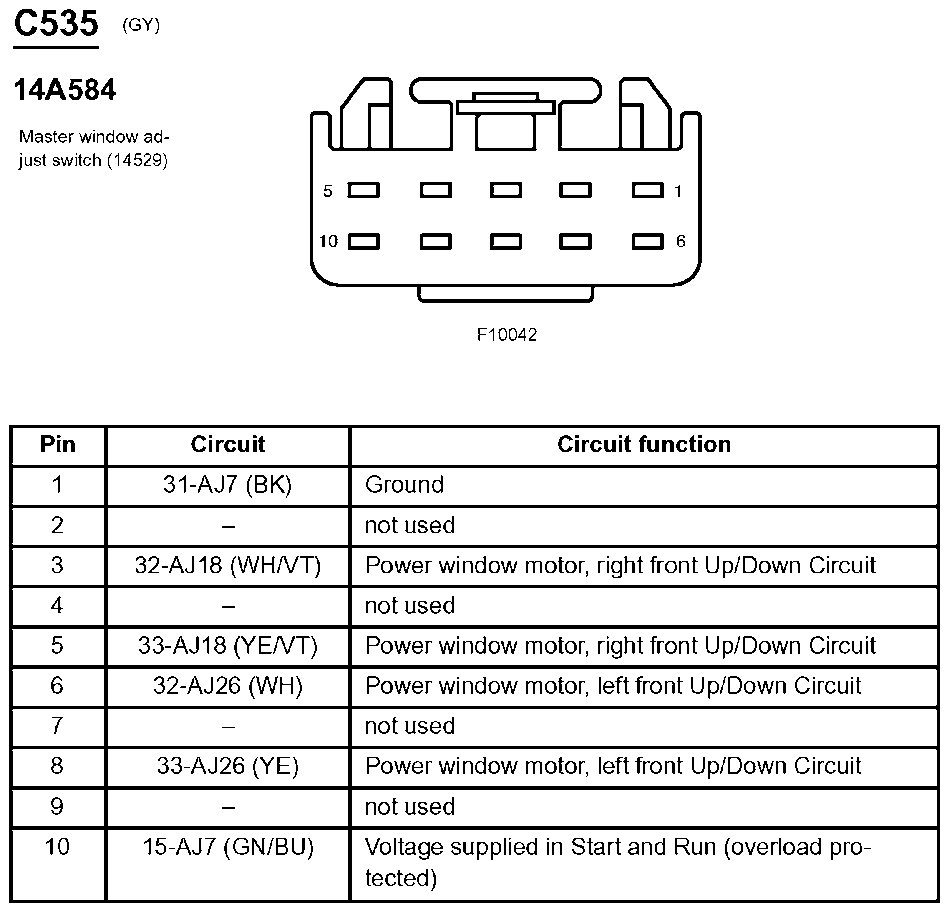

Fig 159: Master Window Adjust Switch Connector End View (C535)
Courtesy of FORD MOTOR CO.

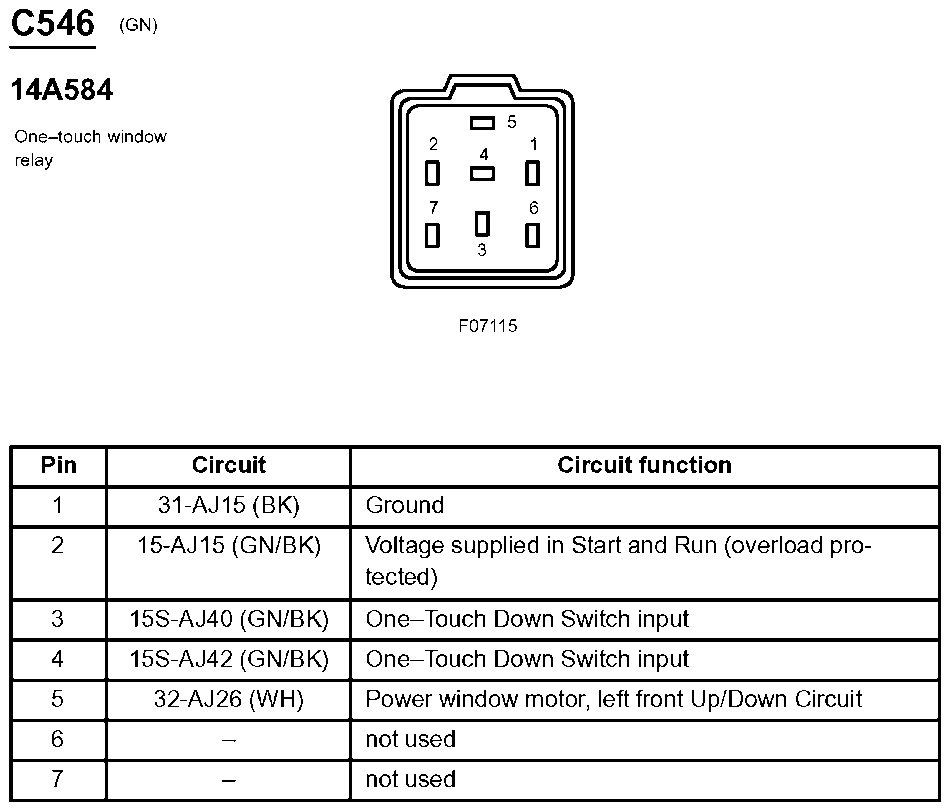

Fig 160: One-Touch Window Relay Connector End View (C546)
Courtesy of FORD MOTOR CO.

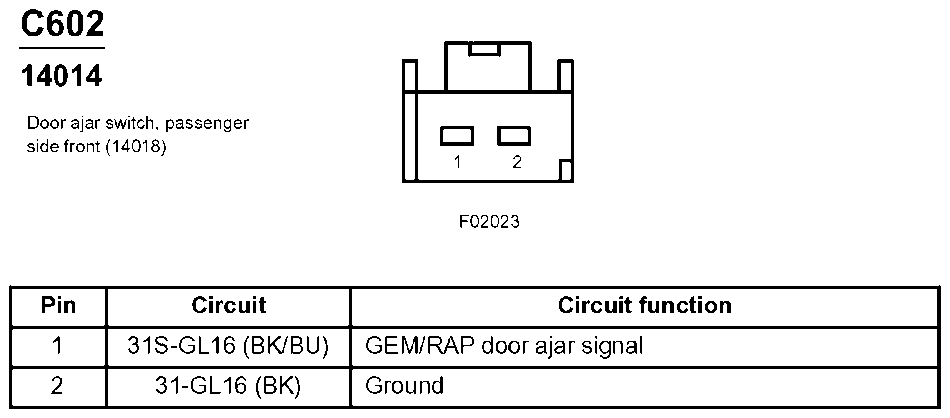

Fig 161: Door Ajar Switch, Passenger Side Front Connector End View (C602)
Courtesy of FORD MOTOR CO.

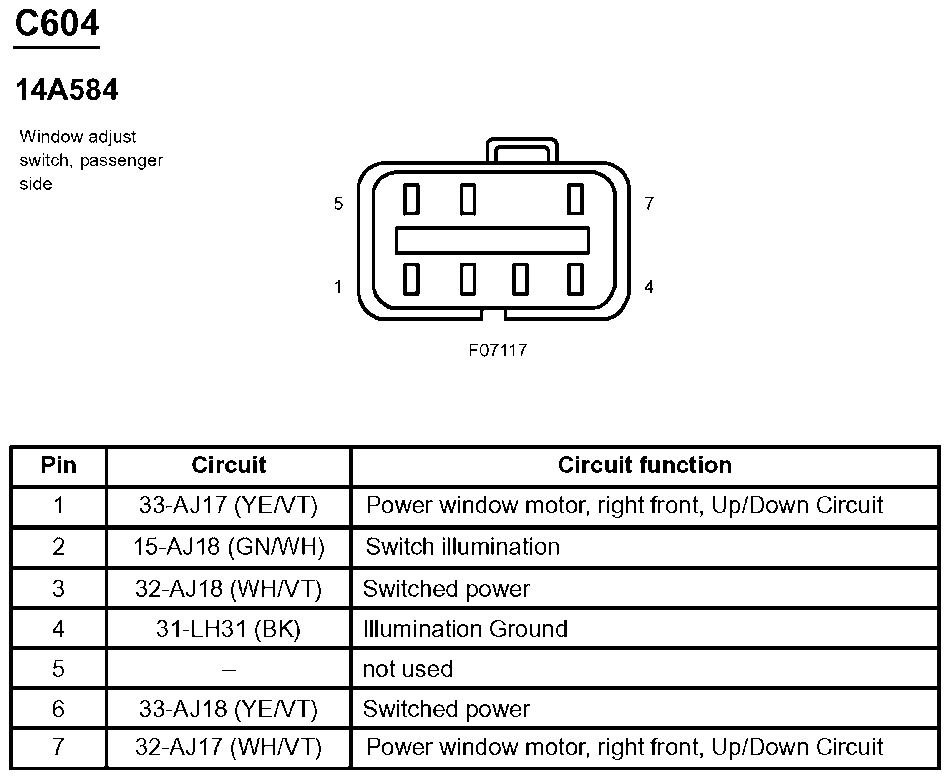

Fig 162: Window Adjust Switch, Passenger Side Connector End View (C604)
Courtesy of FORD MOTOR CO.

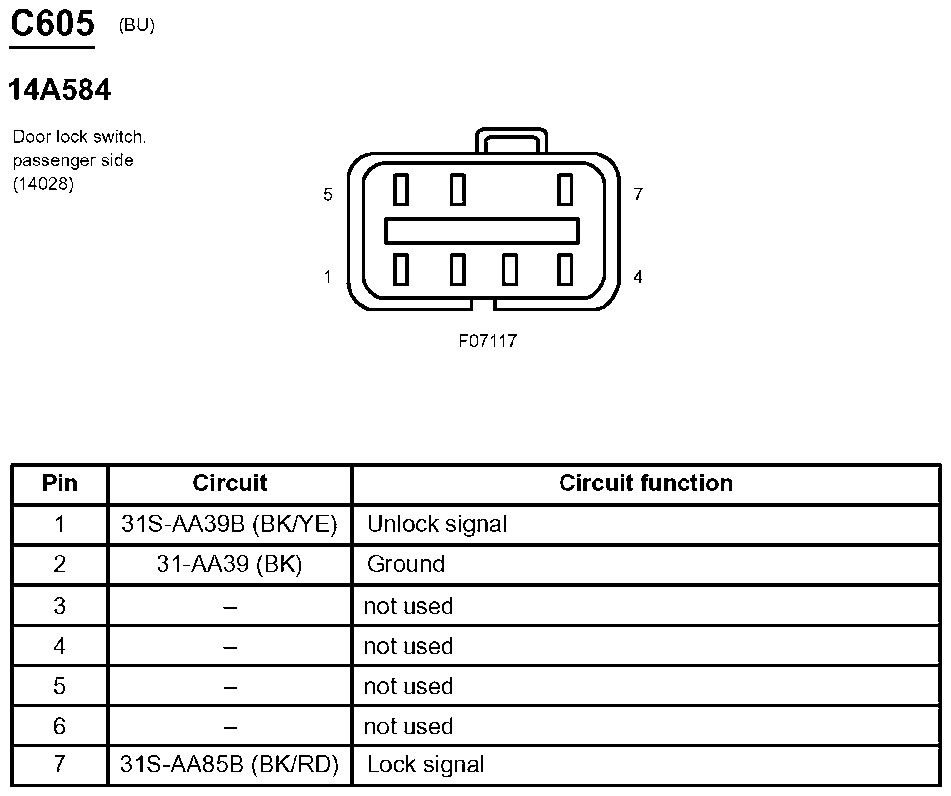

Fig 163: Door Lock Switch, Passenger Side Connector End View (C605)
Courtesy of FORD MOTOR CO.

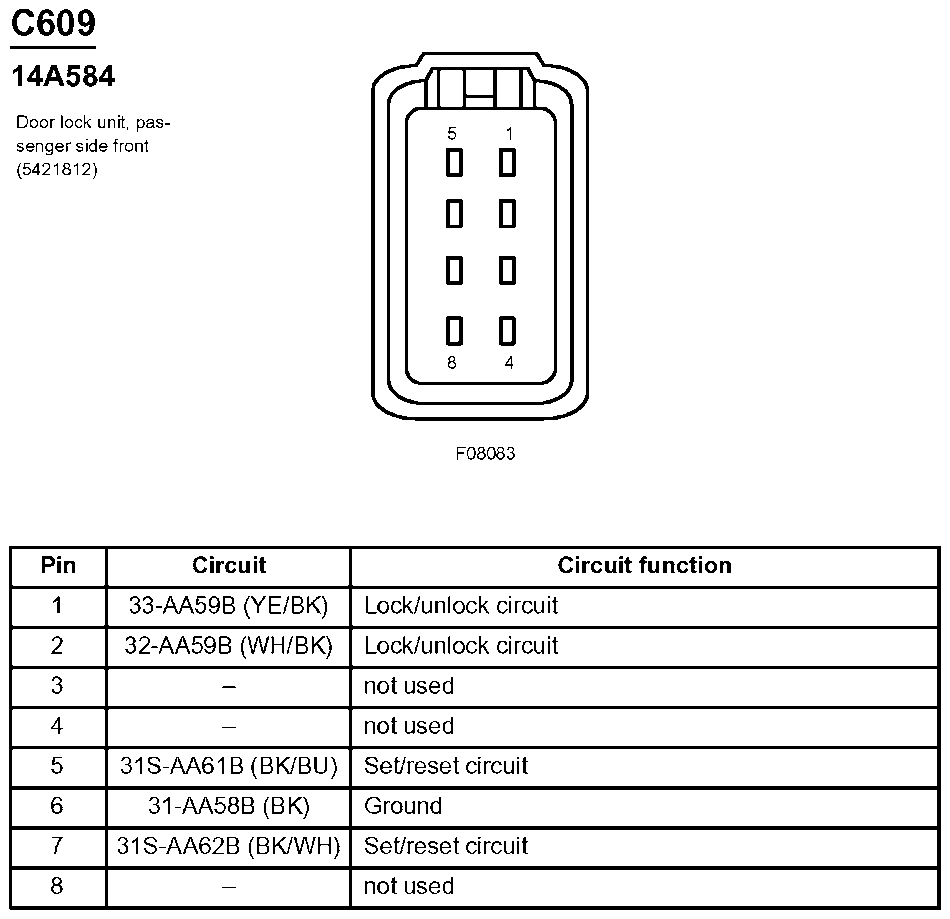

Fig 164: Door Lock Unit, Passenger Side Front Connector End View (C609)
Courtesy of FORD MOTOR CO.

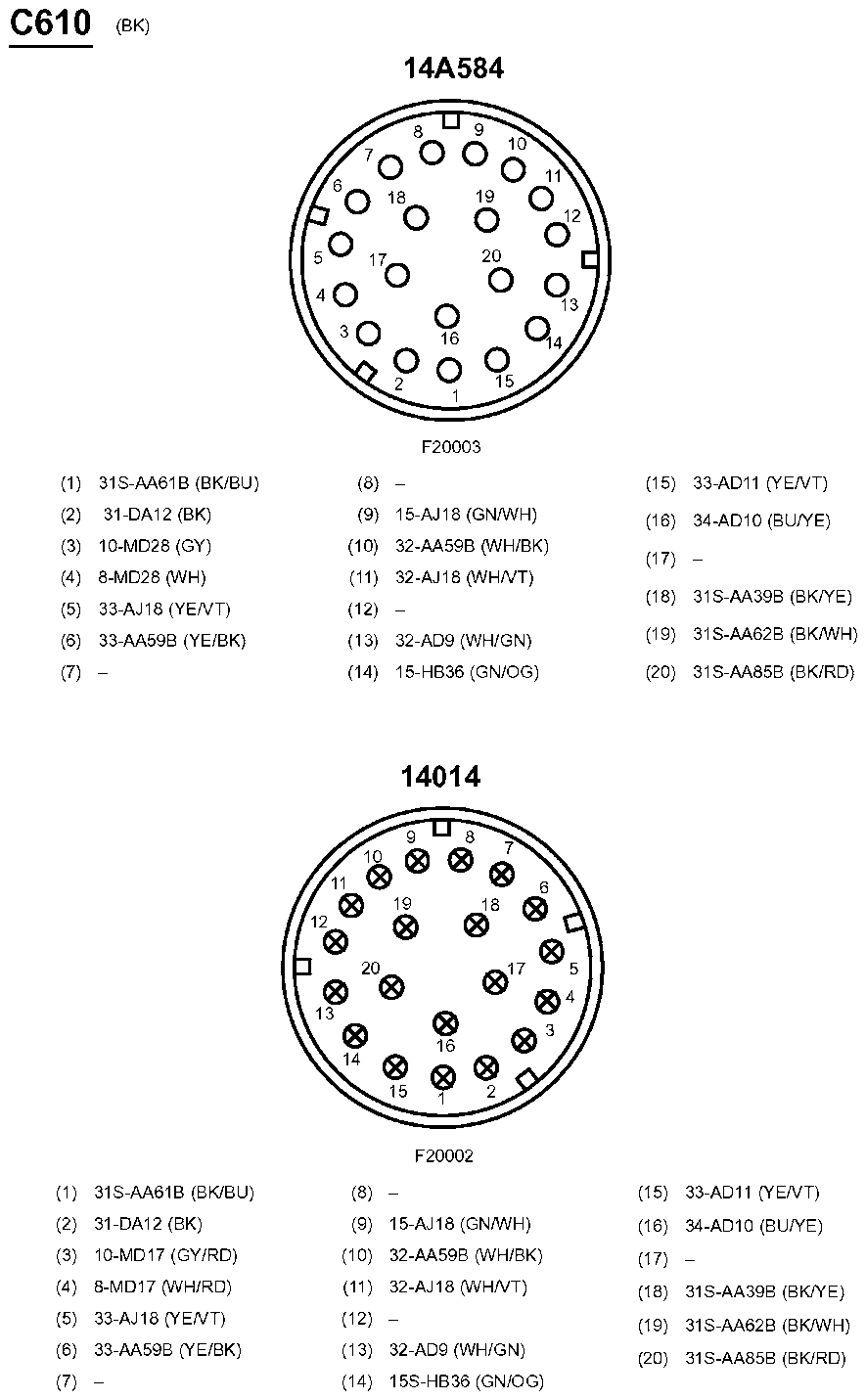

Fig 165: Inline Connector End View (C610)
Courtesy of FORD MOTOR CO.

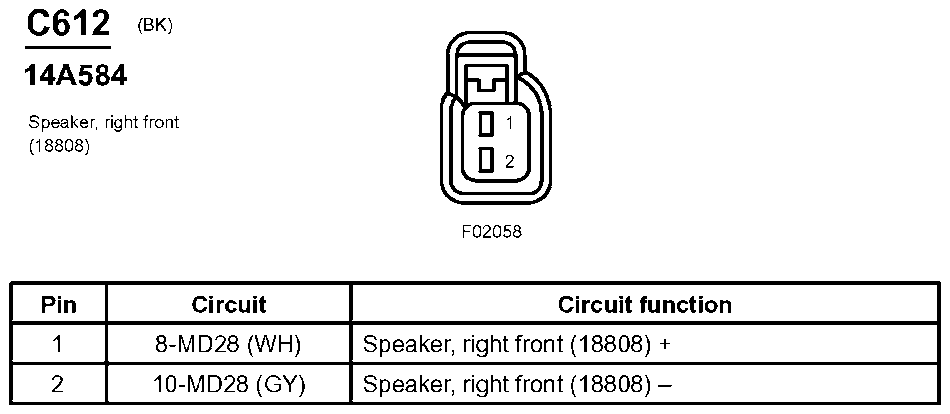

Fig 166: Speaker, Right Front Connector End View (C612)
Courtesy of FORD MOTOR CO.

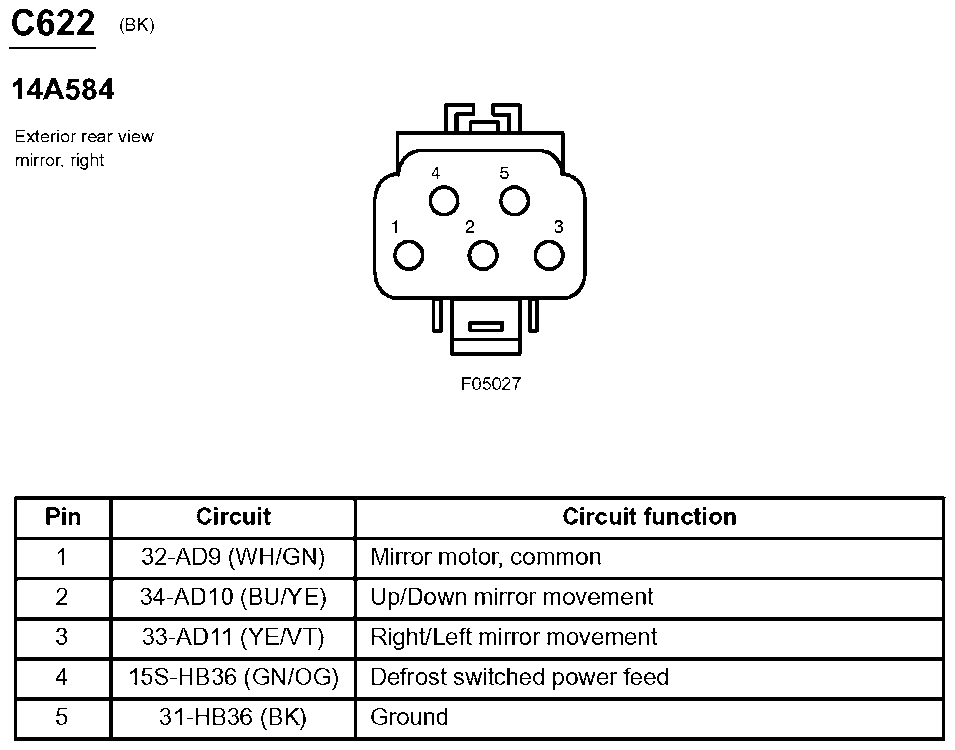

Fig 167: Exterior Rear View Mirror, Right Connector End View (C622)
Courtesy of FORD MOTOR CO.

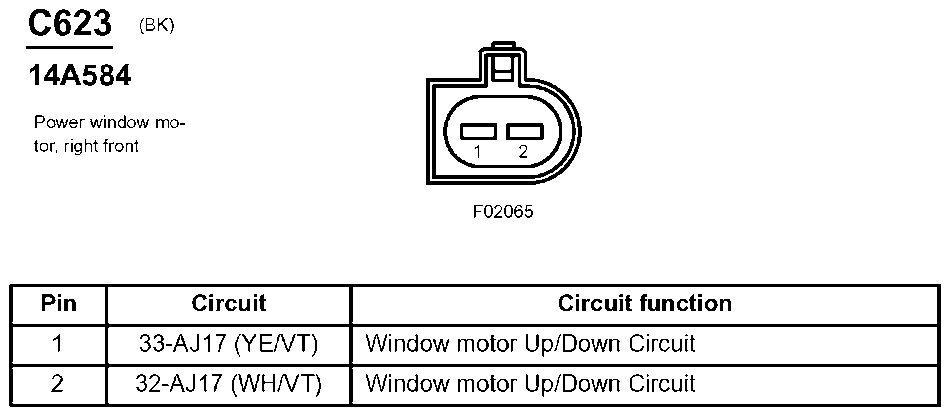

Fig 168: Power Window Motor, Right Front Connector End View (C623)
Courtesy of FORD MOTOR CO.

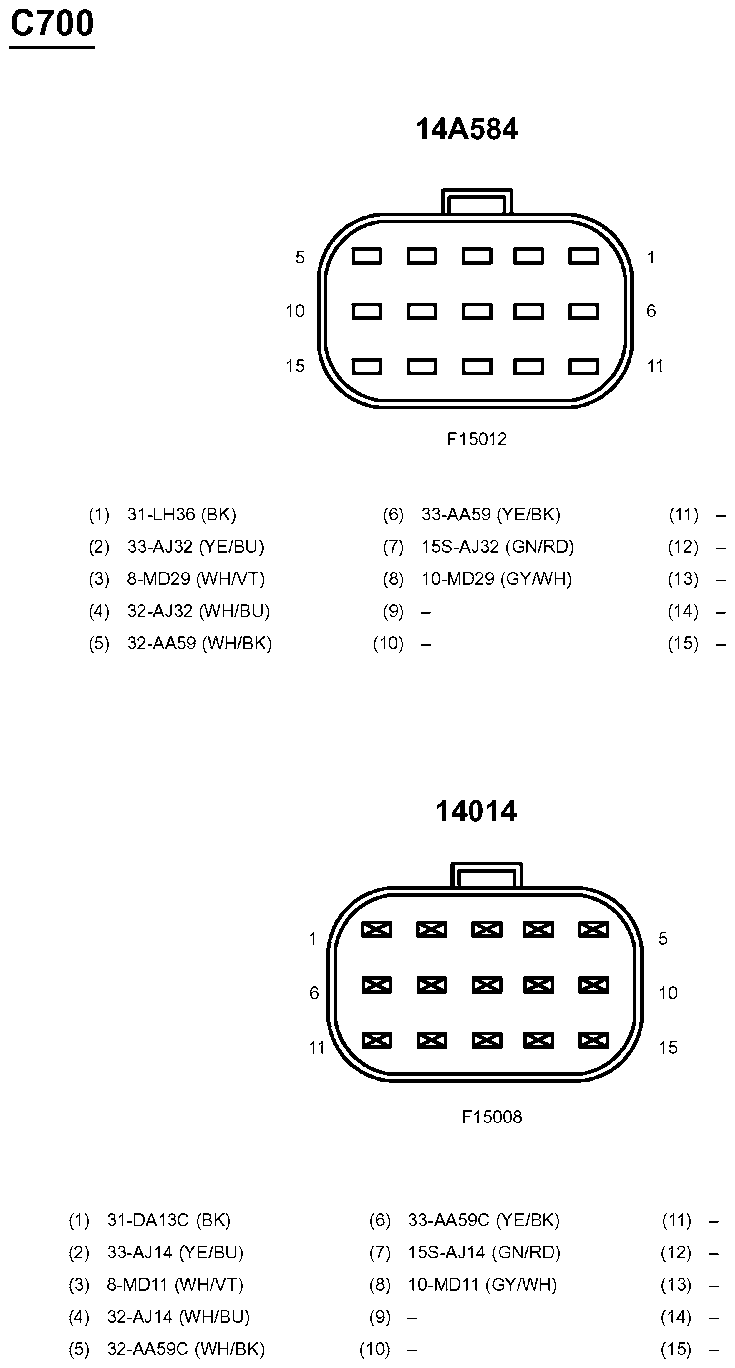

Fig 169: Inline Connector End View (C700)
Courtesy of FORD MOTOR CO.

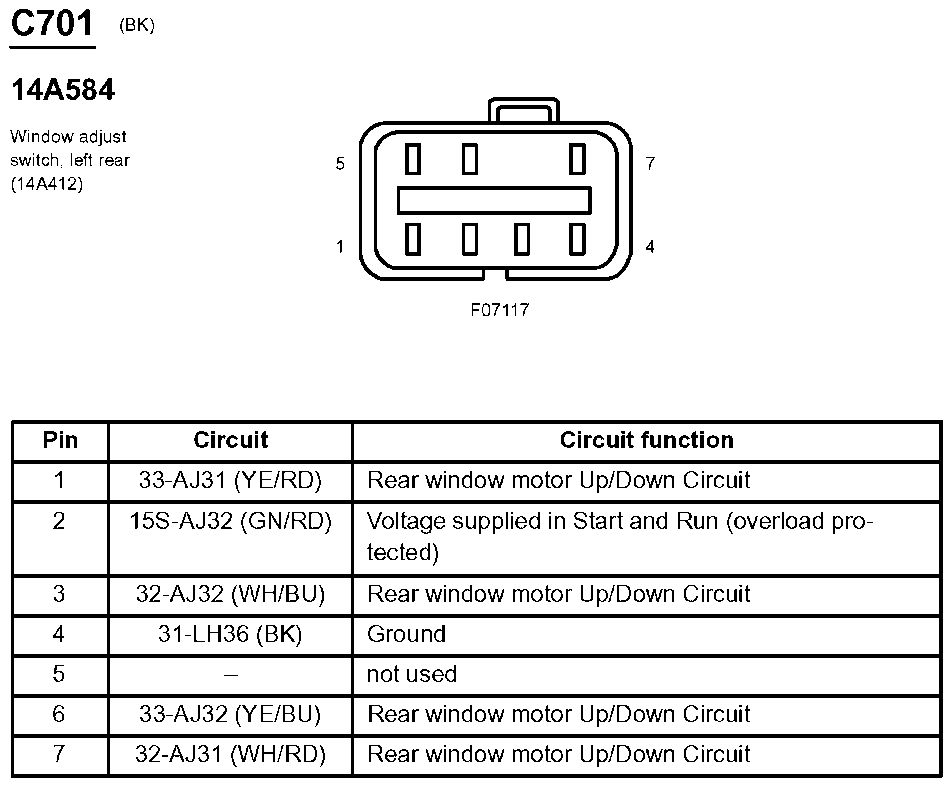

Fig 170: Window Adjust Switch, Left Rear Connector End View (C701)
Courtesy of FORD MOTOR CO.

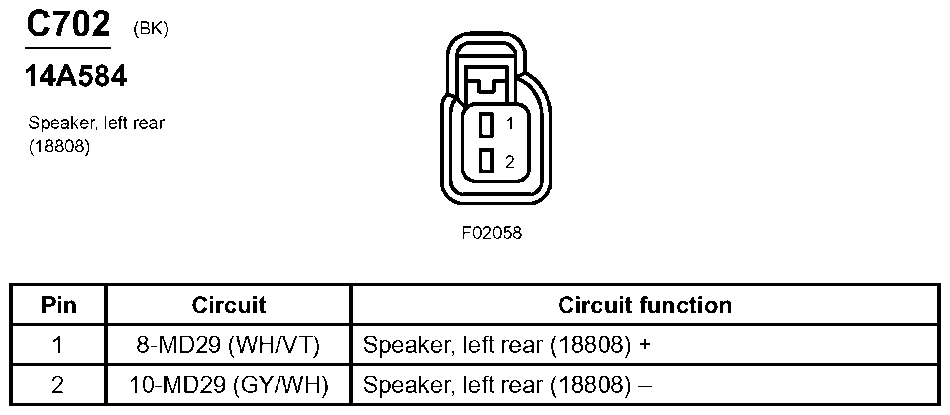

Fig 171: Speaker, Left Rear Connector End View (C702)
Courtesy of FORD MOTOR CO.

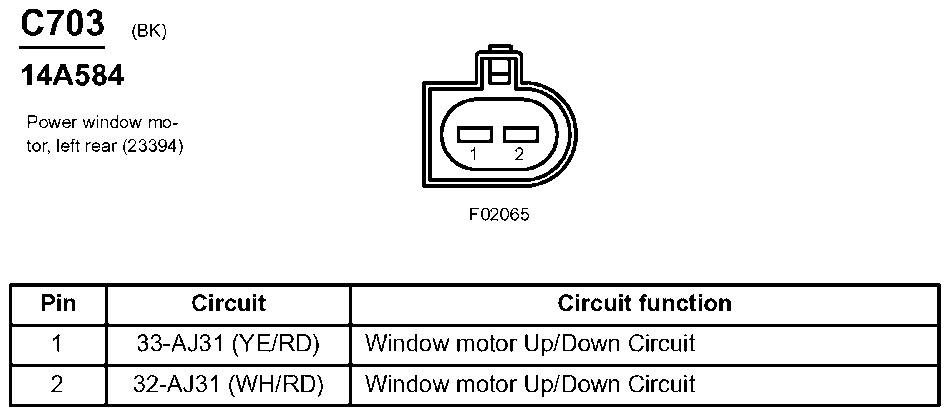

Fig 172: Power Window Motor, Left Rear Connector End View (C703)
Courtesy of FORD MOTOR CO.

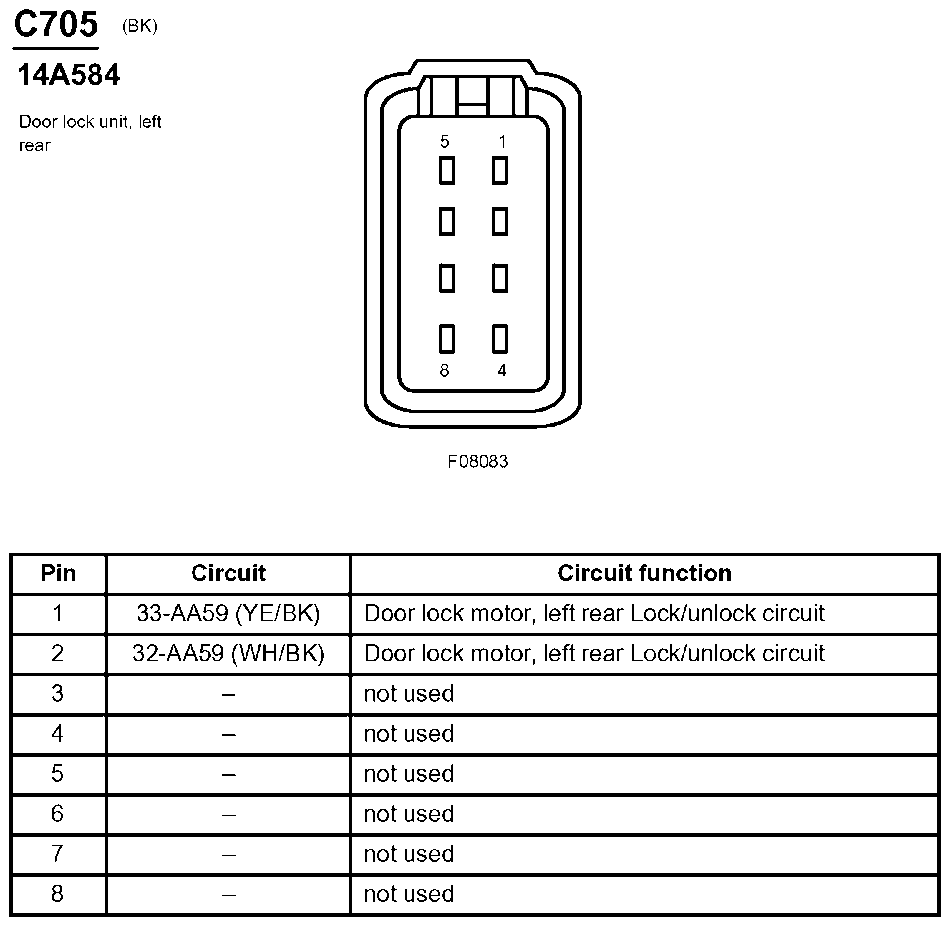

Fig 173: Door Lock Unit, Left Rear Connector End View (C705)
Courtesy of FORD MOTOR CO.

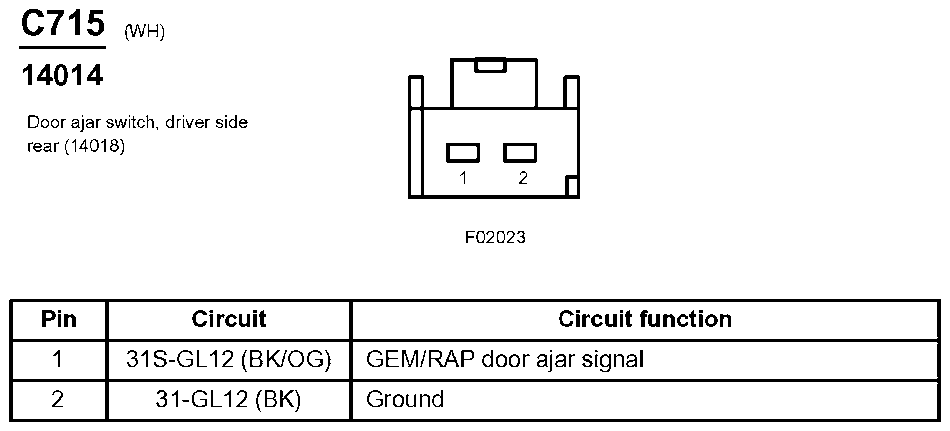

Fig 174: Door Ajar Switch, Driver Side Rear Connector End View (C715)
Courtesy of FORD MOTOR CO.

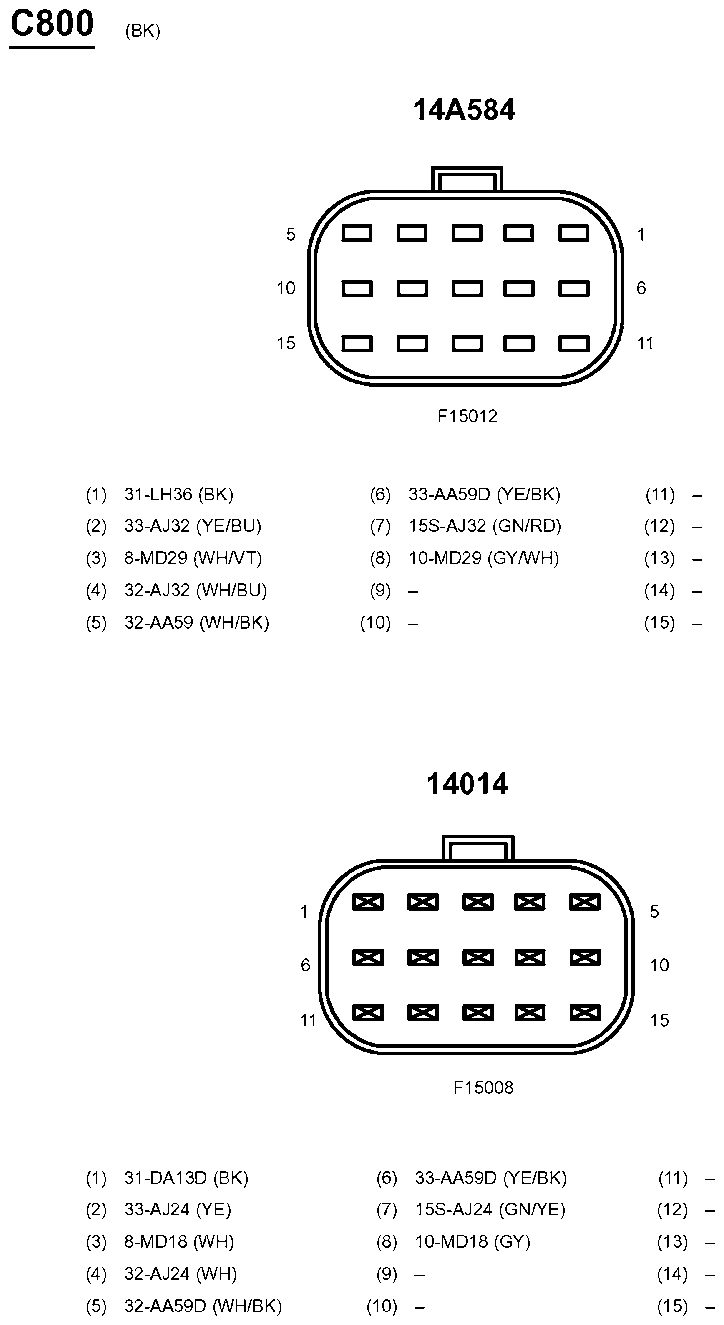

Fig 175: Inline Connector End View (C800)
Courtesy of FORD MOTOR CO.

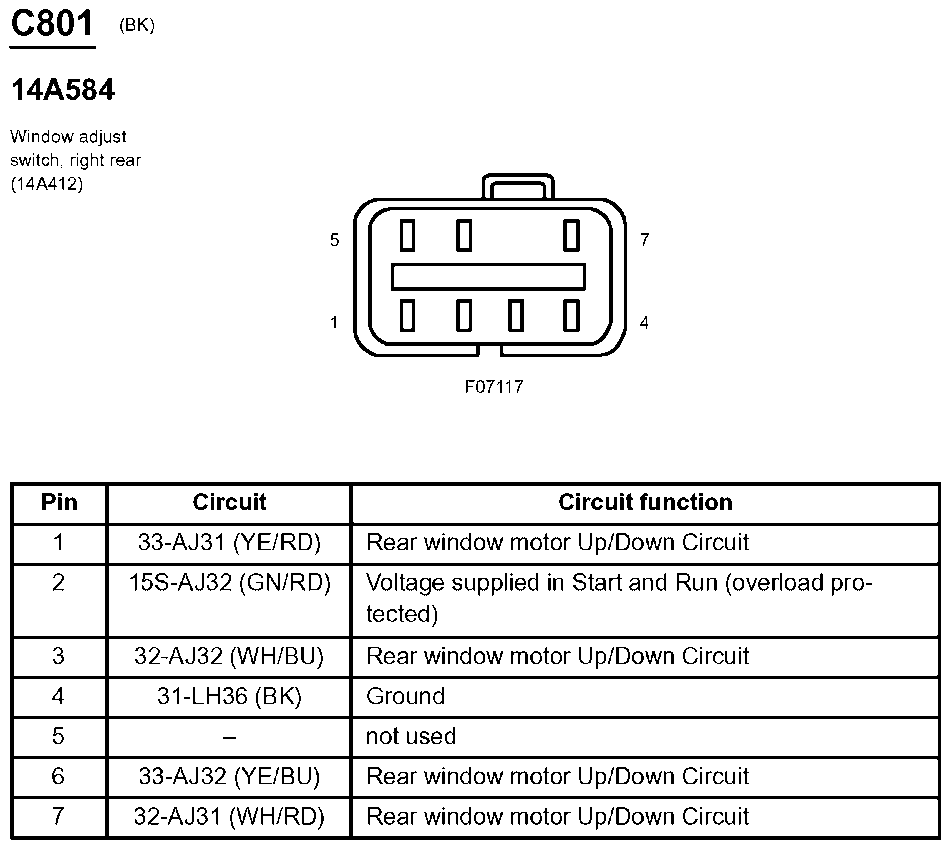

Fig 176: Window Adjust Switch, Right Rear Connector End View (C801)
Courtesy of FORD MOTOR CO.

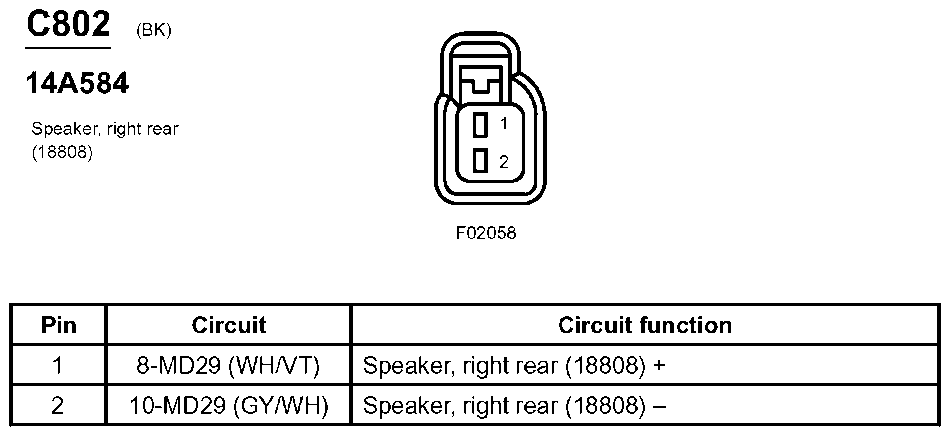

Fig 177: Speaker, Right Rear Connector End View (C802)
Courtesy of FORD MOTOR CO.

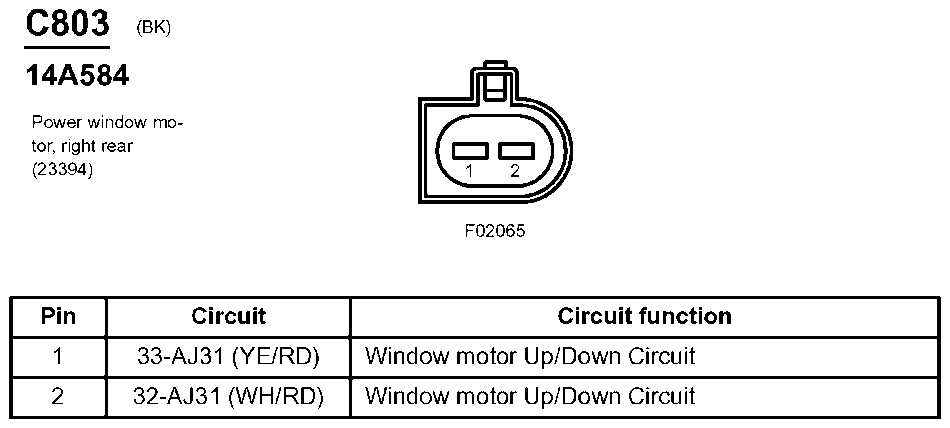

Fig 178: Power Window Motor, Right Rear Connector End View (C803)
Courtesy of FORD MOTOR CO.

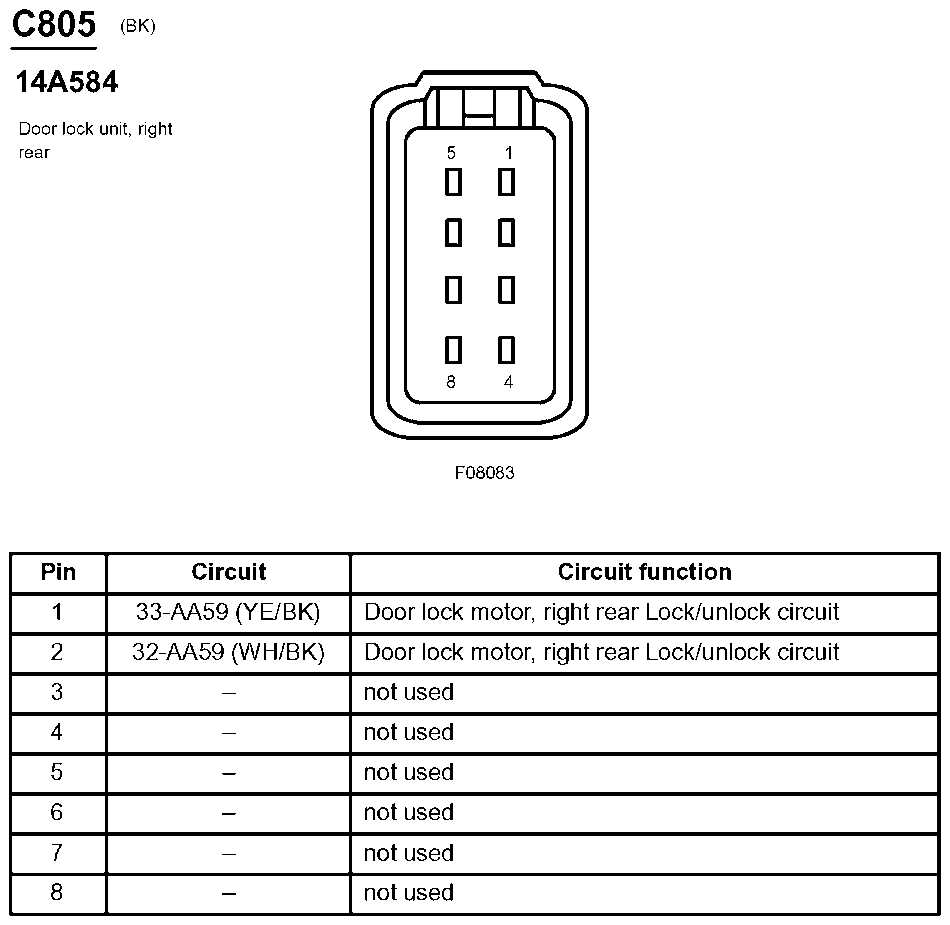

Fig 179: Door Lock Unit, Right Rear Connector End View (C805)
Courtesy of FORD MOTOR CO.

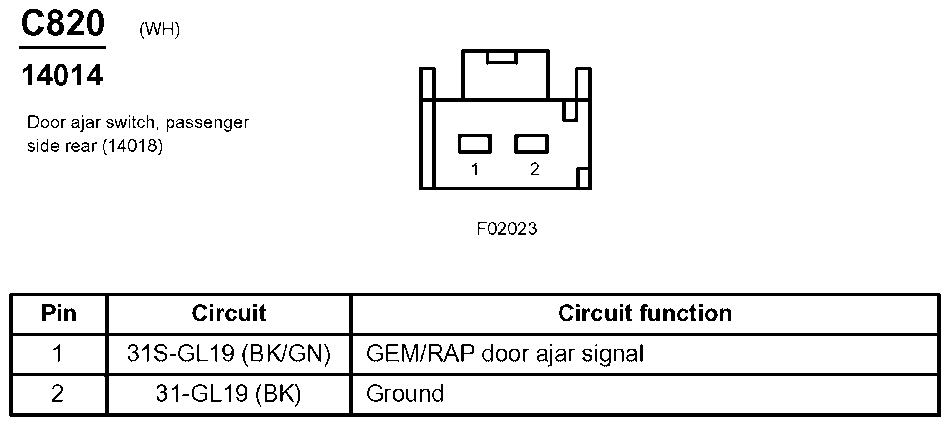

Fig 180: Door Ajar Switch, Passenger Side Rear Connector End View (C820)
Courtesy of FORD MOTOR CO.

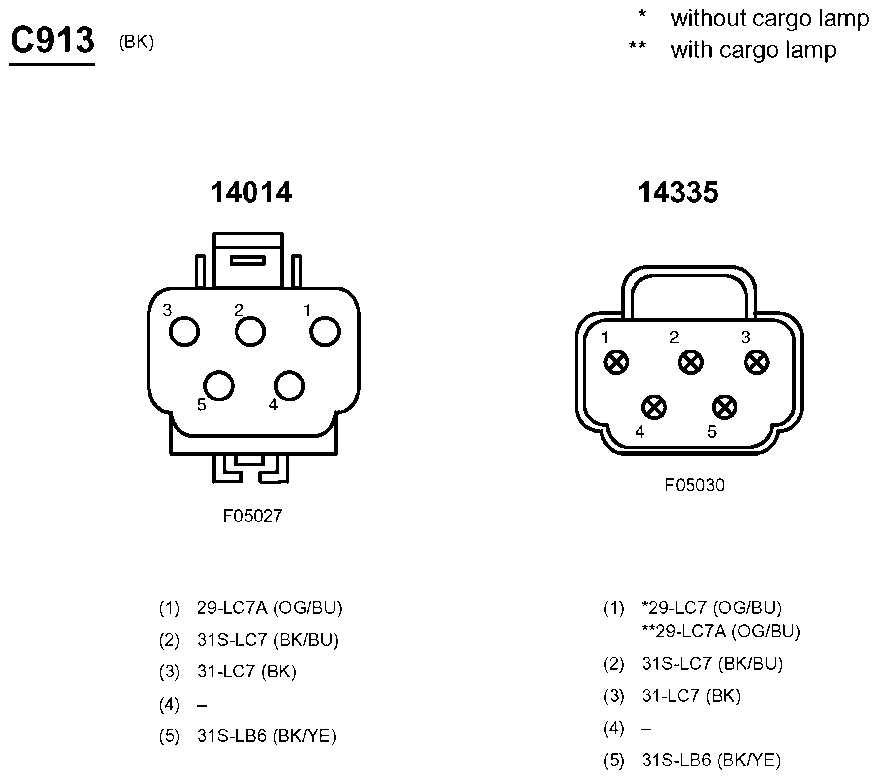

Fig 181: Inline Connector End View (C913)
Courtesy of FORD MOTOR CO.

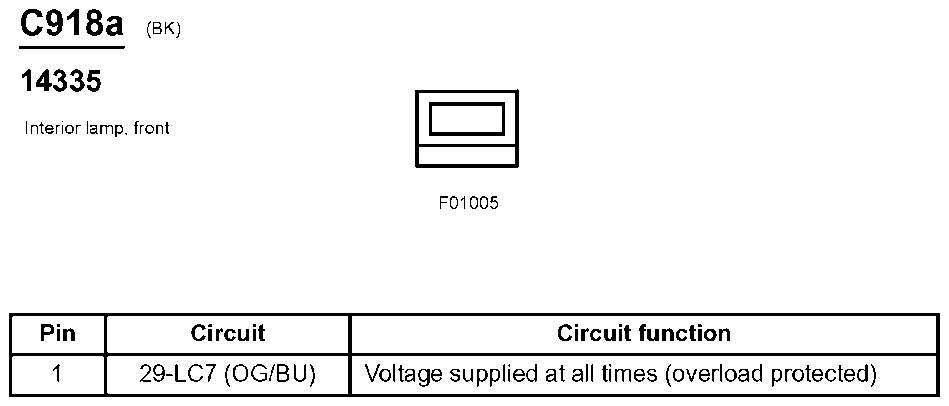

Fig 182: Interior Lamp, Front Connector End View (C918a)
Courtesy of FORD MOTOR CO.

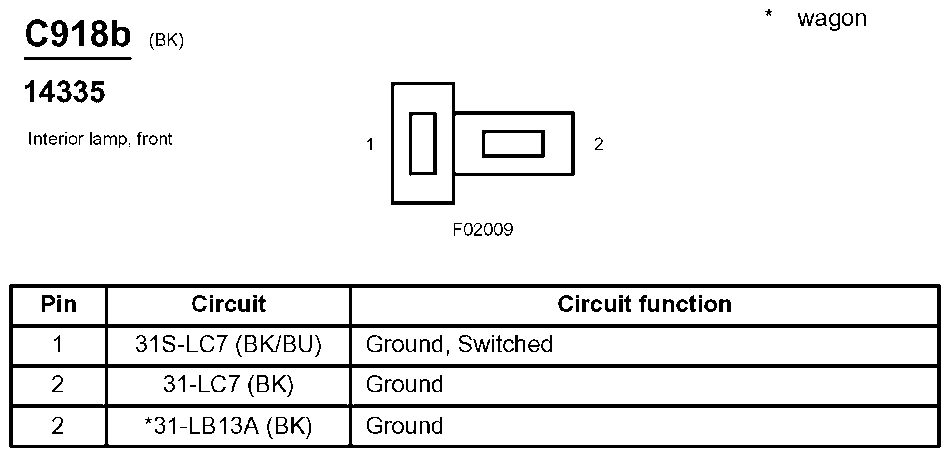

Fig 183: Interior Lamp, Front Connector End View (C918b)
Courtesy of FORD MOTOR CO.

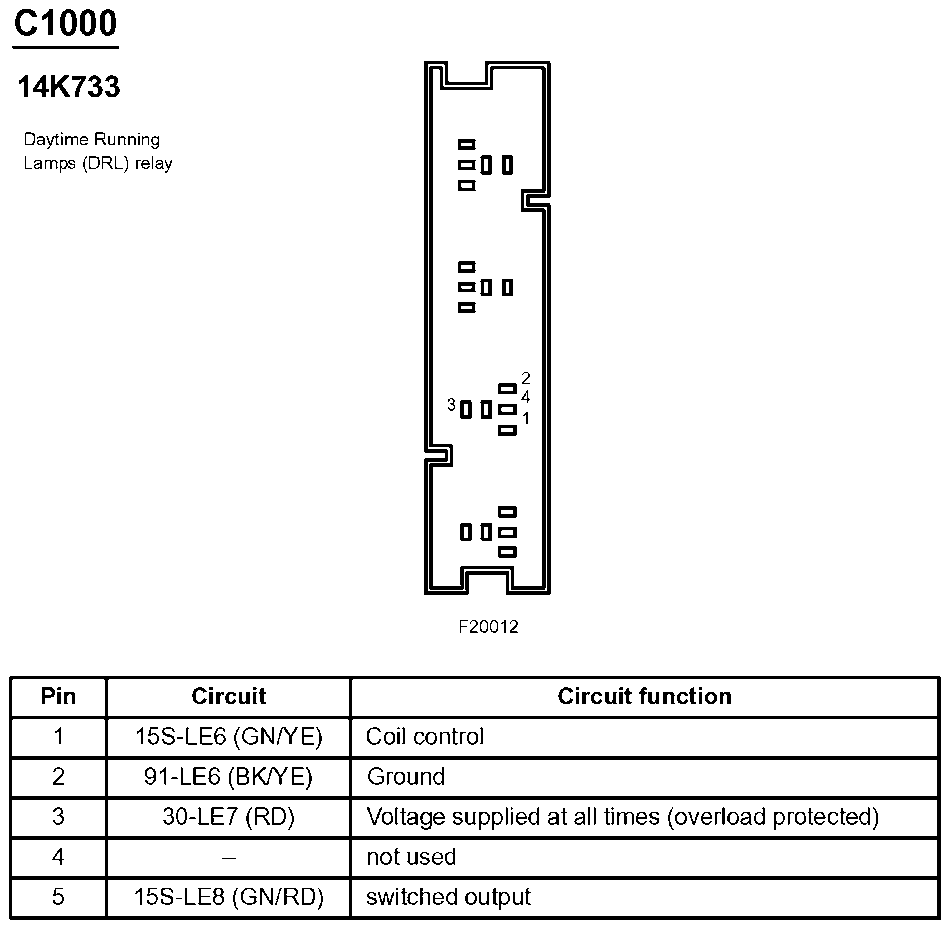

Fig 184: Daytime Running Lamps (DRL) Relay Connector End View (C1000)
Courtesy of FORD MOTOR CO.

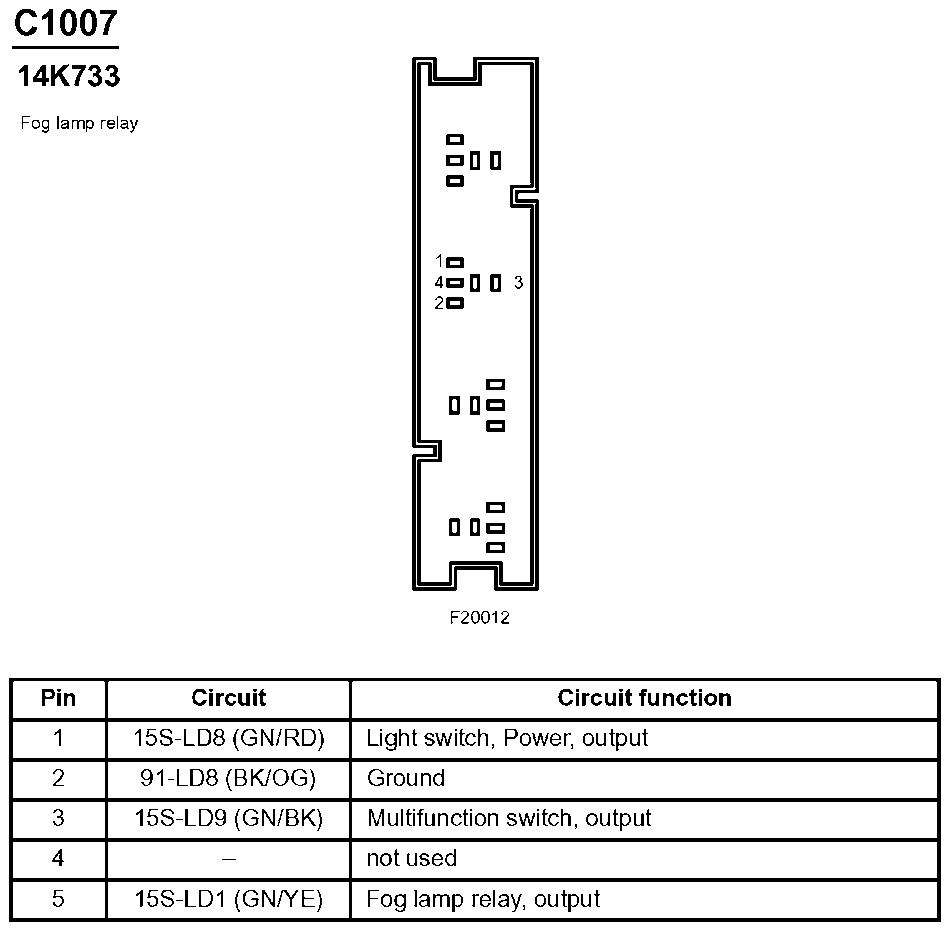

Fig 185: Fog Lamp Relay Connector End View (C1007)
Courtesy of FORD MOTOR CO.

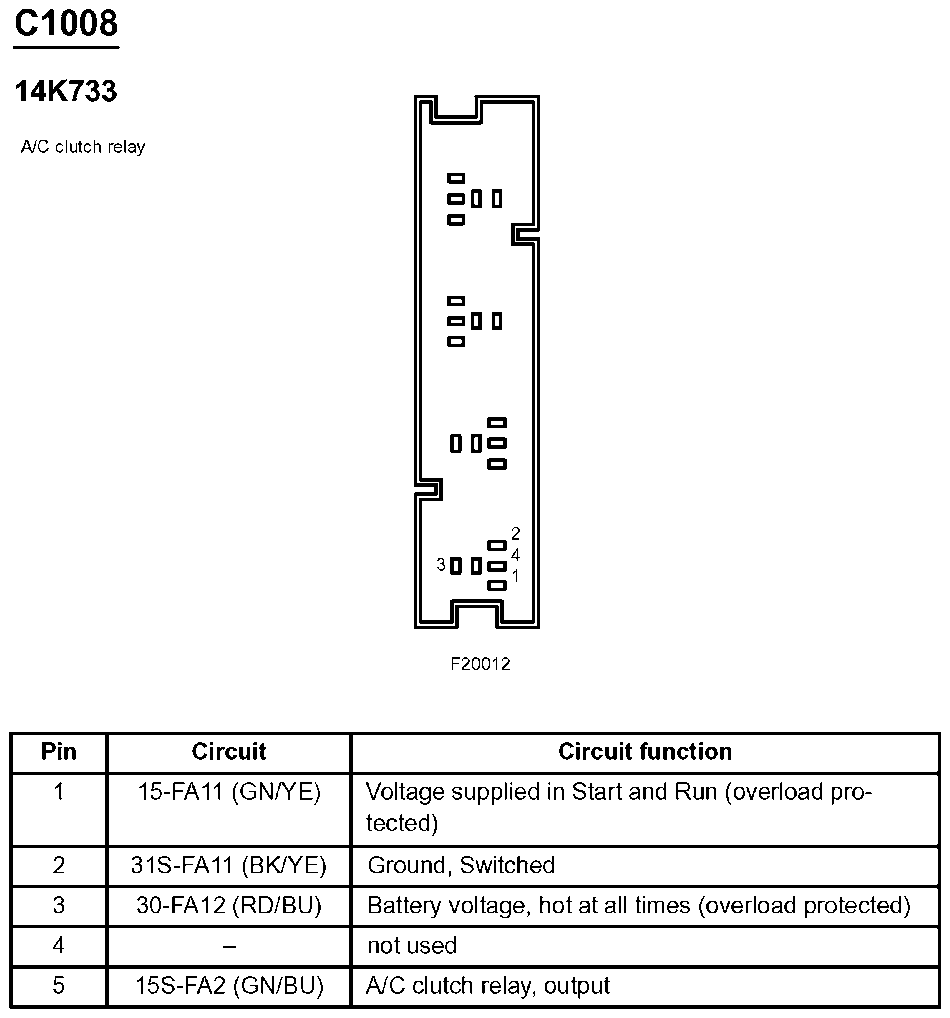

Fig 186: A/C Clutch Relay Connector End View (C1008)
Courtesy of FORD MOTOR CO.

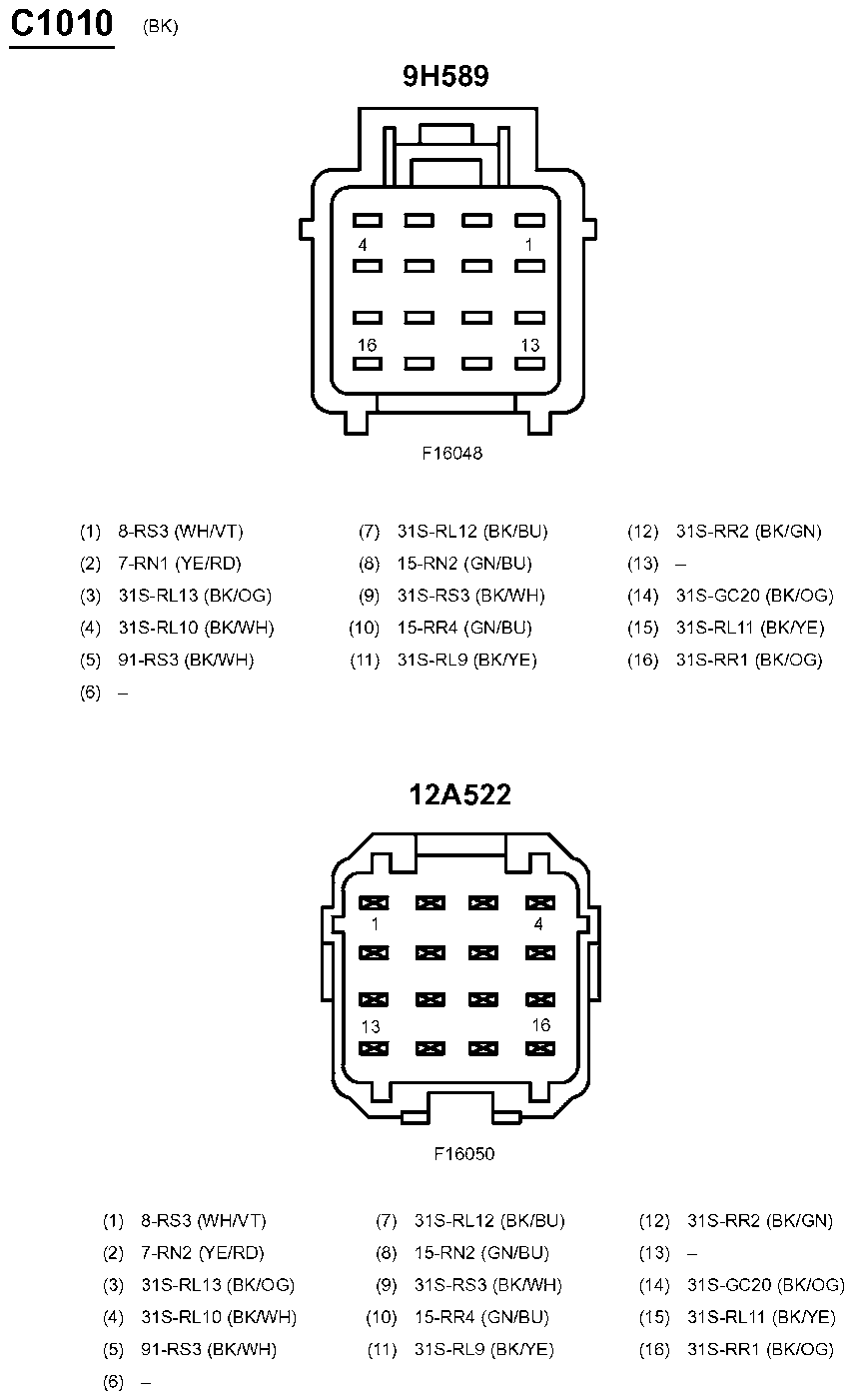

Fig 187: Inline Connector End View (C1010)
Courtesy of FORD MOTOR CO.

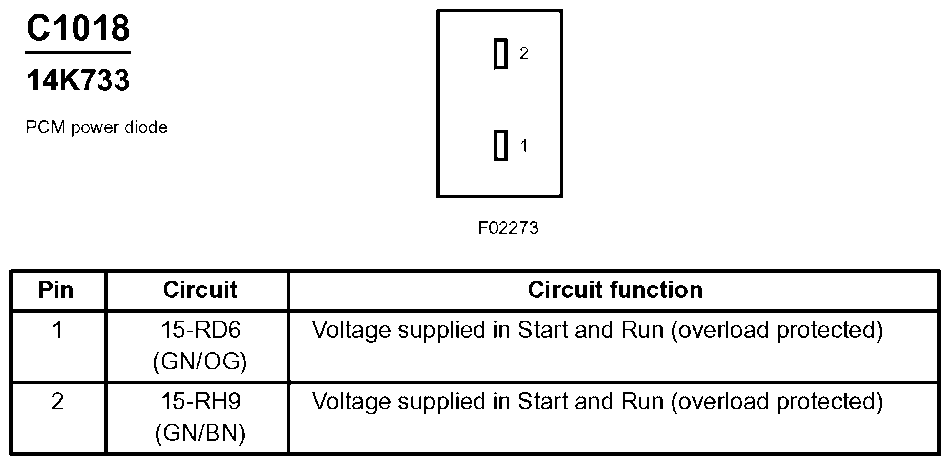

Fig 188: PCM Power Diode Connector End View (C1018)
Courtesy of FORD MOTOR CO.

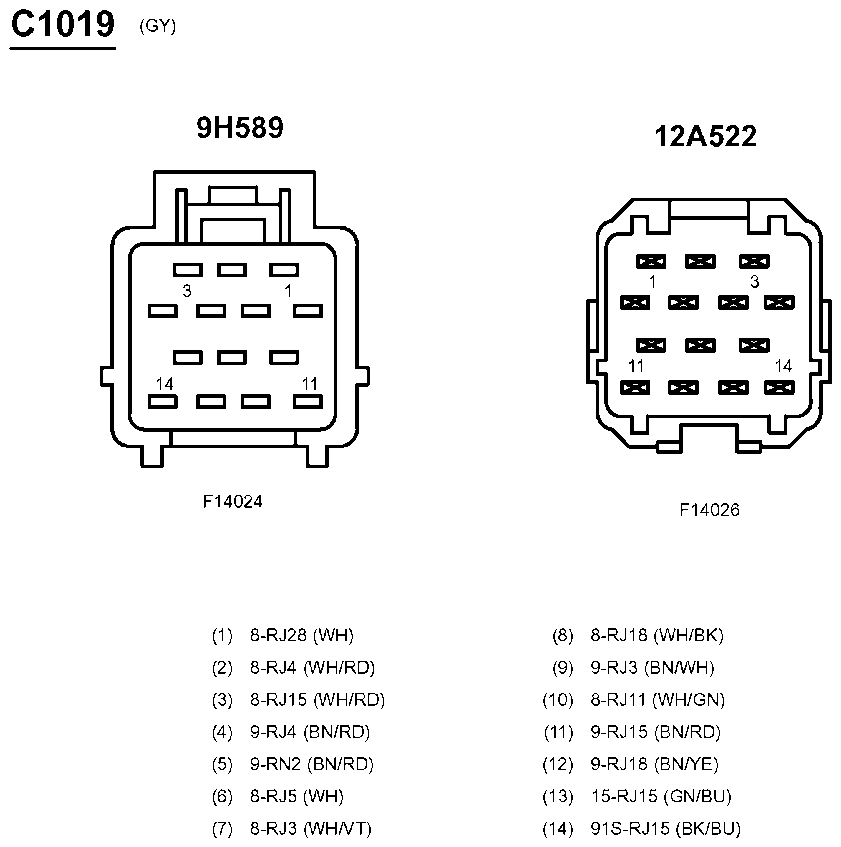

Fig 189: Inline Connector End View (C1019)
Courtesy of FORD MOTOR CO.

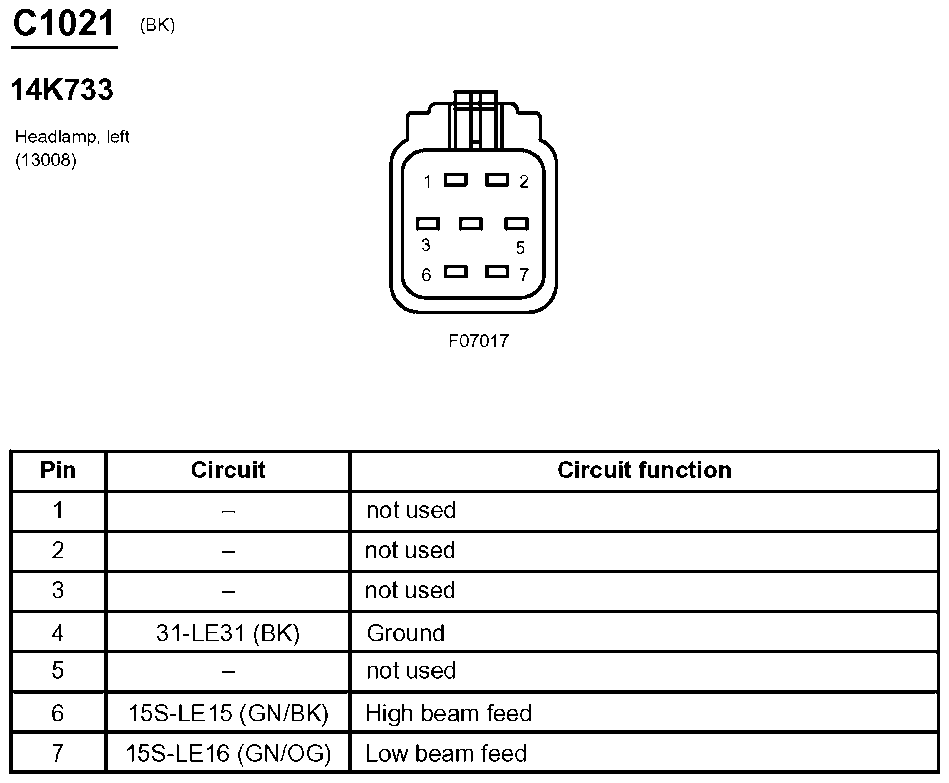

Fig 190: Headlamp, Left Connector End View (C1021)
Courtesy of FORD MOTOR CO.

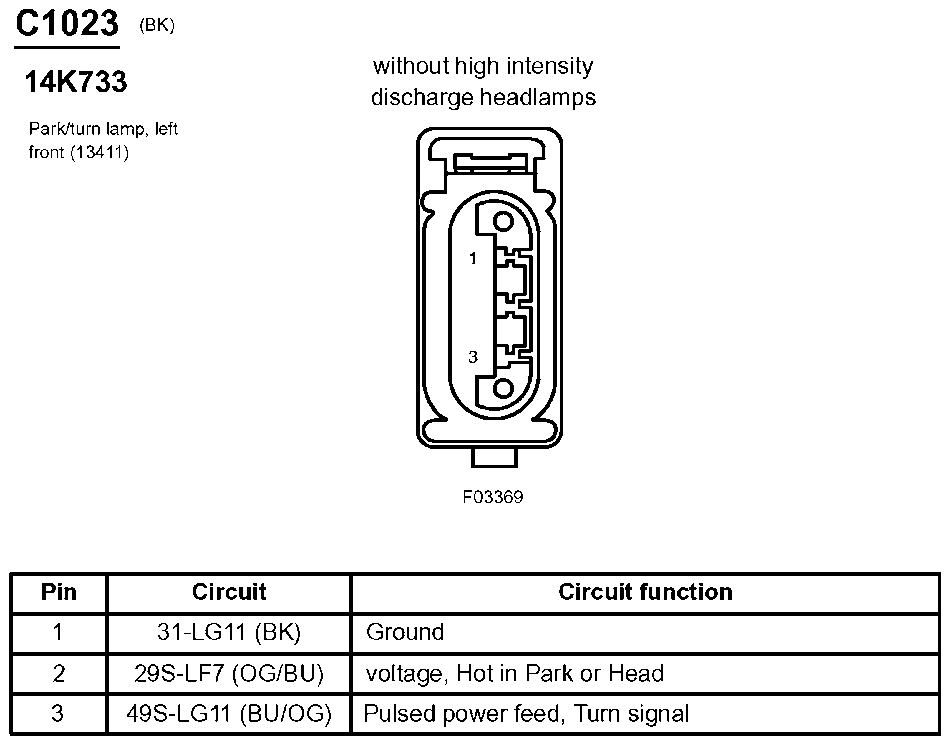

Fig 191: Park/Turn Lamp, Left Front Connector End View (C1023)
Courtesy of FORD MOTOR CO.

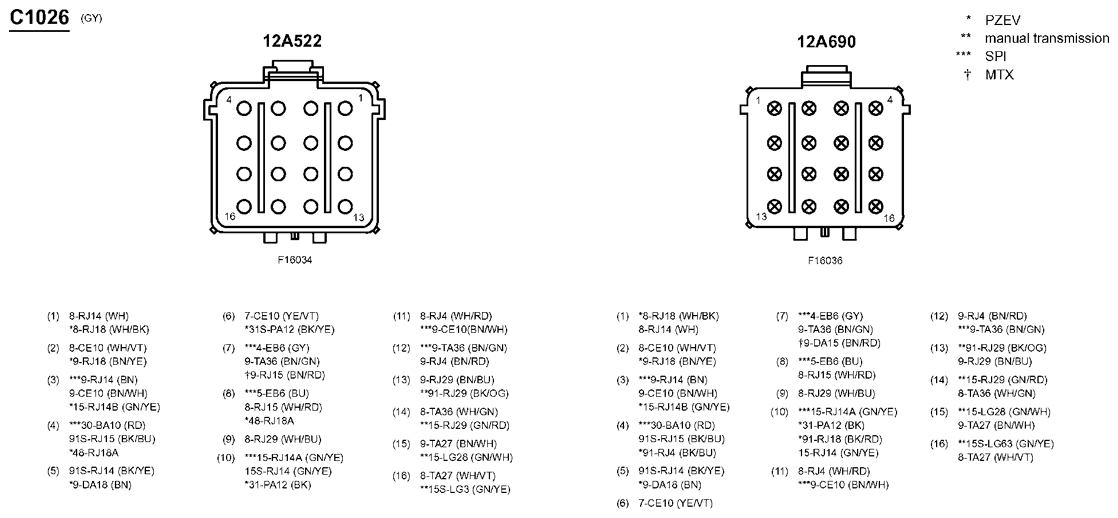

Fig 192: Inline Connector End View (C1026)
Courtesy of FORD MOTOR CO.

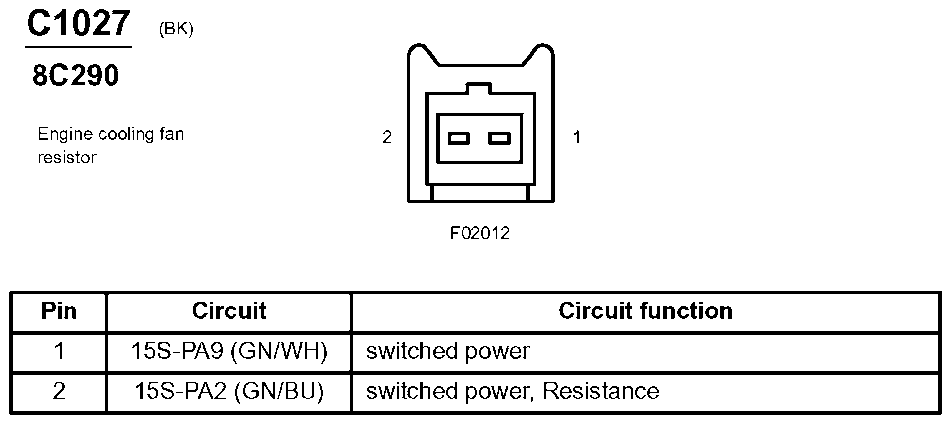

Fig 193: Engine Cooling Fan Resistor Connector End View (C1027)
Courtesy of FORD MOTOR CO.

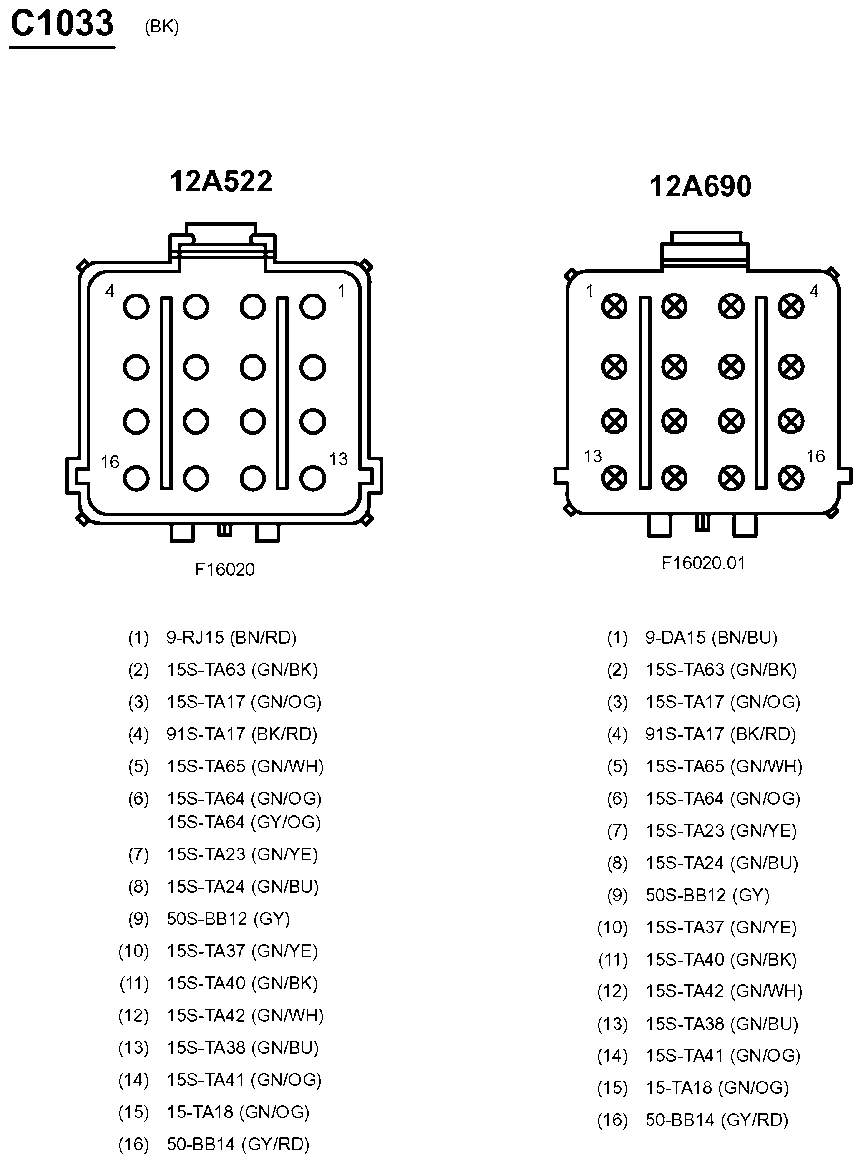

Fig 194: Inline Connector End View (C1033)
Courtesy of FORD MOTOR CO.

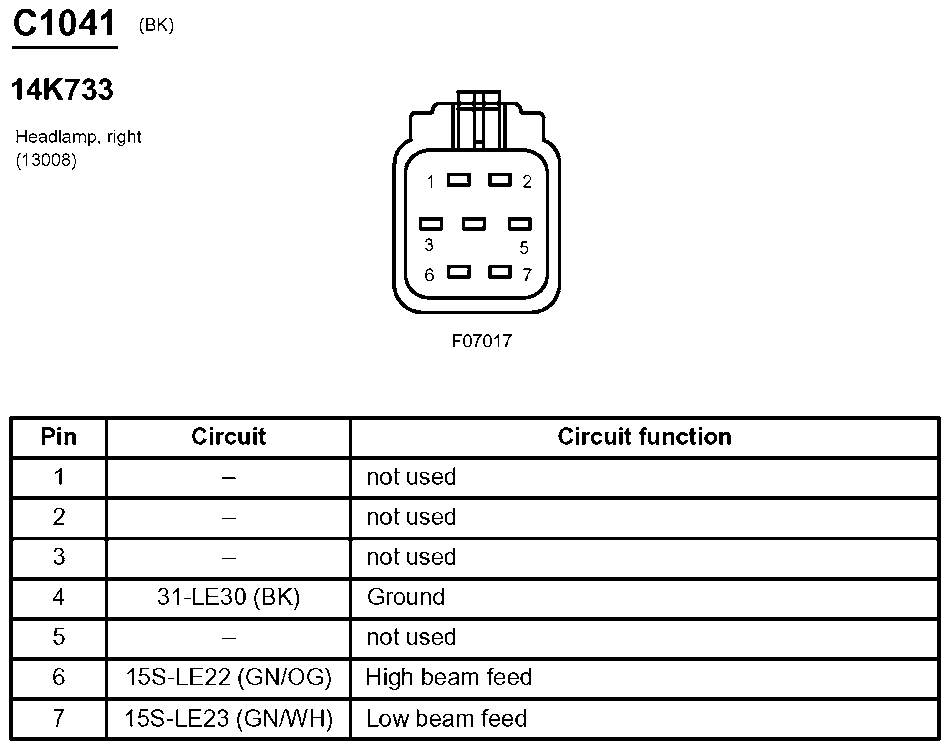

Fig 195: Headlamp, Right Connector End View (C1041)
Courtesy of FORD MOTOR CO.

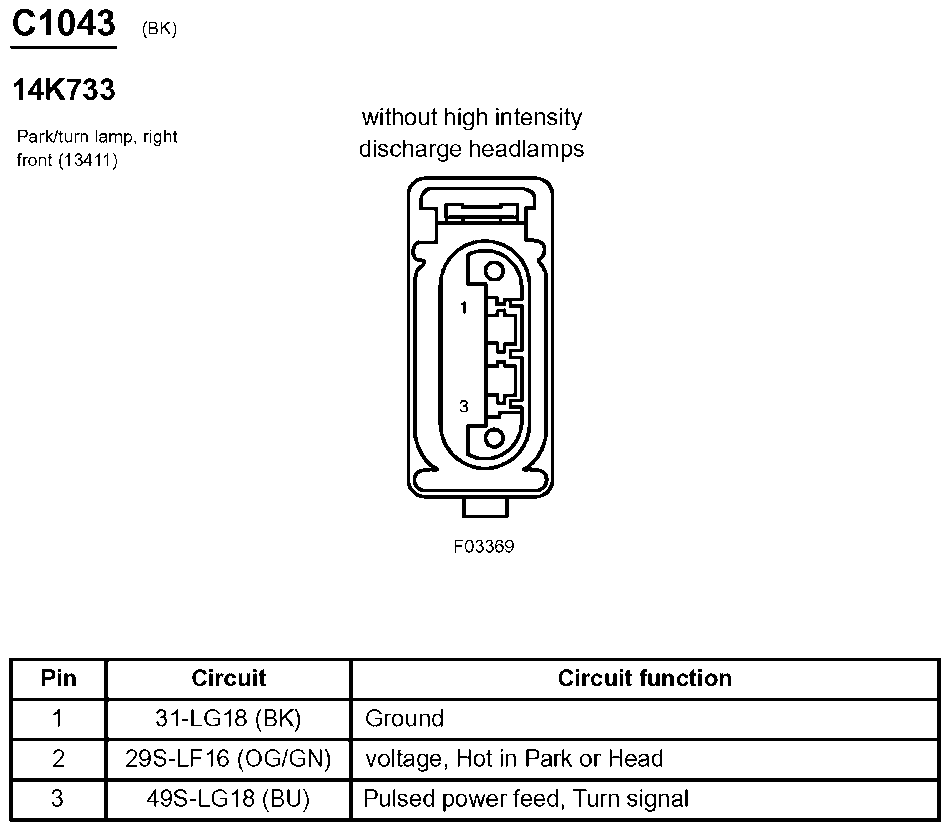

Fig 196: Park/Turn Lamp, Right Front Connector End View (C1043)
Courtesy of FORD MOTOR CO.

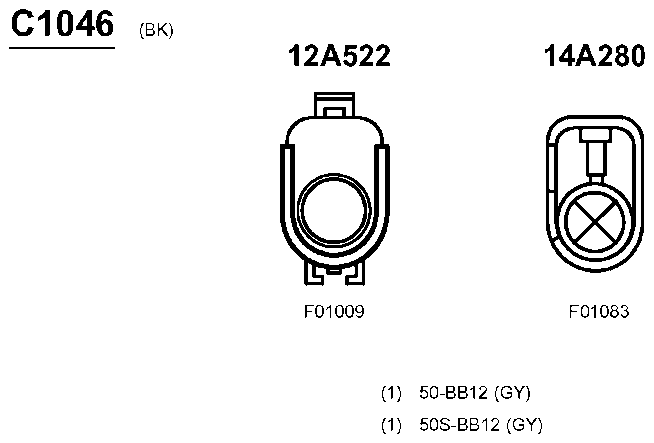

Fig 197: Inline Connector End View (C1046)
Courtesy of FORD MOTOR CO.

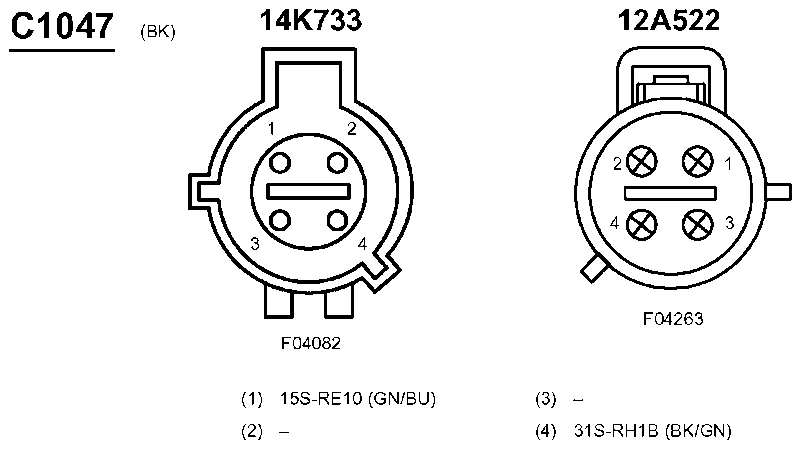

Fig 198: Inline Connector End View (C1047)
Courtesy of FORD MOTOR CO.

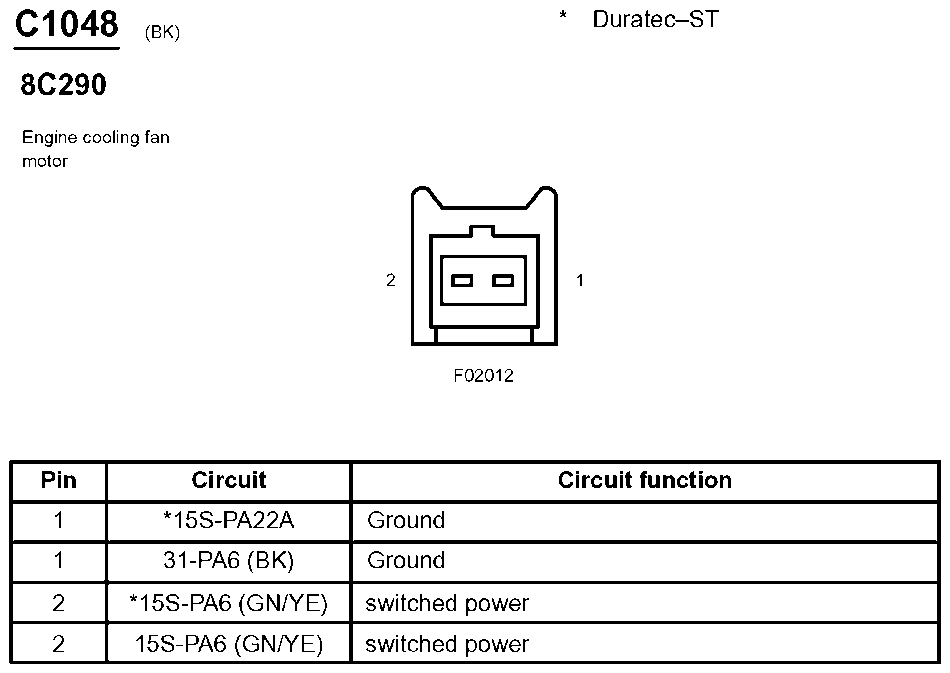

Fig 199: Engine Cooling Fan Motor Connector End View (C1048)
Courtesy of FORD MOTOR CO.

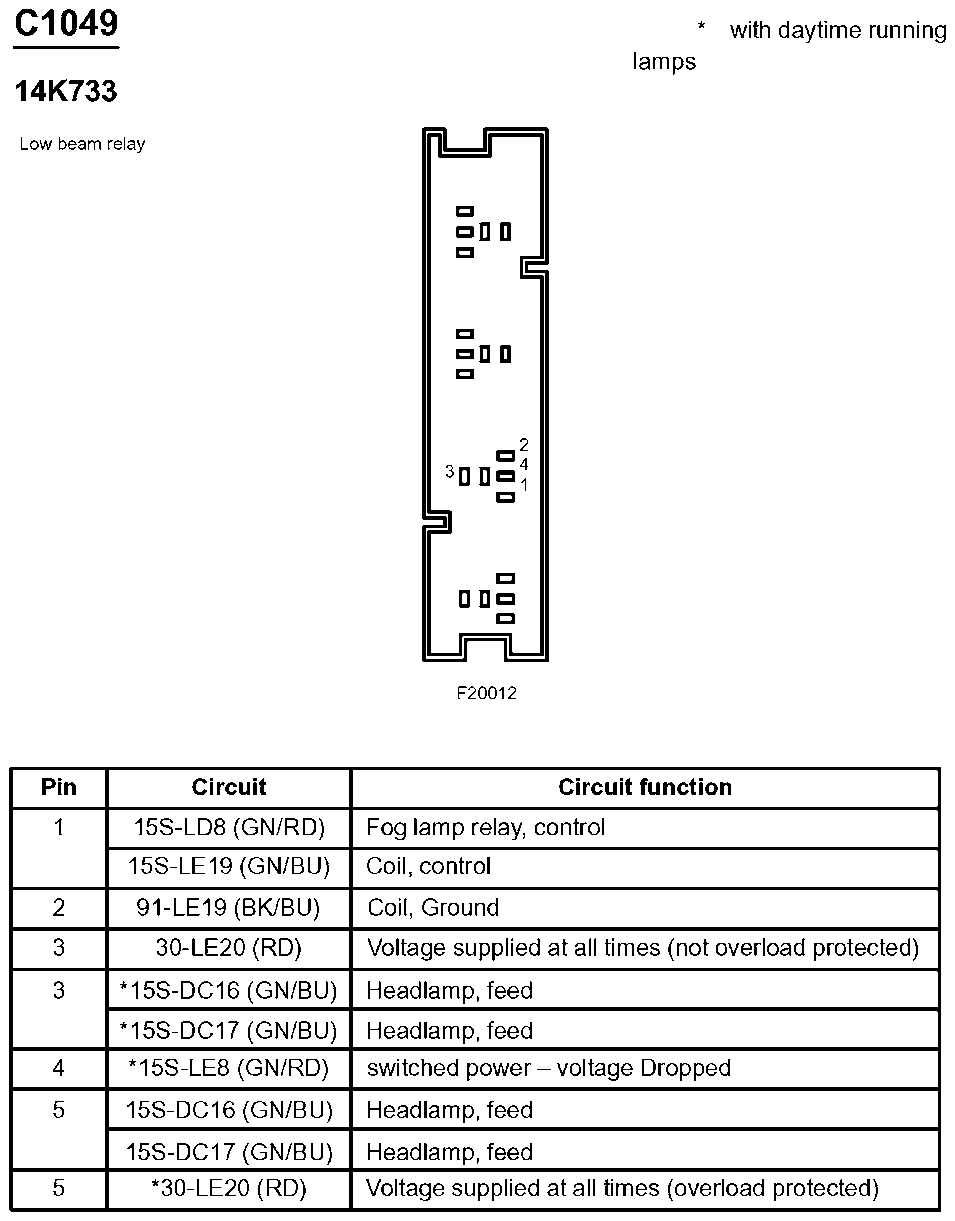

Fig 200: Low Beam Relay Connector End View (C1049)
Courtesy of FORD MOTOR CO.

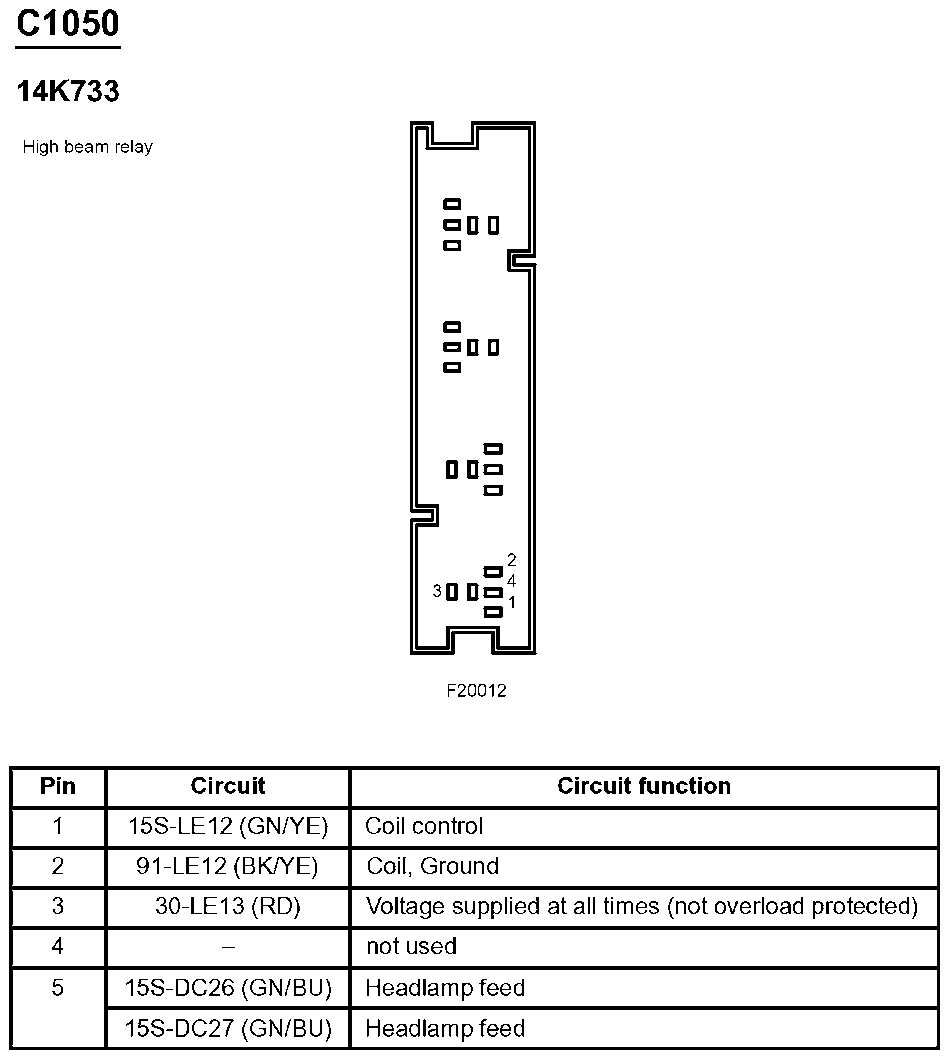

Fig 201: High Beam Relay Connector End View (C1050)
Courtesy of FORD MOTOR CO.

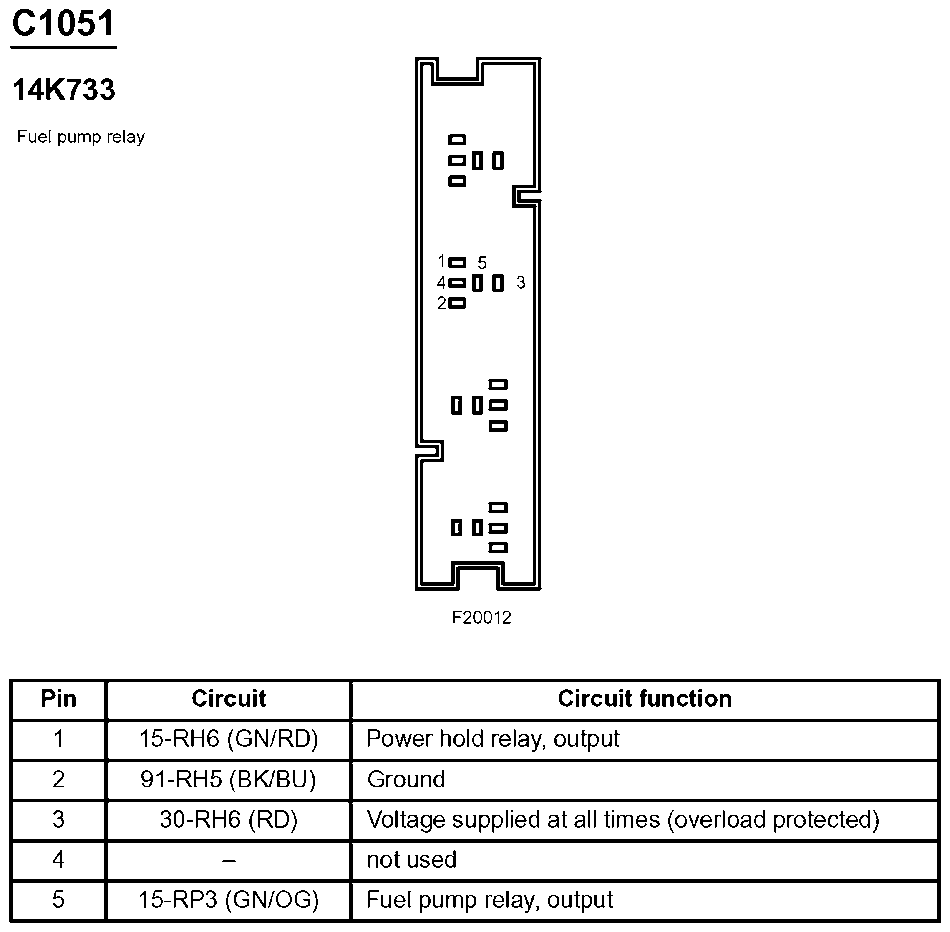

Fig 202: Fuel Pump Relay Connector End View (C1051)
Courtesy of FORD MOTOR CO.

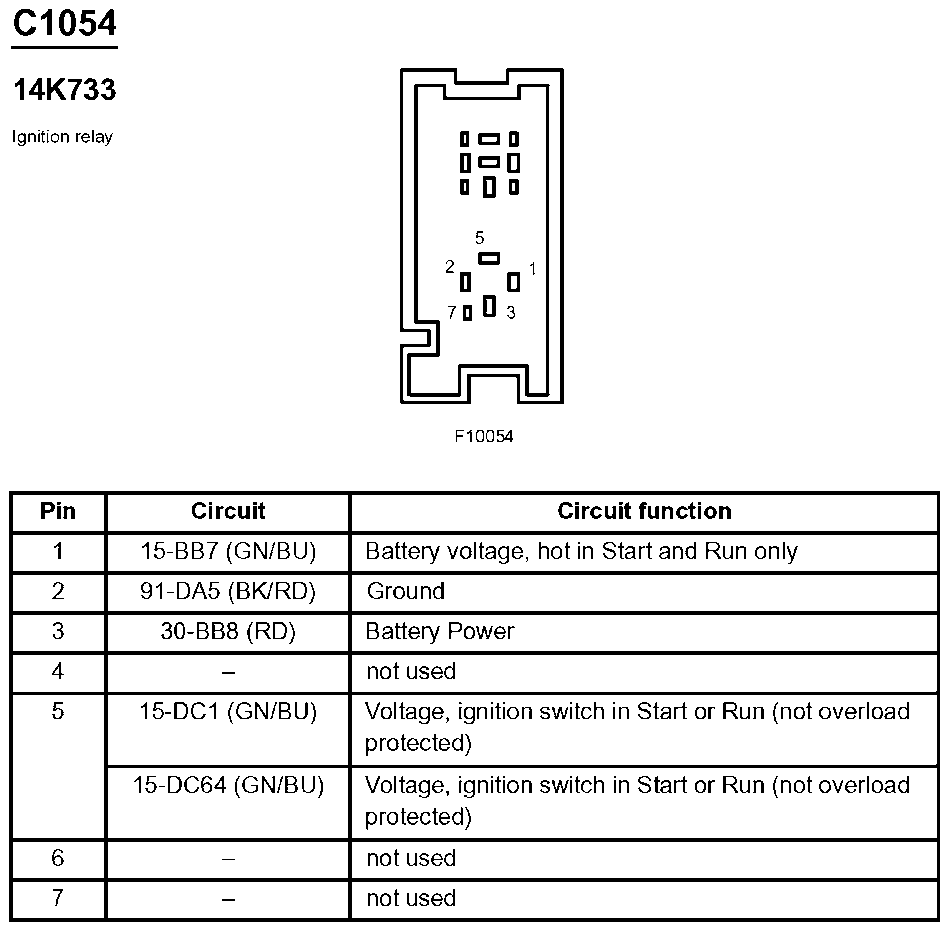

Fig 203: Ignition Relay Connector End View (C1054)
Courtesy of FORD MOTOR CO.

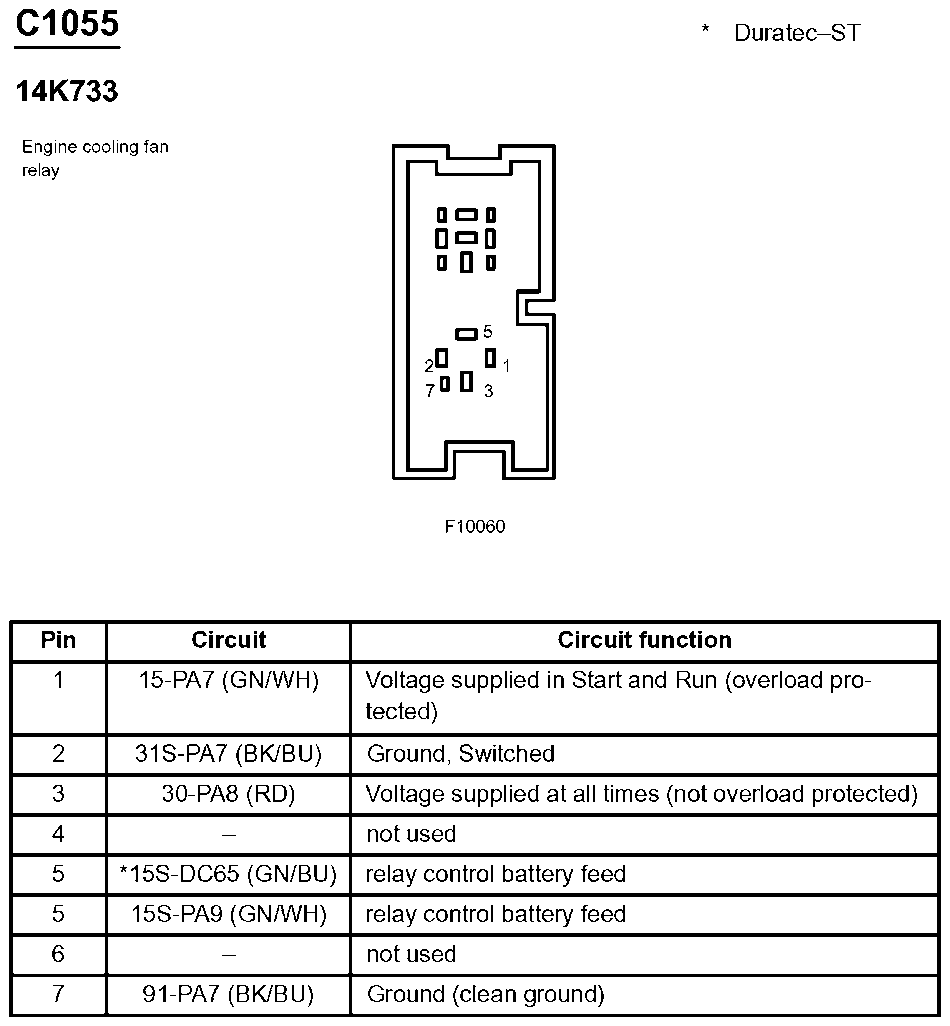

Fig 204: Engine Cooling Fan Relay Connector End View (C1055)
Courtesy of FORD MOTOR CO.

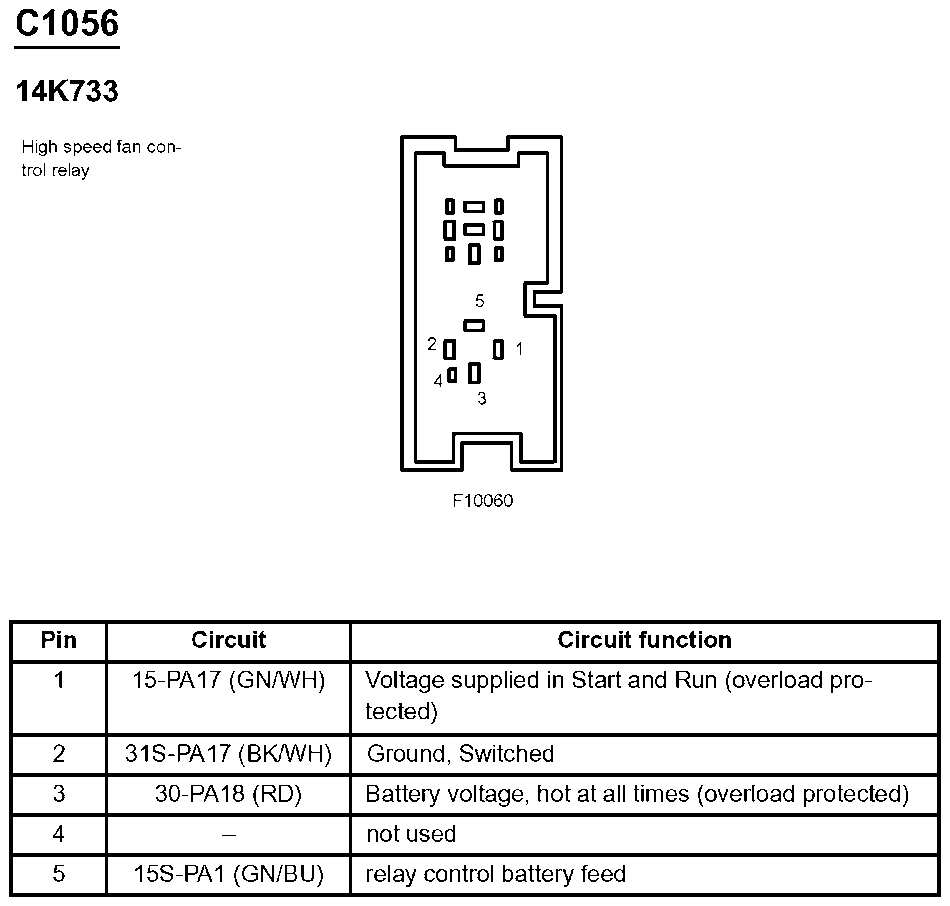

Fig 205: High Speed Fan Control Relay Connector End View (C1056)
Courtesy of FORD MOTOR CO.

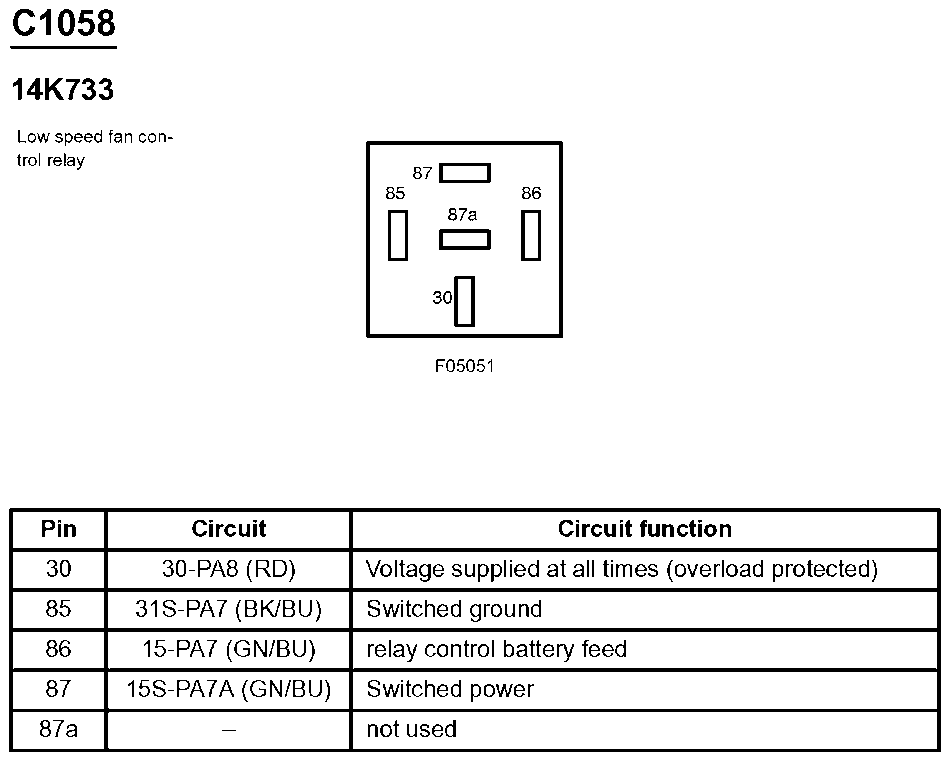

Fig 206: Low Speed Fan Control Relay Connector End View (C1058)
Courtesy of FORD MOTOR CO.

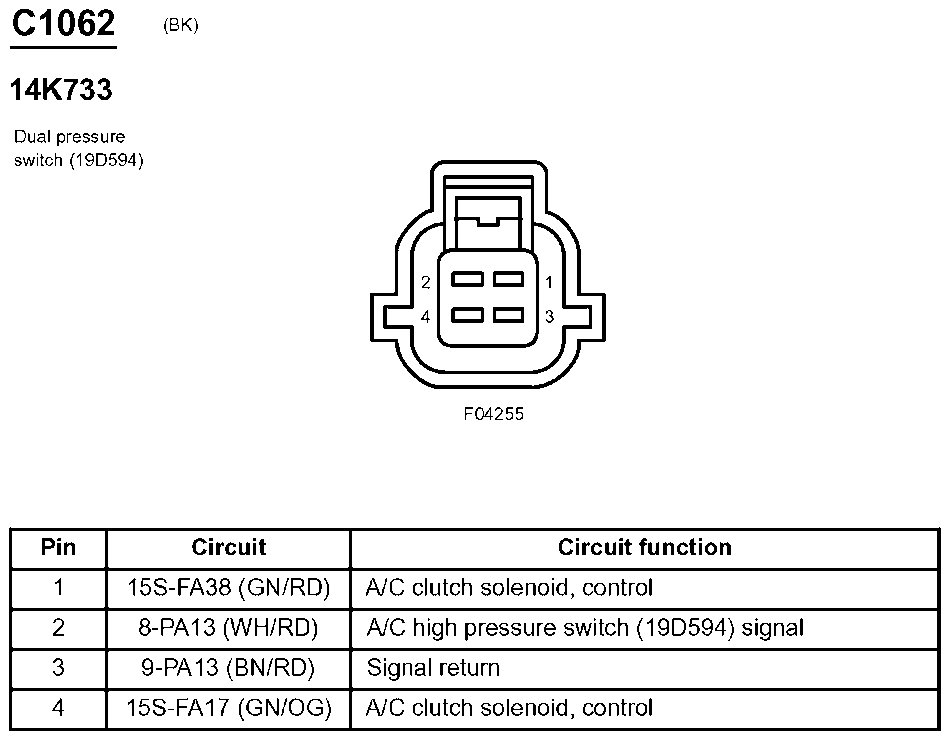

Fig 207: Dual Pressure Switch Connector End View (C1062)
Courtesy of FORD MOTOR CO.

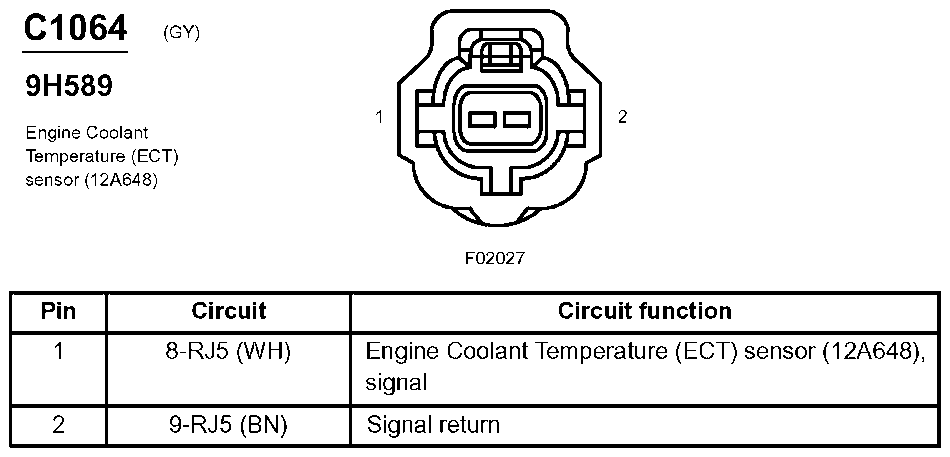

Fig 208: Engine Coolant Temperature (ECT) Sensor Connector End View (C1064)
Courtesy of FORD MOTOR CO.

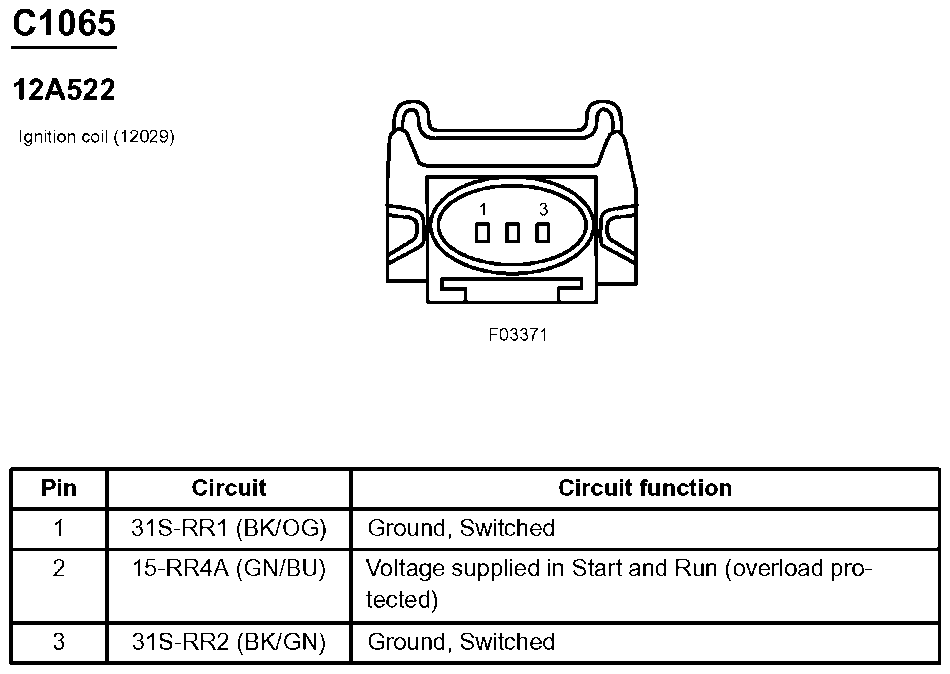

Fig 209: Ignition Coil Connector End View (C1065)
Courtesy of FORD MOTOR CO.

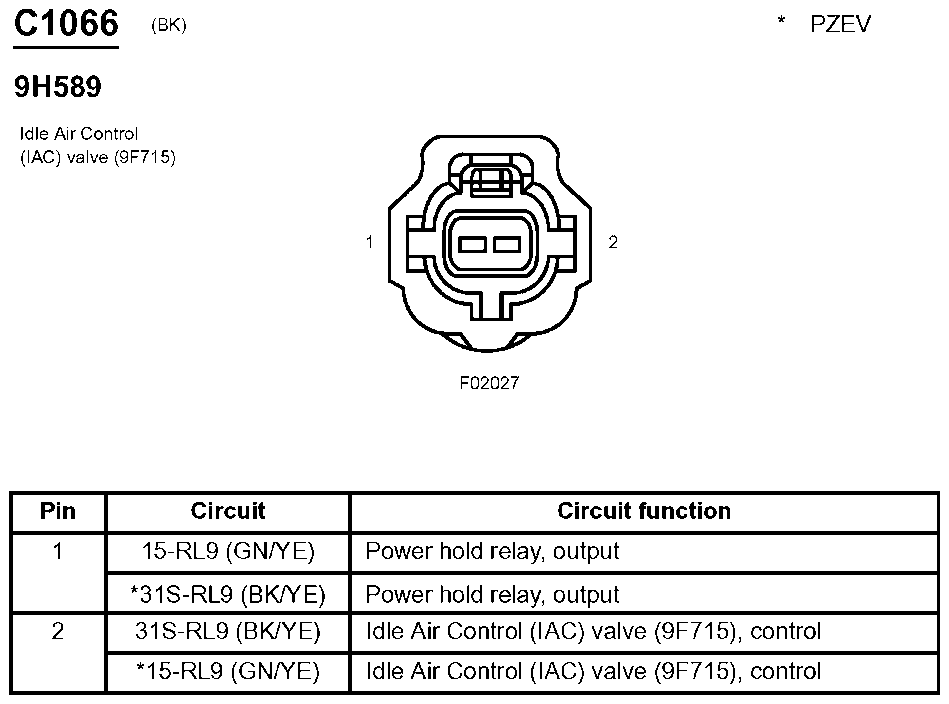

Fig 210: Idle Air Control (IAC) Valve Connector End View (C1066)
Courtesy of FORD MOTOR CO.

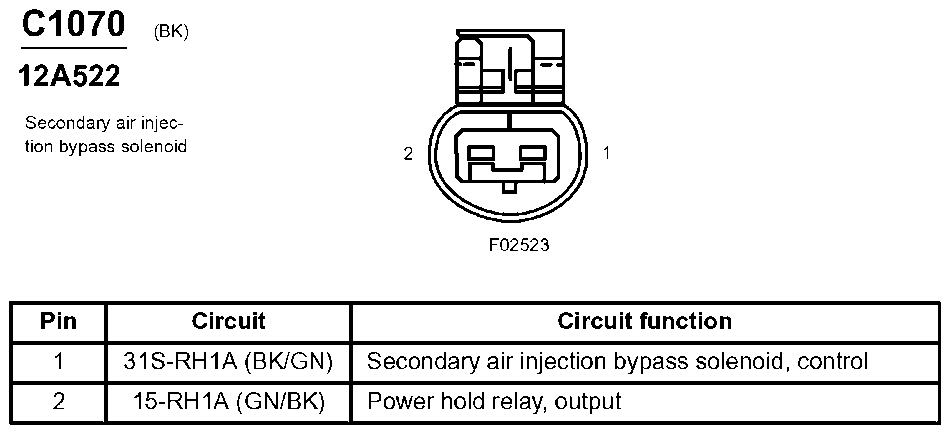

Fig 211: Secondary Air Injection Bypass Solenoid Connector End View (C1070)
Courtesy of FORD MOTOR CO.

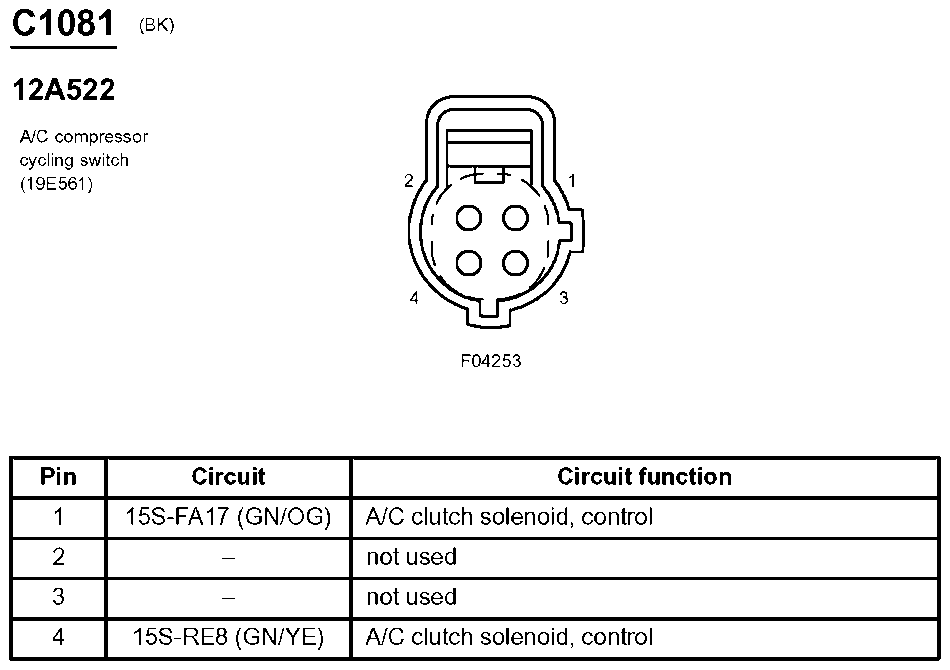

Fig 212: A/C Compressor Cycling Switch Connector End View (C1081)
Courtesy of FORD MOTOR CO.

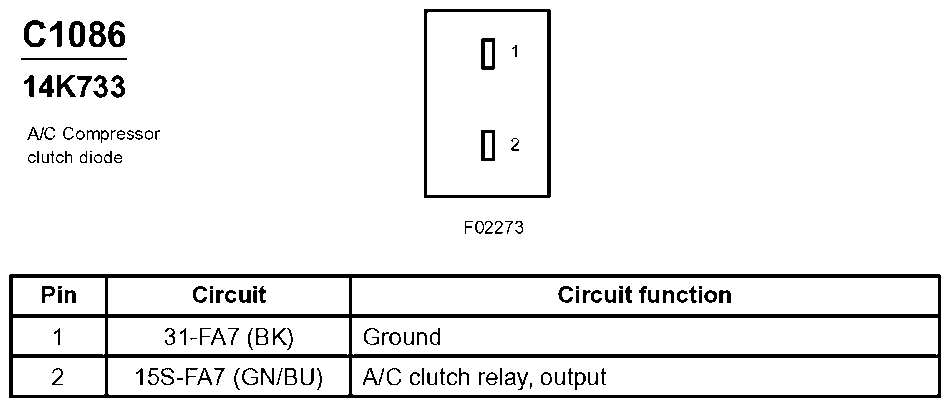

Fig 213: A/C Compressor Clutch Diode Connector End View (C1086)
Courtesy of FORD MOTOR CO.

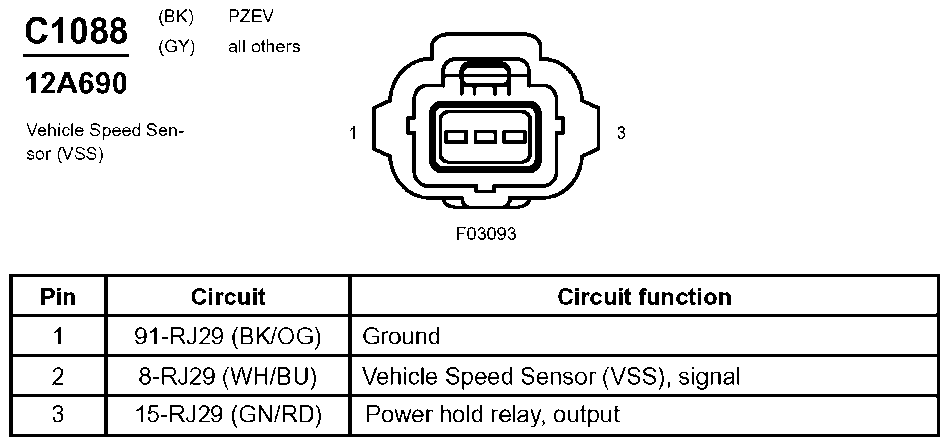

Fig 214: Vehicle Speed Sensor (VSS) Connector End View (C1088)
Courtesy of FORD MOTOR CO.

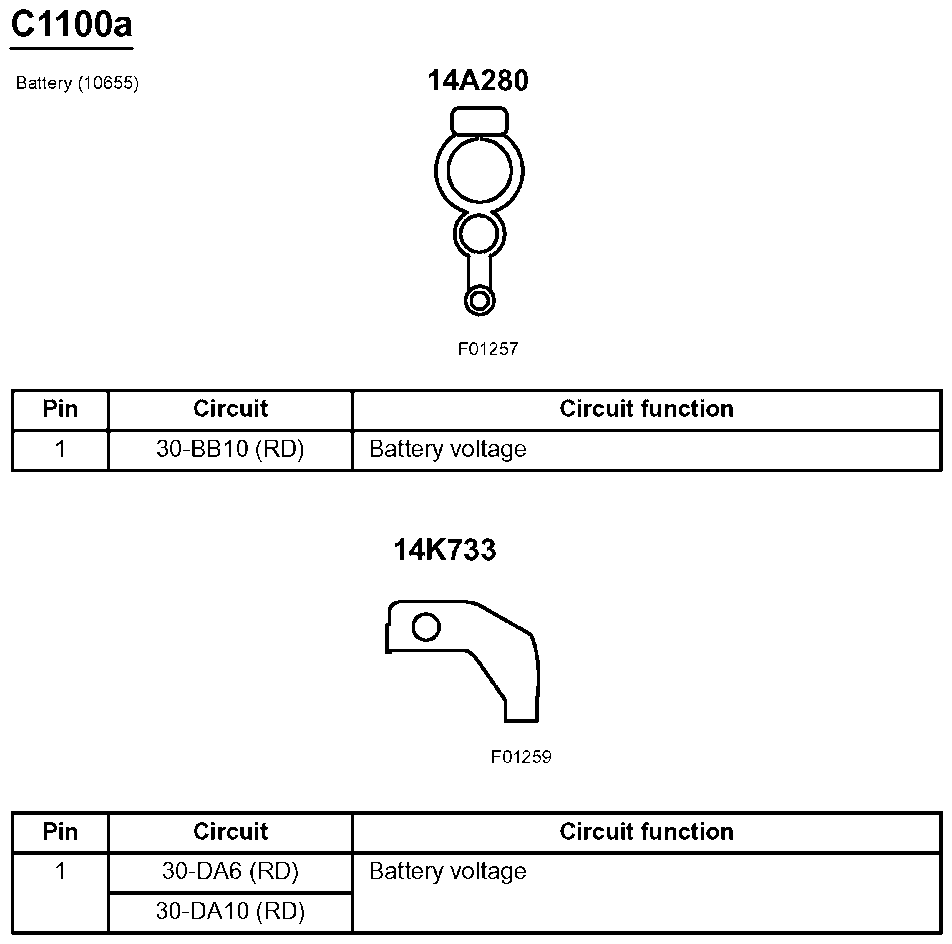

Fig 215: Battery Connector End View (C1100a)
Courtesy of FORD MOTOR CO.

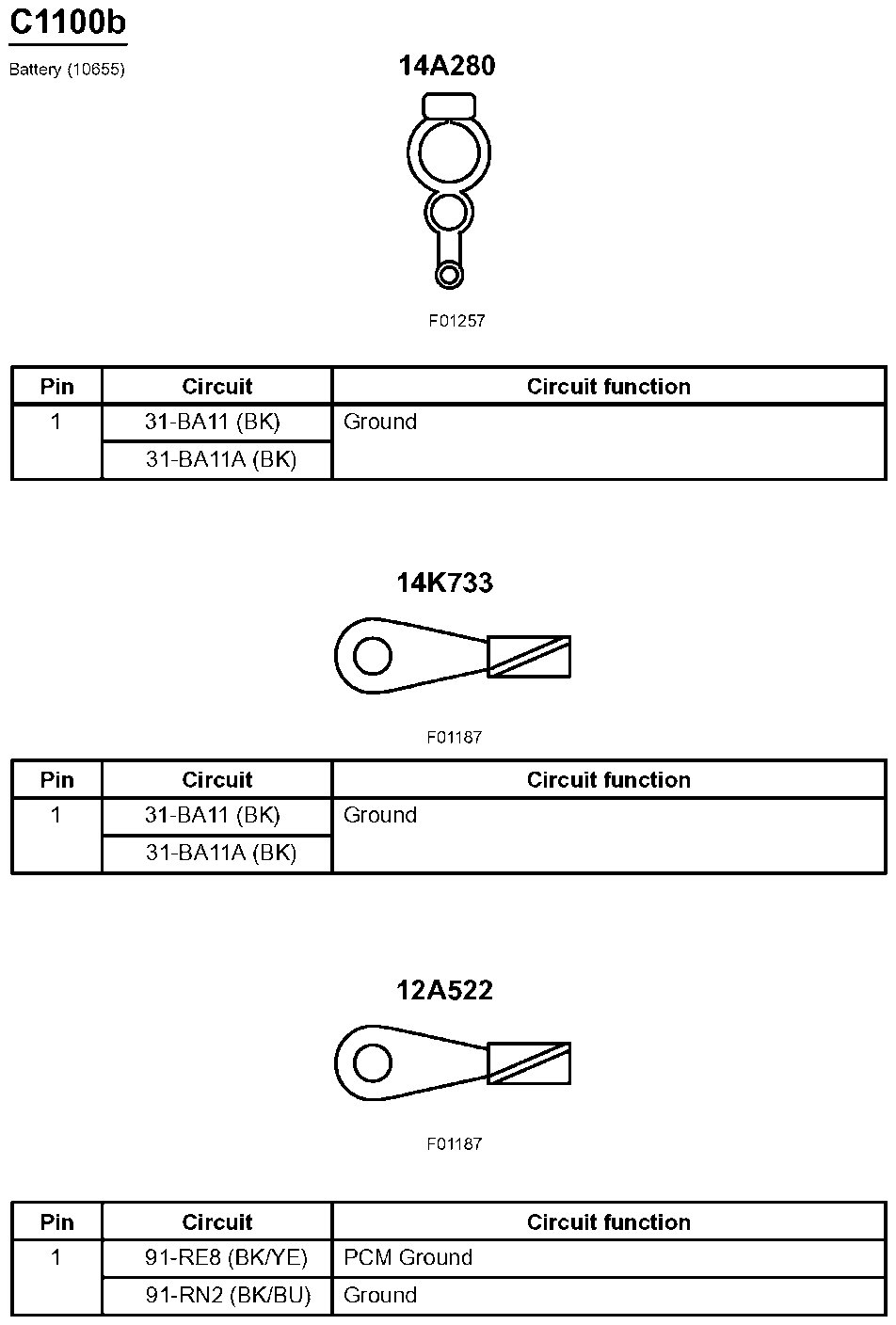

Fig 216: Battery Connector End View (C1100b)
Courtesy of FORD MOTOR CO.

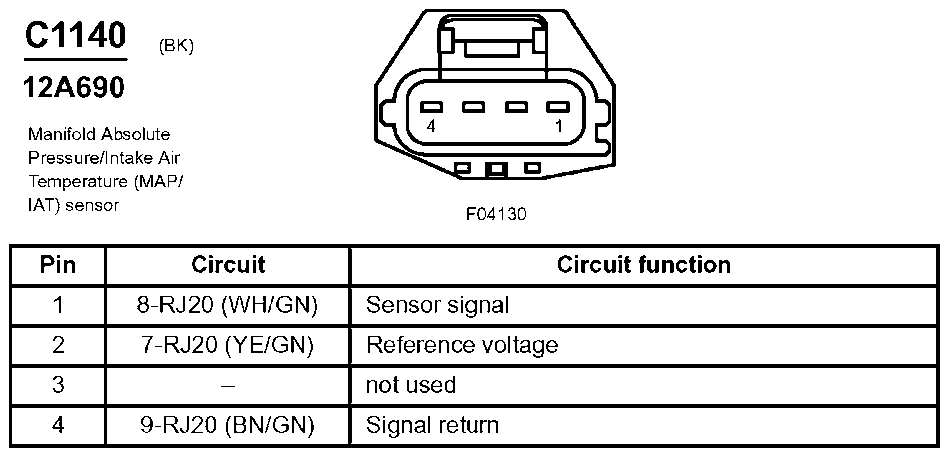

Fig 217: Manifold Absolute Pressure/Intake Air Temperature (MAP/IAT) Sensor Connector End View (C1140)
Courtesy of FORD MOTOR CO.

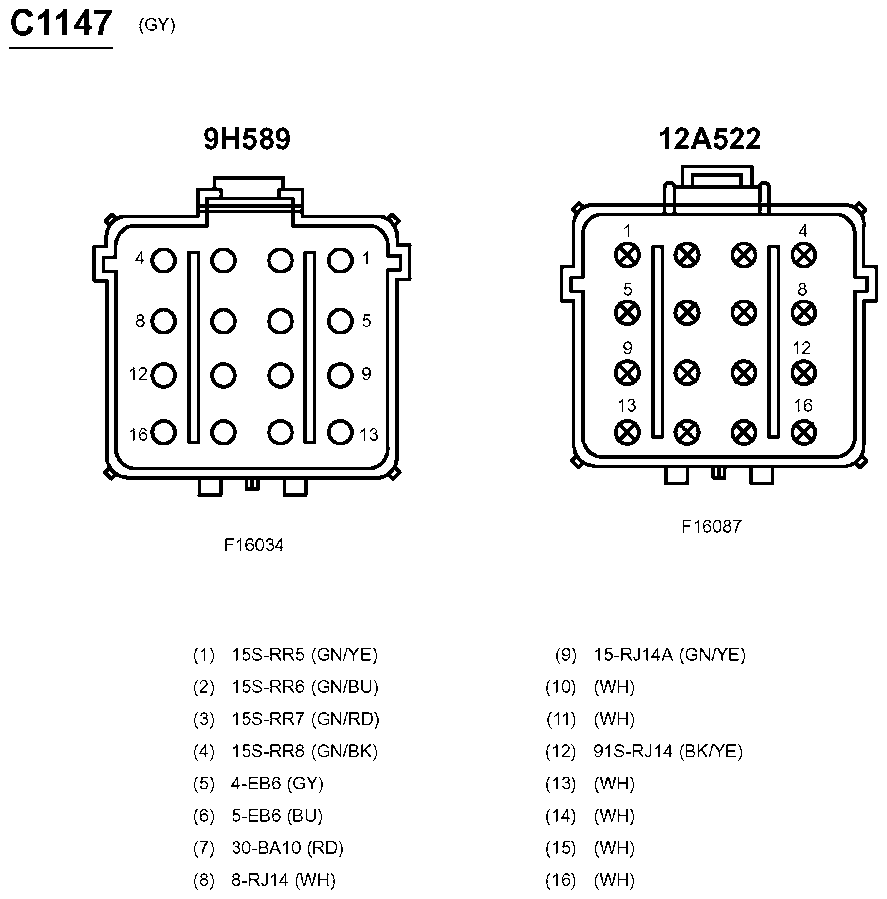

Fig 218: Inline Connector End View (C1147)
Courtesy of FORD MOTOR CO.

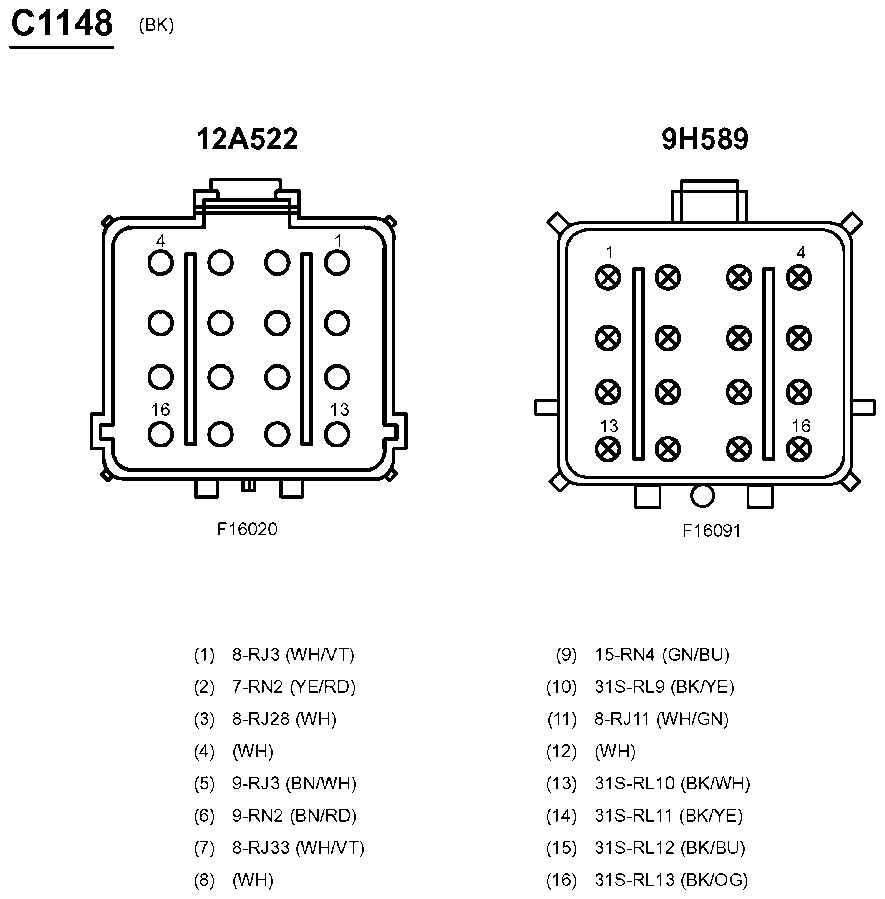

Fig 219: Inline Connector End View (C1148)
Courtesy of FORD MOTOR CO.

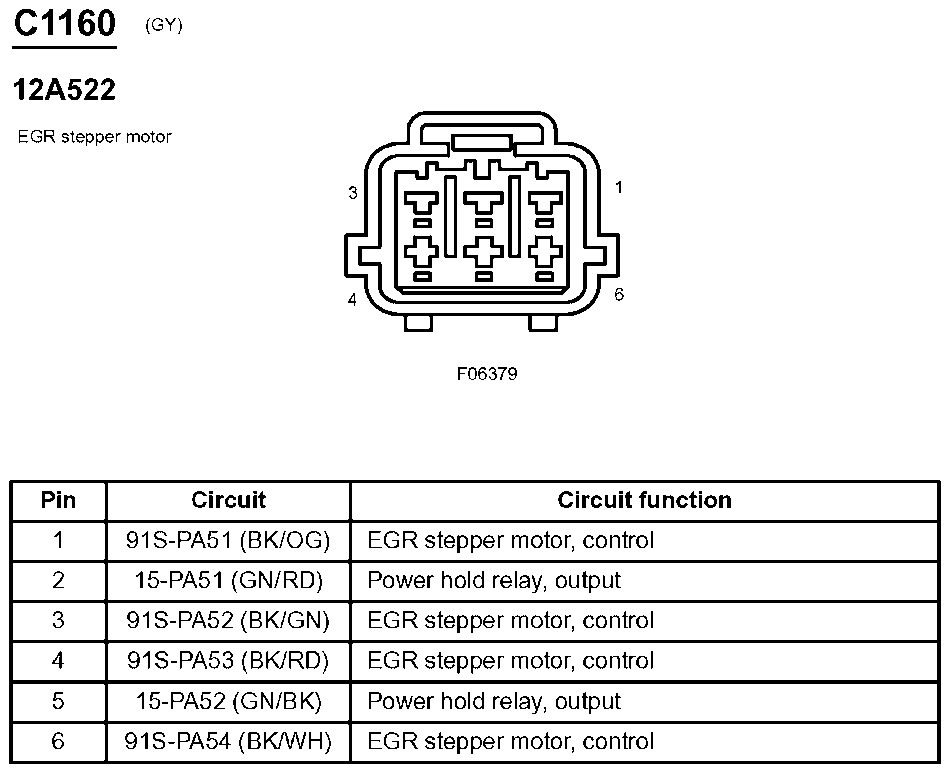

Fig 220: EGR Stepper Motor Connector End View (C1160)
Courtesy of FORD MOTOR CO.

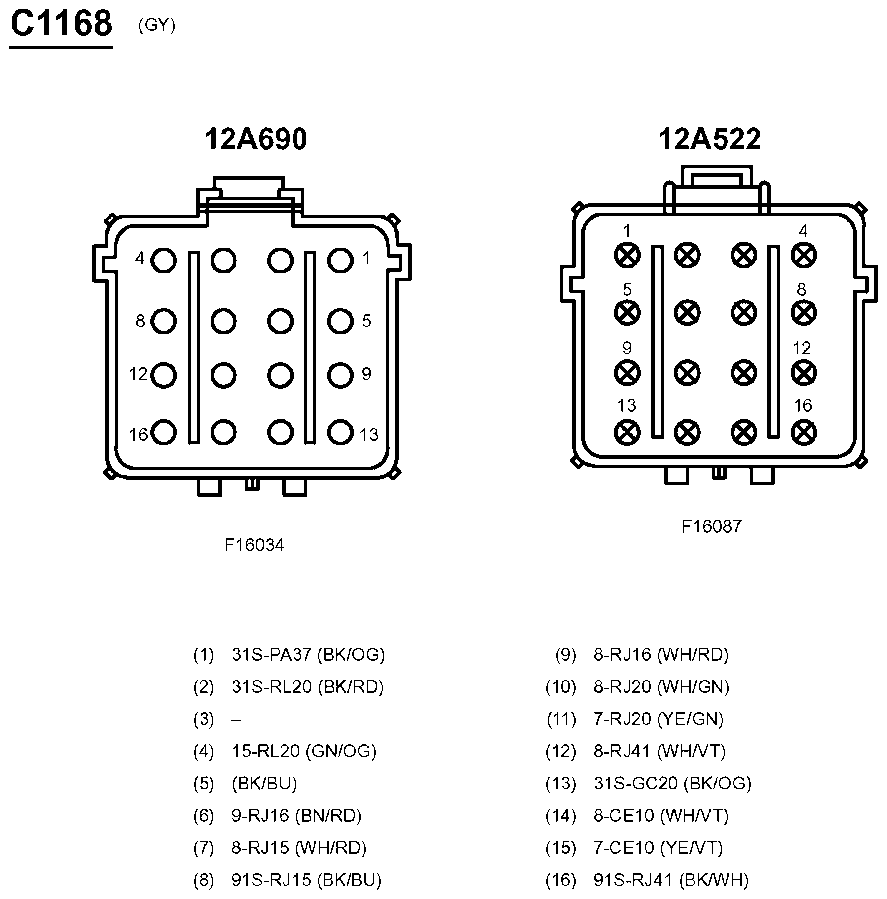

Fig 221: Inline Connector End View (C1168)
Courtesy of FORD MOTOR CO.
Fig 222: Fuel Injector 1 Connector End View (C1181)
Courtesy of FORD MOTOR CO.
Fig 223: Fuel Injector 2 Connector End View (C1182)
Courtesy of FORD MOTOR CO.

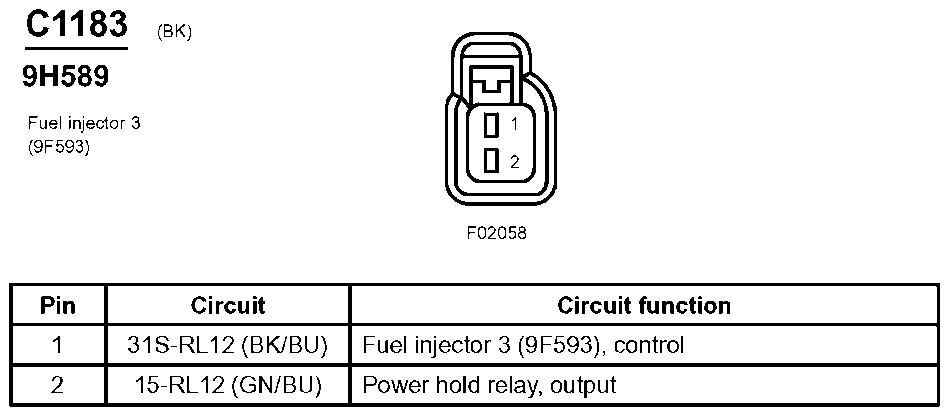

Fig 224: Fuel Injector 3 Connector End View (C1183)
Courtesy of FORD MOTOR CO.

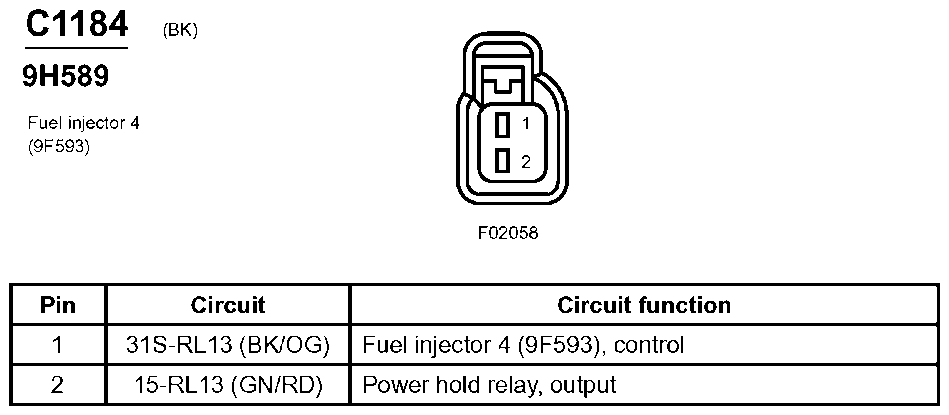

Fig 225: Fuel Injector 4 Connector End View (C1184)
Courtesy of FORD MOTOR CO.

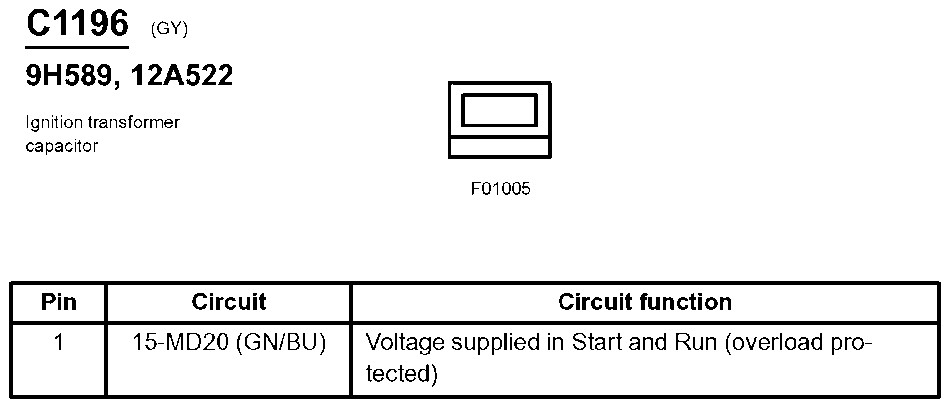

Fig 226: Ignition Transformer Capacitor Connector End View (C1196)
Courtesy of FORD MOTOR CO.

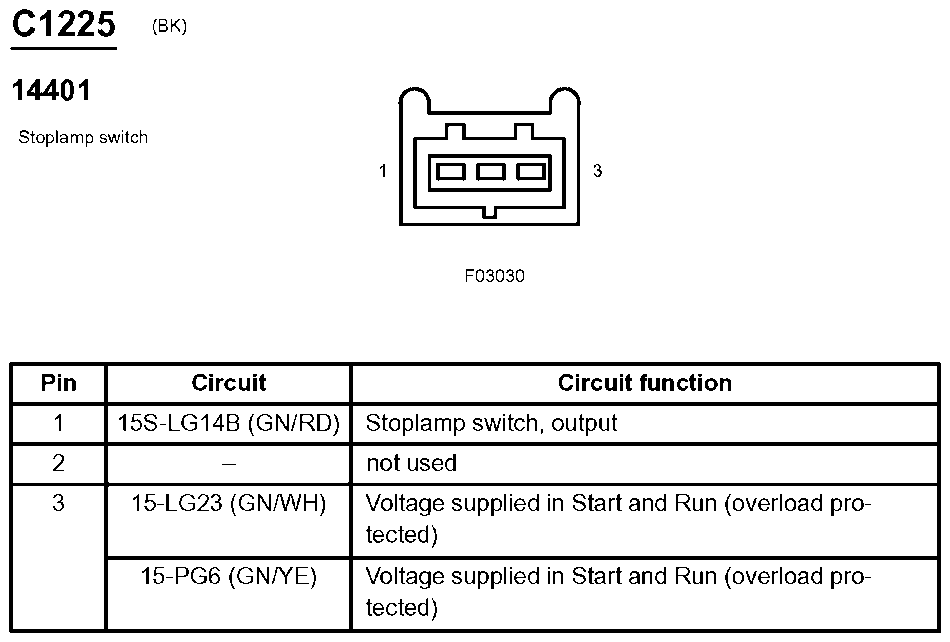

Fig 227: Stoplamp Switch Connector End View (C1225)
Courtesy of FORD MOTOR CO.

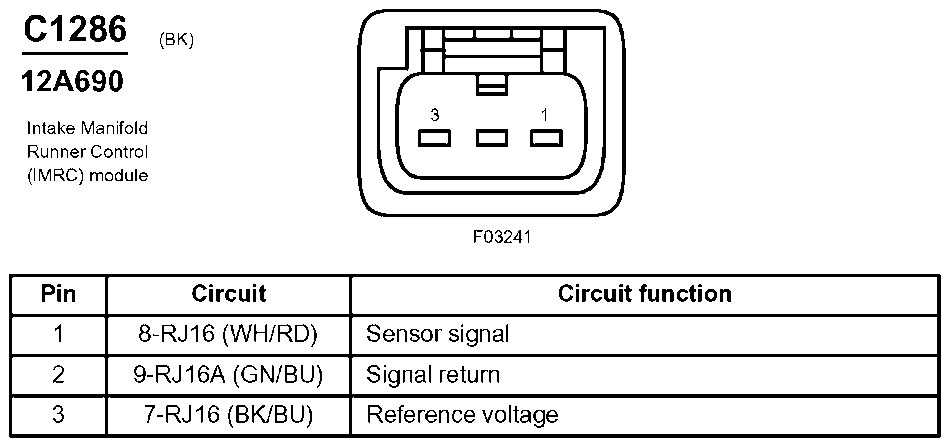

Fig 228: Intake Manifold Runner Control (IMRC) Module Connector End View (C1286)
Courtesy of FORD MOTOR CO.

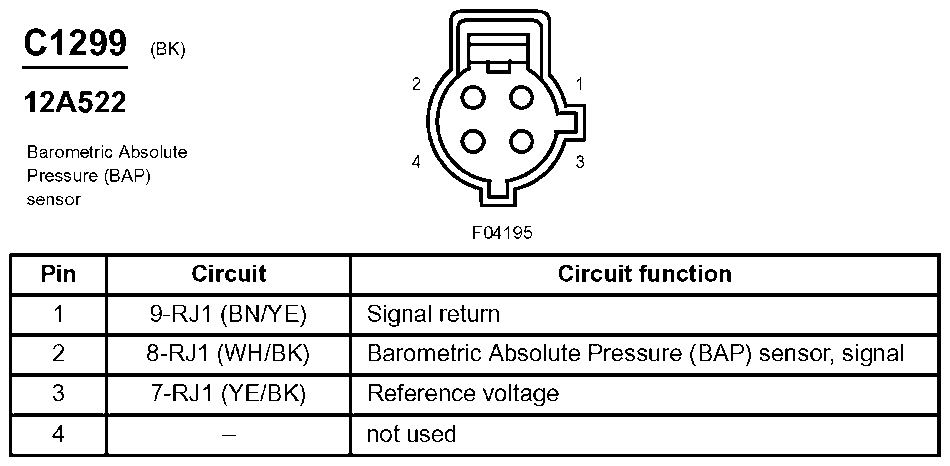

Fig 229: Barometric Absolute Pressure (BAP) Sensor Connector End View (C1299)
Courtesy of FORD MOTOR CO.

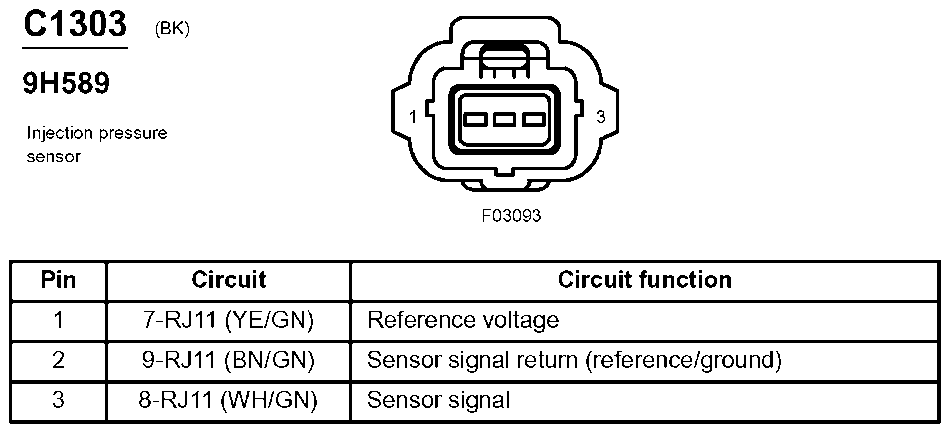

Fig 230: Injection Pressure Sensor Connector End View (C1303)
Courtesy of FORD MOTOR CO.

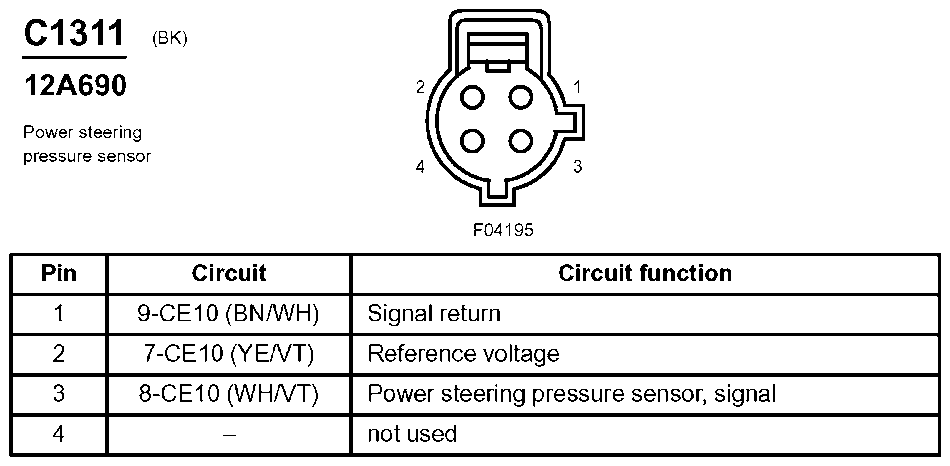

Fig 231: Power Steering Pressure Sensor Connector End View (C1311)
Courtesy of FORD MOTOR CO.

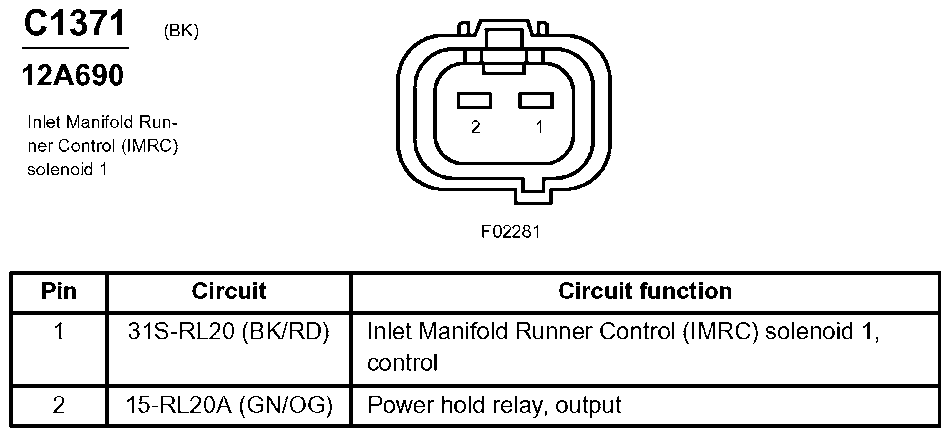

Fig 232: Inlet Manifold Runner Control (IMRC) Solenoid 1 Connector End View (C1371)
Courtesy of FORD MOTOR CO.

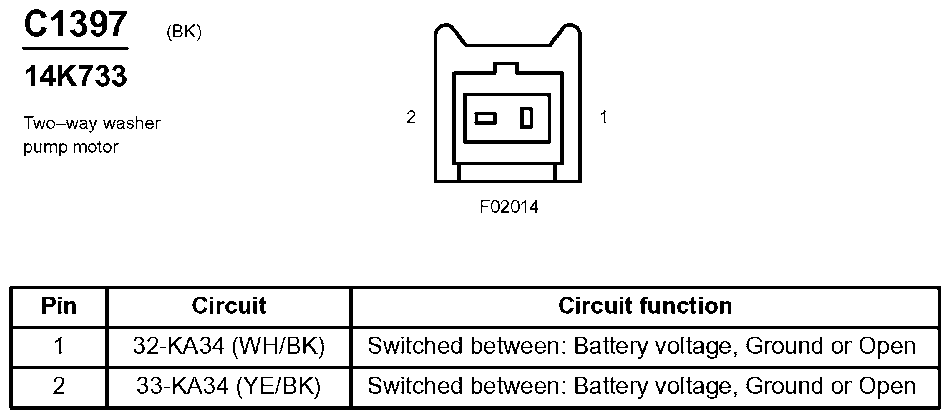

Fig 233: Two-Way Washer Pump Motor Connector End View (C1397)
Courtesy of FORD MOTOR CO.

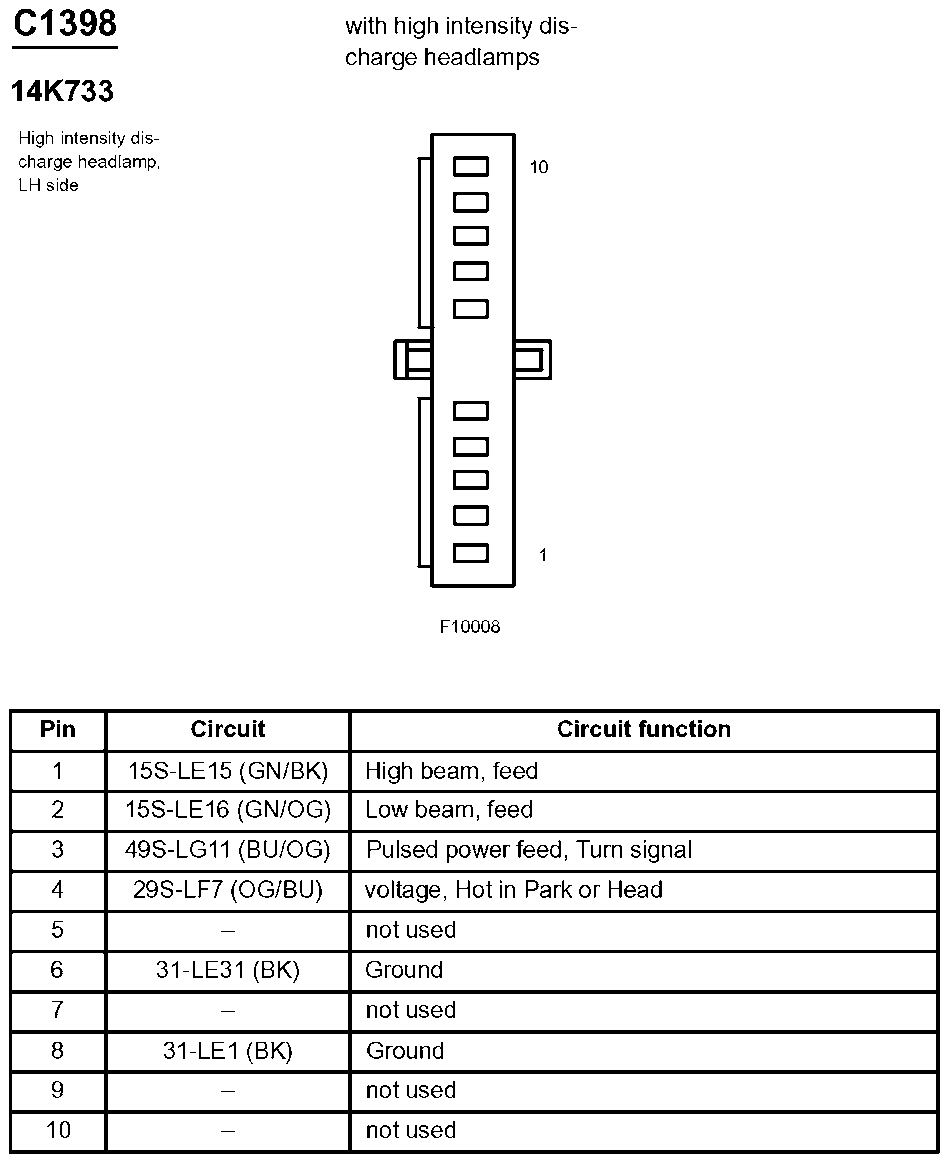

Fig 234: High Intensity Discharge Headlamp, LH Side Connector End View (C1398)
Courtesy of FORD MOTOR CO.

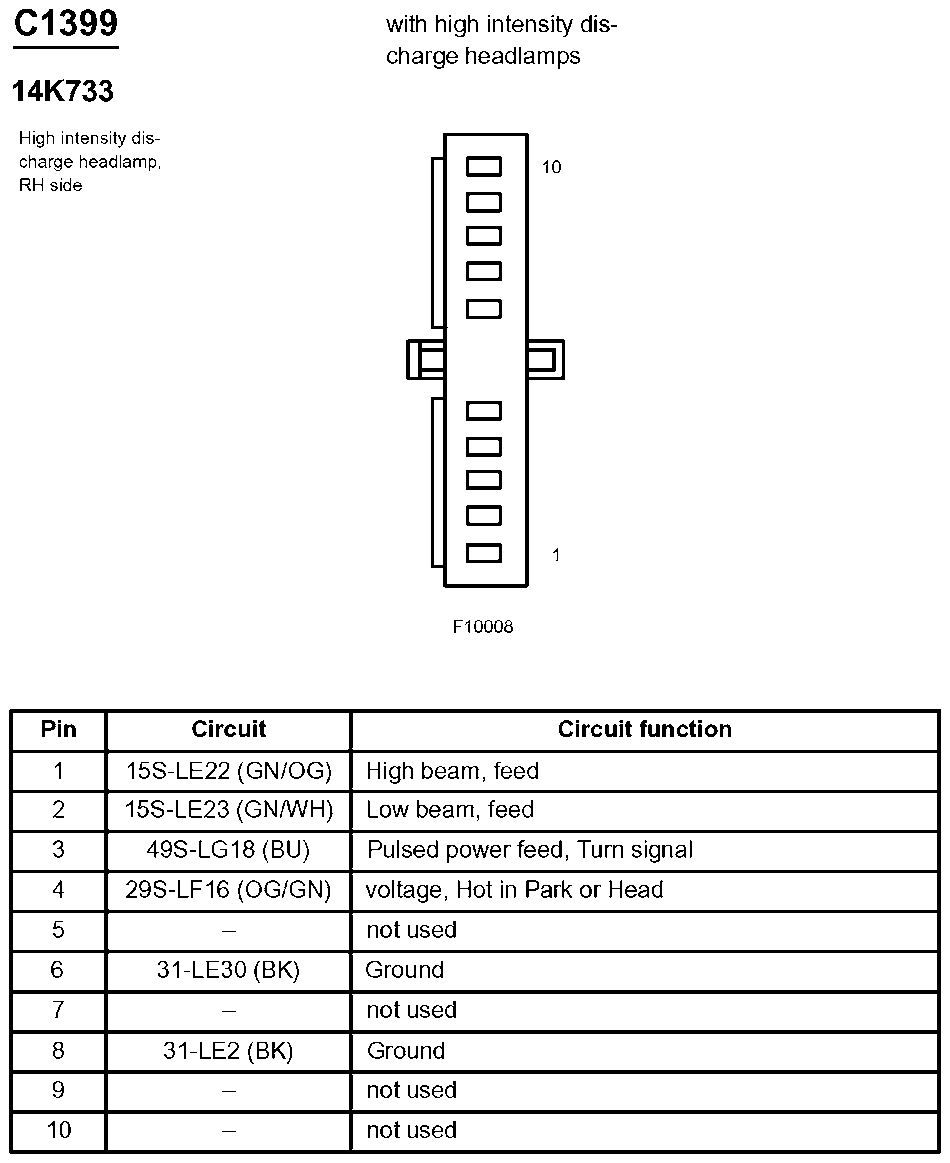

Fig 235: High Intensity Discharge Headlamp, RH Side Connector End View (C1399)
Courtesy of FORD MOTOR CO.

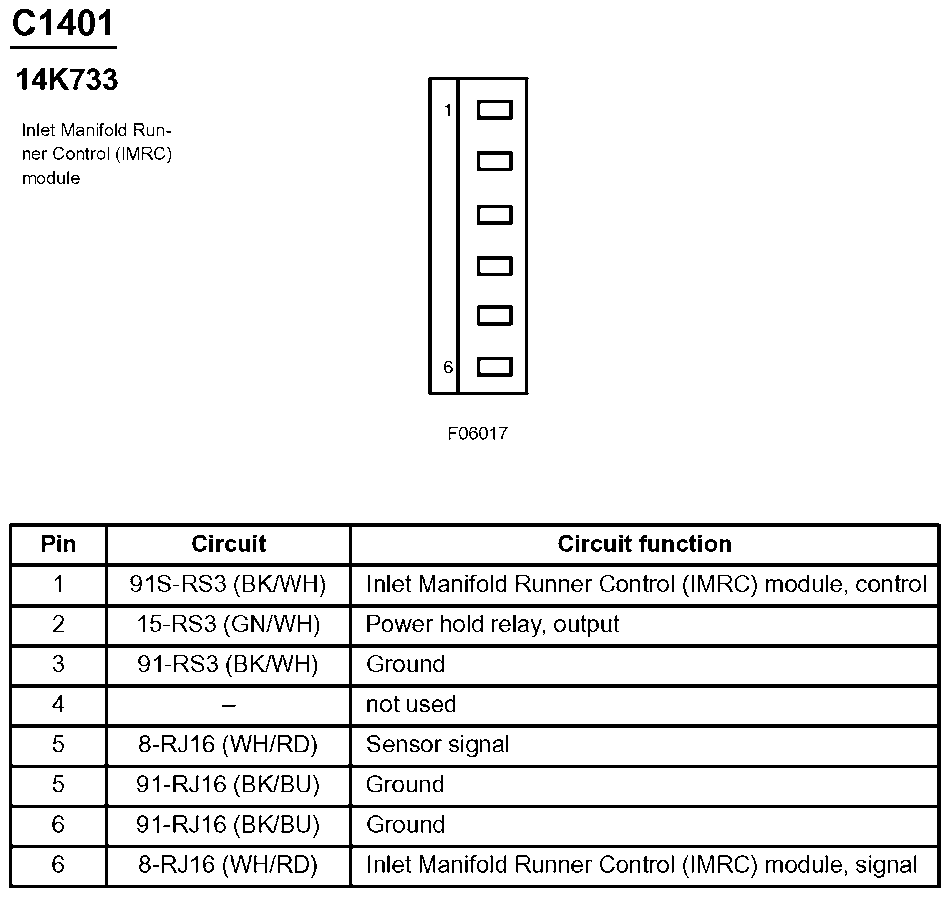

Fig 236: Inlet Manifold Runner Control (IMRC) Module Connector End View (C1401)
Courtesy of FORD MOTOR CO.
Fig 237: Second Horn Connector End View (C1402)
Courtesy of FORD MOTOR CO.

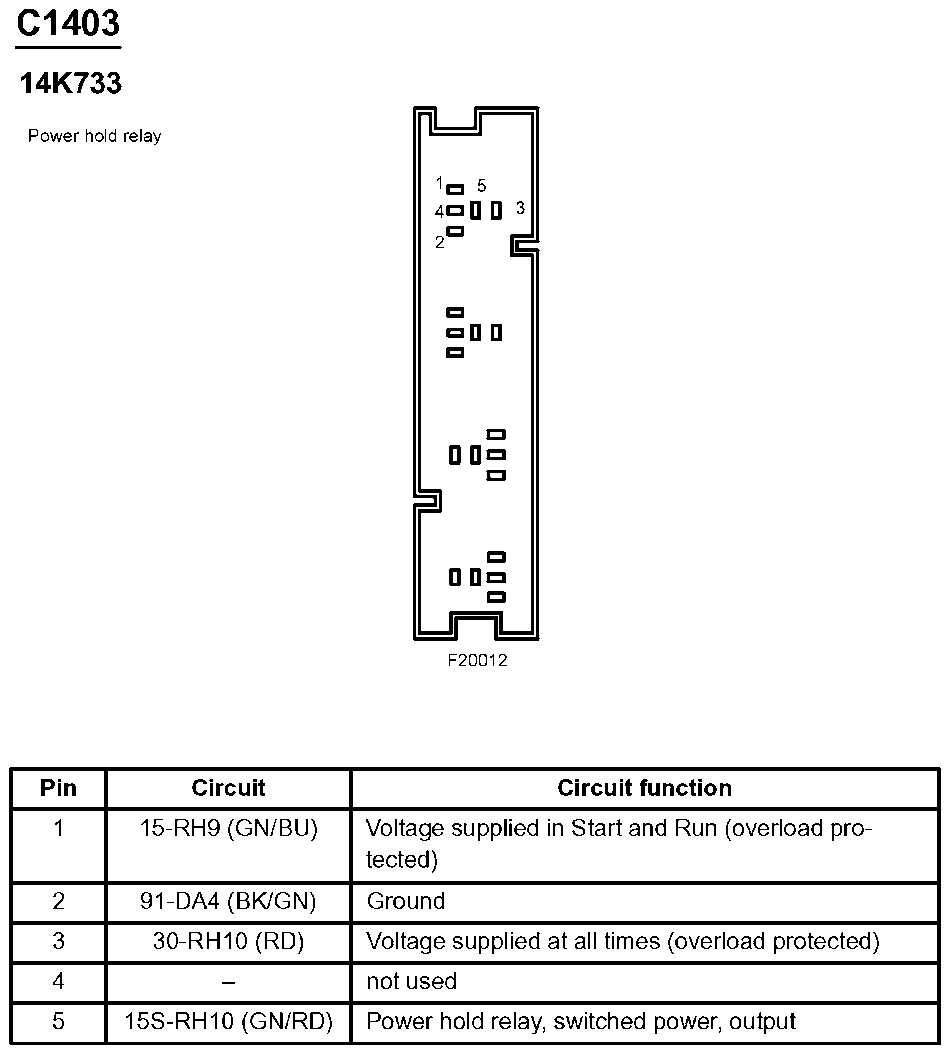

Fig 238: Power Hold Relay Connector End View (C1403)
Courtesy of FORD MOTOR CO.

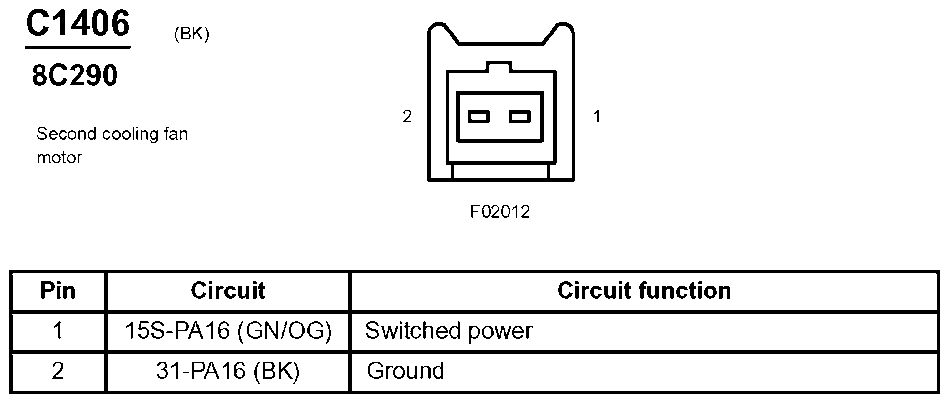

Fig 239: Second Cooling Fan Motor Connector End View (C1406)
Courtesy of FORD MOTOR CO.

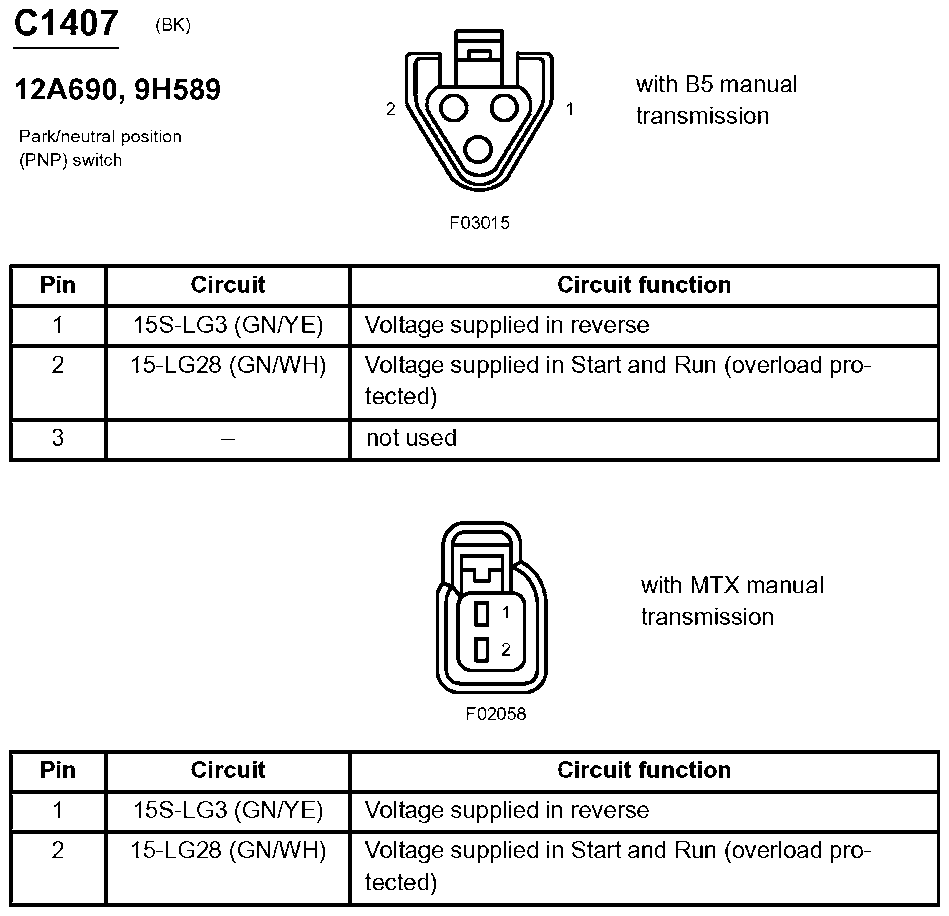

Fig 240: Park/Neutral Position (PNP) Switch Connector End View (C1407)
Courtesy of FORD MOTOR CO.

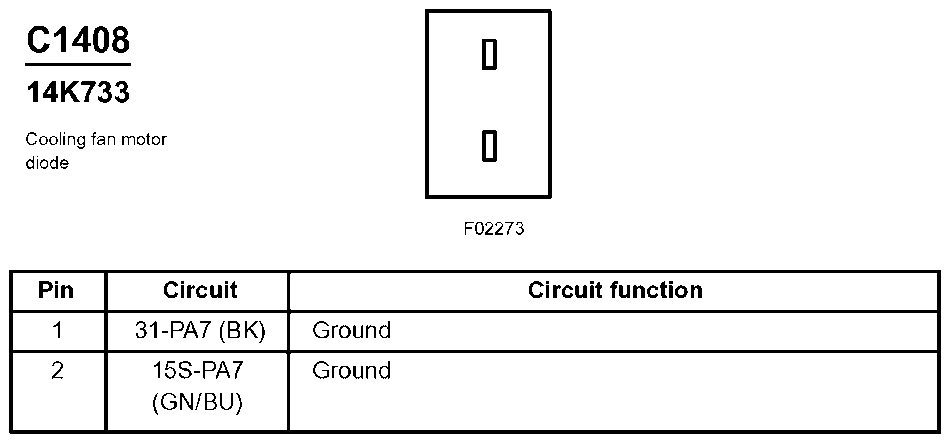

Fig 241: Cooling Fan Motor Diode Connector End View (C1408)
Courtesy of FORD MOTOR CO.

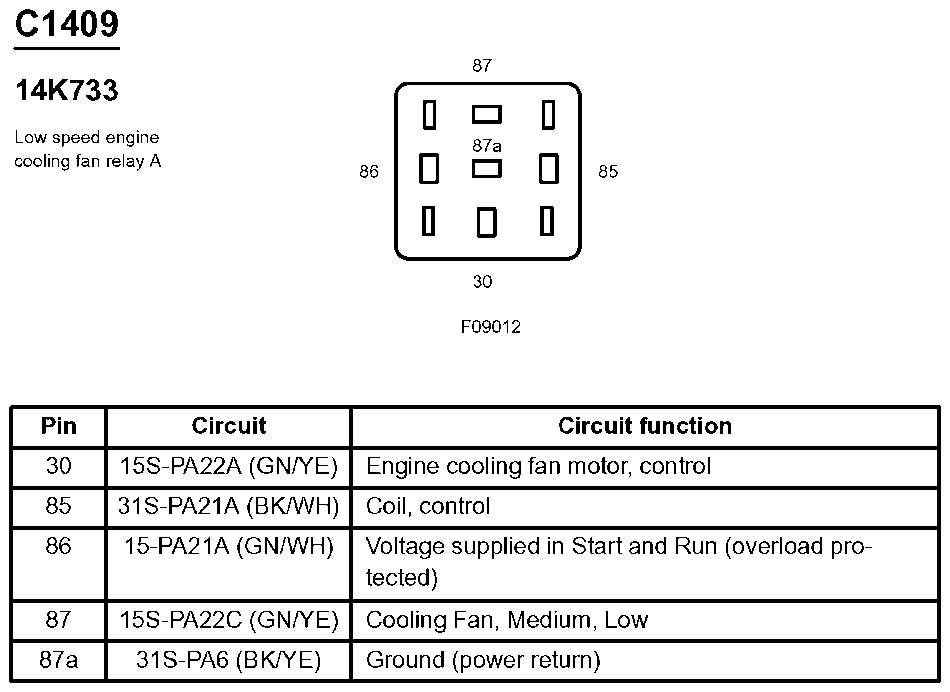

Fig 242: Low Speed Engine Cooling Fan Relay A Connector End View (C1409)
Courtesy of FORD MOTOR CO.

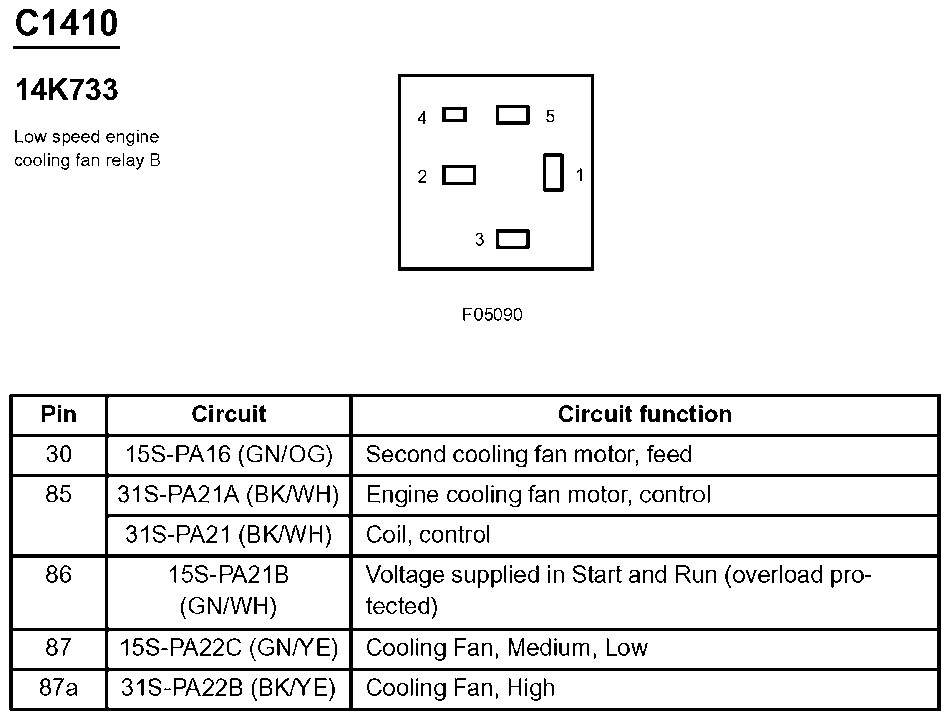

Fig 243: Low Speed Engine Cooling Fan Relay B Connector End View (C1410)
Courtesy of FORD MOTOR CO.

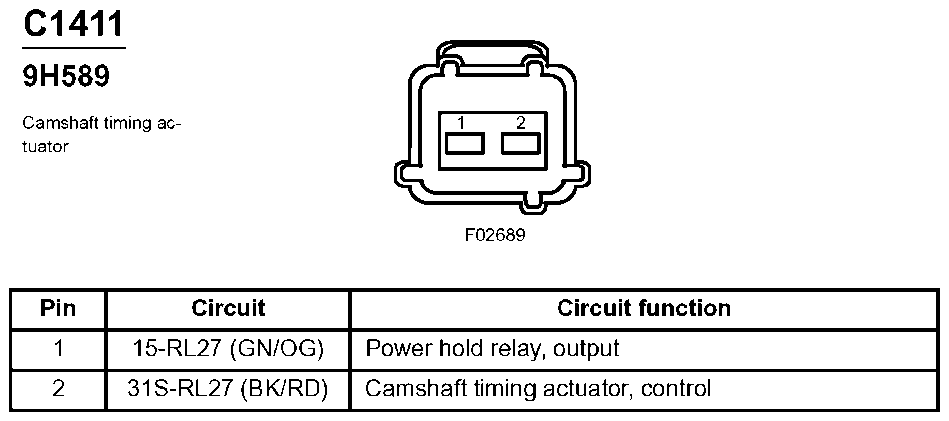

Fig 244: Camshaft Timing Actuator Connector End View (C1411)
Courtesy of FORD MOTOR CO.

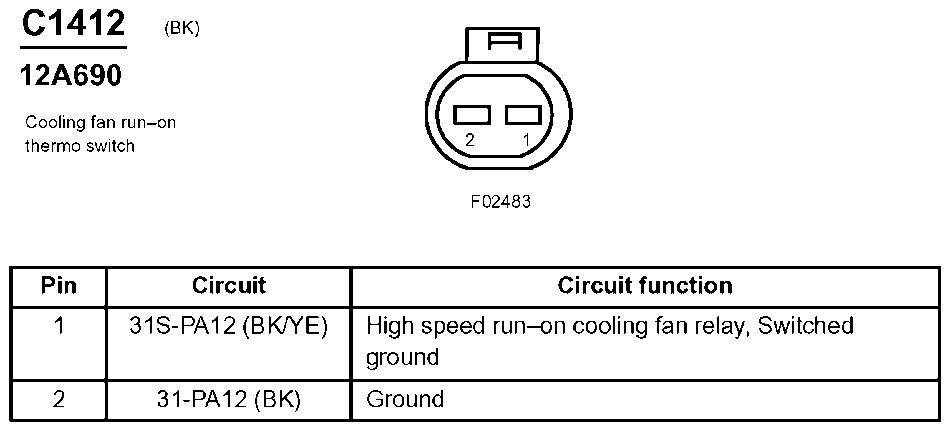

Fig 245: Cooling Fan Run-On Thermo Switch Connector End View (C1412)
Courtesy of FORD MOTOR CO.

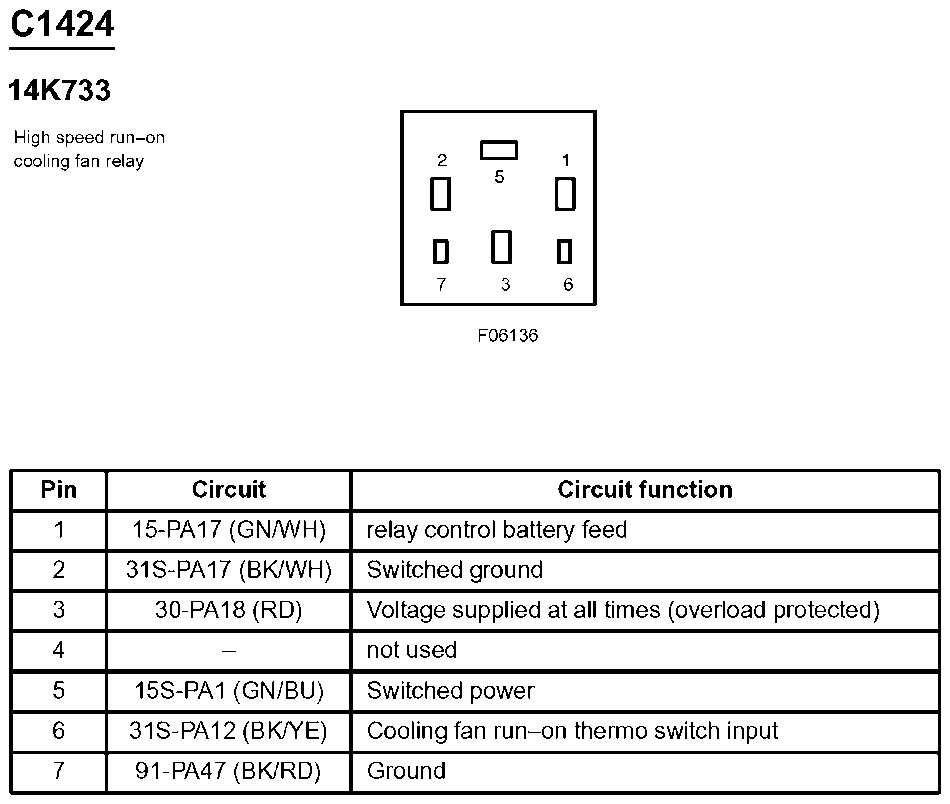

Fig 246: High Speed Run-On Cooling Fan Relay Connector End View (C1424)
Courtesy of FORD MOTOR CO.

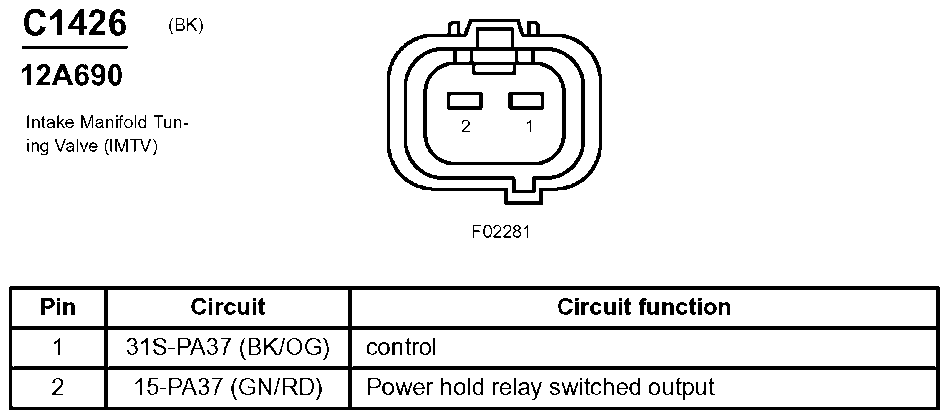

Fig 247: Intake Manifold Tuning Valve (IMTV) Connector End View (C1426)
Courtesy of FORD MOTOR CO.

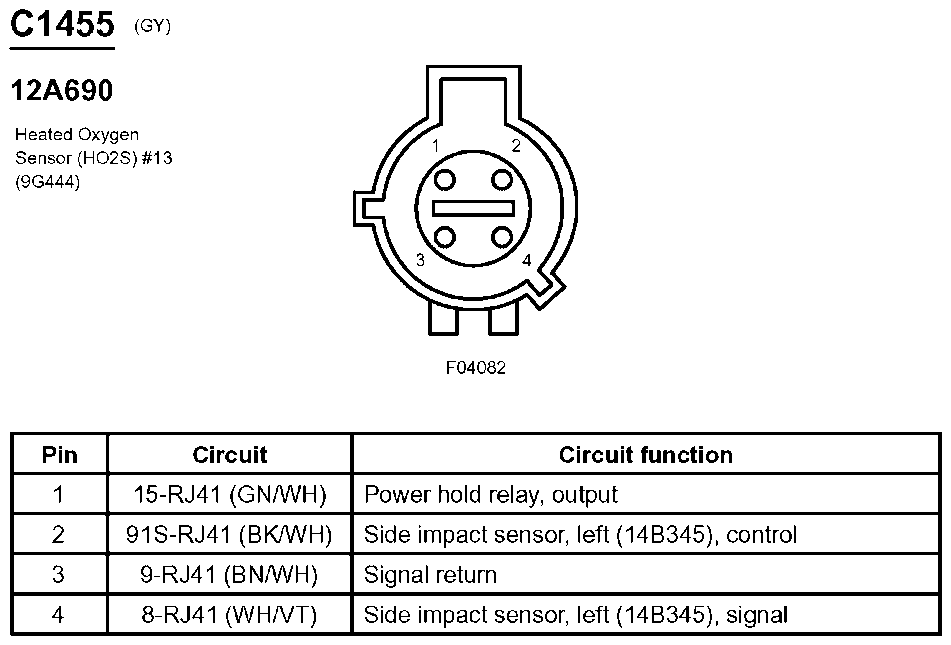

Fig 248: Heated Oxygen Sensor (HO2S) #13 Connector End View (C1455)
Courtesy of FORD MOTOR CO.

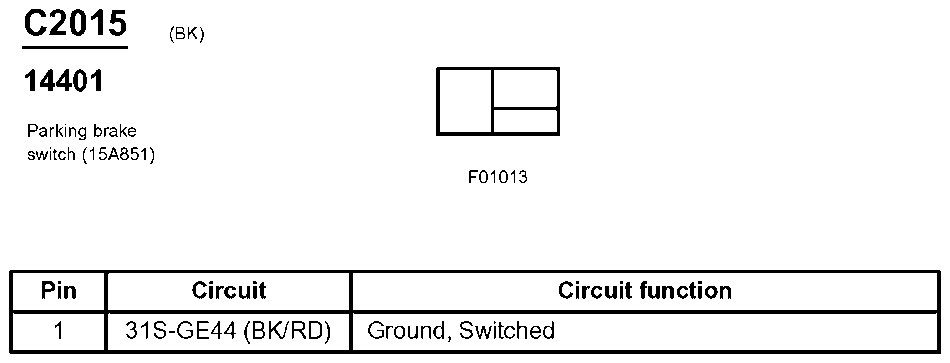

Fig 249: Parking Brake Switch Connector End View (C2015)
Courtesy of FORD MOTOR CO.

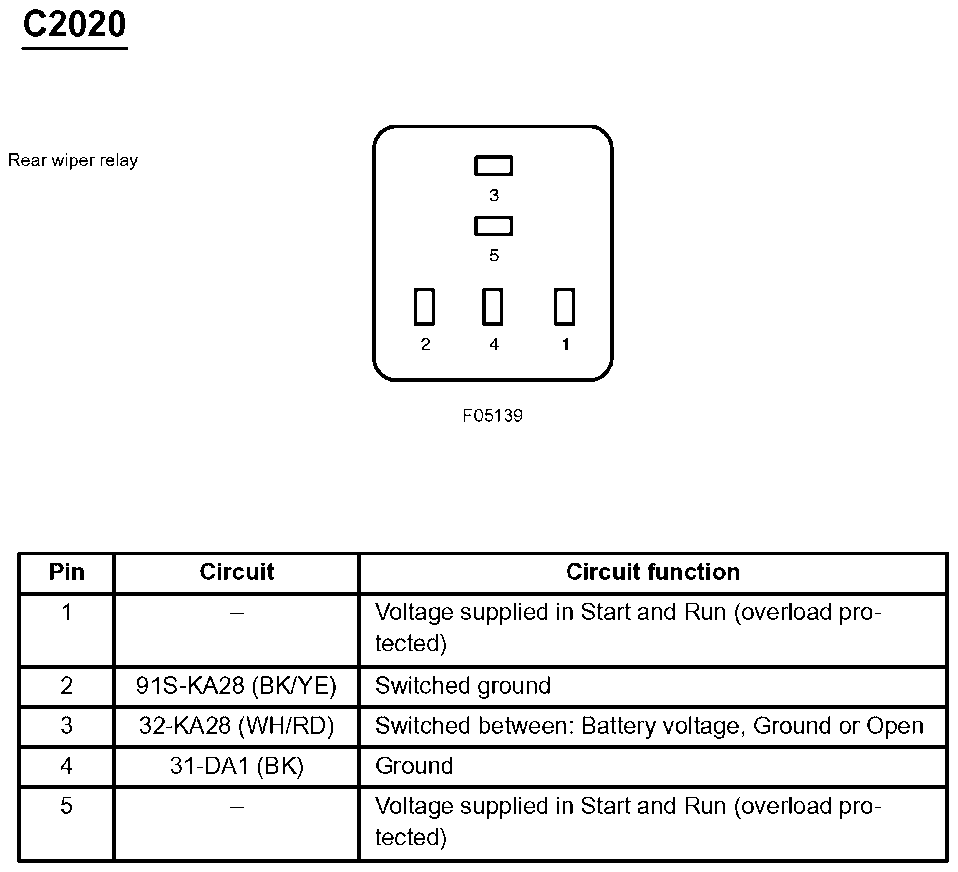

Fig 250: Rear Wiper Relay Connector End View (C2020)
Courtesy of FORD MOTOR CO.

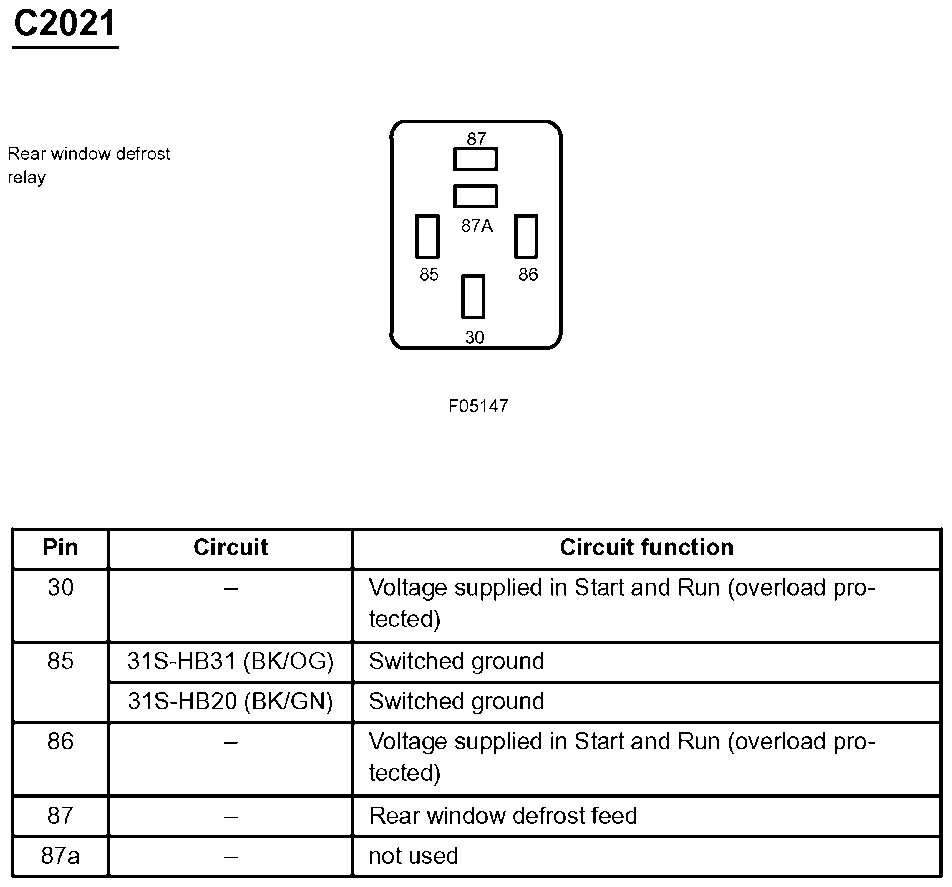

Fig 251: Rear Window Defrost Relay Connector End View (C2021)
Courtesy of FORD MOTOR CO.

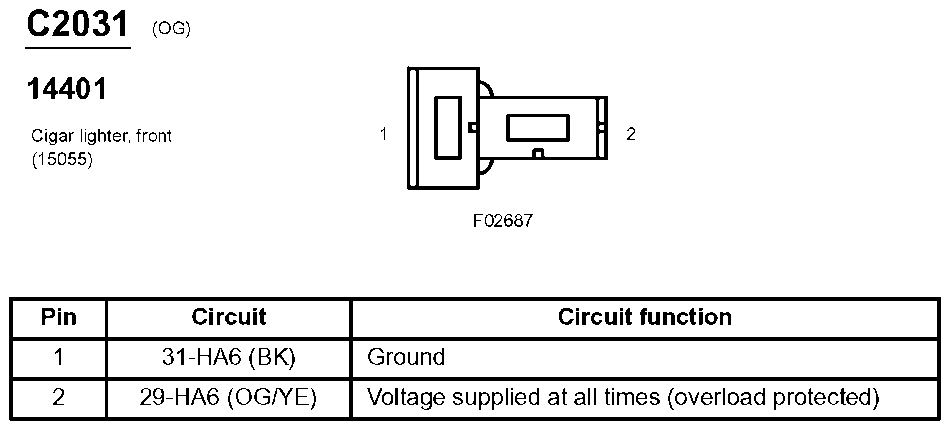

Fig 252: Cigar Lighter, Front Connector End View (C2031)
Courtesy of FORD MOTOR CO.

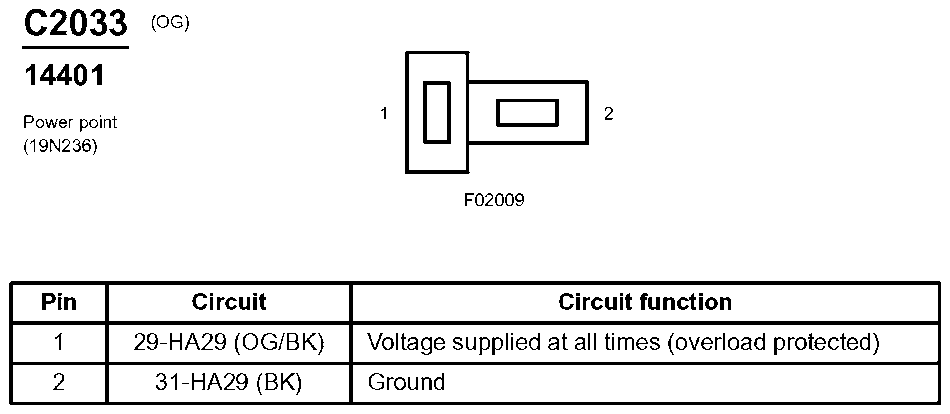

Fig 253: Power Point Connector End View (C2033)
Courtesy of FORD MOTOR CO.

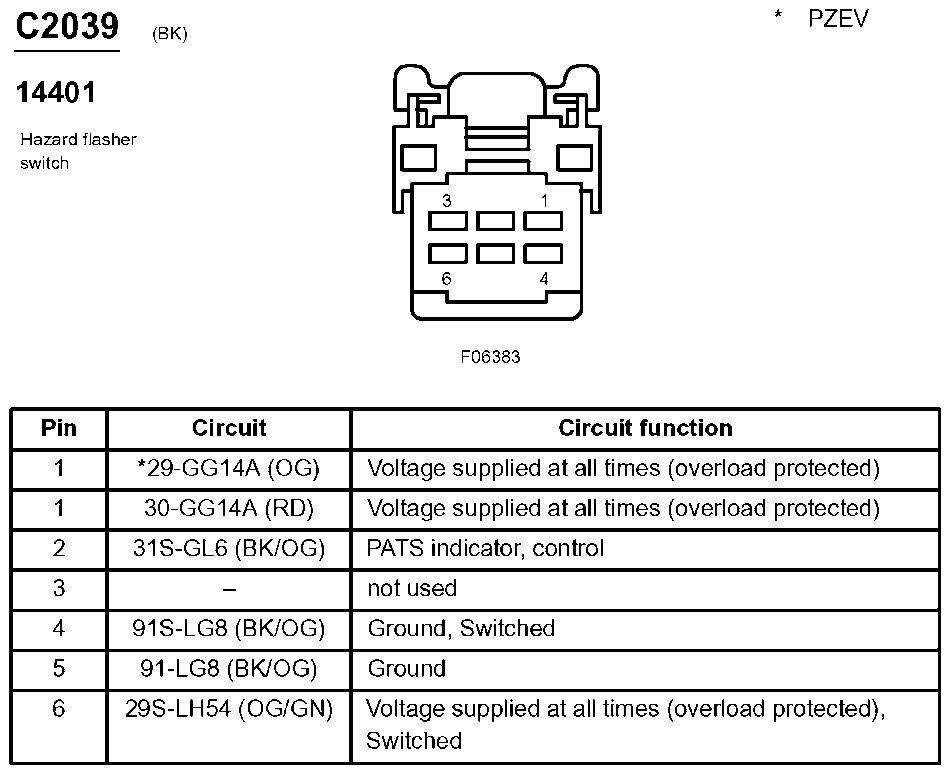

Fig 254: Hazard Flasher Switch Connector End View (C2039)
Courtesy of FORD MOTOR CO.

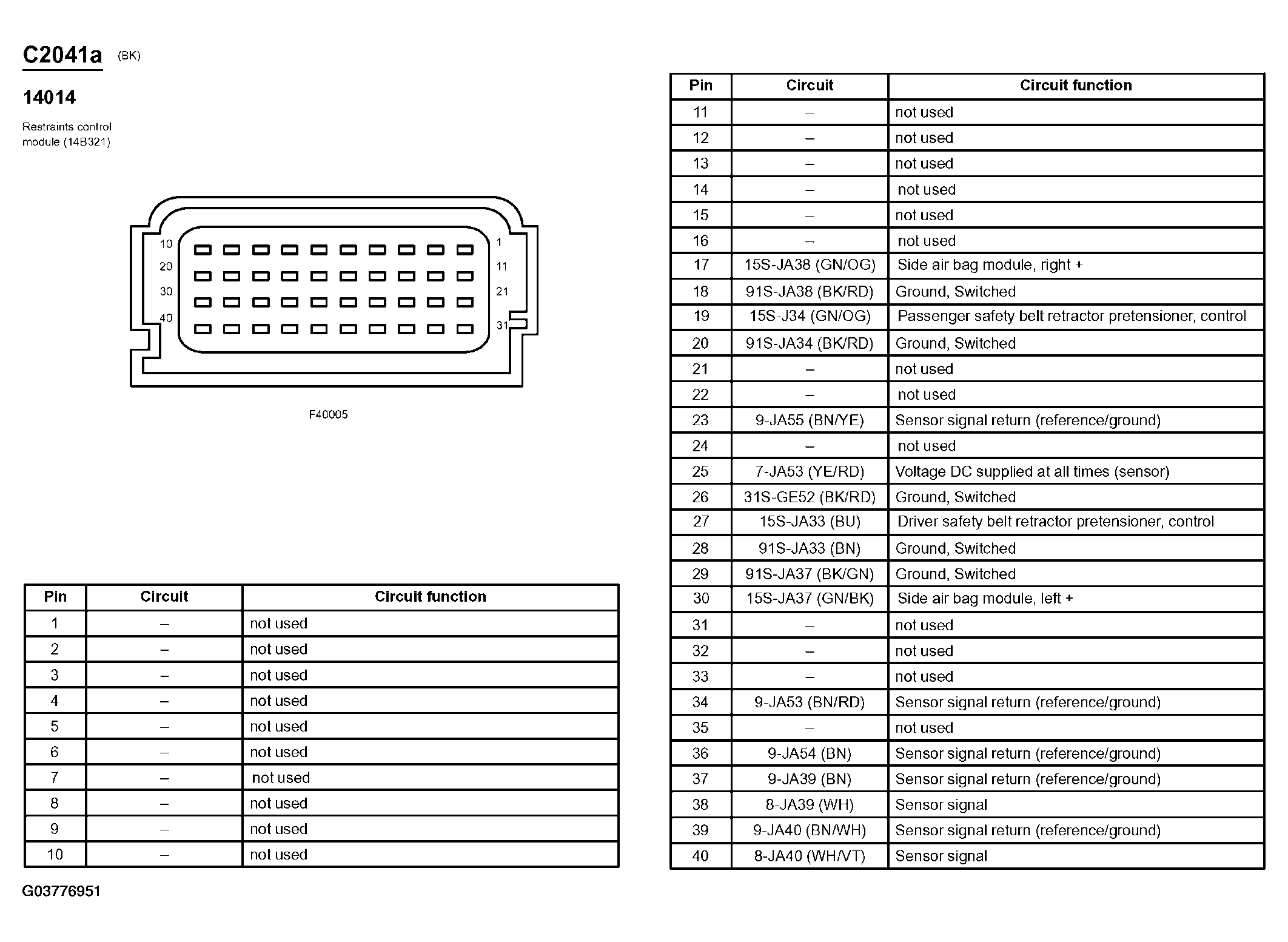

Fig 255: Restraints Control Module Connector End View (C2041a)
Courtesy of FORD MOTOR CO.

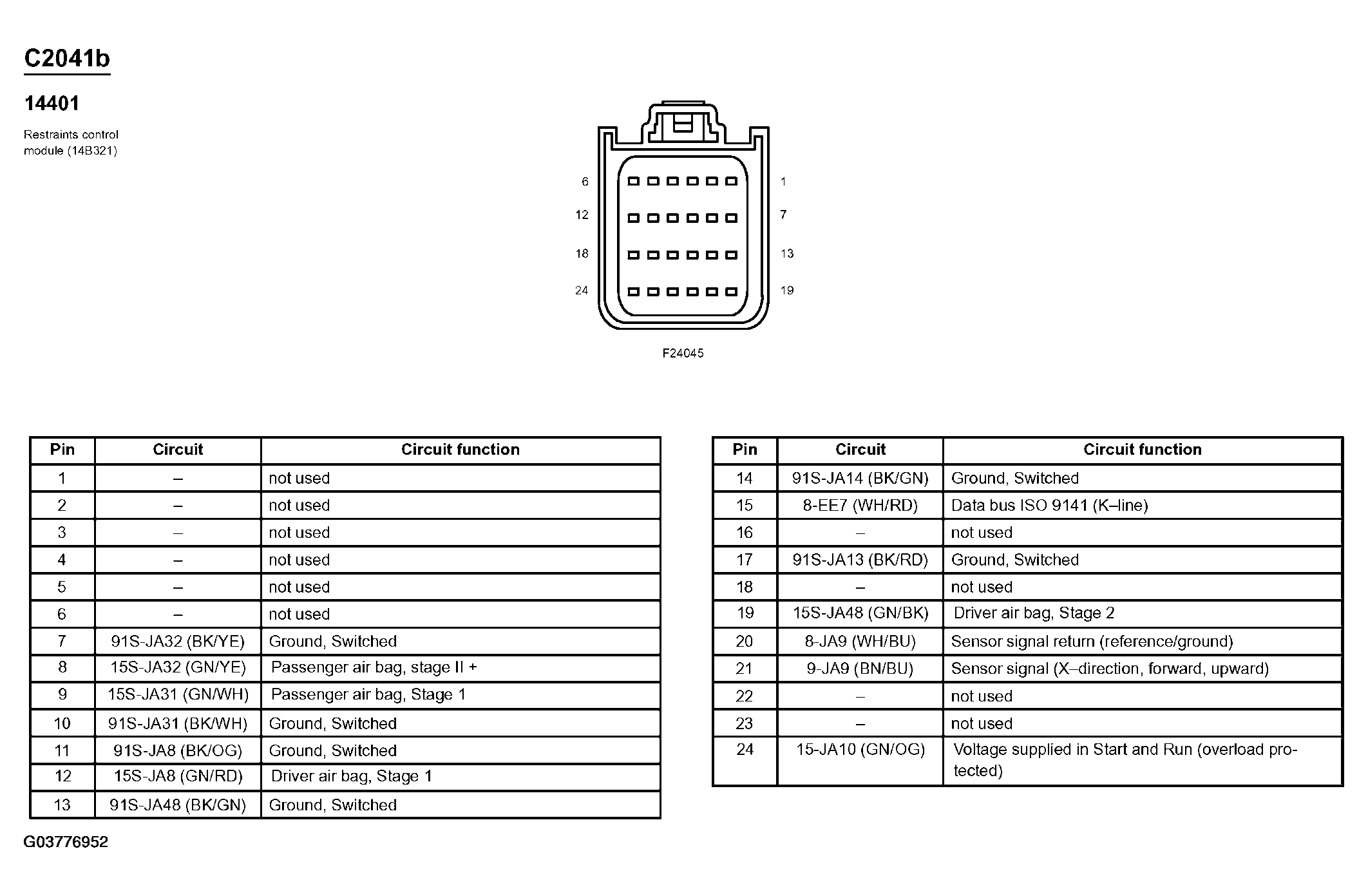

Fig 256: Restraints Control Module Connector End View (C2041b)
Courtesy of FORD MOTOR CO.

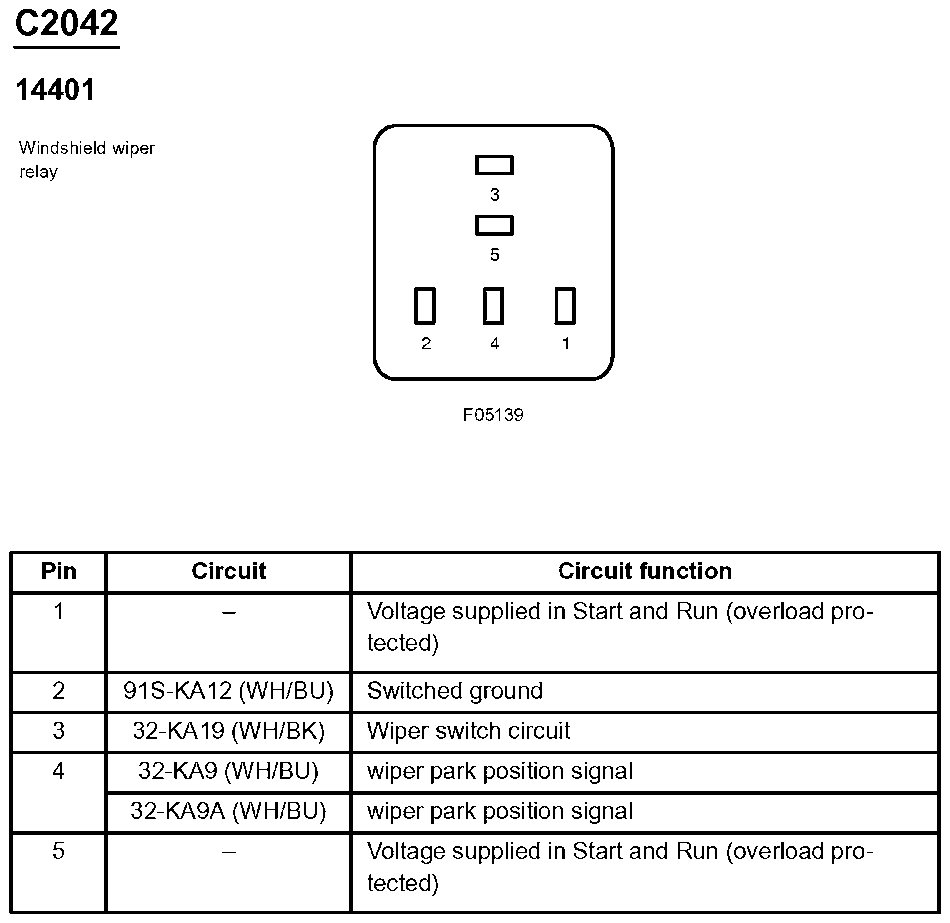

Fig 257: Windshield Wiper Relay Connector End View (C2042)
Courtesy of FORD MOTOR CO.

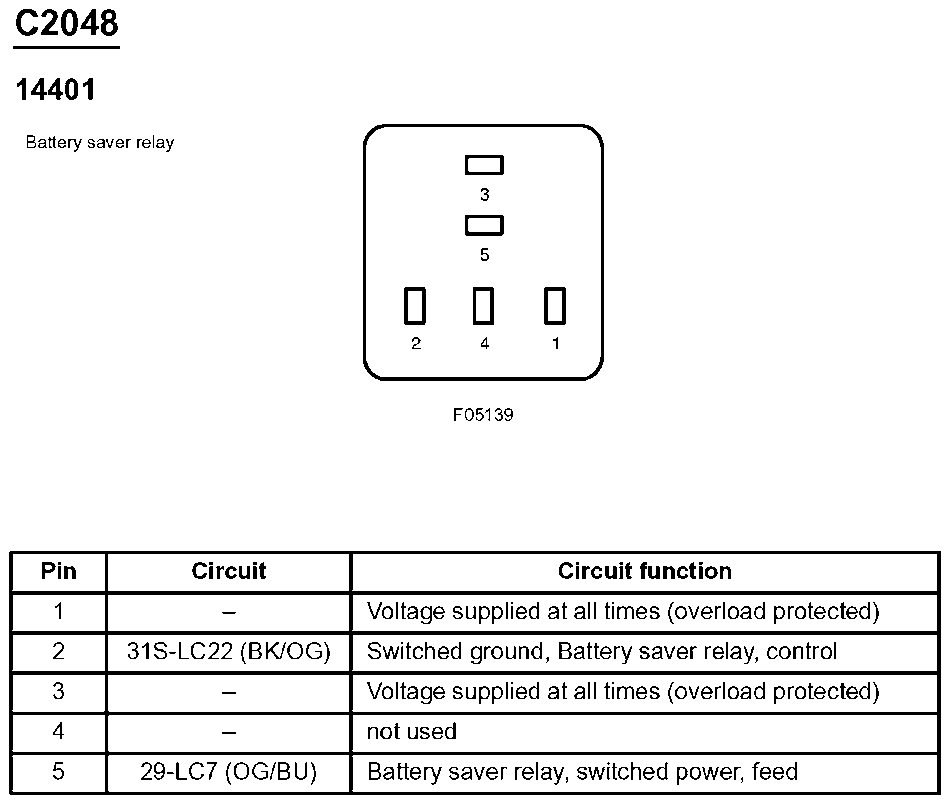

Fig 258: Battery Saver Relay Connector End View (C2048)
Courtesy of FORD MOTOR CO.

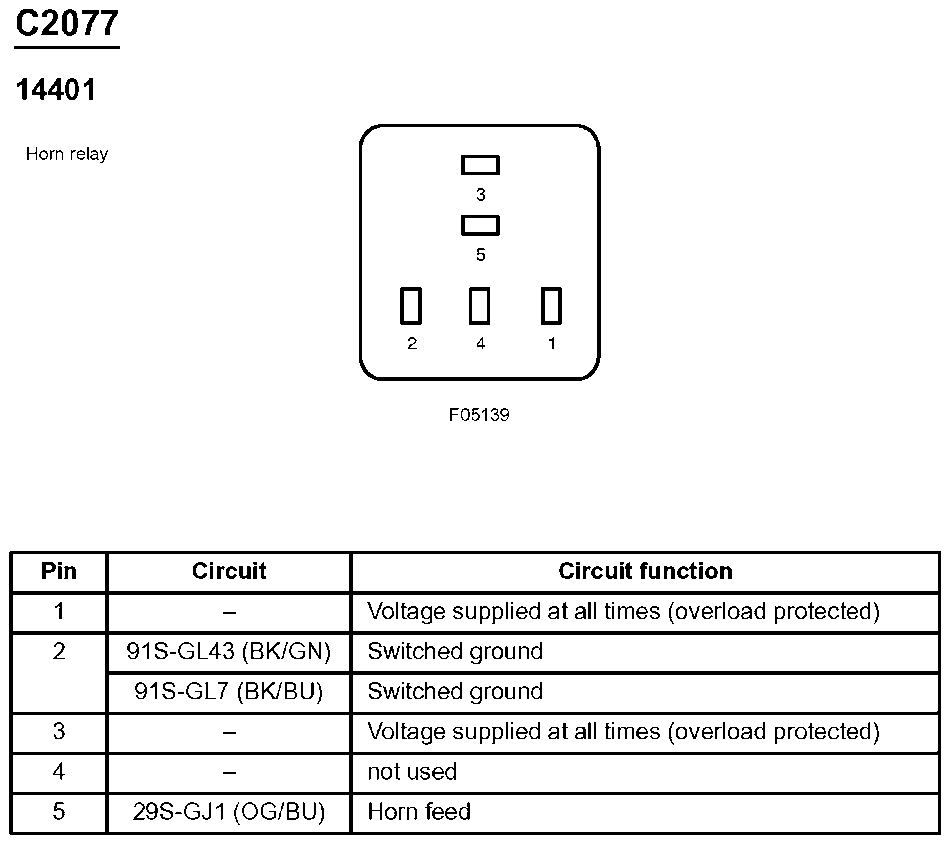

Fig 259: Horn Relay Connector End View (C2077)
Courtesy of FORD MOTOR CO.

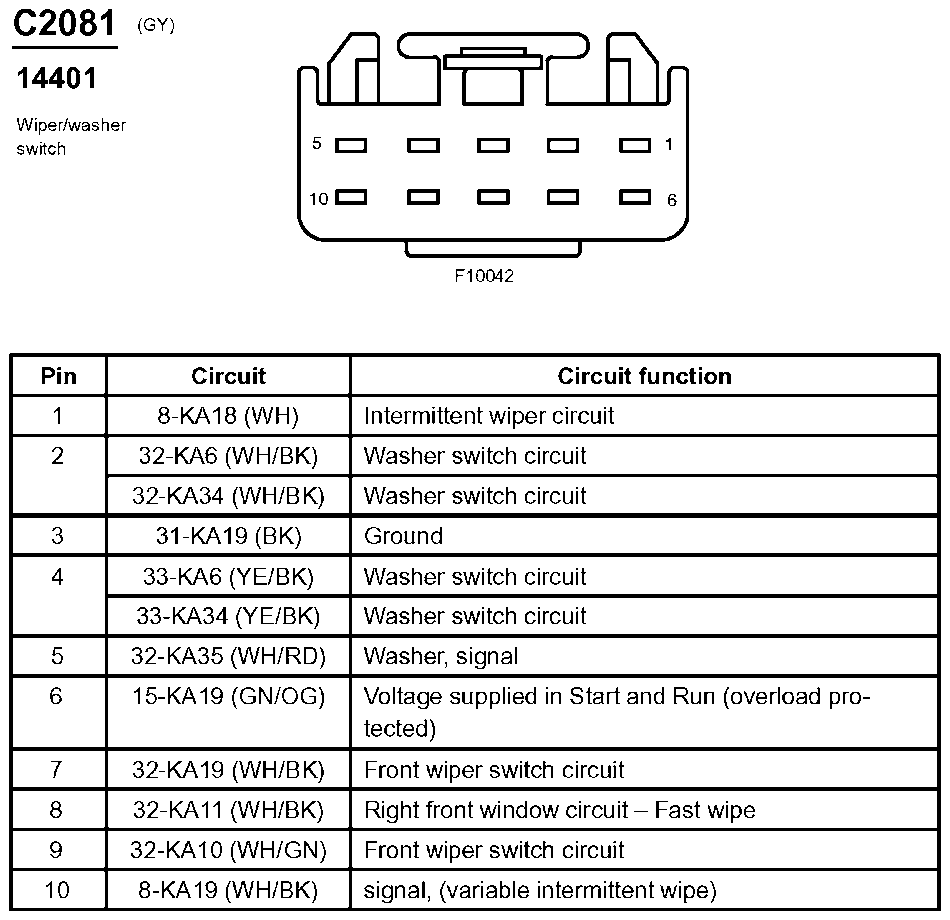

Fig 260: Wiper/Washer Switch Connector End View (C2081)
Courtesy of FORD MOTOR CO.

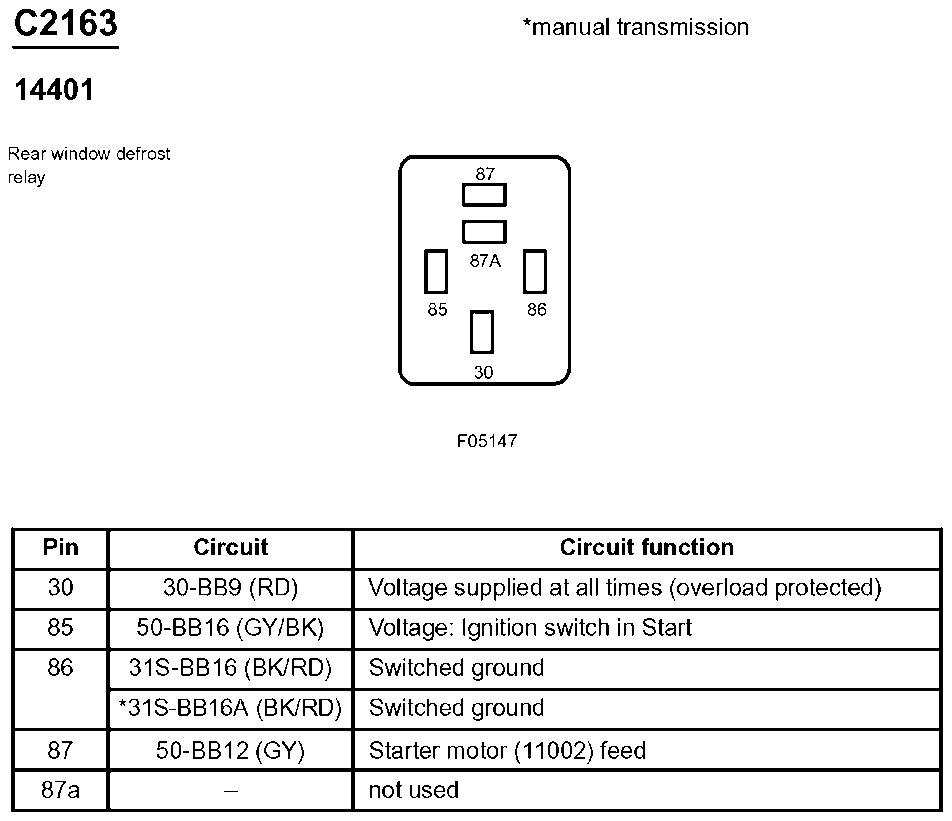

Fig 261: Rear Window Defrost Relay Connector End View (C2163)
Courtesy of FORD MOTOR CO.

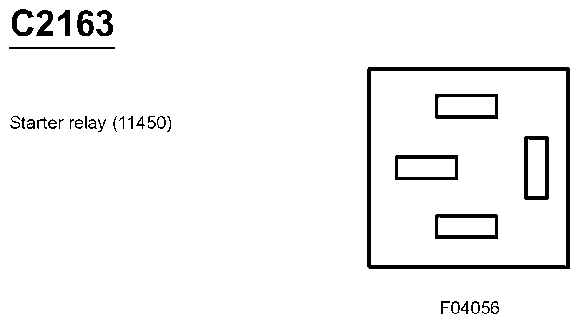

Fig 262: Starter Relay Connector End View (C2163)
Courtesy of FORD MOTOR CO.

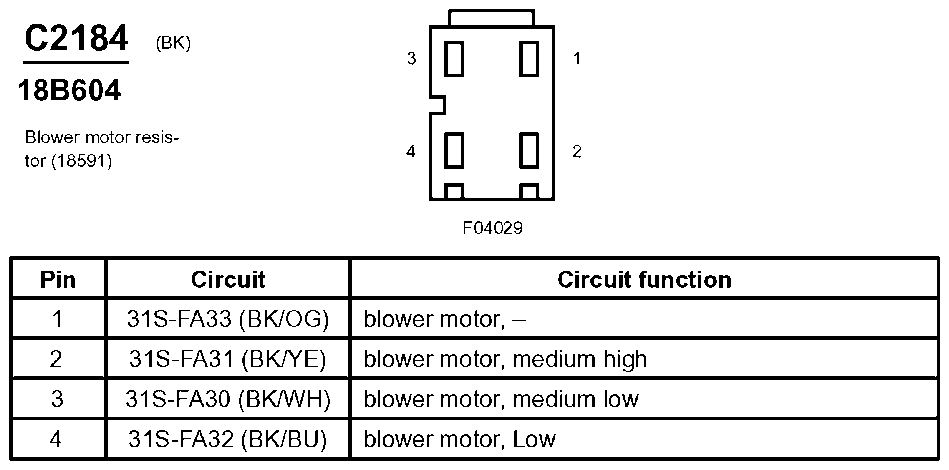

Fig 263: Blower Motor Resistor Connector End View (C2184)
Courtesy of FORD MOTOR CO.

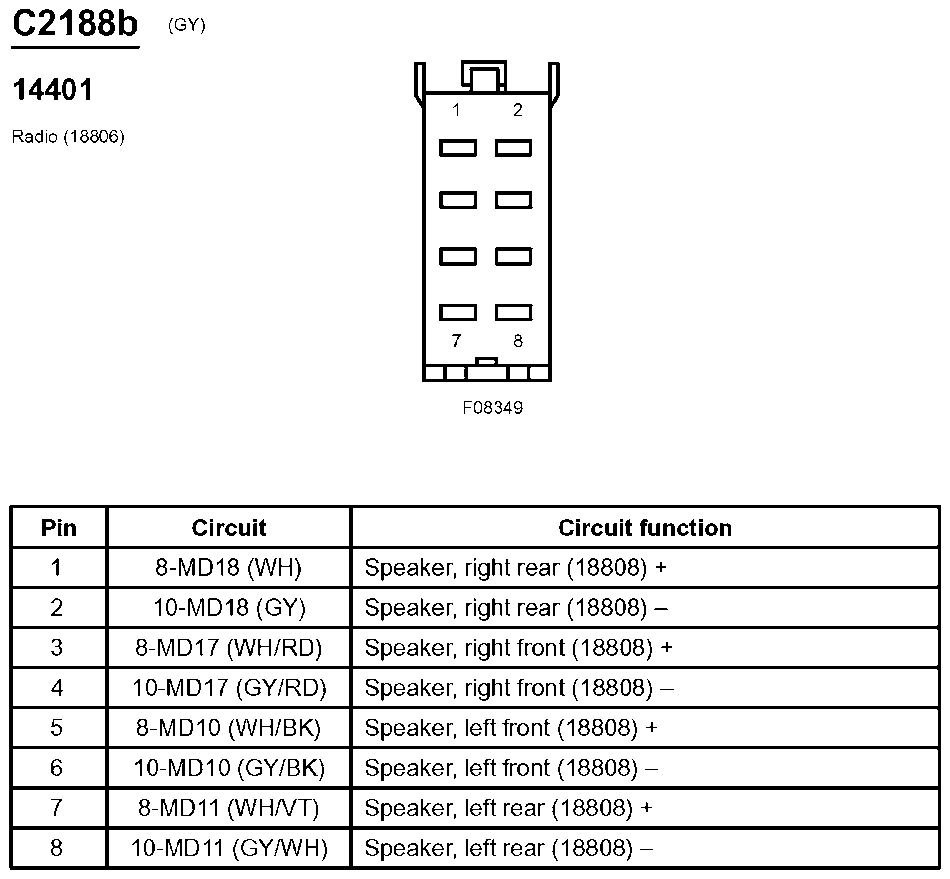

Fig 264: Radio Connector End View (C2188b)
Courtesy of FORD MOTOR CO.

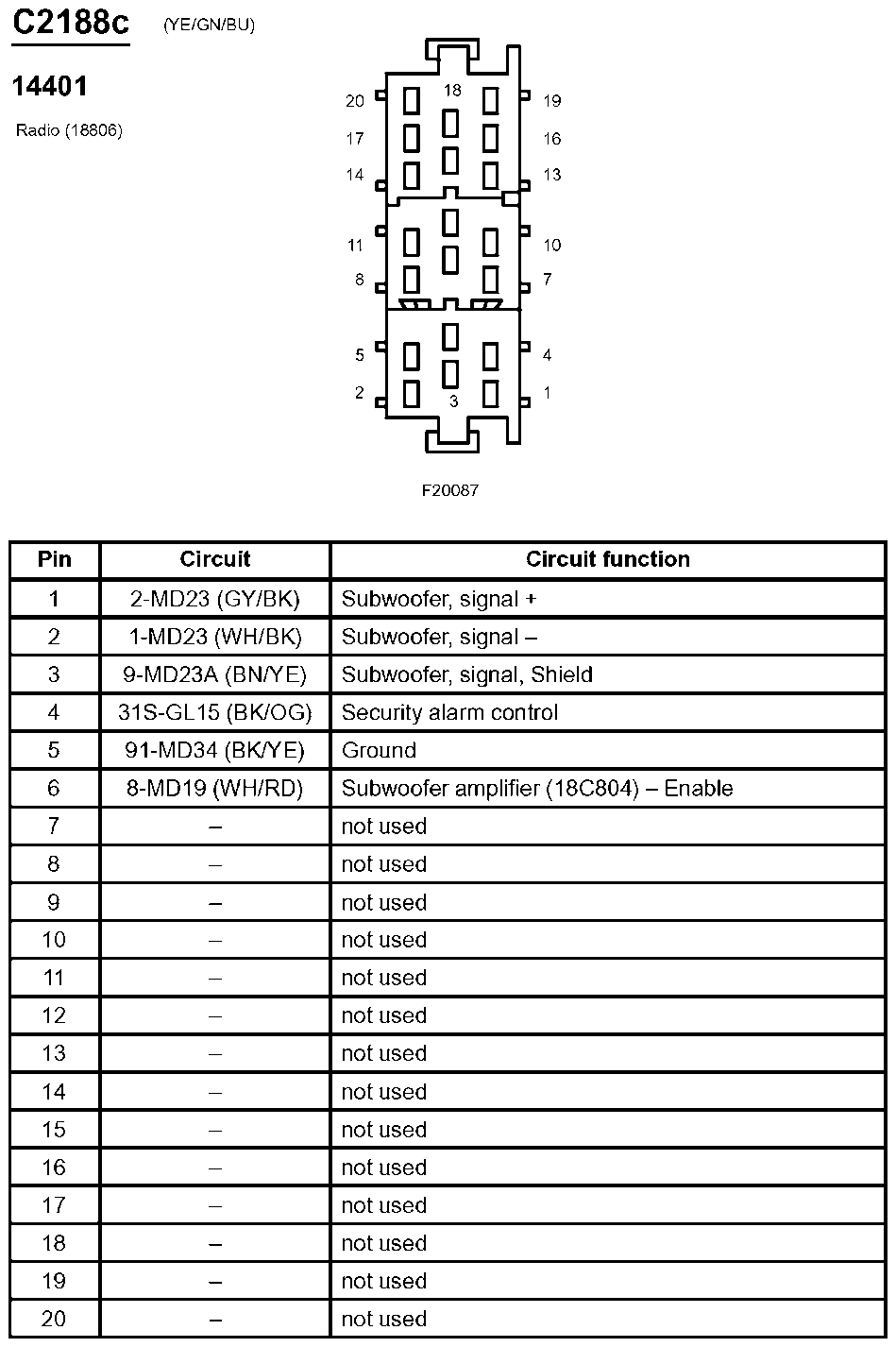

Fig 265: Radio Connector End View (C2188c)
Courtesy of FORD MOTOR CO.

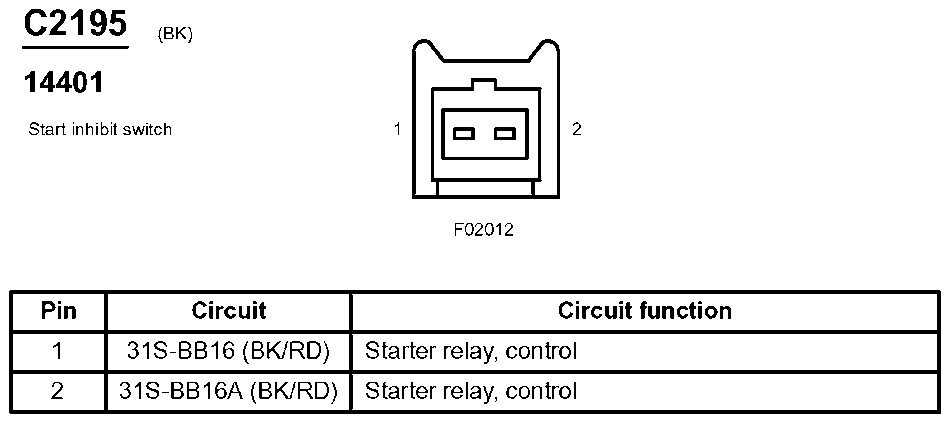

Fig 266: Start Inhibit Switch Connector End View (C2195)
Courtesy of FORD MOTOR CO.

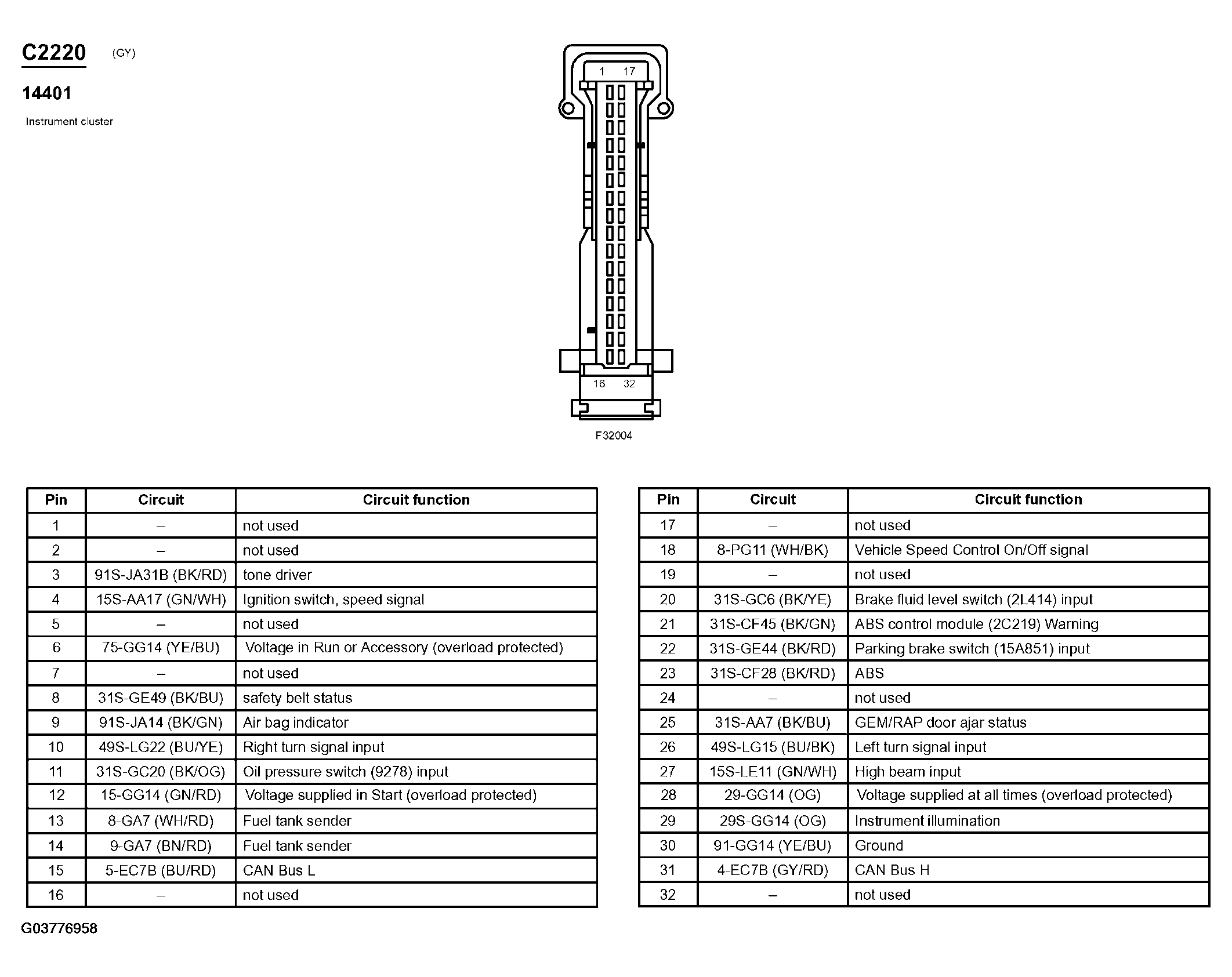

Fig 267: Instrument Cluster Connector End View (C2220)
Courtesy of FORD MOTOR CO.

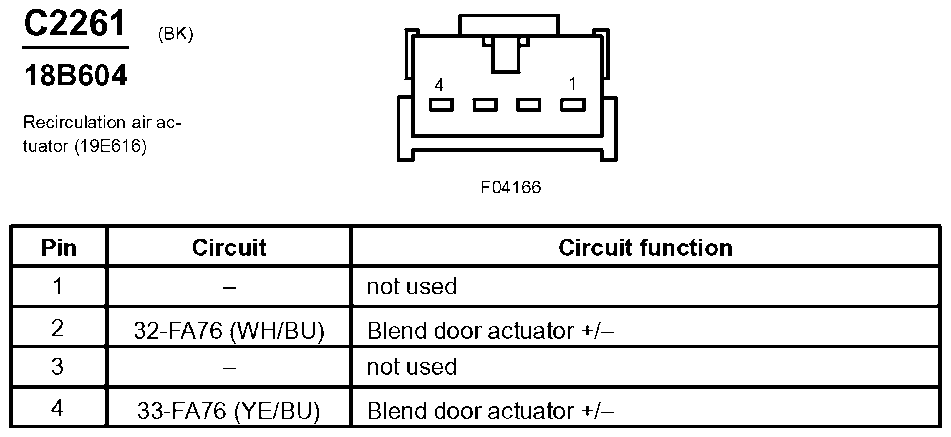

Fig 268: Recirculation Air Actuator Connector End View (C2261)
Courtesy of FORD MOTOR CO.

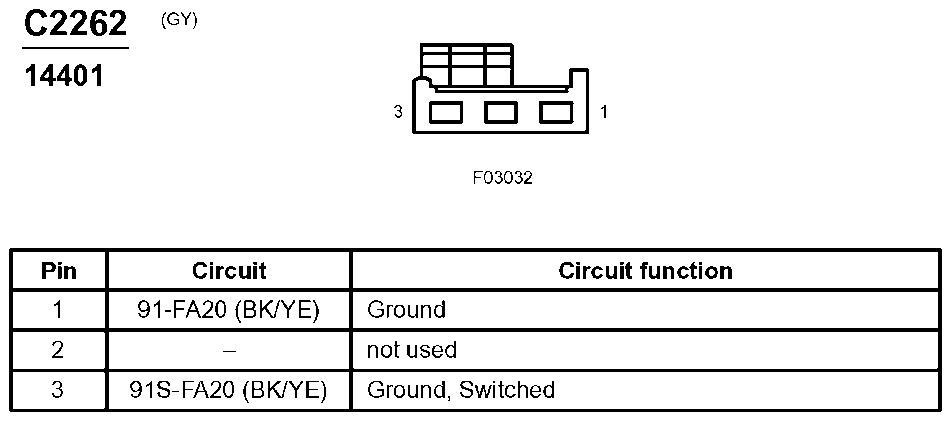

Fig 269: Inline Connector End View (C2262)
Courtesy of FORD MOTOR CO.

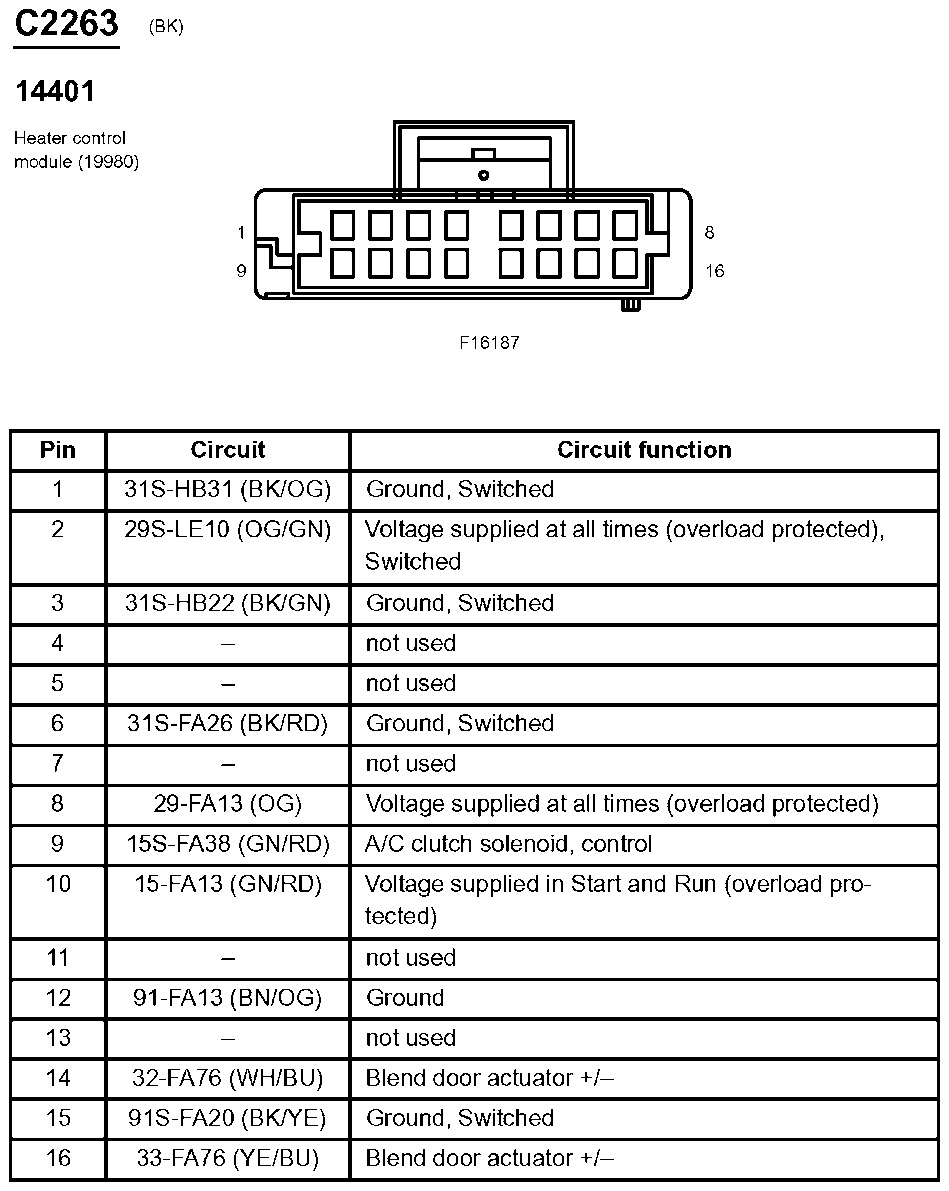

Fig 270: Heater Control Module Connector End View (C2263)
Courtesy of FORD MOTOR CO.

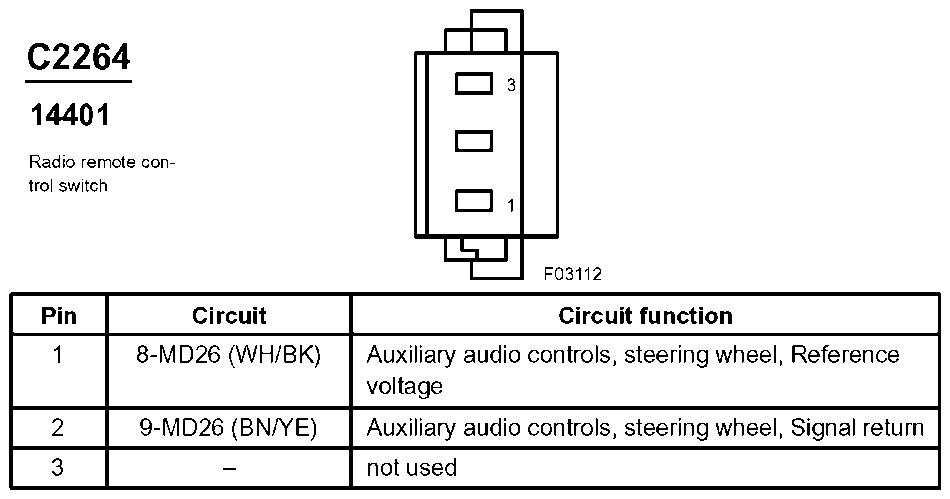

Fig 271: Radio Remote Control Switch Connector End View (C2264)
Courtesy of FORD MOTOR CO.
Fig 272: Heater Blower Switch Connector End View (C2265)
Courtesy of FORD MOTOR CO.

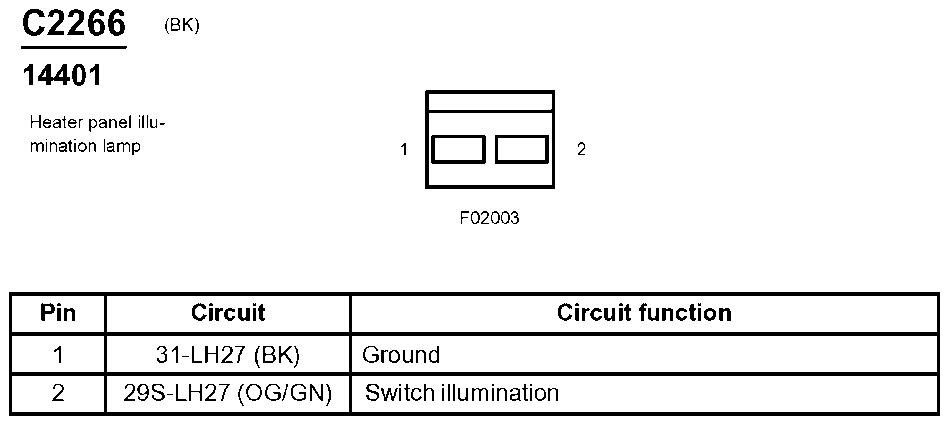

Fig 273: Heater Panel Illumination Lamp Connector End View (C2266)
Courtesy of FORD MOTOR CO.

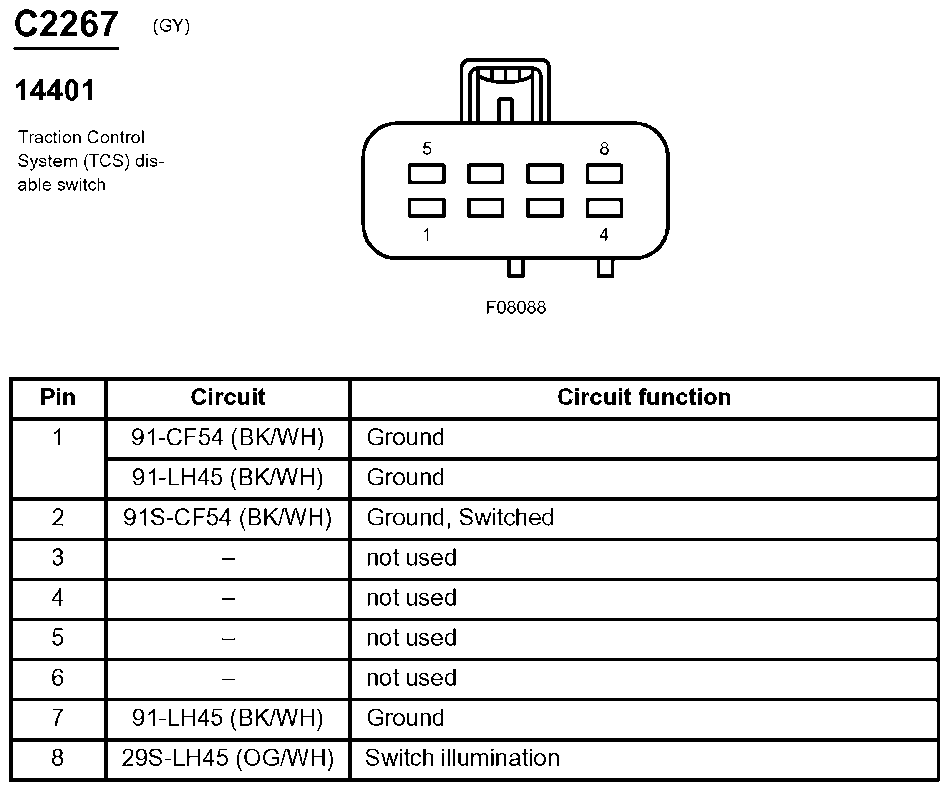

Fig 274: Traction Control System (TCS) Disable Switch Connector End View (C2267)
Courtesy of FORD MOTOR CO.

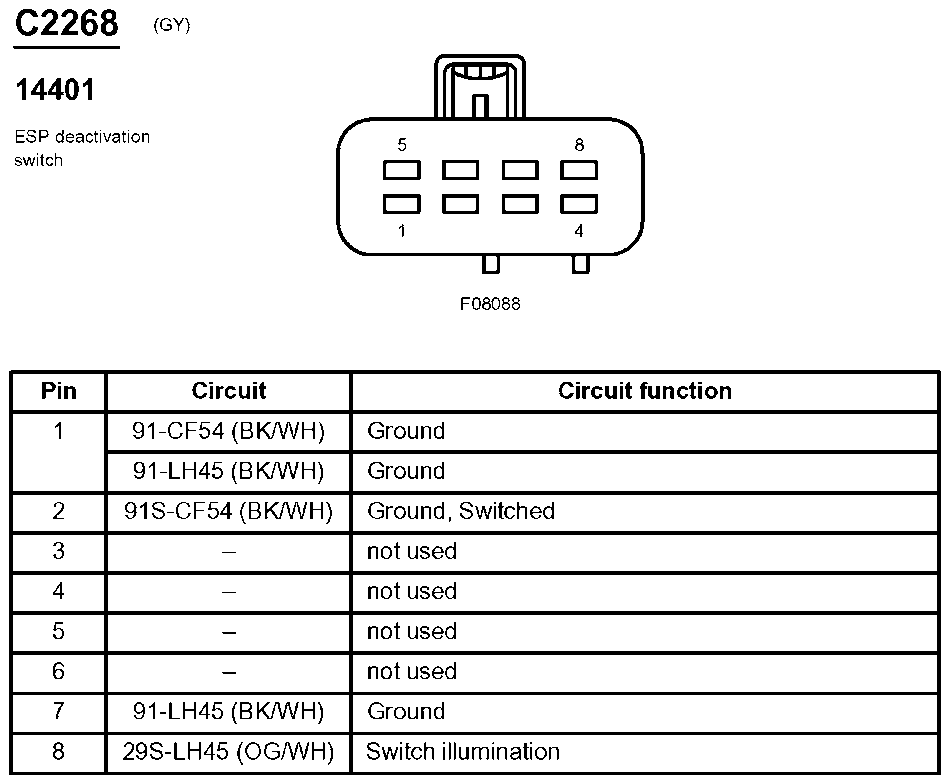

Fig 275: ESP Deactivation Switch Connector End View (C2268)
Courtesy of FORD MOTOR CO.

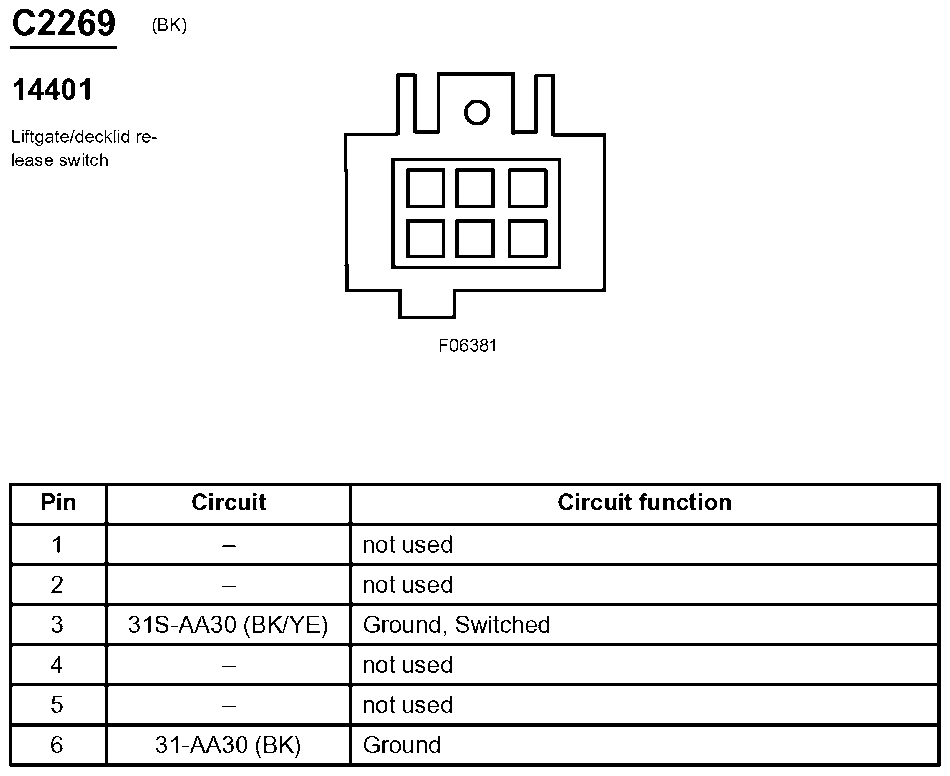

Fig 276: Liftgate/Decklid Release Switch Connector End View (C2269)
Courtesy of FORD MOTOR CO.

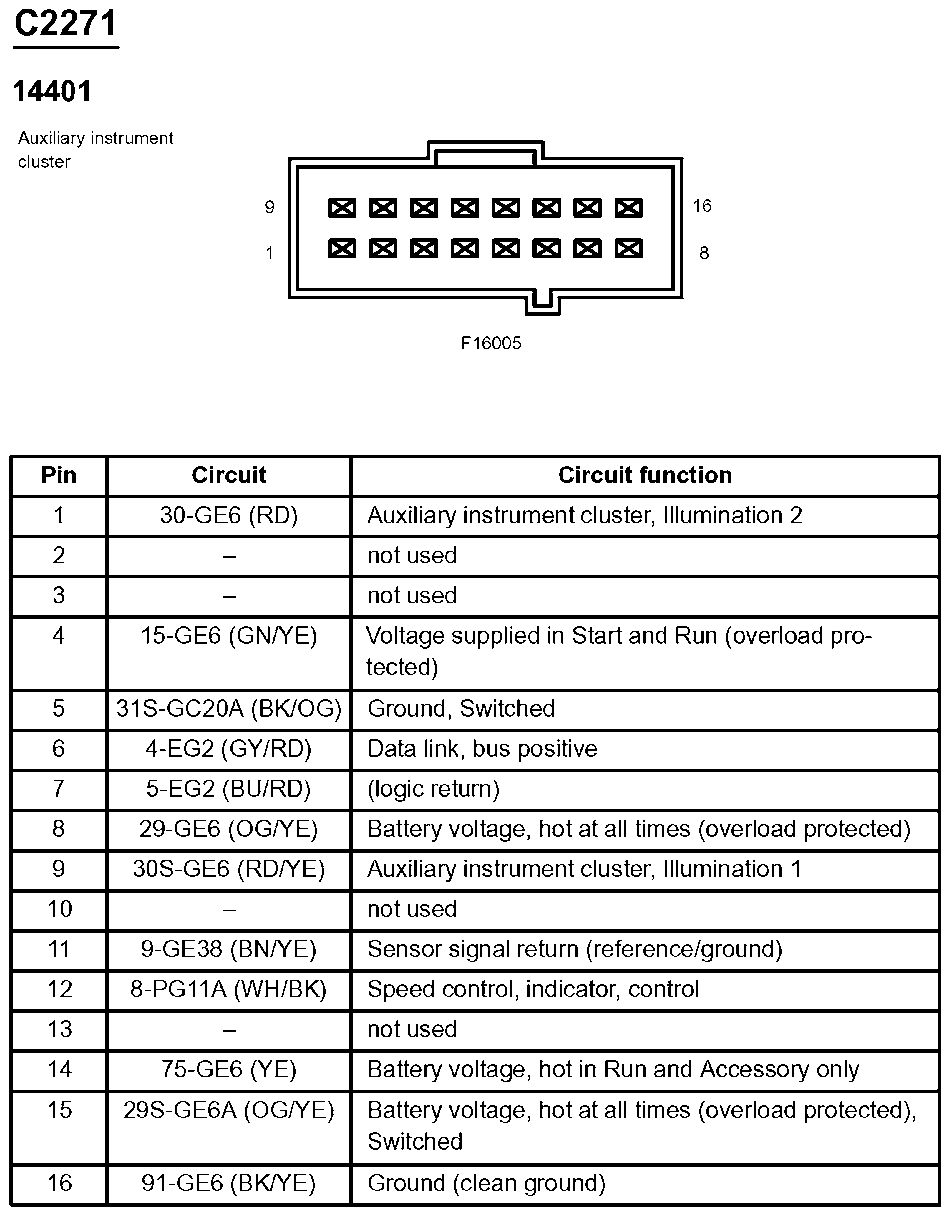

Fig 277: Auxiliary Instrument Cluster Connector End View (C2271)
Courtesy of FORD MOTOR CO.

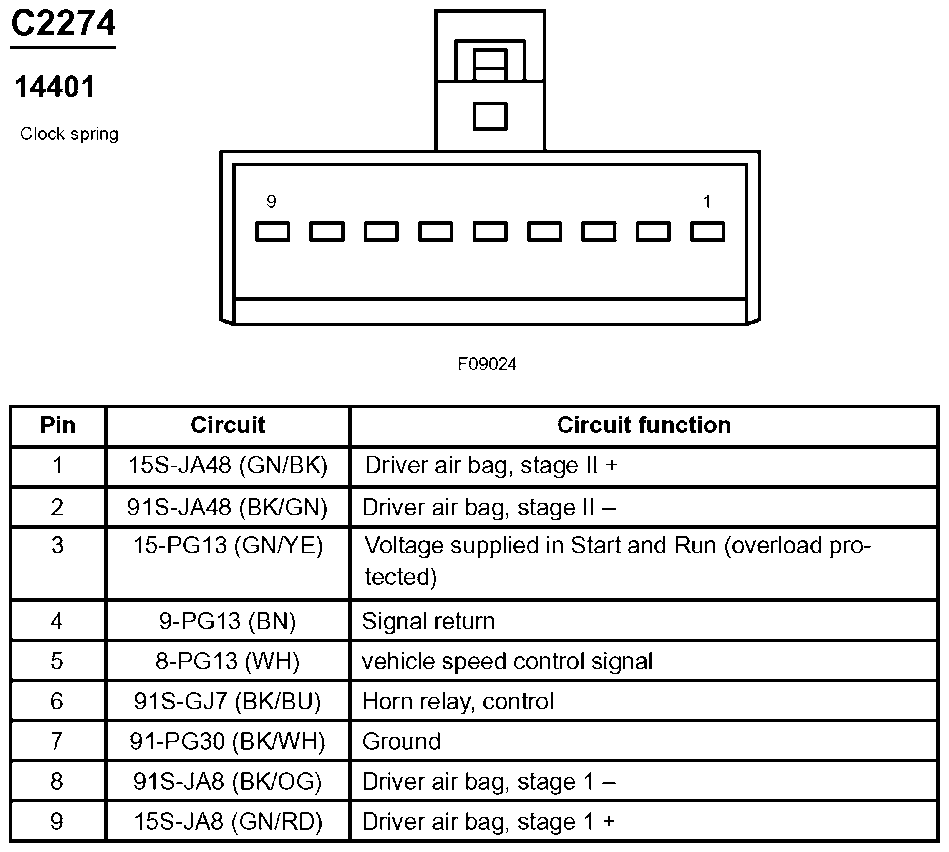

Fig 278: Clock Spring Connector End View (C2274)
Courtesy of FORD MOTOR CO.

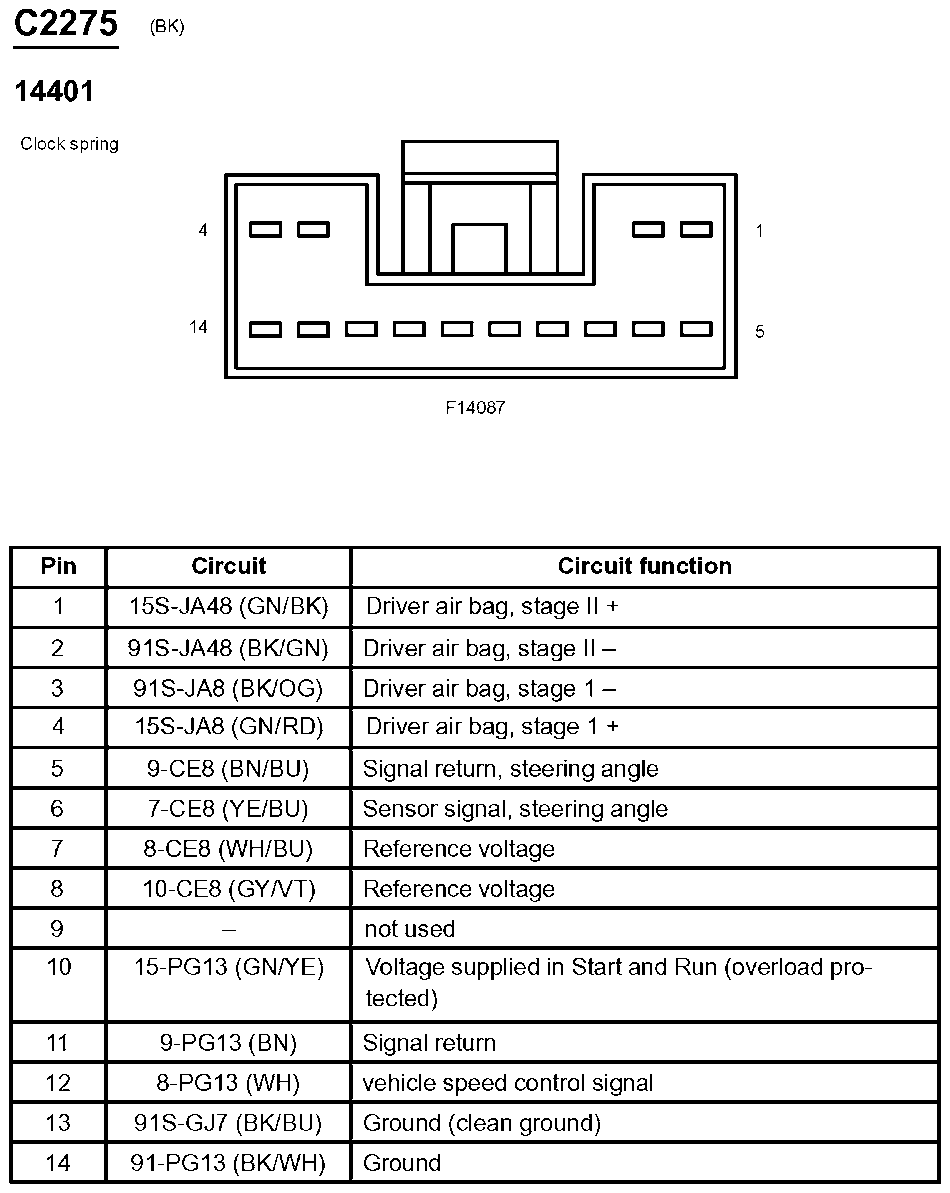

Fig 279: Clock Spring Connector End View (C2275)
Courtesy of FORD MOTOR CO.

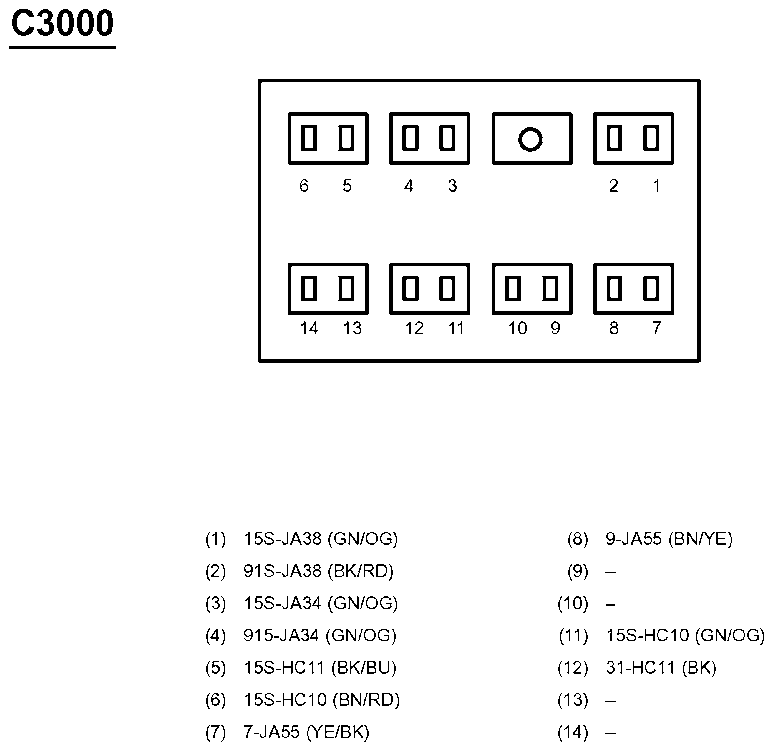

Fig 280: Inline Connector End View (C3000)
Courtesy of FORD MOTOR CO.

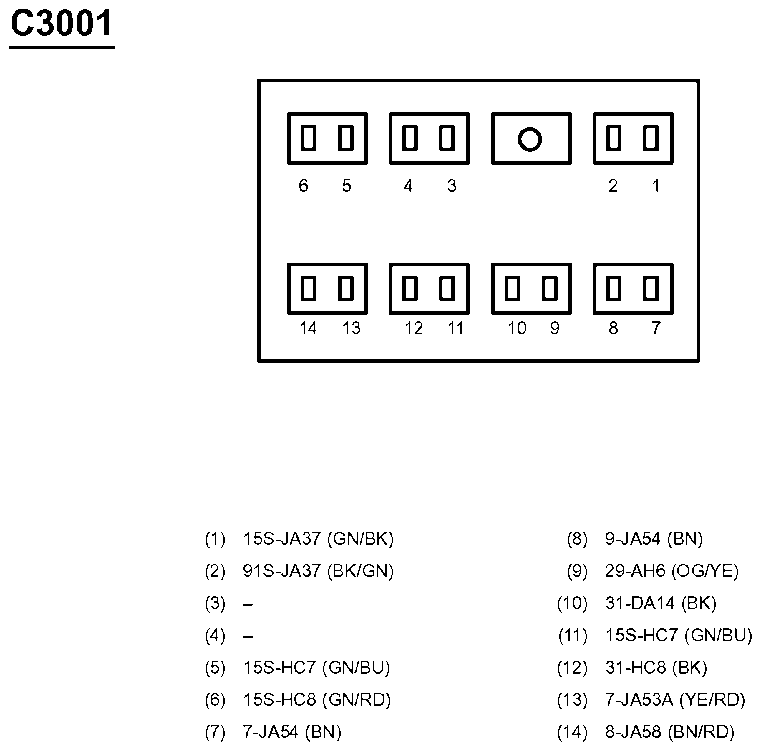

Fig 281: Inline Connector End View (C3001)
Courtesy of FORD MOTOR CO.

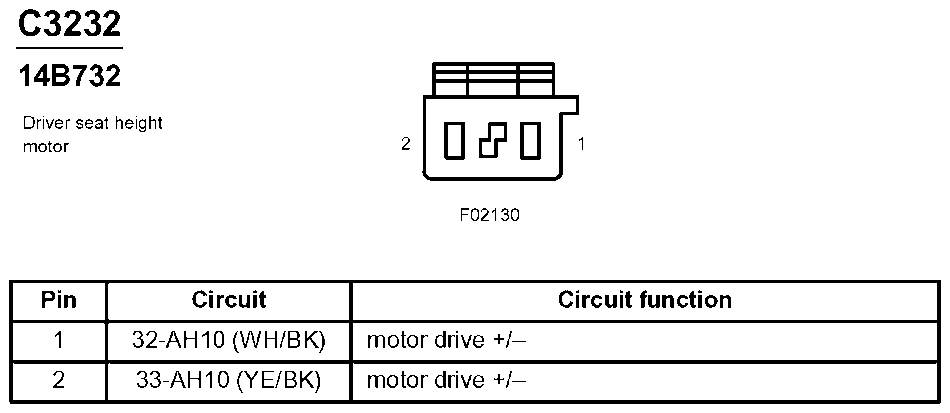

Fig 282: Driver Seat Height Motor Connector End View (C3232)
Courtesy of FORD MOTOR CO.

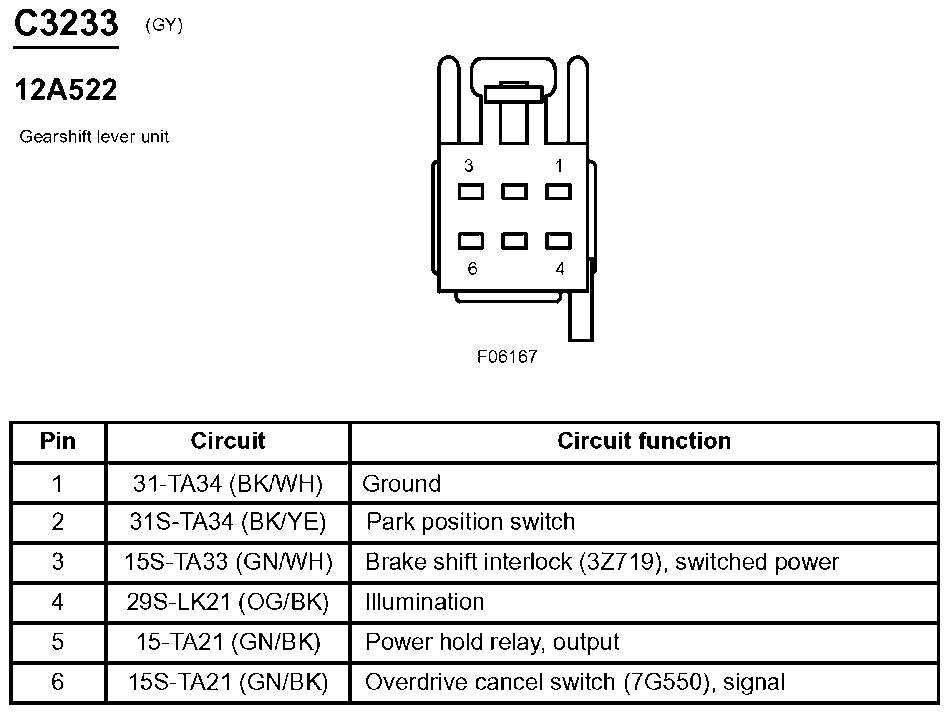

Fig 283: Gearshift Lever Unit Connector End View (C3233)
Courtesy of FORD MOTOR CO.

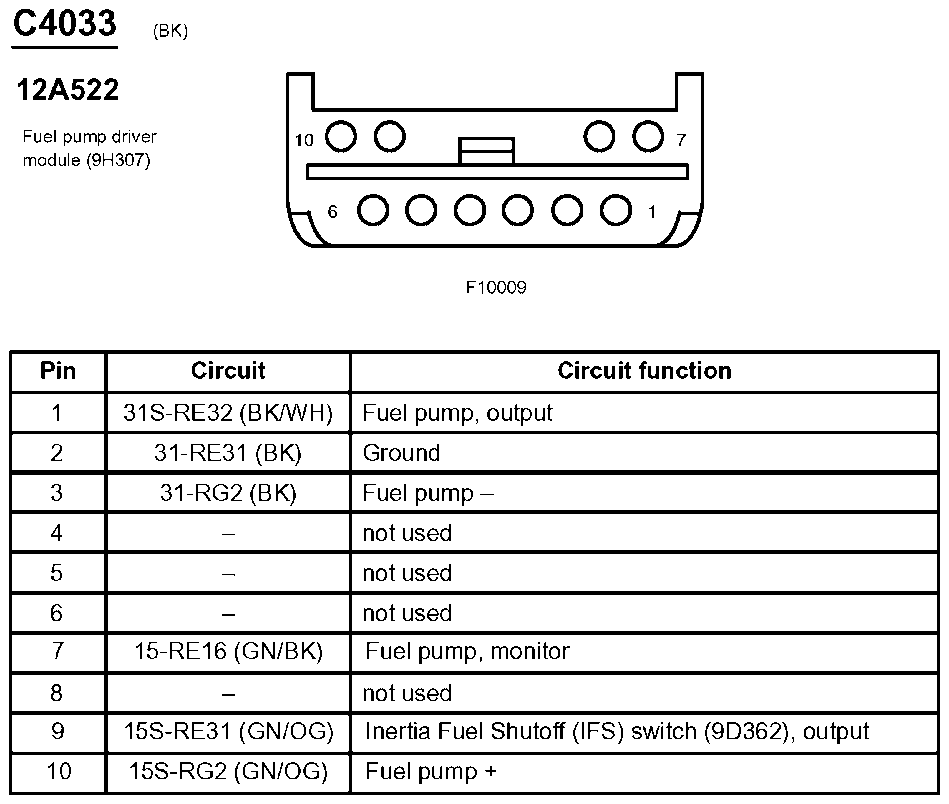

Fig 284: Fuel Pump Driver Module Connector End View (C4033)
Courtesy of FORD MOTOR CO.

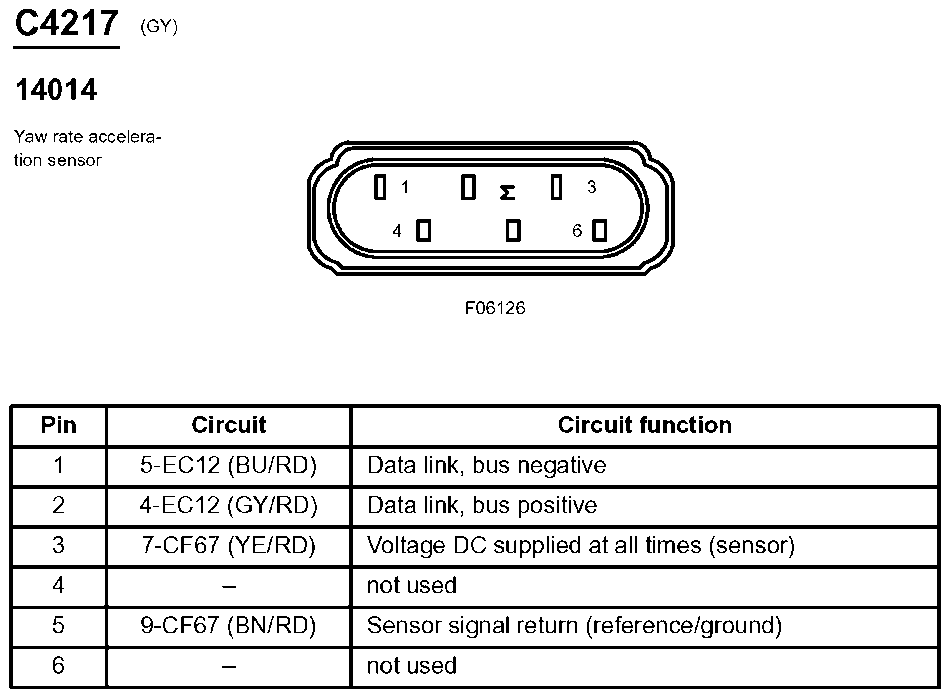

Fig 285: Yaw Rate Acceleration Sensor Connector End View (C4217)
Courtesy of FORD MOTOR CO.

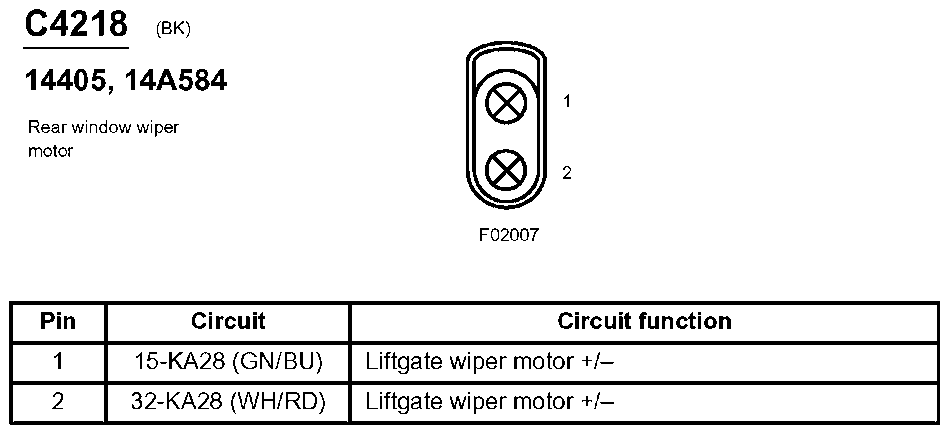

Fig 286: Rear Window Wiper Motor Connector End View (C4218)
Courtesy of FORD MOTOR CO.

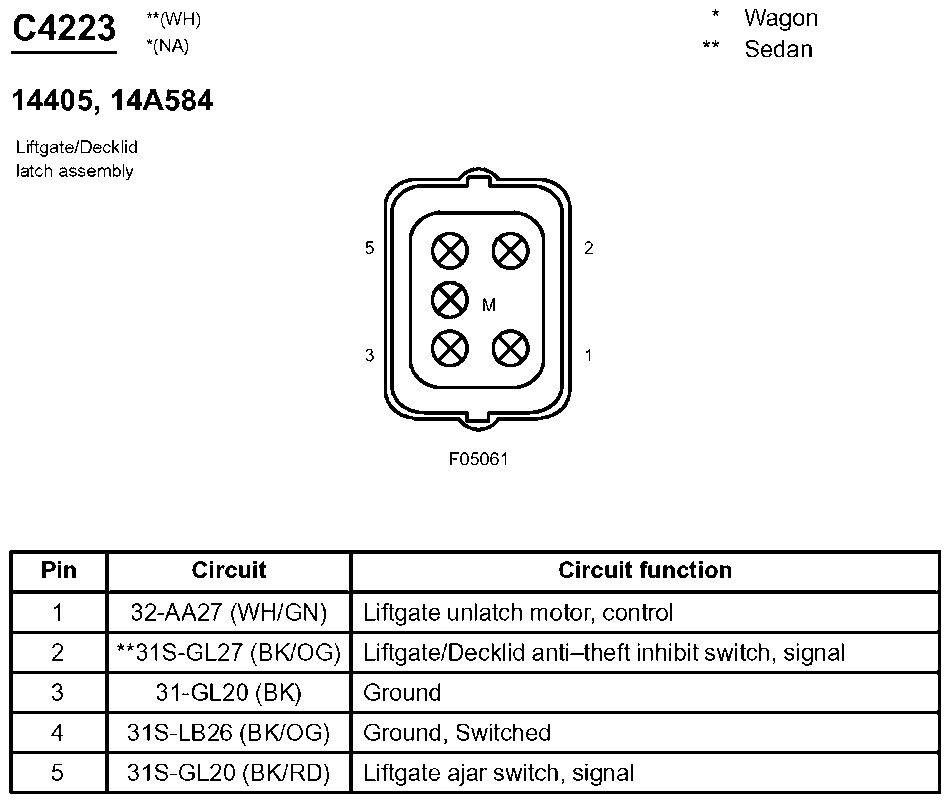

Fig 287: Liftgate/Decklid Latch Assembly Connector End View (C4223)
Courtesy of FORD MOTOR CO.

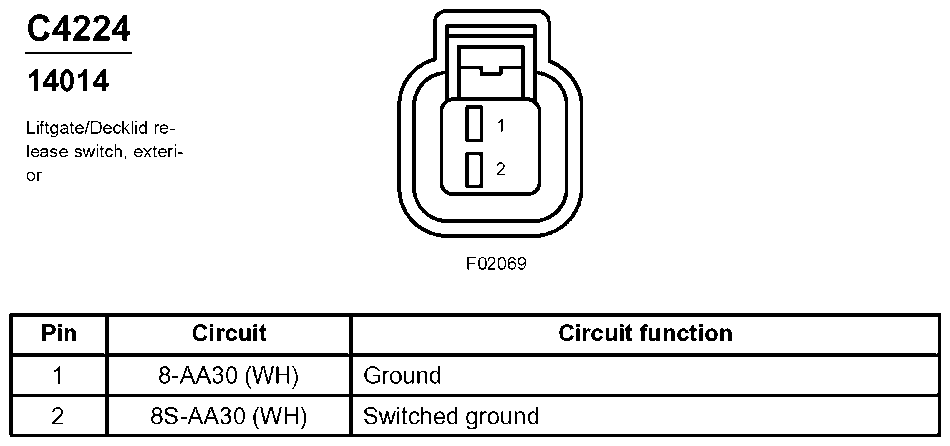

Fig 288: Liftgate/Decklid Release Switch, Exterior Connector End View (C4224)
Courtesy of FORD MOTOR CO.

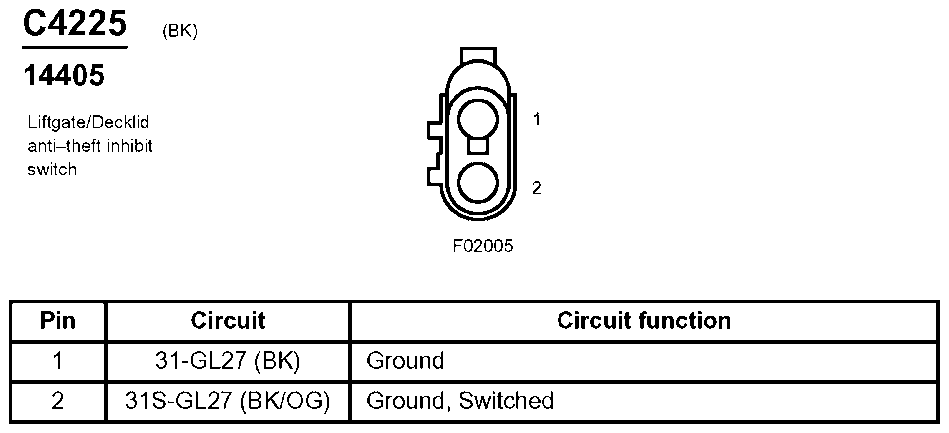

Fig 289: Liftgate/Decklid Anti-Theft Inhibit Switch Connector End View (C4225)
Courtesy of FORD MOTOR CO.

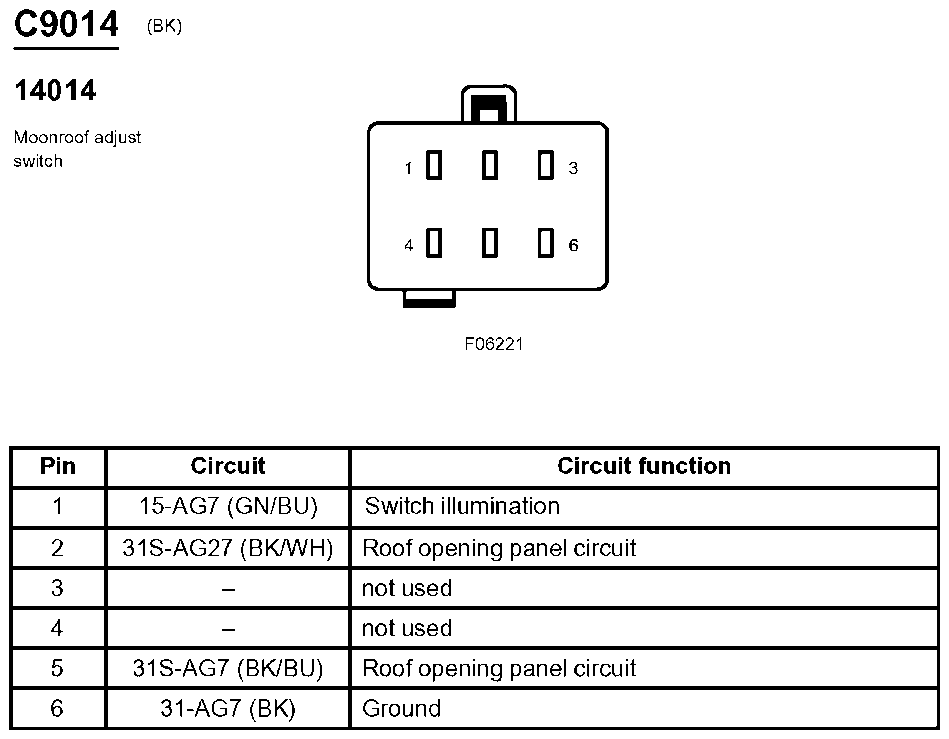

Fig 290: Moonroof Adjust Switch Connector End View (C9014)
Courtesy of FORD MOTOR CO.

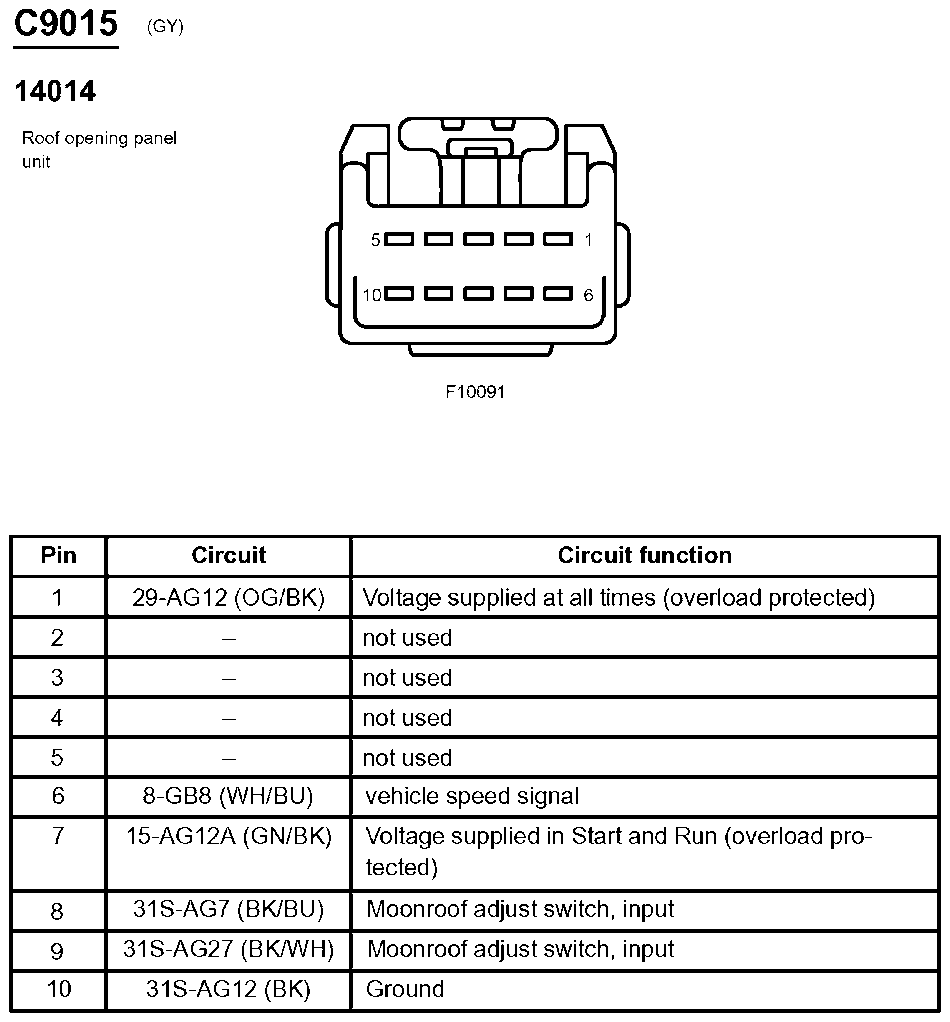

Fig 291: Roof Opening Panel Unit Connector End View (C9015)
Courtesy of FORD MOTOR CO.
