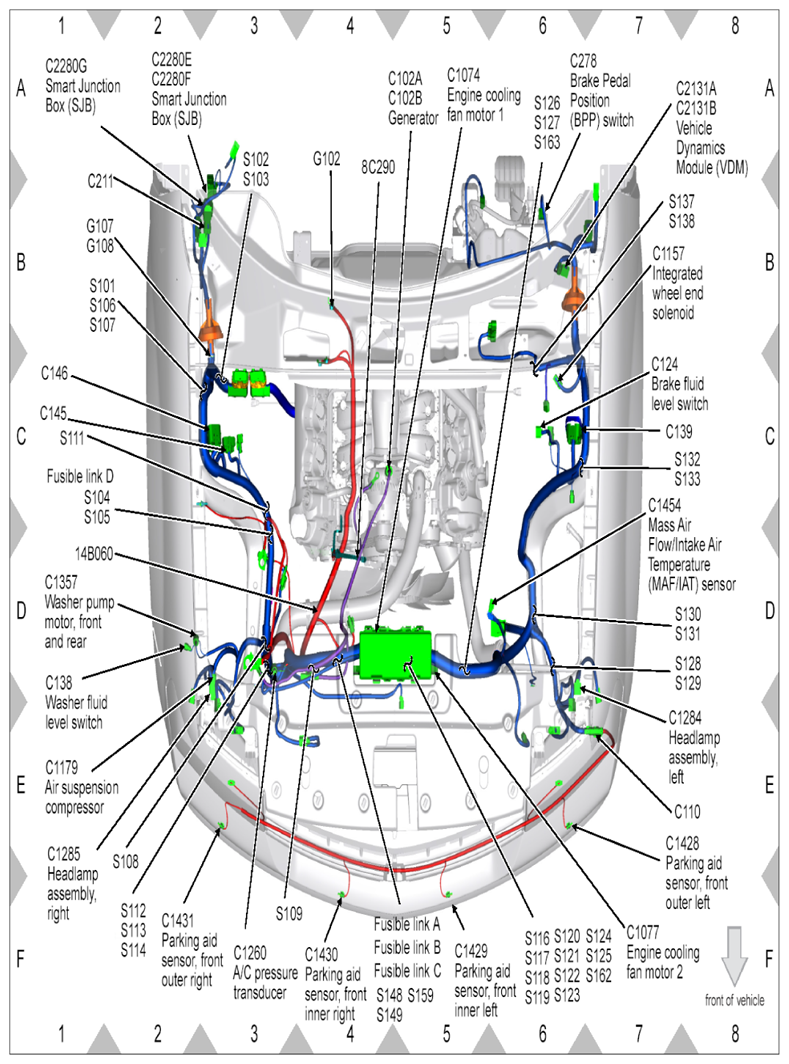

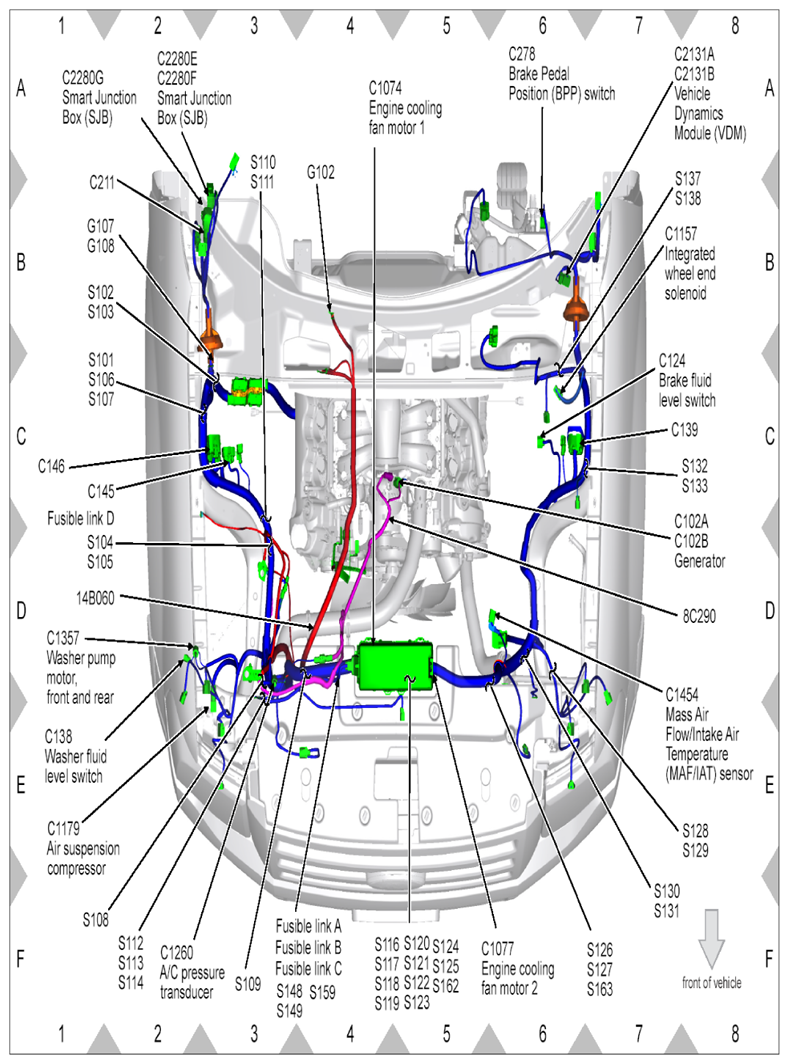

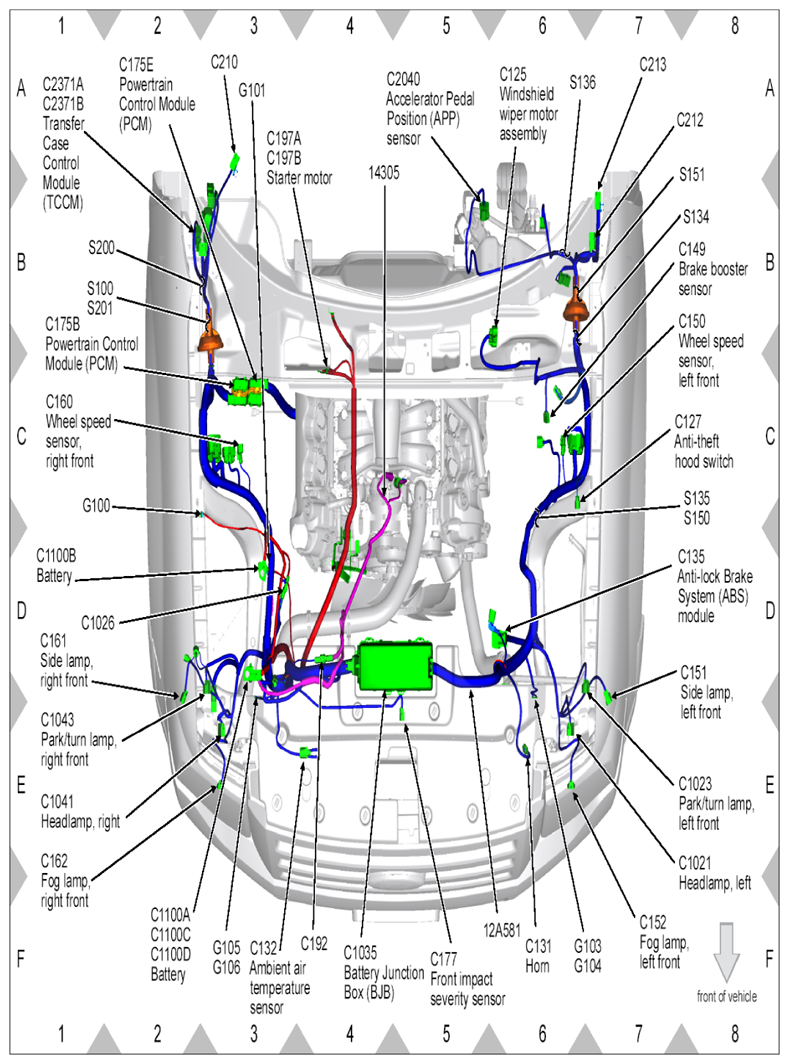

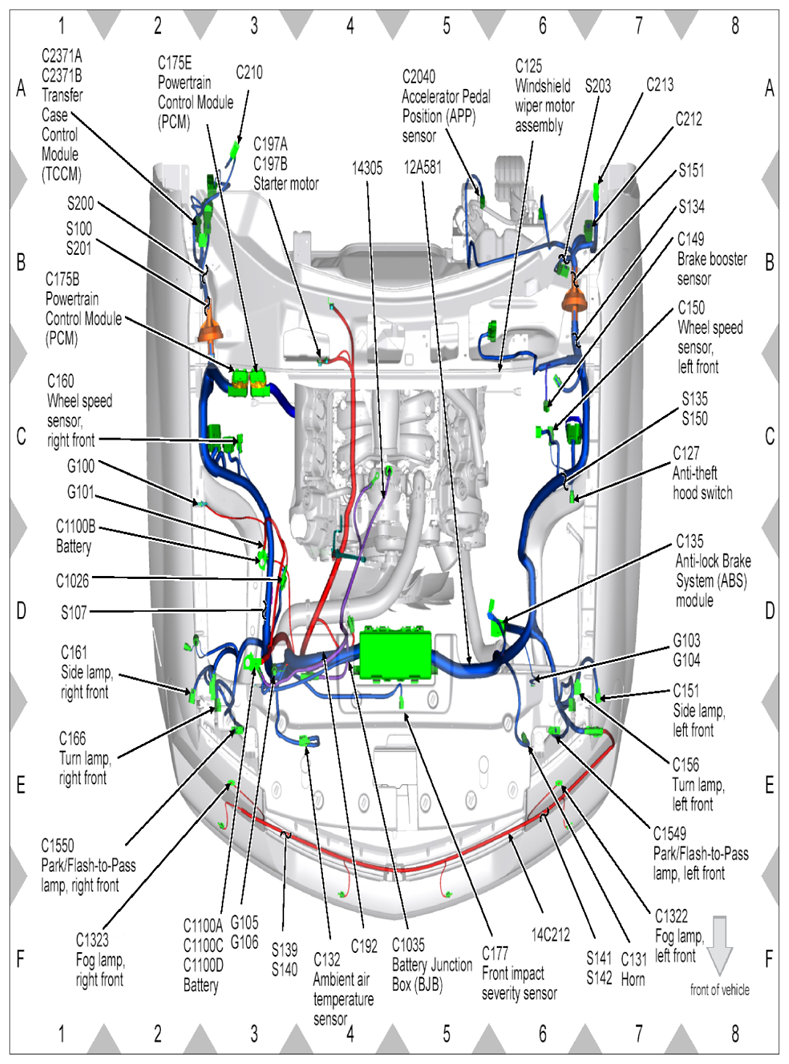

Fig 1: Engine Compartment Wiring Harness Connectors Location (1 Of 4)
Courtesy of FORD MOTOR CO.
Fig 2: Engine Compartment Wiring Harness Connectors Location (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 3: Engine Compartment Wiring Harness Connectors Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 4: Engine Compartment Wiring Harness Connectors Location (4 Of 4)
Courtesy of FORD MOTOR CO.

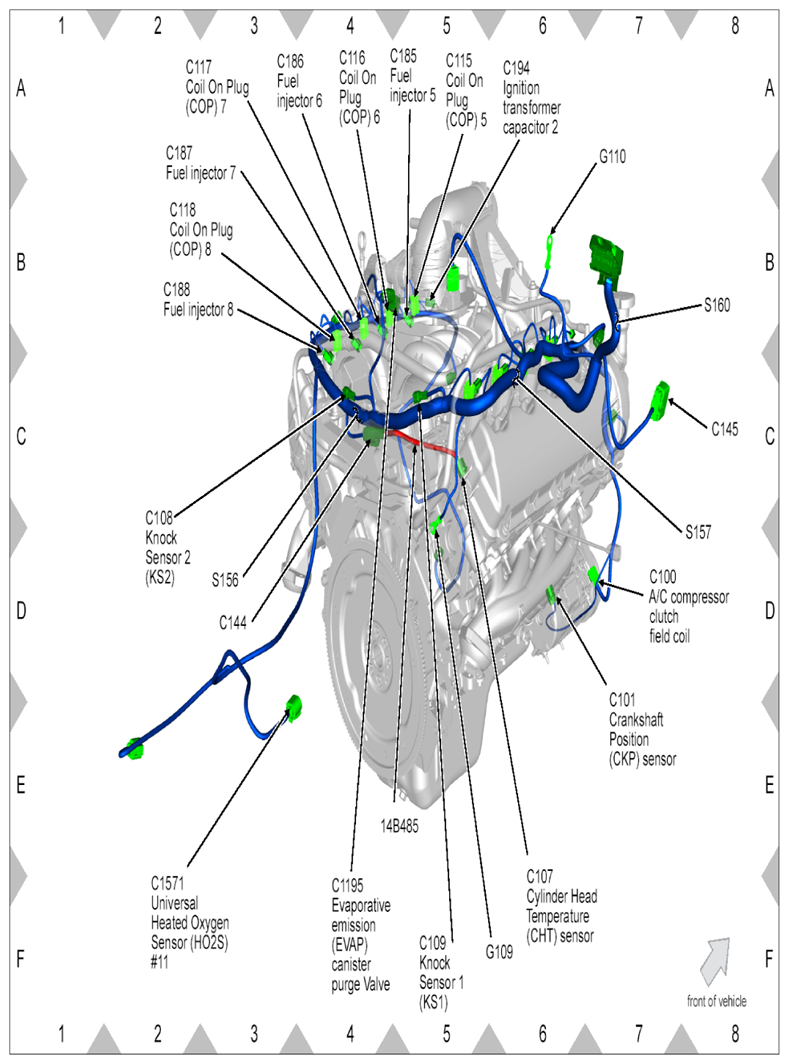

Fig 5: Engine Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

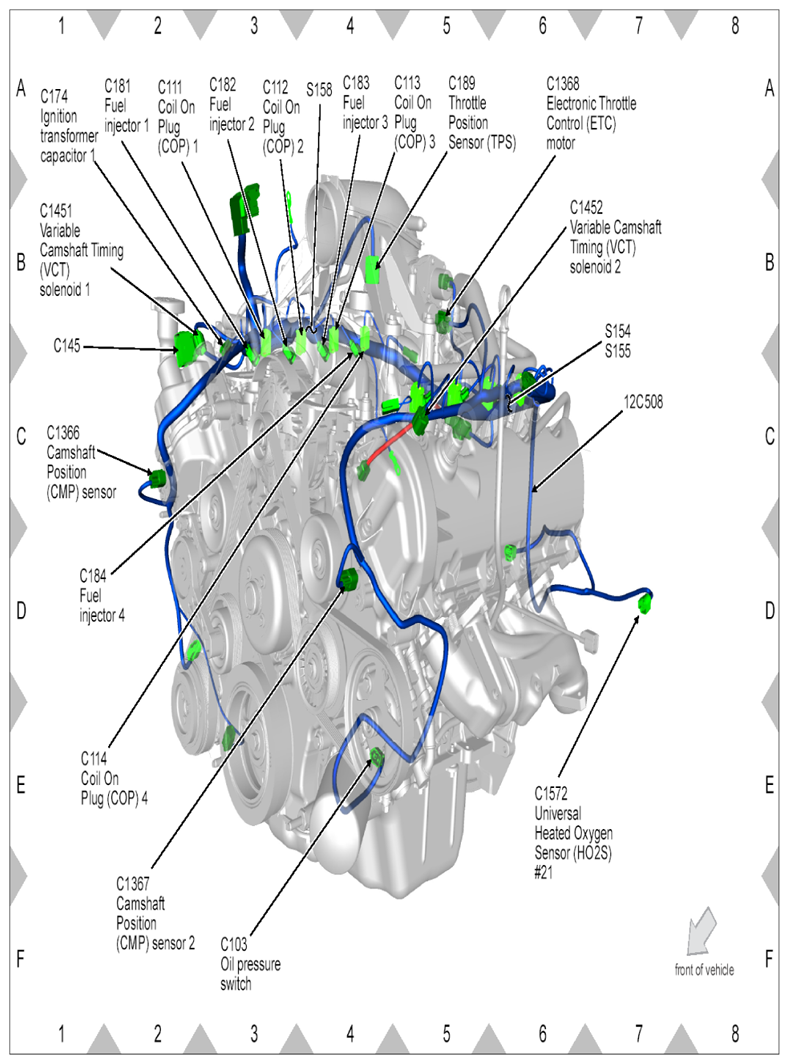

Fig 6: Engine Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

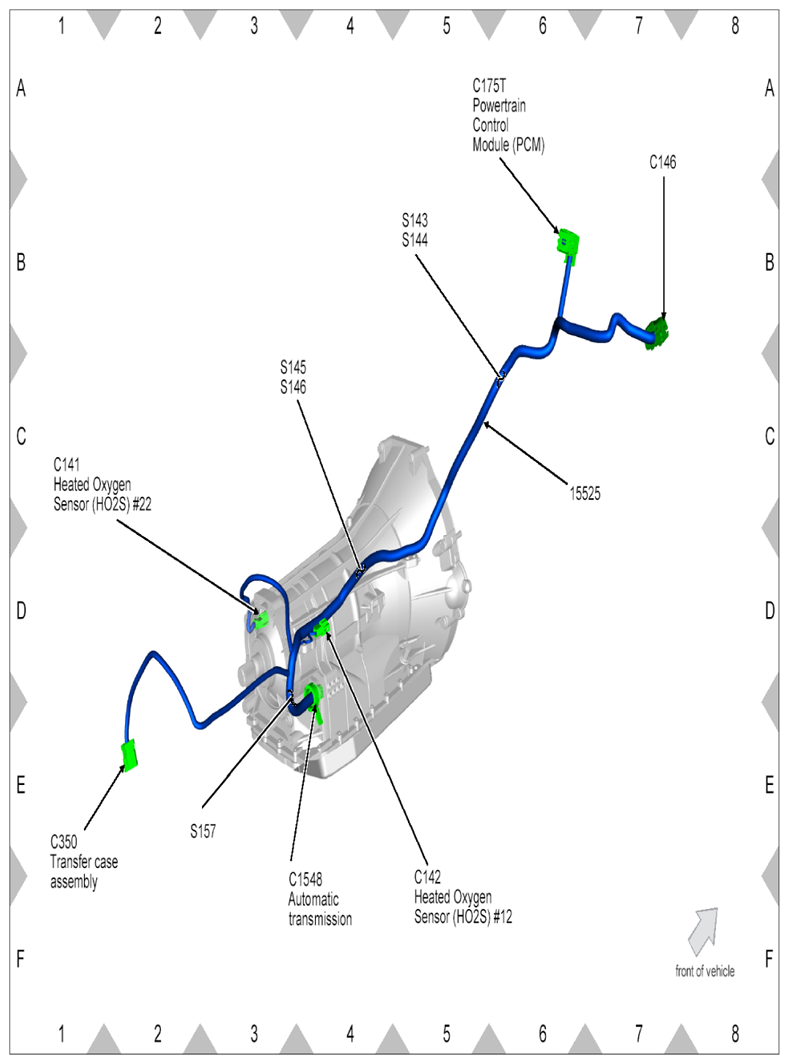

Fig 7: Automatic Transmission Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

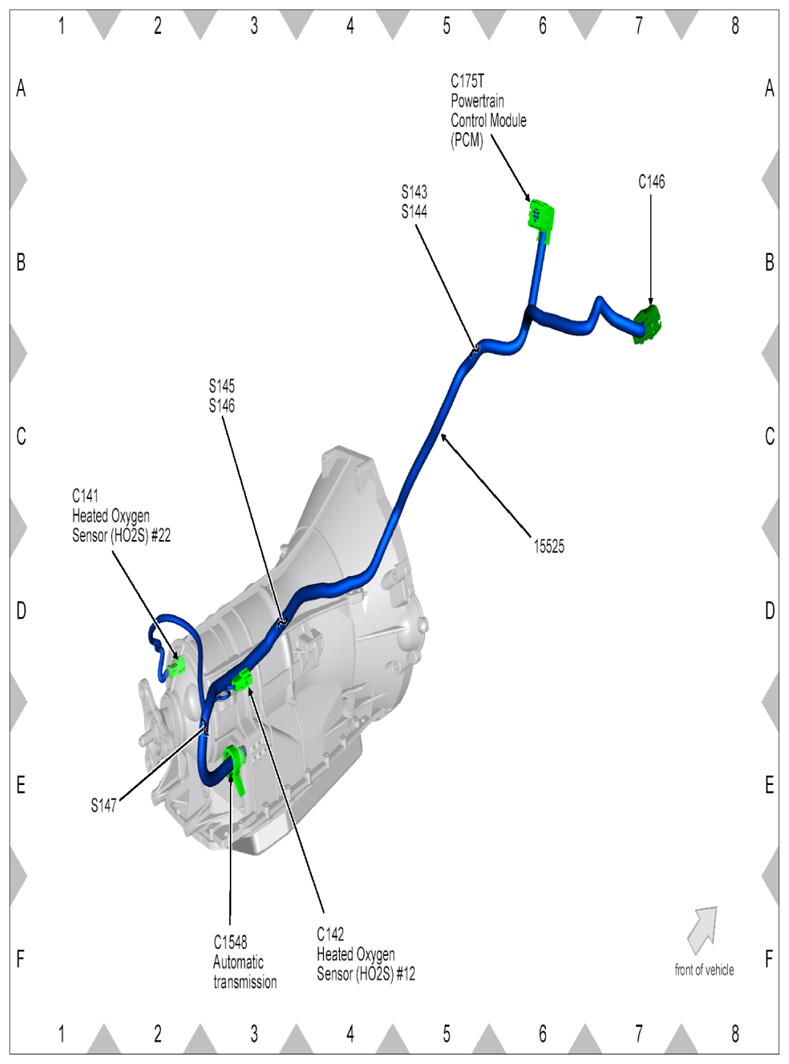

Fig 8: Automatic Transmission Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

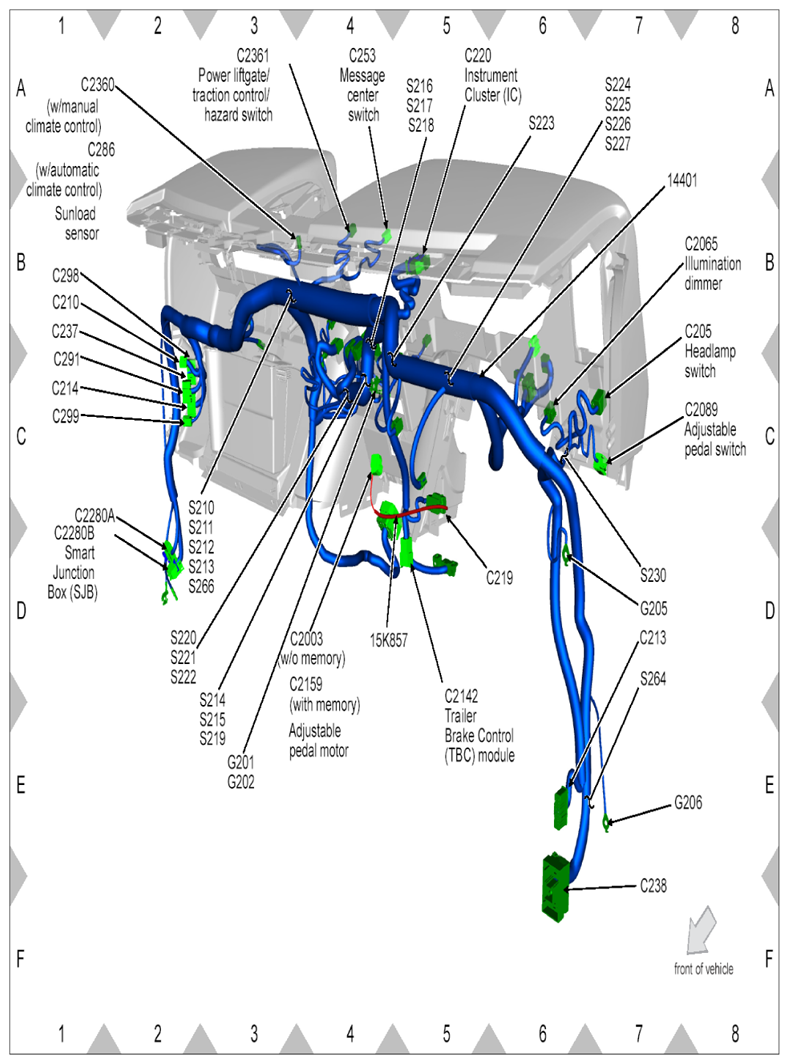

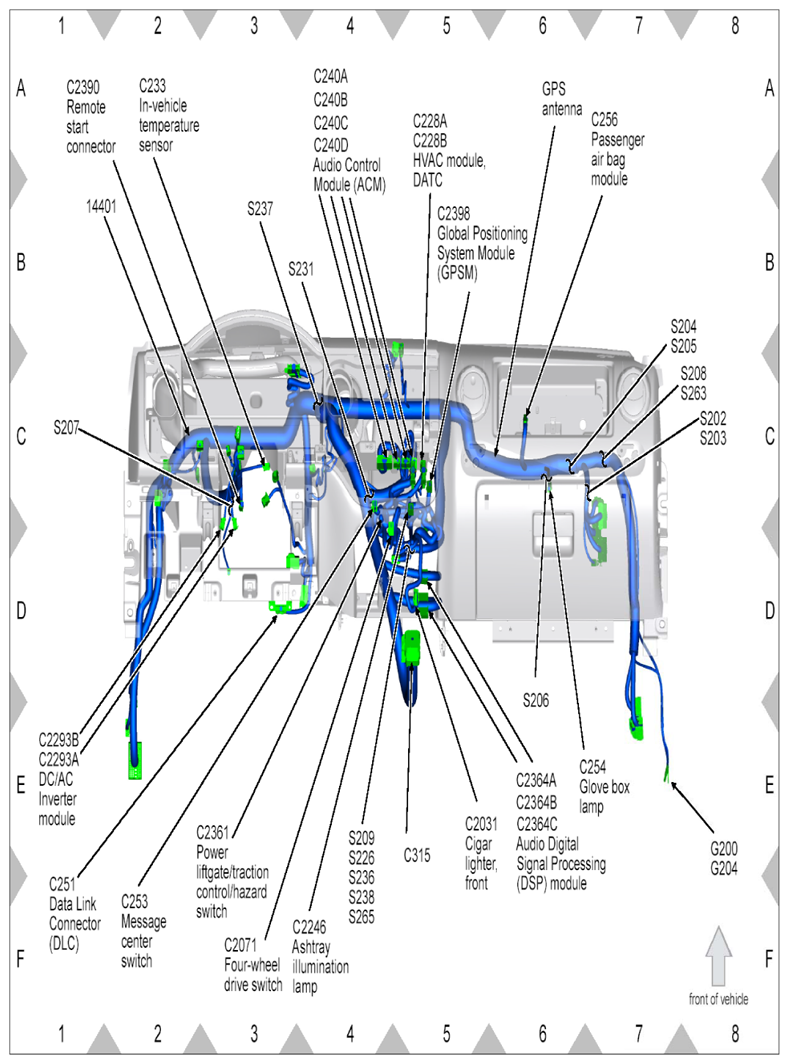

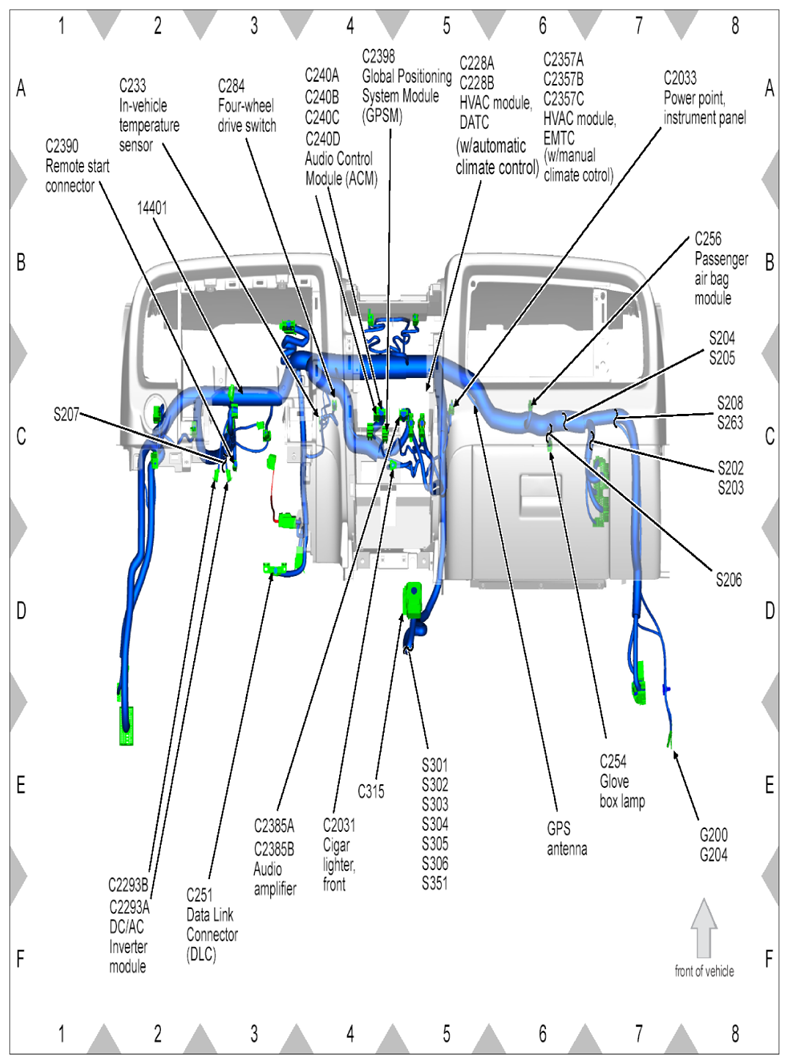

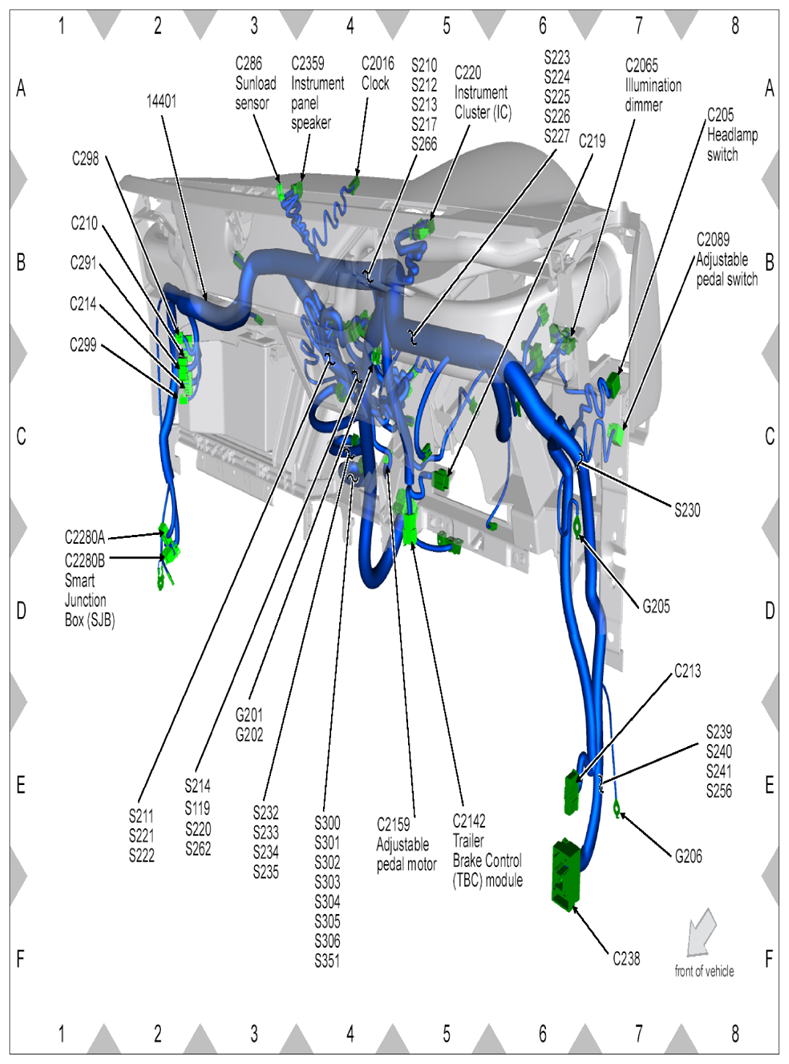

Fig 9: Dash Board Wiring Harness Connectors Location (1 Of 4)
Courtesy of FORD MOTOR CO.
Fig 10: Dash Board Wiring Harness Connectors Location (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 11: Dash Board Wiring Harness Connectors Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 12: Dash Board Wiring Harness Connectors Location (4 Of 4)
Courtesy of FORD MOTOR CO.

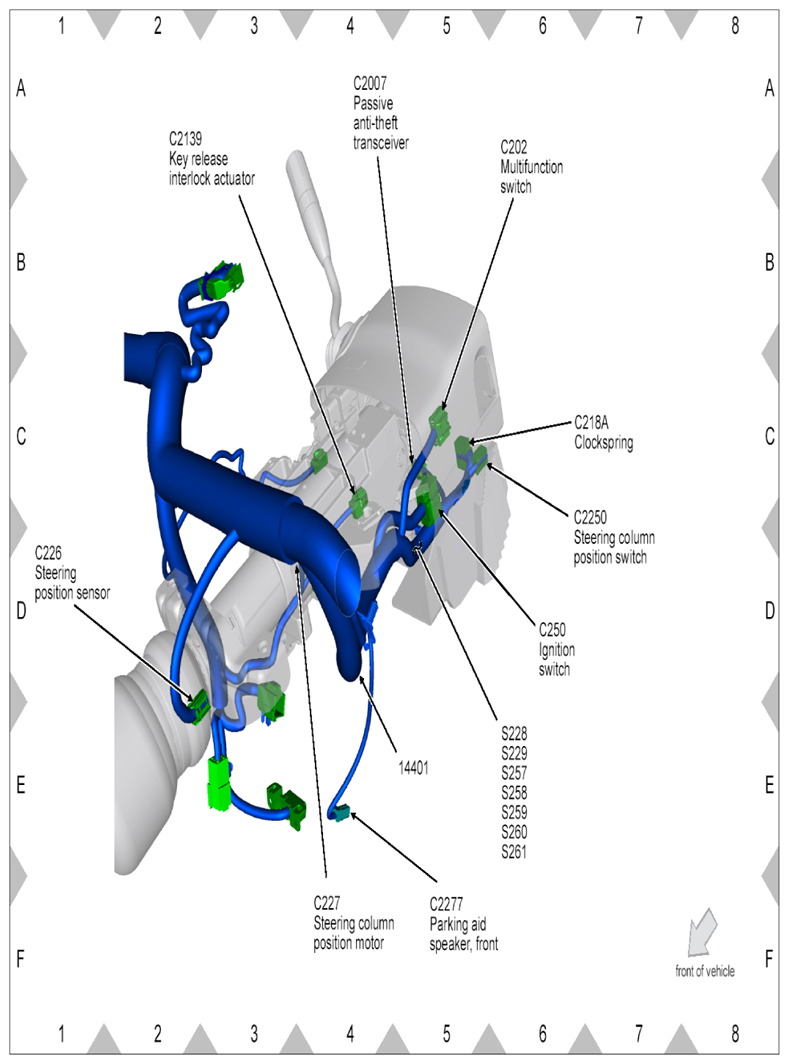

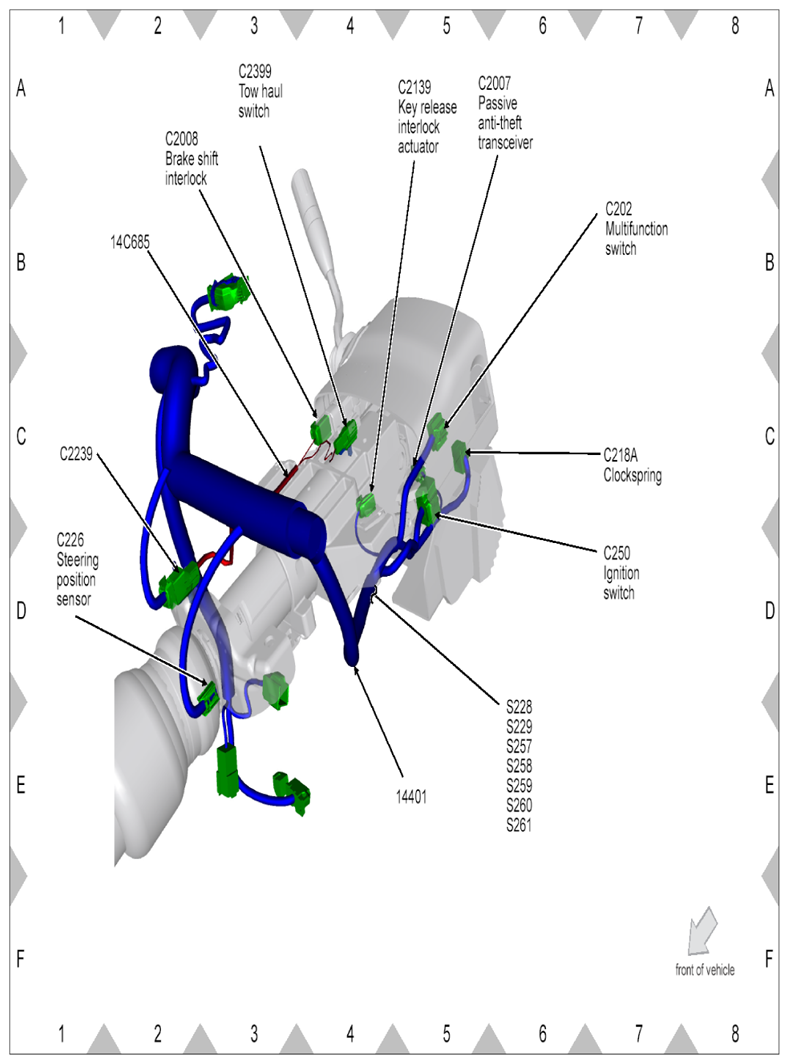

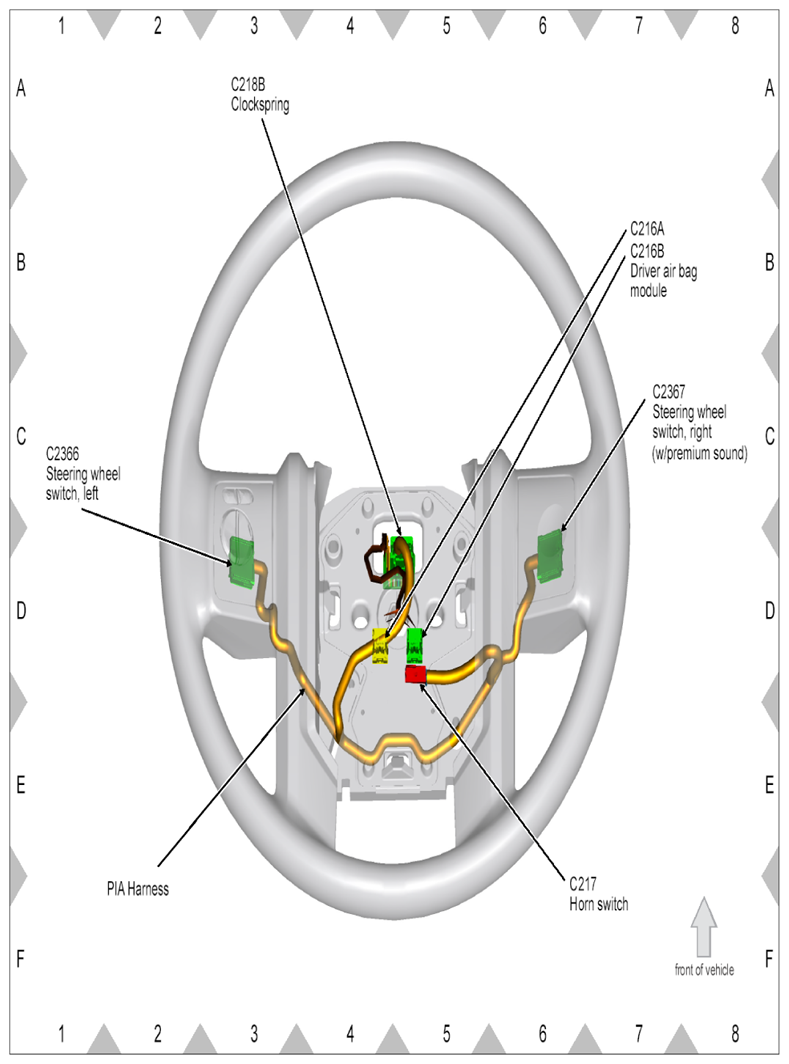

Fig 13: Steering Column Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 14: Steering Column Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

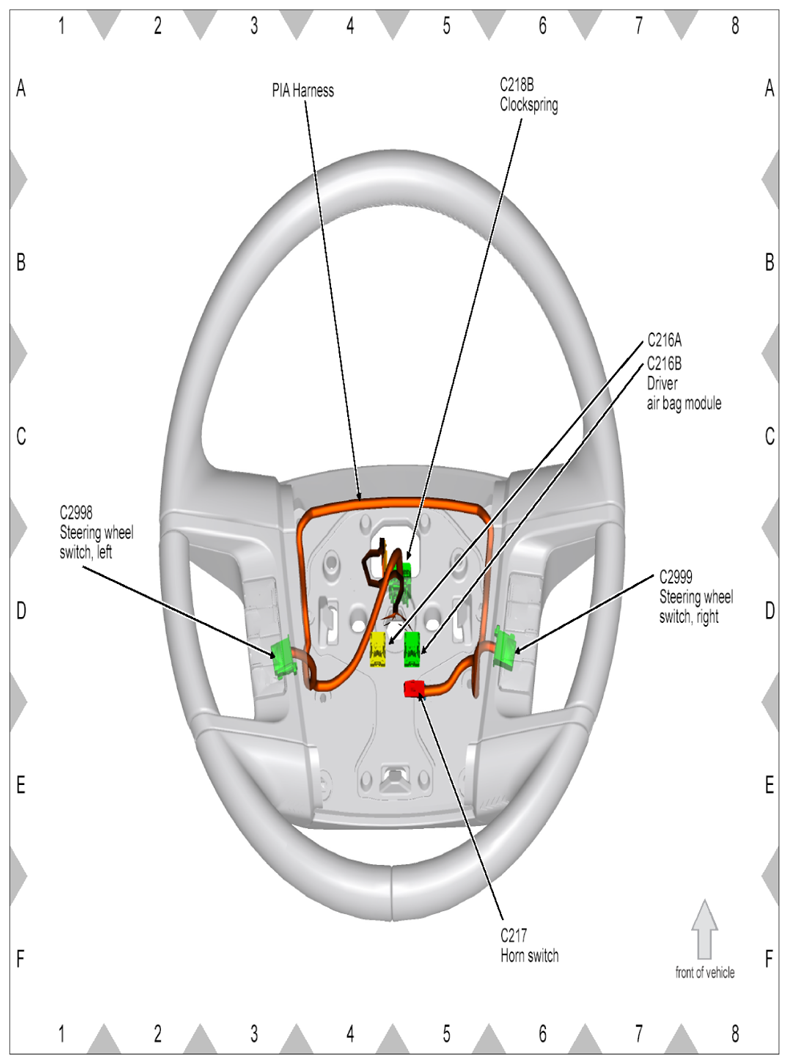

Fig 15: Steering Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 16: Steering Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

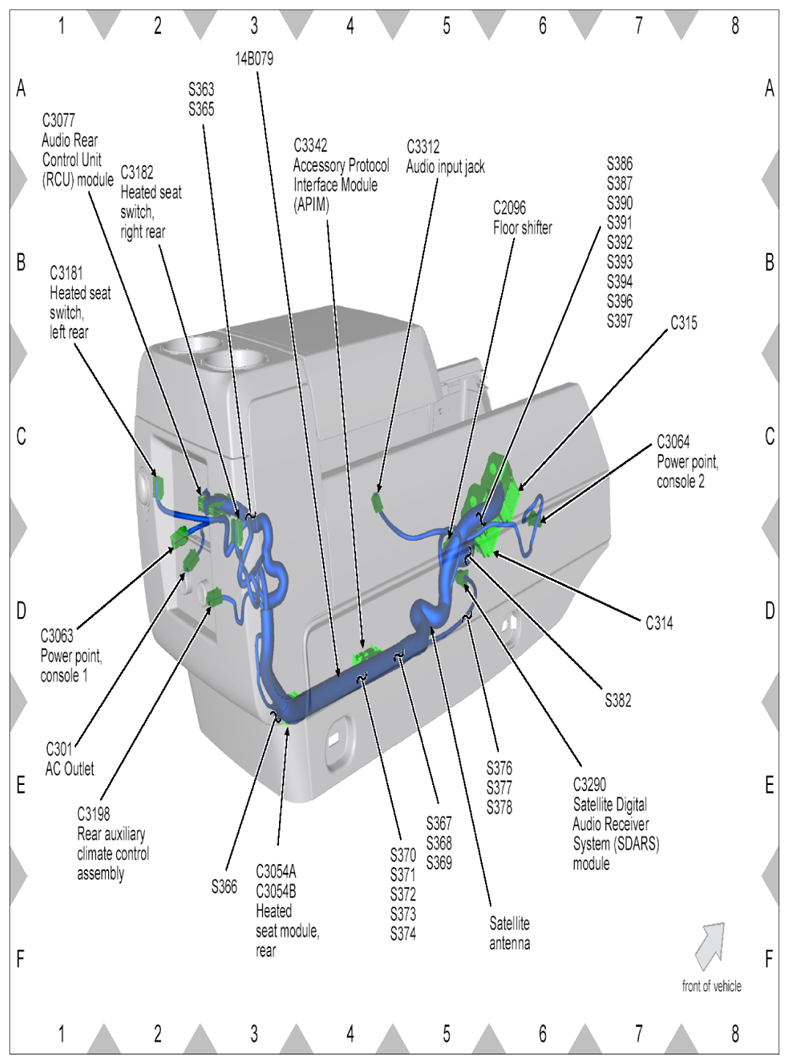

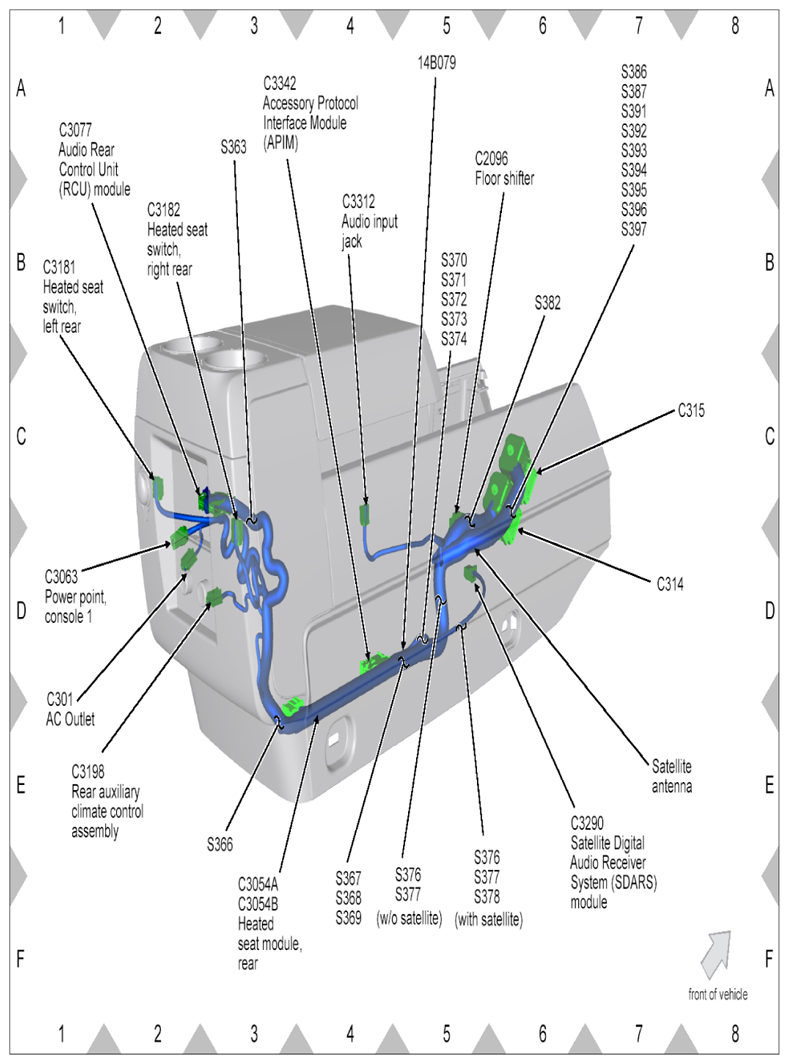

Fig 17: Center Console Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 18: Center Console Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.
Fig 19: LH Front Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 20: RH Front Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 21: LH Front Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 22: RH Front Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

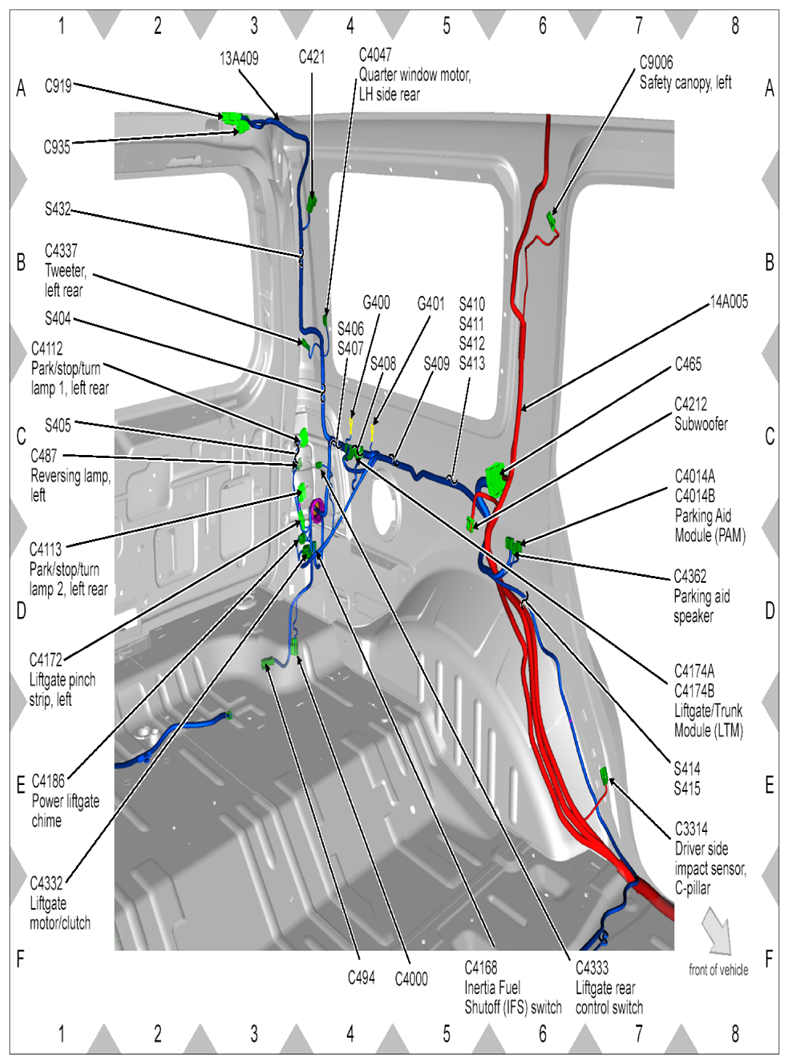

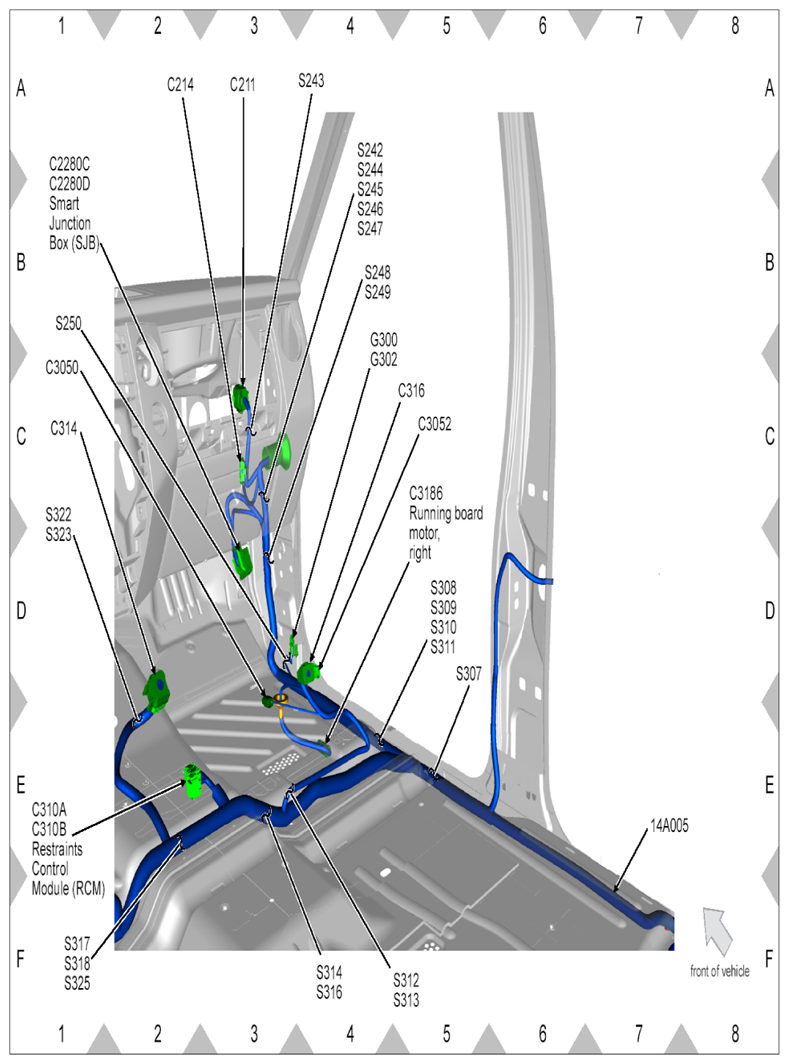

Fig 23: LH Rear Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

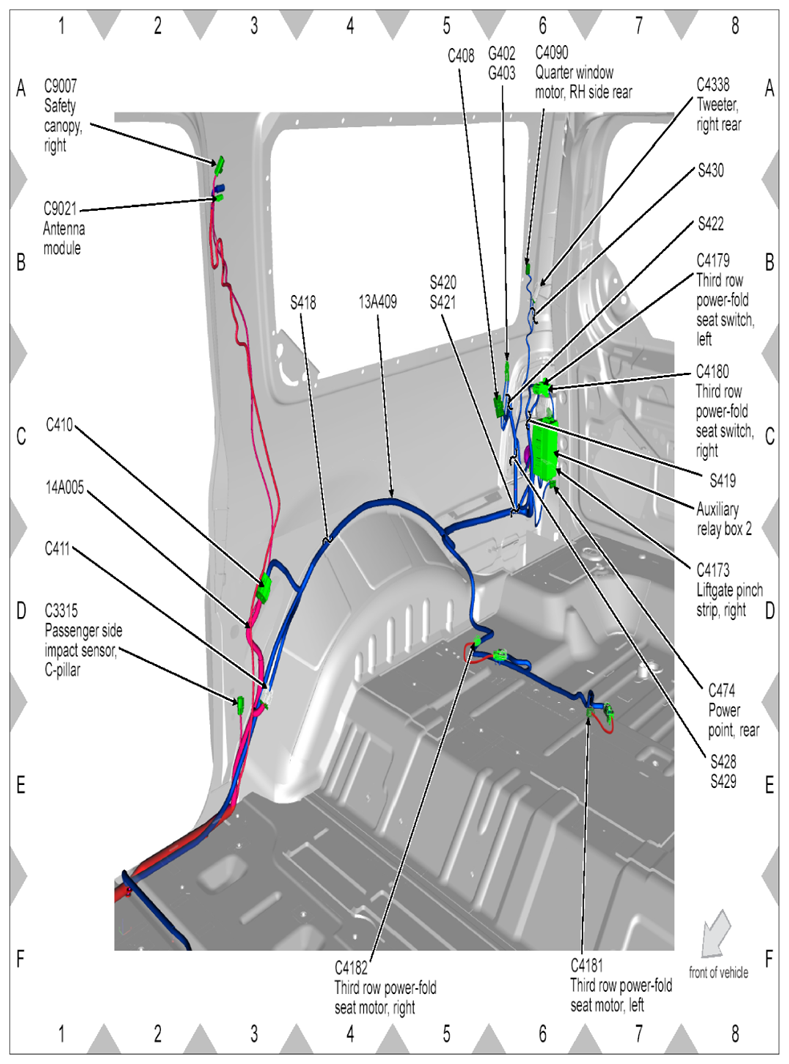

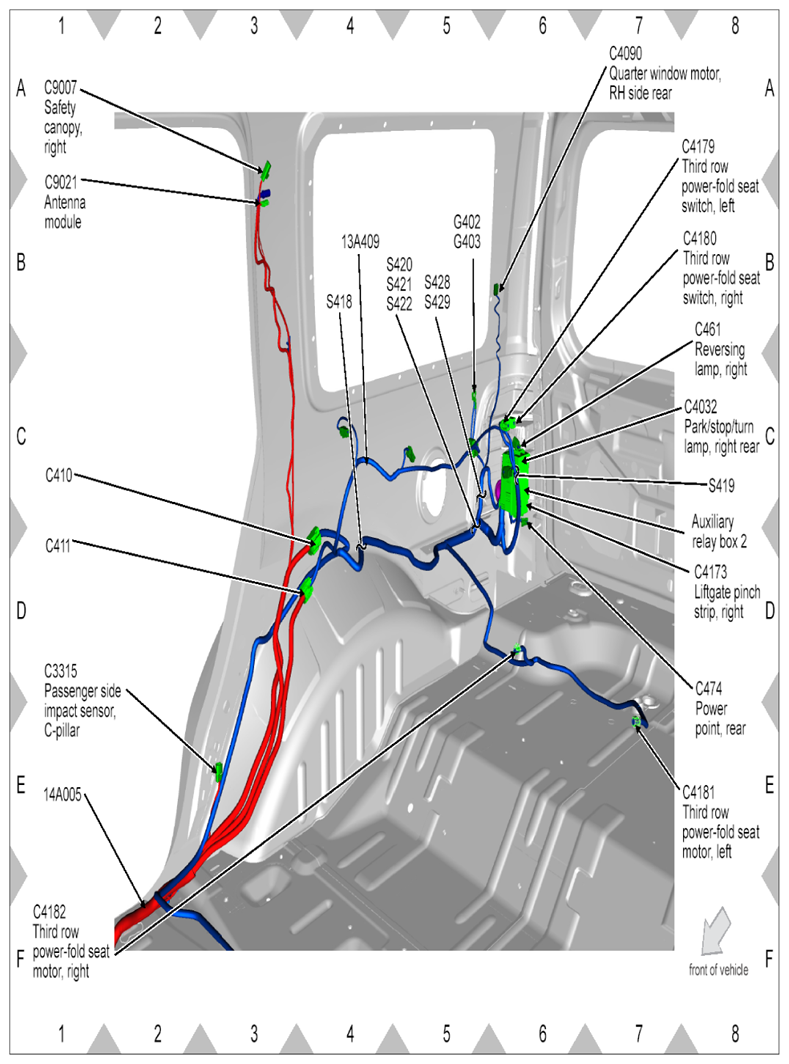

Fig 24: RH Rear Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

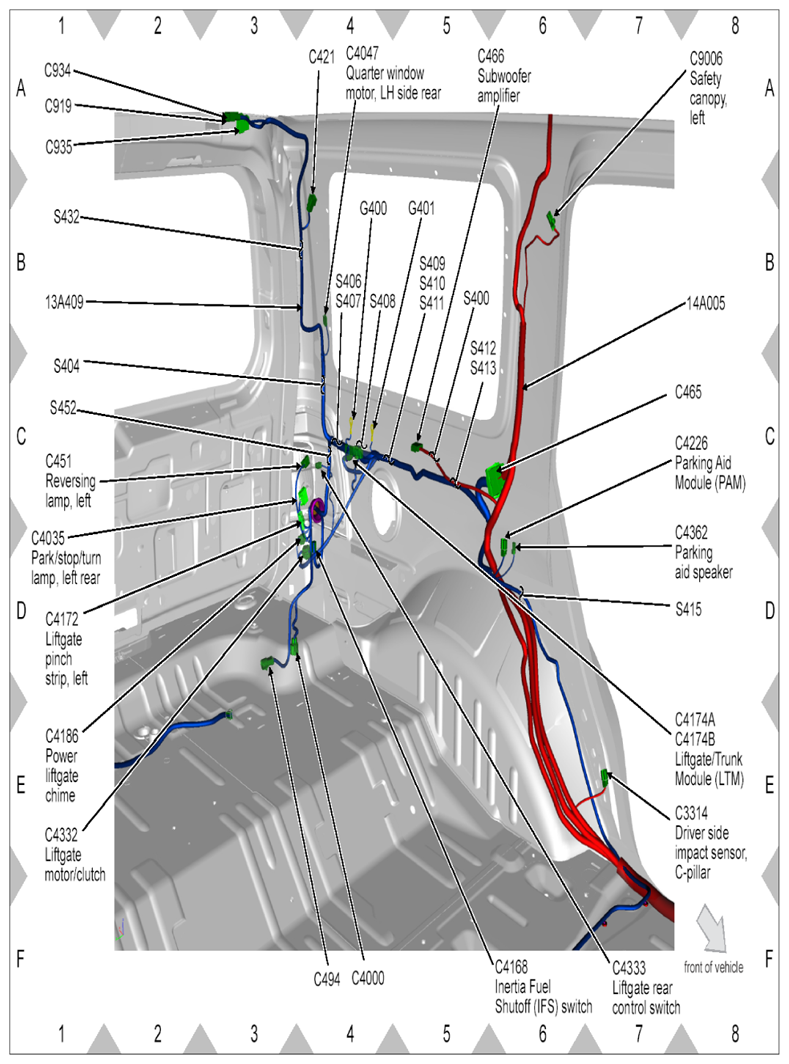

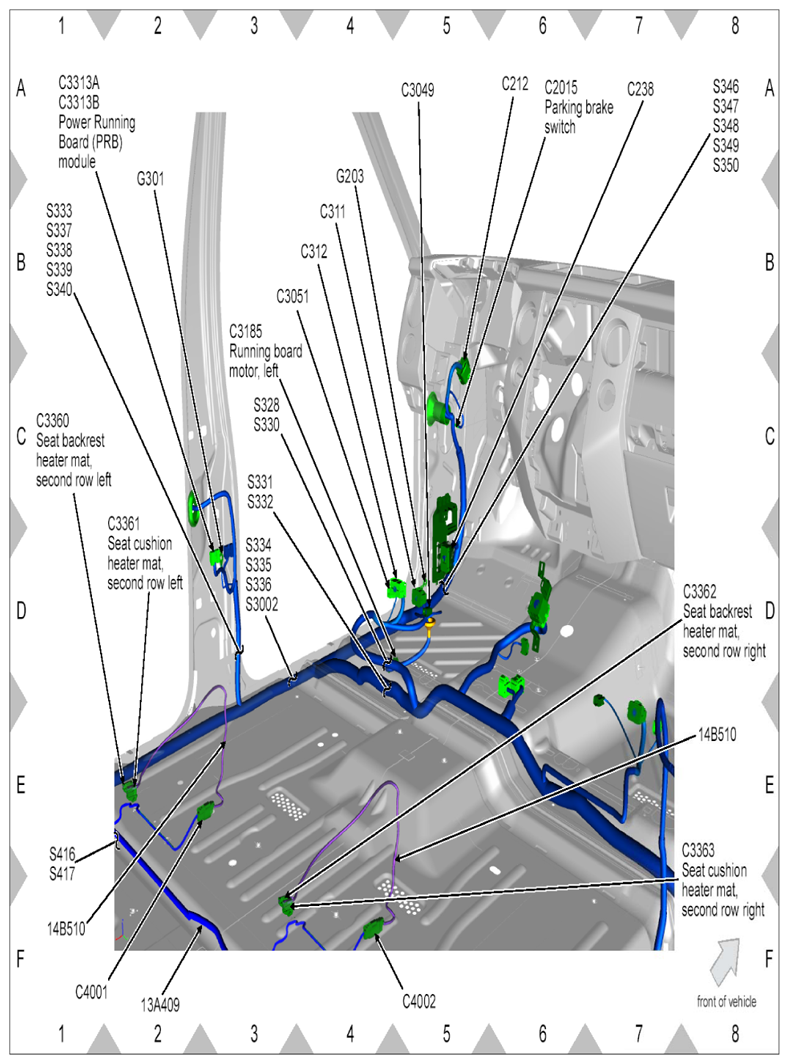

Fig 25: LH Rear Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 26: RH Rear Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

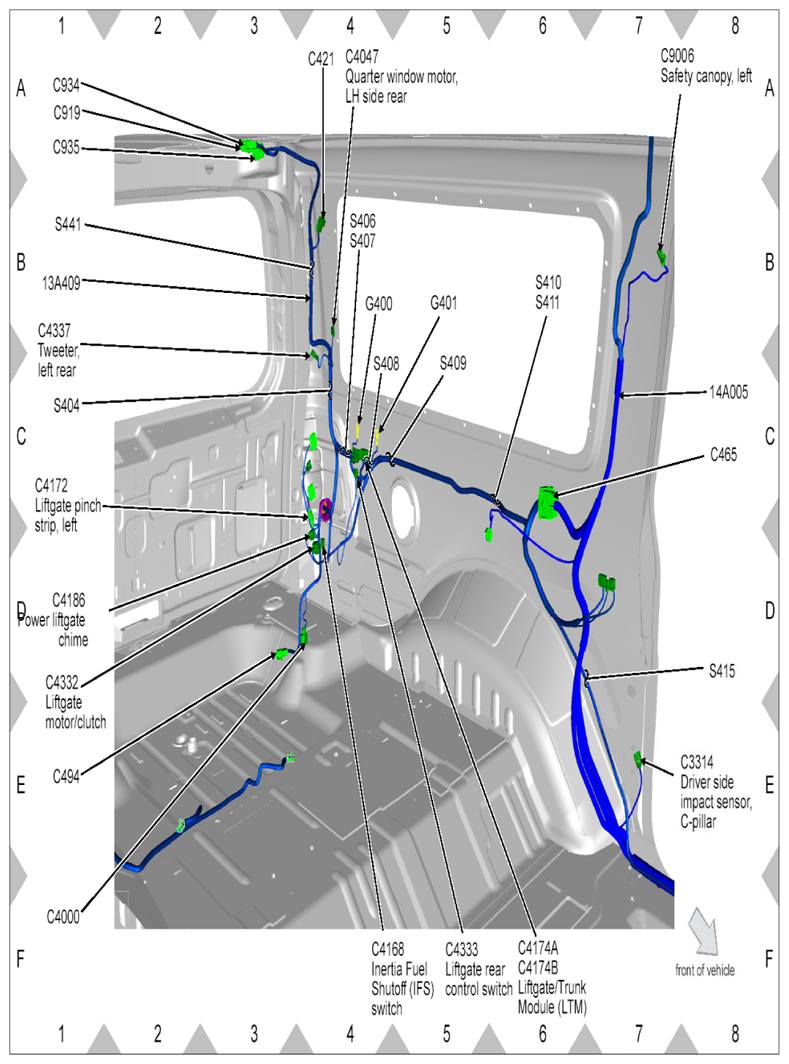

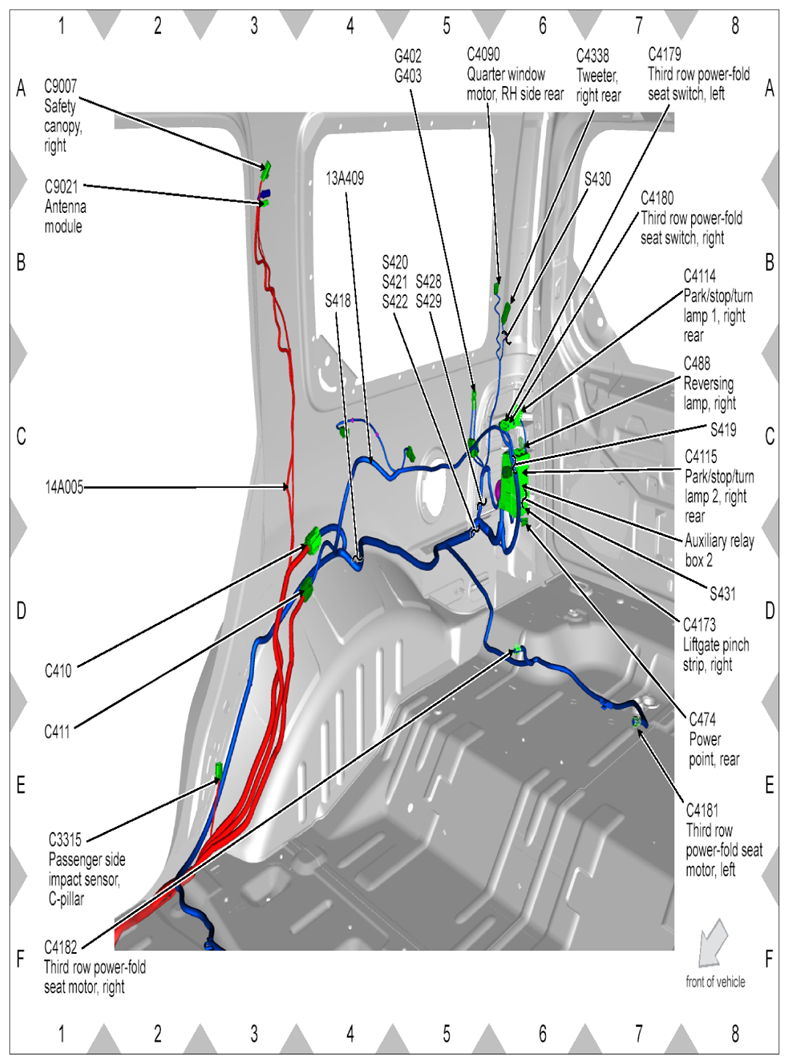

Fig 27: LH Rear Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 28: RH Rear Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

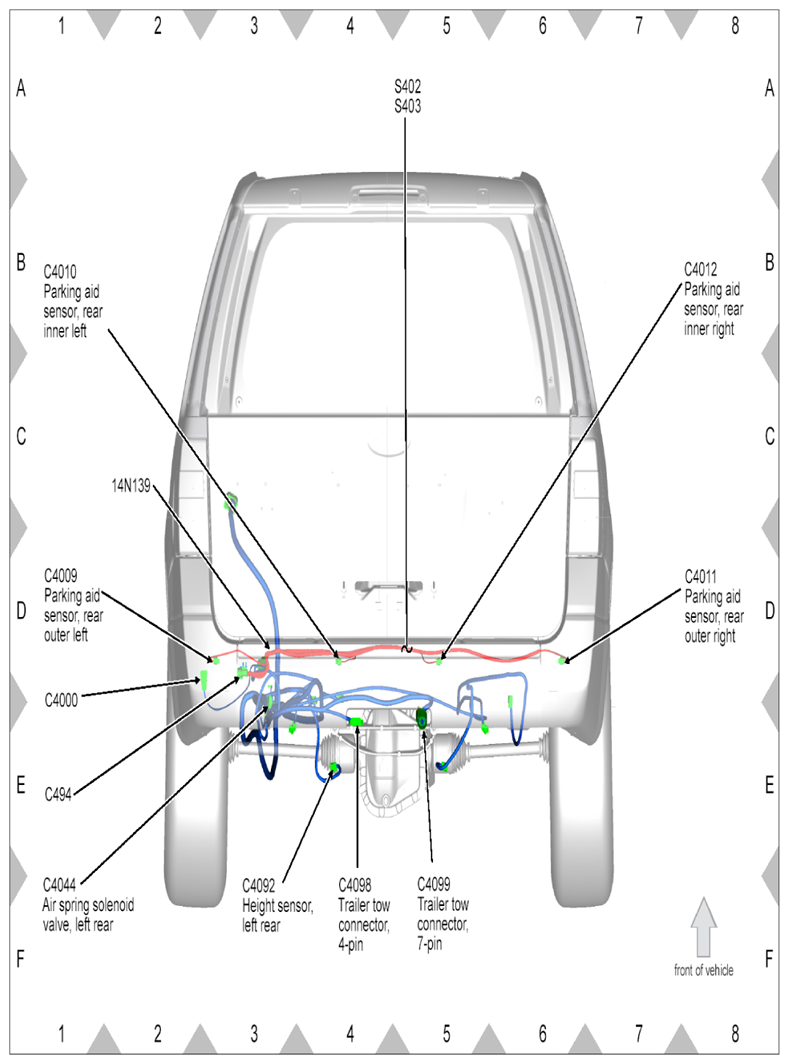

Fig 29: Parking Aid Sensor Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

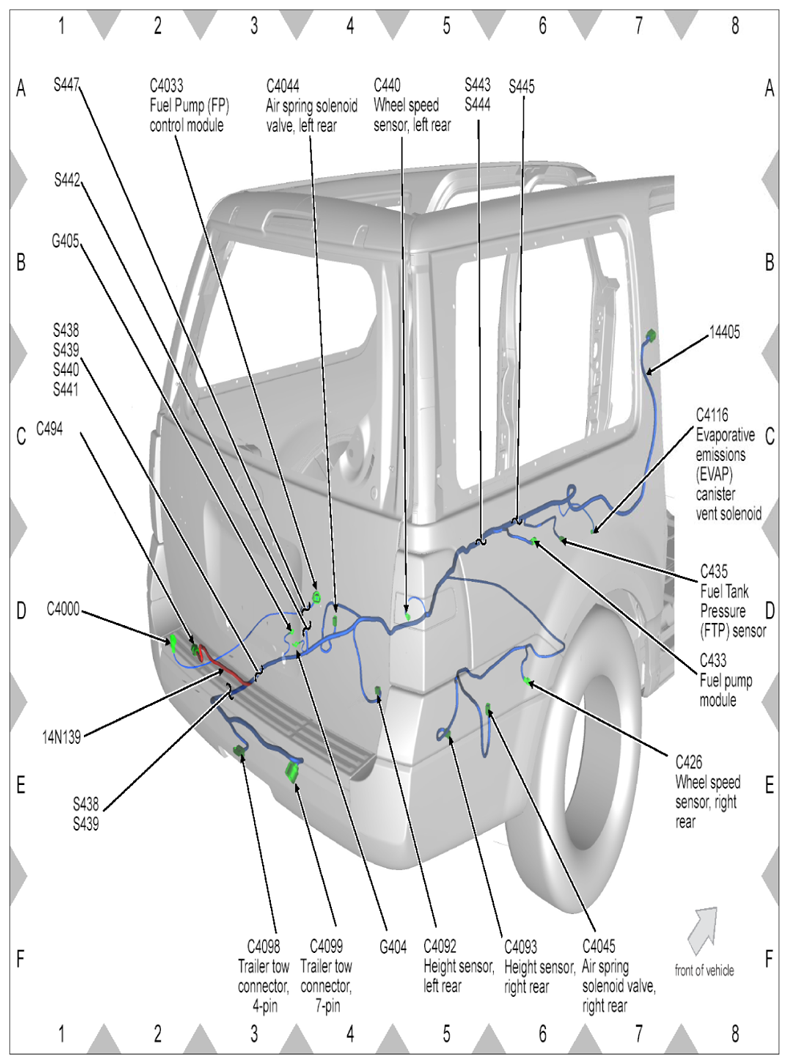

Fig 30: Fuel Pump Control Module Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 31: Fuel Pump Control Module Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

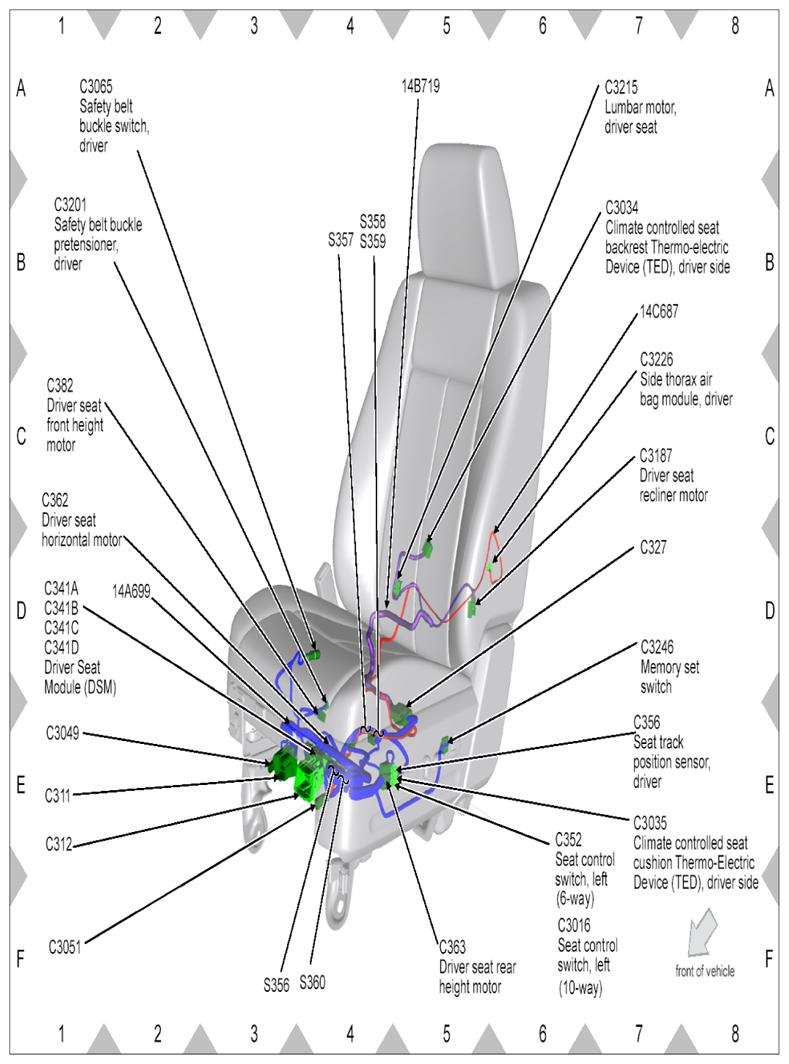

Fig 32: Driver Seat Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

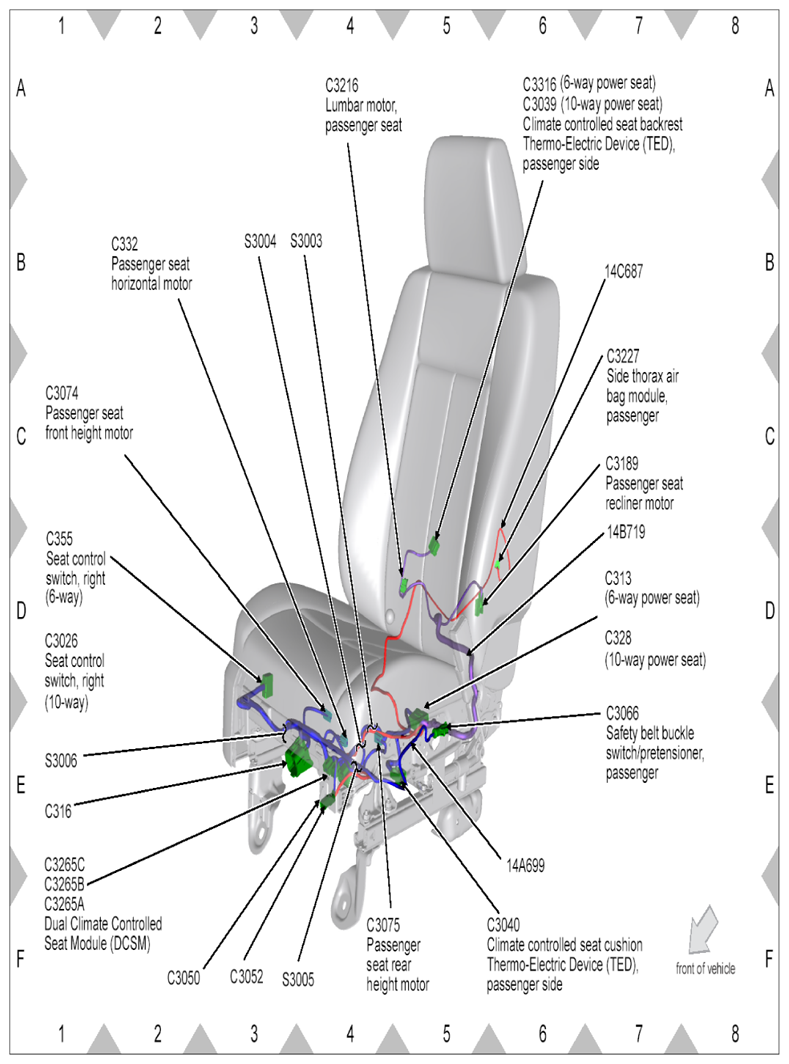

Fig 33: Passenger Seat Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

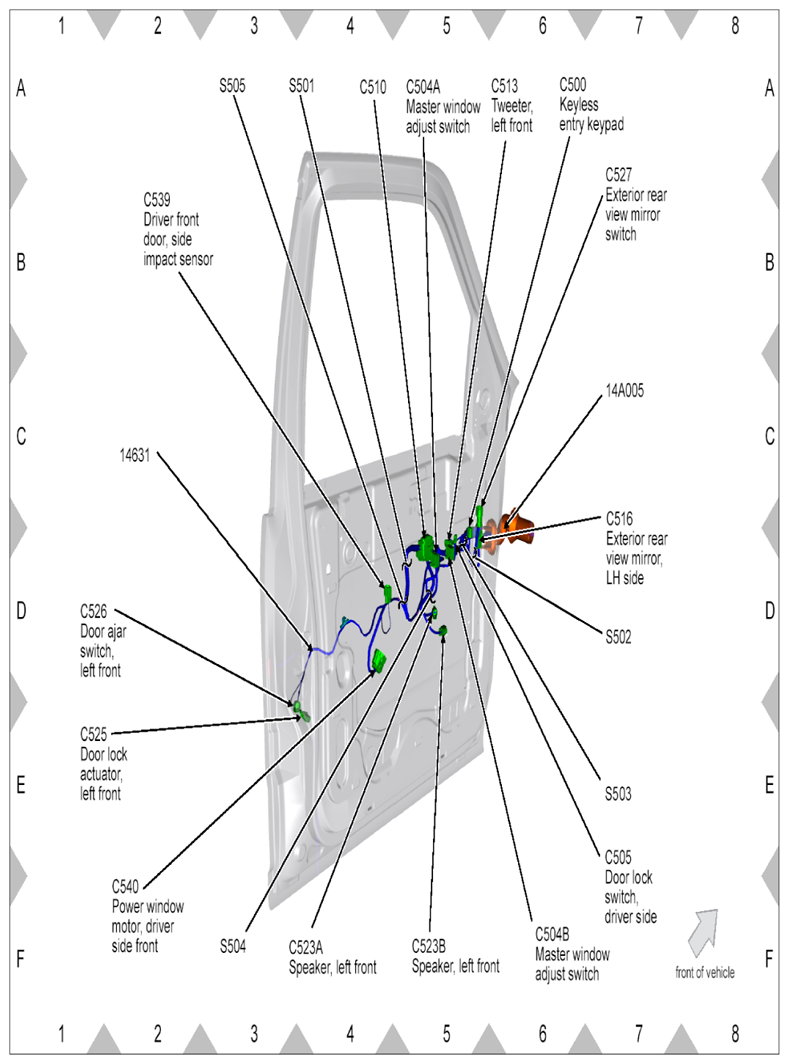

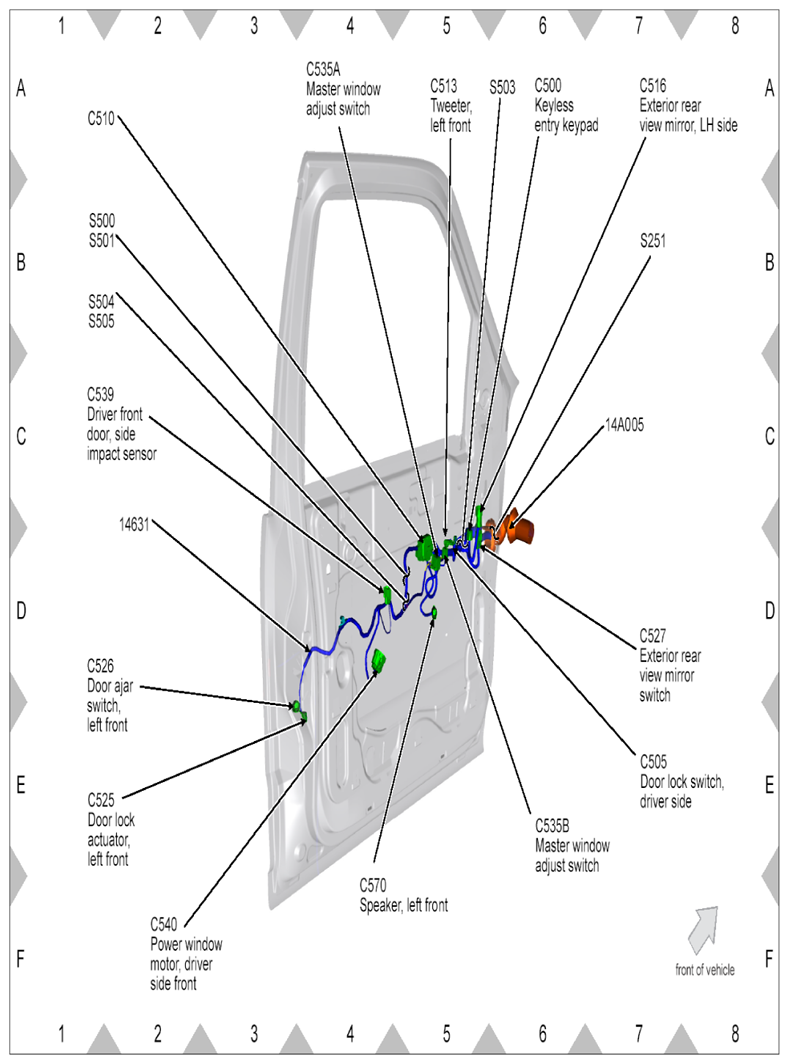

Fig 34: LH Driver Front Door Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

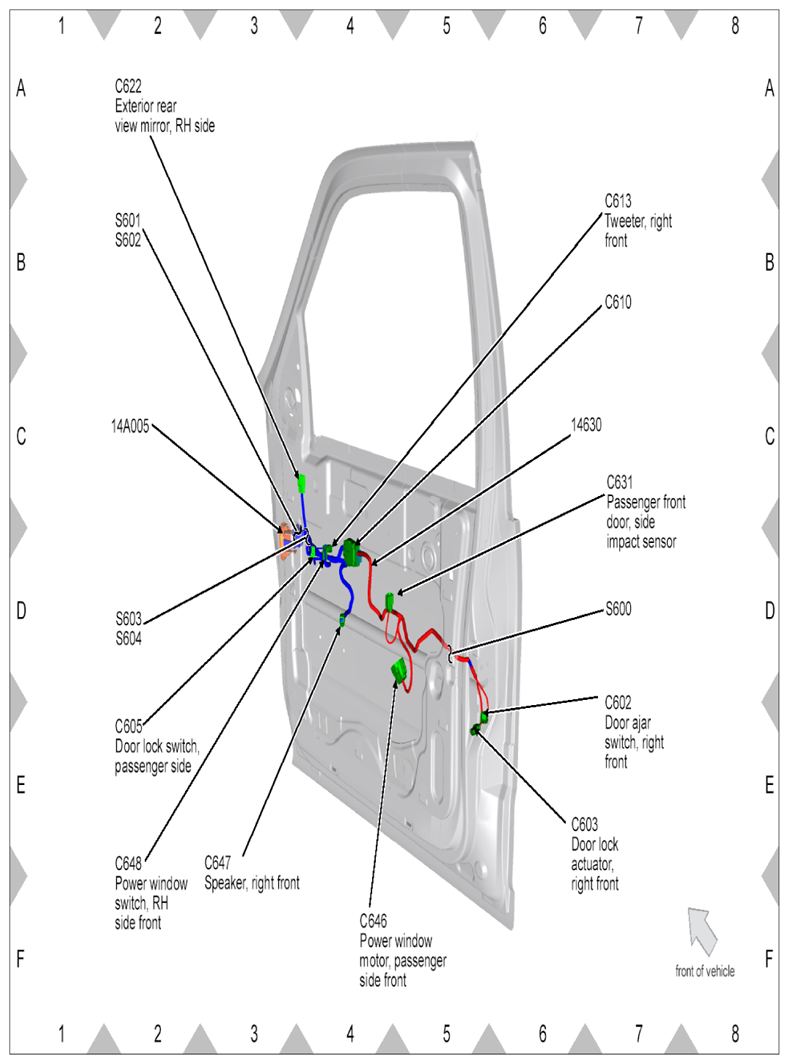

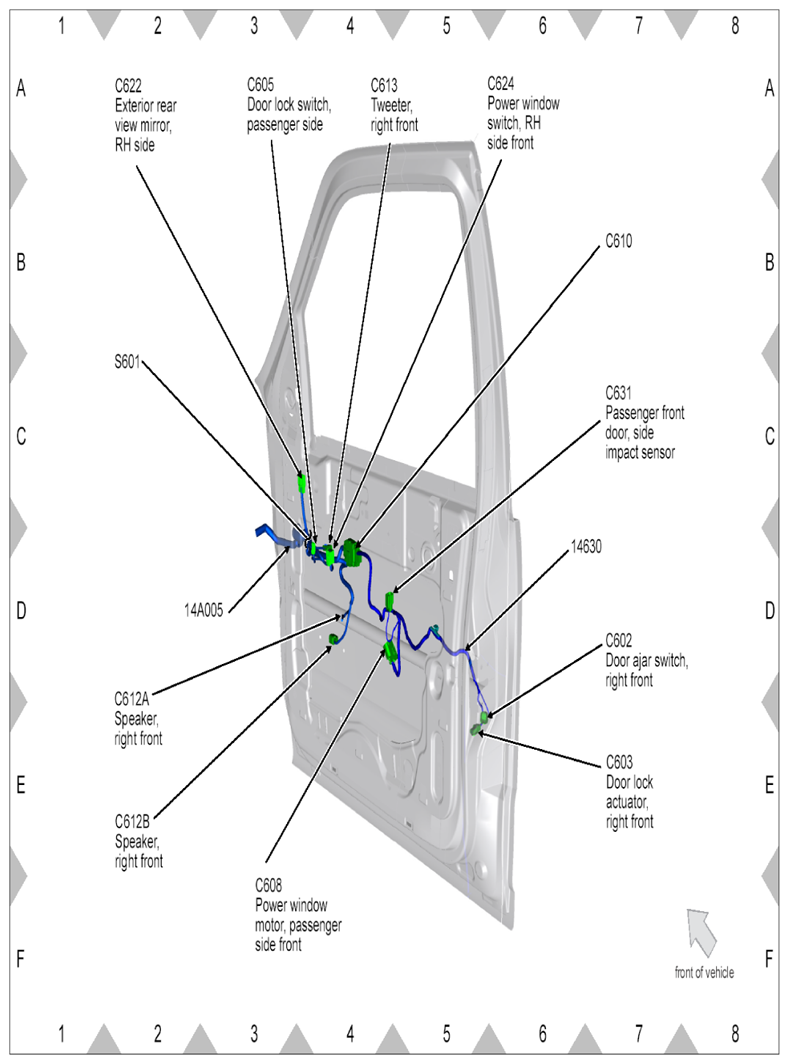

Fig 35: RH Passenger Front Door Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 36: LH Driver Front Door Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 37: RH Passenger Front Door Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

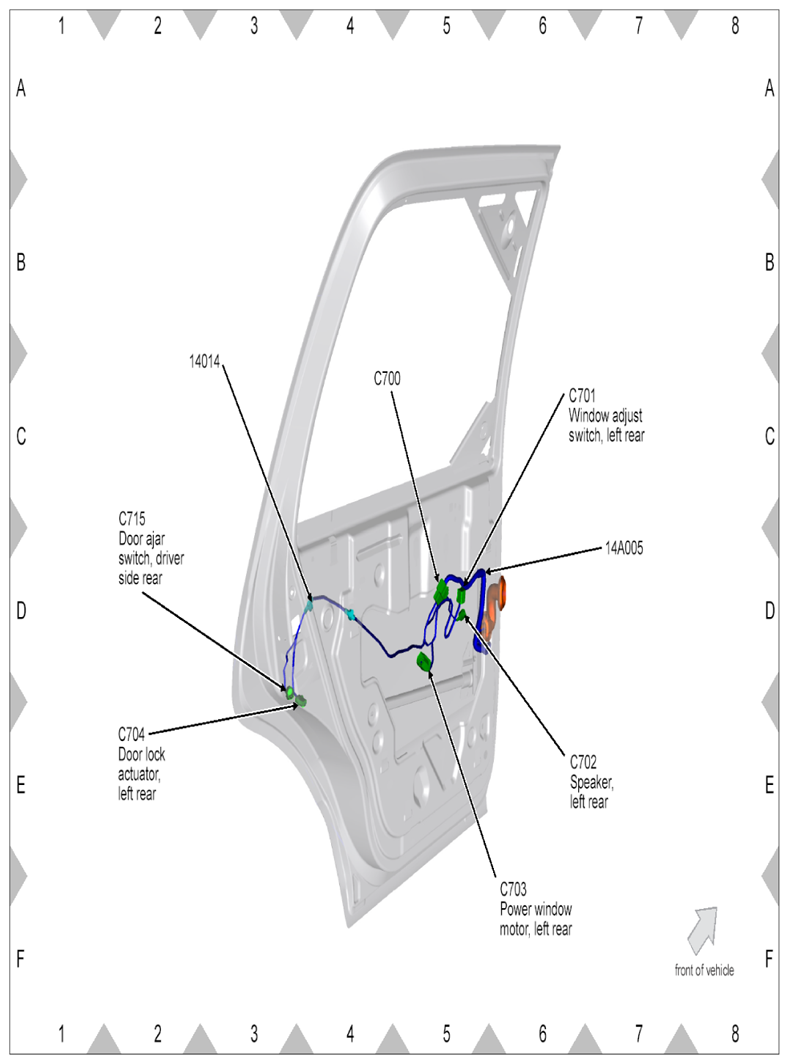

Fig 38: LH Driver Rear Door Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 39: RH Passenger Rear Door Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

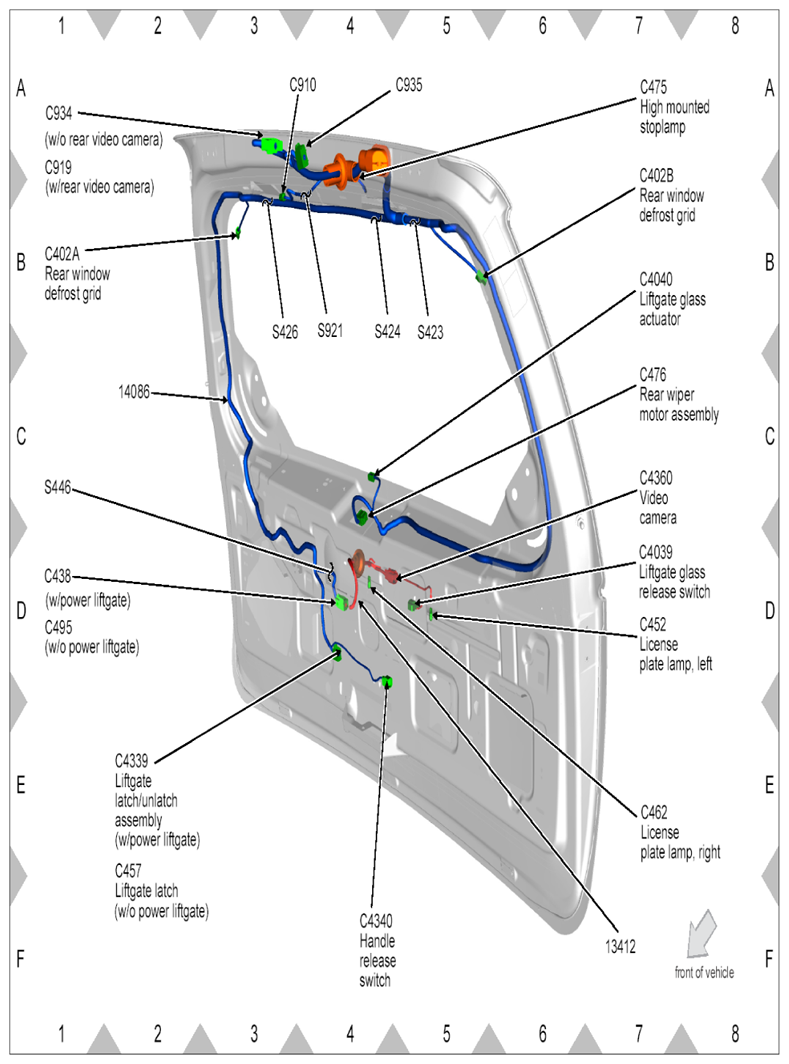

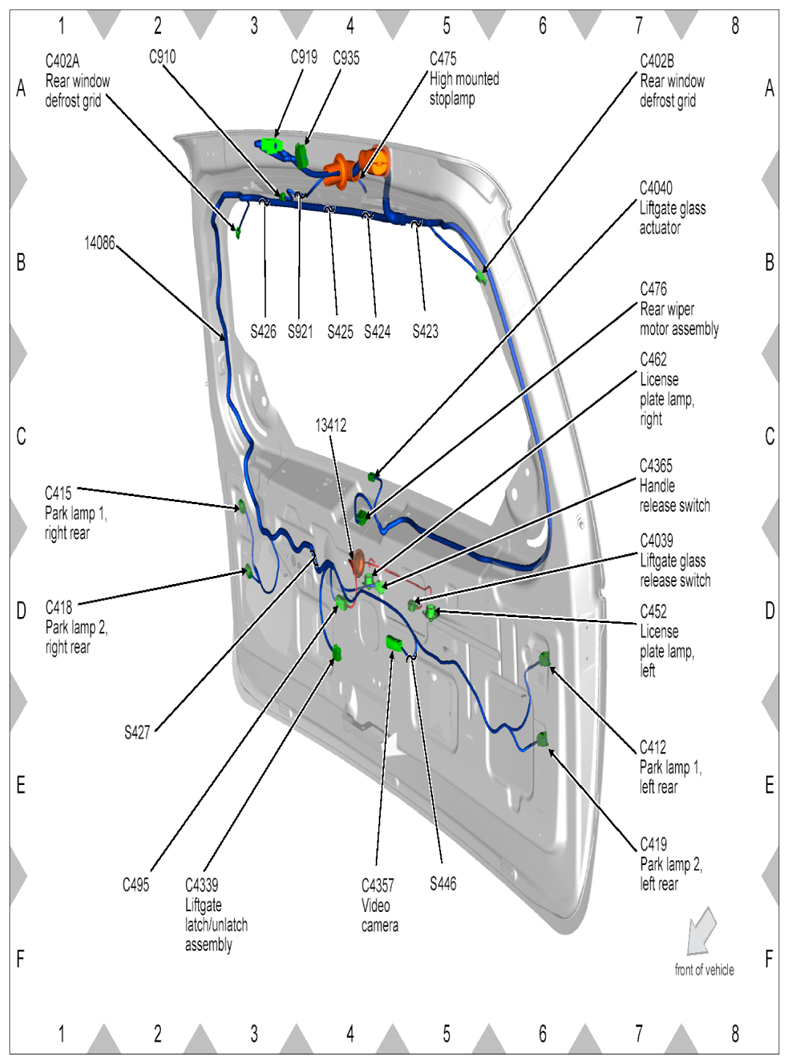

Fig 40: Rear Wiper Motor Assembly Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 41: Rear Wiper Motor Assembly Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

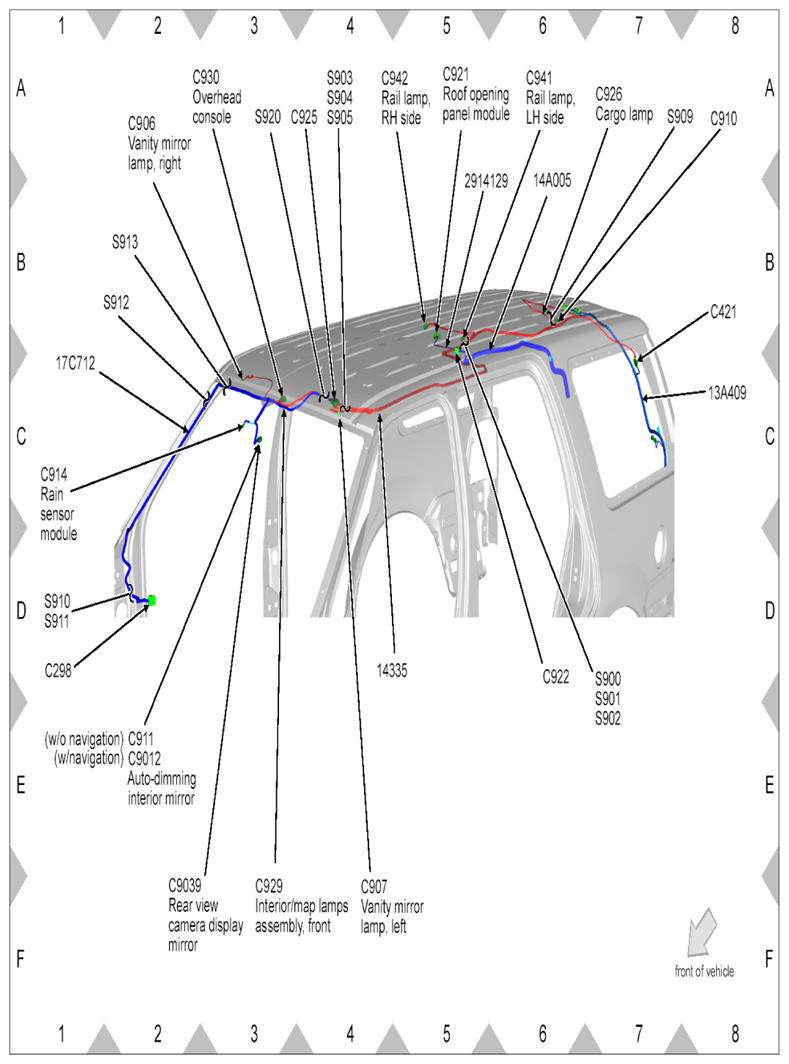

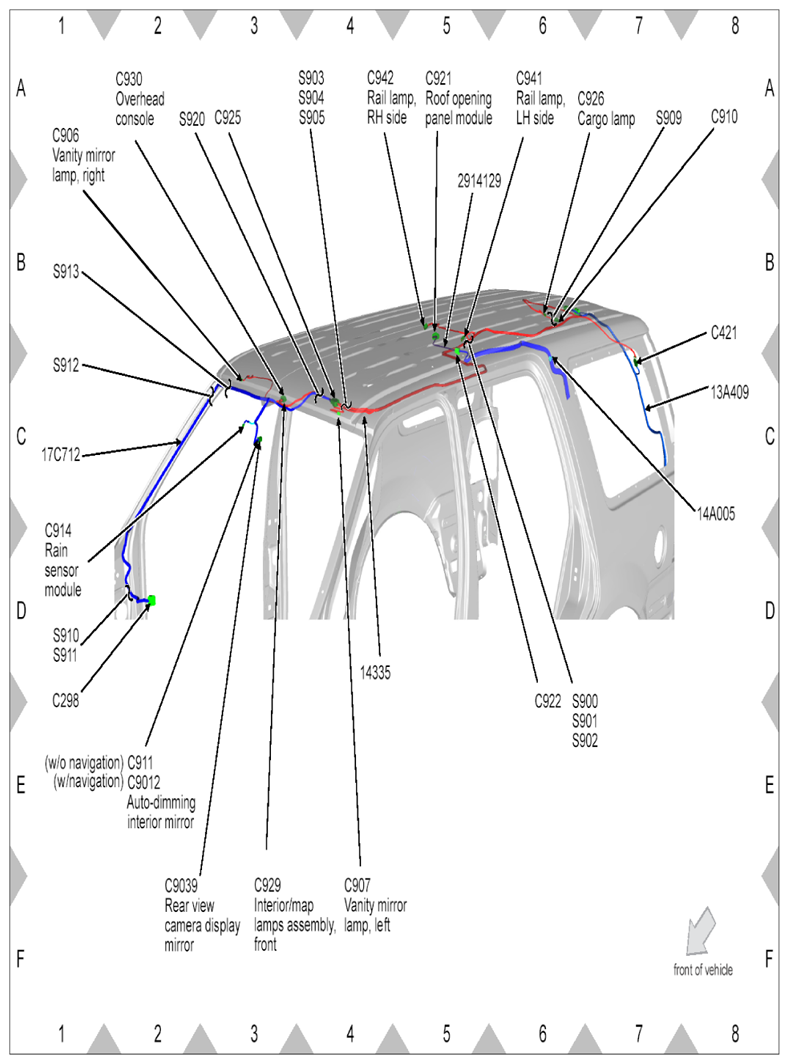

Fig 42: Roof Opening Panel Module Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 43: Roof Opening Panel Module Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

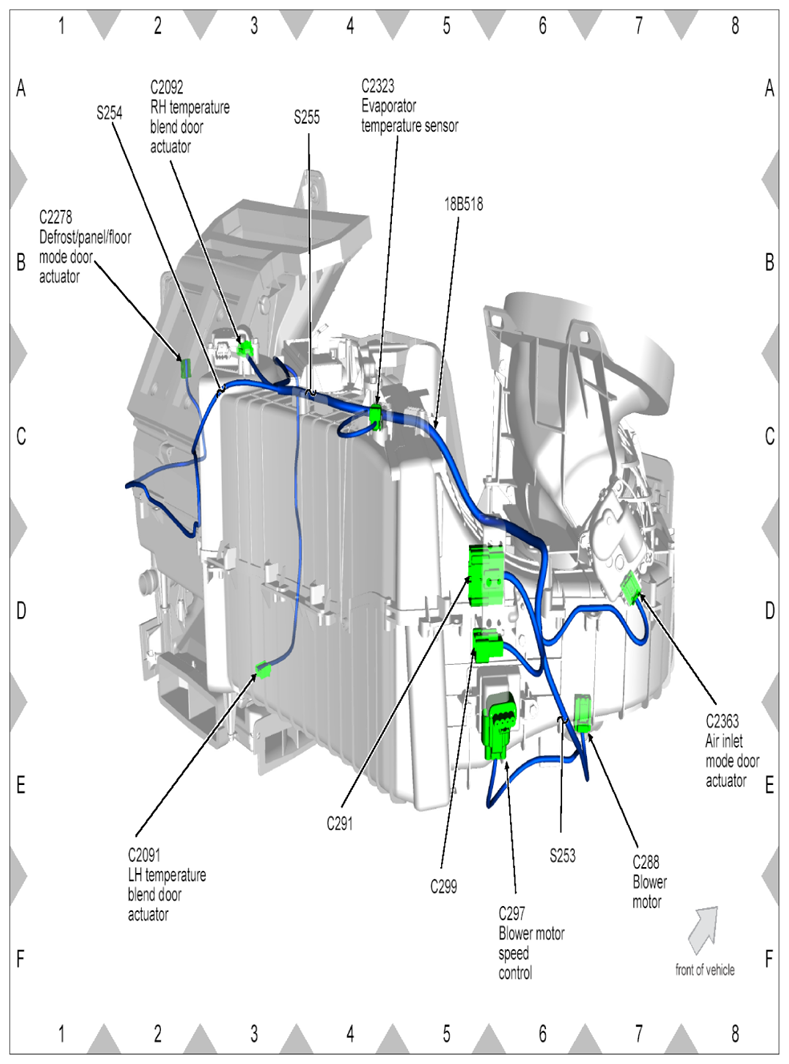

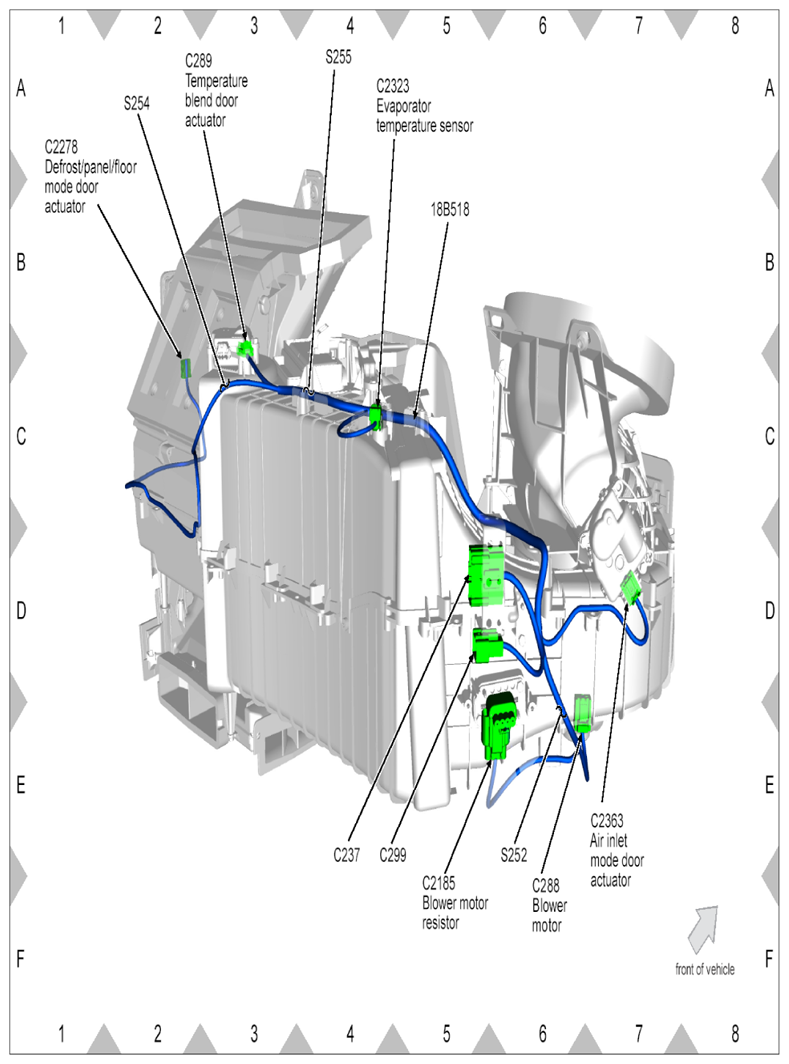

Fig 44: Blower Motor Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 45: Blower Motor Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

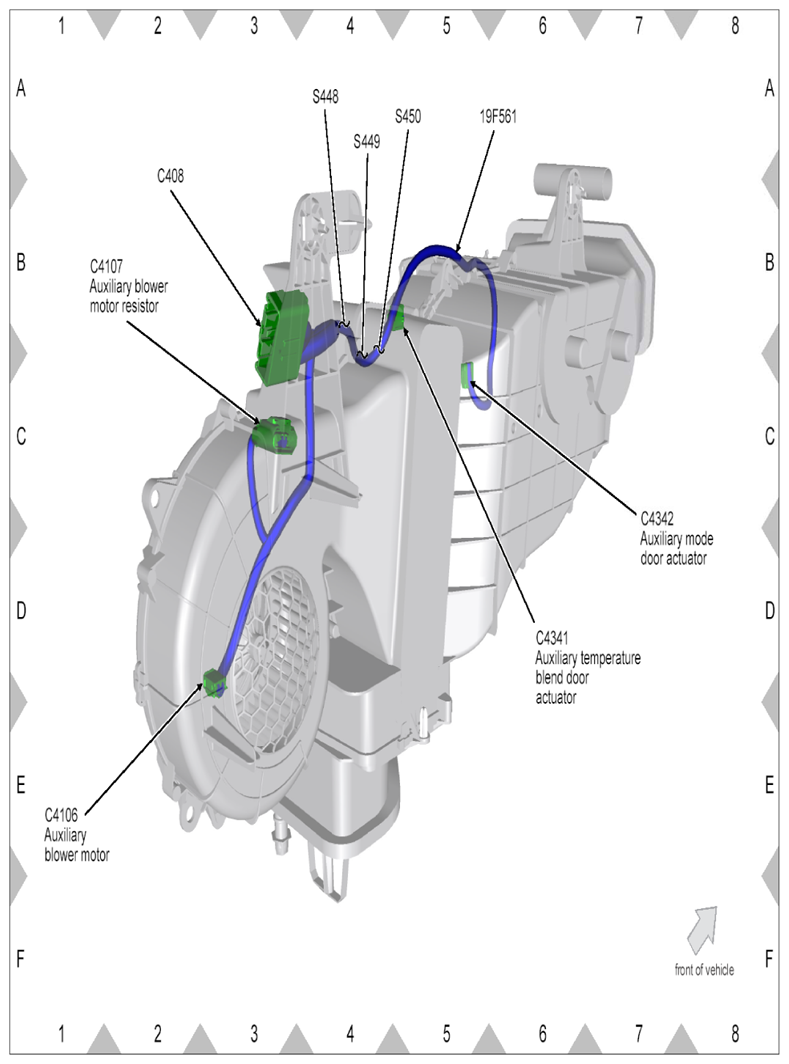

Fig 46: Auxiliary Blower Motor Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

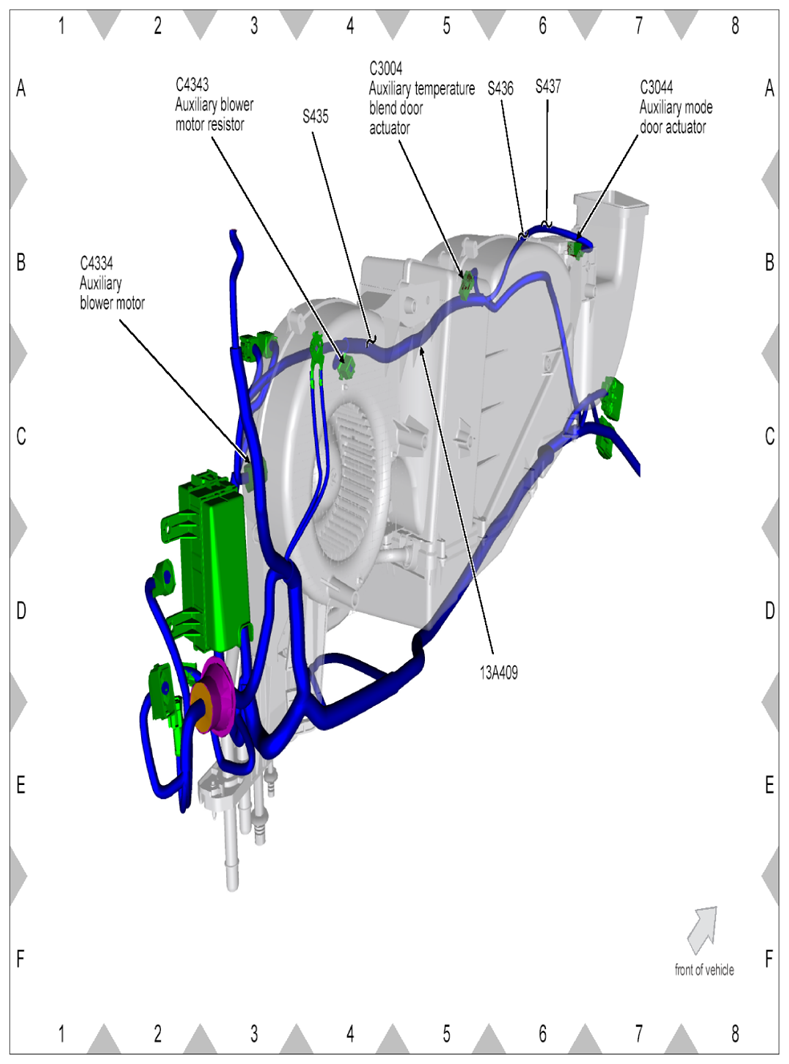

Fig 47: Auxiliary Blower Motor Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.
