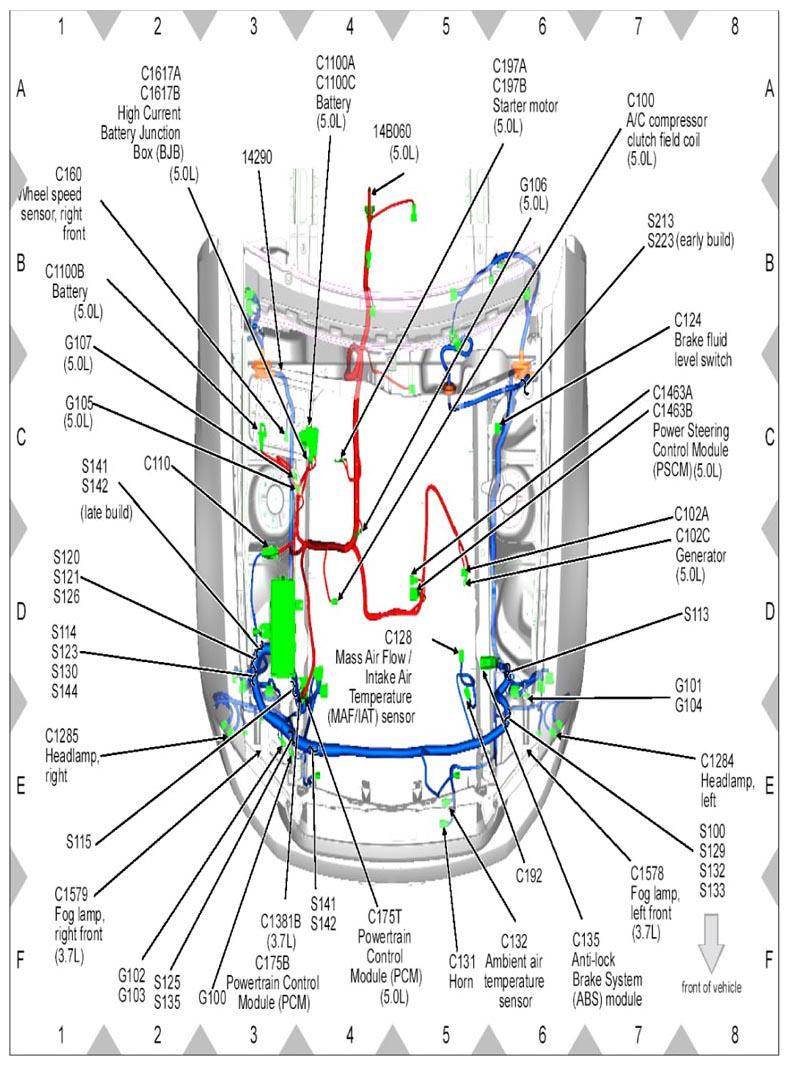

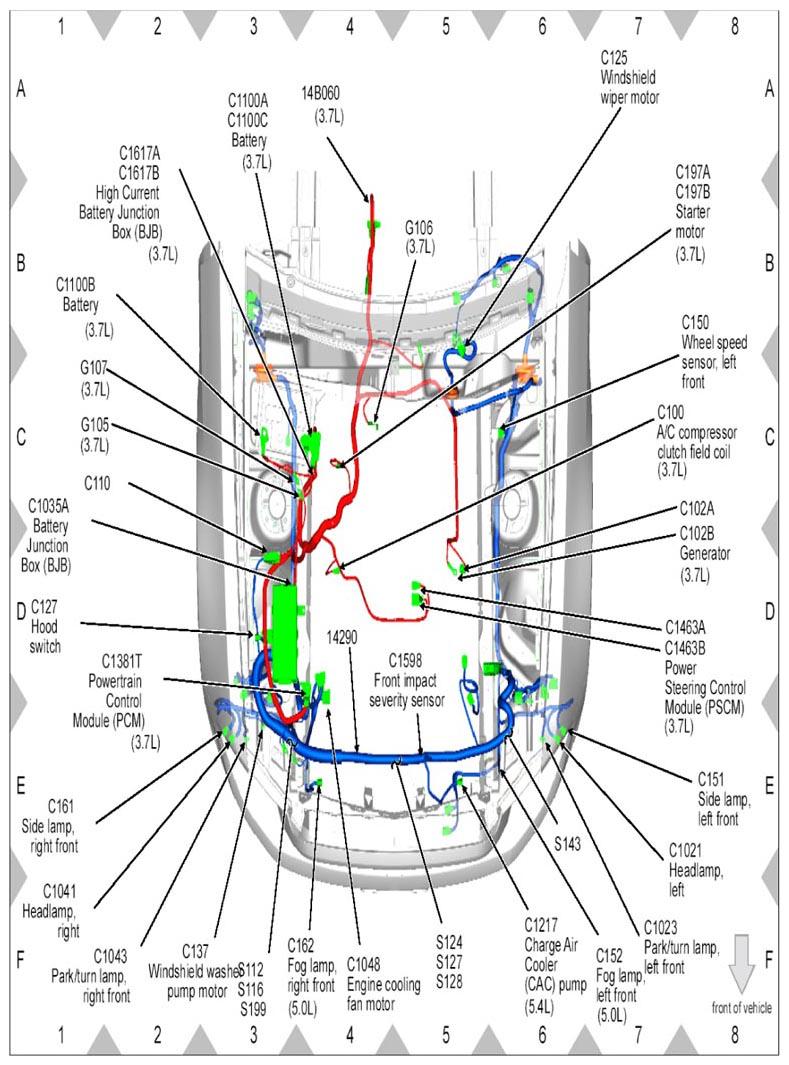

Fig 1: Identifying Engine Compartment Wiring Harness Connectors Location (1 Of 3)
Courtesy of FORD MOTOR CO.

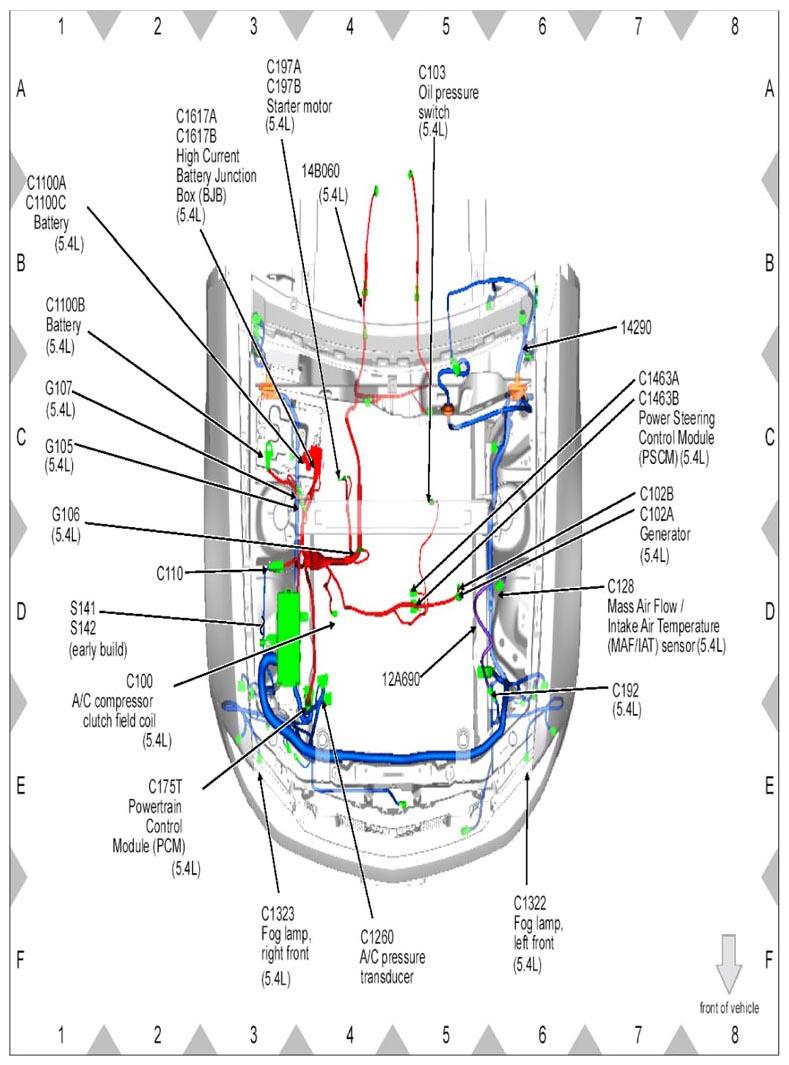

Fig 2: Identifying Engine Compartment Wiring Harness Connectors Location (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 3: Identifying Engine Compartment Wiring Harness Connectors Location (3 Of 3)
Courtesy of FORD MOTOR CO.

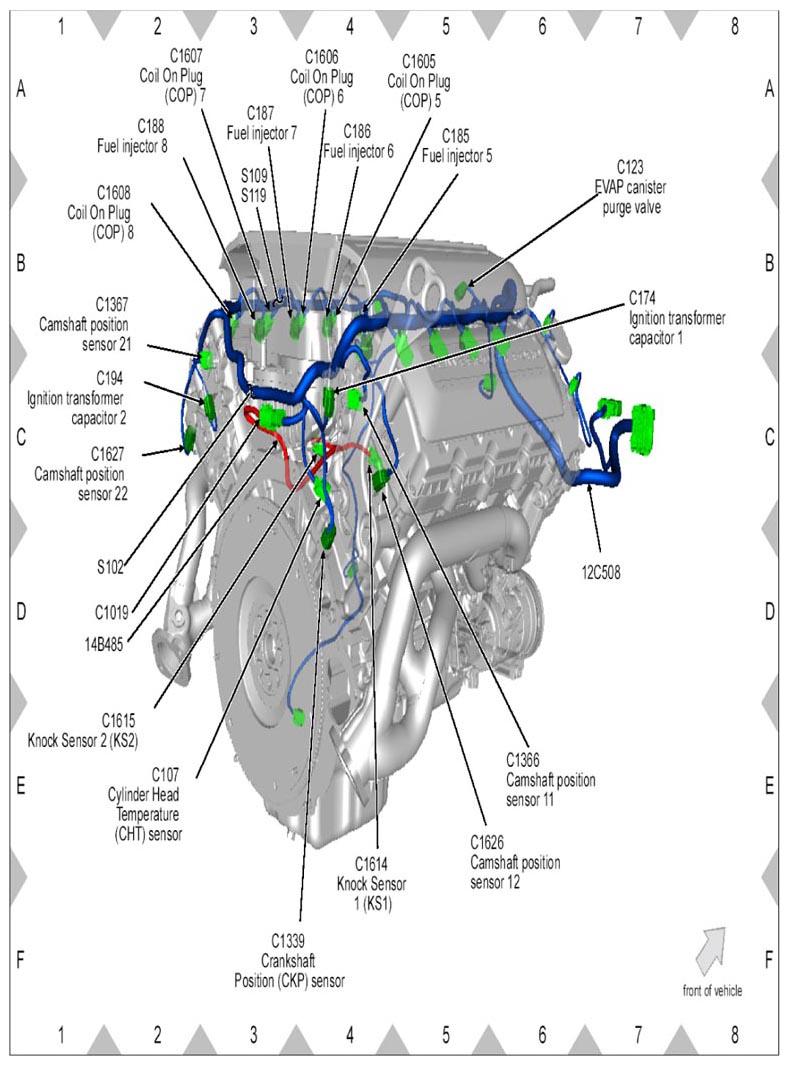

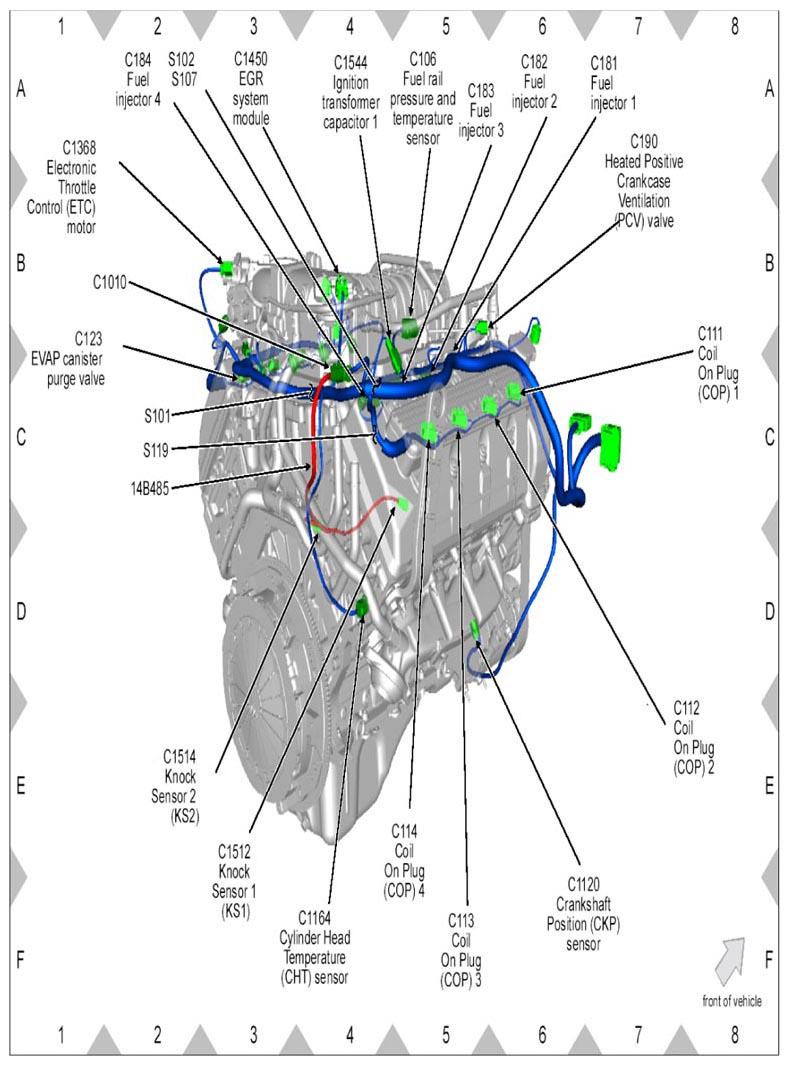

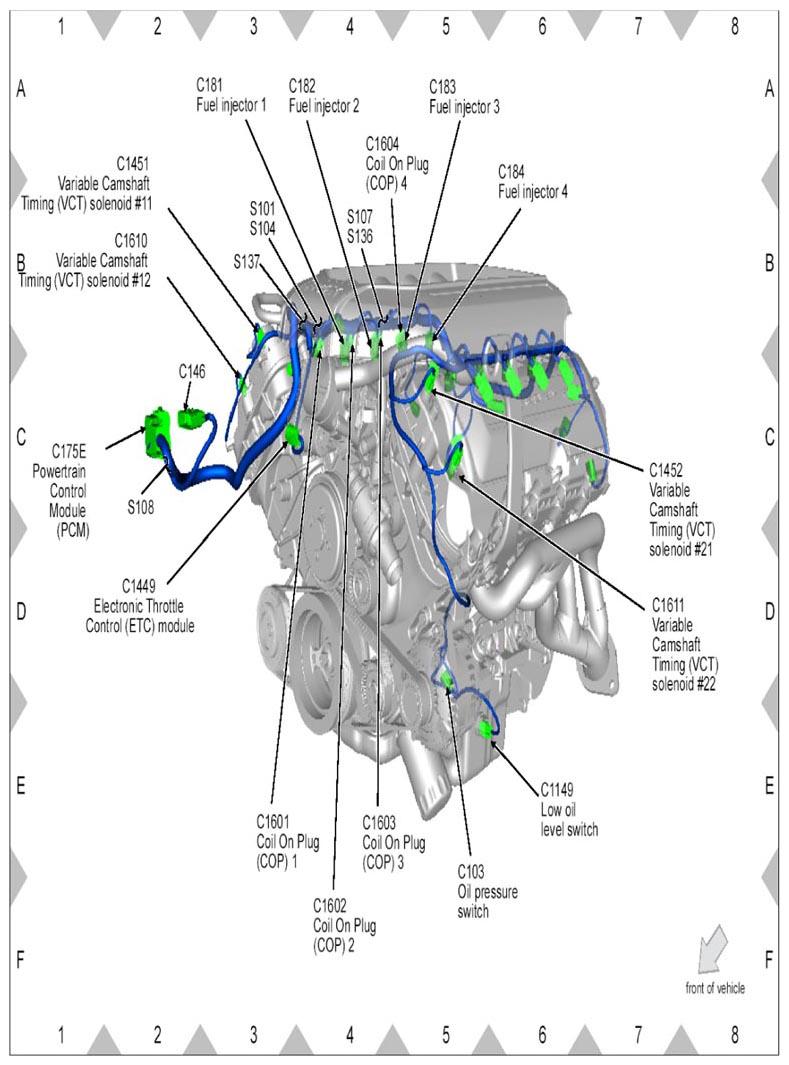

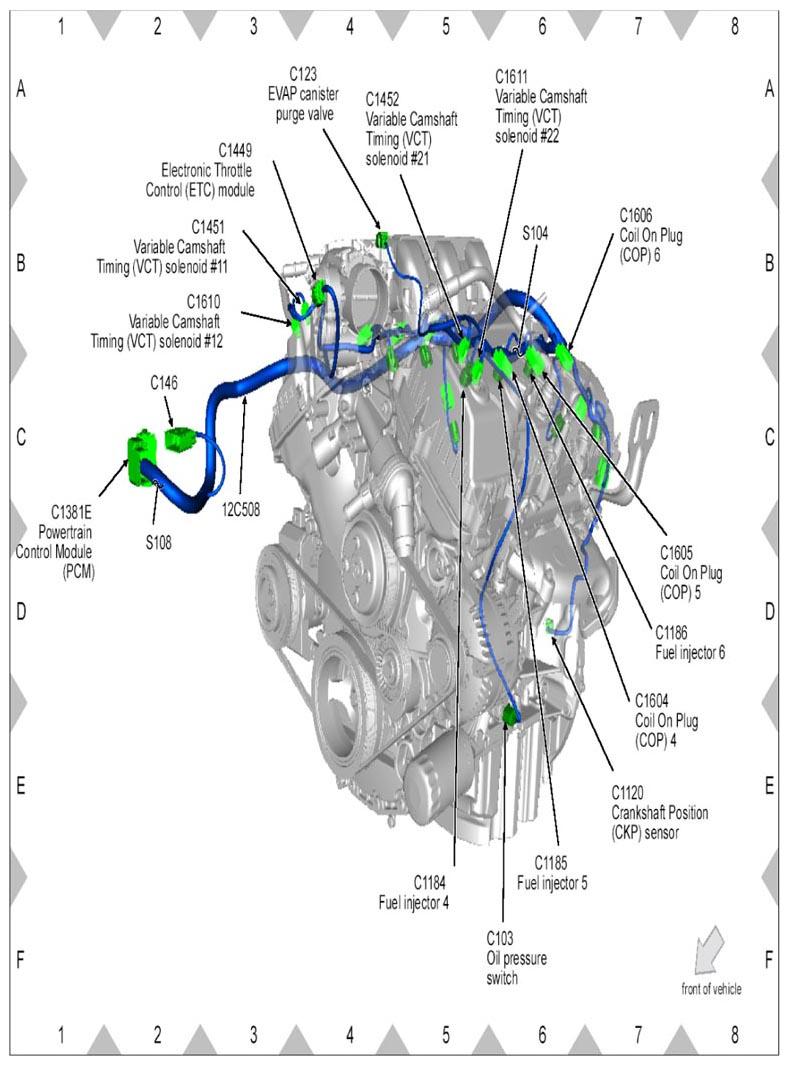

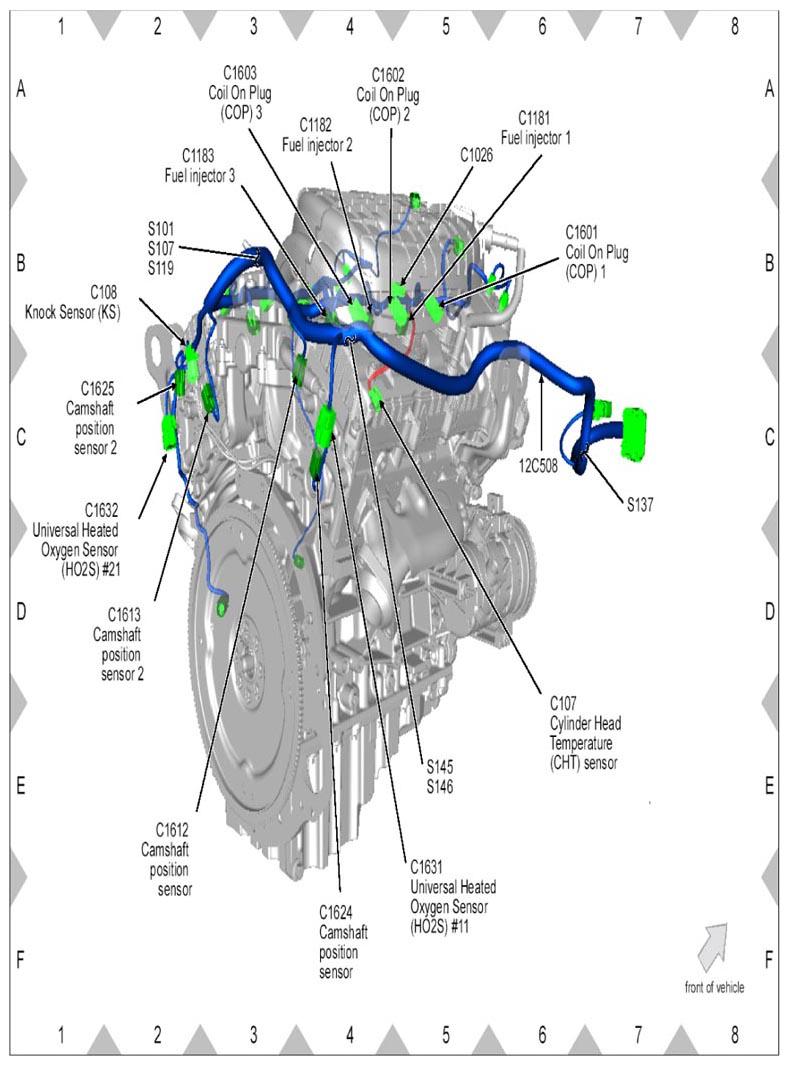

Fig 4: Identifying Engine Wiring Harness Wiring Harness Connectors Location (1 Of 6)
Courtesy of FORD MOTOR CO.

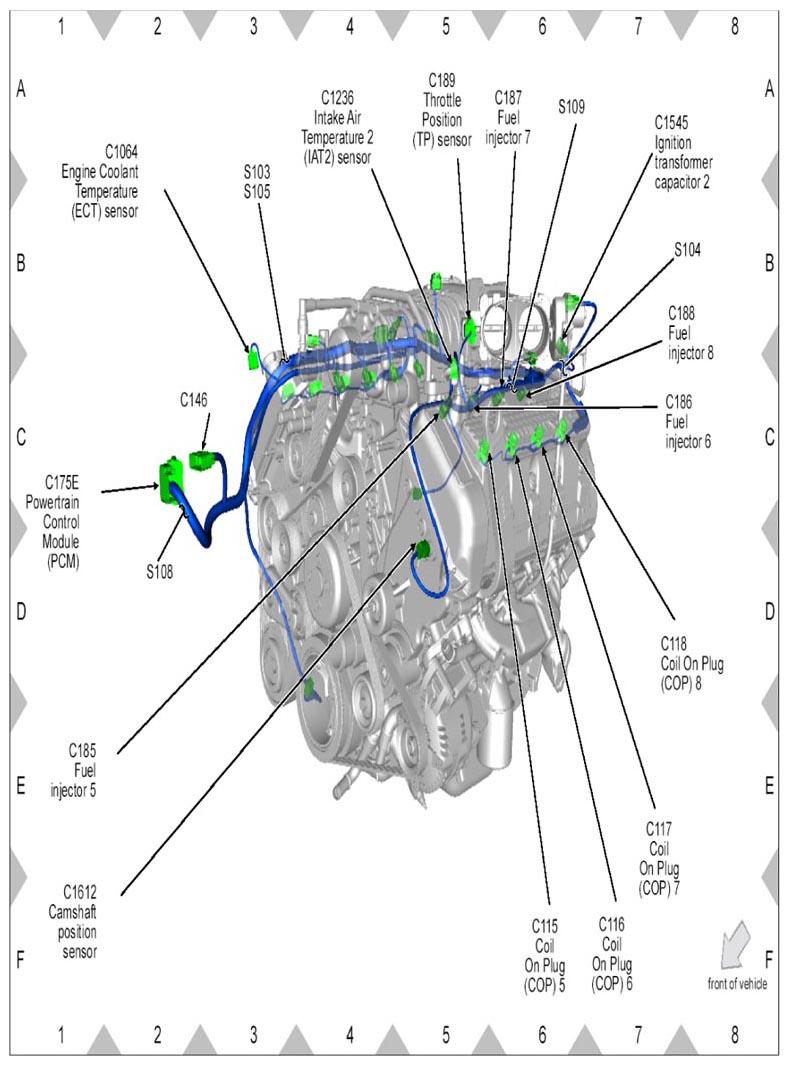

Fig 5: Identifying Engine Wiring Harness Wiring Harness Connectors Location (2 Of 6)
Courtesy of FORD MOTOR CO.
Fig 6: Identifying Engine Wiring Harness Wiring Harness Connectors Location (3 Of 6)
Courtesy of FORD MOTOR CO.
Fig 7: Identifying Engine Wiring Harness Wiring Harness Connectors Location (4 Of 6)
Courtesy of FORD MOTOR CO.
Fig 8: Identifying Engine Wiring Harness Wiring Harness Connectors Location (5 Of 6)
Courtesy of FORD MOTOR CO.
Fig 9: Identifying Engine Wiring Harness Wiring Harness Connectors Location (6 Of 6)
Courtesy of FORD MOTOR CO.

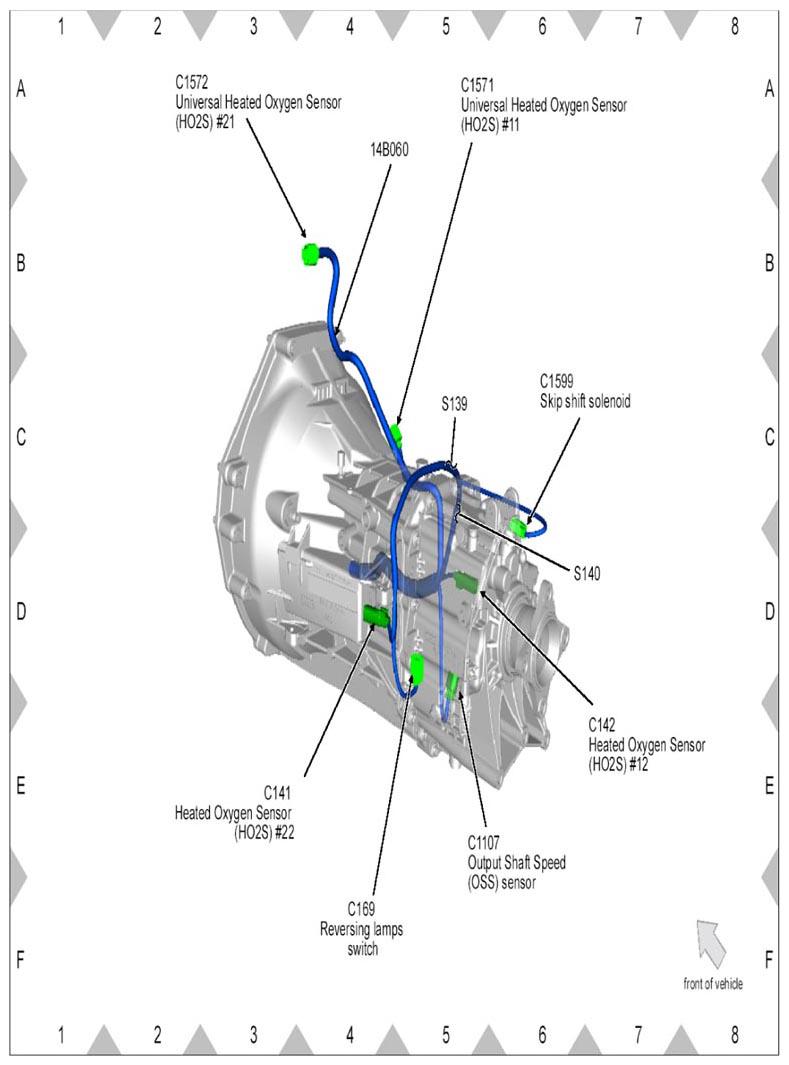

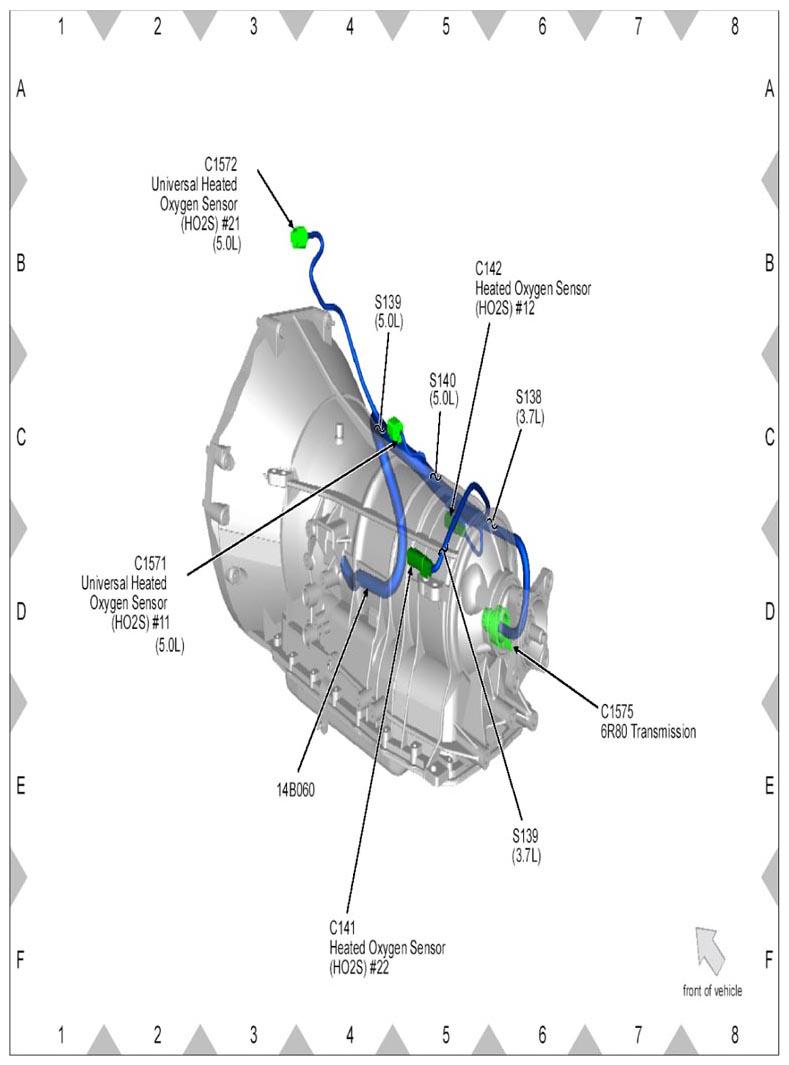

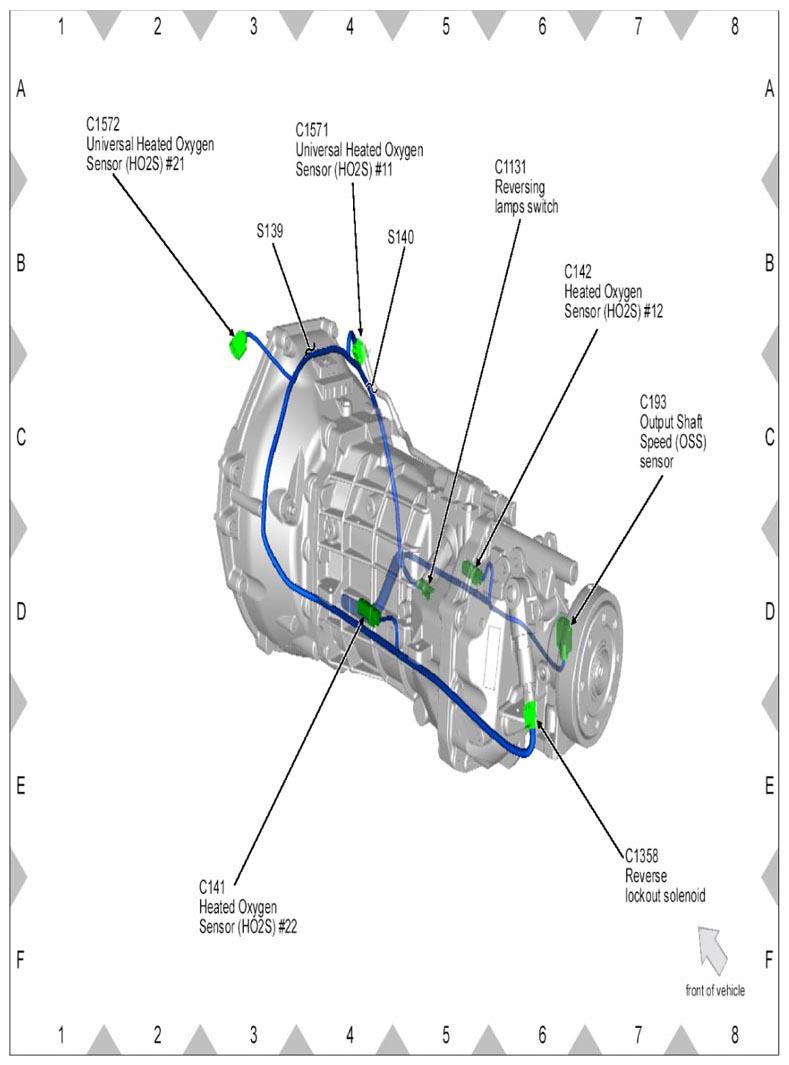

Fig 10: Identifying Engine Transmission Wiring Harness Connectors Location (1 Of 3)
Courtesy of FORD MOTOR CO.
Fig 11: Identifying Engine Transmission Wiring Harness Connectors Location (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 12: Identifying Engine Transmission Wiring Harness Connectors Location (3 Of 3)
Courtesy of FORD MOTOR CO.

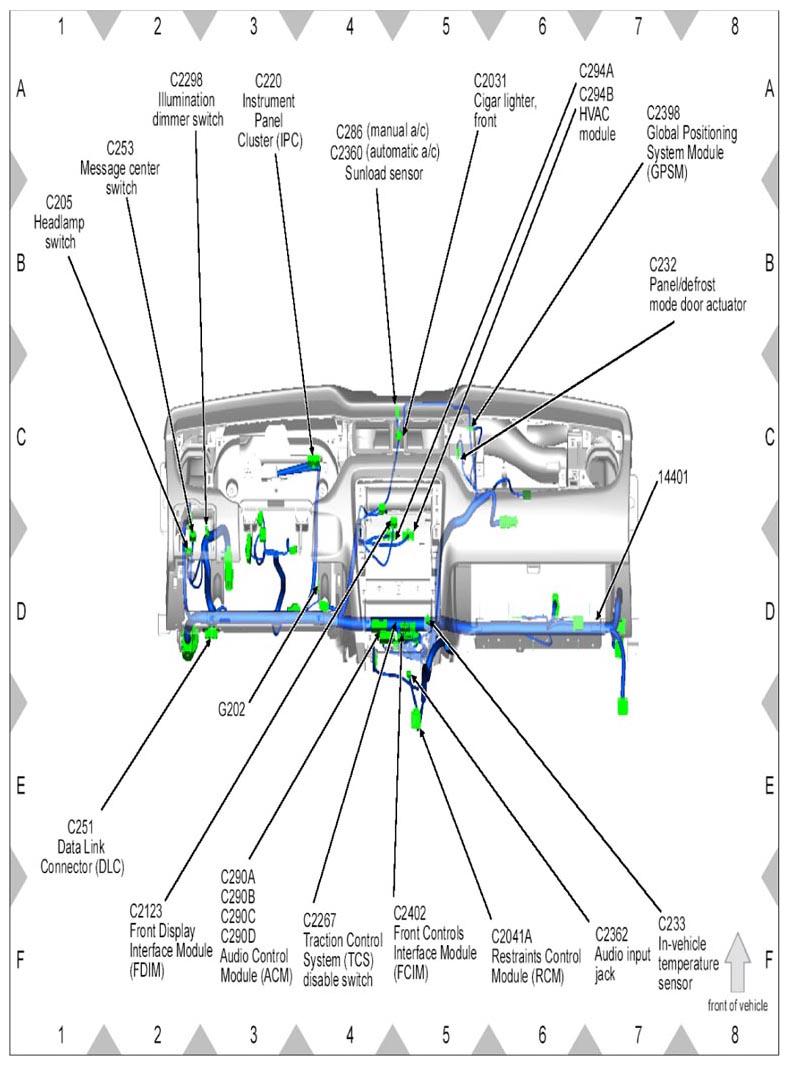

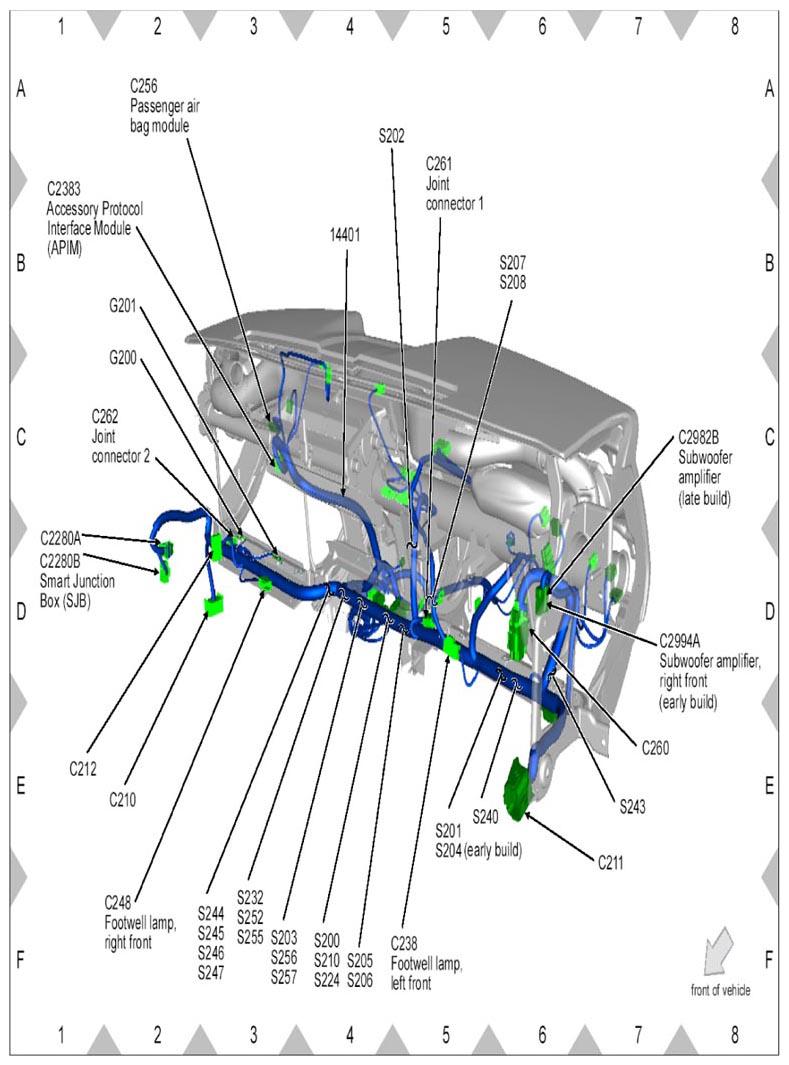

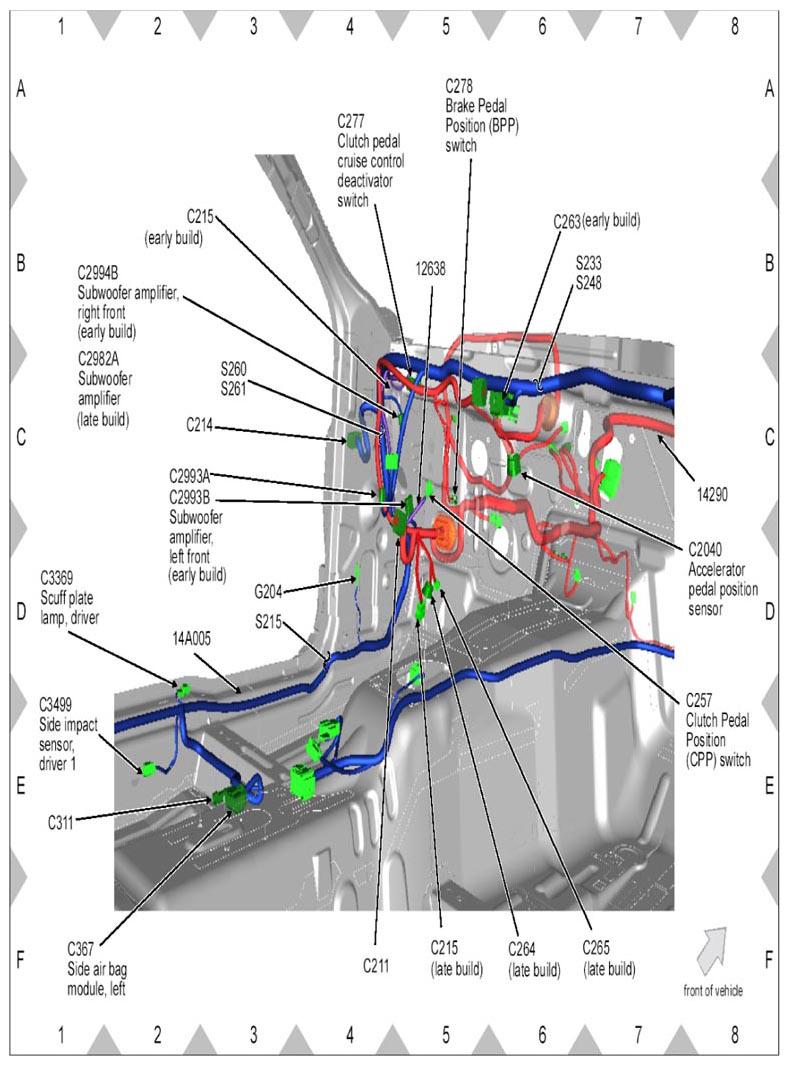

Fig 13: Identifying Dash Panel Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 14: Identifying Dash Panel Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

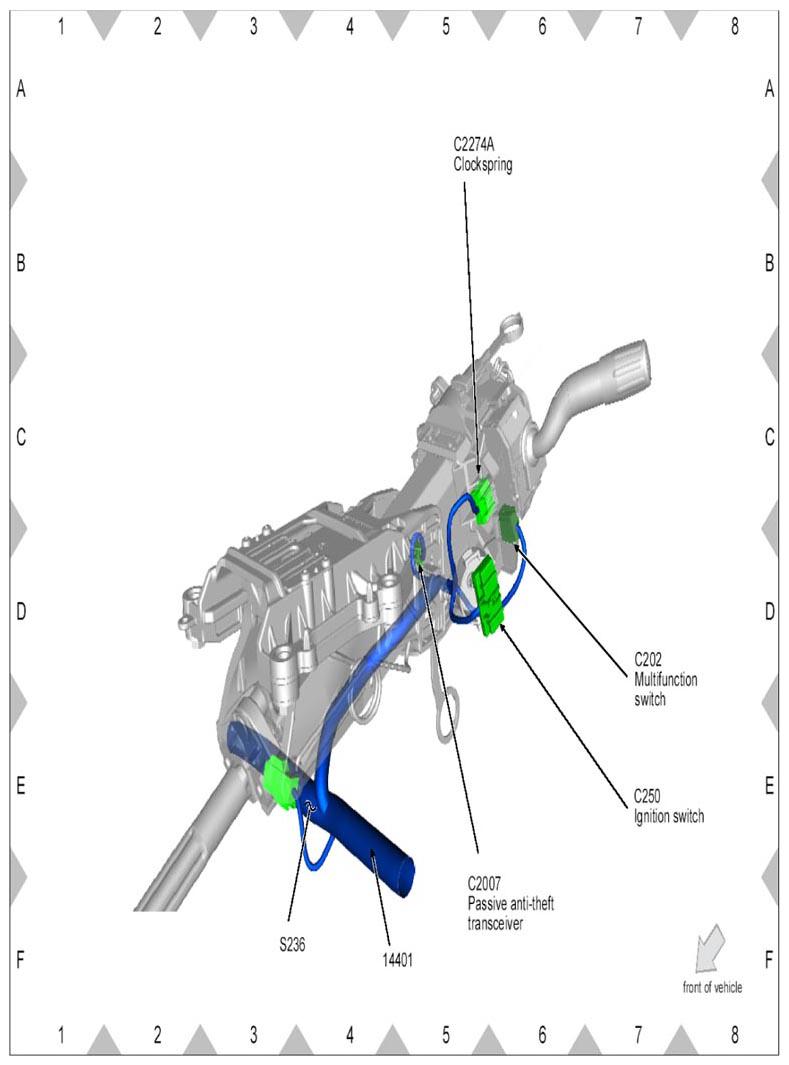

Fig 15: Identifying Steering Column Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

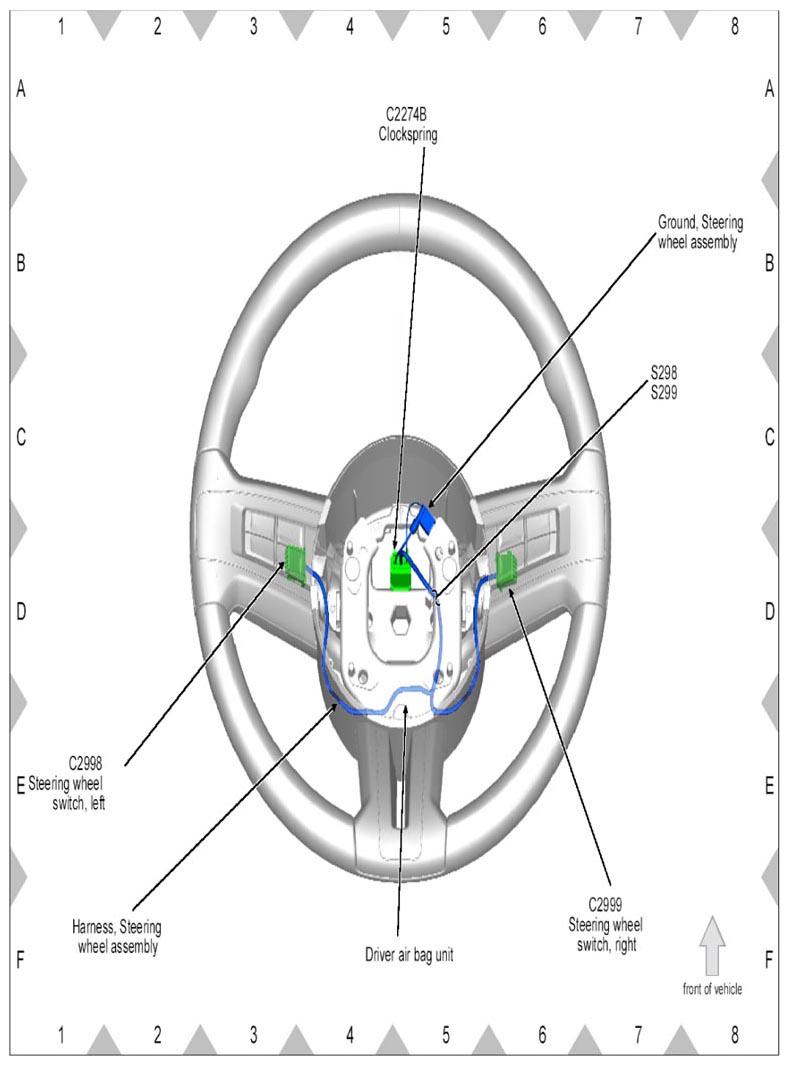

Fig 16: Identifying Steering Wheel Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

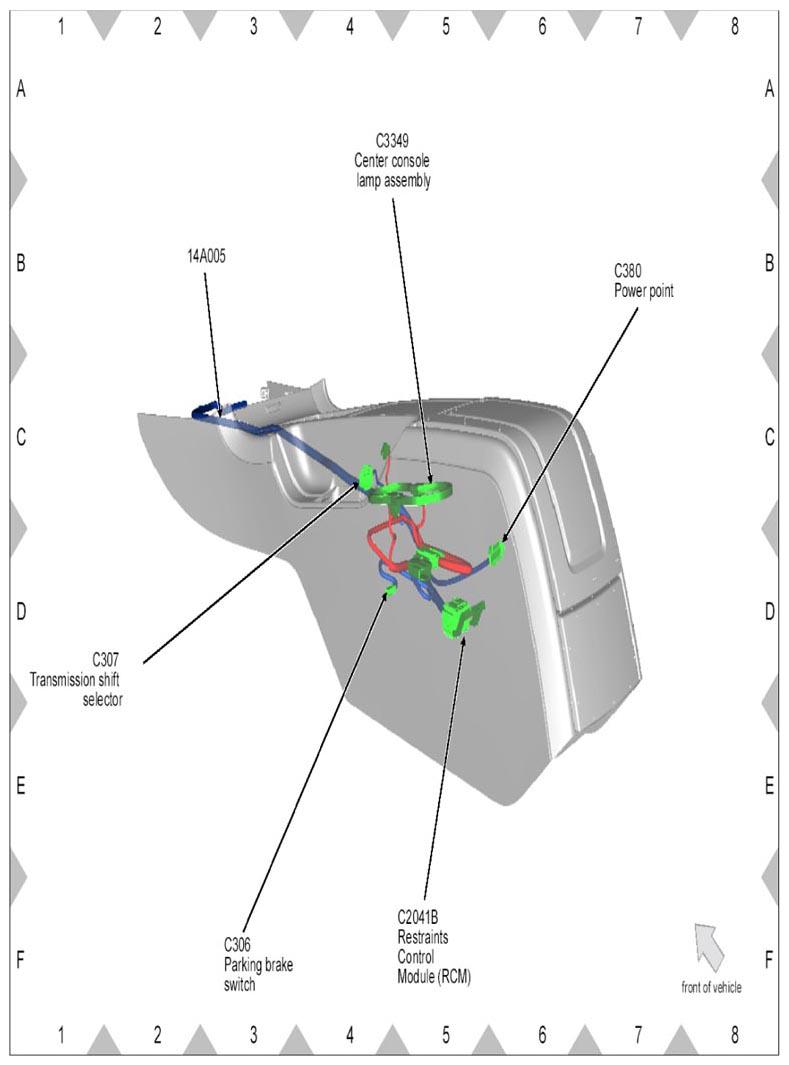

Fig 17: Identifying Center Console Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 18: Identifying Front Compartment Wiring Harness Connectors Location (LH)
Courtesy of FORD MOTOR CO.
Fig 19: Identifying Front Compartment Wiring Harness Connectors Location (RH)
Courtesy of FORD MOTOR CO.
Fig 20: Identifying LH Passenger Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

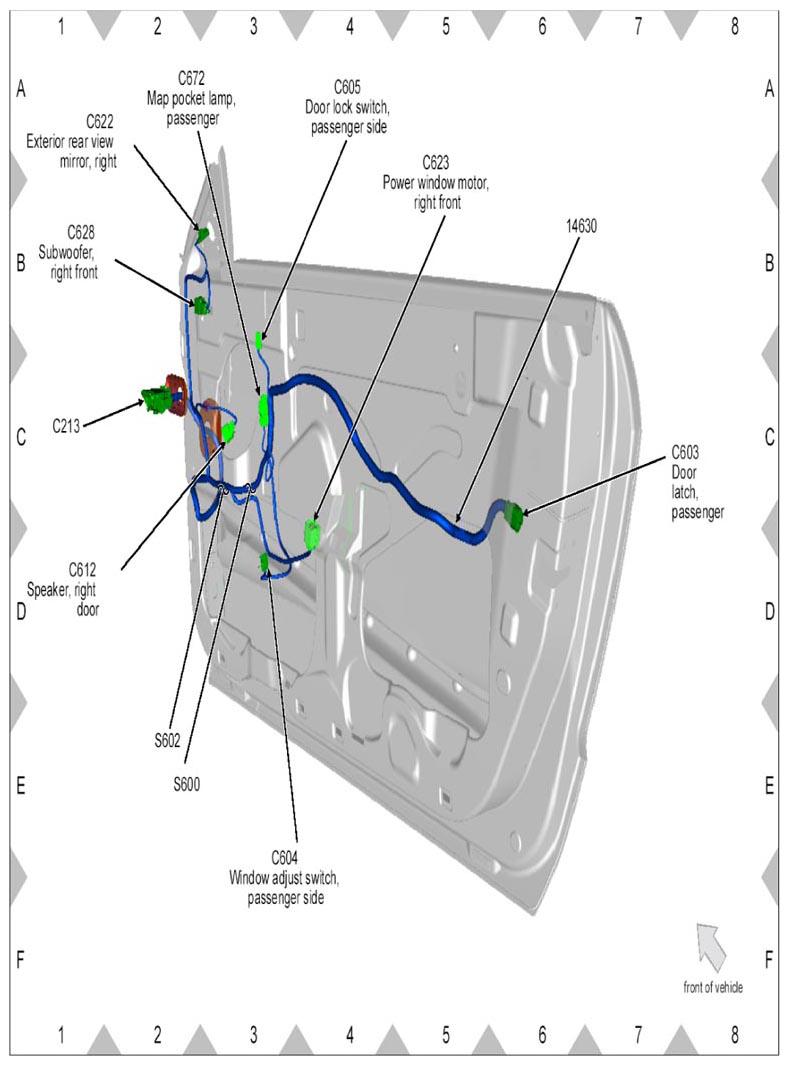

Fig 21: Identifying RH Passenger Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

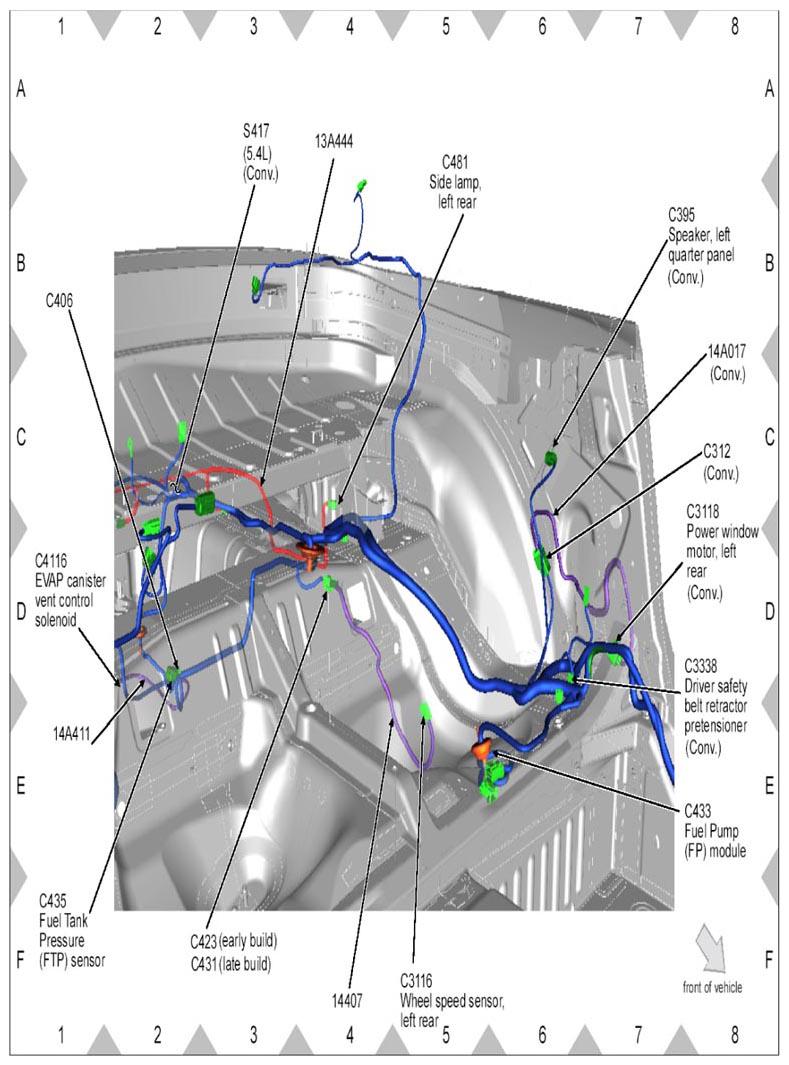

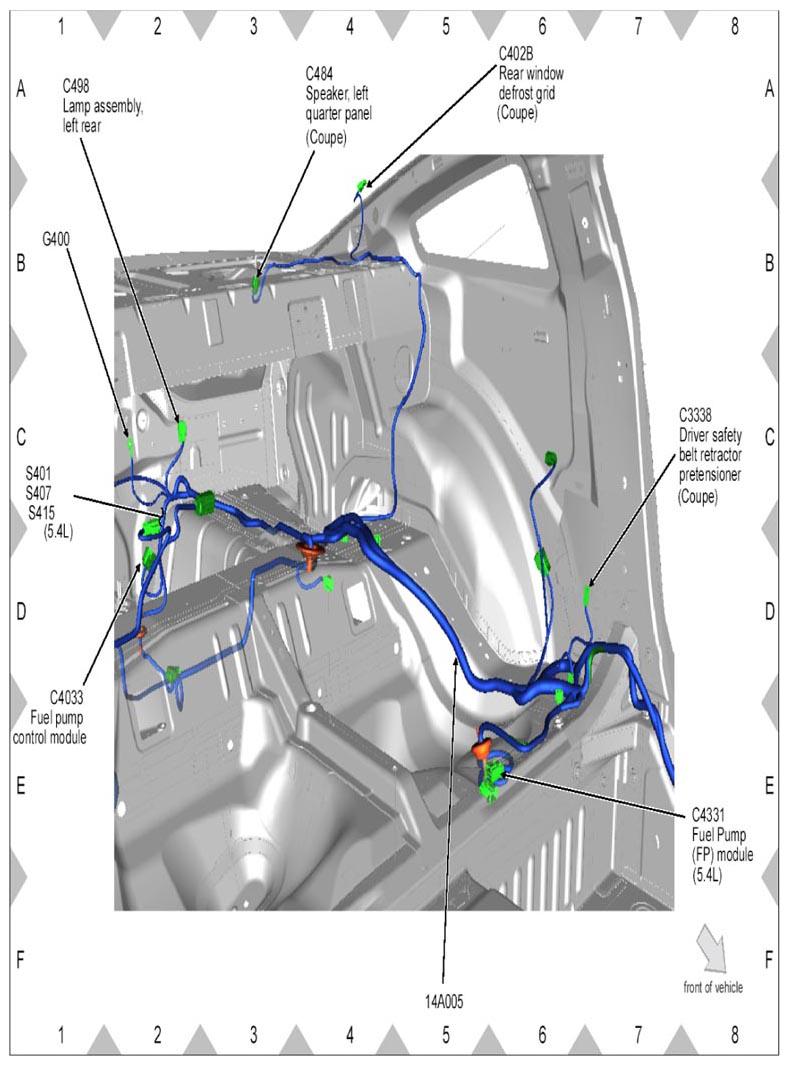

Fig 22: Identifying Passenger Compartment Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

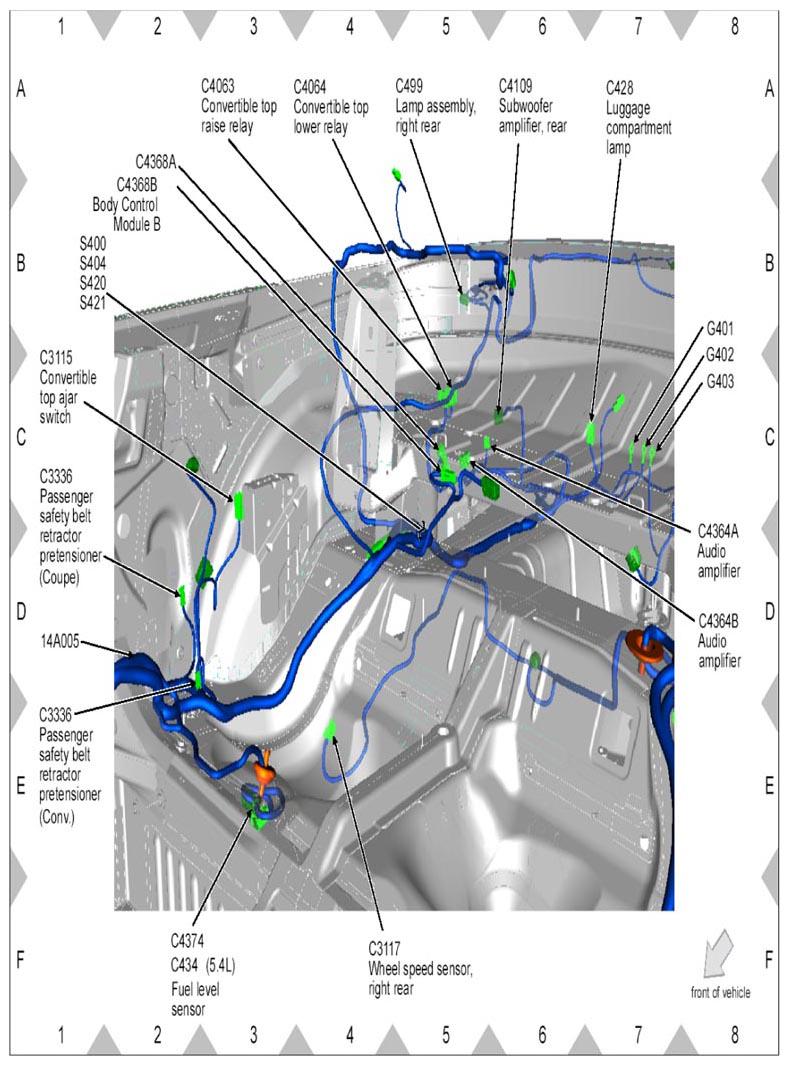

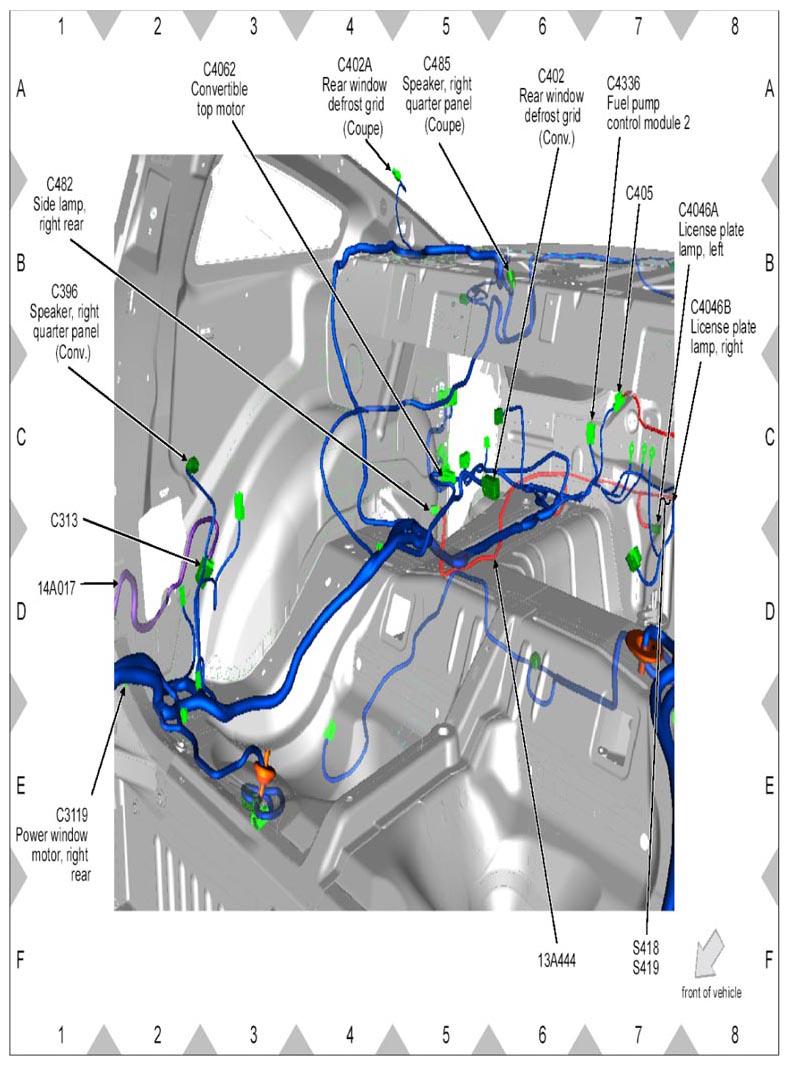

Fig 23: Identifying Passenger Compartment Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

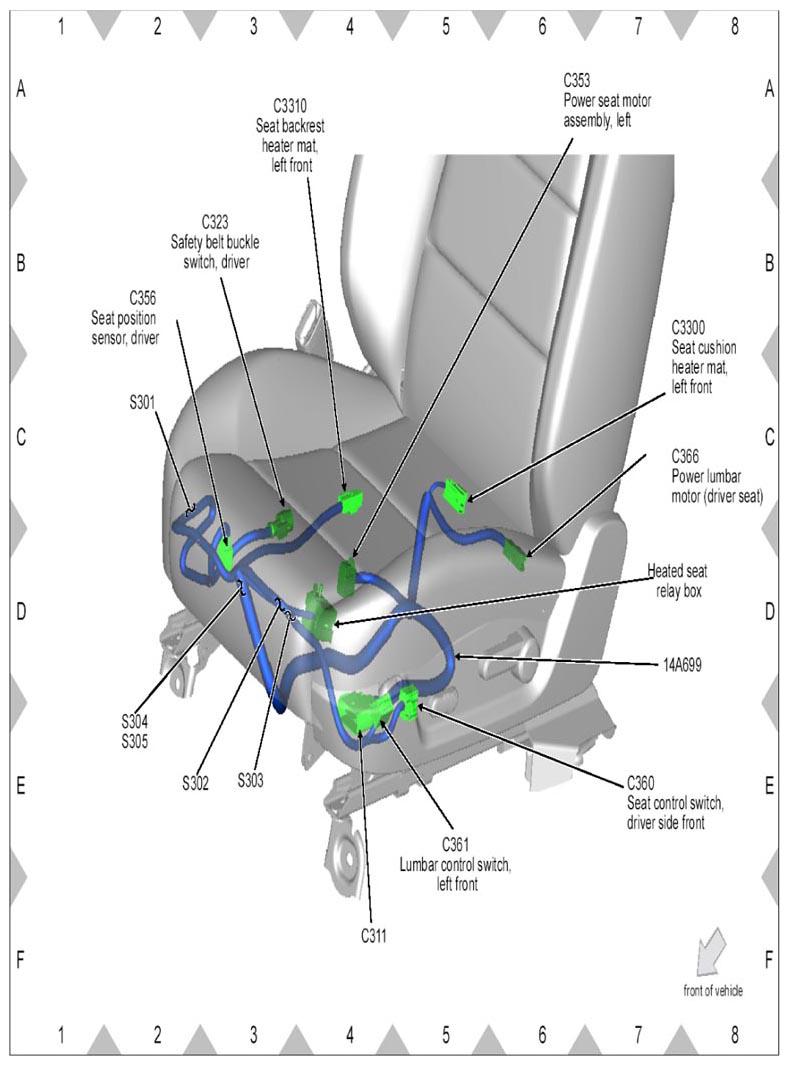

Fig 24: Identifying Driver Seat Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

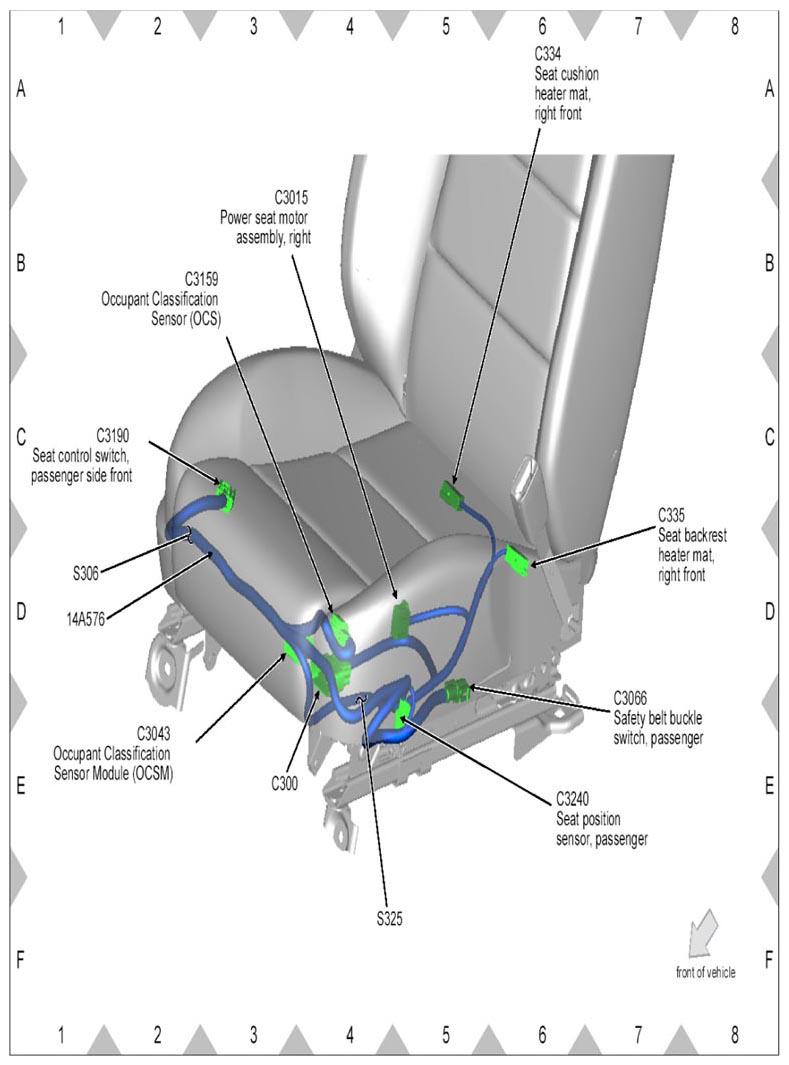

Fig 25: Identifying Passenger Seat Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

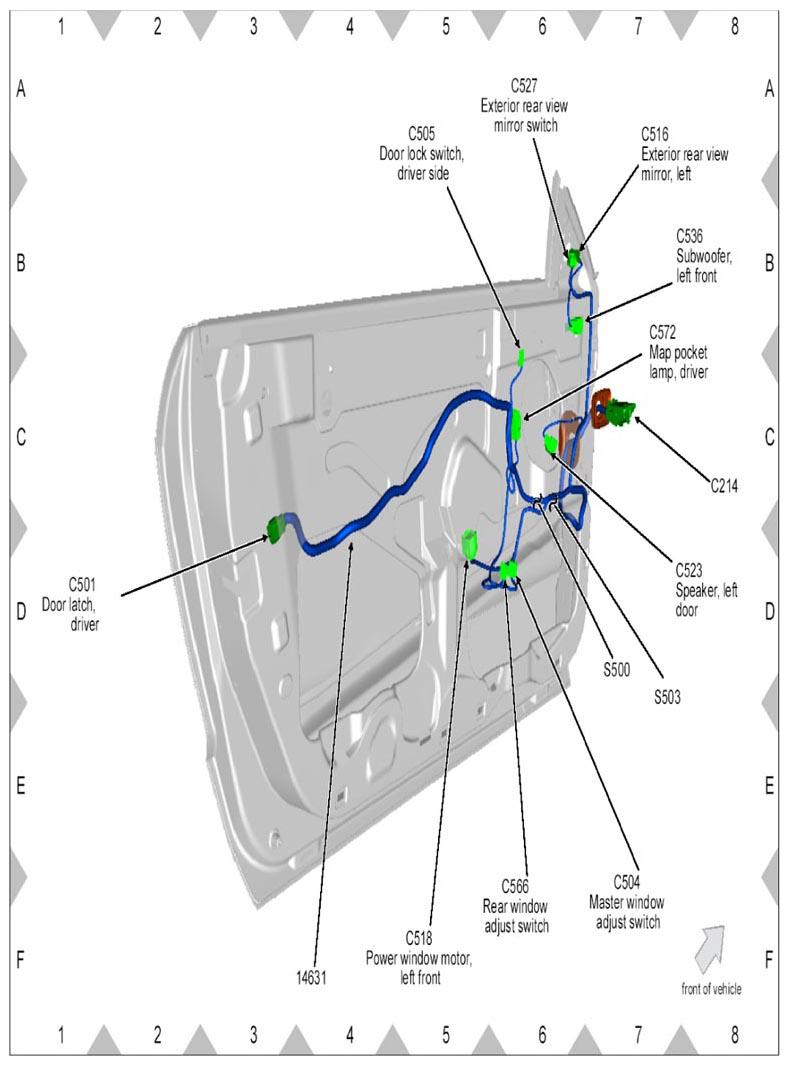

Fig 26: Identifying LH Driver Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 27: Identifying RH Driver Side Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

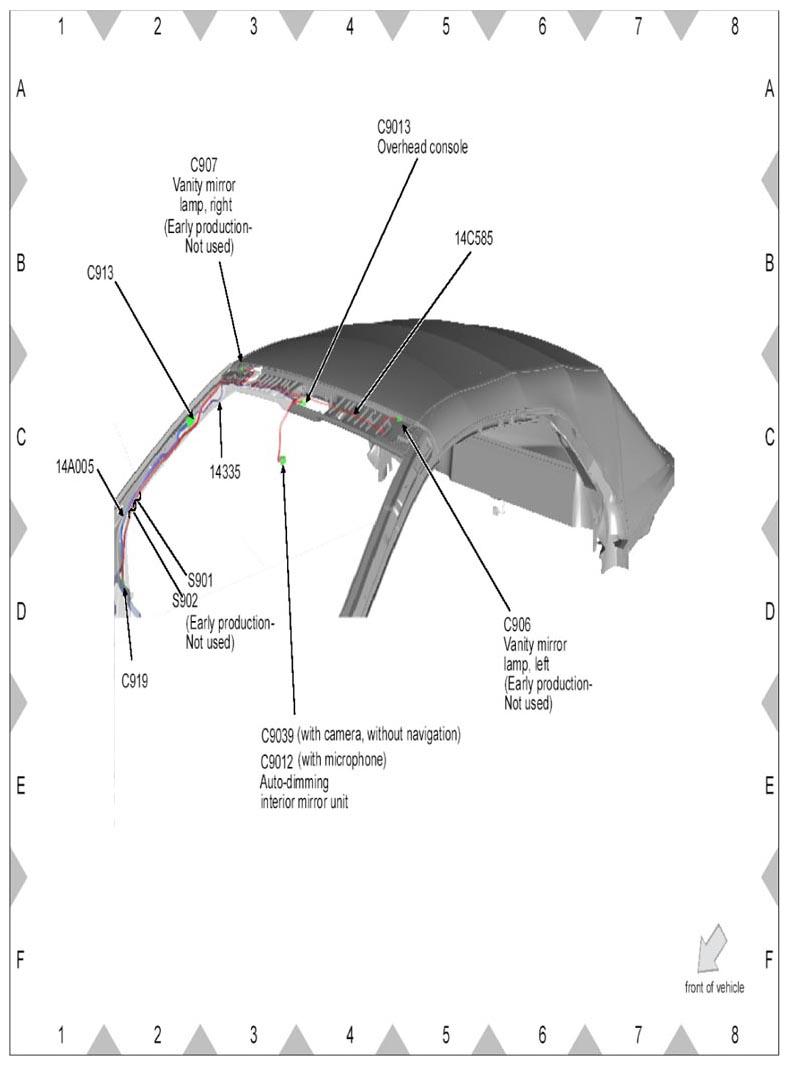

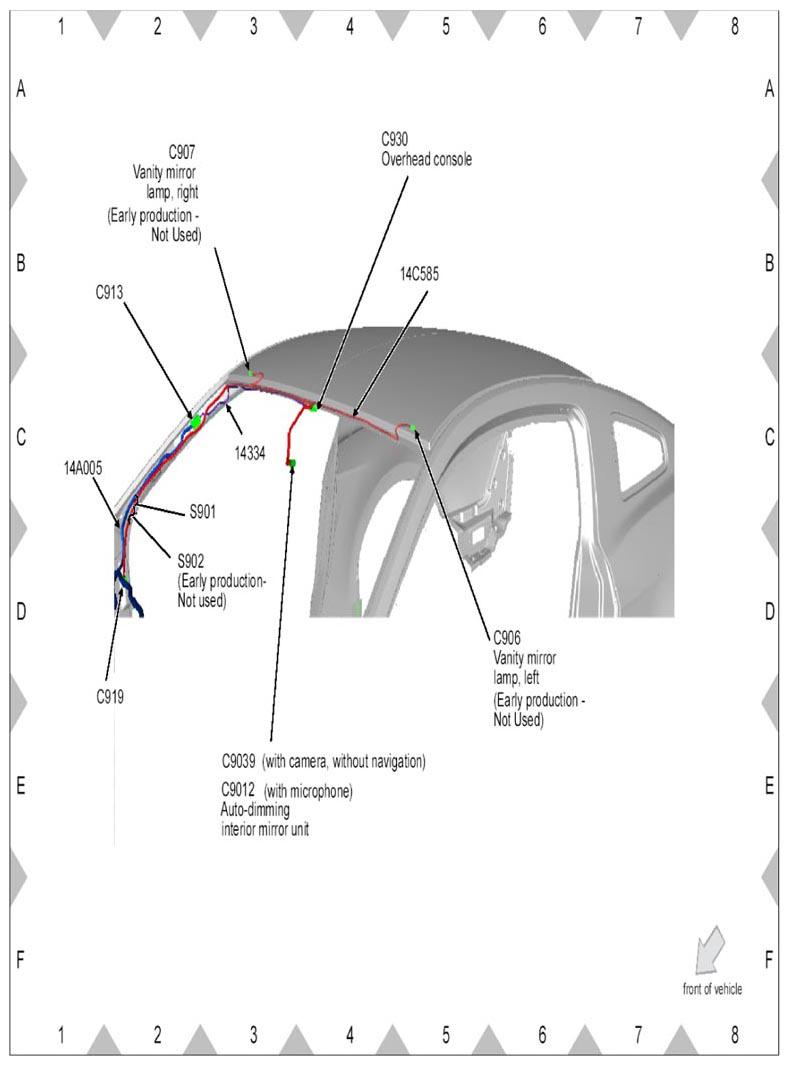

Fig 28: Identifying Roof Panel Wiring Harness Connectors Location (1 Of 3)
Courtesy of FORD MOTOR CO.
Fig 29: Identifying Roof Panel Wiring Harness Connectors Location (2 Of 3)
Courtesy of FORD MOTOR CO.

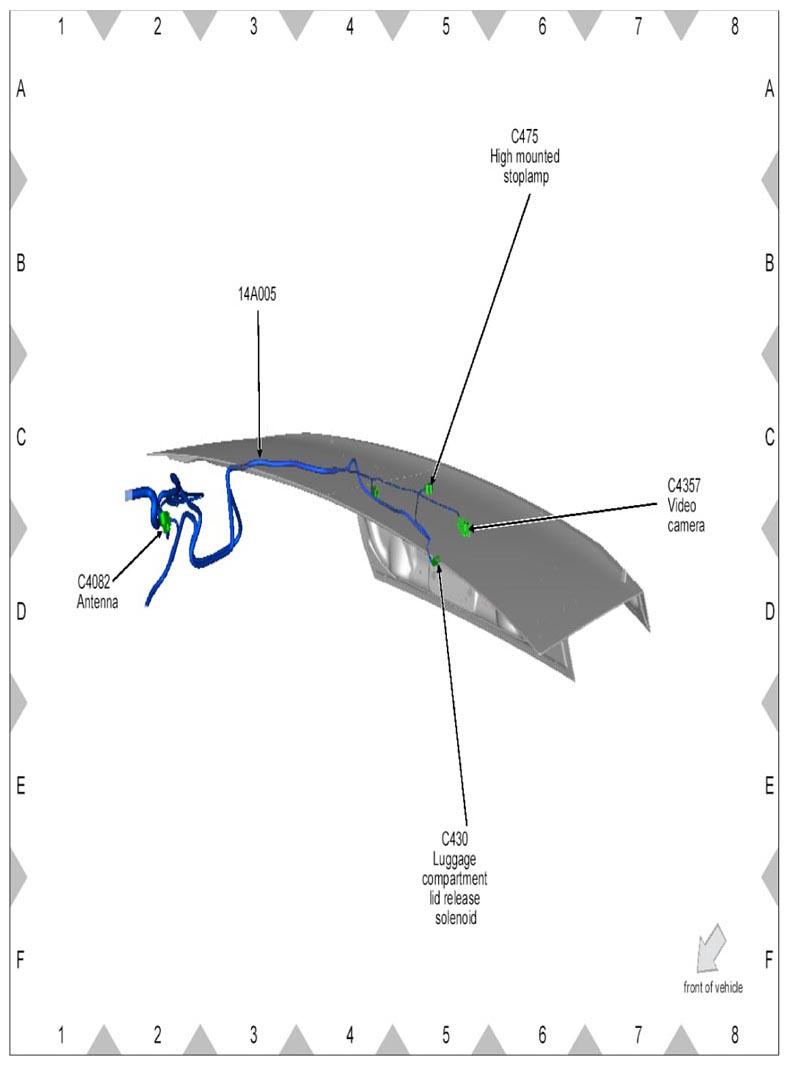

Fig 30: Identifying Roof Panel Wiring Harness Connectors Location (3 Of 3)
Courtesy of FORD MOTOR CO.

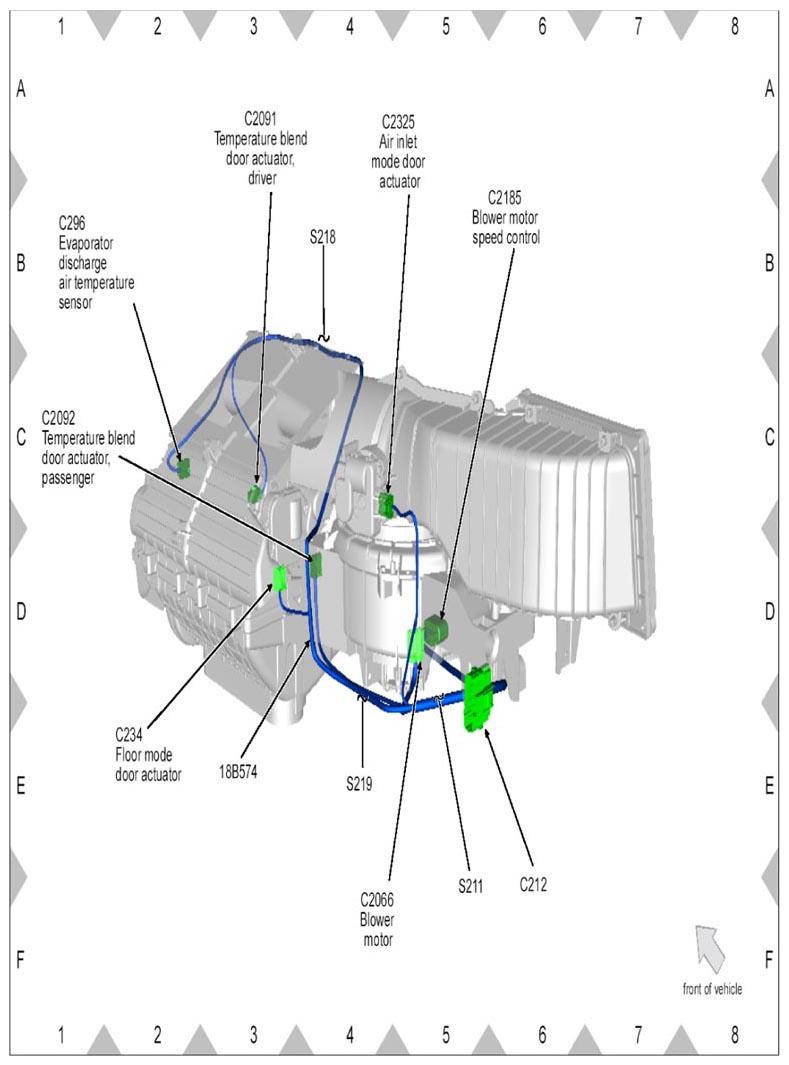

Fig 31: Identifying HVAC Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
