Component Location Views
Component Location Views

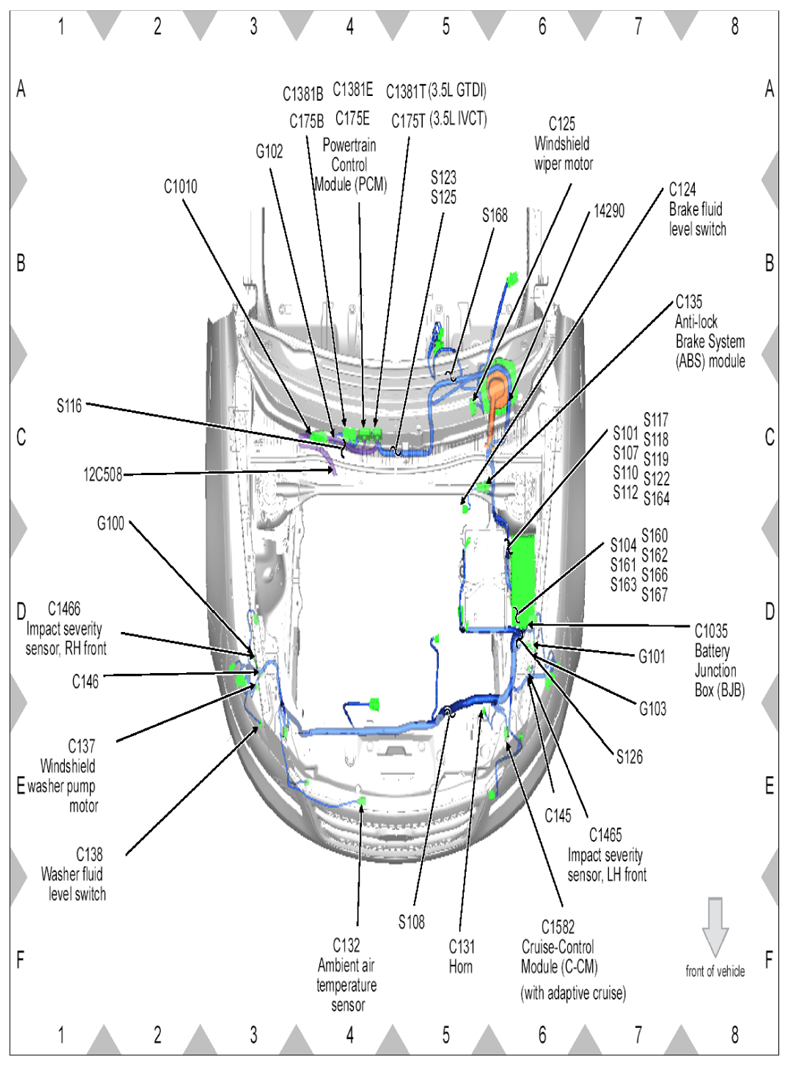

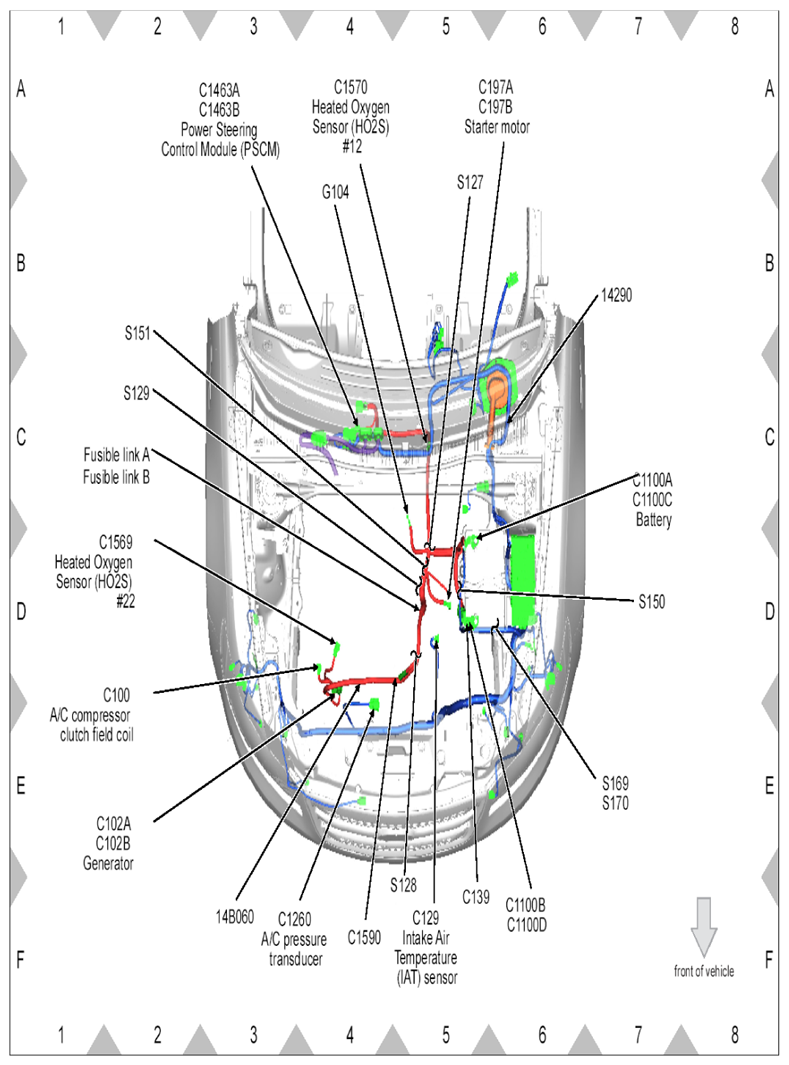

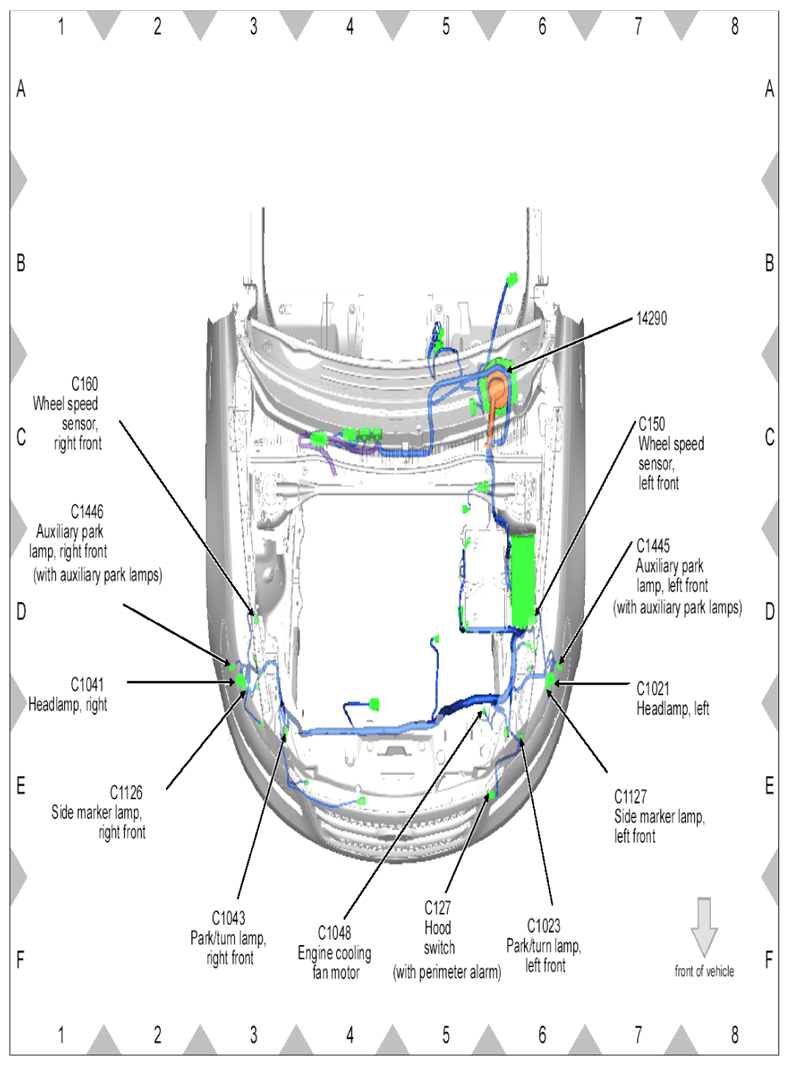

Fig 1: Identifying Engine Compartment Wiring Harness Connector Location (1 Of 4)
Courtesy of FORD MOTOR CO.

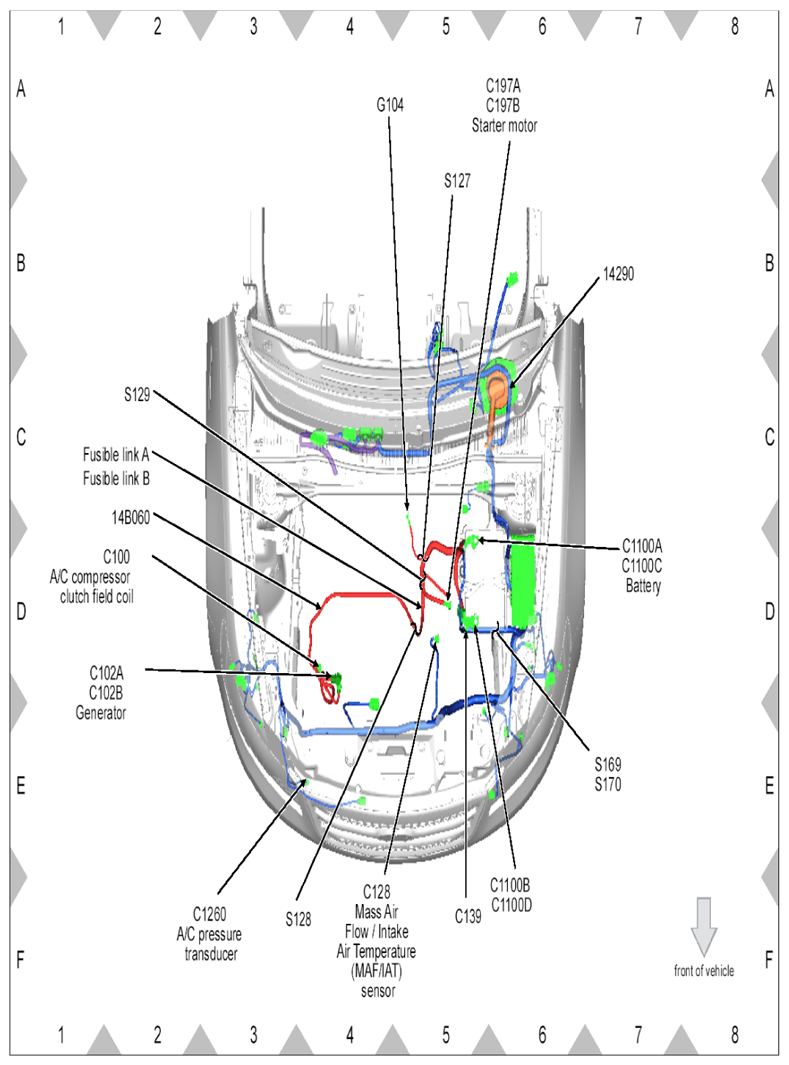

Fig 2: Identifying Engine Compartment Wiring Harness Connector Location (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 3: Identifying Engine Compartment Wiring Harness Connector Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 4: Identifying Engine Compartment Wiring Harness Connector Location (4 Of 4)
Courtesy of FORD MOTOR CO.

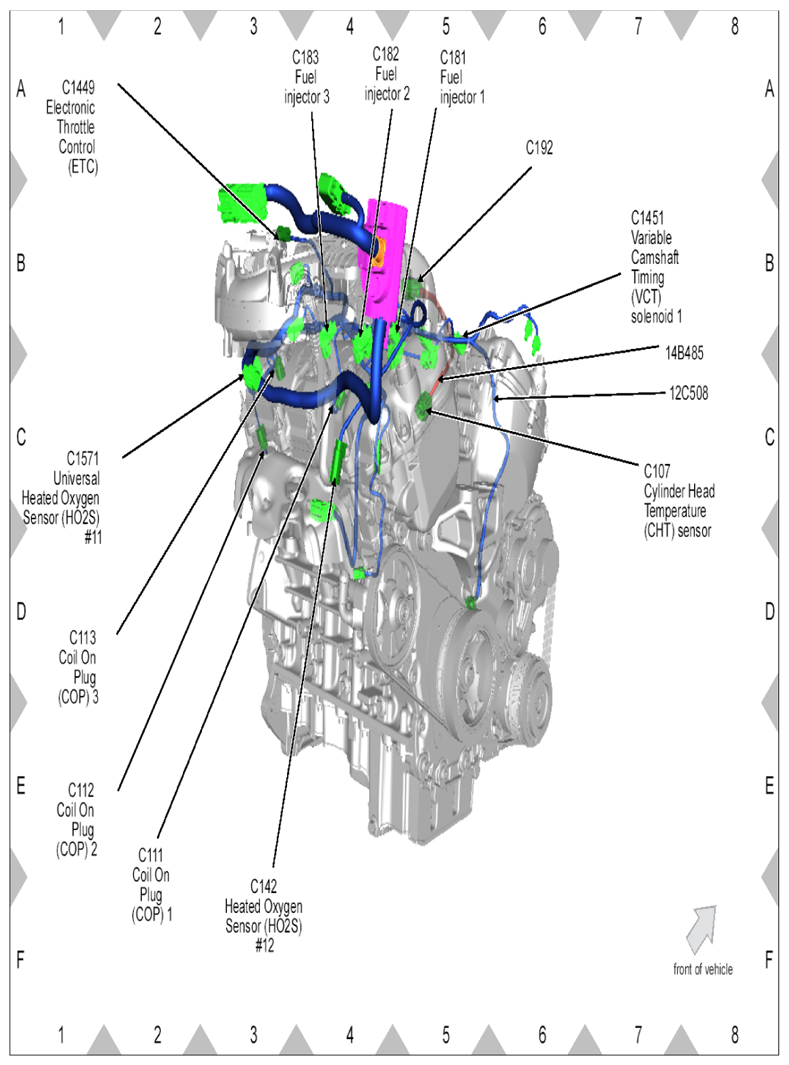

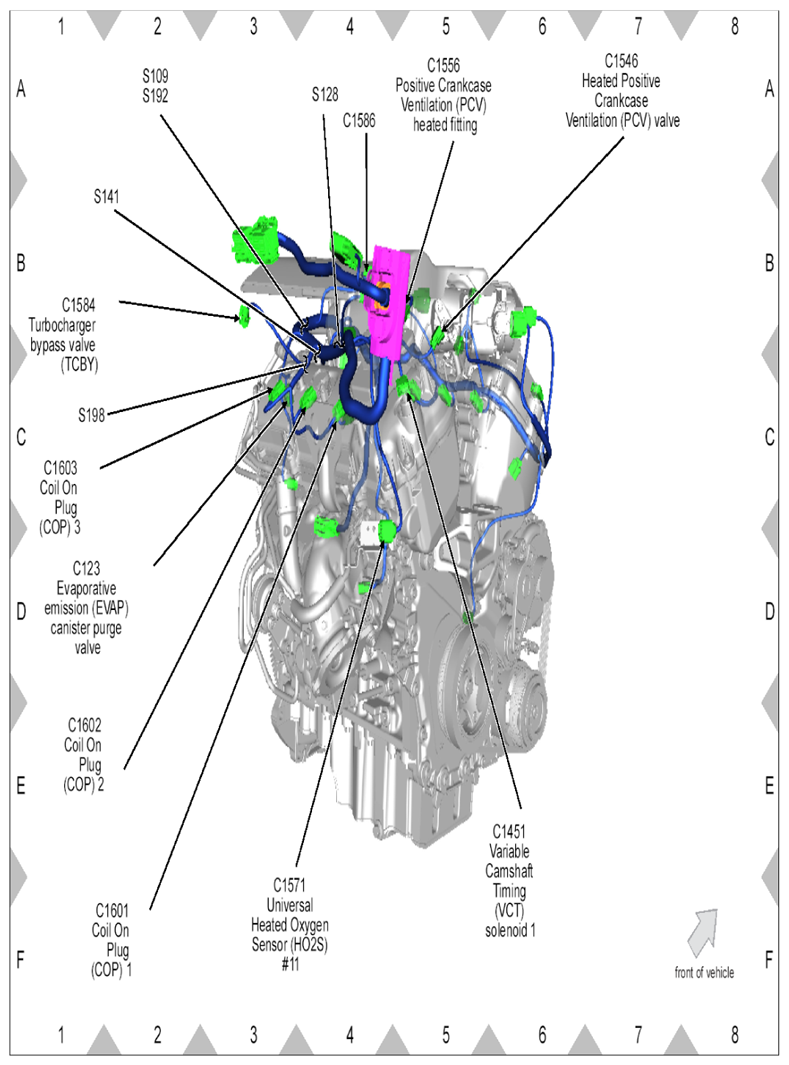

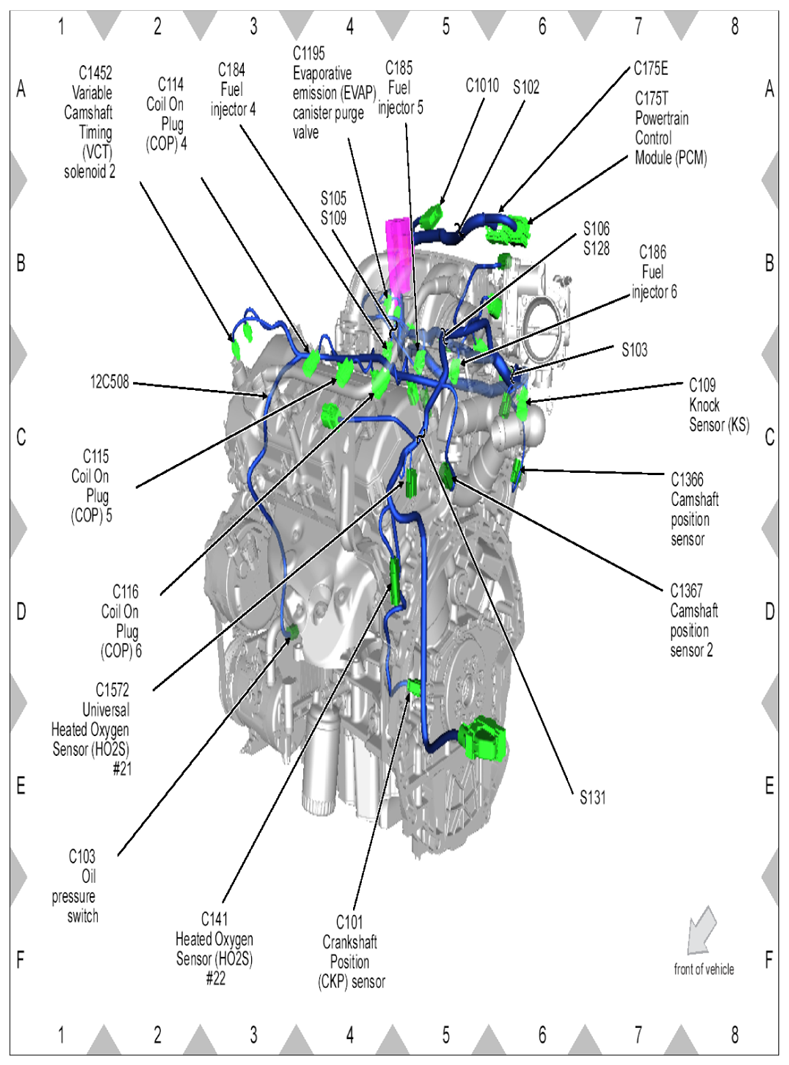

Fig 5: Identifying Engine Wiring Harness Connector Location (1 Of 4)
Courtesy of FORD MOTOR CO.
Fig 6: Identifying Engine Wiring Harness Connector Location (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 7: Identifying Engine Wiring Harness Connector Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 8: Identifying Engine Wiring Harness Connector Location (4 Of 4)
Courtesy of FORD MOTOR CO.

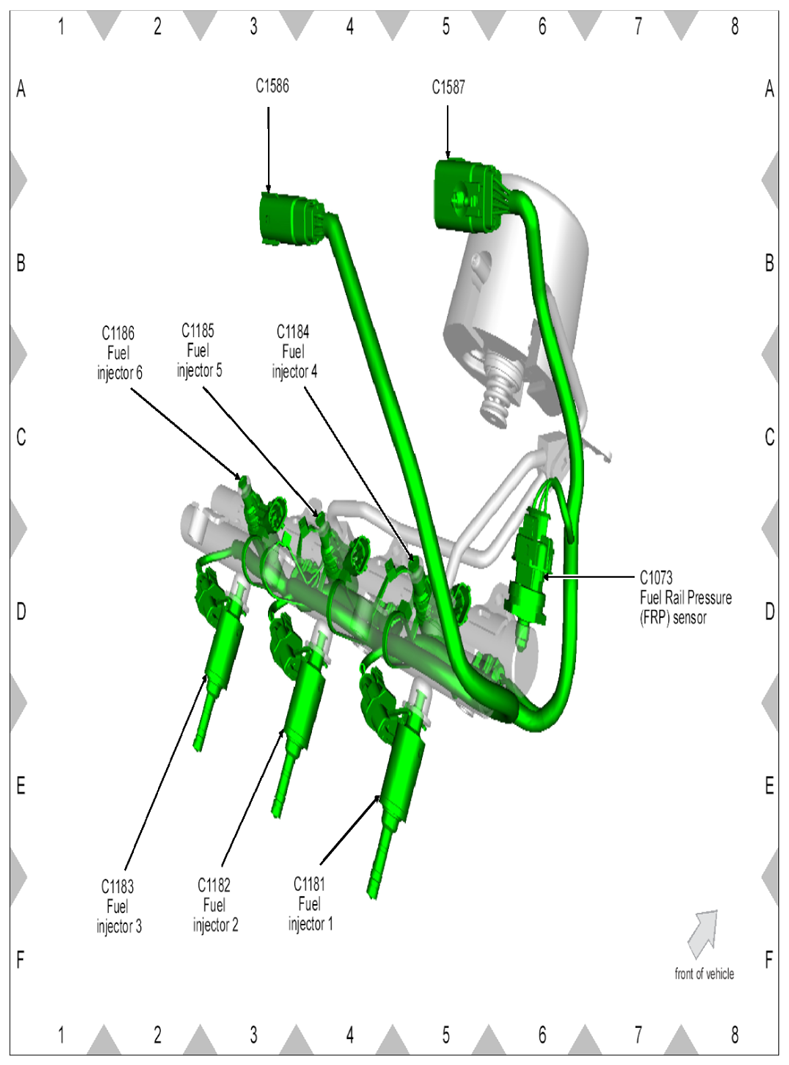

Fig 9: Identifying Fuel Line Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

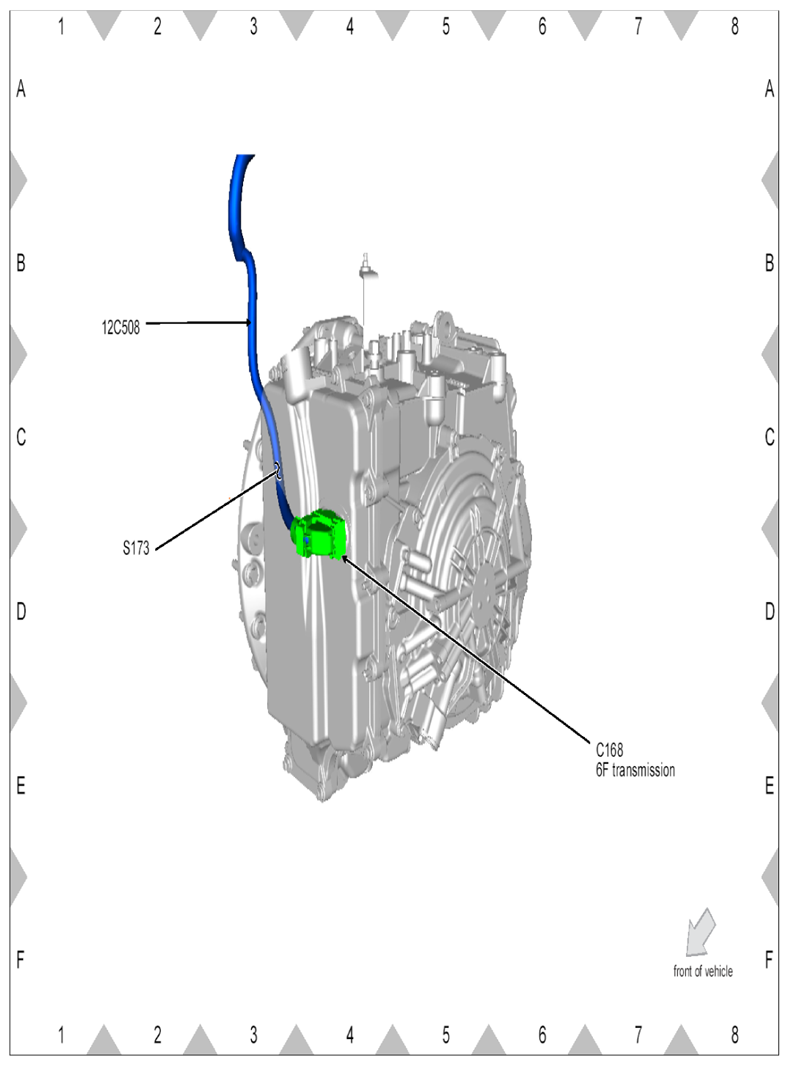

Fig 10: Identifying Transmission Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

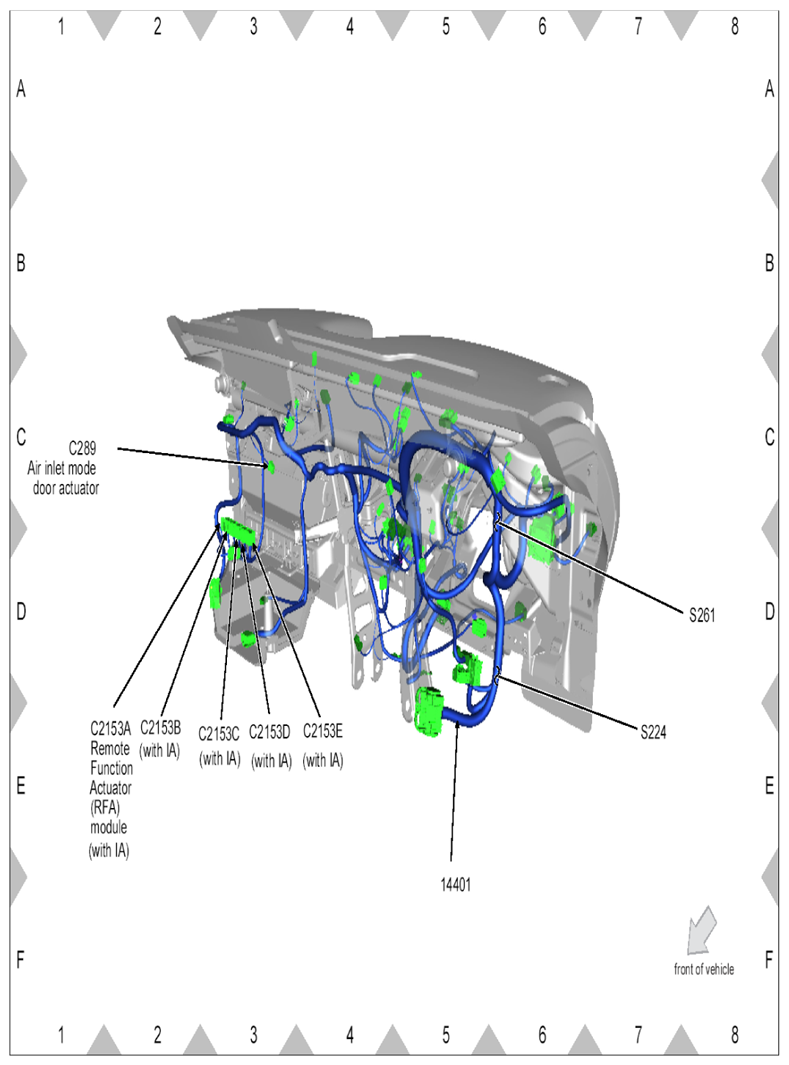

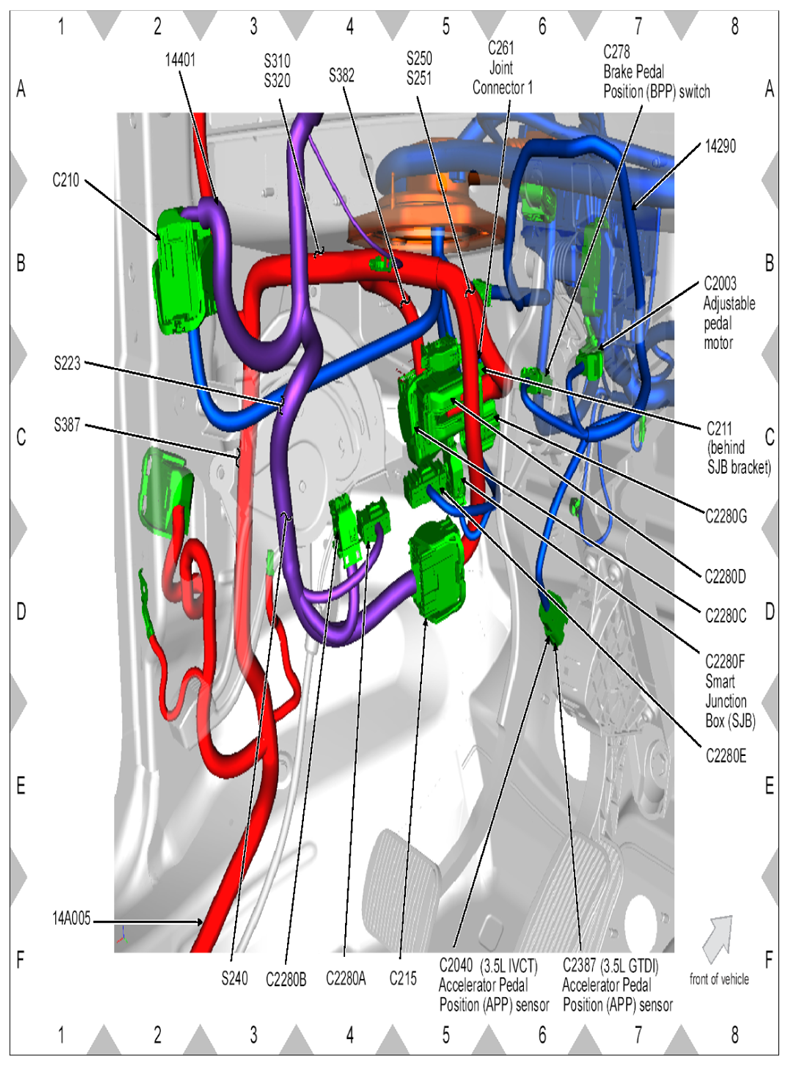

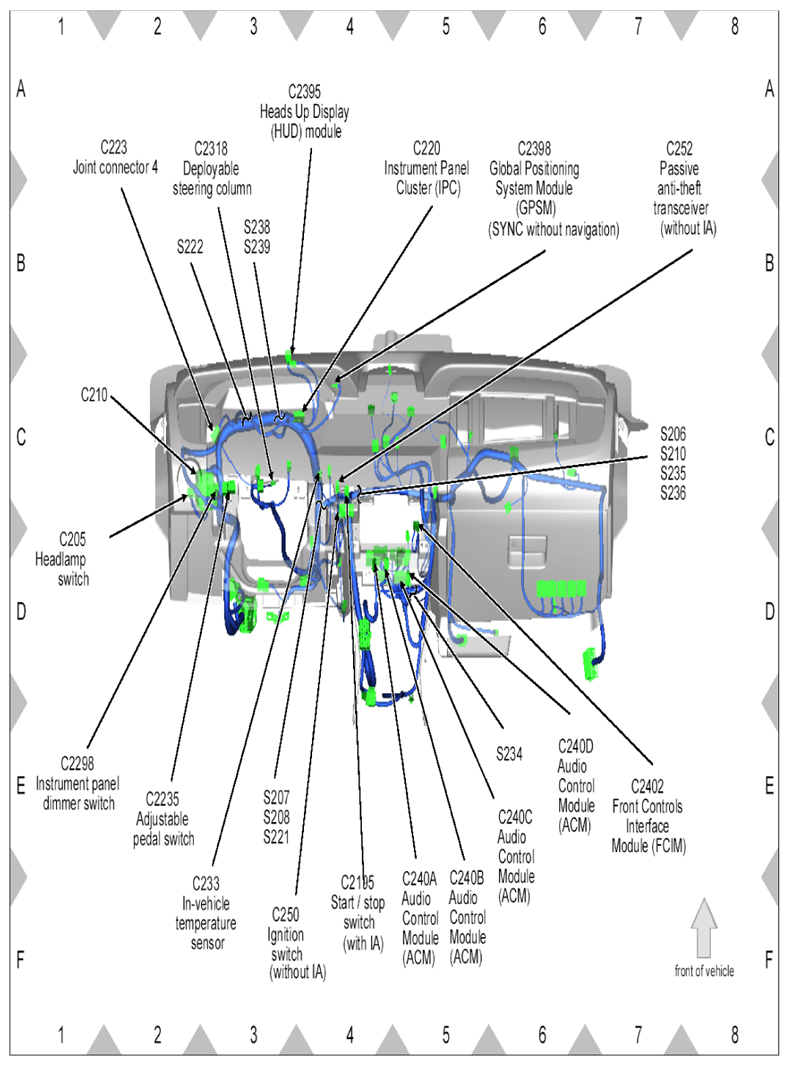

Fig 11: Identifying Dash Wiring Harness Connector Location (1 Of 3)
Courtesy of FORD MOTOR CO.
Fig 12: Identifying Dash Wiring Harness Connector Location (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 13: Identifying Dash Wiring Harness Connector Location (3 Of 3)
Courtesy of FORD MOTOR CO.

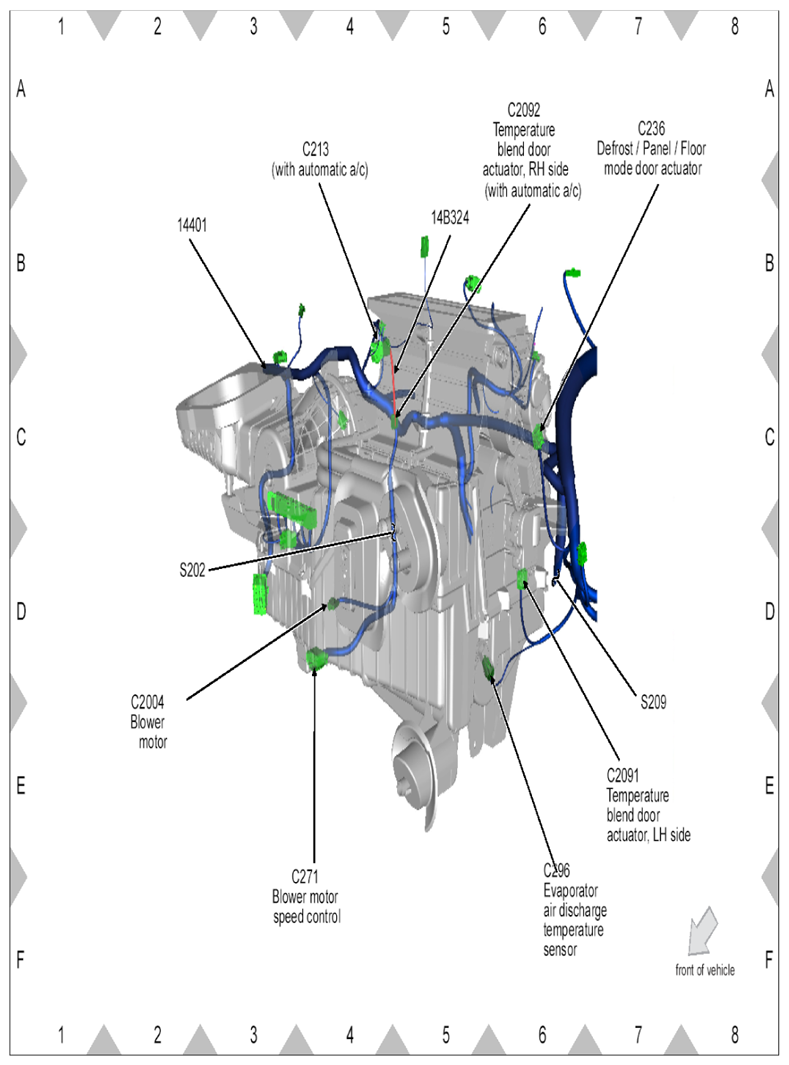

Fig 14: Identifying HVAC Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

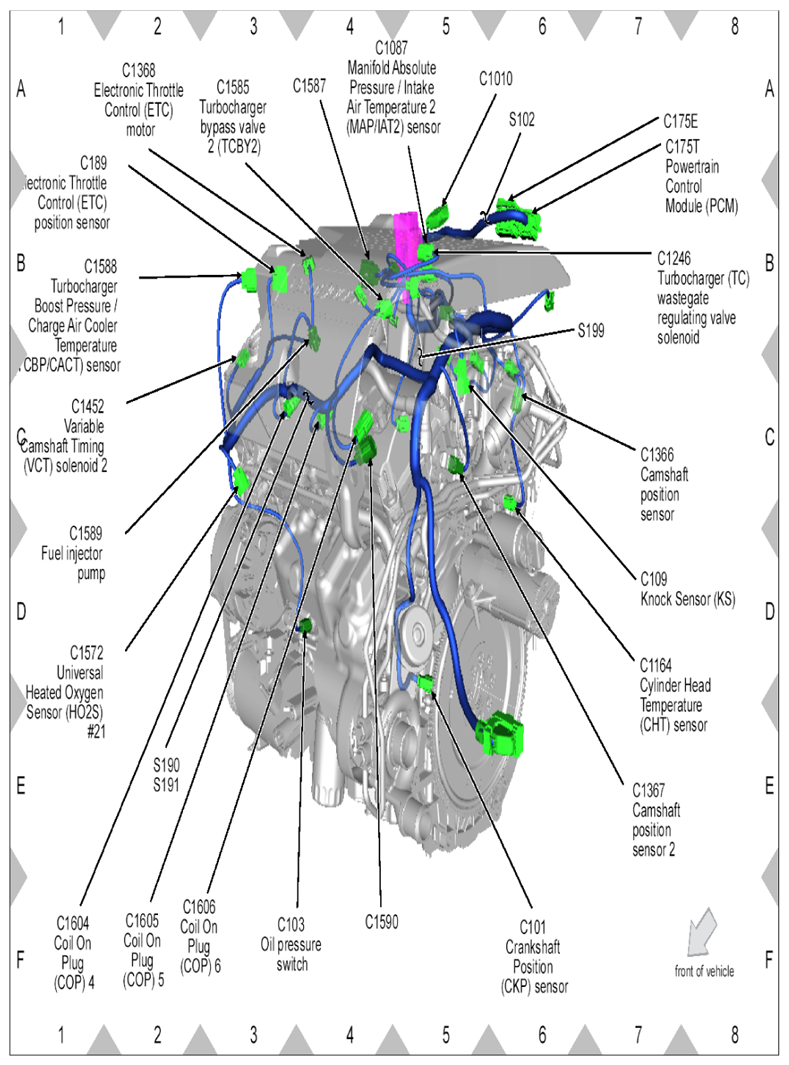

Fig 15: Identifying Engine Assembly Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

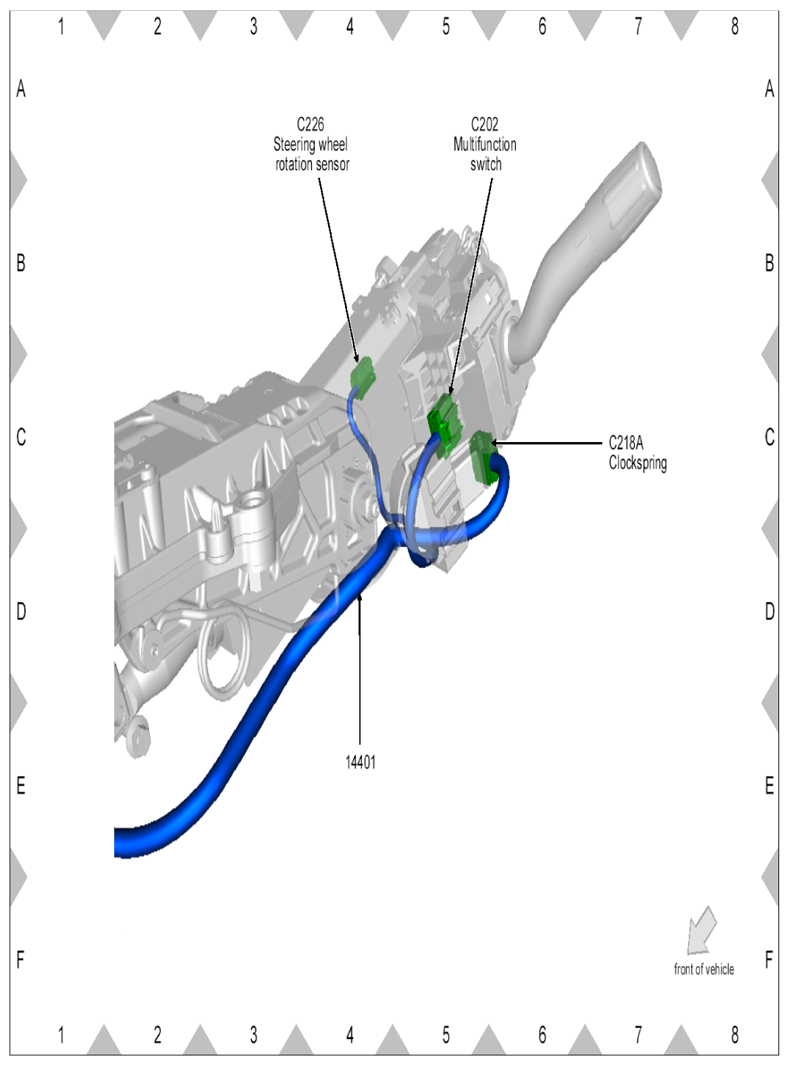

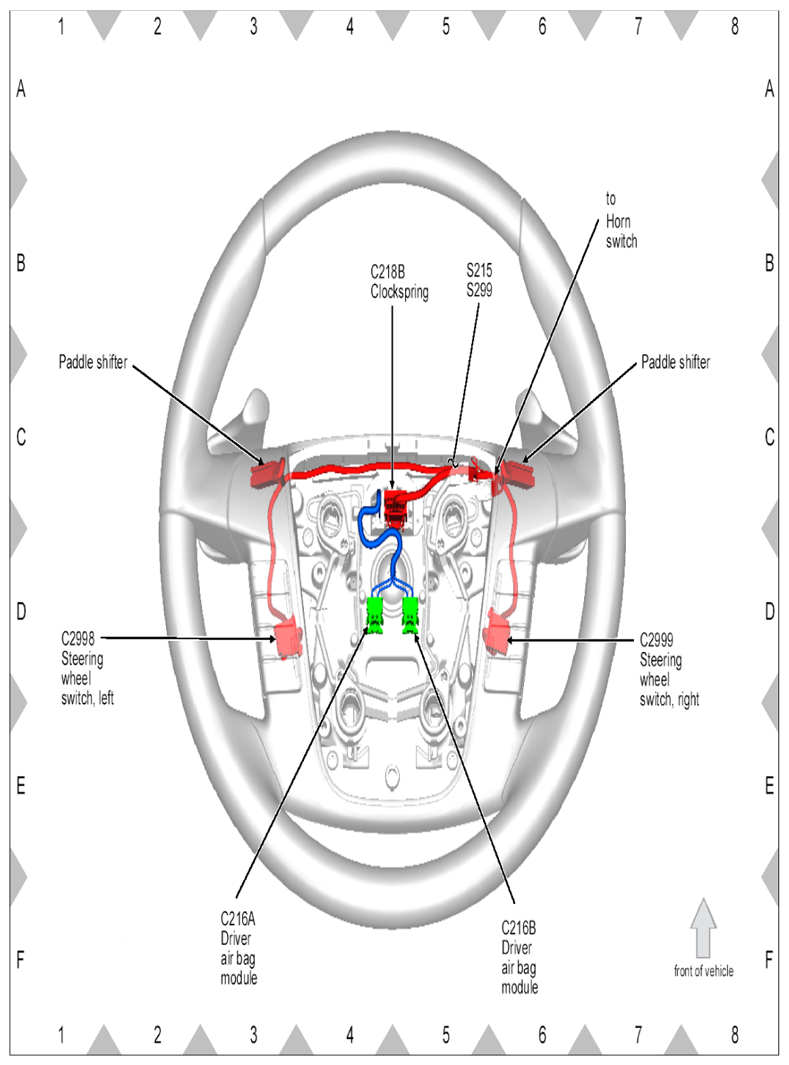

Fig 16: Identifying Steering Wheel Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

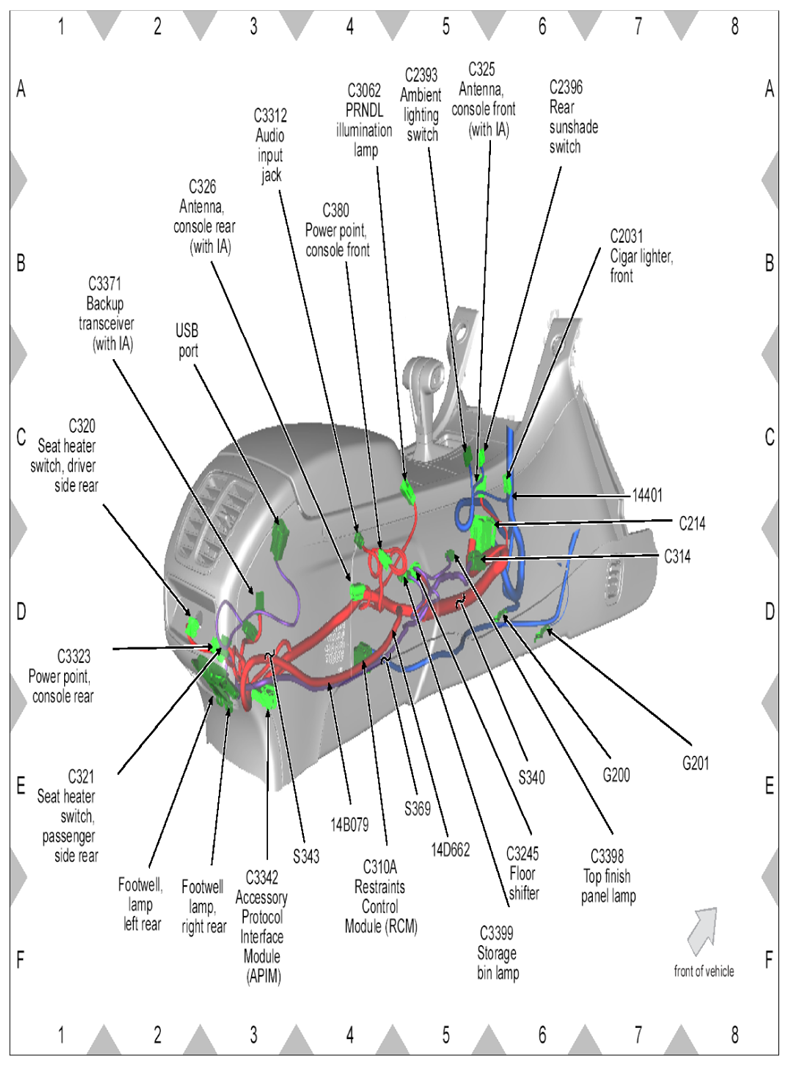

Fig 17: Identifying Center Console Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

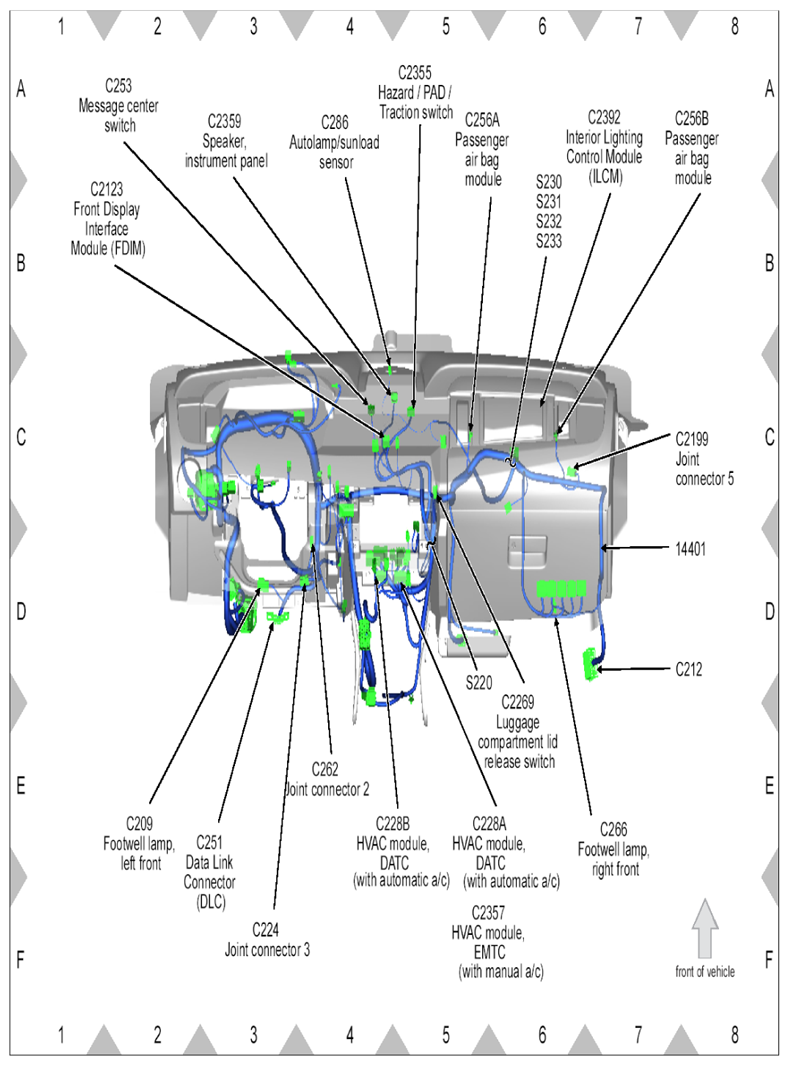

Fig 18: Identifying Instrument Panel Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.
Fig 19: Identifying LH Floor Panel Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.
Fig 20: Identifying RH Floor Panel Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

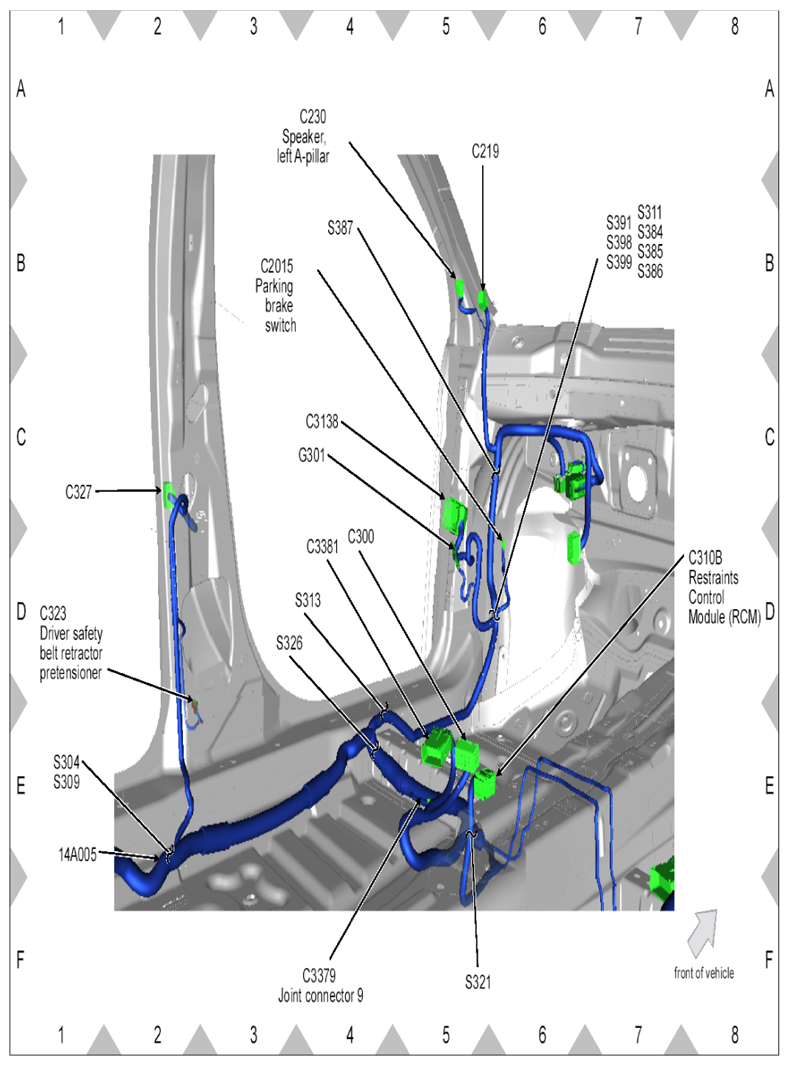

Fig 21: Identifying LH Passenger Side Wiring Harness Connector Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 22: Identifying LH Passenger Side Wiring Harness Connector Location (2 Of 2)
Courtesy of FORD MOTOR CO.

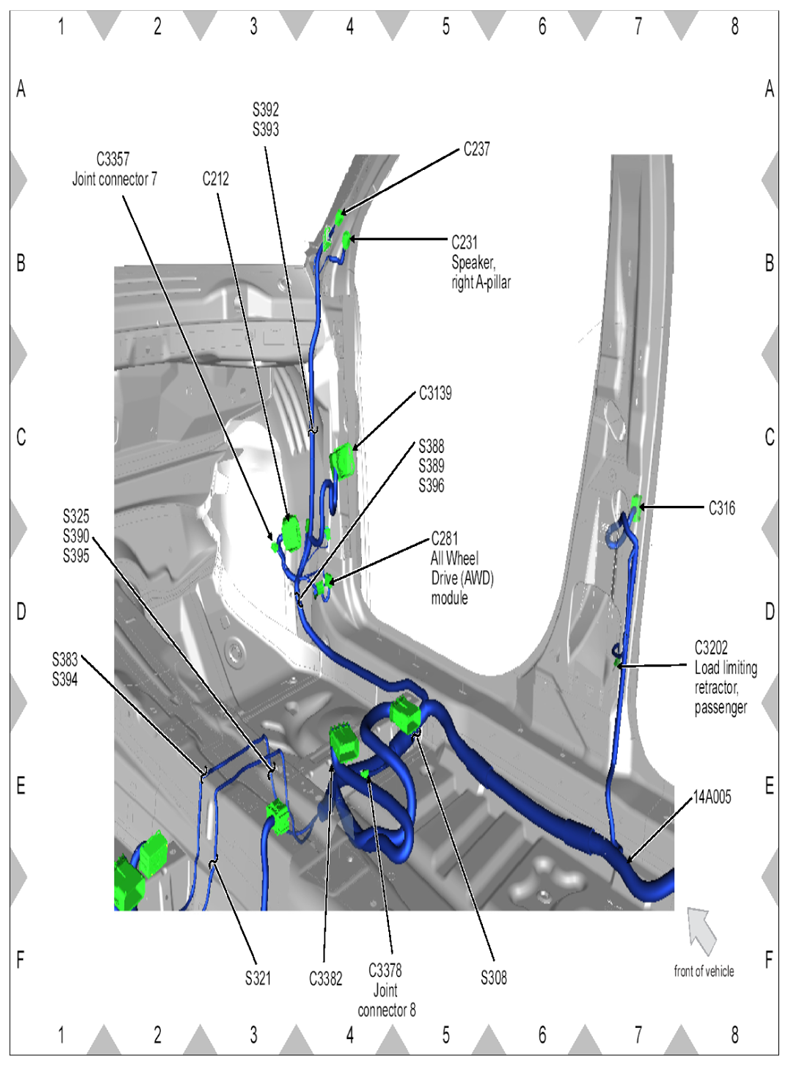

Fig 23: Identifying RH Passenger Side Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

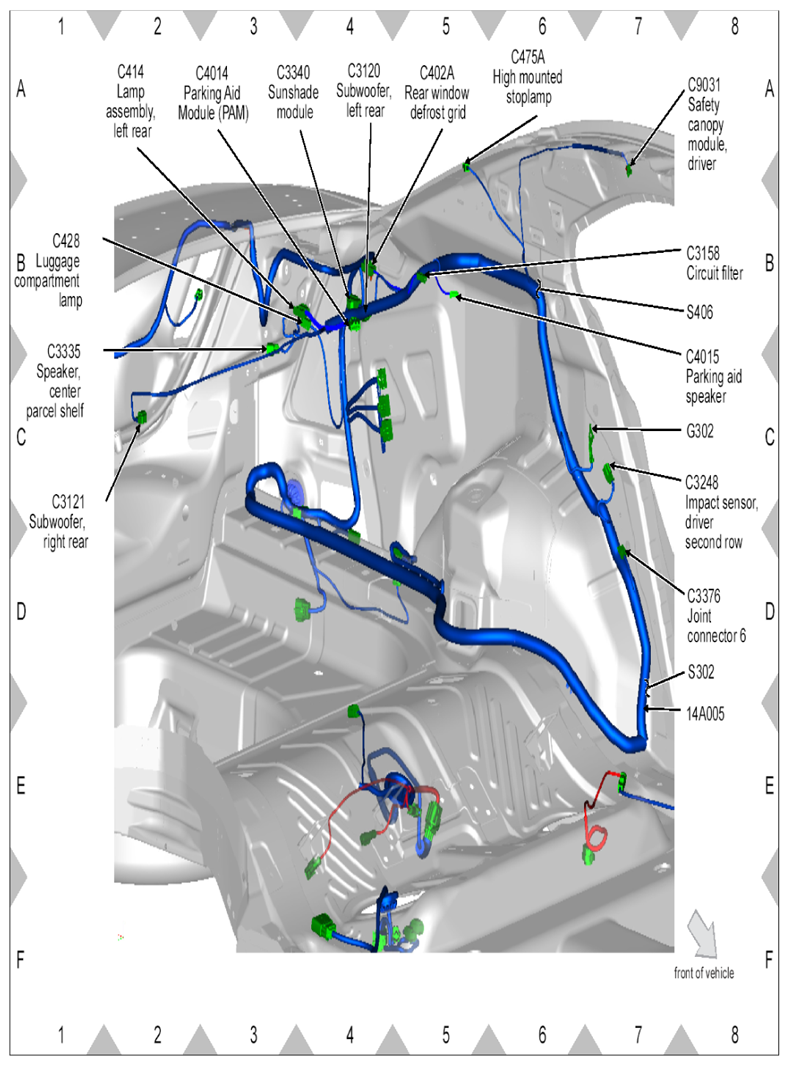

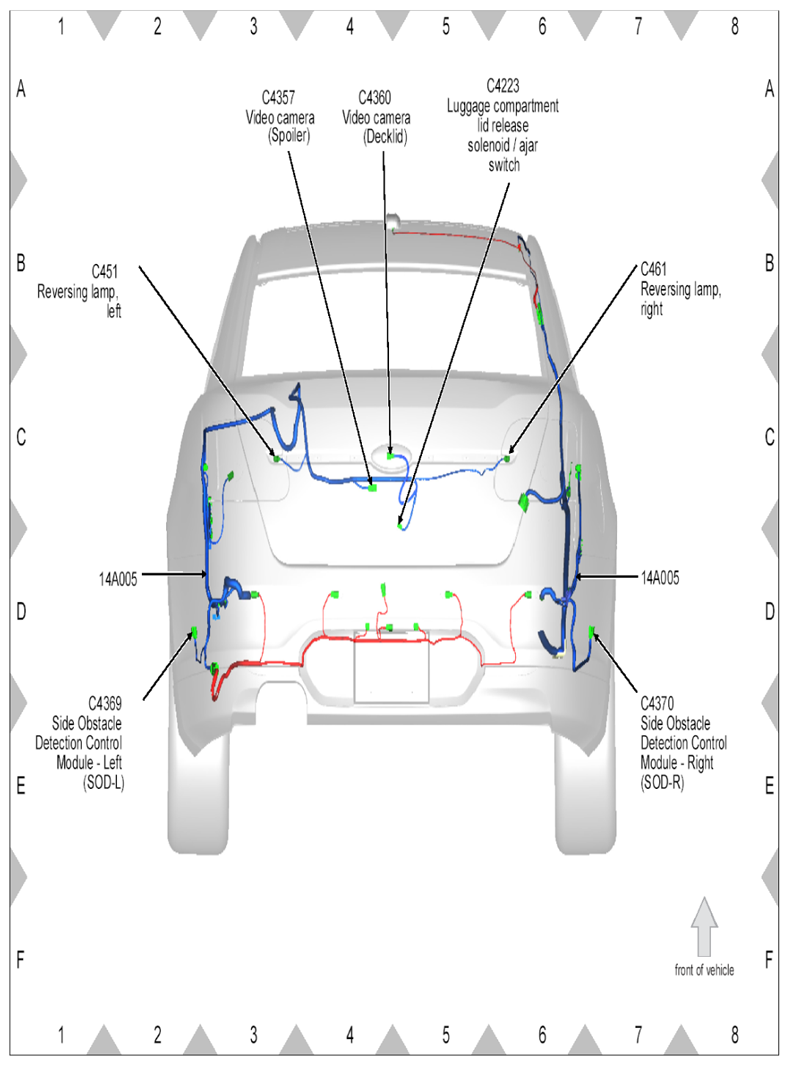

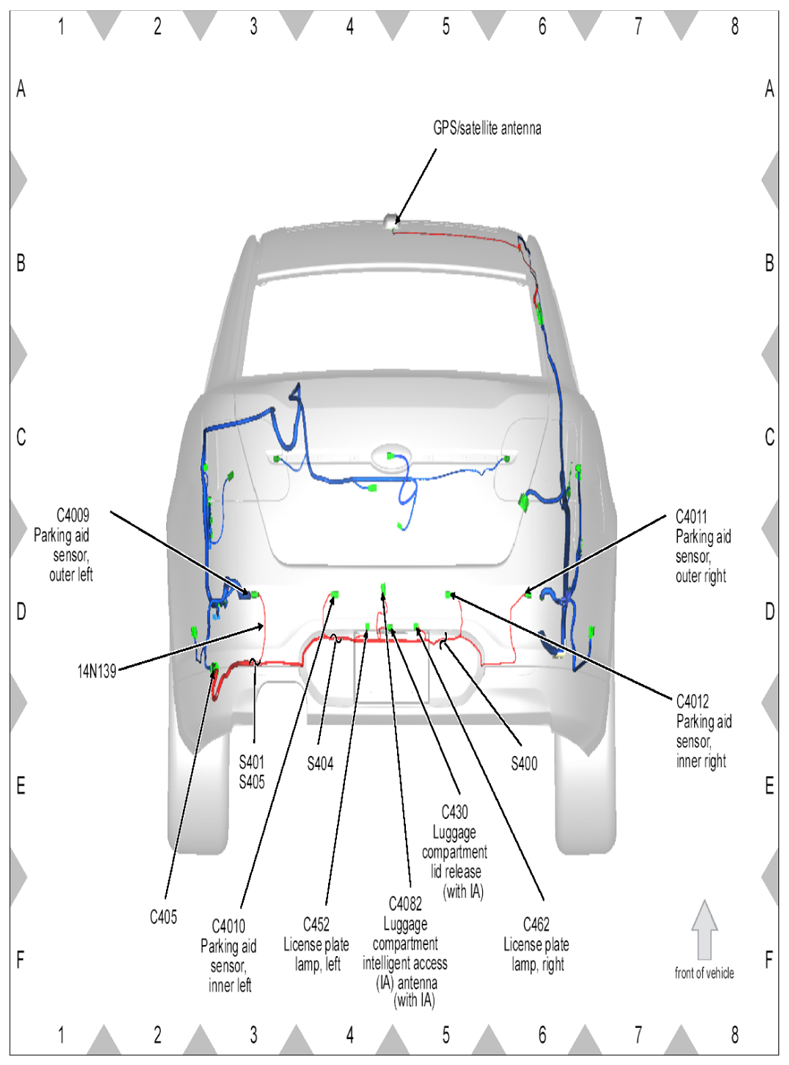

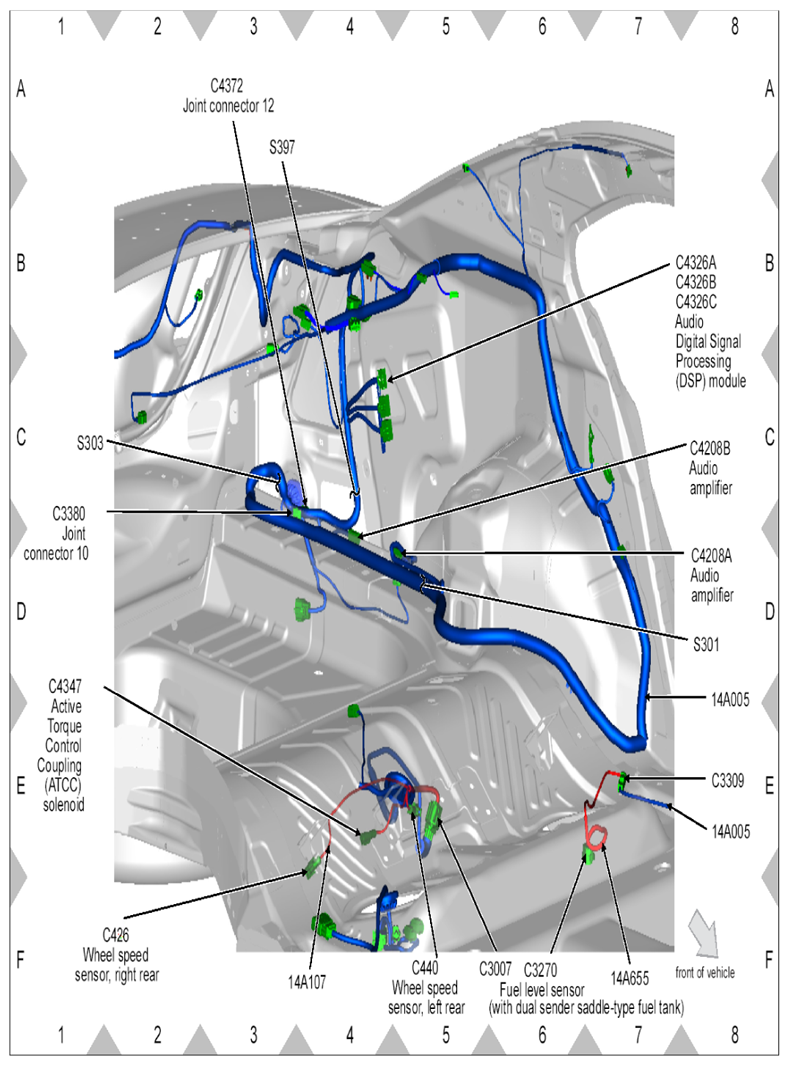

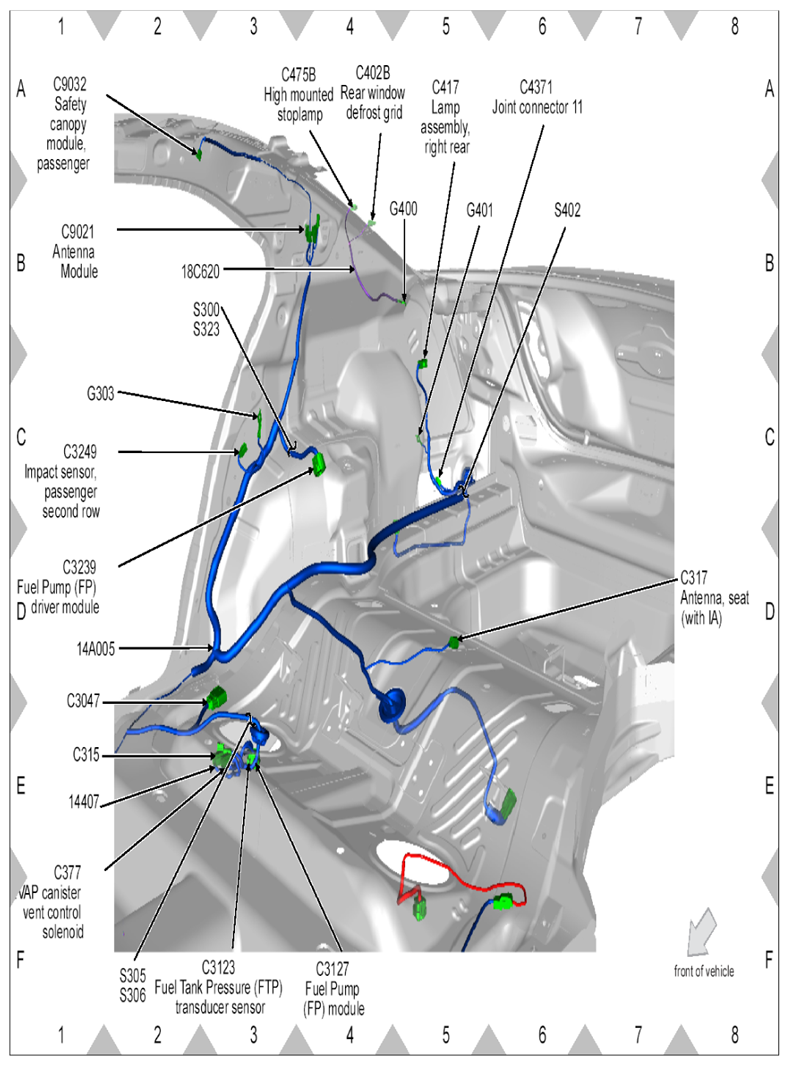

Fig 24: Identifying Vehicle Back Side Wiring Harness Connector Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 25: Identifying Vehicle Back Side Wiring Harness Connector Location (2 Of 2)
Courtesy of FORD MOTOR CO.

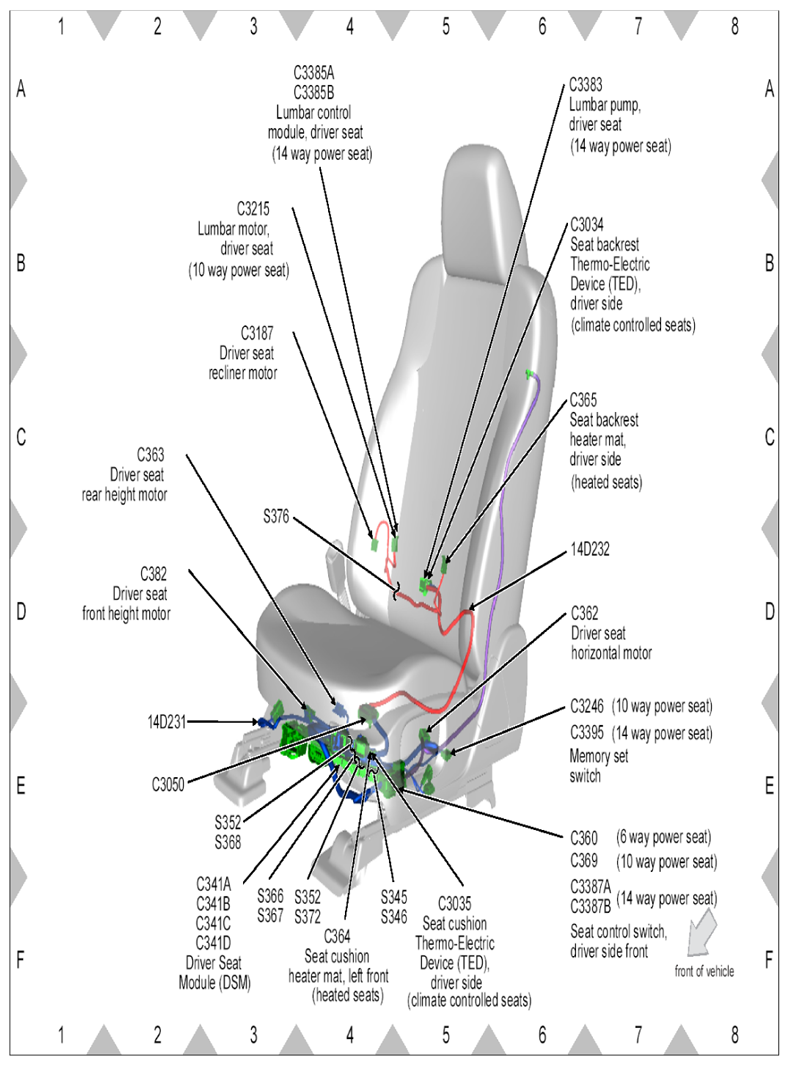

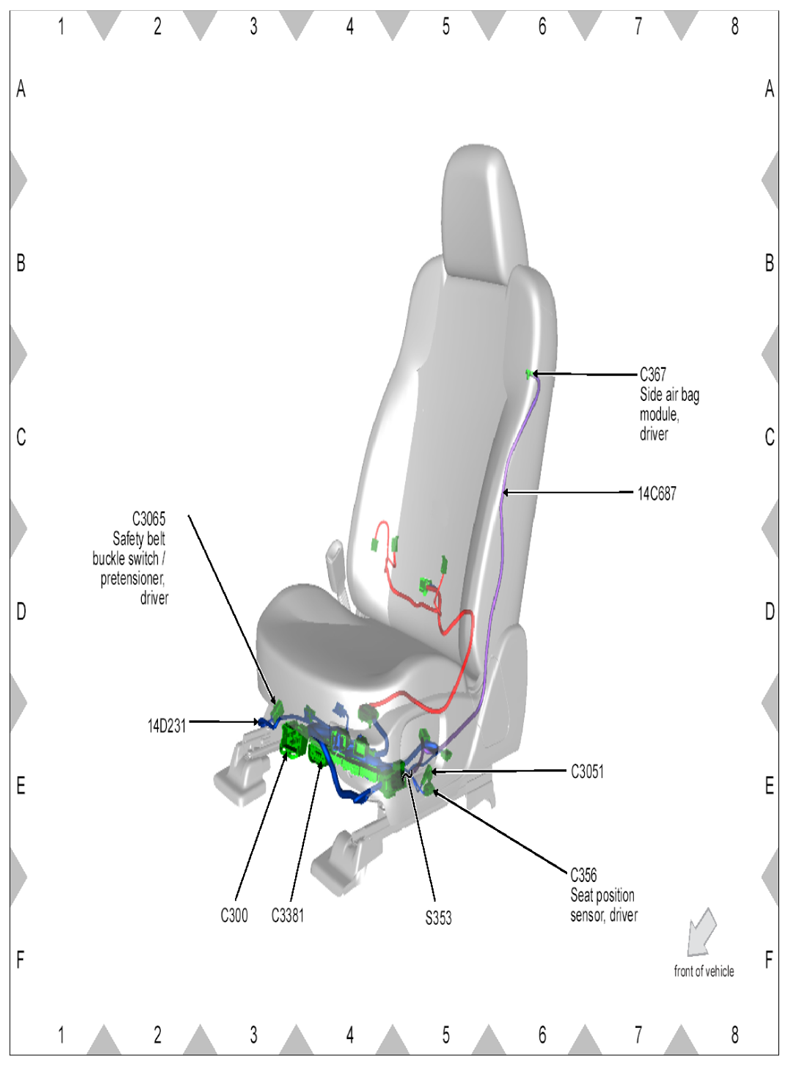

Fig 26: Identifying Driver Seat Wiring Harness Connector Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 27: Identifying Driver Seat Wiring Harness Connector Location (2 Of 2)
Courtesy of FORD MOTOR CO.

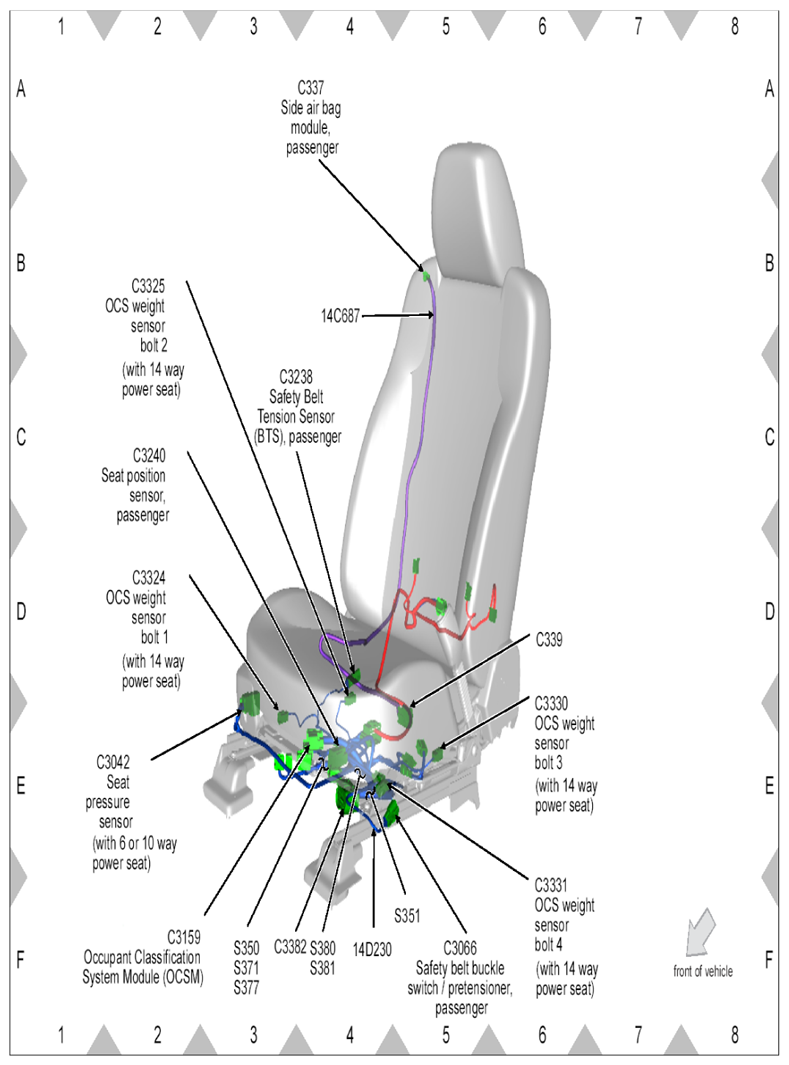

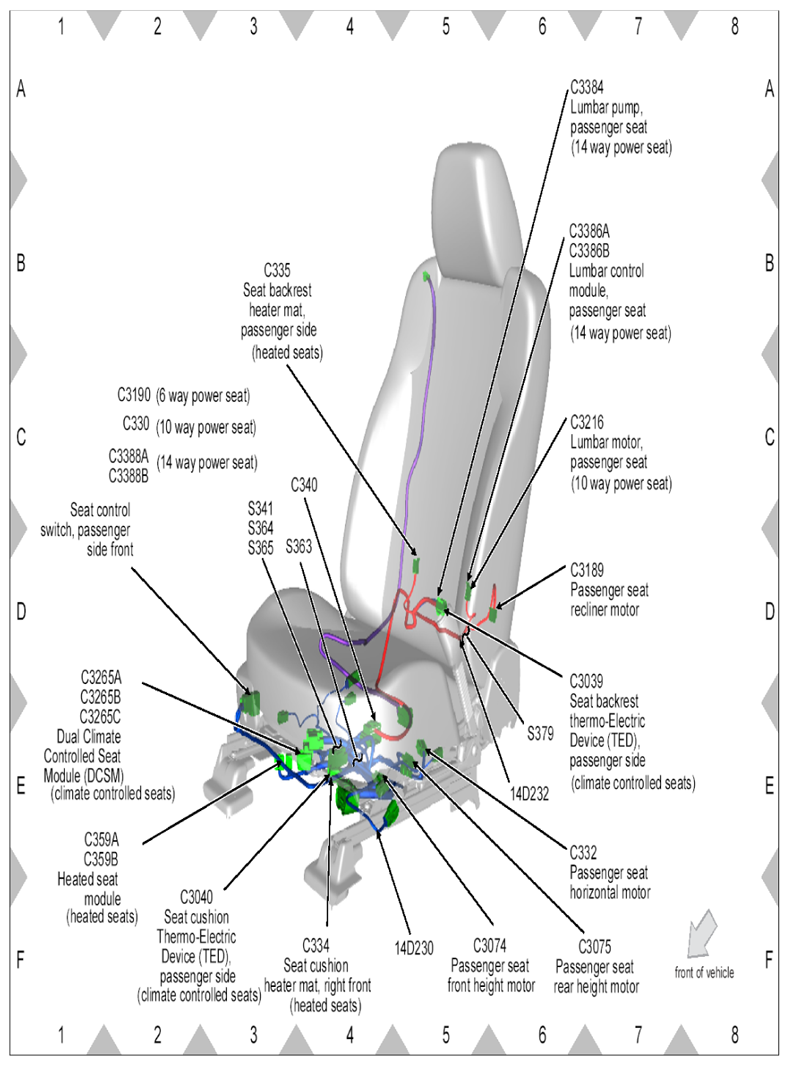

Fig 28: Identifying Passenger Seat Wiring Harness Connector Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 29: Identifying Passenger Seat Wiring Harness Connector Location (2 Of 2)
Courtesy of FORD MOTOR CO.

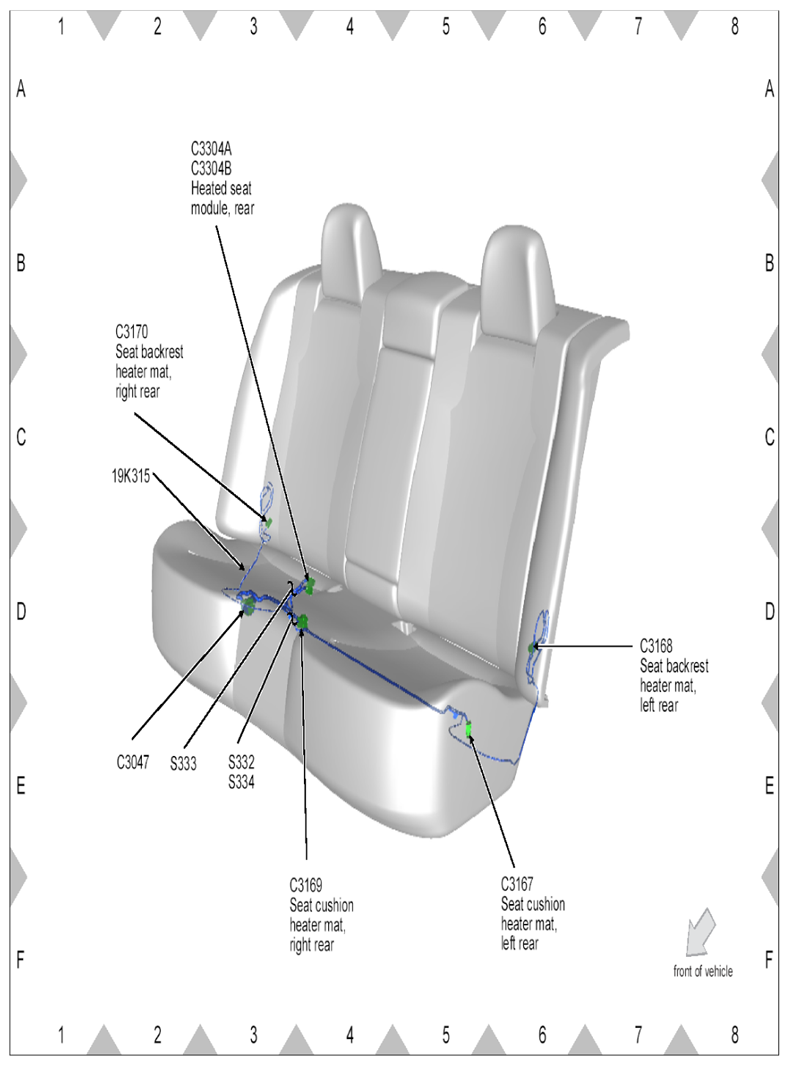

Fig 30: Identifying Rear Passenger Seat Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

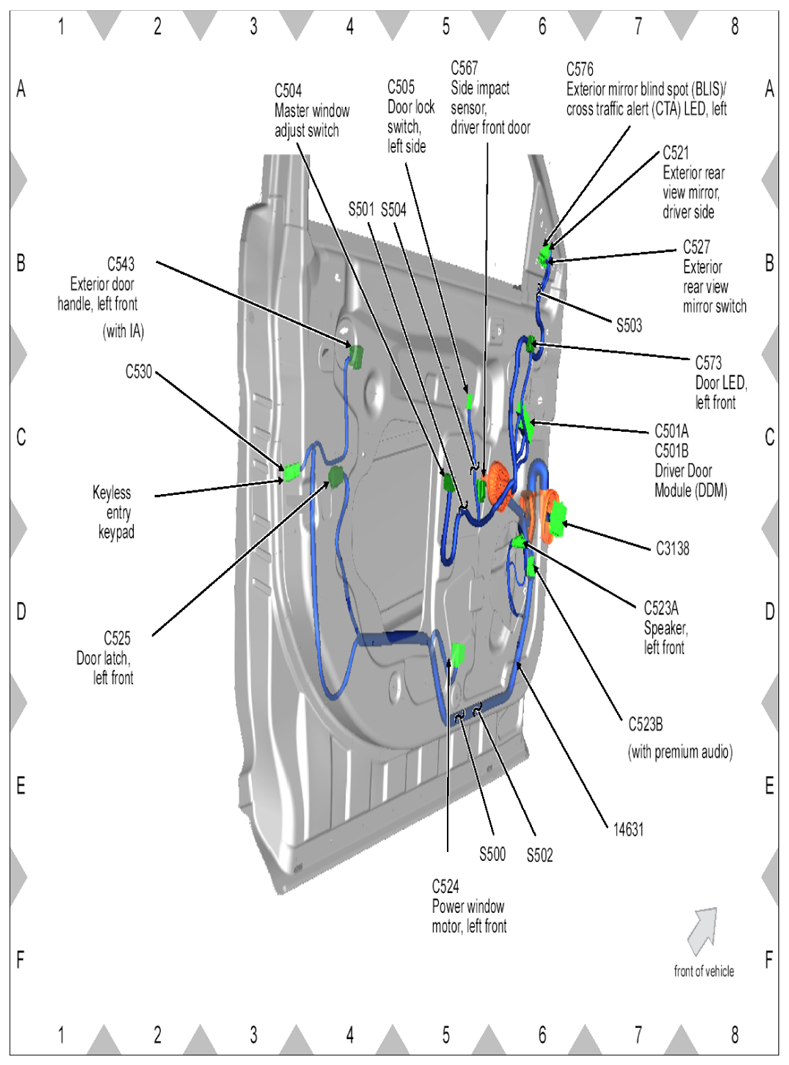

Fig 31: Identifying LH Driver Side Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

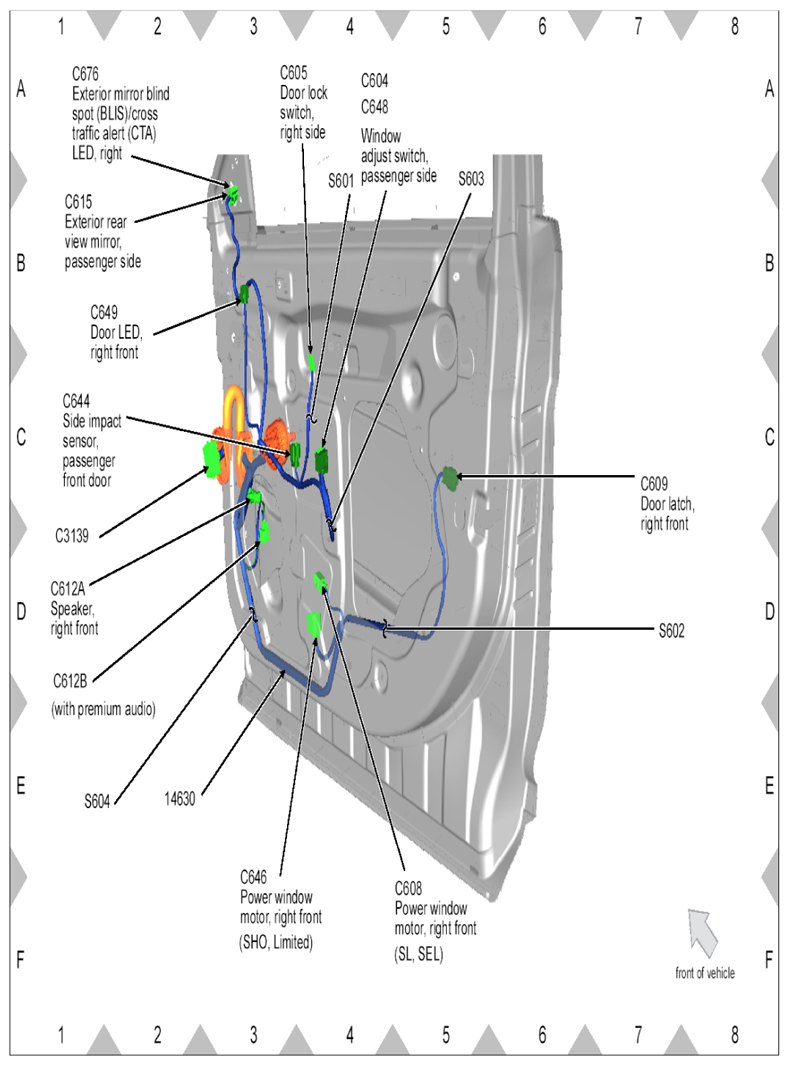

Fig 32: Identifying RH Passenger Side Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

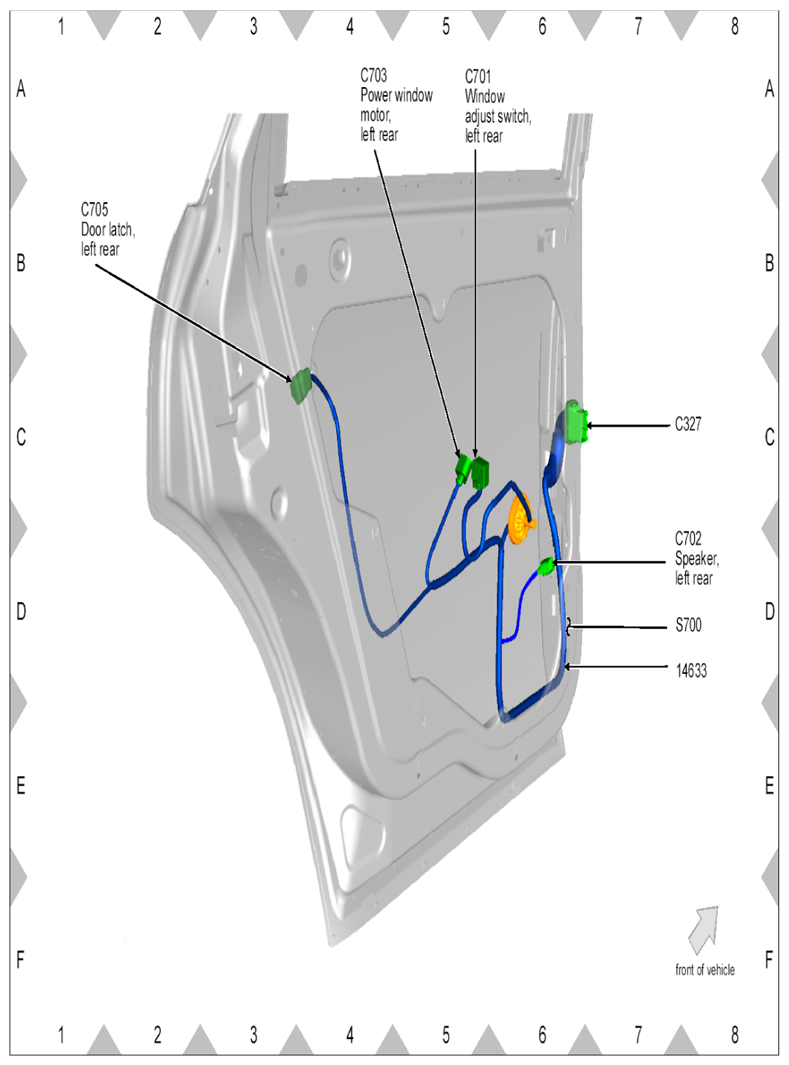

Fig 33: Identifying LH Rear Passenger Side Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.
Fig 34: Identifying RH Rear Passenger Side Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

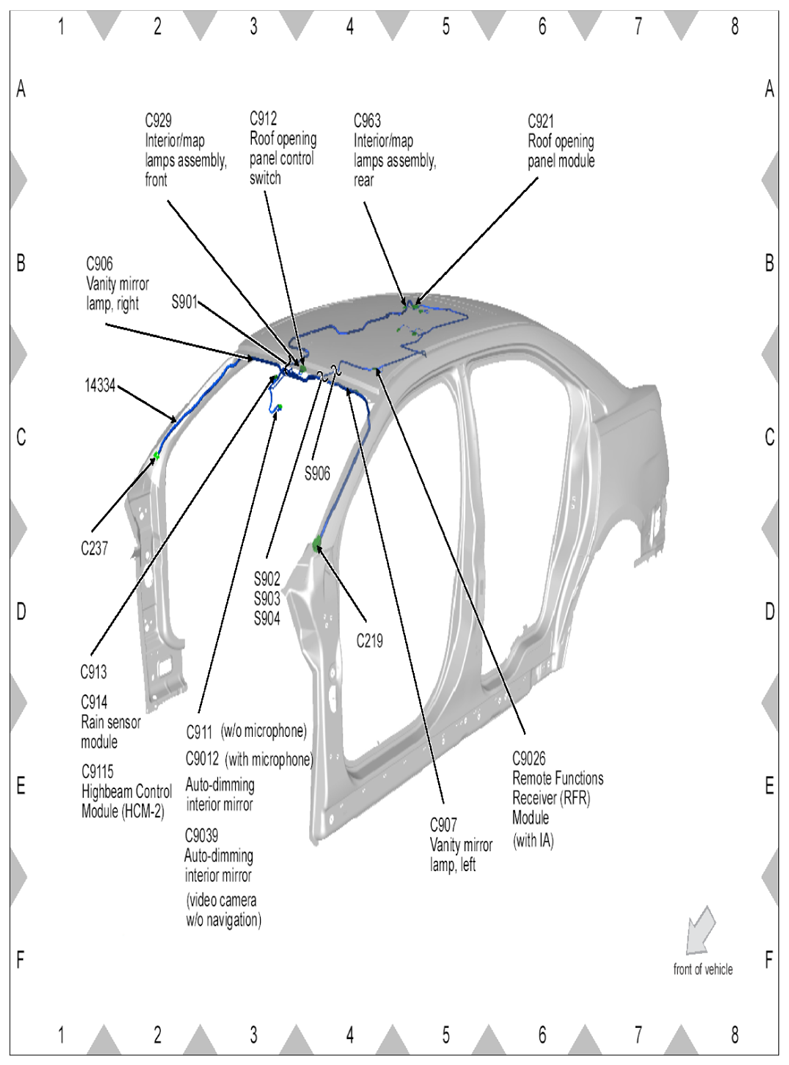

Fig 35: Identifying Roof Panel Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.
