Component Location Views
Component Location Views
Fig 1: Engine Compartment Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 2: Engine Compartment Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

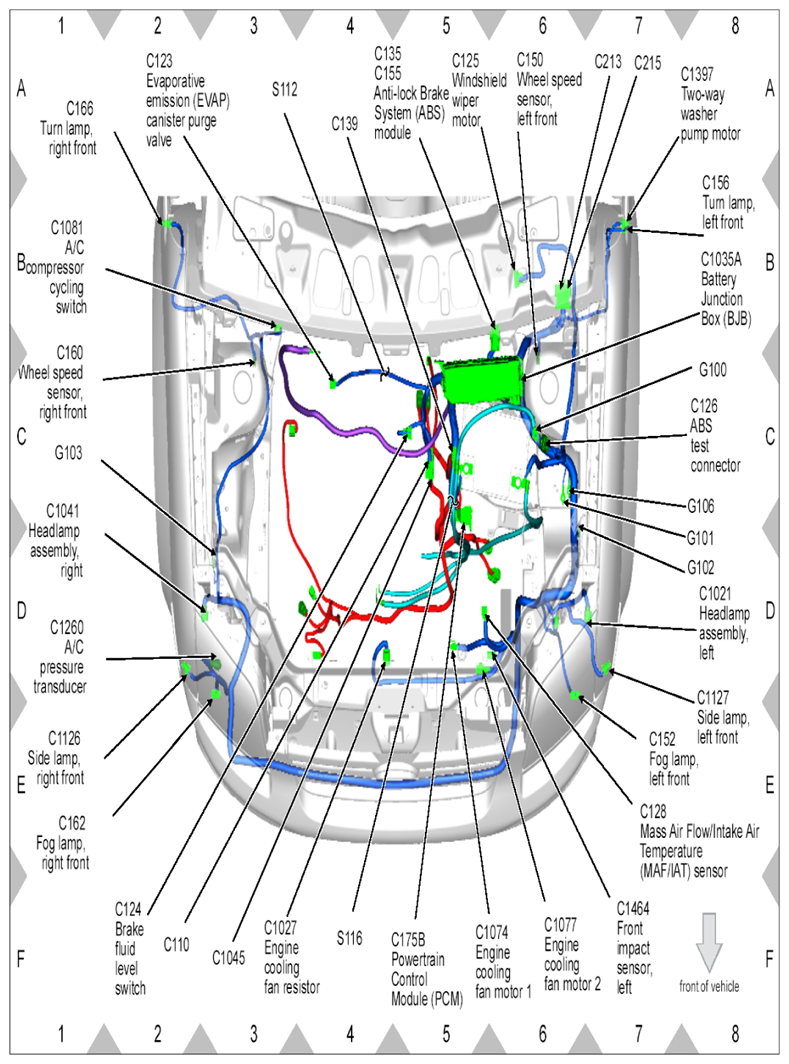

Fig 3: Vehicle Front Body Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

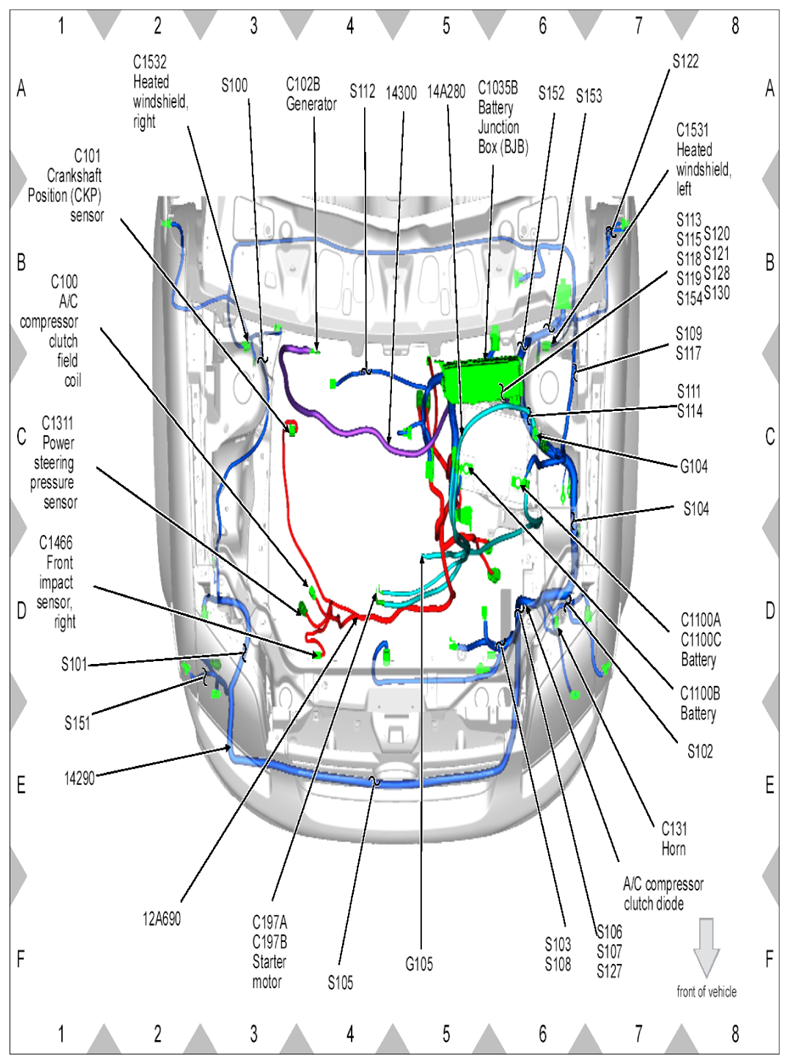

Fig 4: Vehicle Front Body Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

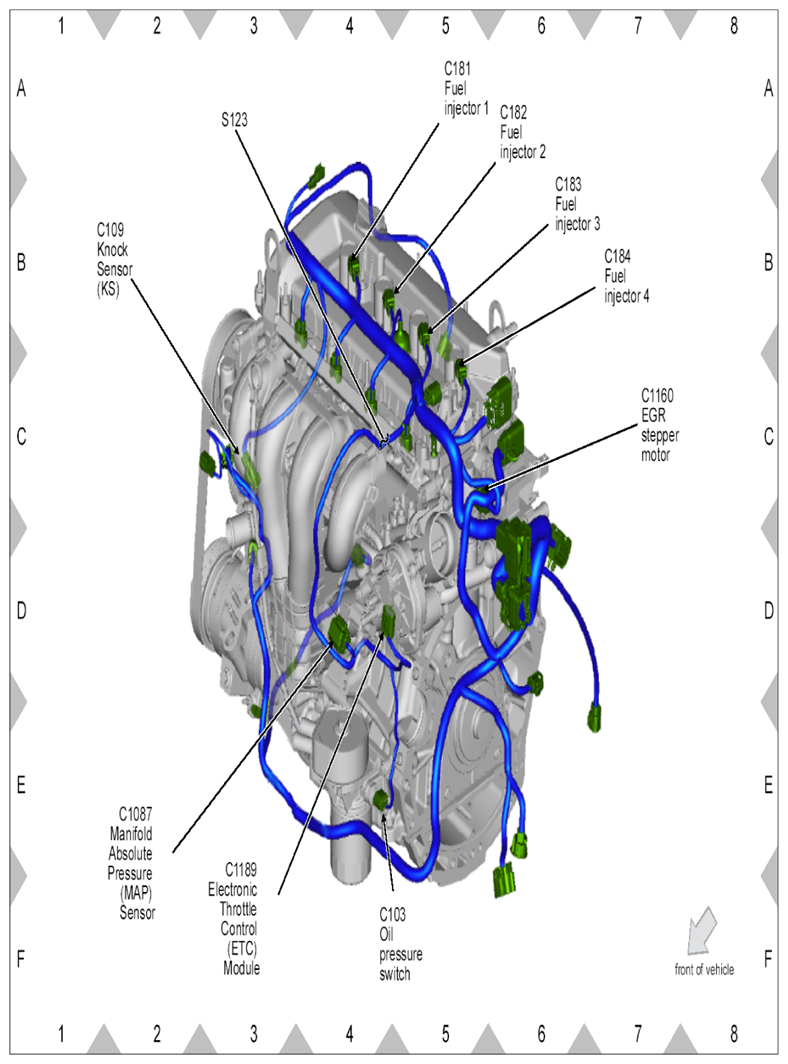

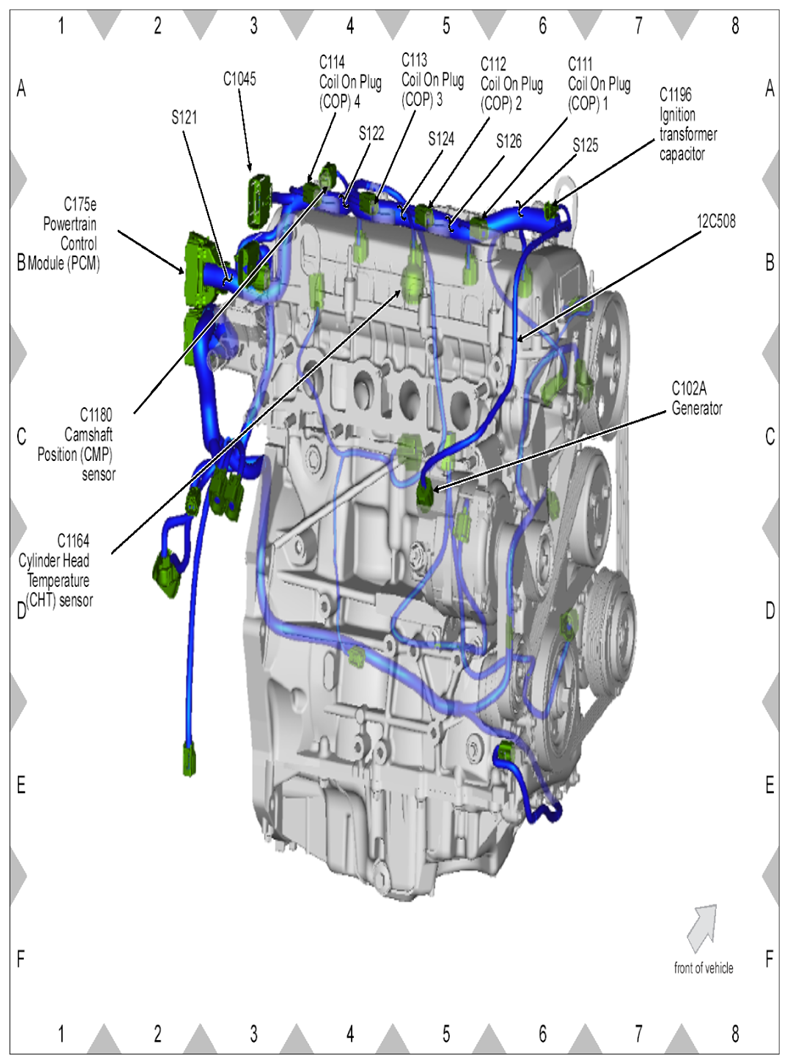

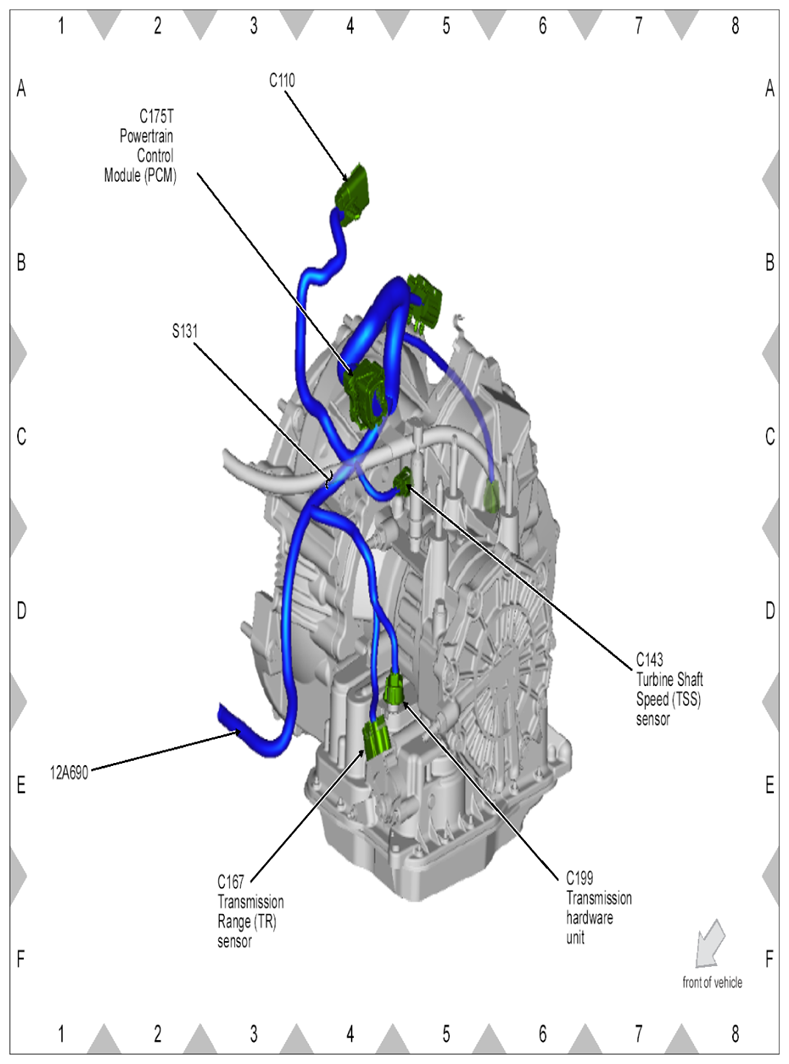

Fig 5: Engine Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

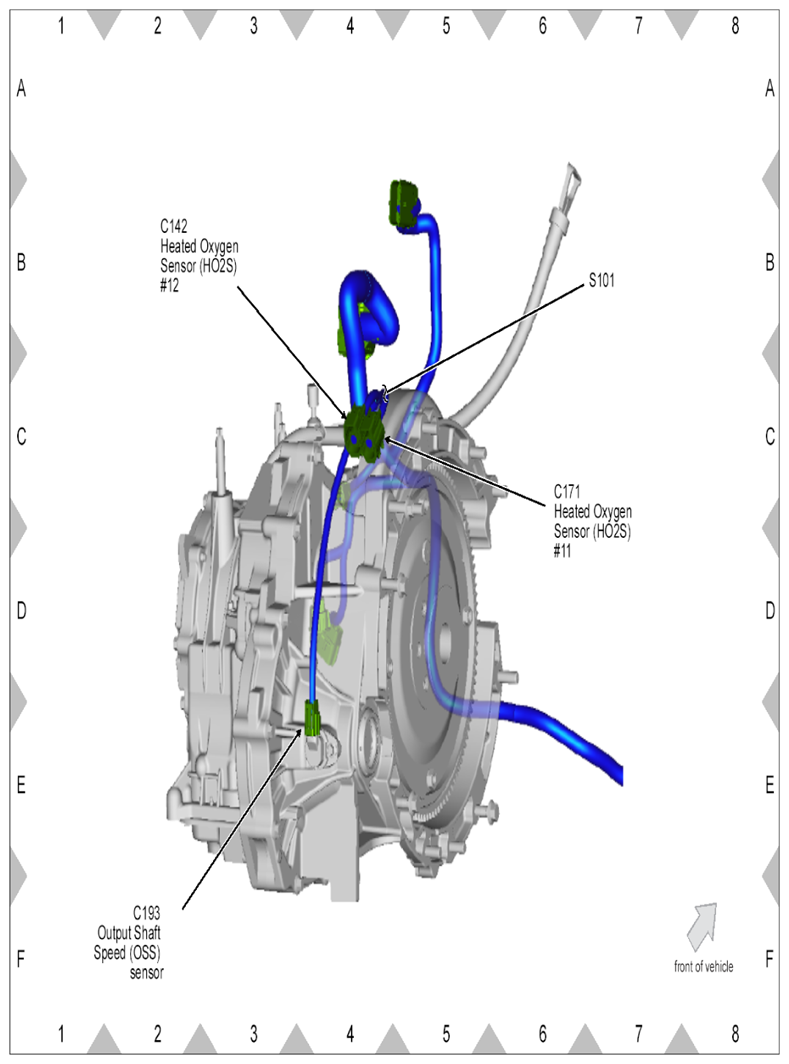

Fig 6: Flywheel Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

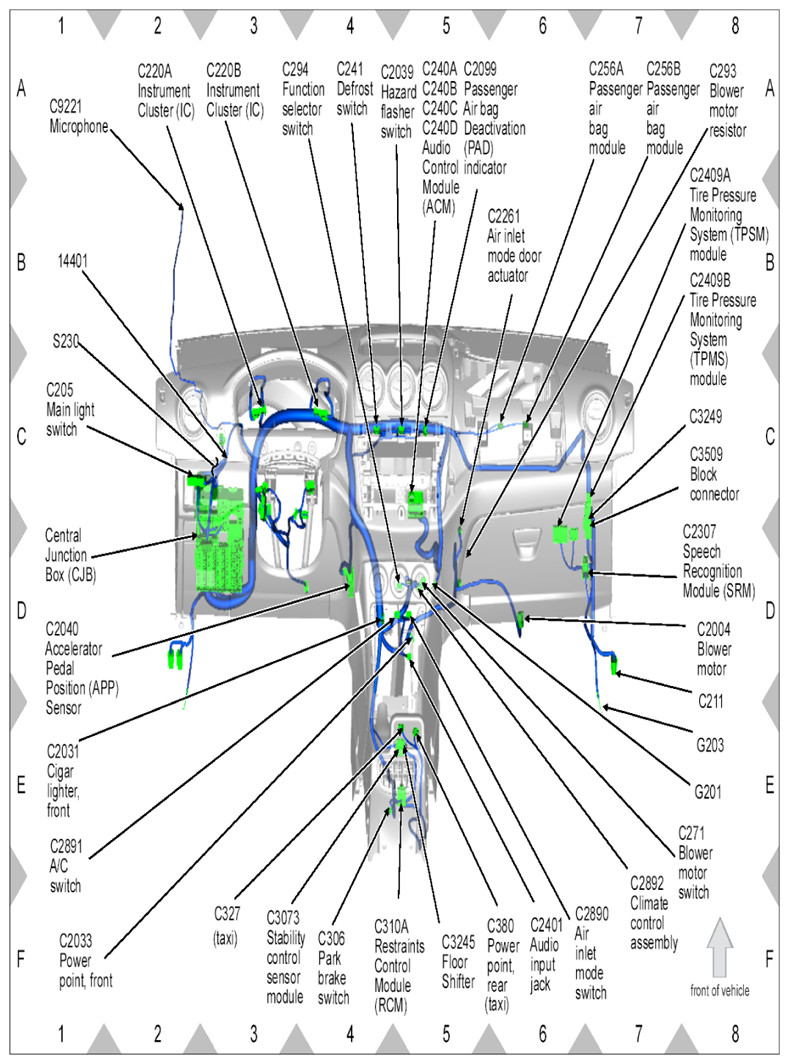

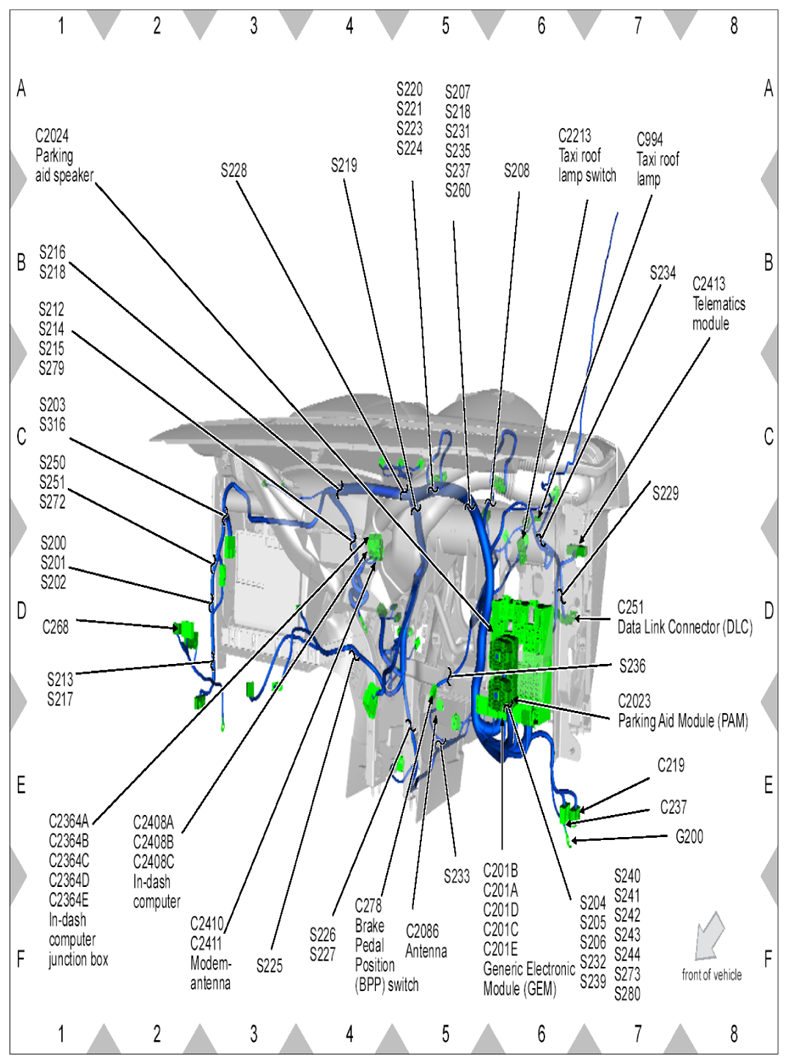

Fig 7: Dashboard Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 8: Dashboard Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

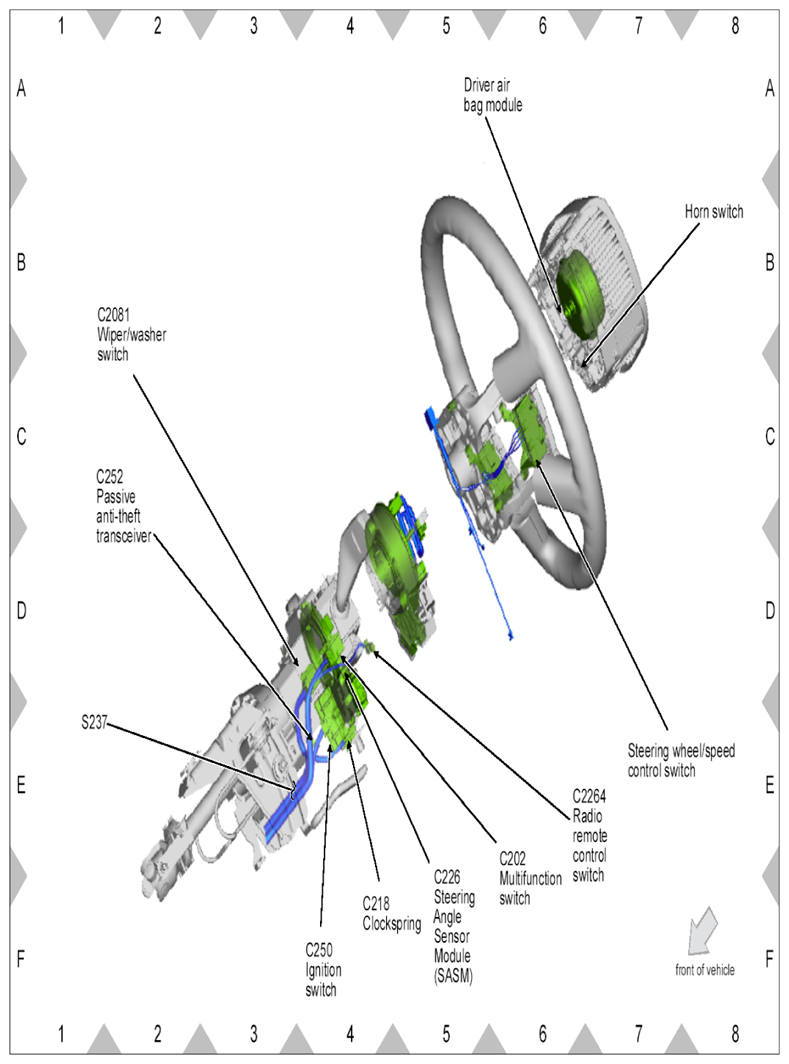

Fig 9: Steering Wheel Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

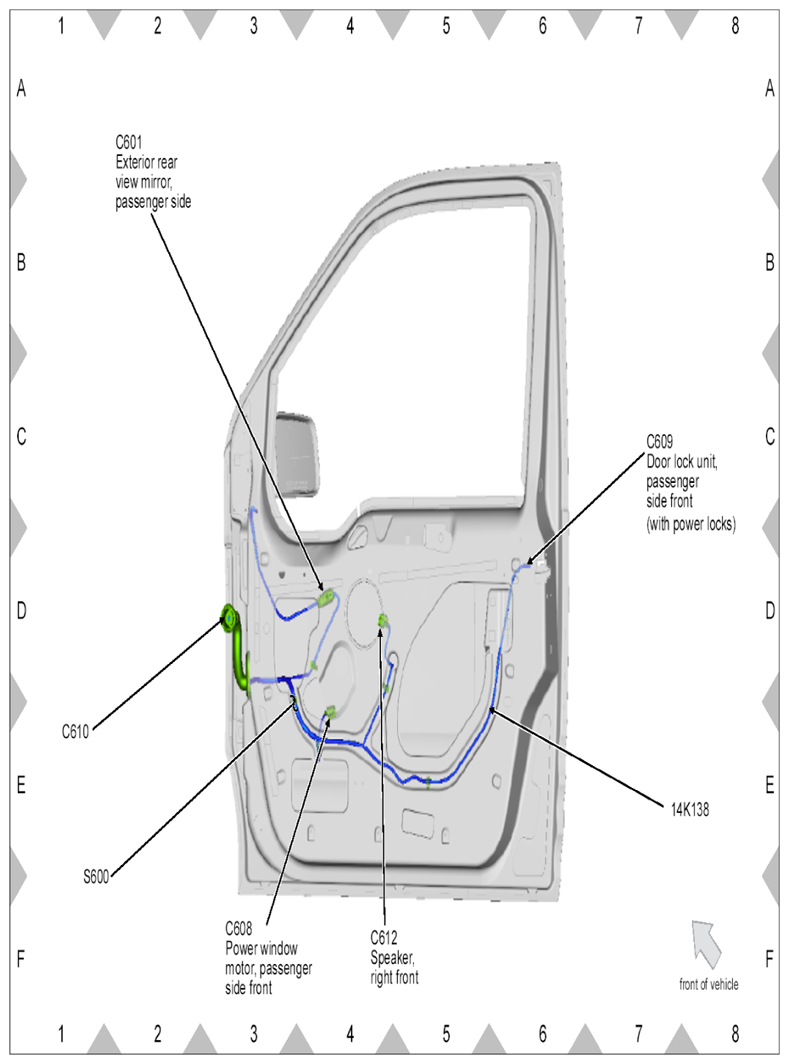

Fig 10: Right Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

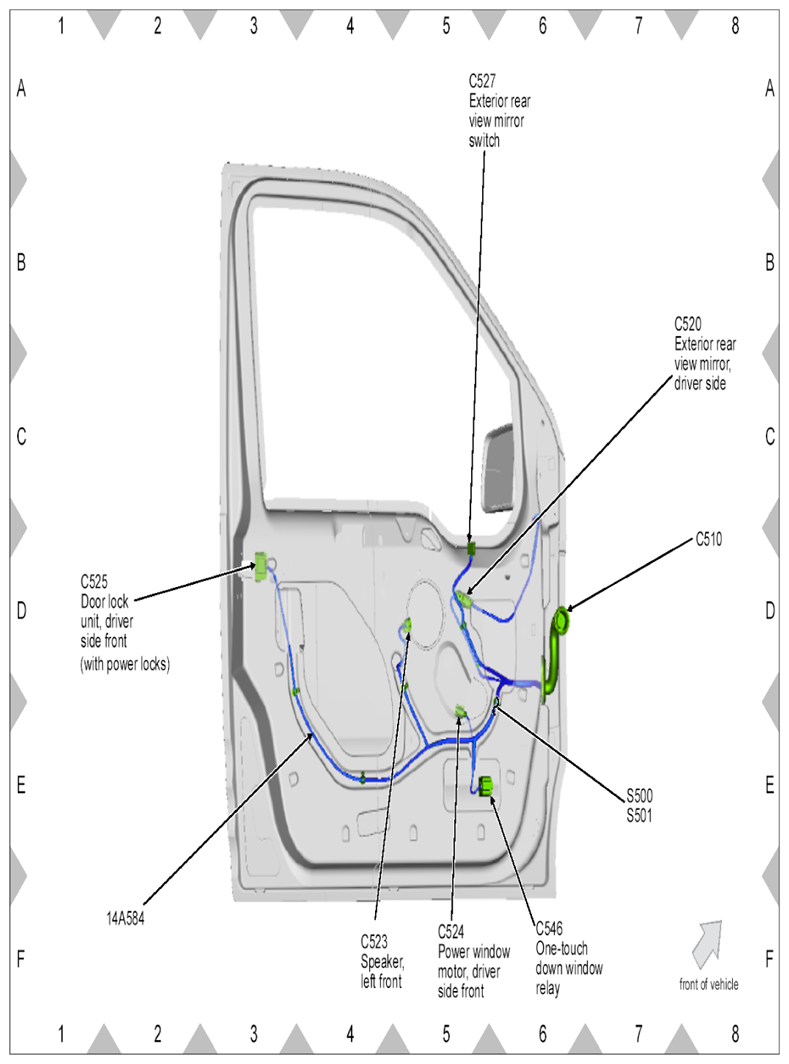

Fig 11: Left Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

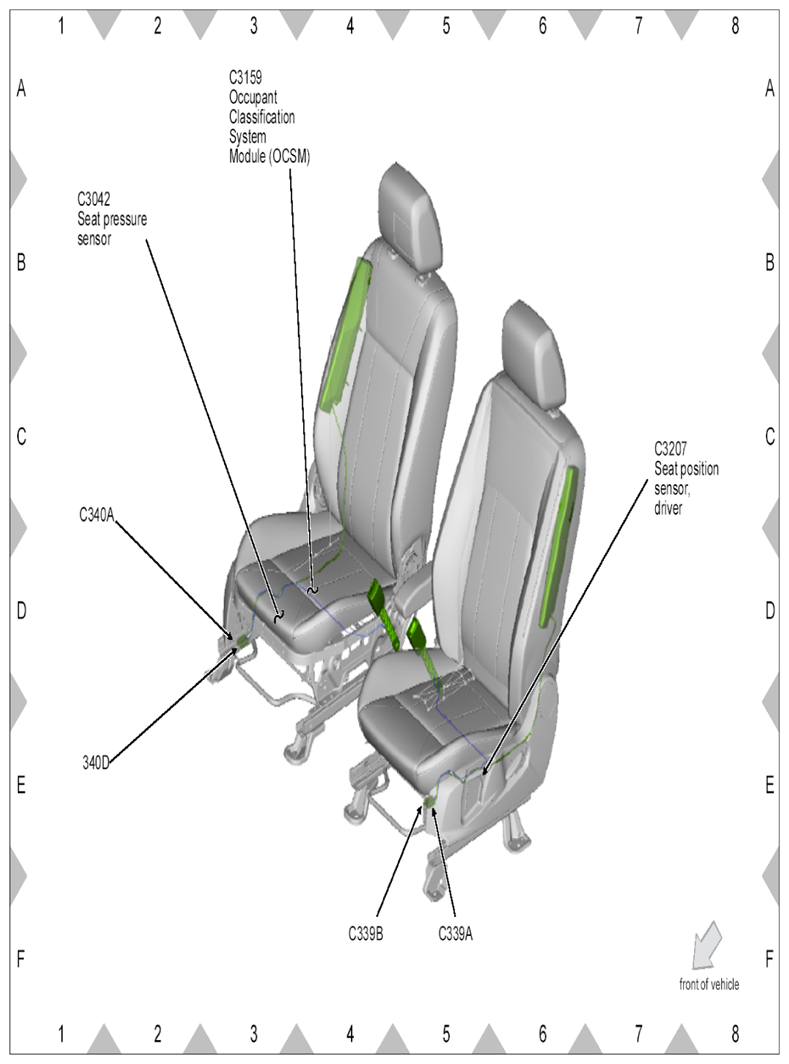

Fig 12: Seat Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

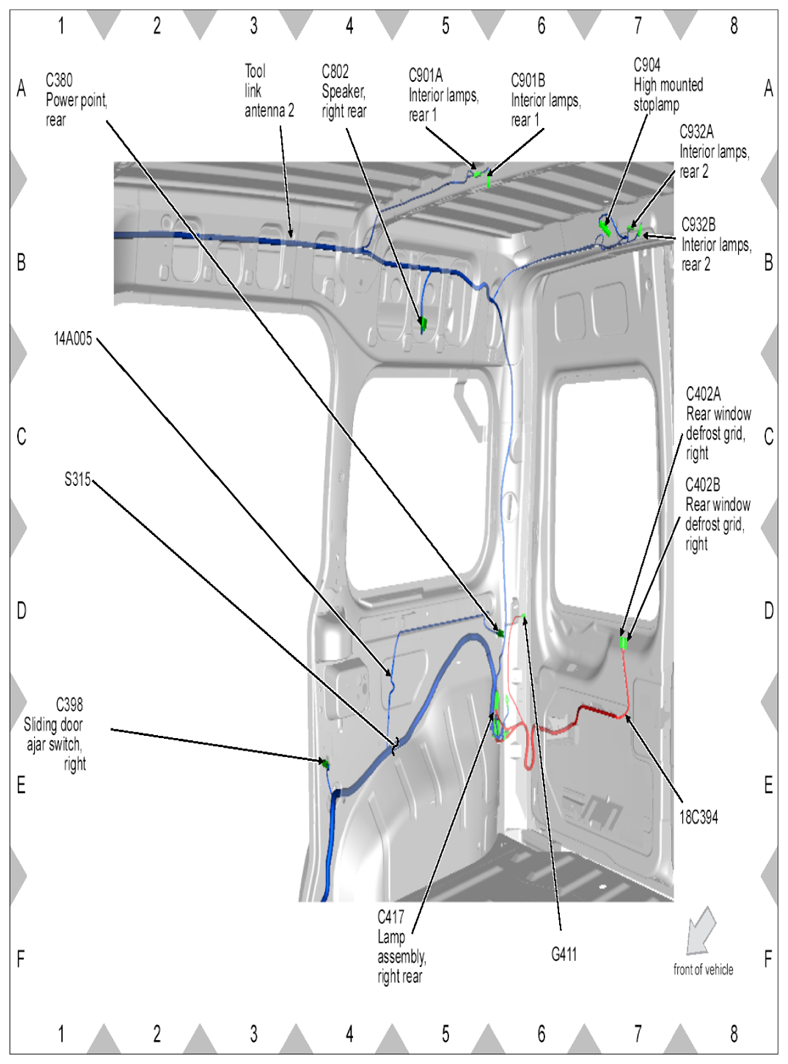

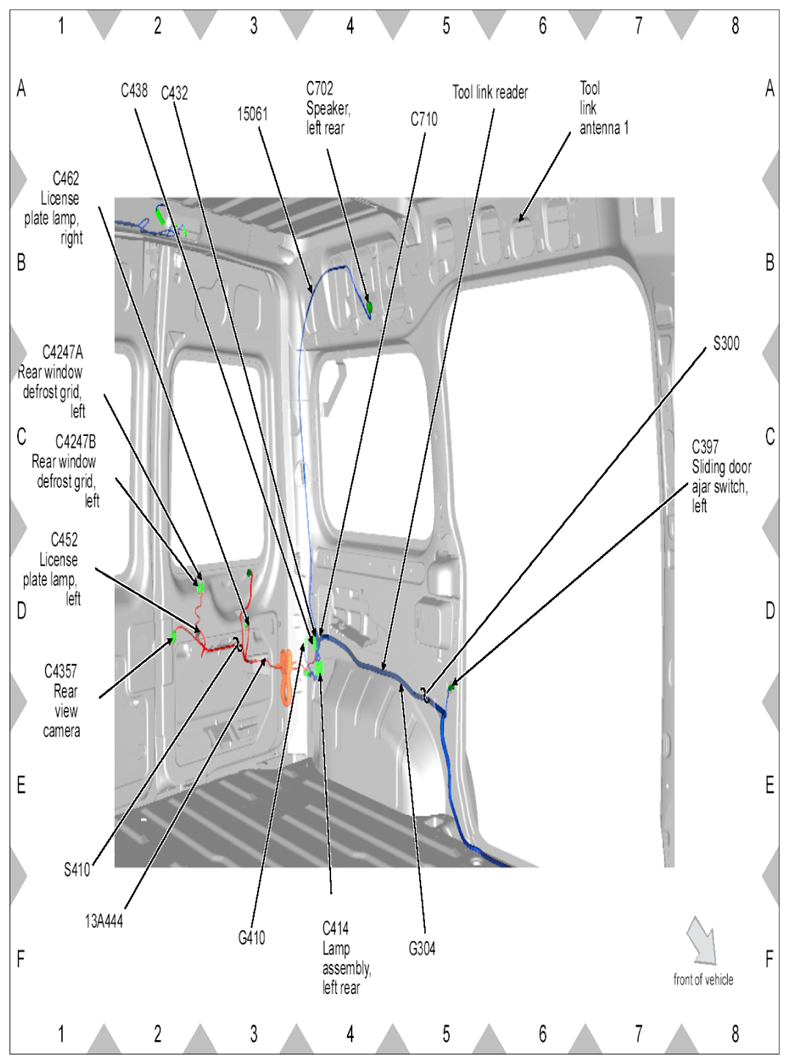

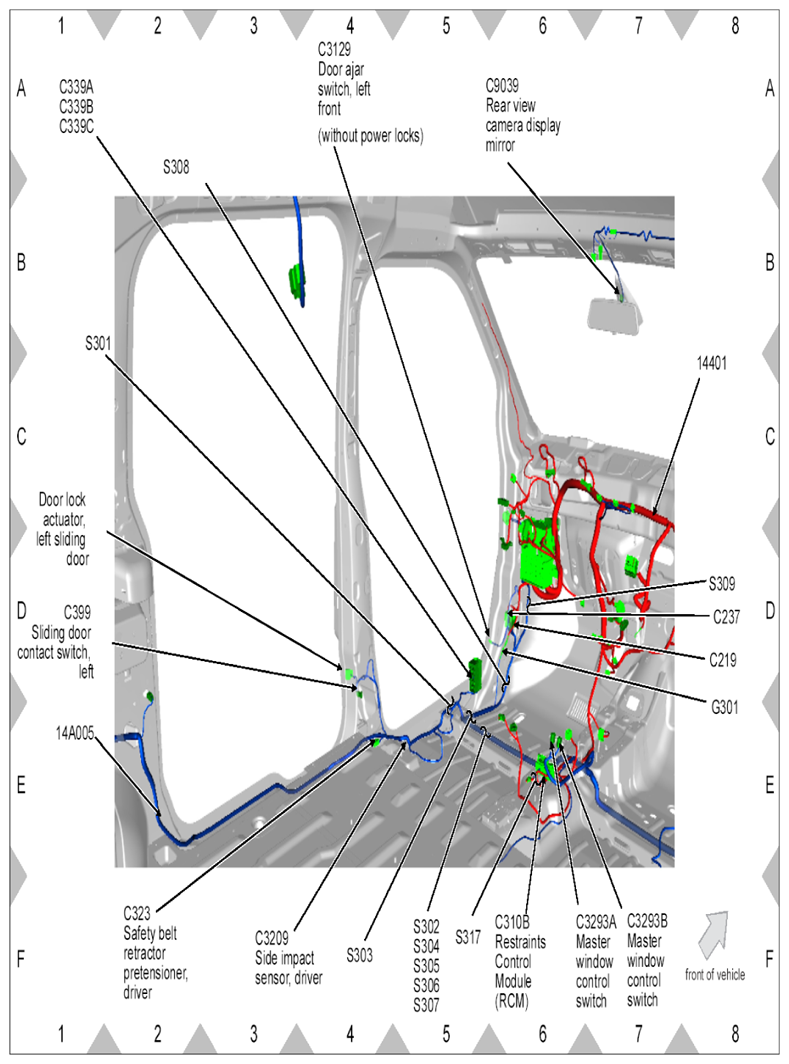

Fig 13: Vehicle Interior Wiring Harness Connectors Location (1 Of 4)
Courtesy of FORD MOTOR CO.

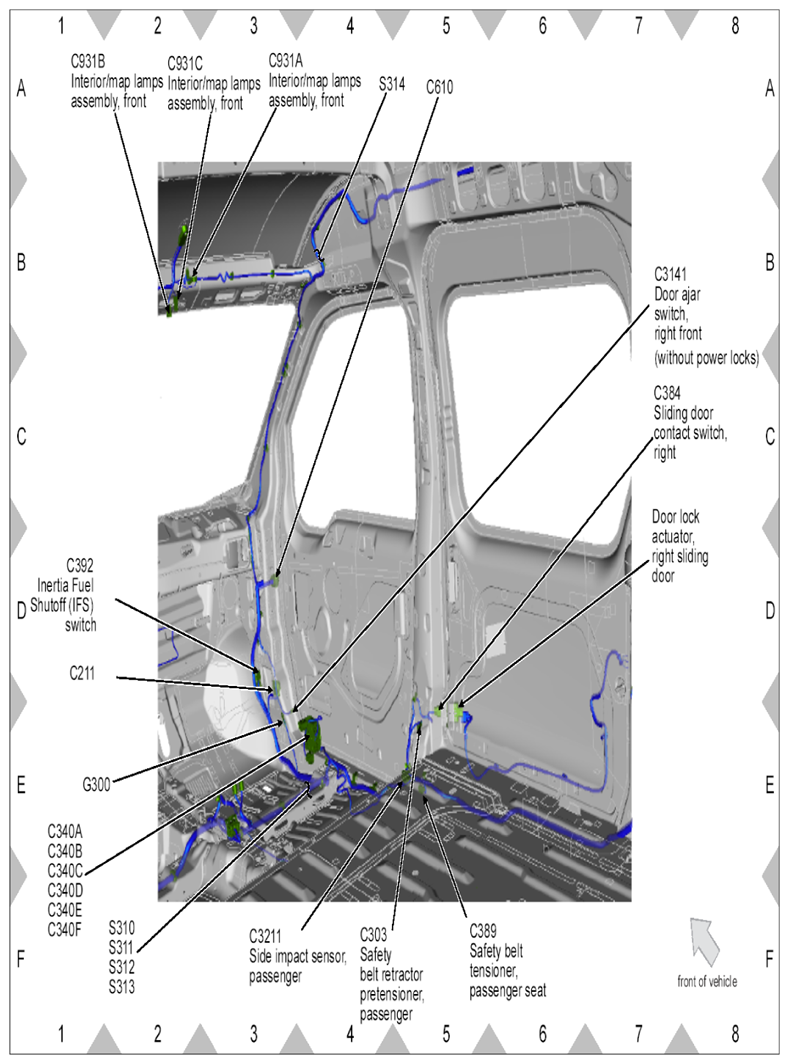

Fig 14: Vehicle Interior Wiring Harness Connectors Location (2 Of 4)
Courtesy of FORD MOTOR CO.

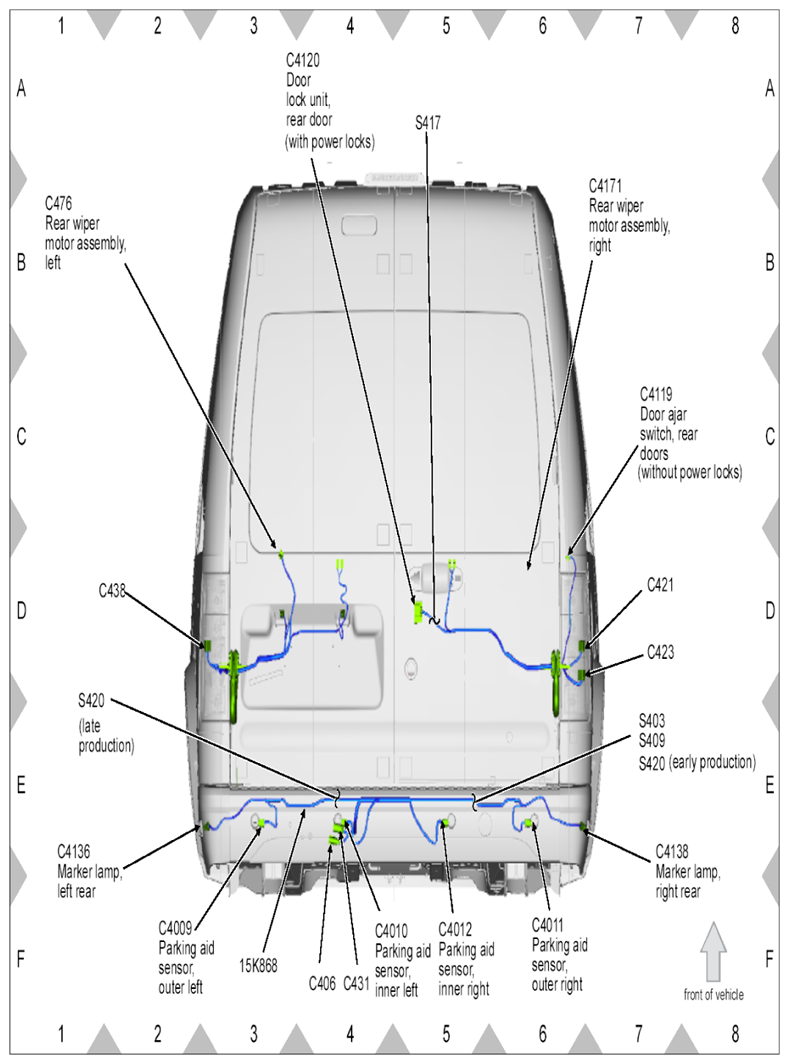

Fig 15: Vehicle Interior Wiring Harness Connectors Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 16: Vehicle Interior Wiring Harness Connectors Location (4 Of 4)
Courtesy of FORD MOTOR CO.
Fig 17: Wiper Motor Assembly Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

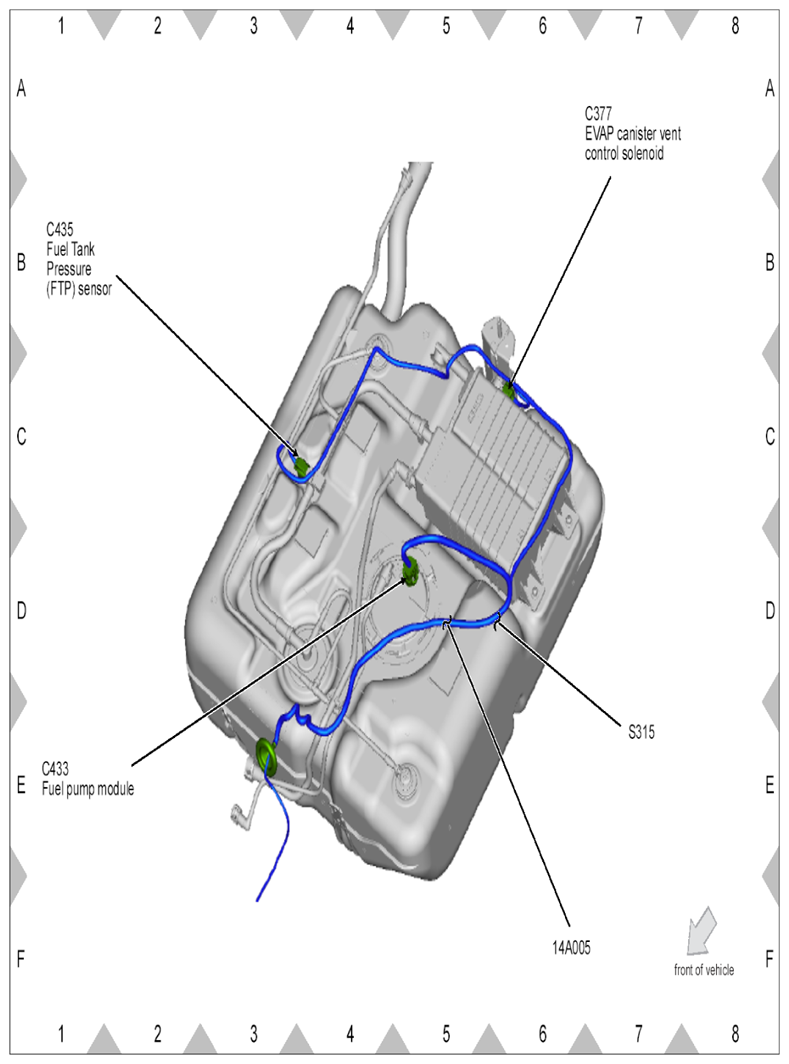

Fig 18: Fuel Tank Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

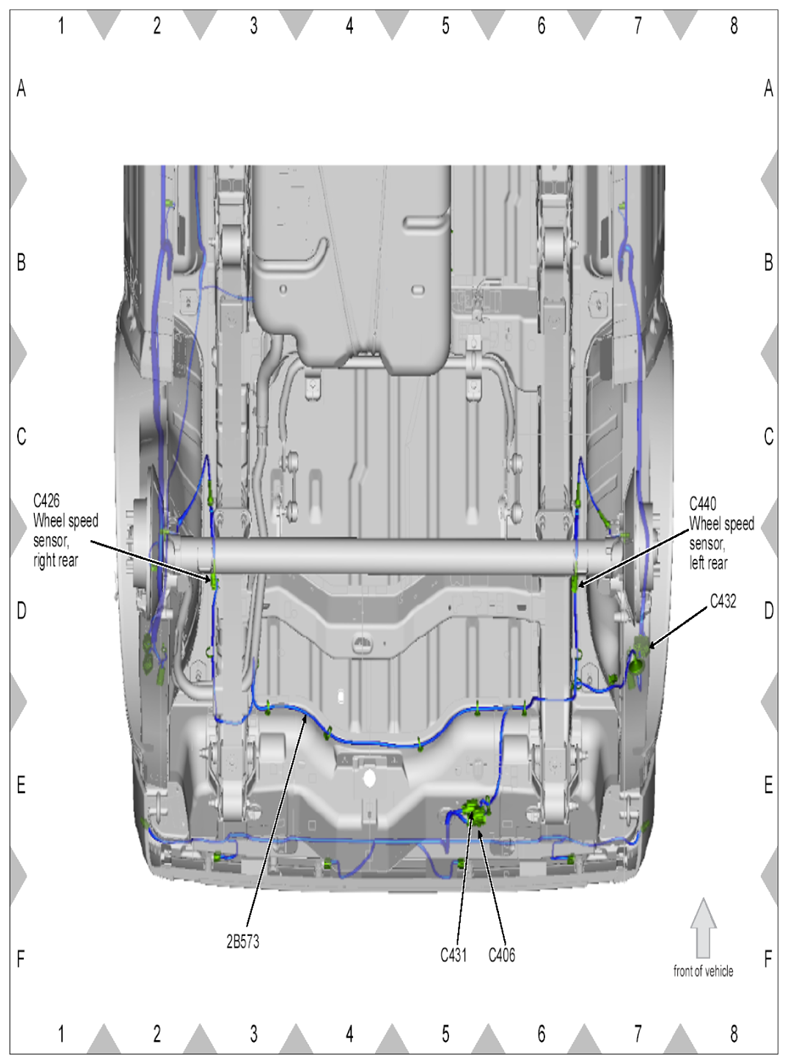

Fig 19: Wheel Speed Sensor Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

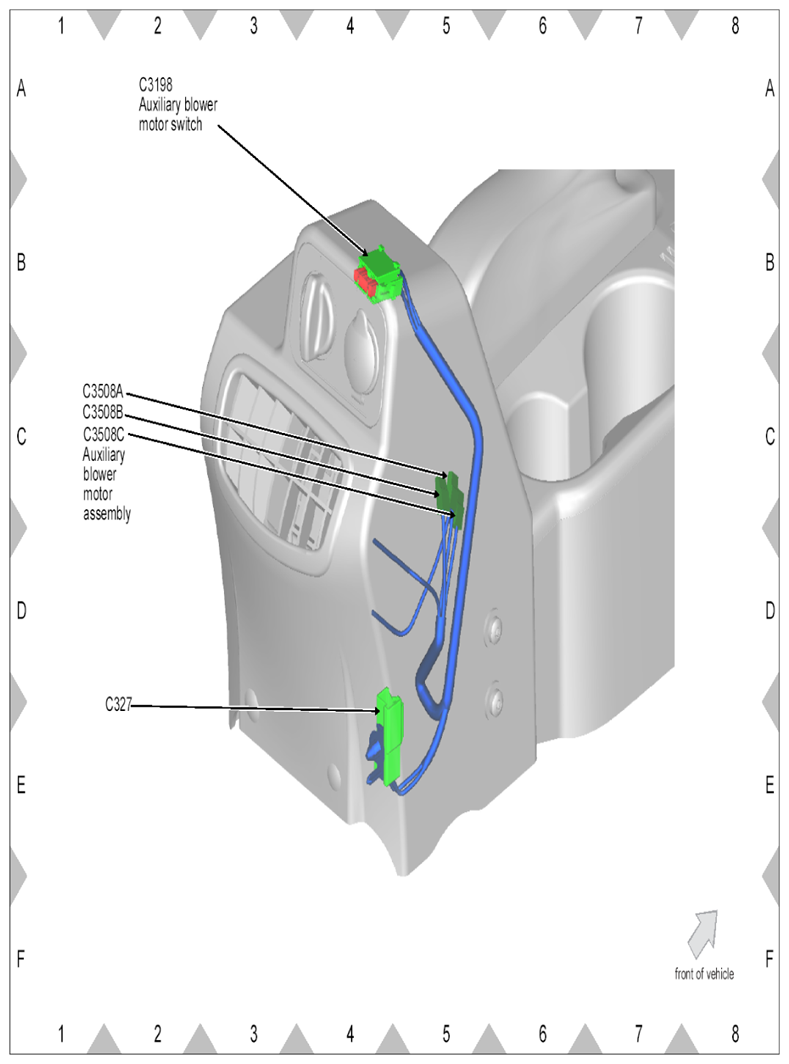

Fig 20: Auxiliary Blower Motor Assembly Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
