OEM Component Harness Location Views
>>
Component Location Views
Component Location Views

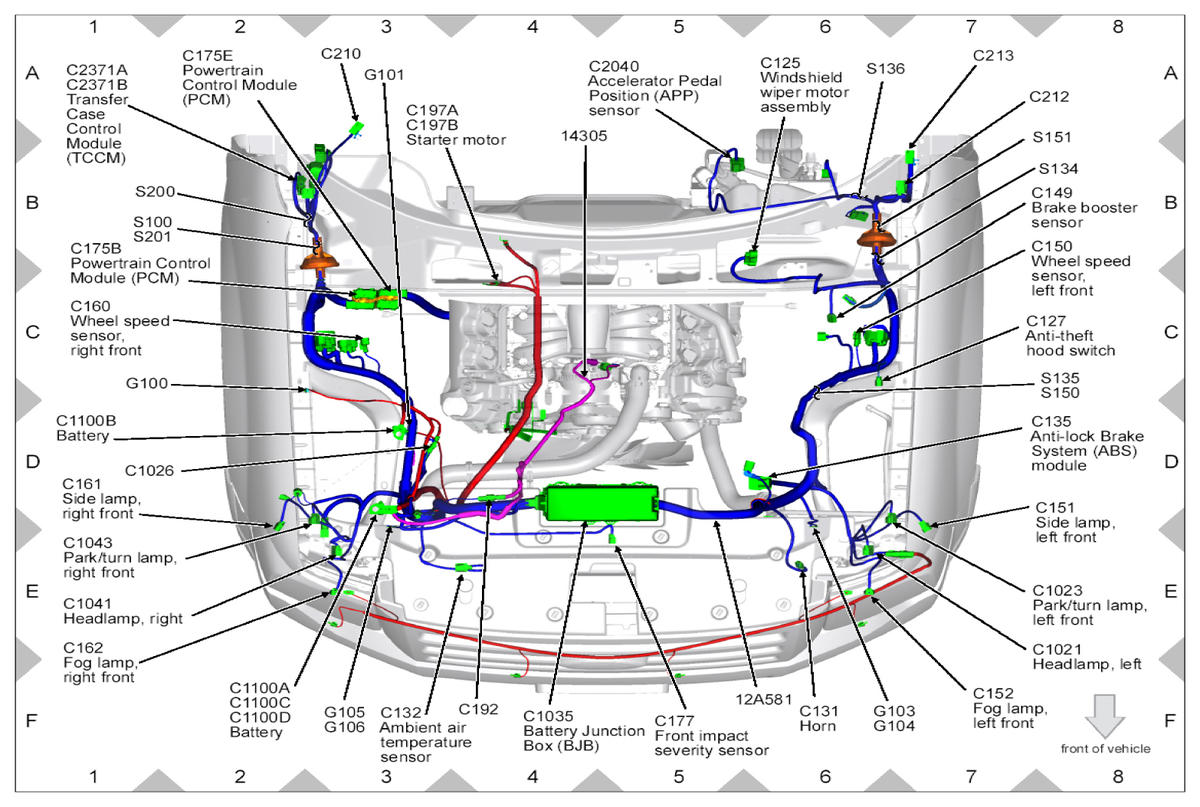

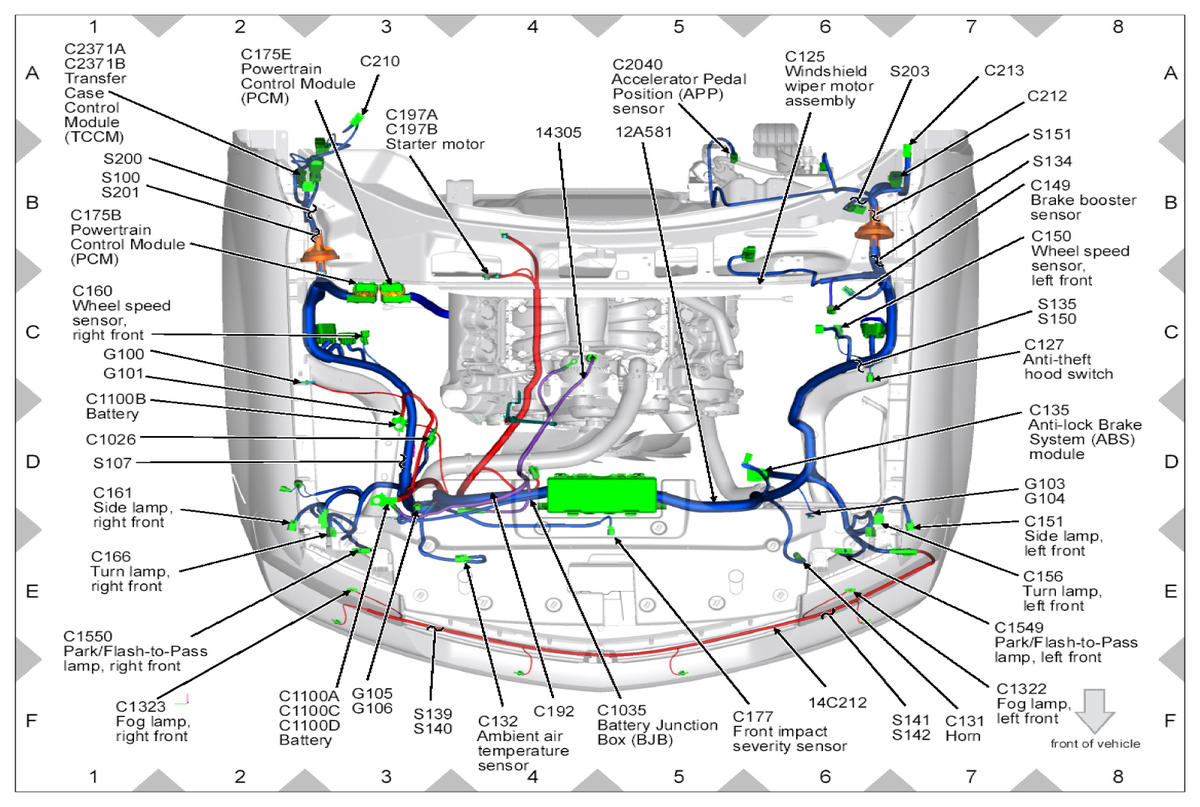

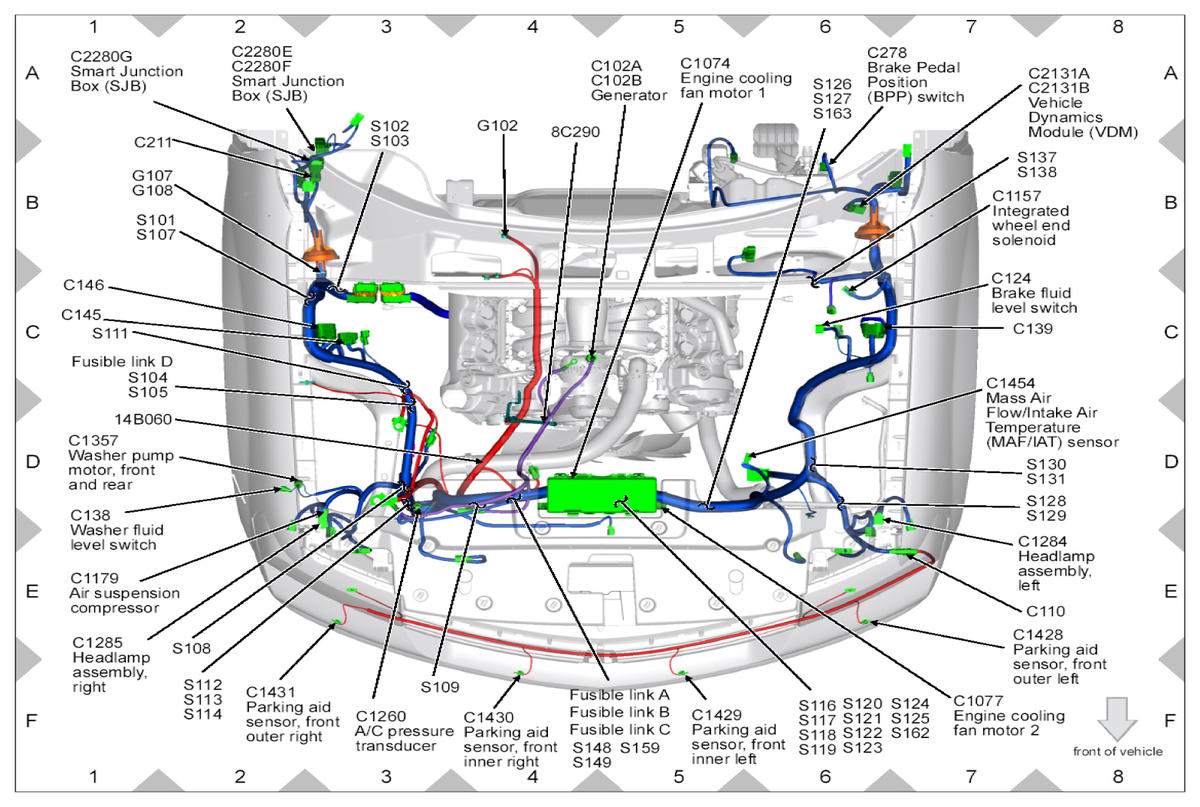

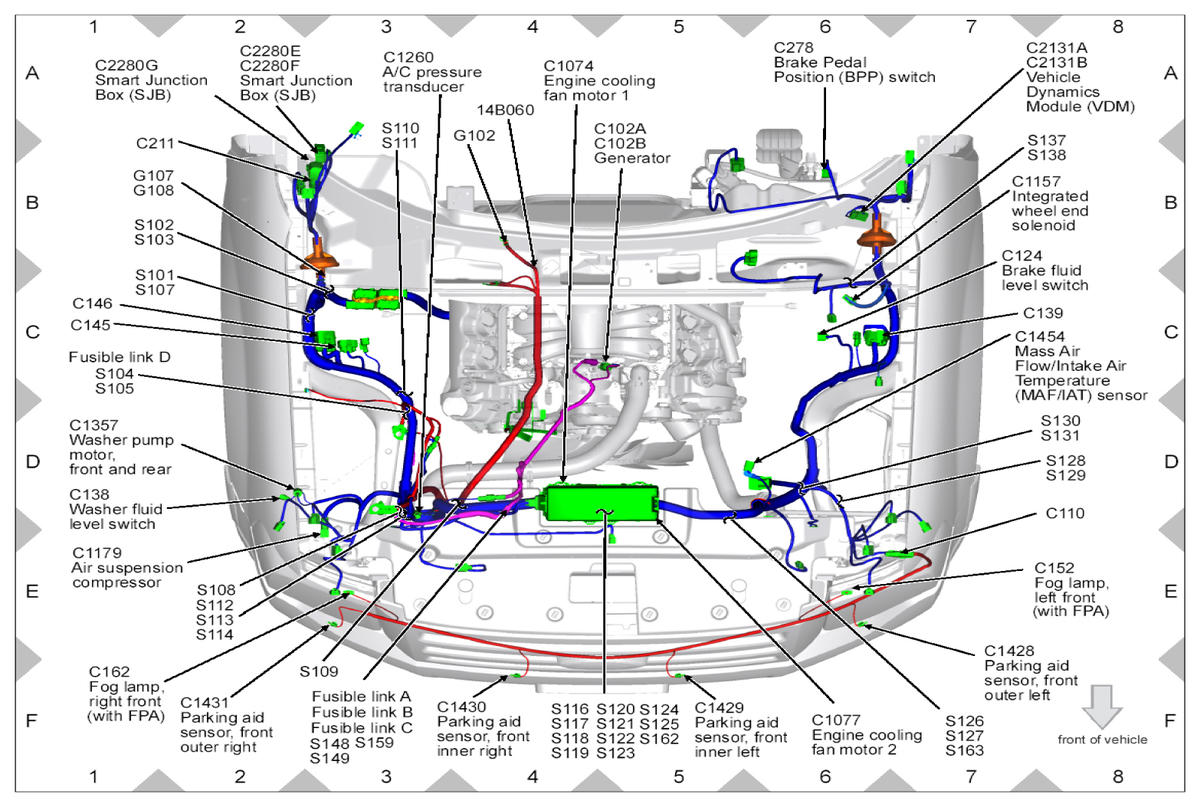

Fig 1: Engine Compartment Wiring Harness Connectors Locations (1 Of 4)
Courtesy of FORD MOTOR CO.
Fig 2: Engine Compartment Wiring Harness Connectors Locations (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 3: Engine Compartment Wiring Harness Connectors Locations (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 4: Engine Compartment Wiring Harness Connectors Locations (4 Of 4)
Courtesy of FORD MOTOR CO.
Fig 5: Top Of Cylinder Head Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

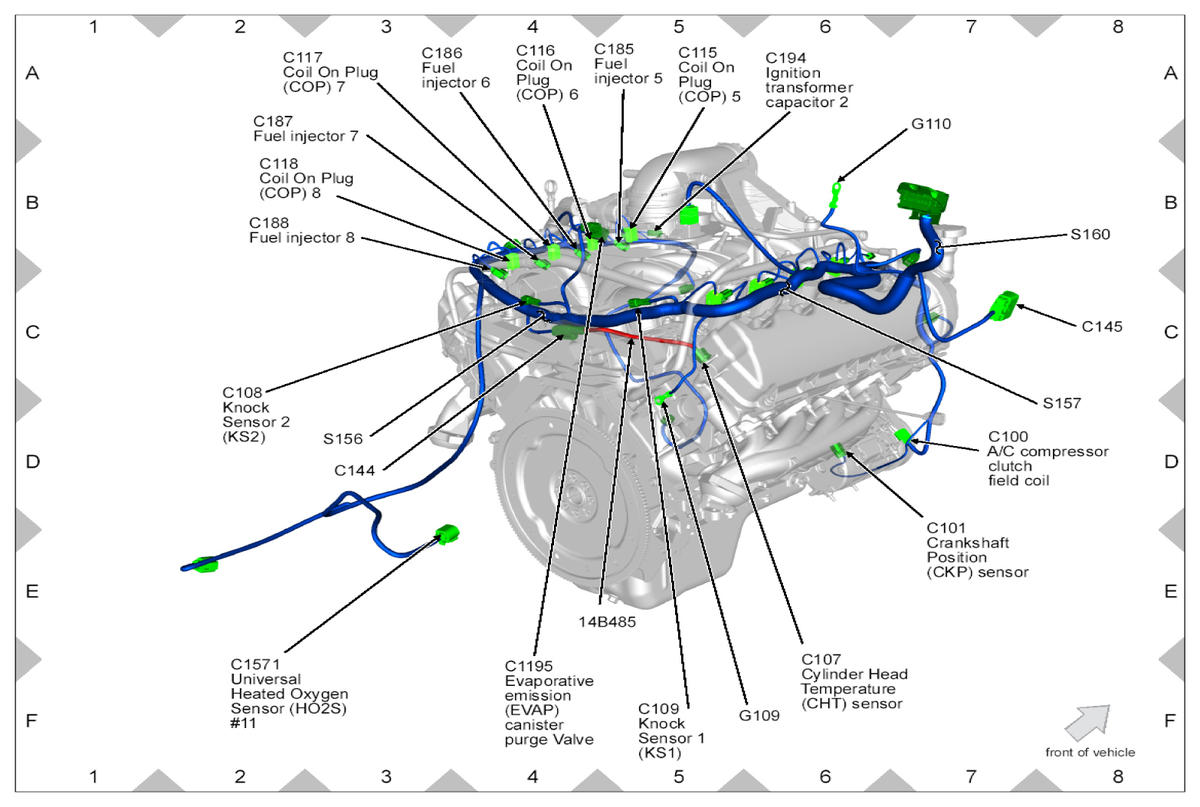

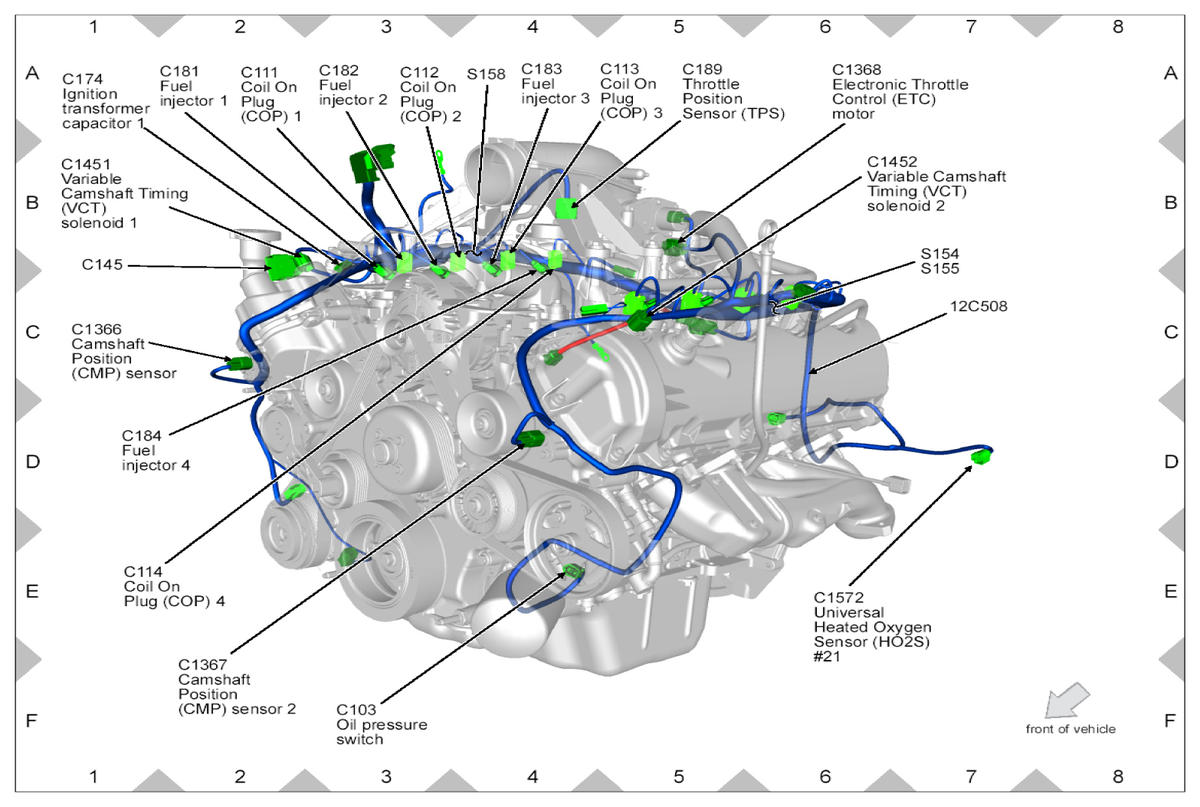

Fig 6: Top Of Engine Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

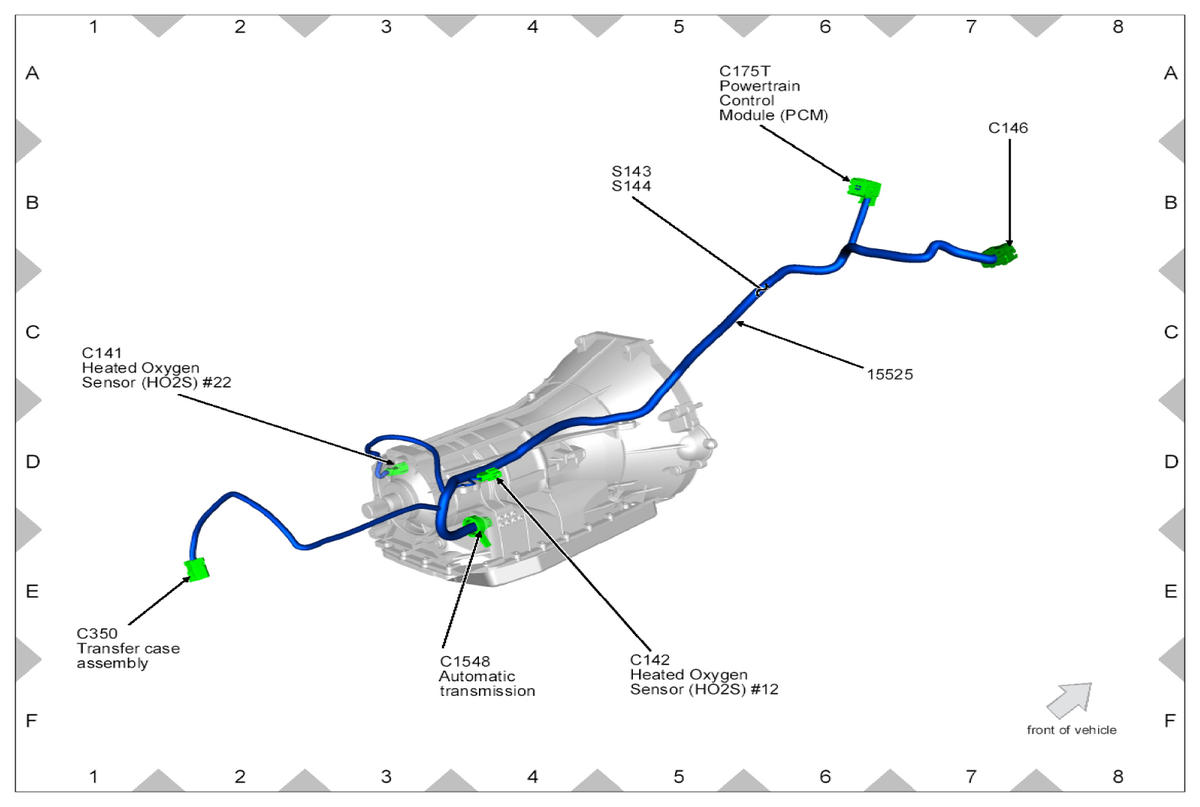

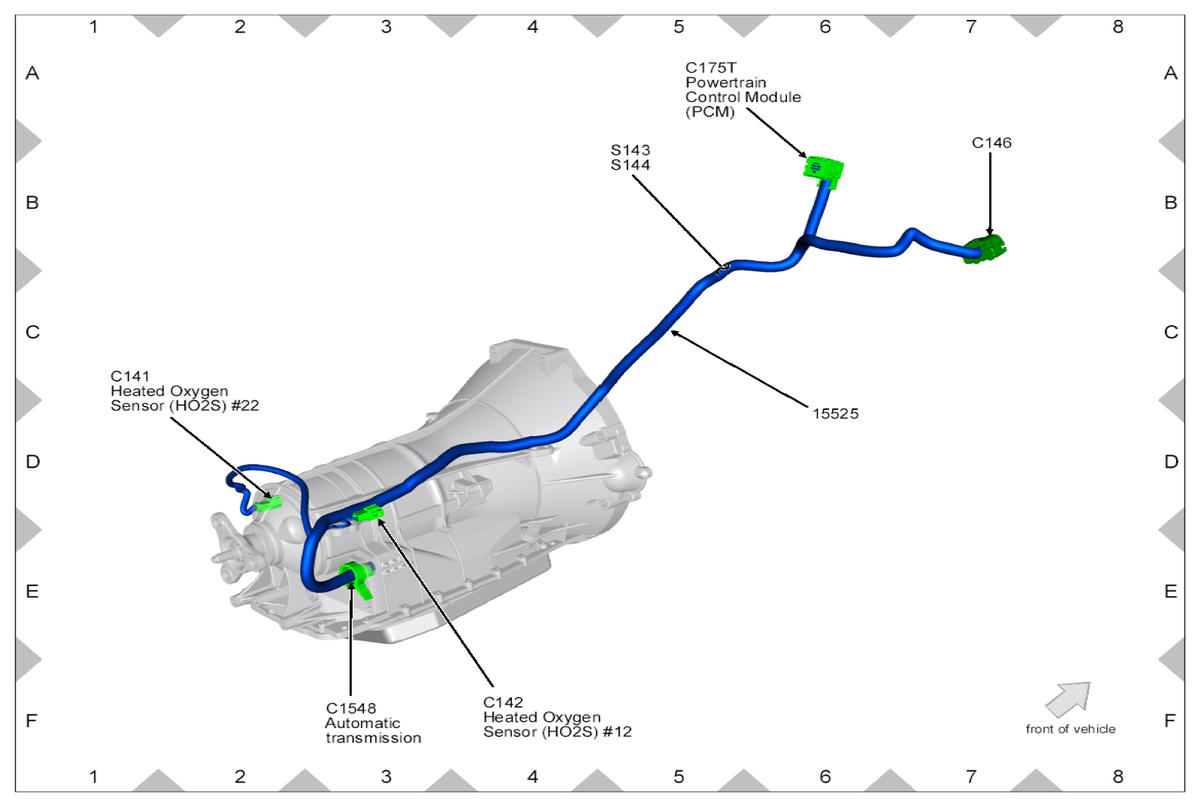

Fig 7: Exhaust System Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 8: Exhaust System Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

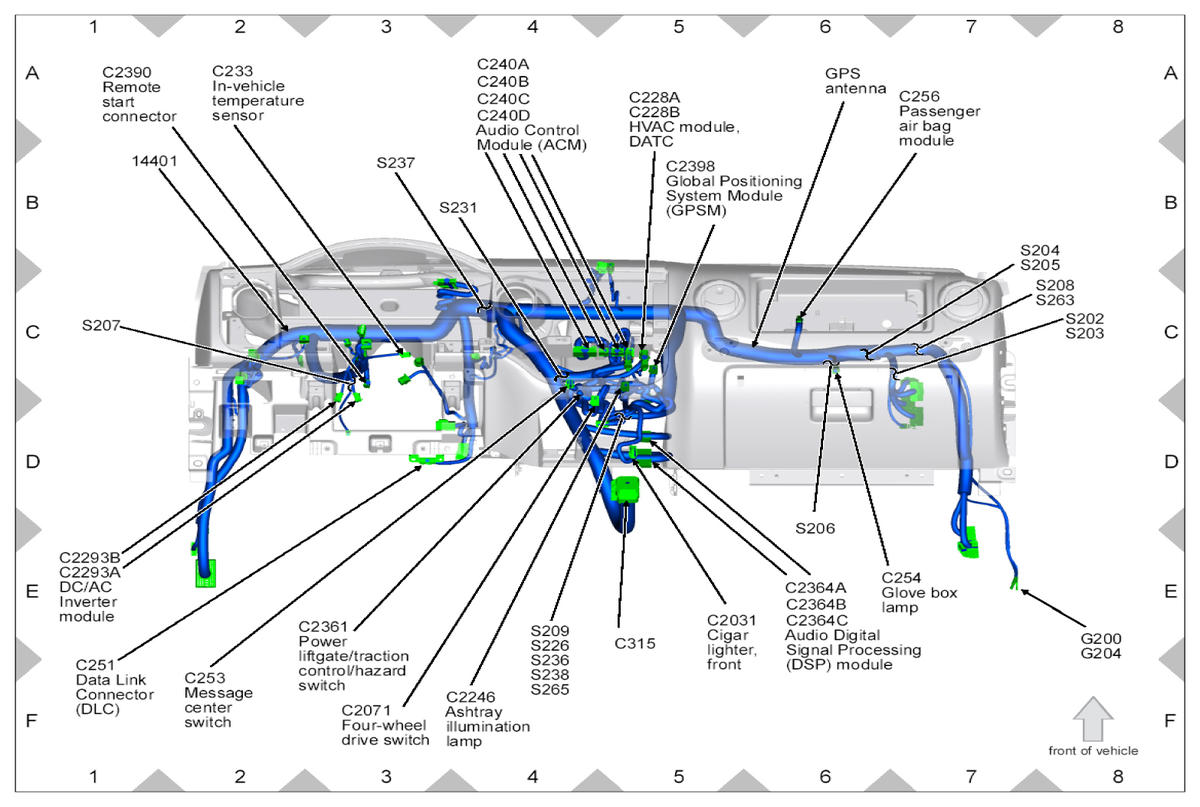

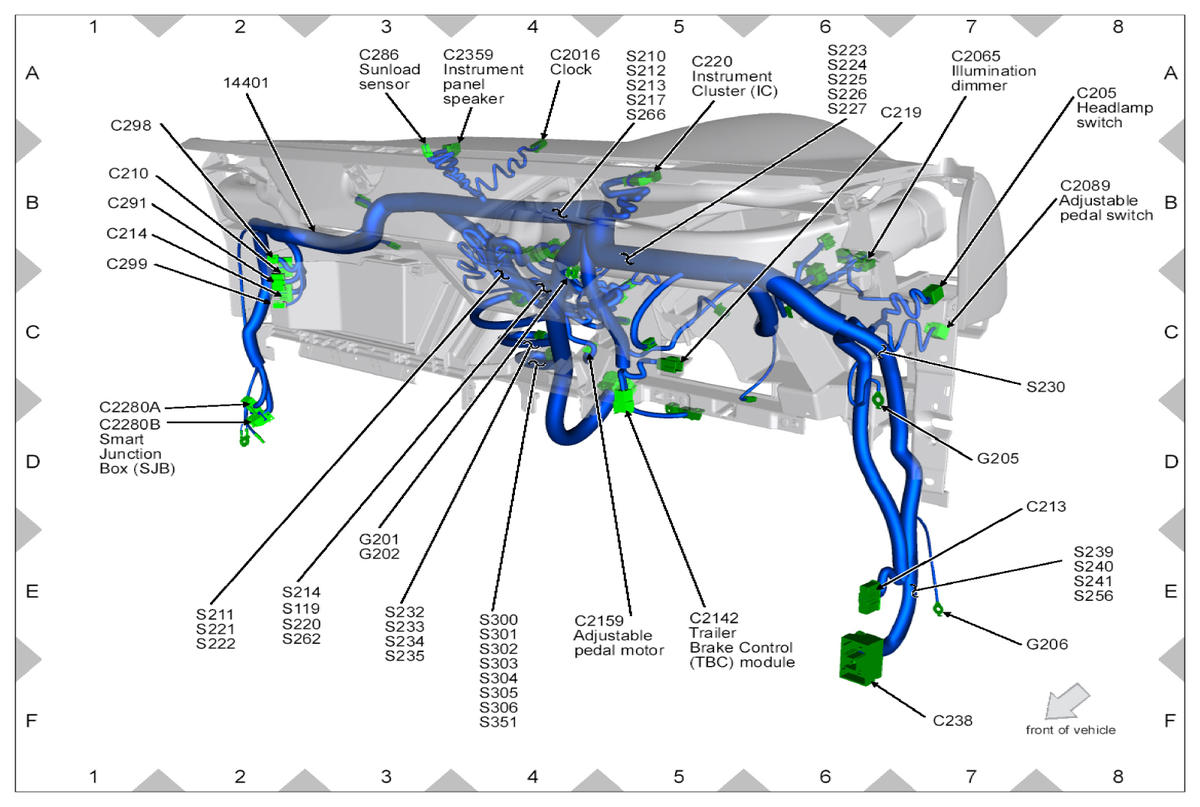

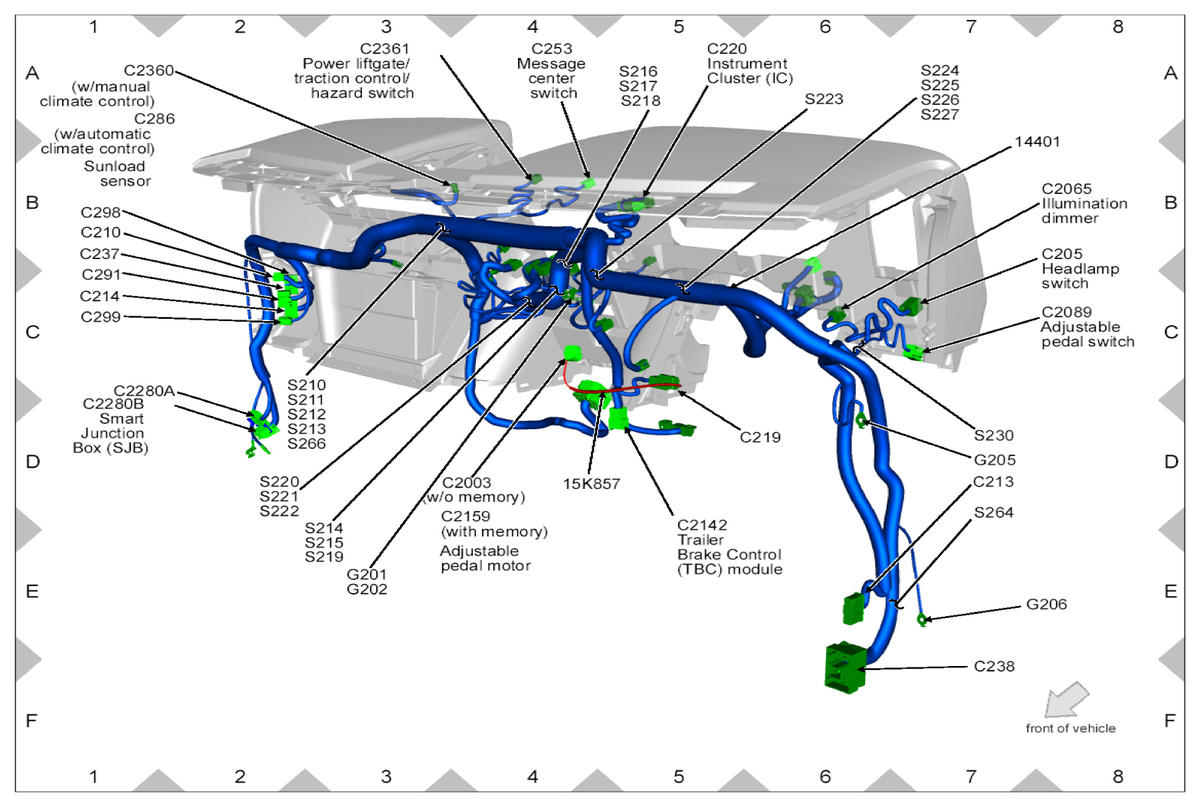

Fig 9: Dash Panel Wiring Harness Connectors Location (1 Of 4)
Courtesy of FORD MOTOR CO.

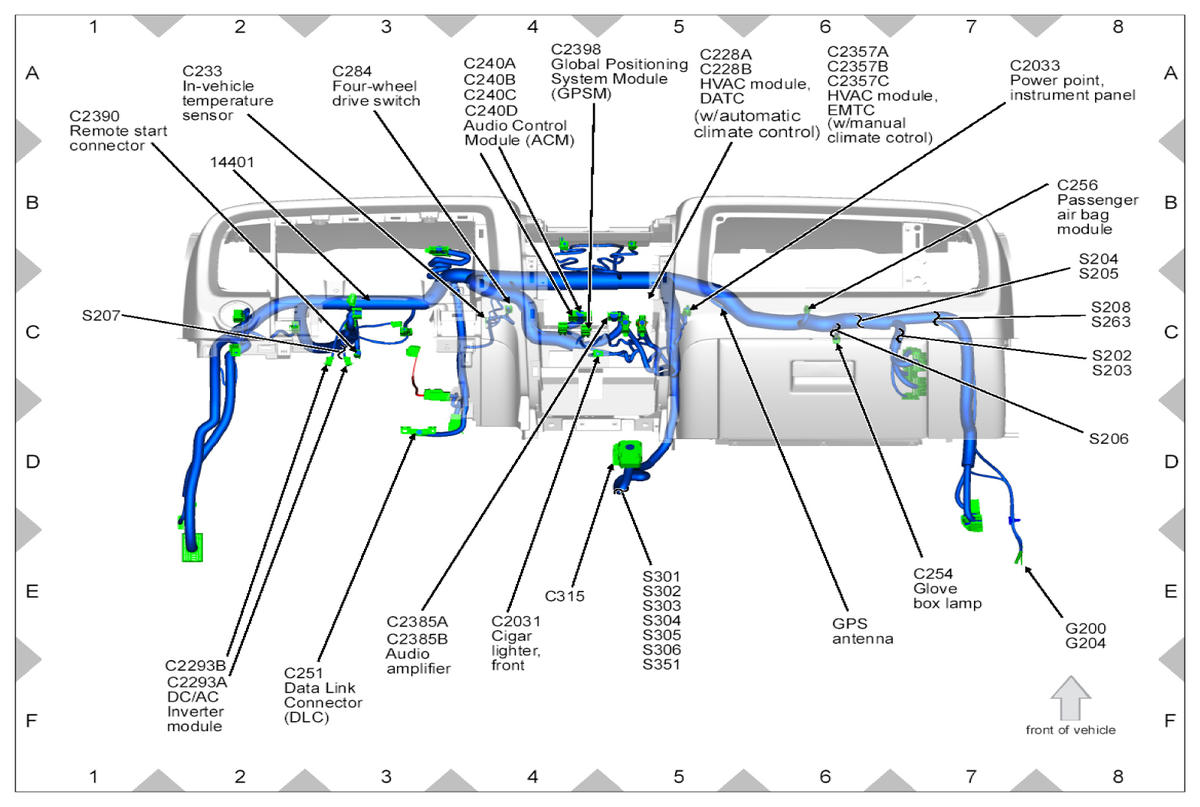

Fig 10: Dash Panel Wiring Harness Connectors Location (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 11: Dash Panel Wiring Harness Connectors Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 12: Dash Panel Wiring Harness Connectors Location (4 Of 4)
Courtesy of FORD MOTOR CO.

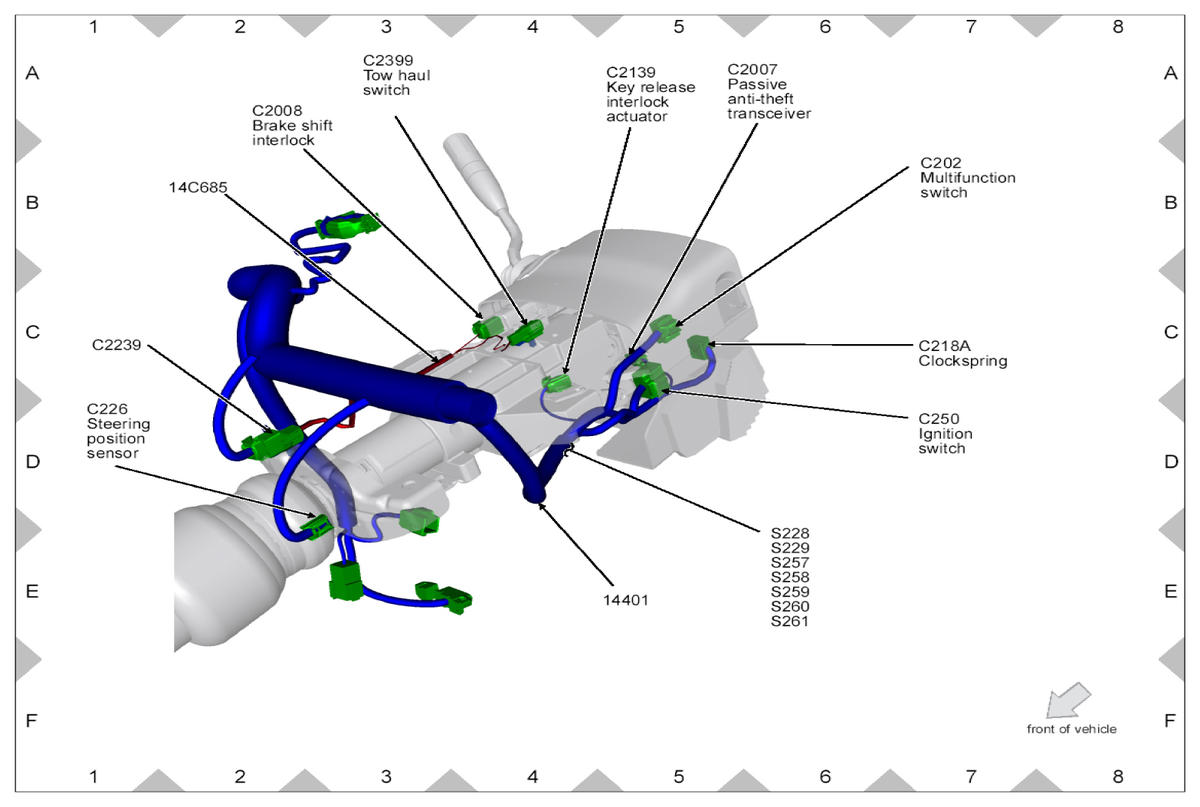

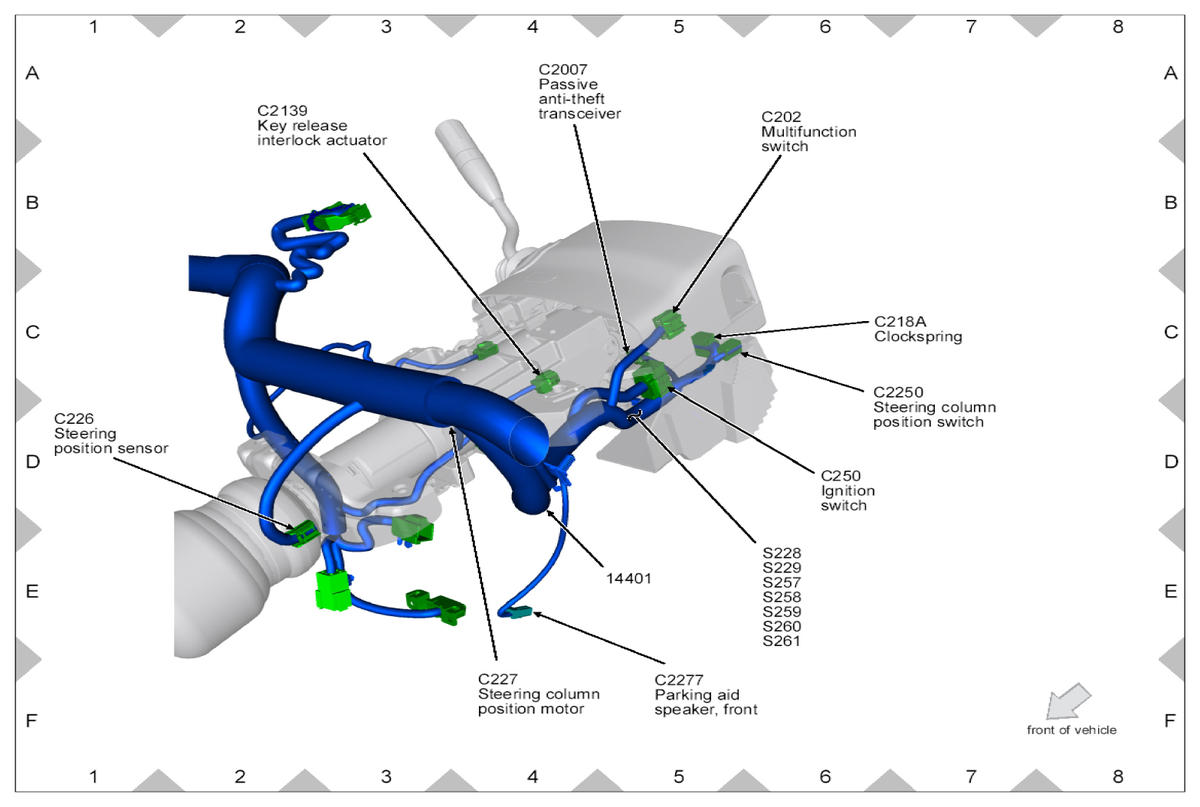

Fig 13: Steering Column Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 14: Steering Column Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

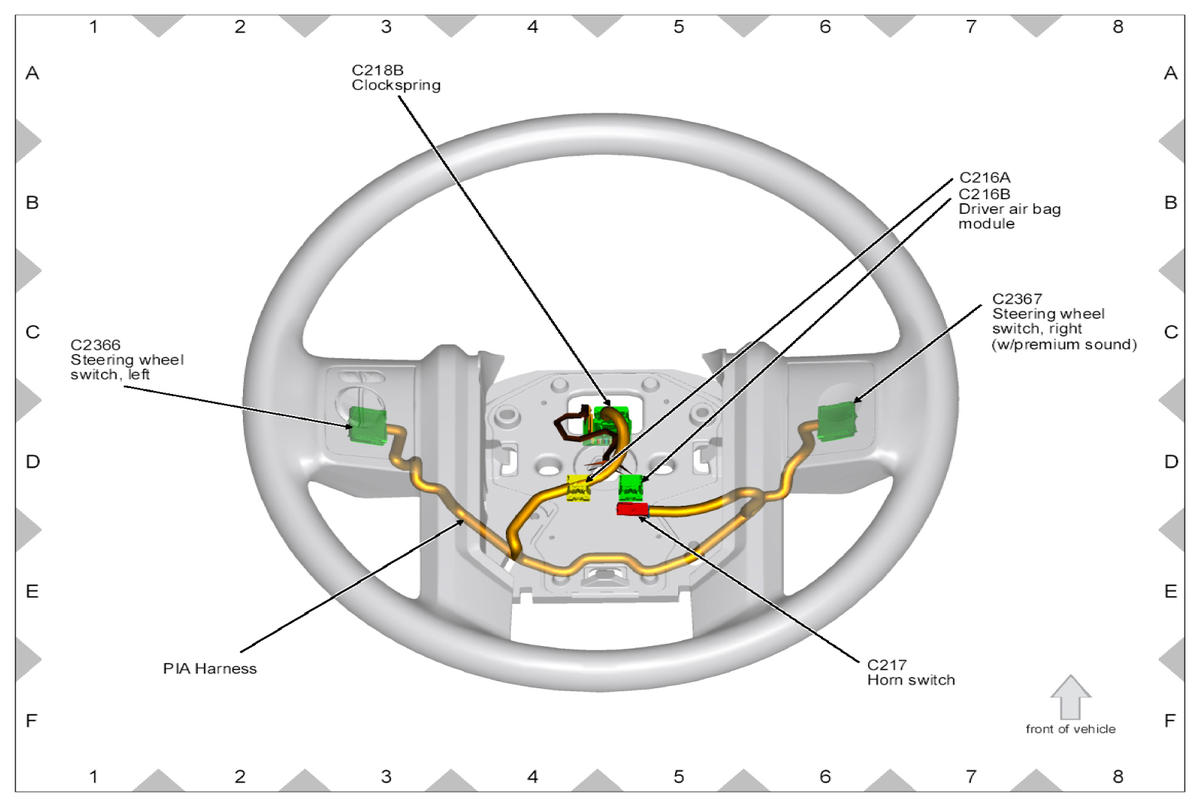

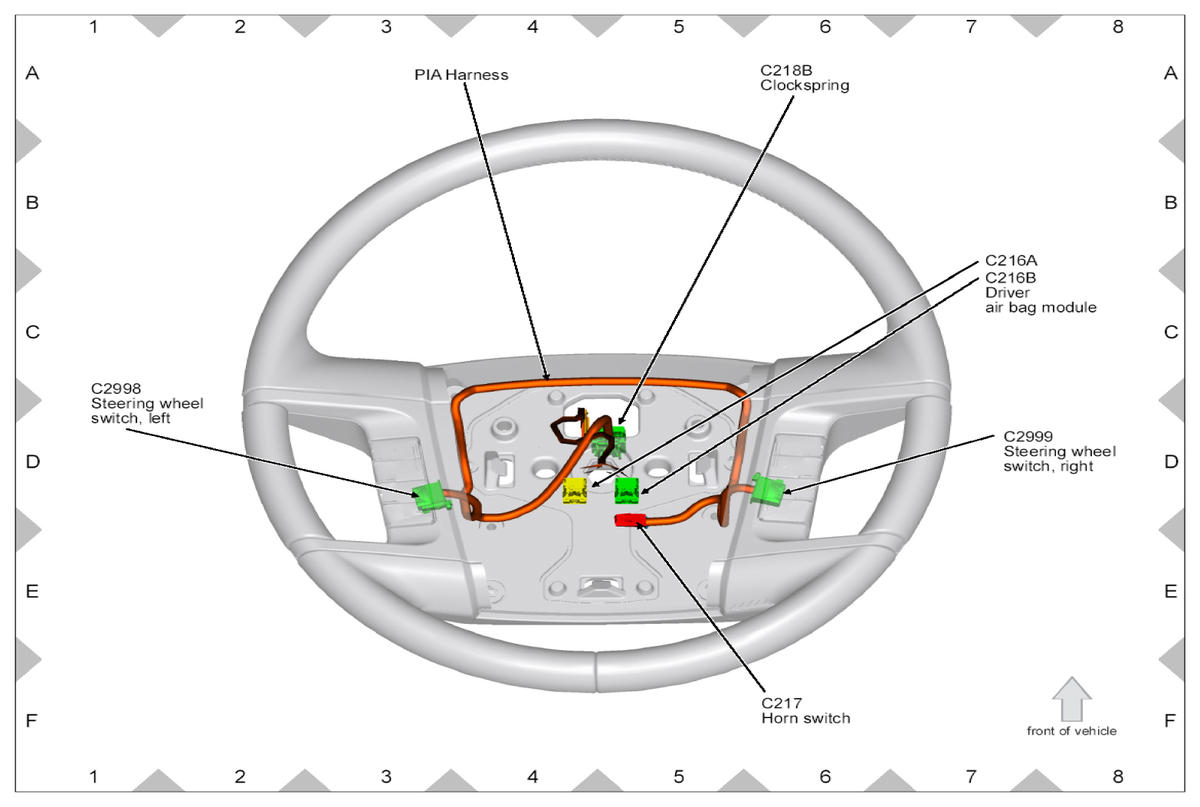

Fig 15: Steering Wheel Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 16: Steering Wheel Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

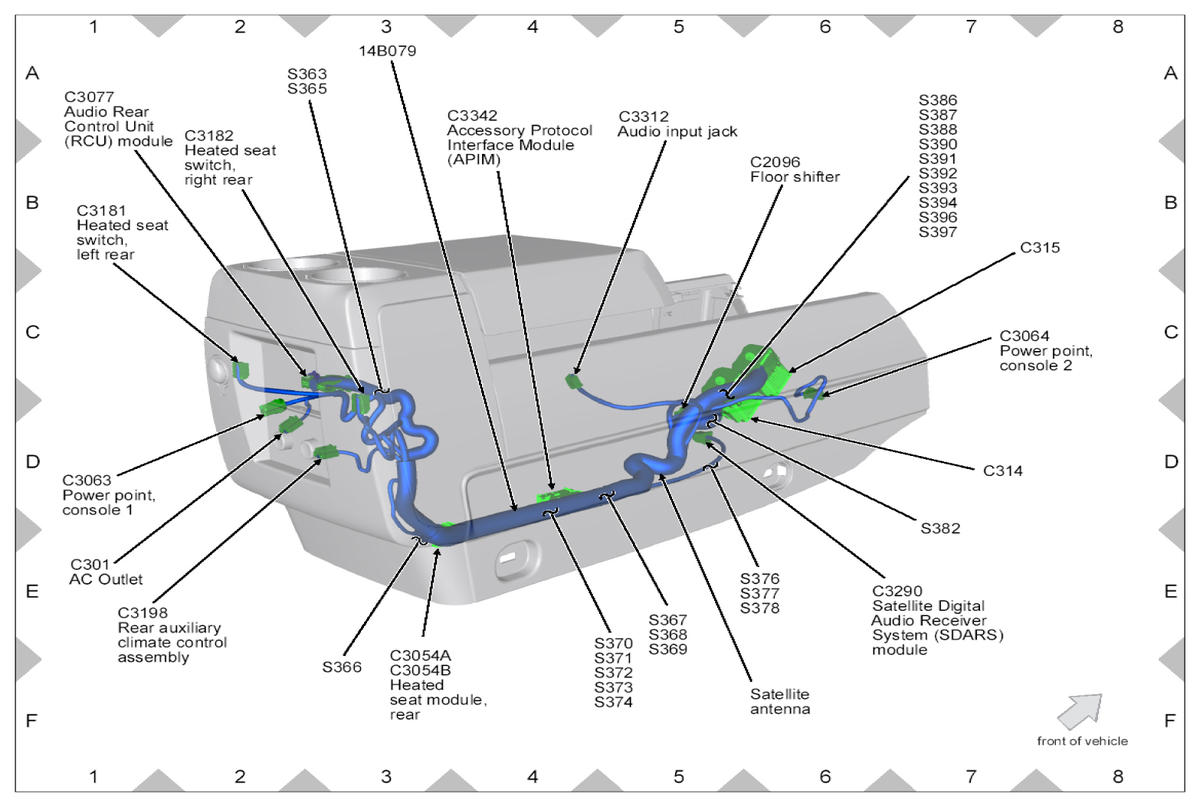

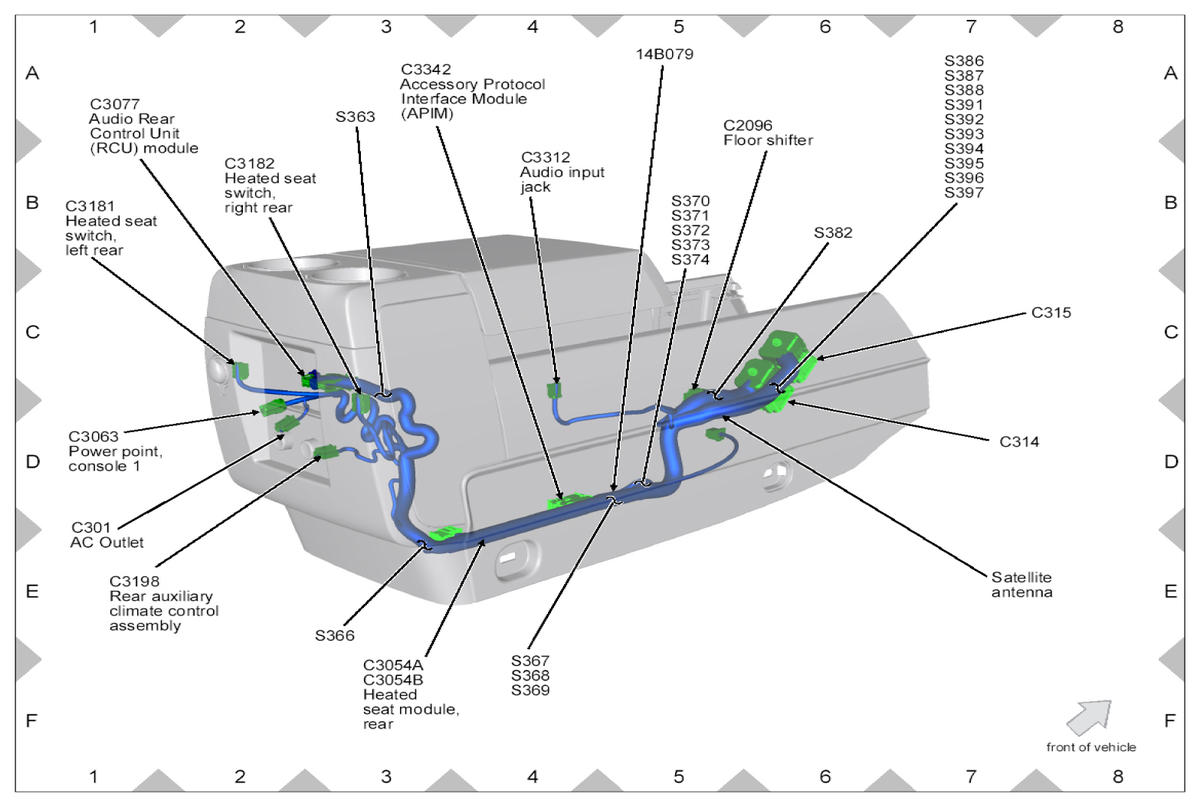

Fig 17: Center Console Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 18: Center Console Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

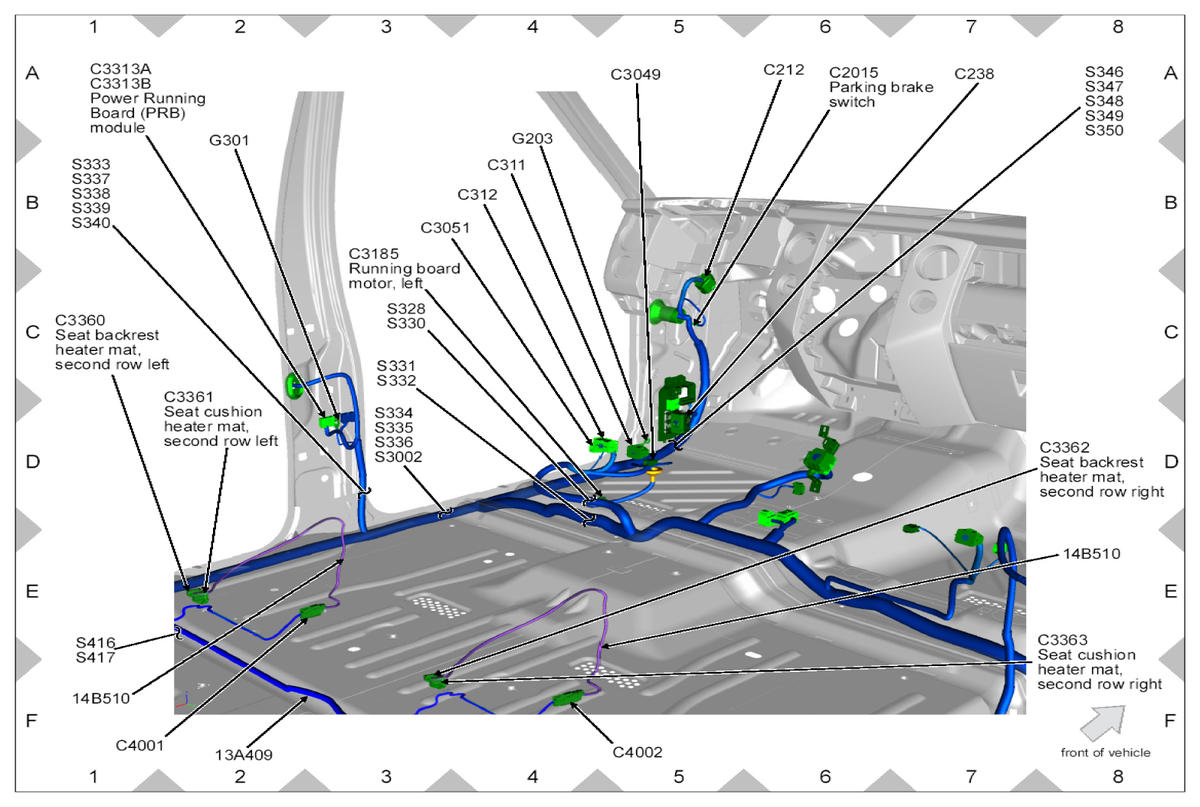

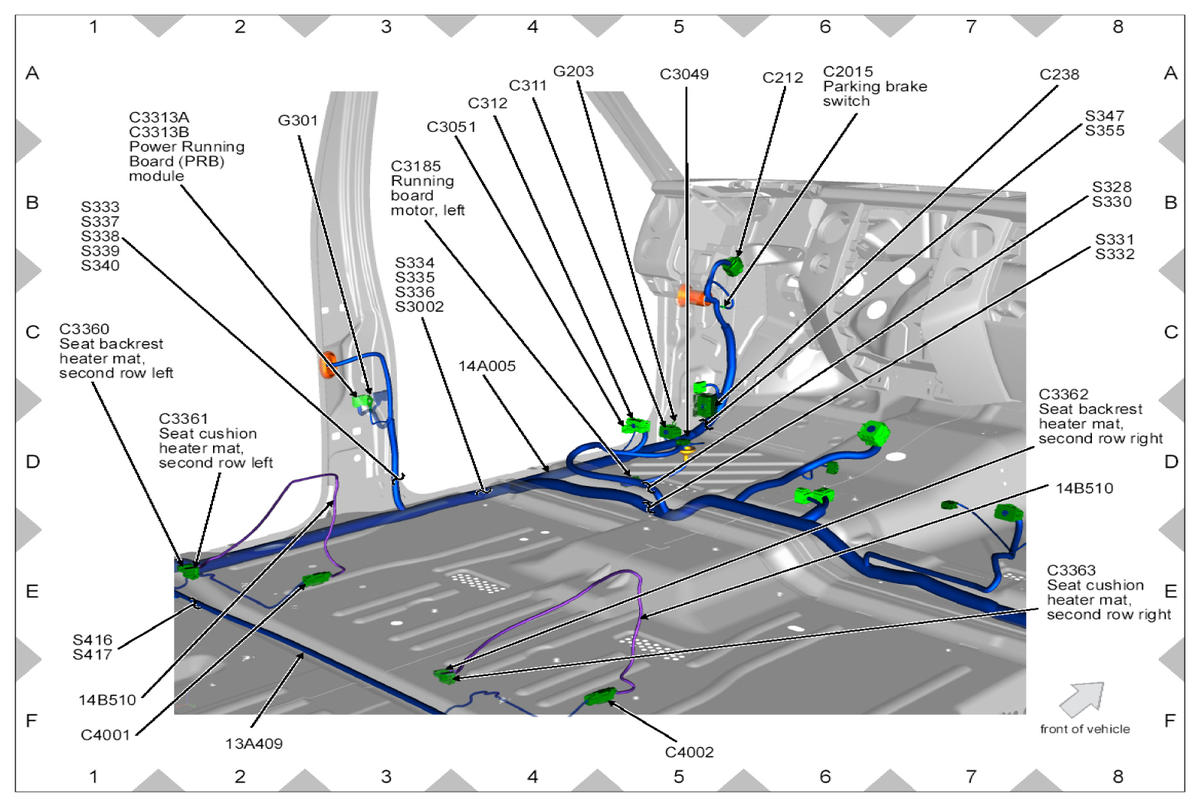

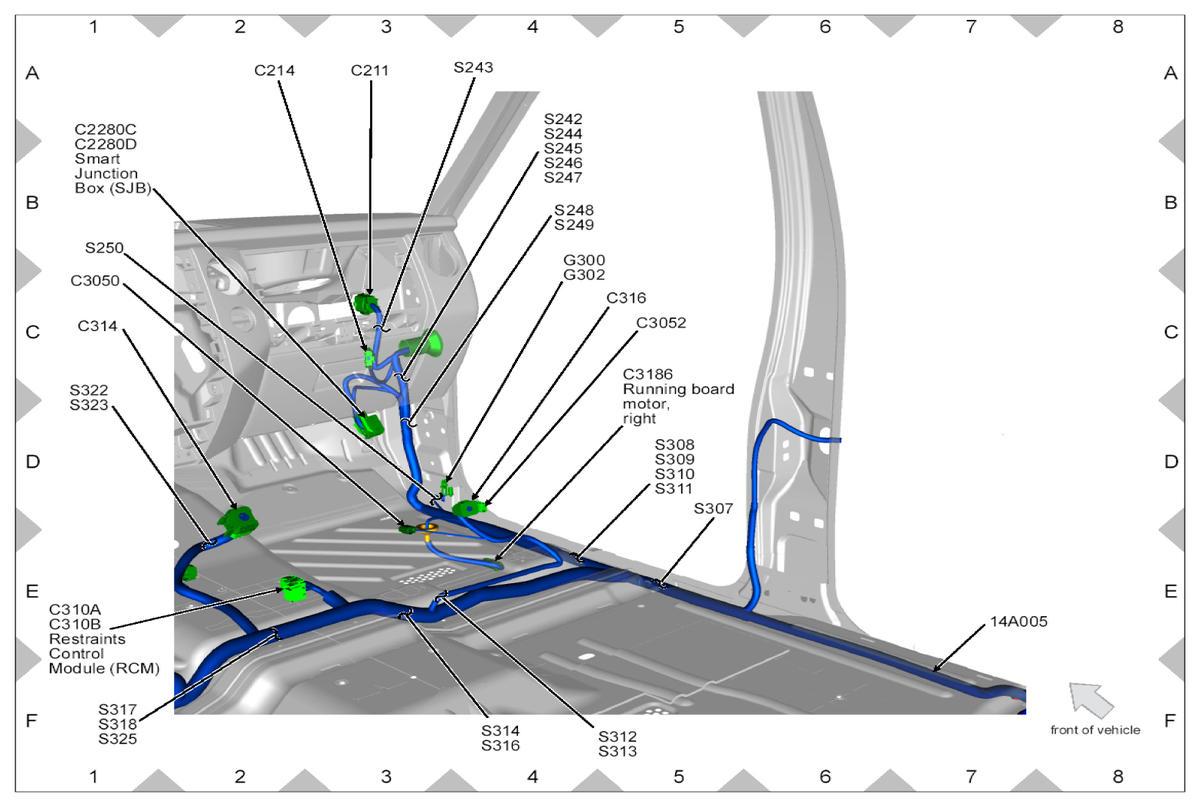

Fig 19: Vehicle Interior Compartment Wiring Harness Connectors Location (1 Of 10)
Courtesy of FORD MOTOR CO.
Fig 20: Vehicle Interior Compartment Wiring Harness Connectors Location (2 Of 10)
Courtesy of FORD MOTOR CO.
Fig 21: Vehicle Interior Compartment Wiring Harness Connectors Location (3 Of 10)
Courtesy of FORD MOTOR CO.
Fig 22: Vehicle Interior Compartment Wiring Harness Connectors Location (4 Of 10)
Courtesy of FORD MOTOR CO.
Fig 23: Vehicle Interior Compartment Wiring Harness Connectors Location (5 Of 10)
Courtesy of FORD MOTOR CO.
Fig 24: Vehicle Interior Compartment Wiring Harness Connectors Location (6 Of 10)
Courtesy of FORD MOTOR CO.
Fig 25: Vehicle Interior Compartment Wiring Harness Connectors Location (7 Of 10)
Courtesy of FORD MOTOR CO.
Fig 26: Vehicle Interior Compartment Wiring Harness Connectors Location (8 Of 10)
Courtesy of FORD MOTOR CO.
Fig 27: Vehicle Interior Compartment Wiring Harness Connectors Location (9 Of 10)
Courtesy of FORD MOTOR CO.
Fig 28: Vehicle Interior Compartment Wiring Harness Connectors Location (10 Of 10)
Courtesy of FORD MOTOR CO.

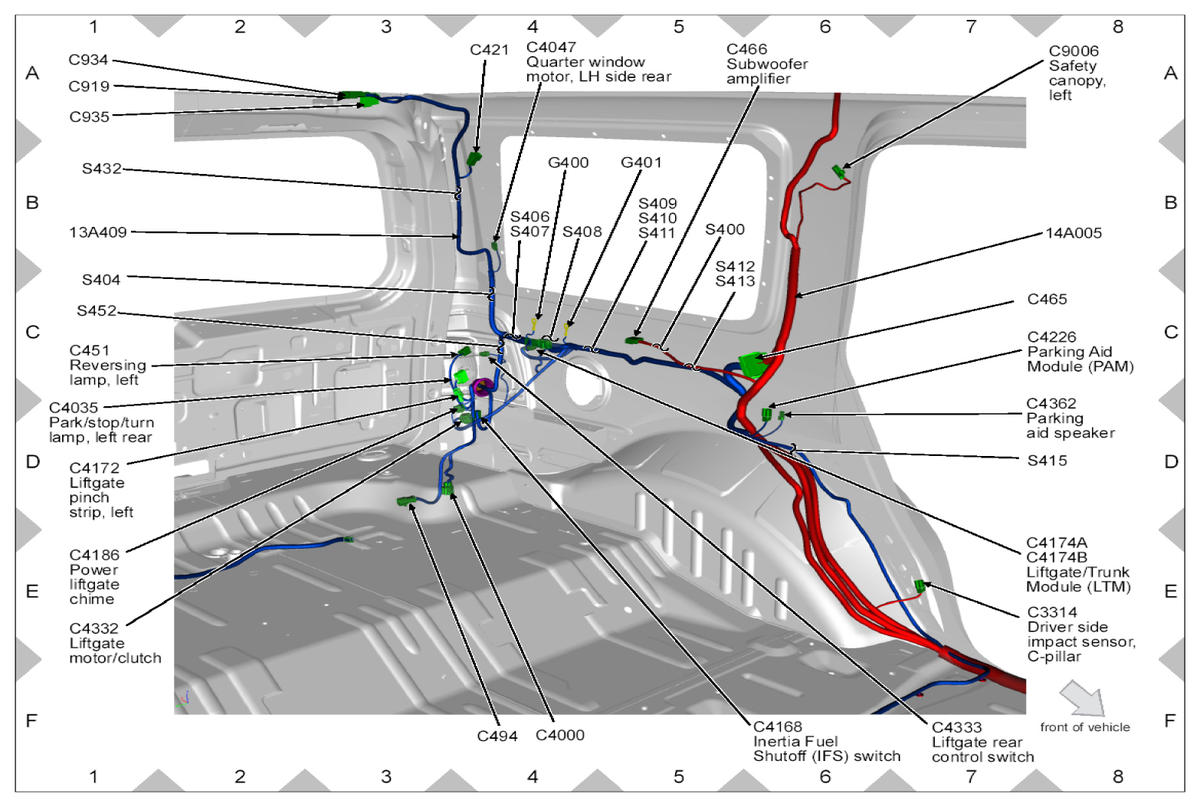

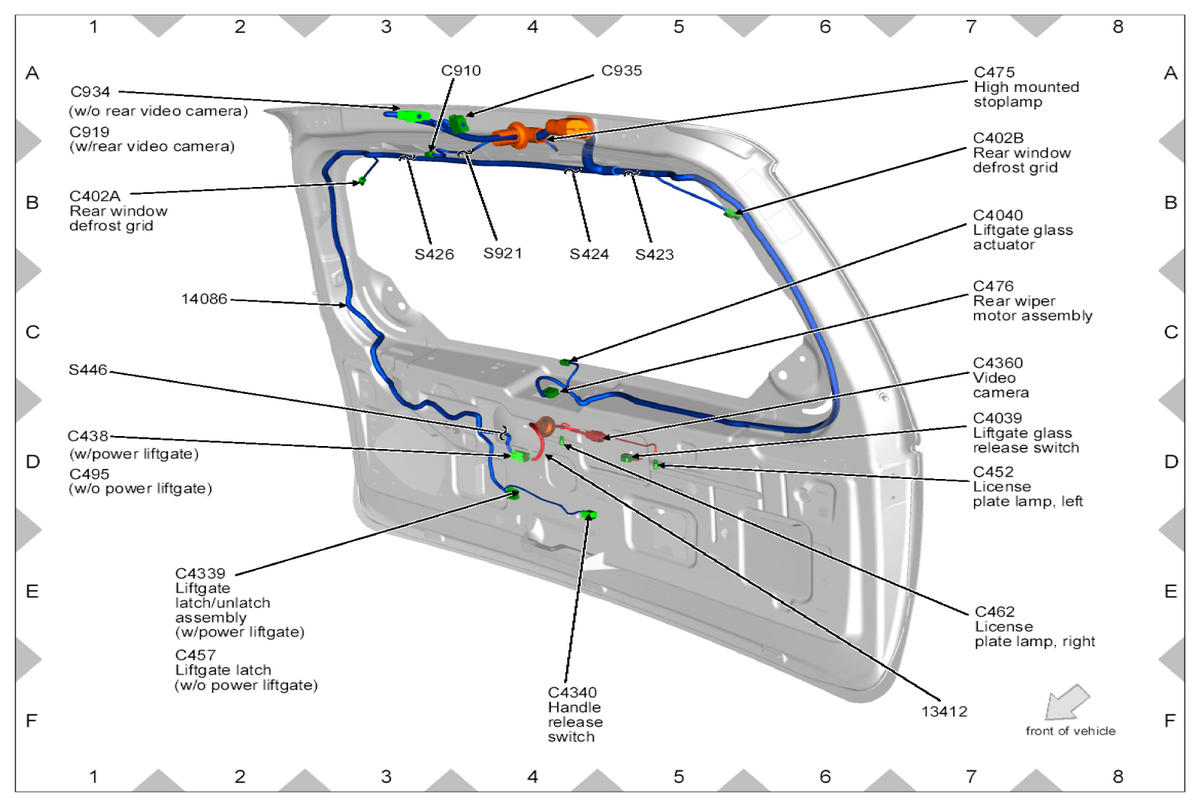

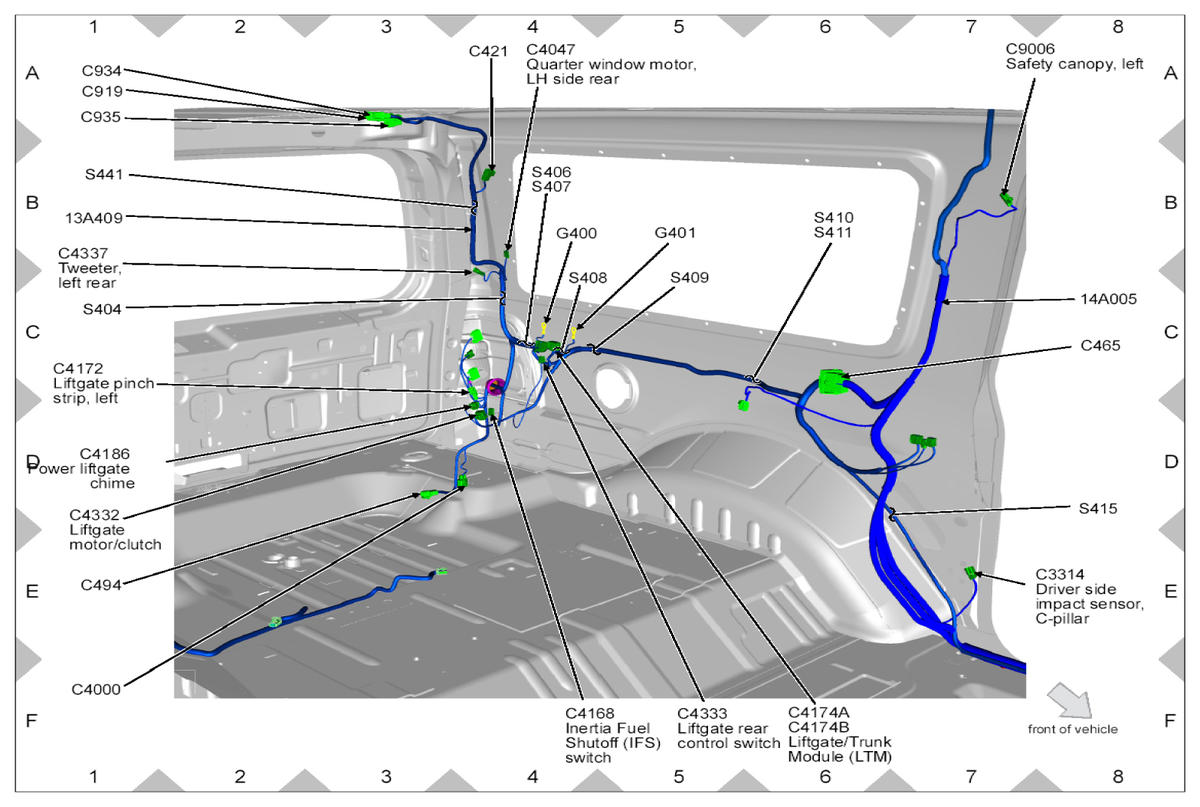

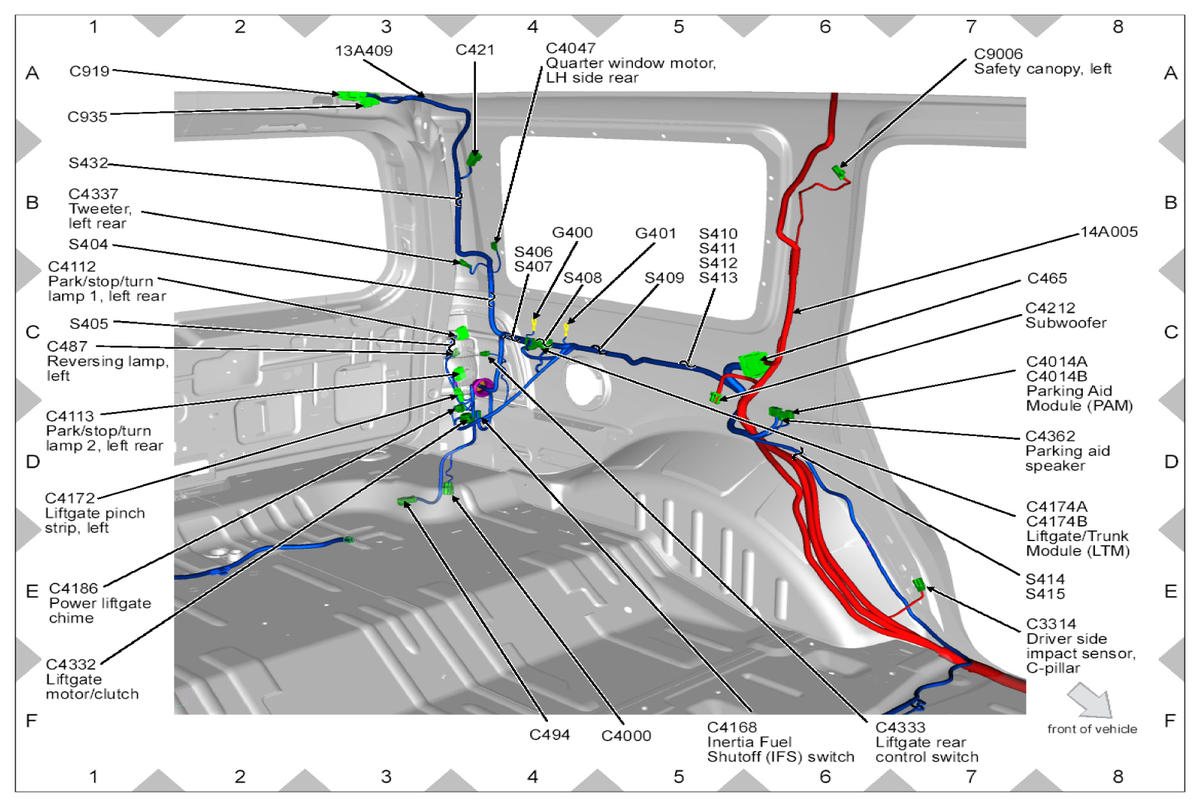

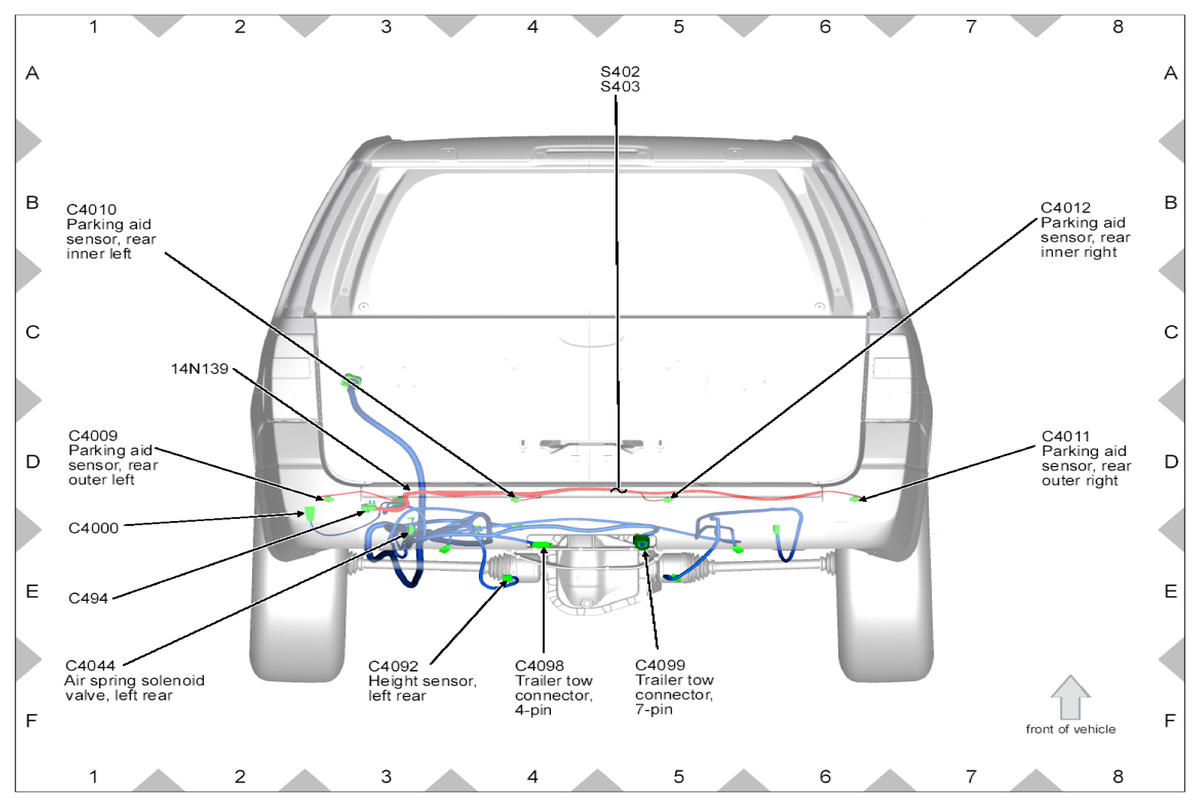

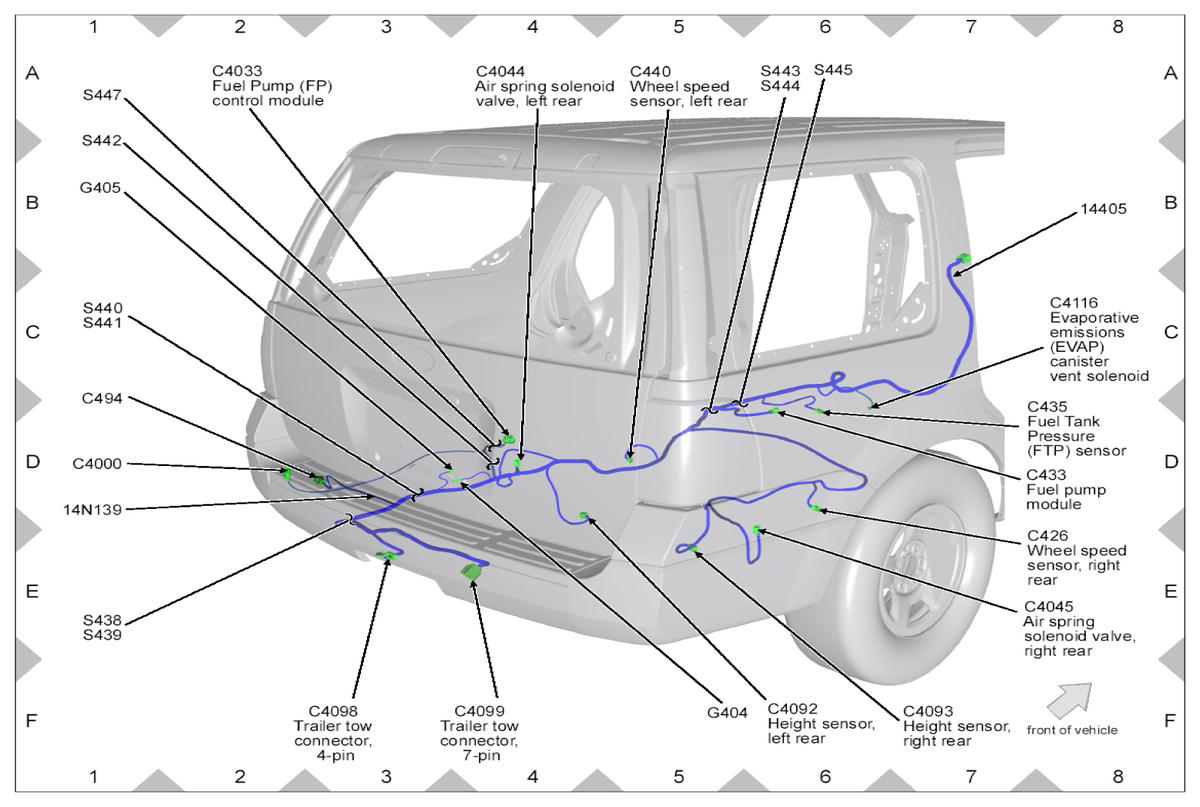

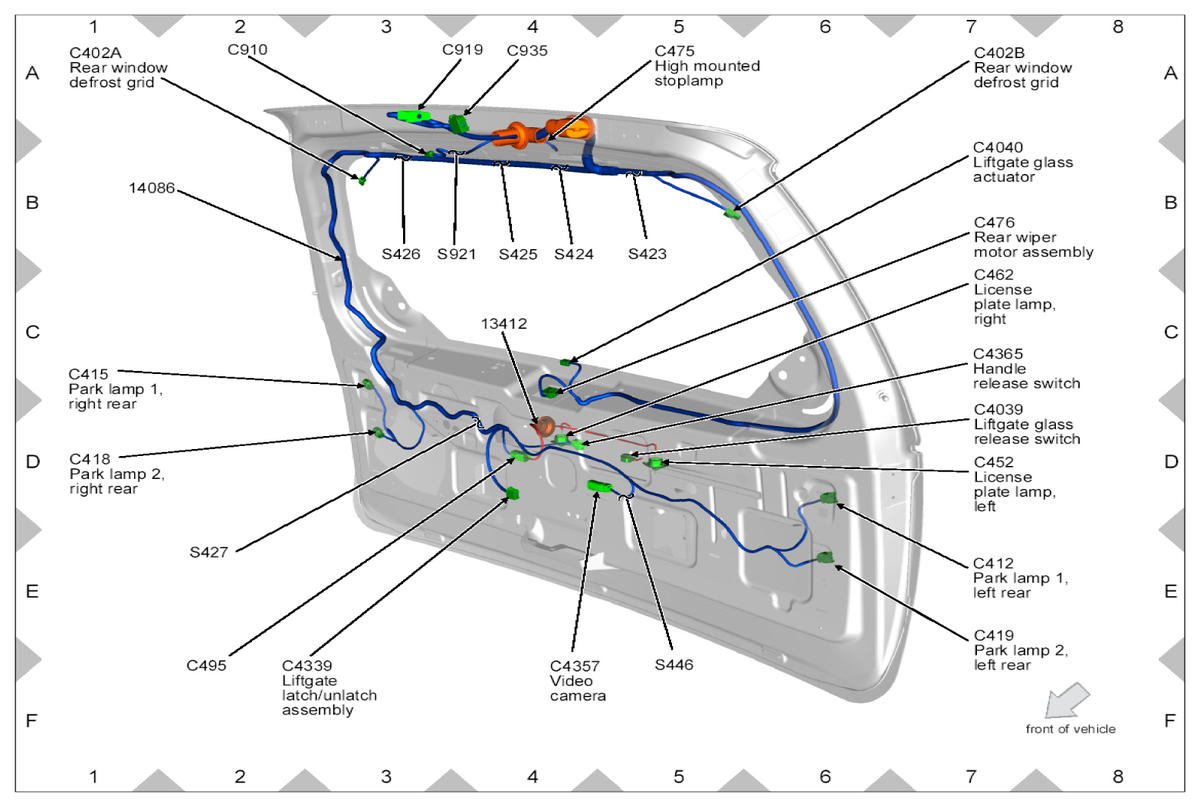

Fig 29: Vehicle Back Side Wiring Harness Connectors Location (1 Of 3)
Courtesy of FORD MOTOR CO.

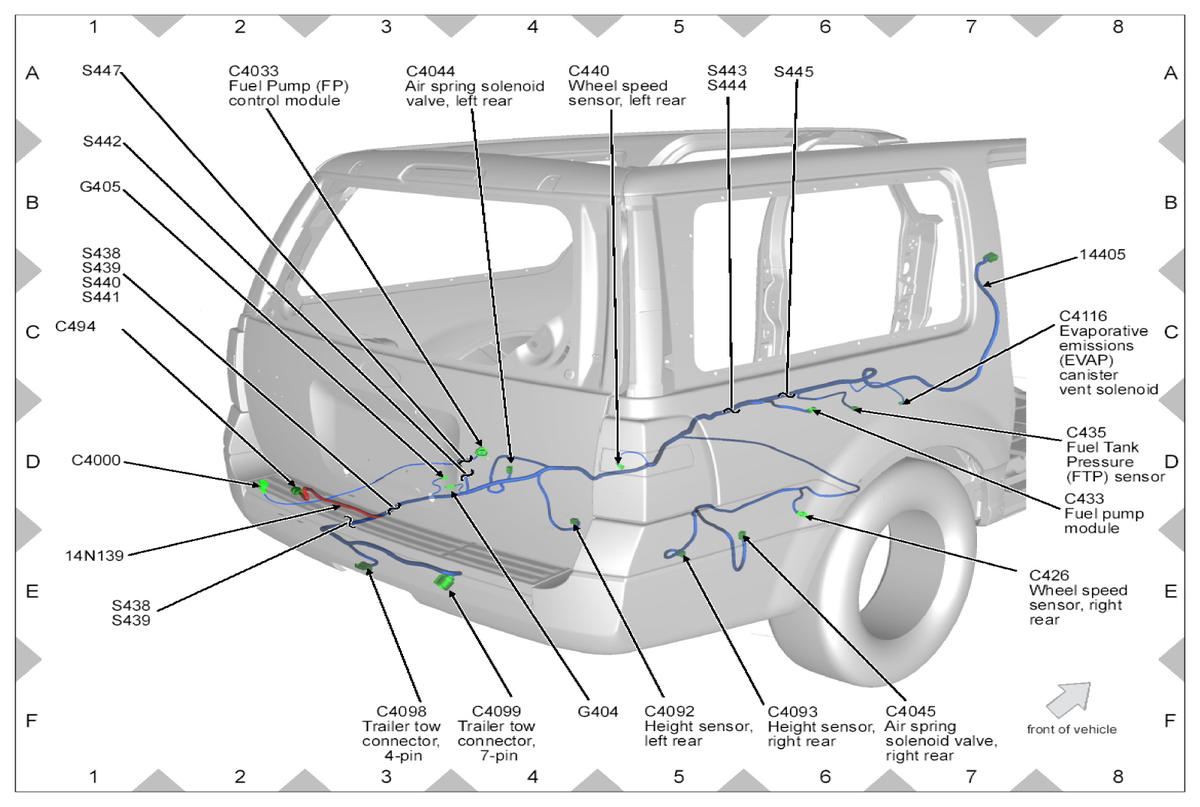

Fig 30: Vehicle Back Side Wiring Harness Connectors Location (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 31: Vehicle Back Side Wiring Harness Connectors Location (3 Of 3)
Courtesy of FORD MOTOR CO.

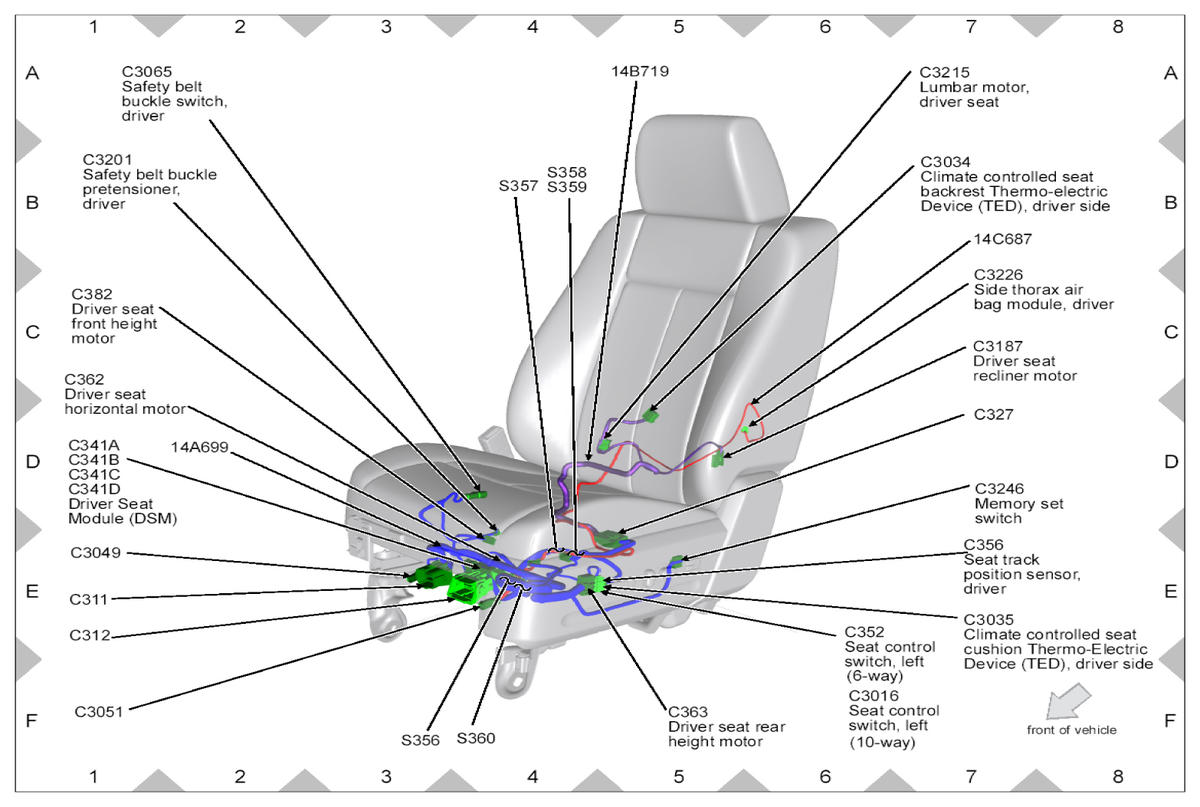

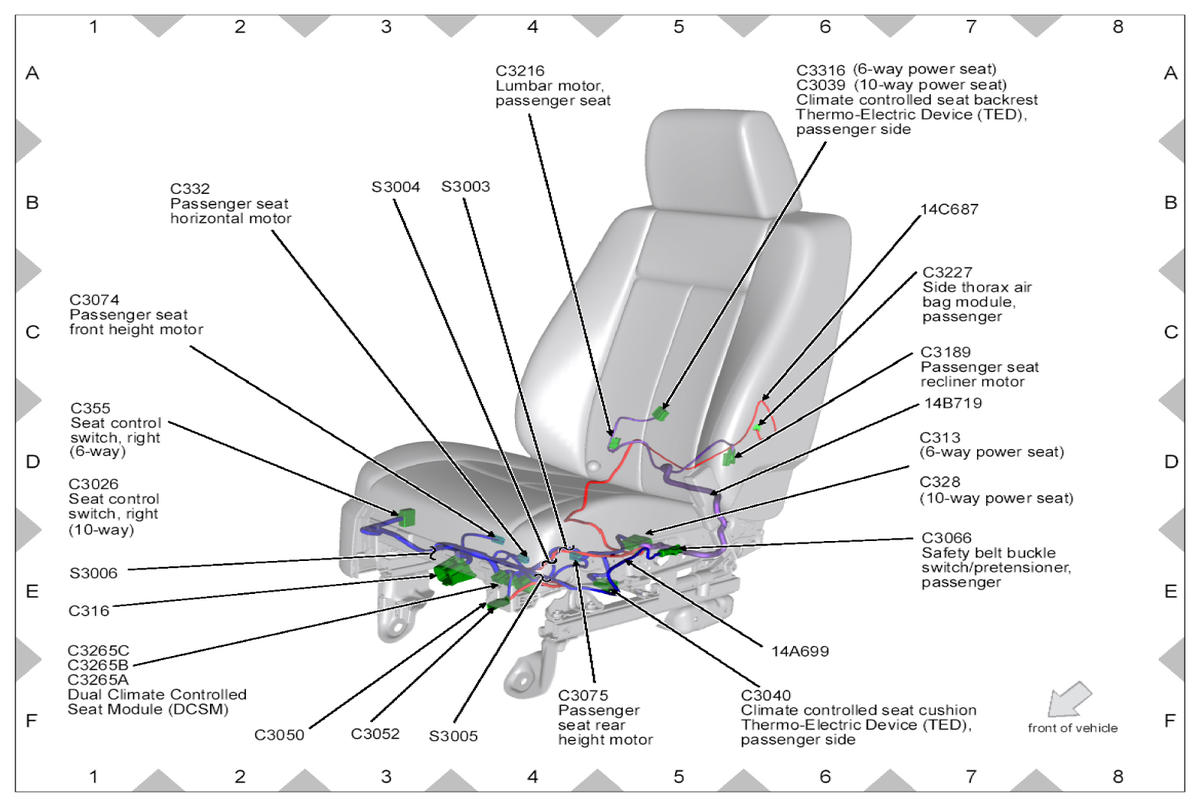

Fig 32: Seat Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 33: Seat Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

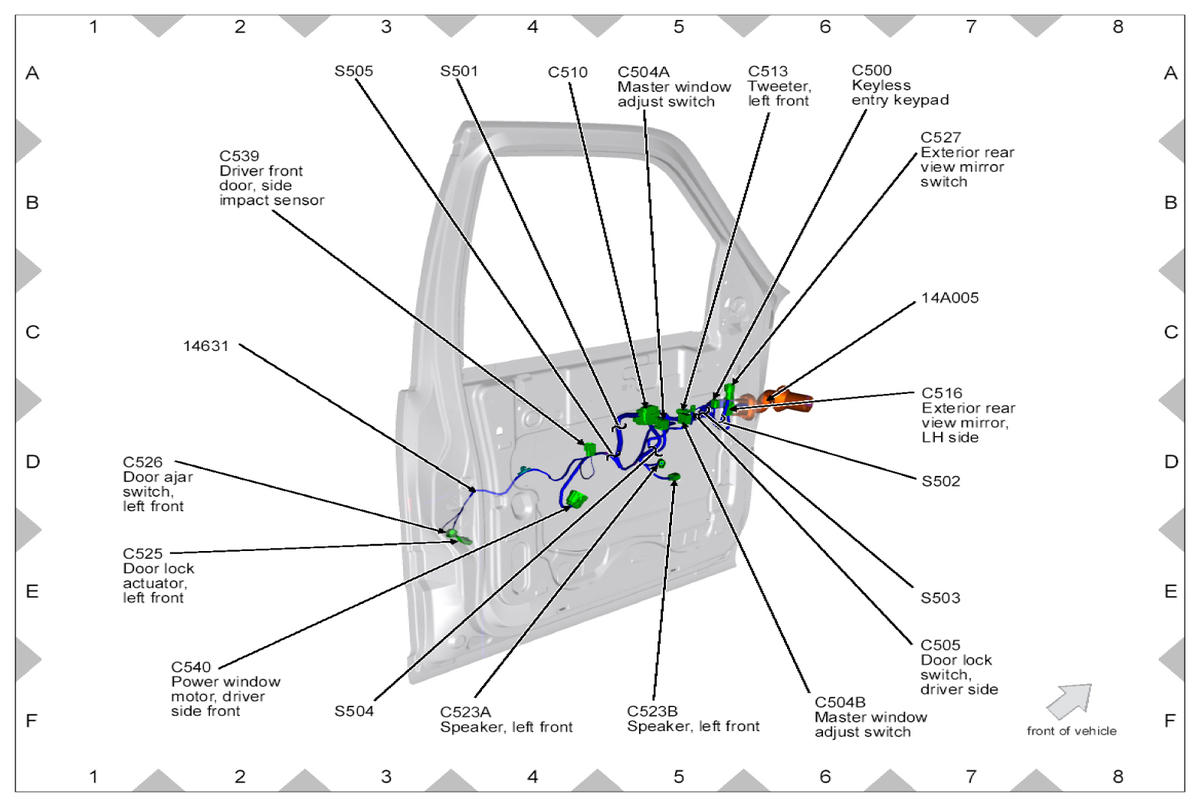

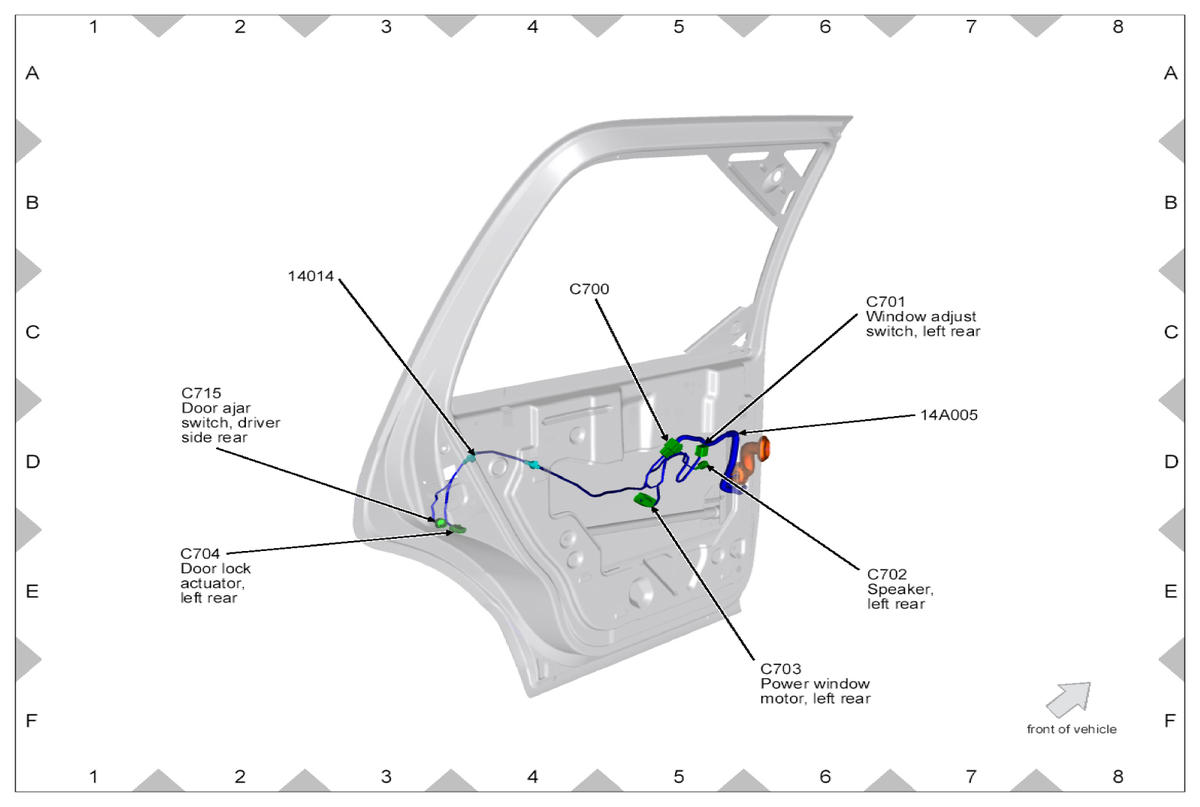

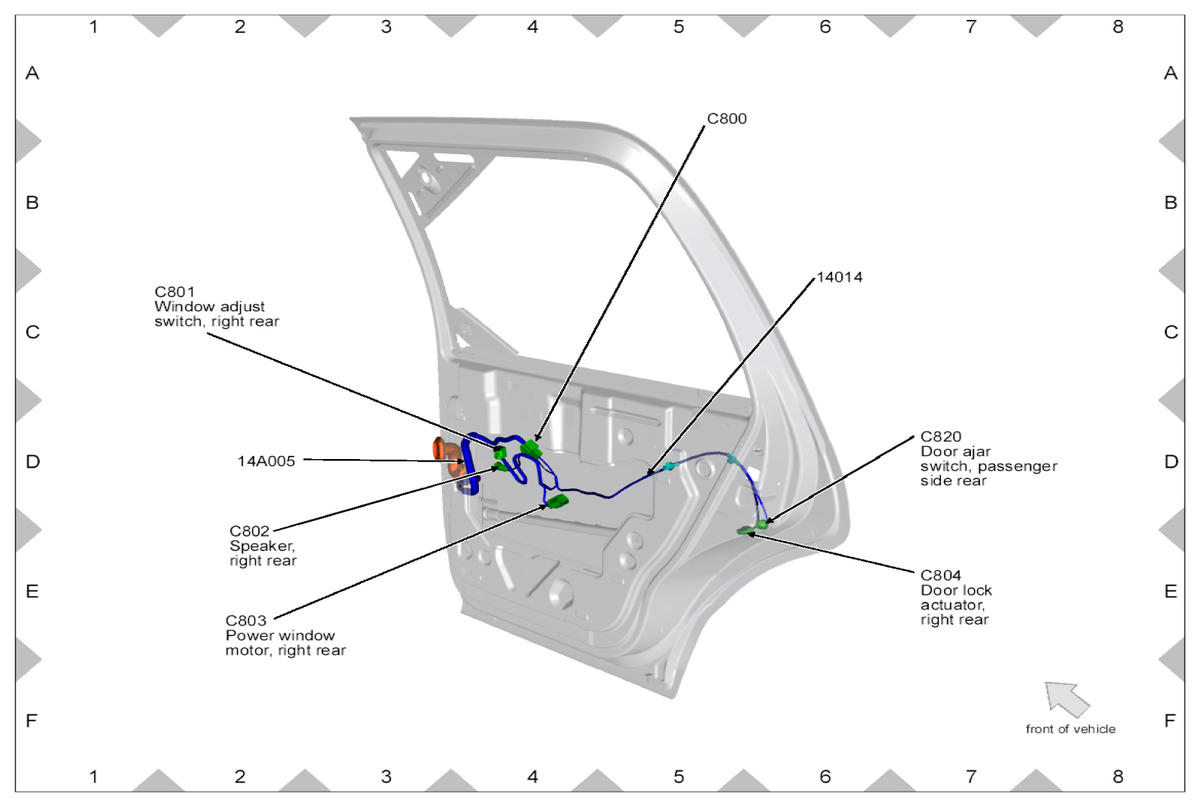

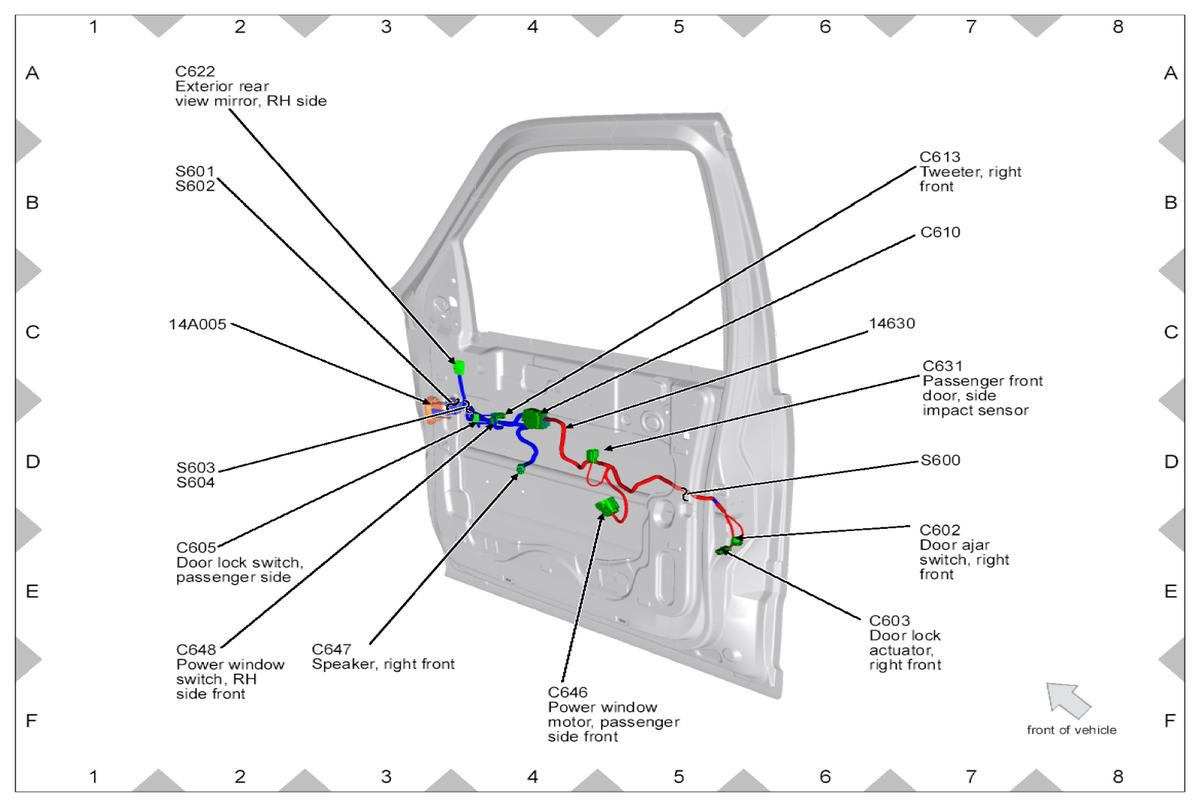

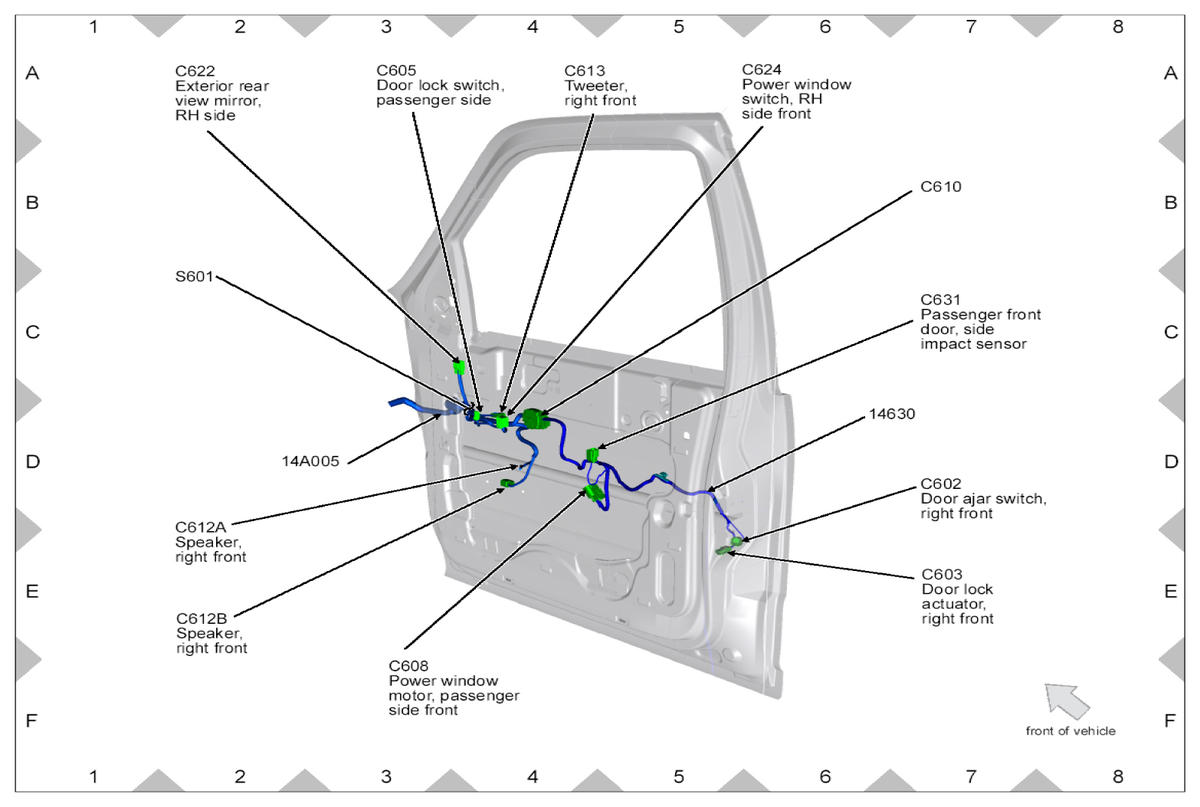

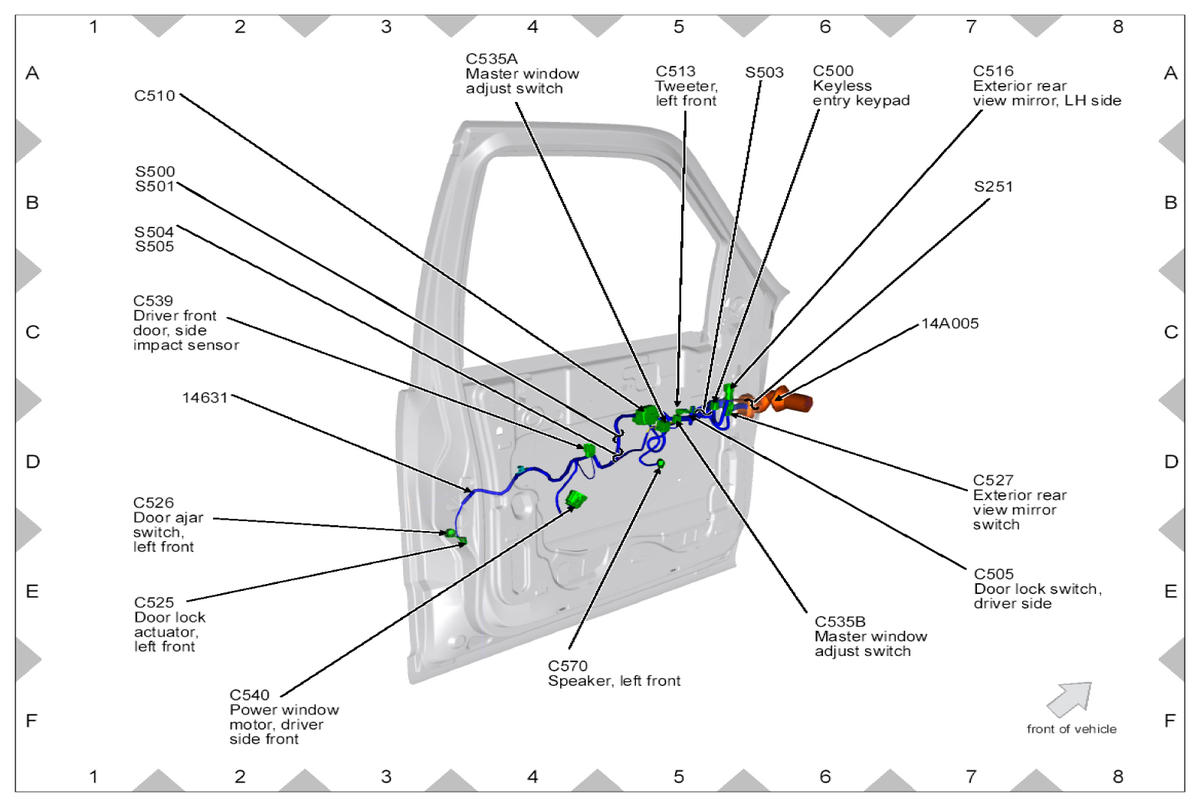

Fig 34: Door Wiring Harness Connectors Location (1 Of 8)
Courtesy of FORD MOTOR CO.
Fig 35: Door Wiring Harness Connectors Location (2 Of 8)
Courtesy of FORD MOTOR CO.
Fig 36: Door Wiring Harness Connectors Location (3 Of 8)
Courtesy of FORD MOTOR CO.
Fig 37: Door Wiring Harness Connectors Location (4 Of 8)
Courtesy of FORD MOTOR CO.
Fig 38: Door Wiring Harness Connectors Location (5 Of 8)
Courtesy of FORD MOTOR CO.
Fig 39: Door Wiring Harness Connectors Location (6 Of 8)
Courtesy of FORD MOTOR CO.
Fig 40: Door Wiring Harness Connectors Location (7 Of 8)
Courtesy of FORD MOTOR CO.
Fig 41: Door Wiring Harness Connectors Location (8 Of 8)
Courtesy of FORD MOTOR CO.

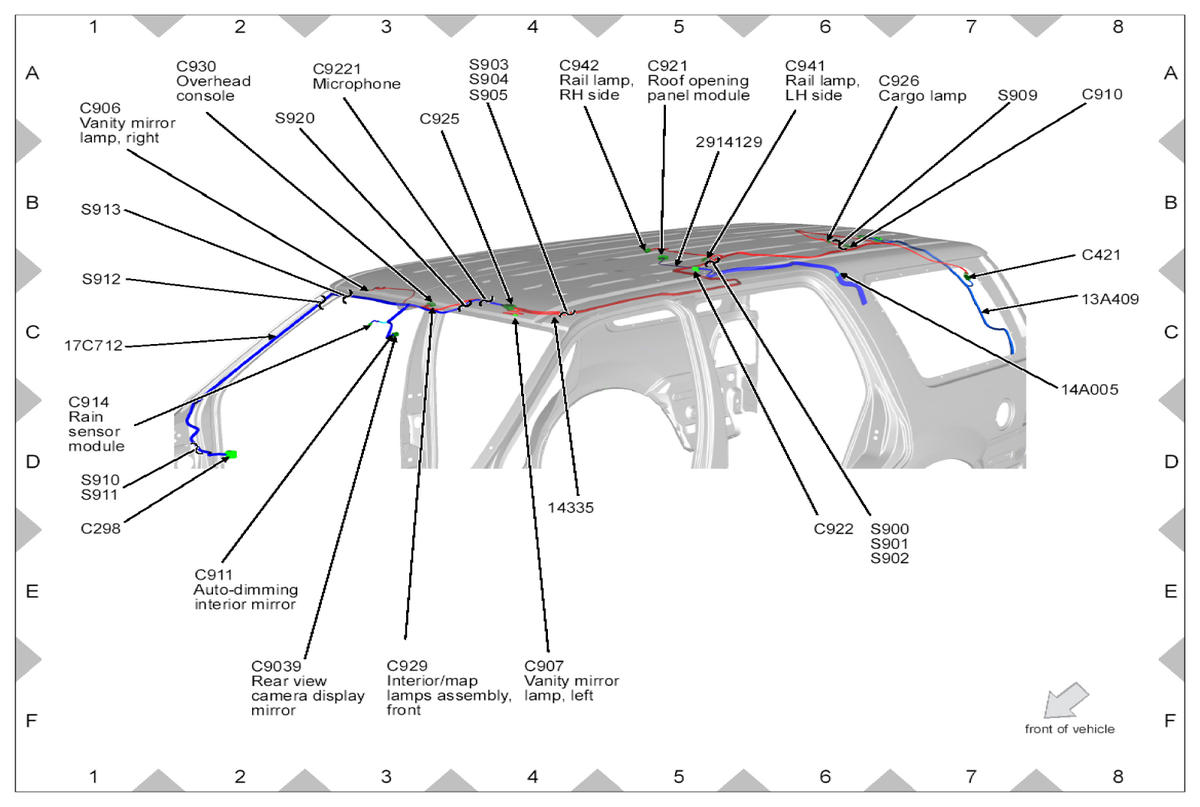

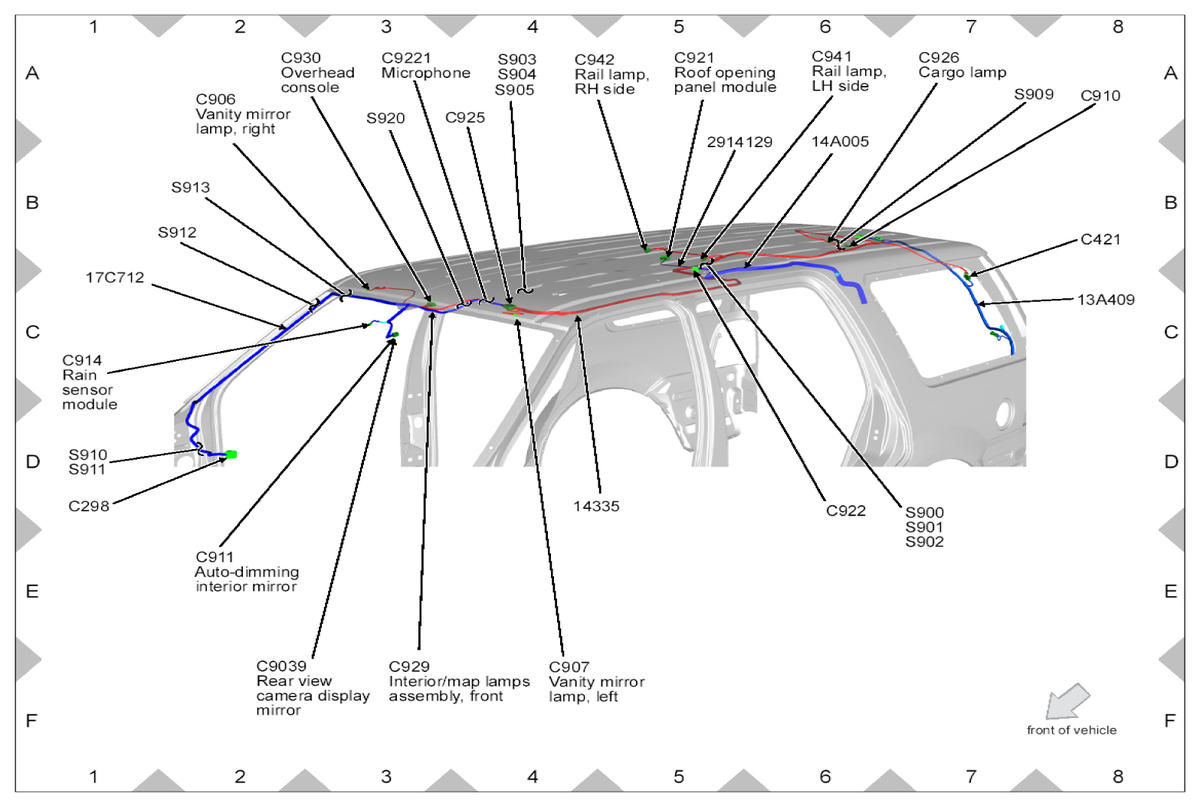

Fig 42: Roof Panel Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 43: Roof Panel Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

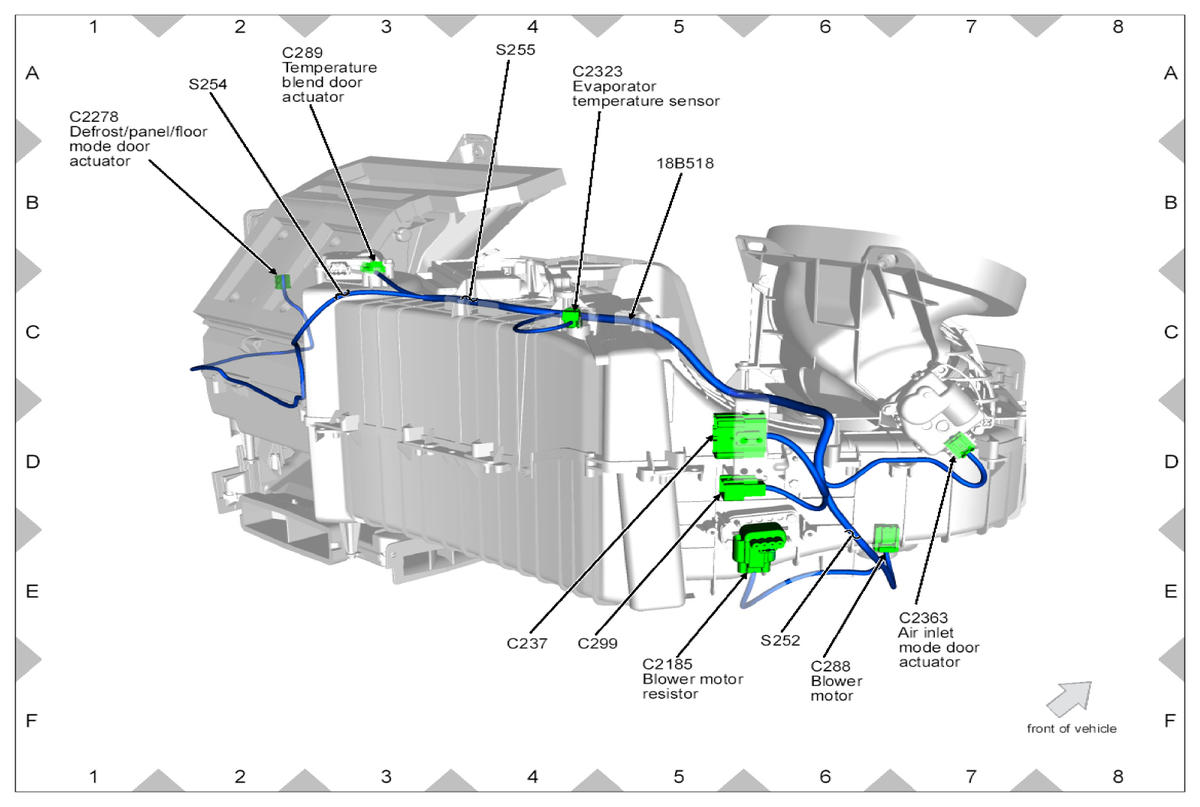

Fig 44: Behind Dash Panel Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

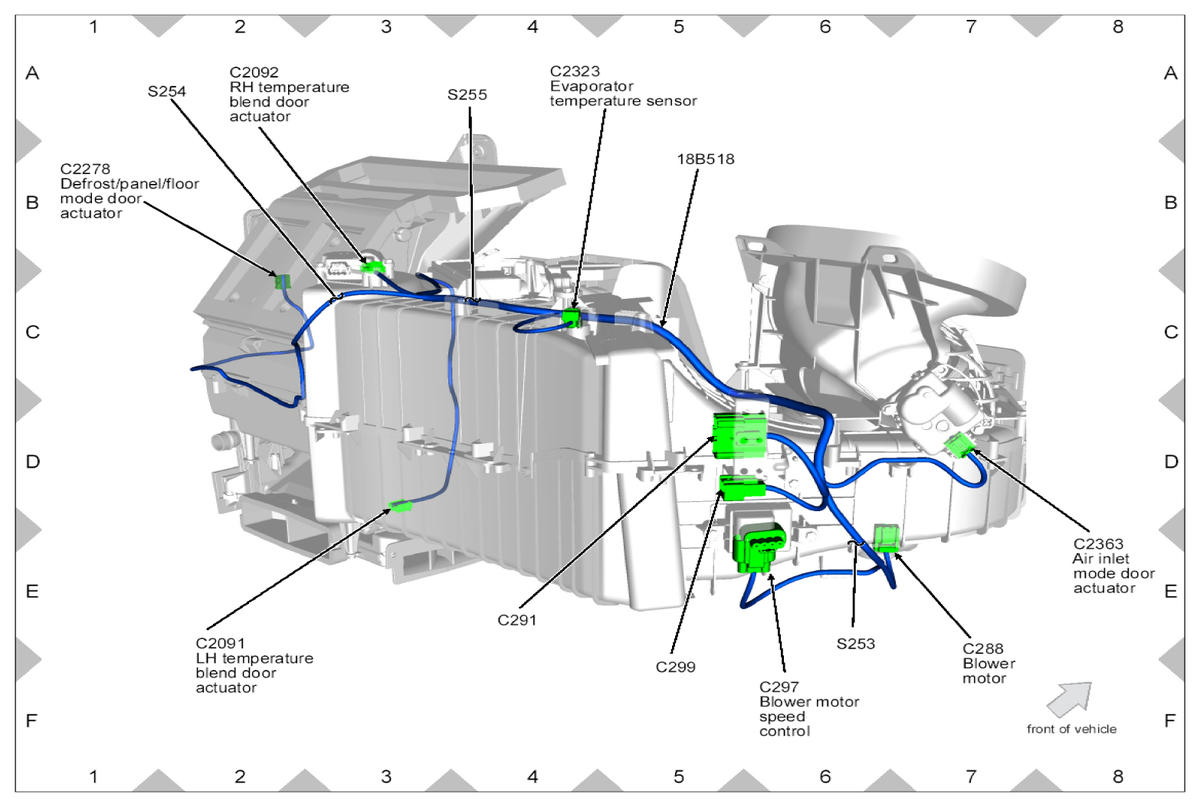

Fig 45: Behind Dash Panel Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

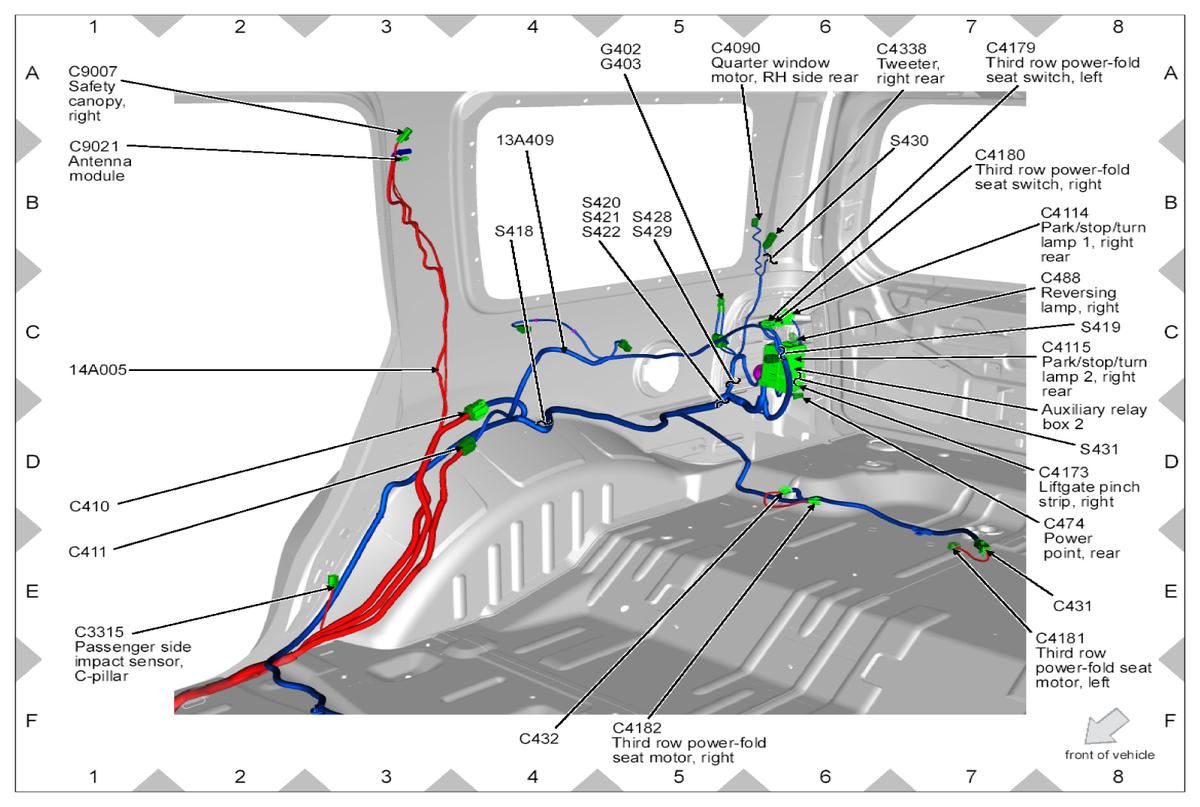

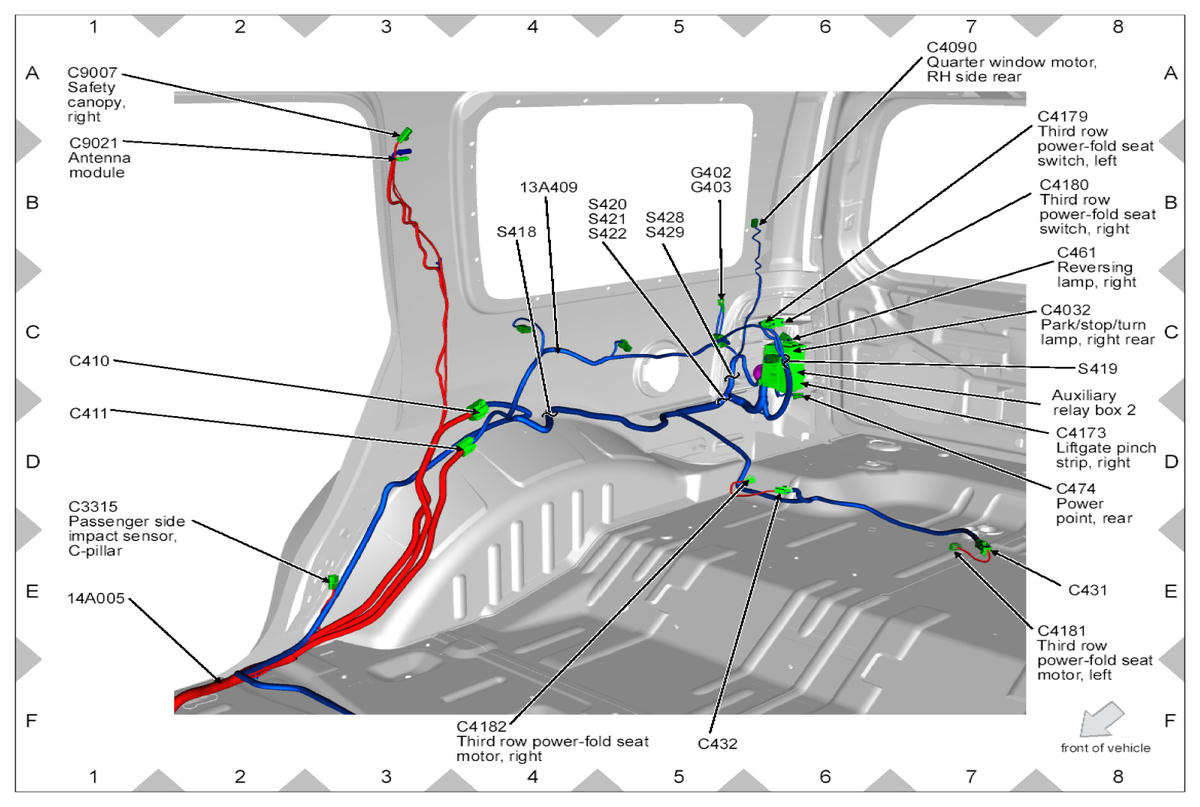

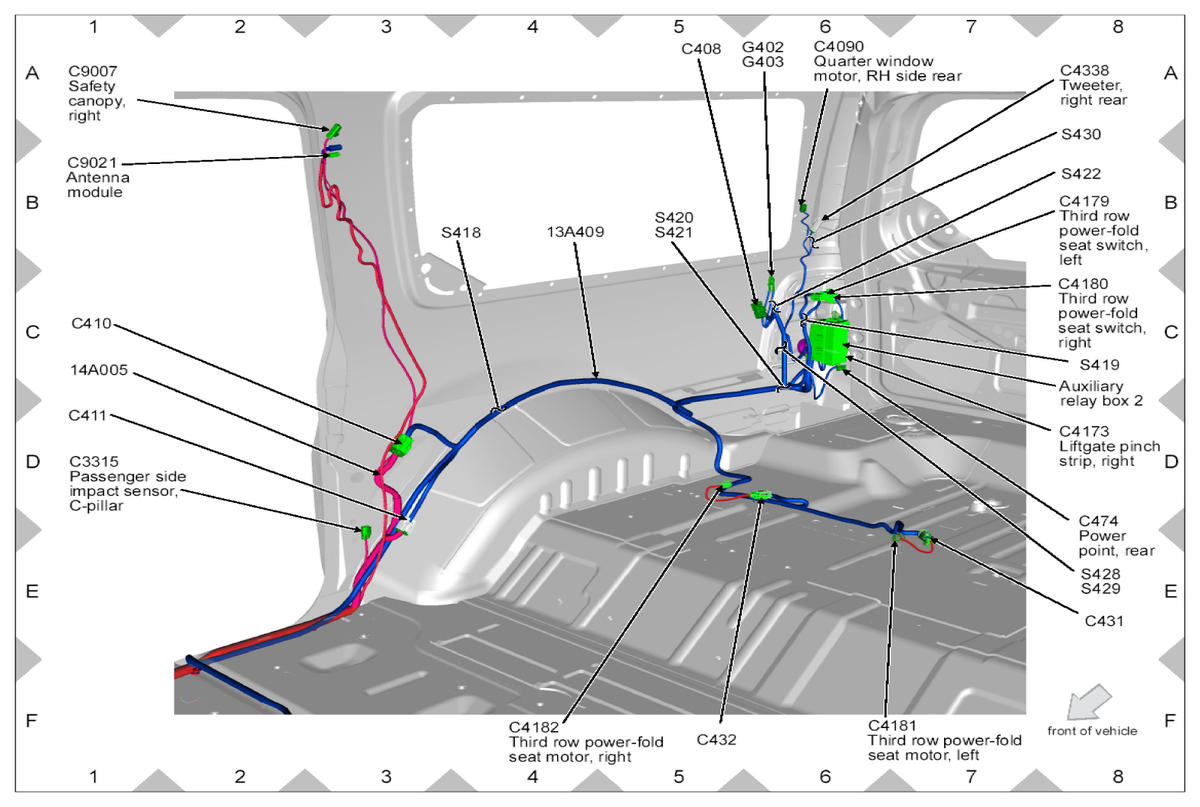

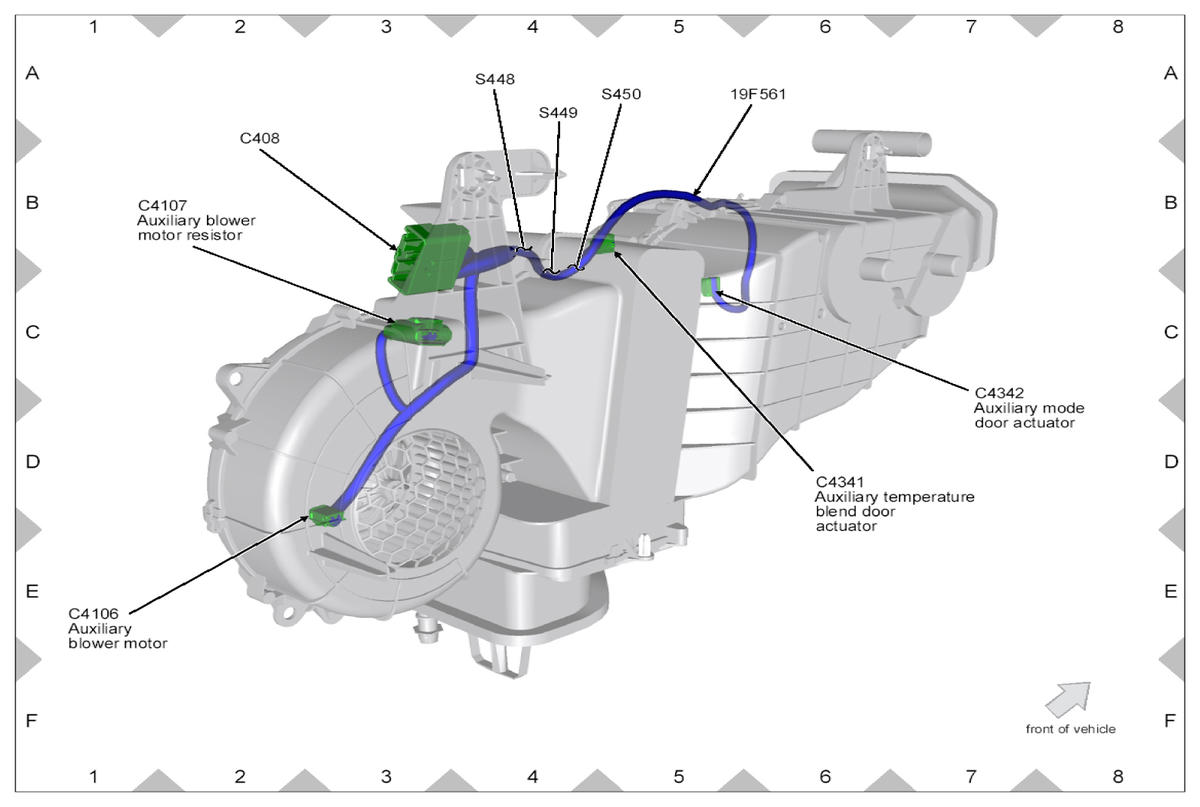

Fig 46: Wiring Harness Connectors Location In RH Side Of Cargo Area (1 Of 2)
Courtesy of FORD MOTOR CO.

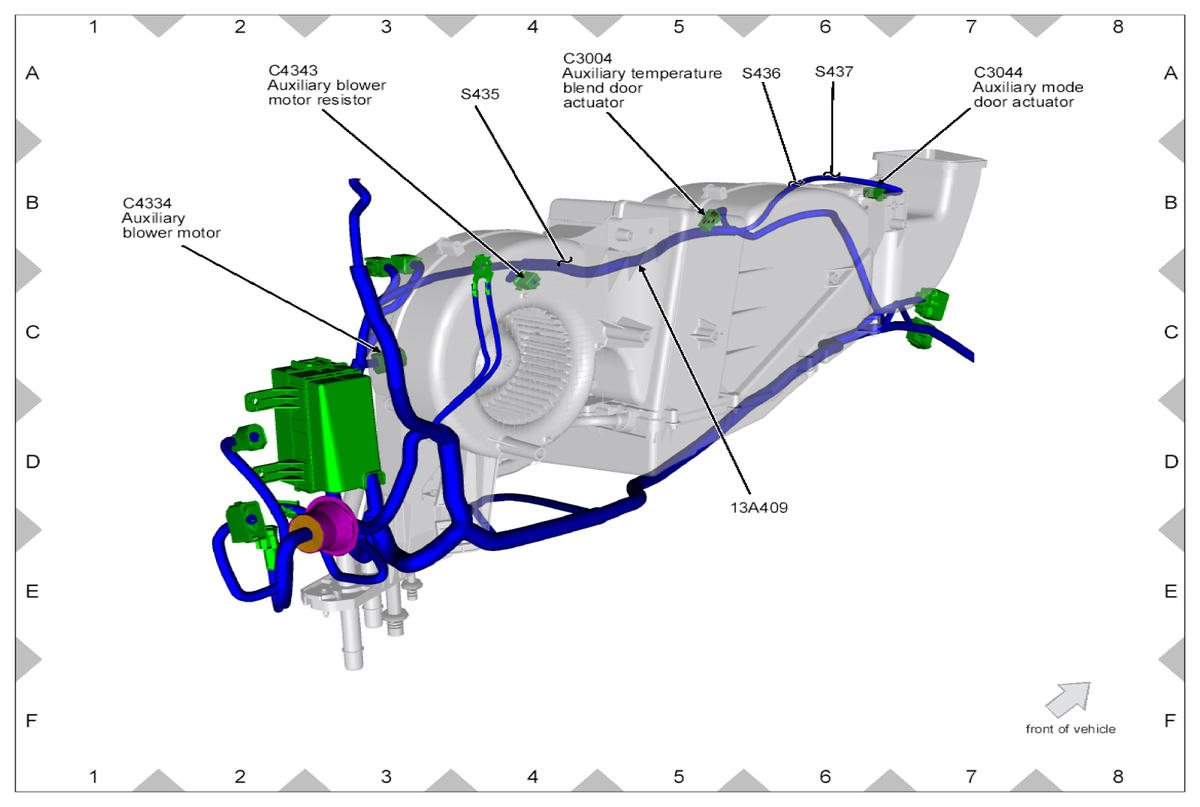

Fig 47: Wiring Harness Connectors Location In RH Side Of Cargo Area (2 Of 2)
Courtesy of FORD MOTOR CO.
