Repair and Diagnosis
>>
Electrical
>>
Component Locations
>>
OEM Component Harness Location Views
>>
Component Location Views
Component Location Views

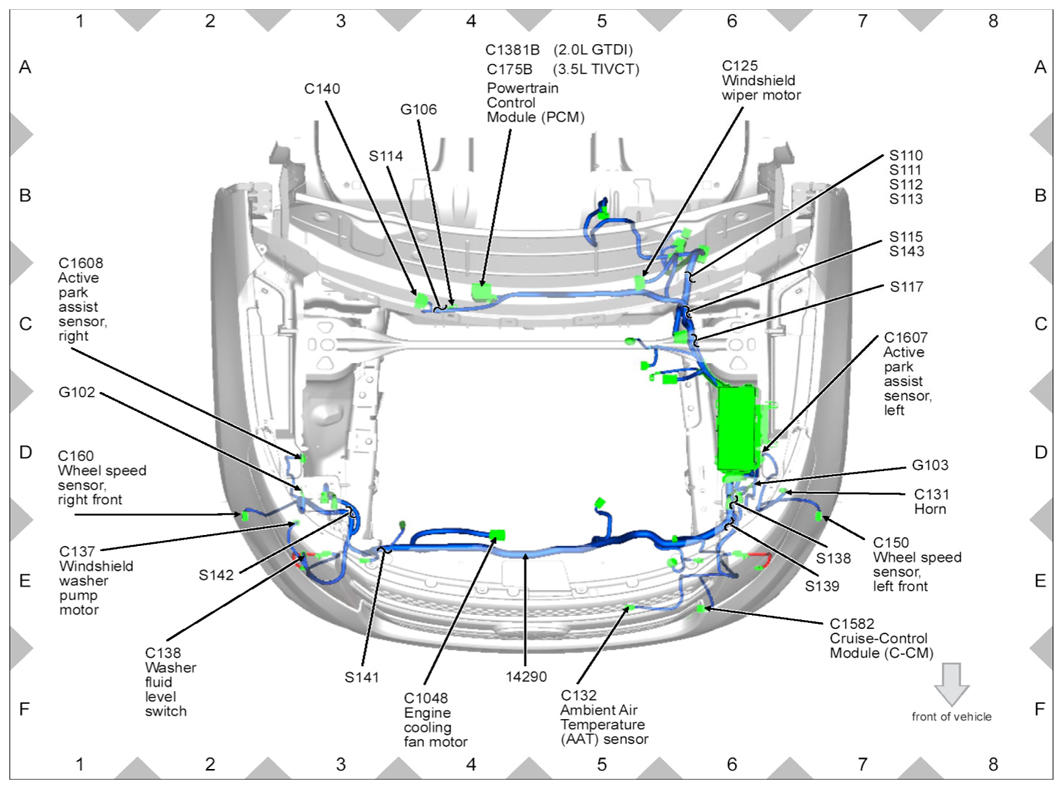

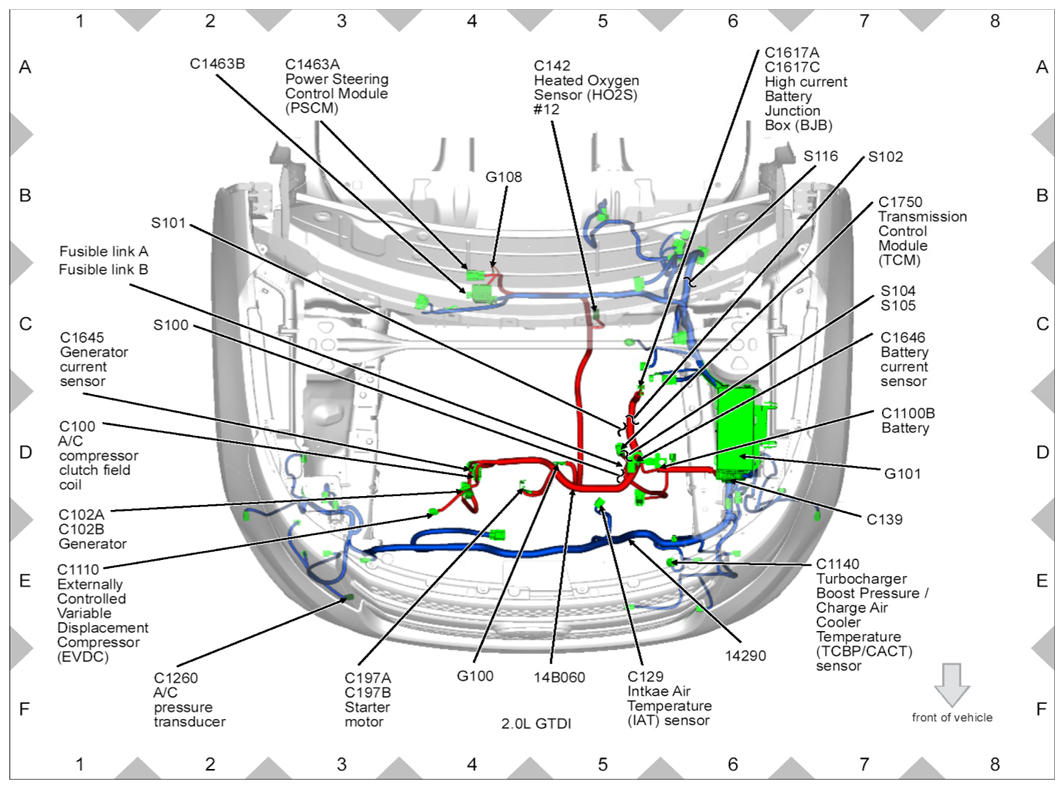

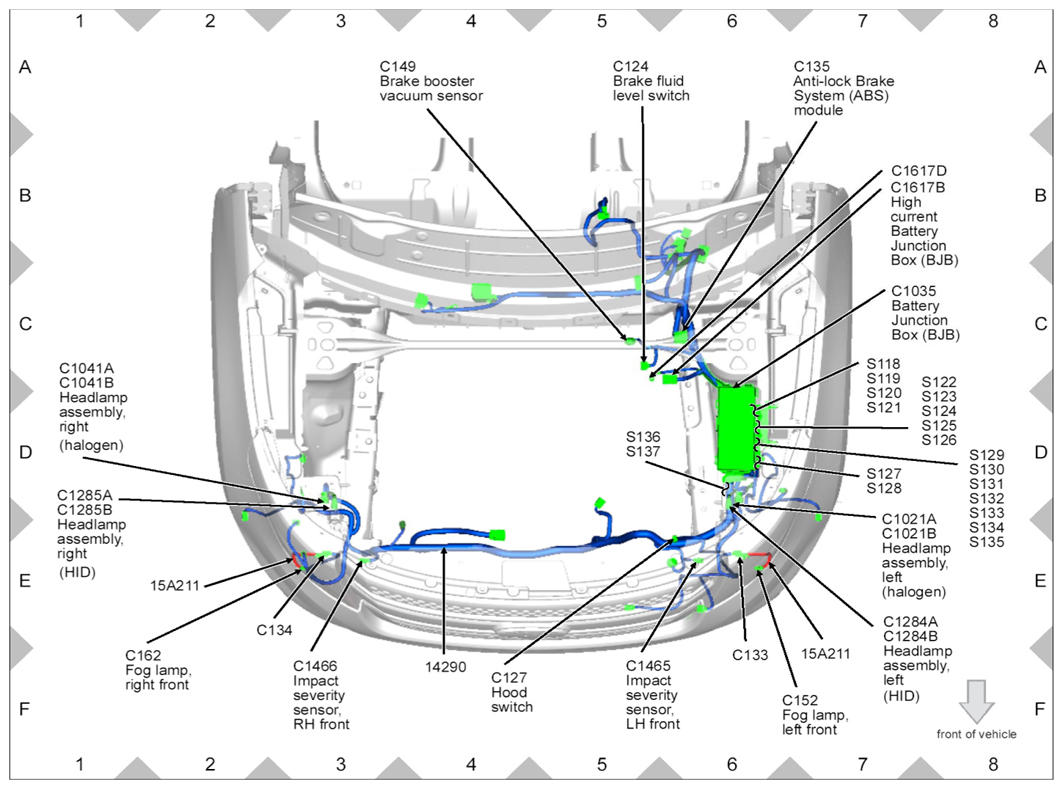

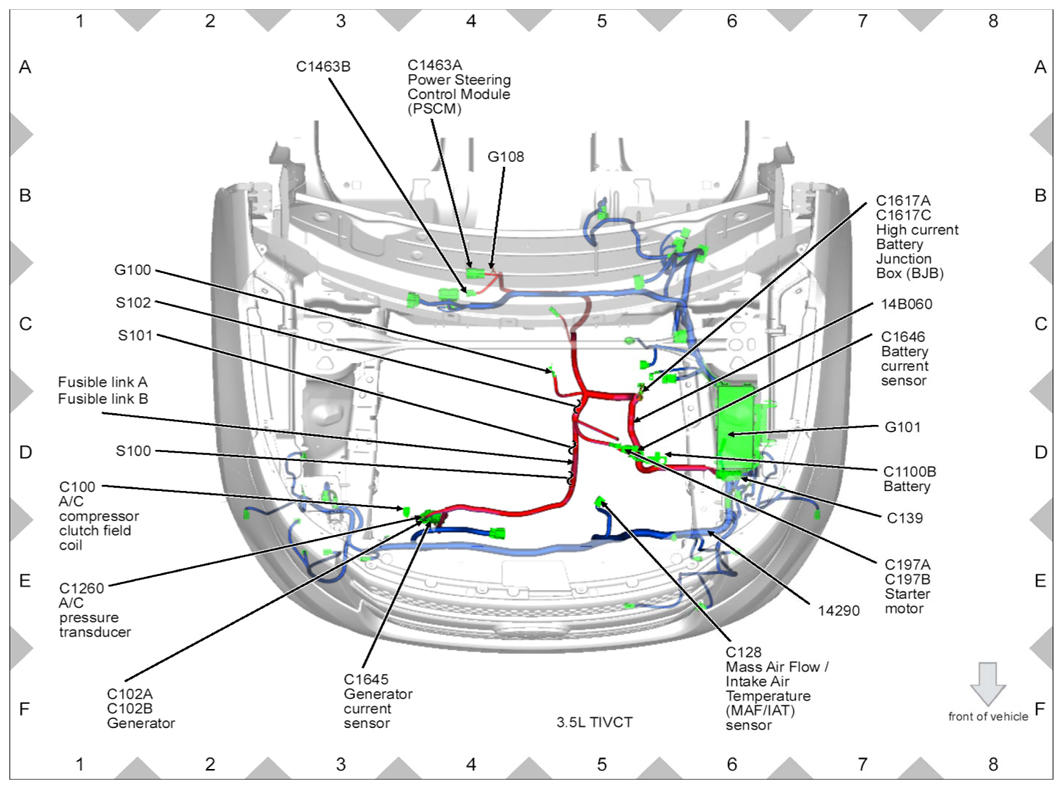

Fig 1: Engine Compartment Wiring Harness Connectors Location (1 Of 4)
Courtesy of FORD MOTOR CO.
Fig 2: Engine Compartment Wiring Harness Connectors Location (2 Of 4)
Courtesy of FORD MOTOR CO.
Fig 3: Engine Compartment Wiring Harness Connectors Location (3 Of 4)
Courtesy of FORD MOTOR CO.
Fig 4: Engine Compartment Wiring Harness Connectors Location (4 Of 4)
Courtesy of FORD MOTOR CO.

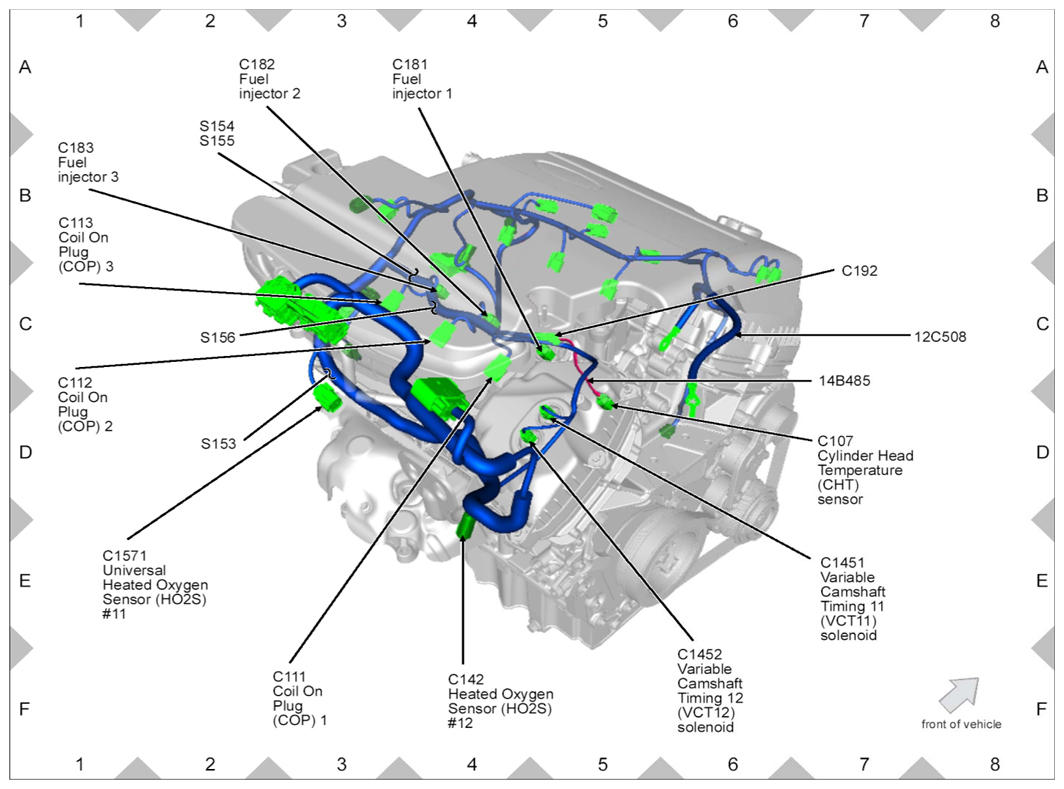

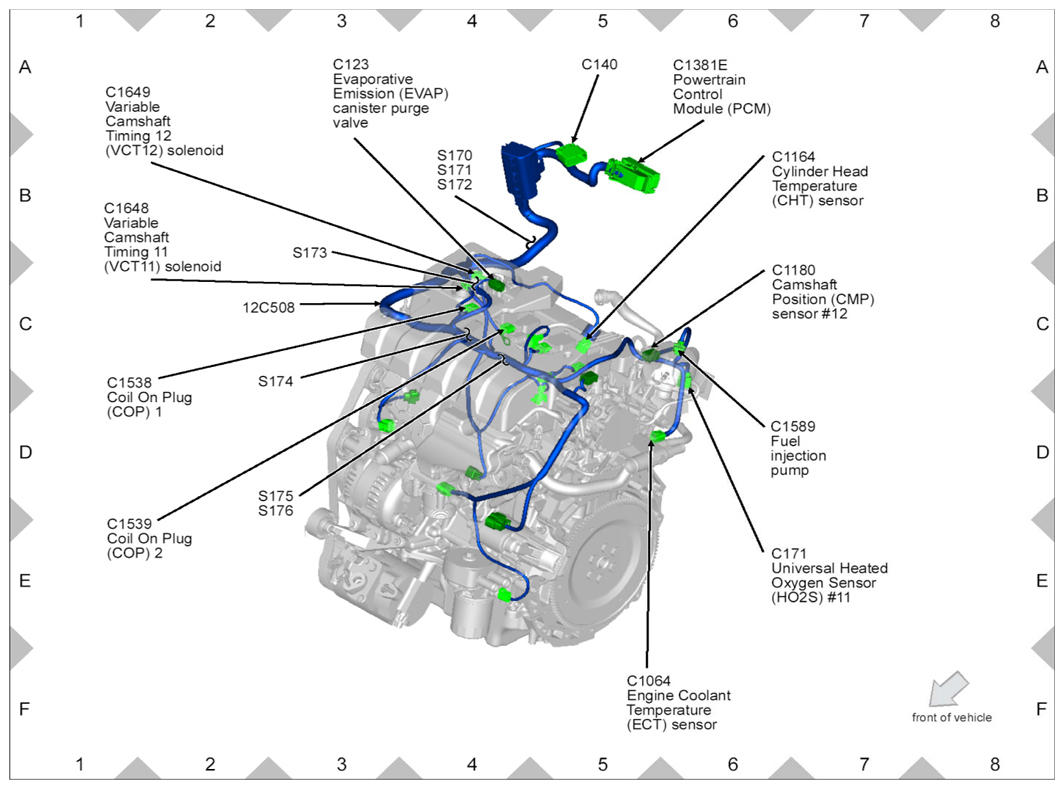

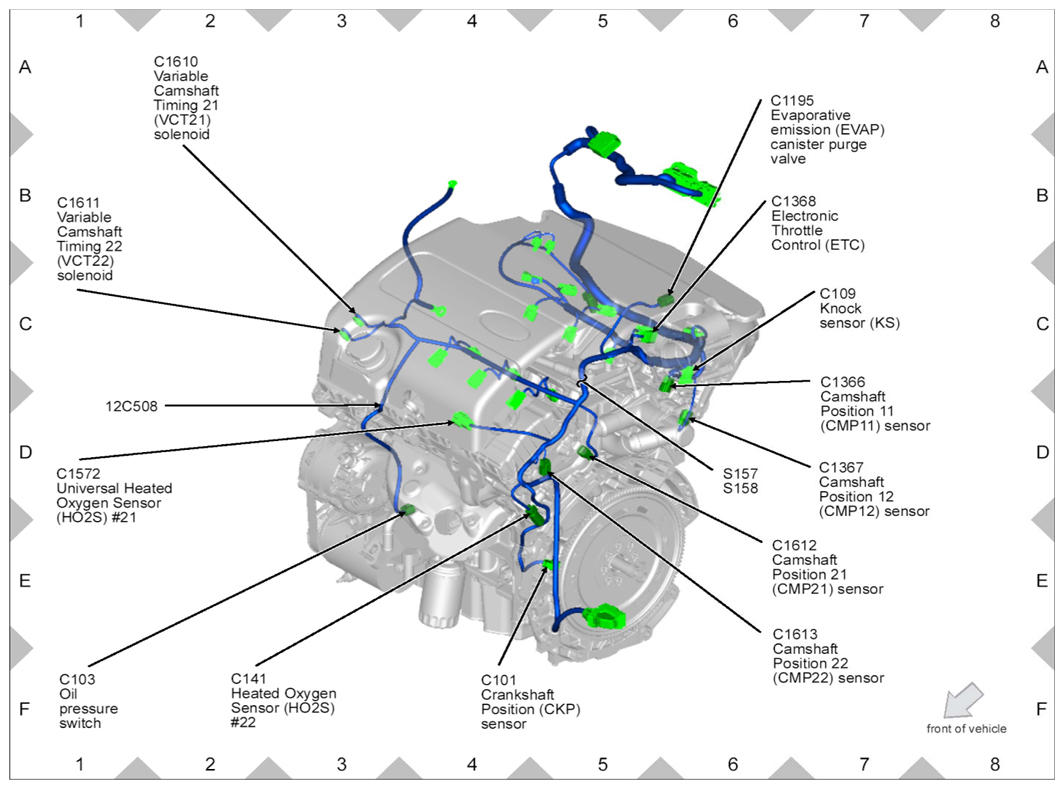

Fig 5: Engine Wiring Harness Connectors Location (1 Of 7)
Courtesy of FORD MOTOR CO.

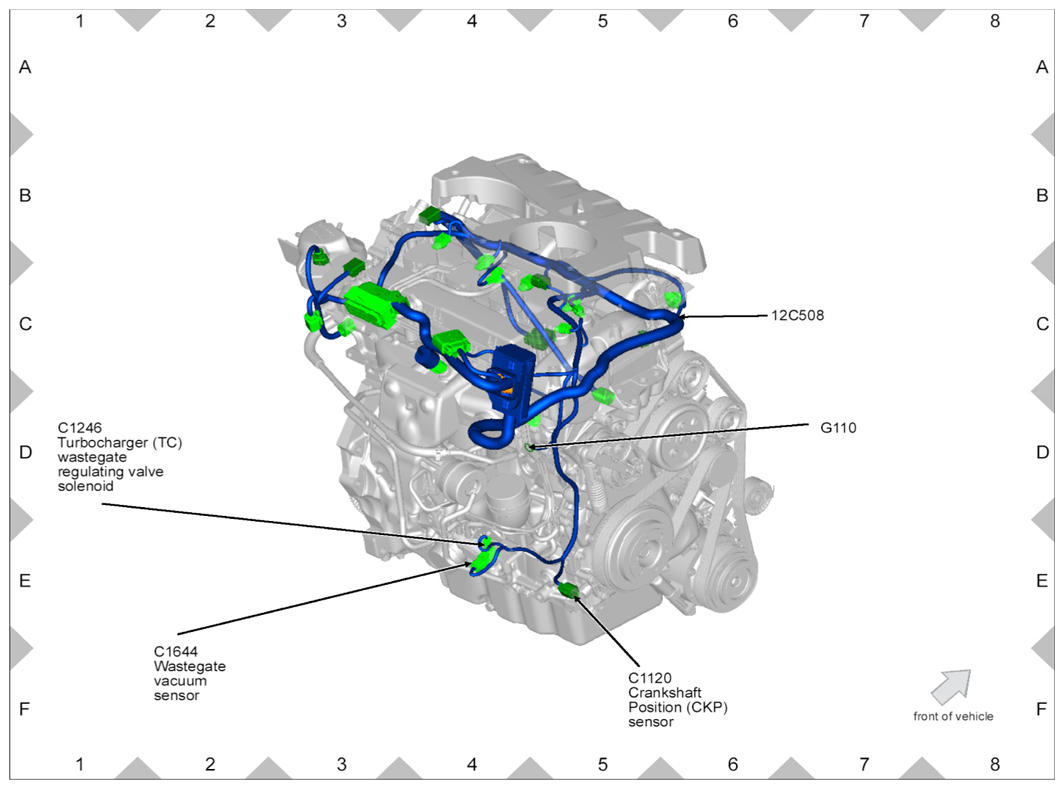

Fig 6: Engine Wiring Harness Connectors Location (2 Of 7)
Courtesy of FORD MOTOR CO.

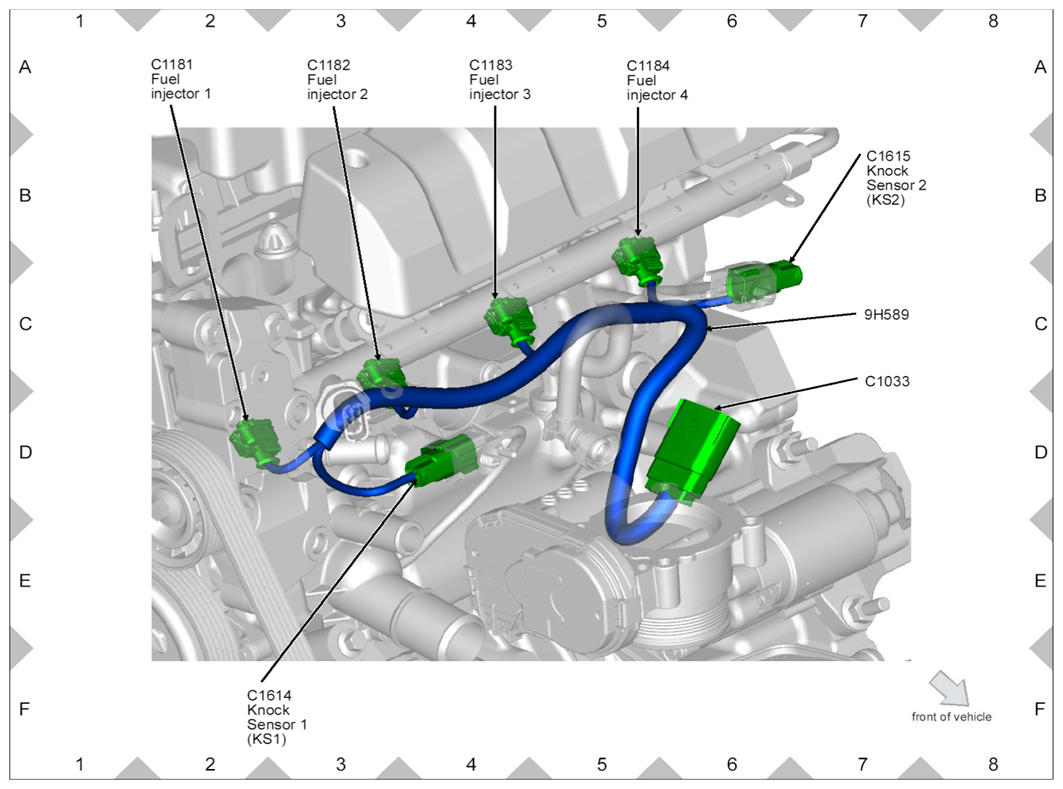

Fig 7: Engine Wiring Harness Connectors Location (3 Of 7)
Courtesy of FORD MOTOR CO.

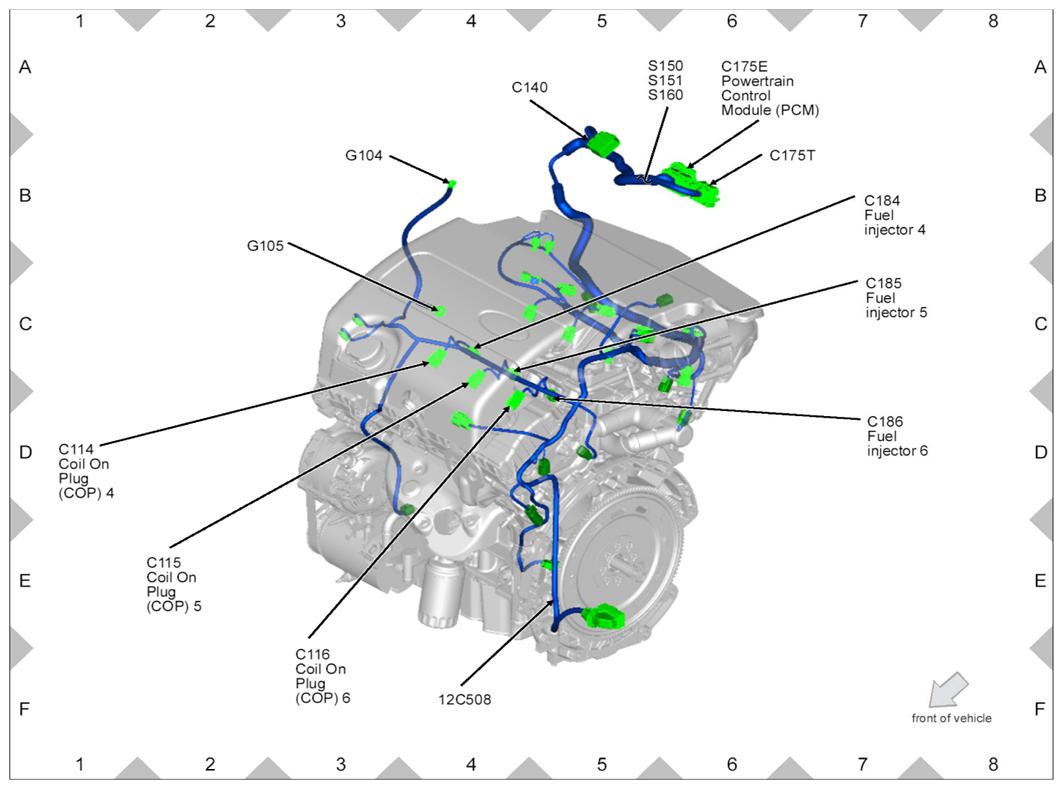

Fig 8: Engine Wiring Harness Connectors Location (4 Of 7)
Courtesy of FORD MOTOR CO.

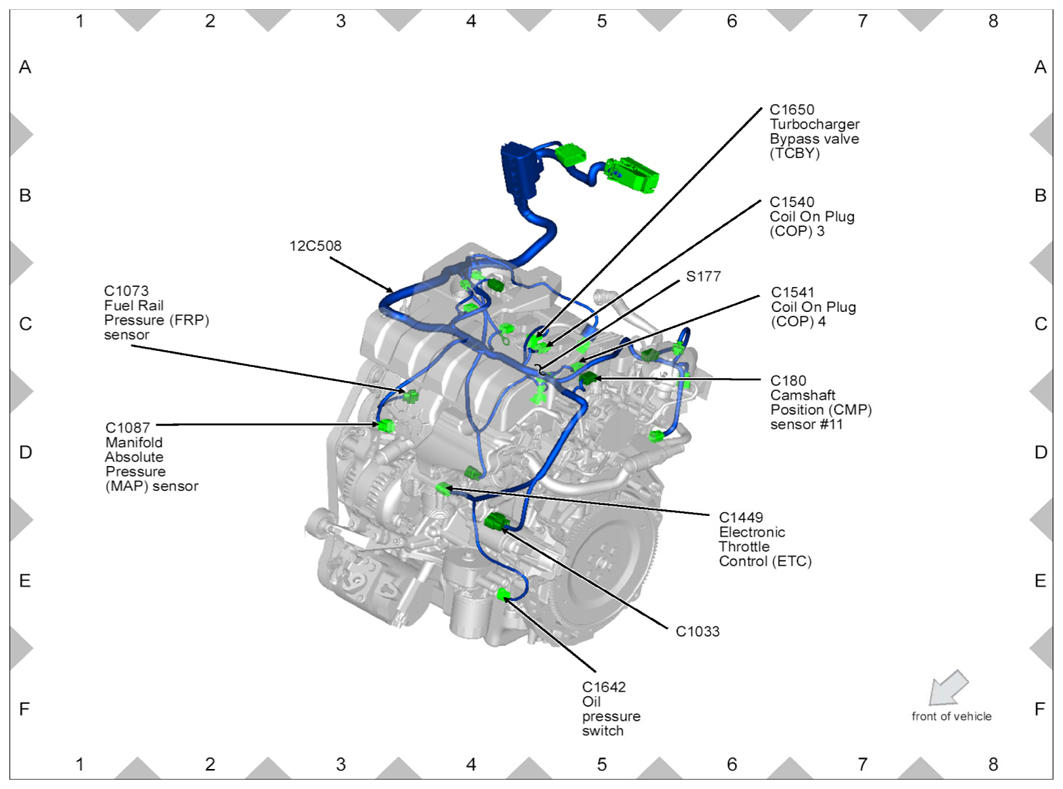

Fig 9: Engine Wiring Harness Connectors Location (5 Of 7)
Courtesy of FORD MOTOR CO.
Fig 10: Engine Wiring Harness Connectors Location (6 Of 7)
Courtesy of FORD MOTOR CO.
Fig 11: Engine Wiring Harness Connectors Location (7 Of 7)
Courtesy of FORD MOTOR CO.

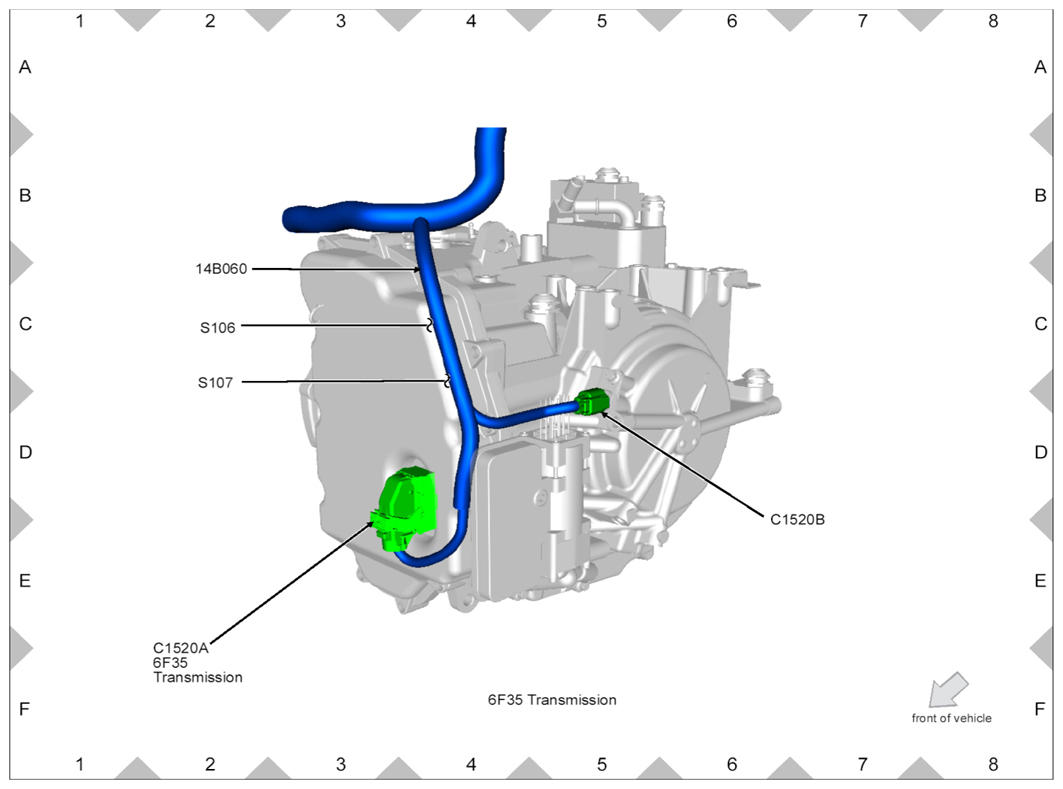

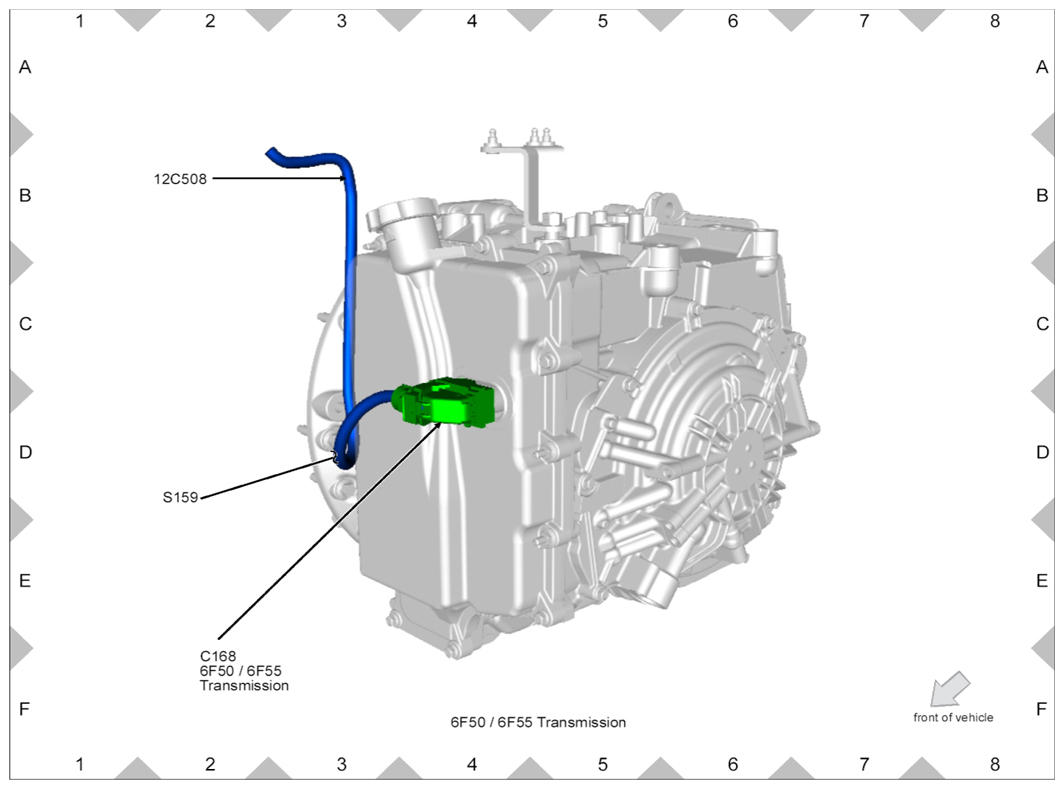

Fig 12: Transmission Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 13: Transmission Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

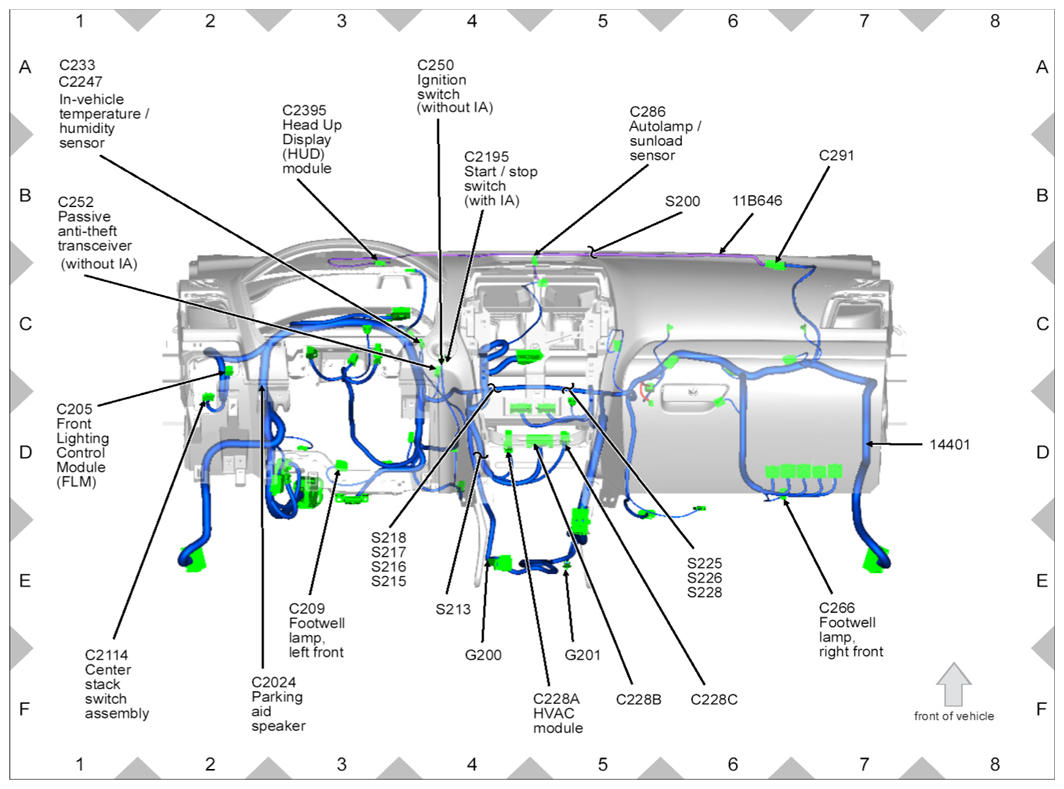

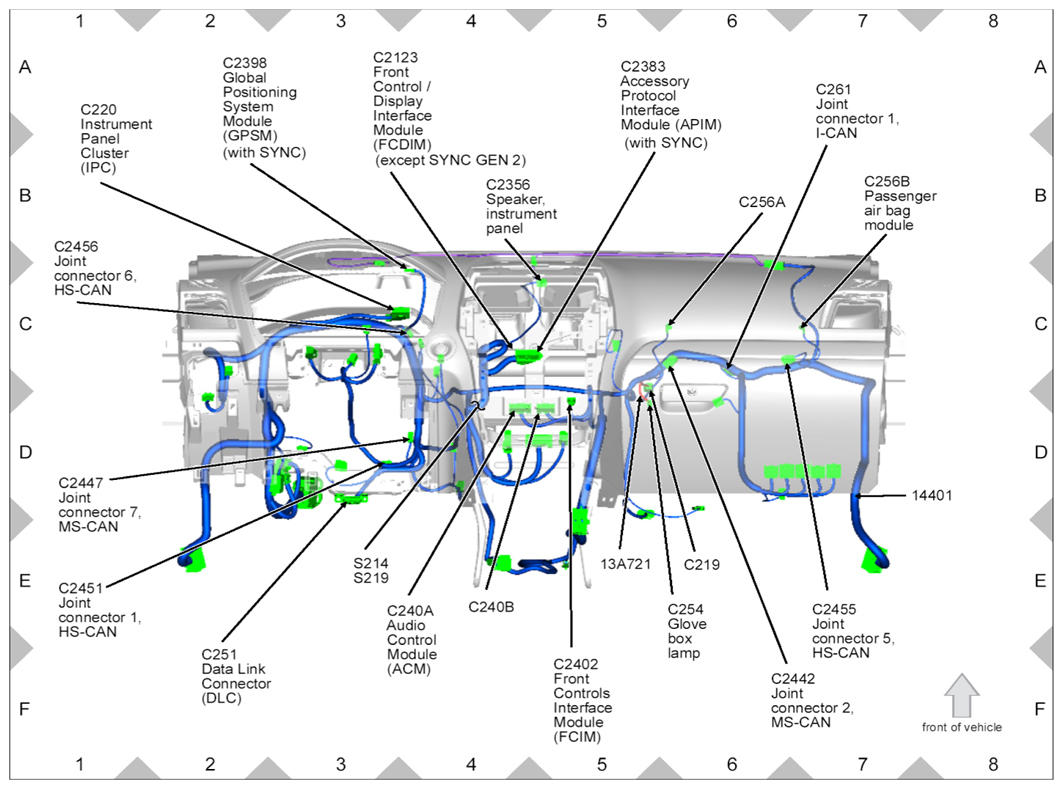

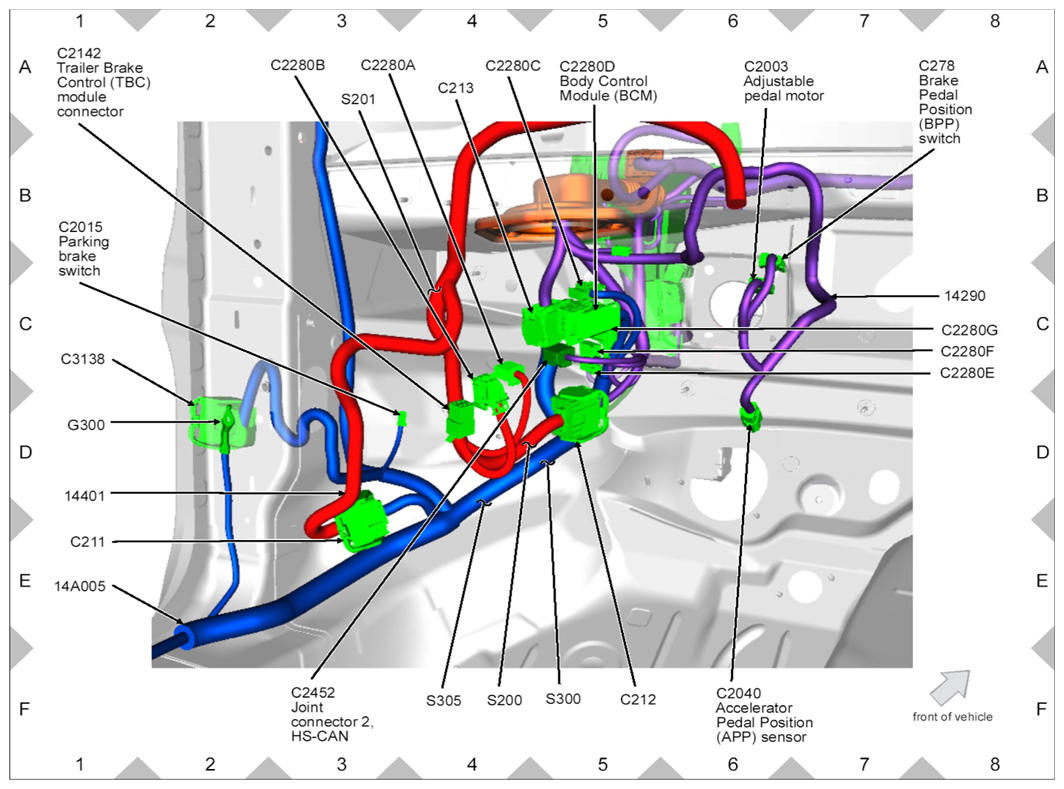

Fig 14: Front Side Dash Board Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 15: Front Side Dash Board Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.

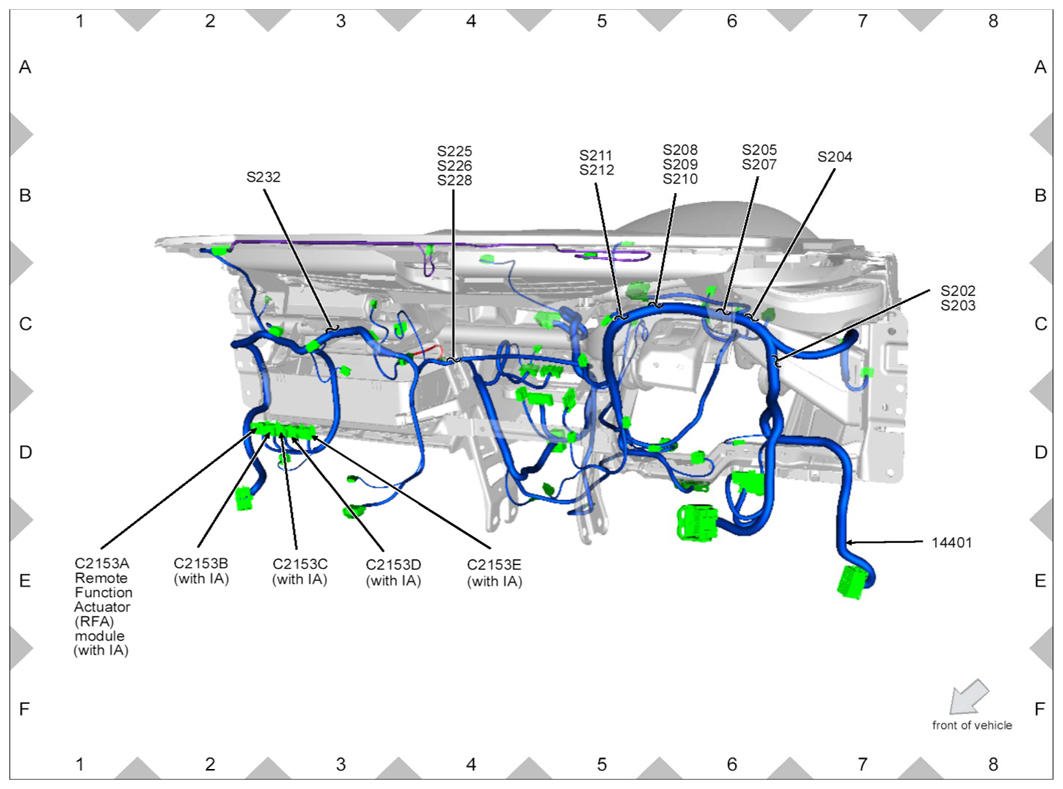

Fig 16: Back Side Dash Board Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

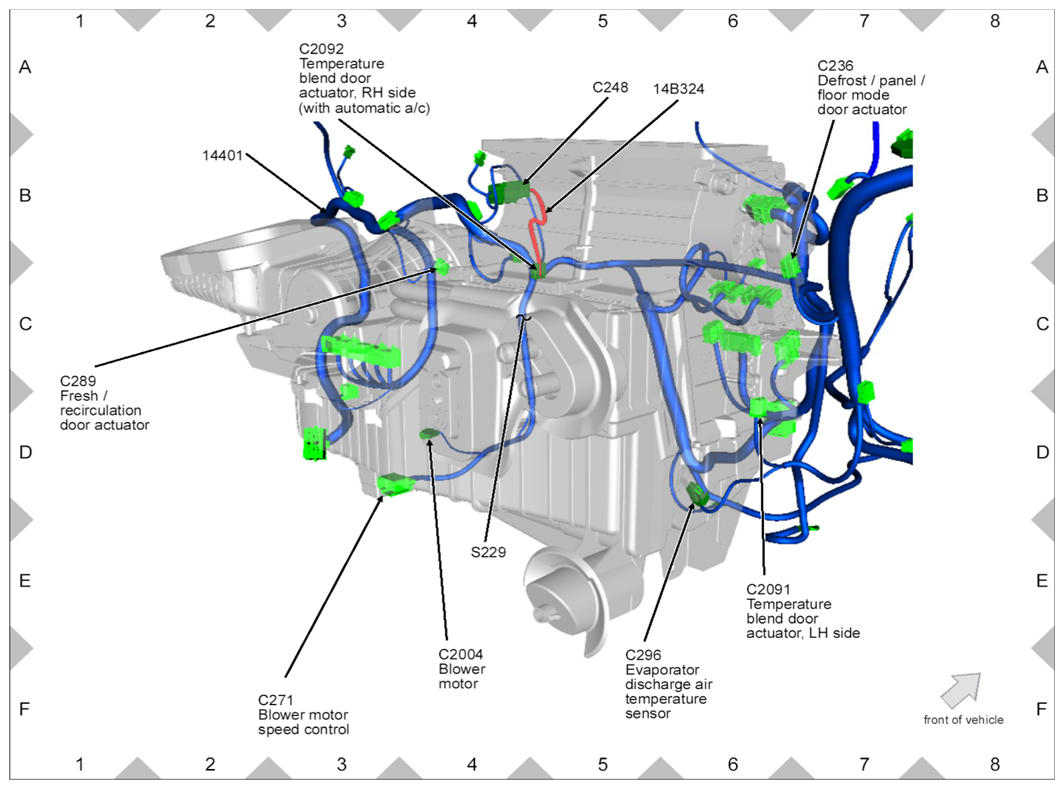

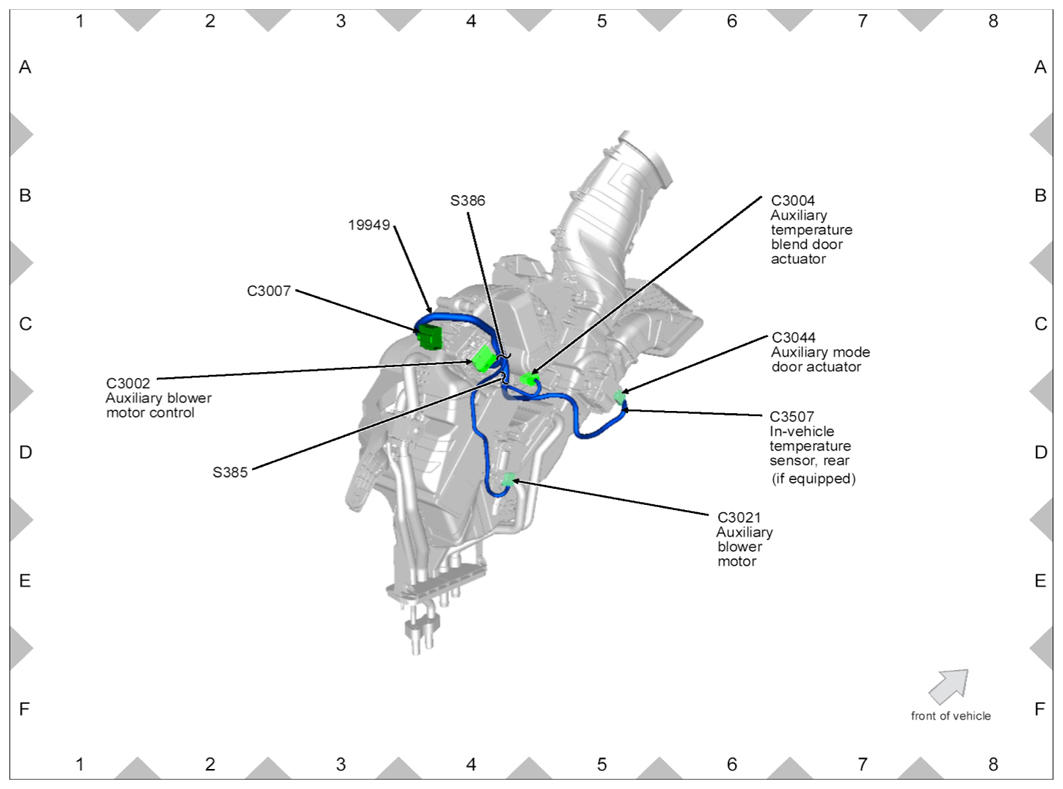

Fig 17: HVAC System Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 18: Turbocharger Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

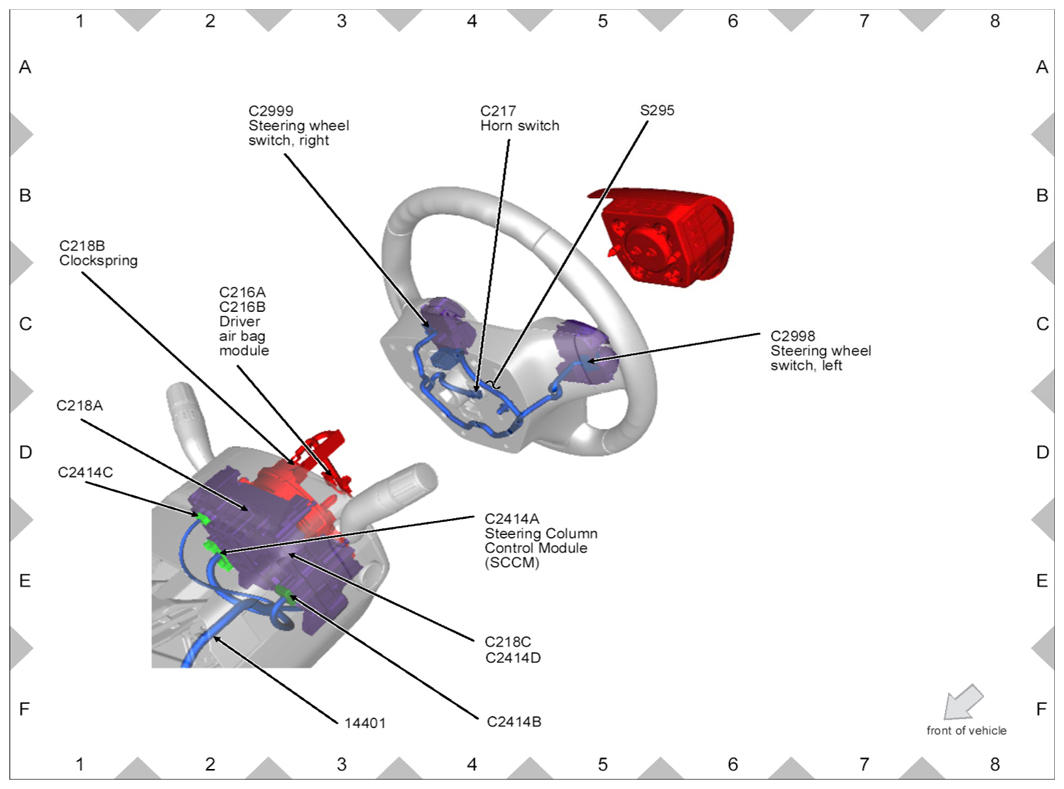

Fig 19: Steering Column Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

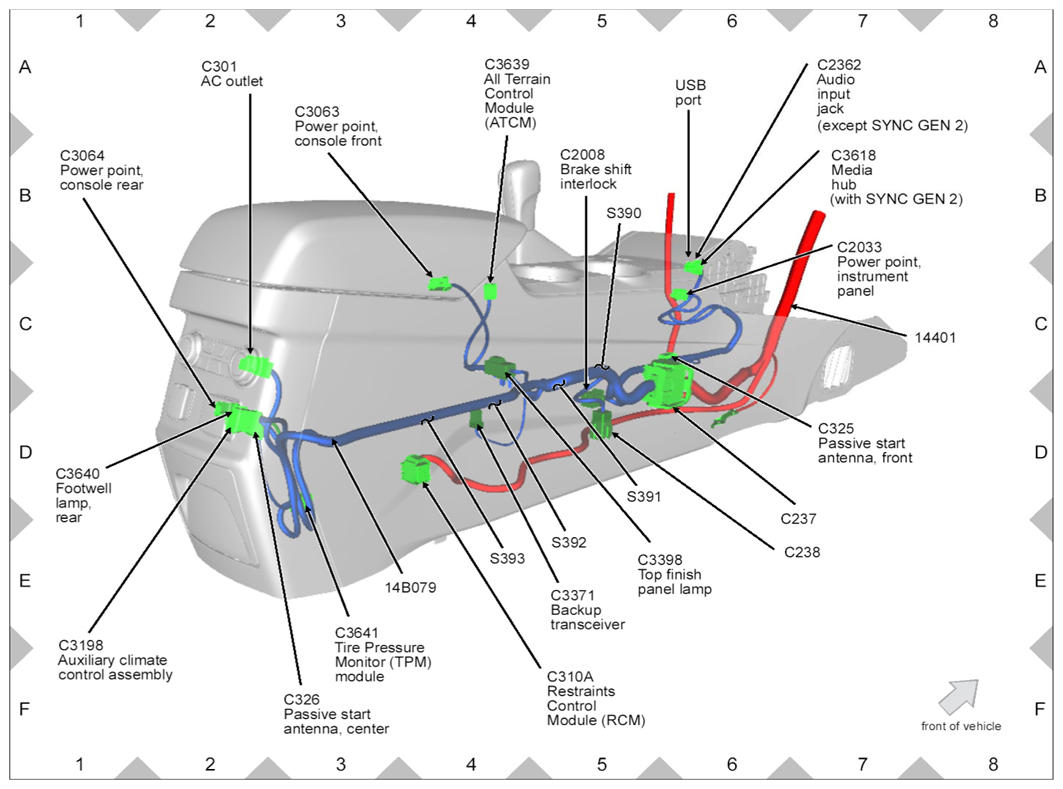

Fig 20: Center Console Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

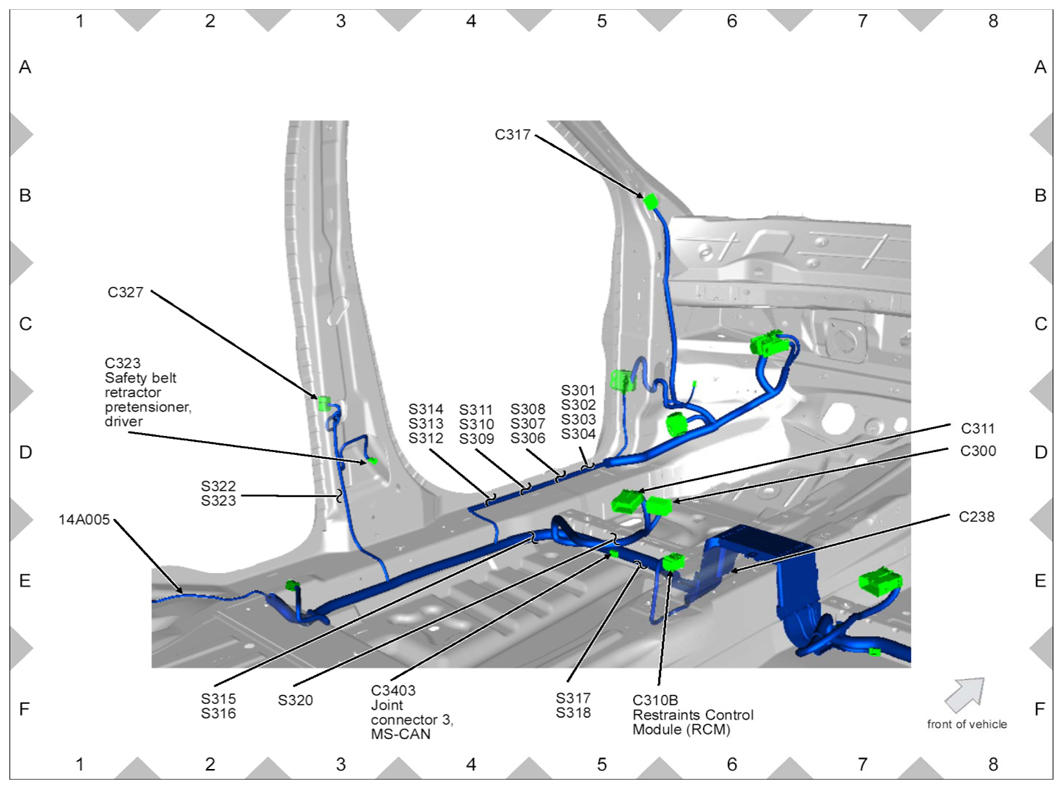

Fig 21: LH Front Inner Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
Fig 22: LH Floor Panel Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

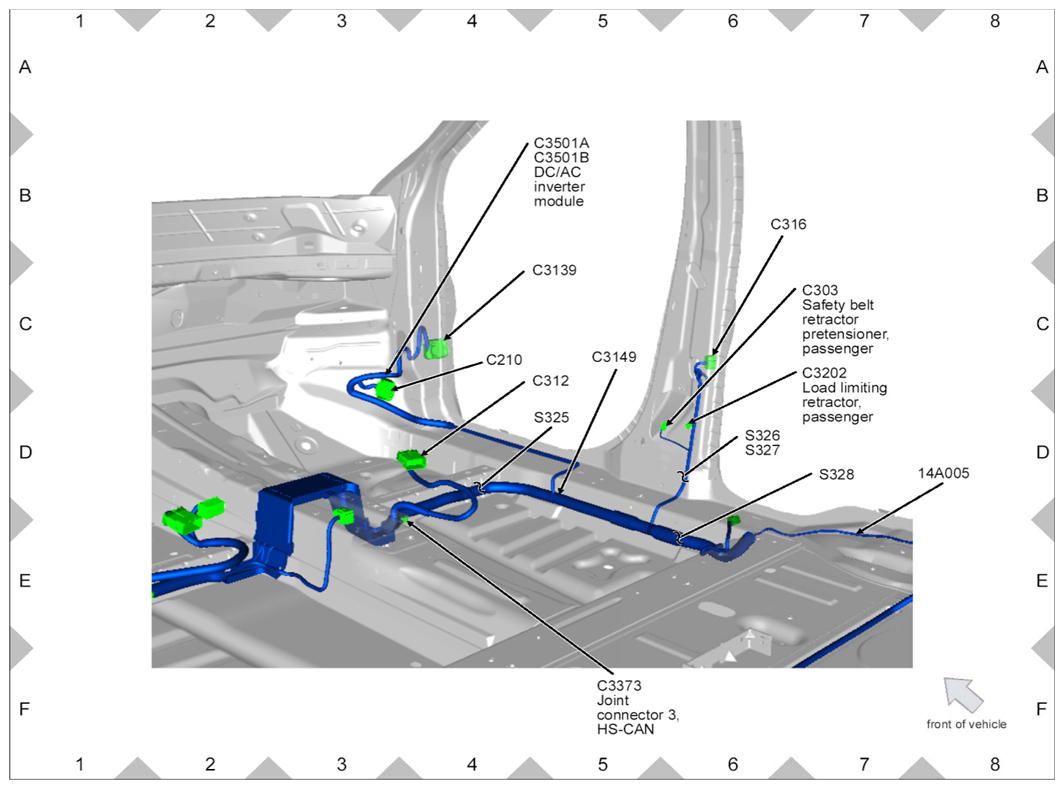

Fig 23: RH Floor Panel Compartment Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

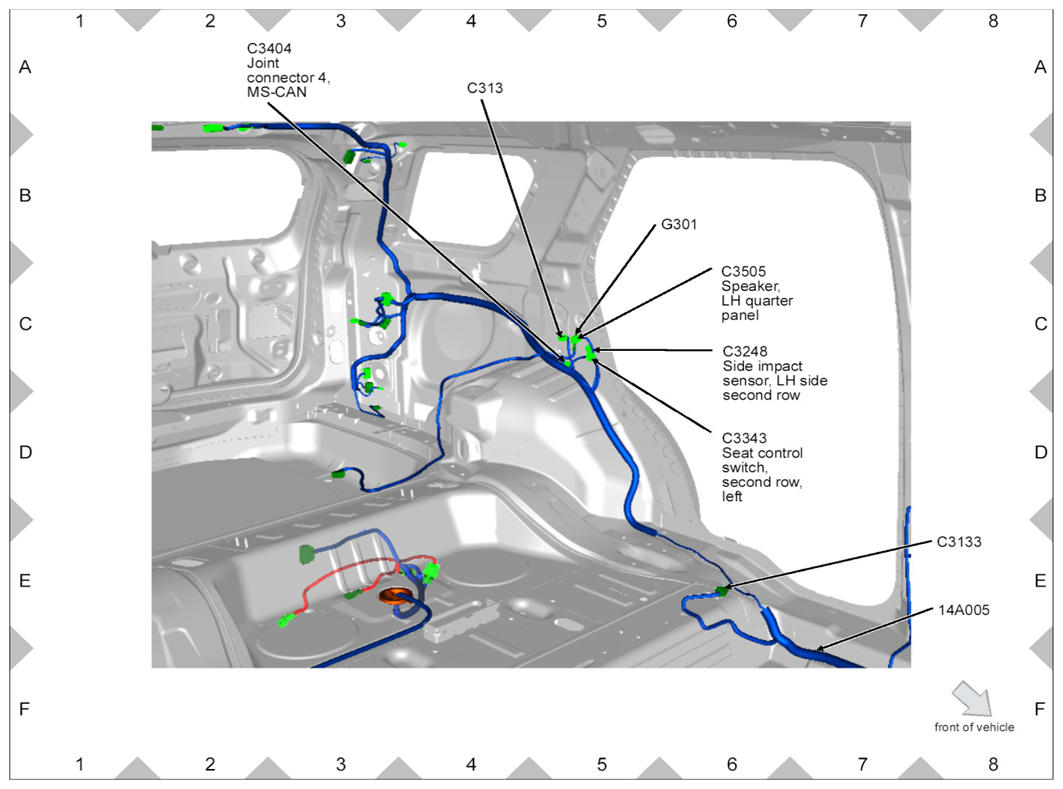

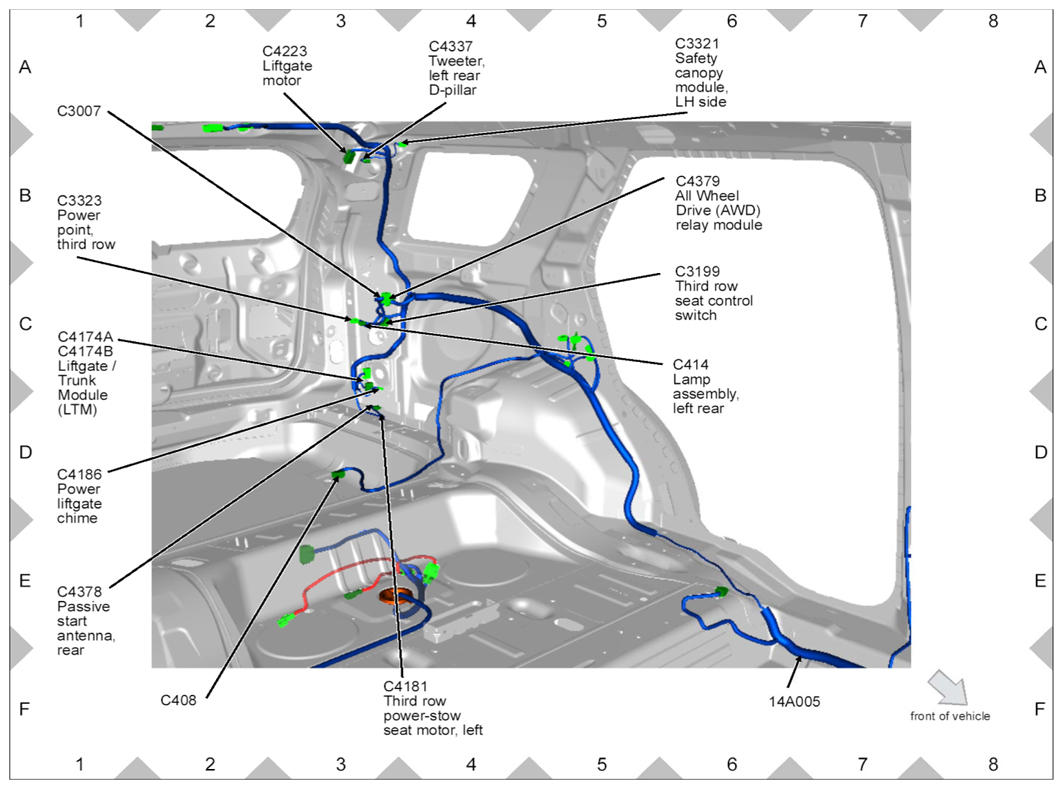

Fig 24: LH Rear Compartment Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 25: LH Rear Compartment Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

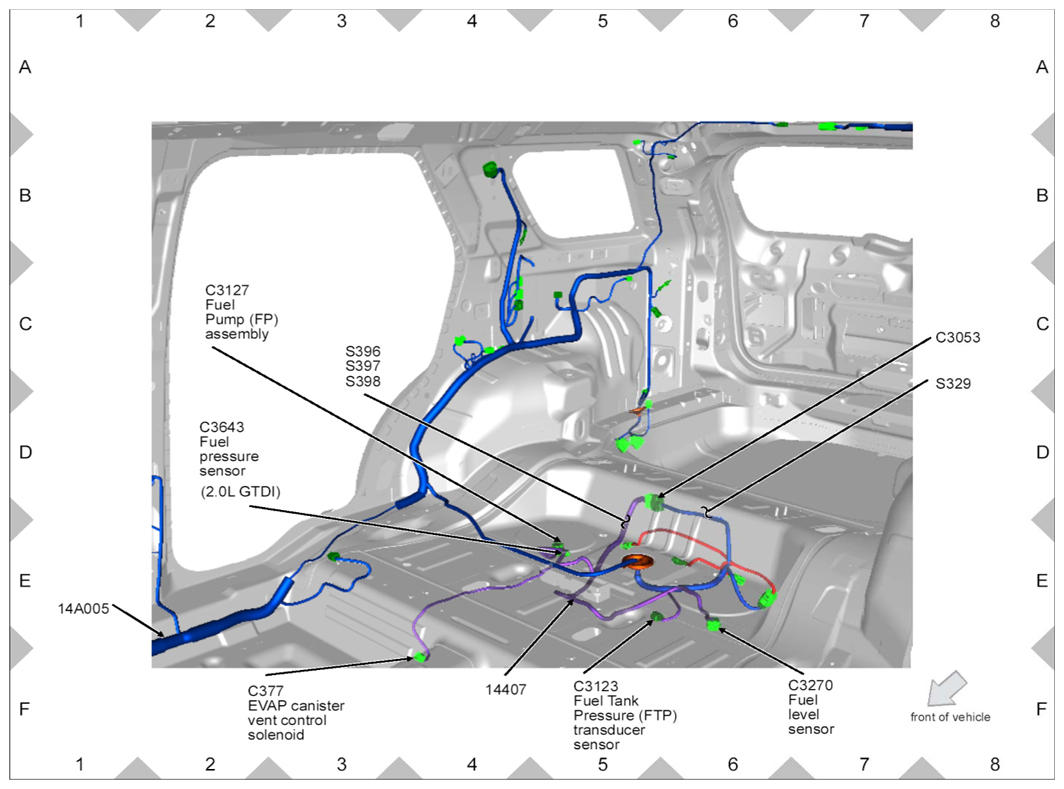

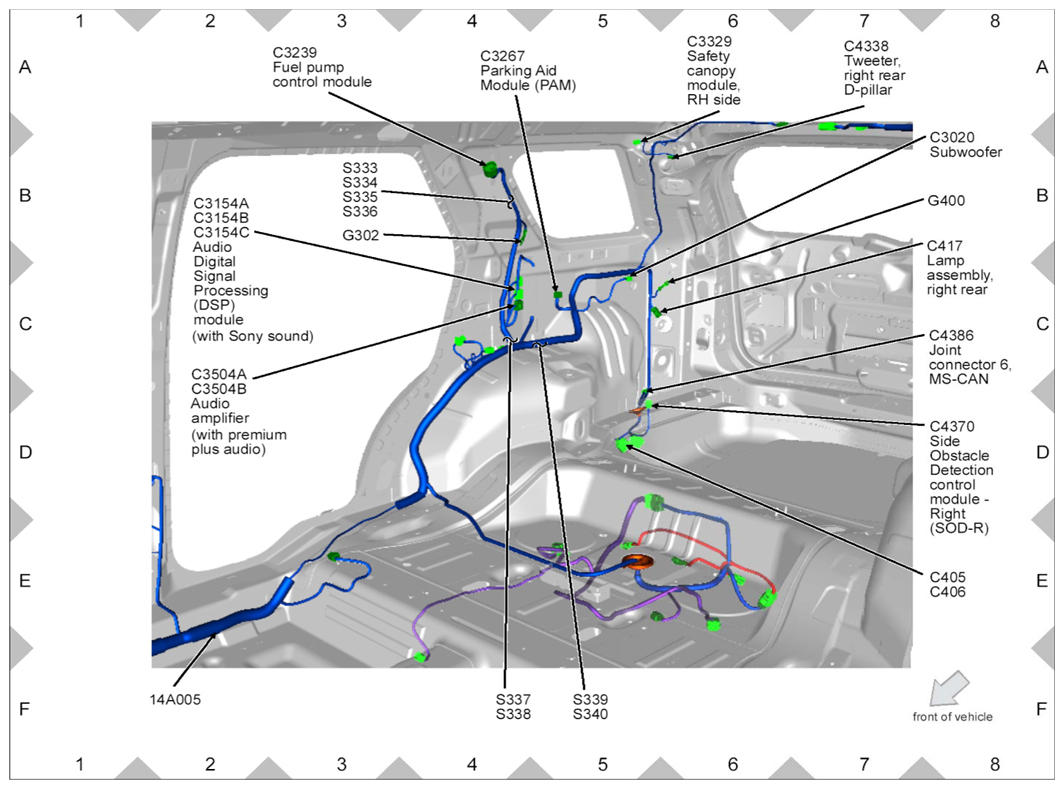

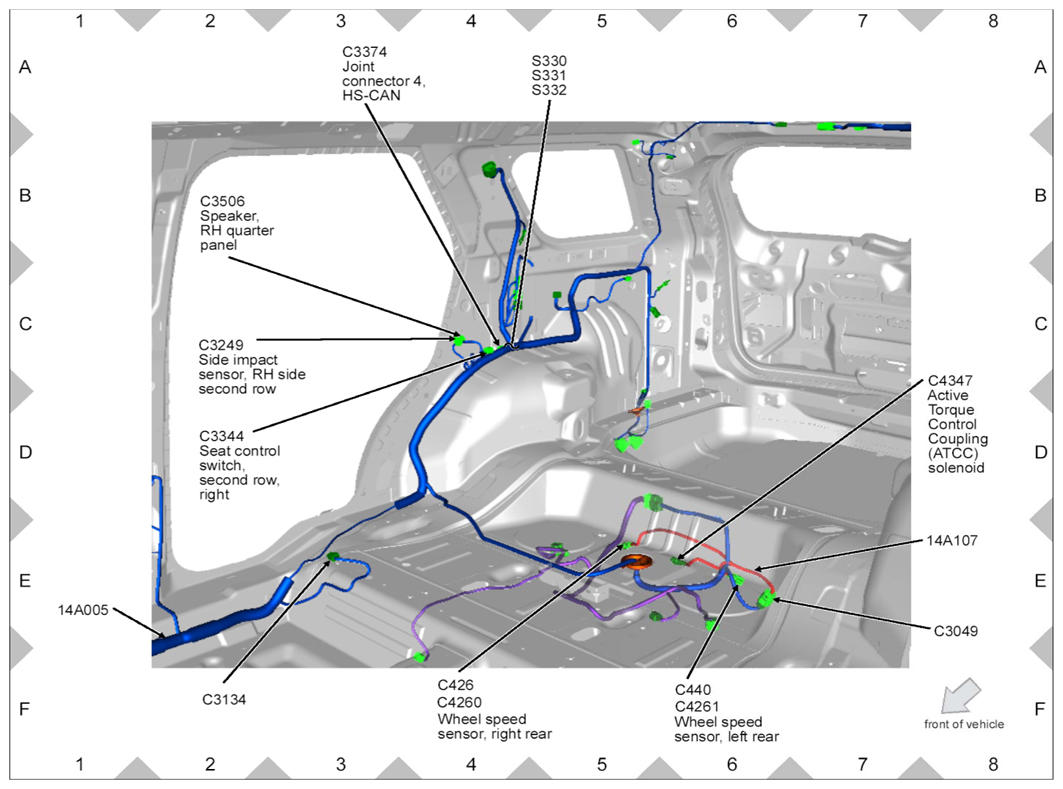

Fig 26: RH Rear Compartment Wiring Harness Connectors Location (1 Of 3)
Courtesy of FORD MOTOR CO.
Fig 27: RH Rear Compartment Wiring Harness Connectors Location (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 28: RH Rear Compartment Wiring Harness Connectors Location (3 Of 3)
Courtesy of FORD MOTOR CO.

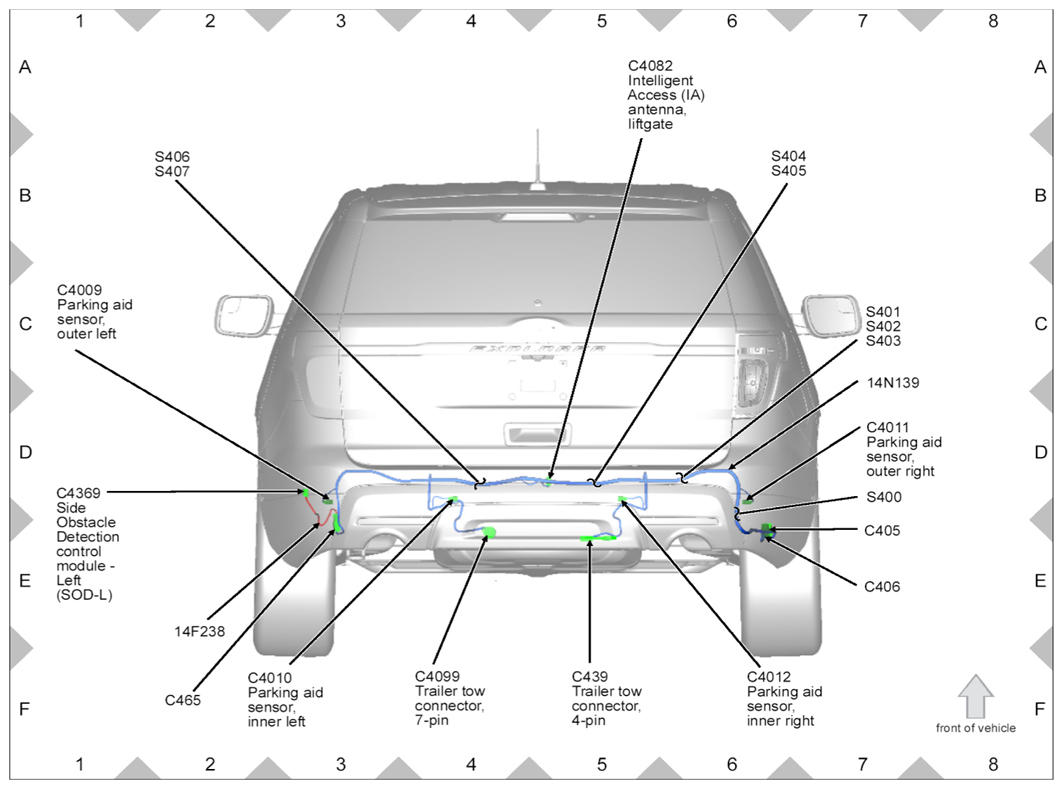

Fig 29: Vehicle Wiring Harness Connectors Location (Back Side)
Courtesy of FORD MOTOR CO.

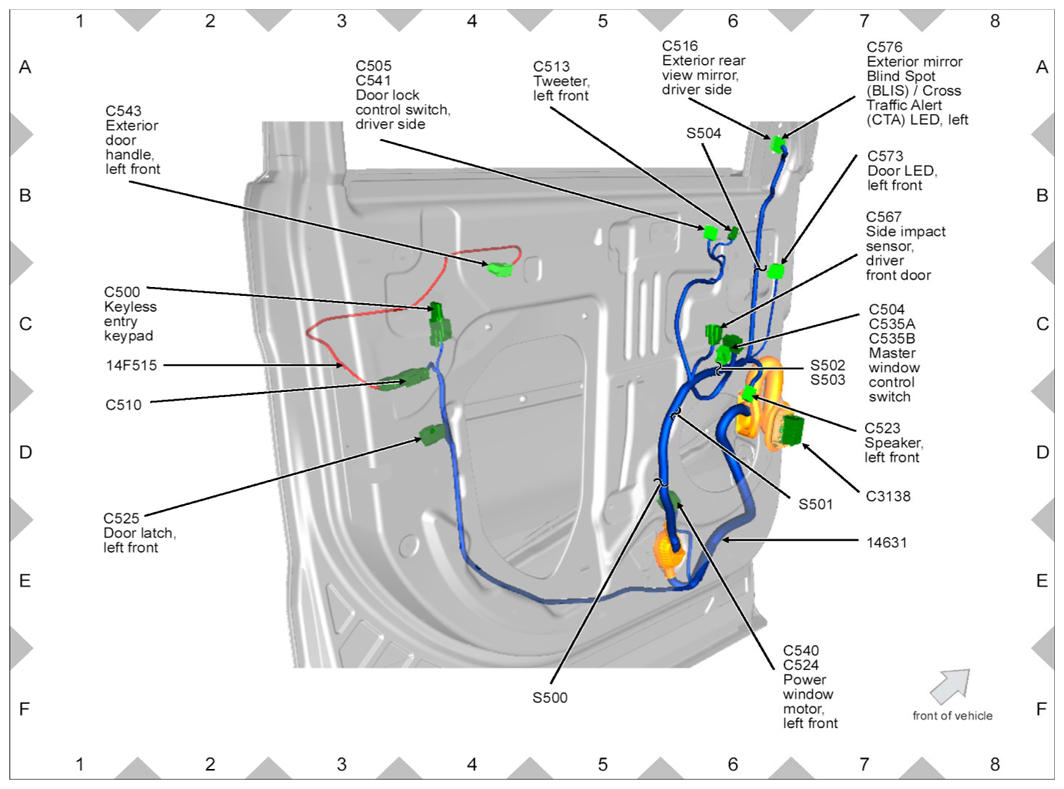

Fig 30: LH Front Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

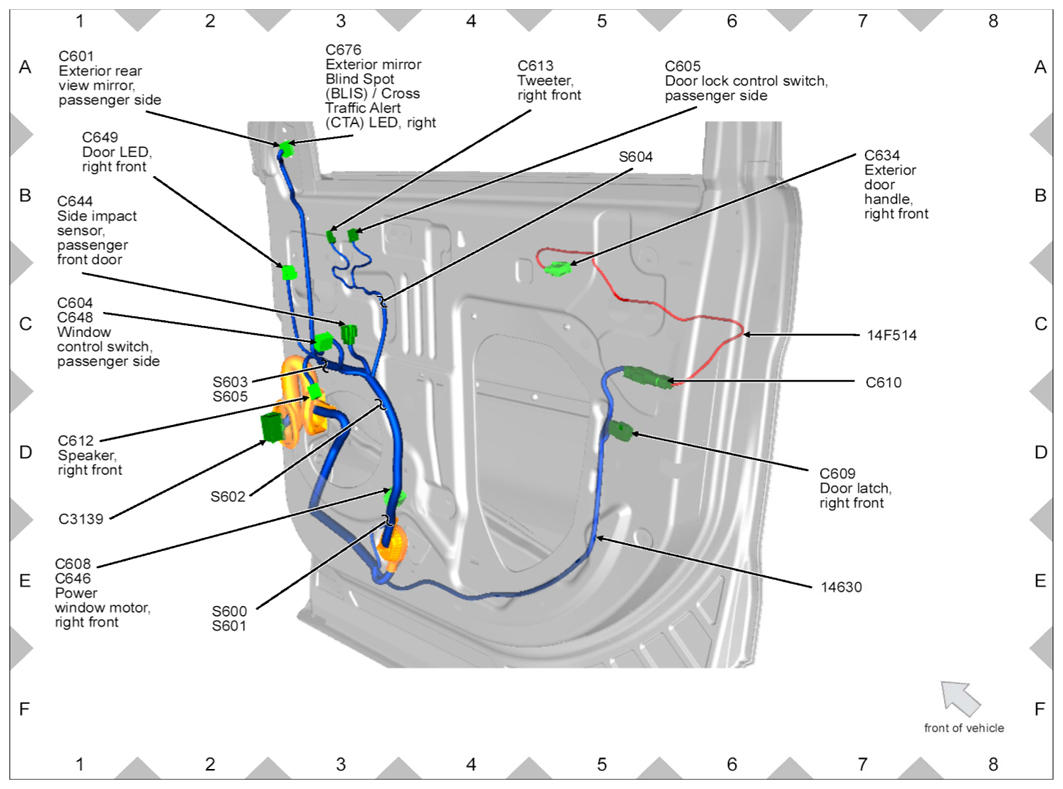

Fig 31: RH Front Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

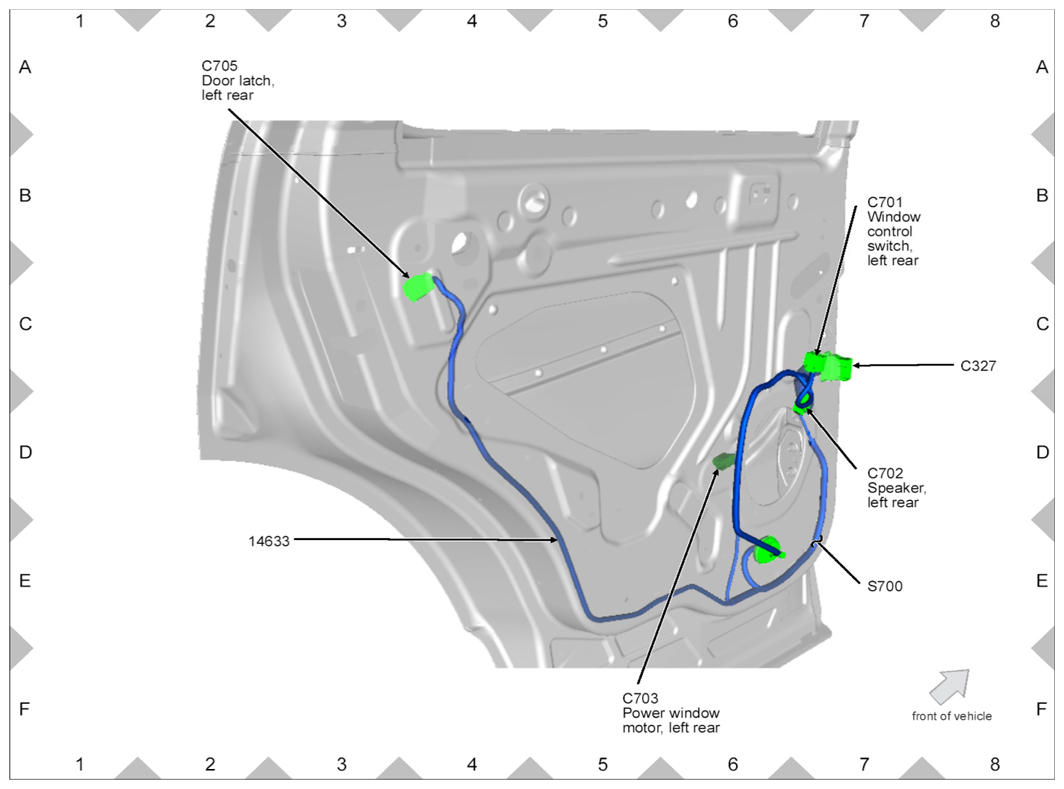

Fig 32: LH Rear Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

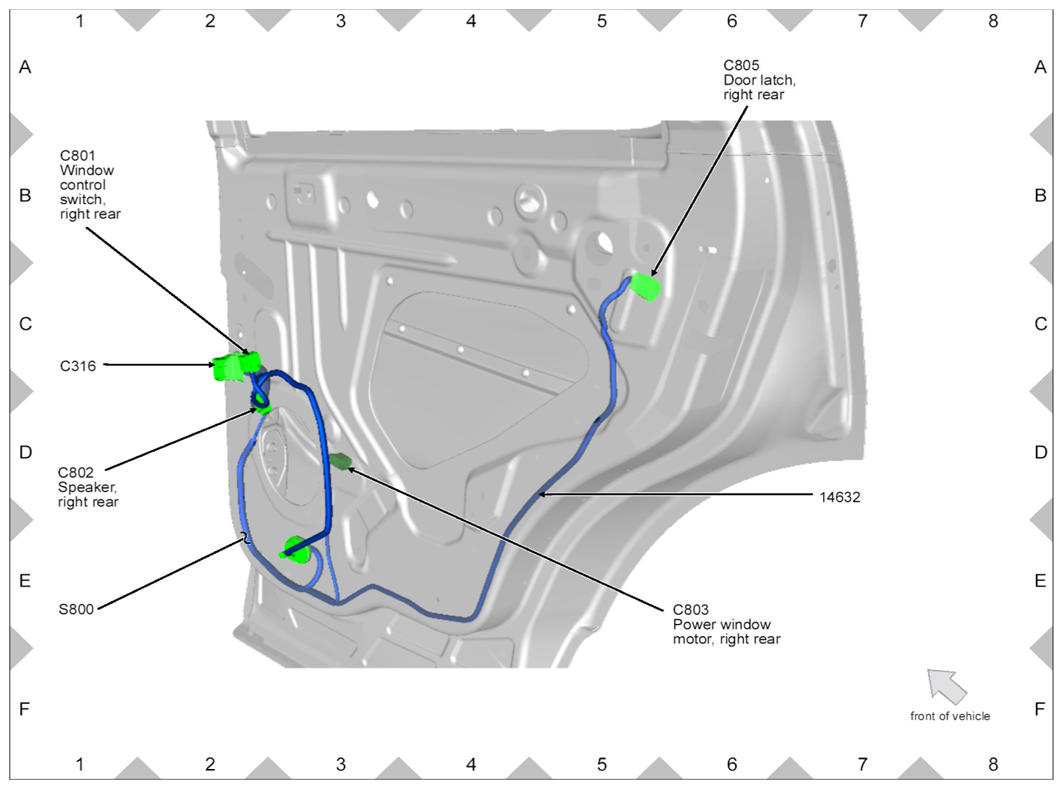

Fig 33: RH Rear Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

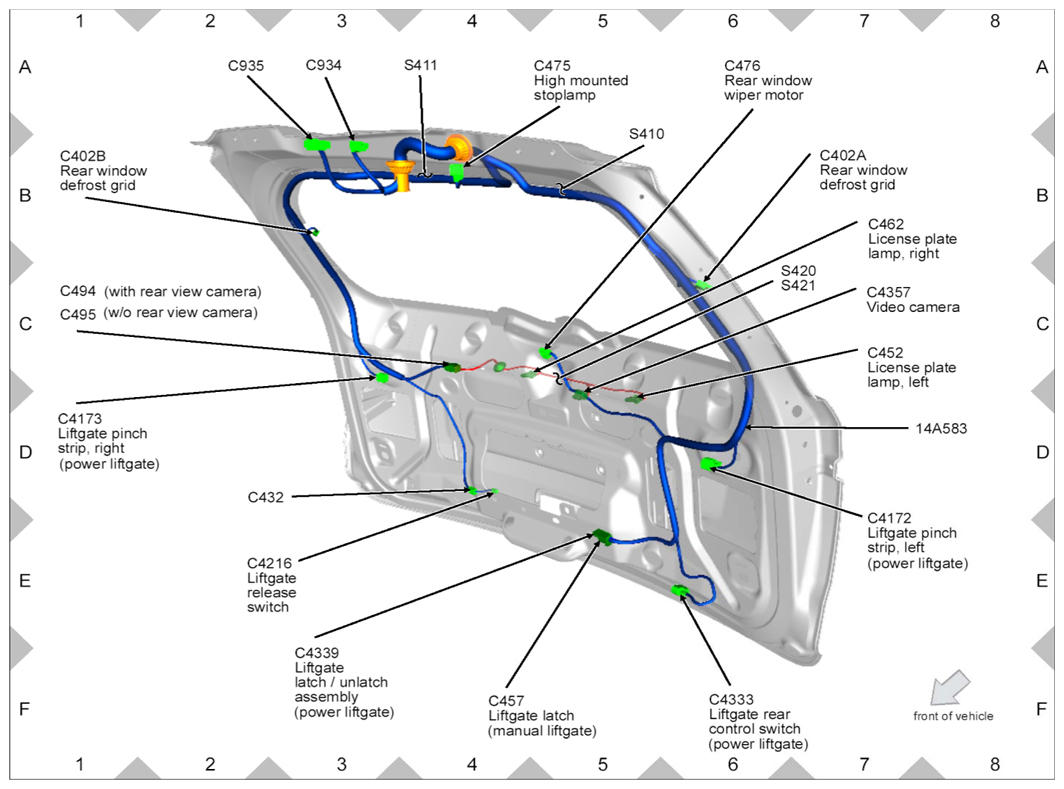

Fig 34: Back Door Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.

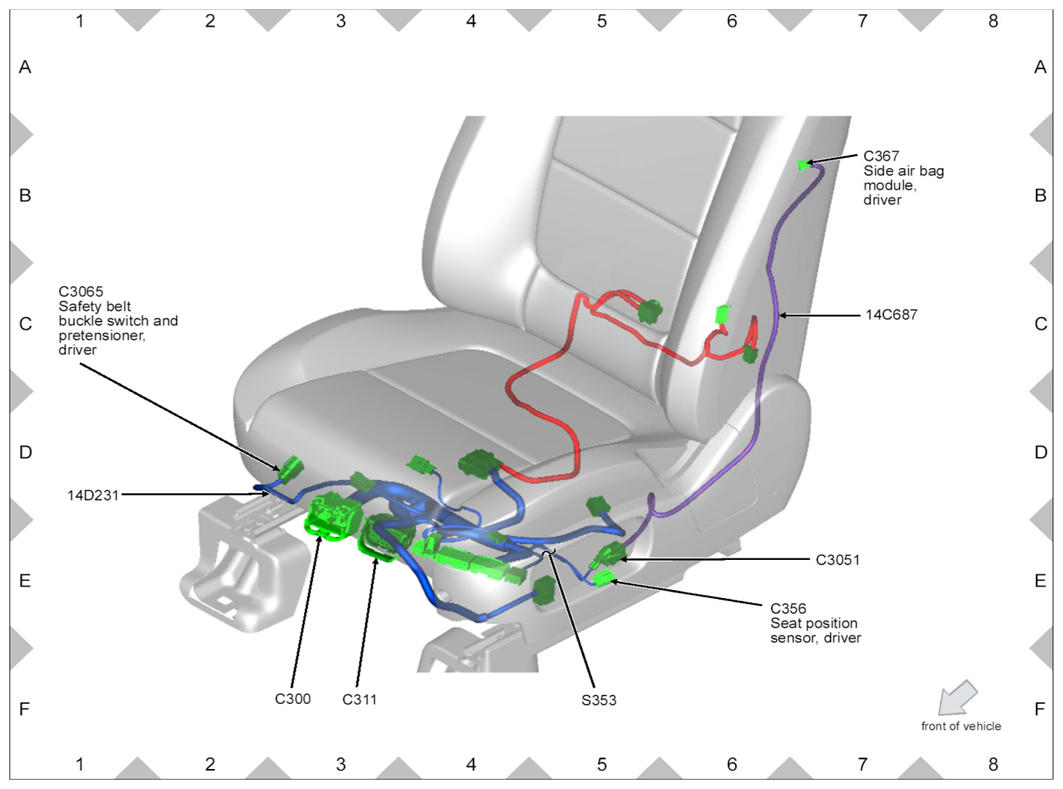

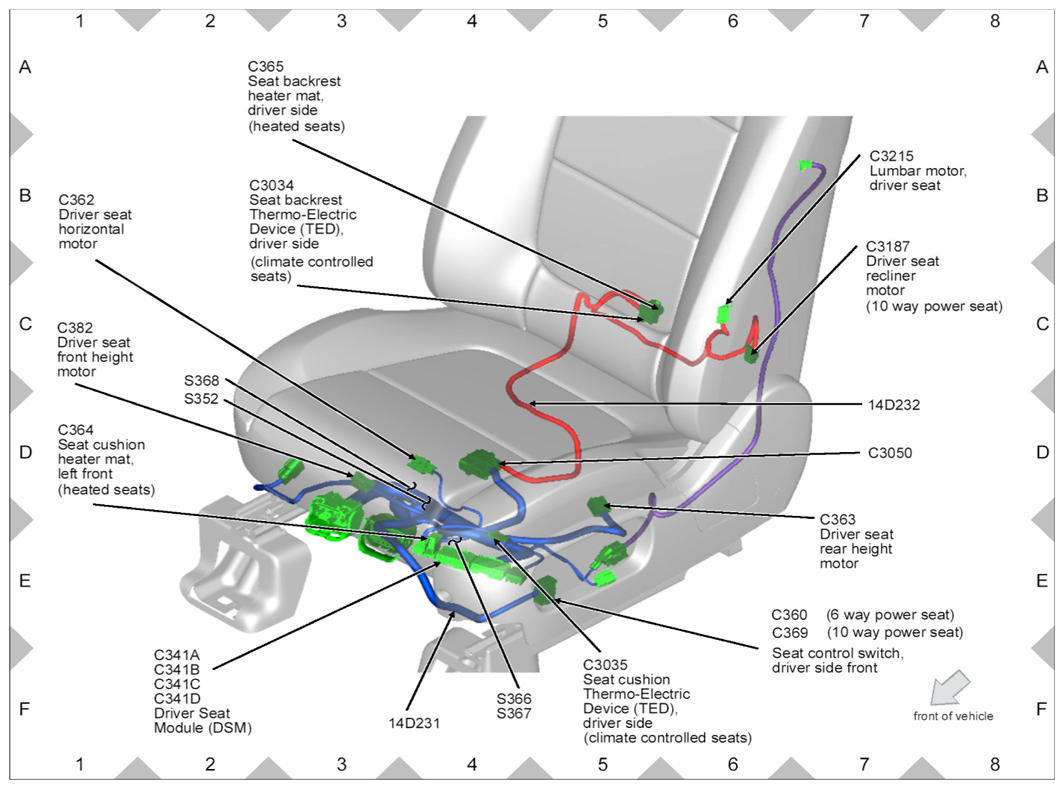

Fig 35: Driver Seat Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 36: Driver Seat Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

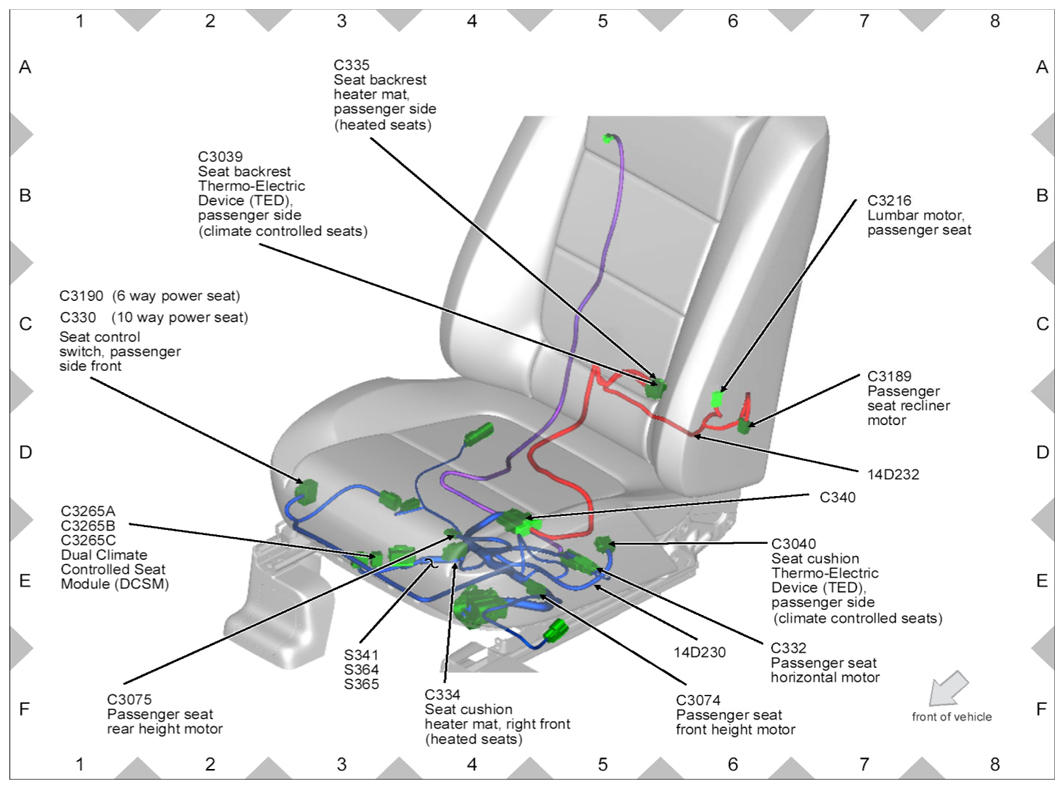

Fig 37: Passenger Seat Wiring Harness Connectors Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 38: Passenger Seat Wiring Harness Connectors Location (2 Of 2)
Courtesy of FORD MOTOR CO.

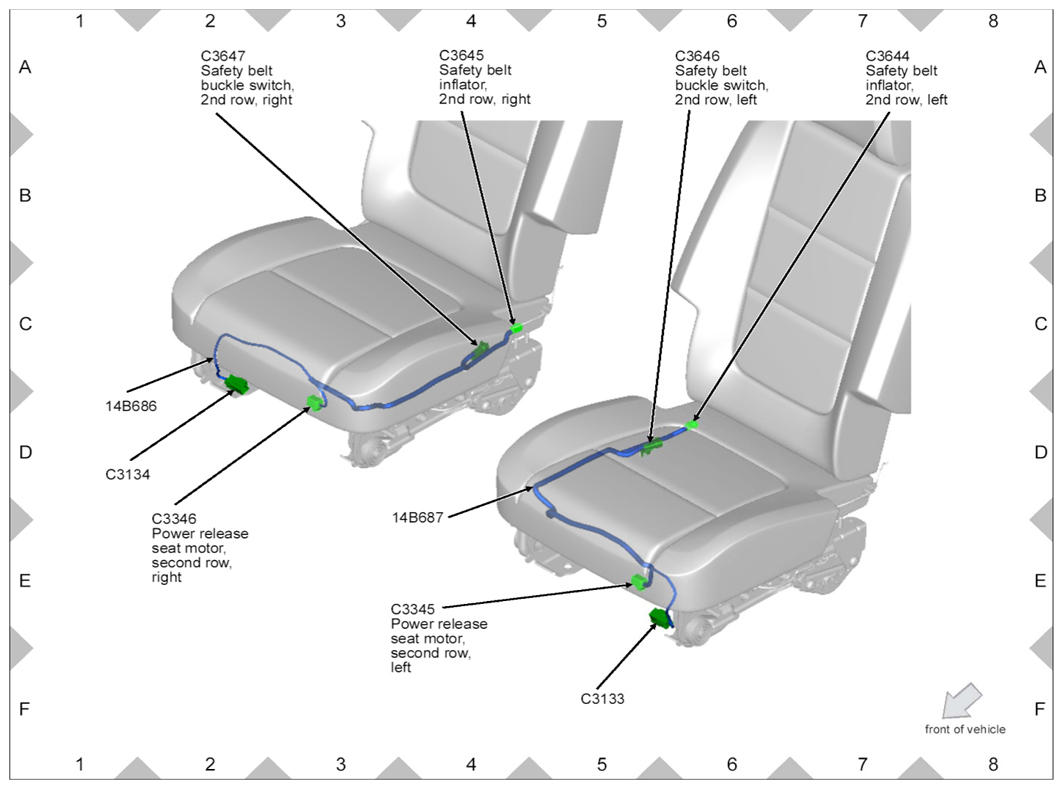

Fig 39: Passenger Seat Wiring Harness Connectors Location (2nd Row)
Courtesy of FORD MOTOR CO.

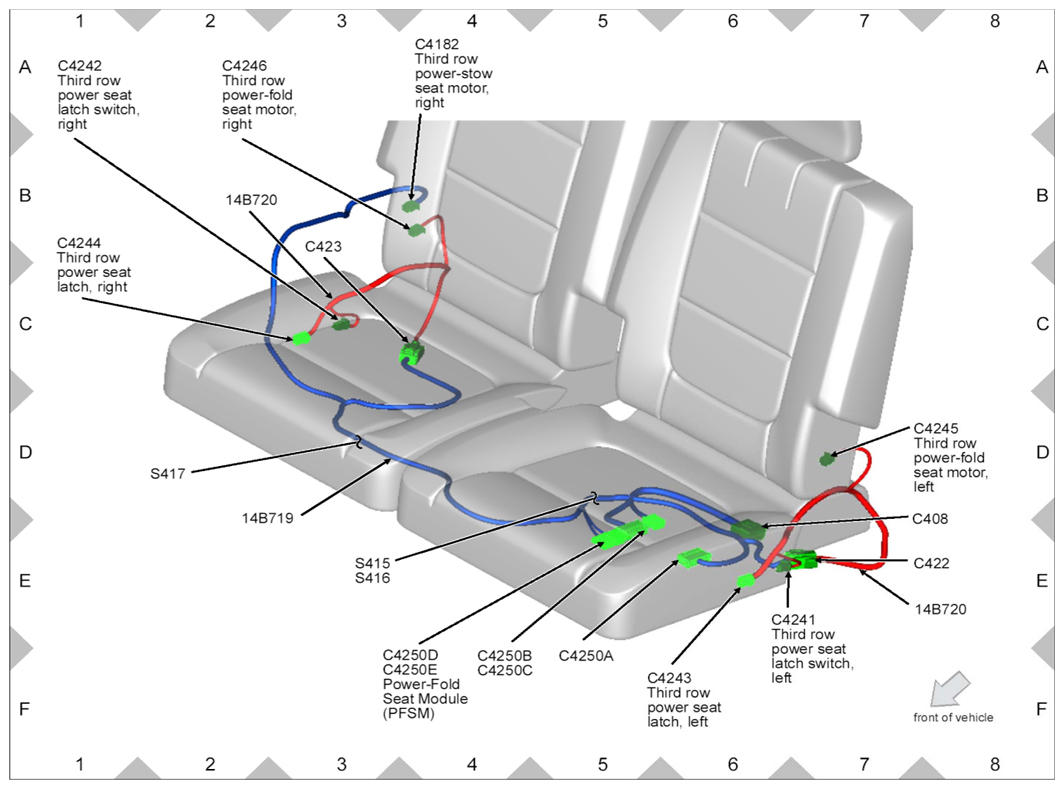

Fig 40: Passenger Seat Wiring Harness Connectors Location (3rd Row)
Courtesy of FORD MOTOR CO.

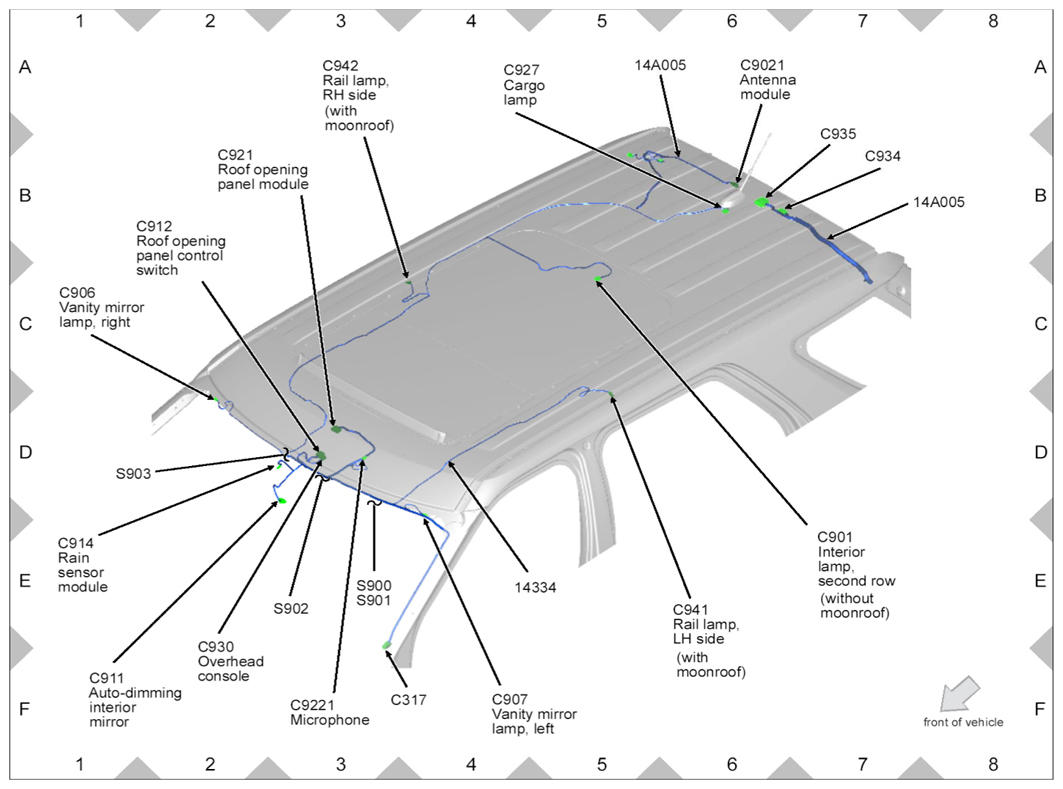

Fig 41: Roof Wiring Harness Connectors Location
Courtesy of FORD MOTOR CO.
