Distributor Ignition System: Notes

Fig 1: Locating Crankshaft Position Sensor
G00028213Courtesy of GENERAL MOTORS CORP.

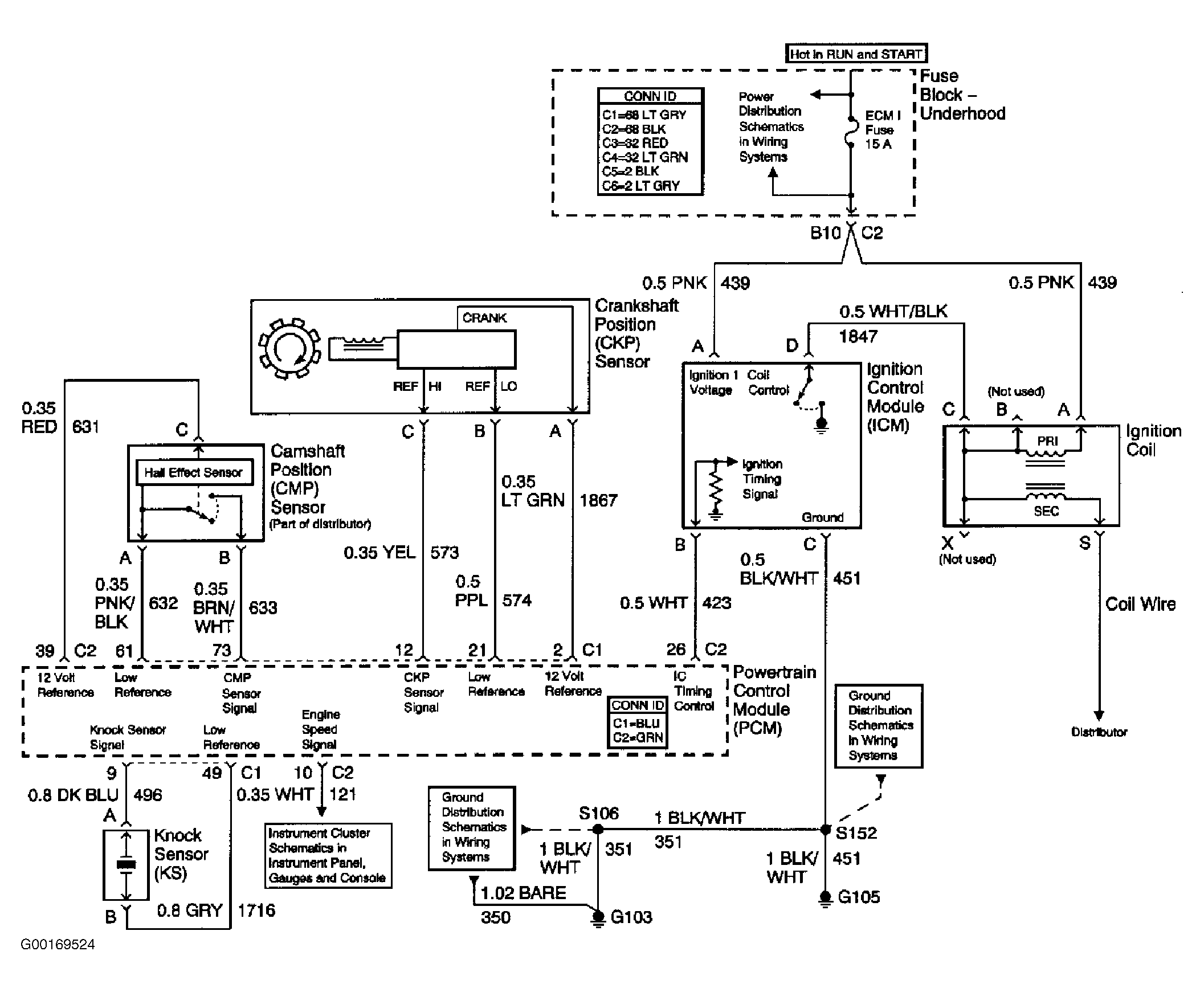

Fig 2: Ignition Control System Electrical Schematic
G00169524Courtesy of GENERAL MOTORS CORP.
