Fastener Specifications

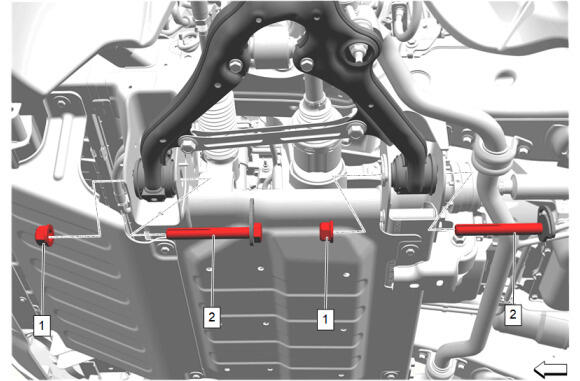

Front Lower Control Arm
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Front Lower Control Arm Nut [2x] | - | - | First Pass: 180 N.m (133 lb ft) Final Pass: 90 - 105 degrees |
Front Caster and Camber Adjustment |
| 2 | Front Lower Control Arm Adjust Bolt [2x] | - | - | - | Front Lower Control Arm Replacement (2WD) , or Front Lower Control Arm Replacement (4WD) |

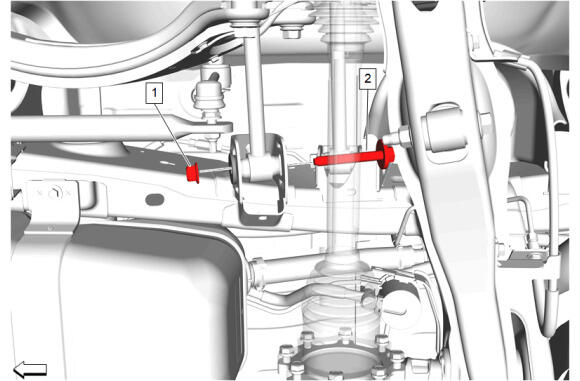

Rear Suspension Adjust Link
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Suspension Link Inner Nut | - | - | First Pass: 90 N.m (66 lb ft) Final Pass: 45 - 60 degrees |
Rear Toe Adjustment |
| 2 | Rear Suspension Adjust Link Bolt | - | - | - | Rear Suspension Adjust Link Replacement |

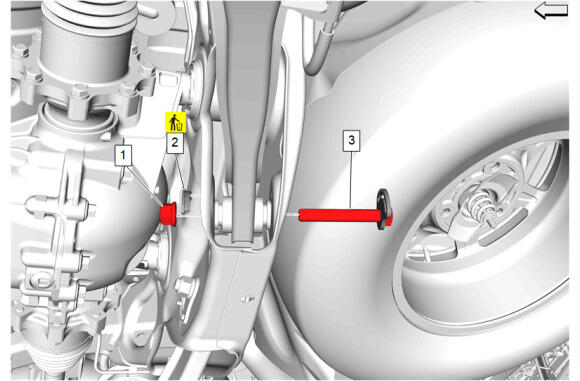

Rear Suspension Lower Control Arm
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Rear Suspension Lower Control Arm Inner Nut | - | - | First Pass: 180 N.m (133 lb ft) Final Pass: 90 - 105 degrees |
Rear Camber Adjustment |
| 2 | Rear Lower Control Arm Adjust Cam Retainer | Yes | - | - | Rear Suspension Lower Control Arm Replacement |
| 3 | Rear Suspension Lower Control Arm Inner Bolt | - | - | - | Rear Suspension Lower Control Arm Replacement |
Steering Linkage Inner Tie Rod Nut
| Callout | Component Name [Component Quantity] | Single Use Fastener/Component | Thread Locking Adhesive Required | Specification | Procedure |
|---|---|---|---|---|---|
| Metric (English) | |||||
| 1 | Steering Linkage Inner Tie Rod Nut | - | - | 75 N.m (55 lb ft) | Wheel Alignment - Steering Wheel Angle and/or Front Toe Adjustment |
