Data Link Communications Component Views
WARNING: This page is about a different car, the 2004 Hummer H2. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
BCM-C1 |
| 2 |
BCM-C2 |
| 3 |
BCM-C4 |
| 4 |
BCM-C3 |
| 5 |
BCM-C5 |
| 6 |
Body Control Module (BCM) |
| 7 |
Footwell Courtesy Lamp-Left (If Equipped) |
| 8 |
Data Link Connector (DLC) |
| 9 |
Fuse Block-IP-C1 |
| 10 |
Fuse Block-IP Center Block |
| 11 |
Splice Pack SP205 |

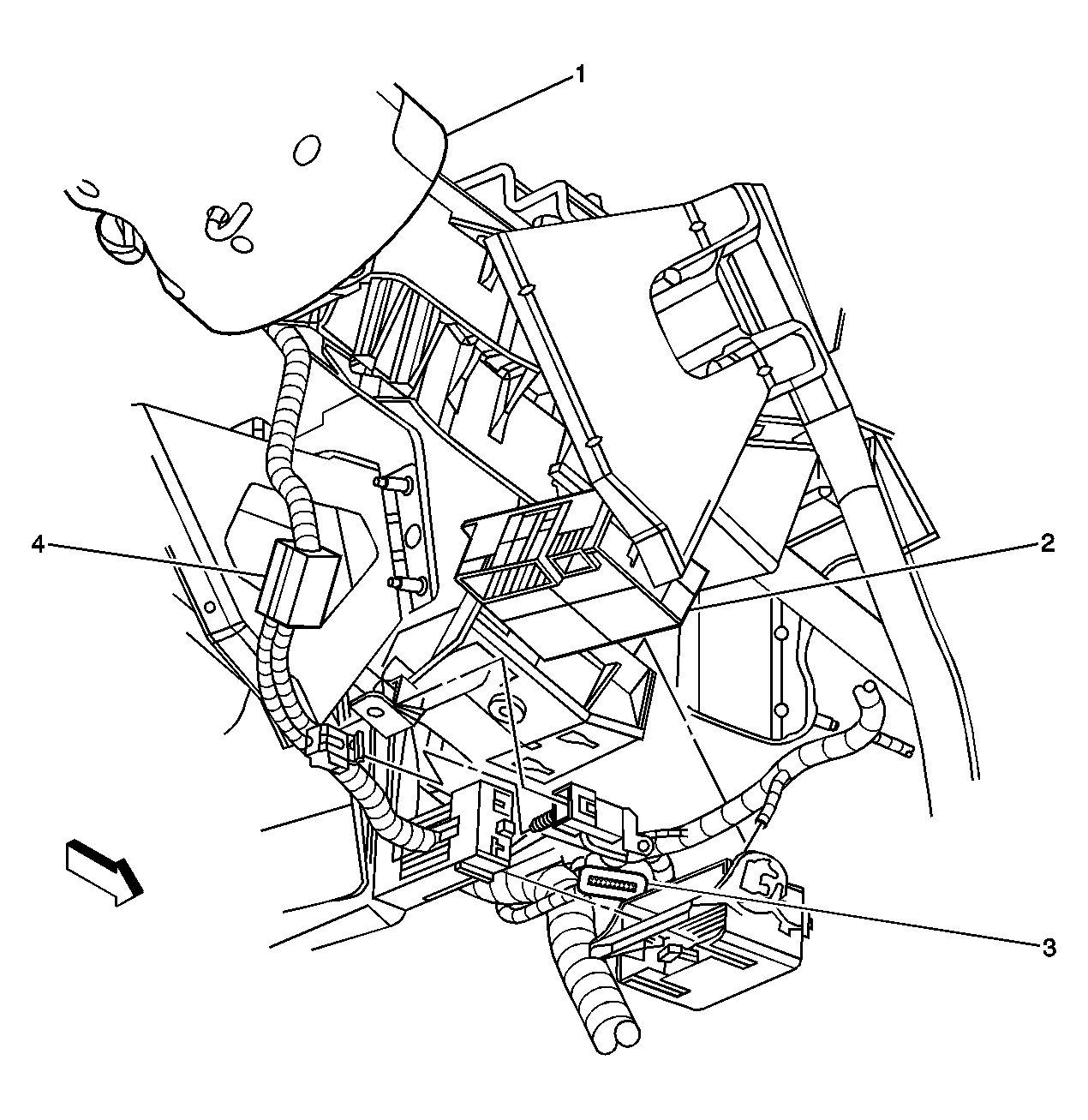

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
Steering Column |
| 2 |
Transfer Case Shift Control Module |
| 3 |
Splice Pack SP206 |
| 4 |
Steering Wheel Controls Backlight Fuse |

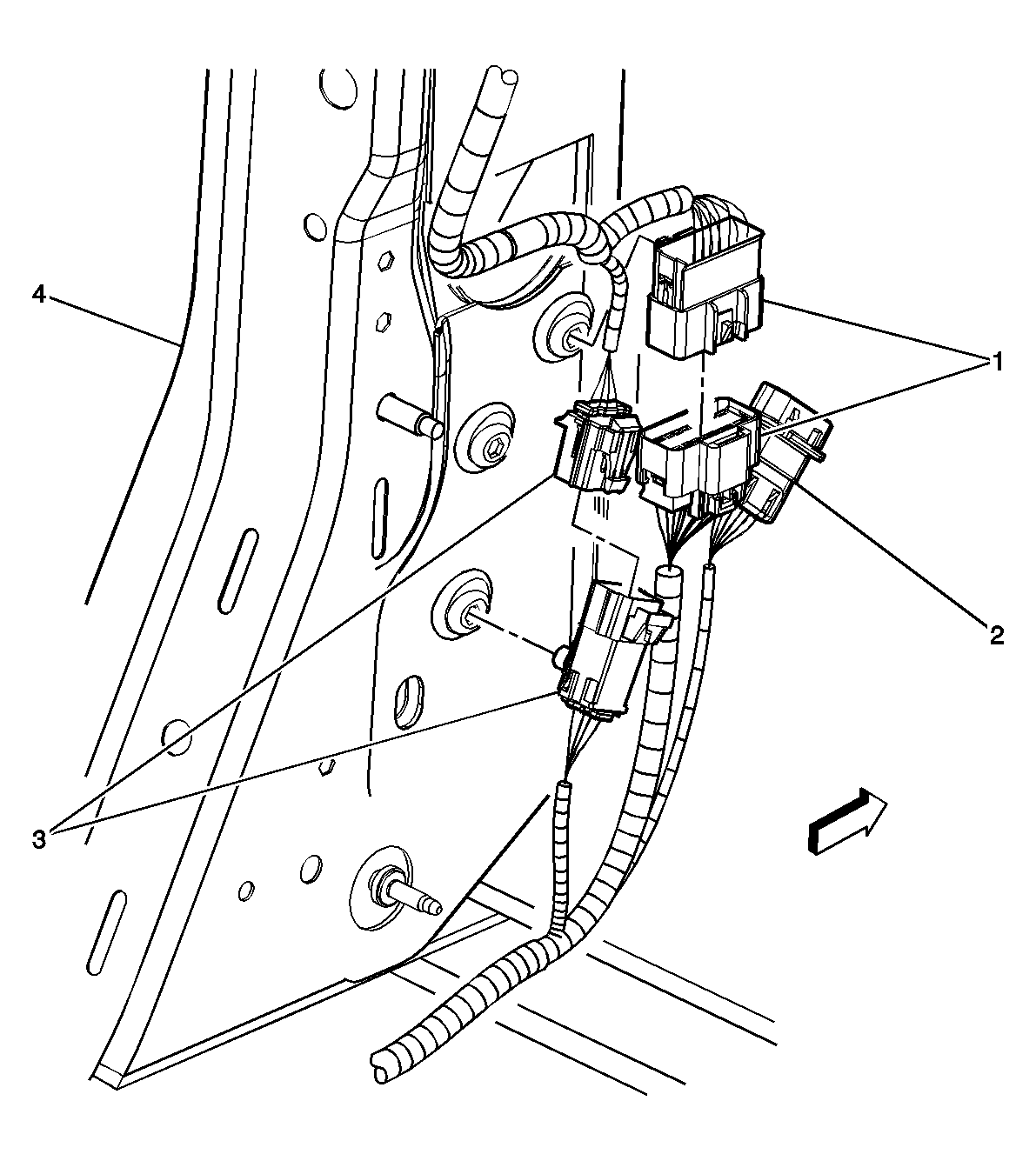

Courtesy of GENERAL MOTORS CORP.
| Callout |
Component Name |
| 1 |
C200 |
| 2 |
Splice Pack SP207 |
| 3 |
C201 |
| 4 |
Left Side Cowl Panel |
