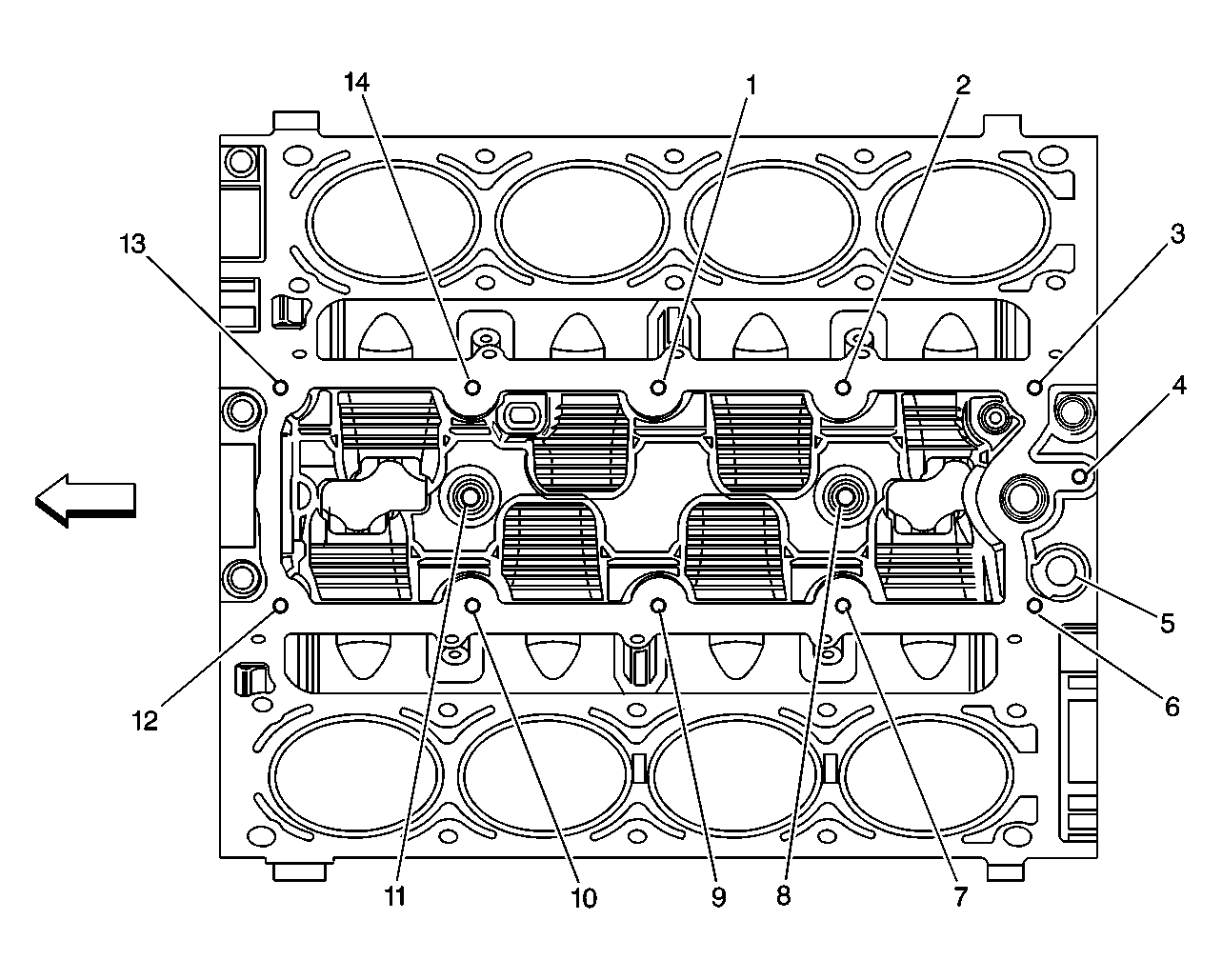

Engine Block - Top View
Engine Block - Top View
| Hole | Thread Size | Insert | Drill | Counterbore Tool | Tap | Driver | Drill Depth - Maximum mm (in) | Tap Depth - Maximum mm (in) |
|---|---|---|---|---|---|---|---|---|
| 1-4 | M8 x 1.25 | J 42385-210 | J 42385-206 | J 42385-207 | J 42385-208 | J 42385-209 | 26.5 (1.04) | 19.0 (0.784) |
| 5 | M16 x 1.5 | - | - | - | - | - | - | - |
| 6-7 | M8 x 1.25 | J 42385-210 | J 42385-206 | J 42385-207 | J 42385-208 | J 42385-209 | 26.5 (1.04) | 19.0 (0.784) |
| 8 | M10 x 1.5 | J 42385-216 | J 42385-211 | J 42385-212 | J 42385-213 | J 42385-214 | 22.5 (0.885) | 17.0 (0.669) |
| 9-10 | M8 x 1.25 | J 42385-210 | J 42385-206 | J 42385-207 | J 42385-208 | J 42385-209 | 26.5 (1.04) | 19.0 (0.784) |
| 11 | M10 x 1.5 | J 42385-216 | J 42385-211 | J 42385-212 | J 42385-213 | J 42385-214 | 22.5 (0.885) | 17.0 (0.669) |
| 12-14 | M8 x 1.25 | J 42385-210 | J 42385-206 | J 42385-207 | J 42385-208 | J 42385-209 | 26.5 (1.04) | 19.0 (0.784) |
