Component Locator
>>
Remote Function Component Views
Remote Function Component Views

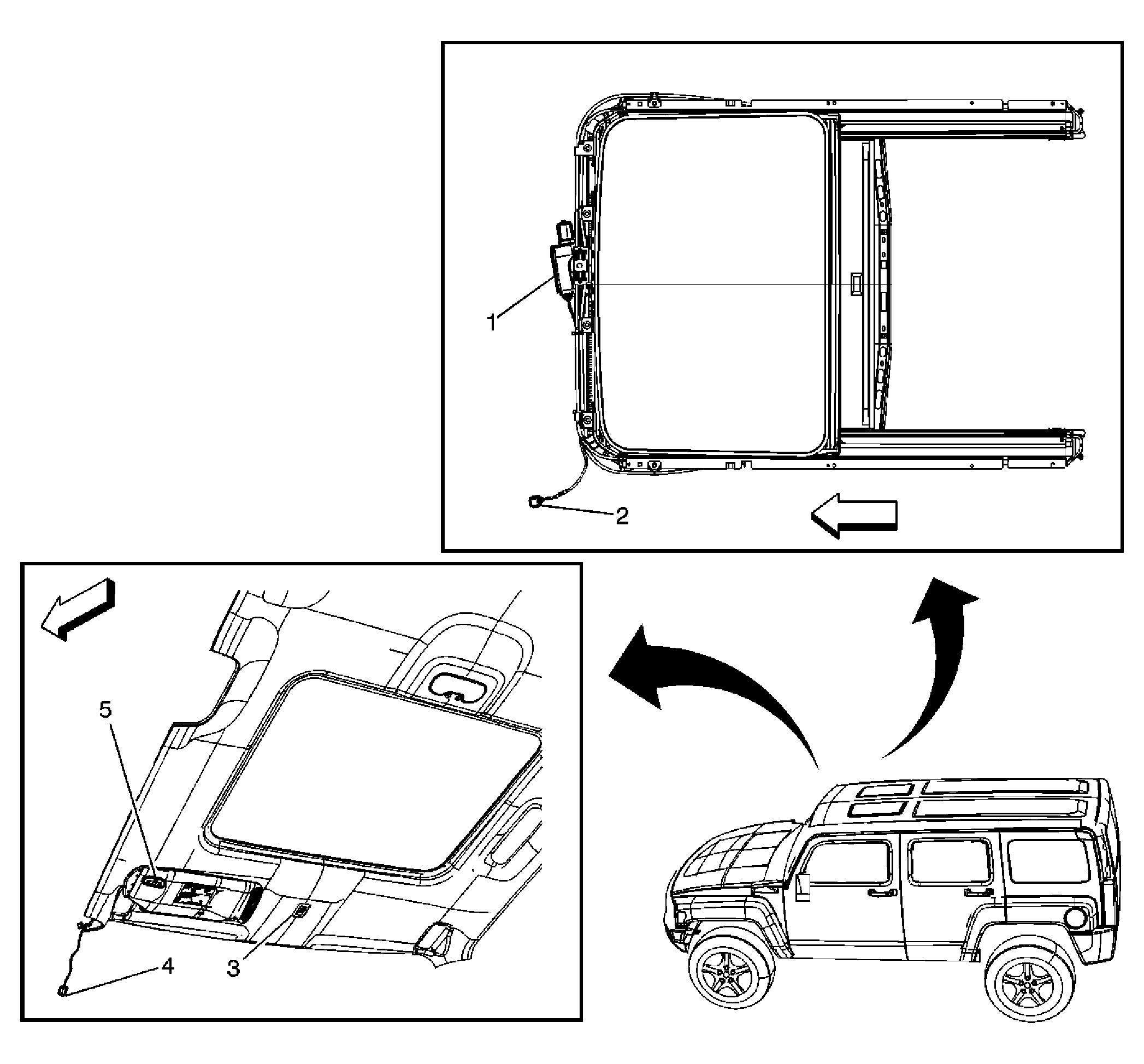

Fig 1: Identifying Sunroof Components
Courtesy of GENERAL MOTORS CORP.
Callout
Component Name
1
Sunroof Motor
2
C330 Sunroof Jumper Harness to Body Harness
3
Sunroof Switch
4
C335 Sunroof Jumper Harness to Body Harness
5
Garage Door Opener
