Disassembled Views

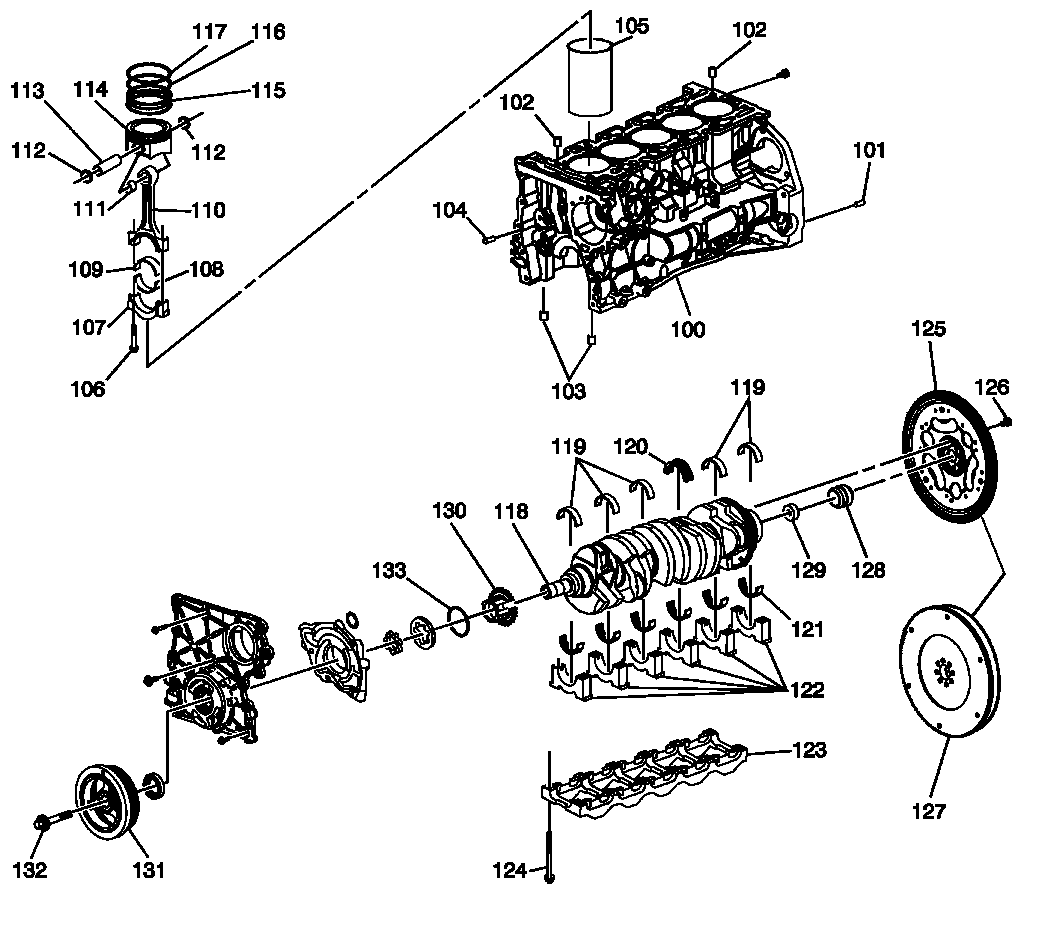

| Callout | Component Name |
|---|---|
| 100 | Engine Block |
| 101 | Transmission Locator Pin |
| 102 | Cylinder Head Locator Pin |
| 102 | Cylinder Head Locator Pin |
| 103 | Main Bearing Cap Locator Pin |
| 104 | Engine Front Cover Locator Pin |
| 105 | Cylinder Sleeve |
| 106 | Connecting Rod Bolt |
| 107 | Connecting Rod Cap |
| 108 | Connecting Rod Lower Bearing |
| 109 | Connecting Rod Upper Bearing |
| 110 | Connecting Rod |
| 111 | Connecting Rod Bushing |
| 112 | Piston Pin Retainer |
| 112 | Piston Pin Retainer |
| 113 | Piston Pin |
| 114 | Piston |
| 115 | Oil Control Ring Set |
| 116 | Lower Compression Ring |
| 117 | Upper Compression Ring |
| 118 | Crankshaft |
| 119 | Upper Main Bearings |
| 119 | Upper Main Bearings |
| 120 | Main Thrust Bearing |
| 121 | Lower Main Bearings |
| 122 | Main Bearing Caps |
| 123 | Main Bearing Cap Stiffener |
| 124 | Main Bearing Cap Bolt |
| 125 | Flywheel - Automatic Transmission |
| 126 | Flywheel Bolt |
| 127 | Flywheel - Manual Transmission |
| 128 | Flywheel Locator |
| 129 | Clutch Pilot Bearing |
| 130 | Crankshaft Sprocket |
| 131 | Crankshaft Balancer |
| 132 | Crankshaft Balancer Bolt |
| 133 | Friction Washer |

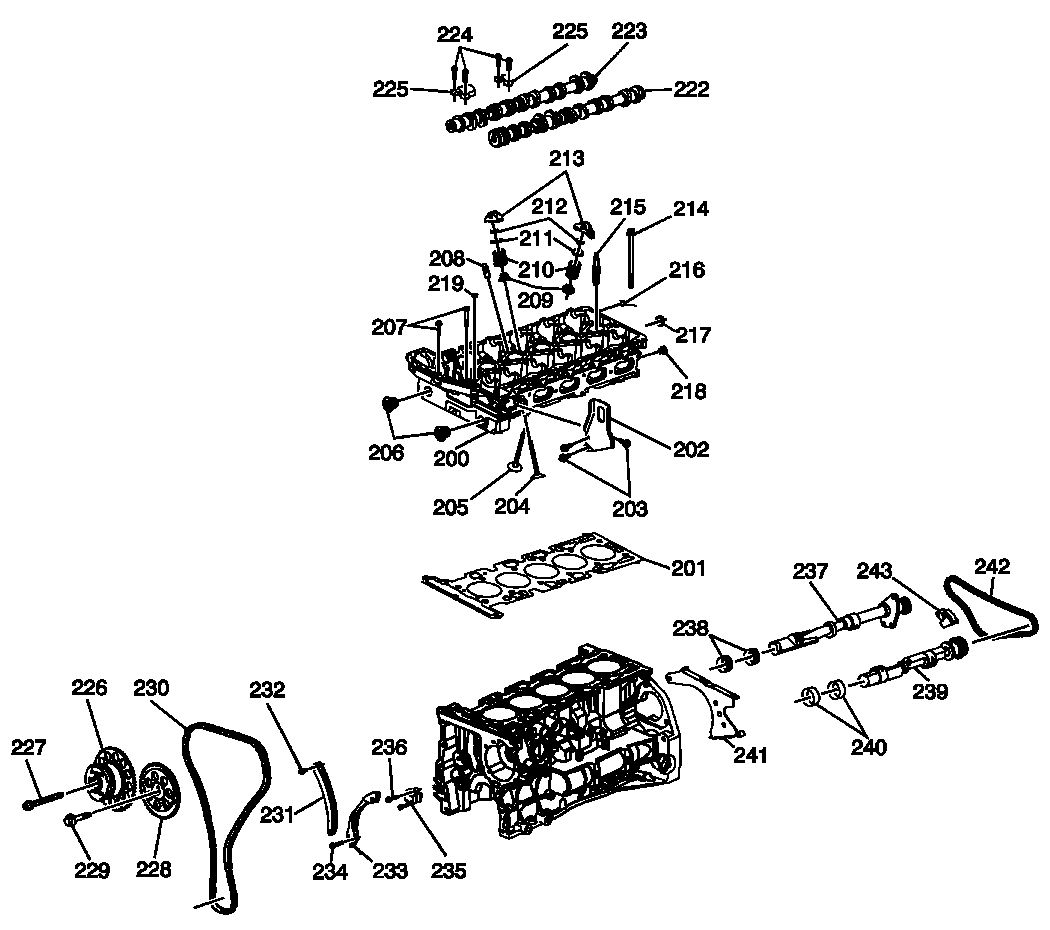

| Callout | Component Name |
|---|---|
| 200 | Cylinder Head |
| 201 | Cylinder Head Gasket |
| 202 | Engine Lift Bracket |
| 203 | Engine Lift Bracket Bolts |
| 204 | Intake Valve |
| 205 | Exhaust Valve |
| 206 | Access Hole Plugs |
| 207 | Cylinder Head Bolt |
| 208 | Valve Lash Adjusters |
| 209 | Valve Seals |
| 210 | Valve Springs |
| 211 | Valve Spring Retainers |
| 212 | Valve Keys |
| 213 | Valve Rocker Arms |
| 214 | Cylinder Head Bolt |
| 215 | Spark Plug |
| 216 | A.I.R. Pipe Plug |
| 217 | Water Jacket Plug |
| 218 | Oil Gallery Plug |
| 219 | Oil Gallery Plug |
| 222 | Intake Camshaft |
| 223 | Exhaust Camshaft |
| 224 | Camshaft Cap Bolts |
| 225 | Camshaft Cap |
| 225 | Camshaft Cap |
| 226 | Exhaust Camshaft Actuator |
| 227 | Exhaust Camshaft Actuator Bolt |
| 228 | Intake Camshaft Sprocket |
| 229 | Intake Camshaft Sprocket Bolt |
| 230 | Timing Chain |
| 231 | Timing Chain Tensioner Shoe |
| 232 | Timing Chain Tensioner Shoe Bolt |
| 233 | Timing Chain Guide |
| 234 | Timing Chain Guide Bolt |
| 235 | Timing Chain Tensioner |
| 236 | Timing Chain Tensioner Bolt |
| 237 | Right Balance Shaft |
| 238 | Right Front and Rear Balance Shaft Bearings |
| 239 | Left Balance Shaft |
| 240 | Left Front and Rear Balance Shaft Bearings |
| 241 | Balance Shaft Chain Guide |
| 242 | Balance Shaft Chain |
| 243 | Balance Shaft Chain Tensioner |

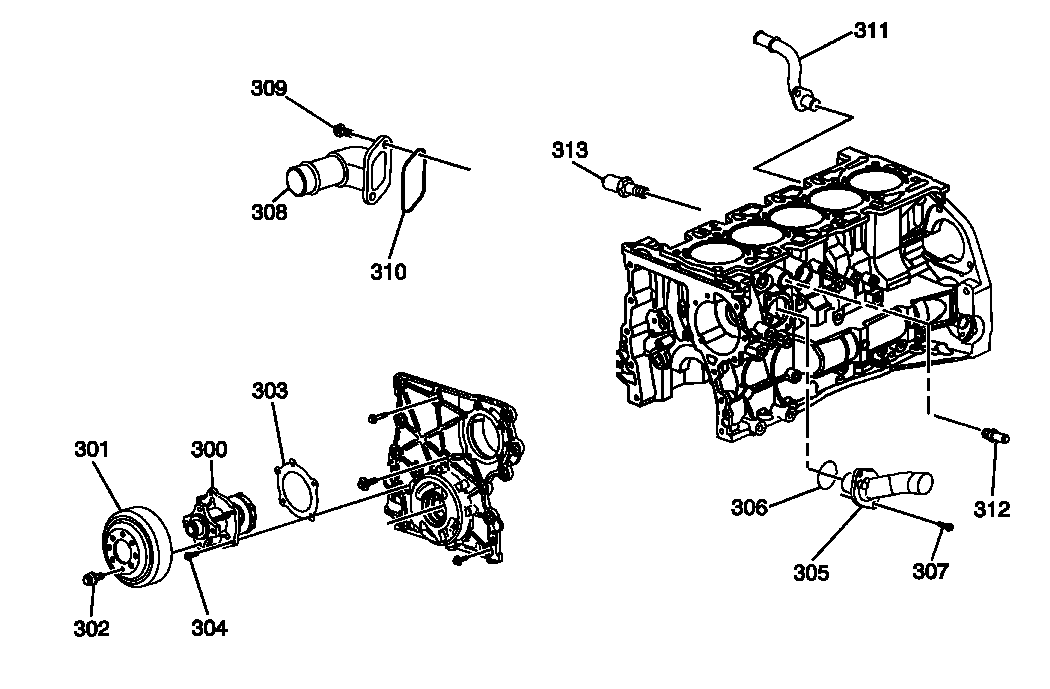

| Callout | Component Name |
|---|---|
| 300 | Water Pump |
| 301 | Water Pump Pulley |
| 302 | Water Pump Pulley Bolt |
| 303 | Water Pump Gasket |
| 304 | Water Pump Bolt |
| 305 | Thermostat Housing |
| 306 | Thermostat Housing Seal |
| 307 | Thermostat Housing Bolt |
| 308 | Water Outlet |
| 309 | Water Outlet Bolt |
| 310 | Water Outlet Seal |
| 311 | Heater Inlet Pipe |
| 312 | Heater Outlet Hose Fitting |
| 313 | Coolant Temperature Sensor |

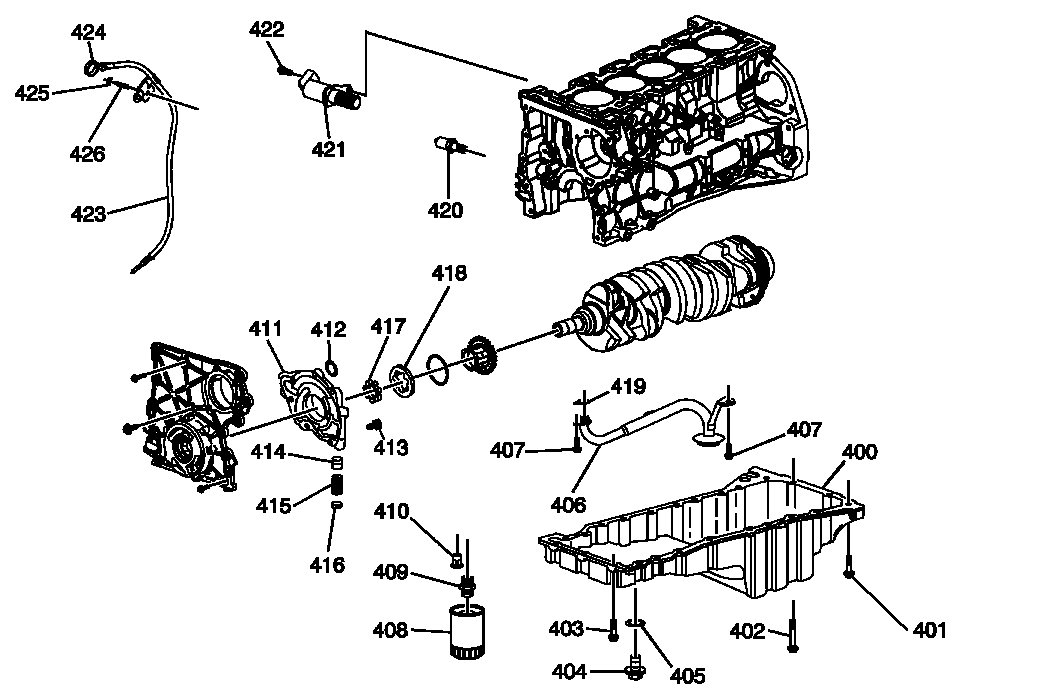

| Callout | Component Name |
|---|---|
| 400 | Oil Pan |
| 401 | Oil Pan Bolt |
| 401 | Oil Pan Bolts |
| 402 | Oil Pan Bolt |
| 403 | Oil Pan Bolt |
| 404 | Oil Drain Plug |
| 405 | Oil Drain Plug Gasket |
| 406 | Oil Pump Pickup Tube |
| 407 | Oil Pump Pickup Tube Bolt |
| 407 | Oil Pump Pickup Tube Bolt |
| 408 | Oil Filter |
| 409 | Oil Filter Adapter |
| 410 | Oil Filter Bypass Valve |
| 411 | Oil Pump |
| 412 | Oil Pump Seal |
| 413 | Oil Pump Bolt |
| 414 | Oil Pressure Relief Valve |
| 415 | Oil Pressure Relief Valve Spring |
| 416 | Oil Pressure Relief Valve Plug |
| 417 | Oil Pump Inner Gear |
| 418 | Oil Pump Outer Gear |
| 419 | Oil Pump Pickup Tube Gasket |
| 420 | Oil Pressure Switch |
| 421 | Camshaft Position Actuator Solenoid Valve |
| 422 | Camshaft Position Actuator Solenoid Valve Bolt |
| 423 | Oil Level Indicator Tube |
| 424 | Oil Level Indicator |
| 425 | Oil Level Indicator Tube Stud |
| 426 | Oil Level Indicator Nut |

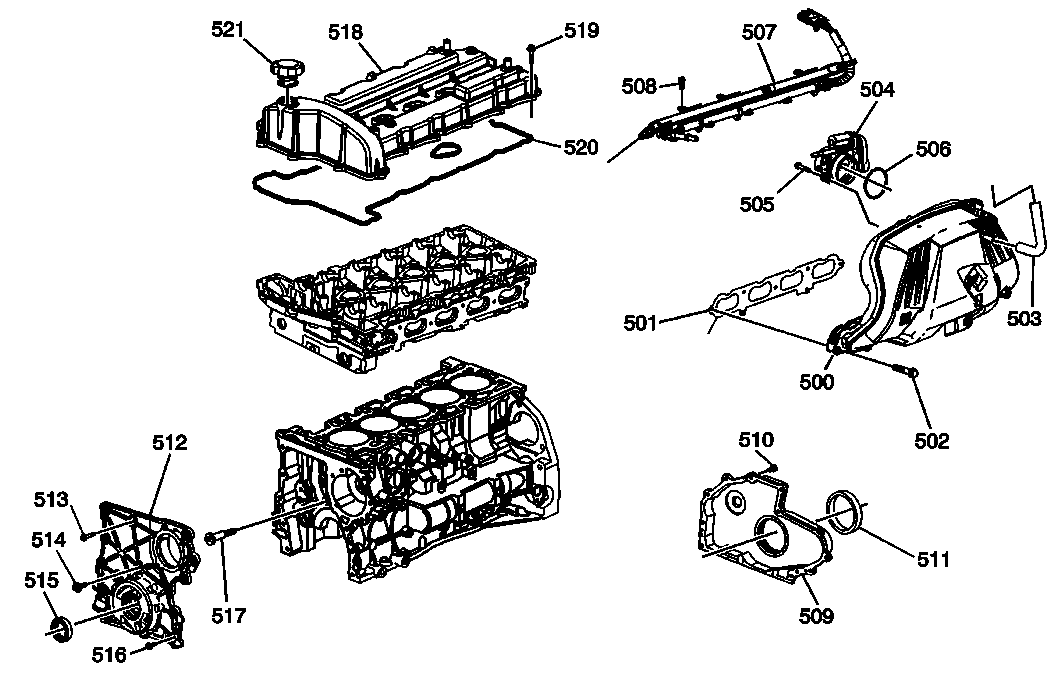

| Callout | Component Name |
|---|---|
| 500 | Intake Manifold |
| 501 | Intake Manifold Seal |
| 502 | Intake Manifold Bolt |
| 503 | Positive Crankcase Vent Hose |
| 504 | Throttle Control Module |
| 505 | Throttle Control Module Bolt |
| 506 | Throttle Control Module Seal |
| 507 | Fuel Injector Rail |
| 508 | Fuel Injector Rail Bolt |
| 509 | Crankshaft Rear Oil Seal Housing |
| 510 | Crankshaft Rear Oil Seal Housing Bolt |
| 511 | Crankshaft Rear Oil Seal |
| 512 | Engine Front Cover |
| 513 | Engine Front Cover Bolt |
| 514 | Engine Front Center Cover Bolt |
| 515 | Engine Front Oil Seal |
| 516 | Engine Front Cover Bolt |
| 517 | Engine Front Cover Bolt Spacer |
| 518 | Camshaft Cover |
| 519 | Camshaft Cover Bolt |
| 520 | Camshaft Cover Seal |
| 521 | Oil Fill Cap |

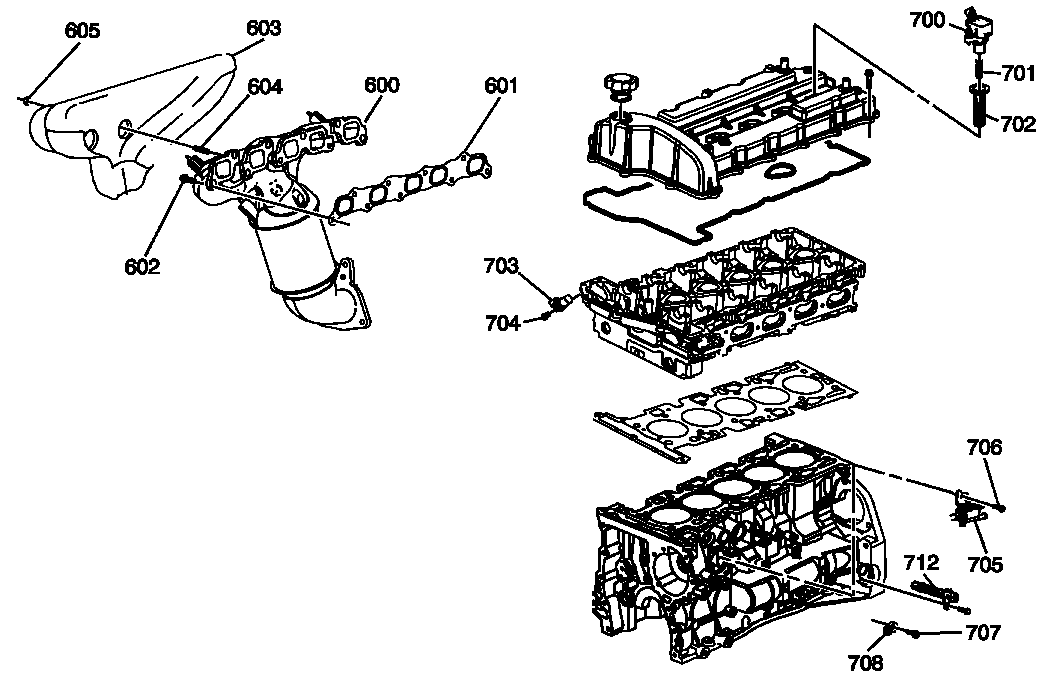

| Callout | Component Name |
|---|---|
| 600 | Exhaust Manifold |
| 601 | Exhaust Manifold Gasket |
| 602 | Exhaust Manifold Bolt |
| 603 | Exhaust Manifold Heat Shield |
| 604 | Exhaust Manifold Heat Shield Stud |
| 605 | Exhaust Manifold Heat Shield Nut |
| 700 | Ignition Control Module |
| 701 | Ignition Control Module Spring |
| 702 | Ignition Control Module Boot |
| 703 | Exhaust Camshaft Position Sensor |
| 704 | Exhaust Camshaft Position Sensor Bolt |
| 705 | EVAP Emission Canister Purge Solenoid |
| 706 | EVAP Emission Canister Purge Solenoid Bolt |
| 707 | Knock Sensor Bolt |
| 708 | Knock Sensor |
| 712 | Crankshaft Position Sensor |
