Power Window Switches
NOTE:
Main switch assembly is located on driver's door. Sub-switch is mounted at each passenger's door.

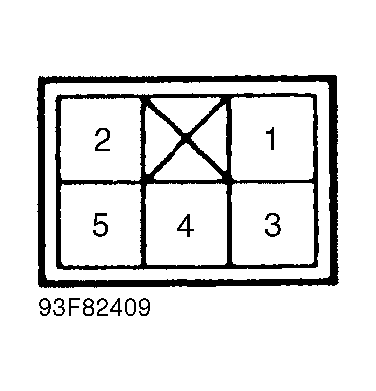

Remove window switch to be tested. Check continuity in each switch position, between indicated switch terminals. See POWER WINDOW SWITCH TEST table. See Fig 1 or Fig 2 . Replace switch if continuity is not as specified.
POWER WINDOW SWITCH TEST
| Switch Position | Continuity Between Terminals No. | ||
|---|---|---|---|
| Main Switch | |||
| Left Window | |||
| Up | 1 & 8; 3 & 5 | ||
| Neutral | 1, 3 & 8 | ||
| Down | 1 & 3; 5 & 8 | ||
| Right Window | |||
| Up | 1 & 6; 2 & 7 | ||
| Neutral | 1, 2 & 6 | ||
| Down | 1 & 2; 6 & 7 | ||
| Sub-Switch | |||
| Up | 1 & 2; 4 & 5 | ||
| Neutral | 1 & 2; 3 & 5 | ||
| Down | 2 & 4; 3 & 5 | ||
