Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Component Location |
|---|---|
| Diodes (Z01, Z03, Z09) | Under dash, right of steering column. |
| Diodes (Z02, Z04, Z05) | Taped inside main wire harness, lower left side of dash. |
| Diode (Z06) | Taped inside control harness, lower left side of dash. |
| Diode (Z13) | In engine compartment relay & fuse box. |

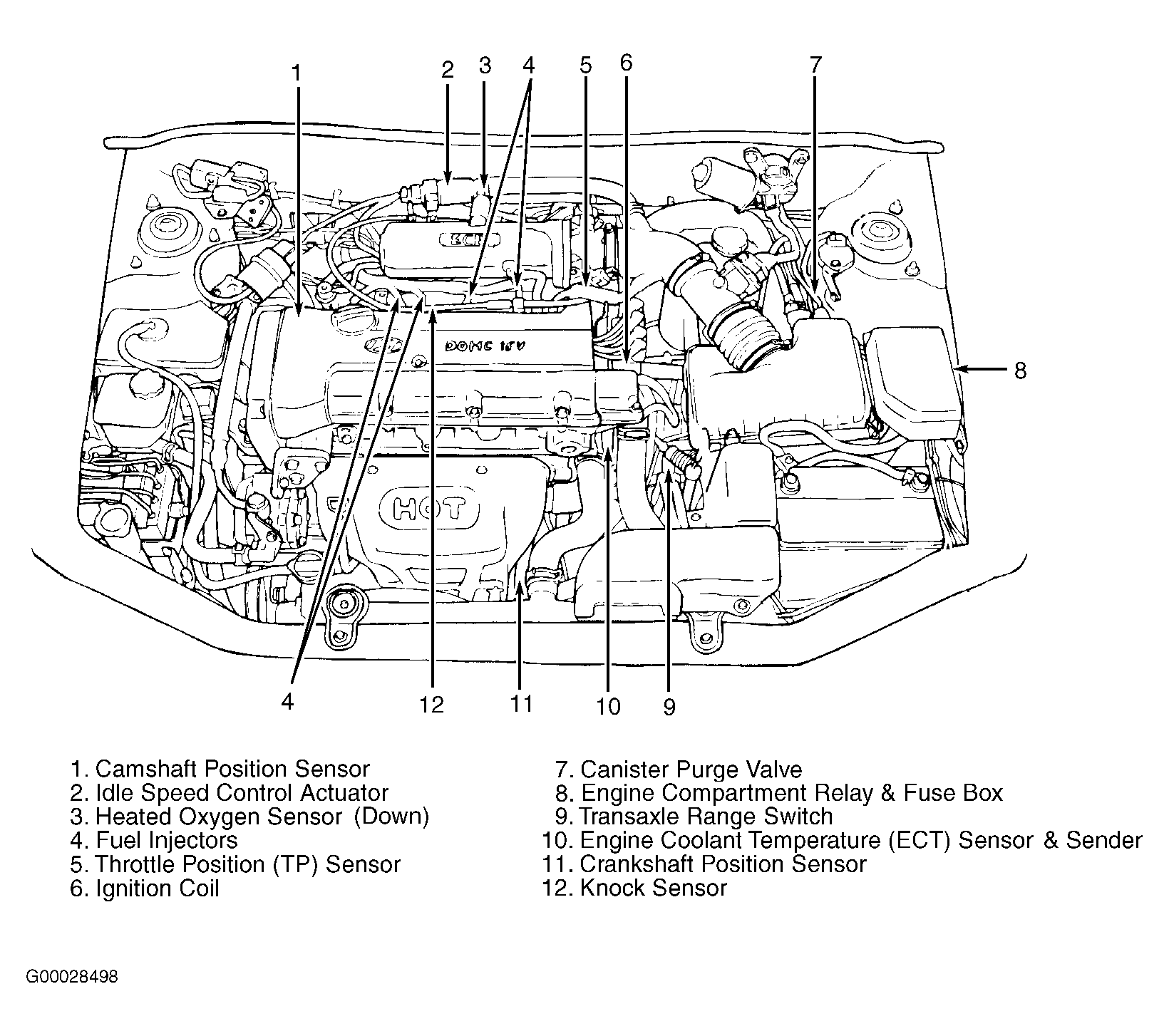

| Engine Compartment Relay & Fuse Box | In left front corner of engine compartment, behind battery. See Figure. |
| Fusible Links (A Through K) | In engine compartment relay & fuse box. |

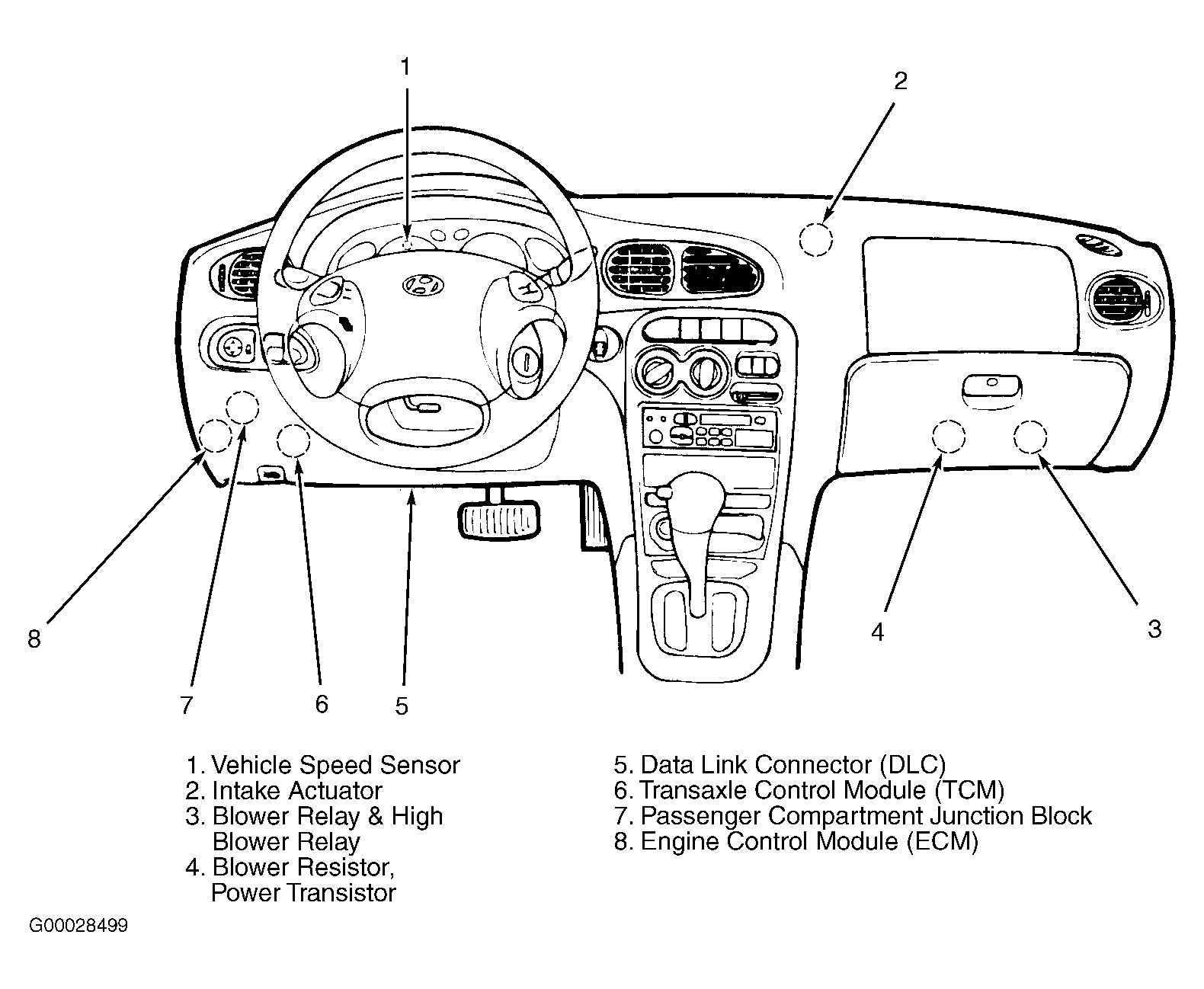

| Passenger Compartment Junction Block | Under left side of dash, near kick panel. See Figure. |
| Passenger Compartment Relay Box | Under left side of dash, beside passenger compartment junction block. |
