Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

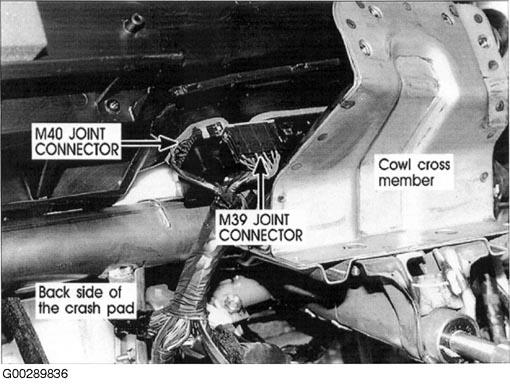

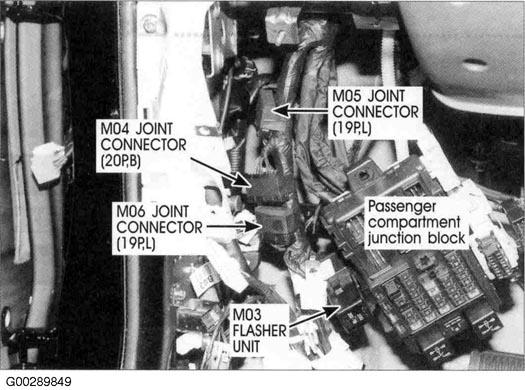

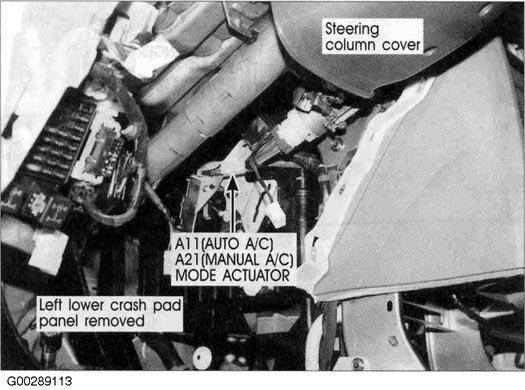

Fig 1: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 2: Lower Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.

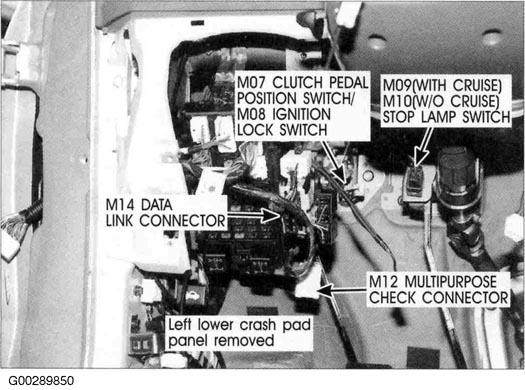

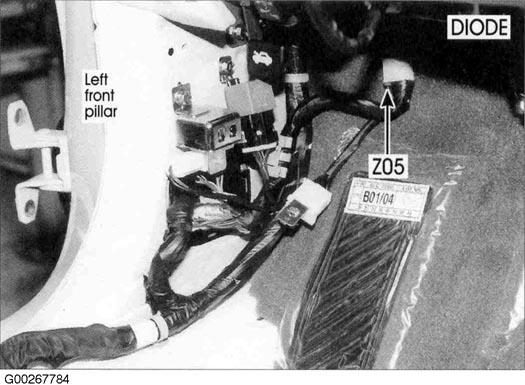

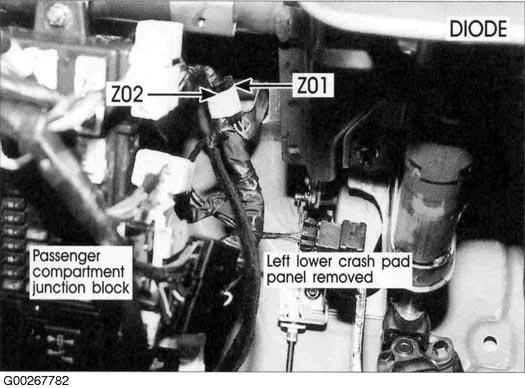

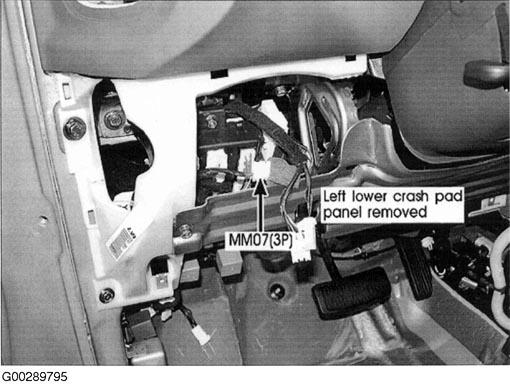

Fig 3: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 4: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

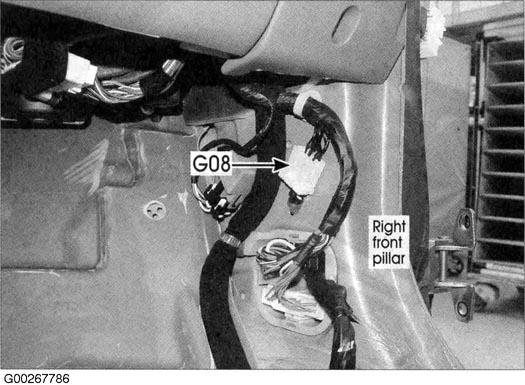

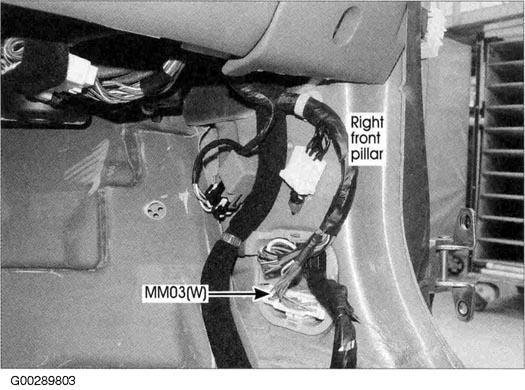

Fig 5: Right Kick Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 6: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

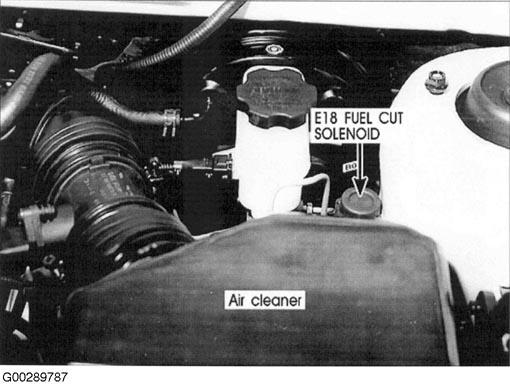

Fig 7: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

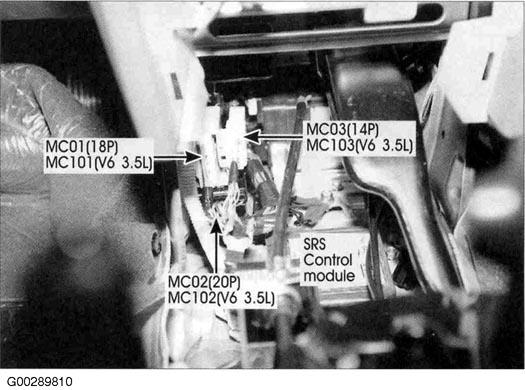

Fig 8: Middle Of Floor
Courtesy of HYUNDAI MOTOR CO.

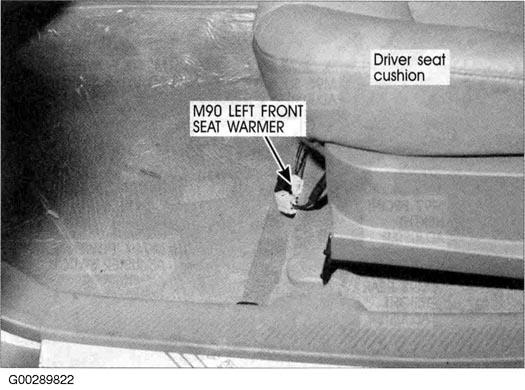

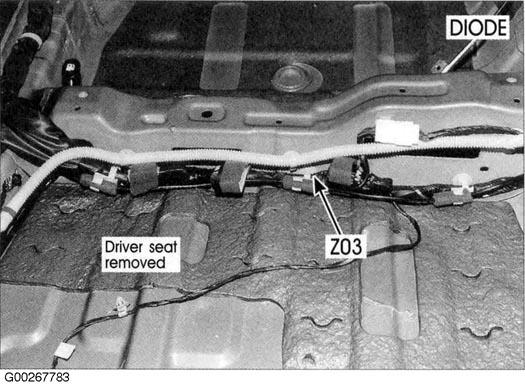

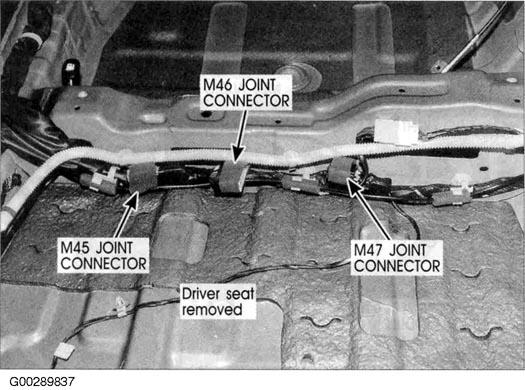

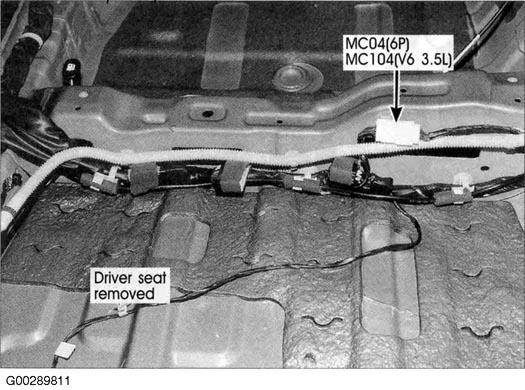

Fig 9: Under Driver's Seat
Courtesy of HYUNDAI MOTOR CO.

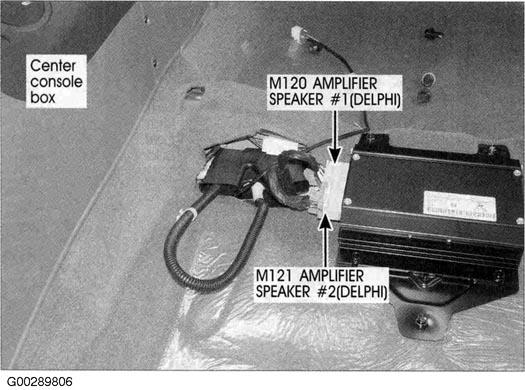

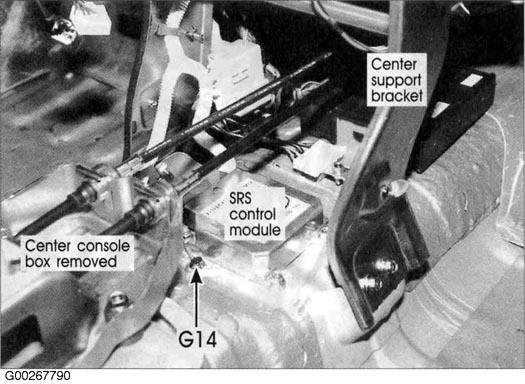

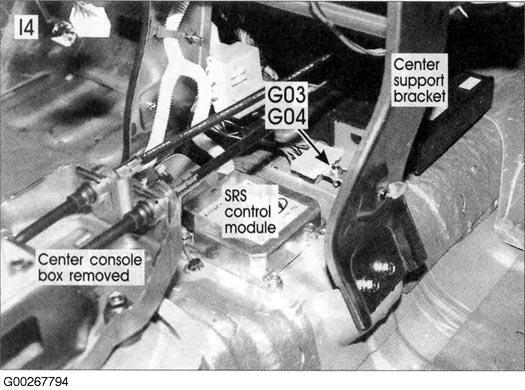

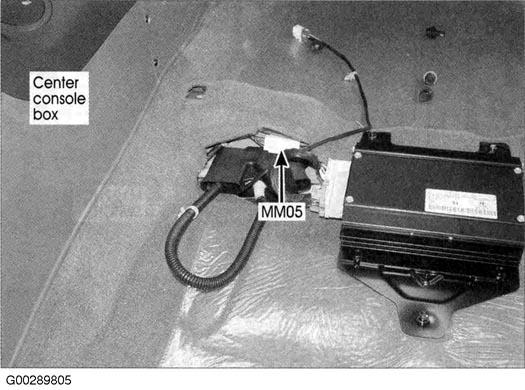

Fig 10: Under Center Console
Courtesy of HYUNDAI MOTOR CO.

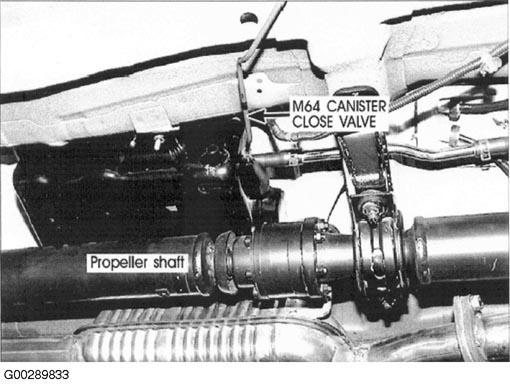

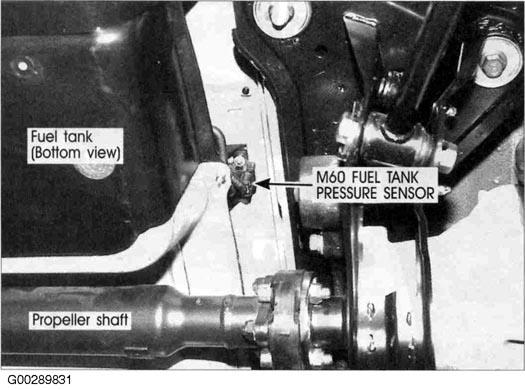

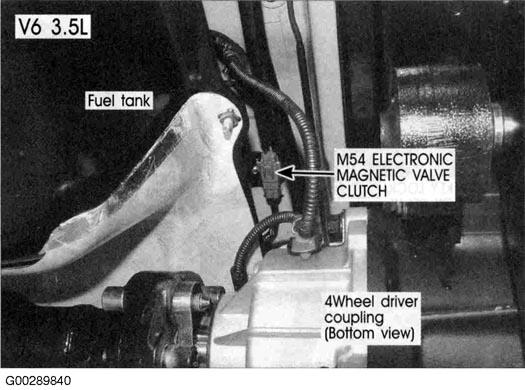

Fig 11: Under Rear Of Vehicle (3.5L)
Courtesy of HYUNDAI MOTOR CO.

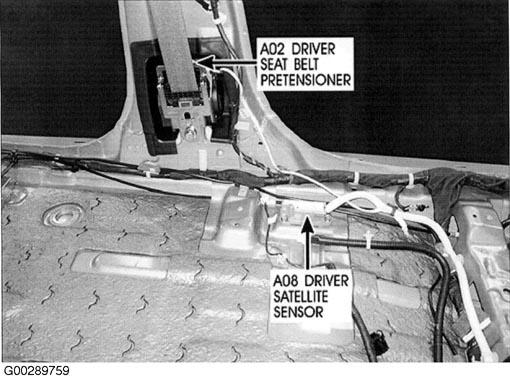

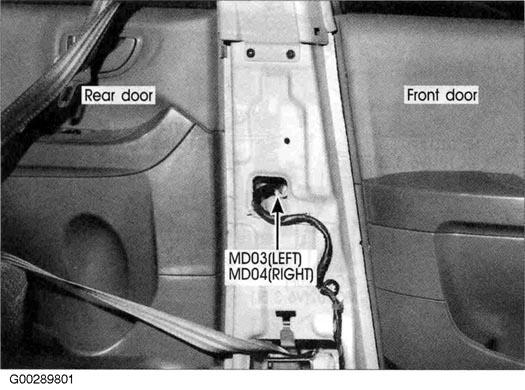

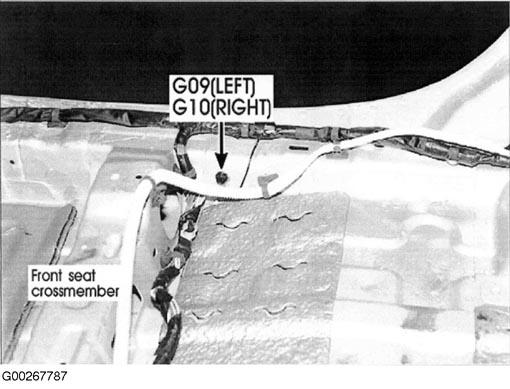

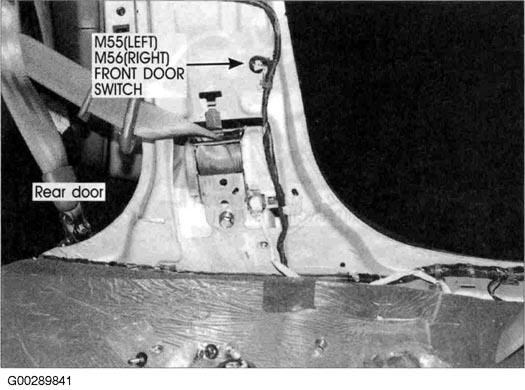

Fig 12: Left & Right "B" Pillars
Courtesy of HYUNDAI MOTOR CO.

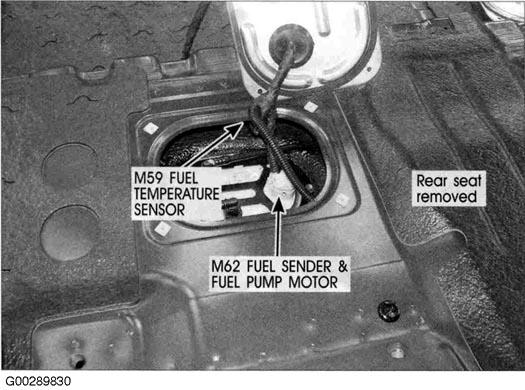

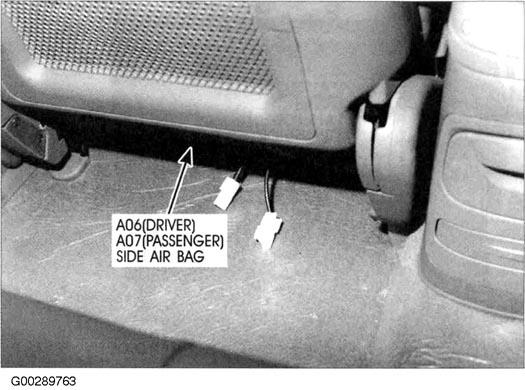

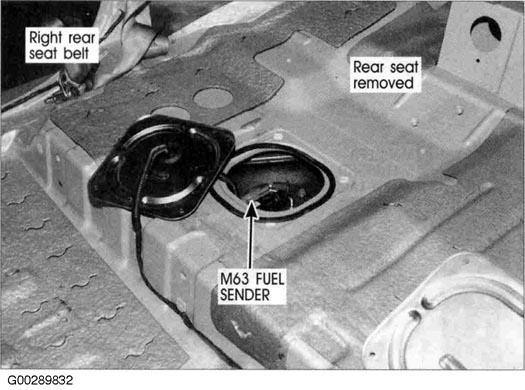

Fig 13: Under Rear Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 14: Under Rear Of Vehicle
Courtesy of HYUNDAI MOTOR CO.
Fig 15: Under Rear Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 16: Under Rear Of Vehicle
Courtesy of HYUNDAI MOTOR CO.
Fig 17: Left Rear Wheelwell
Courtesy of HYUNDAI MOTOR CO.
Fig 18: Right Rear Wheelwell
Courtesy of HYUNDAI MOTOR CO.

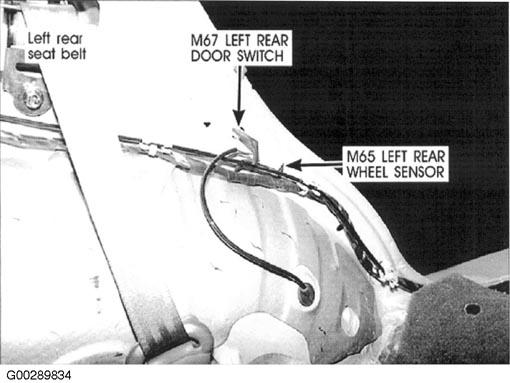

Fig 19: Left Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.

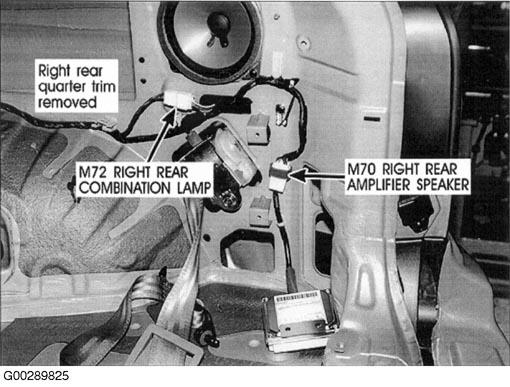

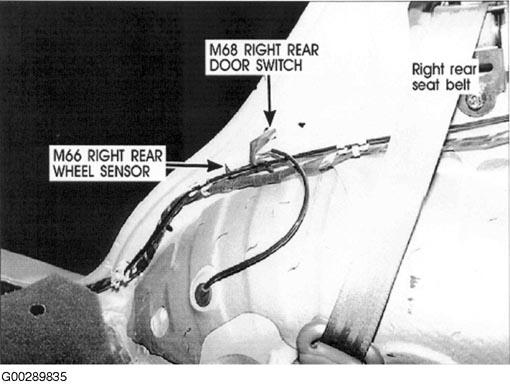

Fig 20: Right Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.
Fig 21: Under Rear Seat
Courtesy of HYUNDAI MOTOR CO.

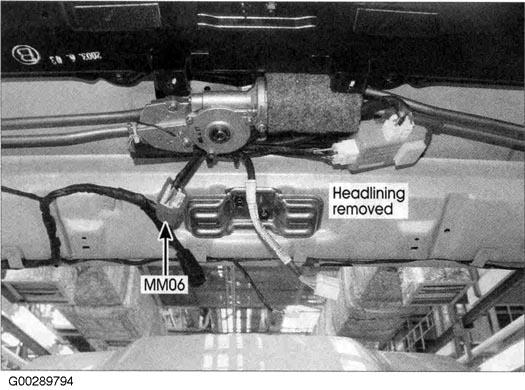

Fig 22: Front Of Roof
Courtesy of HYUNDAI MOTOR CO.

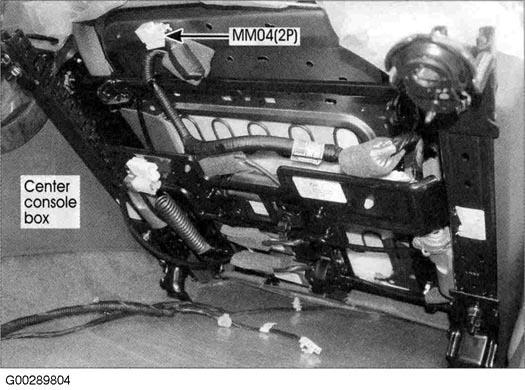

Fig 23: Under Driver's seat
Courtesy of HYUNDAI MOTOR CO.
Fig 24: Under Front Passenger's Seat
Courtesy of HYUNDAI MOTOR CO.

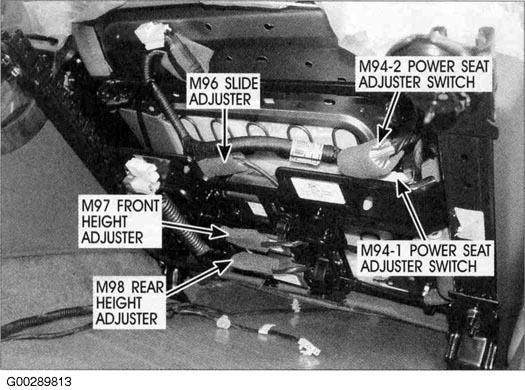

Fig 25: Under Driver's Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 26: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 27: Under Front Passenger's Seat
Courtesy of HYUNDAI MOTOR CO.

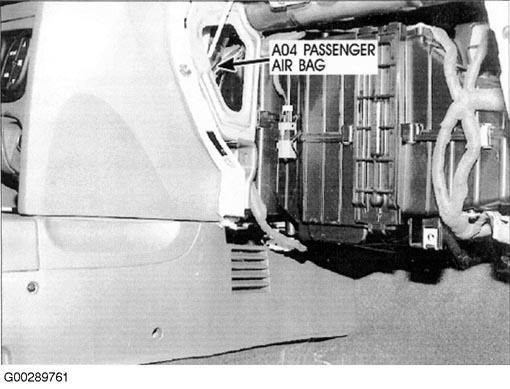

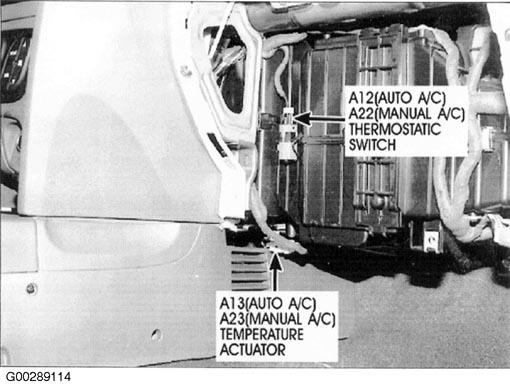

Fig 28: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 29: Lower Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 30: Middle Of Floor
Courtesy of HYUNDAI MOTOR CO.

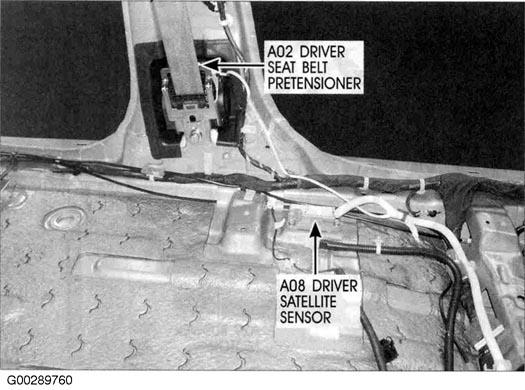

Fig 31: Left & Right "B" Pillars
Courtesy of HYUNDAI MOTOR CO.

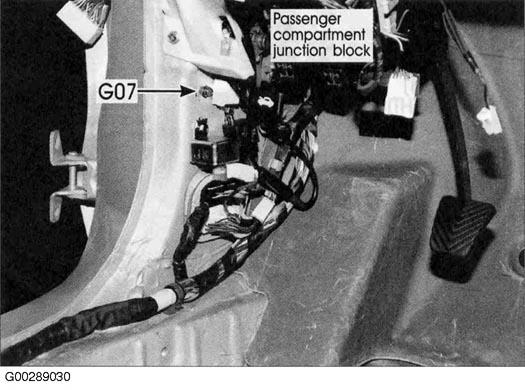

Fig 32: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.

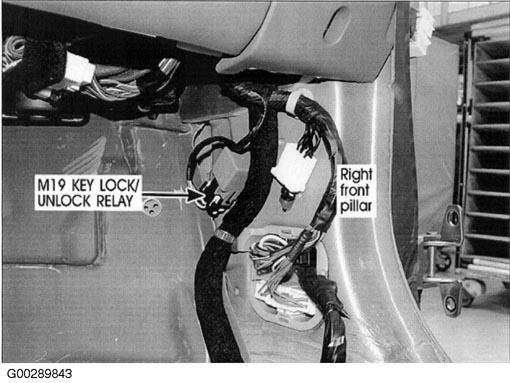

Fig 33: Right Kick Panel
Courtesy of HYUNDAI MOTOR CO.

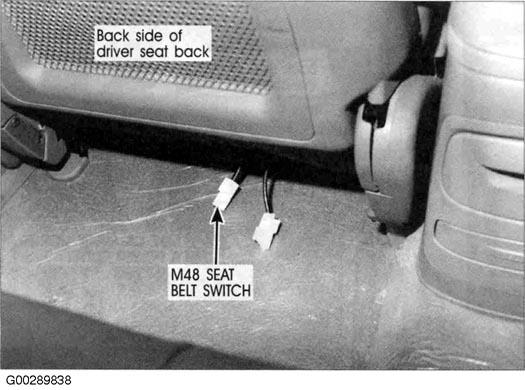

Fig 34: Under Driver's Seat
Courtesy of HYUNDAI MOTOR CO.

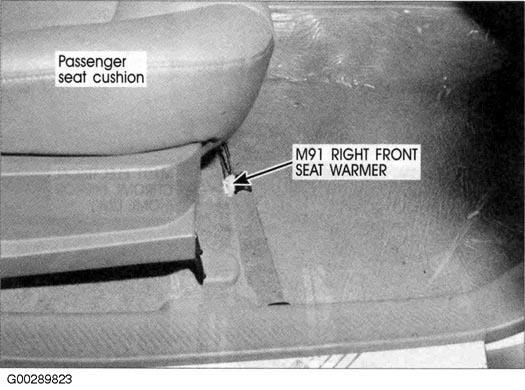

Fig 35: Under Front Passenger's Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 36: Front Of Roof
Courtesy of HYUNDAI MOTOR CO.
Fig 37: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 38: Right Kick Panel
Courtesy of HYUNDAI MOTOR CO.

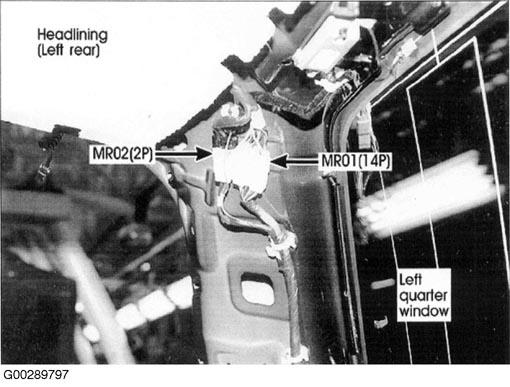

Fig 39: Left "D" Pillar
Courtesy of HYUNDAI MOTOR CO.

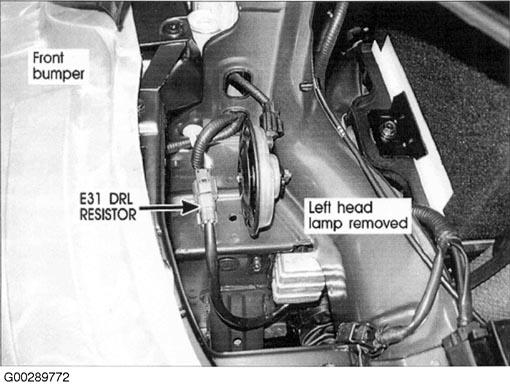

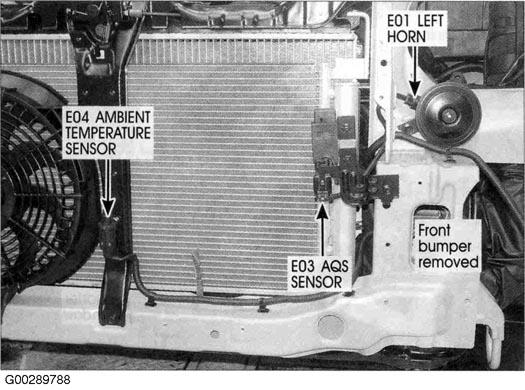

Fig 40: Behind Left Side Of Front Bumper
Courtesy of HYUNDAI MOTOR CO.

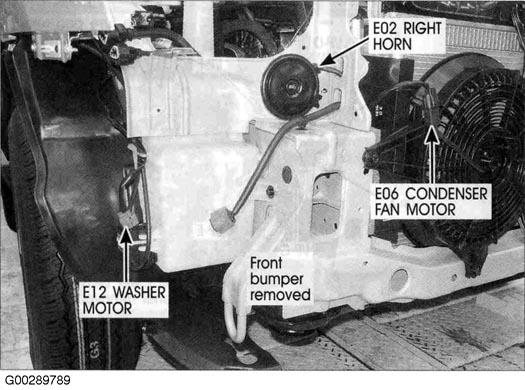

Fig 41: Behind Right Side Of Front Bumper
Courtesy of HYUNDAI MOTOR CO.

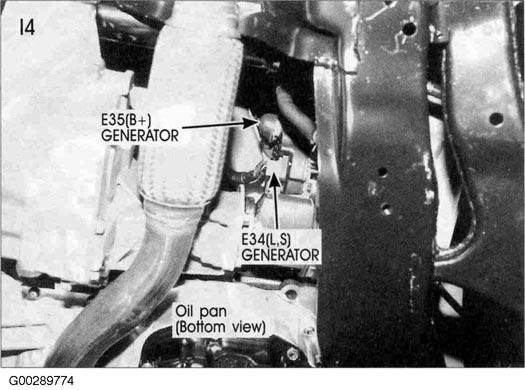

Fig 42: Left Front Of Engine
Courtesy of HYUNDAI MOTOR CO.

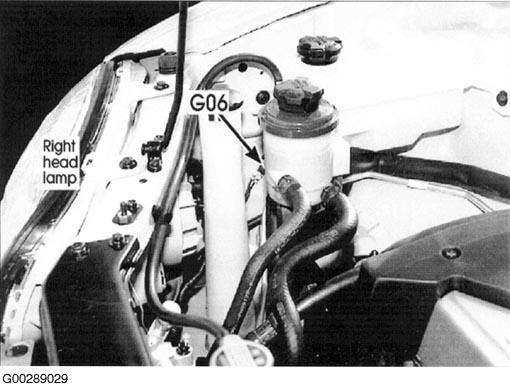

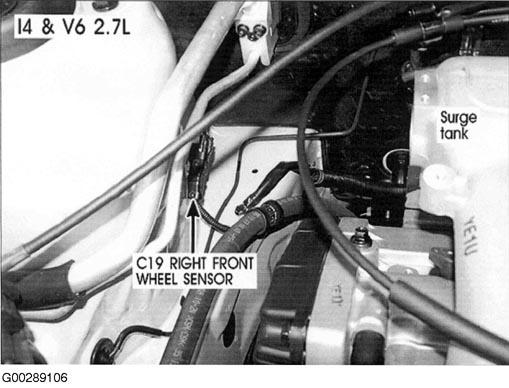

Fig 43: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

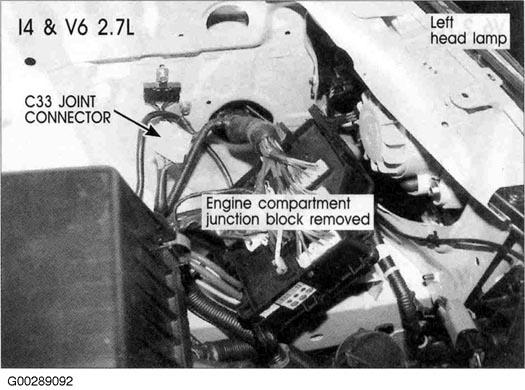

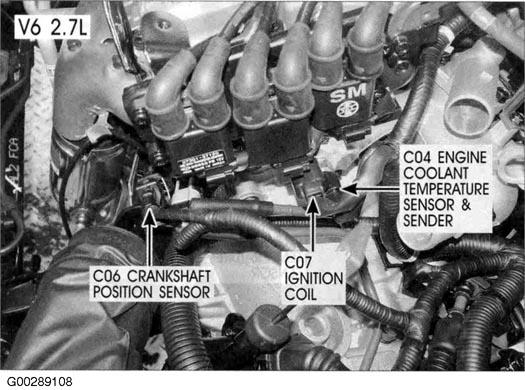

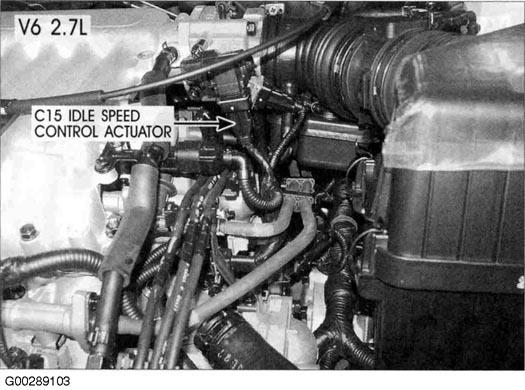

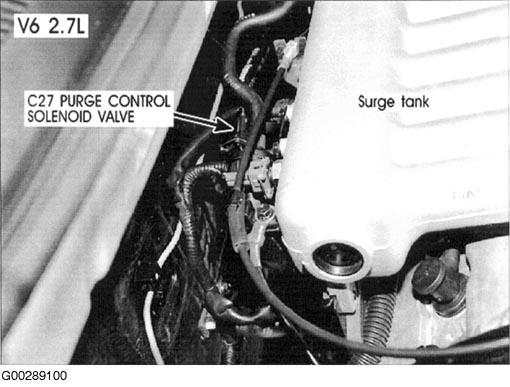

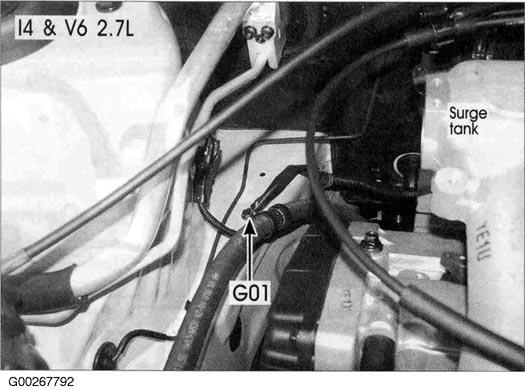

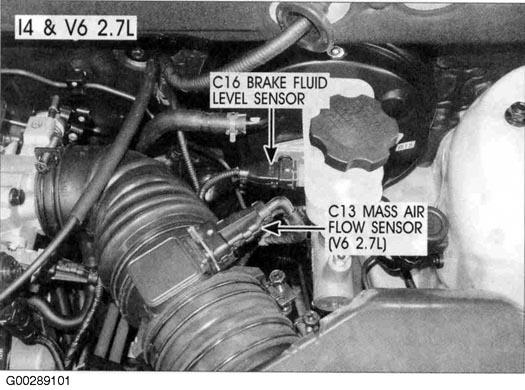

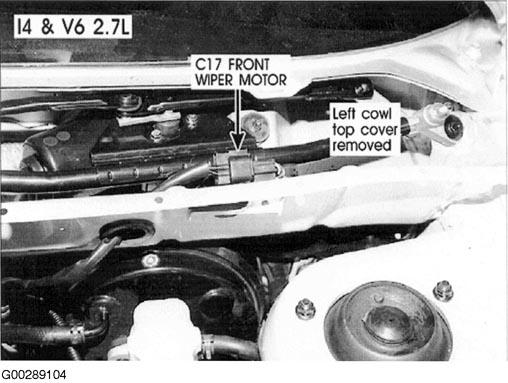

Fig 44: Left Rear Of Engine Compartment (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.

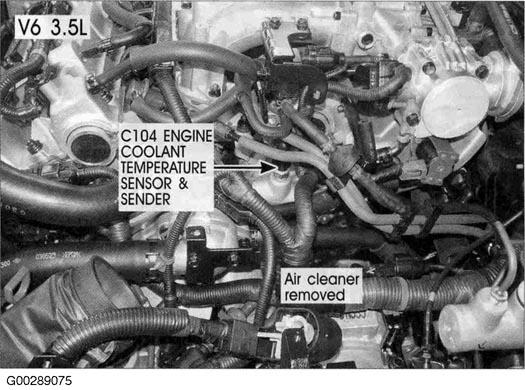

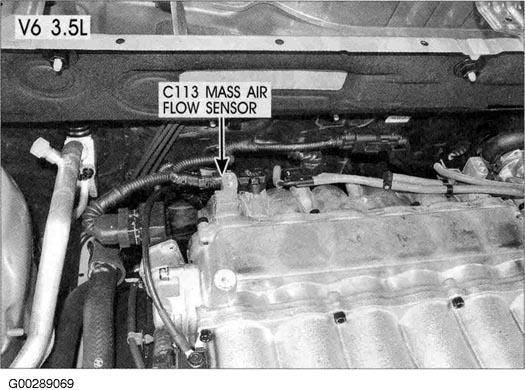

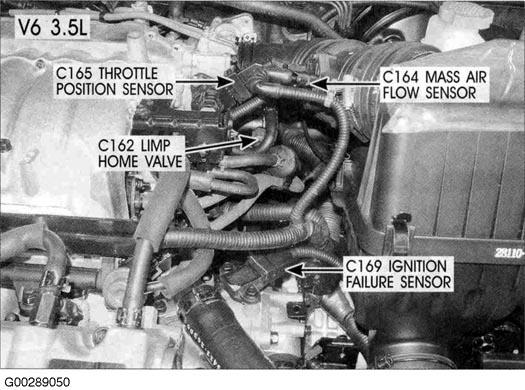

Fig 45: Left Side Of Engine Compartment (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 46: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 47: Right Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

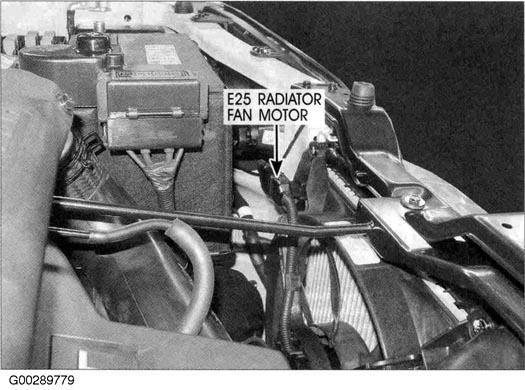

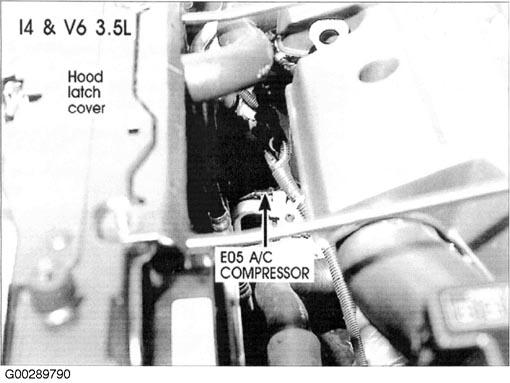

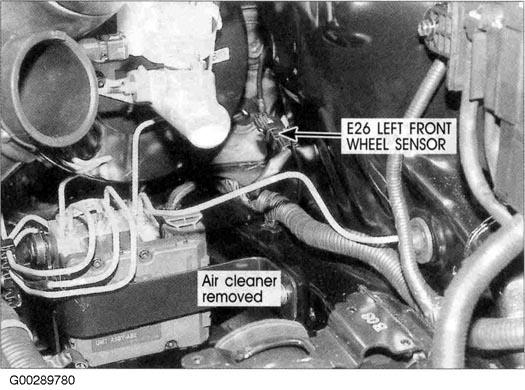

Fig 48: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 49: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 50: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 51: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 52: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 53: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 54: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

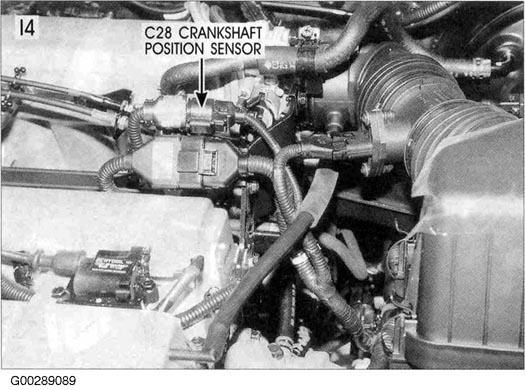

Fig 55: Left Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

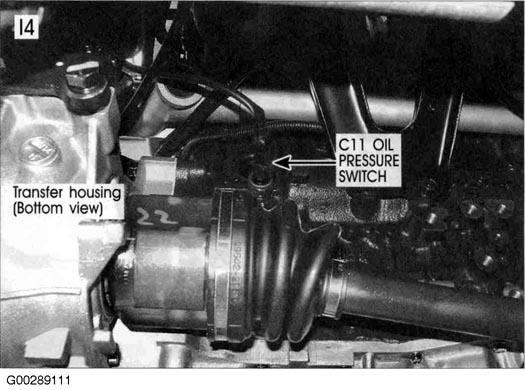

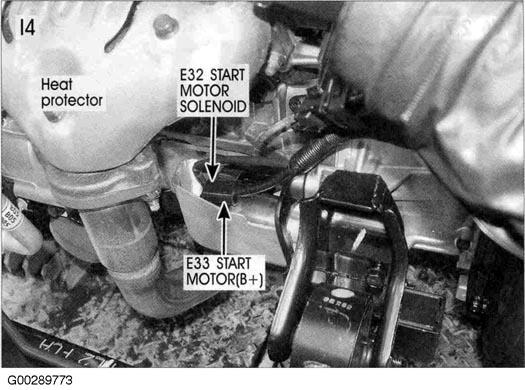

Fig 56: Under Right Side Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

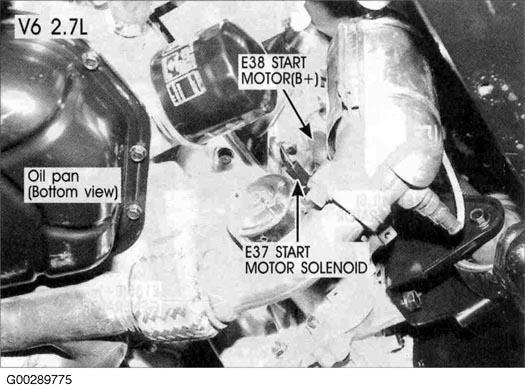

Fig 57: Under Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

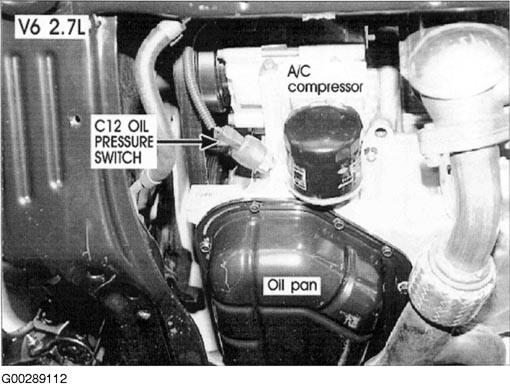

Fig 58: Under Right Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

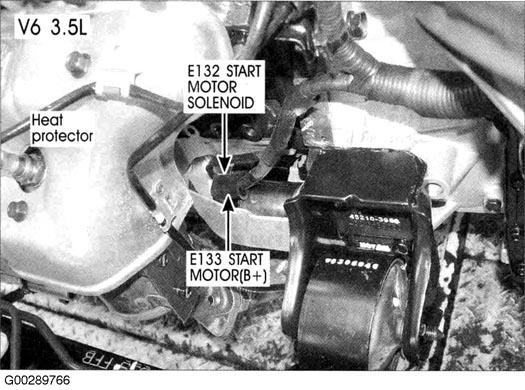

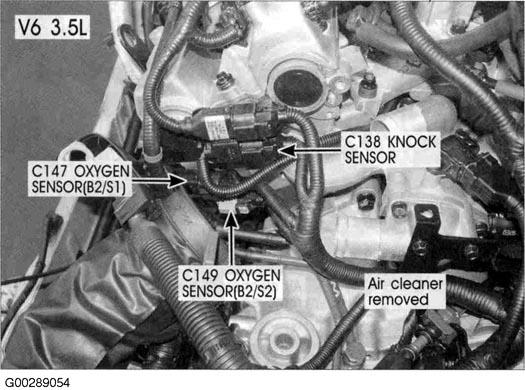

Fig 59: Left Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

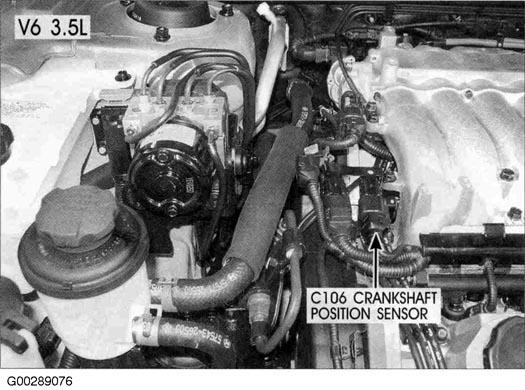

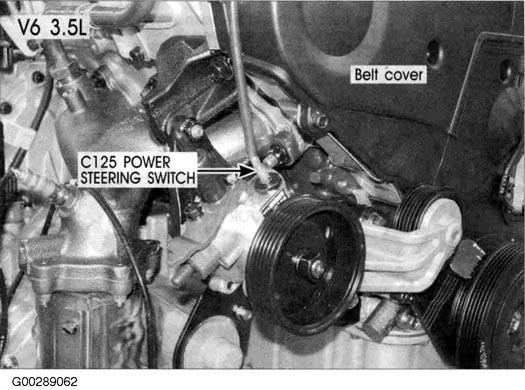

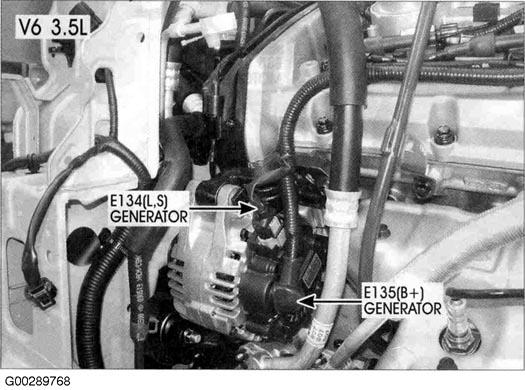

Fig 60: Right Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

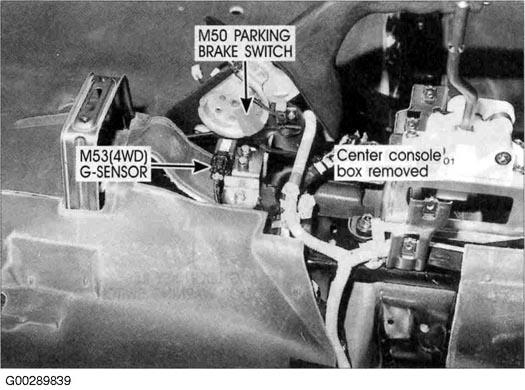

Fig 61: Under Center Console
Courtesy of HYUNDAI MOTOR CO.
Fig 62: Left "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

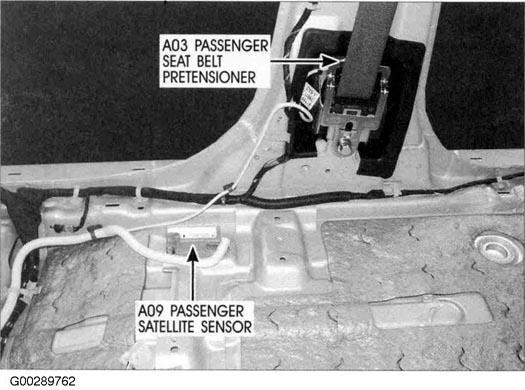

Fig 63: Right "B" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 64: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 65: Steering Column
Courtesy of HYUNDAI MOTOR CO.
Fig 66: Under Left & Right Front Seats
Courtesy of HYUNDAI MOTOR CO.
Fig 67: Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 68: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

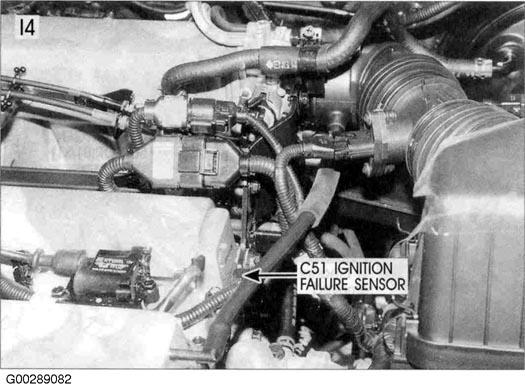

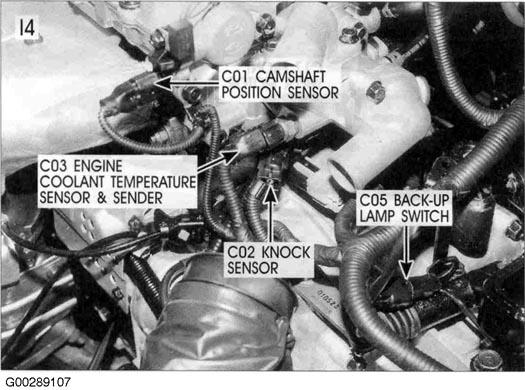

Fig 69: Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

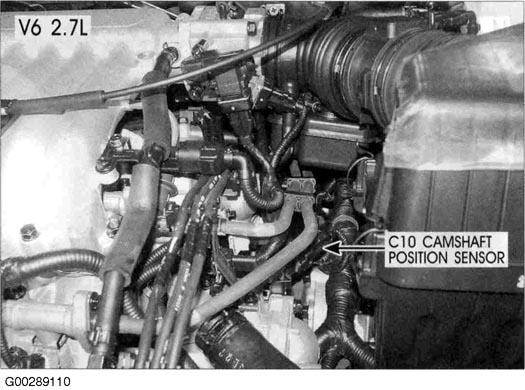

Fig 70: Left Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

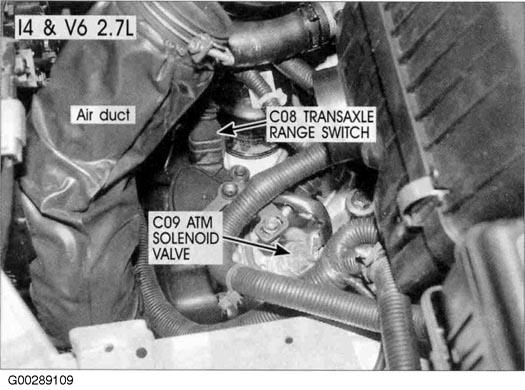

Fig 71: Top Rear Of Transaxle (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.

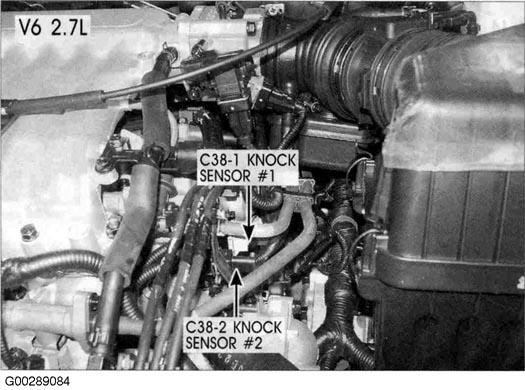

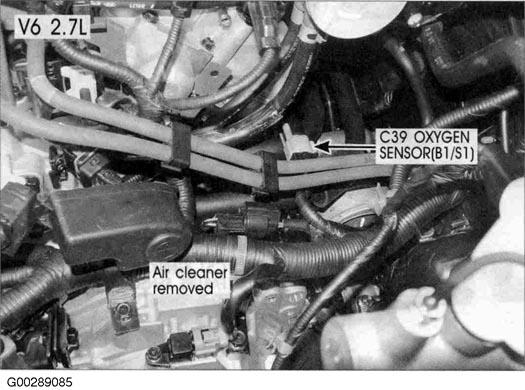

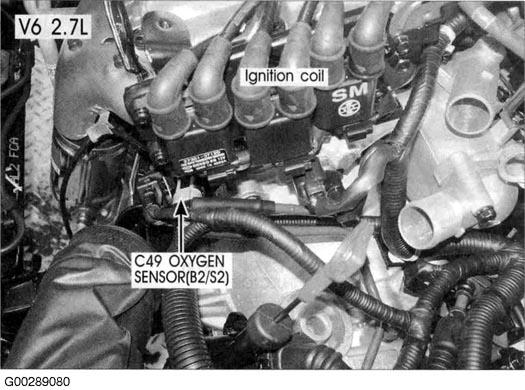

Fig 72: Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 73: Right Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 74: Lower Left Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 75: Left Rear Of Engine Compartment (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 76: Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 77: Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 78: Left Rear Of Engine Compartment (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.

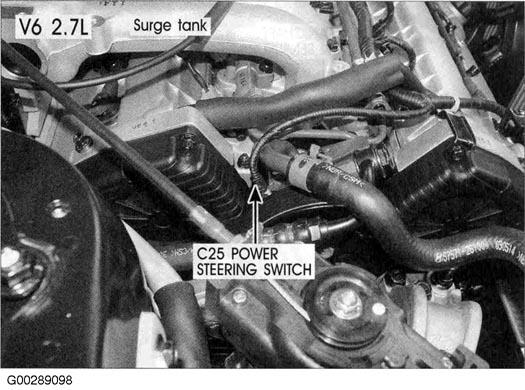

Fig 79: Right Side Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 80: Right Side Of Engine Compartment (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.

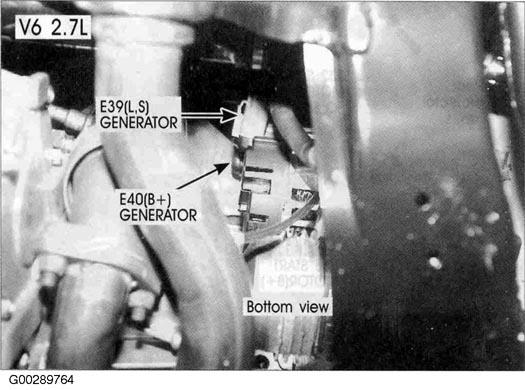

Fig 81: Lower Left Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

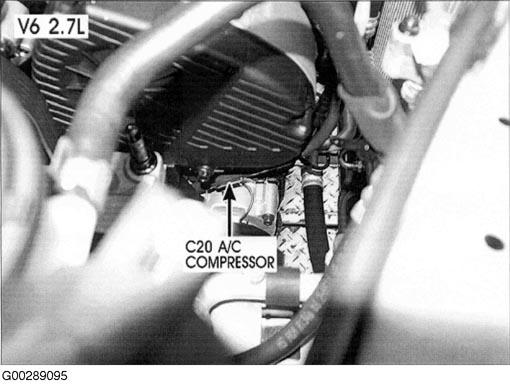

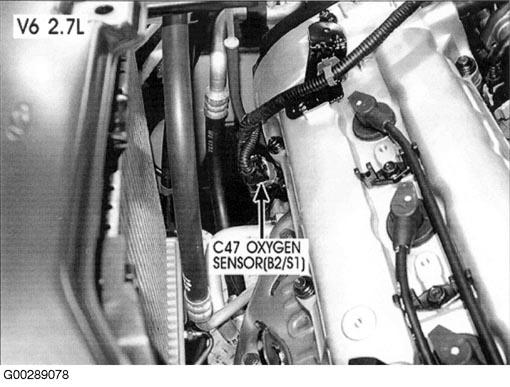

Fig 82: Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

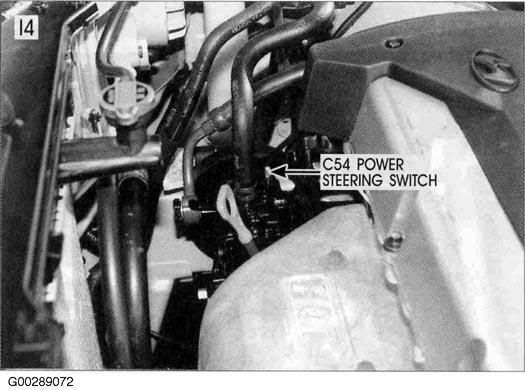

Fig 83: Right Front Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 84: Right Side Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 85: Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

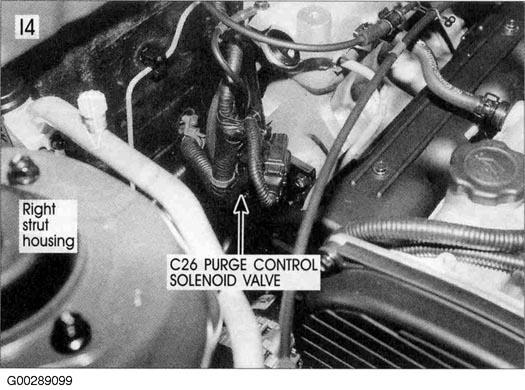

Fig 86: Right Side Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

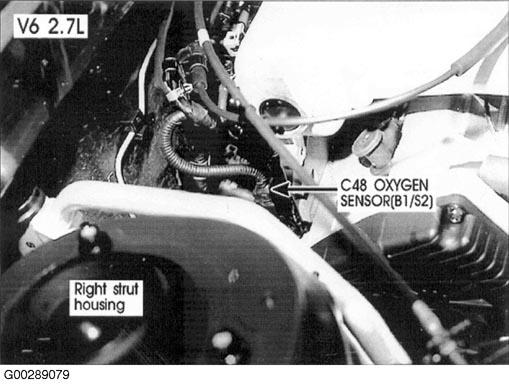

Fig 87: Right Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

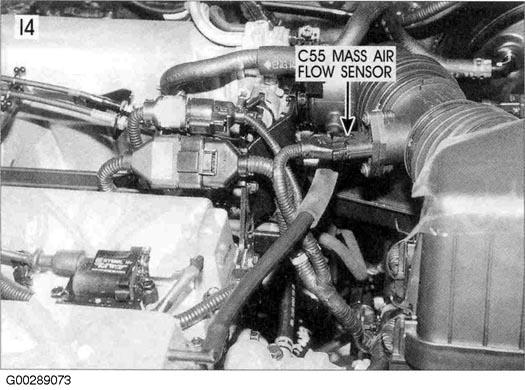

Fig 88: Left Front Of Engine Compartment (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 89: Center Of Dash (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 90: Lower Center Of Dash (2.4L A/T & 2.7L A/T)
Courtesy of HYUNDAI MOTOR CO.

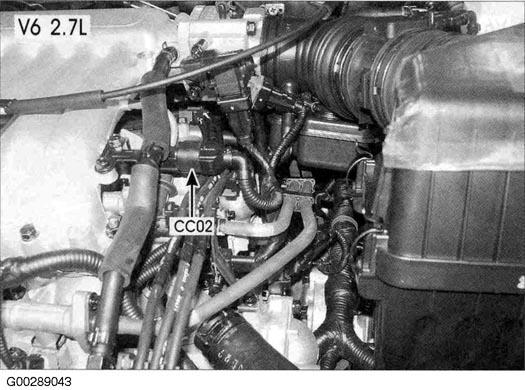

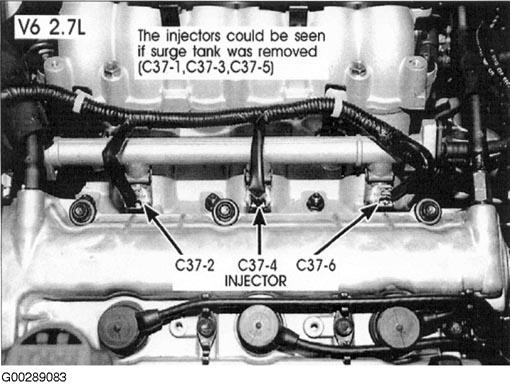

Fig 91: Top Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 92: Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 93: Right Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 94: Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

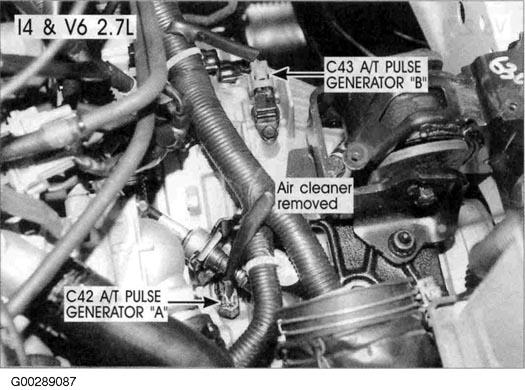

Fig 95: Top Of Transaxle (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 96: Right Rear Of Engine (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.

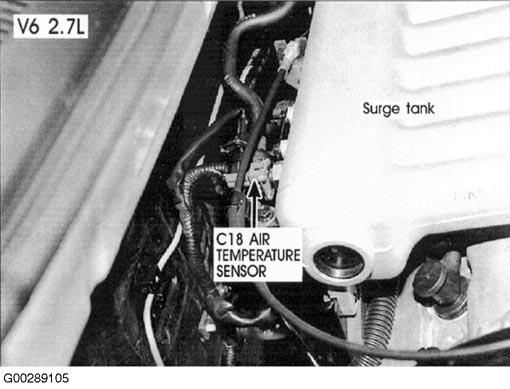

Fig 97: Left Side Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 98: Right Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

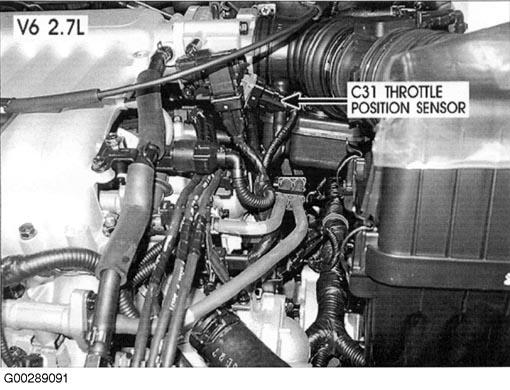

Fig 99: Left Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

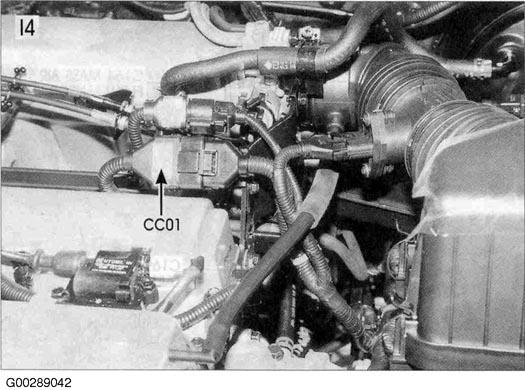

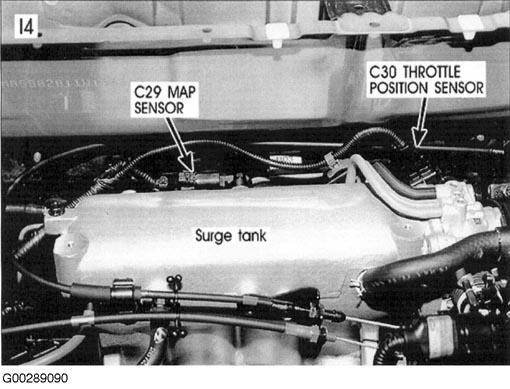

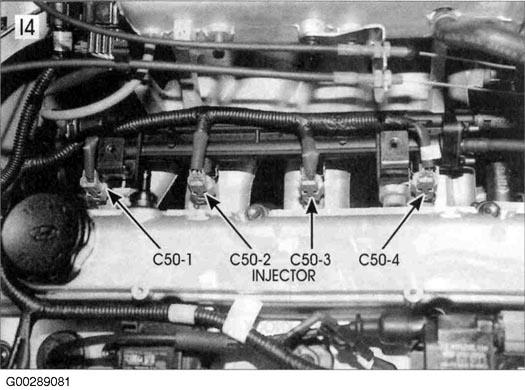

Fig 100: Top Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

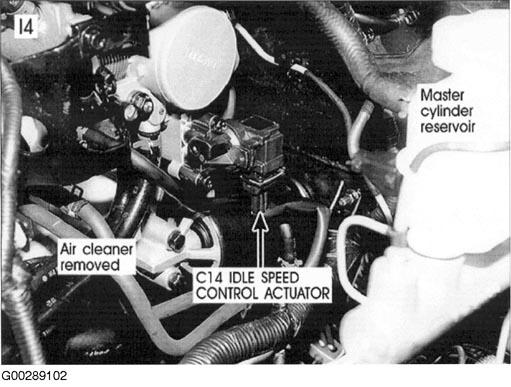

Fig 101: Top Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

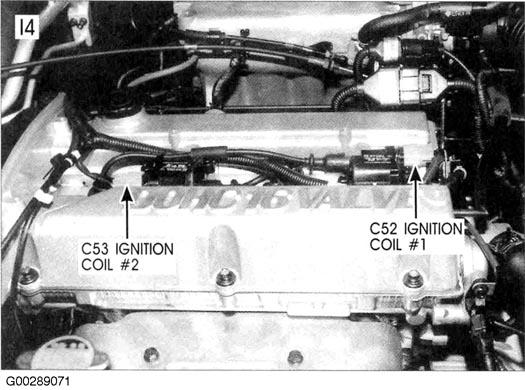

Fig 102: Top Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

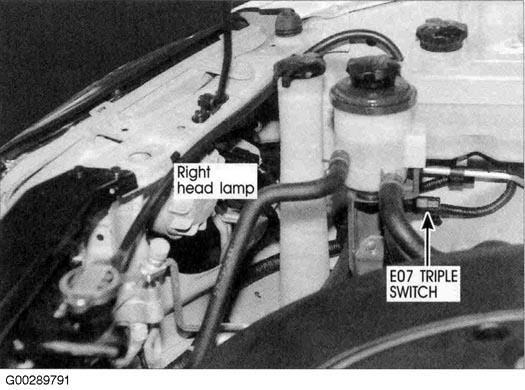

Fig 103: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 104: Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

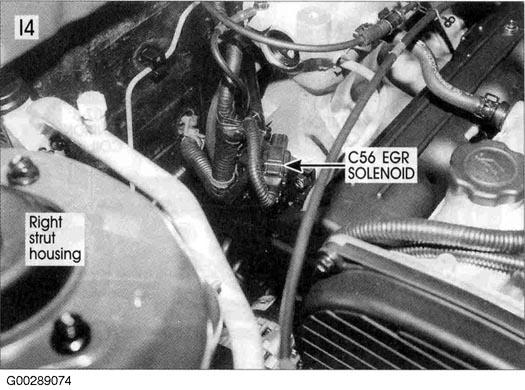

Fig 105: Right Front Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

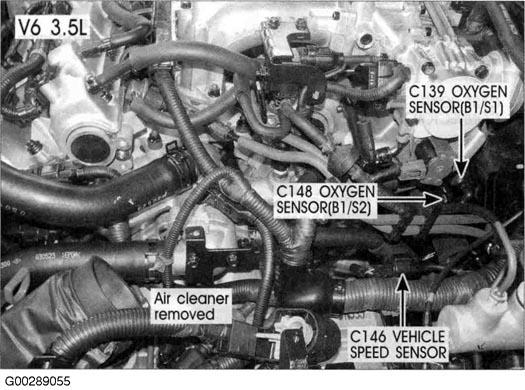

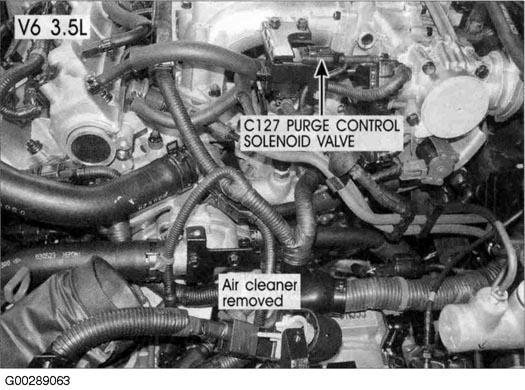

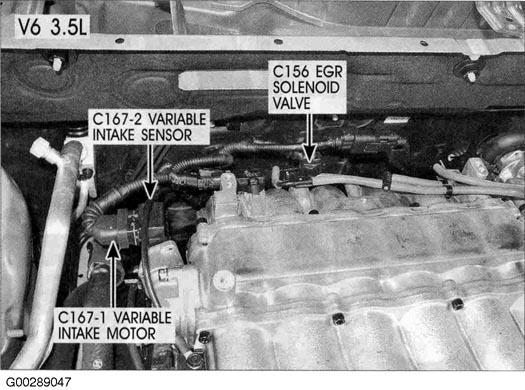

Fig 106: Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

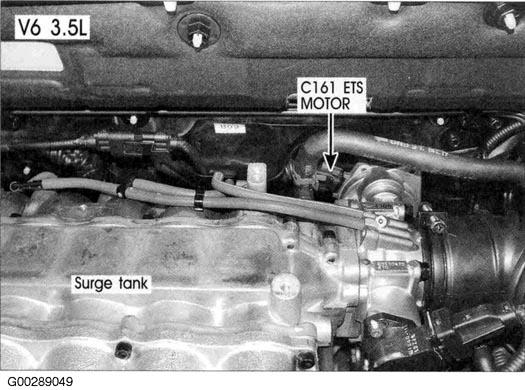

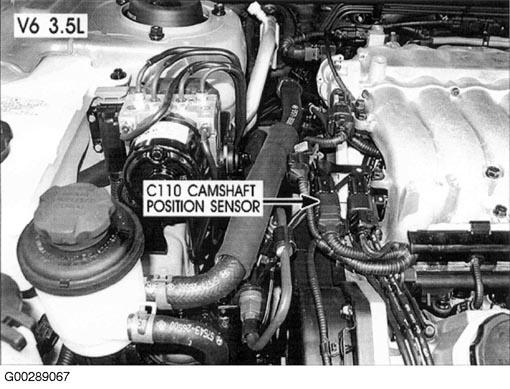

Fig 107: Left Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

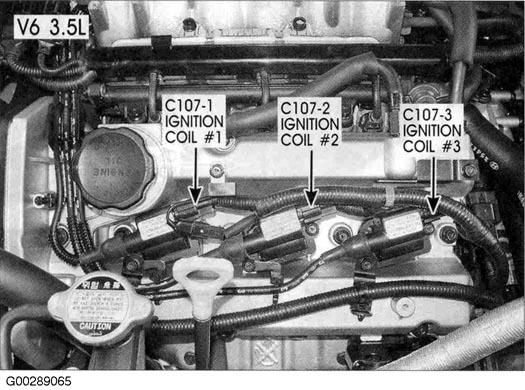

Fig 108: Top Left Side Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

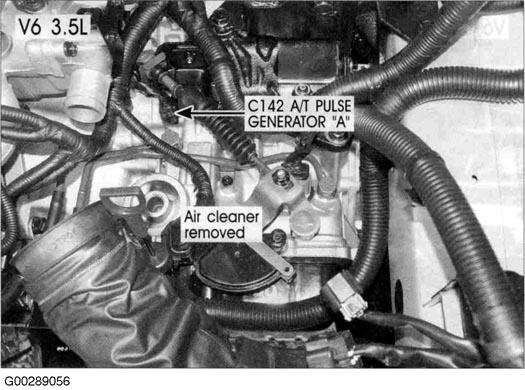

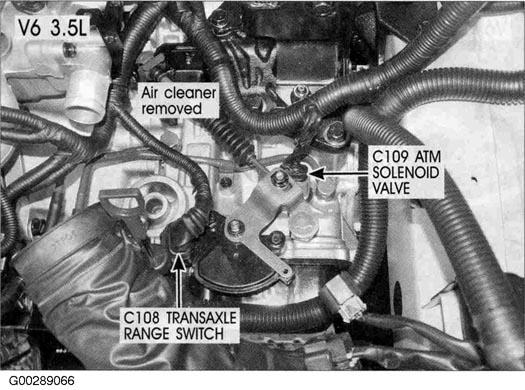

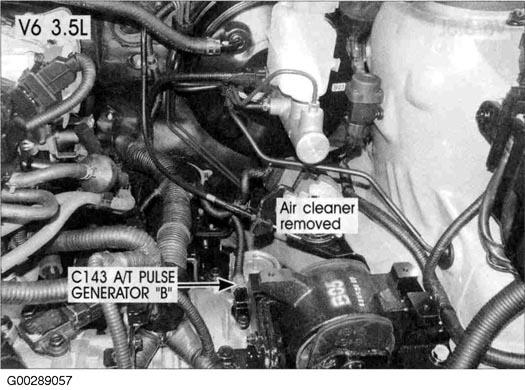

Fig 109: Top Of Transaxle (3.5L)
Courtesy of HYUNDAI MOTOR CO.

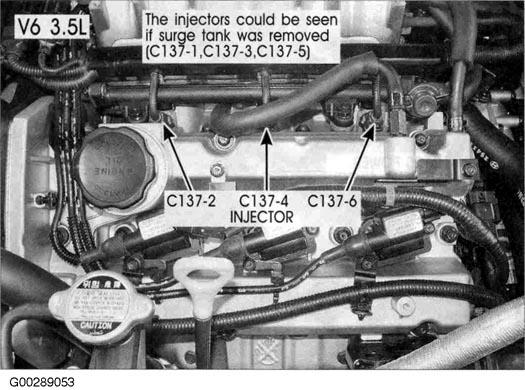

Fig 110: Left Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 111: Left Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

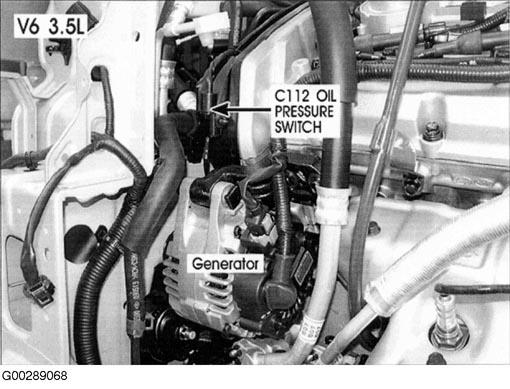

Fig 112: Right Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

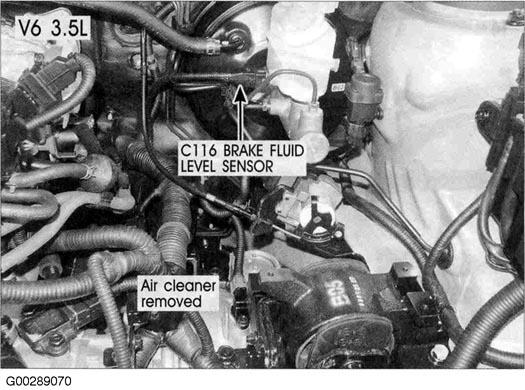

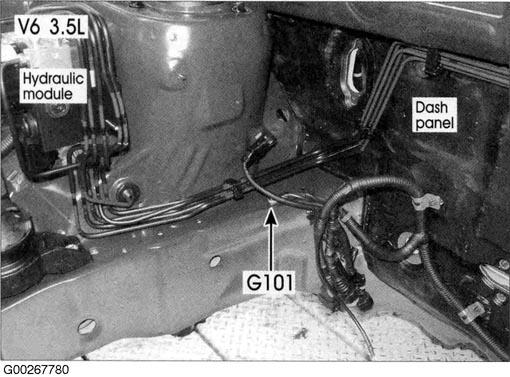

Fig 113: Left Rear Of Engine Compartment (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 114: Right Side Of Engine Compartment (3.5L)
Courtesy of HYUNDAI MOTOR CO.

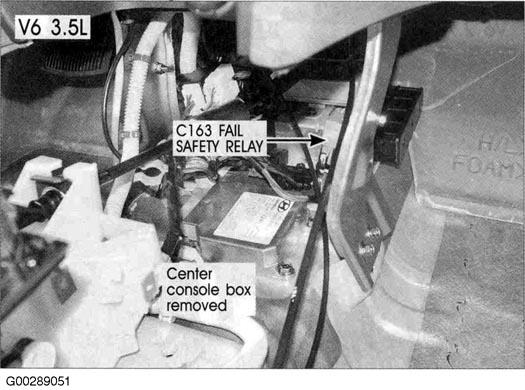

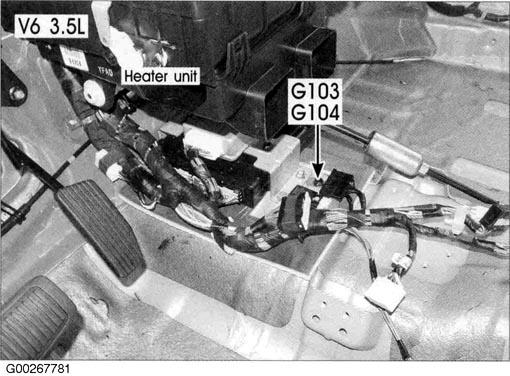

Fig 115: Under Center Console (3.5L)
Courtesy of HYUNDAI MOTOR CO.

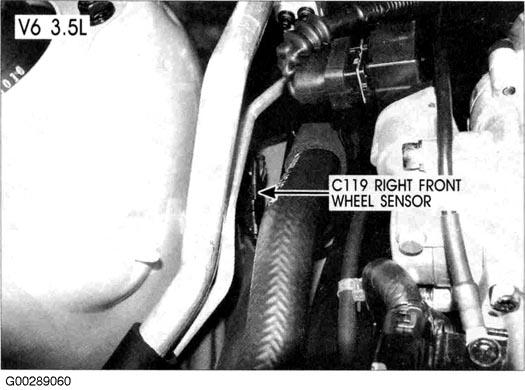

Fig 116: Right Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 117: Right Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

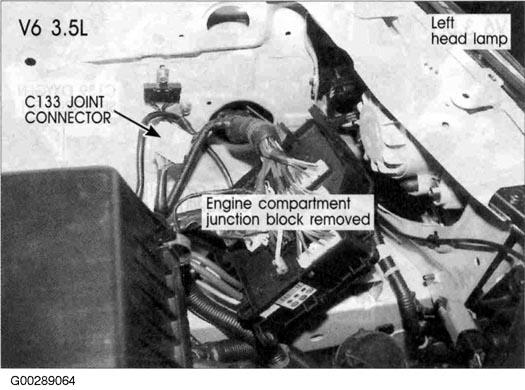

Fig 118: Left Front Of Engine Compartment (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 119: Left Side Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 120: Left Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 121: Right Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 122: Top Of Transaxle (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 123: Top Right Of Transaxle (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 124: Right Side Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 125: Center Of Dash (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 126: Right Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 127: Right Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 128: Center Of Dash (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 129: Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

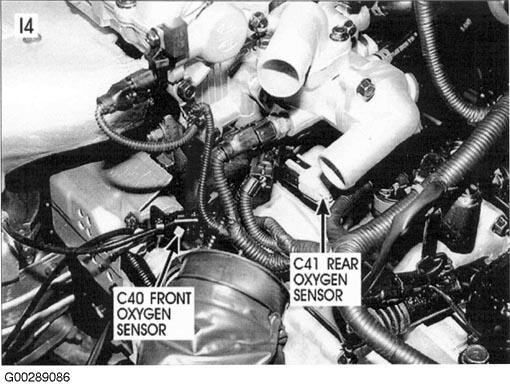

Fig 130: Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 131: Rear Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

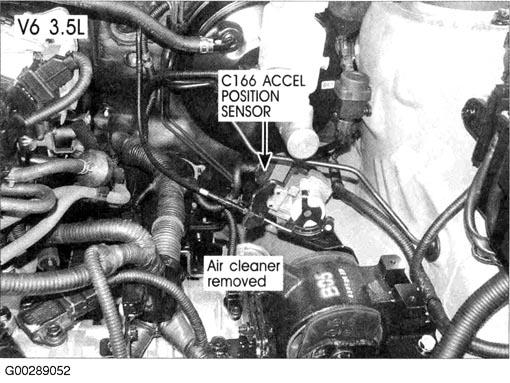

Fig 132: Left Rear Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 133: Left Front Of Engine (3.5L)
Courtesy of HYUNDAI MOTOR CO.

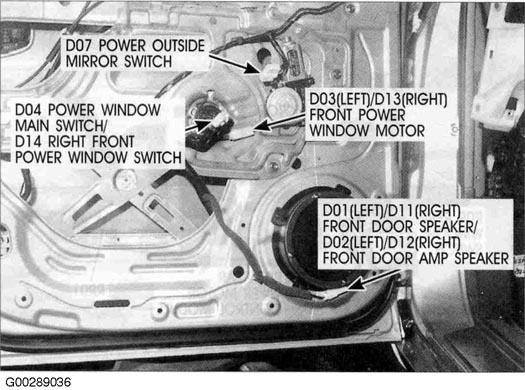

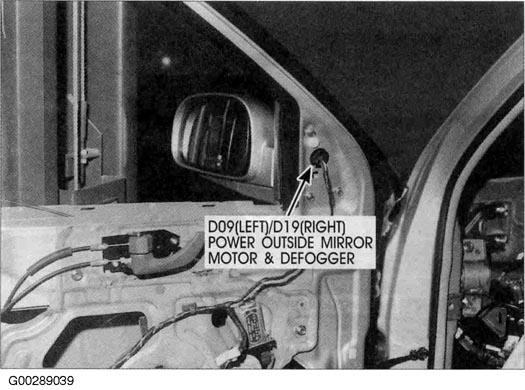

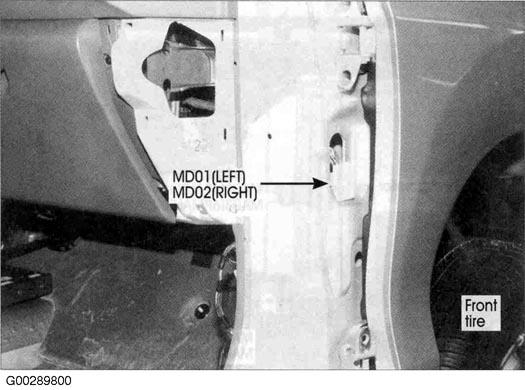

Fig 134: Left & Right Front Doors
Courtesy of HYUNDAI MOTOR CO.
Fig 135: Left & Right Front Doors
Courtesy of HYUNDAI MOTOR CO.
Fig 136: Left & Right Front Doors
Courtesy of HYUNDAI MOTOR CO.

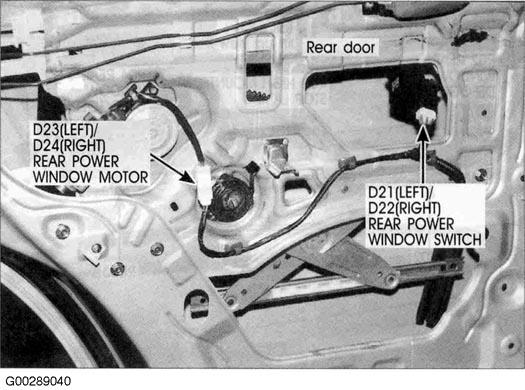

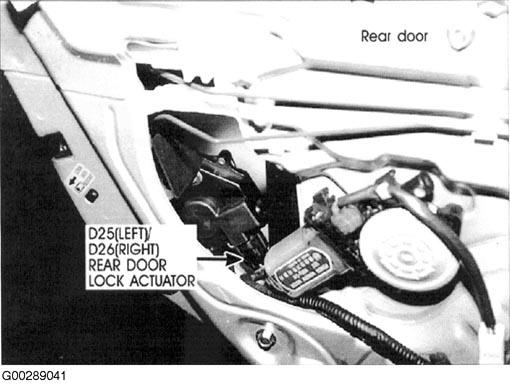

Fig 137: Left & Right Rear Doors
Courtesy of HYUNDAI MOTOR CO.

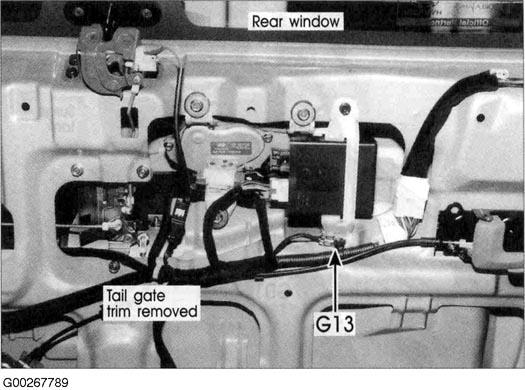

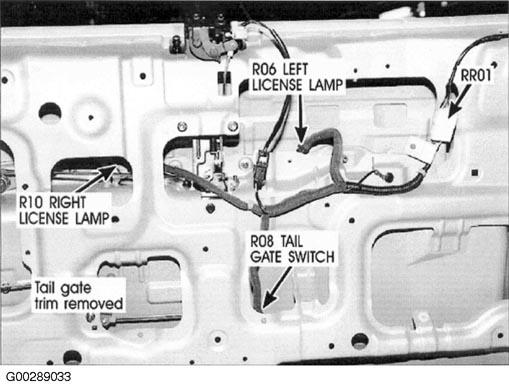

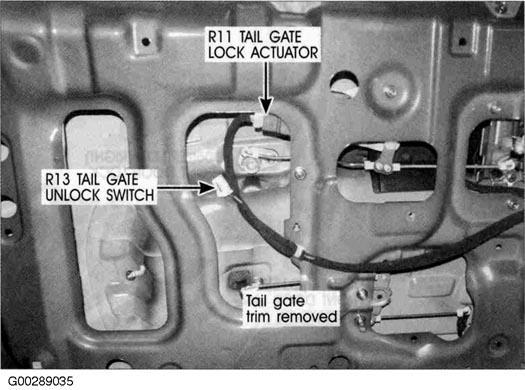

Fig 138: Top Of Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 139: Middle Of Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 140: Right Rear Of Engine Compartment (2.4L & 2.7L)
Courtesy of HYUNDAI MOTOR CO.

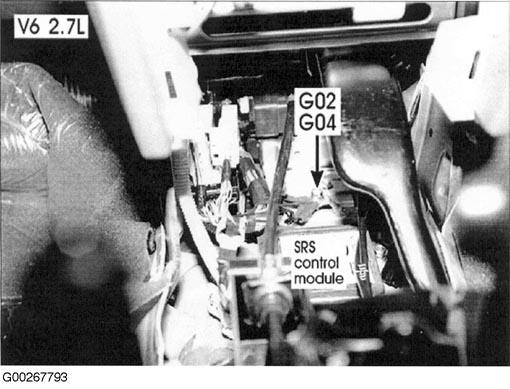

Fig 141: Front Of Center Console (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 142: Front Of Center Console (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 143: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

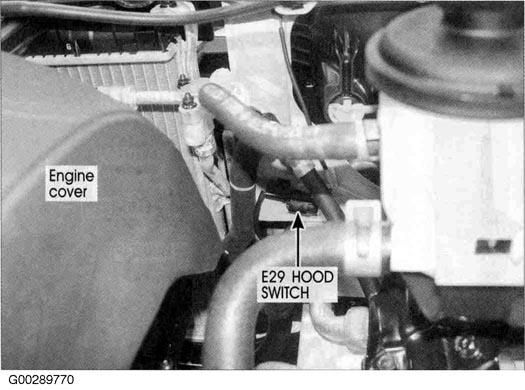

Fig 144: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

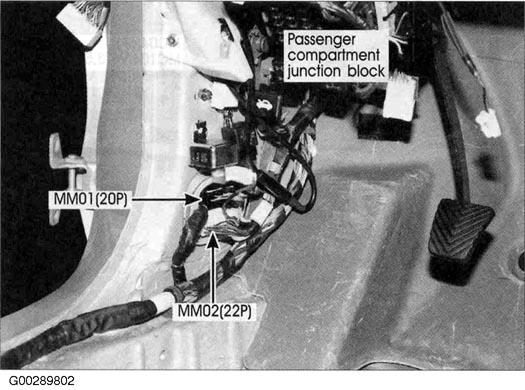

Fig 145: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.

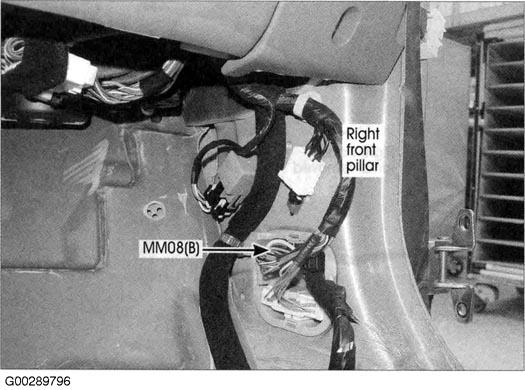

Fig 146: Right Kick Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 147: Front Floor
Courtesy of HYUNDAI MOTOR CO.

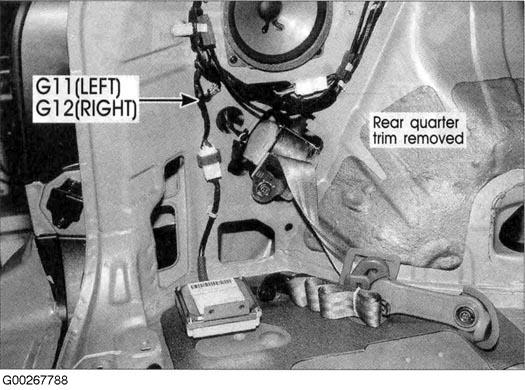

Fig 148: Left & Right Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.
Fig 149: Middle Of Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 150: Front Of Center Console
Courtesy of HYUNDAI MOTOR CO.
Fig 151: Lower Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 152: Right Rear Of Engine Compartment (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 153: Under Center Console (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 154: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 155: Left Front Floor
Courtesy of HYUNDAI MOTOR CO.
Fig 156: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.

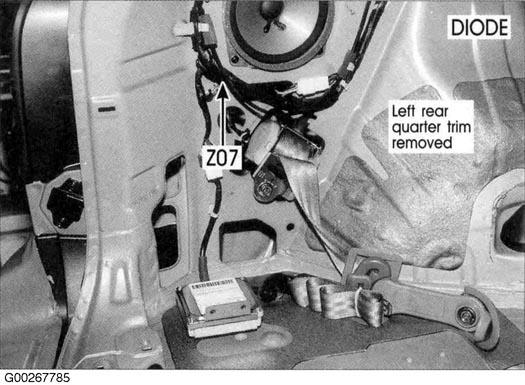

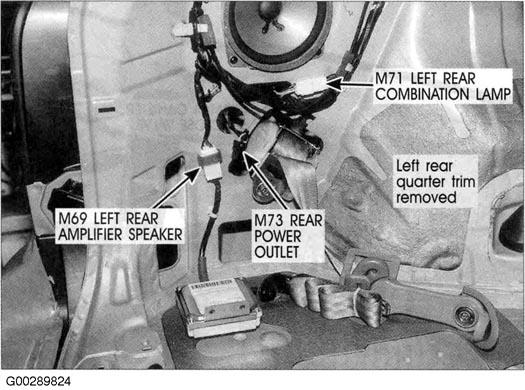

Fig 157: Left Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.
Fig 158: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

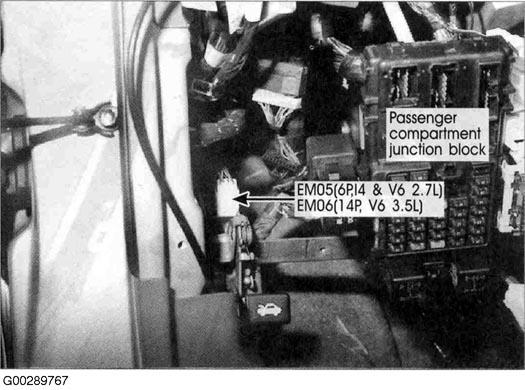

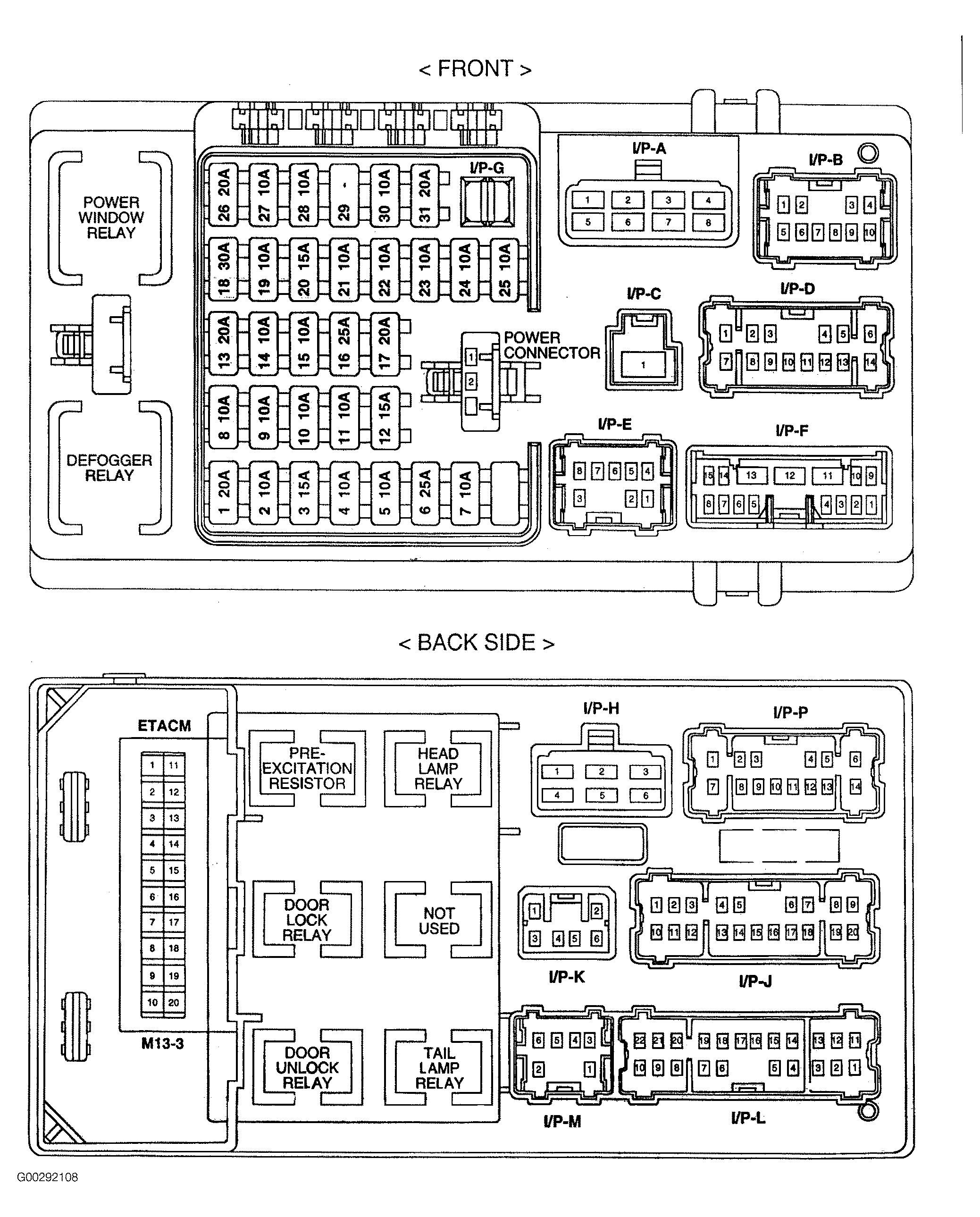

Fig 159: Passenger Compartment Junction Box
Courtesy of HYUNDAI MOTOR CO.

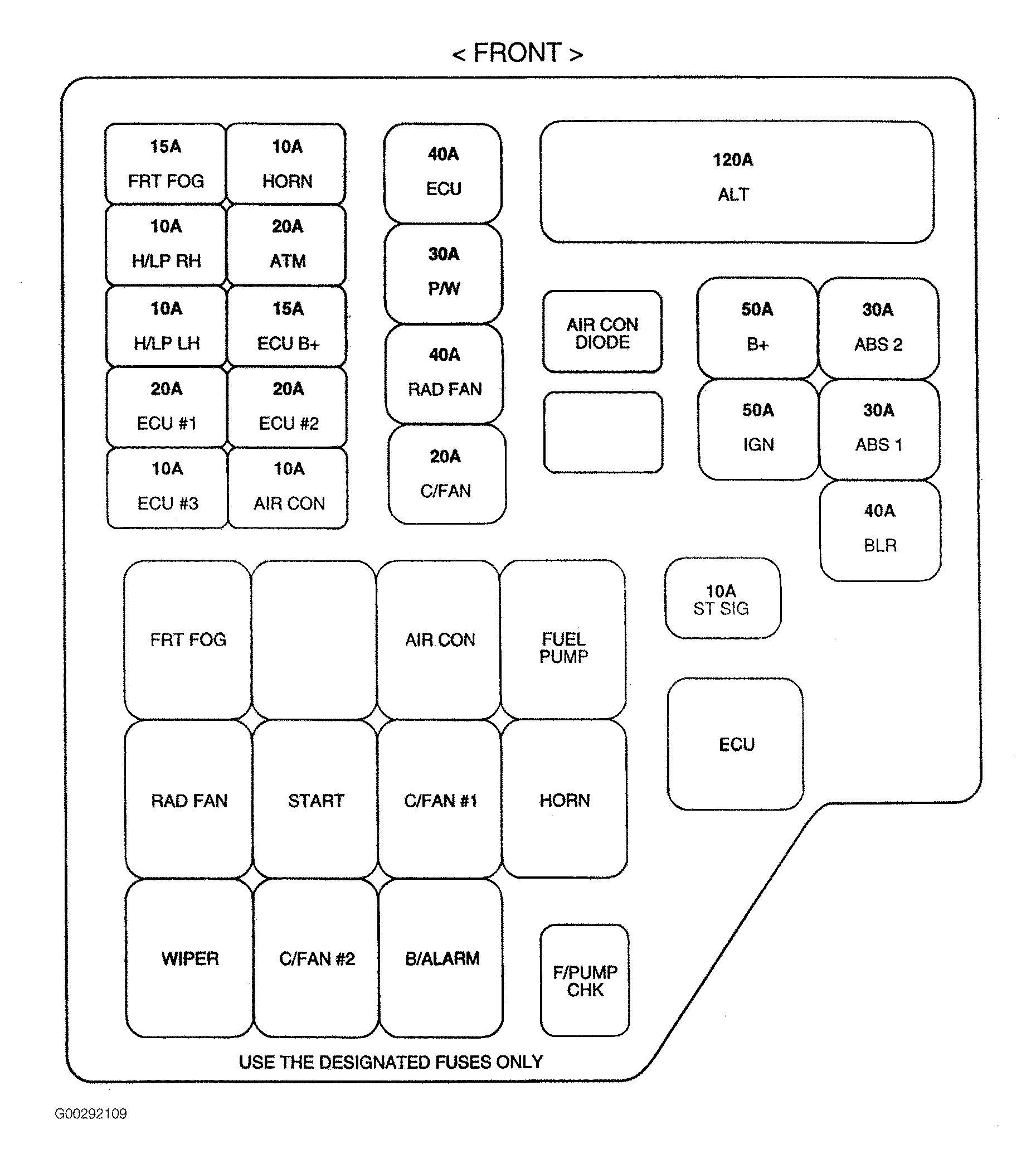

Fig 160: Engine Compartment Junction Box
Courtesy of HYUNDAI MOTOR CO.

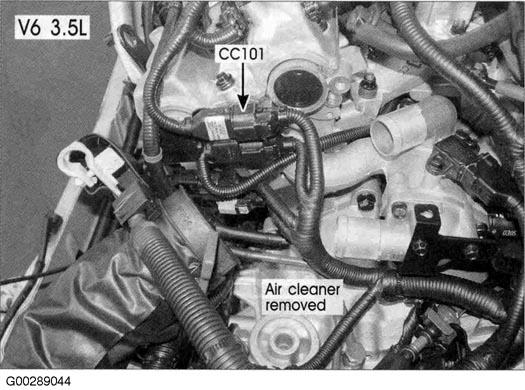

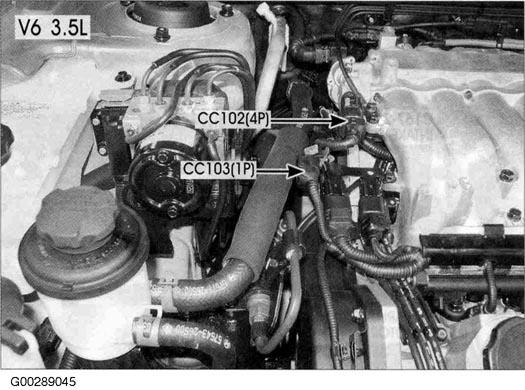

Fig 161: Left Rear Of Engine Compartment (3.5L)
Courtesy of HYUNDAI MOTOR CO.
Fig 162: Left & Right Rear Doors
Courtesy of HYUNDAI MOTOR CO.

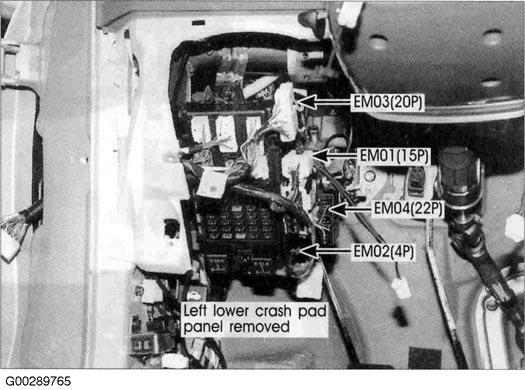

Fig 163: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 164: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.

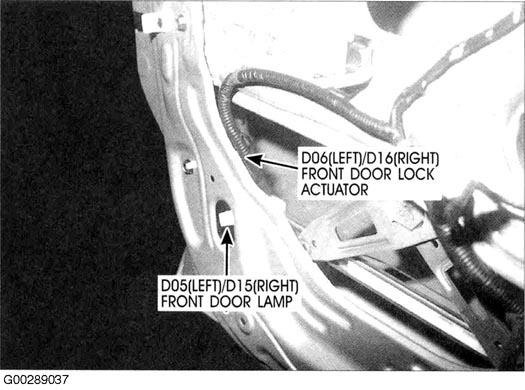

Fig 165: Left & Right Door Jams
Courtesy of HYUNDAI MOTOR CO.

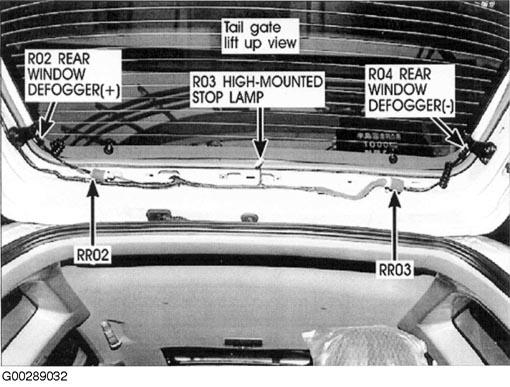

Fig 166: Middle Of Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 167: Middle Of Tail Gate
Courtesy of HYUNDAI MOTOR CO.

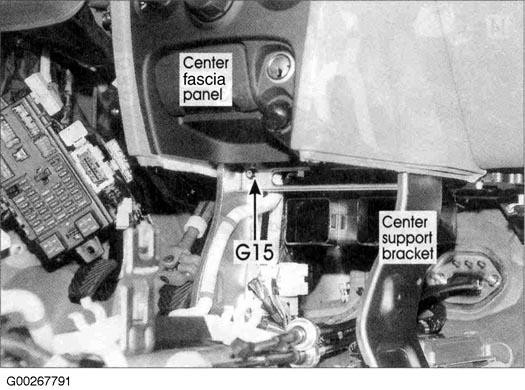

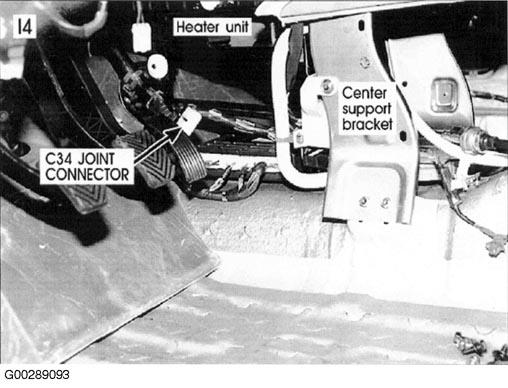

Fig 168: Below Center Of Dash (2.4L M/T)
Courtesy of HYUNDAI MOTOR CO.

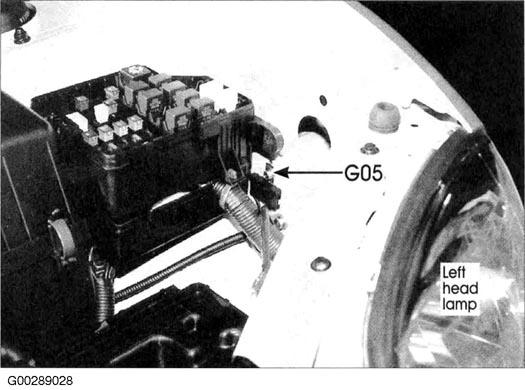

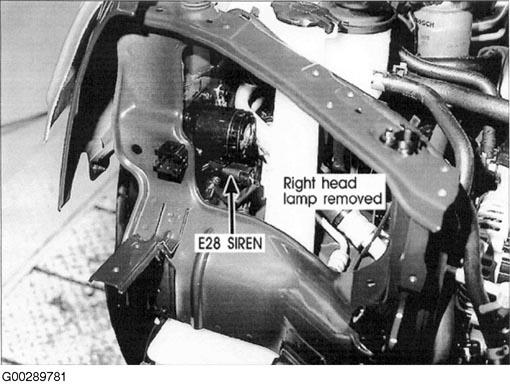

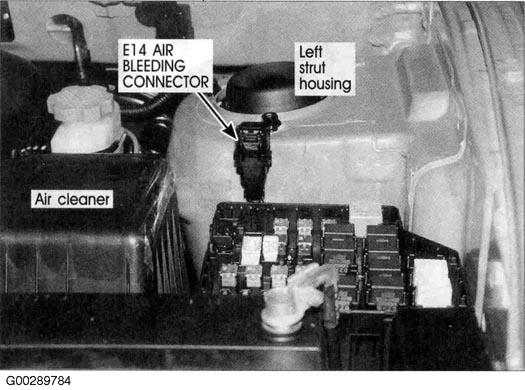

Fig 169: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

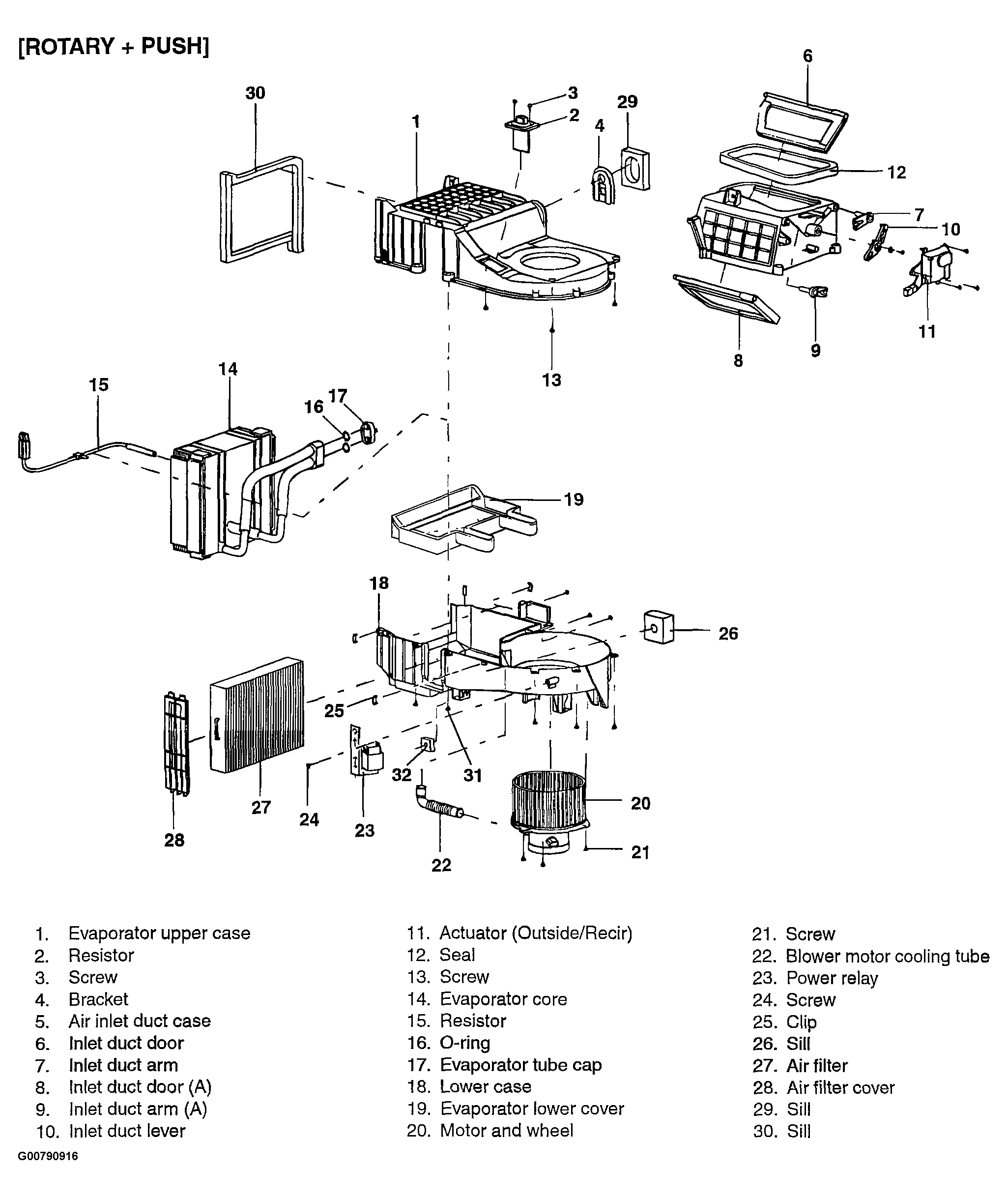

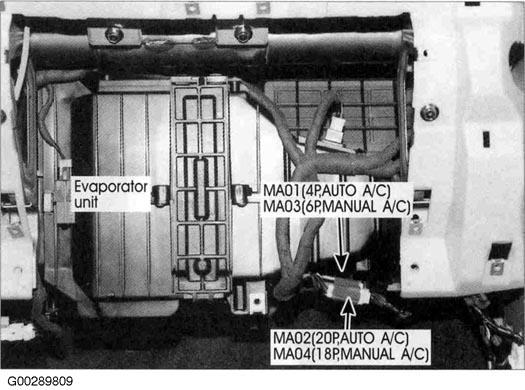

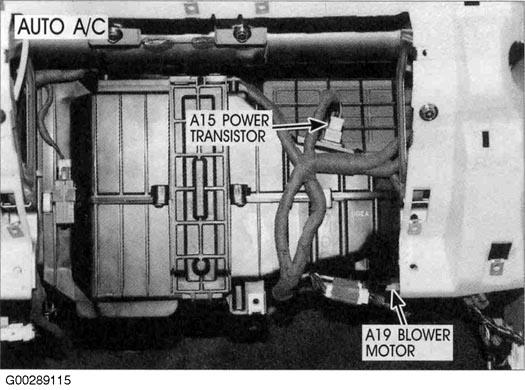

Fig 170: Blower Unit
Courtesy of HYUNDAI MOTOR CO.
