Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

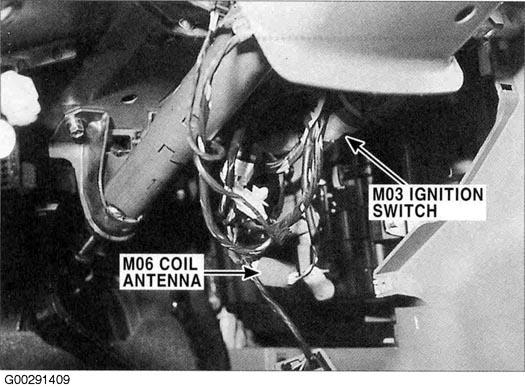

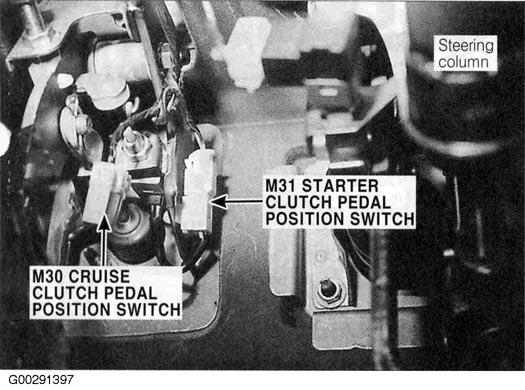

Fig 1: Below Steering Column
Courtesy of HYUNDAI MOTOR CO.

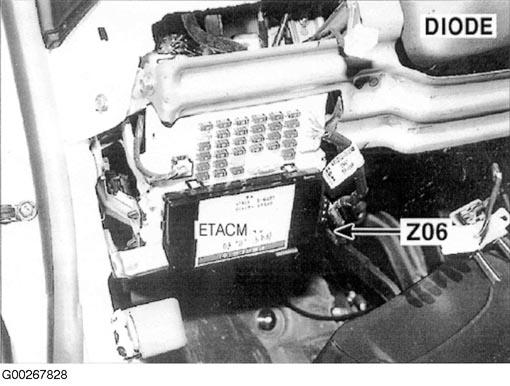

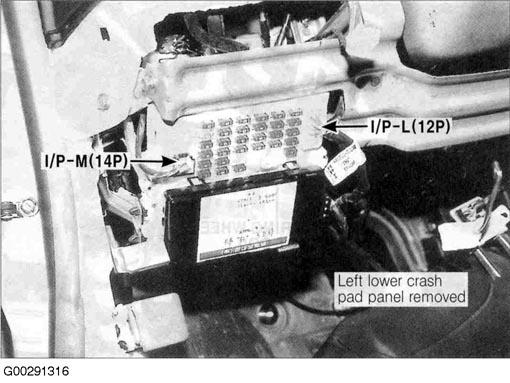

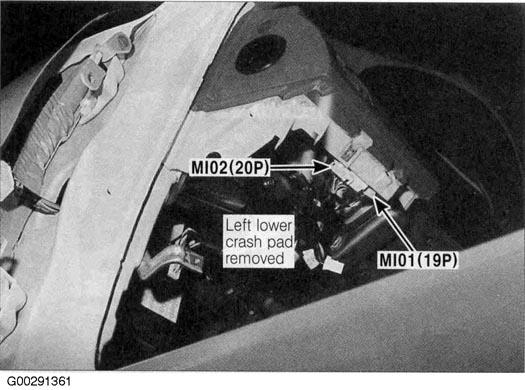

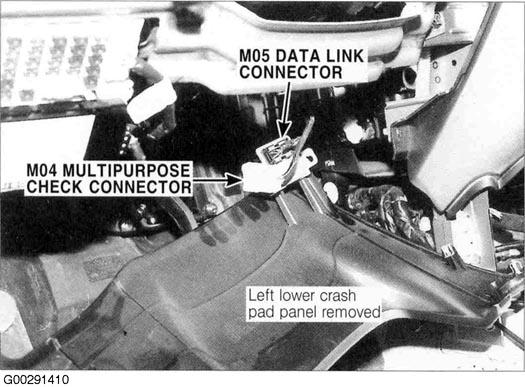

Fig 2: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

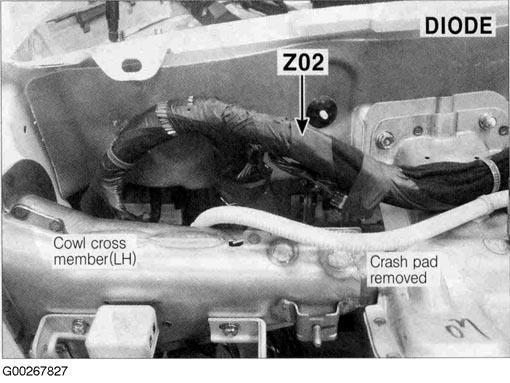

Fig 3: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 4: Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

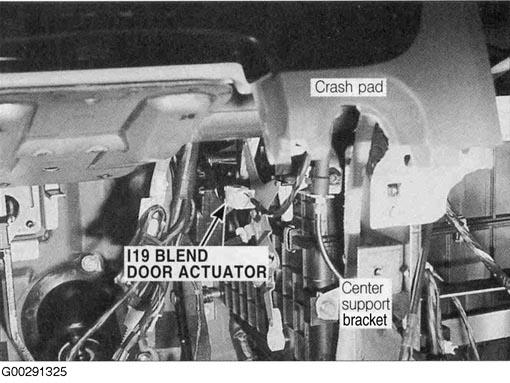

Fig 5: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 6: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

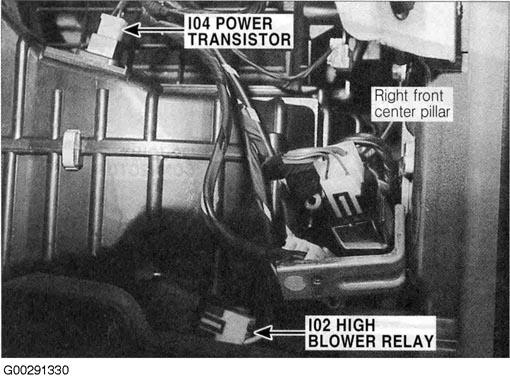

Fig 7: Lower Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 8: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 9: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 10: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

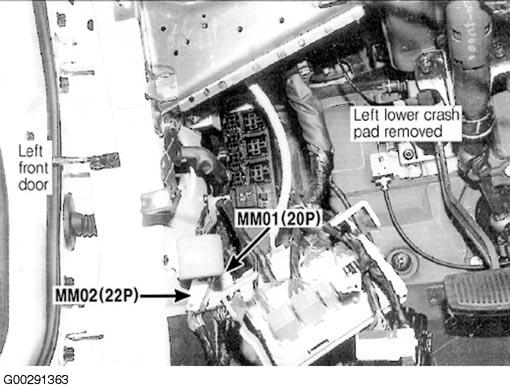

Fig 11: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

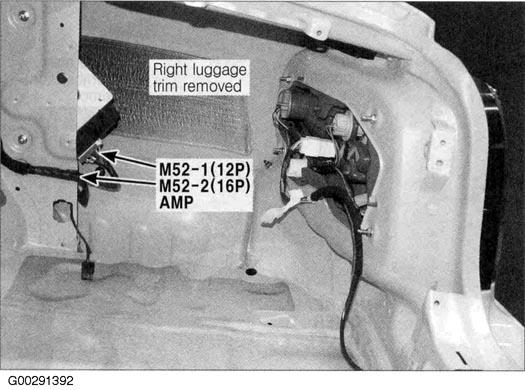

Fig 12: Right Side Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

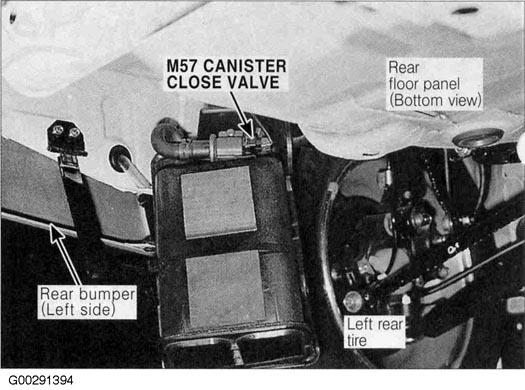

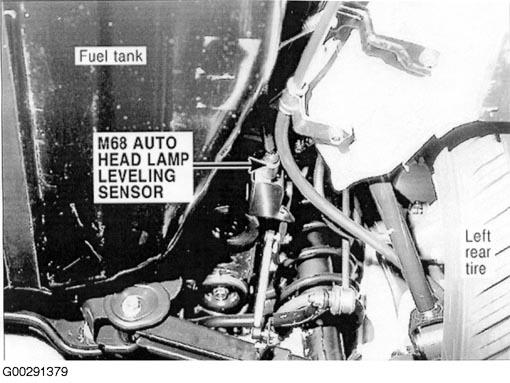

Fig 13: Behind Left Rear Tire
Courtesy of HYUNDAI MOTOR CO.

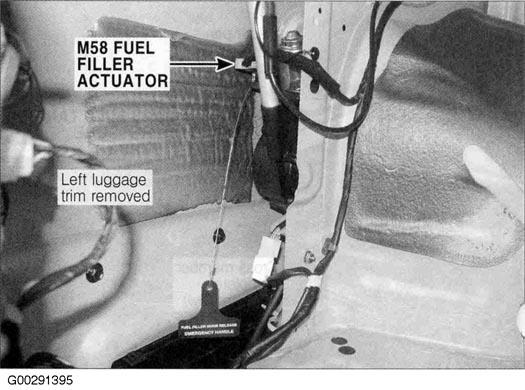

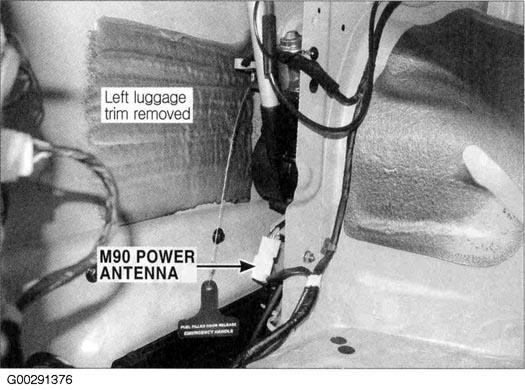

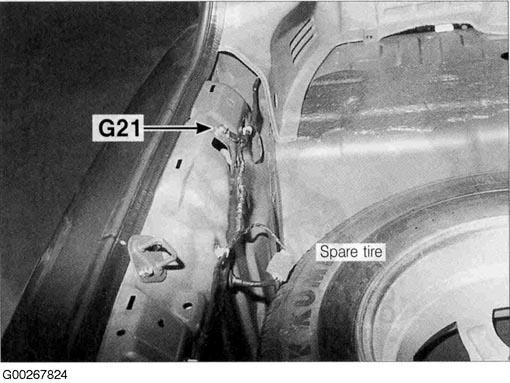

Fig 14: Left Side Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

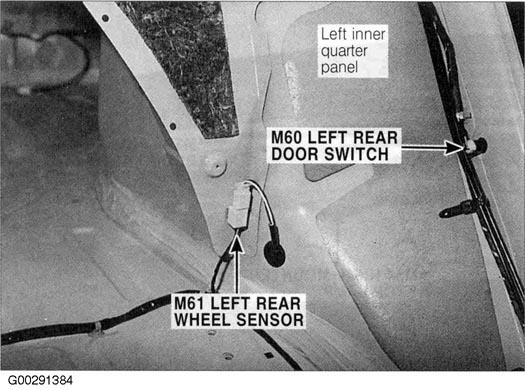

Fig 15: Left Quarter Panel
Courtesy of HYUNDAI MOTOR CO.

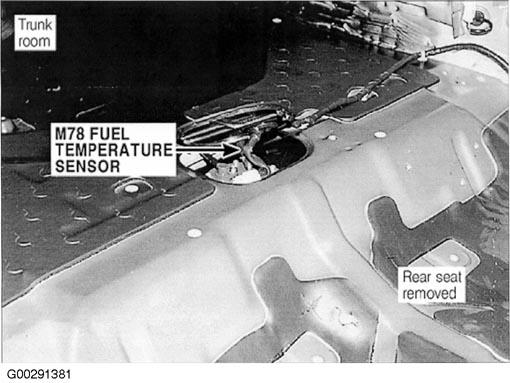

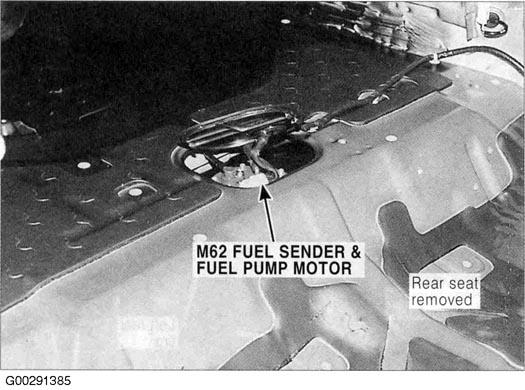

Fig 16: Top Of Fuel Tank
Courtesy of HYUNDAI MOTOR CO.

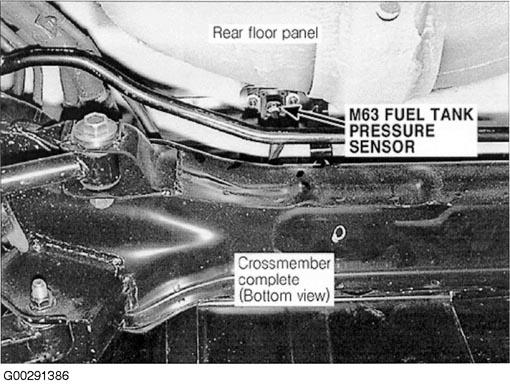

Fig 17: Under Fuel Tank
Courtesy of HYUNDAI MOTOR CO.

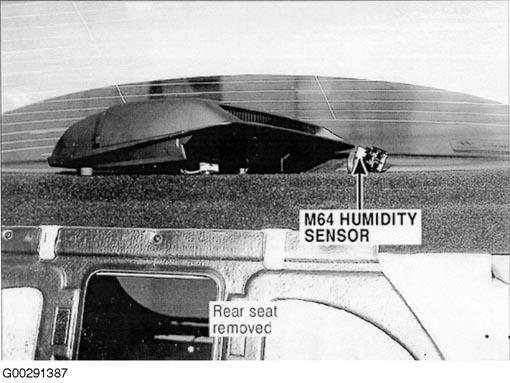

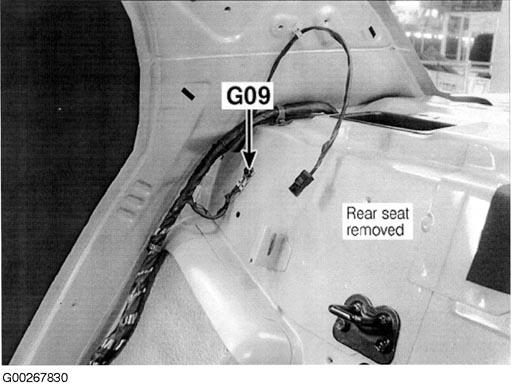

Fig 18: Front Left Center Of Package Shelf
Courtesy of HYUNDAI MOTOR CO.

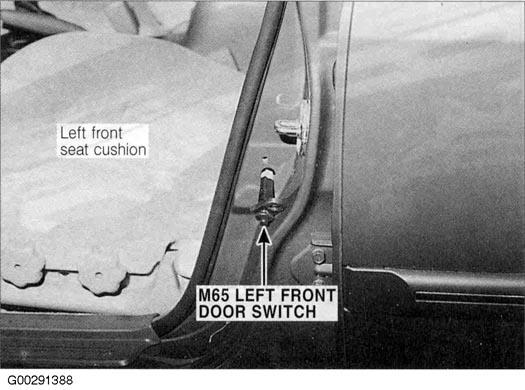

Fig 19: Left Front "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

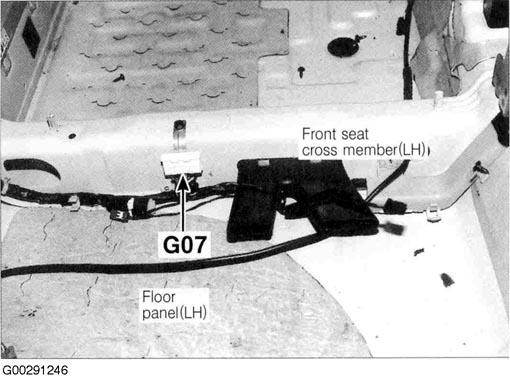

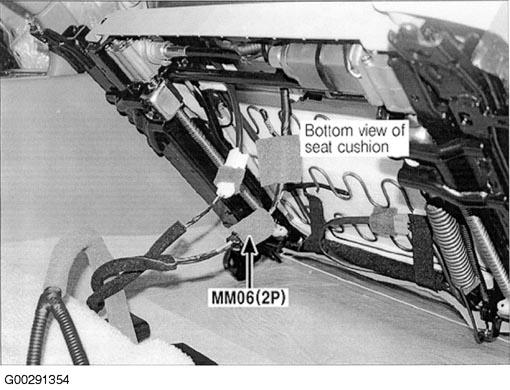

Fig 20: Under Left Front Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 21: Left Side Of Fuel Tank
Courtesy of HYUNDAI MOTOR CO.

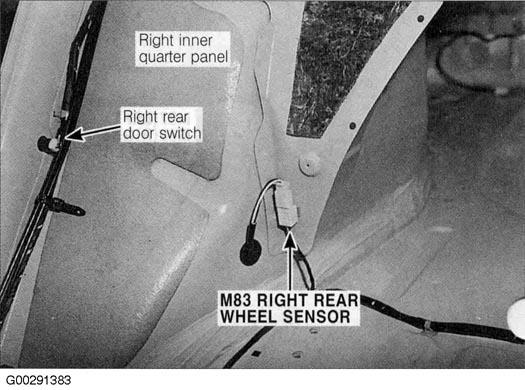

Fig 22: Right Quarter Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 23: Top Of Fuel Tank
Courtesy of HYUNDAI MOTOR CO.
Fig 24: Right "B" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 25: Right Quarter Panel
Courtesy of HYUNDAI MOTOR CO.

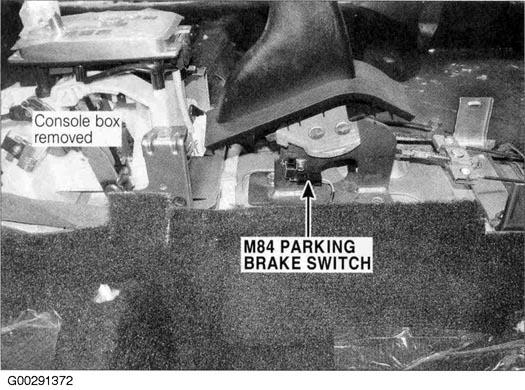

Fig 26: Under Center Console
Courtesy of HYUNDAI MOTOR CO.

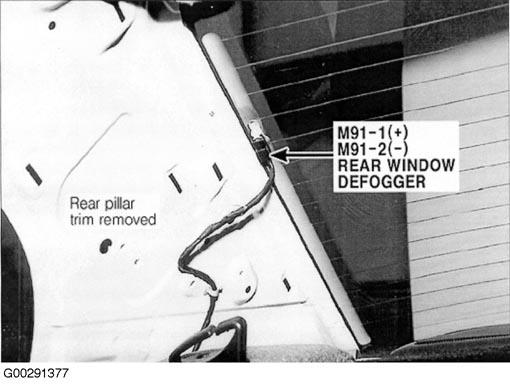

Fig 27: Right Side Of Rear Window
Courtesy of HYUNDAI MOTOR CO.

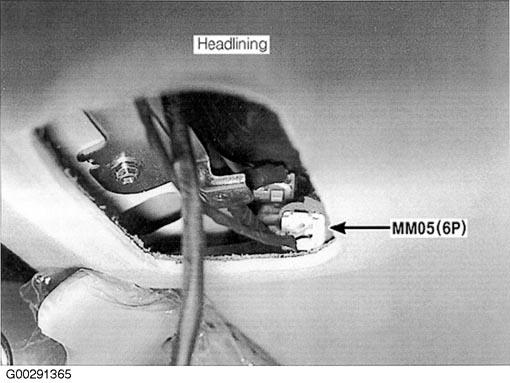

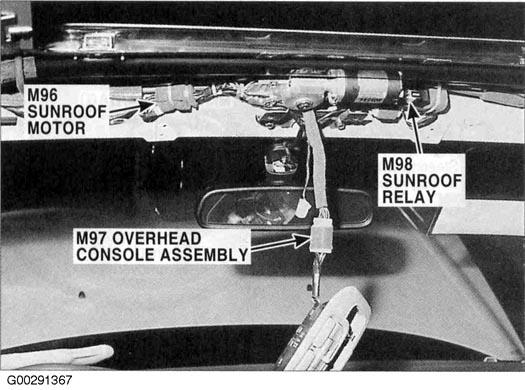

Fig 28: Headliner
Courtesy of HYUNDAI MOTOR CO.

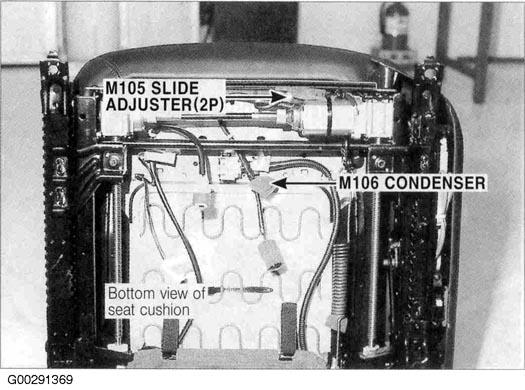

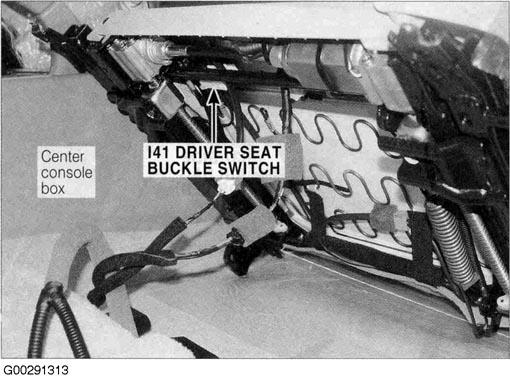

Fig 29: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 30: Lower Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 31: Left Front Fender Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 32: Right "B" Pillar
Courtesy of HYUNDAI MOTOR CO.
Fig 33: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

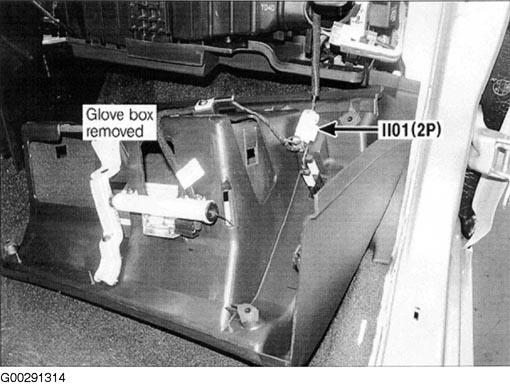

Fig 34: Lower Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

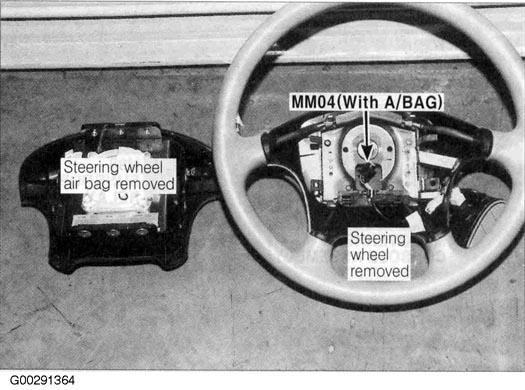

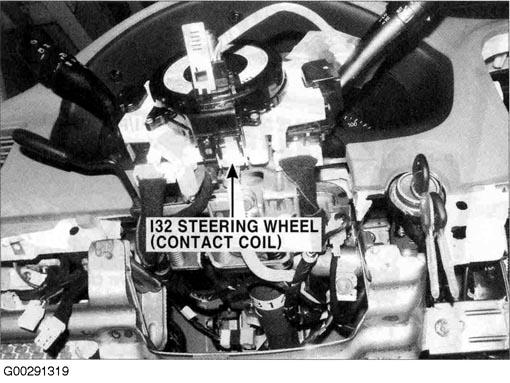

Fig 35: Steering Wheel
Courtesy of HYUNDAI MOTOR CO.
Fig 36: Headliner
Courtesy of HYUNDAI MOTOR CO.

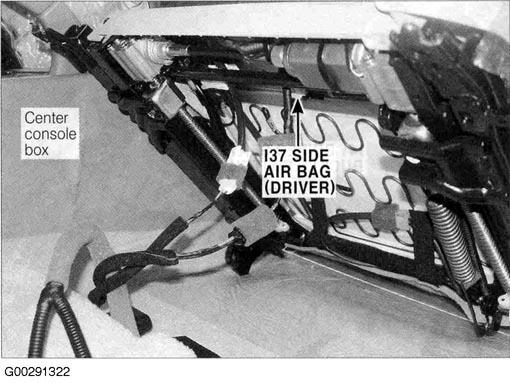

Fig 37: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 38: Lower Right End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 39: Steering Wheel
Courtesy of HYUNDAI MOTOR CO.
Fig 40: Left Side Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.
Fig 41: Lower Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

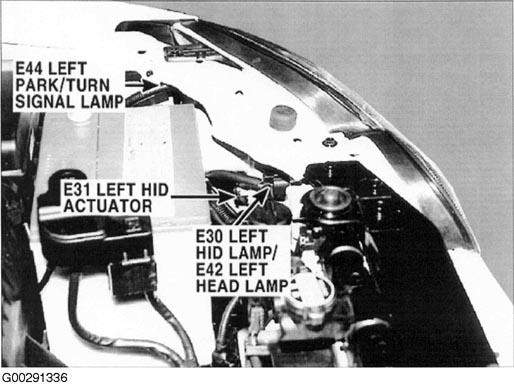

Fig 42: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 43: Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

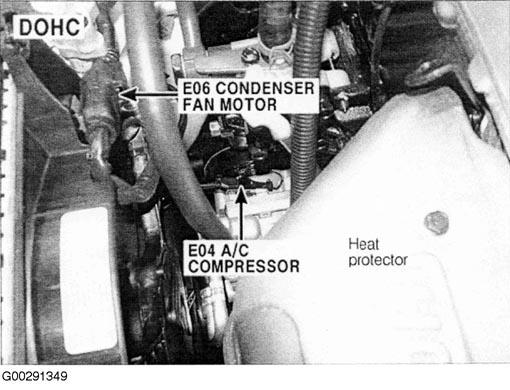

Fig 44: Right Front Of Engine Compartment (2.4L)
Courtesy of HYUNDAI MOTOR CO.

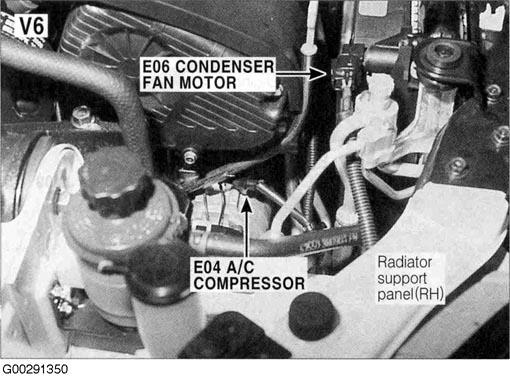

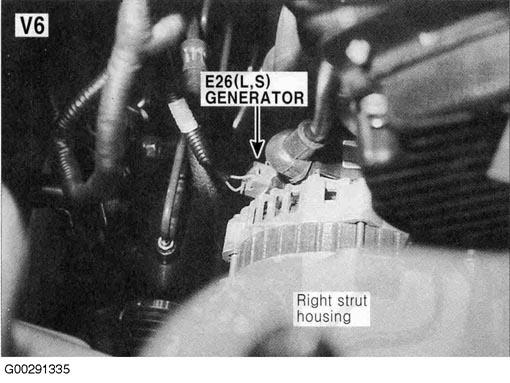

Fig 45: Right Front Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.

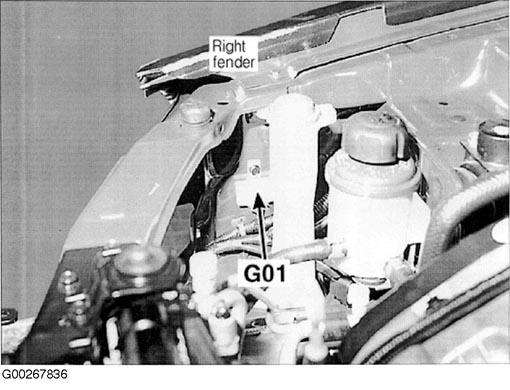

Fig 46: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 47: Right Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

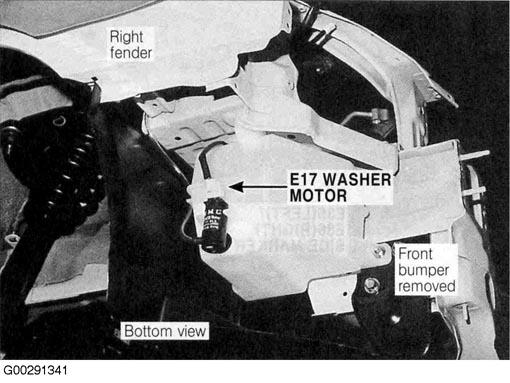

Fig 48: Lower Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

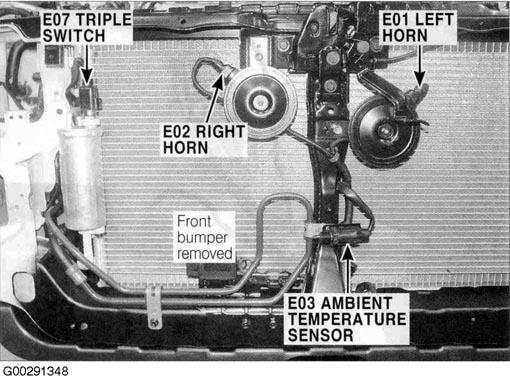

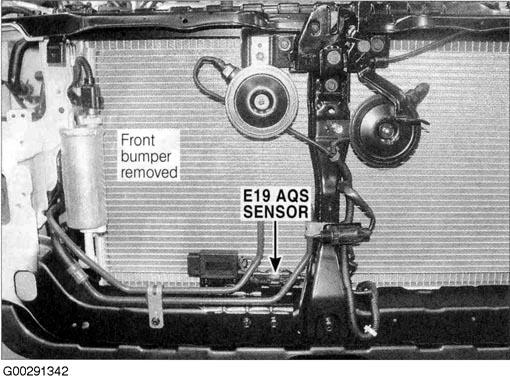

Fig 49: Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 50: Engine
Courtesy of HYUNDAI MOTOR CO.

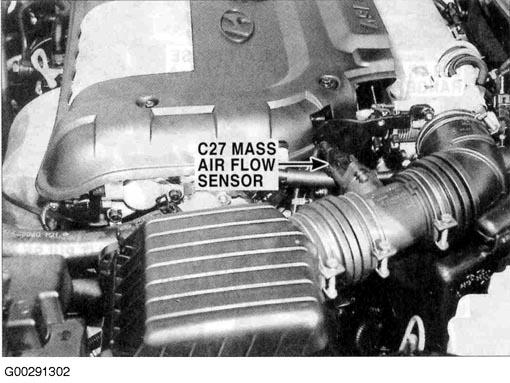

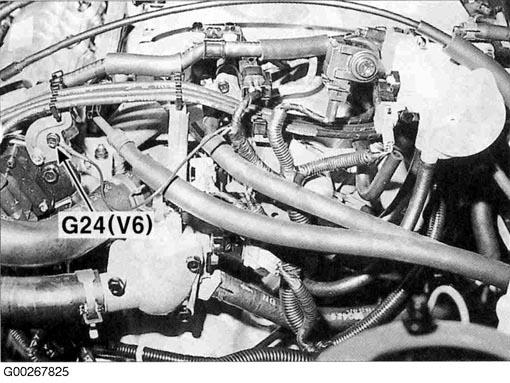

Fig 51: Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 52: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 53: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

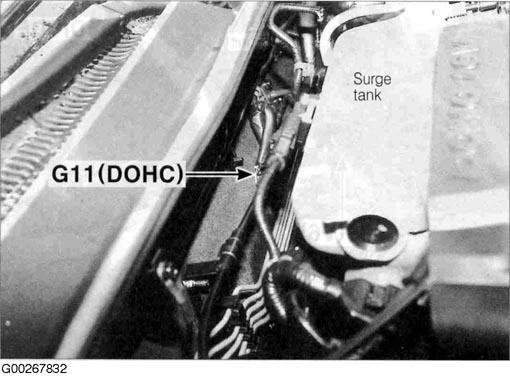

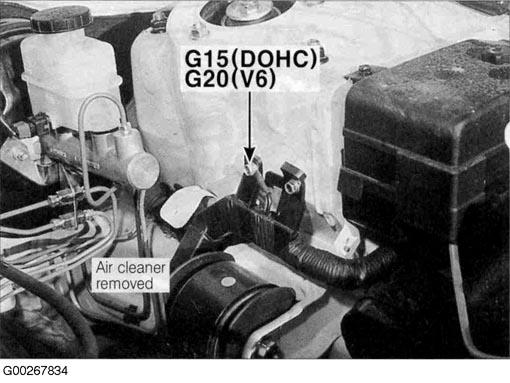

Fig 54: Left Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 55: Front Left Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

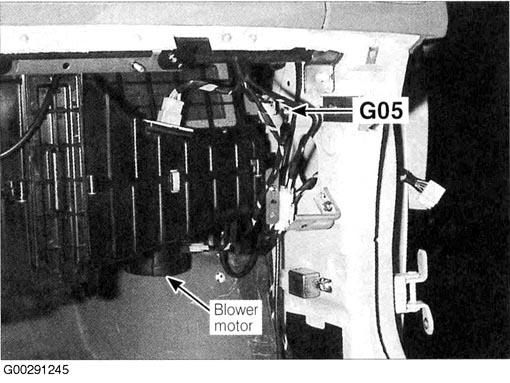

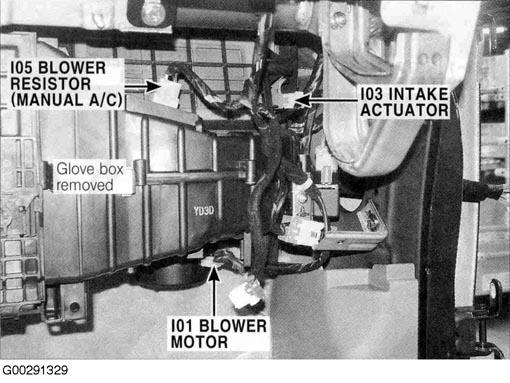

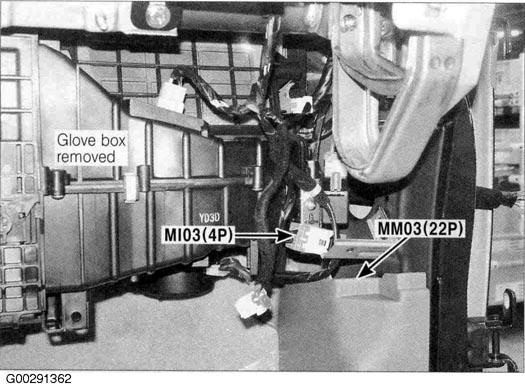

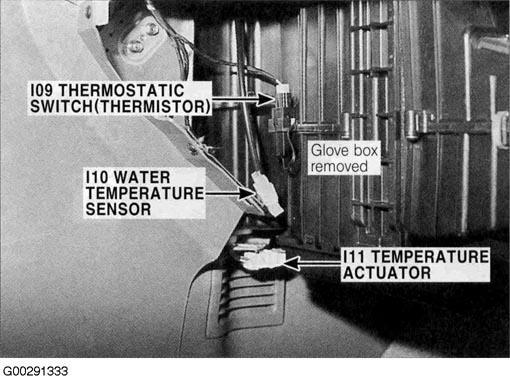

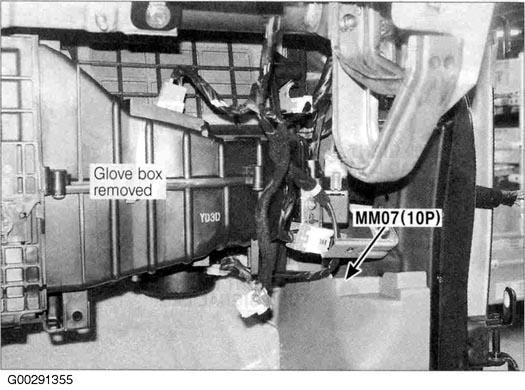

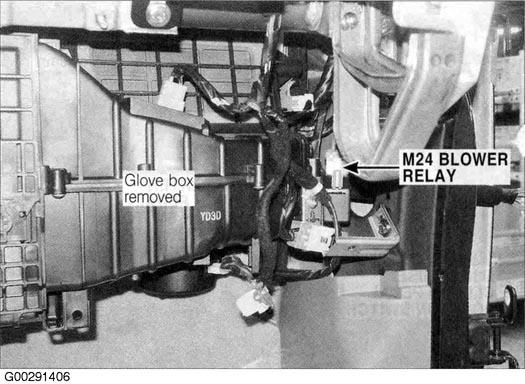

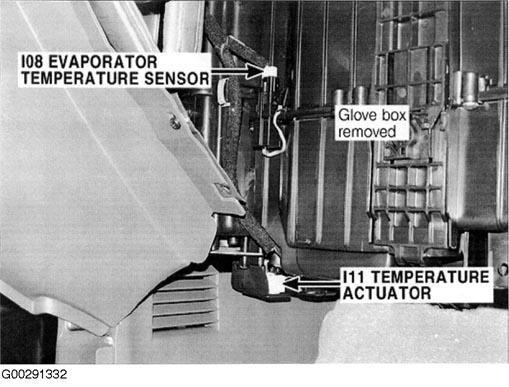

Fig 56: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 57: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 58: Right Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 59: Right Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

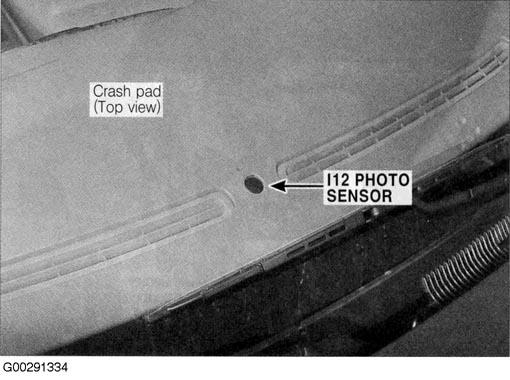

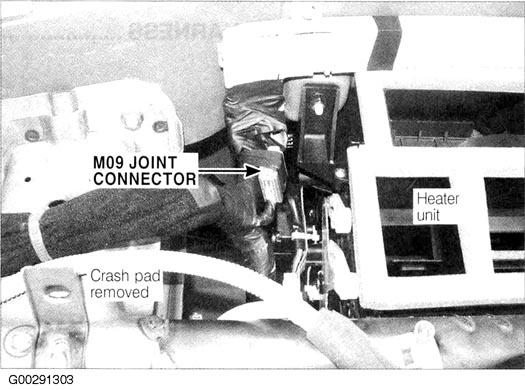

Fig 60: Top Front Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

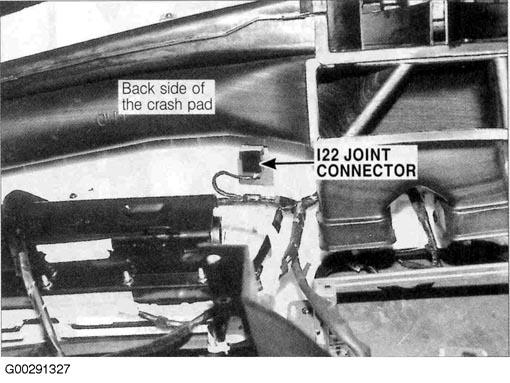

Fig 61: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 62: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

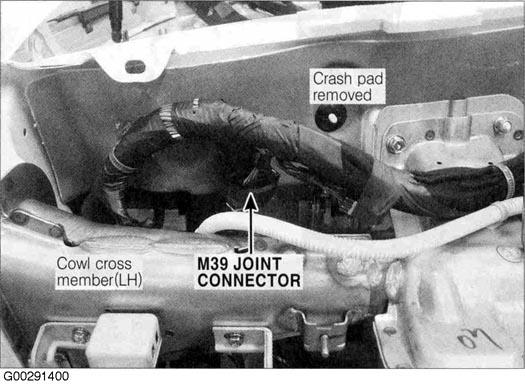

Fig 63: Top Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 64: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 65: Under Center Console
Courtesy of HYUNDAI MOTOR CO.

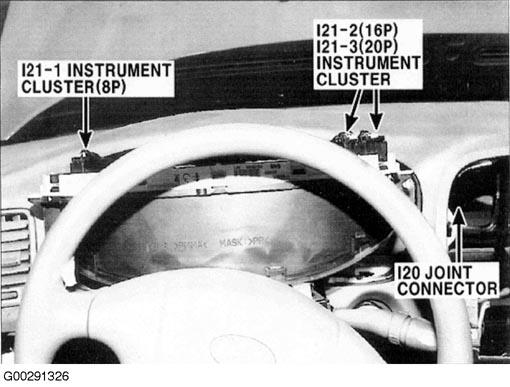

Fig 66: Top Of Steering Column
Courtesy of HYUNDAI MOTOR CO.

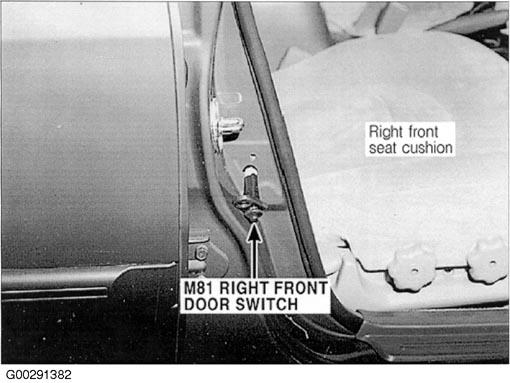

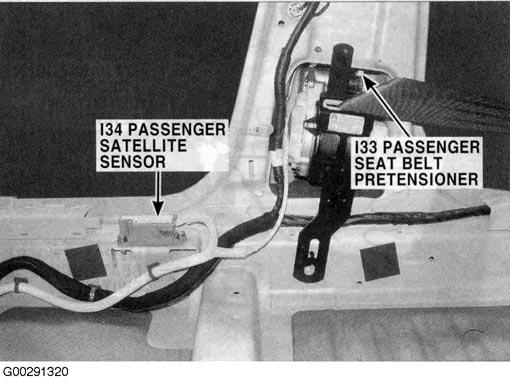

Fig 67: Base Of Right "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

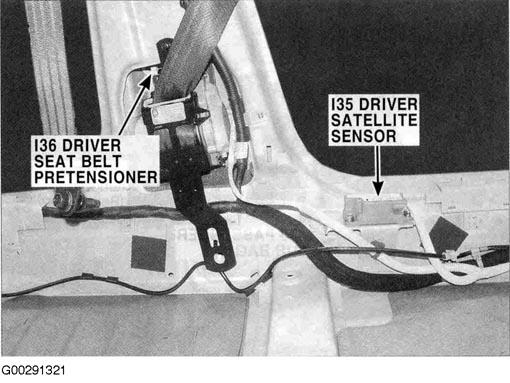

Fig 68: Base Of Left "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

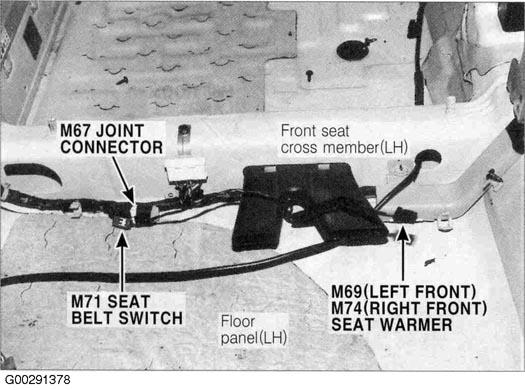

Fig 69: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.

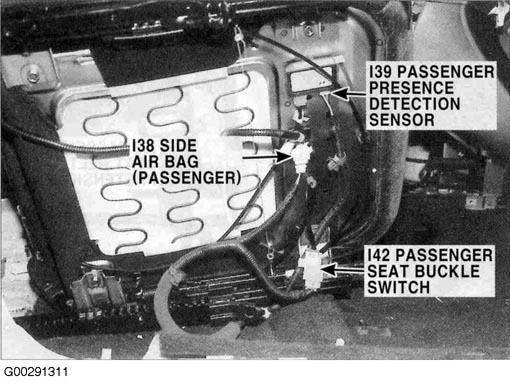

Fig 70: Under Passenger Seat
Courtesy of HYUNDAI MOTOR CO.

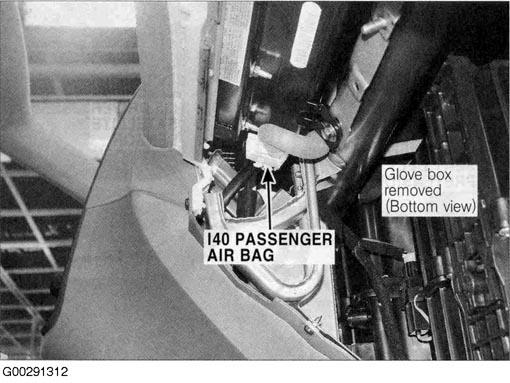

Fig 71: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 72: Under Driver Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 73: Right End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 74: Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 75: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

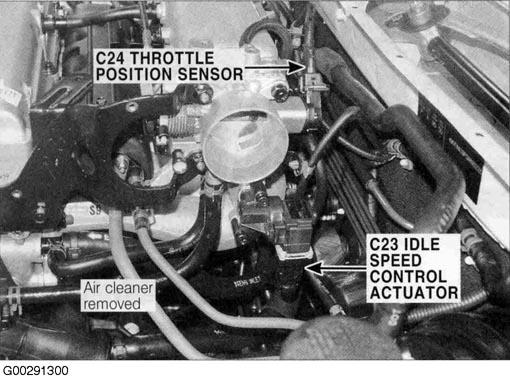

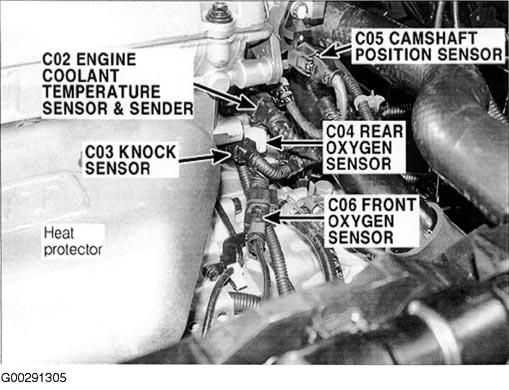

Fig 76: Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

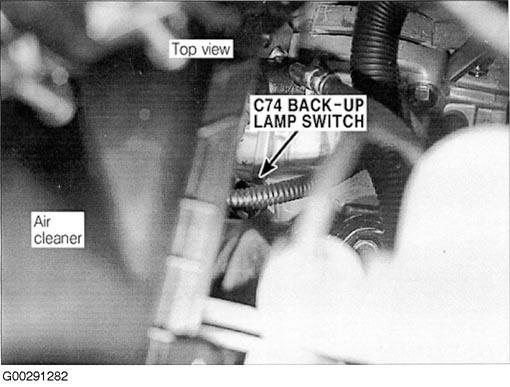

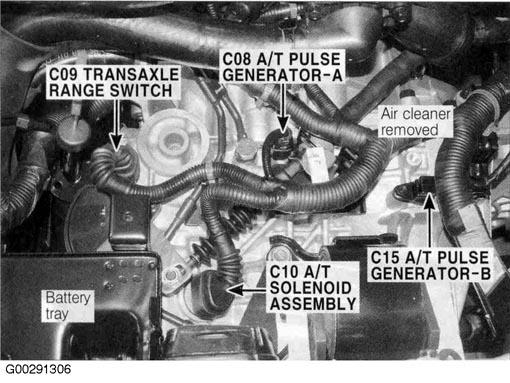

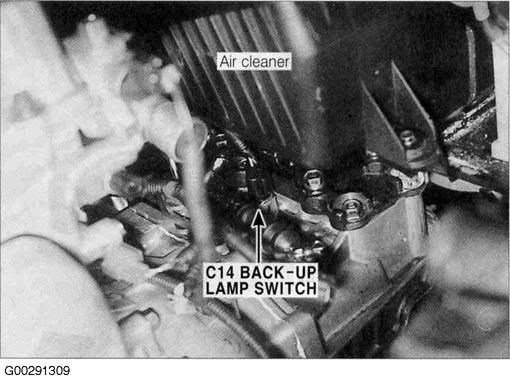

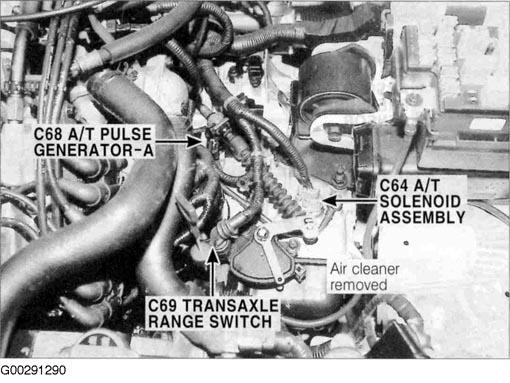

Fig 77: Transaxle (2.4L)
Courtesy of HYUNDAI MOTOR CO.

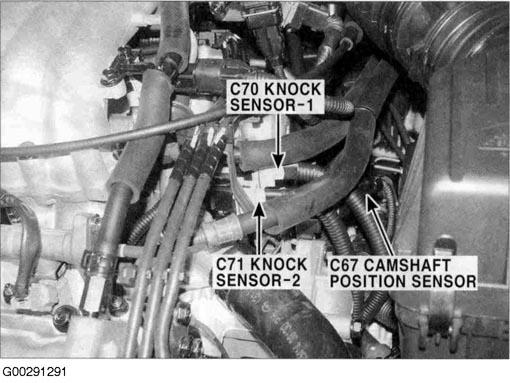

Fig 78: Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

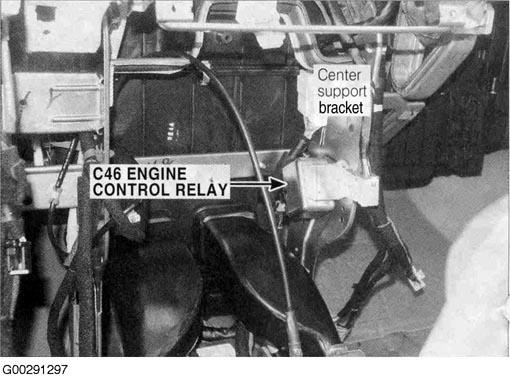

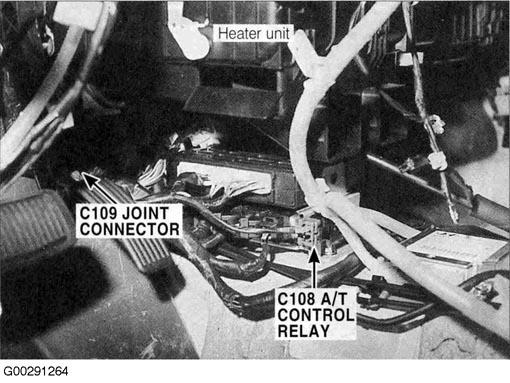

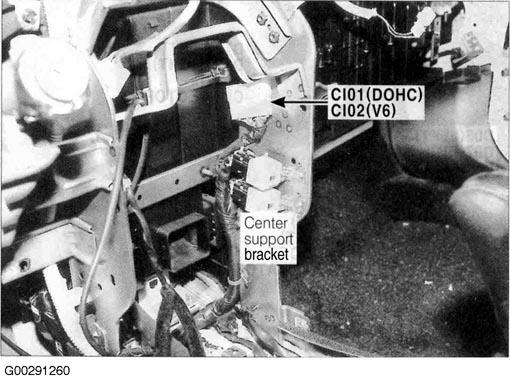

Fig 79: Center Of Dash (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 80: Transaxle (2.4L)
Courtesy of HYUNDAI MOTOR CO.

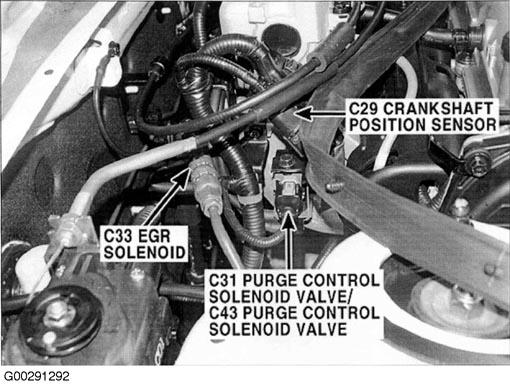

Fig 81: Left Side Of Engine Compartment (2.4L)
Courtesy of HYUNDAI MOTOR CO.

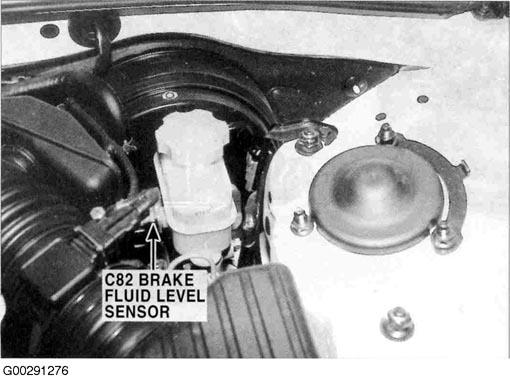

Fig 82: Left Rear Of Engine Compartment (2.4L)
Courtesy of HYUNDAI MOTOR CO.

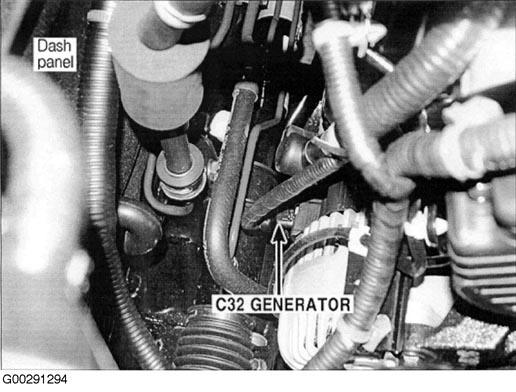

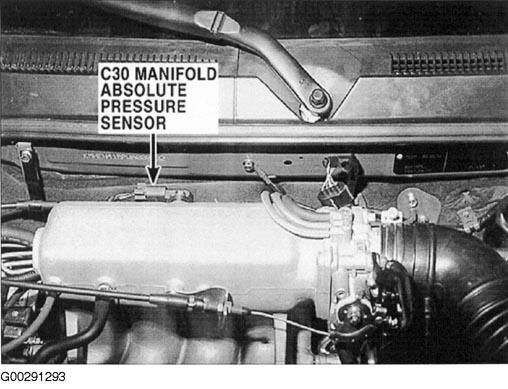

Fig 83: Rear Of Engine Compartment (2.4L)
Courtesy of HYUNDAI MOTOR CO.

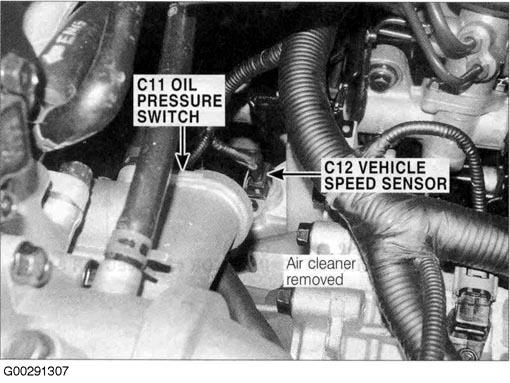

Fig 84: Left Rear Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

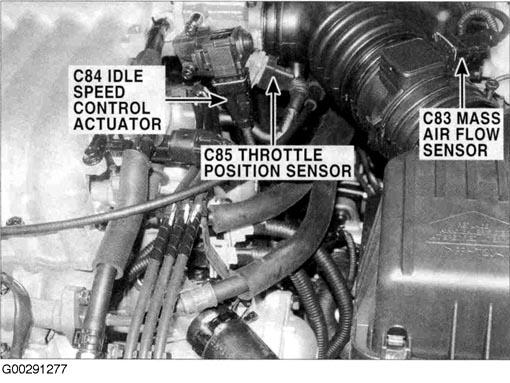

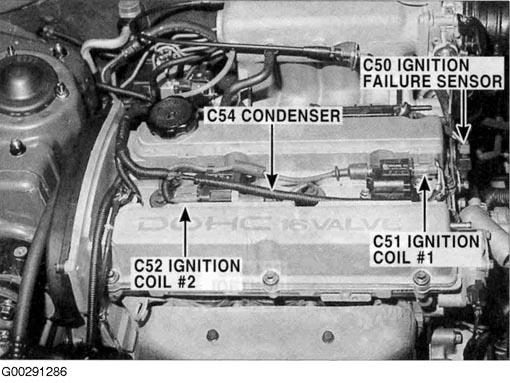

Fig 85: Top Of Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

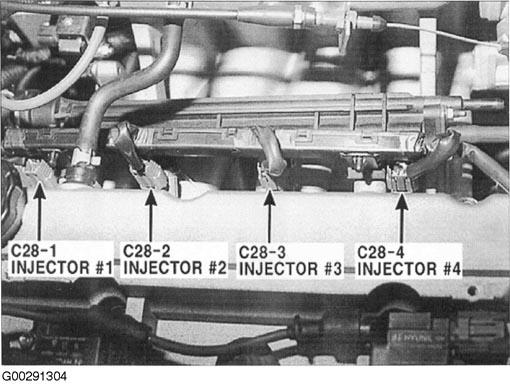

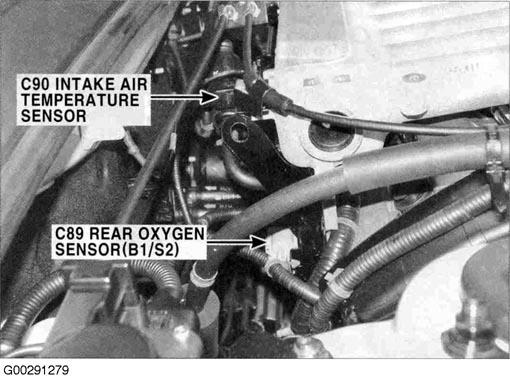

Fig 86: Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 87: Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

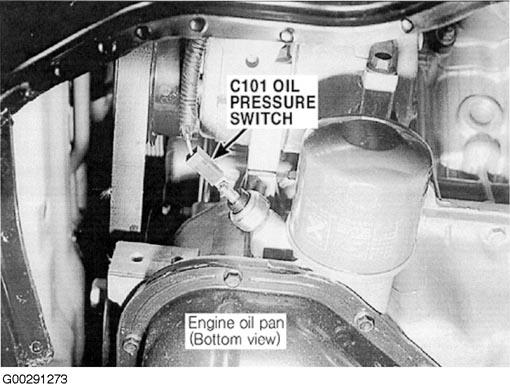

Fig 88: Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

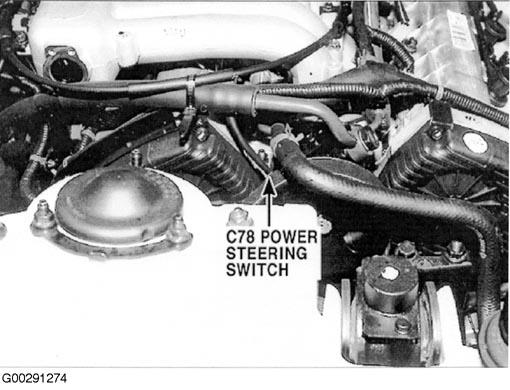

Fig 89: Right Side Of Engine Compartment (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 90: Left Center Of Dash (2.4L)
Courtesy of HYUNDAI MOTOR CO.

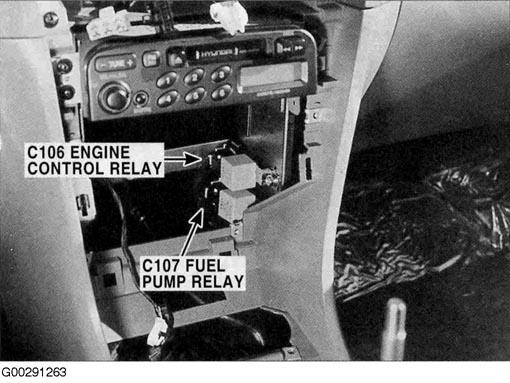

Fig 91: Center Of Dash (2.4L)
Courtesy of HYUNDAI MOTOR CO.
Fig 92: Engine (2.4L)
Courtesy of HYUNDAI MOTOR CO.

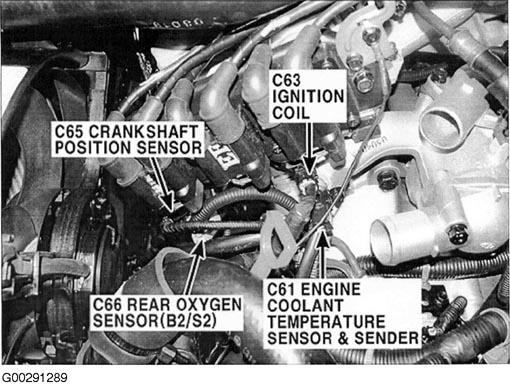

Fig 93: Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 94: Transaxle (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 95: Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

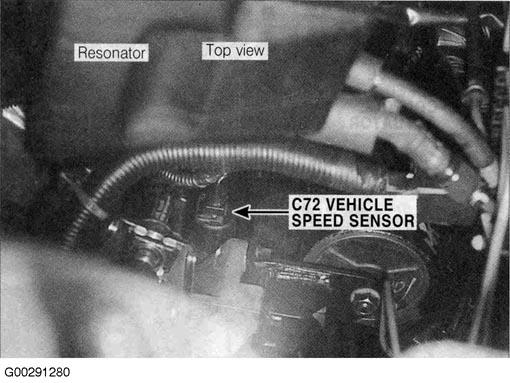

Fig 96: Transaxle (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 97: Transaxle (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 98: Transaxle (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 99: Transaxle (2.7L)
Courtesy of HYUNDAI MOTOR CO.

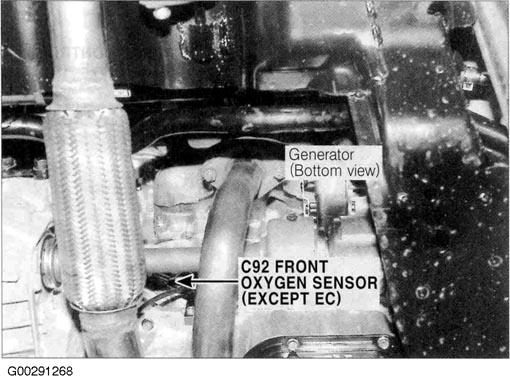

Fig 100: Under Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 101: Left Side Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.

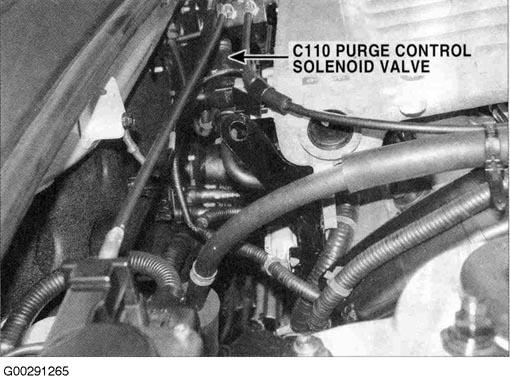

Fig 102: Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.

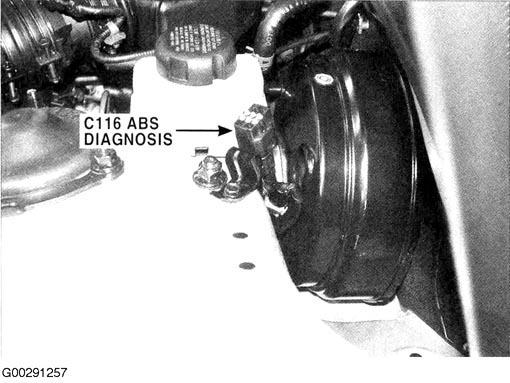

Fig 103: Left Side Of Firewall
Courtesy of HYUNDAI MOTOR CO.

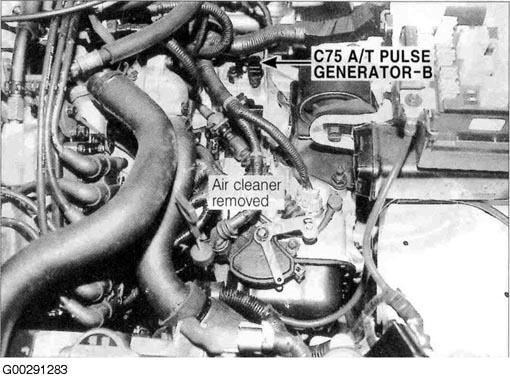

Fig 104: Left Rear Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.

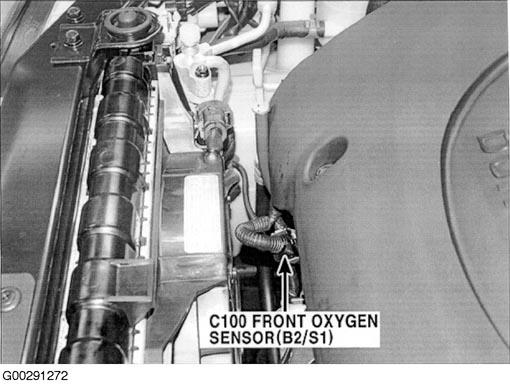

Fig 105: Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 106: Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 107: Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

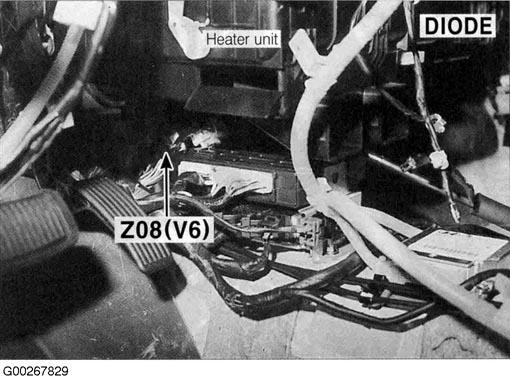

Fig 108: Lower Center Of Dash (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 109: Under Center Console (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 110: Right Rear Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 111: Front Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.

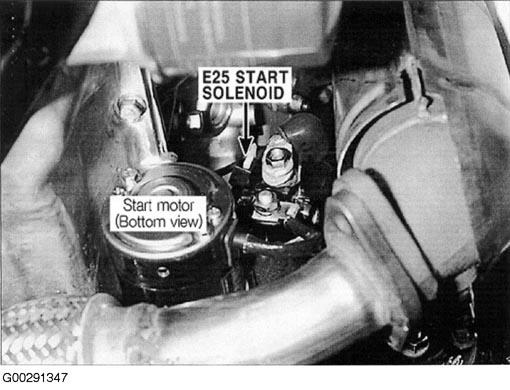

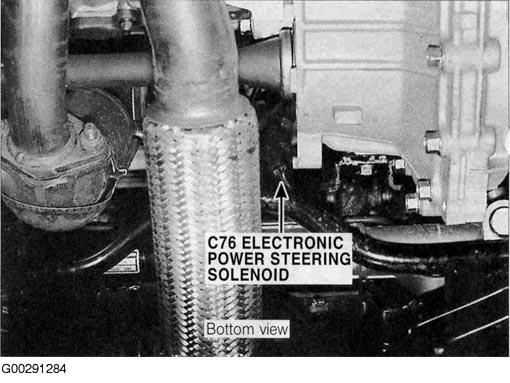

Fig 112: Under Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 113: Right Rear Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 114: Center Of Dash (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 115: Under Center Console
Courtesy of HYUNDAI MOTOR CO.

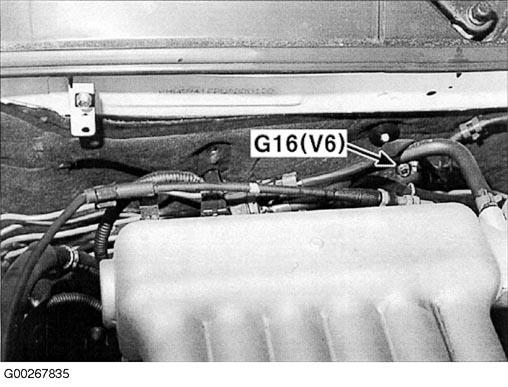

Fig 116: Rear Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 117: Center Of Dash (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 118: Left Side Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 119: Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 120: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 121: Left Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

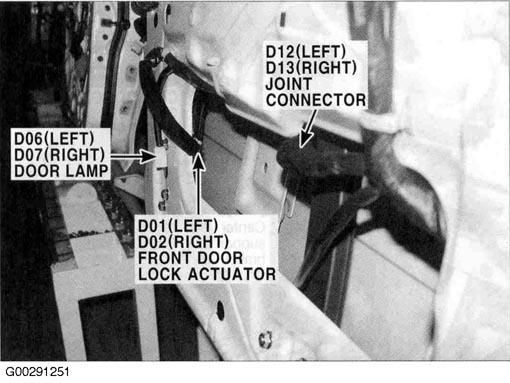

Fig 122: Left Front Door
Courtesy of HYUNDAI MOTOR CO.

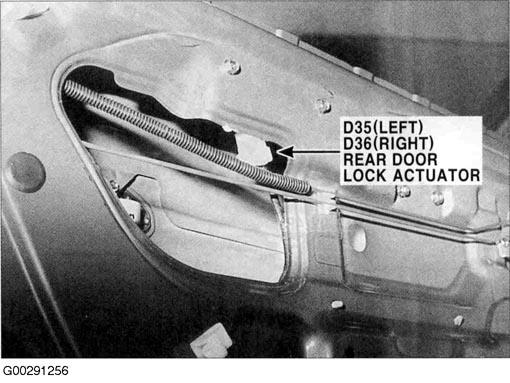

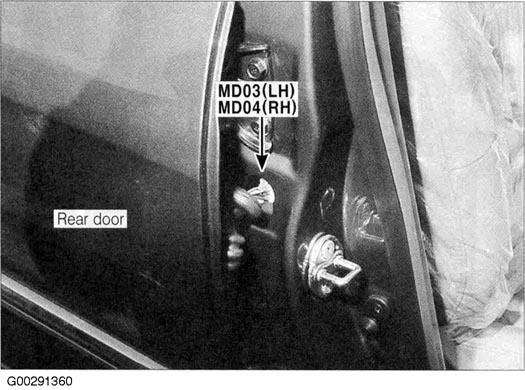

Fig 123: Left Rear Door
Courtesy of HYUNDAI MOTOR CO.

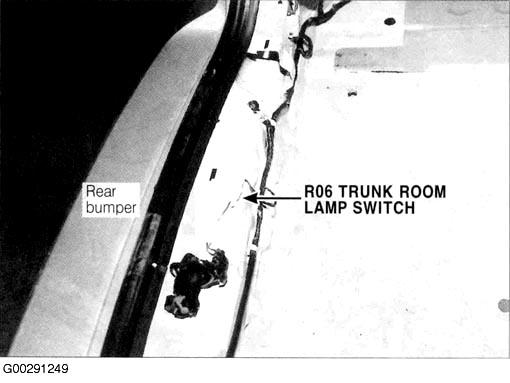

Fig 124: Rear Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

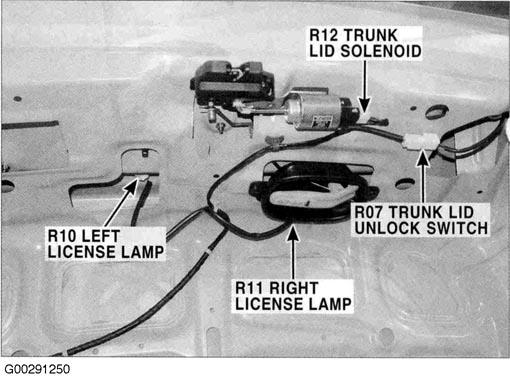

Fig 125: Trunk Lid
Courtesy of HYUNDAI MOTOR CO.

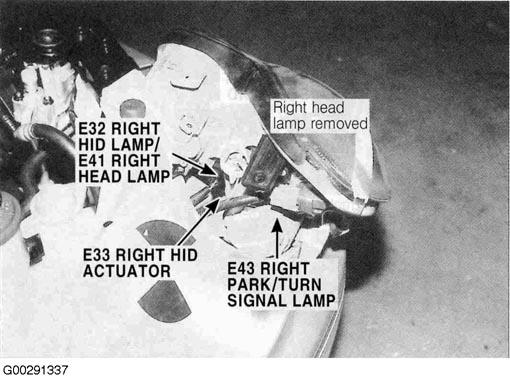

Fig 126: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

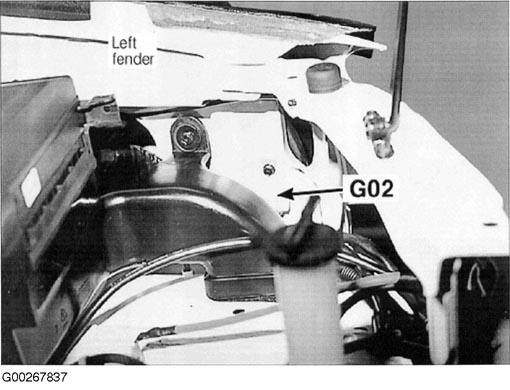

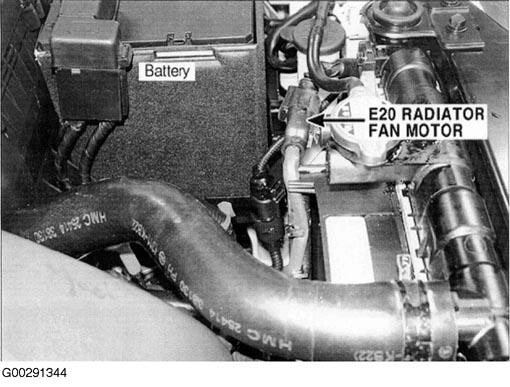

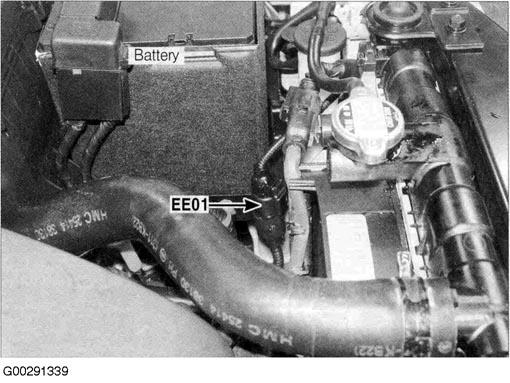

Fig 127: Left Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 128: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

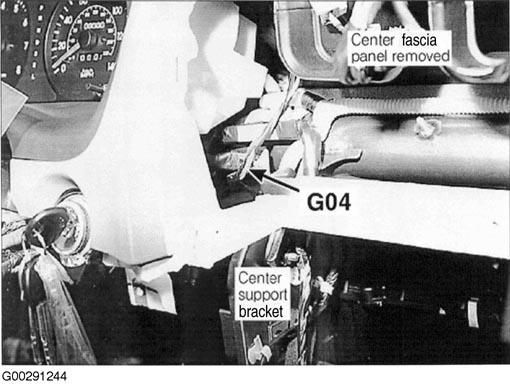

Fig 129: Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 130: Right End Of Dash
Courtesy of HYUNDAI MOTOR CO.

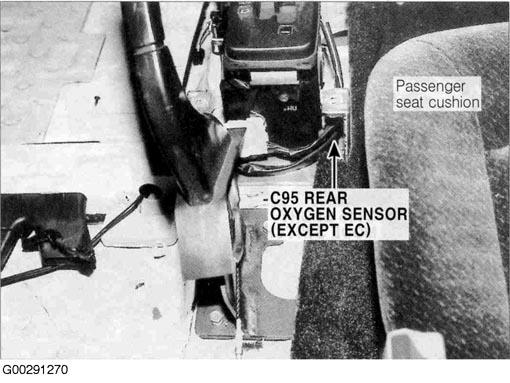

Fig 131: Under Center Of Front Seats
Courtesy of HYUNDAI MOTOR CO.

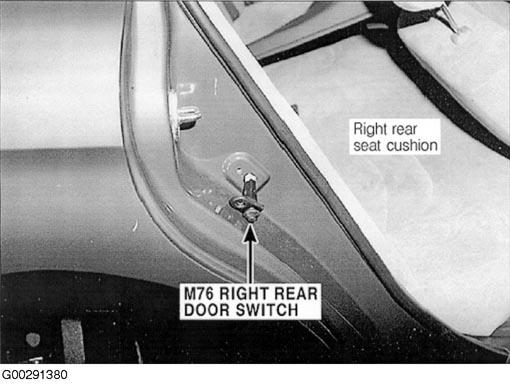

Fig 132: Behind Right End Of Rear Seat
Courtesy of HYUNDAI MOTOR CO.

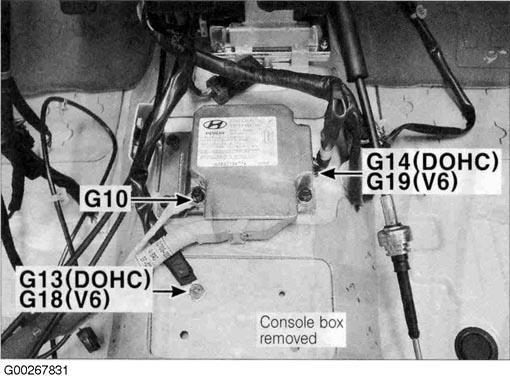

Fig 133: Under Center Console
Courtesy of HYUNDAI MOTOR CO.

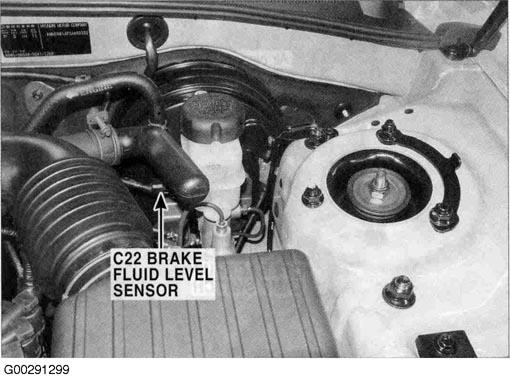

Fig 134: Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 135: Right Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

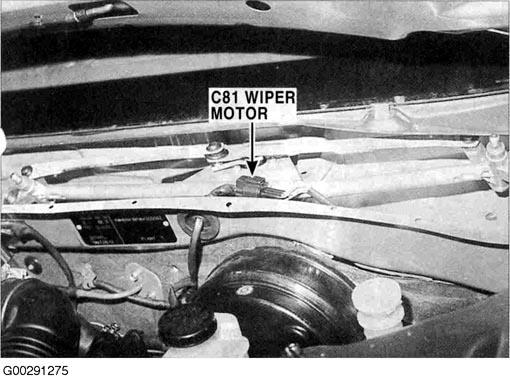

Fig 136: Center Of Firewall
Courtesy of HYUNDAI MOTOR CO.

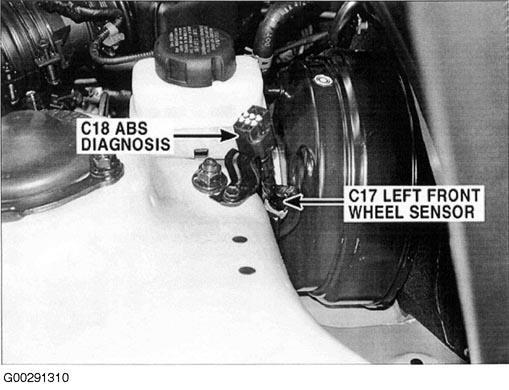

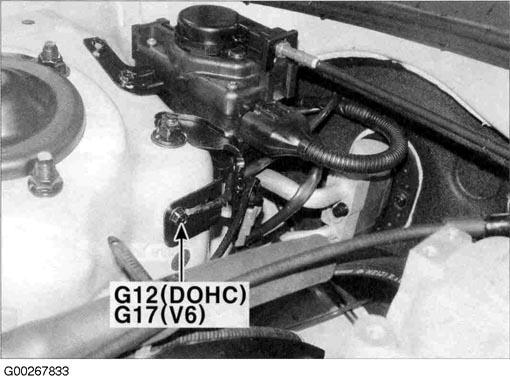

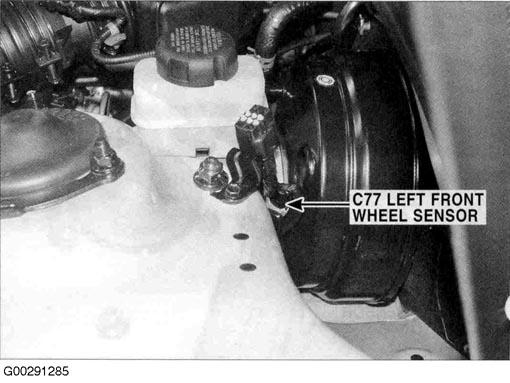

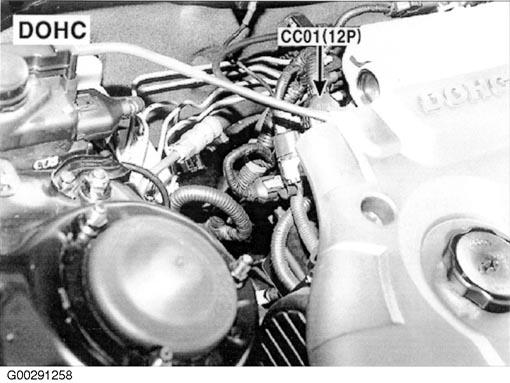

Fig 137: Left Front Strut Tower
Courtesy of HYUNDAI MOTOR CO.

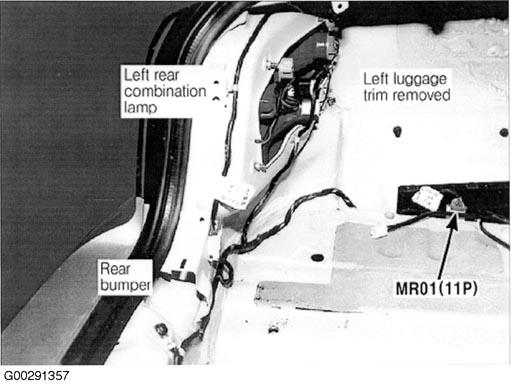

Fig 138: Left Rear Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

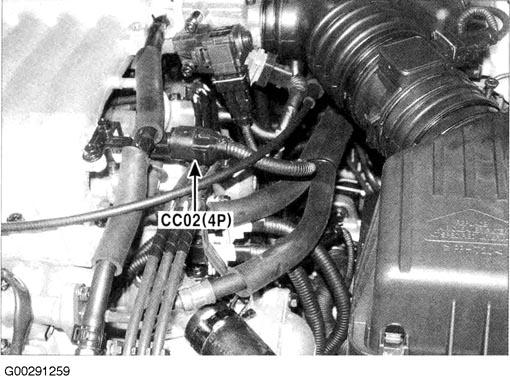

Fig 139: Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

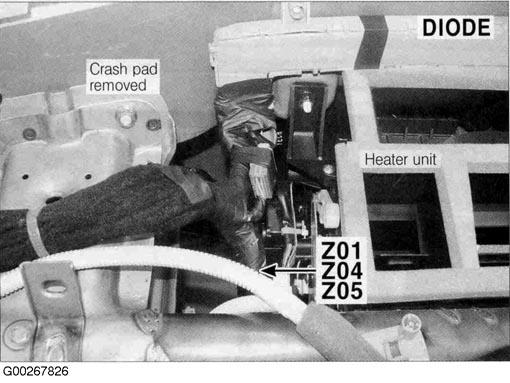

Fig 140: Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

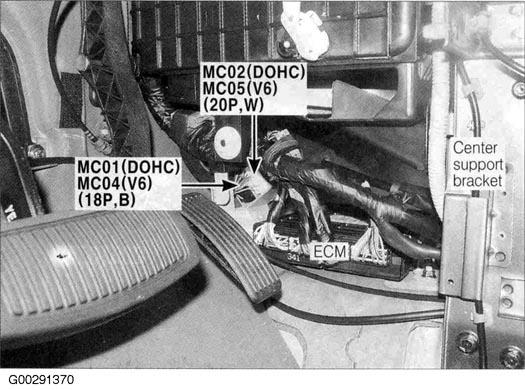

Fig 141: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 142: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 143: Lower Left Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

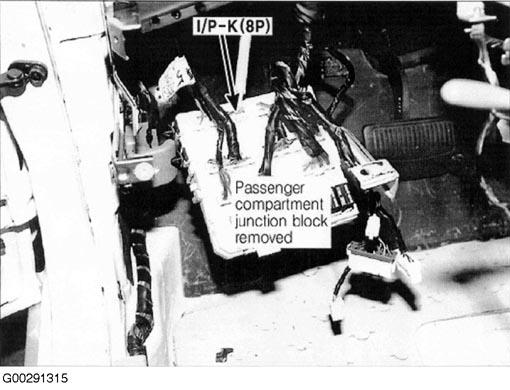

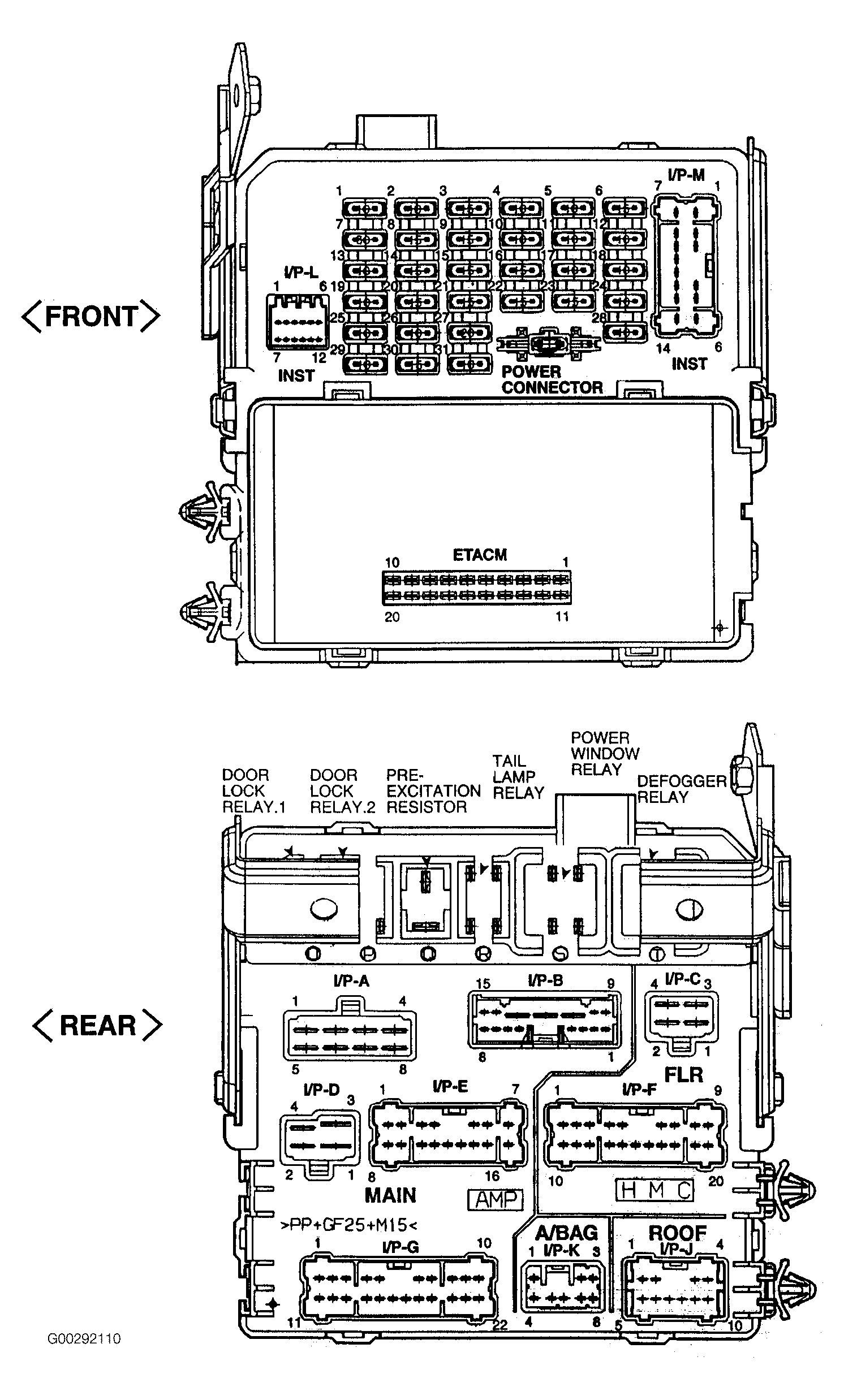

Fig 144: Passenger Compartment Junction Block
Courtesy of HYUNDAI MOTOR CO.

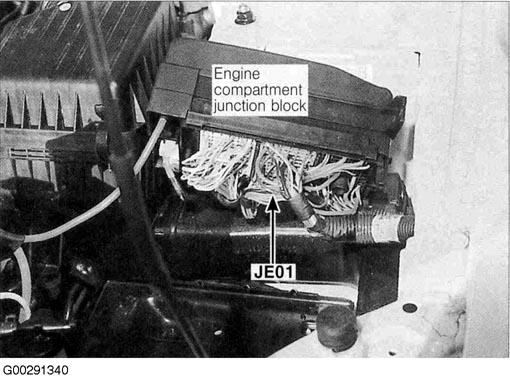

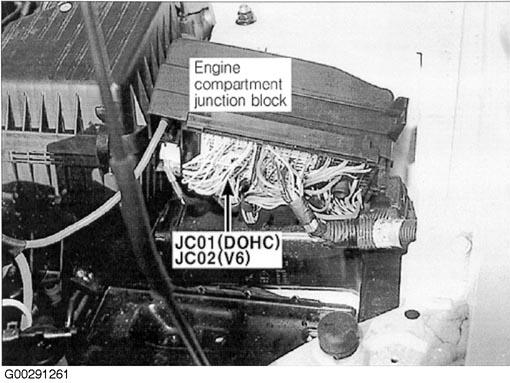

Fig 145: Engine Compartment Junction Block
Courtesy of HYUNDAI MOTOR CO.

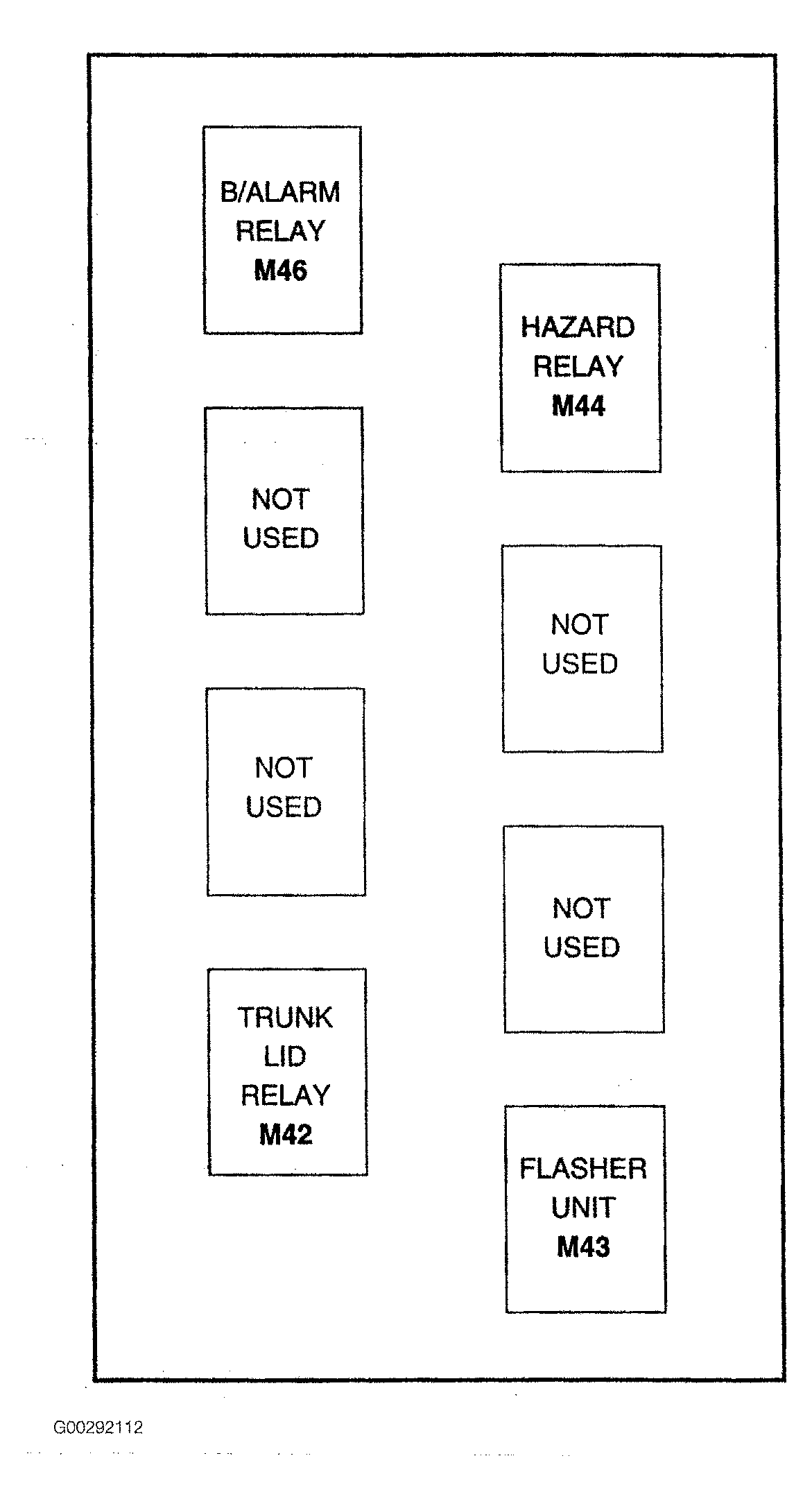

Fig 146: Passenger Compartment Relay Box
Courtesy of HYUNDAI MOTOR CO.
Fig 147: Left Side Of Trunk Room
Courtesy of HYUNDAI MOTOR CO.

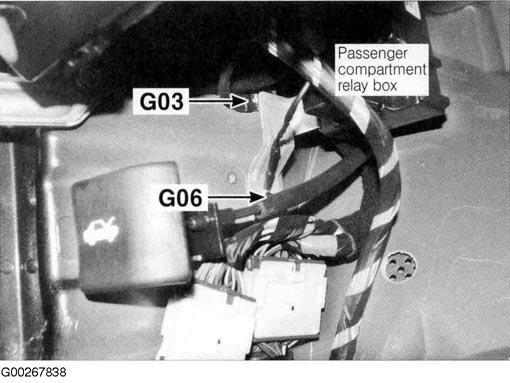

Fig 148: Lower Left End Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 149: Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
