Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Center Console

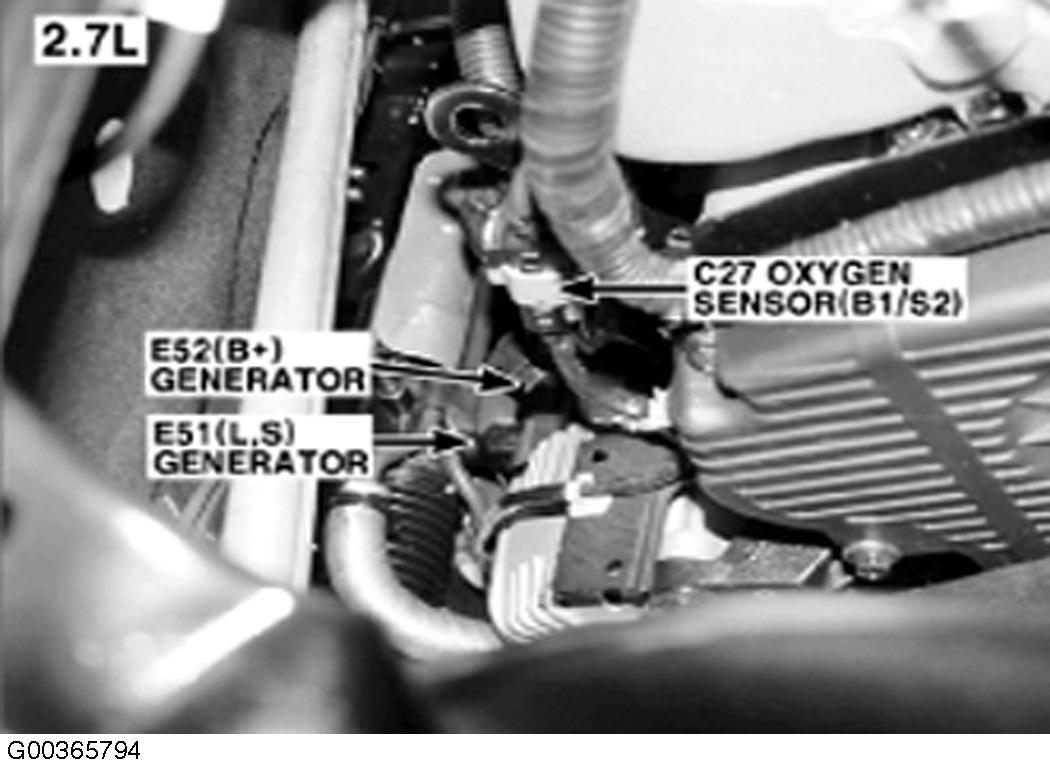

Courtesy of HYUNDAI MOTOR CO.
Fig 2: Center Console
Courtesy of HYUNDAI MOTOR CO.

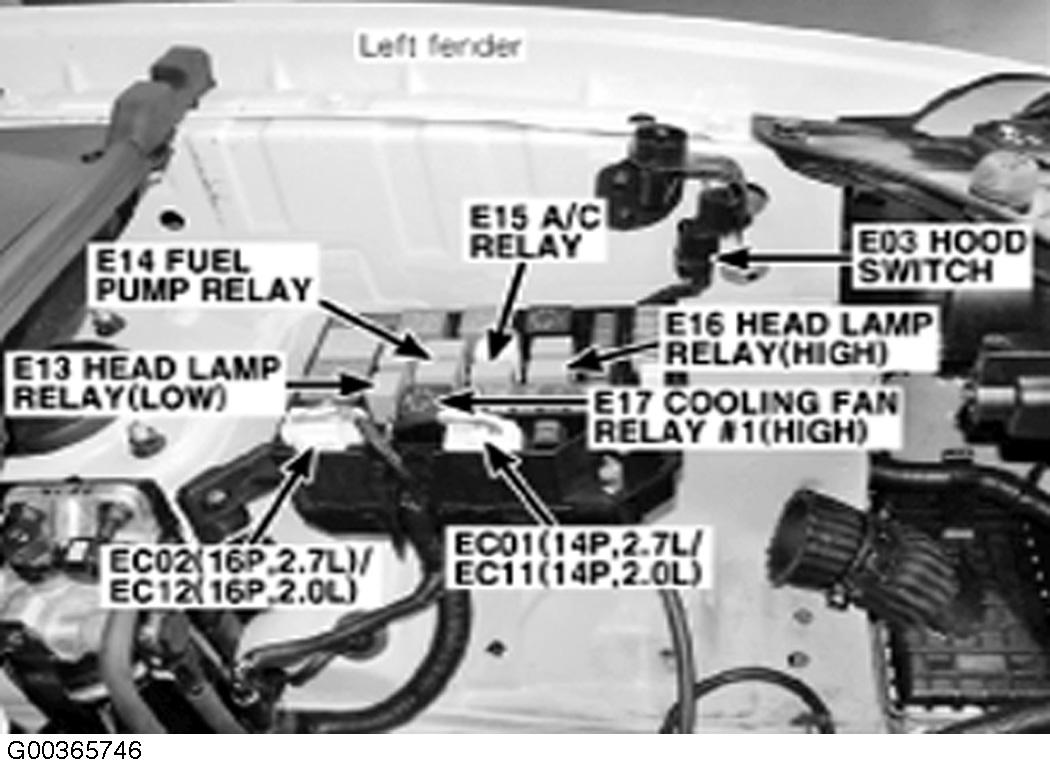

Fig 3: Left Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

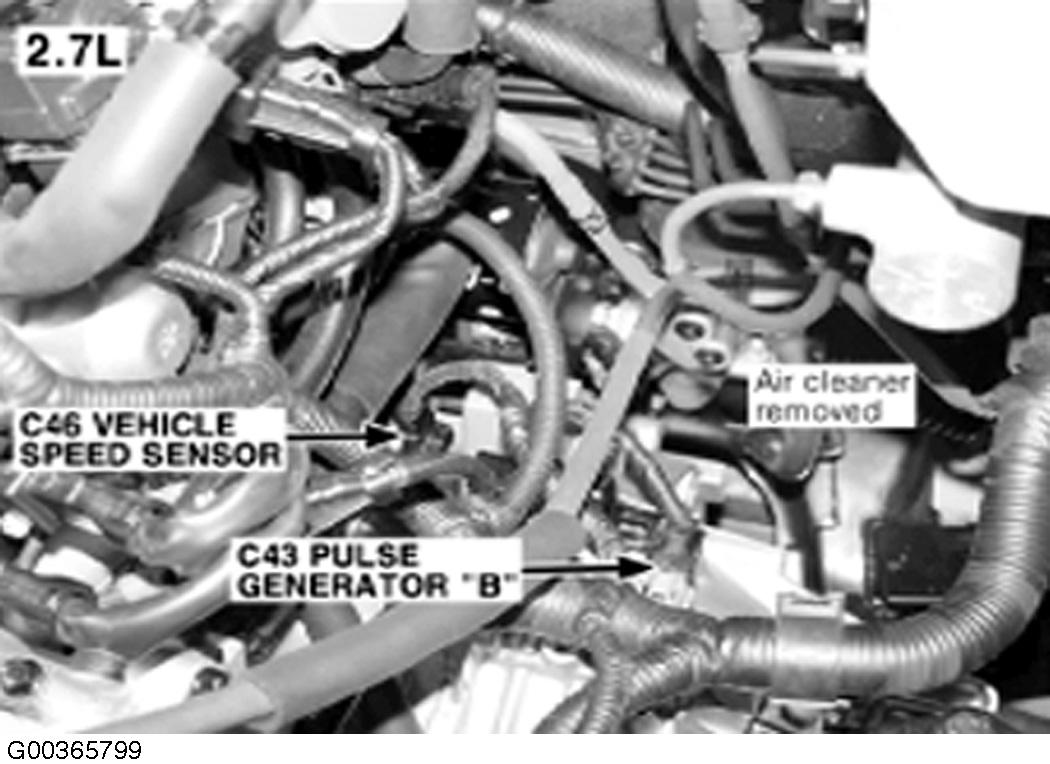

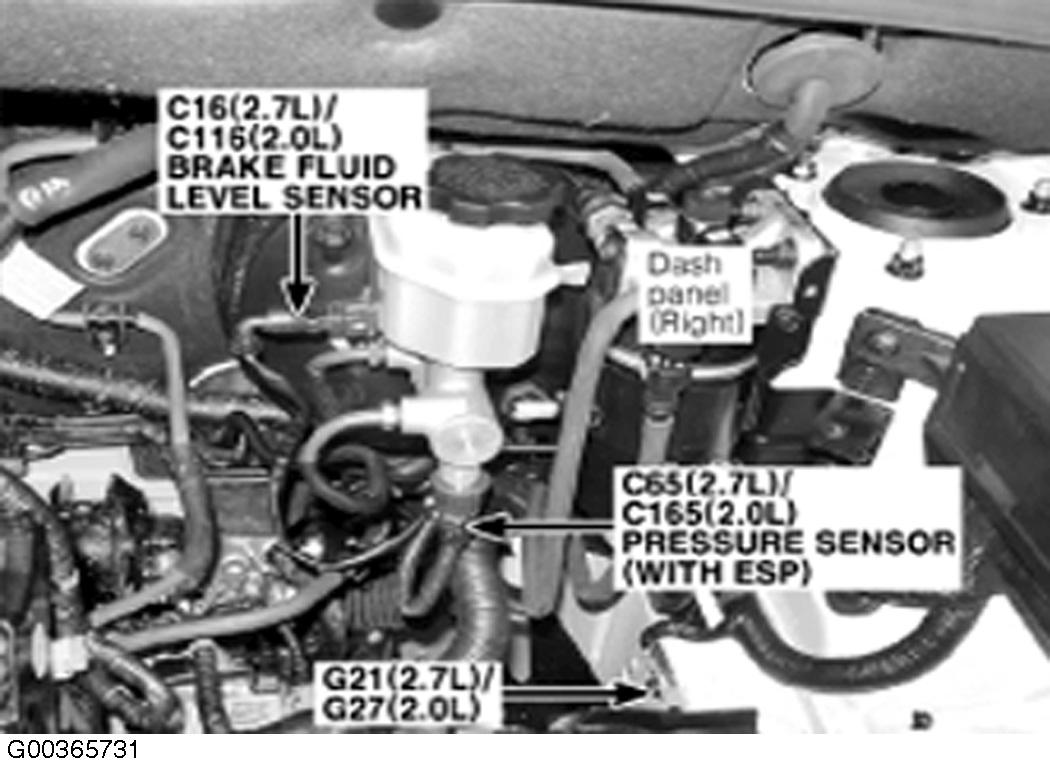

Fig 4: Right Rear Corner Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

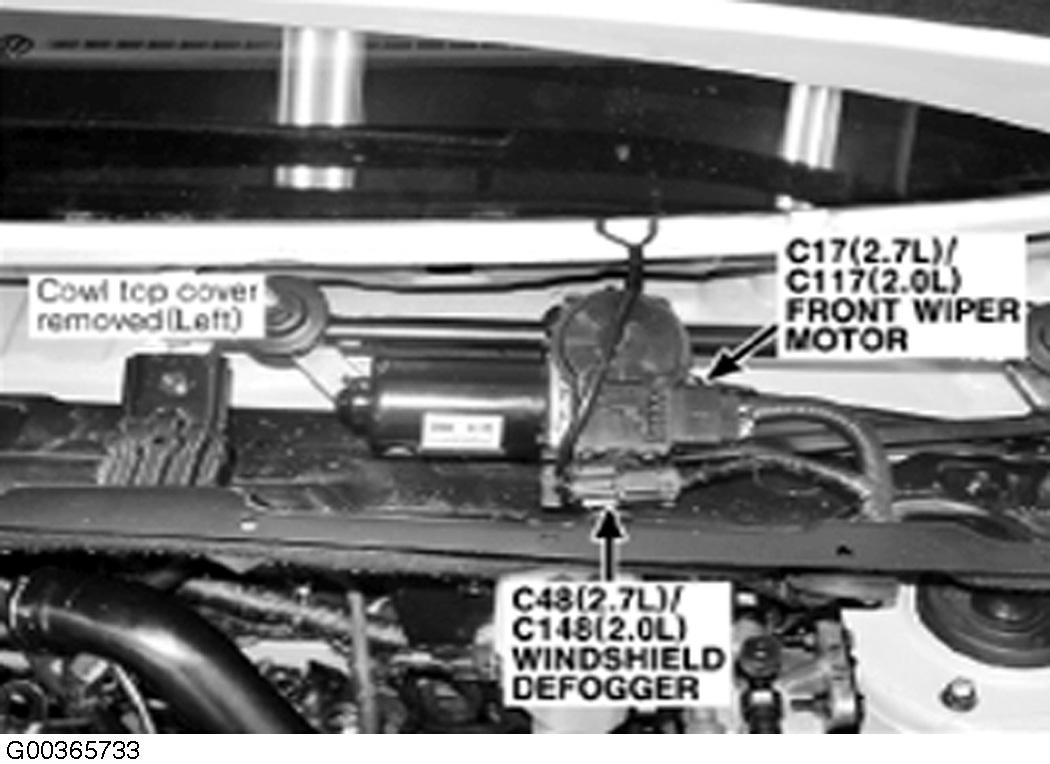

Fig 5: Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 6: Center Console
Courtesy of HYUNDAI MOTOR CO.

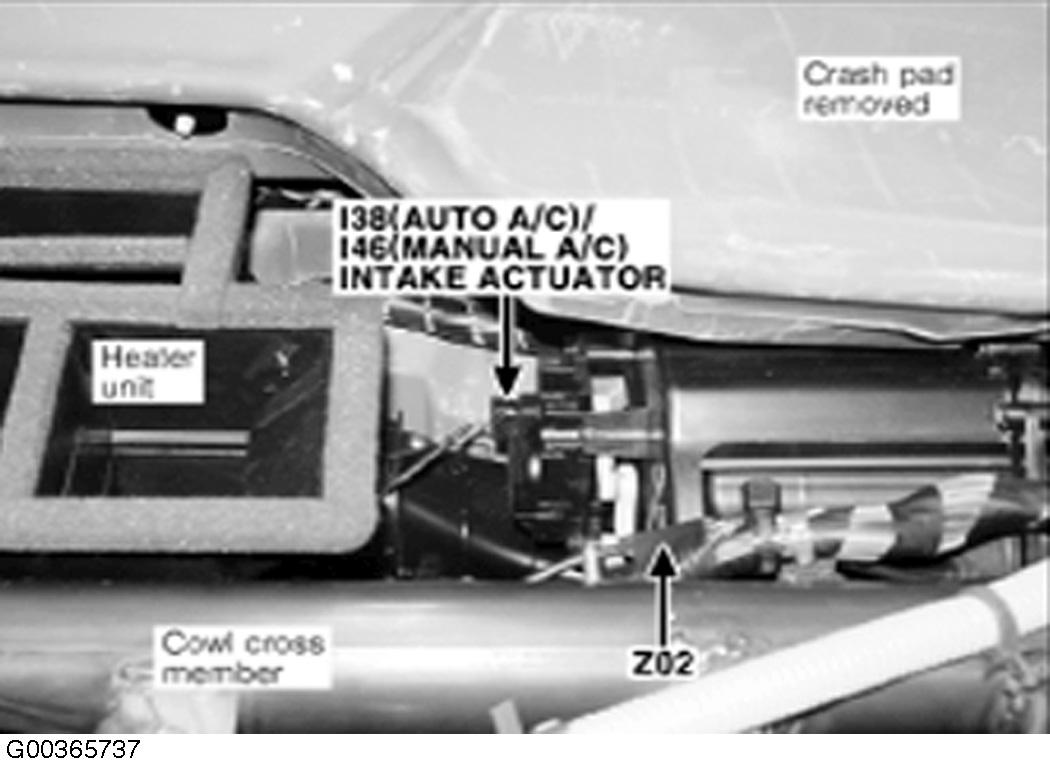

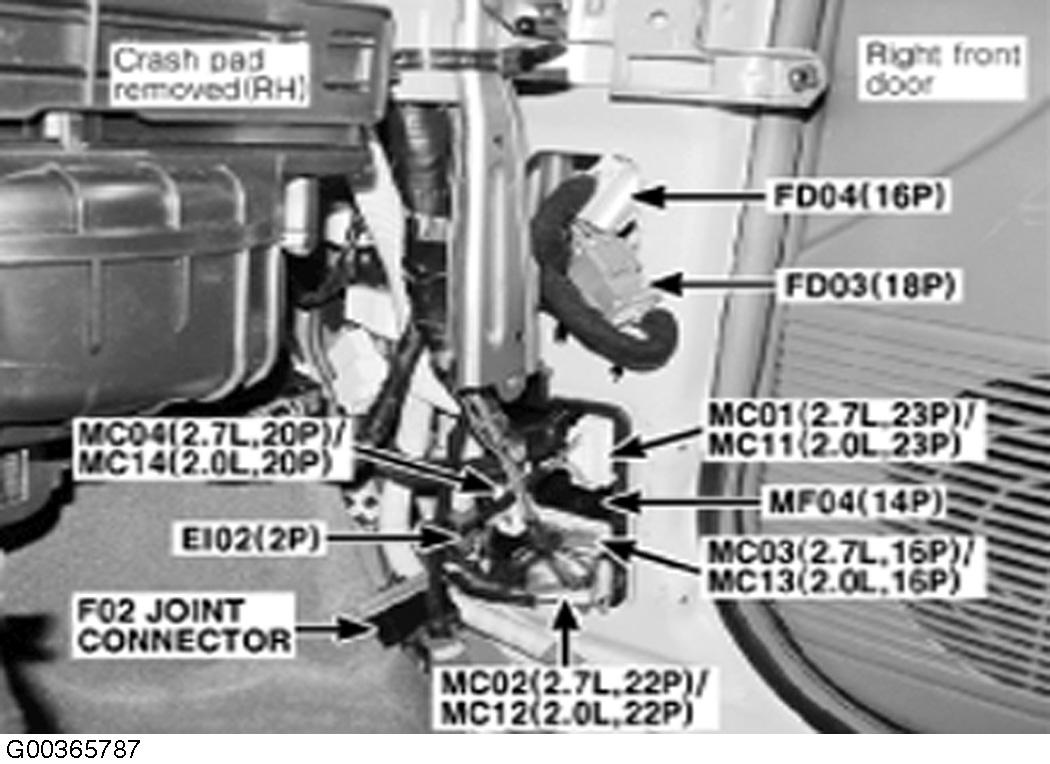

Fig 7: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

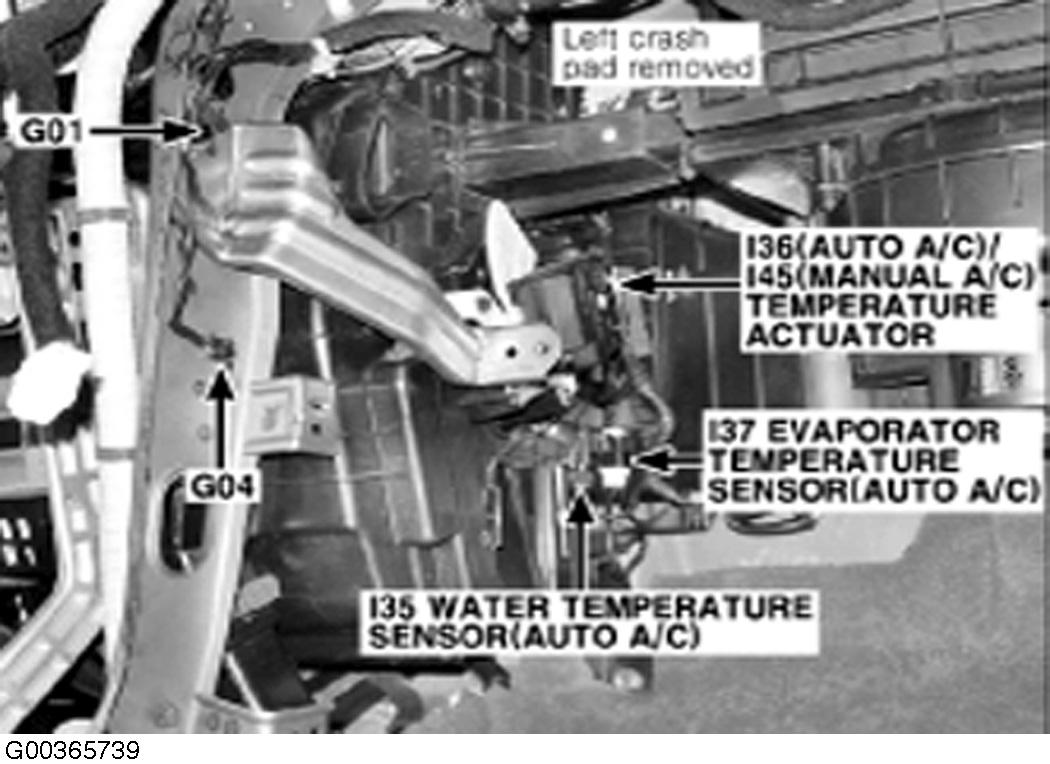

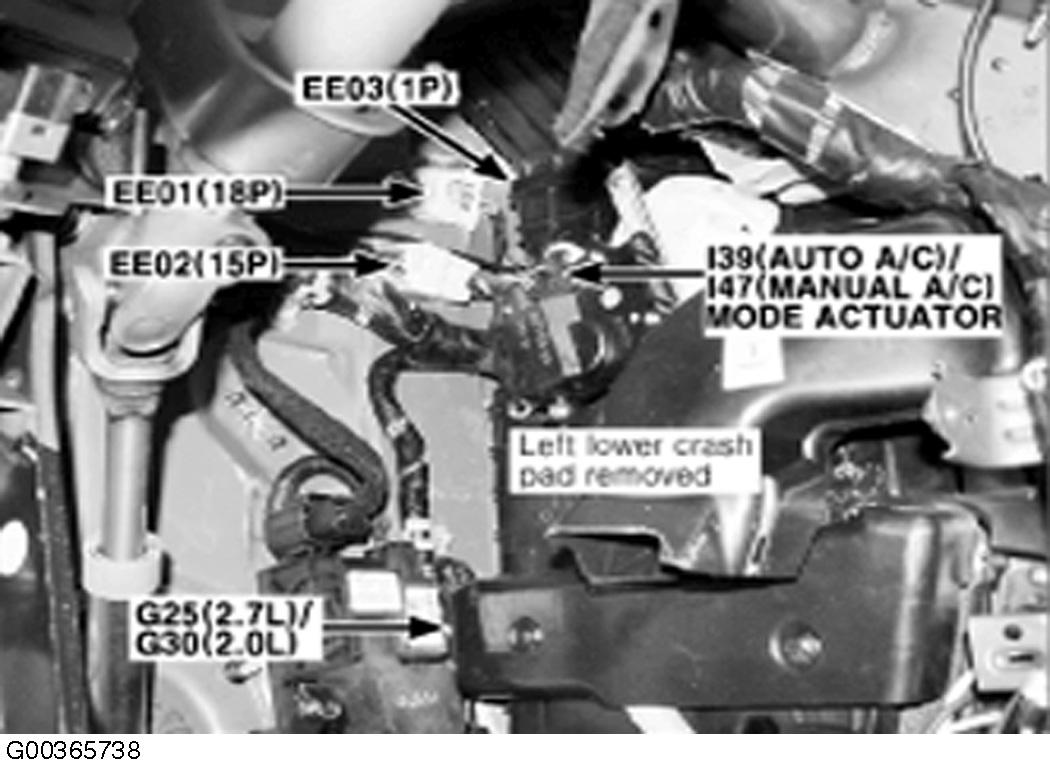

Fig 8: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

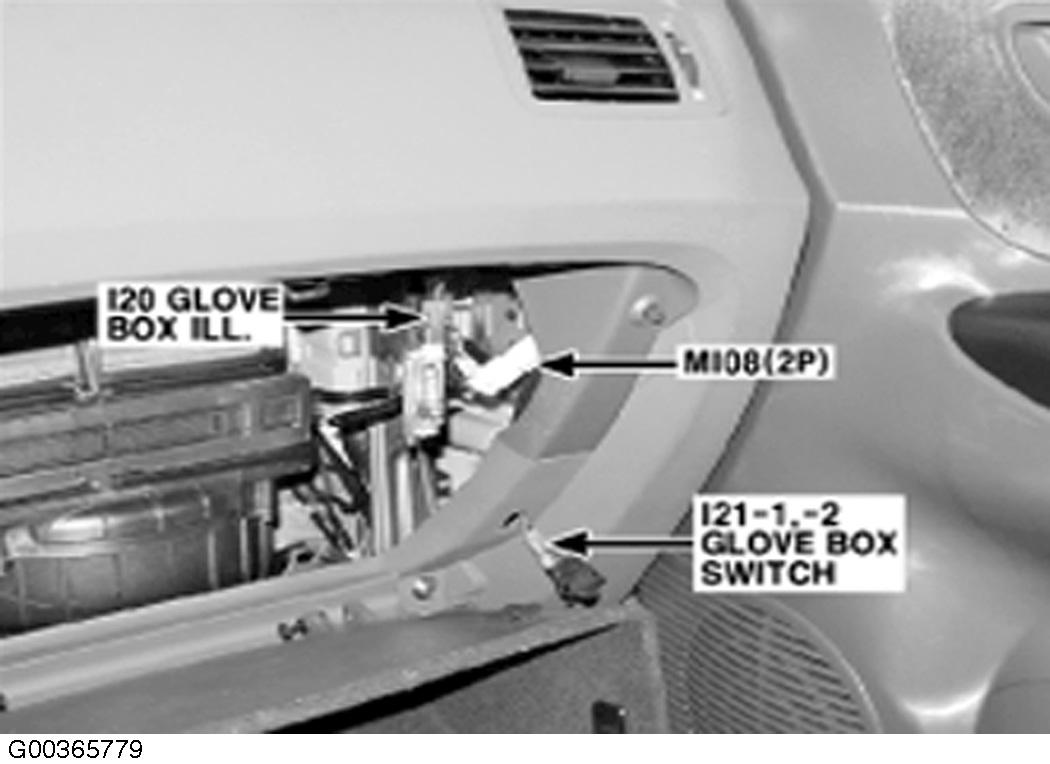

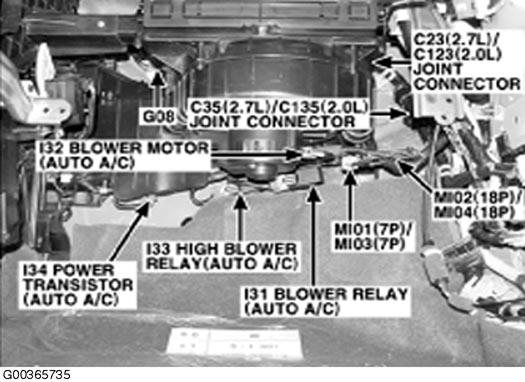

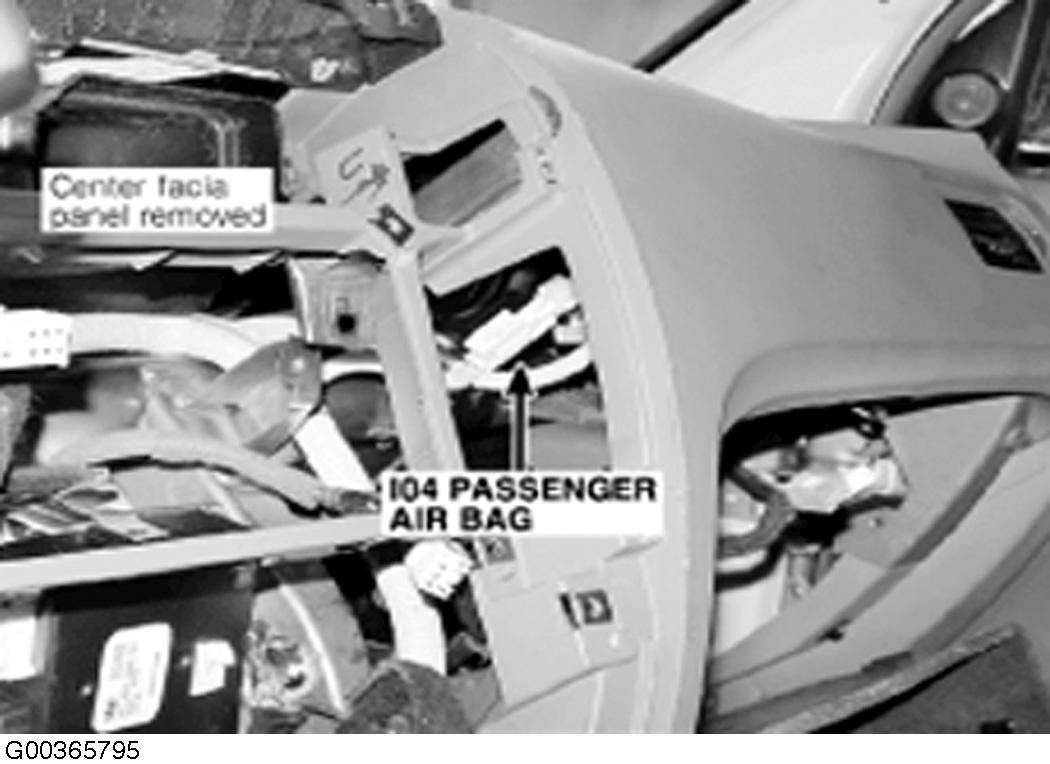

Fig 9: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

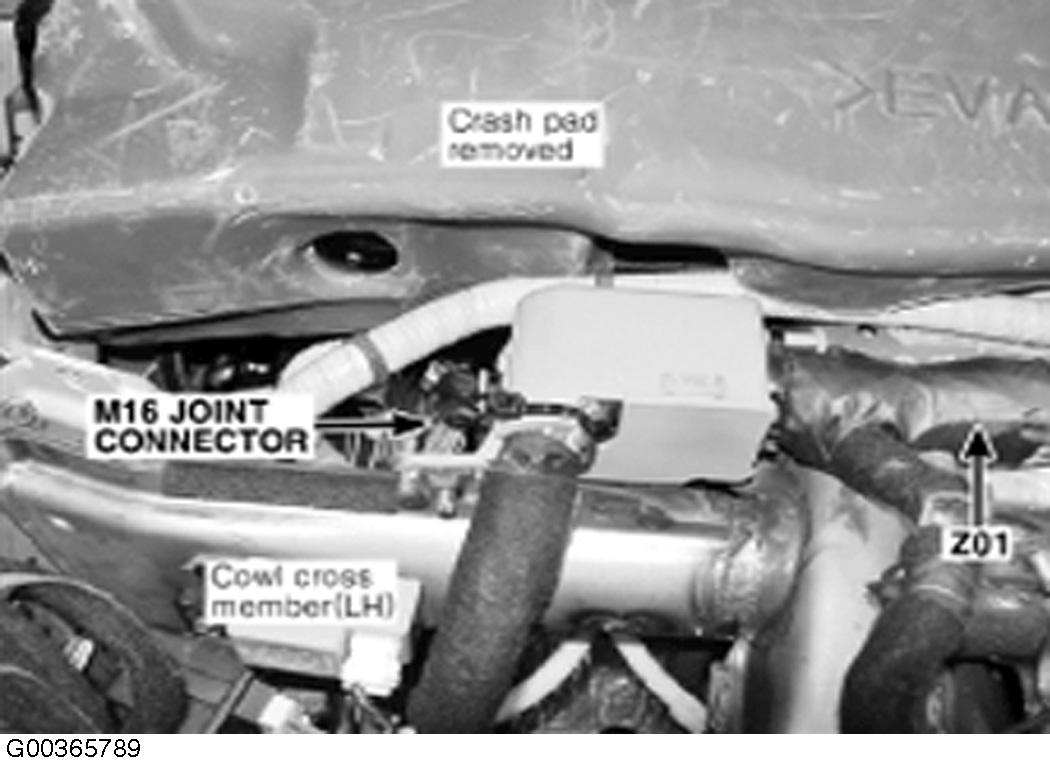

Fig 10: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 11: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

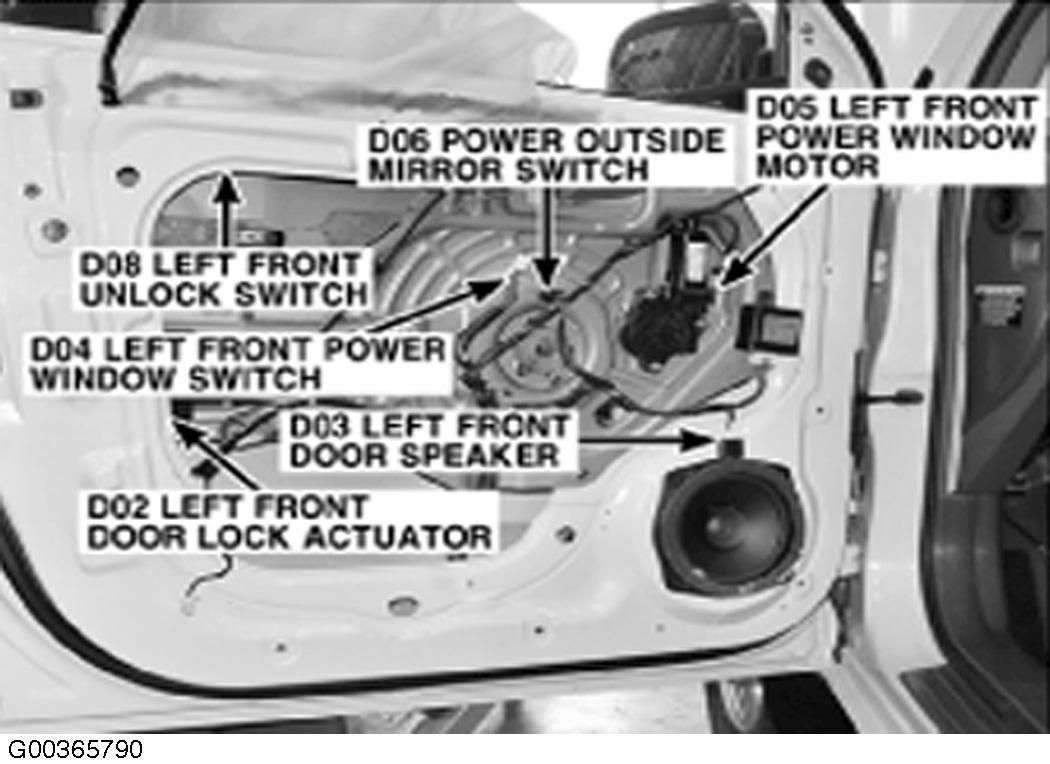

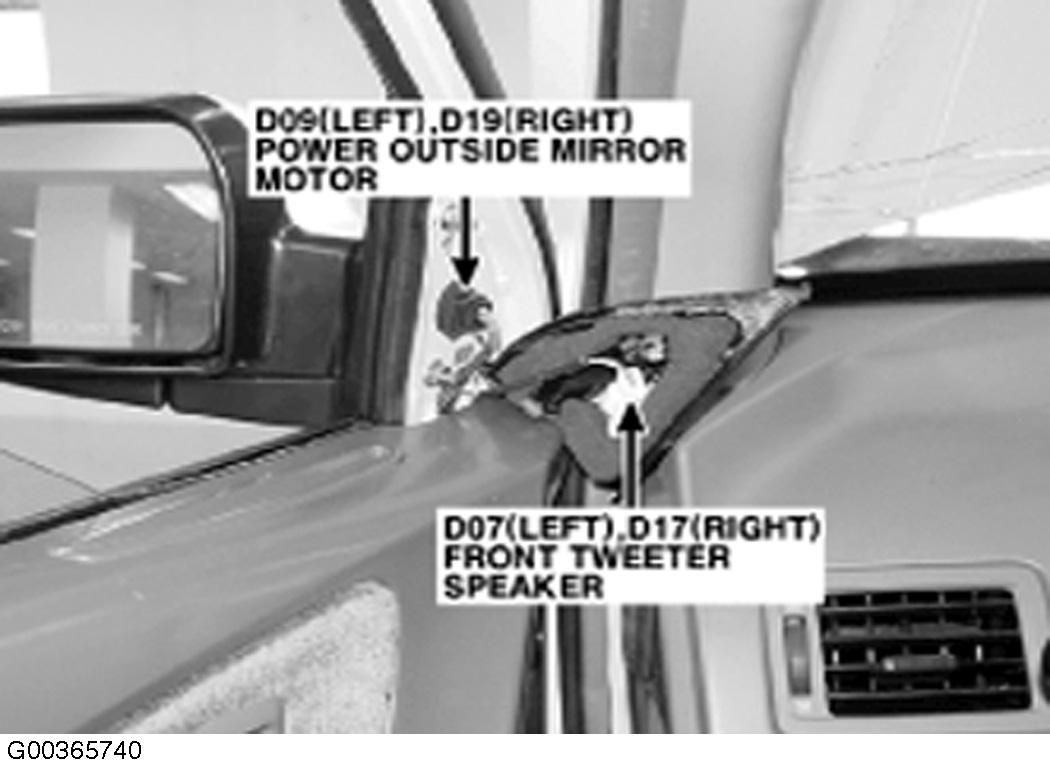

Fig 12: Left Front Door (Right Similar)
Courtesy of HYUNDAI MOTOR CO.

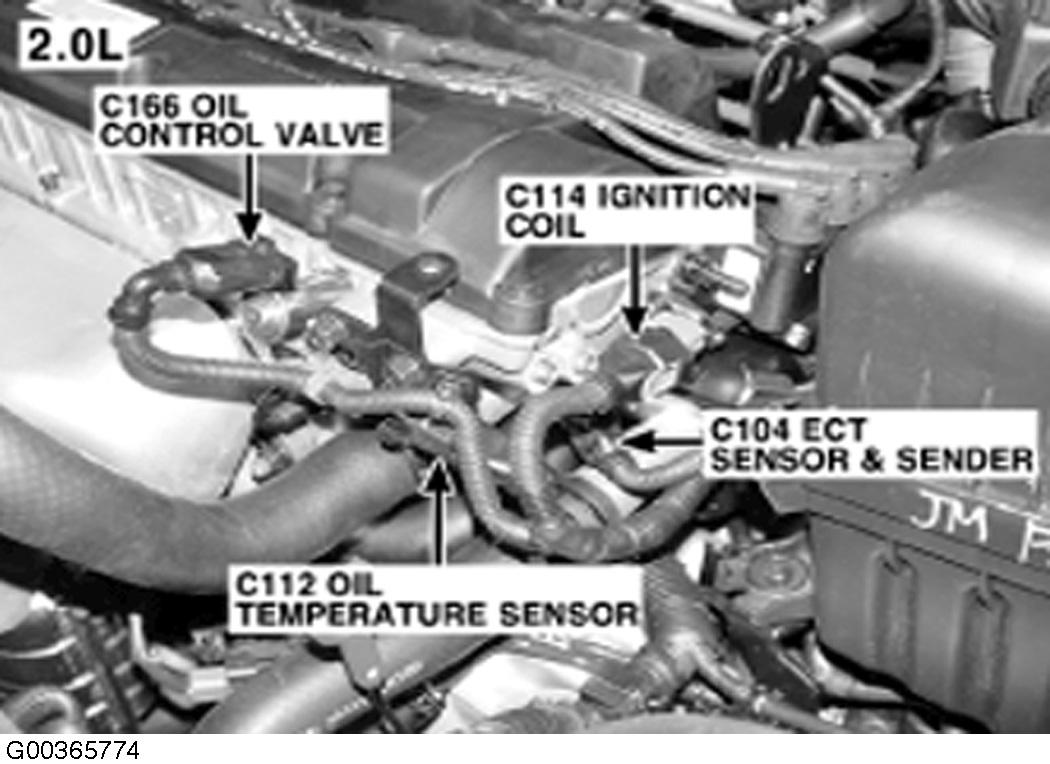

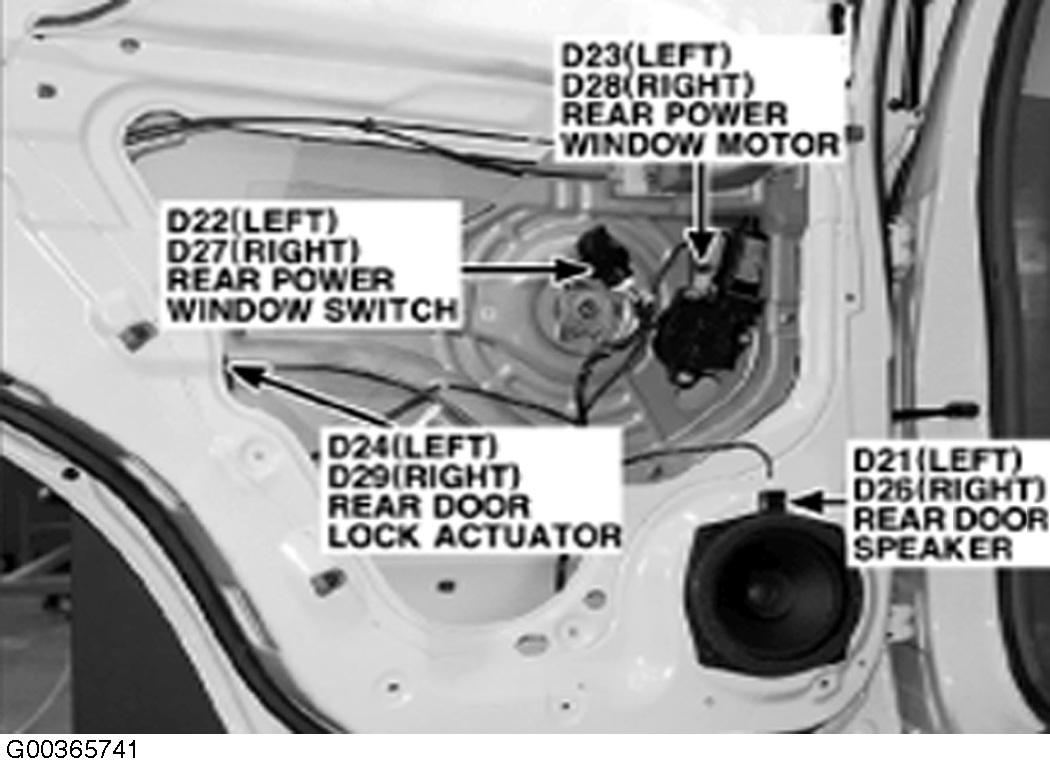

Fig 13: Left Rear Door (Right Similar)
Courtesy of HYUNDAI MOTOR CO.

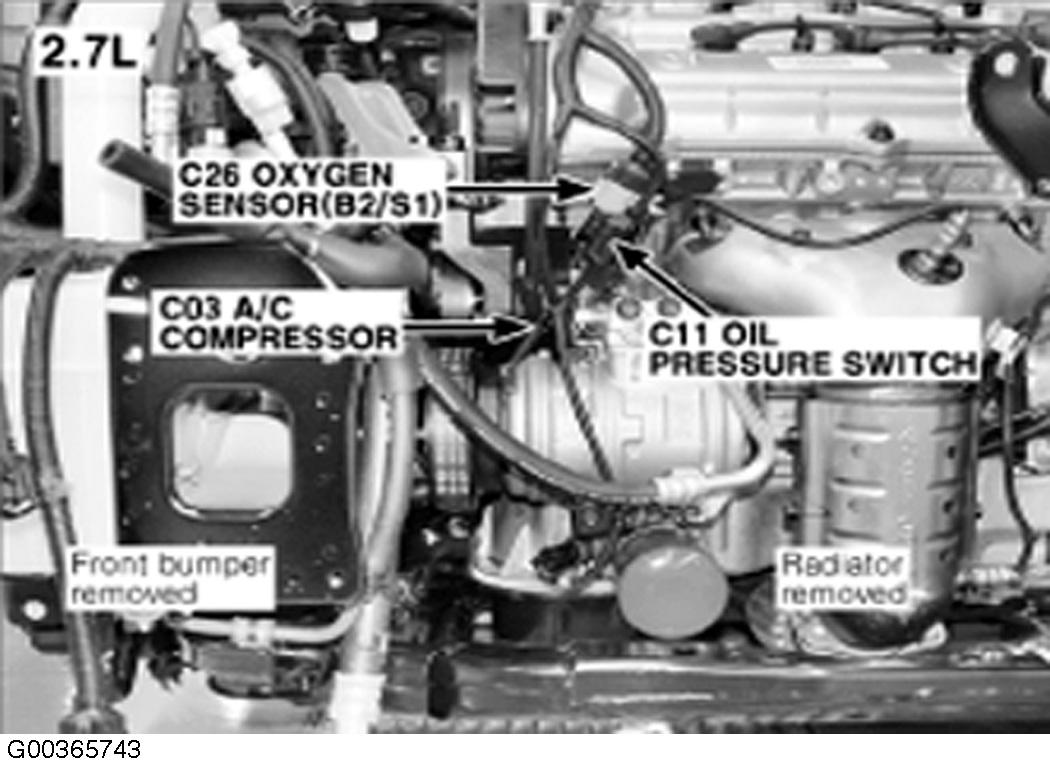

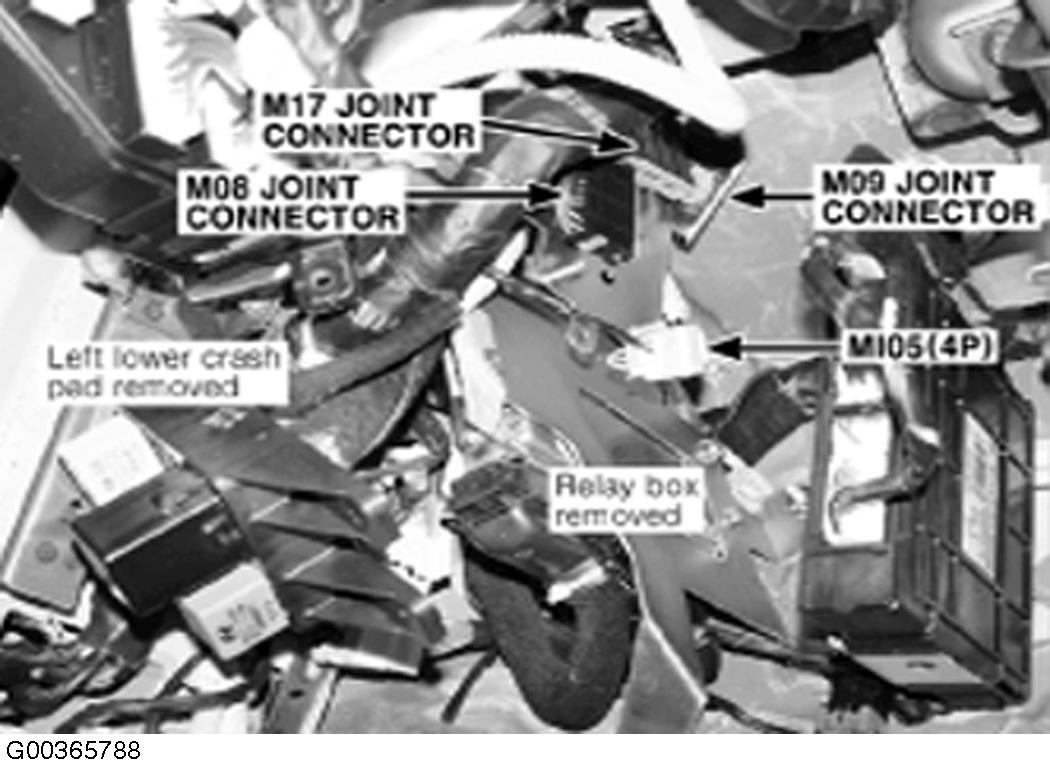

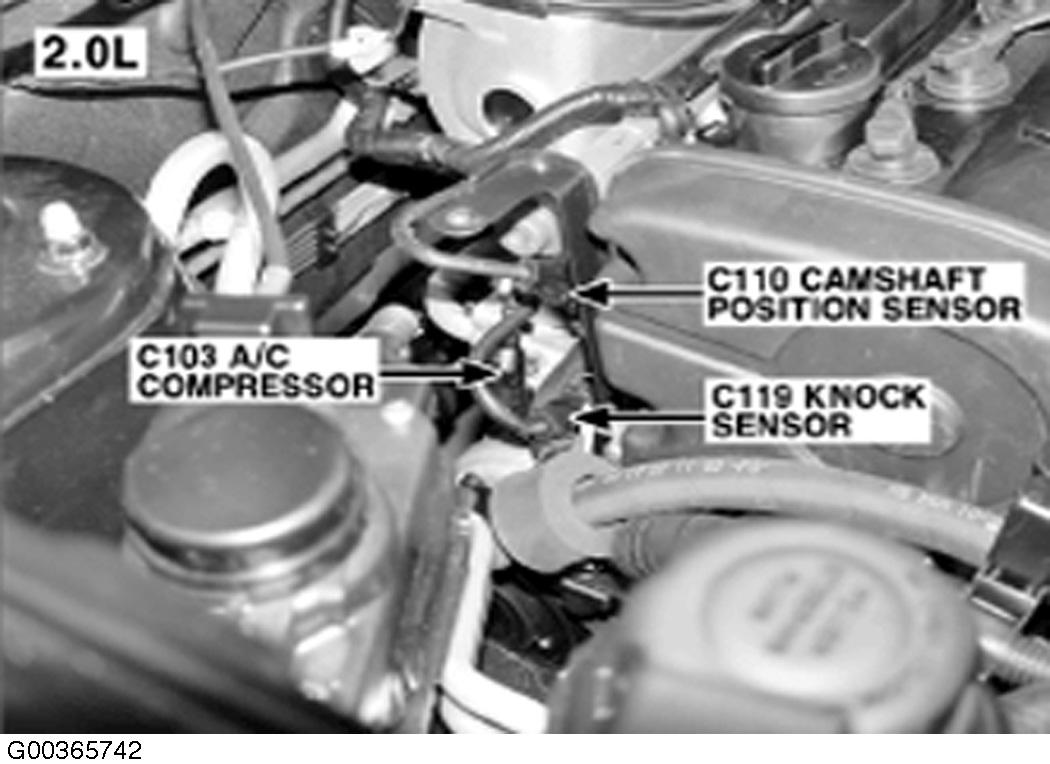

Fig 14: Front Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.
Fig 15: Left Side Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 16: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 17: Center Of Dash
Courtesy of HYUNDAI MOTOR CO.

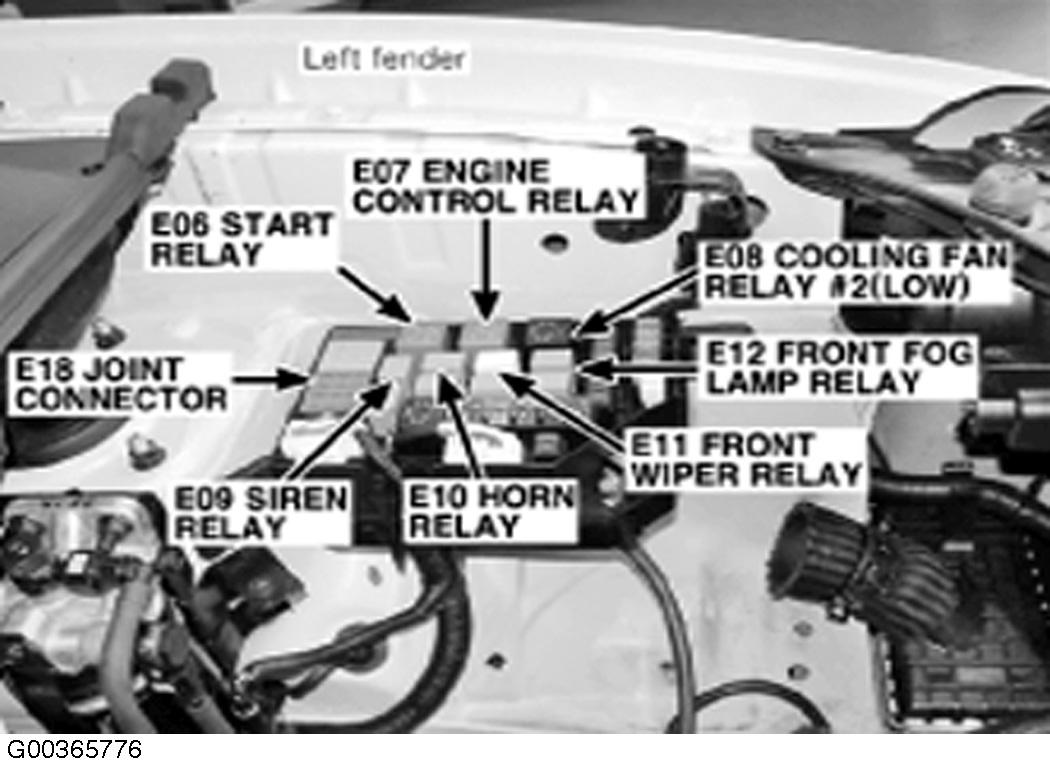

Fig 18: Left Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 19: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

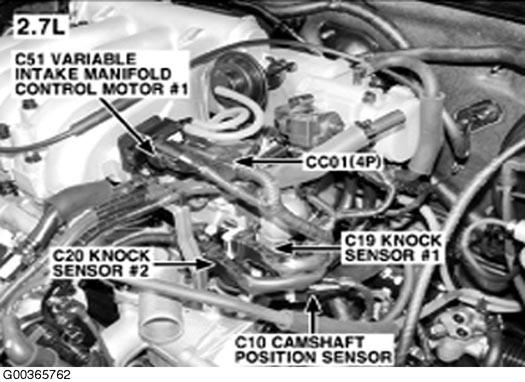

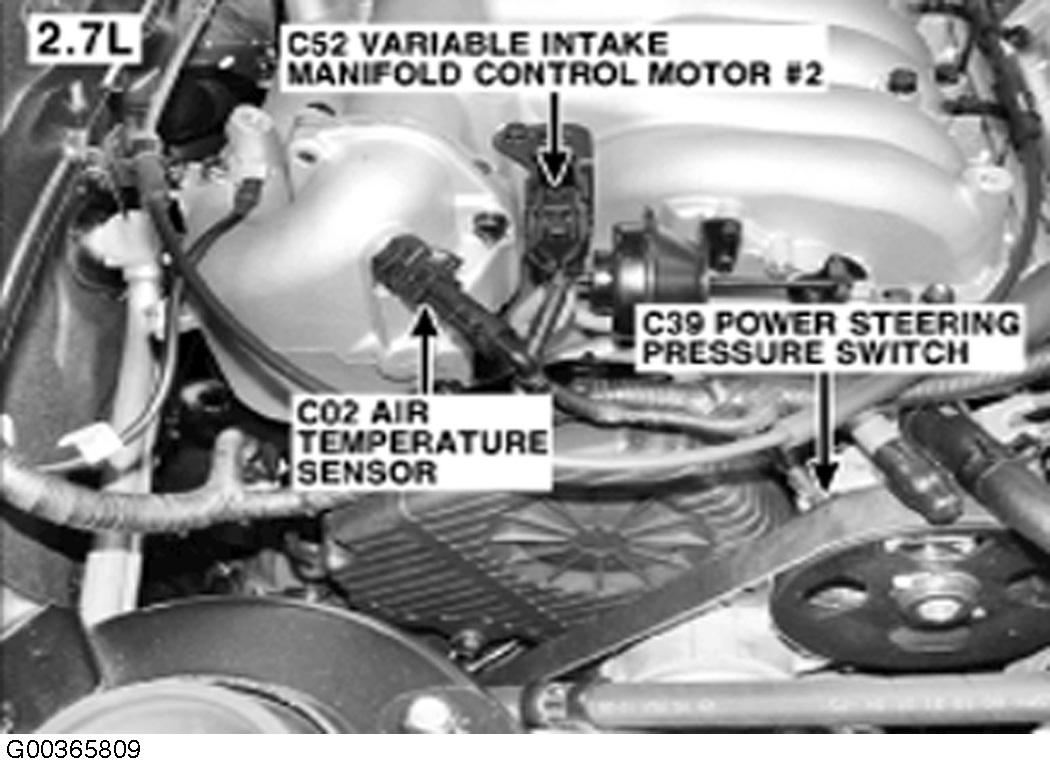

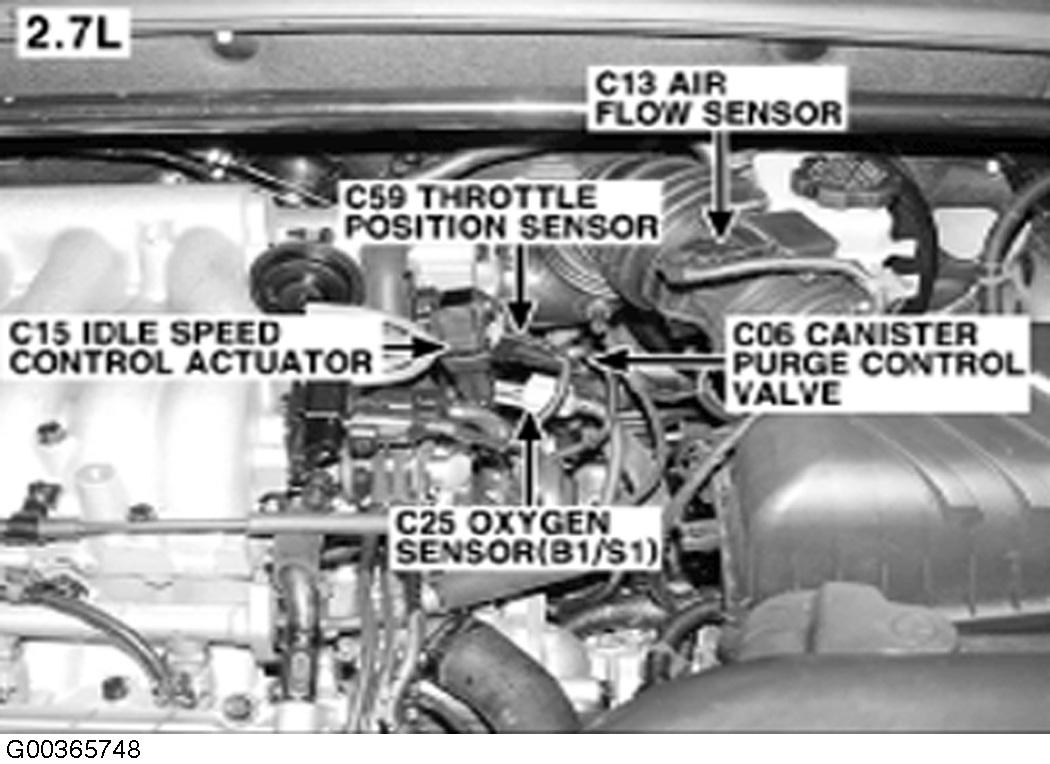

Fig 20: Top Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 21: Top Front Of engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

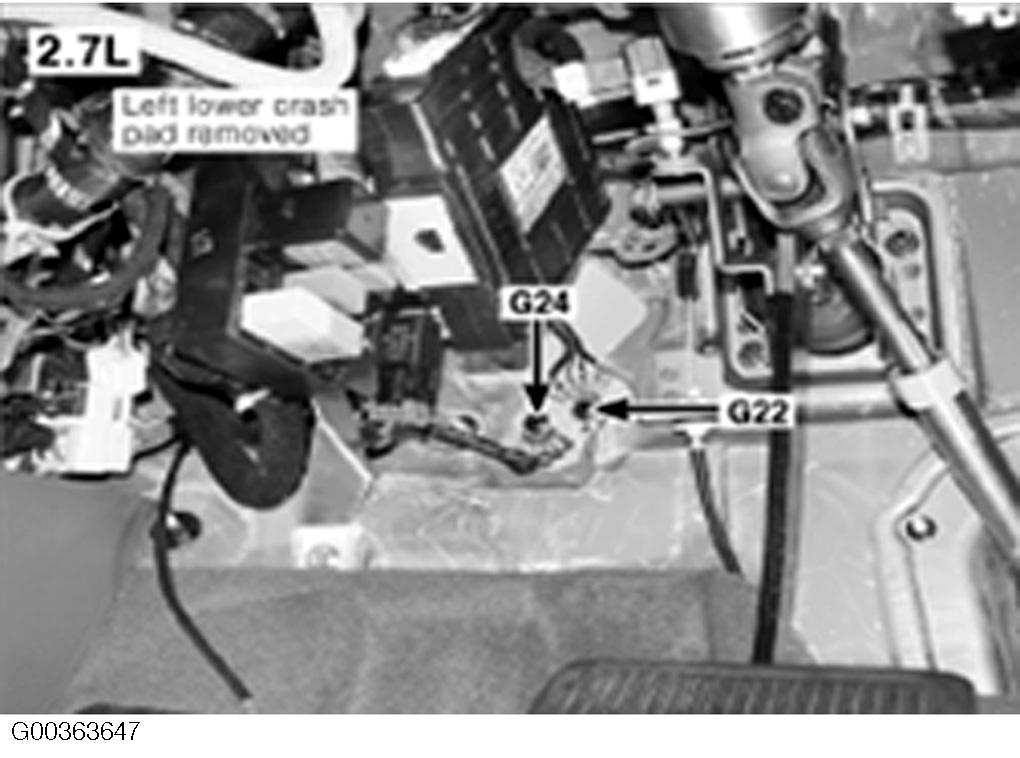

Fig 22: Left Side Of Dash (2.0L)
Courtesy of HYUNDAI MOTOR CO.

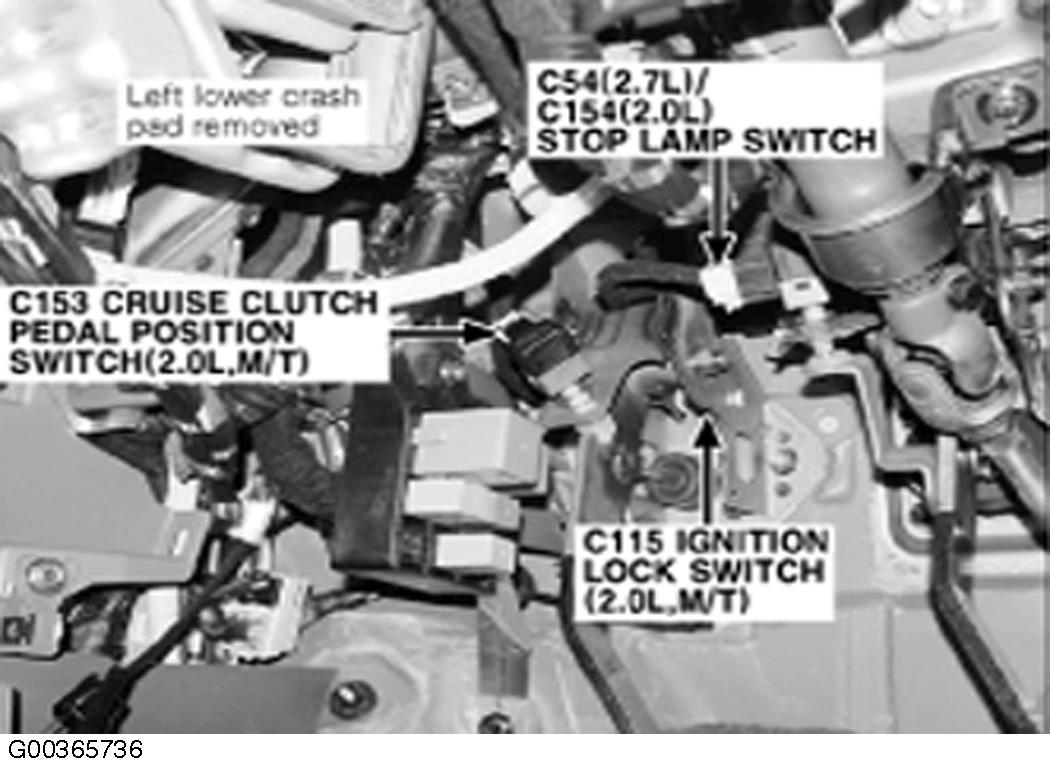

Fig 23: Left Side Of Dash (2.7L)
Courtesy of HYUNDAI MOTOR CO.

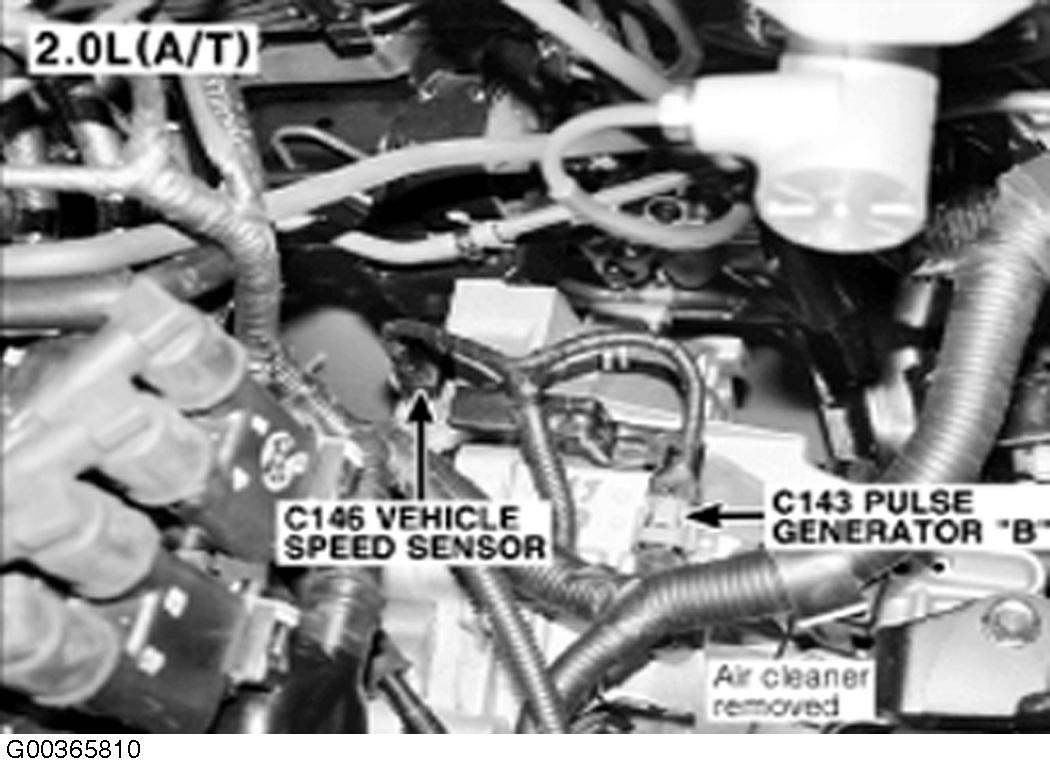

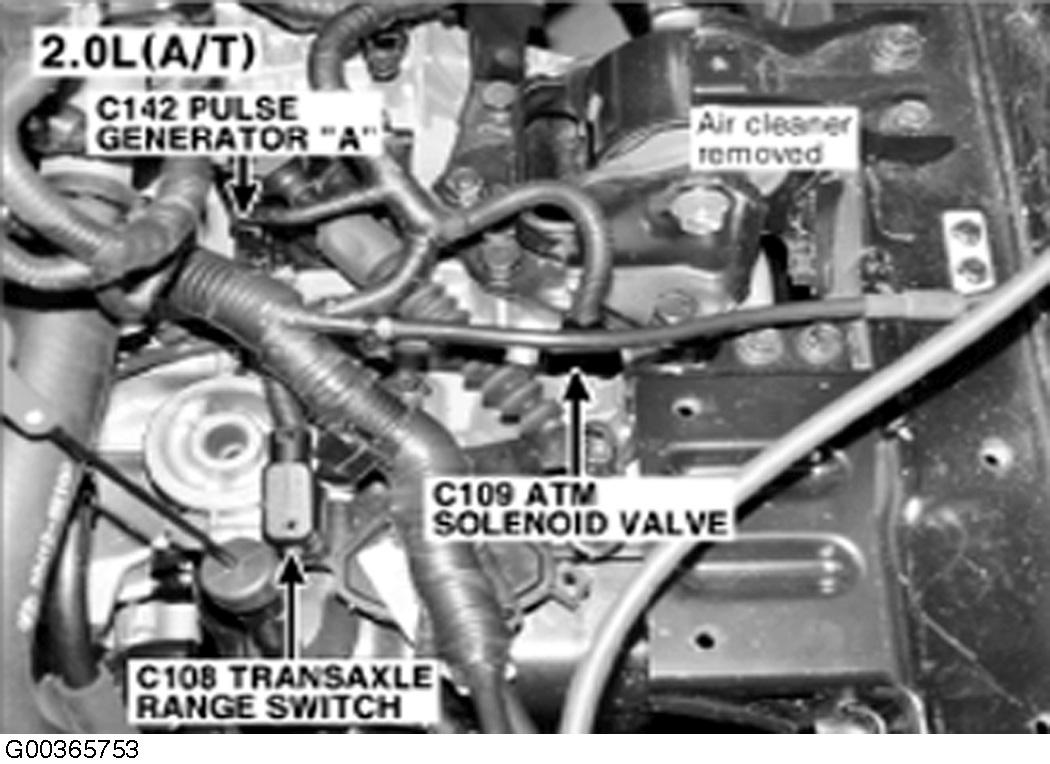

Fig 24: Left Side Of Engine Compartment (2.0L) (A/T)
Courtesy of HYUNDAI MOTOR CO.

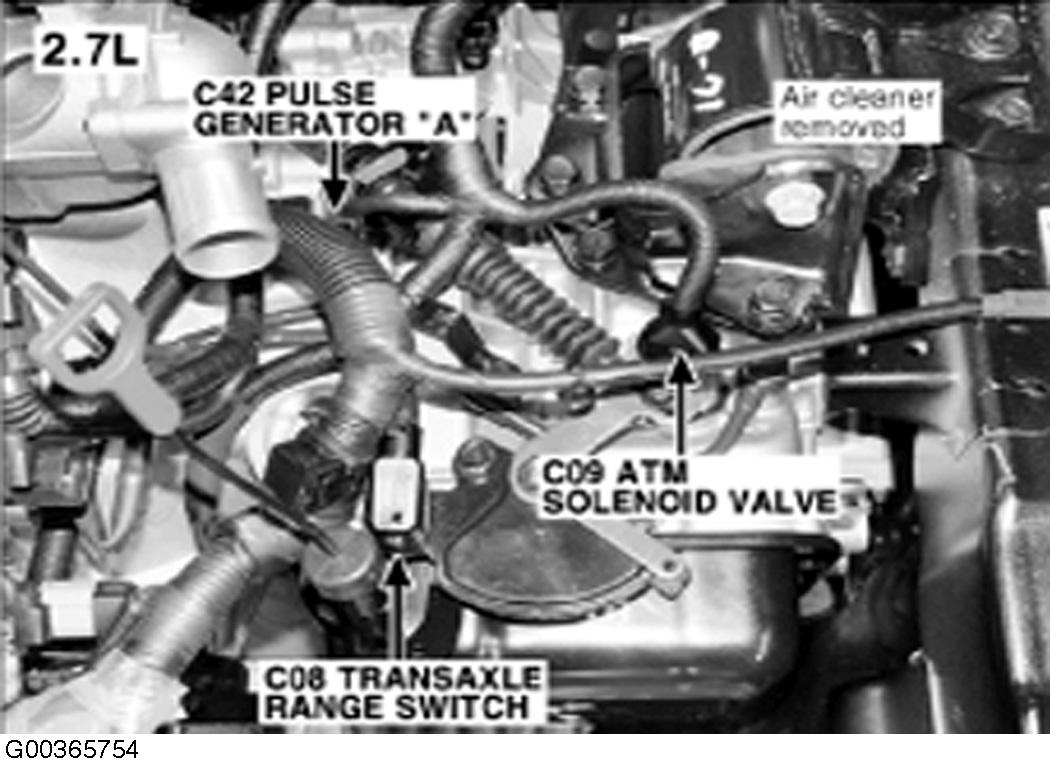

Fig 25: Left Side Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.

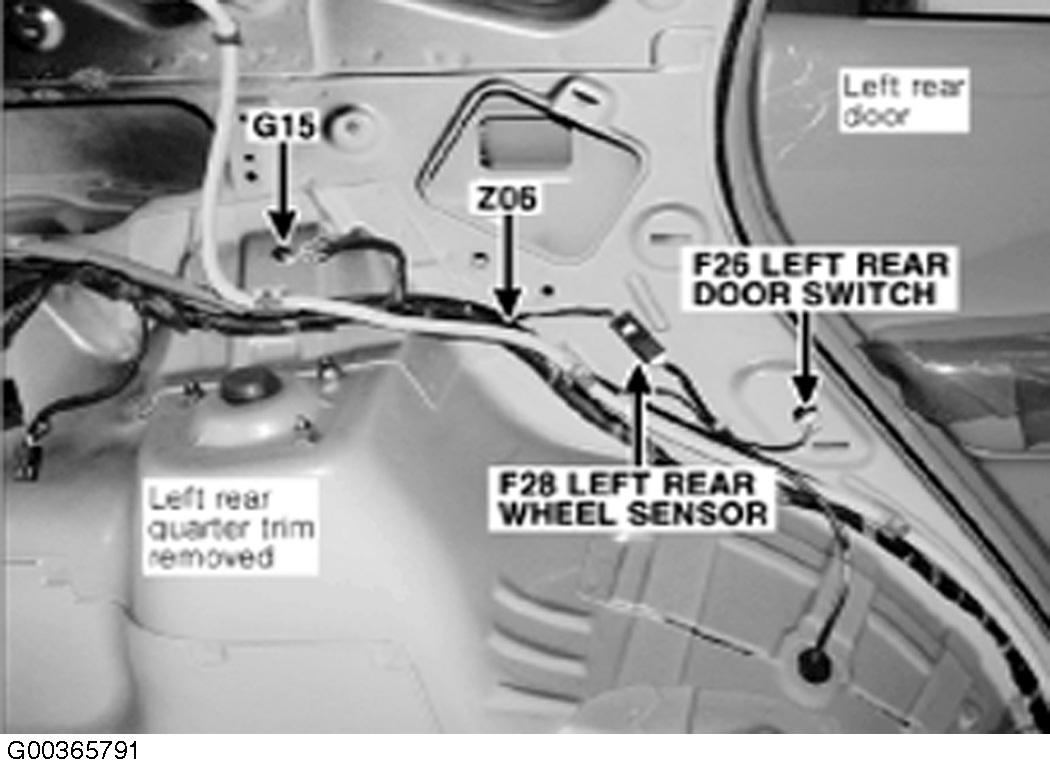

Fig 26: Left Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.
Fig 27: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

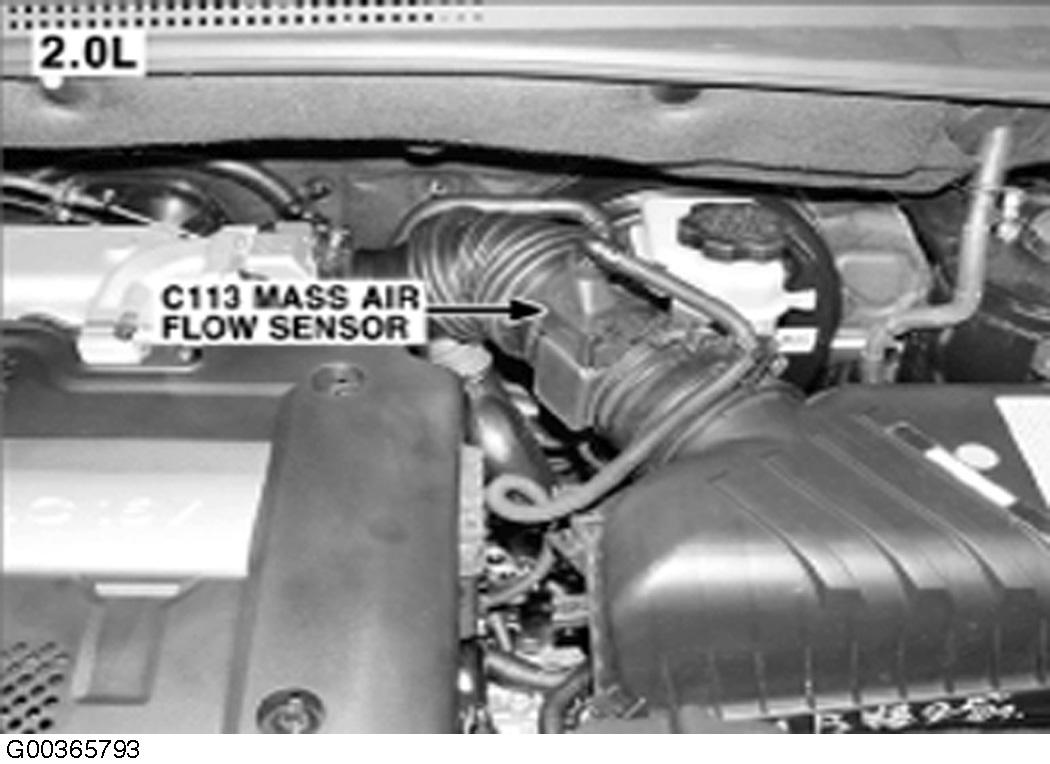

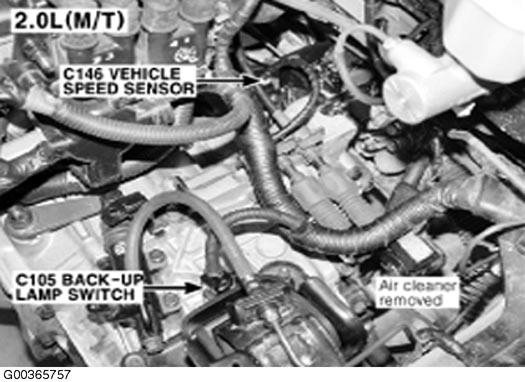

Fig 28: Left Rear Of Engine Compartment (2.0L)
Courtesy of HYUNDAI MOTOR CO.

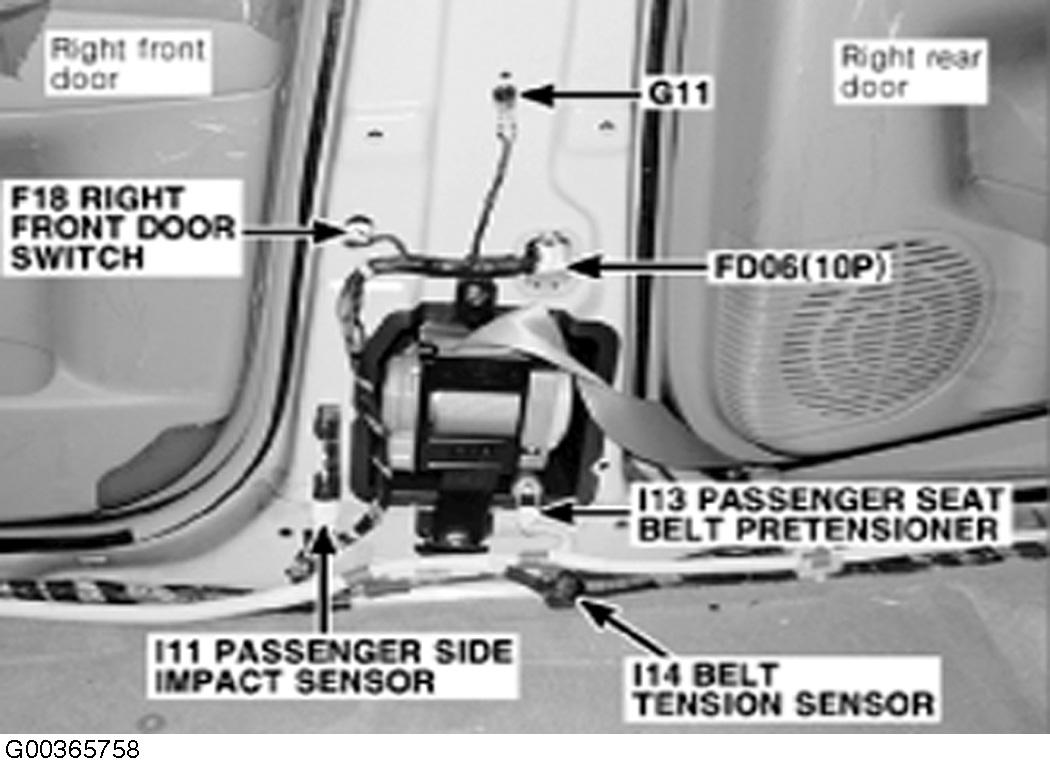

Fig 29: Right "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

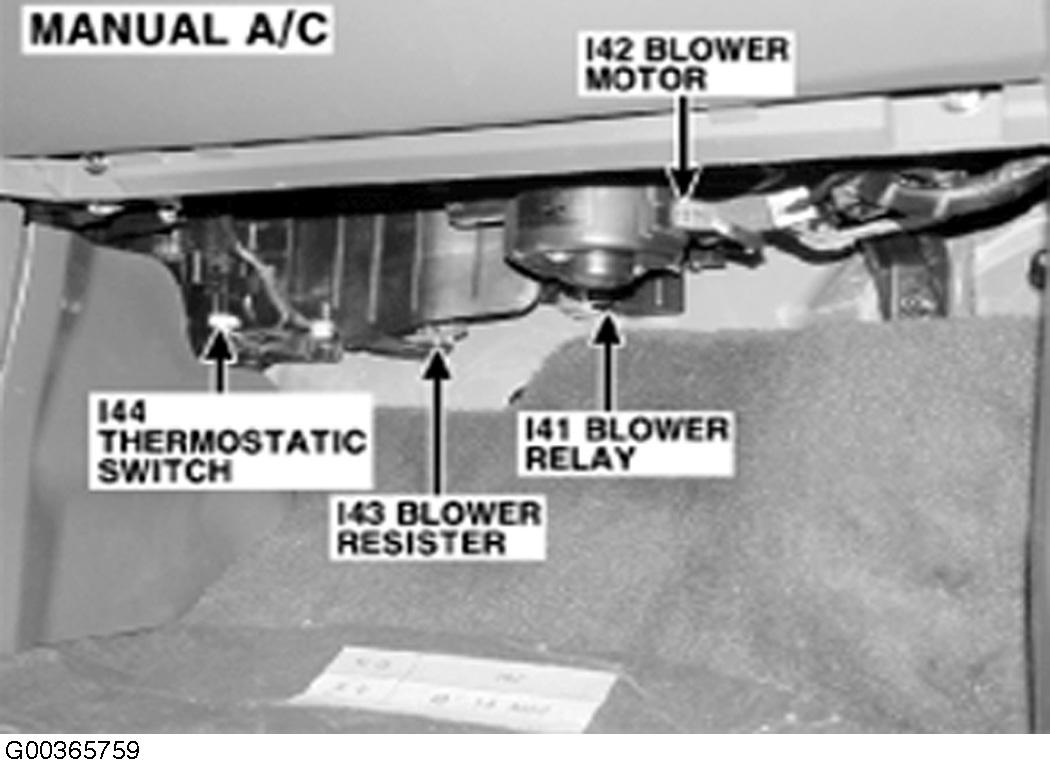

Fig 30: Right Side Of Dash (Manual A/C)
Courtesy of HYUNDAI MOTOR CO.
Fig 31: Right Side Of Dash (Auto A/C)
Courtesy of HYUNDAI MOTOR CO.

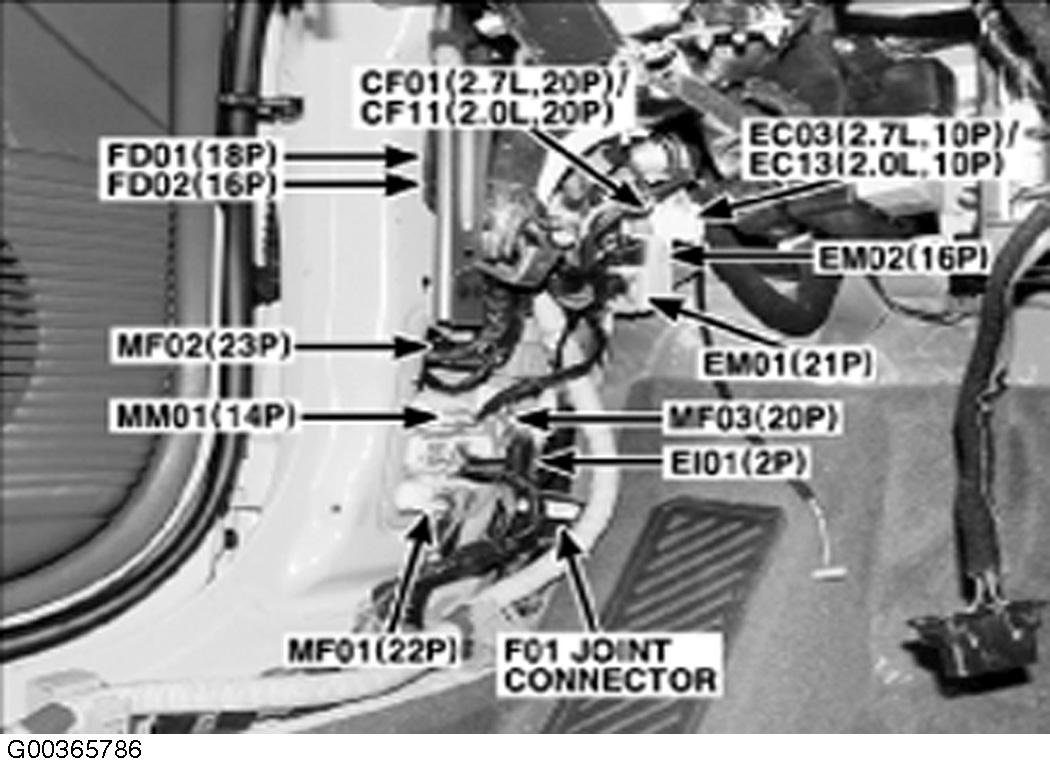

Fig 32: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 33: Top Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

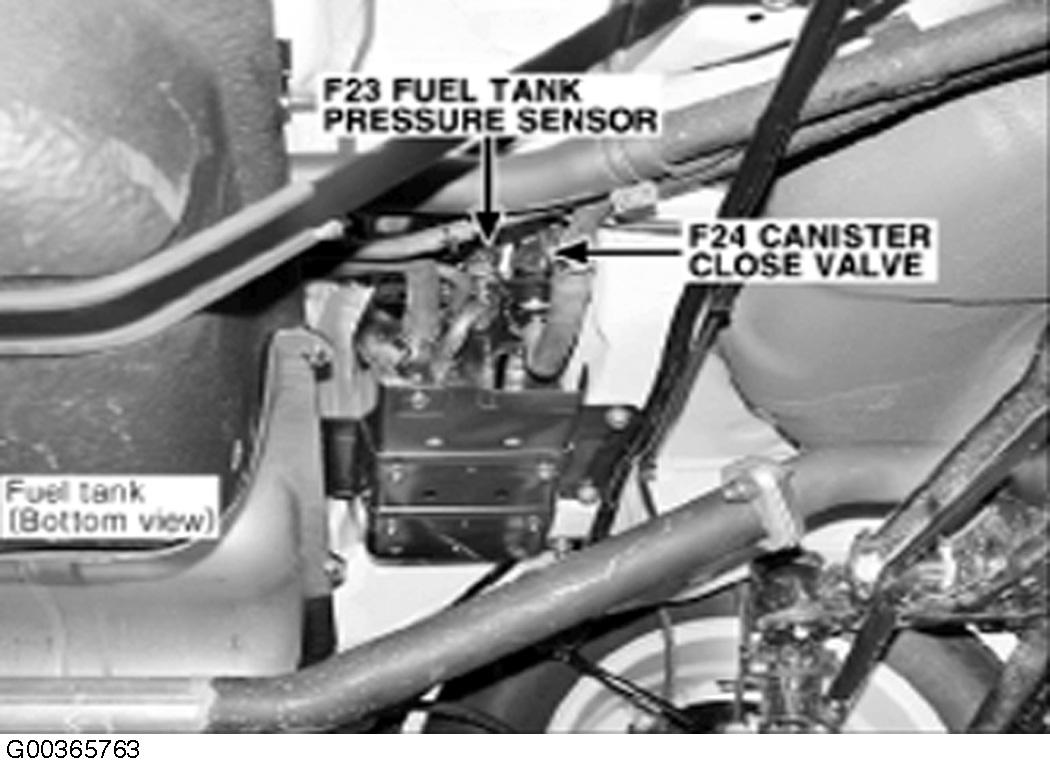

Fig 34: Rear Underside Of Vehicle
Courtesy of HYUNDAI MOTOR CO.

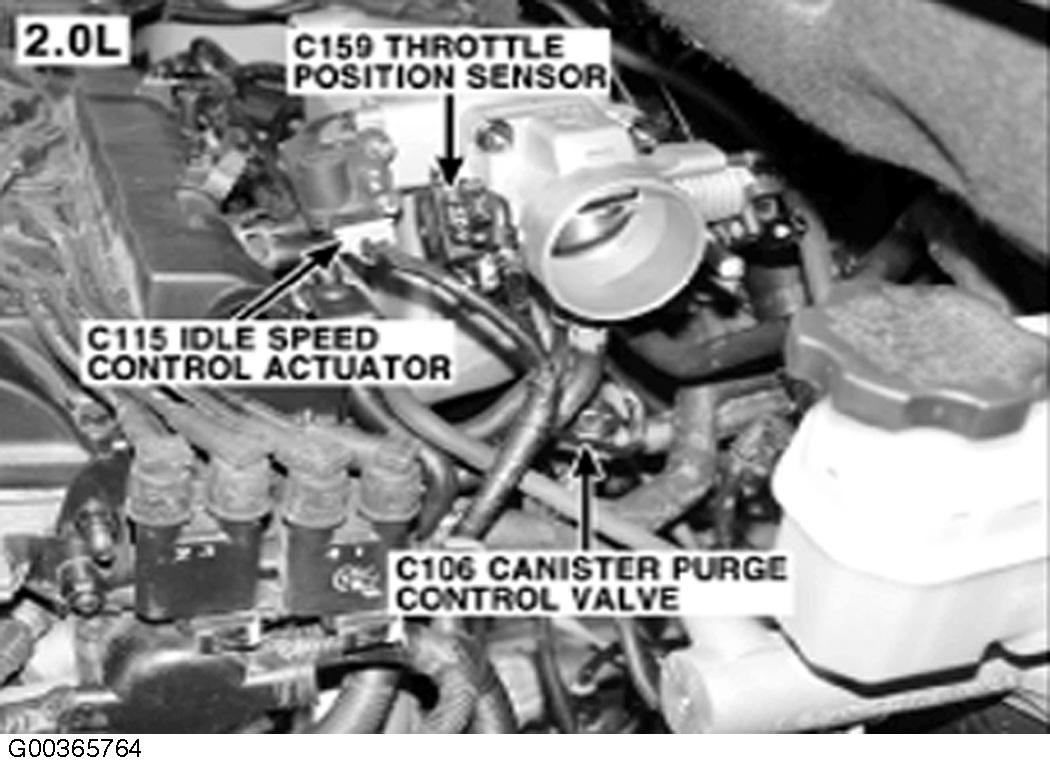

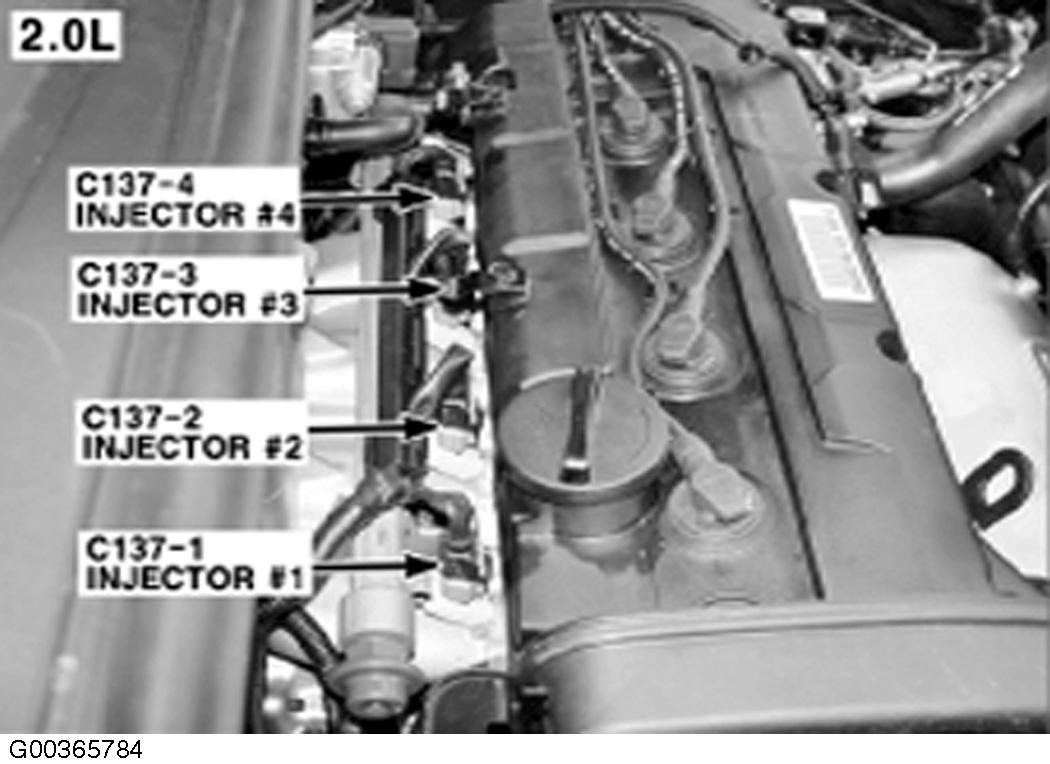

Fig 35: Top Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.

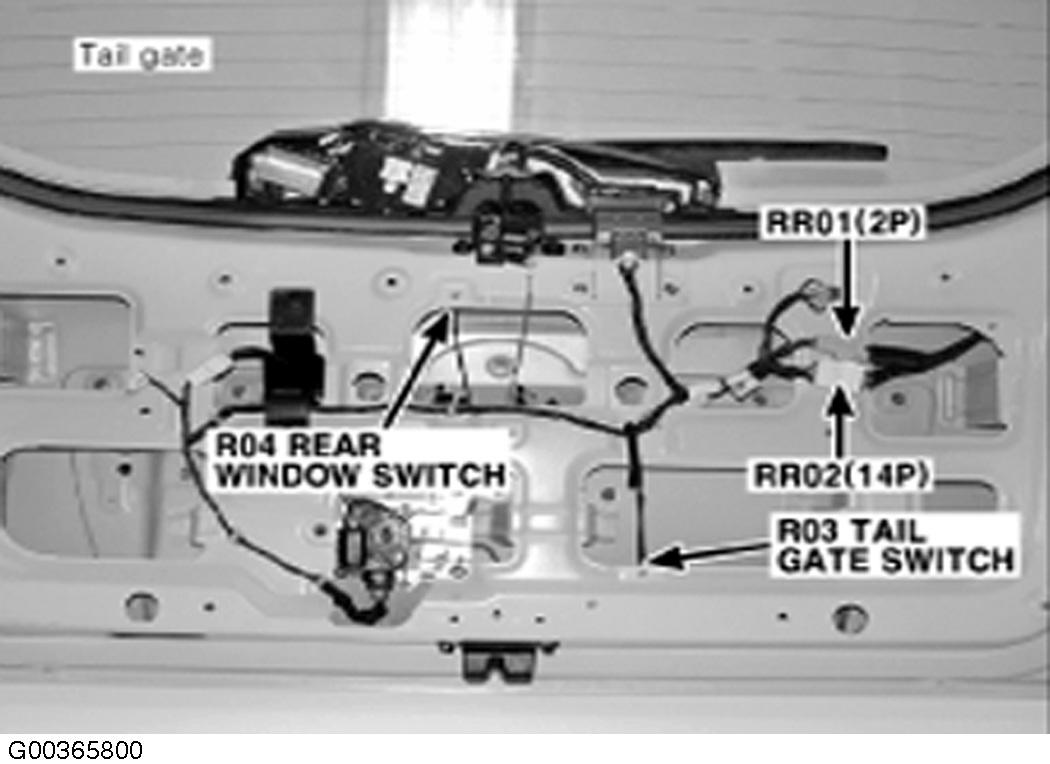

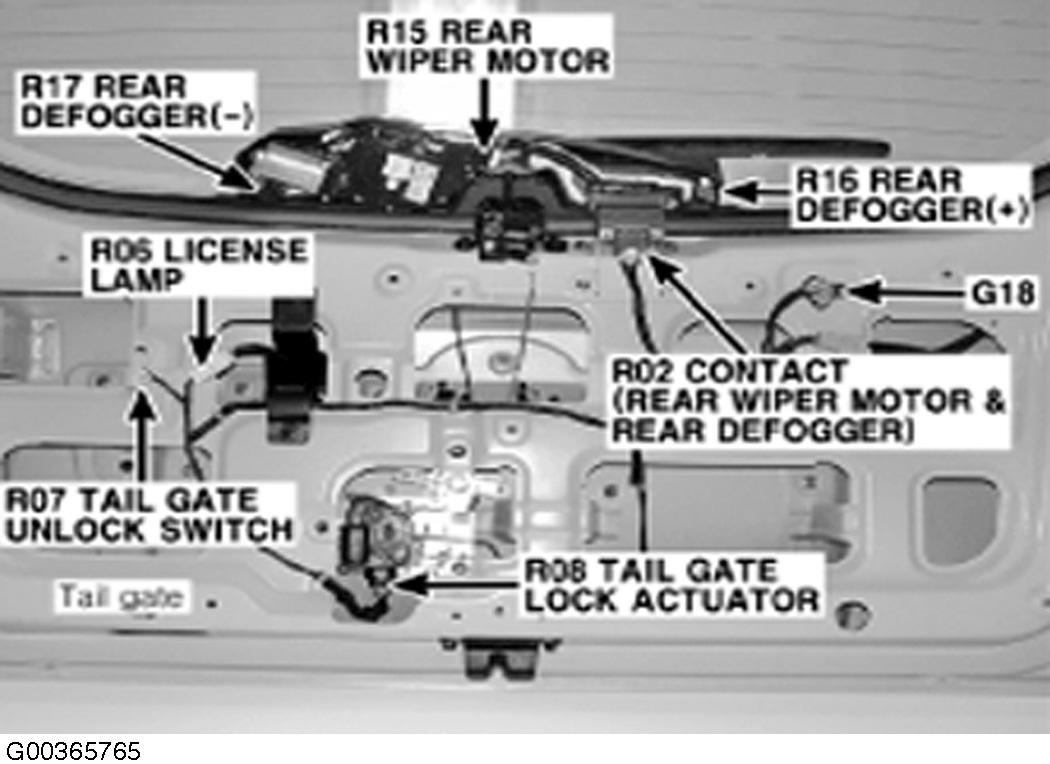

Fig 36: Tail Gate
Courtesy of HYUNDAI MOTOR CO.
Fig 37: Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 38: Top Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.

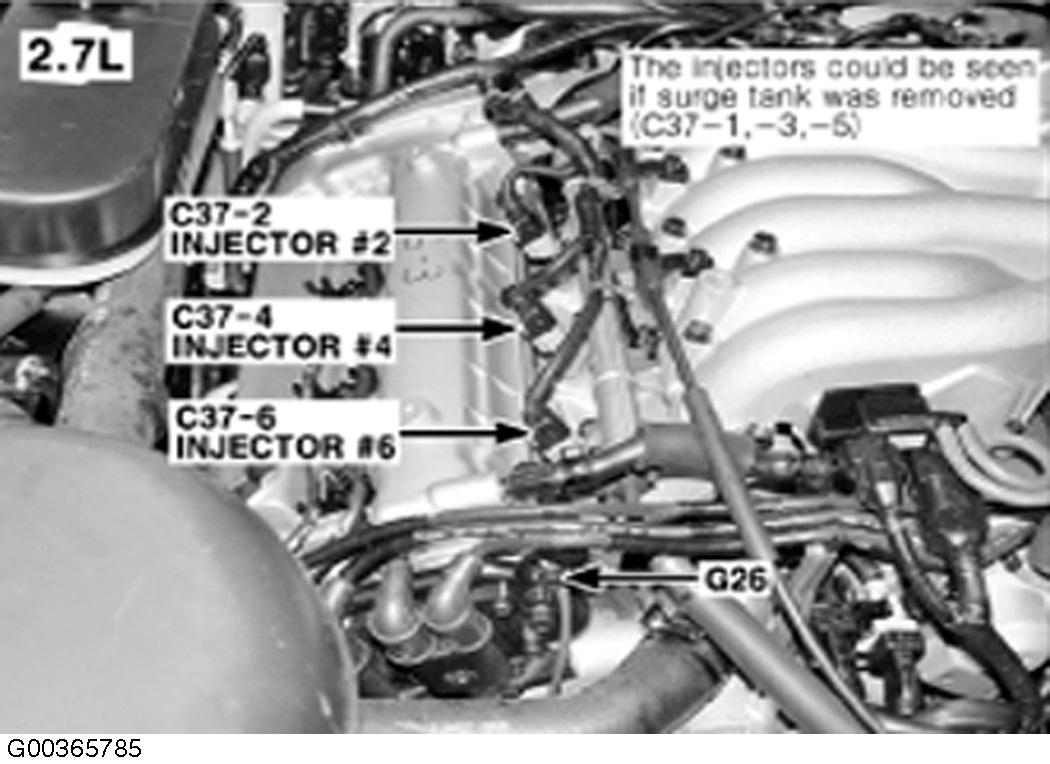

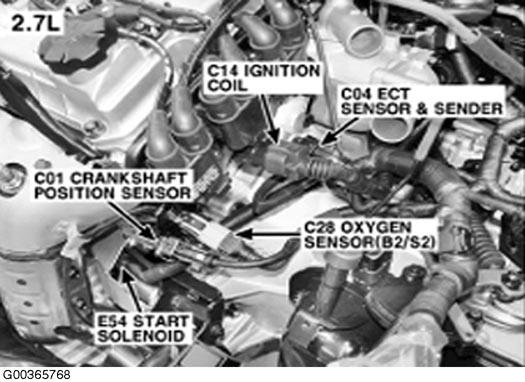

Fig 39: Top Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.

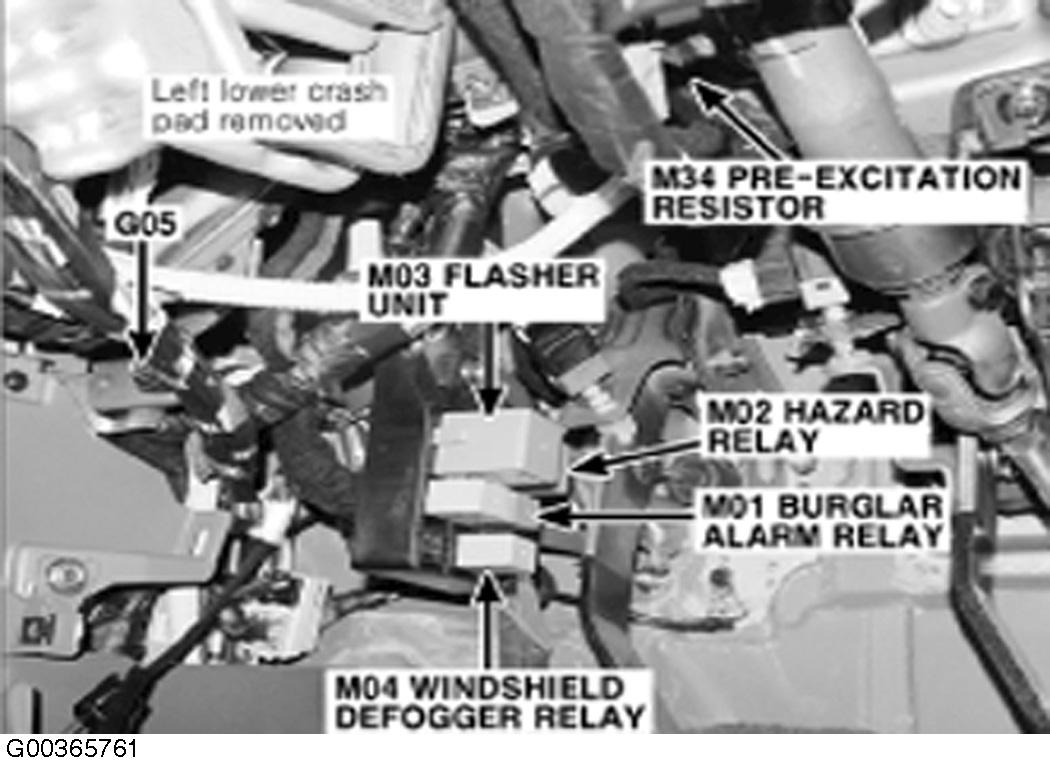

Fig 40: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

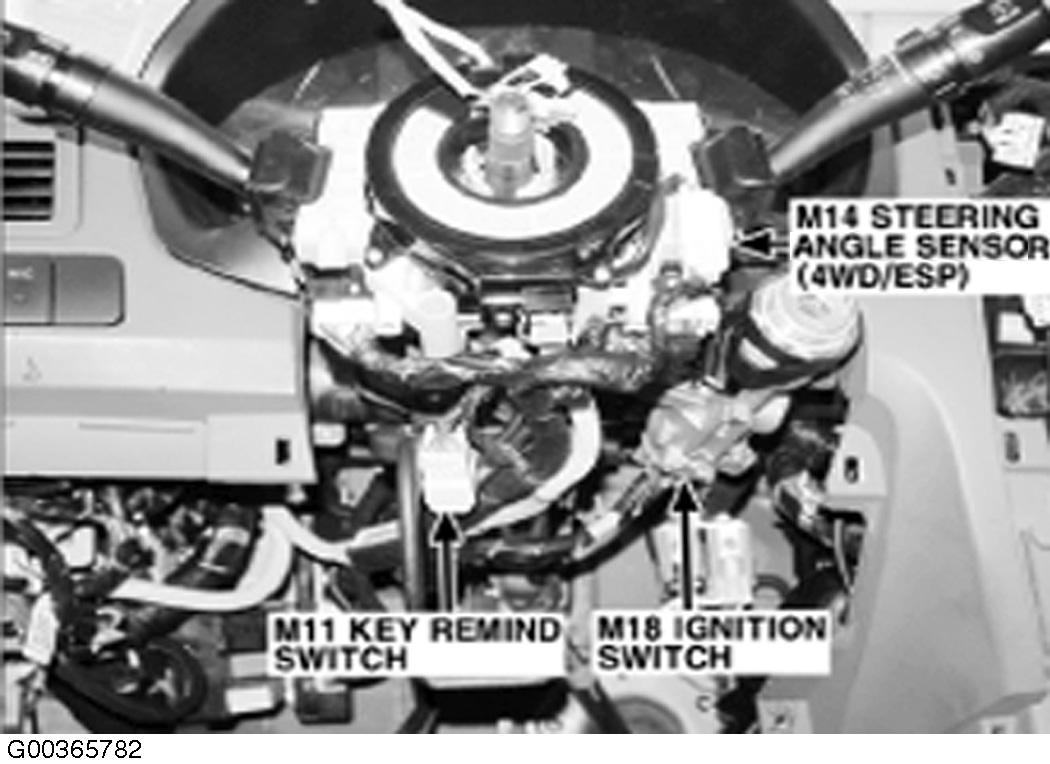

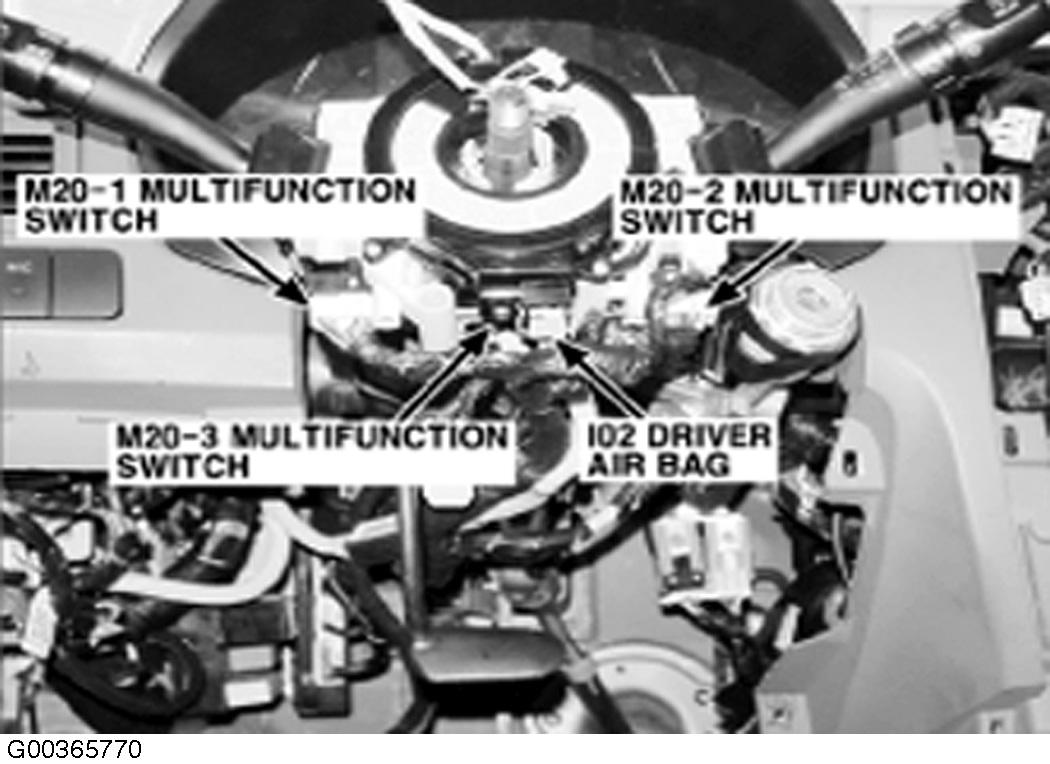

Fig 41: Top Of Steering Column
Courtesy of HYUNDAI MOTOR CO.

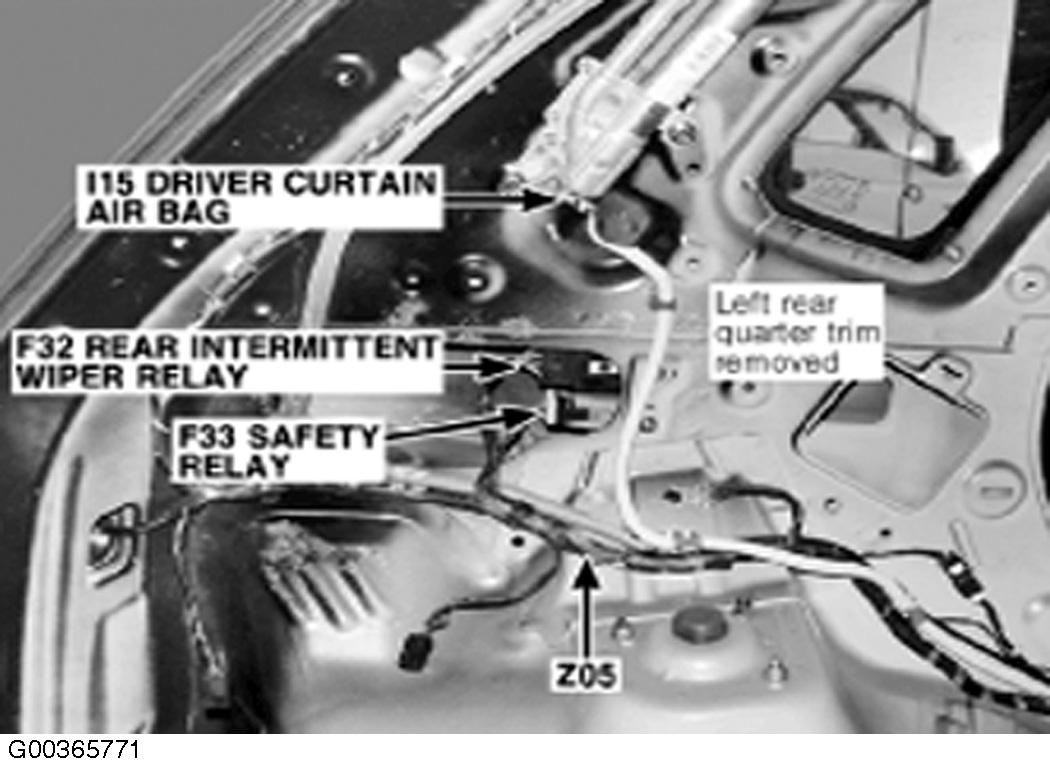

Fig 42: Left Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.

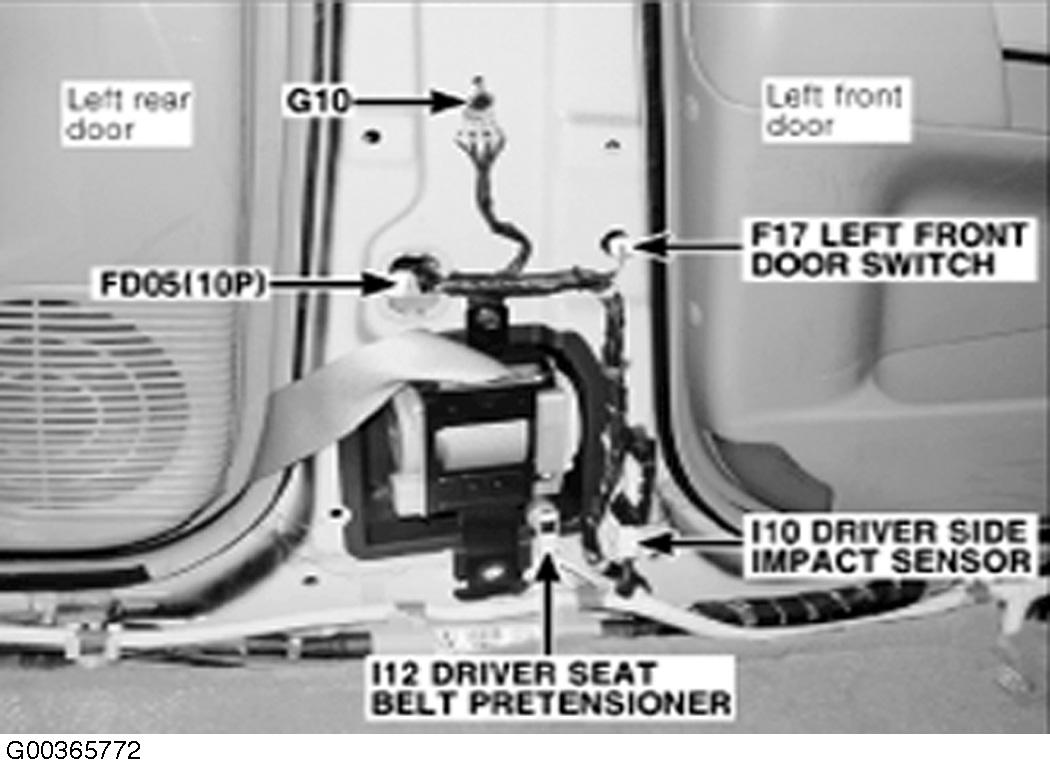

Fig 43: Left "B" Pillar
Courtesy of HYUNDAI MOTOR CO.

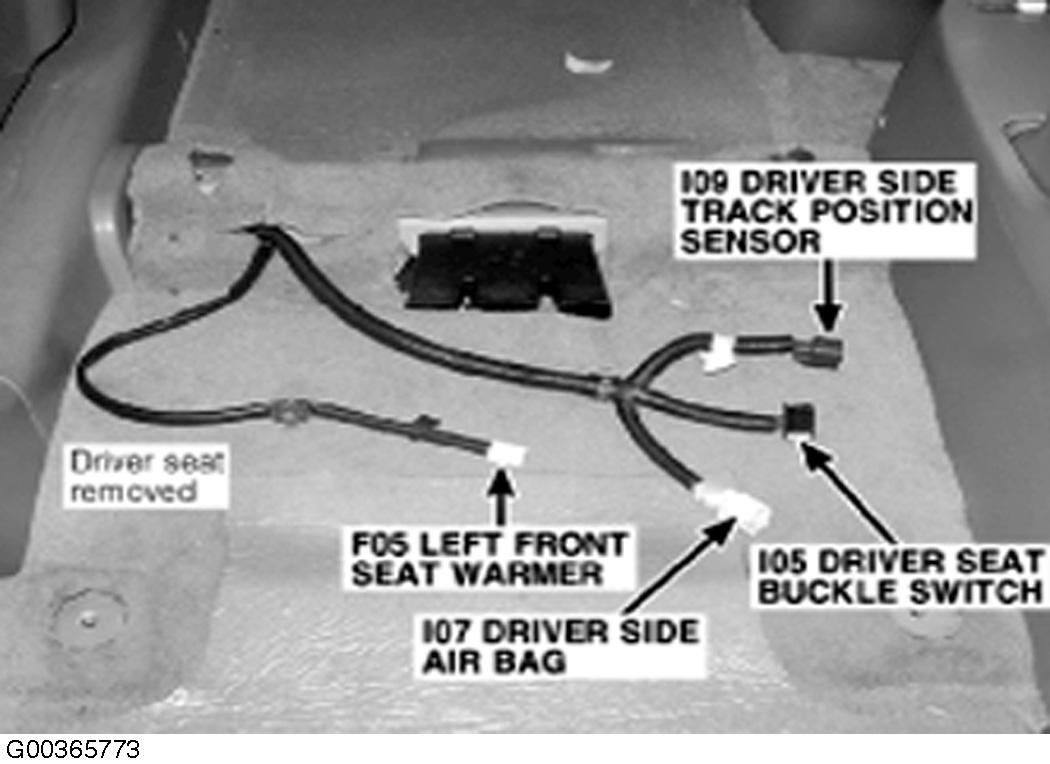

Fig 44: Left Front Floor
Courtesy of HYUNDAI MOTOR CO.
Fig 45: Top Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.

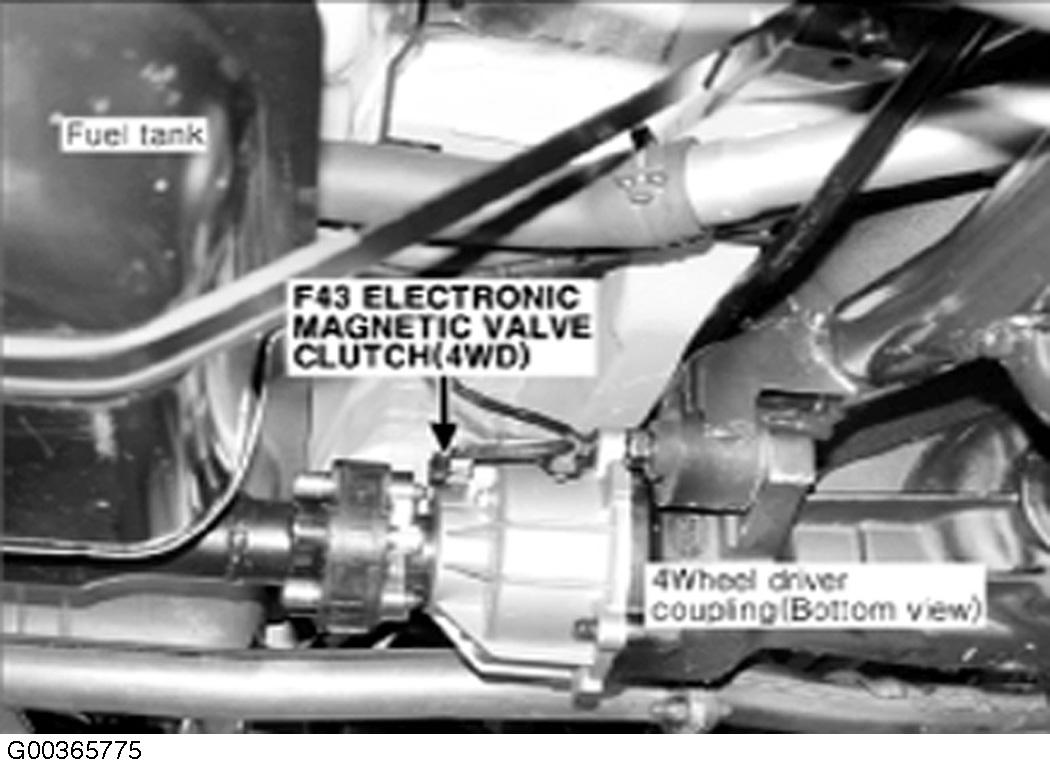

Fig 46: Rear Underside Of Vehicle
Courtesy of HYUNDAI MOTOR CO.
Fig 47: E/R Fuse & Relay Box
Courtesy of HYUNDAI MOTOR CO.

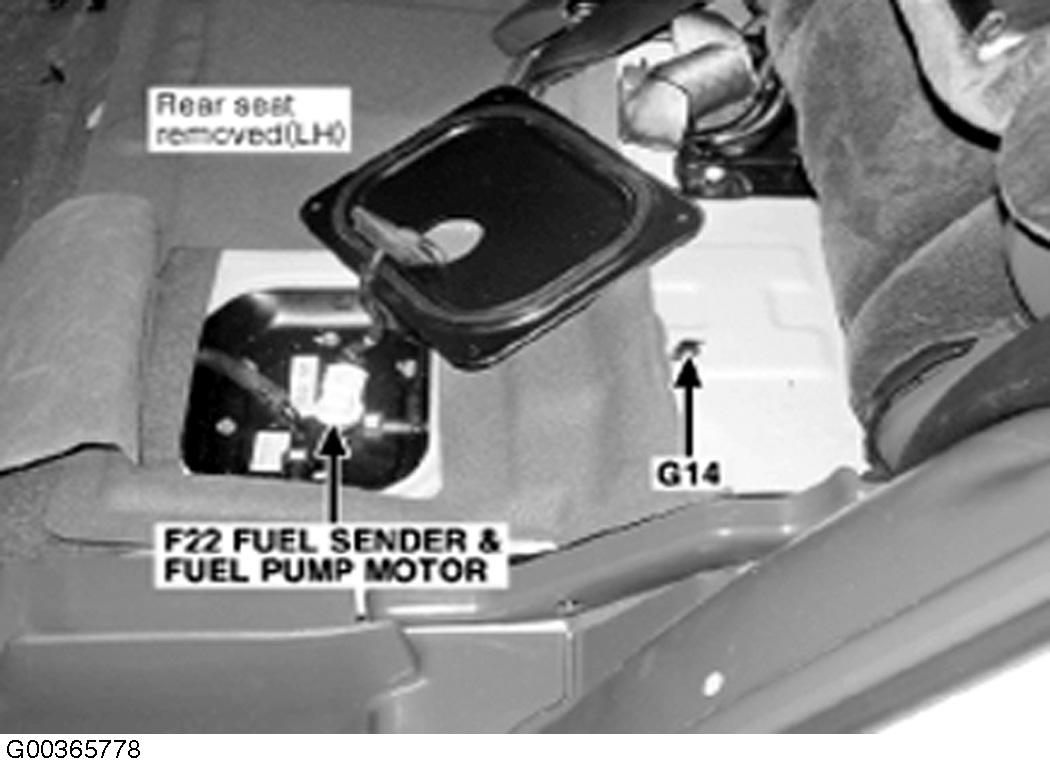

Fig 48: Below Center Of Rear Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 49: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

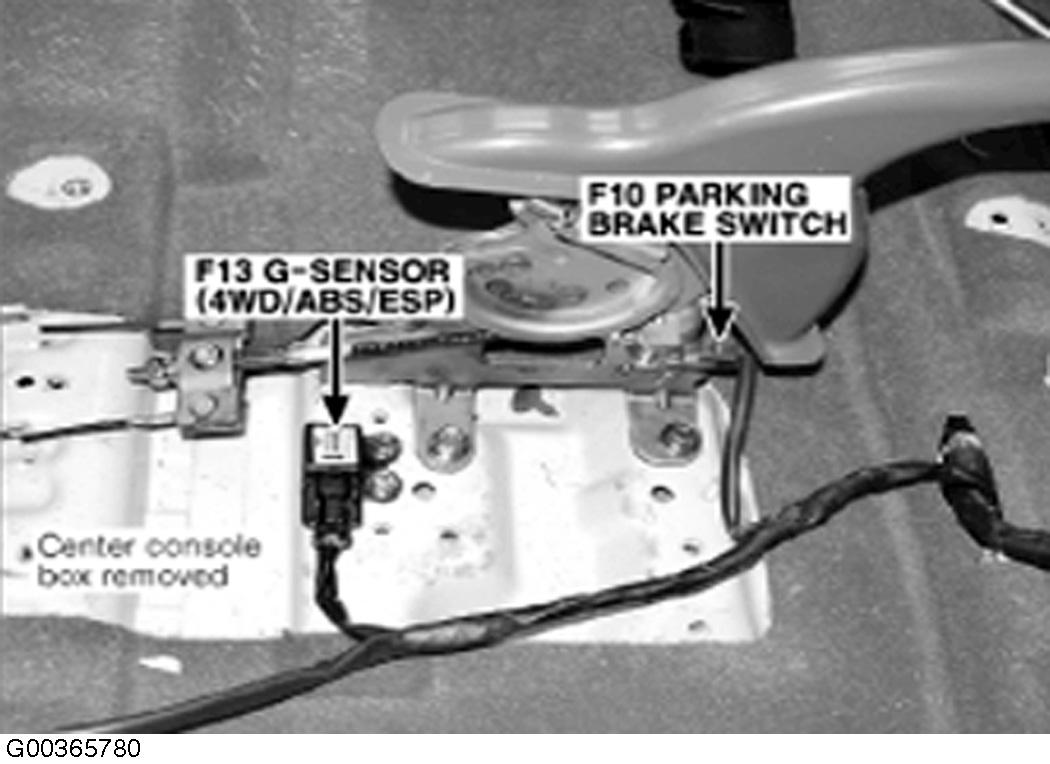

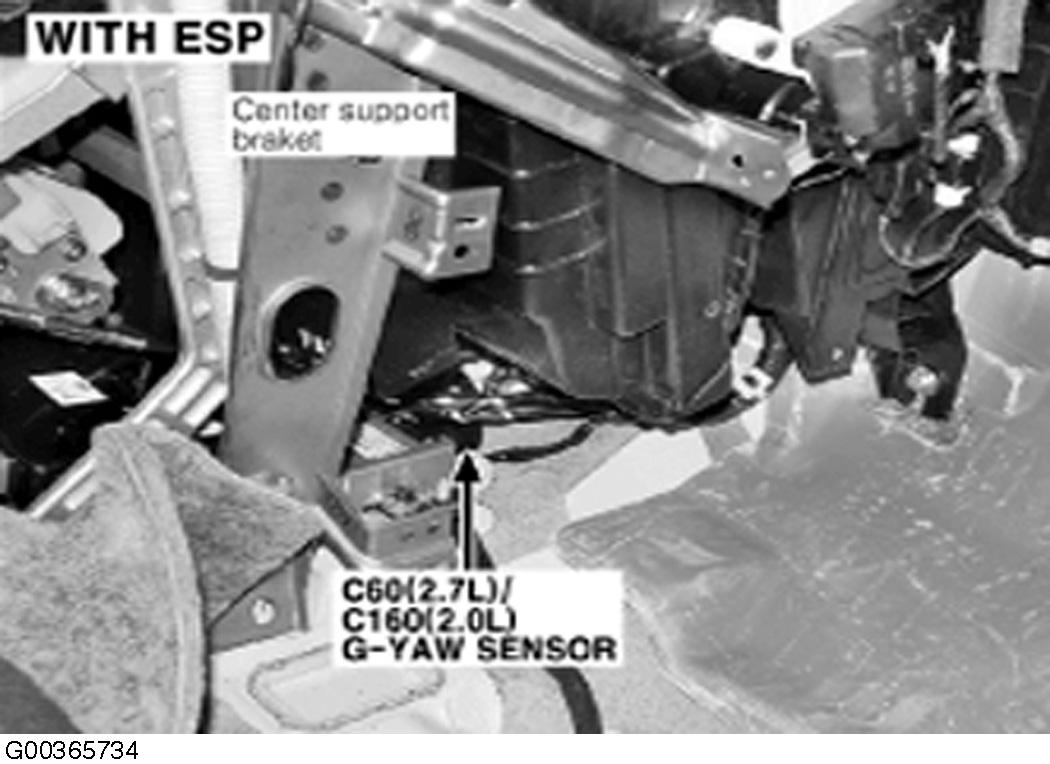

Fig 50: Under Center Console
Courtesy of HYUNDAI MOTOR CO.

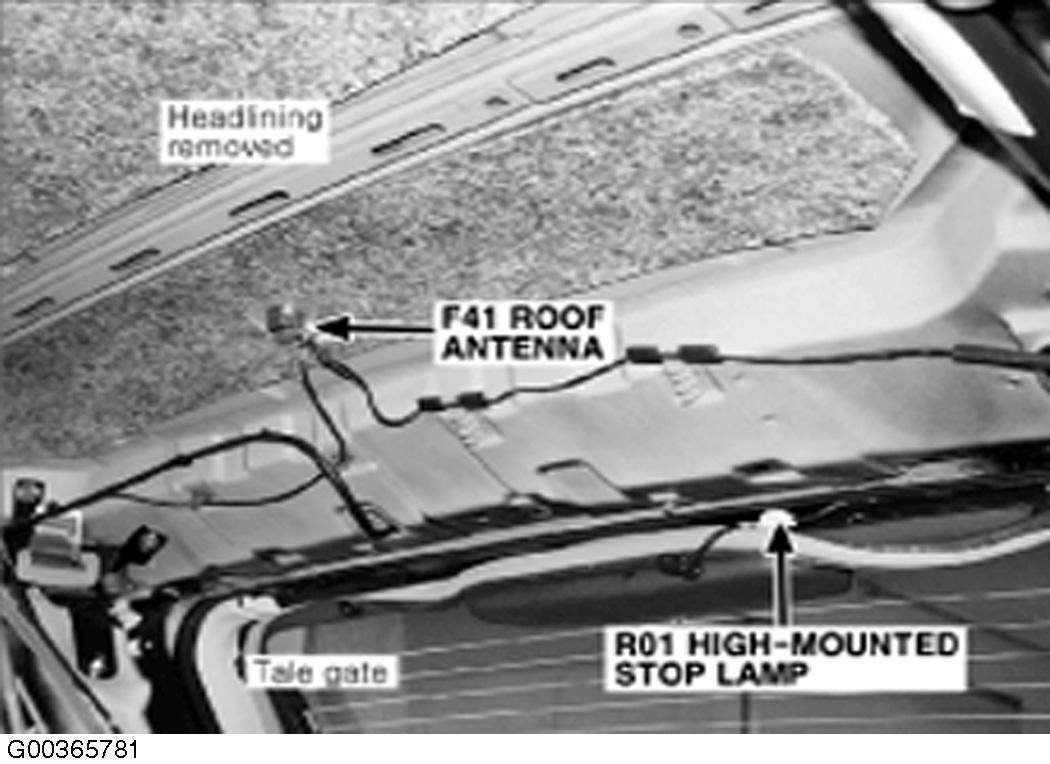

Fig 51: Rear Of Roof
Courtesy of HYUNDAI MOTOR CO.
Fig 52: Top Of Steering Column
Courtesy of HYUNDAI MOTOR CO.
Fig 53: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 54: Top Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.
Fig 55: Top Right Side Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 56: Left Kick Panel
Courtesy of HYUNDAI MOTOR CO.
Fig 57: Right Kick Panel
Courtesy of HYUNDAI MOTOR CO.

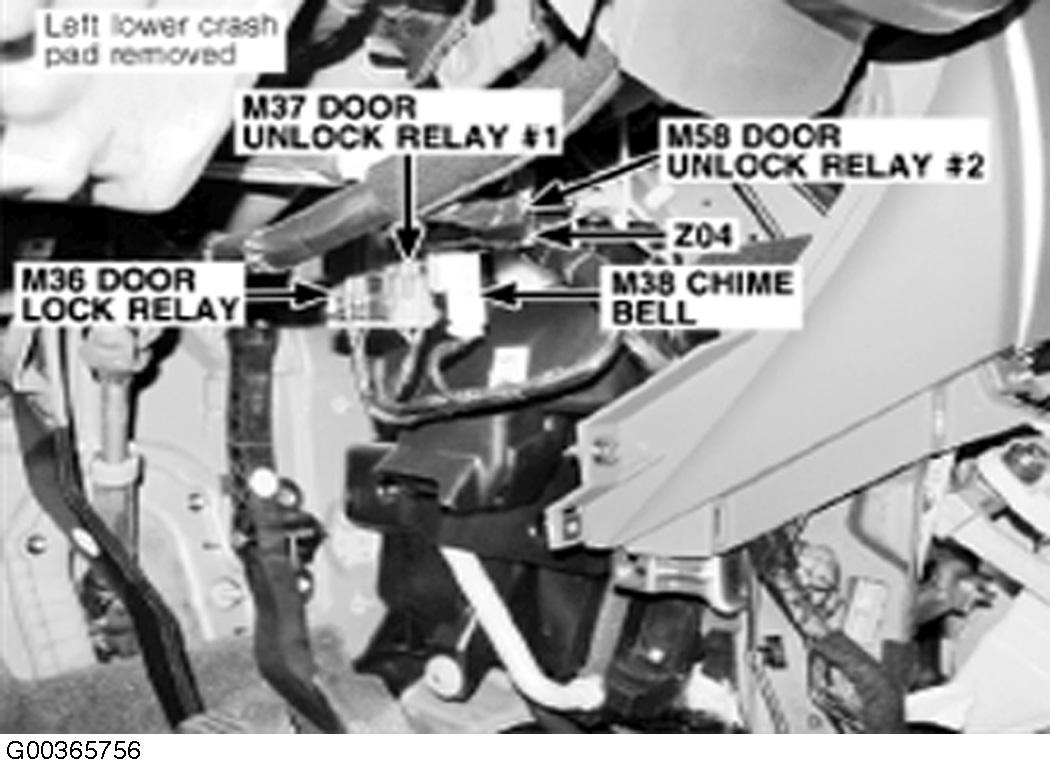

Fig 58: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 59: Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.
Fig 60: Left Front Door (Right Similar)
Courtesy of HYUNDAI MOTOR CO.
Fig 61: Left Rear Wheelwell
Courtesy of HYUNDAI MOTOR CO.

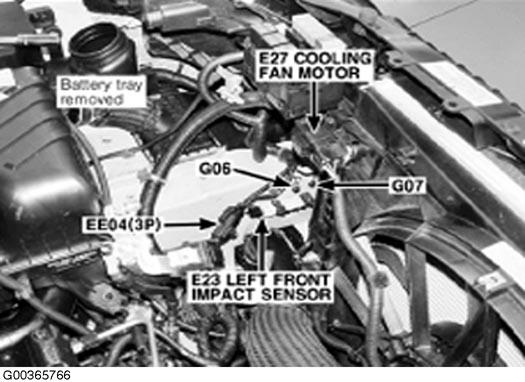

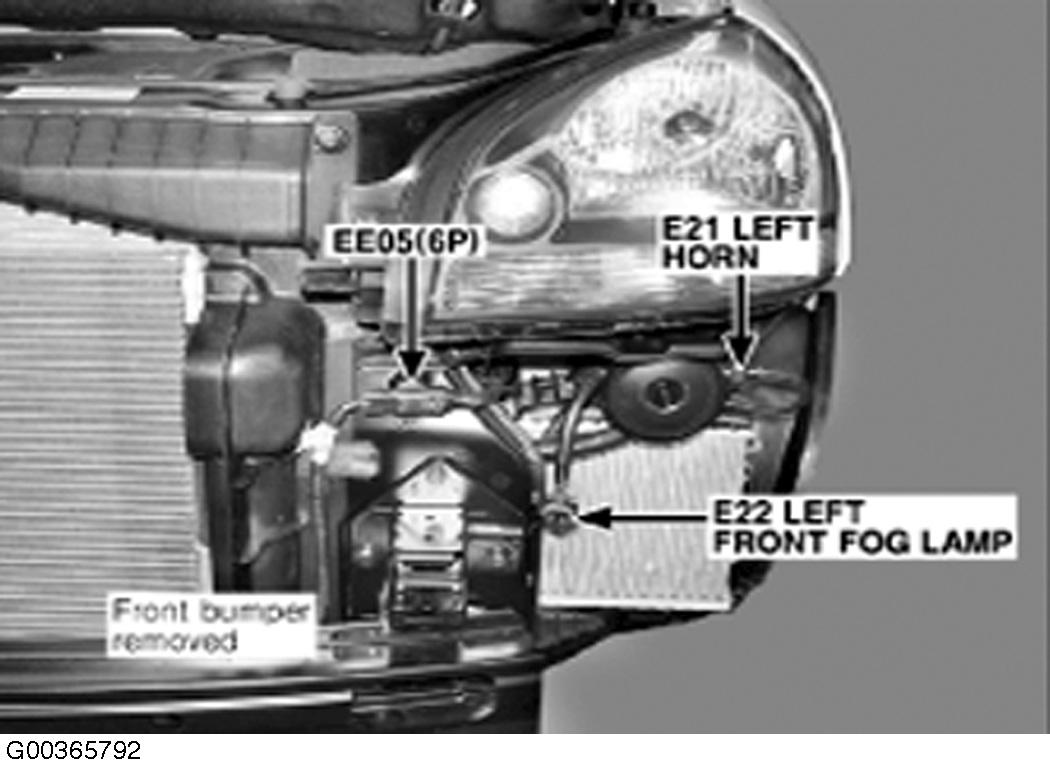

Fig 62: Left Front Corner Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 63: Rear Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 64: Right Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 65: Right Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

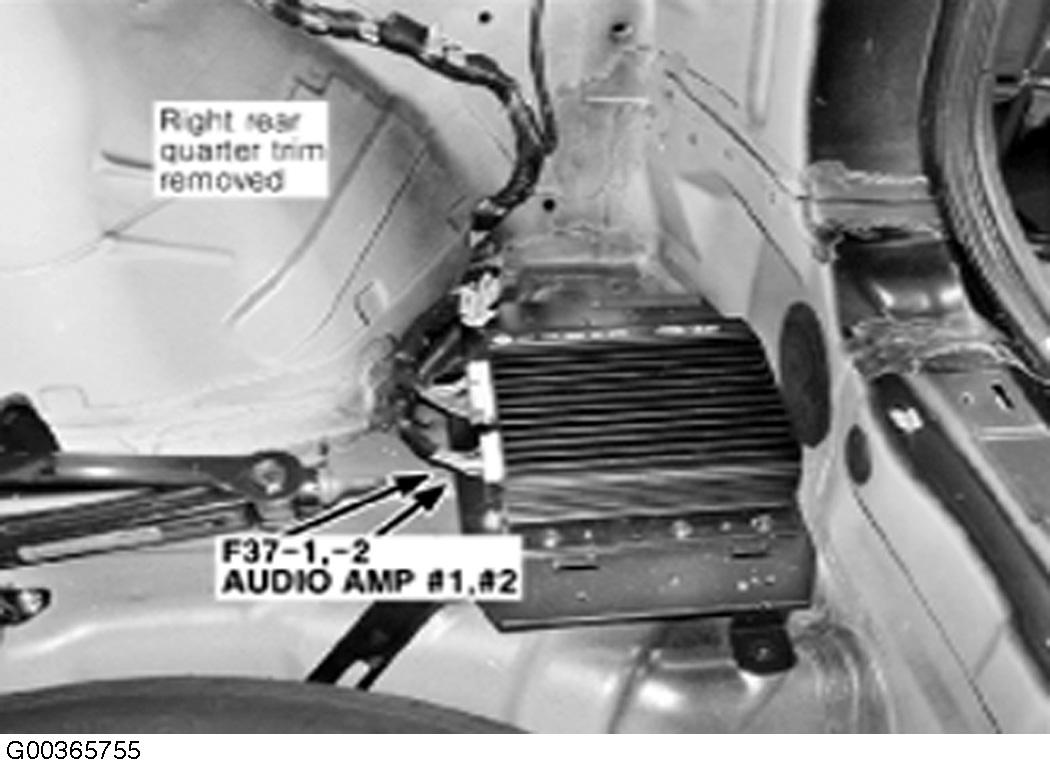

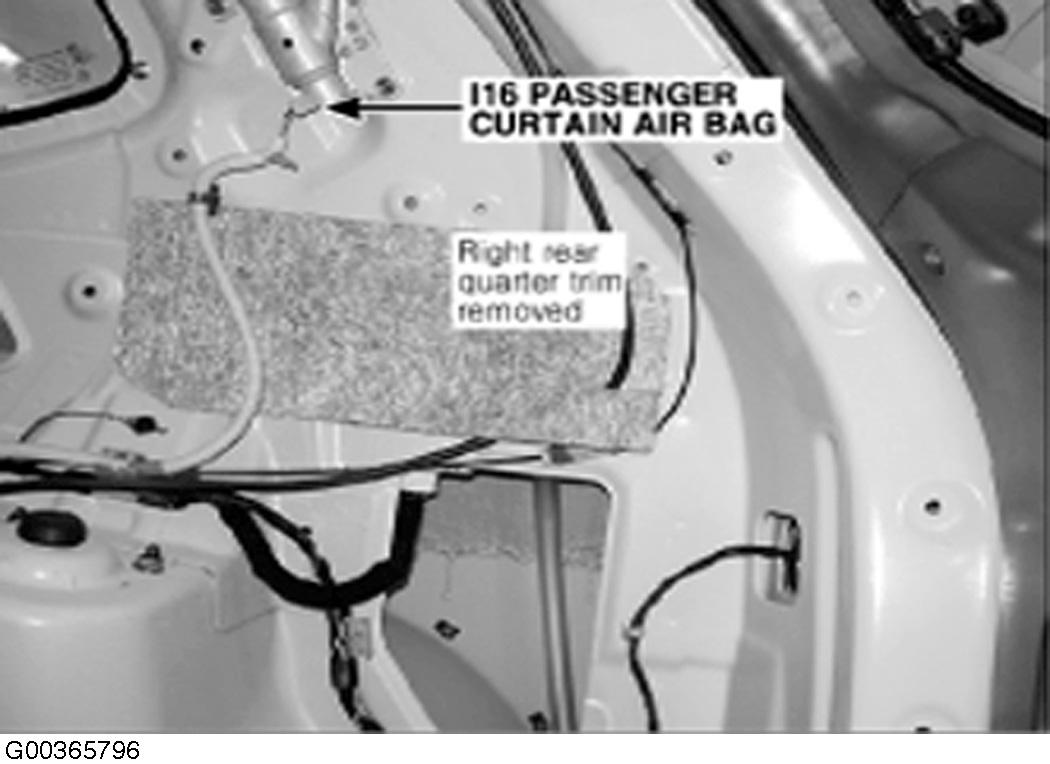

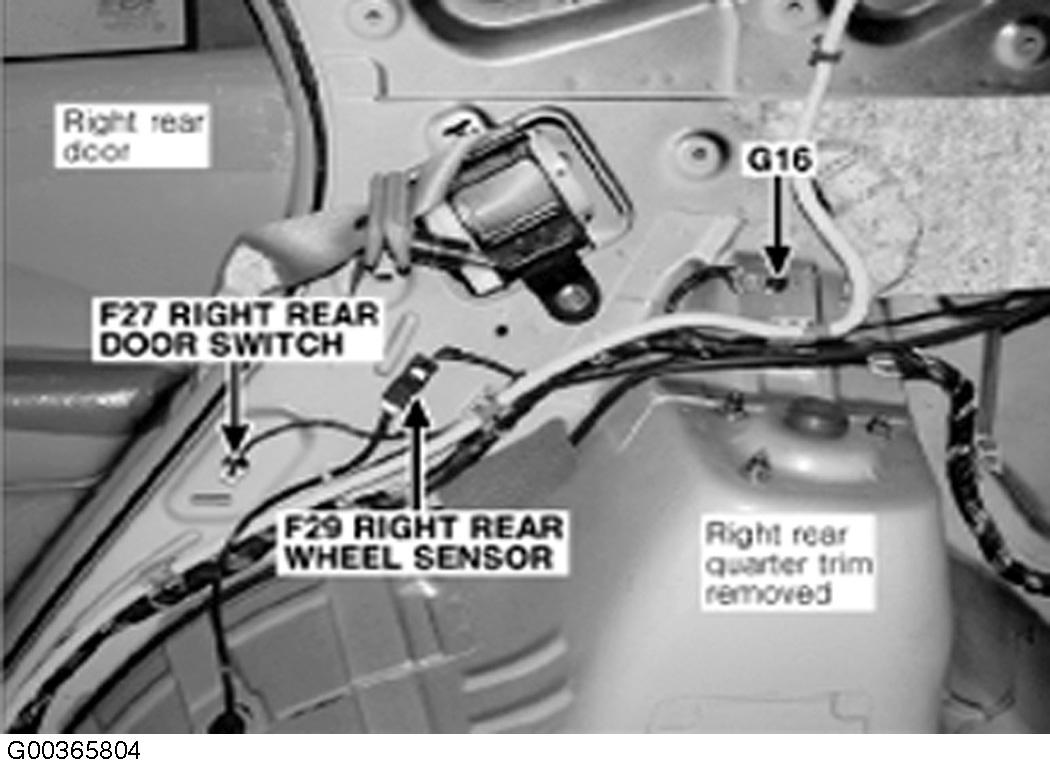

Fig 66: Right Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.
Fig 67: Right Front Floor
Courtesy of HYUNDAI MOTOR CO.
Fig 68: Left Rear Of Engine Compartment (2.0L)
Courtesy of HYUNDAI MOTOR CO.
Fig 69: Left Rear Of Engine Compartment (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 70: Tail Gate
Courtesy of HYUNDAI MOTOR CO.

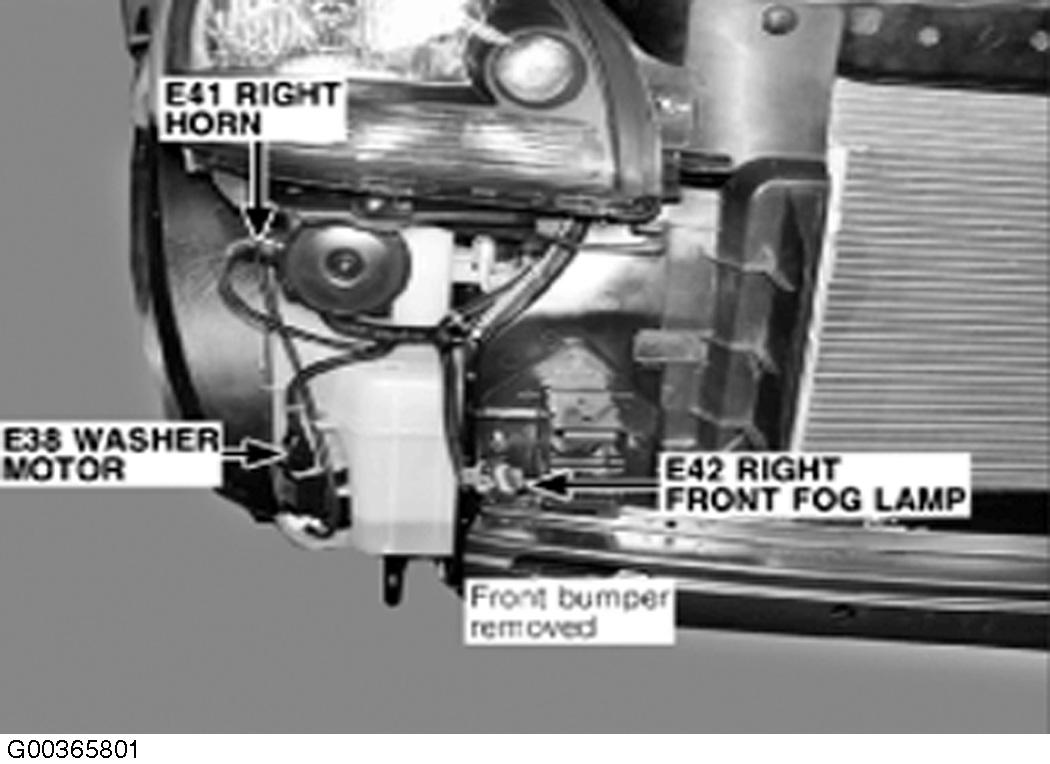

Fig 71: Right Front Corner Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.

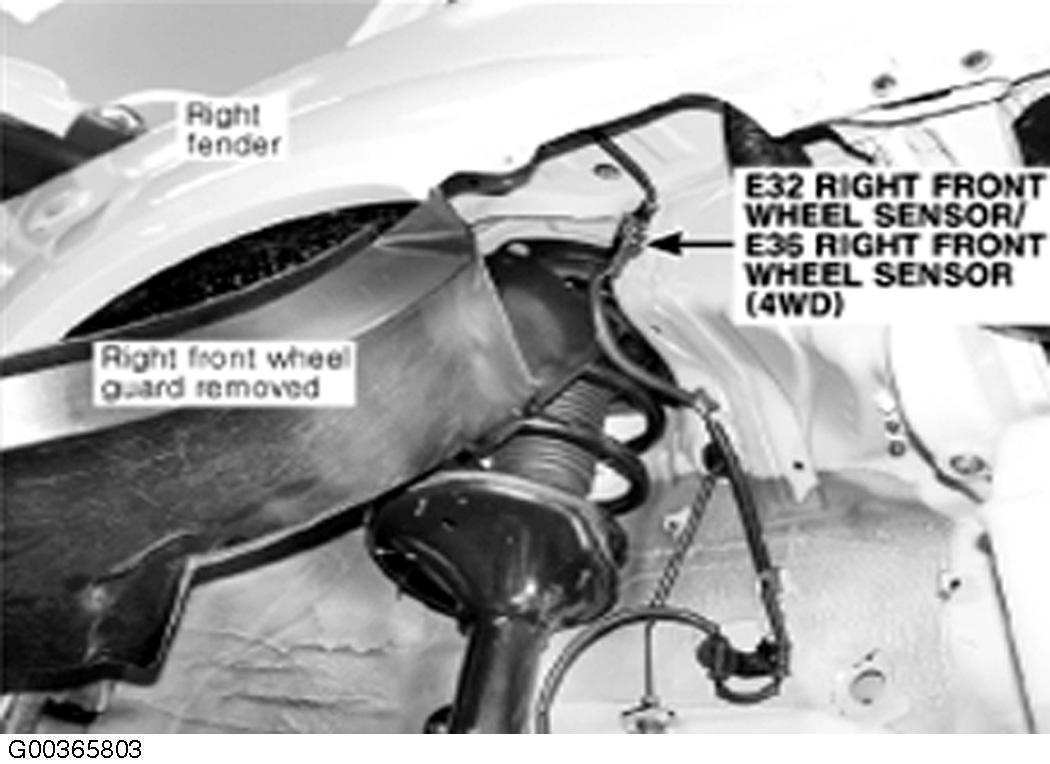

Fig 72: Right Front Wheelwell
Courtesy of HYUNDAI MOTOR CO.
Fig 73: Right Rear Quarterpanel
Courtesy of HYUNDAI MOTOR CO.

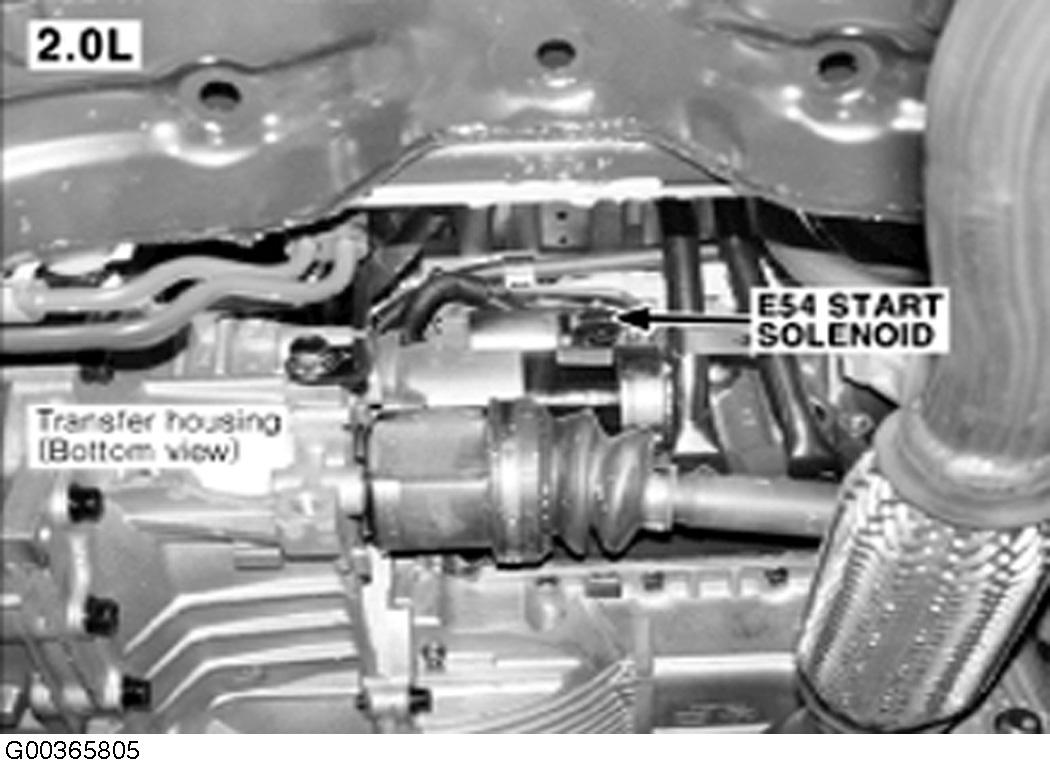

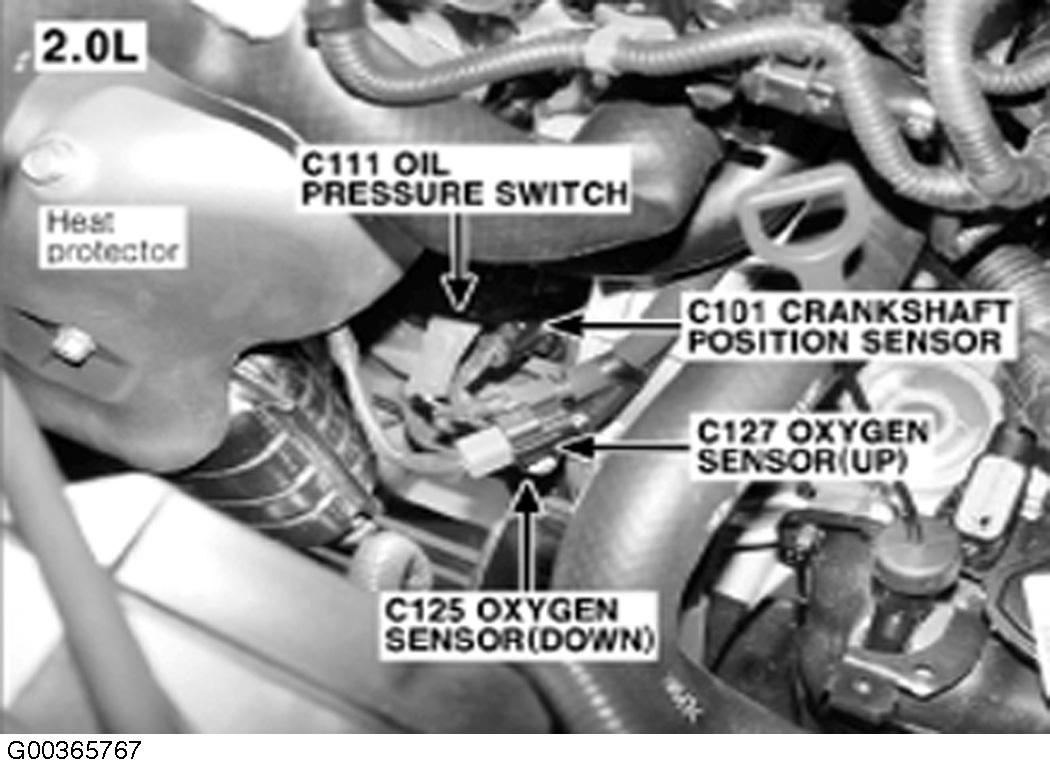

Fig 74: Rear Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.

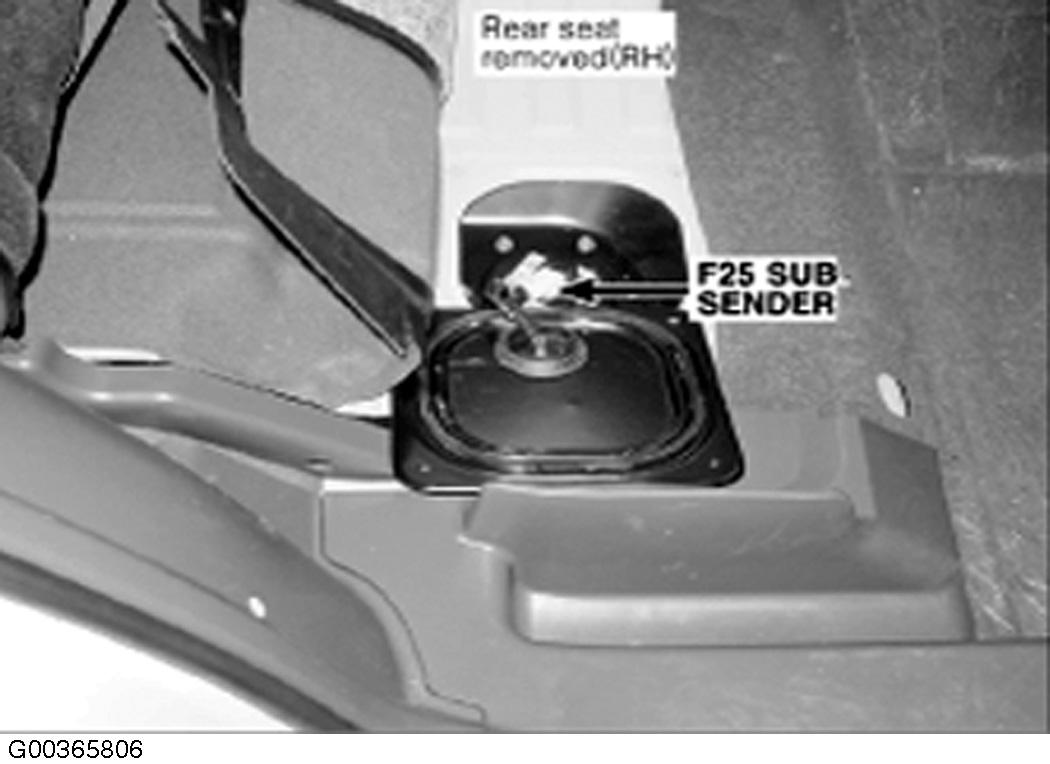

Fig 75: Top Of Fuel Tank
Courtesy of HYUNDAI MOTOR CO.
Fig 76: Front Of Roof
Courtesy of HYUNDAI MOTOR CO.
Fig 77: Under Center Console
Courtesy of HYUNDAI MOTOR CO.
Fig 78: Top Front Of Engine (2.7L)
Courtesy of HYUNDAI MOTOR CO.
Fig 79: Top Of Engine (2.0L)
Courtesy of HYUNDAI MOTOR CO.

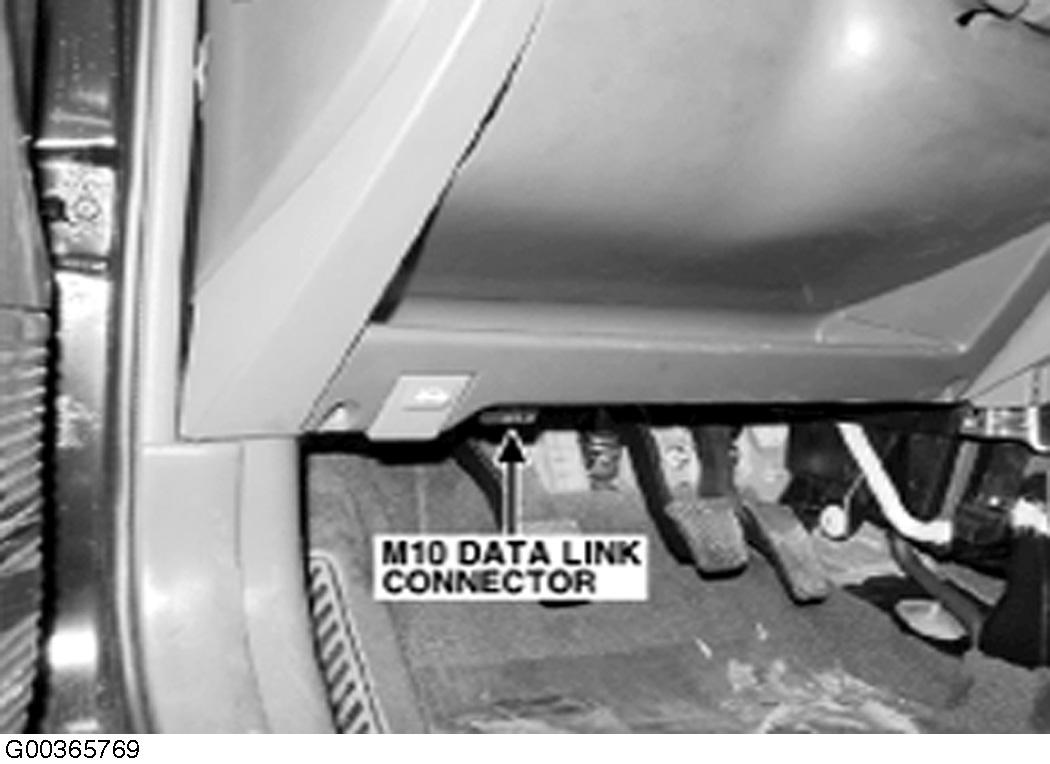

Fig 80: Under Left Side Of Dash
Courtesy of HYUNDAI MOTOR CO.

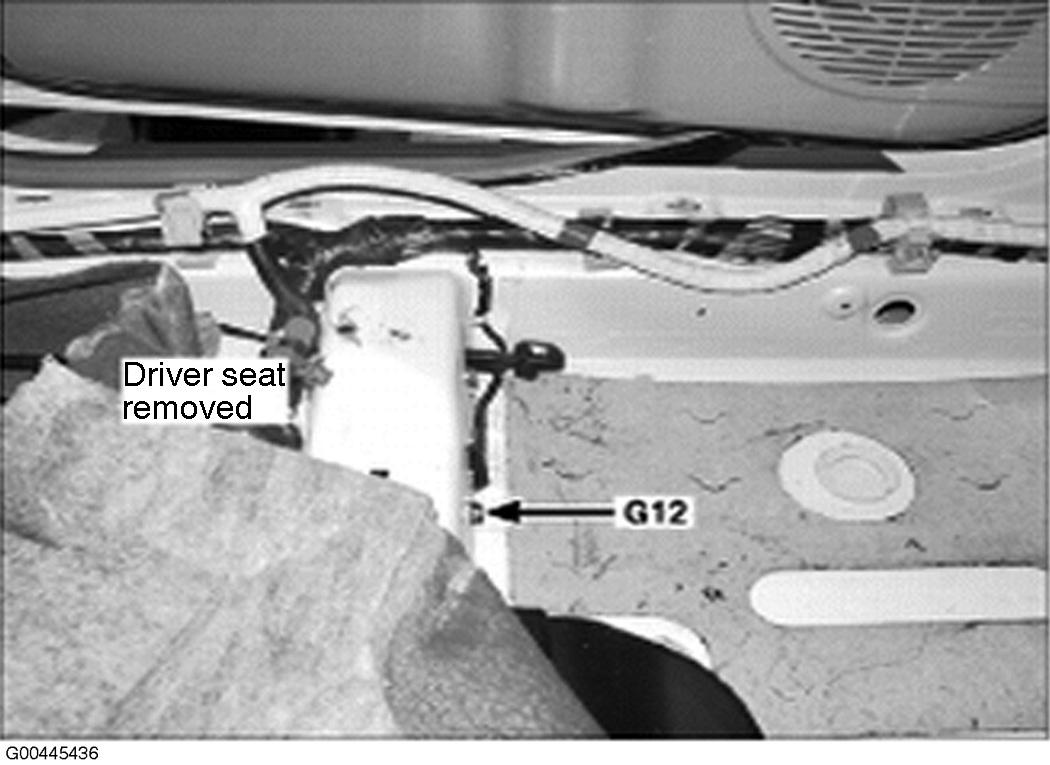

Fig 81: Below Driver's Seat
Courtesy of HYUNDAI MOTOR CO.

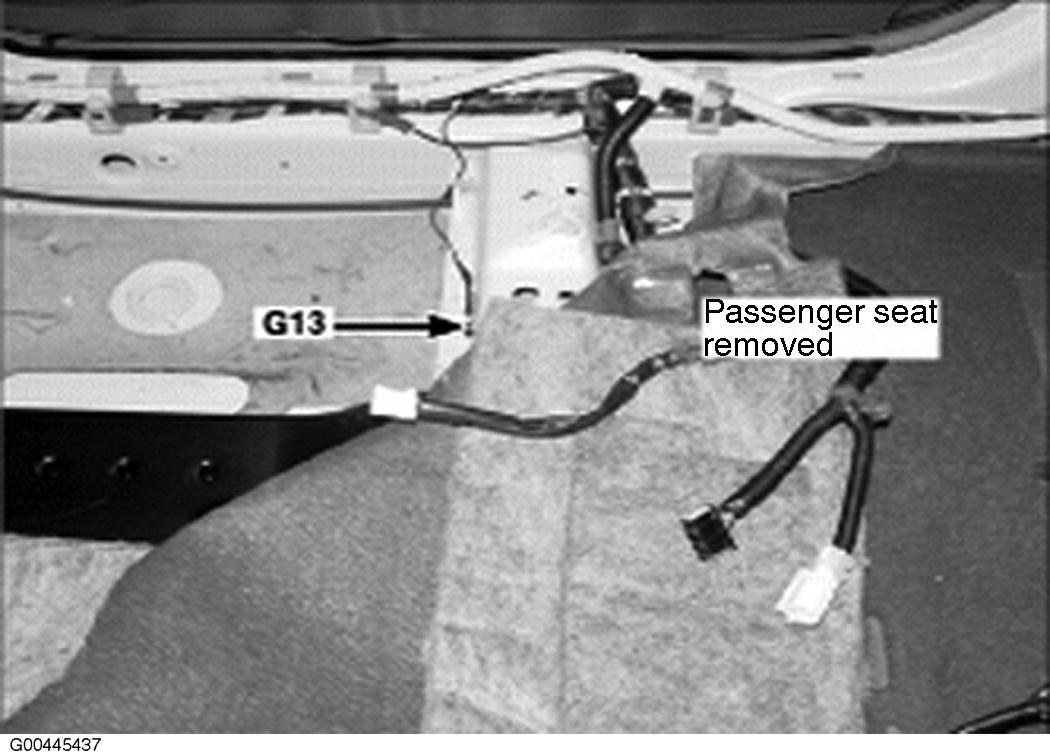

Fig 82: Below Passenger's Seat
Courtesy of HYUNDAI MOTOR CO.
Fig 83: Top Center Of Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 84: In Brake Fluid Reservoir
Courtesy of HYUNDAI MOTOR CO.
Fig 85: Left Front Of Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 86: Left Front Of Engine
Courtesy of HYUNDAI MOTOR CO.
Fig 87: In Exhaust Manifold
Courtesy of HYUNDAI MOTOR CO.
Fig 88: Right Side Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 89: Right Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
Fig 90: In Front Of Radiator
Courtesy of HYUNDAI MOTOR CO.
Fig 91: Front Of Engine Compartment
Courtesy of HYUNDAI MOTOR CO.
