Component Location

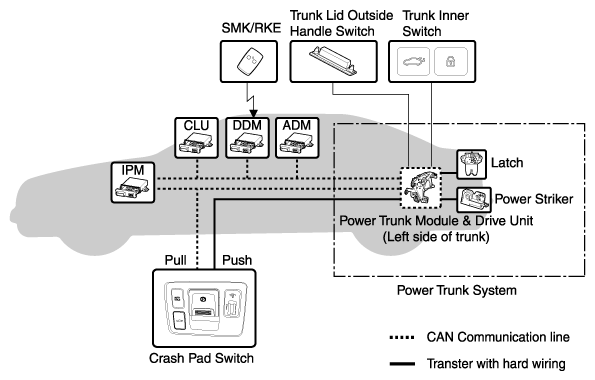

Fig 1: Power Trunk Module Communication Diagram
G10387324Courtesy of HYUNDAI MOTOR AMERICA

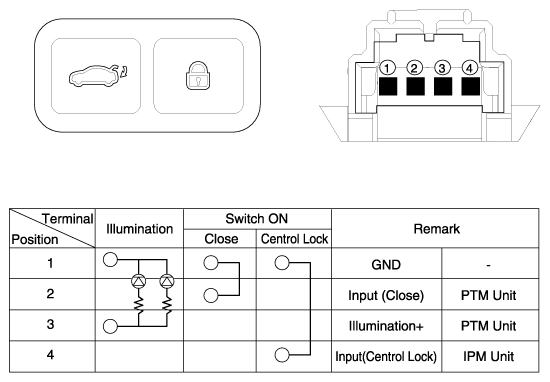

Fig 2: Power Trunk Module Connector Terminals And Continuity Chart
G10387325Courtesy of HYUNDAI MOTOR AMERICA
