Exploded View With Torque Specifications

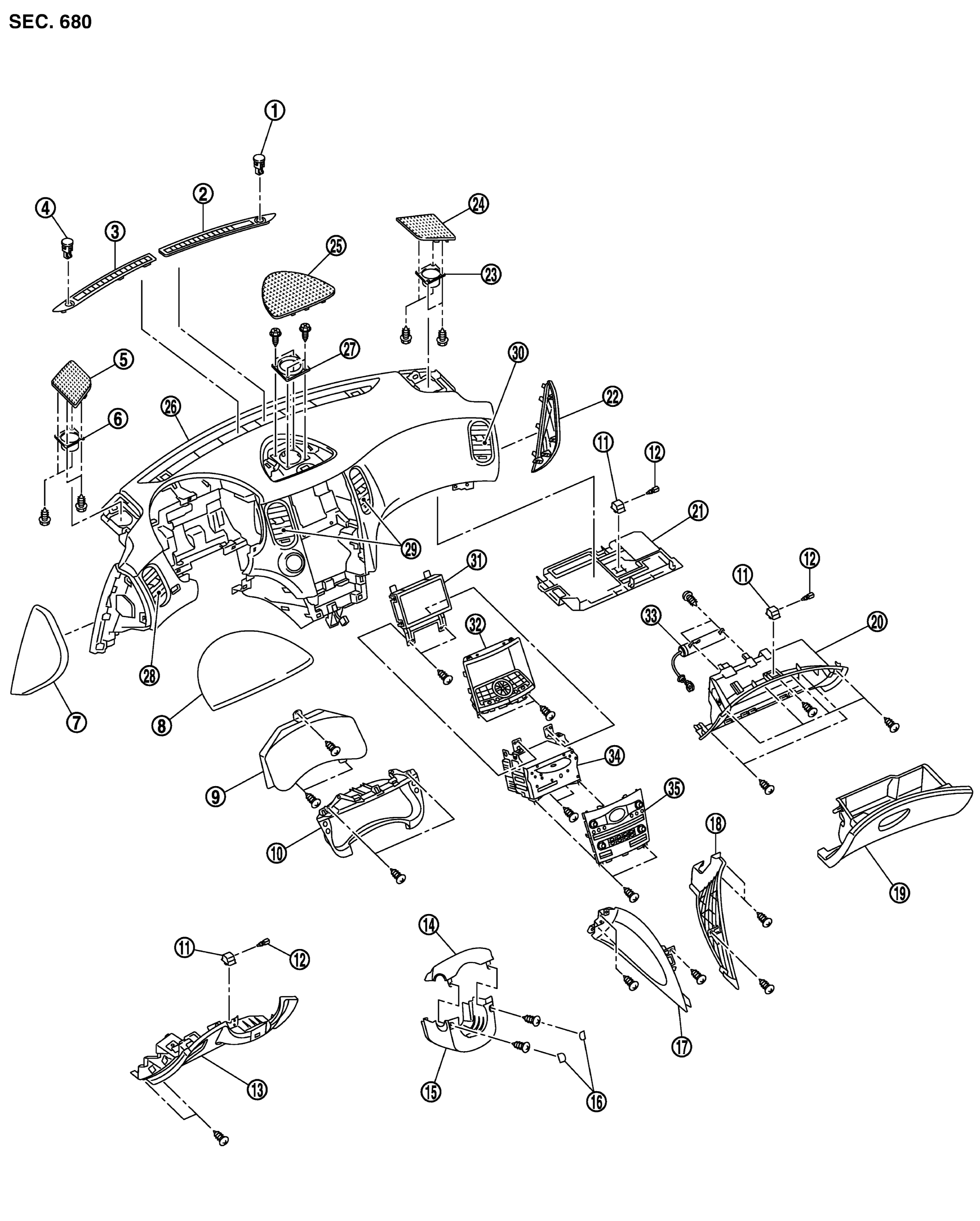

GNSJMJIA1611ZZ-611Courtesy of NISSAN NORTH AMERICA, INC.
1. Optical sensor 2. Front defroster grille RH 3. Front defroster grille LH
4. Sunload sensor 5. Speaker grille LH 6. Front squawker LH
7. Instrument side finisher LH 8. Cluster lid A (upper) 9. Combination meter
10. Cluster lid A 11. Illumination lamp 12. Socket and bulb
13. Instrument lower panel LH 14. Steering column upper cover 15. Steering column lower cover
16. Steering column mask 17. Instrument side panel LH 18. Instrument side panel RH
19. Glove box assembly 20. Instrument lower panel RH 21. Instrument lower cover
22. Instrument side finisher RH 23. Front squawker RH 24. Speaker grille RH
25. Center speaker grille 26. Instrument panel assembly 27. Center speaker
28. Side ventilator grille LH 29. Center ventilator grille 30. Side ventilator grille RH
31. Display unit 32. Cluster lid D 33. Glove box dumper
34. AV C/U (audio unit) 35. Cluster lid C
