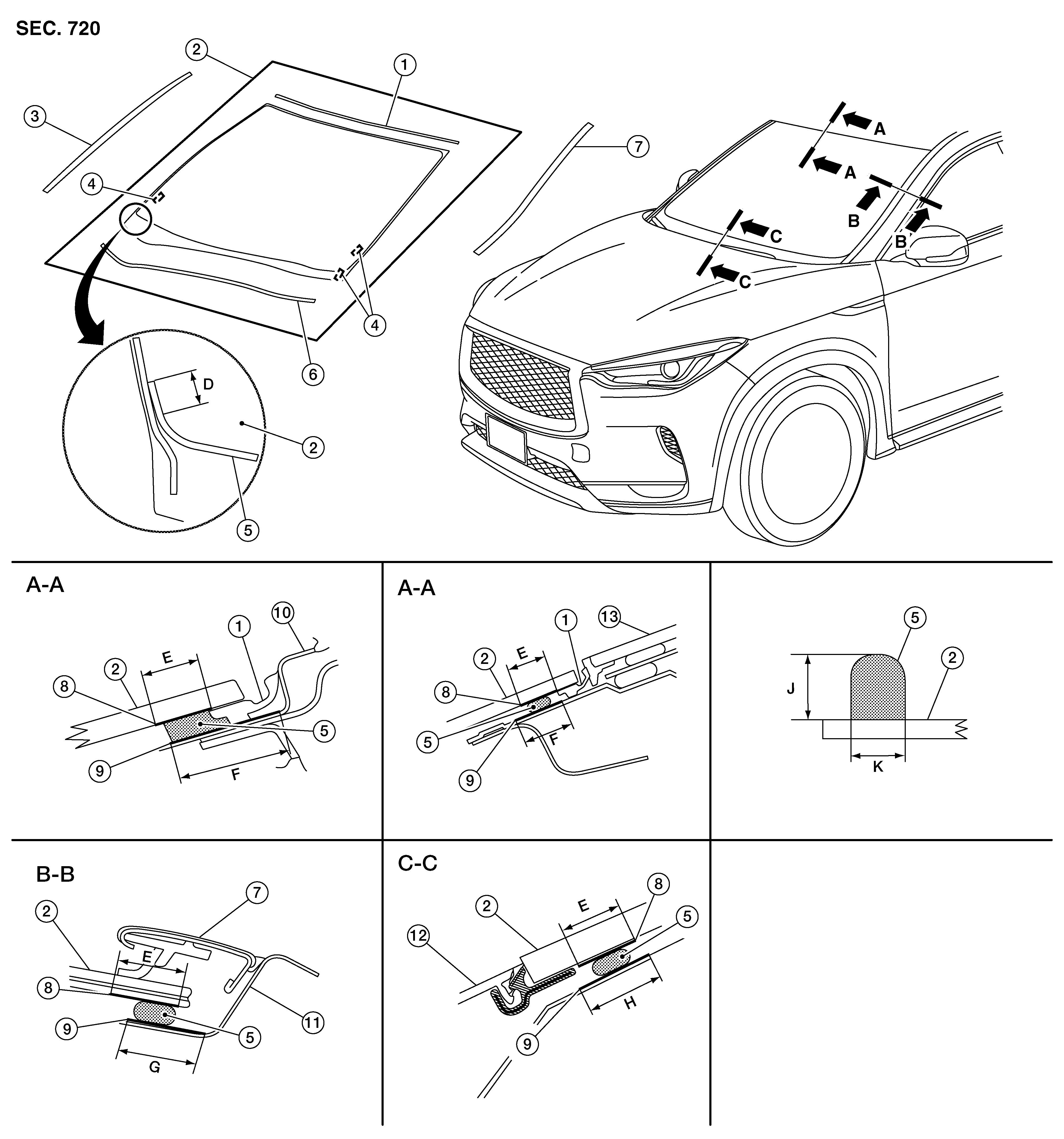

Exploded View
|
1. |
Windshield glass molding |
2. |
Windshield glass |
3. |
Windshield glass side molding (RH) |
|
4. |
Spacer |
5. |
Adhesive |
6. |
Windshield glass lower molding |
|
7. |
Windshield glass side molding (LH) |
8. |
Glass primer |
9. |
Body primer |
|
10. |
Metal roof |
11. |
Body side outer |
12. |
Cowl top cover |
|
13. |
Front moonroof glass |
D. |
36.17 mm (1.46 in) |
E. |
15 mm (0.59 in) |
|
F. |
21 mm (0.83 in) |
G. |
23 mm (0.91 in) |
H. |
20 mm (0.79 in) |
|
J. |
12 + 2, - 0 mm (0.47 + 0.08, - 0 in) |
K. |
7 + 2, - 0 mm (0.28 + 0.08, - 0 in) |
||
