Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | ||
|---|---|---|---|
| Circuit Breakers | |||
| Power Windows | In passenger compartment fuse/relay block. See Figure . | ||
| Sun Roof | In passenger compartment fuse/relay block. See Figure . | ||
| Fuse/Relay Block | |||
| Engine Compartment | |||
| Stylus SOHC | On left side of engine compartment, near strut tower. See Figure . | ||

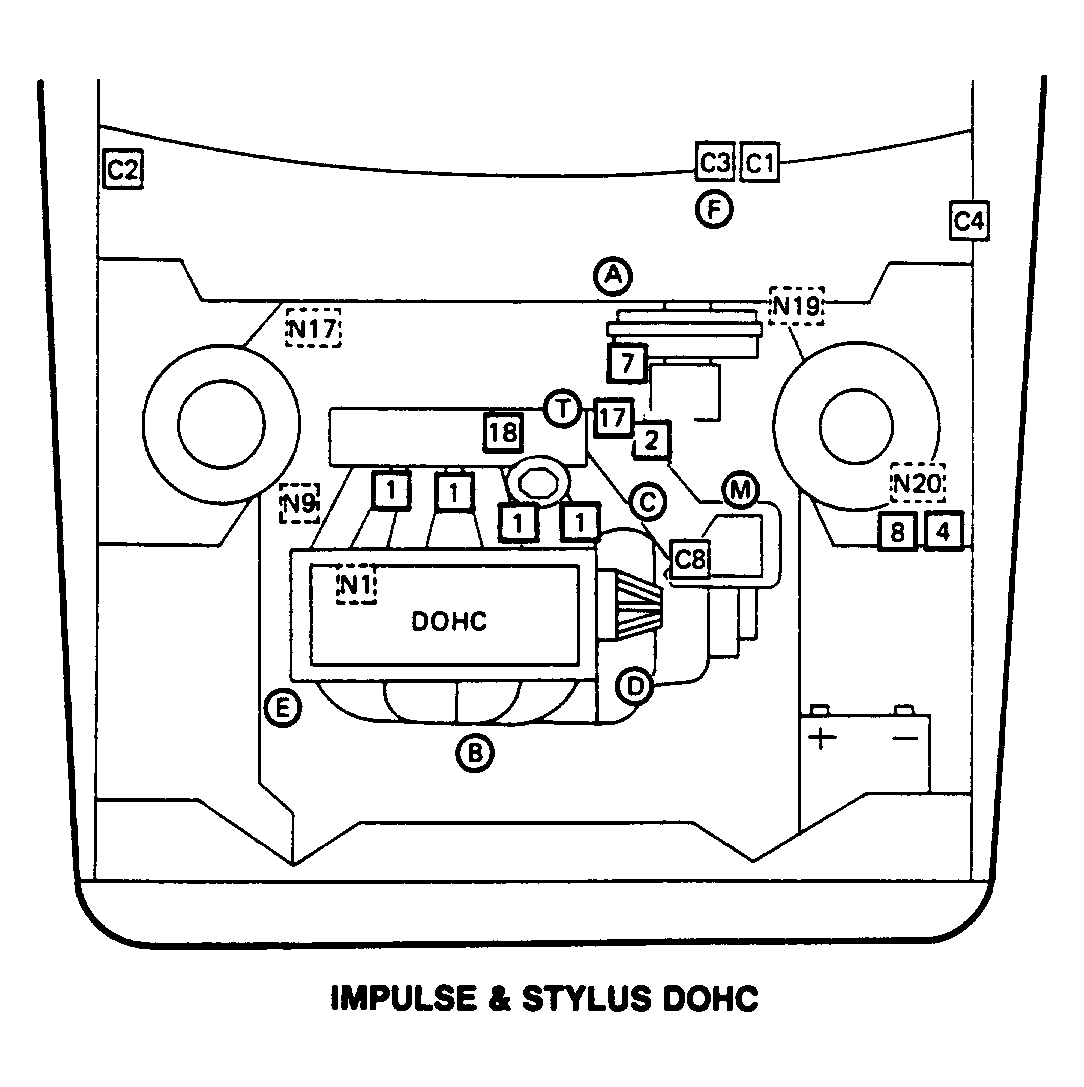

| Impulse & Stylus DOHC | On left side of engine compartment, near strut tower. See Figure . | ||
| Impulse DOHC (Turbo) | On left side of engine compartment, near strut tower. See Figure . | ||
| Passenger Compartment | |||
| Stylus SOHC | Under left side of dash. See Figure . | ||
| Impulse & Stylus DOHC | Under left side of dash. See Figure . | ||
| Impulse DOHC (Turbo) | Under left side of dash. See Figure . | ||
| Relay Block | On right side of engine compartment, near strut tower. | ||
