Component Locations

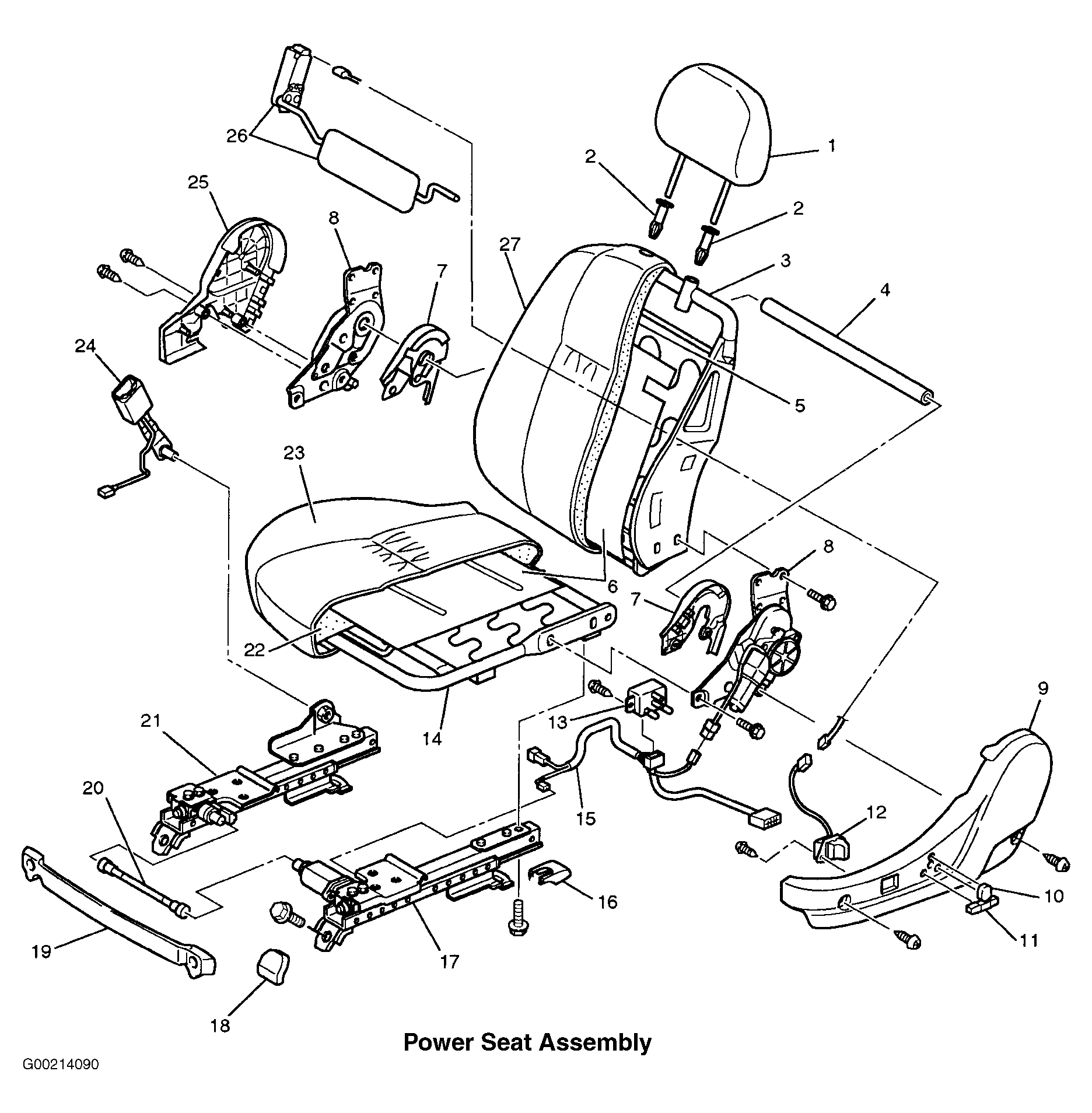

For power seat component locations, see Fig 1 and see POWER SEAT ASSEMBLY LEGEND IDENTIFICATION .
POWER SEAT ASSEMBLY LEGEND IDENTIFICATION
| Legends | Components |
|---|---|
| (1) | Headrest |
| (2) | Guide Holder |
| (3) | Seat Back Frame Assembly |
| (4) | Connecting Pipe |
| (5) | Seat Back Pad |
| (6) | Seat Heater (Required Option) |
| (7) | Reclining Device Cover |
| (8) | Reclining Device |
| (9) | Outer Side Cover |
| (10) | Reclining Switch Knob |
| (11) | Slide Switch Knob |
| (12) | Power Lumbar Switch (Driver's Side) |
| (13) | Power Seat Switch |
| (14) | Seat Cushion Frame Assembly |
| (15) | Power Seat Harness |
| (16) | Adjuster Bracket Rear Cover |
| (17) | Outer Seat Adjuster Assembly |
| (18) | Adjuster Bracket Front Cover |
| (19) | Front Cover |
| (20) | Sliding Motor Cable |
| (21) | Inner Seat Adjuster Assembly |
| (22) | Seat Cushion Pad |
| (23) | Seat Cushion Assembly/Seat Cushion Trim Cover |
| (24) | Seat Belt Buckle Assembly |
| (25) | Inner Side Cover |
| (26) | Power Lumbar Support Assembly (Driver's Side) |
| (27) | Seat Back Assembly/Seat Back Trim Cover |
