Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

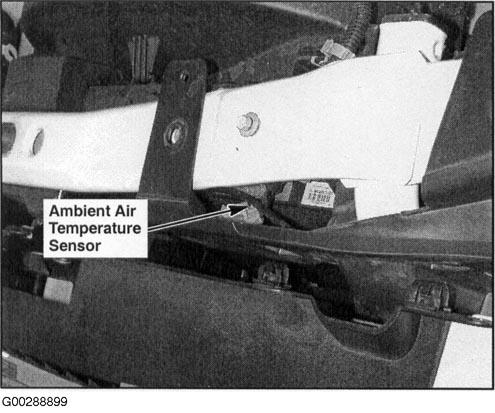

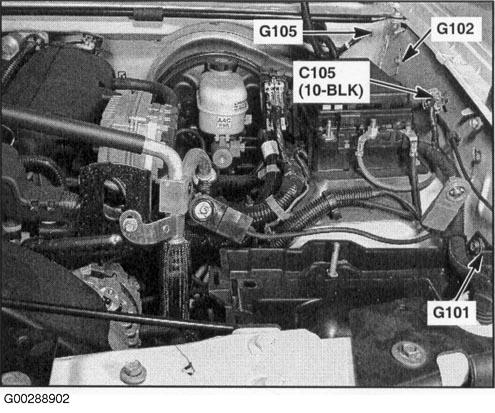

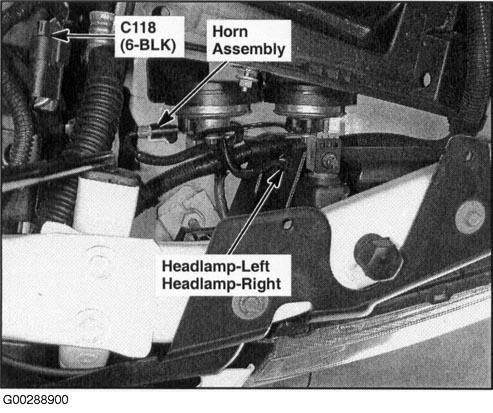

Fig 1: Above Left Side Of Grille
Courtesy of ISUZU MOTOR CO.

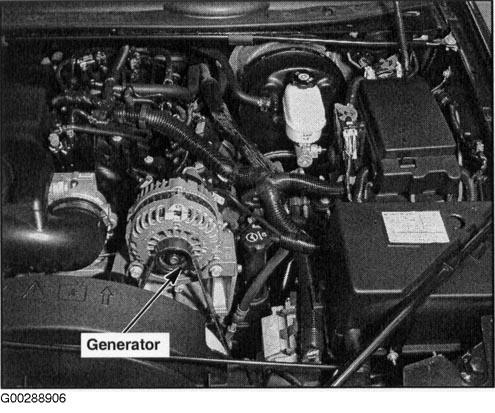

Fig 2: Left Side Of Engine Compartment
Courtesy of ISUZU MOTOR CO.
Fig 3: Left Side Of Engine Compartment
Courtesy of ISUZU MOTOR CO.
Fig 4: Left Side Of Engine Compartment
Courtesy of ISUZU MOTOR CO.

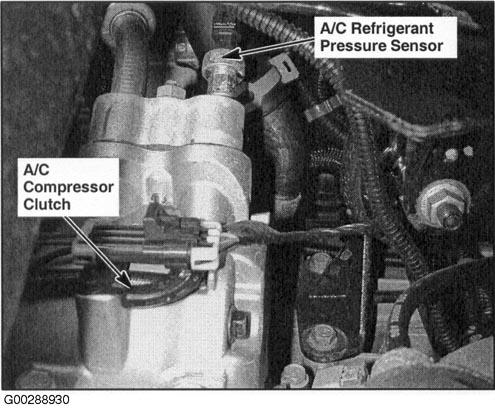

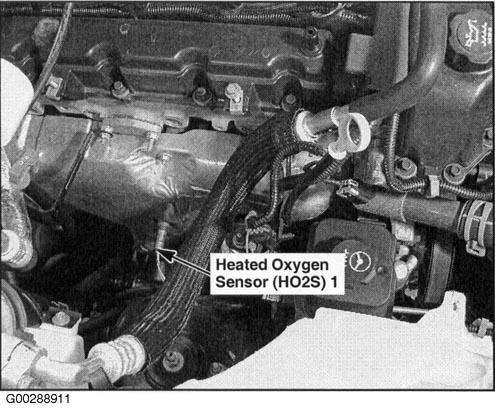

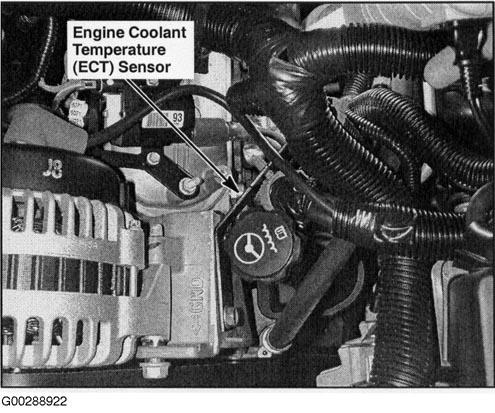

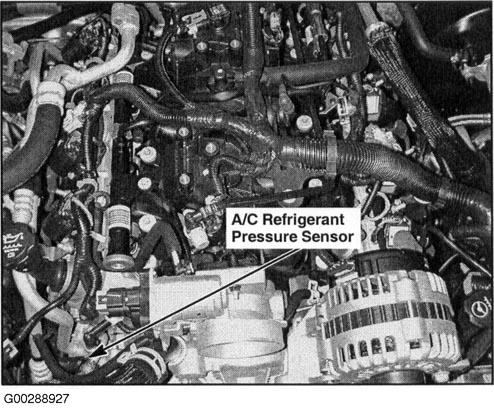

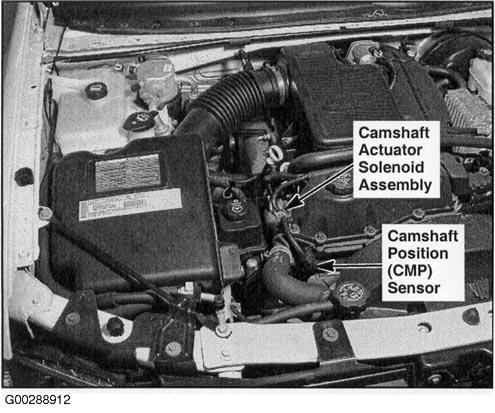

Fig 5: Left Front Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 6: Top Rear Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 7: Left Front Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.

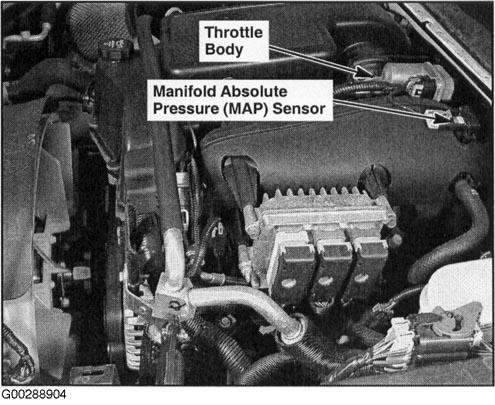

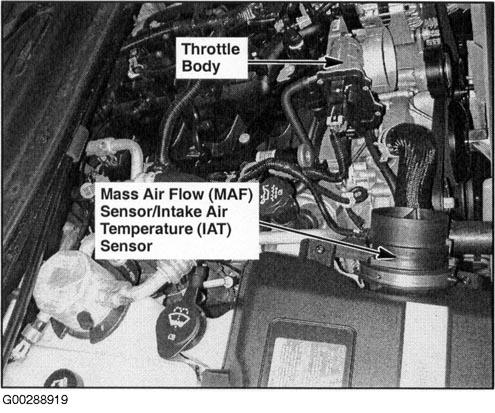

Fig 8: Top Left Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

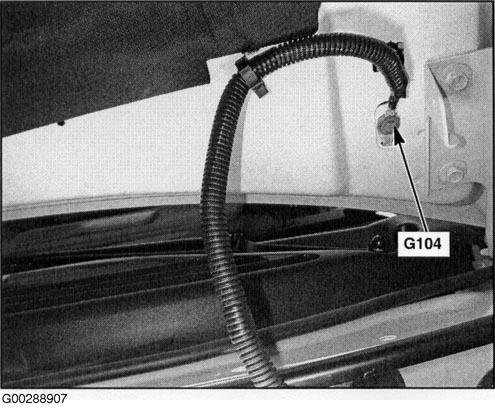

Fig 9: Left Rear Of Hood
Courtesy of ISUZU MOTOR CO.

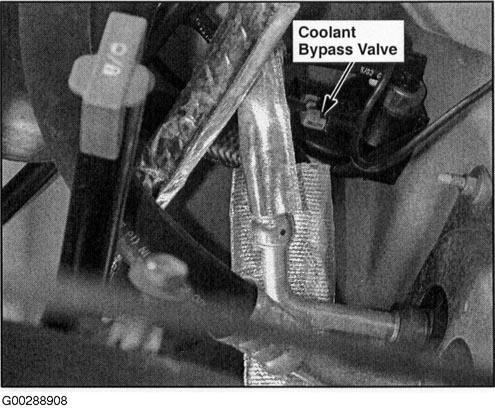

Fig 10: Right Rear Of Engine Compartment
Courtesy of ISUZU MOTOR CO.

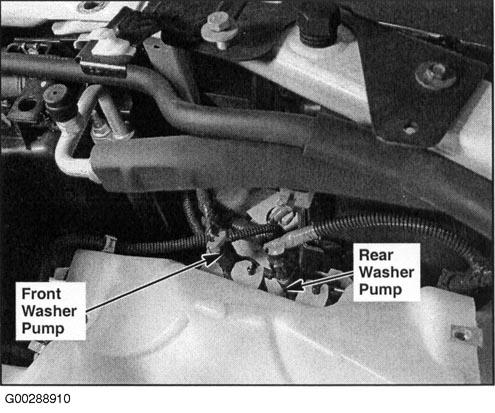

Fig 11: Right Front Of Engine Compartment
Courtesy of ISUZU MOTOR CO.
Fig 12: Right Front Of Engine Compartment
Courtesy of ISUZU MOTOR CO.

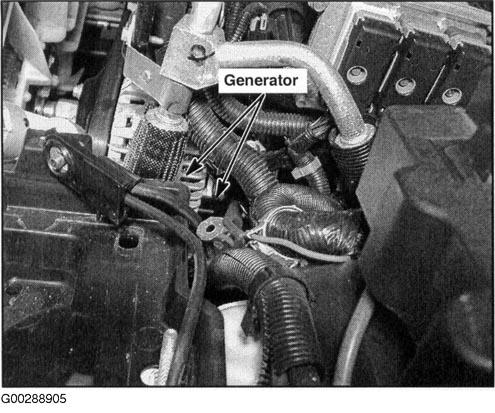

Fig 13: Right Front Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 14: Right Front Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 15: Right Rear Of Engine Compartment (4.2L)
Courtesy of ISUZU MOTOR CO.

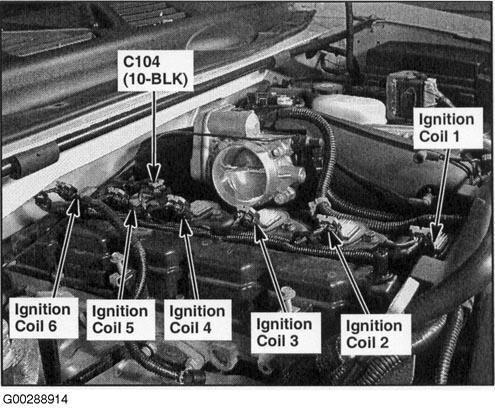

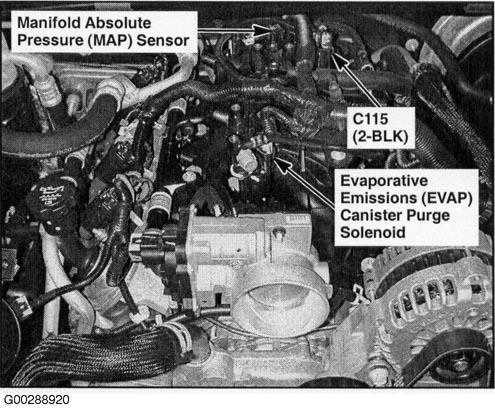

Fig 16: Top Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.

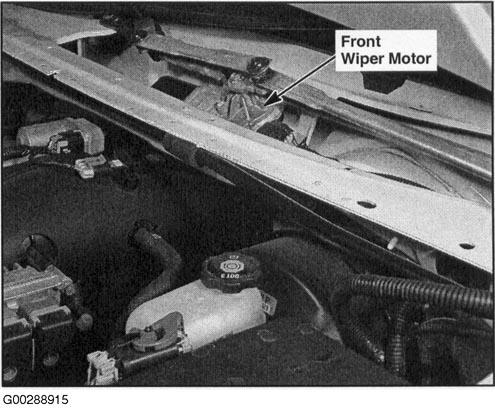

Fig 17: Under Cowl Cover (Cover Removed)
Courtesy of ISUZU MOTOR CO.
Fig 18: Left Rear Of Engine Compartment (5.3L)
Courtesy of ISUZU MOTOR CO.
Fig 19: Top Rear Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

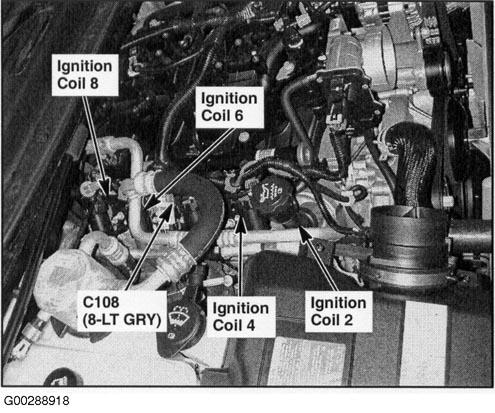

Fig 20: Top Right Side Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.
Fig 21: Right Front Of Engine Compartment (5.3L)
Courtesy of ISUZU MOTOR CO.
Fig 22: Top Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

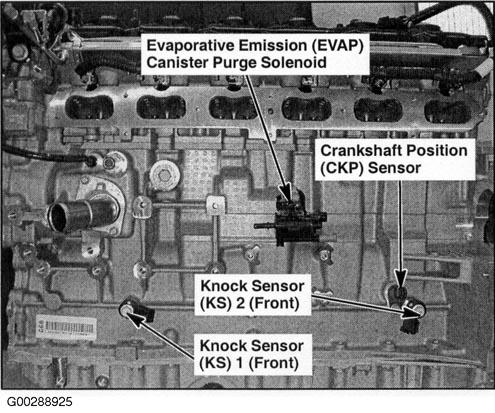

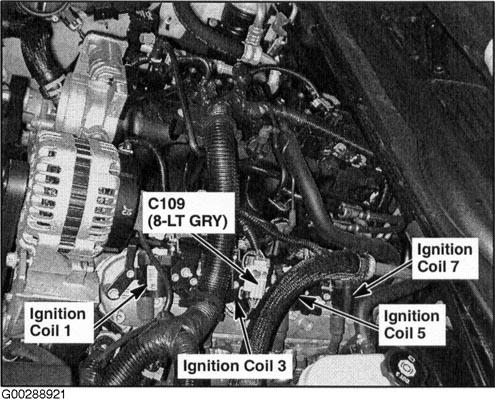

Fig 23: Top Left Side Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.
Fig 24: Left Front Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.
Fig 25: Left Front Of Engine Compartment (5.3L)
Courtesy of ISUZU MOTOR CO.

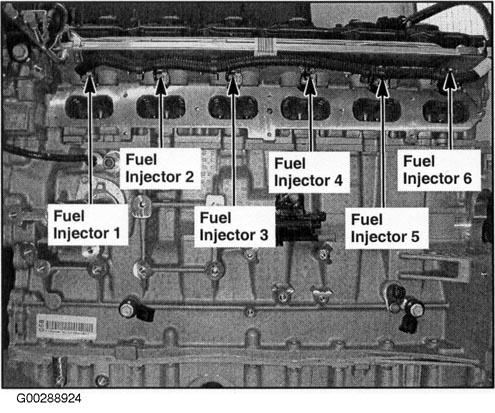

Fig 26: Left Side Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 27: Left Side Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 28: Lower Right Front Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

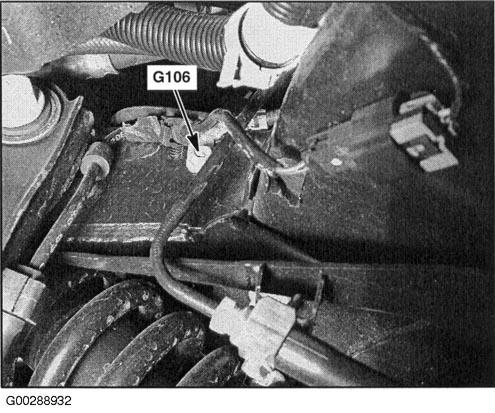

Fig 29: Left Front Wheel Housing (Right Similar)
Courtesy of ISUZU MOTOR CO.
Fig 30: Right Front Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

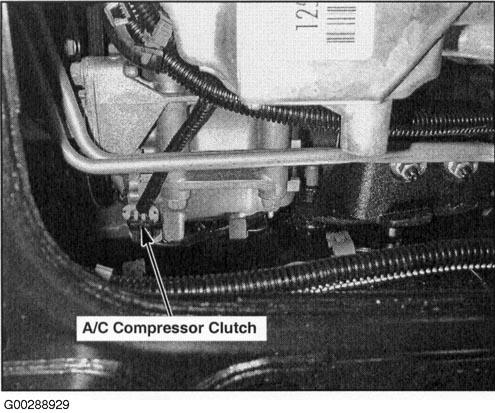

Fig 31: Bottom Left Front Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 32: Bottom Right Front Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.

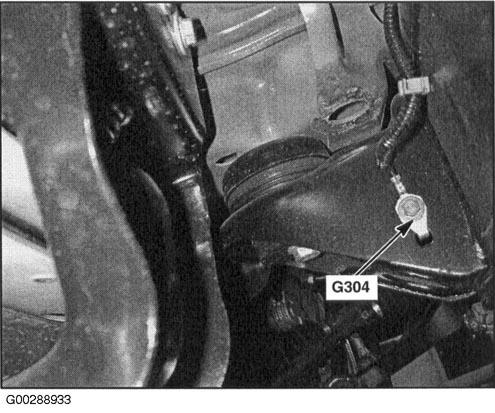

Fig 33: Left Front Wheel Well (Near Upper Control Arm)
Courtesy of ISUZU MOTOR CO.
Fig 34: Outside Of Left Frame Rail (Near EBCM)
Courtesy of ISUZU MOTOR CO.
Fig 35: Outside Of Left Frame Rail (Near Fuel Tank)
Courtesy of ISUZU MOTOR CO.

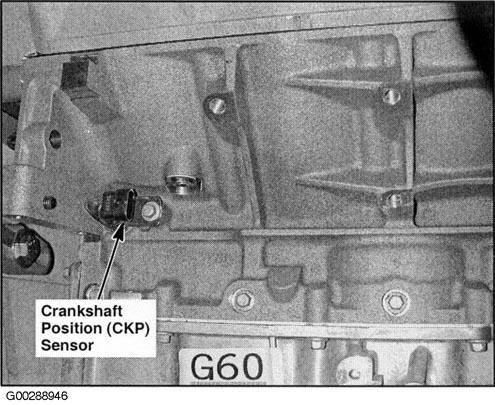

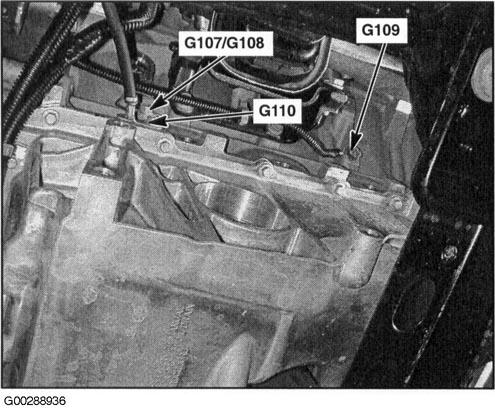

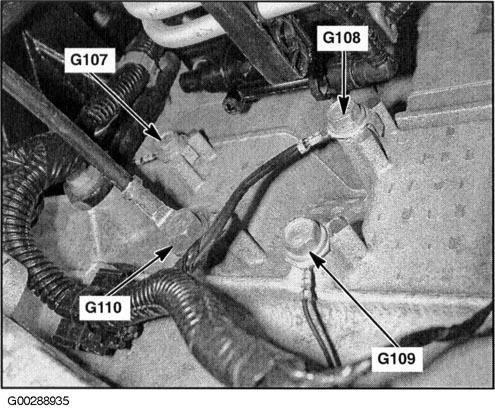

Fig 36: Lower Left Side Of Engine (4.2L)
Courtesy of ISUZU MOTOR CO.
Fig 37: Lower Left Side Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

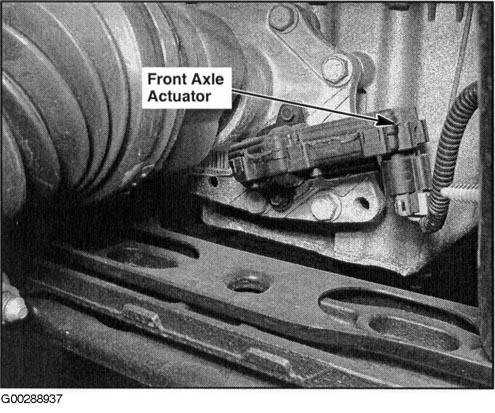

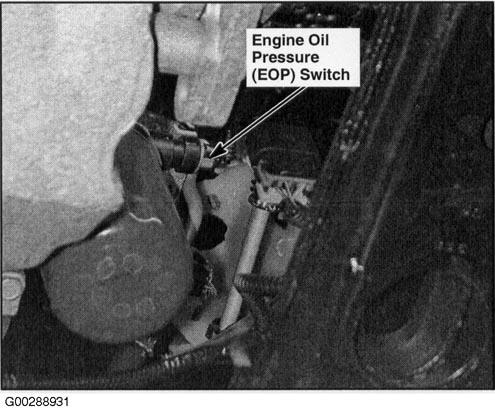

Fig 38: Lower Right Front Of Engine (On Oil Pan)
Courtesy of ISUZU MOTOR CO.

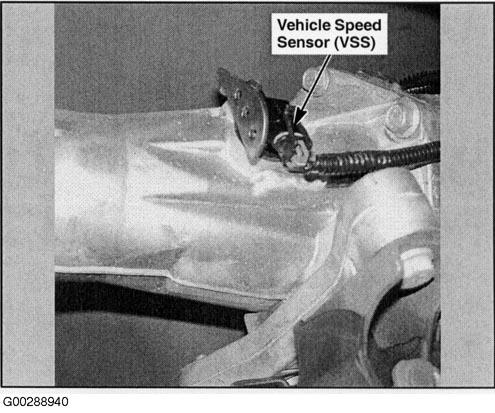

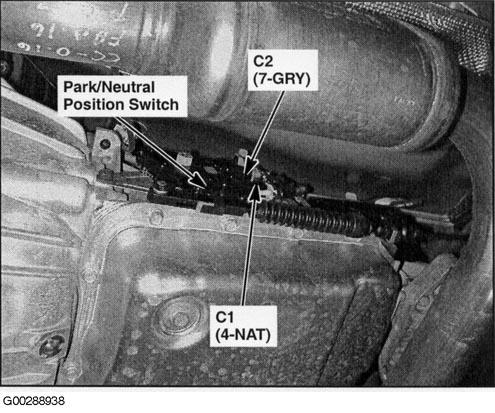

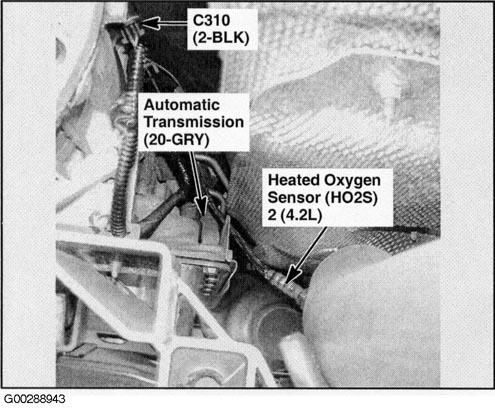

Fig 39: Left Side Of Transmission (4WD Similar)
Courtesy of ISUZU MOTOR CO.
Fig 40: Inner Left Side Of Frame Rail (Near Transmission)
Courtesy of ISUZU MOTOR CO.
Fig 41: Right Rear Of Transmission (2WD)
Courtesy of ISUZU MOTOR CO.
Fig 42: Right Rear Of Transfer Case
Courtesy of ISUZU MOTOR CO.

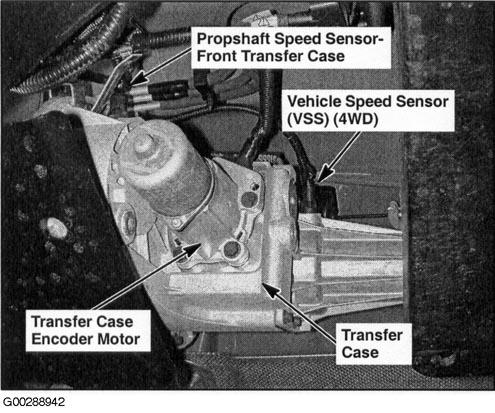

Fig 43: Left Rear Of Transfer Case
Courtesy of ISUZU MOTOR CO.
Fig 44: Right Side Of Transmission
Courtesy of ISUZU MOTOR CO.

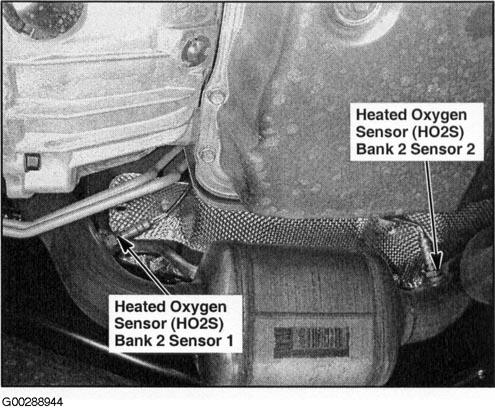

Fig 45: Right Exhaust Downpipe (5.3L)
Courtesy of ISUZU MOTOR CO.

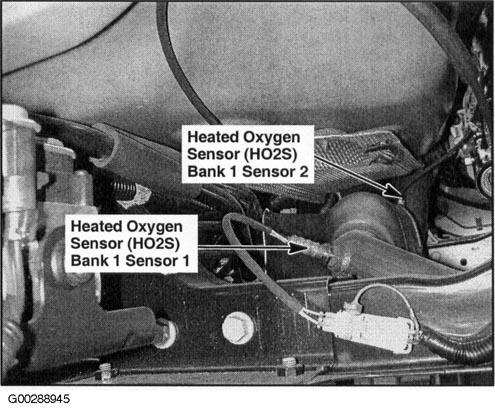

Fig 46: Left Exhaust Downpipe (5.3L)
Courtesy of ISUZU MOTOR CO.
Fig 47: Right Rear Of Engine (5.3L)
Courtesy of ISUZU MOTOR CO.

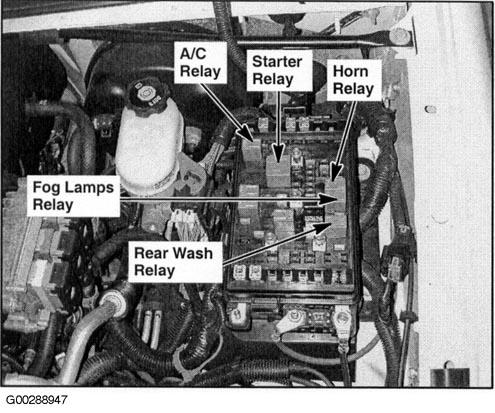

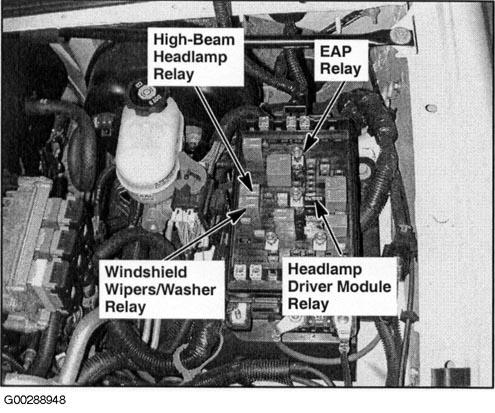

Fig 48: Underhood Fuse Block (Cover Removed)
Courtesy of ISUZU MOTOR CO.

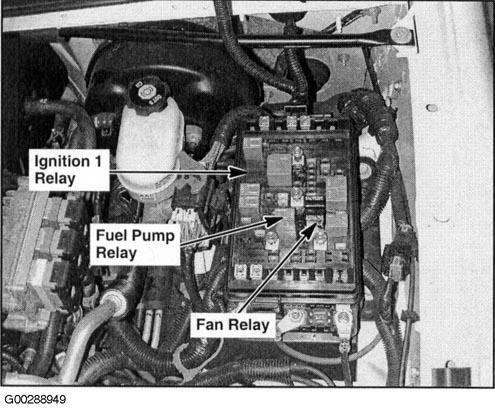

Fig 49: Underhood Fuse Block (Cover Removed)
Courtesy of ISUZU MOTOR CO.
Fig 50: Underhood Fuse Block (Cover Removed)
Courtesy of ISUZU MOTOR CO.

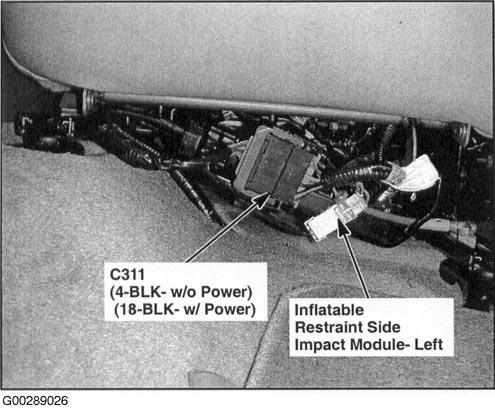

Fig 51: Under Left Rear Seat
Courtesy of ISUZU MOTOR CO.

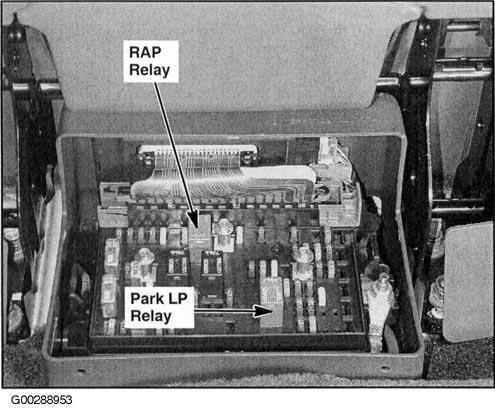

Fig 52: Rear Fuse Block (Cover Removed)
Courtesy of ISUZU MOTOR CO.
Fig 53: Rear Fuse Block (Cover Removed)
Courtesy of ISUZU MOTOR CO.
Fig 54: Rear Fuse Block (Cover Removed)
Courtesy of ISUZU MOTOR CO.

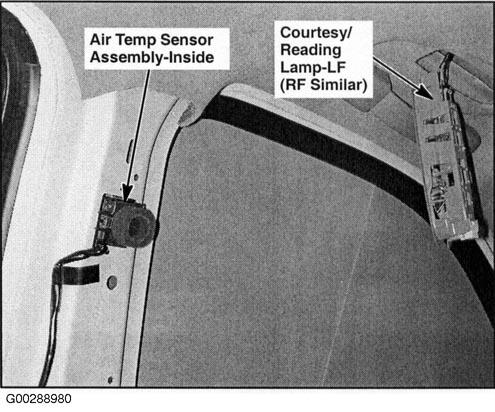

Fig 55: Middle Of Roof (Headliner Removed)
Courtesy of ISUZU MOTOR CO.

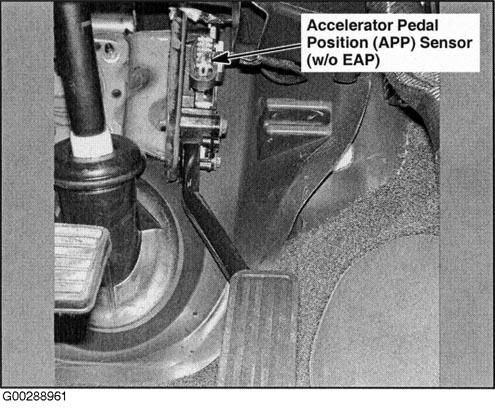

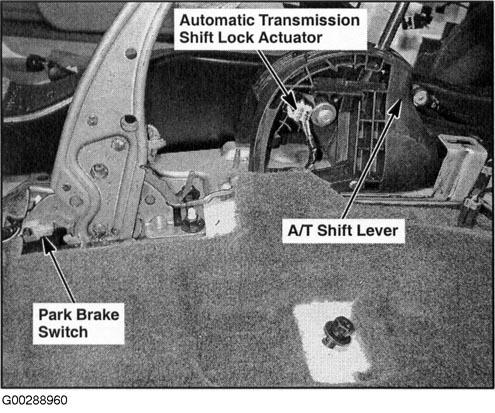

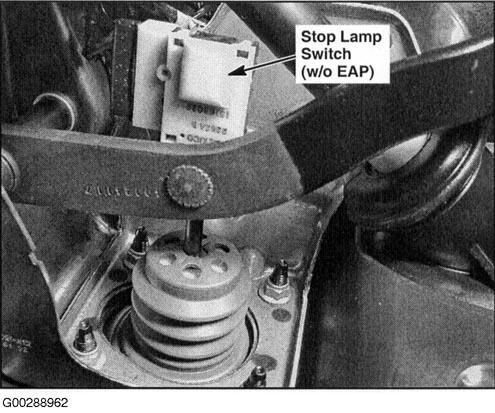

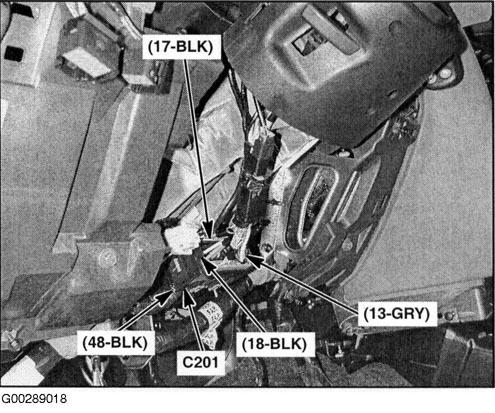

Fig 56: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 57: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 58: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.

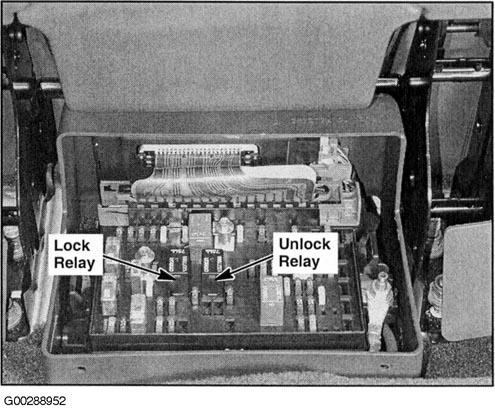

Fig 59: In Lower Console
Courtesy of ISUZU MOTOR CO.
Fig 60: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 61: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 62: Under Right Rear Seat
Courtesy of ISUZU MOTOR CO.

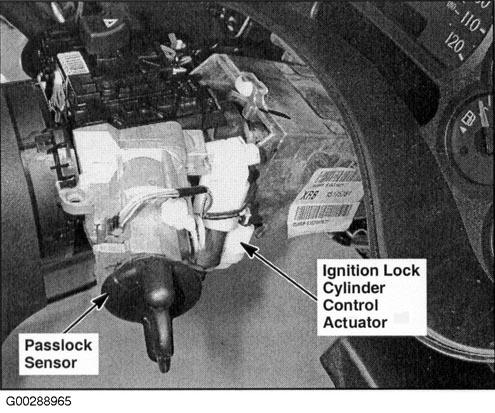

Fig 63: Bottom Of Steering Column
Courtesy of ISUZU MOTOR CO.

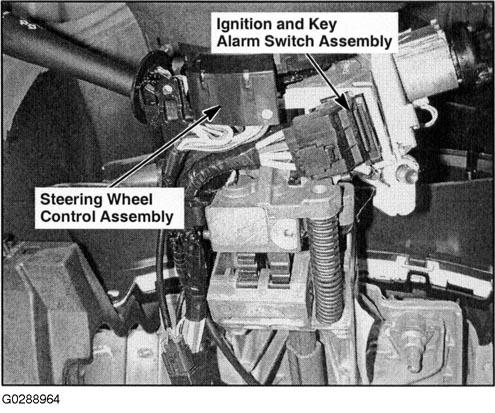

Fig 64: Right Side Of Steering Column
Courtesy of ISUZU MOTOR CO.

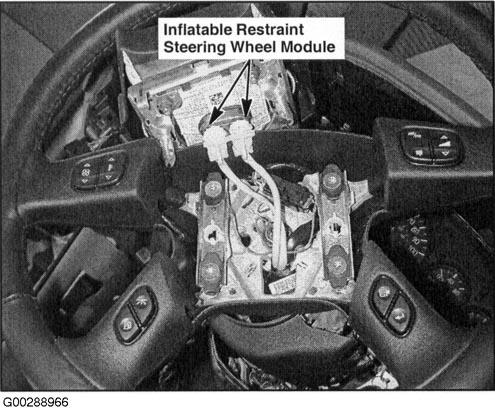

Fig 65: Center Of Steering Wheel
Courtesy of ISUZU MOTOR CO.
Fig 66: Upper Center Of I/P
Courtesy of ISUZU MOTOR CO.

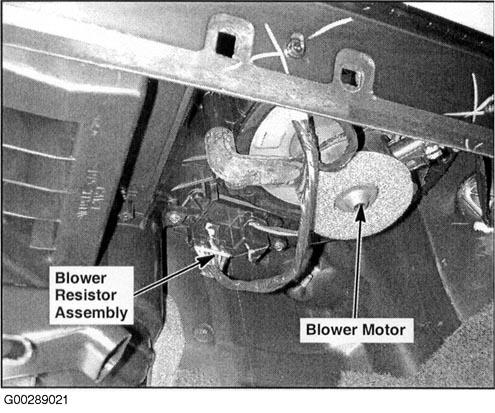

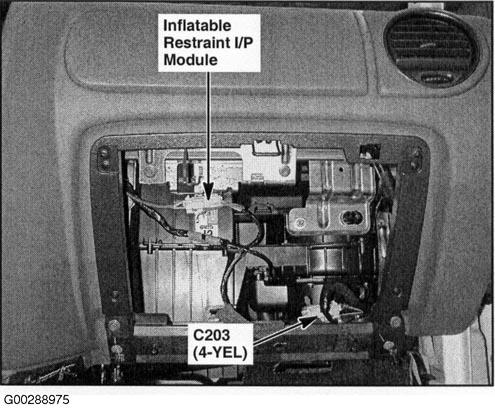

Fig 67: Behind Glove Box
Courtesy of ISUZU MOTOR CO.
Fig 68: Right Center Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 69: Lower Right Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 70: Lower Right Center Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 71: Lower Left Center Of I/P
Courtesy of ISUZU MOTOR CO.

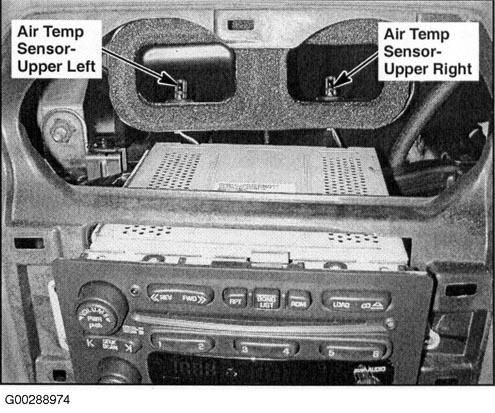

Fig 72: Left "B" Pillar
Courtesy of ISUZU MOTOR CO.
Fig 73: Left Center Of I/P
Courtesy of ISUZU MOTOR CO.

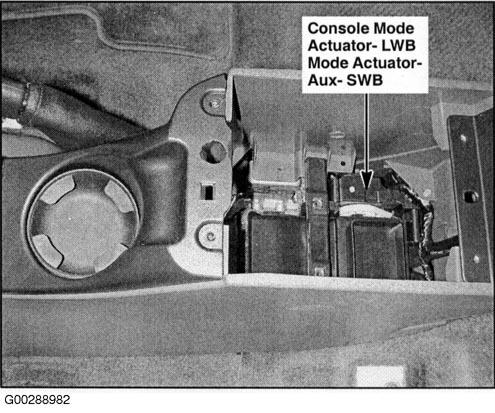

Fig 74: Rear Of Lower Console
Courtesy of ISUZU MOTOR CO.
Fig 75: Under Rear Of Lower Console
Courtesy of ISUZU MOTOR CO.
Fig 76: Under Lower Console
Courtesy of ISUZU MOTOR CO.
Fig 77: Center Of Upper I/P
Courtesy of ISUZU MOTOR CO.

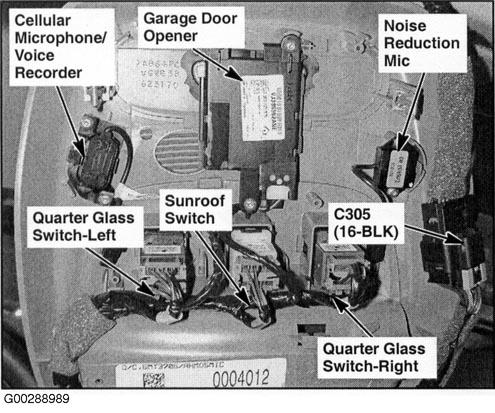

Fig 78: Upper Console
Courtesy of ISUZU MOTOR CO.

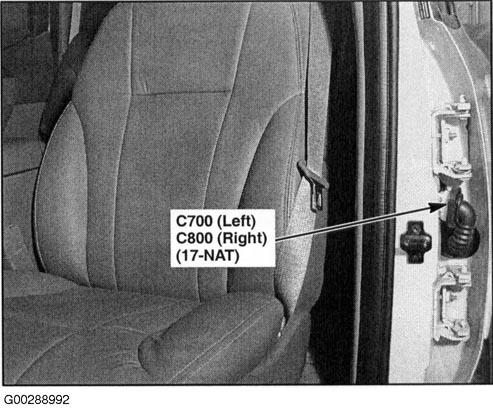

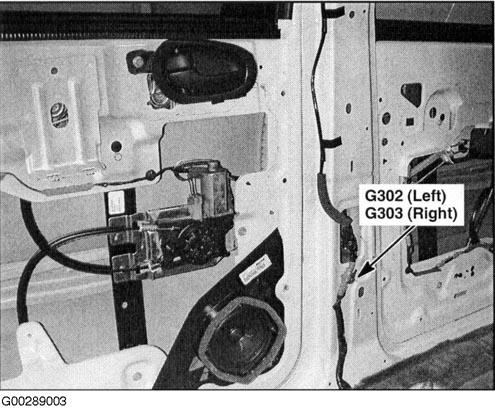

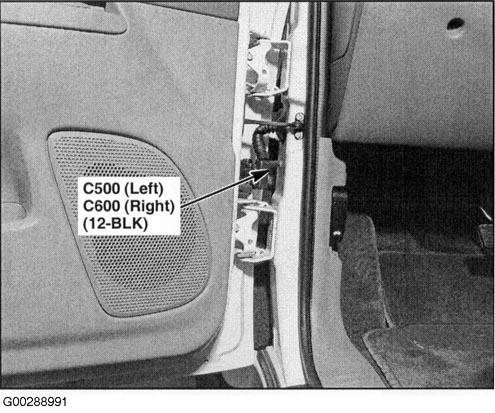

Fig 79: Left Front Door Jamb (Right Similar)
Courtesy of ISUZU MOTOR CO.
Fig 80: Left Rear Door Jamb (Right Similar)
Courtesy of ISUZU MOTOR CO.
Fig 81: Driver Door Switch Panel
Courtesy of ISUZU MOTOR CO.
Fig 82: Passenger Door Switch Panel
Courtesy of ISUZU MOTOR CO.

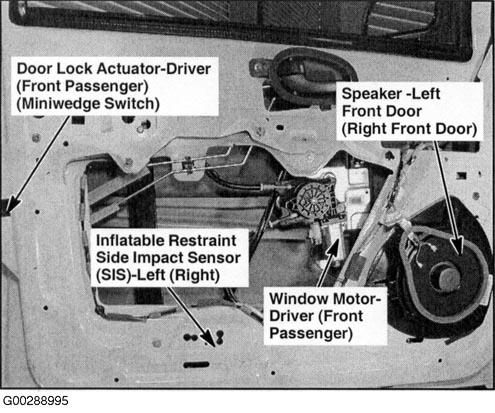

Fig 83: Left Front Door (Right Similar)
Courtesy of ISUZU MOTOR CO.

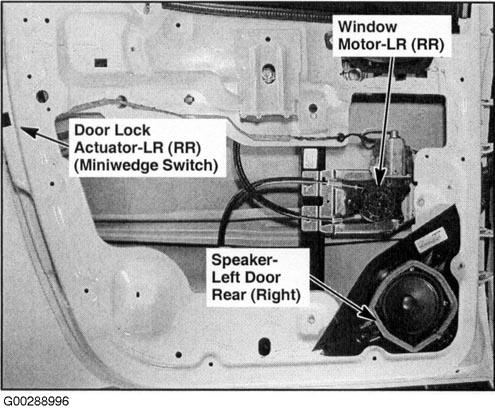

Fig 84: Left Rear Door (Right Similar)
Courtesy of ISUZU MOTOR CO.

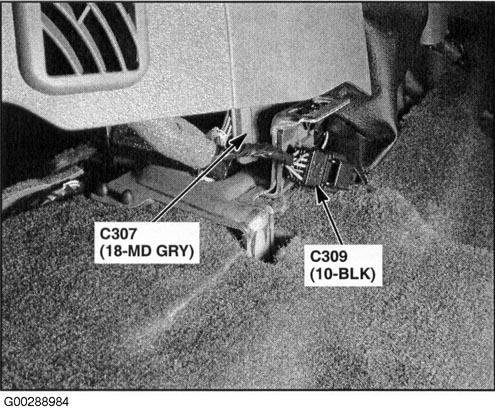

Fig 85: Under Right Rear Seat (Carpet Removed)
Courtesy of ISUZU MOTOR CO.

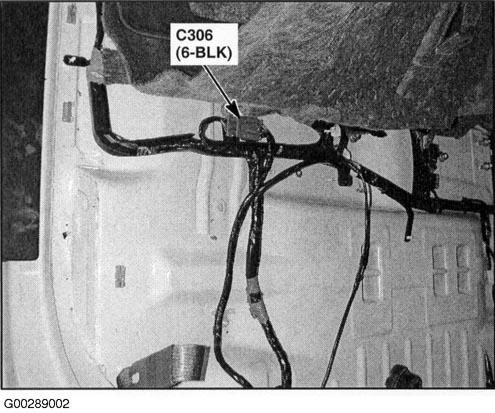

Fig 86: Under Left Rear Seat (Carpet Removed)
Courtesy of ISUZU MOTOR CO.
Fig 87: Left "B" Pillar (Right Similar)
Courtesy of ISUZU MOTOR CO.

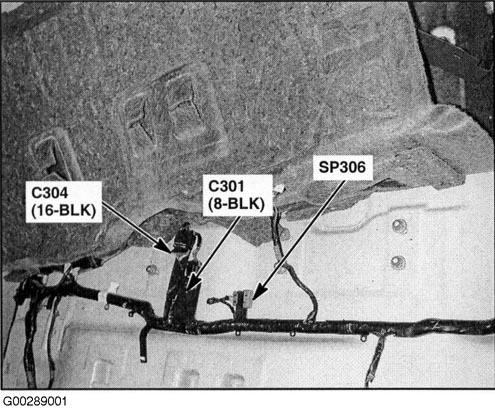

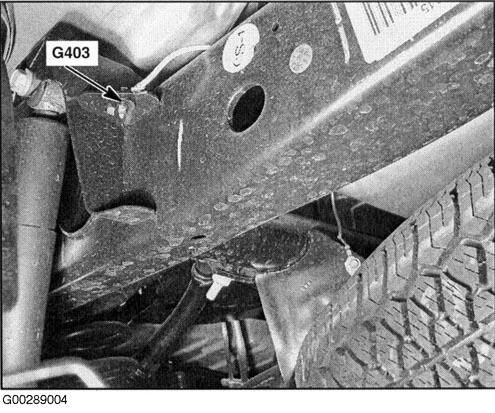

Fig 88: Left Rear Frame Rail
Courtesy of ISUZU MOTOR CO.

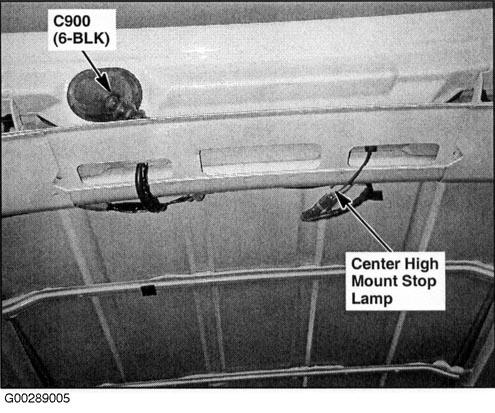

Fig 89: Center Of Roof Liftgate
Courtesy of ISUZU MOTOR CO.

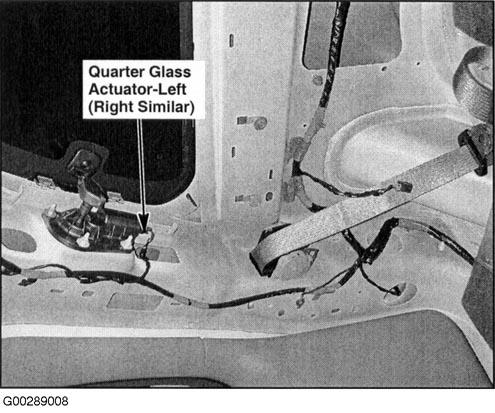

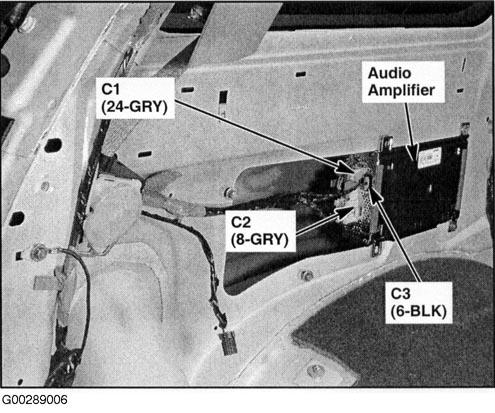

Fig 90: Left Quarter Panel
Courtesy of ISUZU MOTOR CO.

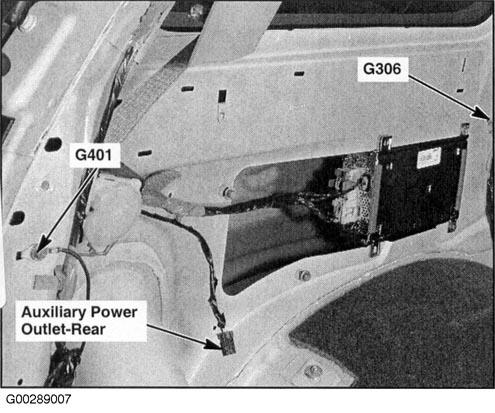

Fig 91: Left Quarter Panel
Courtesy of ISUZU MOTOR CO.
Fig 92: Left Quarter Panel
Courtesy of ISUZU MOTOR CO.
Fig 93: Right Quarter Panel
Courtesy of ISUZU MOTOR CO.

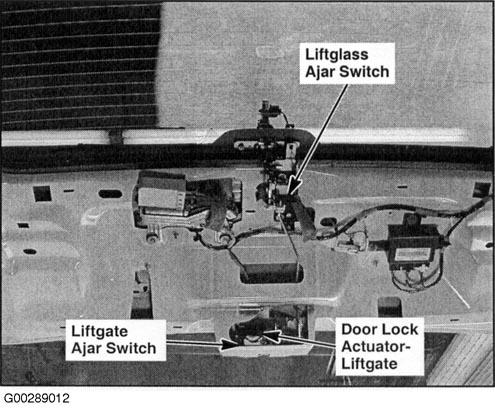

Fig 94: On Liftgate (Panel Removed)
Courtesy of ISUZU MOTOR CO.
Fig 95: On Liftgate (Panel Removed)
Courtesy of ISUZU MOTOR CO.

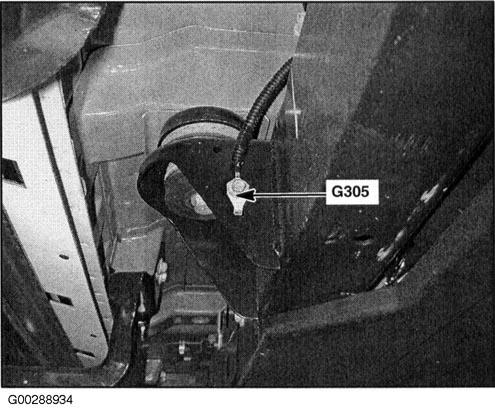

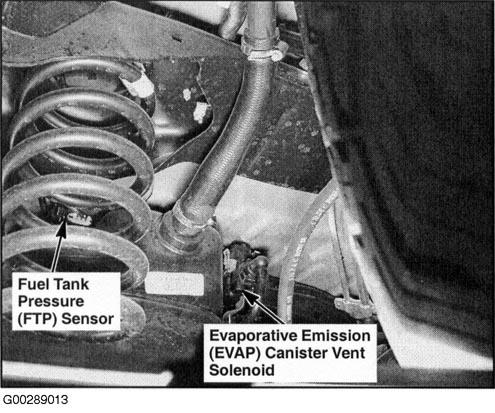

Fig 96: Rear Of Fuel Tank
Courtesy of ISUZU MOTOR CO.

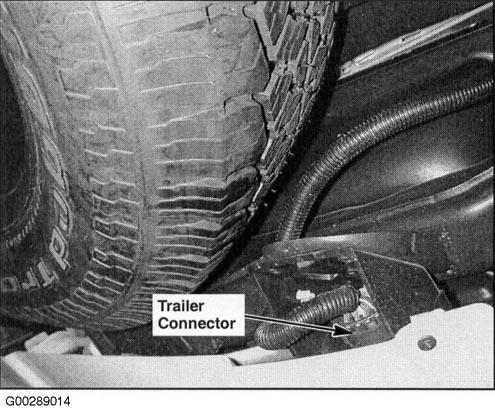

Fig 97: Under Rear Bumper
Courtesy of ISUZU MOTOR CO.

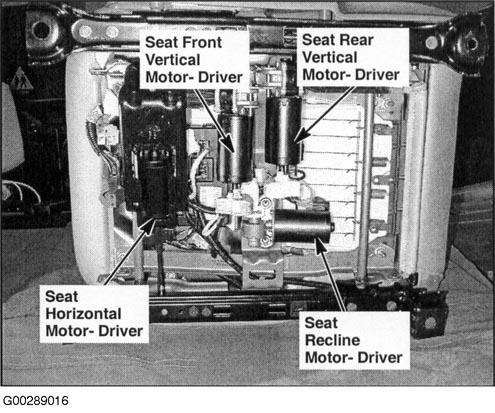

Fig 98: Under Driver's Seat
Courtesy of ISUZU MOTOR CO.
Fig 99: Under Driver's Seat
Courtesy of ISUZU MOTOR CO.

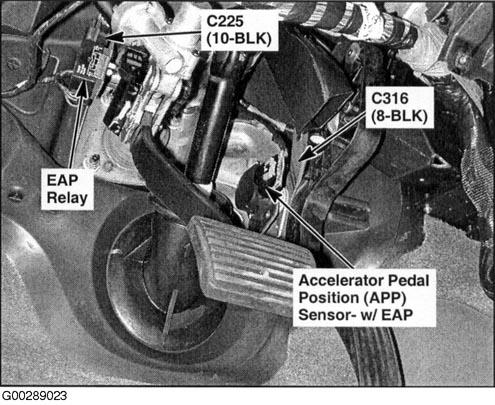

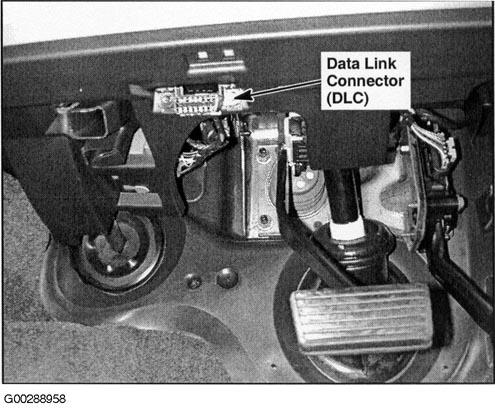

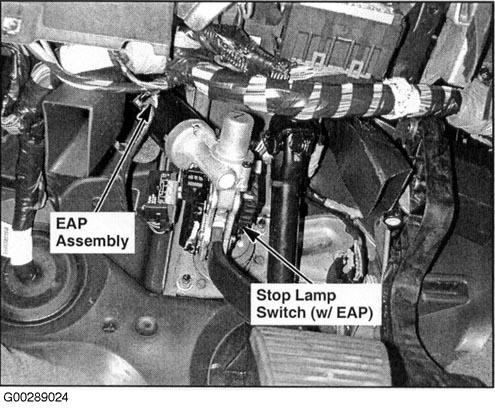

Fig 100: Under Steering Column
Courtesy of ISUZU MOTOR CO.

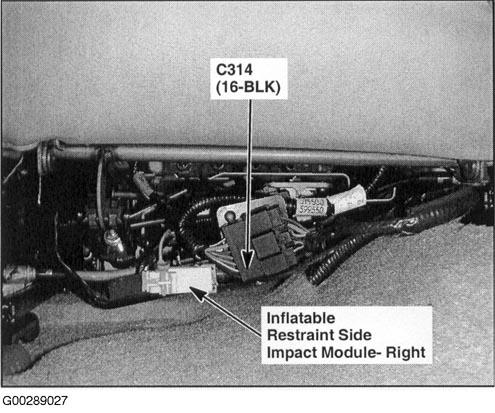

Fig 101: Under Front Passenger's Seat
Courtesy of ISUZU MOTOR CO.

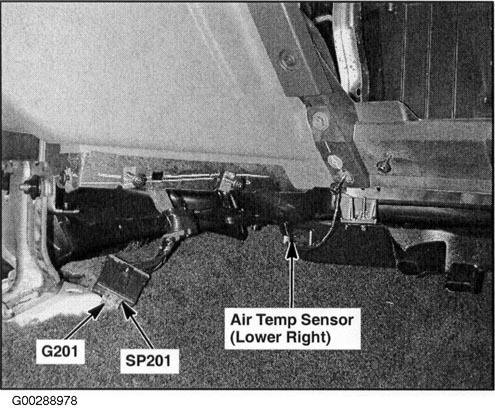

Fig 102: Lower Right Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 103: Rear Of Lower Console (W/Manual A/C)
Courtesy of ISUZU MOTOR CO.

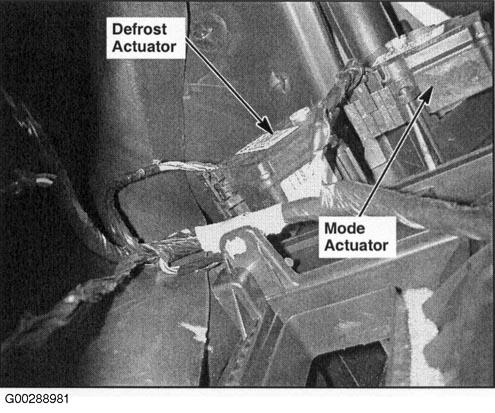

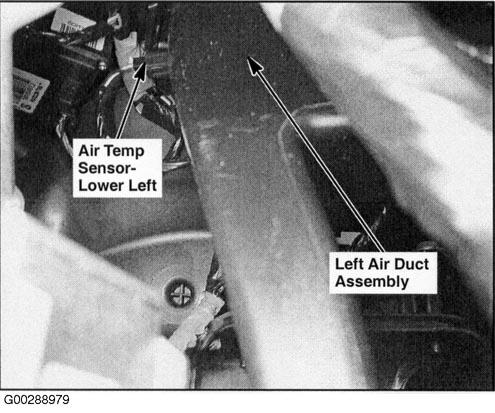

Fig 104: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 105: Below Left Side Of I/P
Courtesy of ISUZU MOTOR CO.
Fig 106: Under Front Of Driver's Seat
Courtesy of ISUZU MOTOR CO.
Fig 107: Under Front Of Passenger's Seat
Courtesy of ISUZU MOTOR CO.
