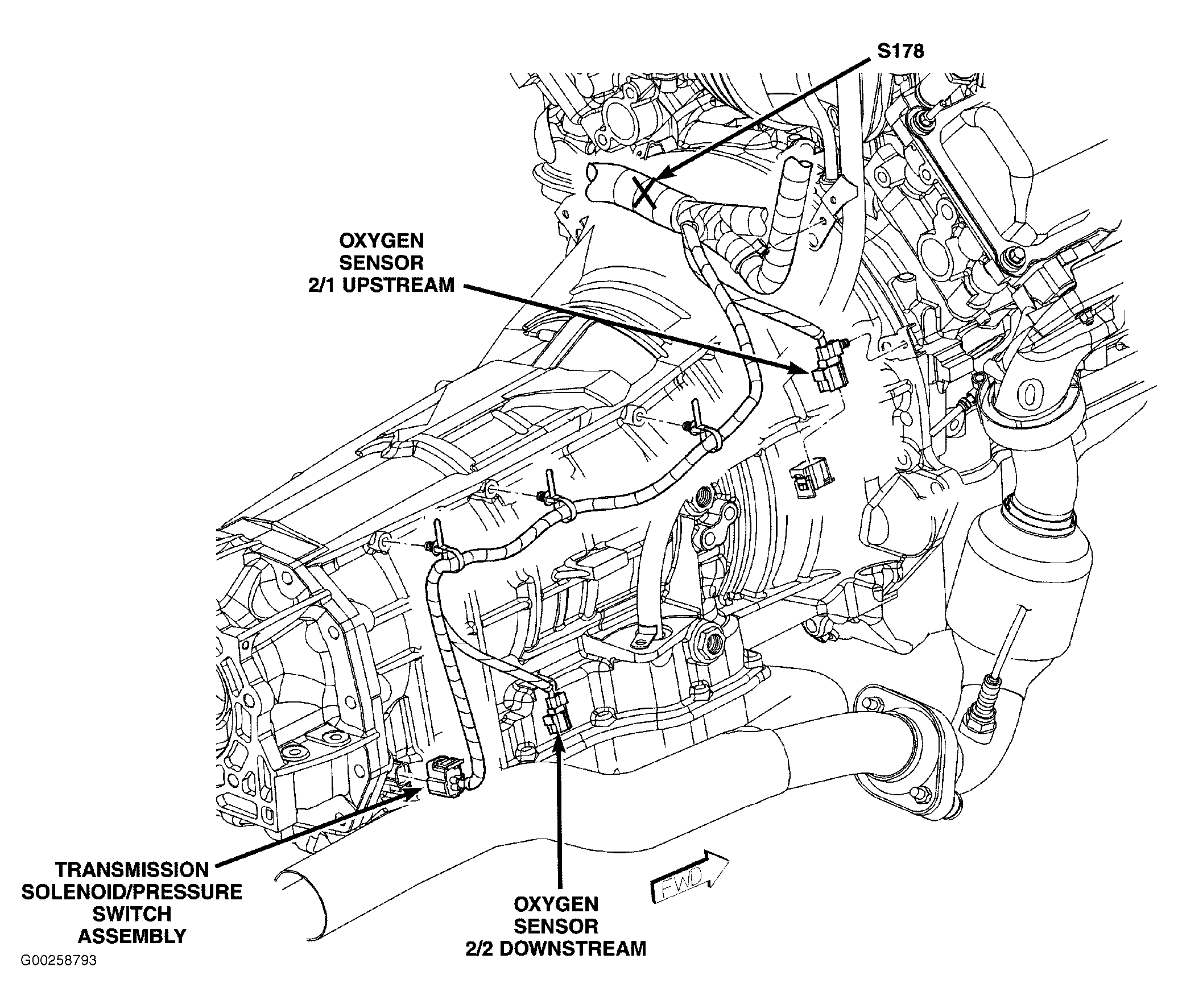

Electrical
>>
Component Locations
>>
Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics

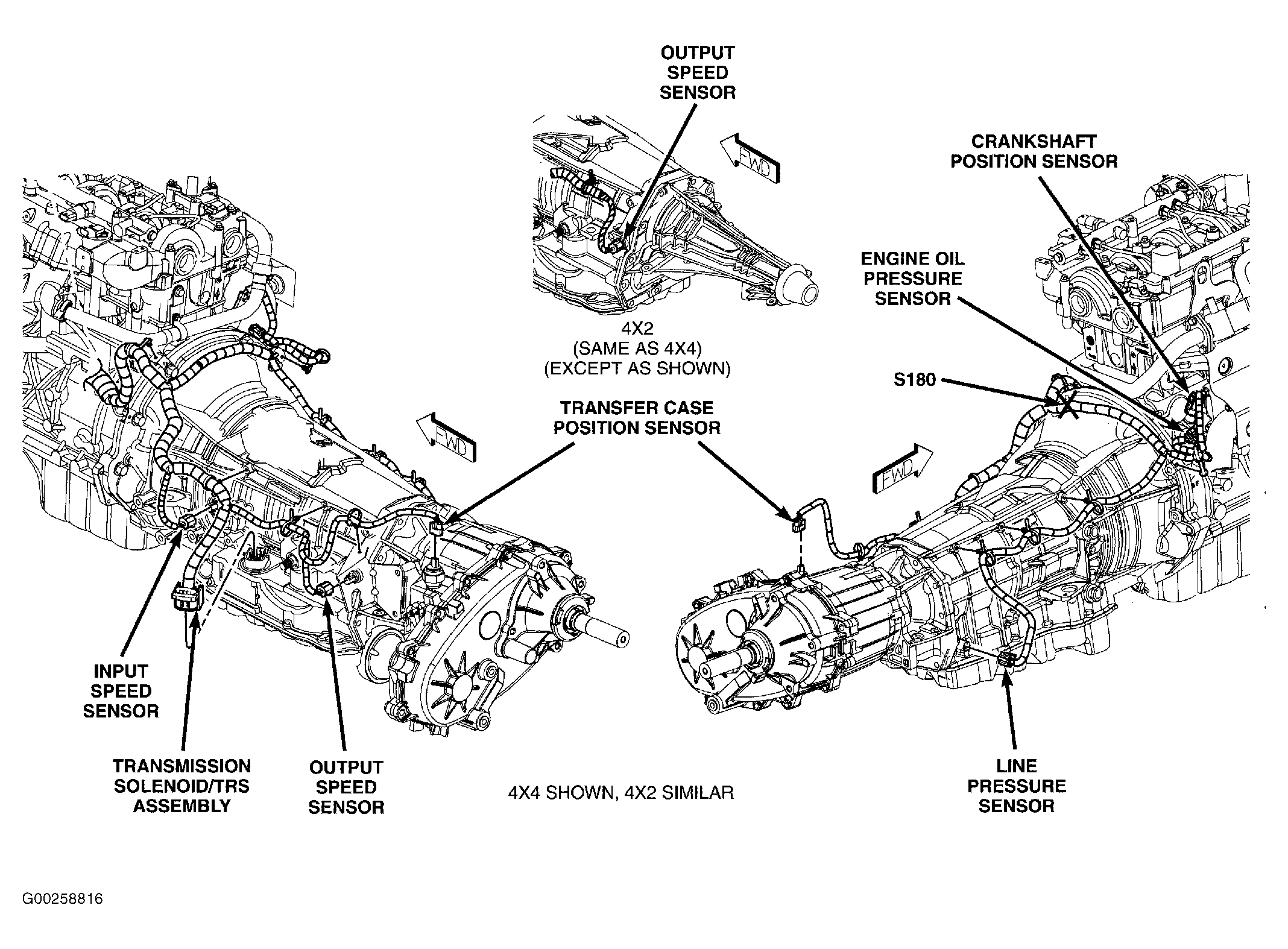

NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

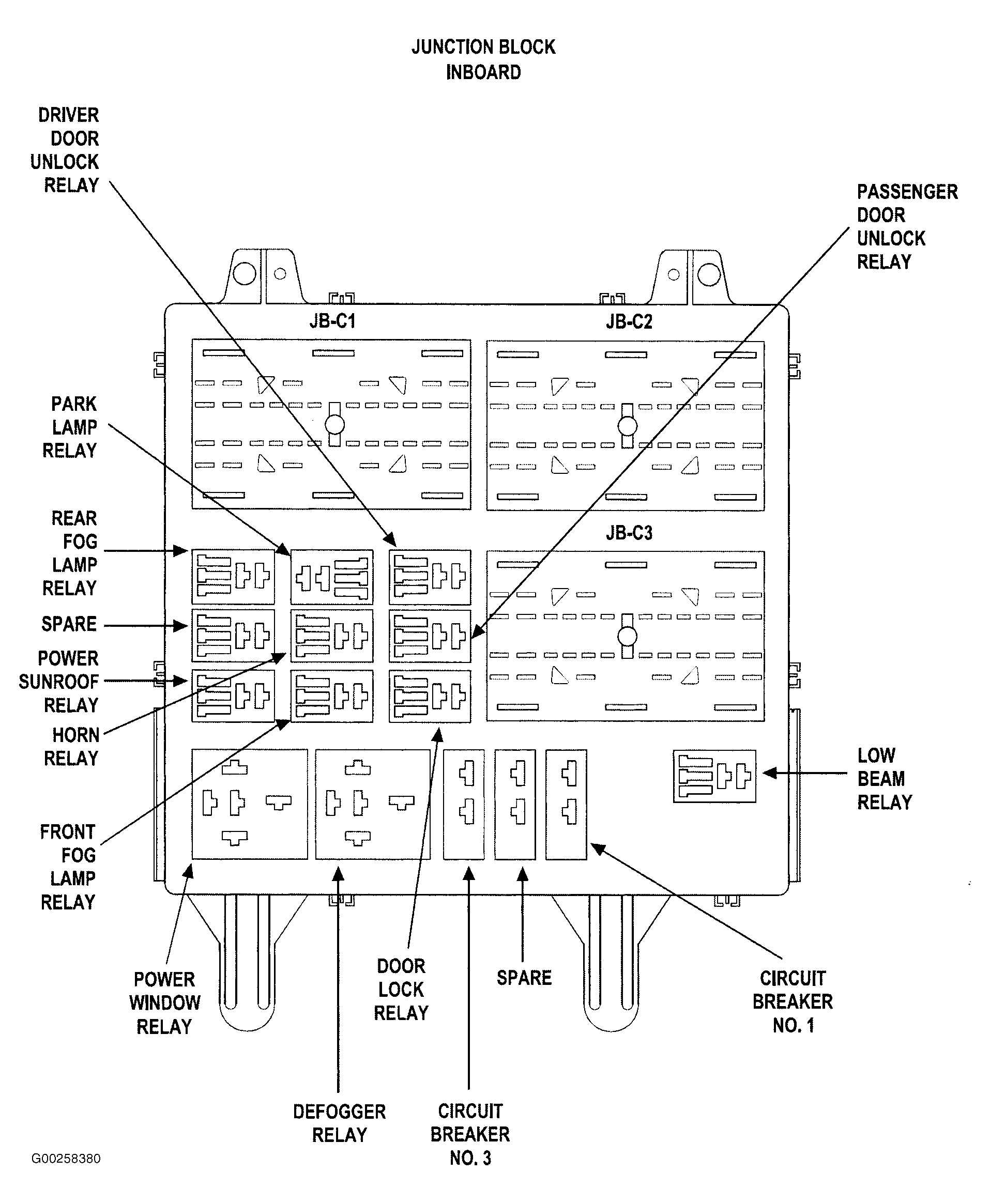

Fig 1: Junction Block Inboard
Courtesy of DAIMLERCHRYSLER CORP.
Fig 2: Junction Block Outboard
Courtesy of DAIMLERCHRYSLER CORP.

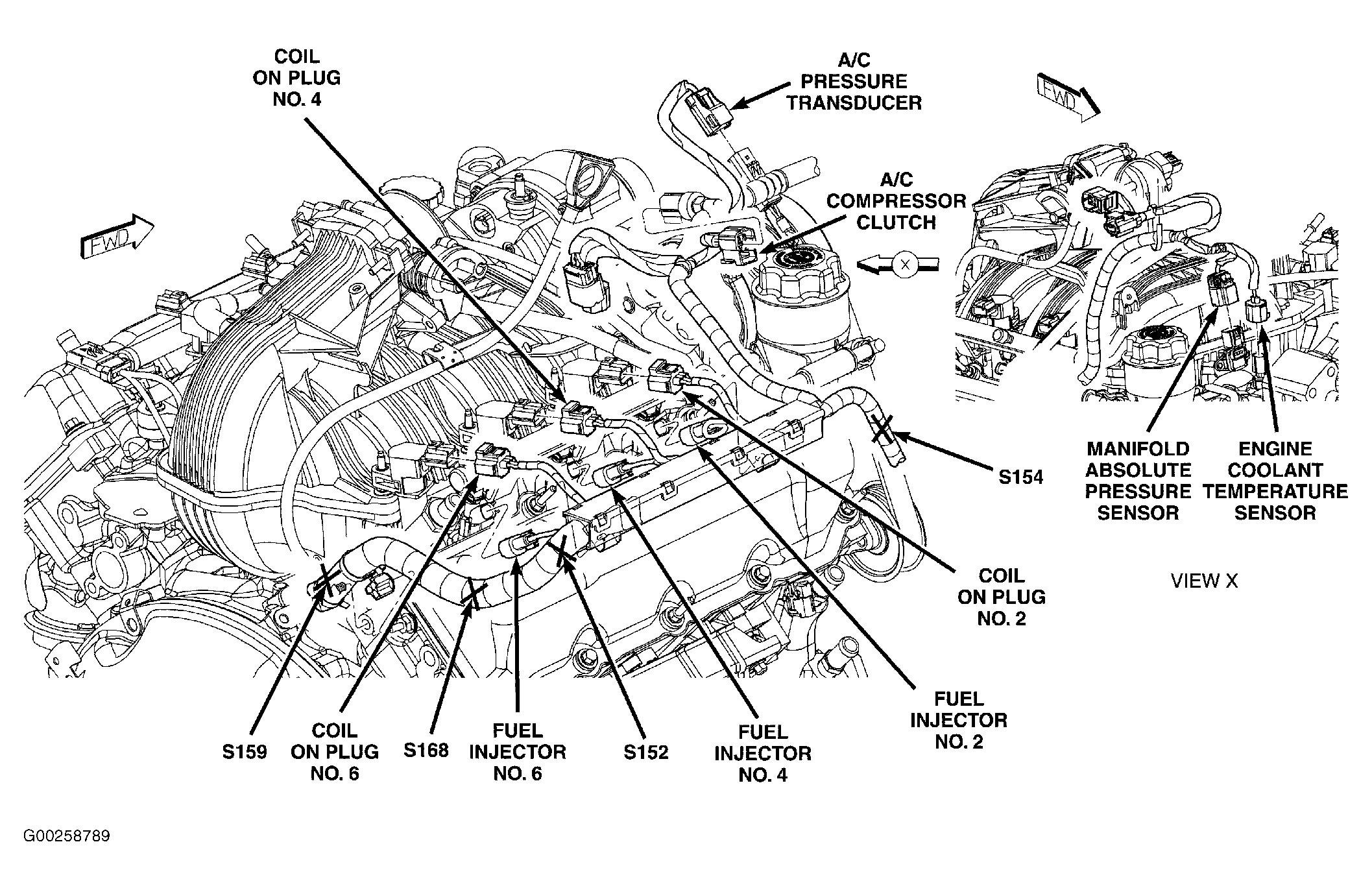

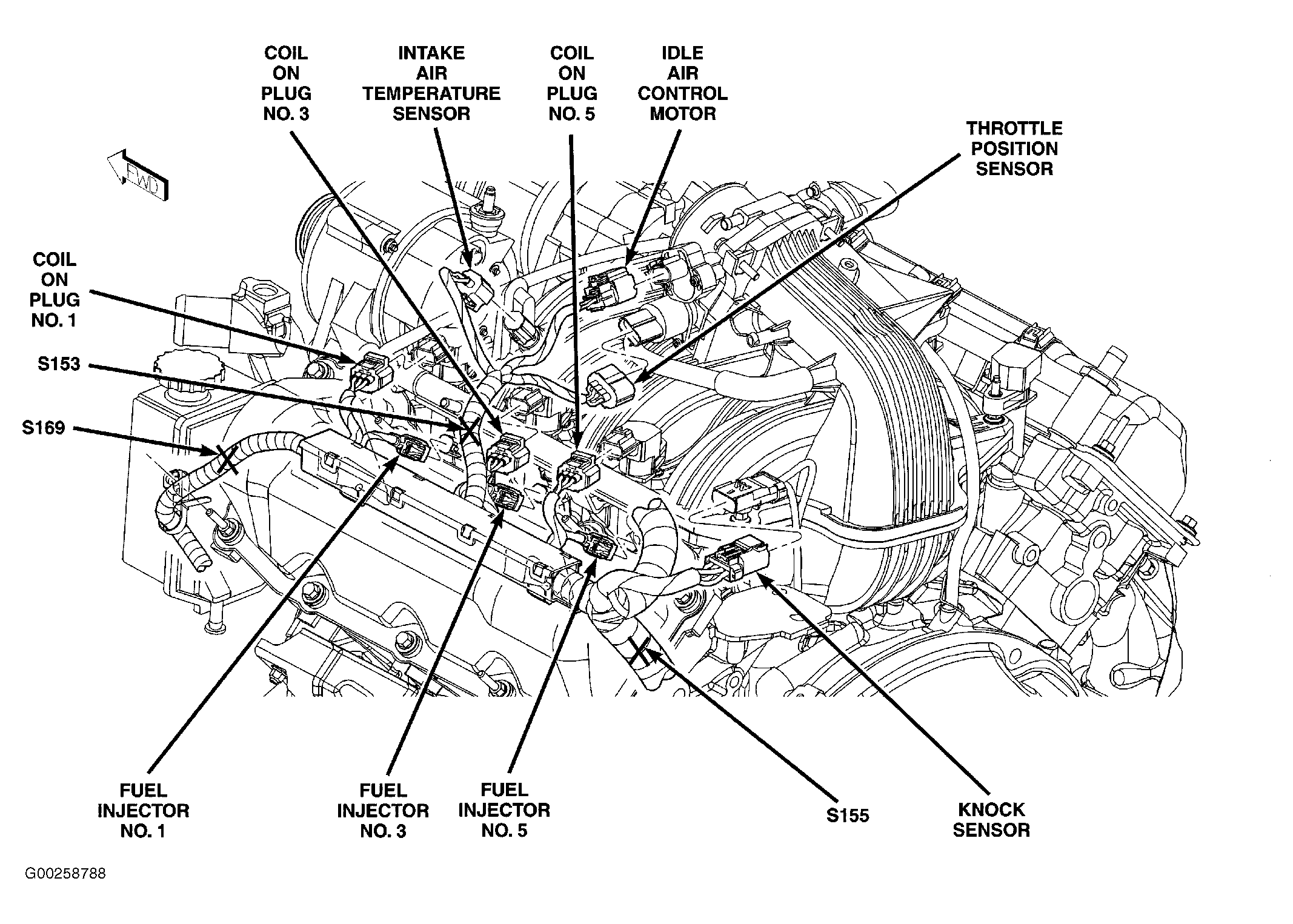

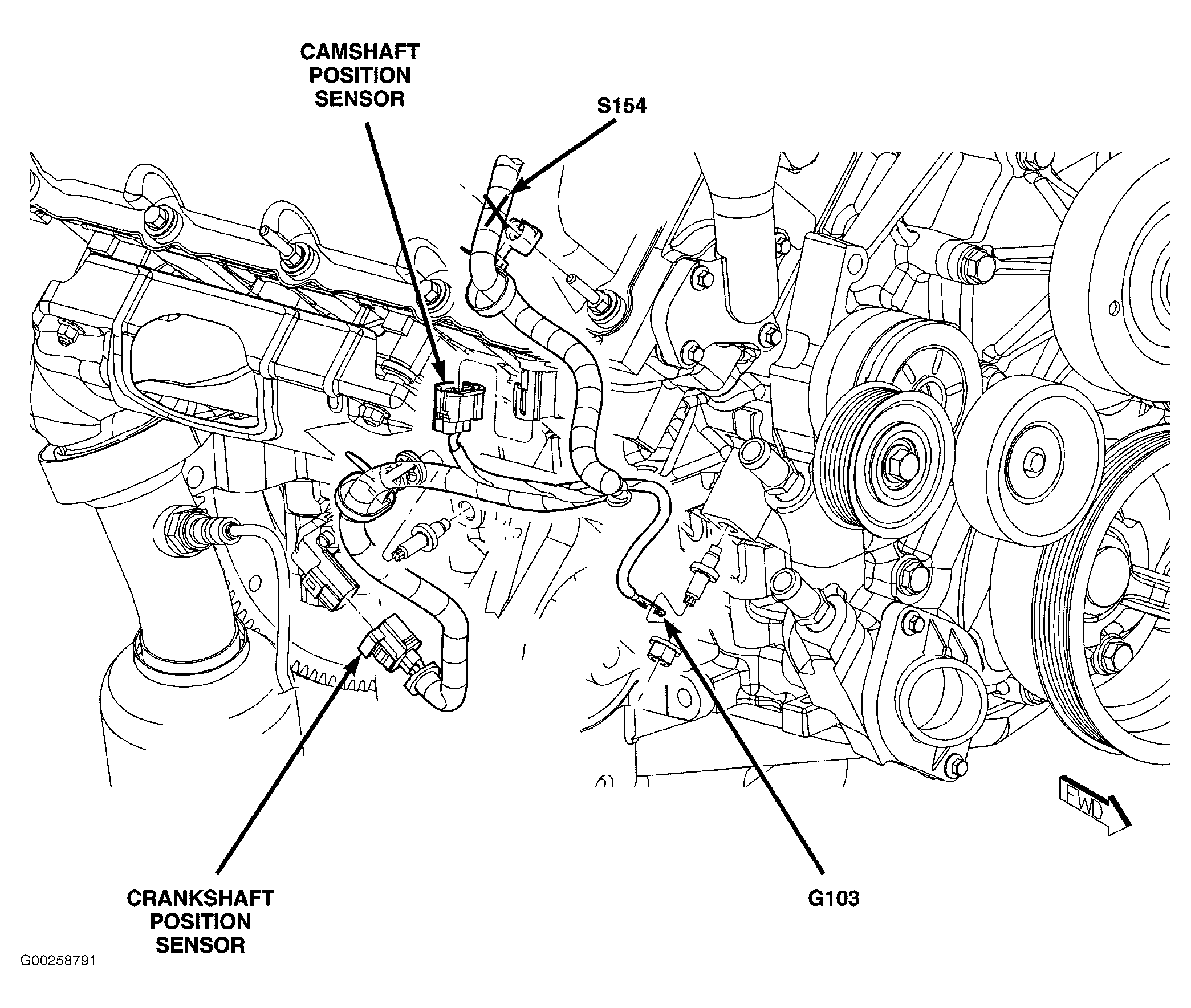

Fig 3: Left Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

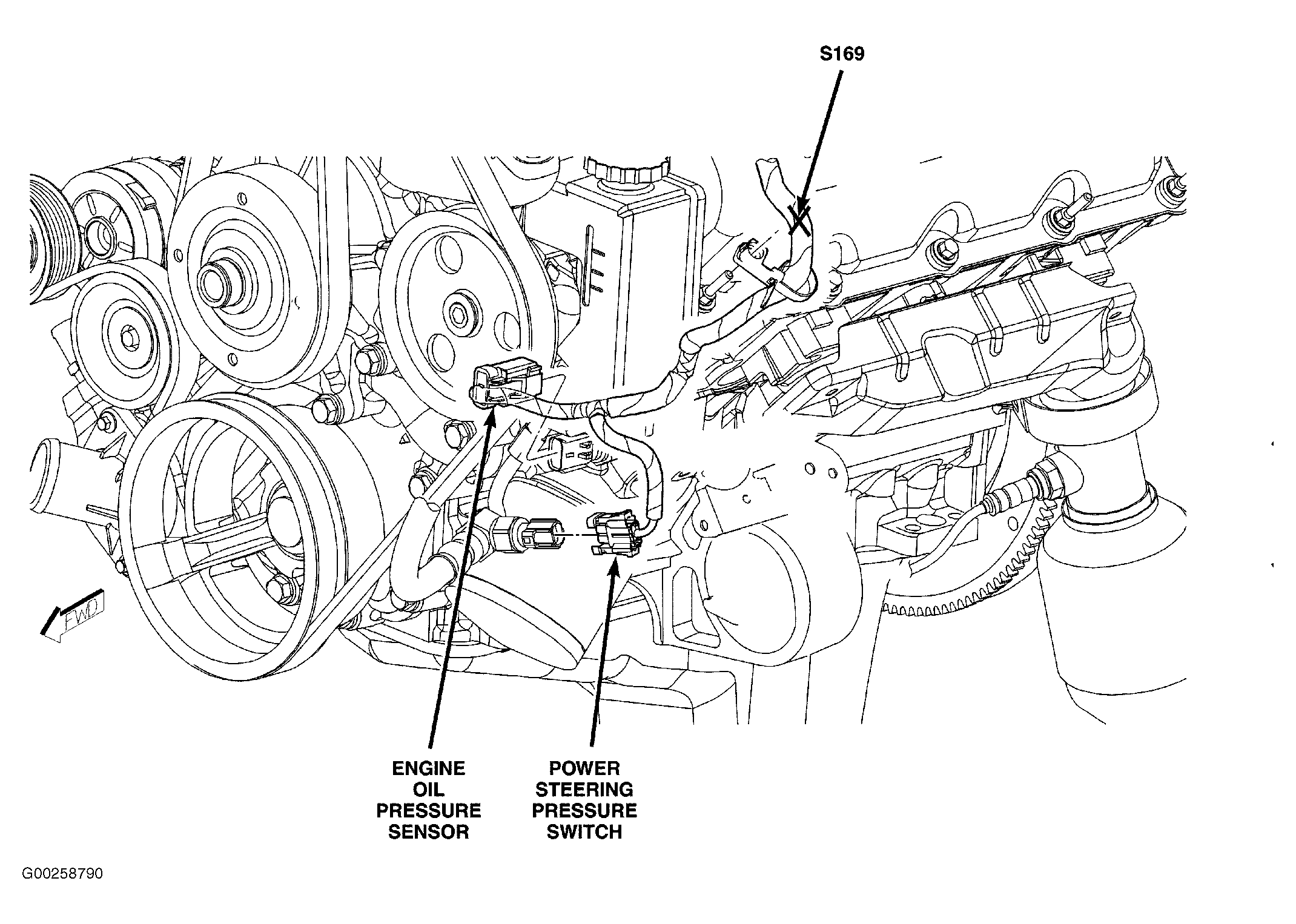

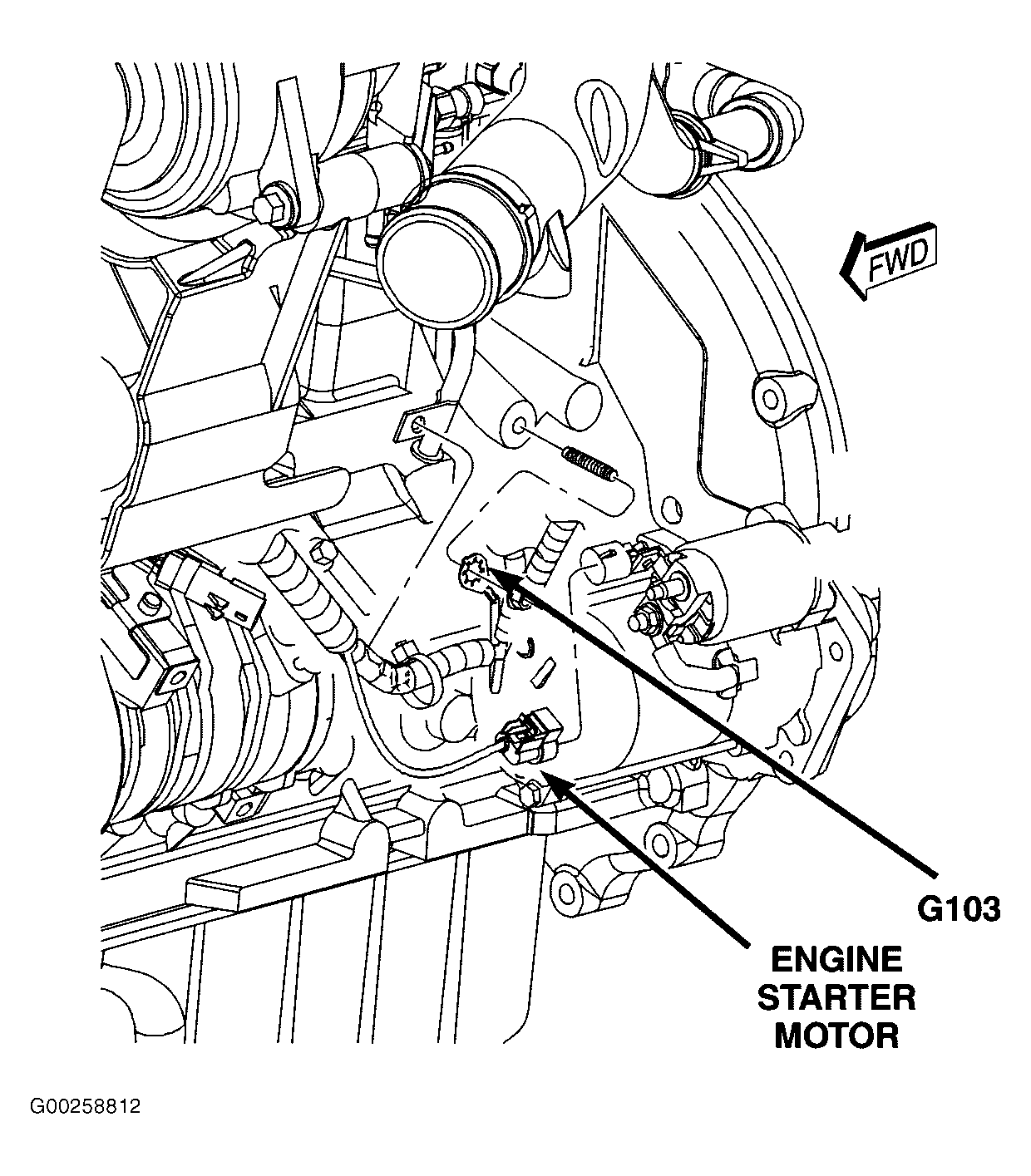

Fig 4: Right Side Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 5: Lower Left Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 6: Lower Right Of Engine (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 7: Left Side Of Transmission (3.7L)

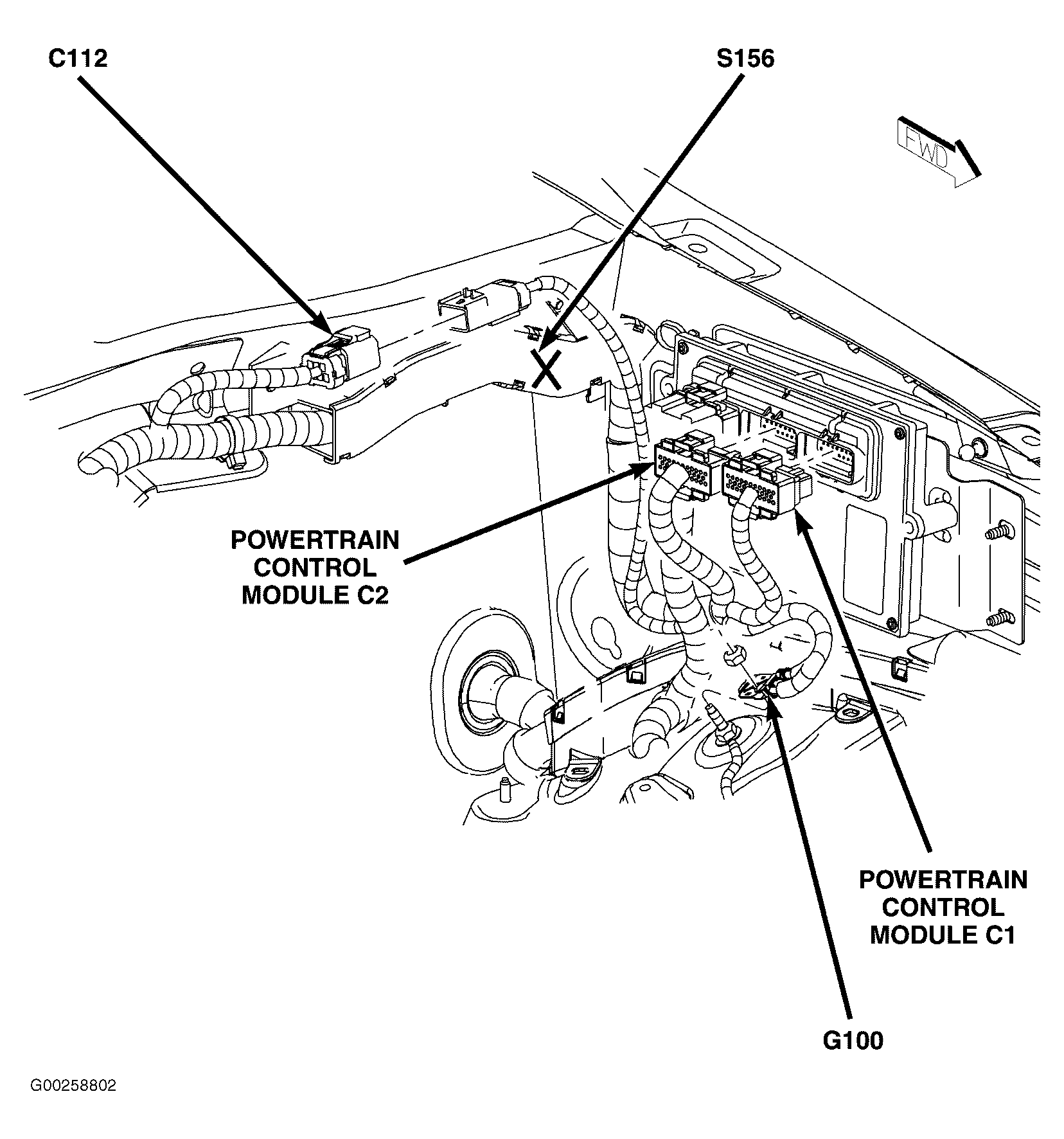

Courtesy of DAIMLERCHRYSLER CORP.

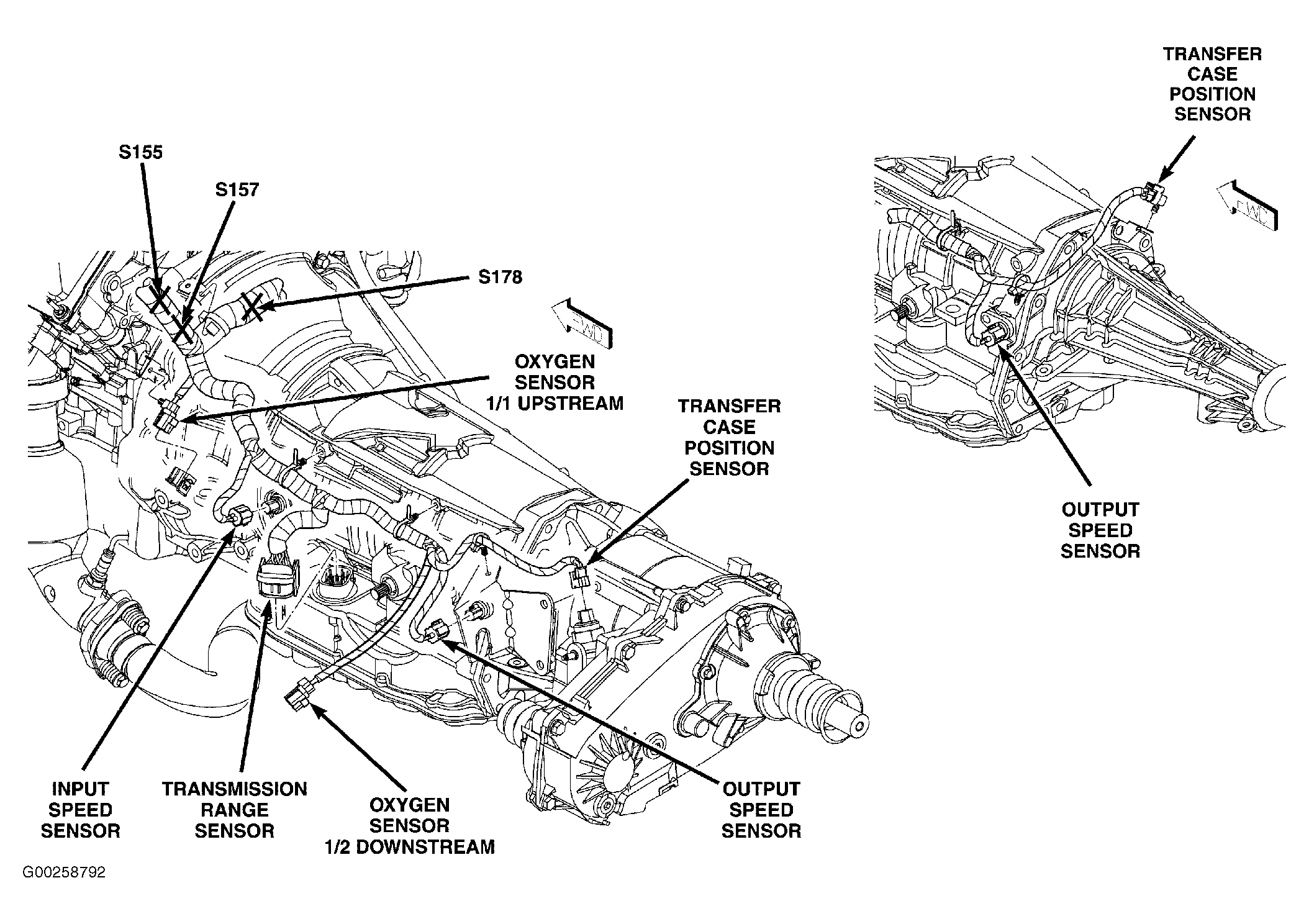

Fig 8: Right Side Of Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

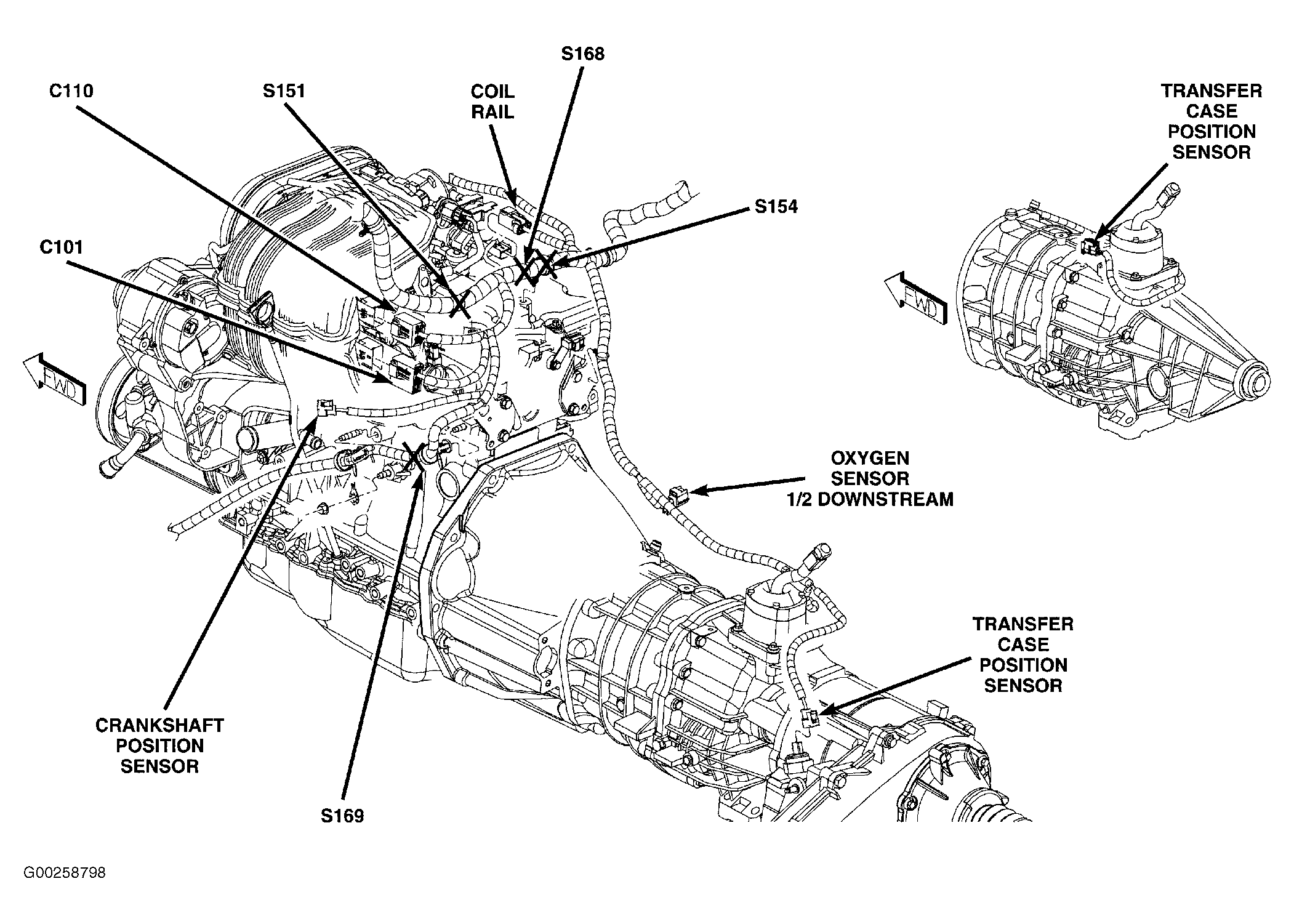

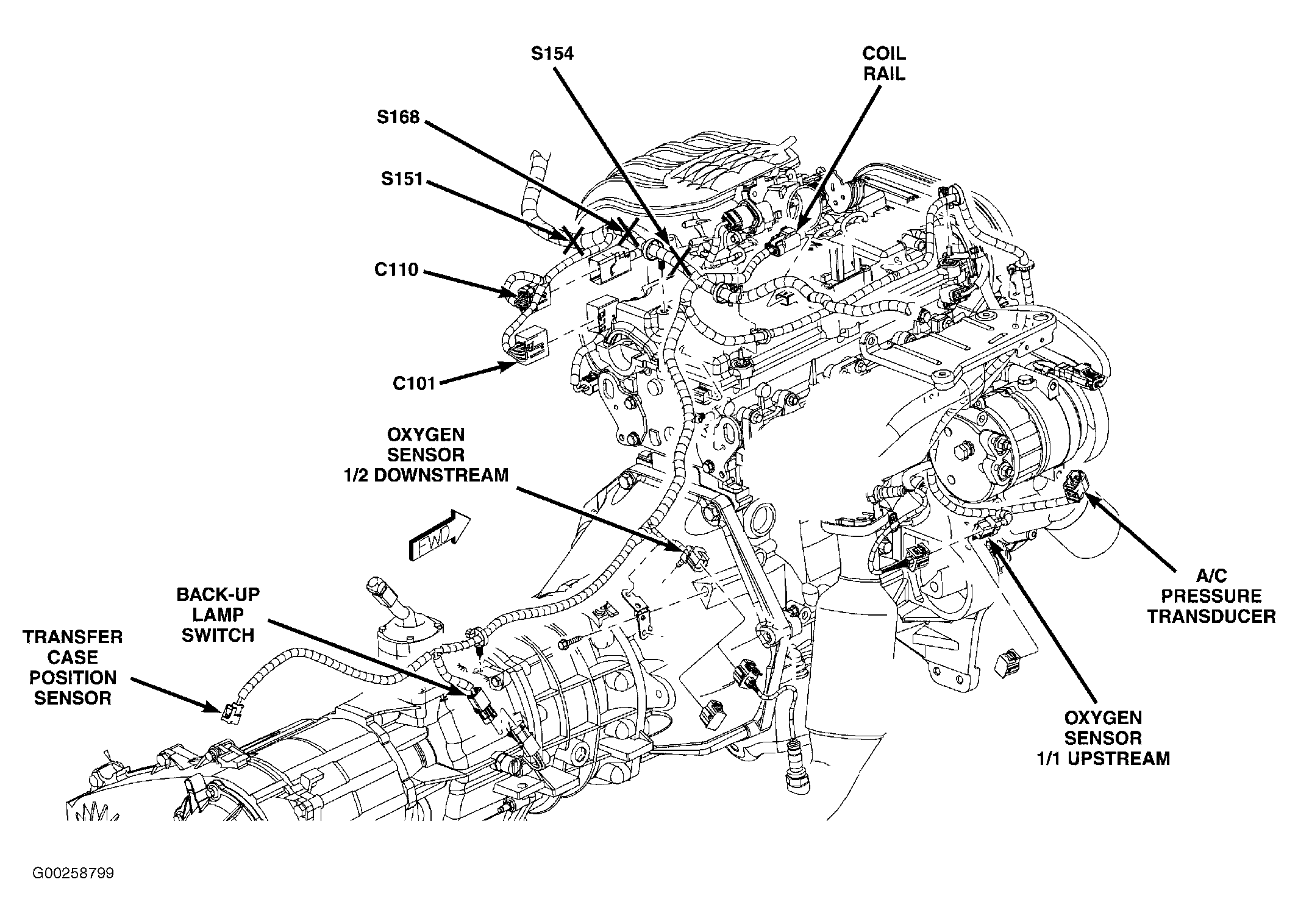

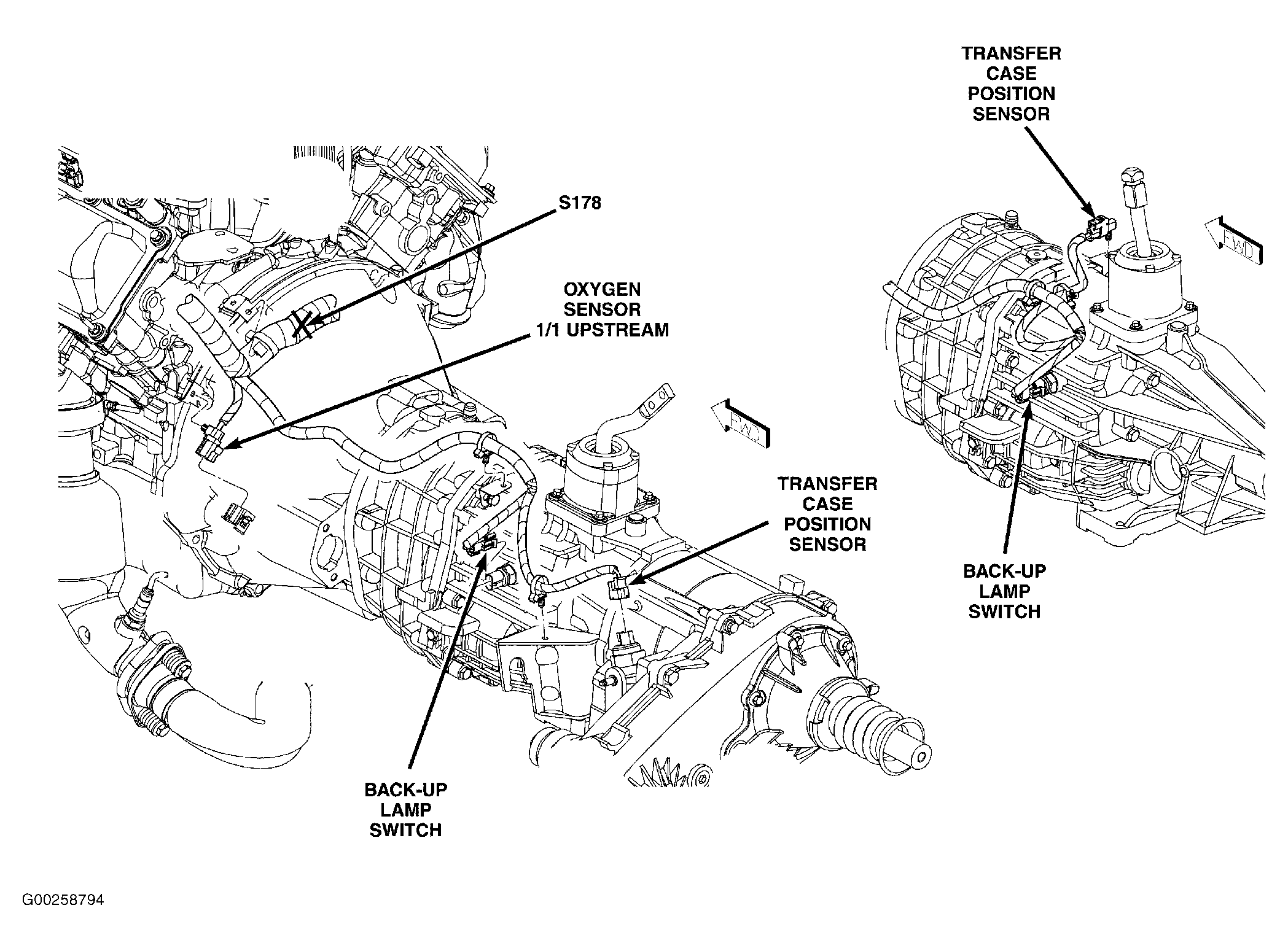

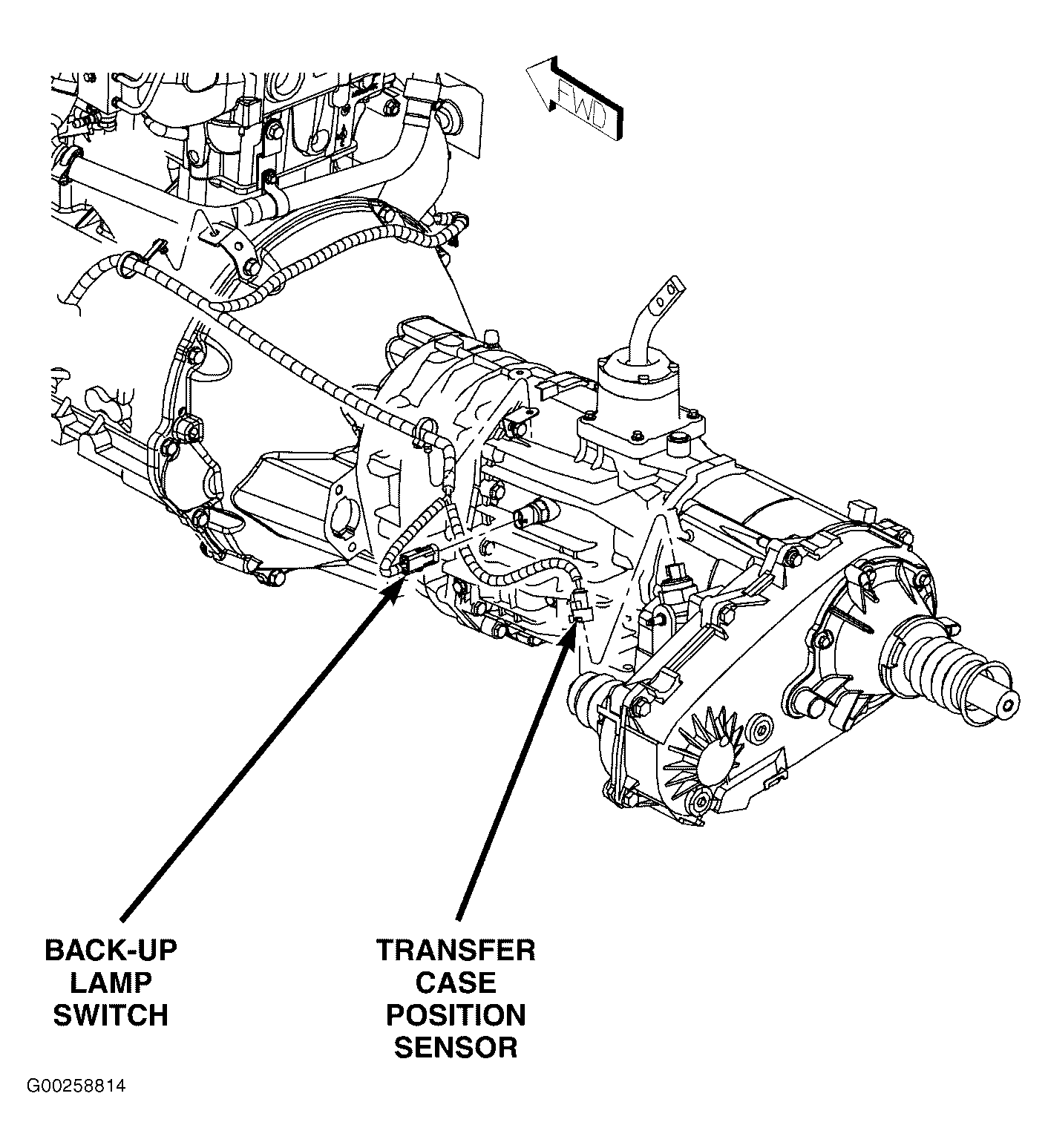

Fig 9: Manual Transmission (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 10: Engine Compartment (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

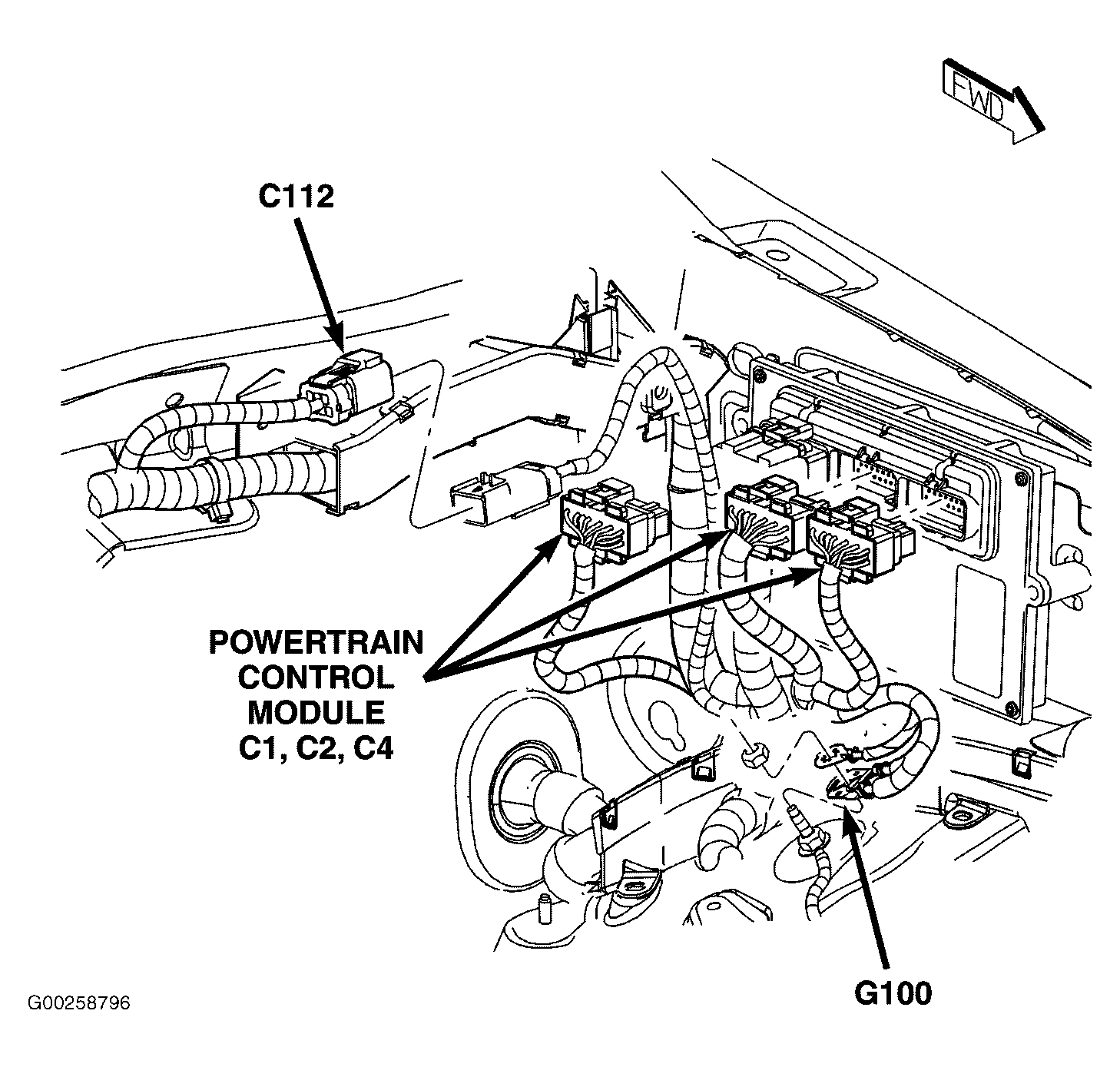

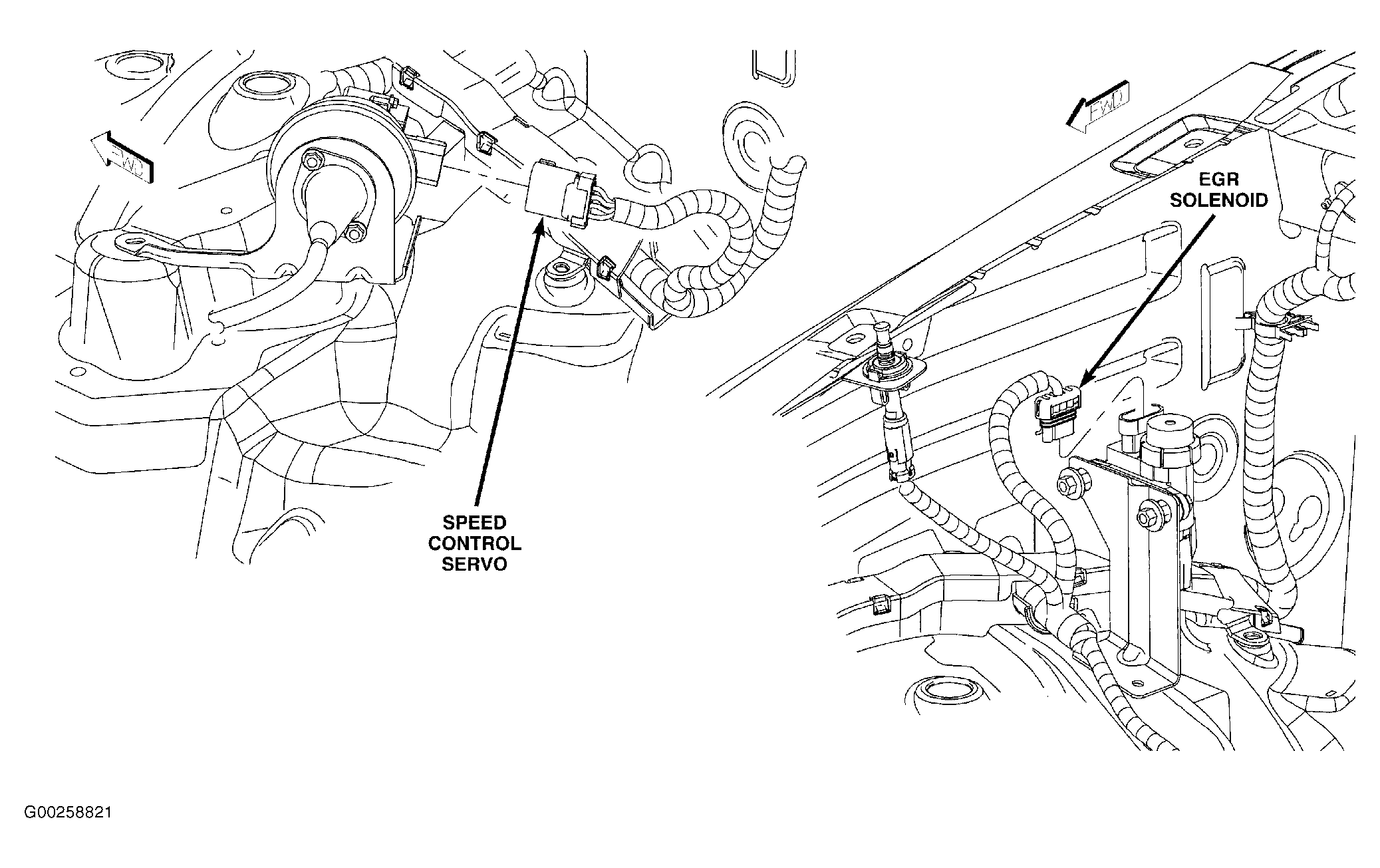

Fig 11: Left Side Of Engine Compartment (3.7L)
Courtesy of DAIMLERCHRYSLER CORP.

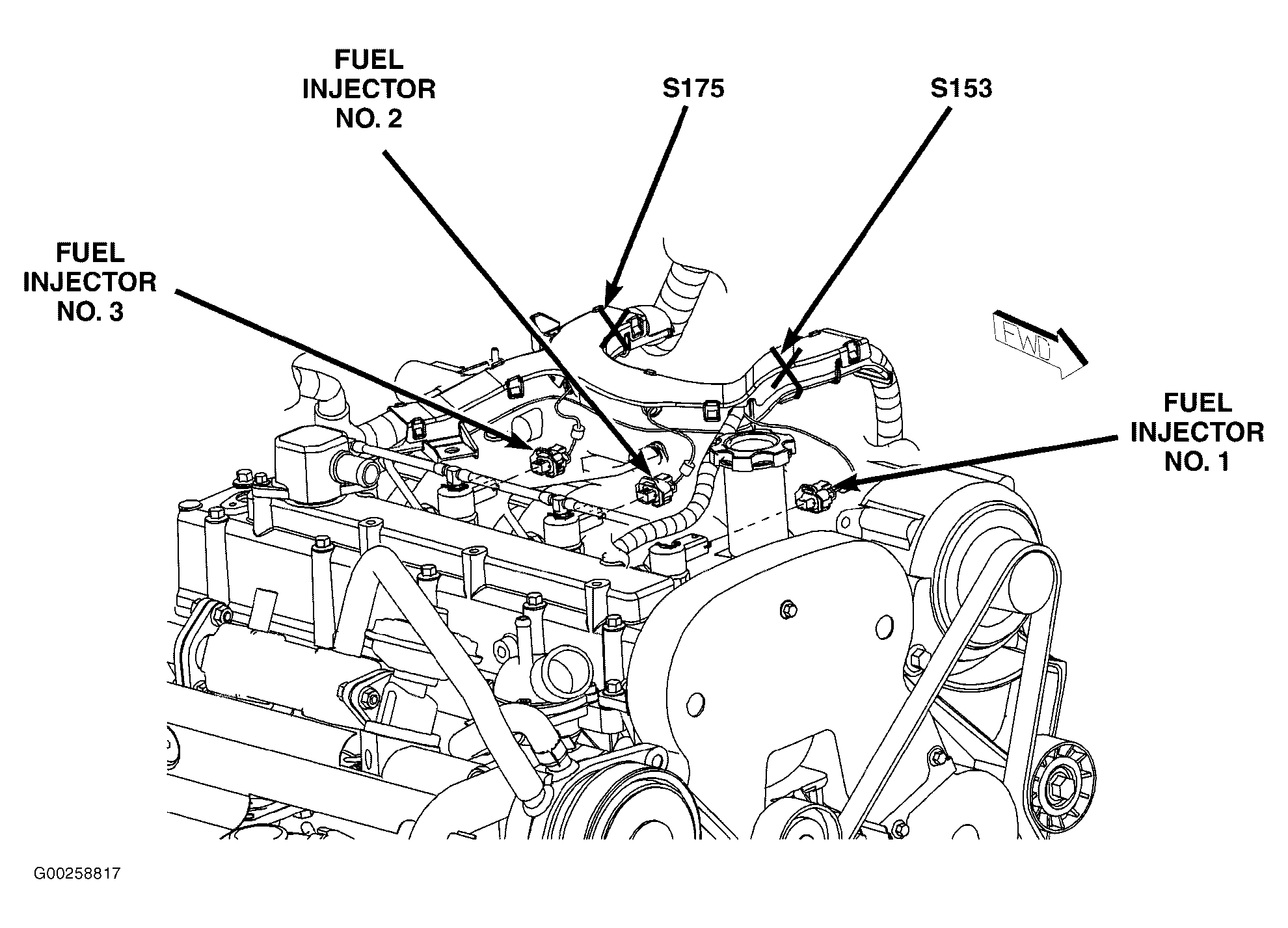

Fig 12: Engine/Transmission (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

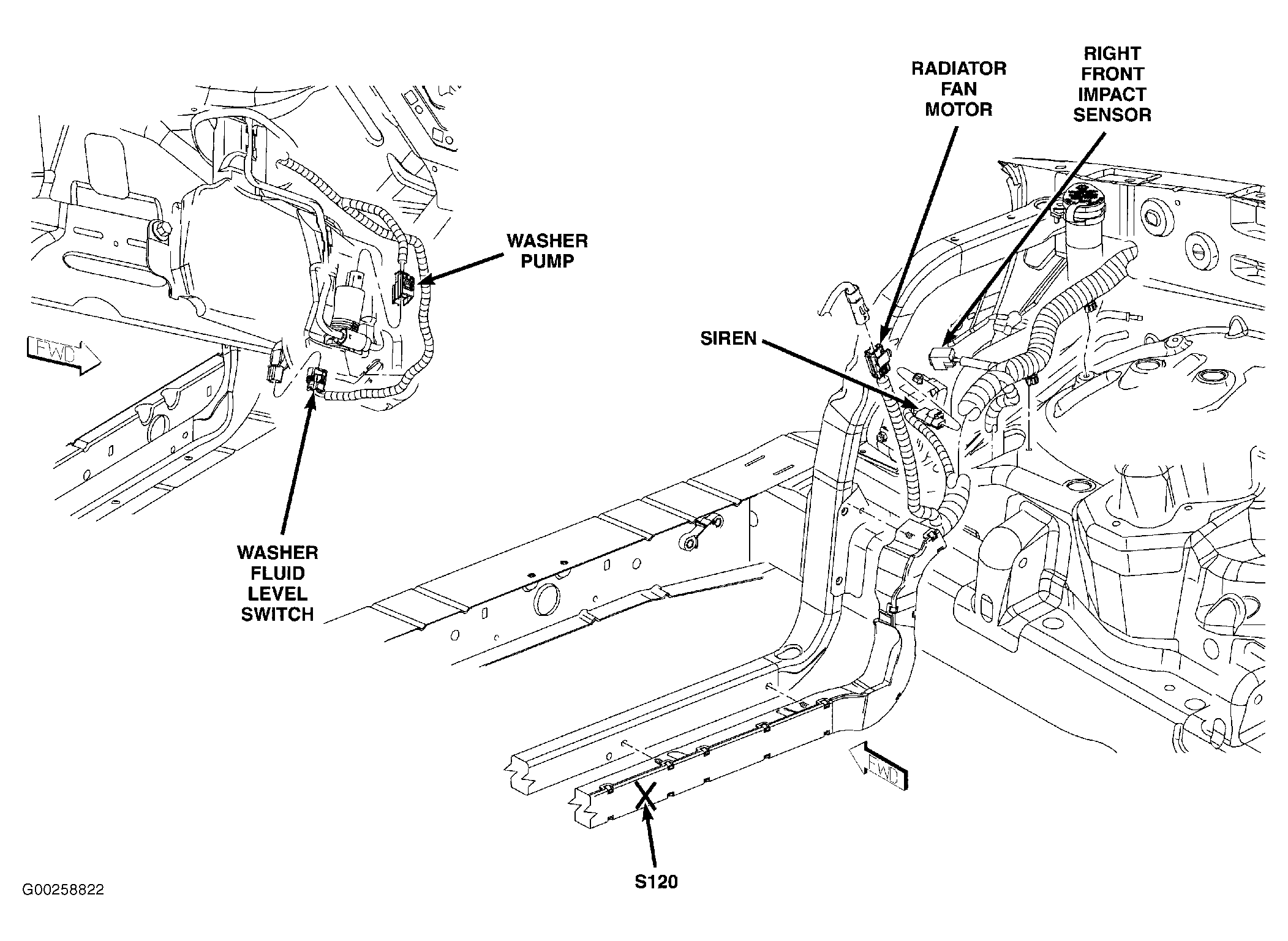

Fig 13: Engine/Transmission (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 14: Engine Compartment (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 15: Left Rear Of Engine Compartment (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.

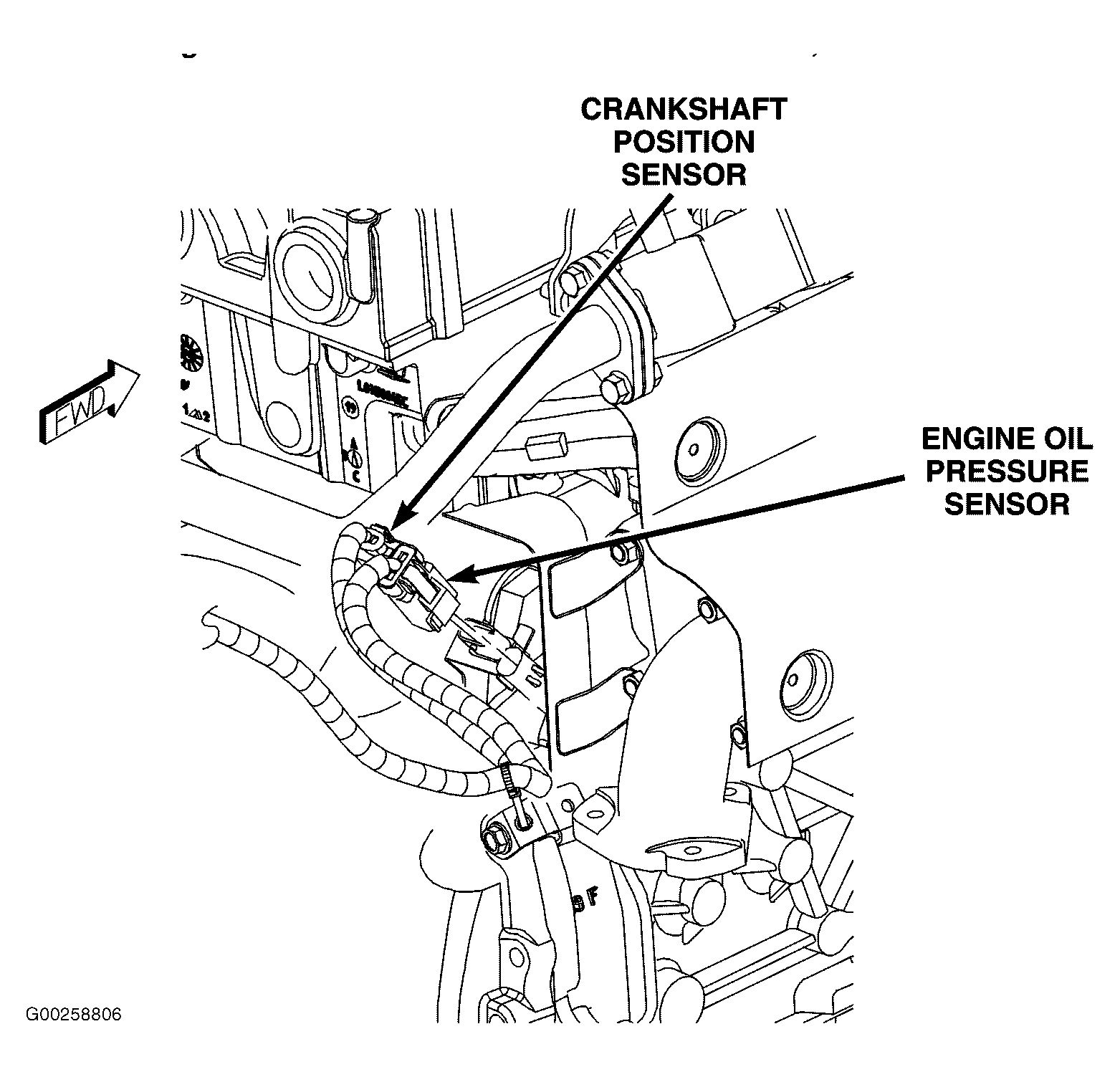

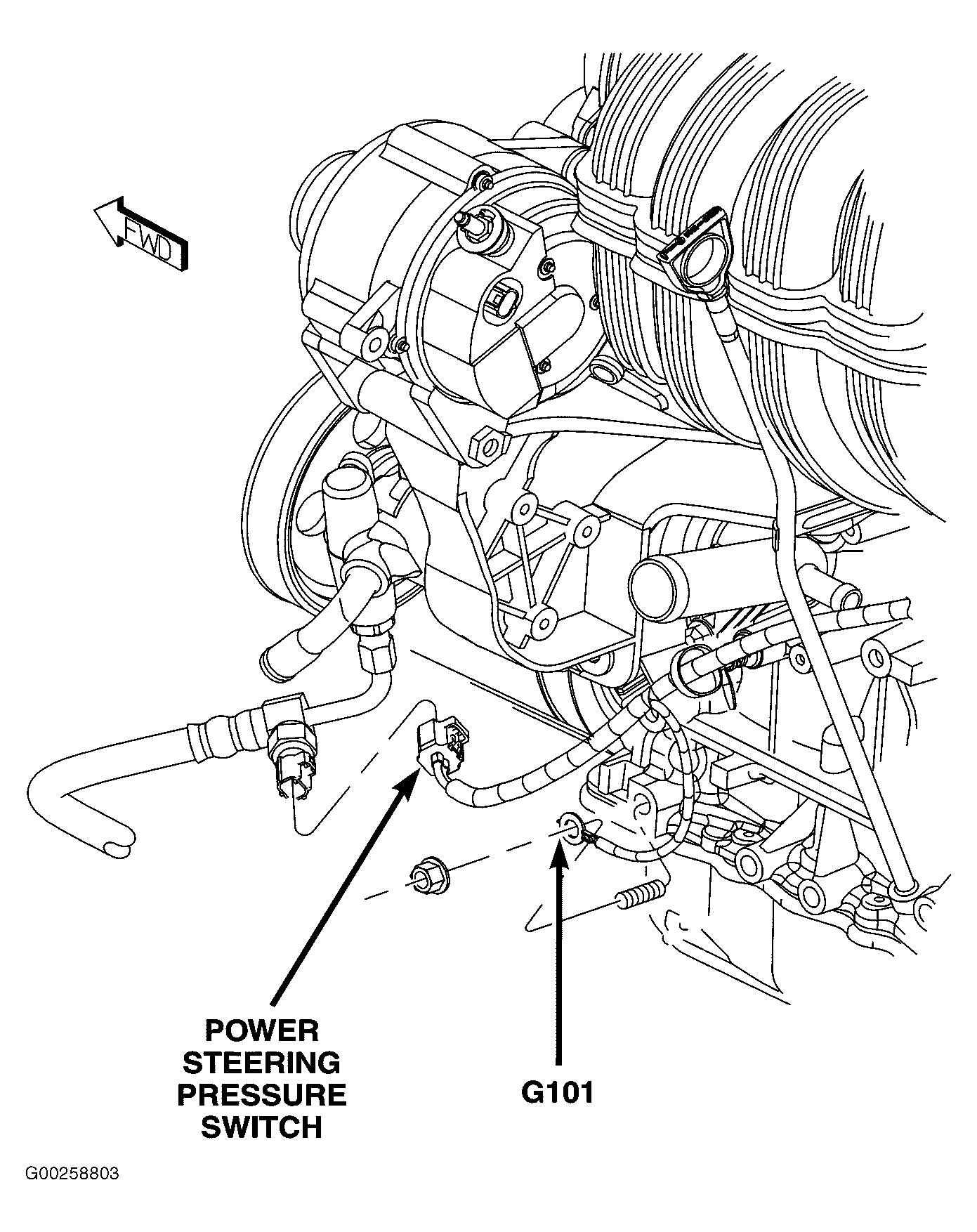

Fig 16: Lower Left Front Of Engine (2.4L)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 17: Right Rear Side Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 18: Right Side Of Engine Compartment (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 19: Left Rear Of Engine Compartment (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 20: Left Side Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 21: Left Side Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.

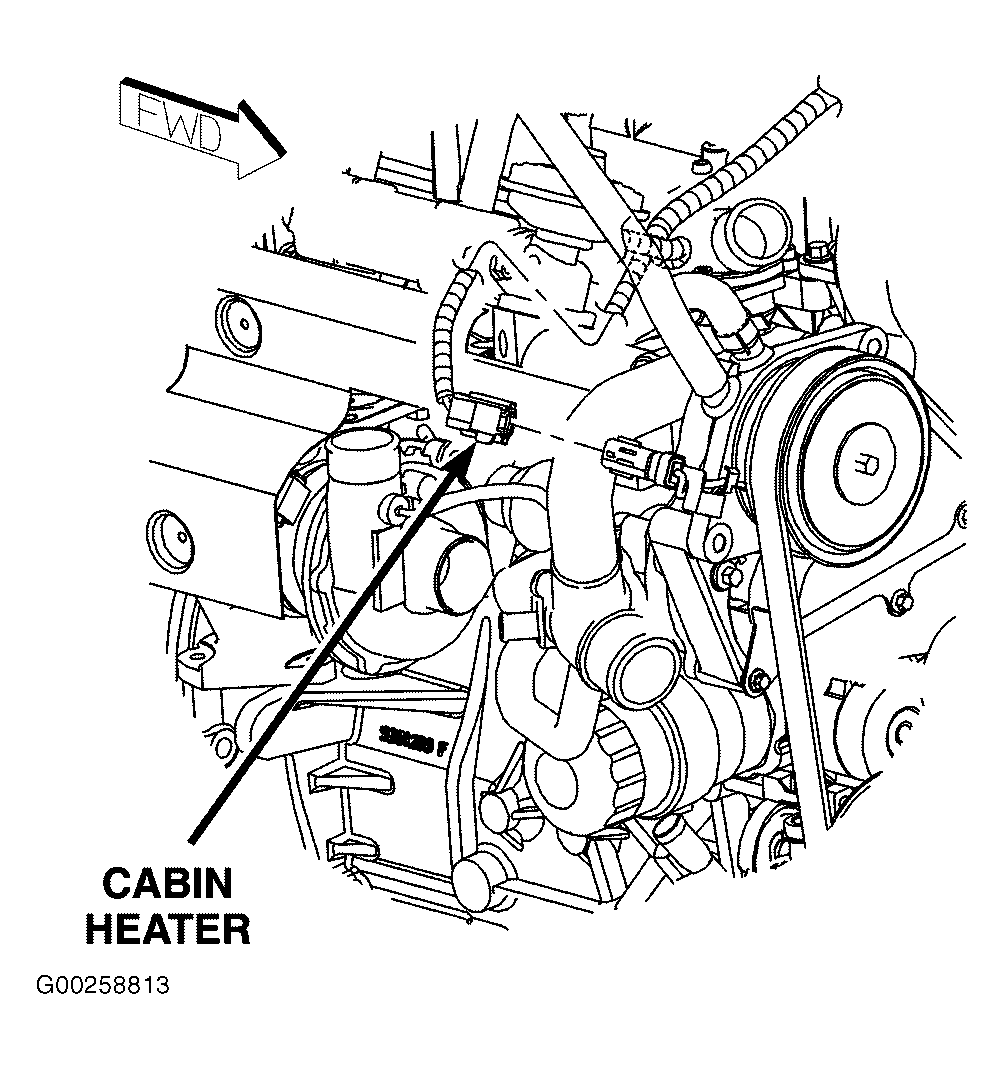

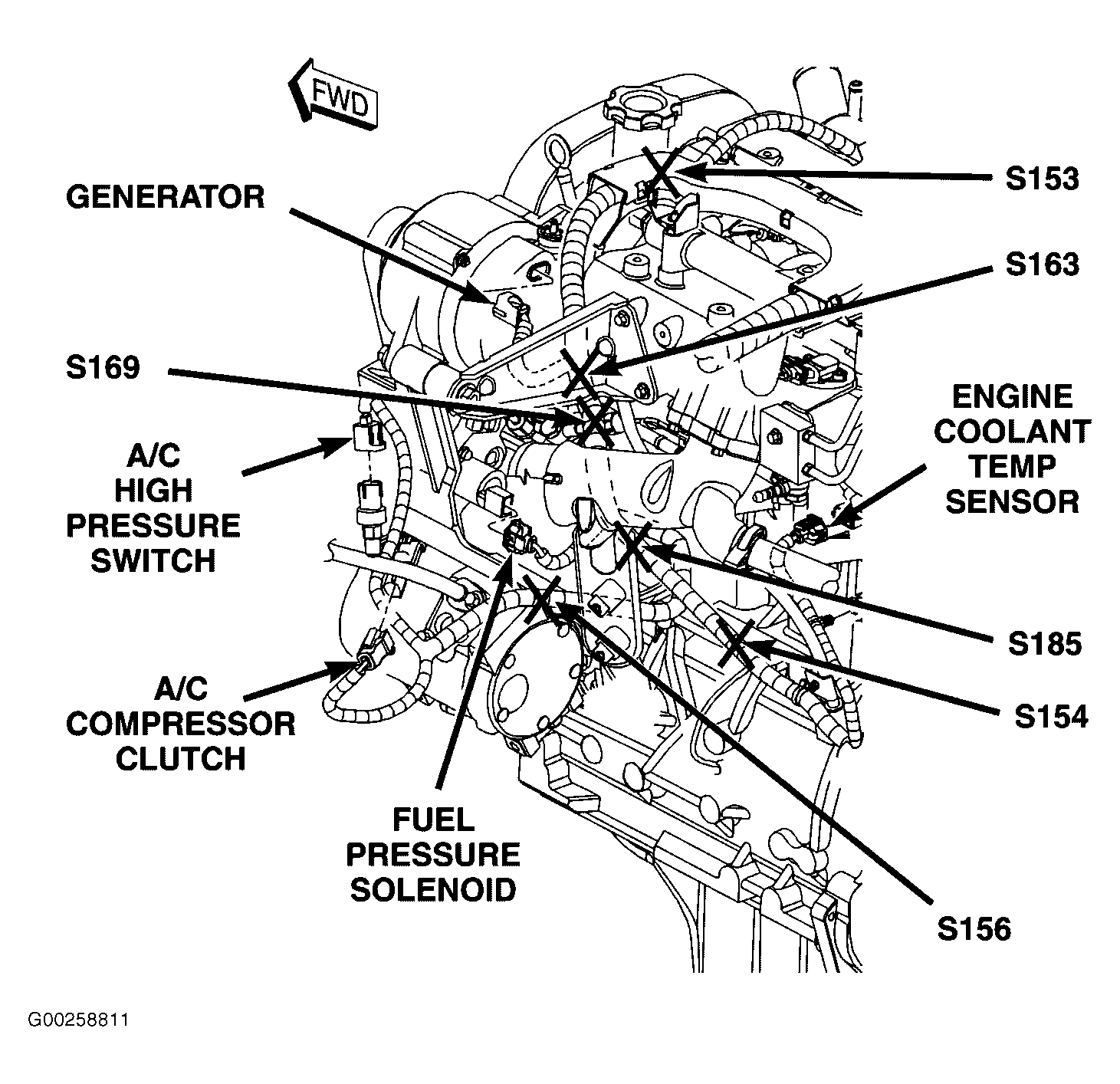

Fig 22: Front Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 23: Left Side Of Manual Transmission (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 24: Rear Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 25: Transmission (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.

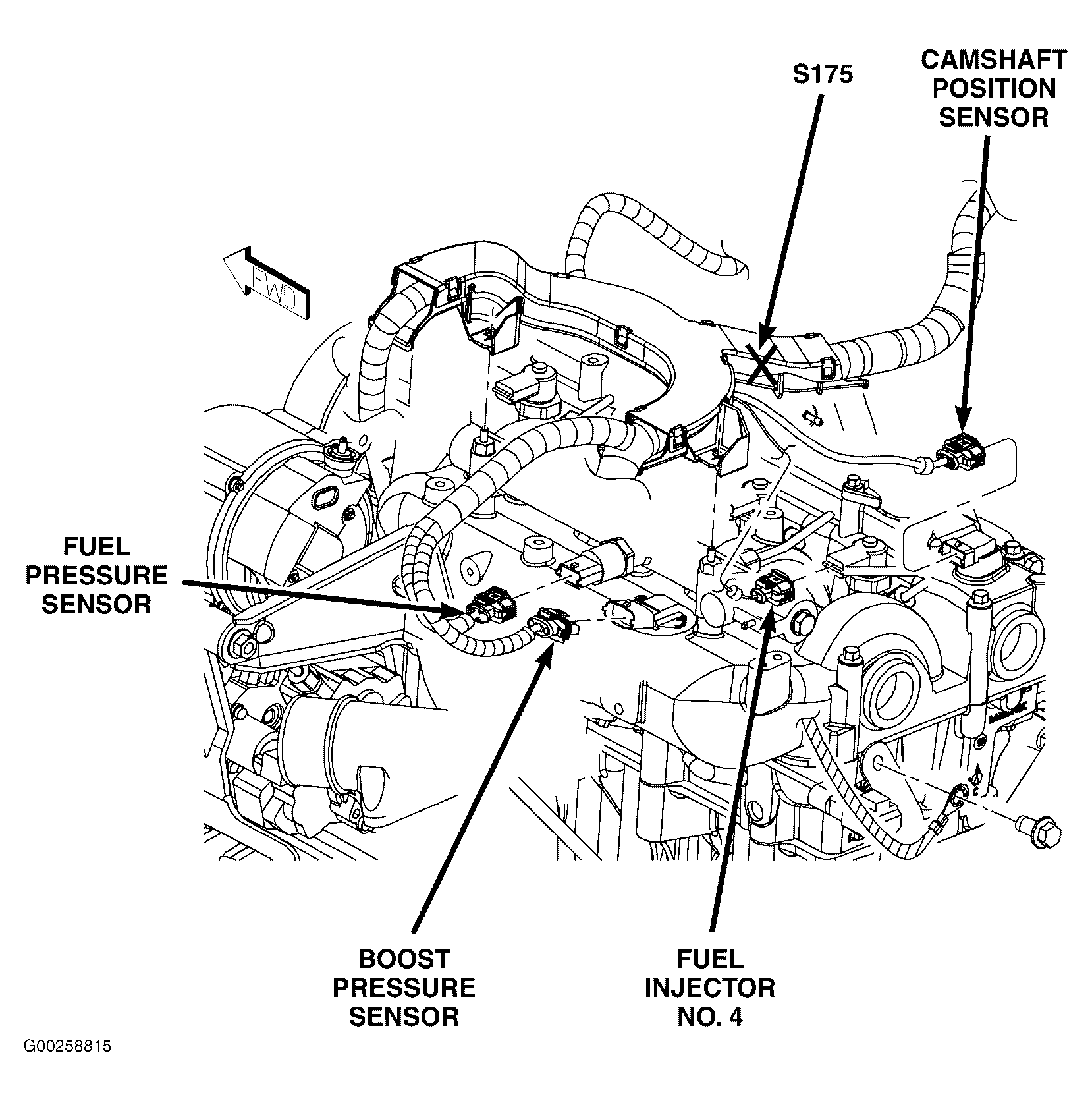

Fig 26: Top Of Engine (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.

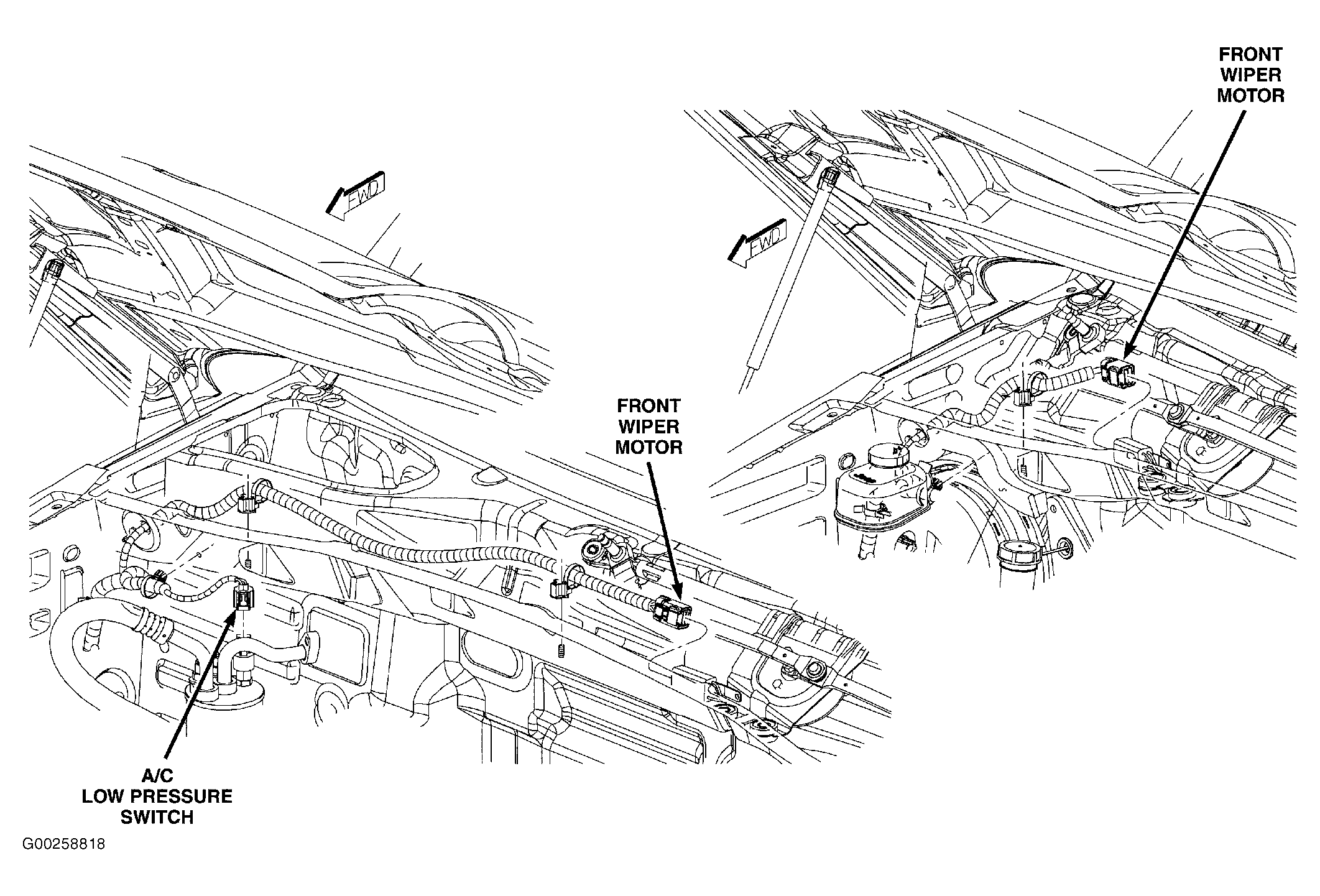

Fig 27: Rear Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

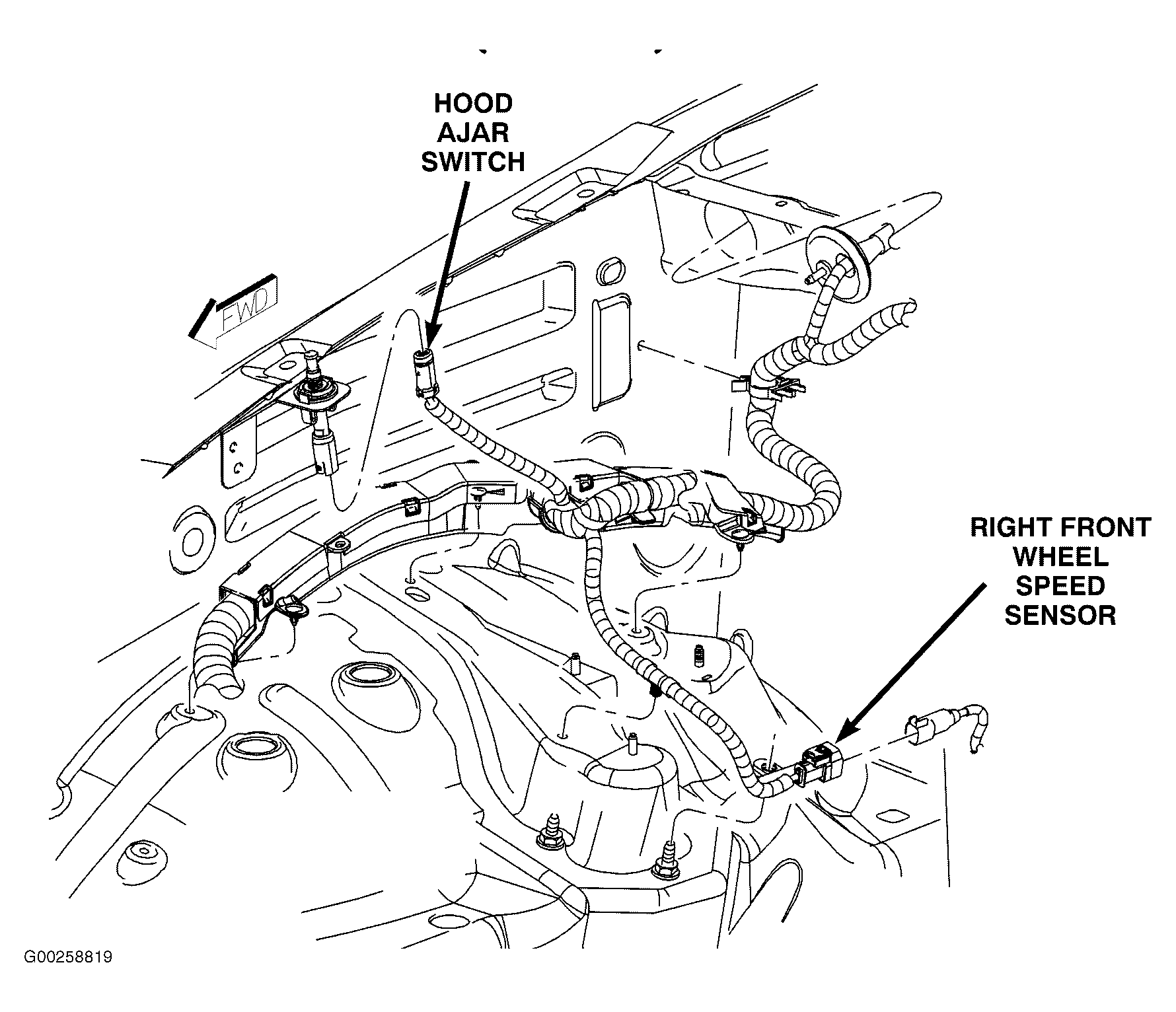

Fig 28: Right Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 29: Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 30: Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

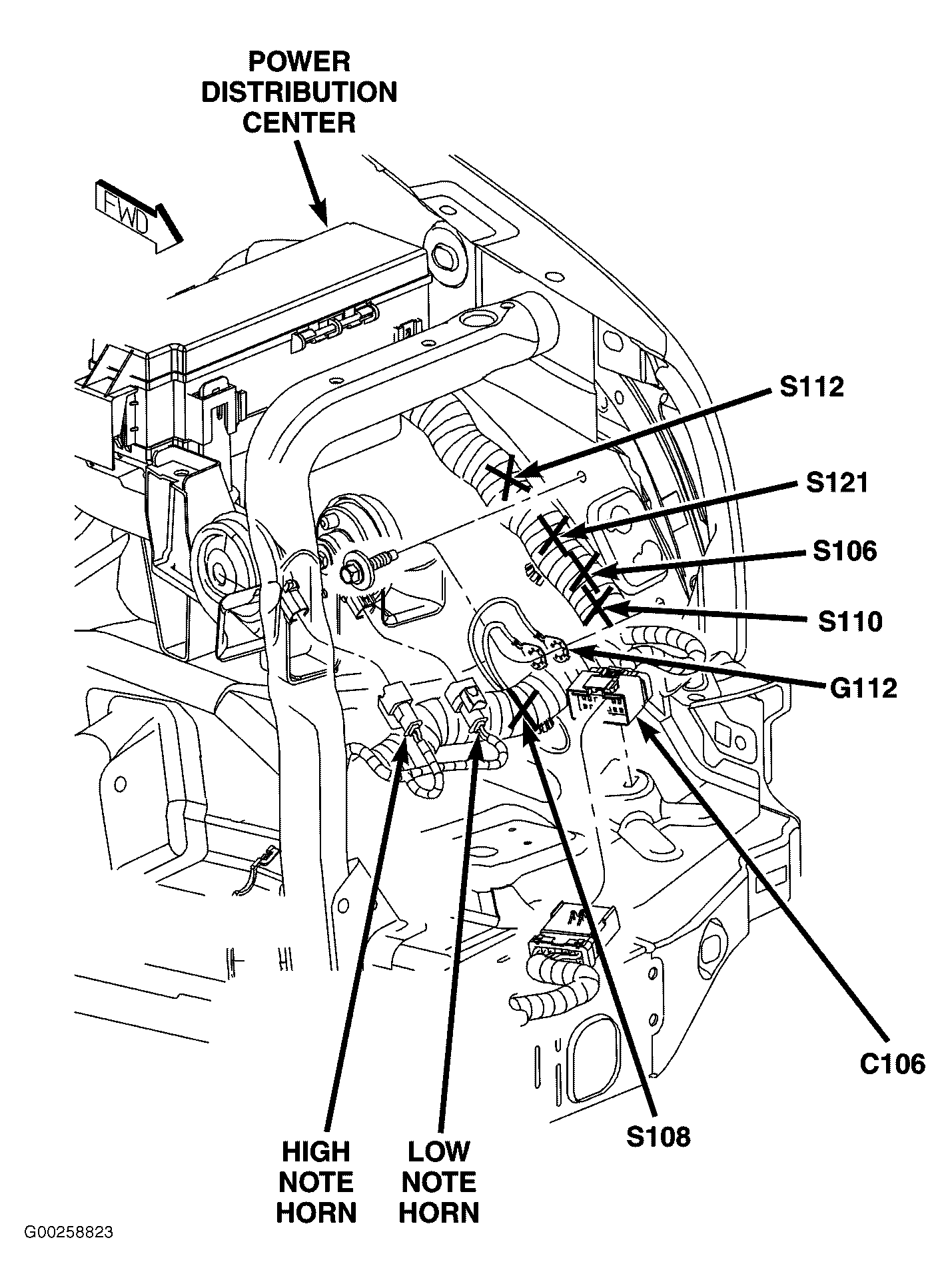

Fig 31: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 32: Left Front Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.

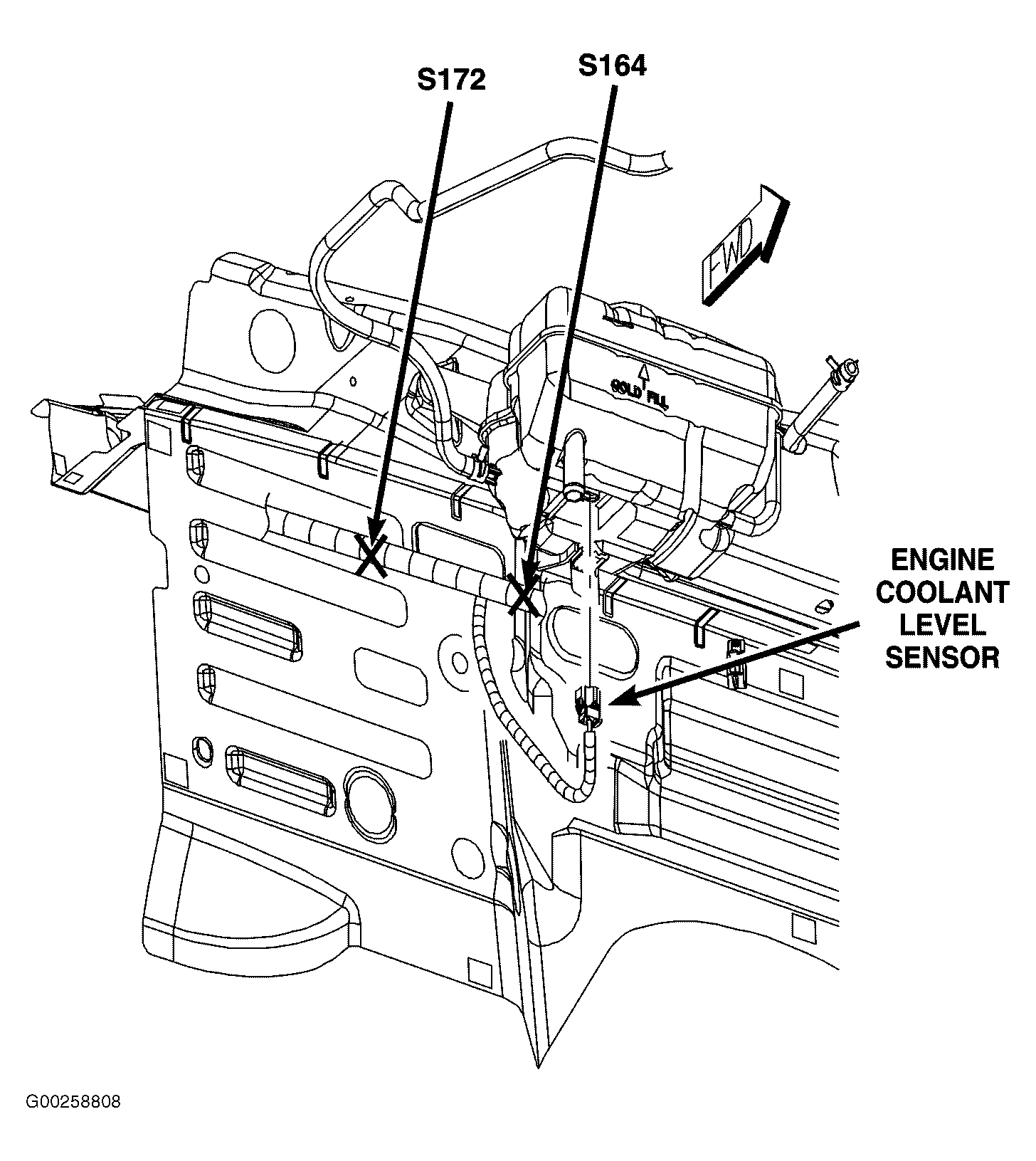

Fig 33: Left Side Of Engine Compartment
Courtesy of DAIMLERCHRYSLER CORP.
Fig 34: Engine To Dash
Courtesy of DAIMLERCHRYSLER CORP.

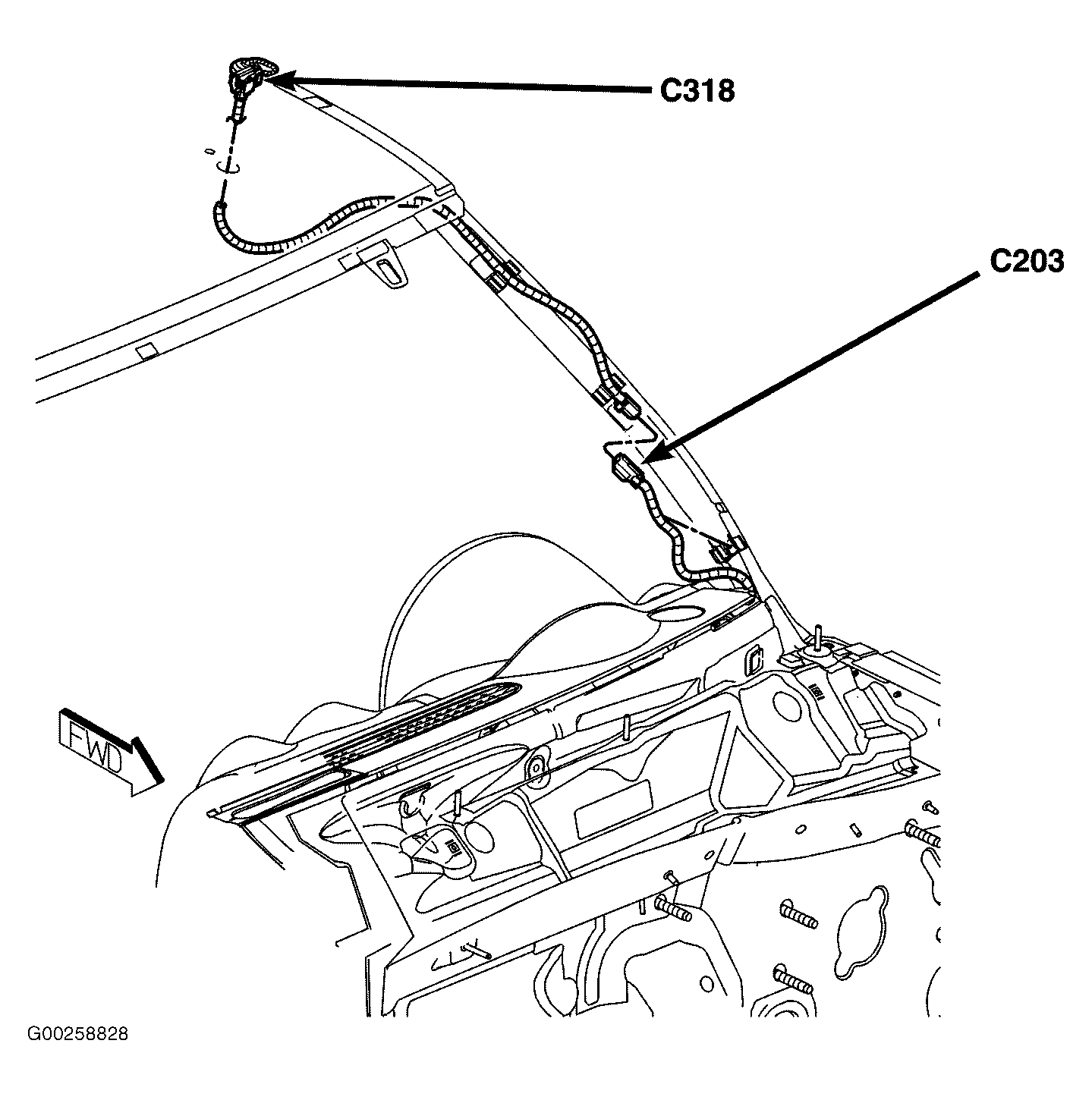

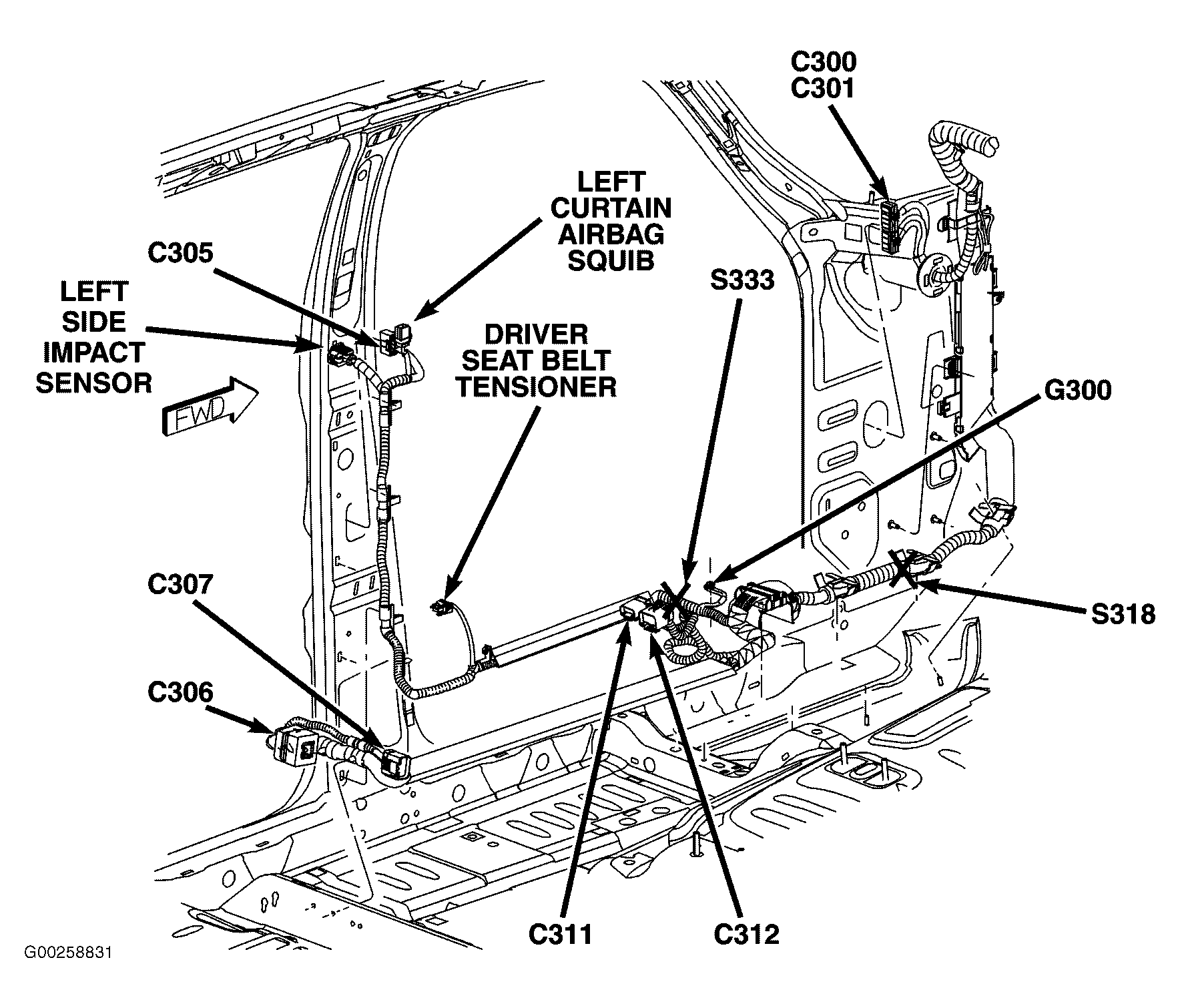

Fig 35: Left "A" Pillar
Courtesy of DAIMLERCHRYSLER CORP.

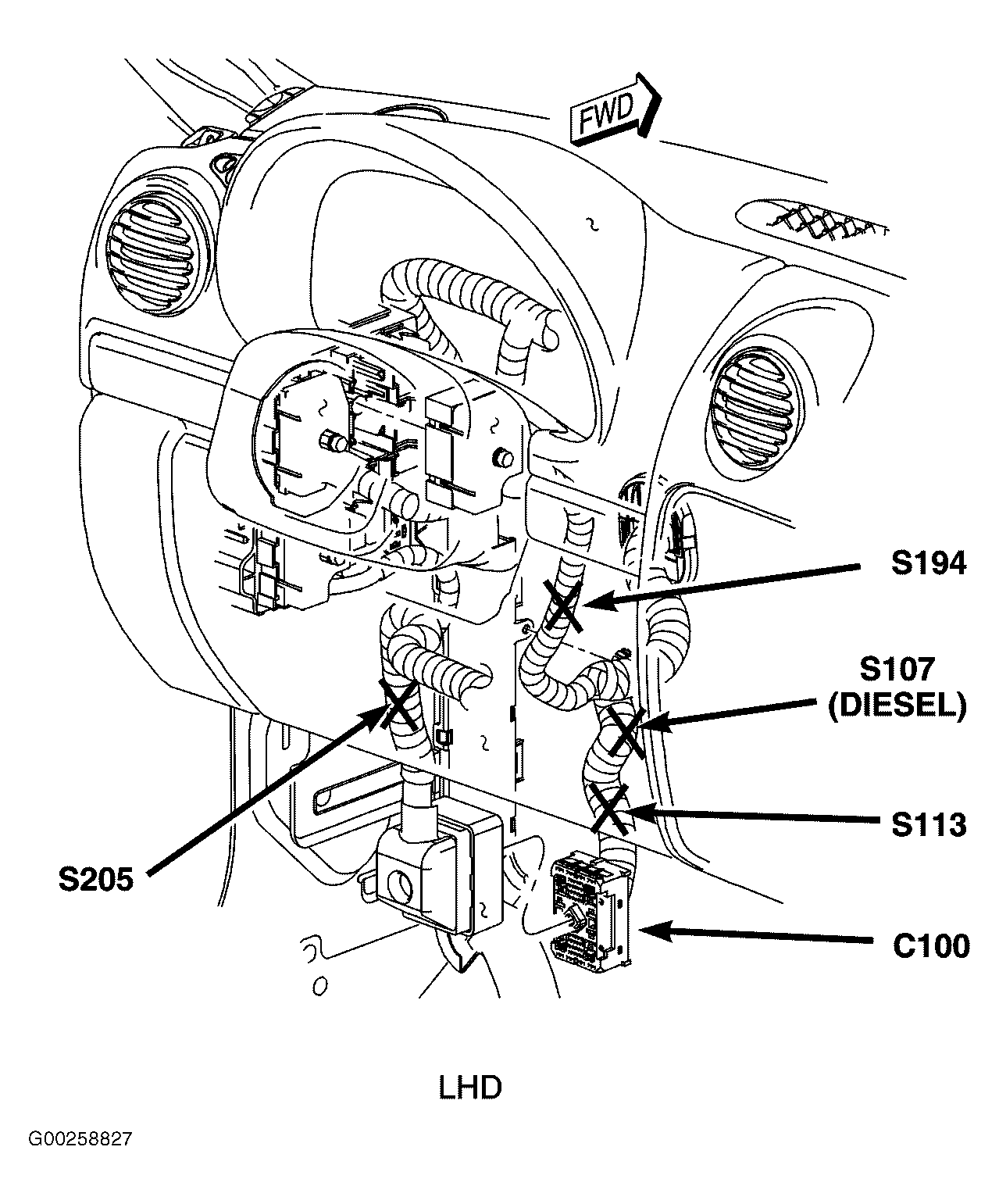

Fig 36: Dash
Courtesy of DAIMLERCHRYSLER CORP.
Fig 37: Right Front Body
Courtesy of DAIMLERCHRYSLER CORP.

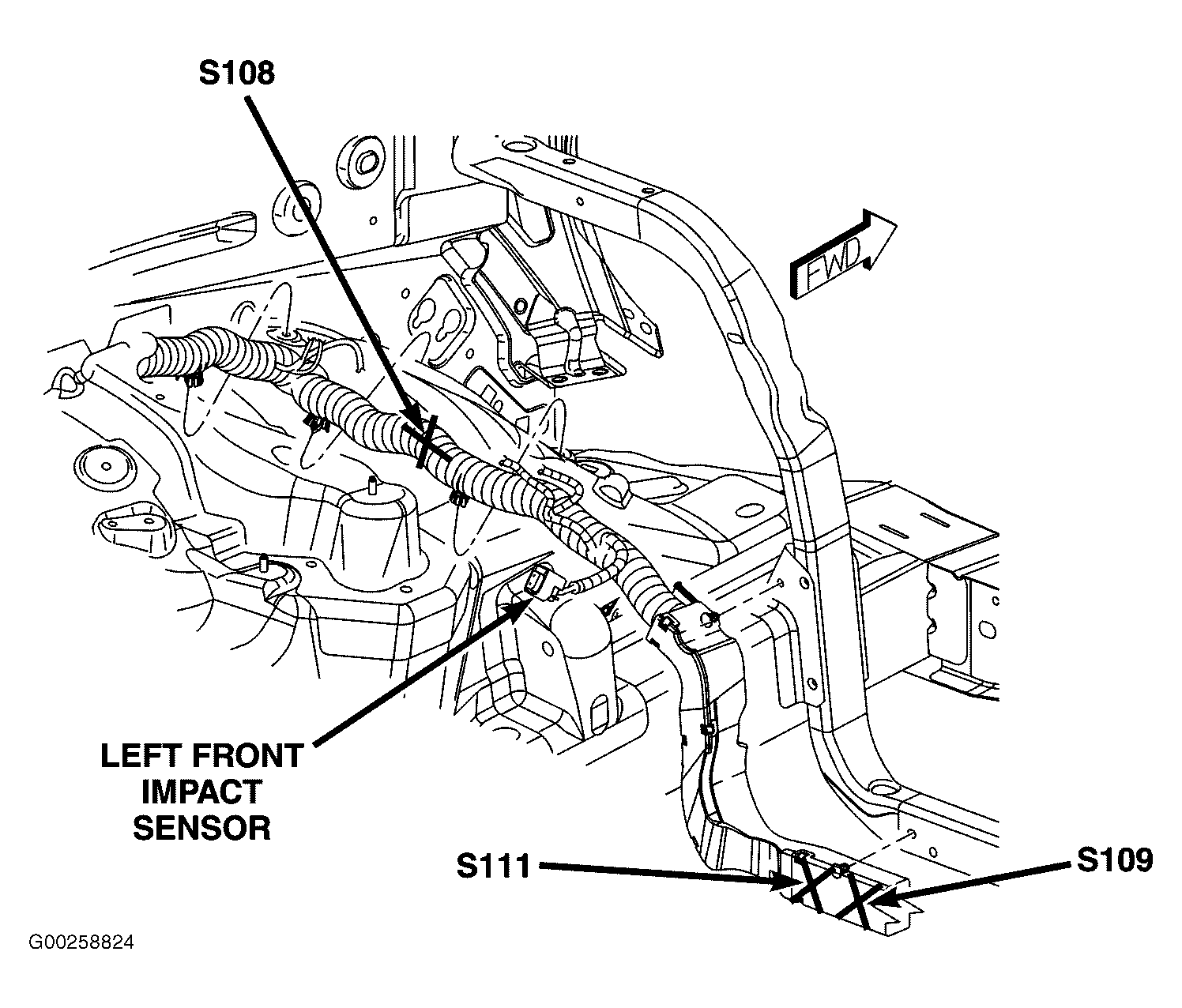

Fig 38: Left Front Body
Courtesy of DAIMLERCHRYSLER CORP.

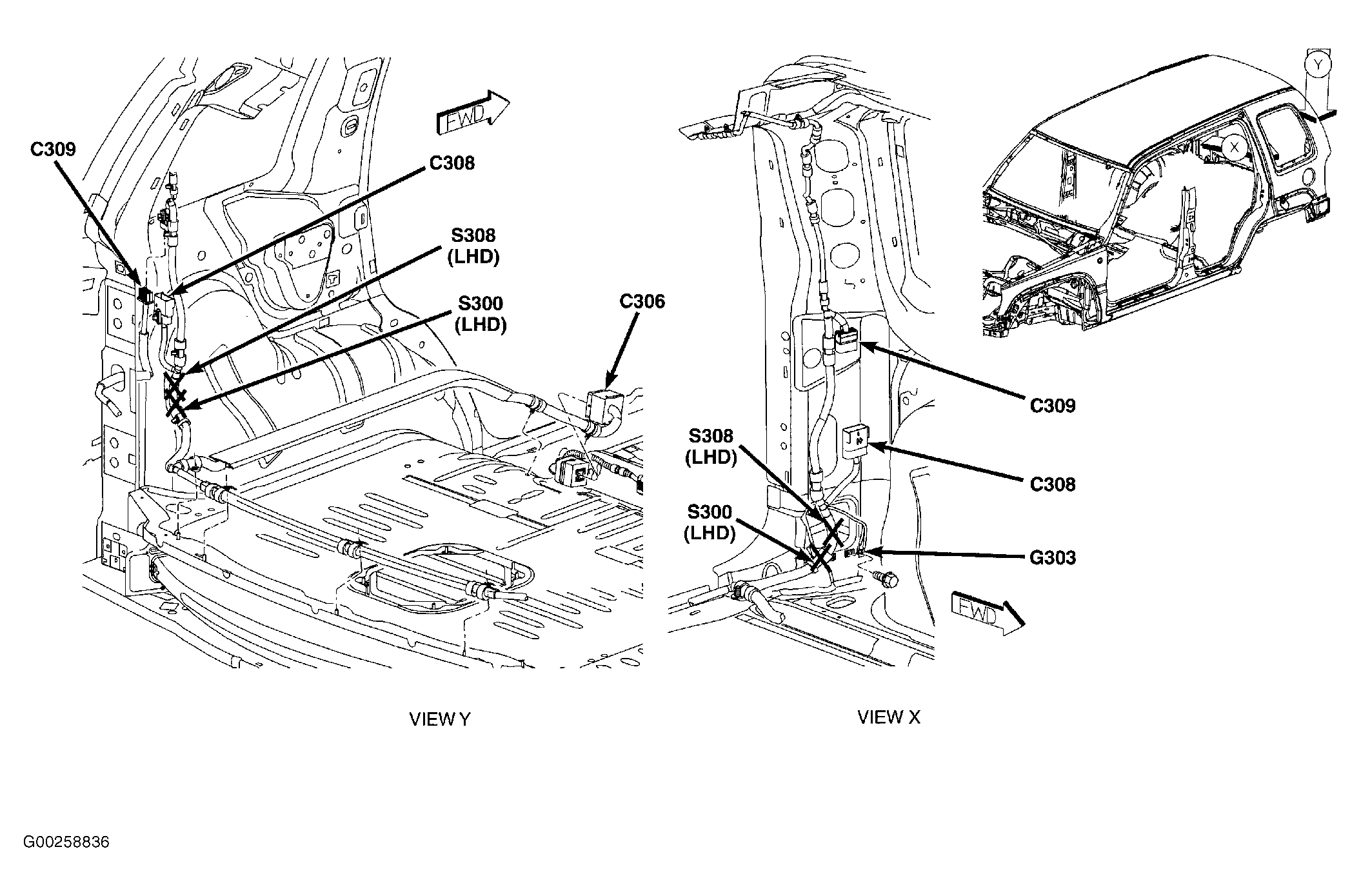

Fig 39: Vehicle Floor
Courtesy of DAIMLERCHRYSLER CORP.

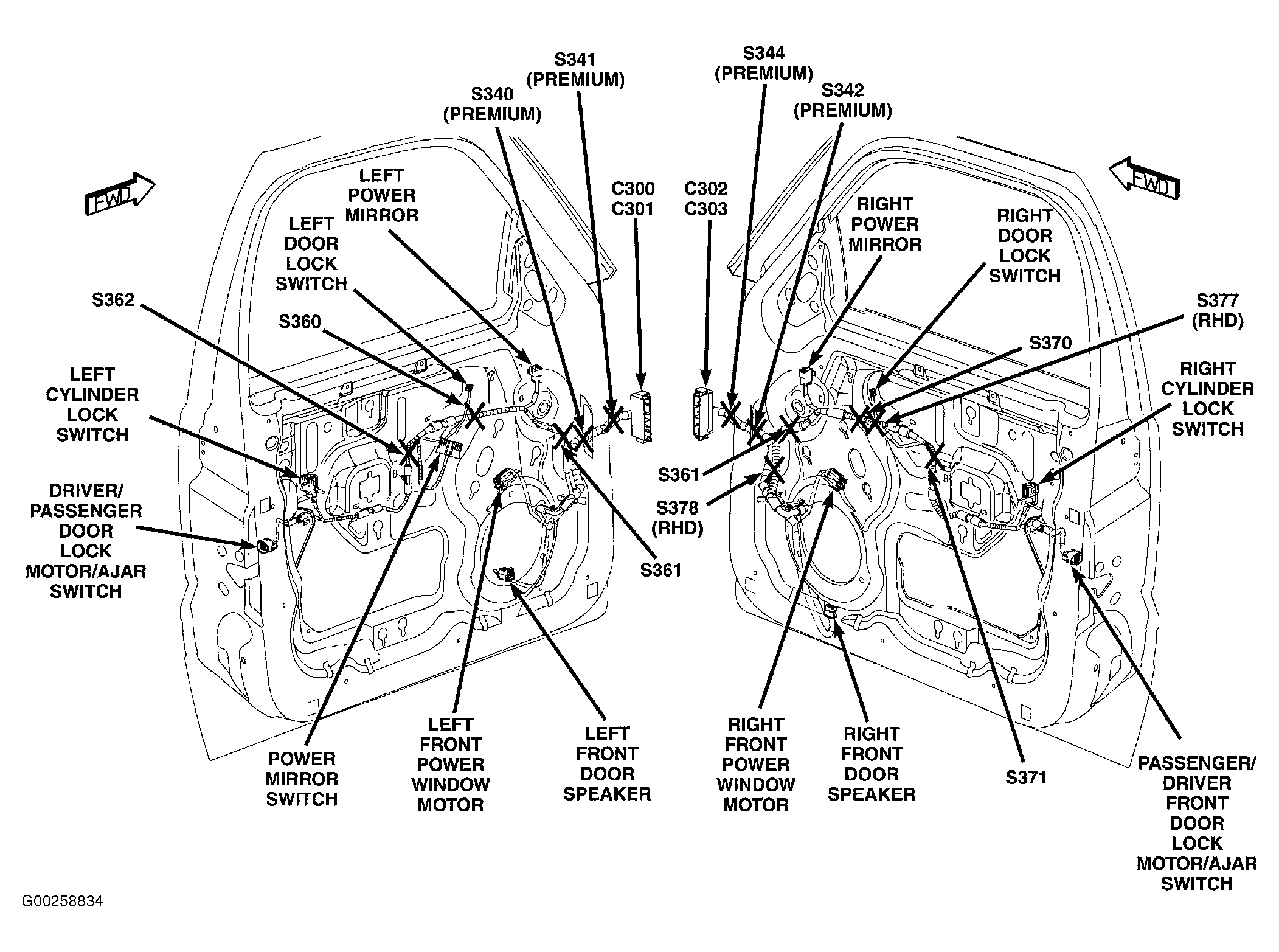

Fig 40: Front Doors
Courtesy of DAIMLERCHRYSLER CORP.

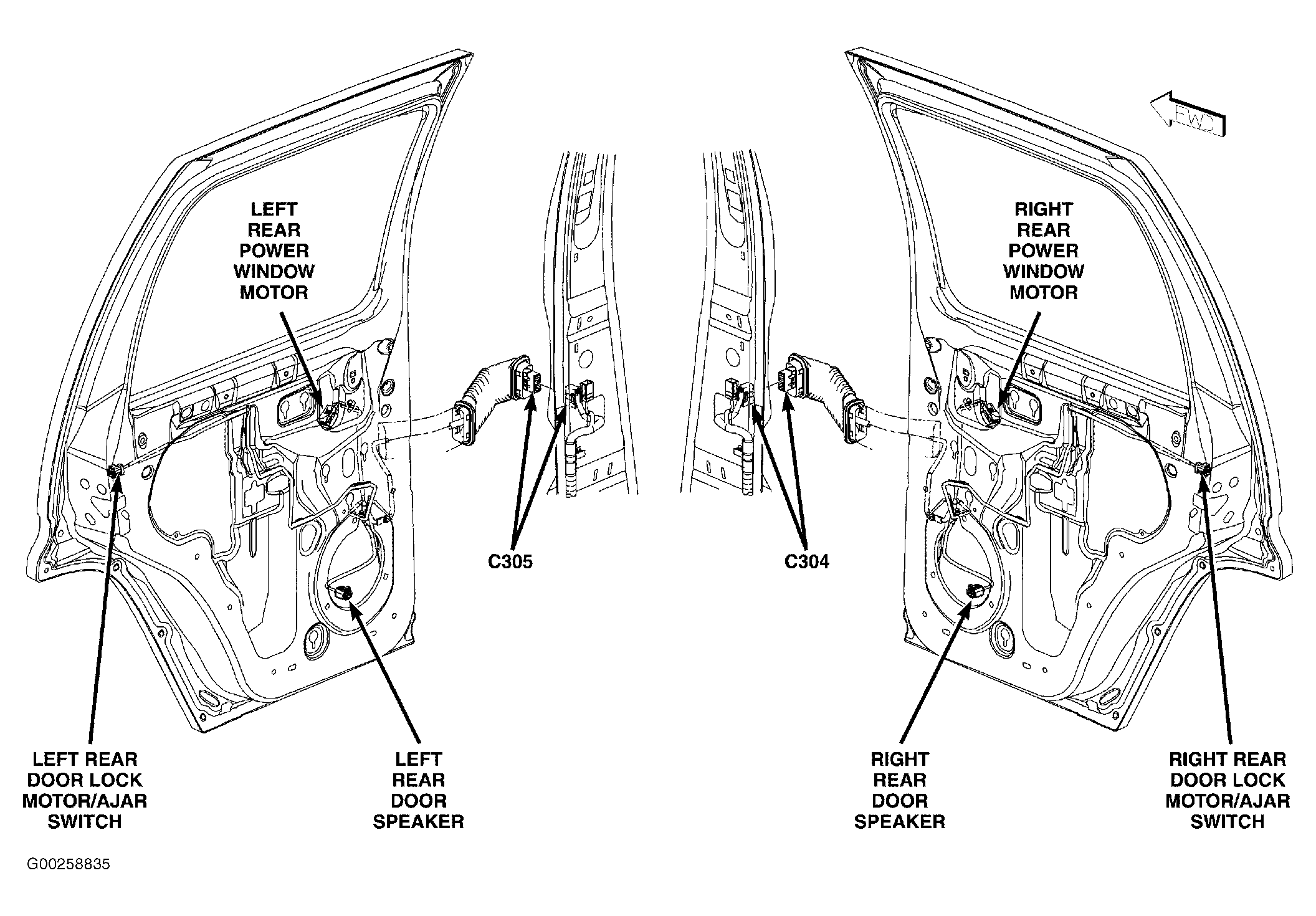

Fig 41: Rear Doors
Courtesy of DAIMLERCHRYSLER CORP.

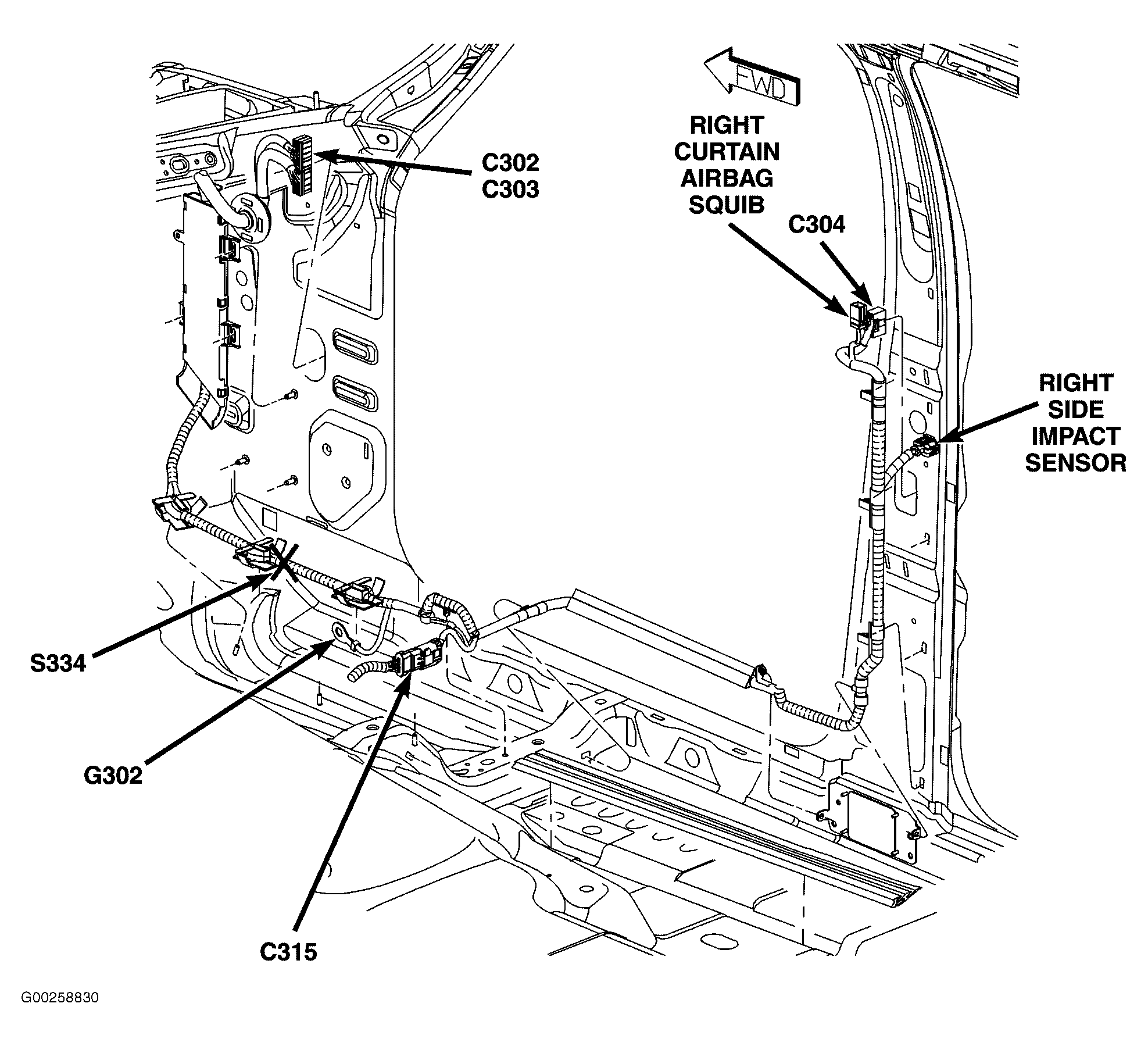

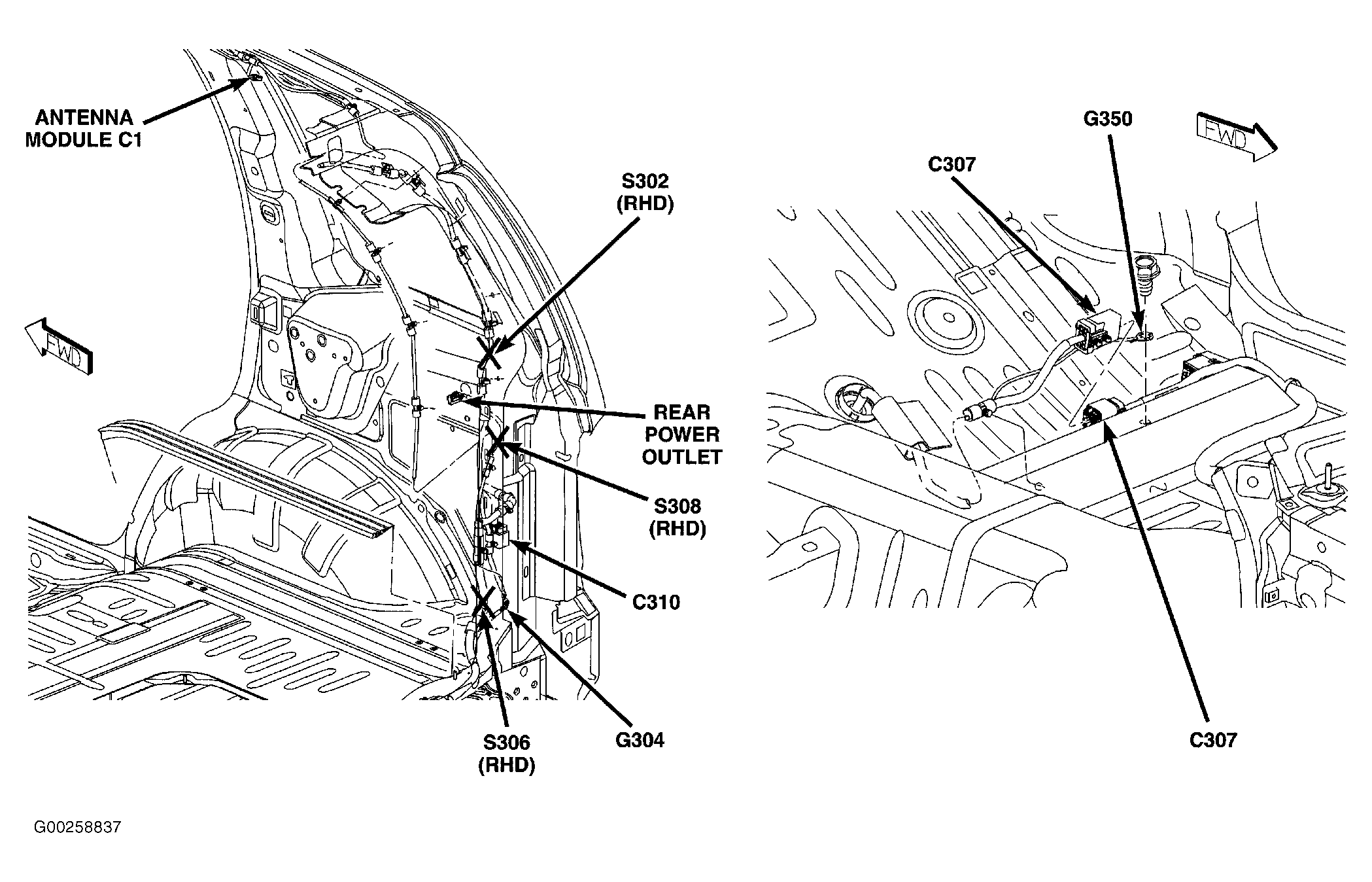

Fig 42: Left Rear Body
Courtesy of DAIMLERCHRYSLER CORP.
Fig 43: Right Rear Body
Courtesy of DAIMLERCHRYSLER CORP.

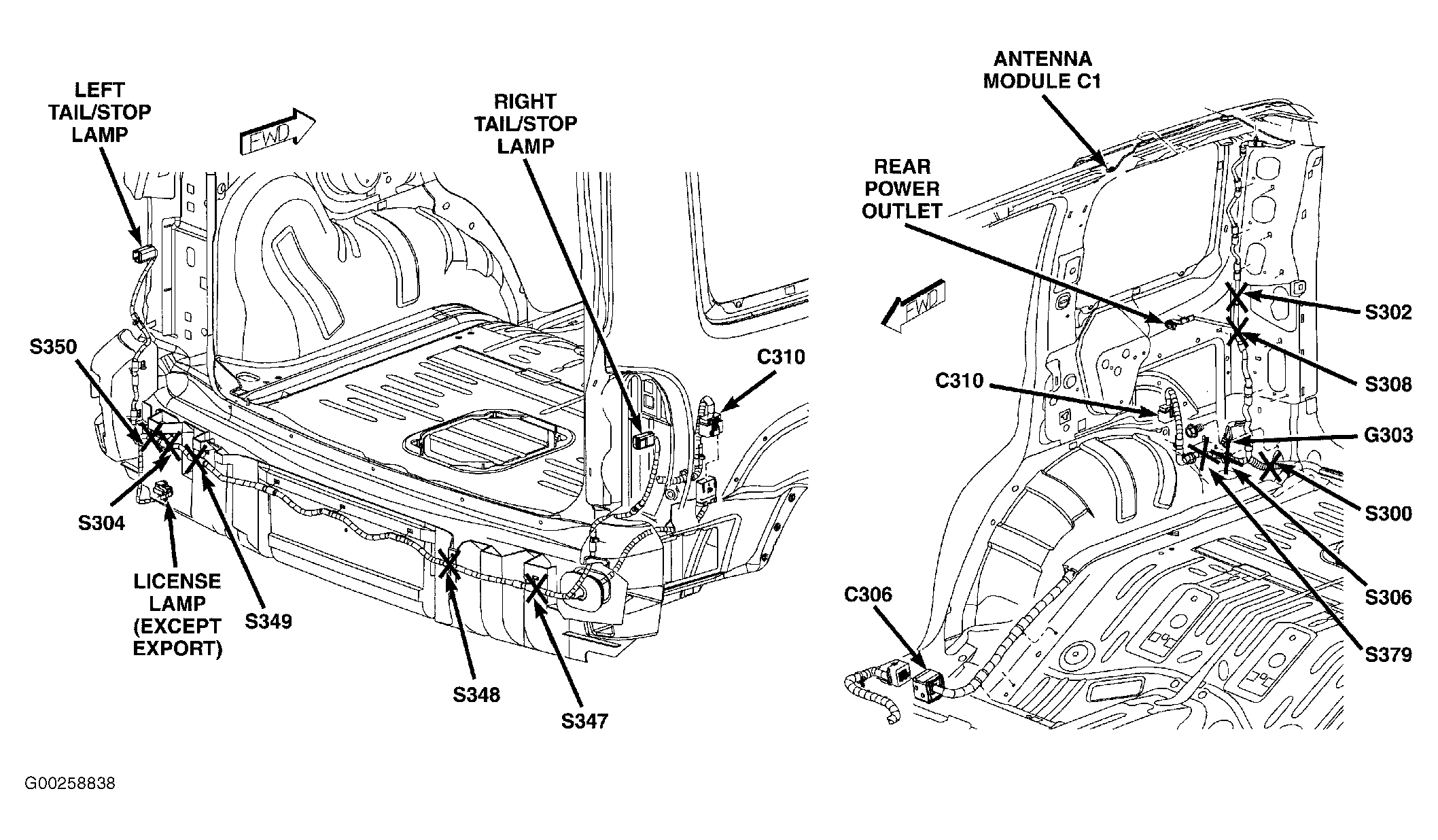

Fig 44: Rear Body
Courtesy of DAIMLERCHRYSLER CORP.

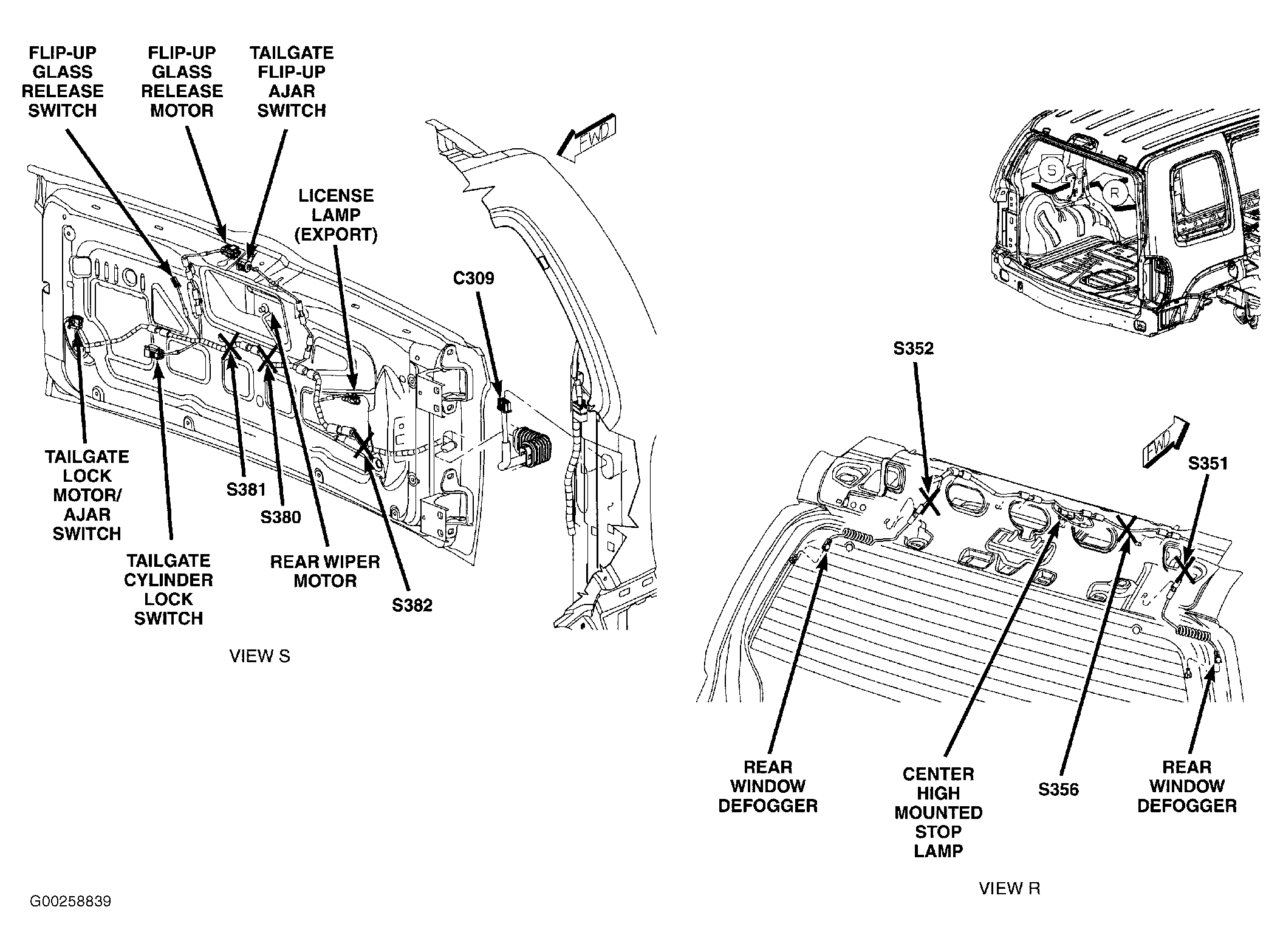

Fig 45: Tailgate
Courtesy of DAIMLERCHRYSLER CORP.

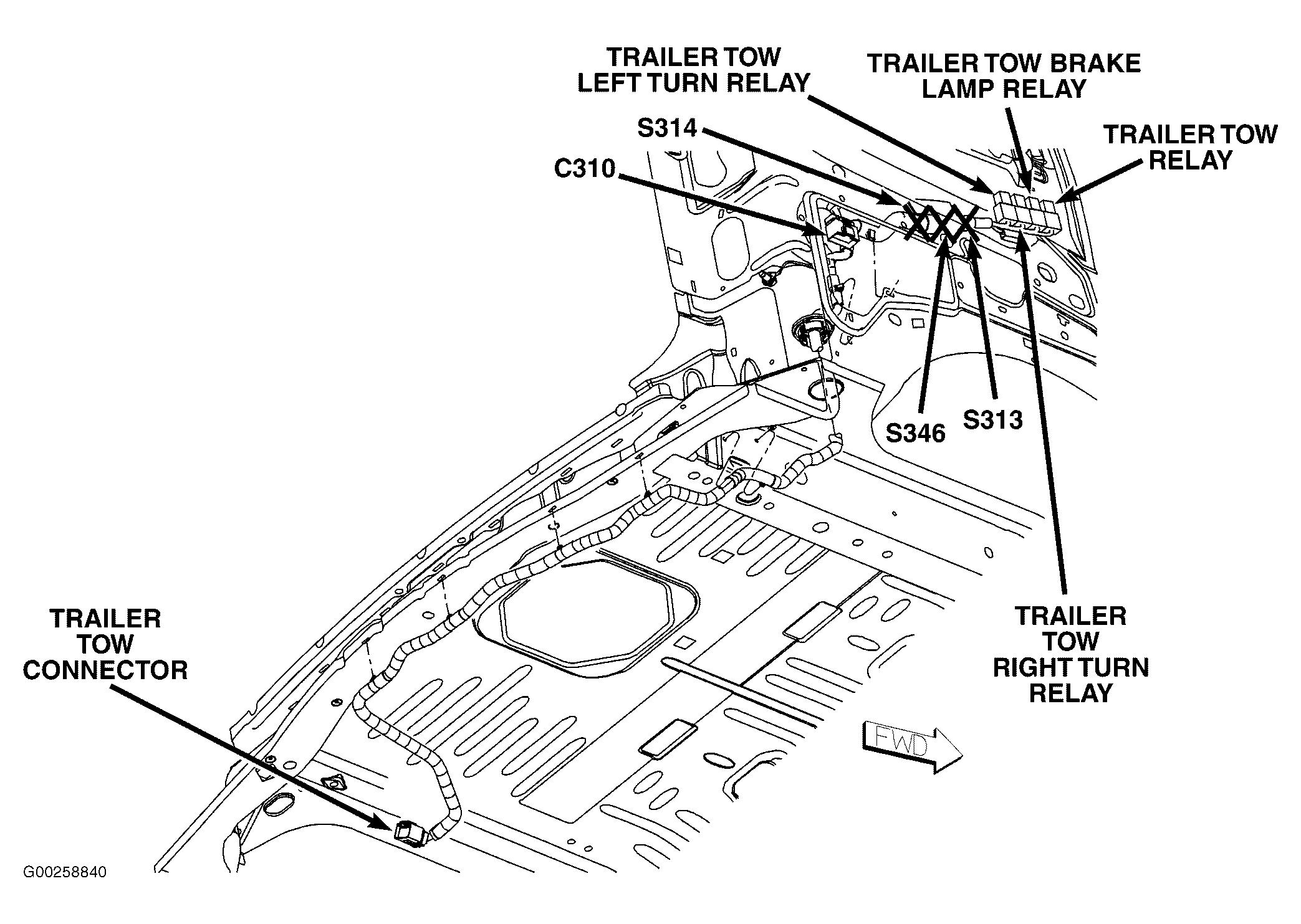

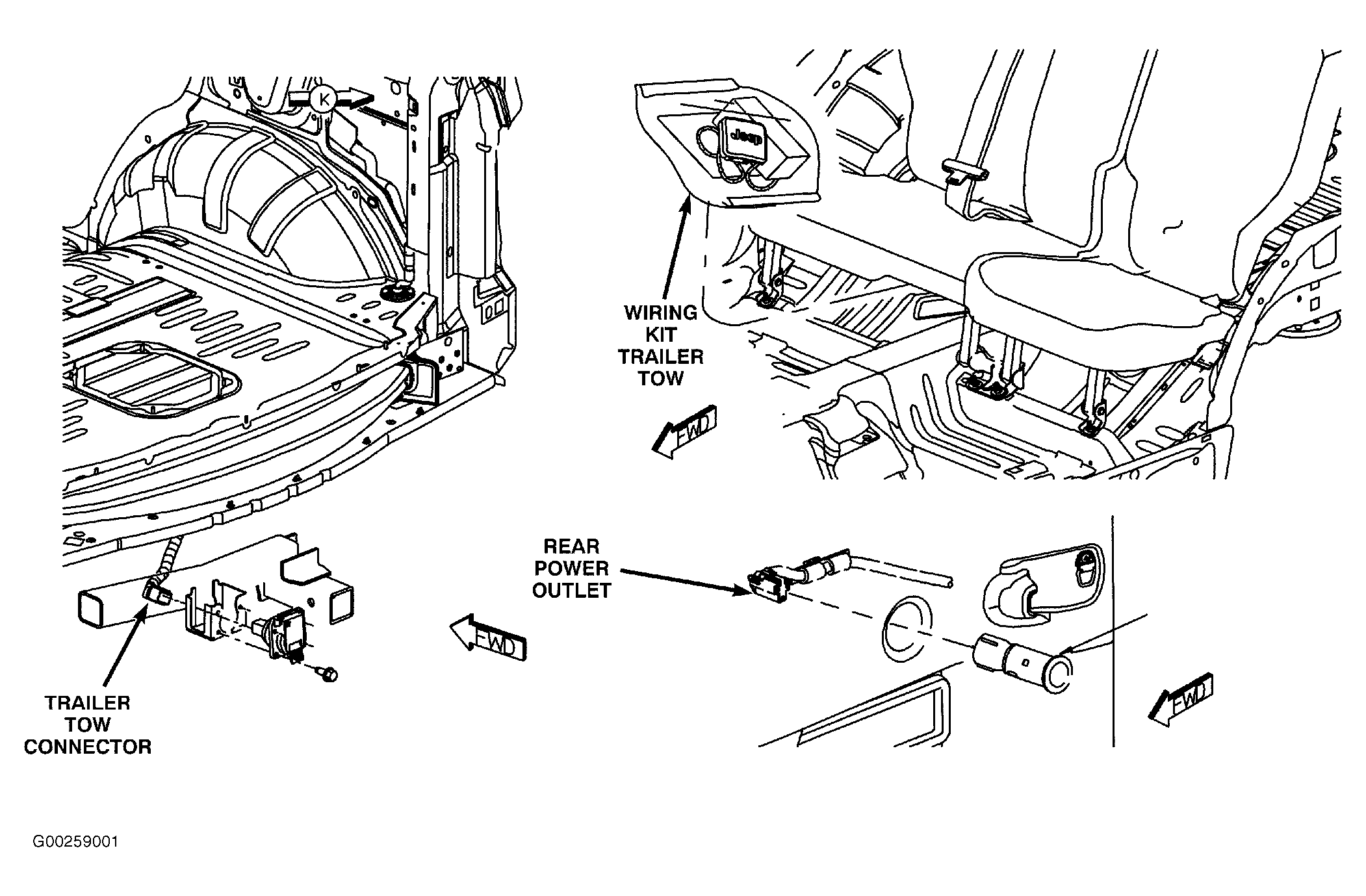

Fig 46: Trailer Tow Connectors & Relays
Courtesy of DAIMLERCHRYSLER CORP.
Fig 47: Rear Body
Courtesy of DAIMLERCHRYSLER CORP.

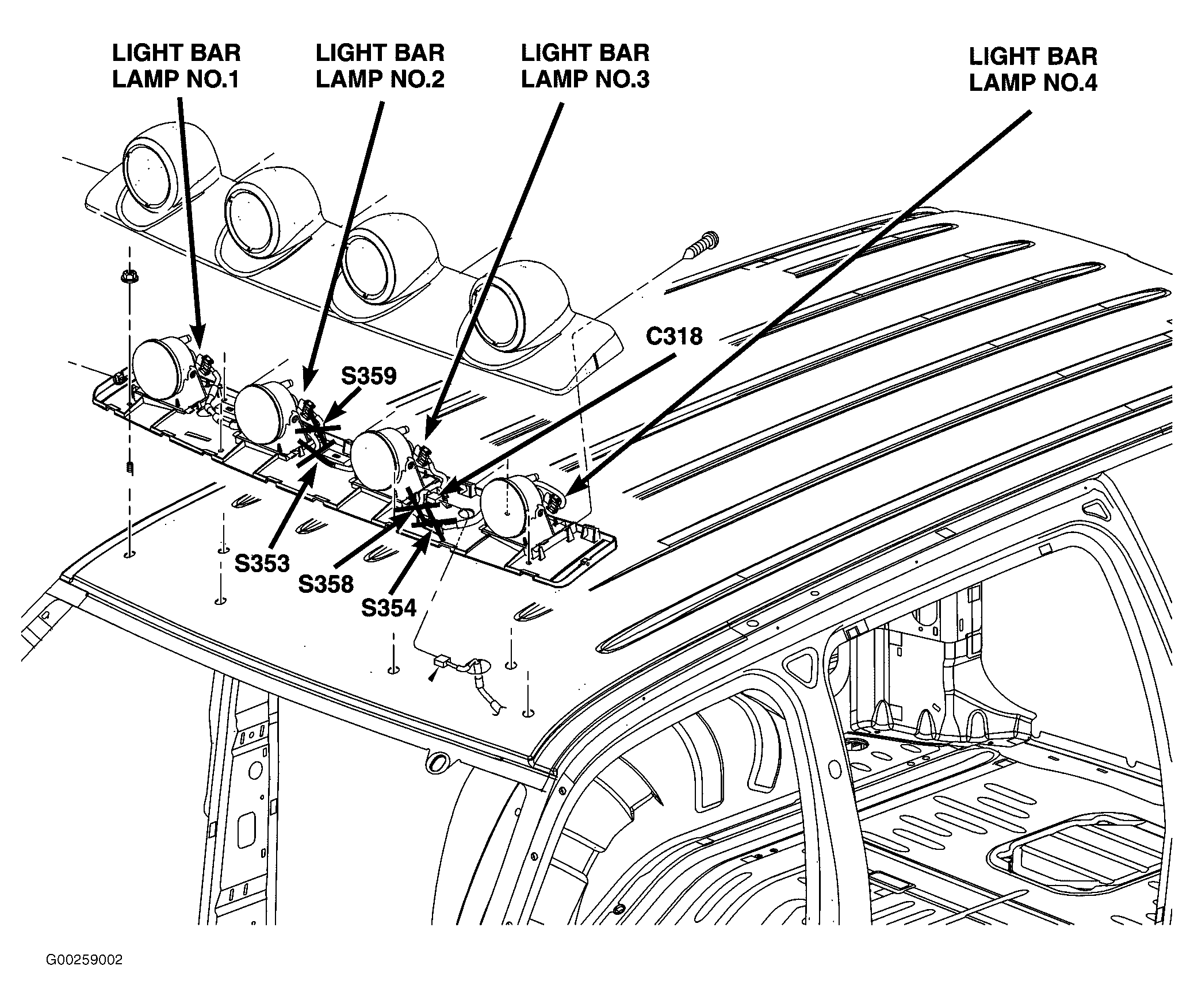

Fig 48: Roof Light Bar
Courtesy of DAIMLERCHRYSLER CORP.

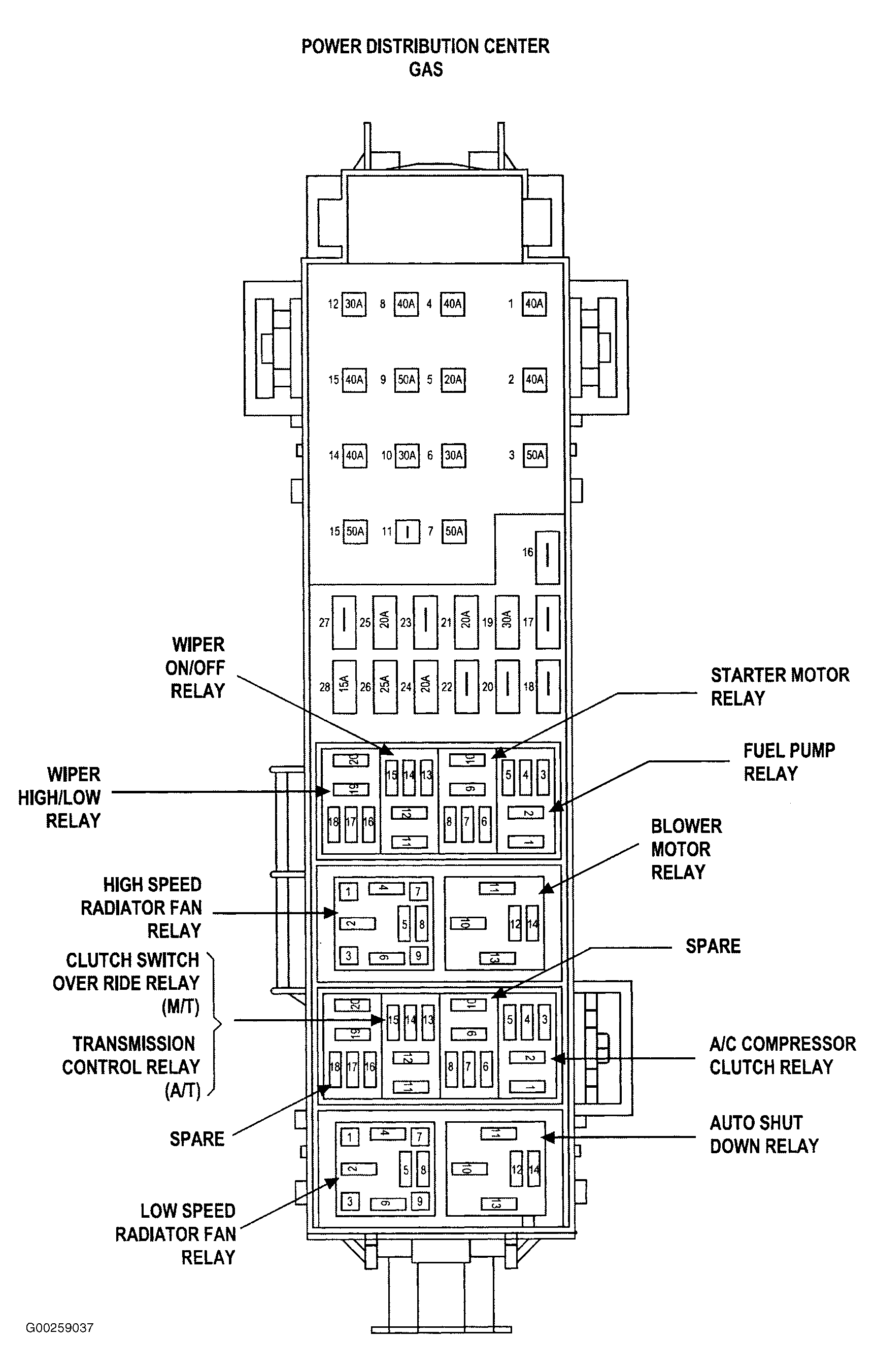

Fig 49: Power Distribution Center (Gas)
Courtesy of DAIMLERCHRYSLER CORP.

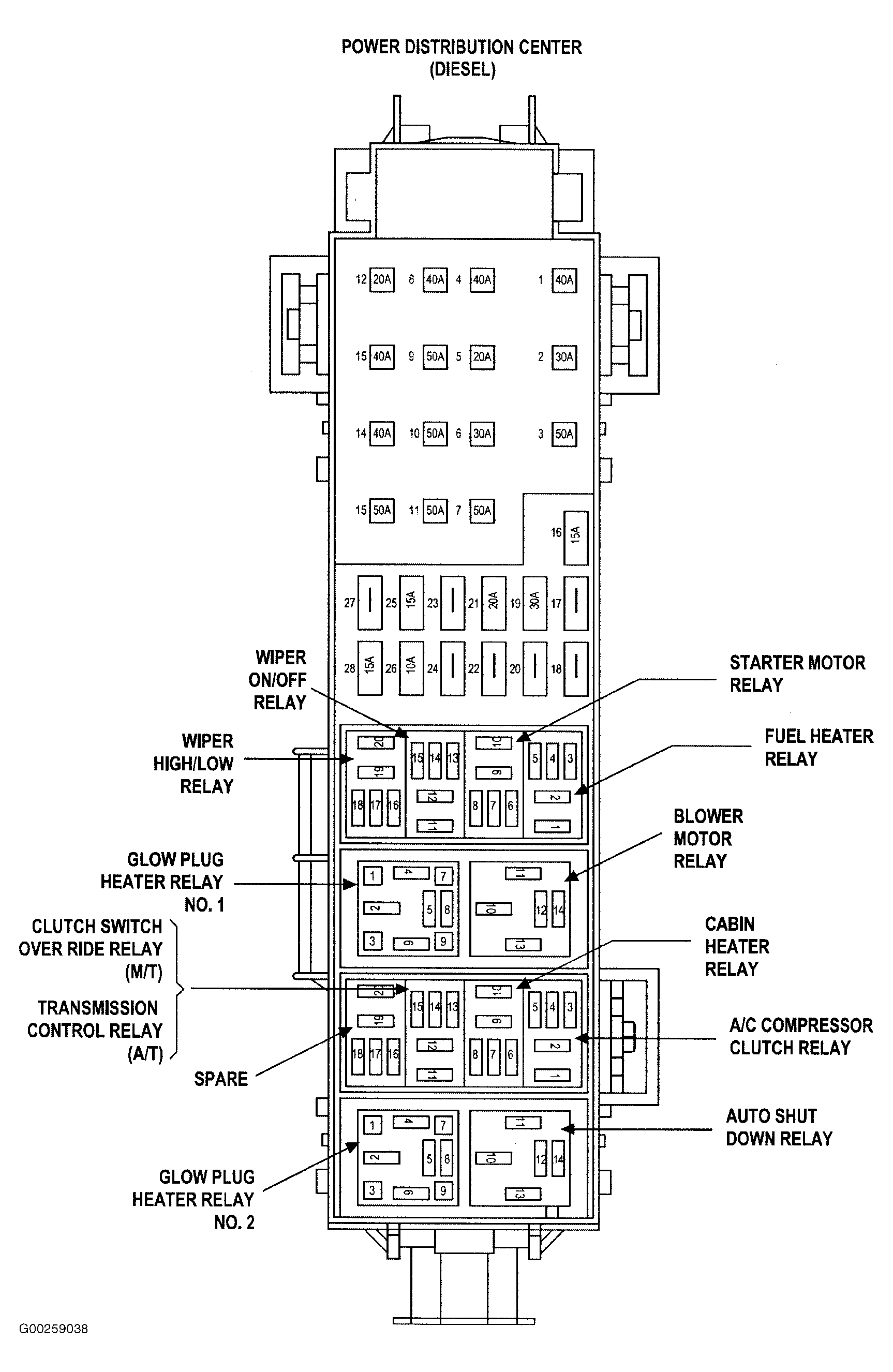

Fig 50: Power Distribution Center (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
Fig 51: Right Rear Of Engine Compartment (Diesel)
Courtesy of DAIMLERCHRYSLER CORP.
