| Air Intake Surge Tank-To-Intake Manifold Bolt\Nut |
11-15 (15-20) |
| Auto Tensioner Fixing Bolt |
15-20 (20-27) |
| Camshaft Bearing Cap Bolt |
| Inner Bolt |
|
| Outer Bolt |
14-15 (19-21) |
| Camshaft Sprocket Bolt |
58-72 (79-98) |
| Catalytic Converter Nut |
22-30 (30-40) |
| Center Exhaust Pipe Nut |
22-30 (30-40) |
| Connecting Rod Nut |
| Step 1 |
26 (35) |
| Step 2 |
Plus Torque Angle 92 Degrees |
| Crankshaft Main Bearing Cap Bolt |
51-58 (69-79) |
| Crankshaft Pulley Bolt |
133-140 (180-190) |

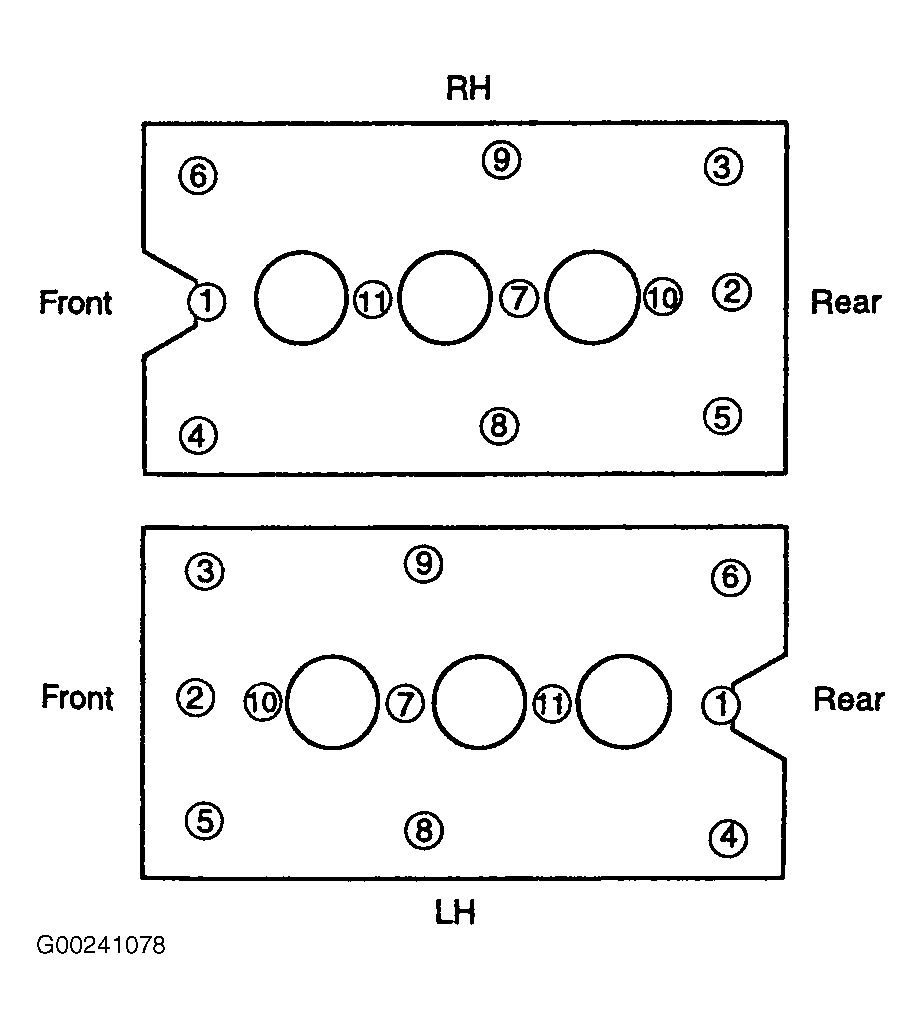

| Cylinder Head Bolts |
77-85 (105-115) |
| Drive Belt Pulley Bolt |
26-41 (35-55) |
| Drive Belt Tensioner Nut |
33-37 (45-50) |
| Drive Plate & Adapter Plate Bolt |
54-57 (73-77) |
| Engine Cooling Inlet Fitting Attaching Bolt |
13-15 (17-20) |
| Engine Coolant Pump Bolt |
| M8 |
11-16 (15-22) |
| M10 |
24-37 (33-50) |
| Engine Coolant Temperature Sensor & Gauge Unit Bolt |
15-30 (20-40) |
| Engine Hanger Bracket Bolt |
29-36 (40-50) |

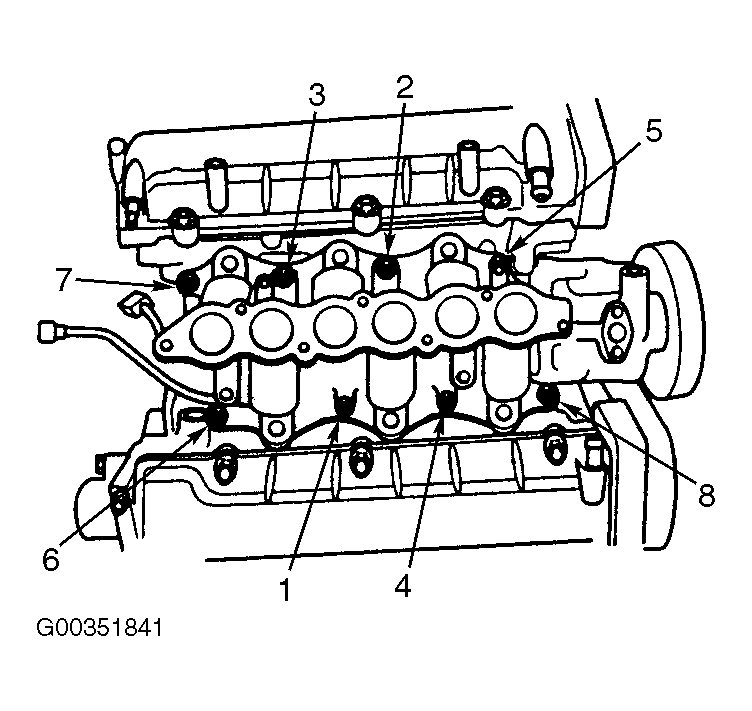

| Exhaust Manifold Nut |
20-24 (27-32) |
| Front Exhaust Pipe-To-Converter Bolt |
30-44 (40-60) |
| Front Exhaust Pipe-To-Manifold Nut |
22-30 (30-40) |
| Generator Mount Bolt (Bracket Side) |
15-22 (20-30) |
| Generator Mount Bracket-To-Engine Bolt |
15-22 (20-30) |
| Generator Mount Nut (Engine Front Case Side) |
15-22 (20-30) |
| Intake Manifold Surge Tank Stay Bolt |
11-15 (15-20) |
| Intake Manifold-To-Cylinder Head Bolt |
15-17 (20-23) |
| Oil Pan Drain Plug |
26-33 (35-45) |
| Oil Relief Valve Plug |
30-37 (40-50) |
| Oil Screen Bolt |
11-16 (15-22) |
| Oxygen Sensor |
30-37 (40-50) |
| Power Steering Oil Pump Bracket-To-Cylinder Head Bolt |
13-19 (17-26) |
| Power Steering Oil Pump-To-Bracket Bolt |
13-19 (17-26) |
| Starter-To-Engine Bolt |
20-25 (27-34) |
| Starter-To-Engine Nut |
15-22 (20-30) |
| Timing Belt Cover Bolt |
| M6 Bolt |
|
| M8 Bolt |
15-20 (20-27) |
| Timing Belt Idler Pulley Bolt |
37-44 (50-60) |
| Timing Belt Tensioner Arm Fixing Bolt |
26-41 (35-55) |
| Timing Belt Tensioner Pulley Bolt |
32-41 (43-55) |

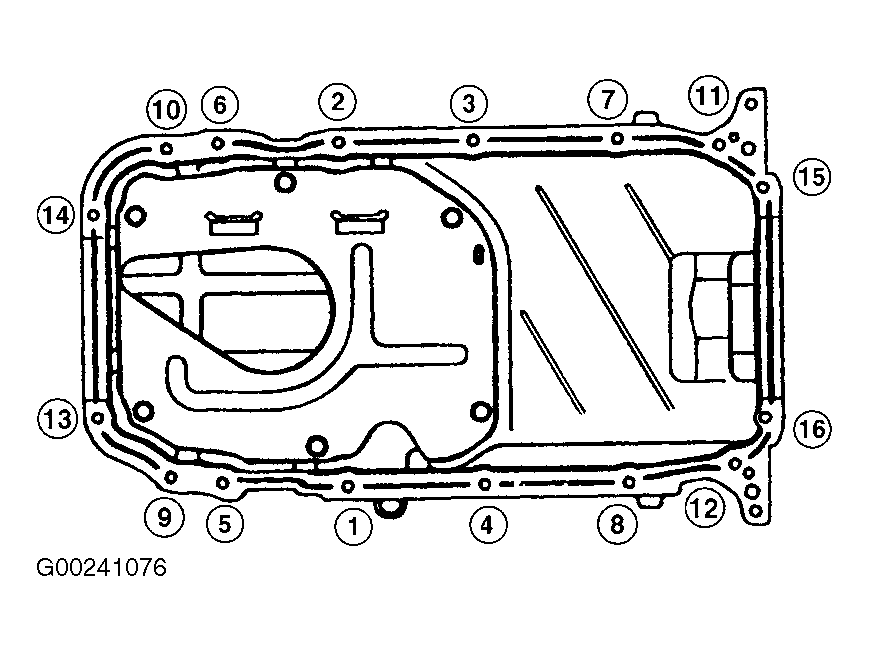

| Upper Oil Pan Bolt (10x38 mm) |
22-31 (30-42) |
| Water Outlet Fitting Bolt |
13-15 (17-20) |
| INCH Lbs. (N.m) |
| Air Cleaner Mounting Bolt |
71-106 (8-12) |
| Crank Position Sensor Wheel Screw |
44-53 (5-6) |
| Cylinder Head Cover Bolt |
71-89 (8-10) |
| Delivery Pipe Installation Bolt |
89-133 (10-15) |
| Fuel Hose Clamp |
106-133 (12-15) |
| Generator Inlet Pipe-To-Front Cylinder Head Assembly Bolt |
106-133 (12-15) |
| Heat Shield-To-Exhaust Manifold Bolt |
106-133 (12-15) |

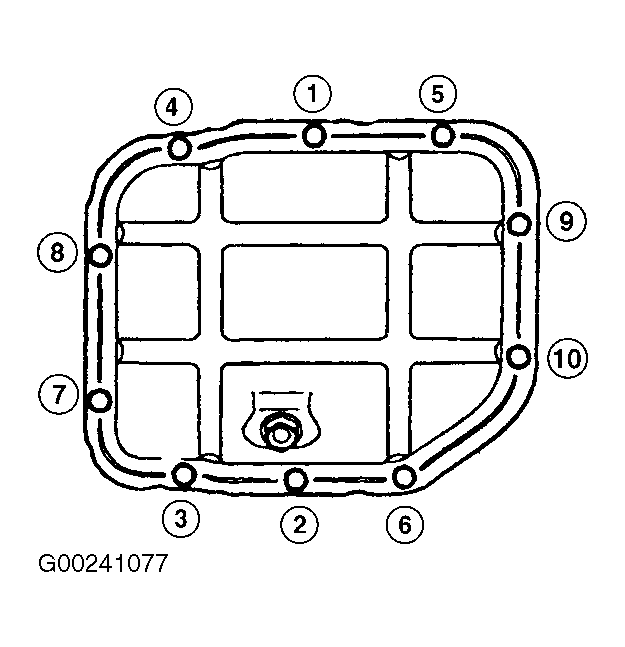

| Lower Oil Pan Bolt |
89-106 (10-12) |
| Main Muffler Hanger Support Bracket Bolt |
89-133 (10-15) |
| Oil Filter |
106-142 (12-16) |
| Oil Level Gauge Guide-To-Engine Bolt |
106-133 (12-15) |
| Oil Pressure Switch |
71-106 (8-12) |
| Oil Pump Case Bolts |
106-133 (12-15) |
| Oil Pump Cover Screw |
71-133 (8-15) |
| Oil Seal Case Bolt |
89-106 (10-12) |
| Upper Oil Pan Bolt |
| 171.5 mm |
44-62 (5-7) |
| 152.5 mm |
44-62 (5-7) |
| Rear Plate Bolt |
89-106 (10-12) |
| Throttle Body-To-Surge Tank Bolt |
89-115 (10-13) |
| Transaxle Mounting Plate Bolt |
89-106 (10-12) |
