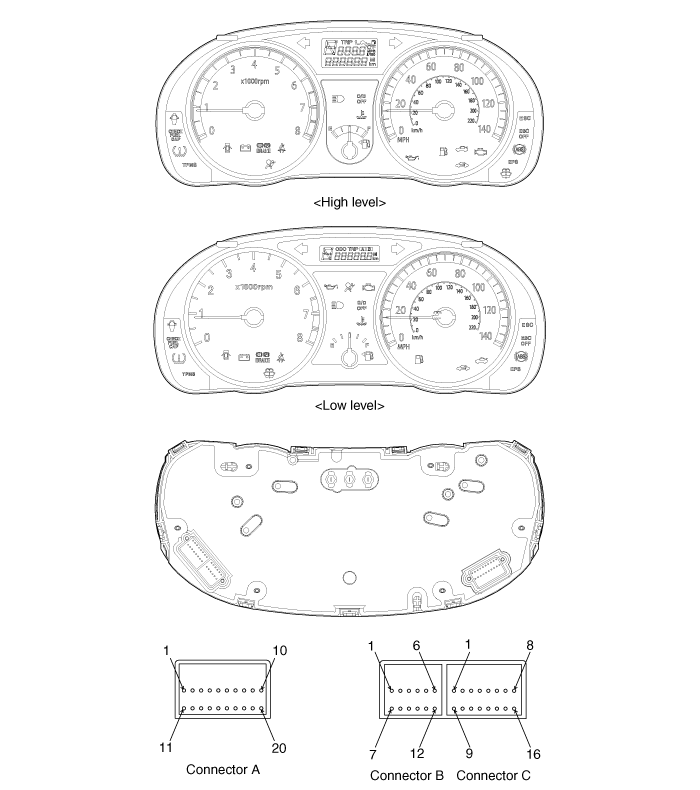

Instrument Cluster: Components
Courtesy of KIA MOTORS AMERICA, INC.
| Pin No. |
Connector A |
Connector B |
Connector C |
| 1 |
- |
Oil Pressure |
- |
| 2 |
- |
Airbag Supply(+) |
Temp Input- |
| 3 |
- |
Airbag Input |
Fuel Input |
| 4 |
Turn Left |
Check Engine |
Fuel GND |
| 5 |
Turn Right |
AT-PWM |
- |
| 6 |
ILL(-) |
Alternator |
Low Washer |
| 7 |
ILL(+) |
Power GND |
Fuel Cap Open |
| 8 |
Door Open |
- |
- |
| 9 |
TPMS |
Mode Switch |
Fuel Injection |
| 10 |
Tire Pressure |
AT - P |
Tacho Input |
| 11 |
IGN + |
AT - R |
Speed Input |
| 12 |
Signal GND |
AT - D |
ABS/EBD |
| 13 |
Battery + |
|
Diagnosis |
| 14 |
O/D Off |
Mode Switch GND |
| 15 |
Parking Brake |
AT - N |
| 16 |
High Beam GND |
Water Separator |
| 17 |
High Beam (+) |
|
| 18 |
Trunk Lid Open |
| 19 |
Seat Belt |
| 20 |
Immobilizer |
