Components And Components Location: Components
WARNING: This page is about a different car, the 2015 Kia Forte5, 2015 Kia Forte Koup, and 2015 Kia Forte. However, it is still accessible from the selected car via links, so may be relevant.

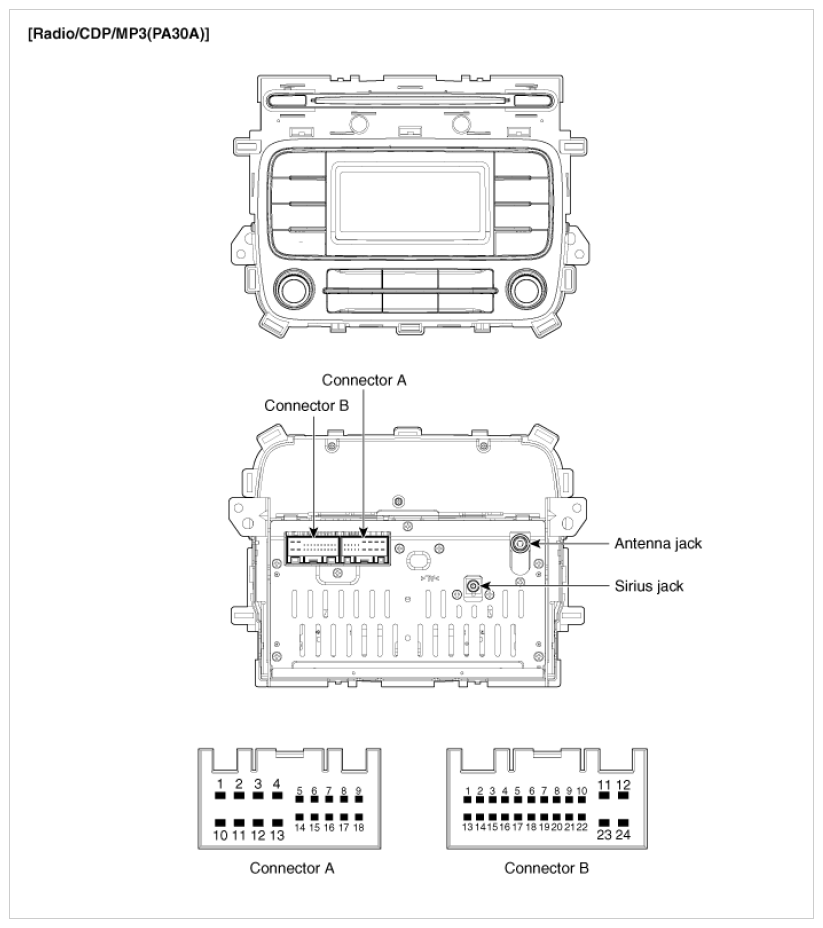

CONNECTOR PIN INFORMATION
| No. | Connector A | Connector B |
|---|---|---|
| 1 | Rear left speaker (+) | - |
| 2 | Front left speaker (+) | - |
| 3 | Front right speaker (+) | - |
| 4 | Rear right speaker (+) | Steering remocon |
| 5 | - | - |
| 6 | - | USB data line D (+) |
| 7 | - | USB/iPod VDD |
| 8 | Illumination (+) | AUX R input |
| 9 | Detent | AUX ground |
| 10 | Rear left speaker (-) | Mic (+) (Bluetooth) |
| 11 | Front left speaker (-) | ACC |
| 12 | Front right speaker (-) | Battery (+) |
| 13 | Rear right speaker (-) | - |
| 14 | - | - |
| 15 | - | - |
| 16 | - | Vehicle speed |
| 17 | Illumination (-) | Remote control ground |
| 18 | Remote antenna | USB data line D (-) |
| 19 | USB/iPod ground | |
| 20 | AUX detect | |
| 21 | AUX L input | |
| 22 | Mic (-) (Bluetooth) | |
| 23 | - | |
| 24 | Power ground |

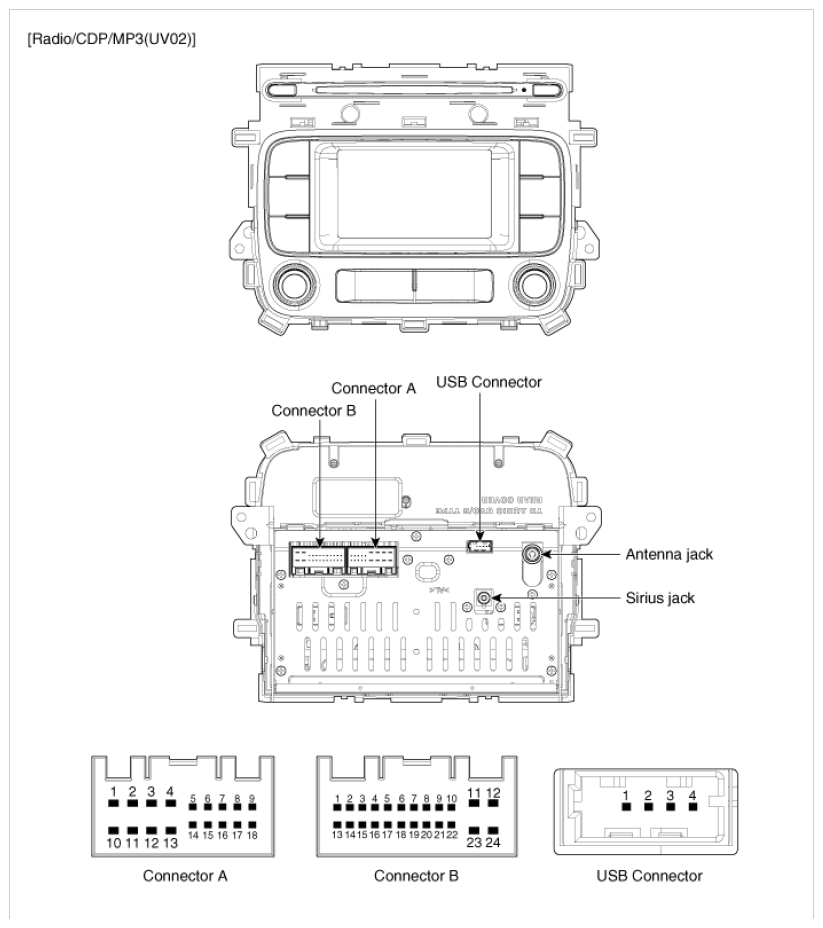

CONNECTOR PIN INFORMATION
| No. | Connector A | Connector B | USB Connector |
|---|---|---|---|
| 1 | Rear left speaker (+) | CAN high | USB/iPod 5V |
| 2 | Front left speaker (+) | - | USB data (-)/iPod Tx |
| 3 | Front right speaker (+) | - | USB data (+)/iPod Rx |
| 4 | Rear right speaker (+) | Steering remote | USB/iPod ground |
| 5 | - | - | |
| 6 | - | Camera video input | |
| 7 | - | Camera battery (+) | |
| 8 | Illumination (+) | AUX R Input | |
| 9 | - | AUX ref. ground | |
| 10 | Rear left speaker (-) | MIC(+) (Bluetooth) | |
| 11 | Front left speaker (-) | ACC | |
| 12 | Front right speaker (-) | B(+) | |
| 13 | Rear right speaker (-) | CAN low | |
| 14 | - | - | |
| 15 | - | Auto light | |
| 16 | Door unlock | Vehicle speed | |
| 17 | Illumination (-) | Remote GND | |
| 18 | Remote antenna | Camera video ground | |
| 19 | R position | ||
| 20 | AUX detect | ||
| 21 | AUX L Input | ||
| 22 | MIC(-) (Bluetooth) | ||
| 23 | Camera power ground | ||
| 24 | Power GND |
