Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

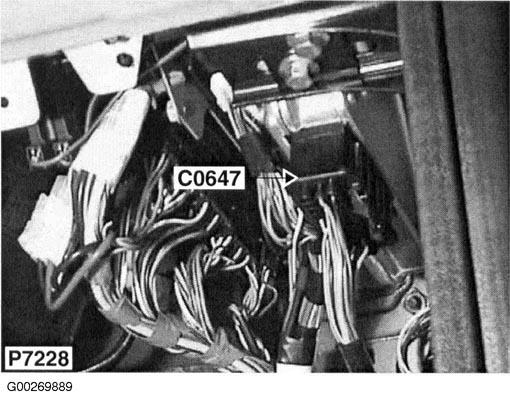

| Active Cornering Enhancement ECU Connector (C0647) | Behind right side of dash. See Figure . |

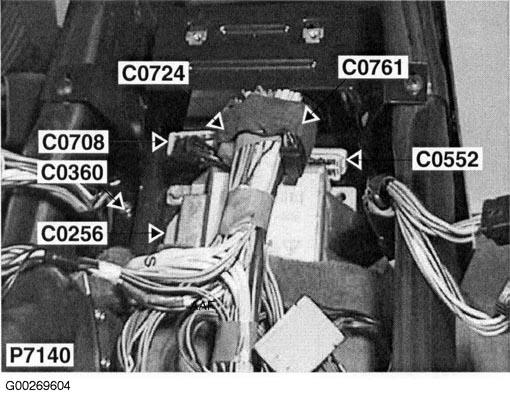

| Air Bag DCU Connector (C0256) | Under center console. See Figure . |

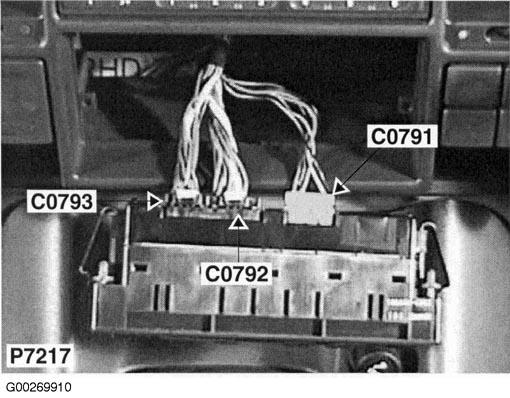

| Air Temperature Control ECU Connector (C0791) | Behind heater control panel. See Figure . |
| Air Temperature Control ECU Connector (C0792) | Behind heater control panel. See Figure . |
| Air Temperature Control ECU Connector (C0793) | Behind heater control panel. See Figure . |

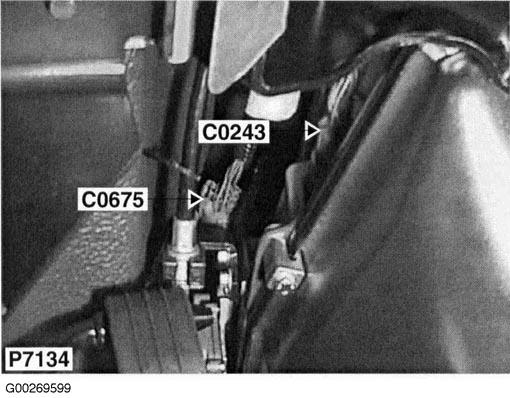

| Automatic Transmission Selector Connector (C0675) | At lower left rear of engine. See Figure . |

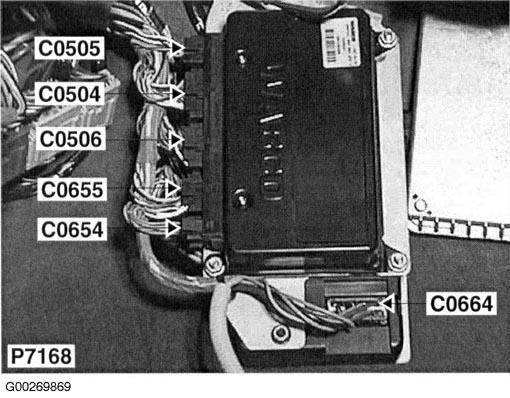

| Body Control Unit Connector (C0664) | Behind right side of dash. See Figure . |

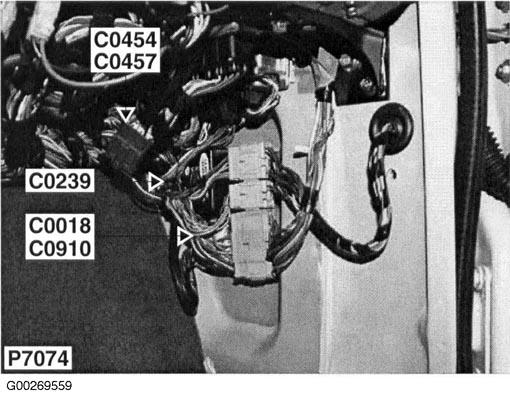

| Cruise Control ECU Connector (C0239) | Behind right kick panel. See Figure . |

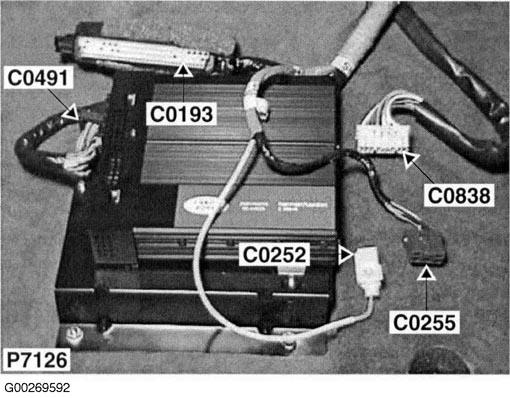

| Electronic Automatic Transmission ECU Connector (C0193) | Under driver's seat. See Figure . |

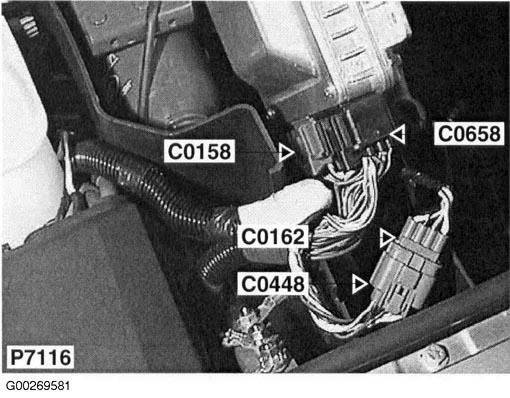

| Engine Control Module Connector (C0158) | At right side of engine compartment. See Figure . |
| Engine Control Module Connector (C0658) | At right side of engine compartment. See Figure . |

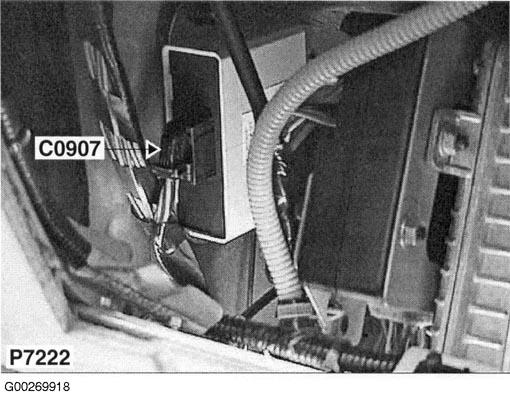

| Folding Mirror ECU Connector (C0907) | Behind glove box. See Figure . |

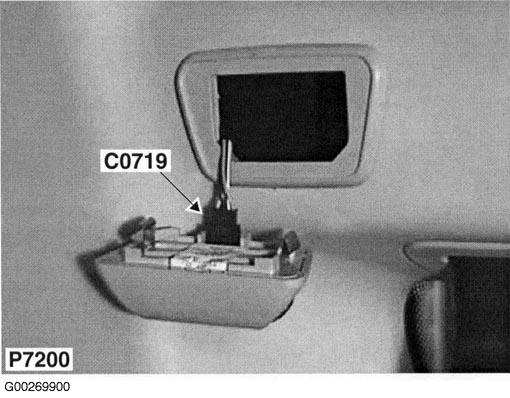

| Front Ultrasonic Module Connector (C0719) | Behind right rear quarterpanel. See Figure . |

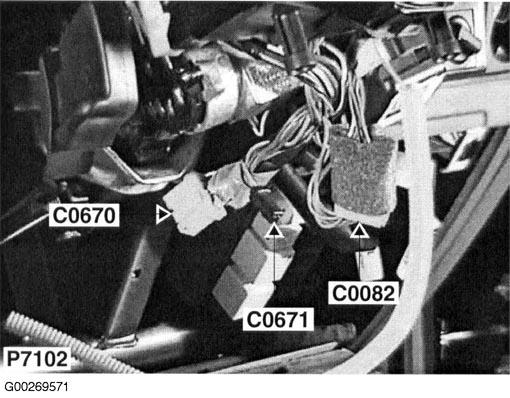

| Interlock Unit Connector (C0670) | At underside of steering column. See Figure . |
| Interlock Unit Connector (C0671) | At underside of steering column. See Figure . |

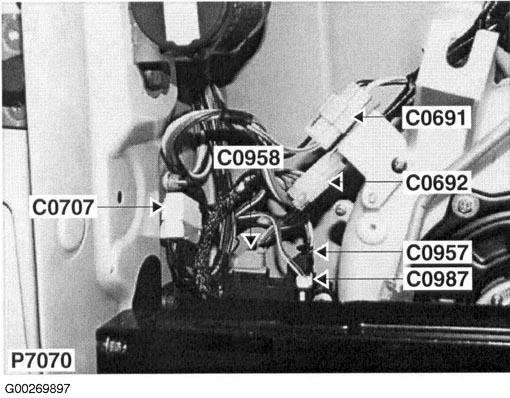

| PDC ECU Connector (C0957) | At left rear of luggage compartment. See Figure . |
| PDC ECU Connector (C0958) | At left rear of luggage compartment. See Figure . |

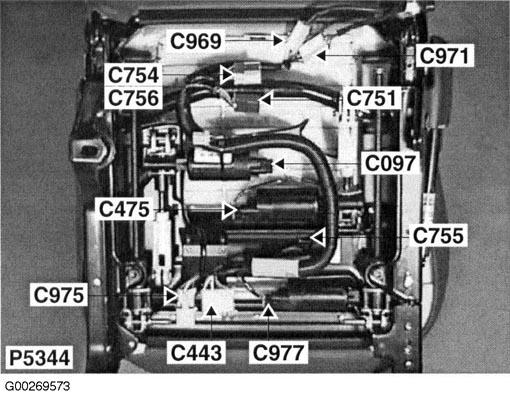

| Seat Heater Module Connector (C755) | Under front passenger's seat. See Figure . |
| Self-Leveling/ABS ECU Connector (C0504) | Behind right side of dash. See Figure . |
| Self-Leveling/ABS ECU Connector (C0505) | Behind right side of dash. See Figure . |
| Self-Leveling/ABS ECU Connector (C0506) | Behind right side of dash. See Figure . |
| Self-Leveling/ABS ECU Connector (C0654) | Behind right side of dash. See Figure . |
| Self-Leveling/ABS ECU Connector (C0655) | Behind right side of dash. See Figure . |

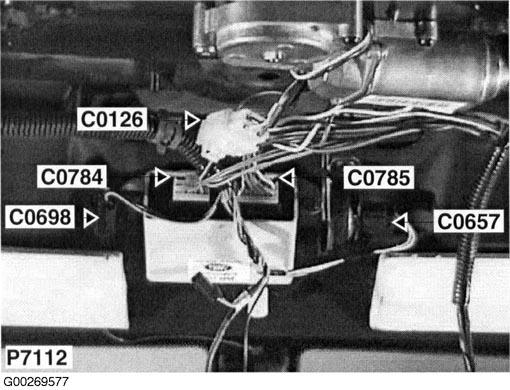

| Sun Roof ECU Connector (C0784) | At front center of roof. See Figure . |
| Sun Roof ECU Connector (C0785) | At front center of roof. See Figure . |

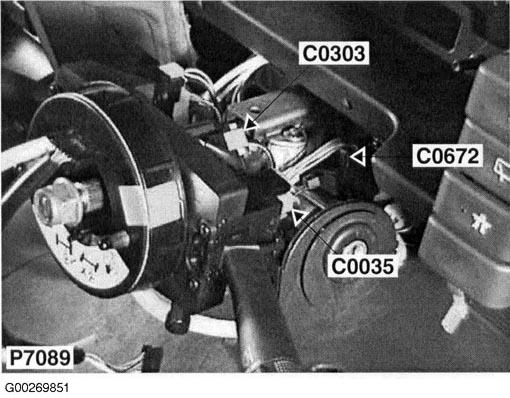

| Windshield Wiper Delay ECU Connector (C0303) | At right side of steering column. See Figure . |
