Telltale Light Assembly

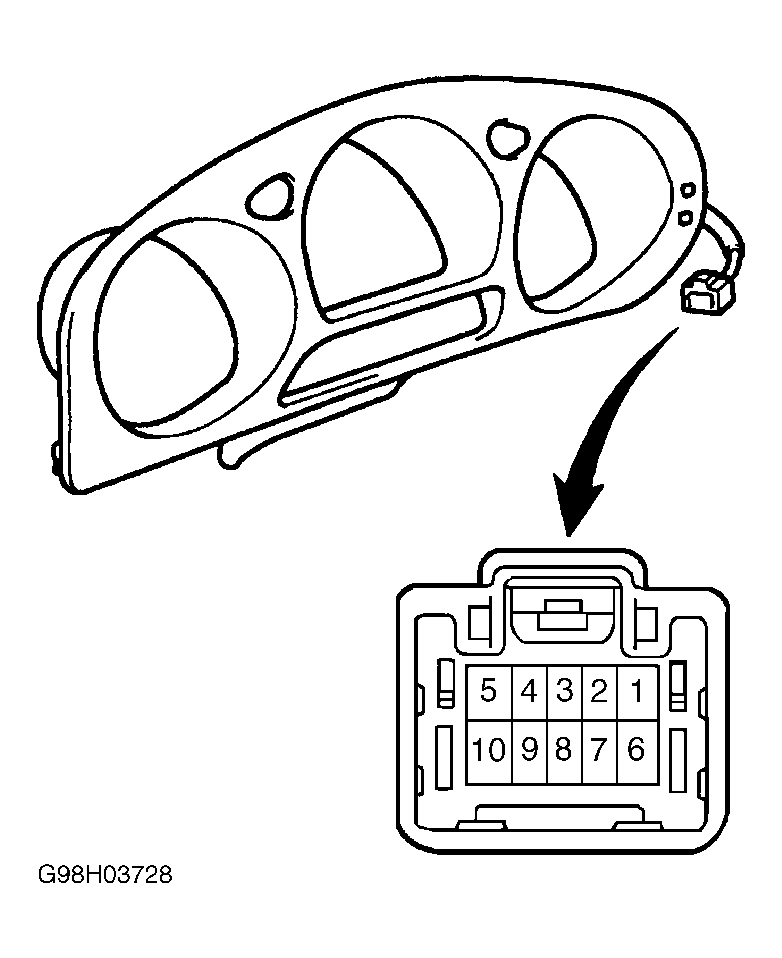

Remove instrument cluster. Refer to INSTRUMENT CLUSTER under REMOVAL & INSTALLATION. Check resistance between 10-pin telltale light assembly terminals. Refer to TELLTALE LIGHT ASSEMBLY table. See Fig 1.
TELLTALE LIGHT ASSEMBLY
| Switch Position | Terminal No. | Condition | |
|---|---|---|---|
| ODO/TRIP | |||
| Released | 3 & 10 | No Continuity | |
| Pressed | 3 & 10 | Continuity | |
| RESET | |||
| Released | 8 & 10 | No Continuity | |
| Pressed | 8 & 10 | Continuity | |
| Turn Signal | |||
| Right | 4 & 10 | Continuity | |
| Left | 9 & 10 | Continuity | |
