Pin Voltage Test
Pin Voltage Test

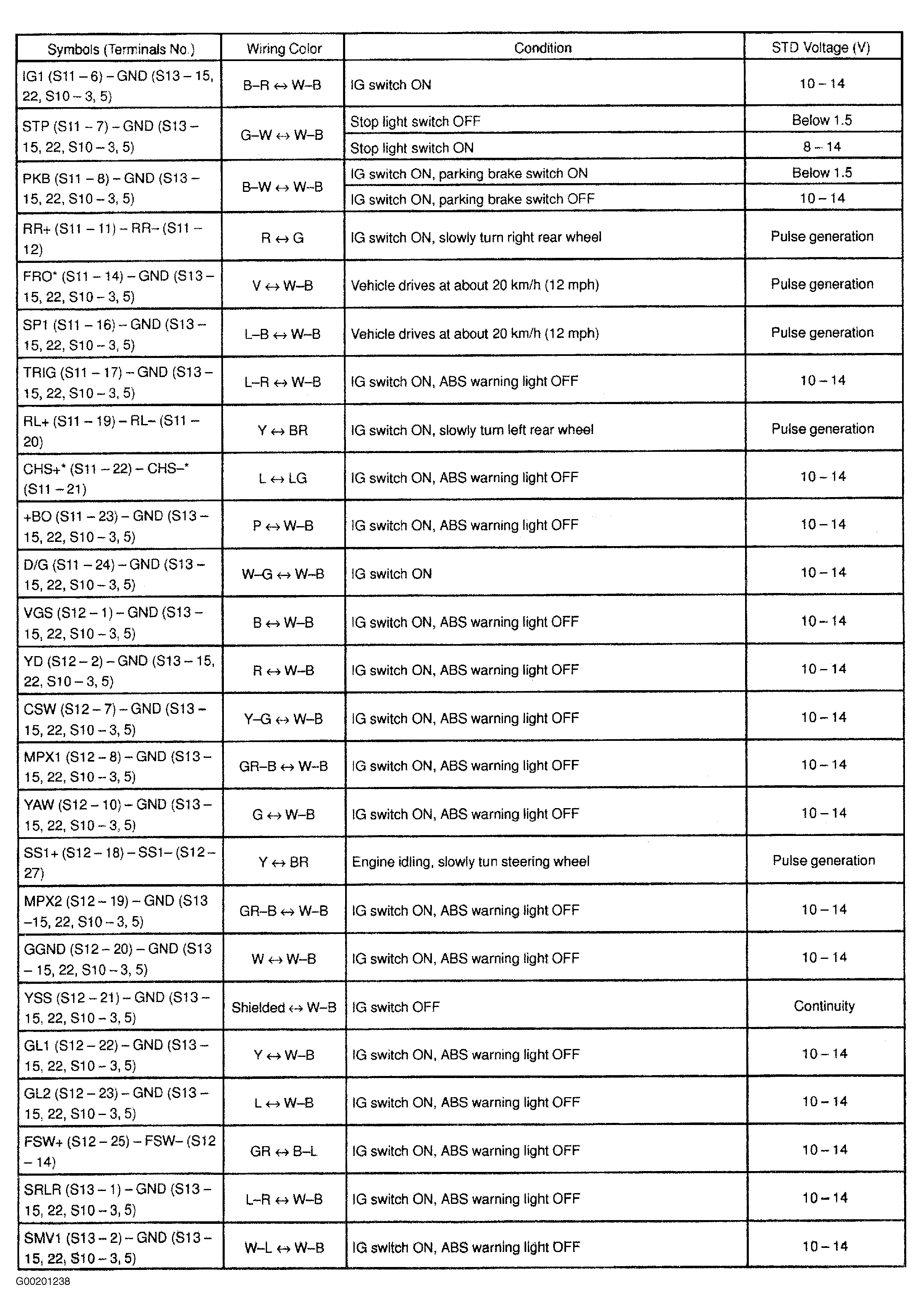

Fig 1: Identifying Terminals Of ECU (1 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

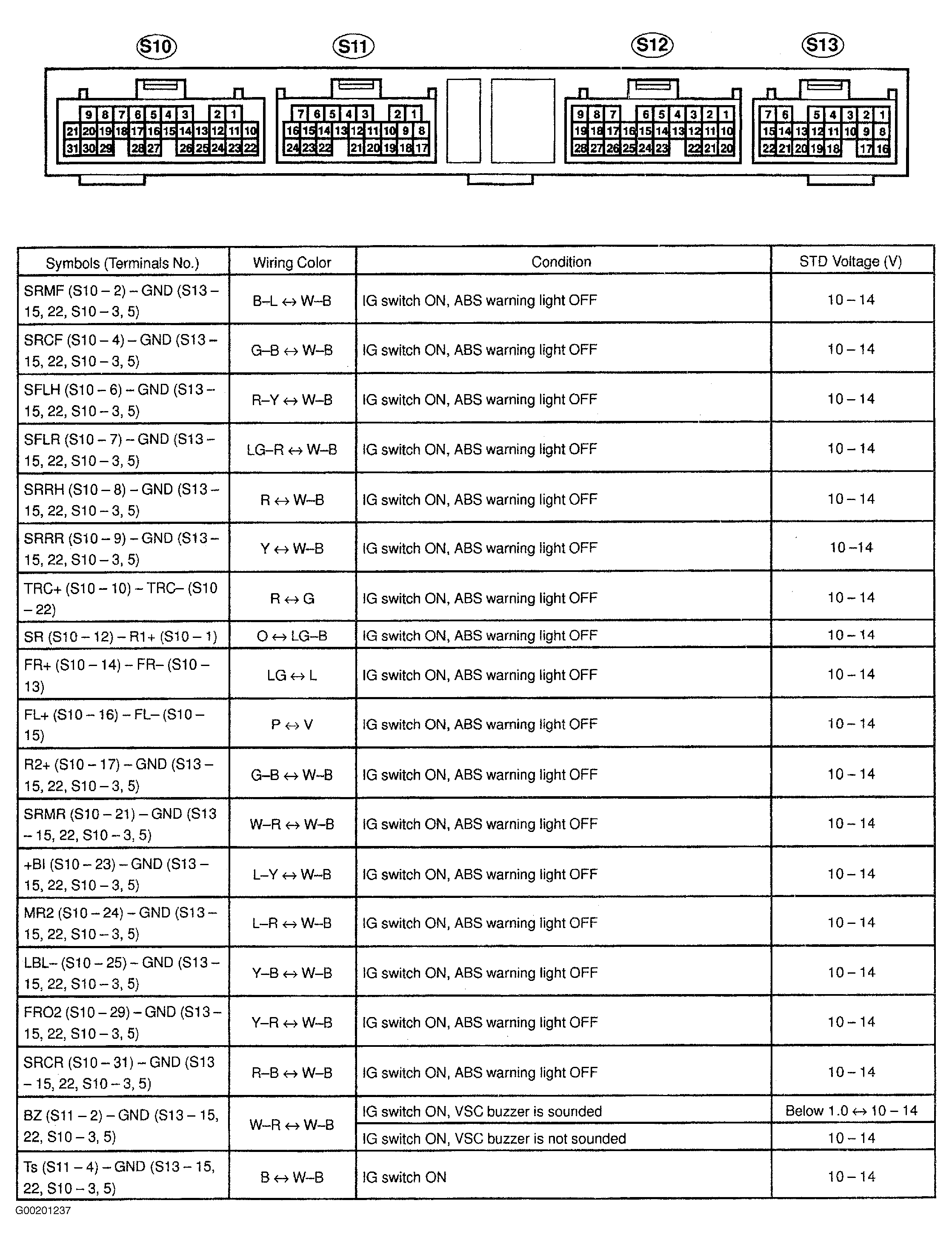

Fig 2: Identifying Terminals Of ECU (2 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

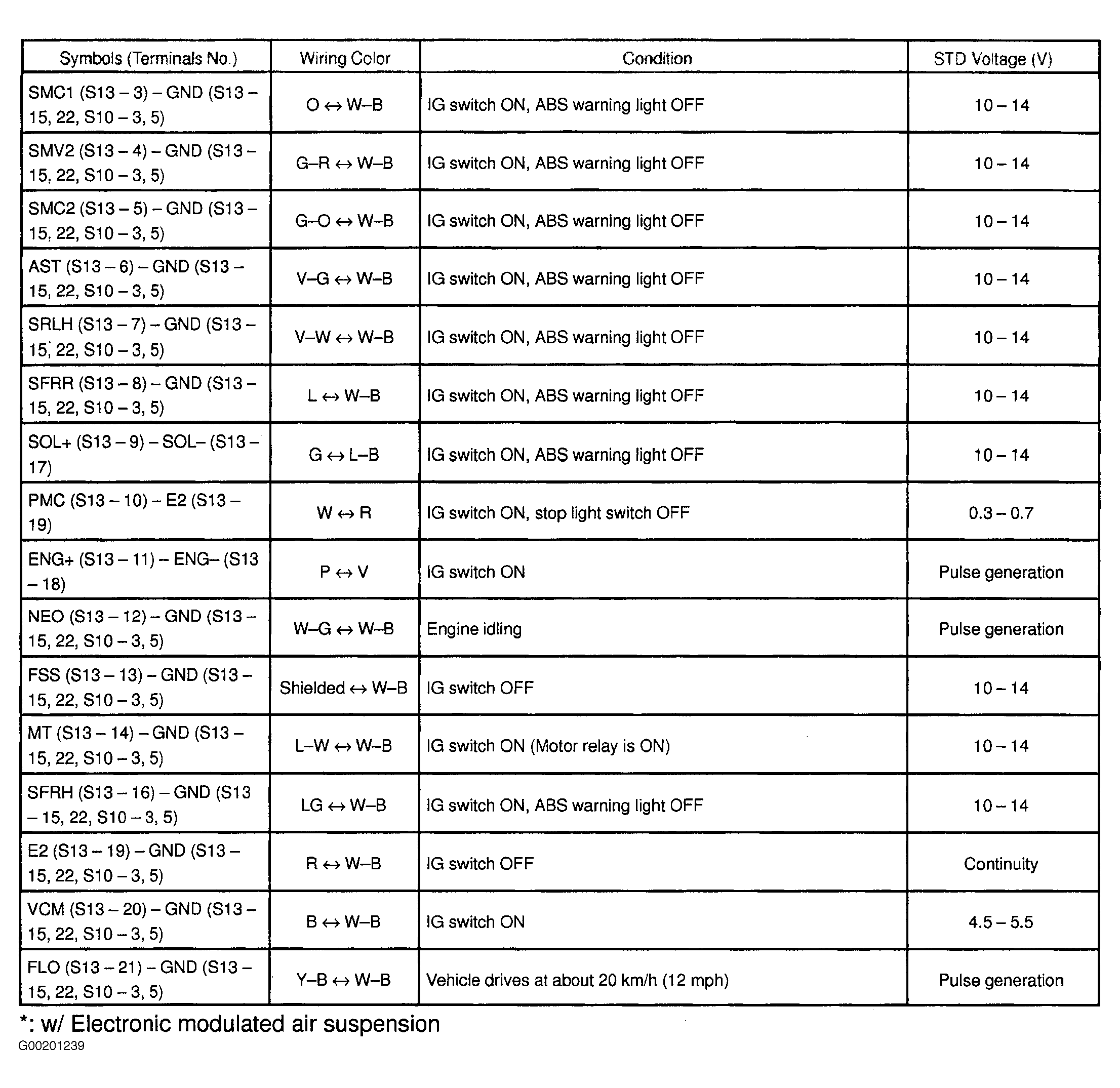

Fig 3: Identifying Terminals ECU (3 Of 3)
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
