Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location | |
|---|---|---|
| Anti-Theft System In-Line Fuse | Under right side of package tray, near anti-theft alarm module. | |
| Circuit Breaker | ||
| Cigar Lighter | In cavity No. 12 of fuse block. | |
| Keyless Entry, Power Seat & Luggage Compartment Lid Pull-Down | On left fender panel, near starter relay. | |
| Lights, Moon Roof & Power Window | In cavity No. 14 of fuse block. | |
| Wiper/Washer | In cavity No. 2 of fuse block. | |

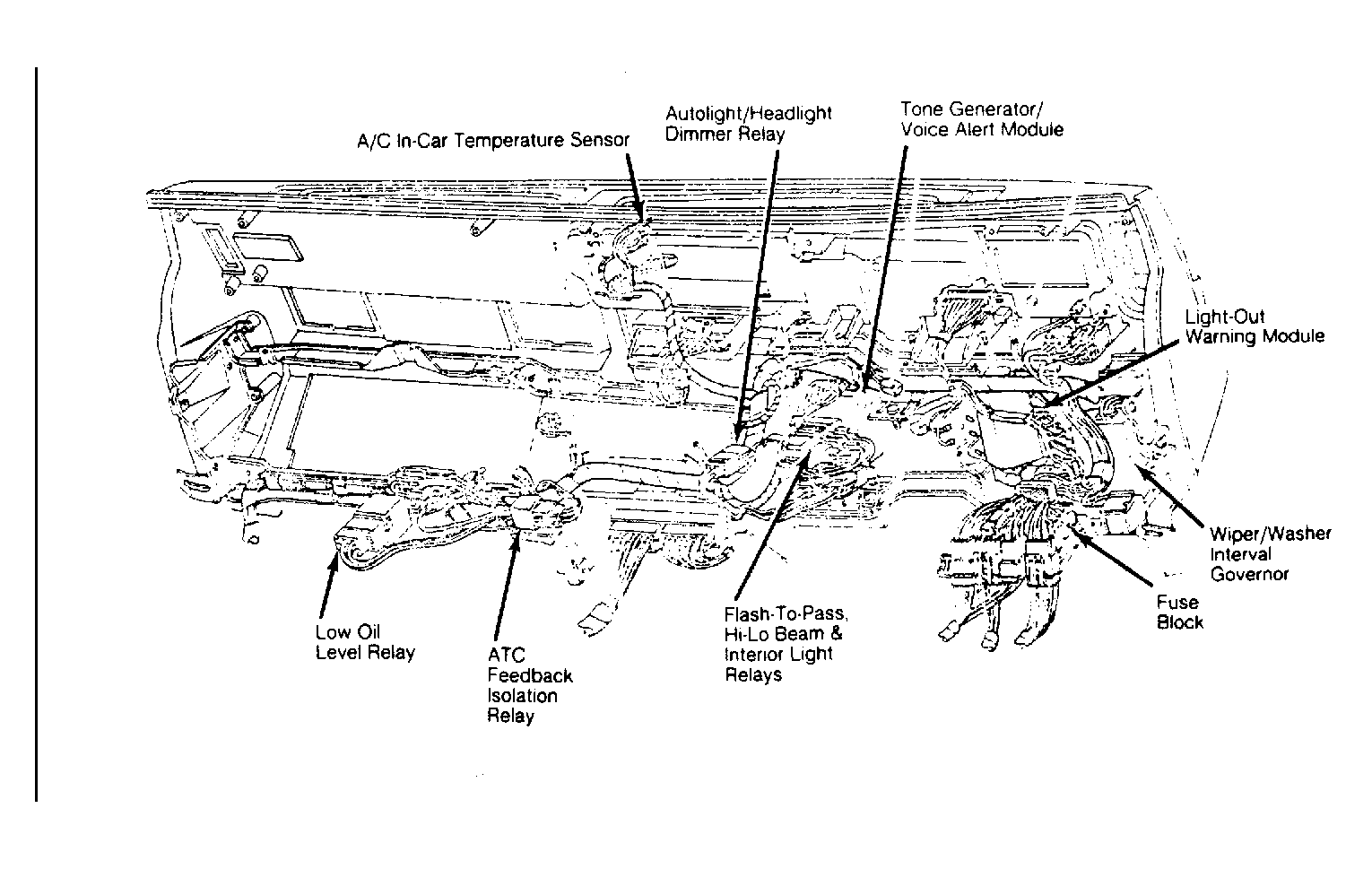

| Fuse Block | Below instrument cluster, left of steering column. See Figure . | |
| Fusible Links | ||

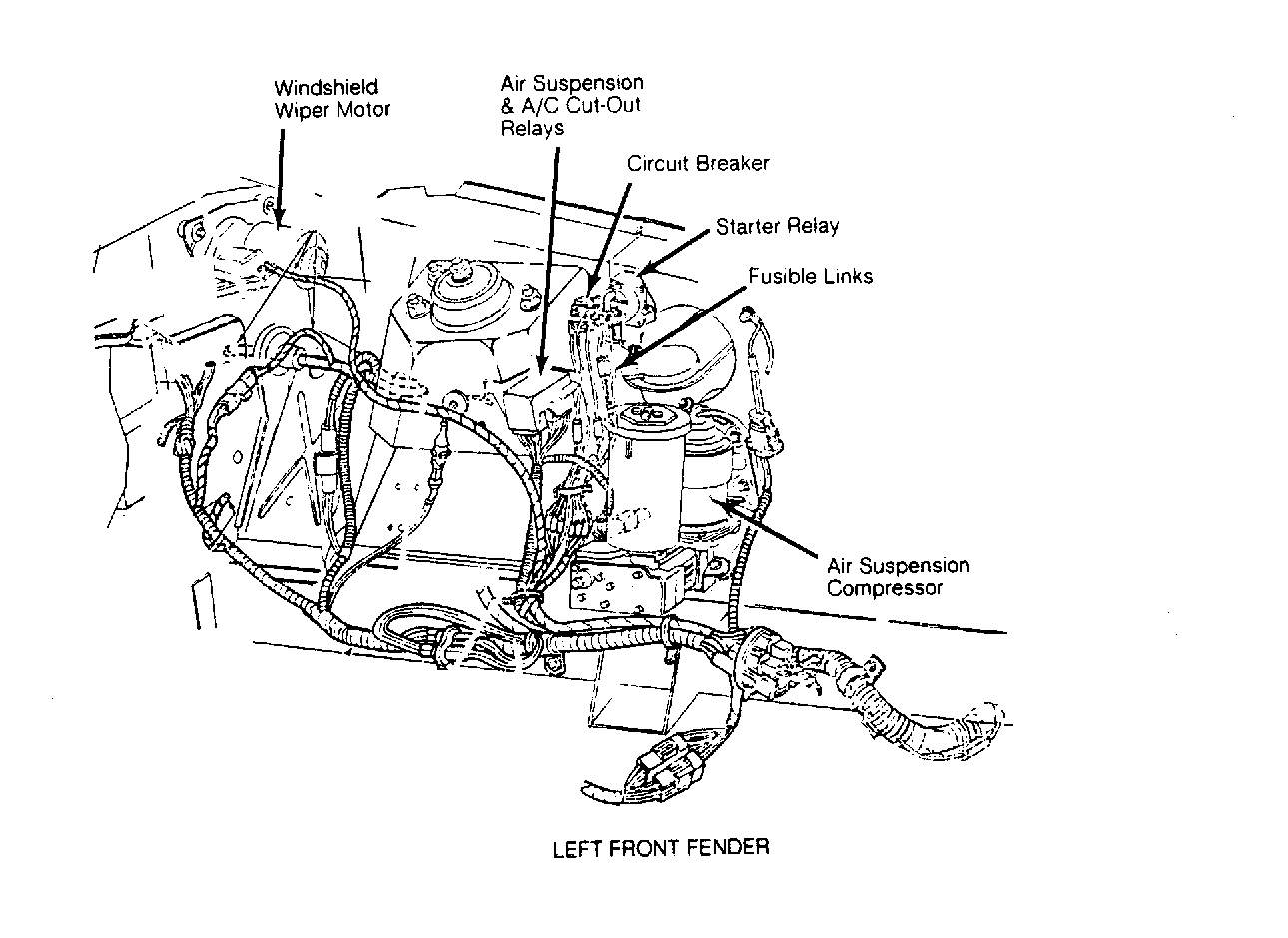

| ABS System (Black) D | At starter relay. See Figure . | |
| ABS System (Black) F | At starter relay. See Figure . | |
| ABS System (Blue) N | At starter relay. | |
| Air Suspension (Black) L | At starter relay. See Figure . | |
| Air Suspension (Blue) H | At starter relay. | |
| Charging System (Gray) A | At starter relay. | |
| EEC (Brown) M | On right fender panel, near starter relay. | |
| EEC Power Relay (Blue) K | At starter relay. | |
| Fuses (Black) B | At starter relay. | |
| Ignition (Black) C | At starter relay. | |
| Ignition Coil (Blue) G | At starter relay. See Figure . | |
| Rear Defroster (Black) E | At starter relay. | |
