Master Window Adjust Switch

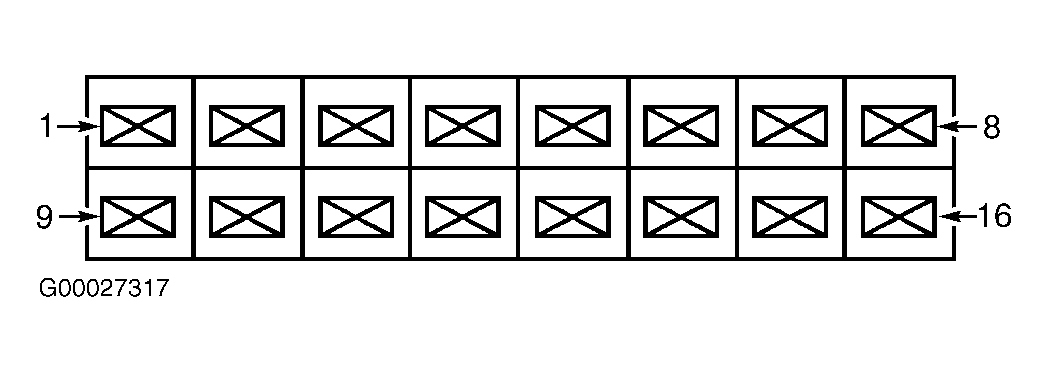

Remove master window adjust switch from vehicle. See WINDOW ADJUST SWITCHES under REMOVAL & INSTALLATION. Check continuity between appropriate master window adjust switch terminals with master window adjust switch in specified position. See MASTER WINDOW ADJUST SWITCH TEST table. See Fig 1 . If continuity is not as specified, replace master window adjust switch.
MASTER WINDOW ADJUST SWITCH TEST
| Switch Position | Continuity Between Terminals No. | ||
|---|---|---|---|
| Driver' Window Up | 7 & 9 | ||
| Driver's Window Down | 6 & 9 | ||
| Left Rear Window Up | 9 & 13 | ||
| Left Rear Window Down | 9 & 15 | ||
| Lock-Out On | 5 & 9 | ||
| Neutral | (1) | ||
| One-Touch Down | 4 & 9 | ||
| Passenger's Window Up | 2 & 9 | ||
| Passenger's Window Down | 3 & 9 | ||
| Right Rear Window Up | 9 & 12 | ||
| Right Rear Window Down | 9 & 10 | ||
|
|||
