Component Location Views
Component Location Views

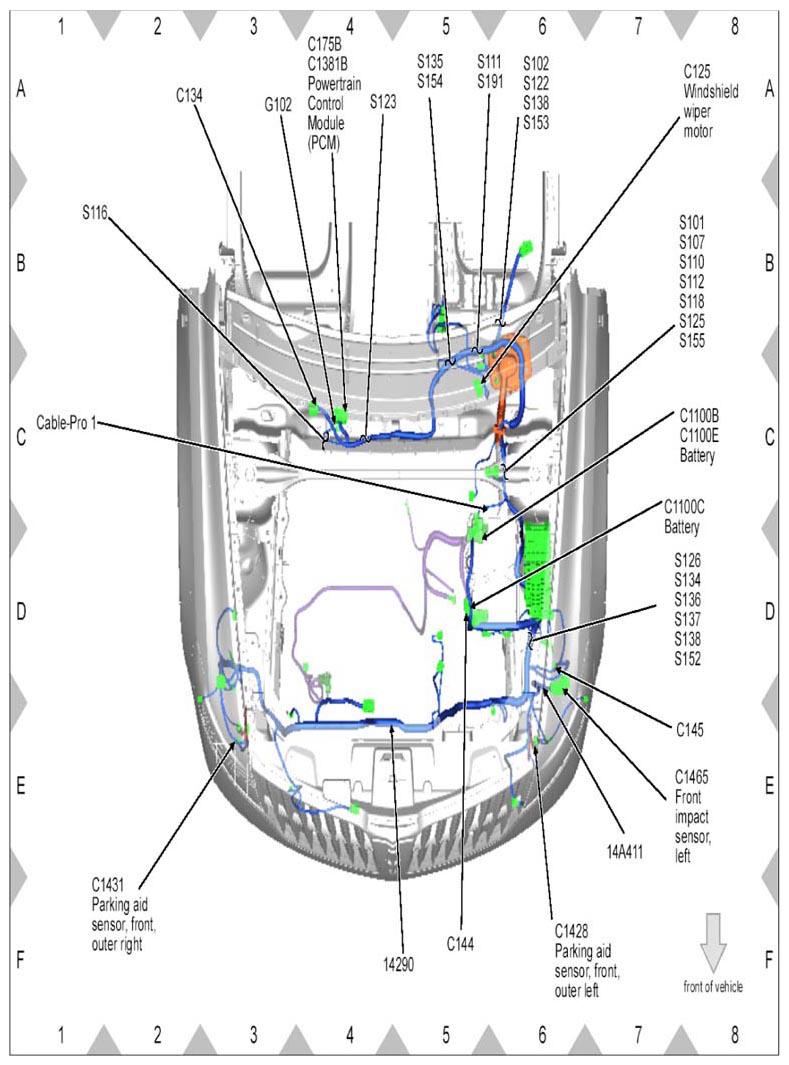

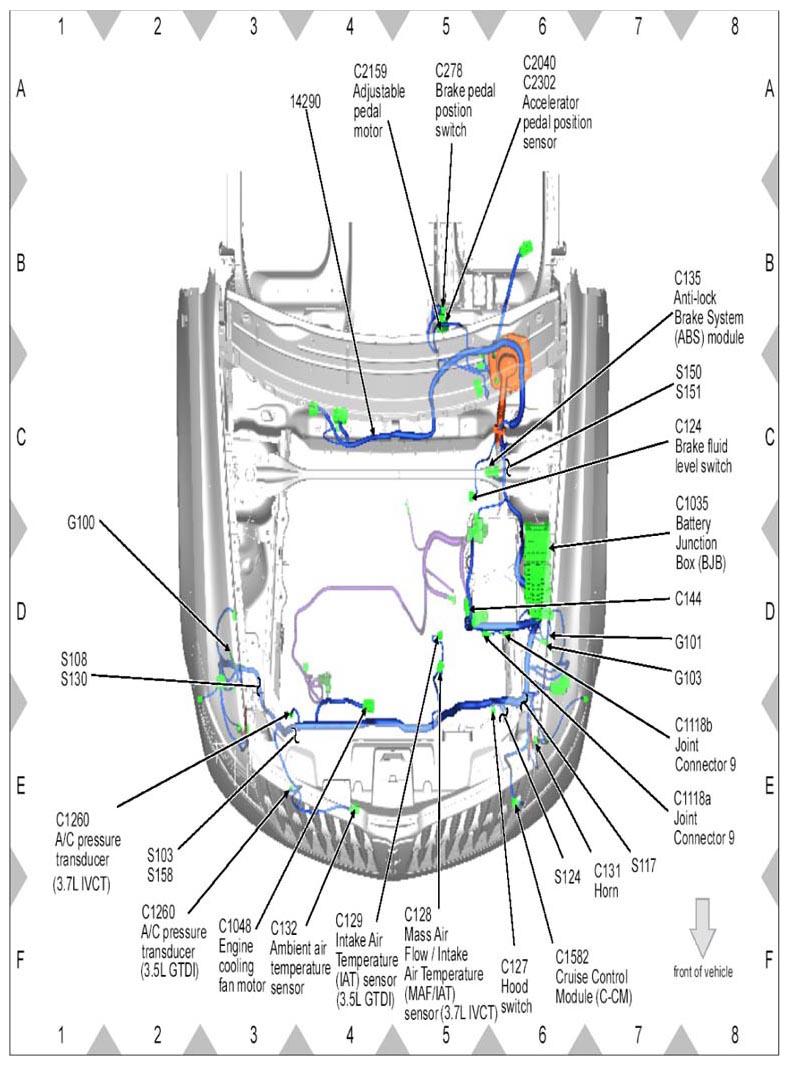

Fig 1: Identifying Engine Compartment Wiring Harness Connector Location (1 Of 3)
Courtesy of FORD MOTOR CO.

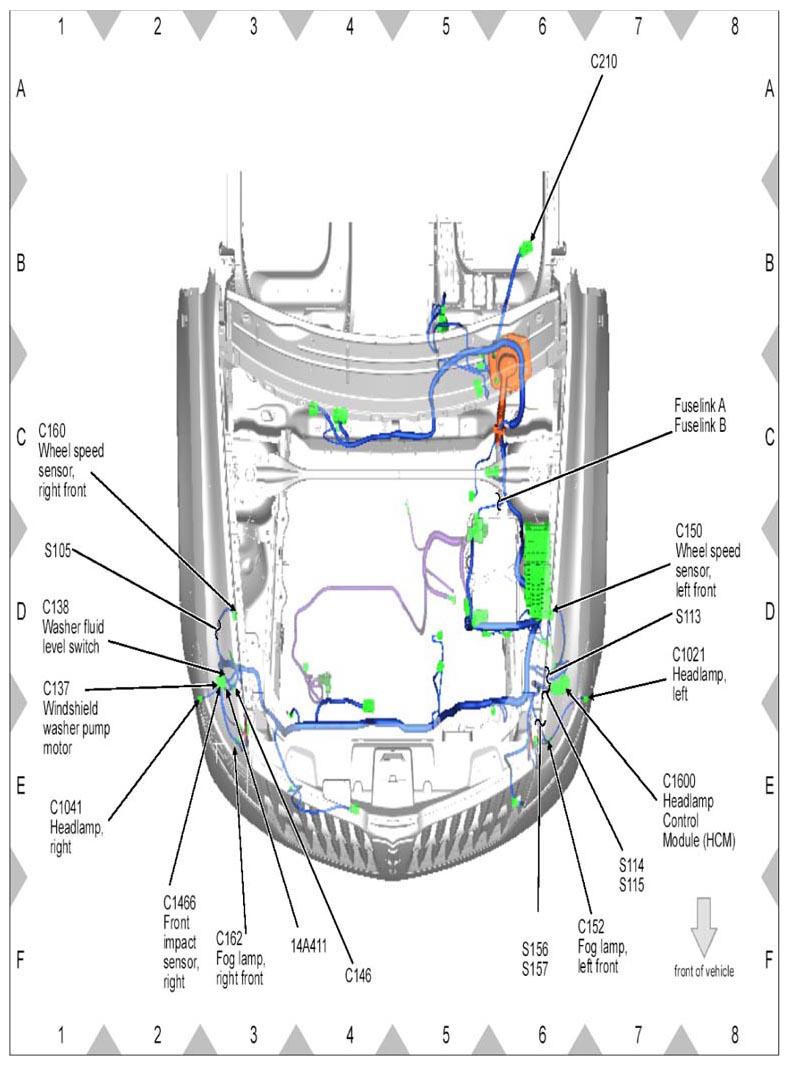

Fig 2: Identifying Engine Compartment Wiring Harness Connector Location (2 Of 3)
Courtesy of FORD MOTOR CO.
Fig 3: Identifying Engine Compartment Wiring Harness Connector Location (3 Of 3)
Courtesy of FORD MOTOR CO.

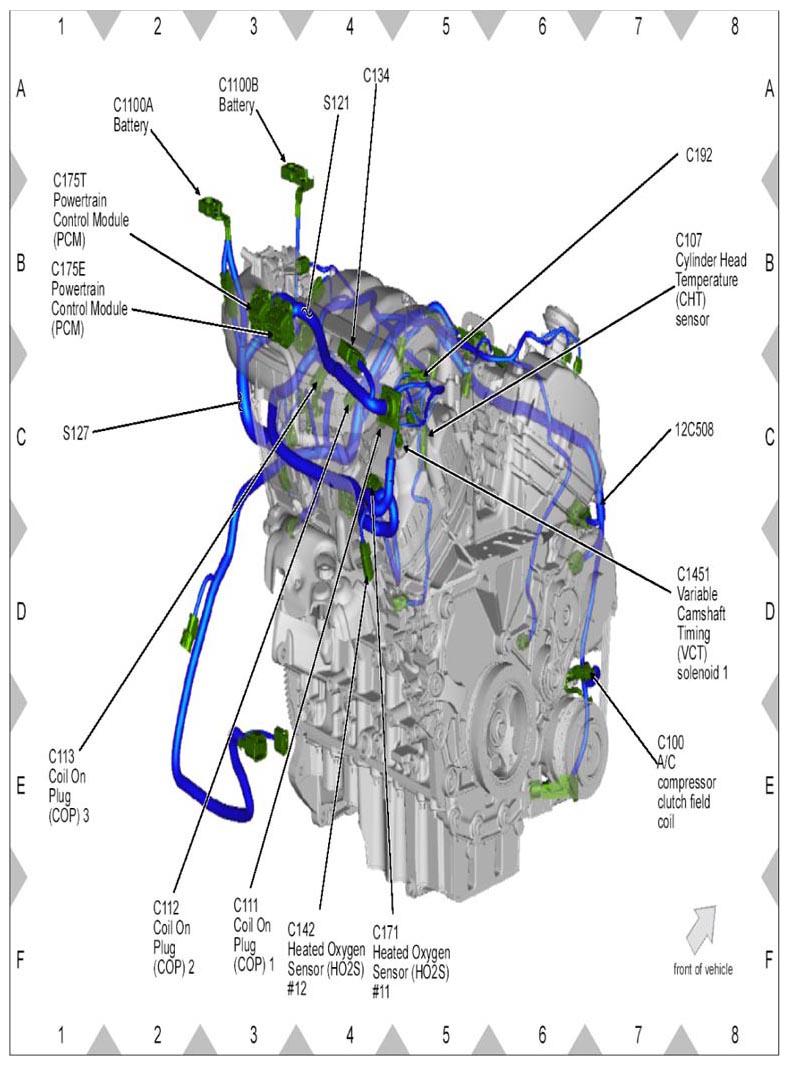

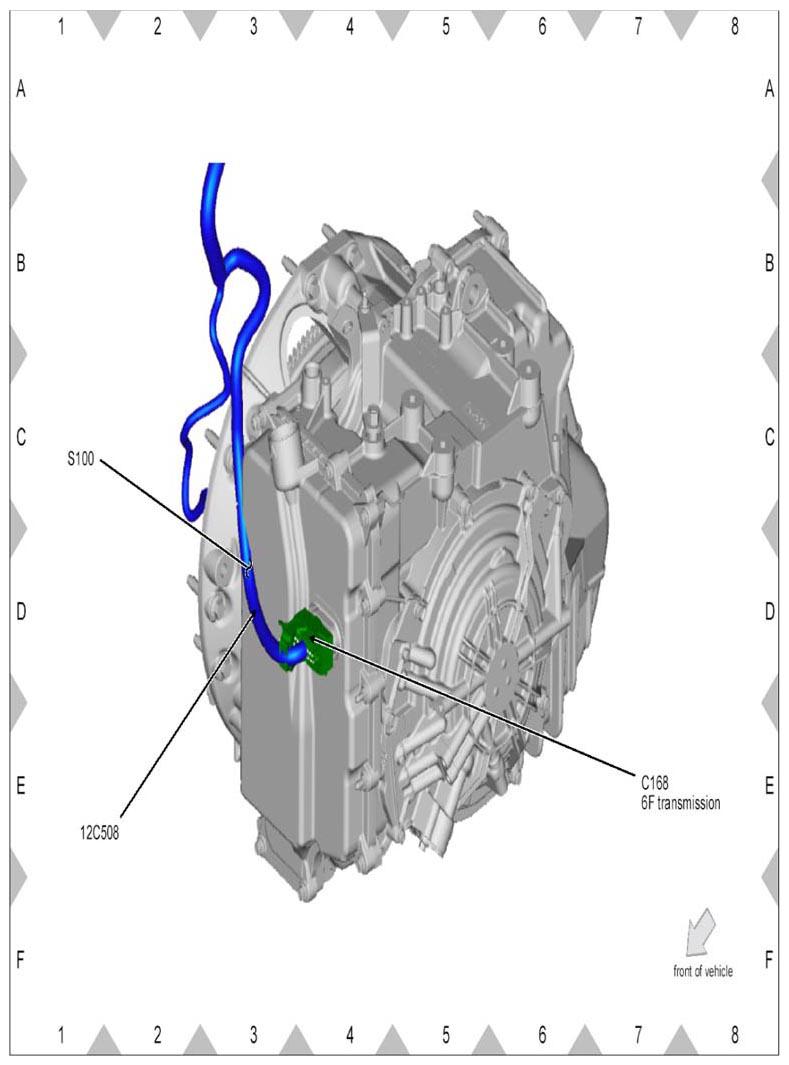

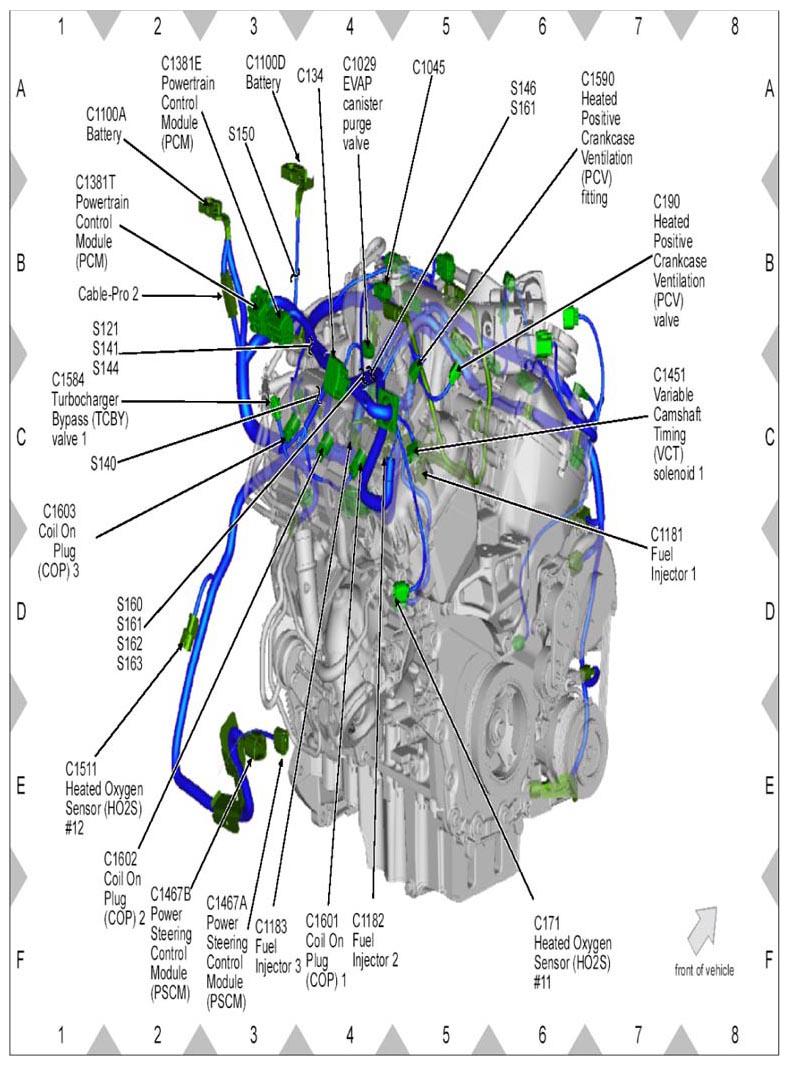

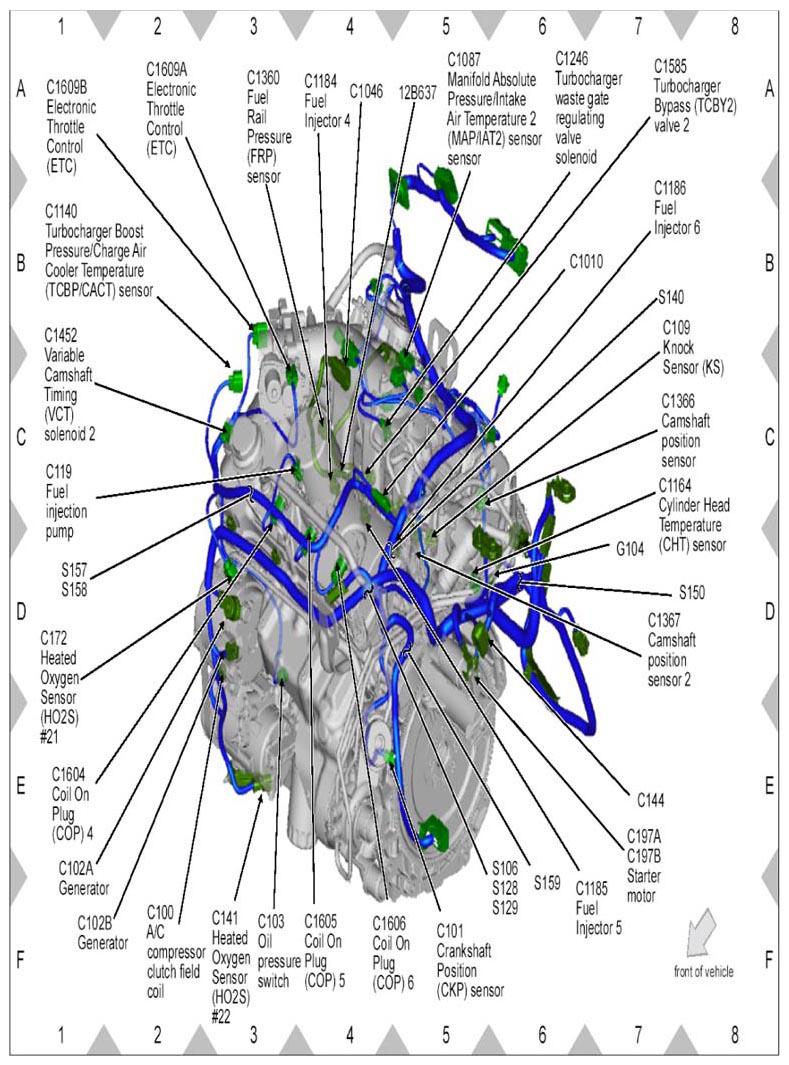

Fig 4: Identifying Engine Wiring Harness Connector Location (1 Of 5)
Courtesy of FORD MOTOR CO.

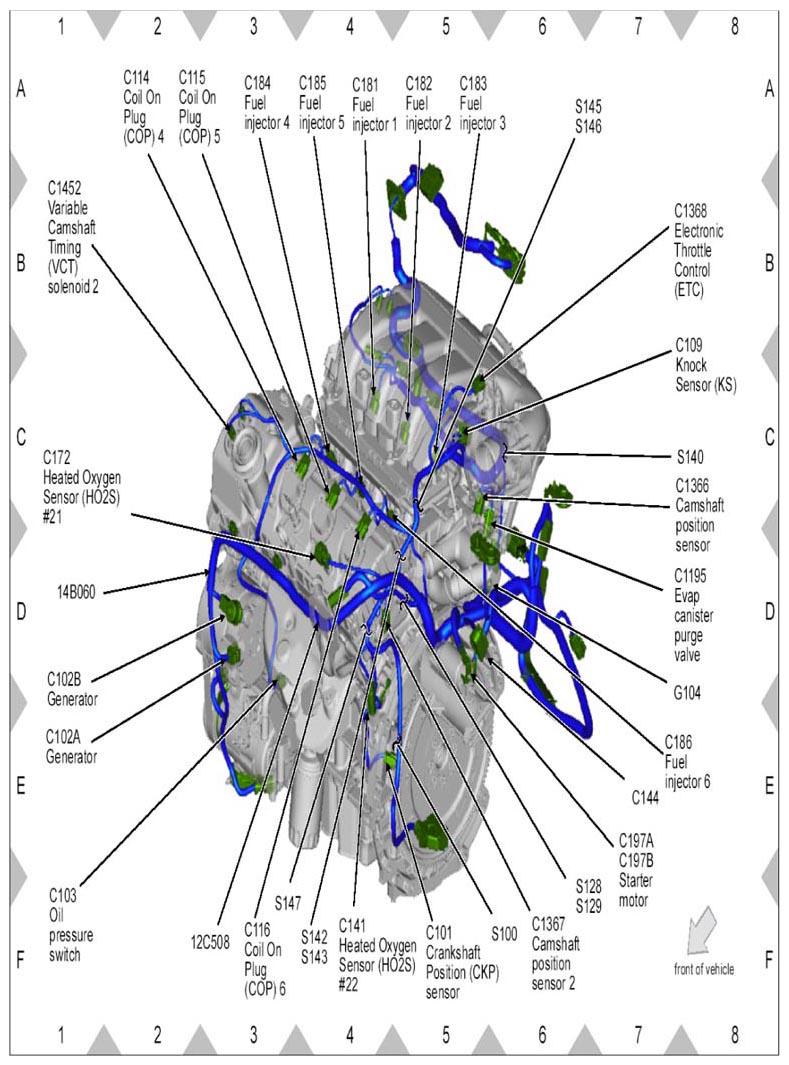

Fig 5: Identifying Engine Wiring Harness Connector Location (2 Of 5)
Courtesy of FORD MOTOR CO.
Fig 6: Identifying Engine Wiring Harness Connector Location (3 Of 5)
Courtesy of FORD MOTOR CO.
Fig 7: Identifying Engine Wiring Harness Connector Location (4 Of 5)
Courtesy of FORD MOTOR CO.
Fig 8: Identifying Engine Wiring Harness Connector Location (5 Of 5)
Courtesy of FORD MOTOR CO.

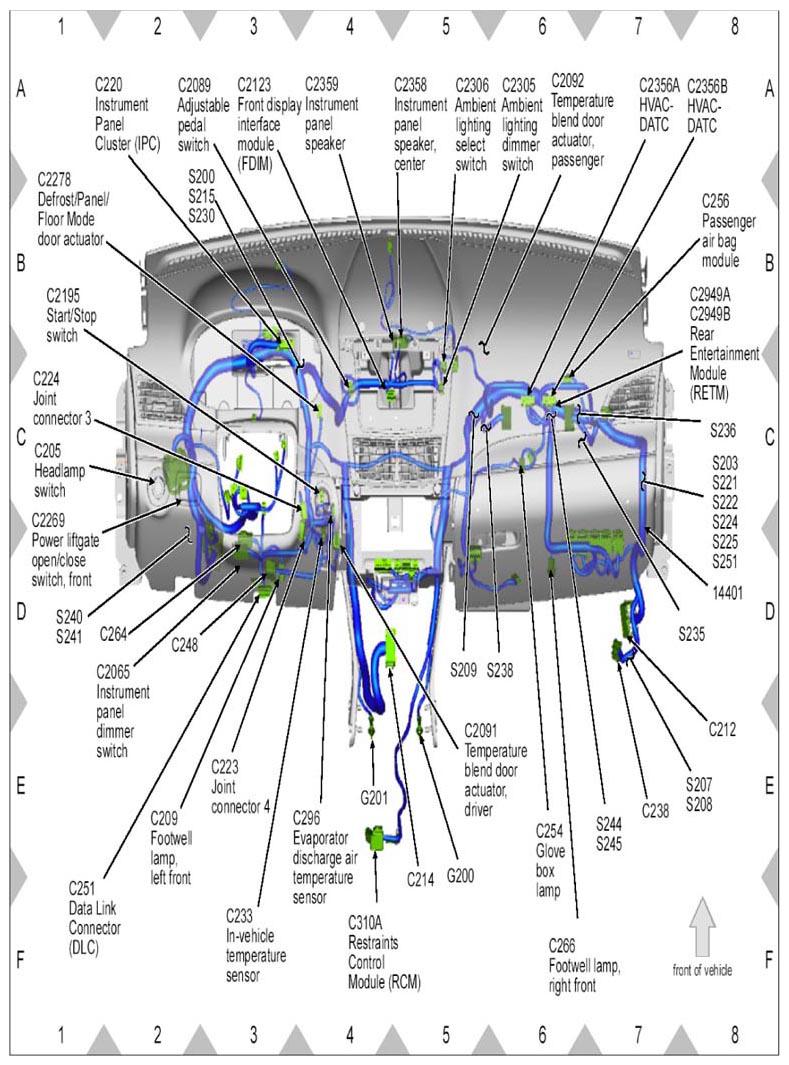

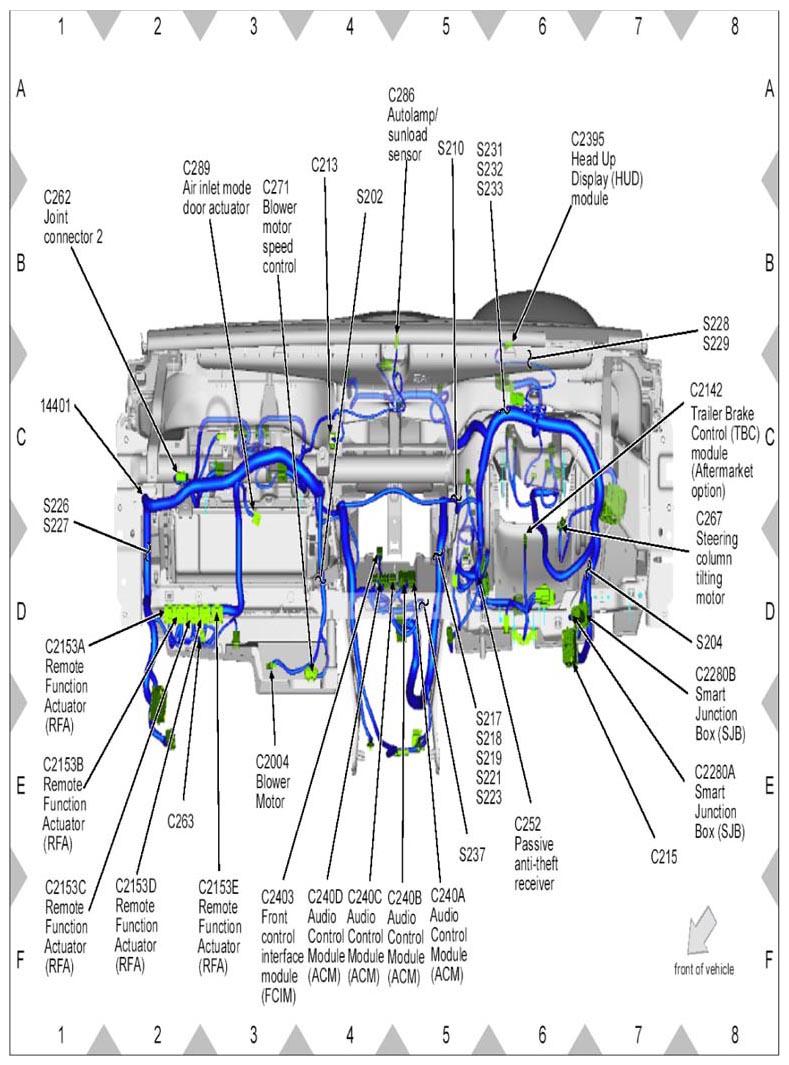

Fig 9: Identifying Dash Panel Wiring Harness Connector Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 10: Identifying Dash Panel Wiring Harness Connector Location (2 Of 2)
Courtesy of FORD MOTOR CO.

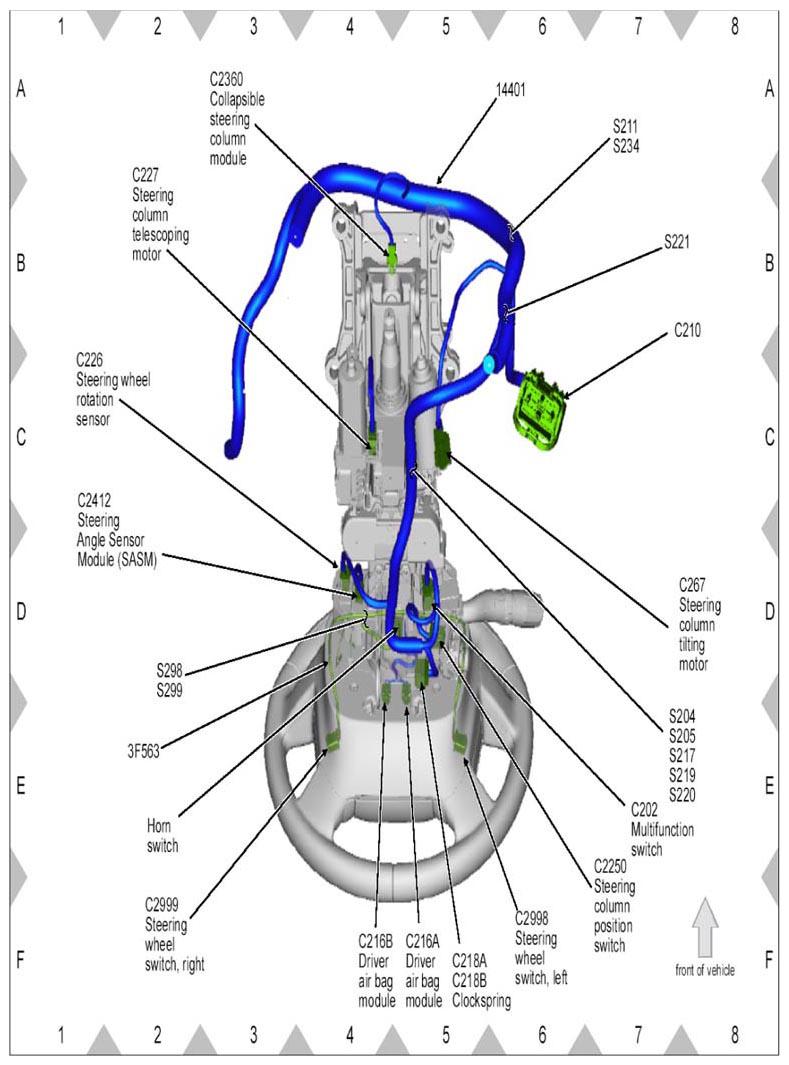

Fig 11: Identifying Steering Assembly Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

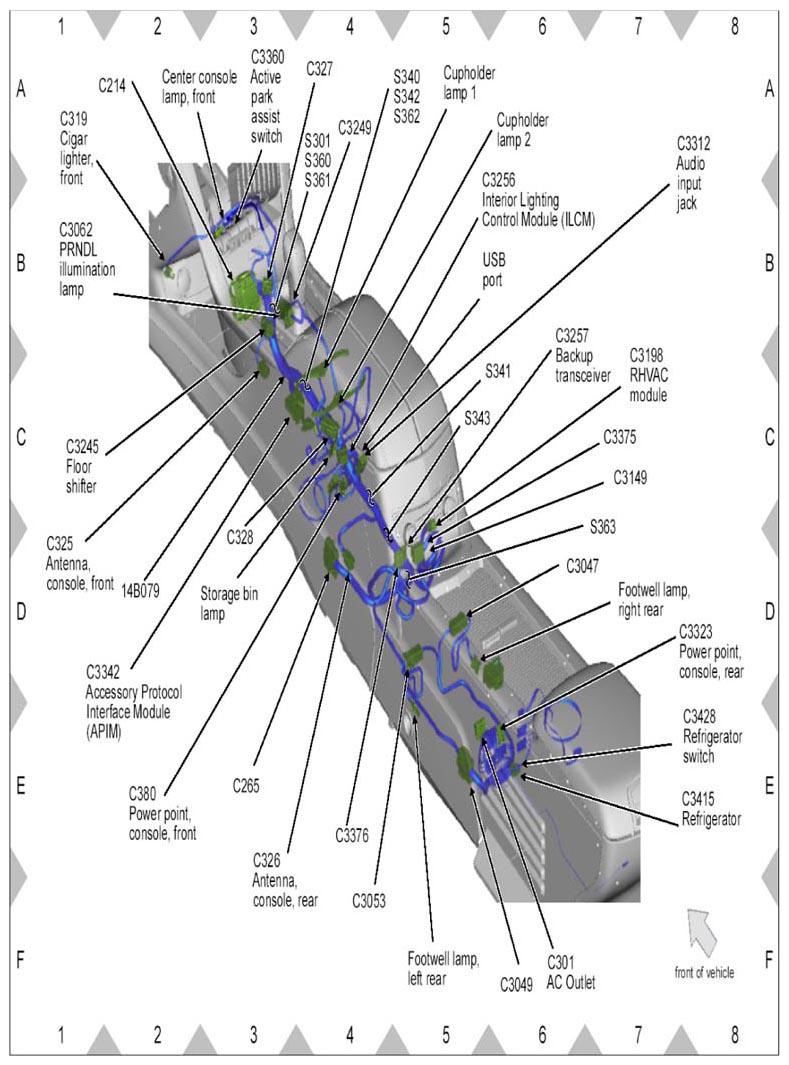

Fig 12: Identifying Center Console Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

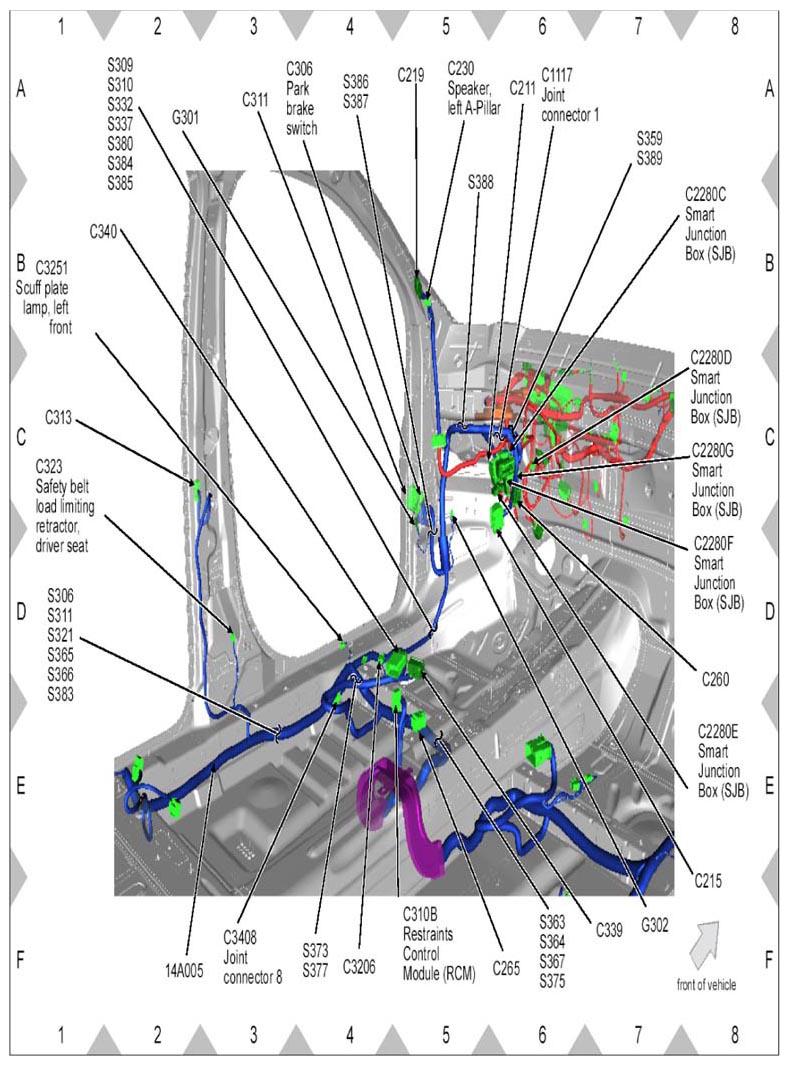

Fig 13: Identifying LH Front Compartment Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

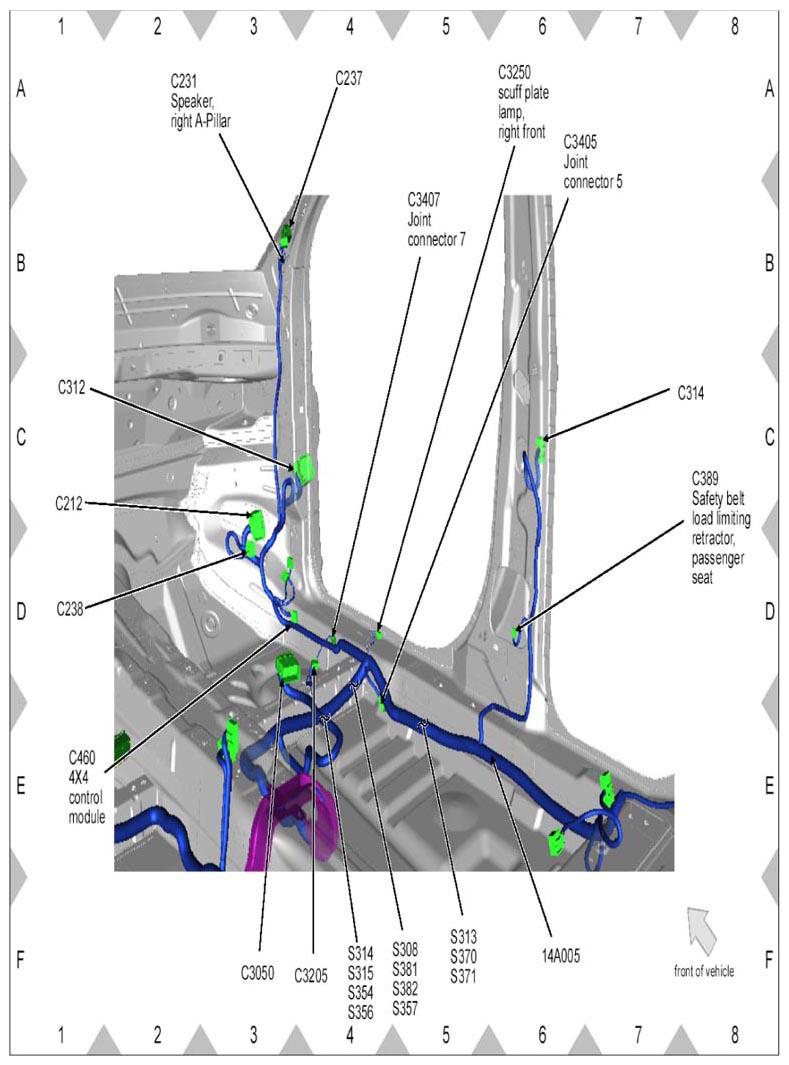

Fig 14: Identifying RH Front Compartment Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

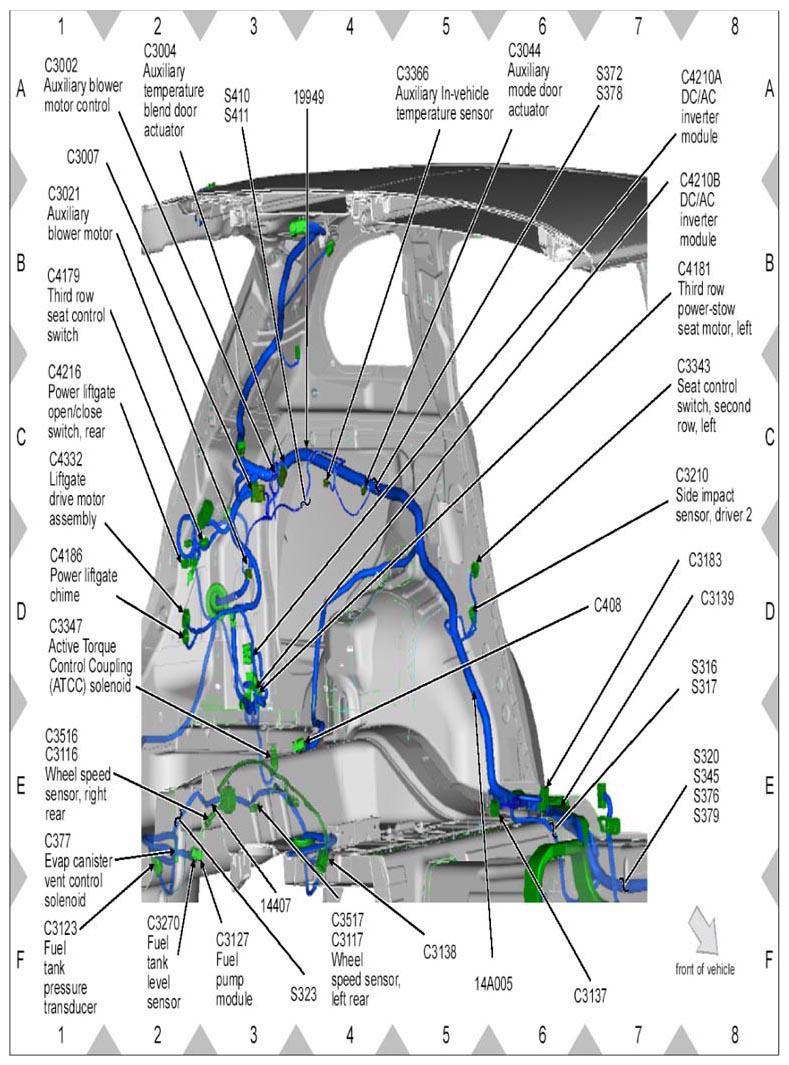

Fig 15: Identifying LH Rear Compartment Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

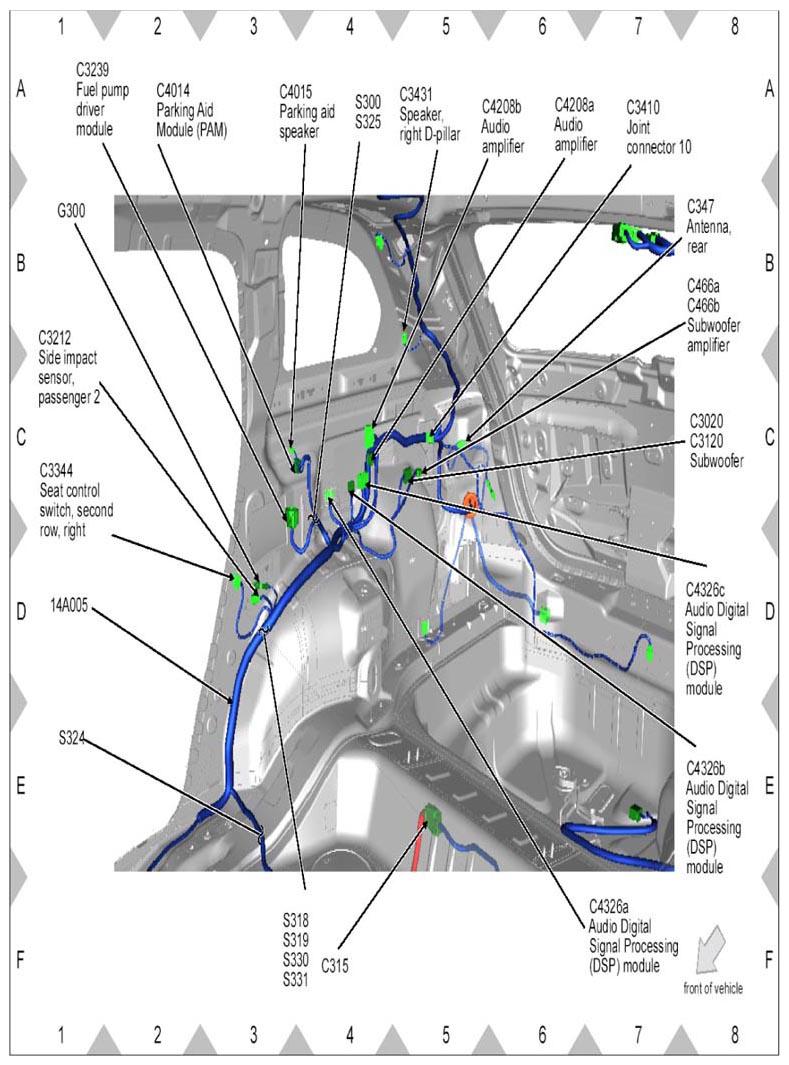

Fig 16: Identifying RH Rear Compartment Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

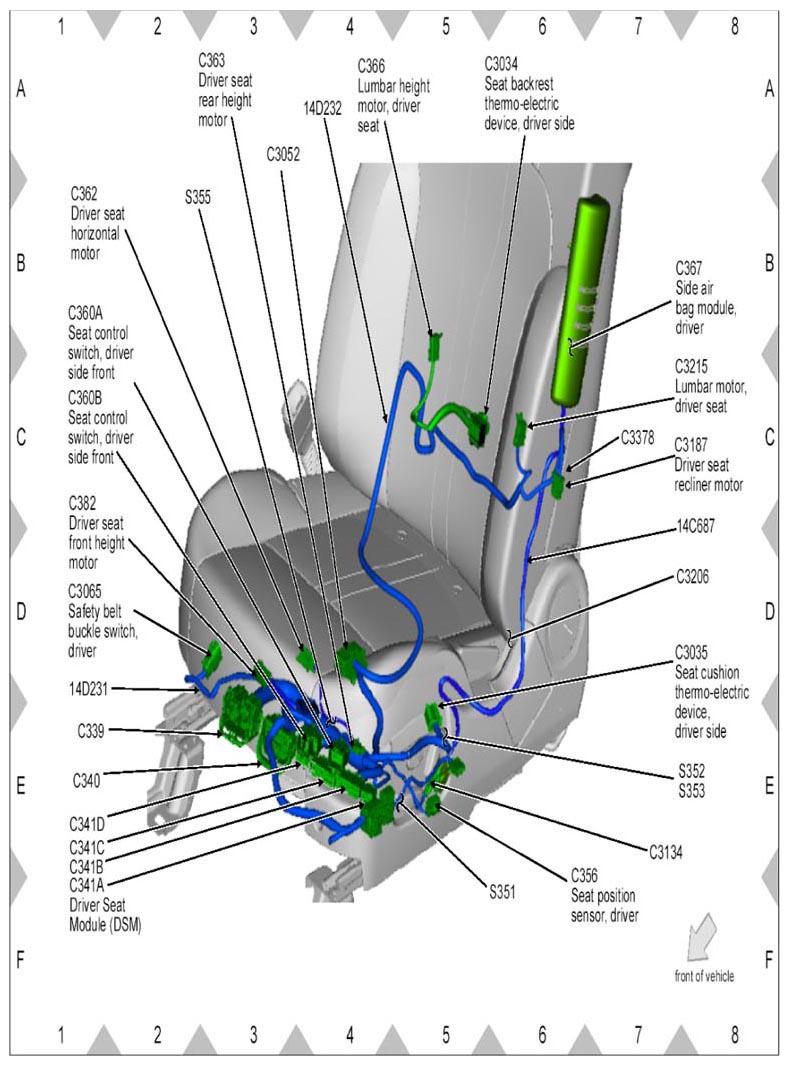

Fig 17: Identifying Driver Seat Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

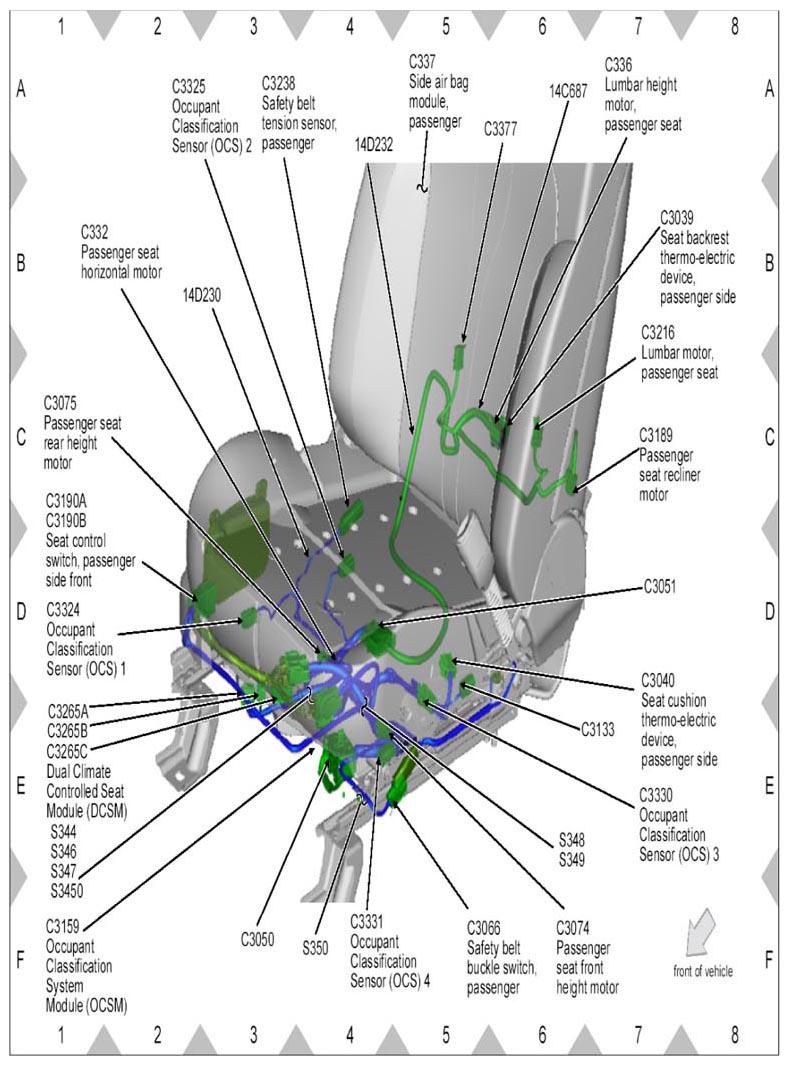

Fig 18: Identifying Passenger Seat Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

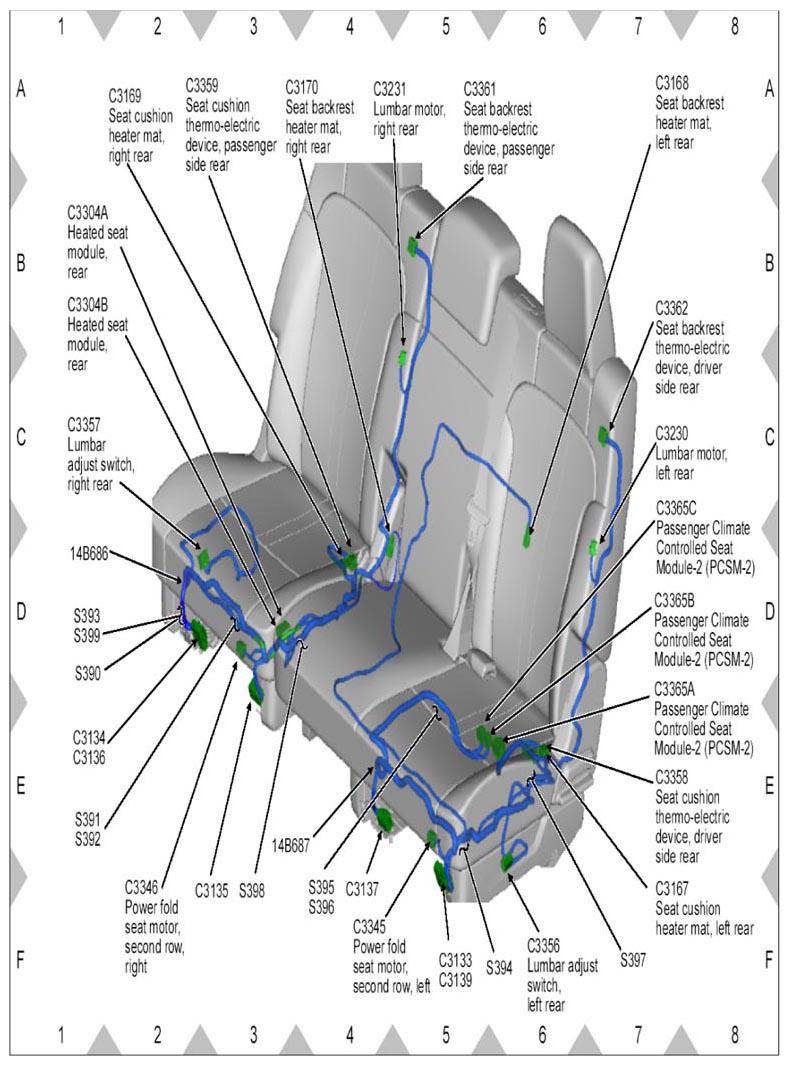

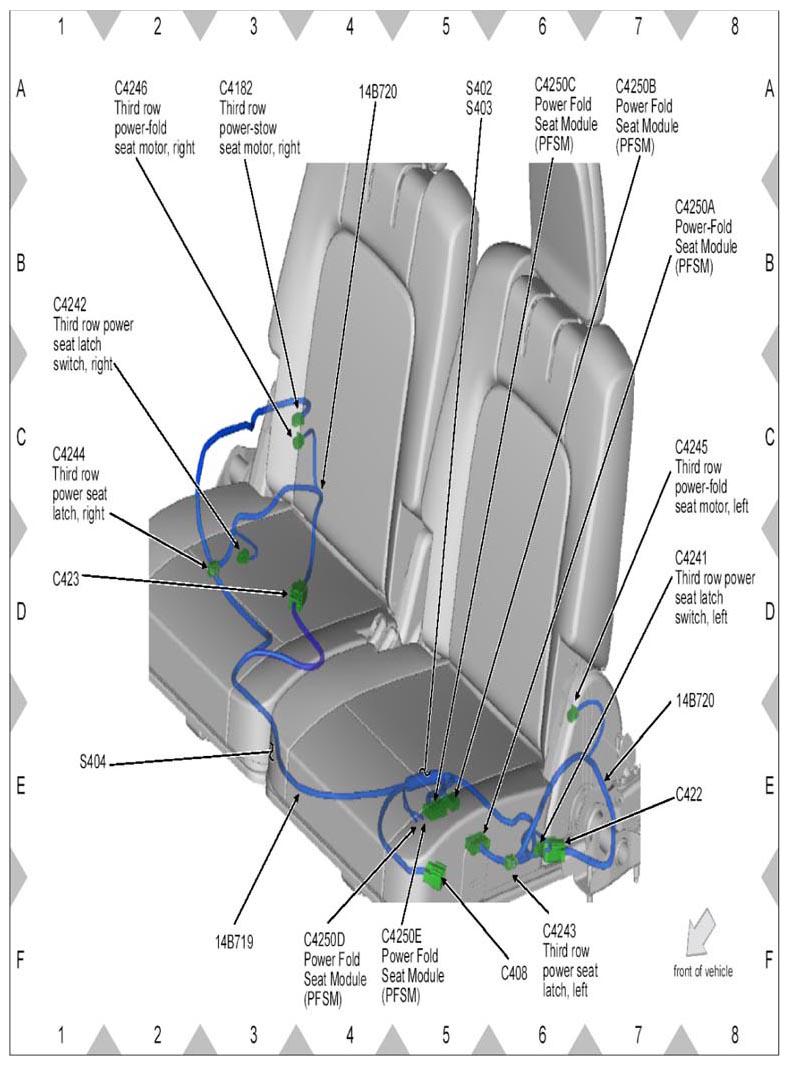

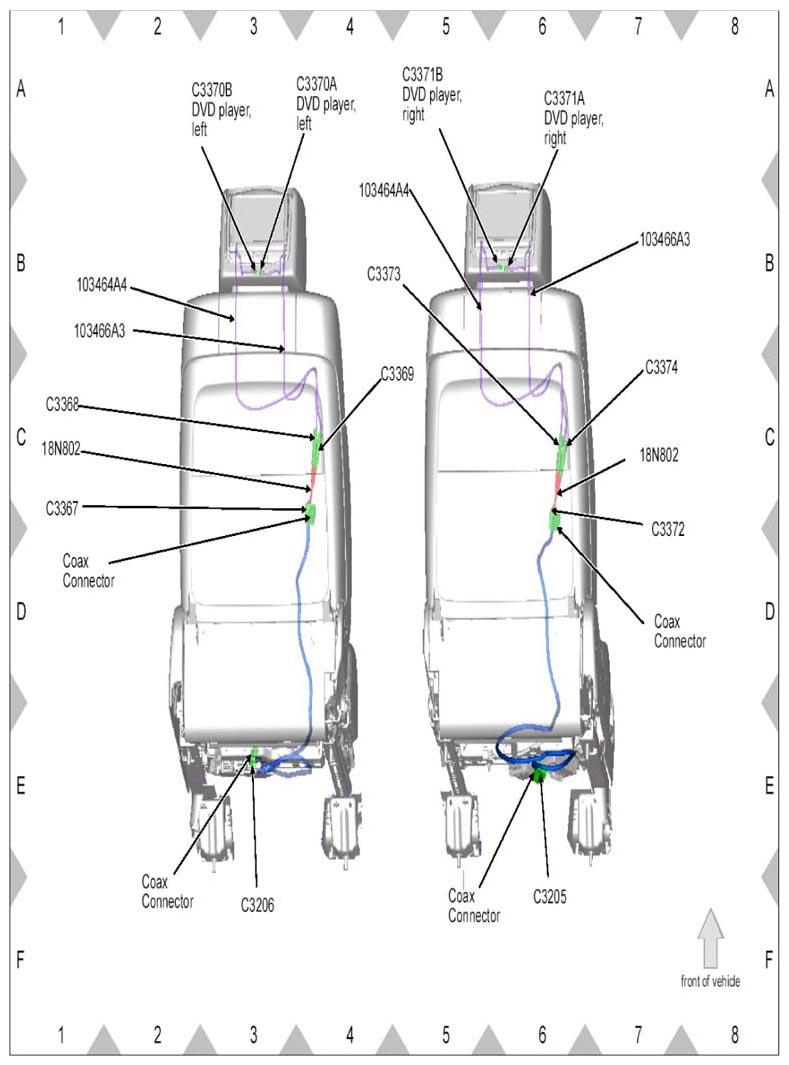

Fig 19: Identifying Rear Passenger Seat Wiring Harness Connector Location (1 Of 2)
Courtesy of FORD MOTOR CO.
Fig 20: Identifying Rear Passenger Seat Wiring Harness Connector Location (2 Of 2)
Courtesy of FORD MOTOR CO.

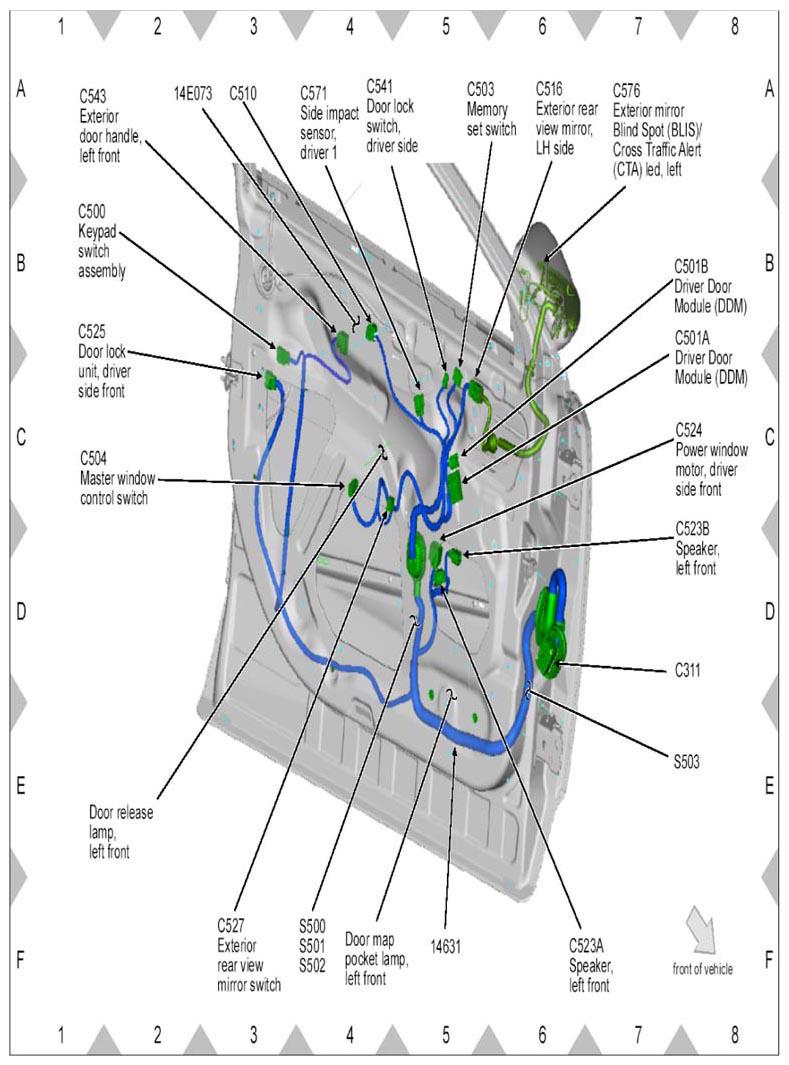

Fig 21: Identifying LH Front Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

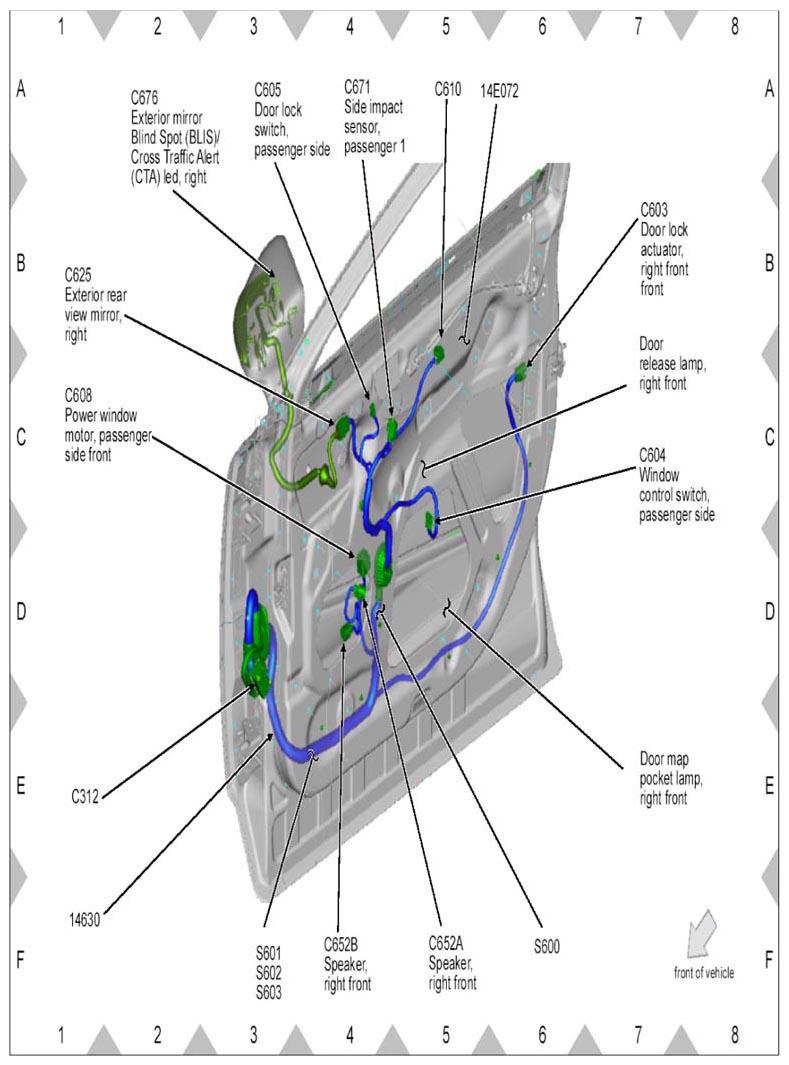

Fig 22: Identifying RH Front Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

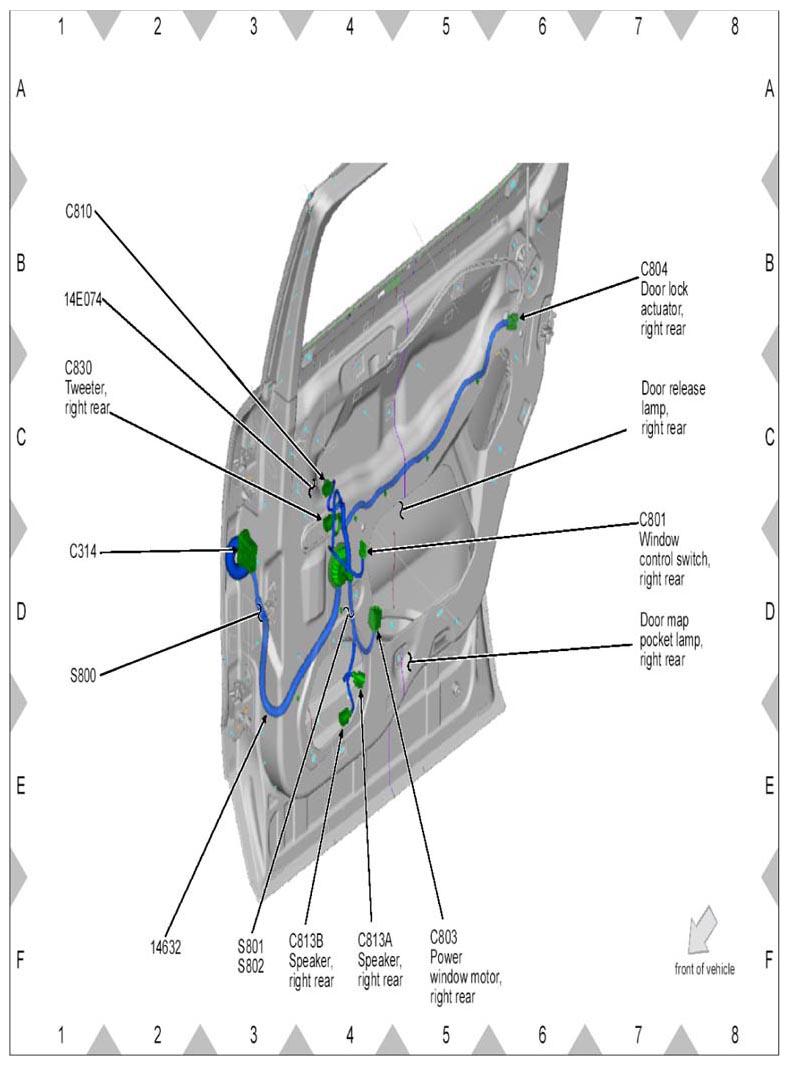

Fig 23: Identifying RH Rear Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

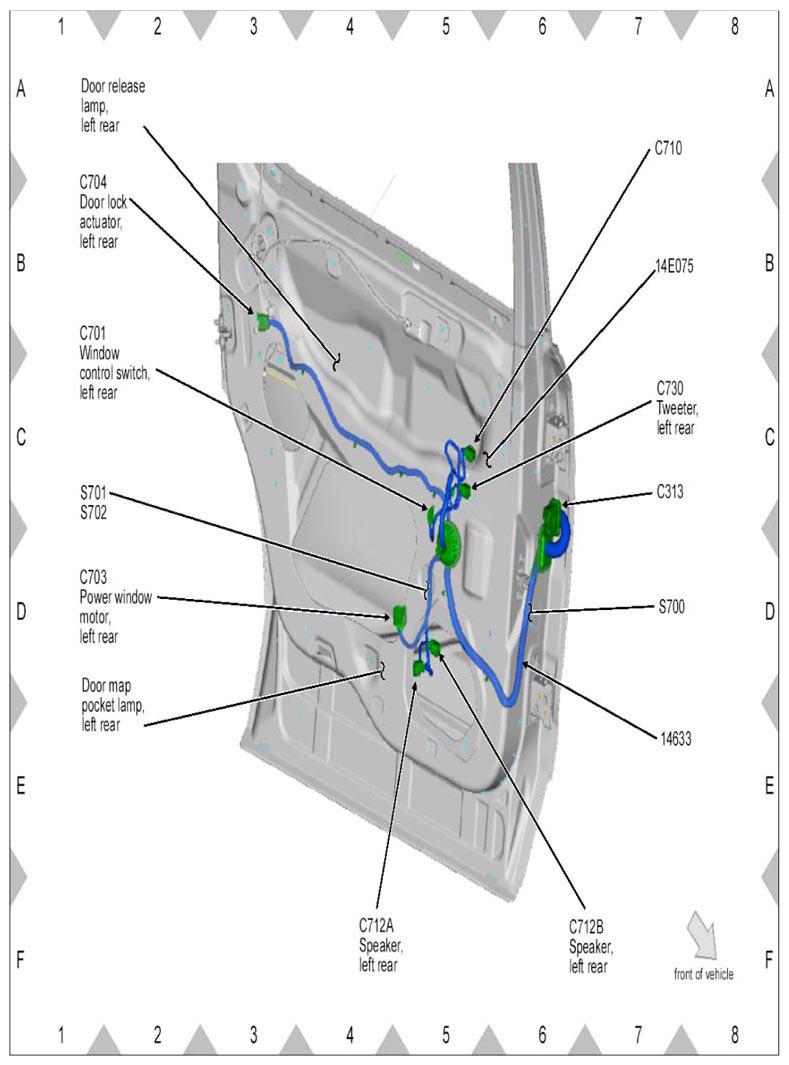

Fig 24: Identifying LH Rear Door Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

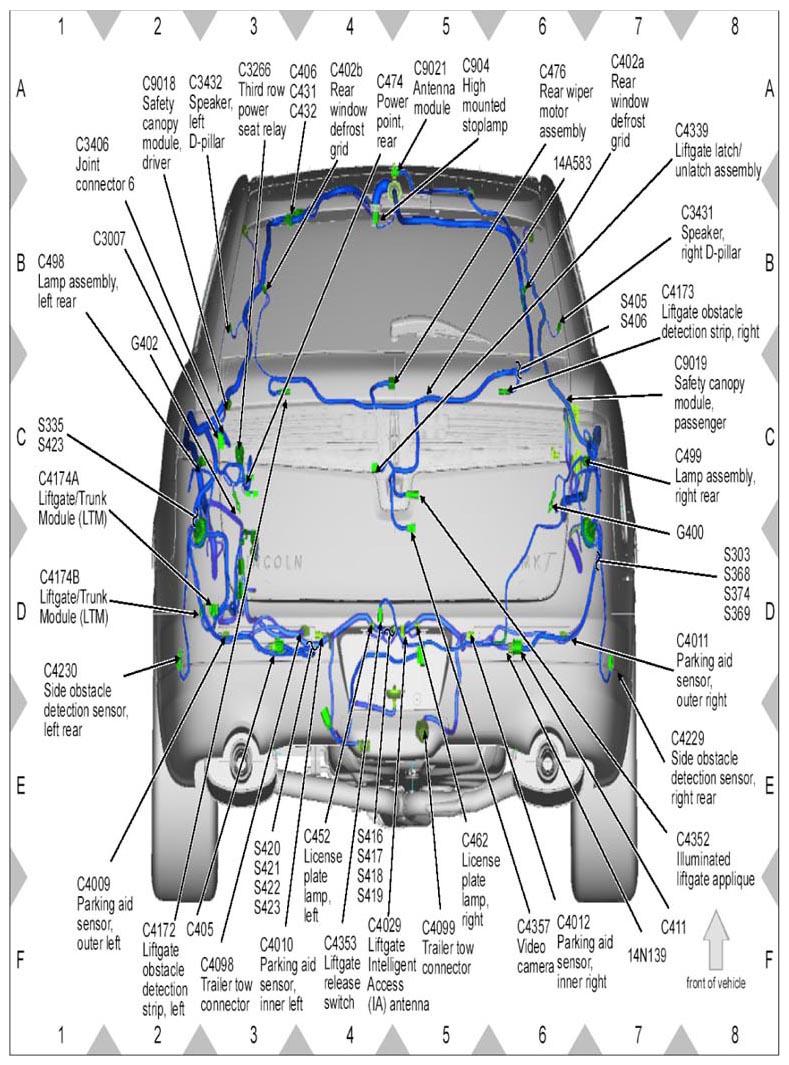

Fig 25: Identifying Rear Compartment Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.

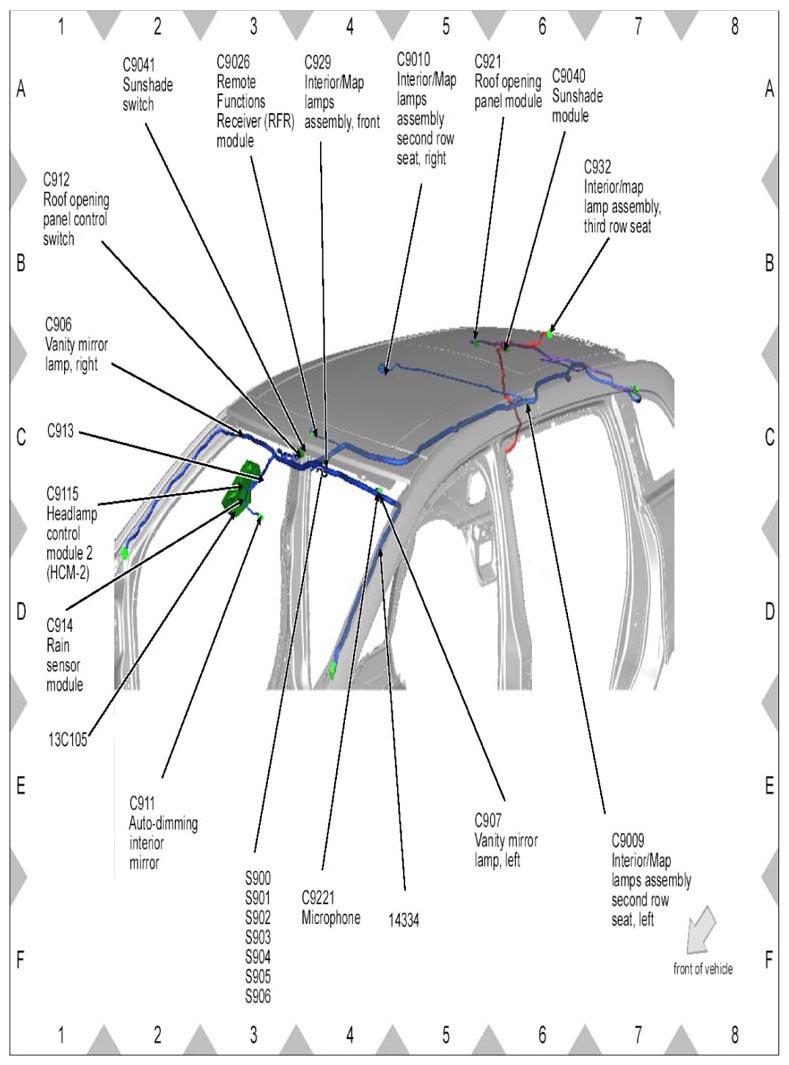

Fig 26: Identifying Roof Panel Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.
Fig 27: Identifying Front Seats Wiring Harness Connector Location
Courtesy of FORD MOTOR CO.
