Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Data Link Connector
Courtesy of MAZDA MOTORS CORP.

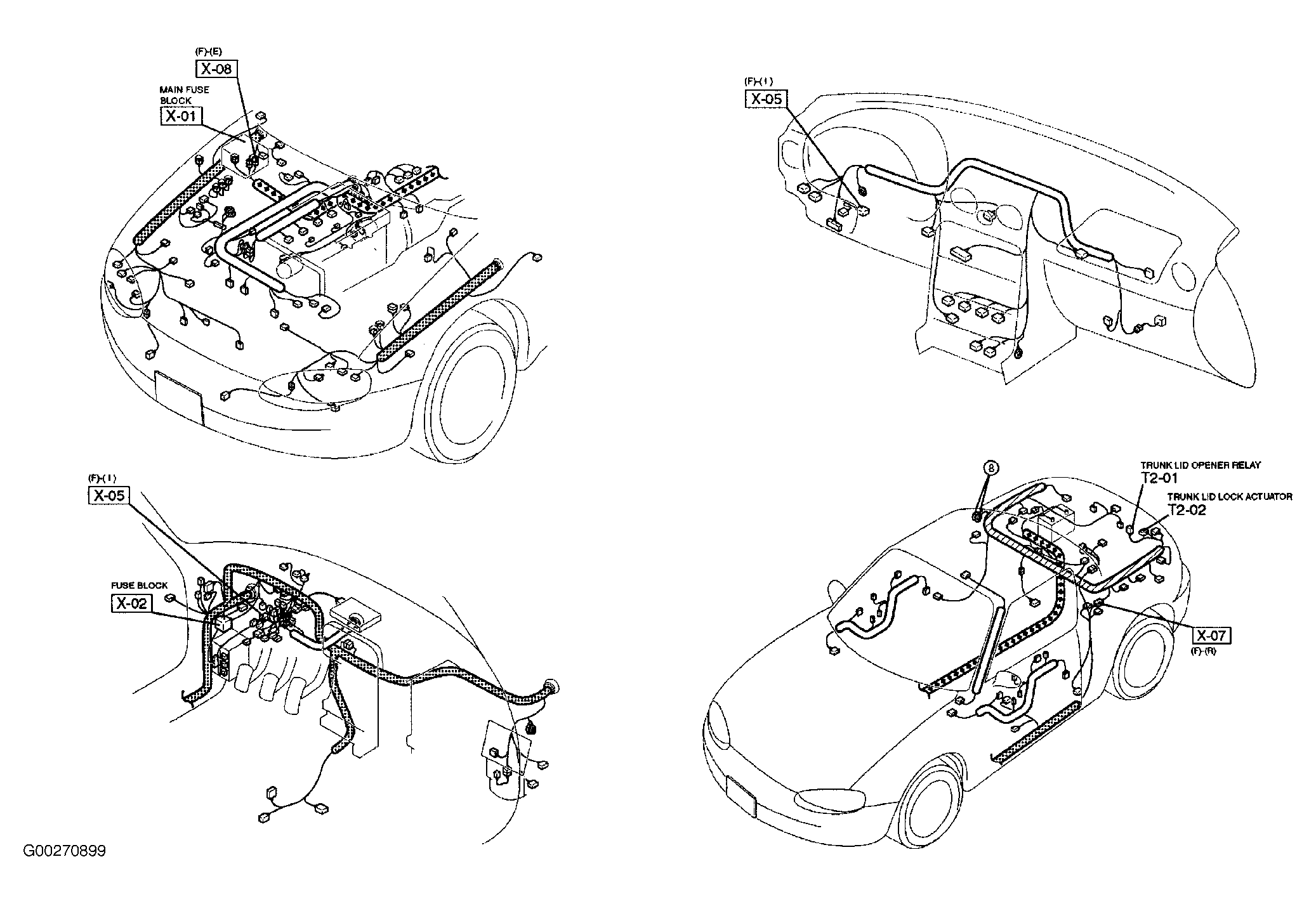

Fig 2: Trunk Lid Opener
Courtesy of MAZDA MOTORS CORP.
Fig 3: Immobilizer System
Courtesy of MAZDA MOTORS CORP.

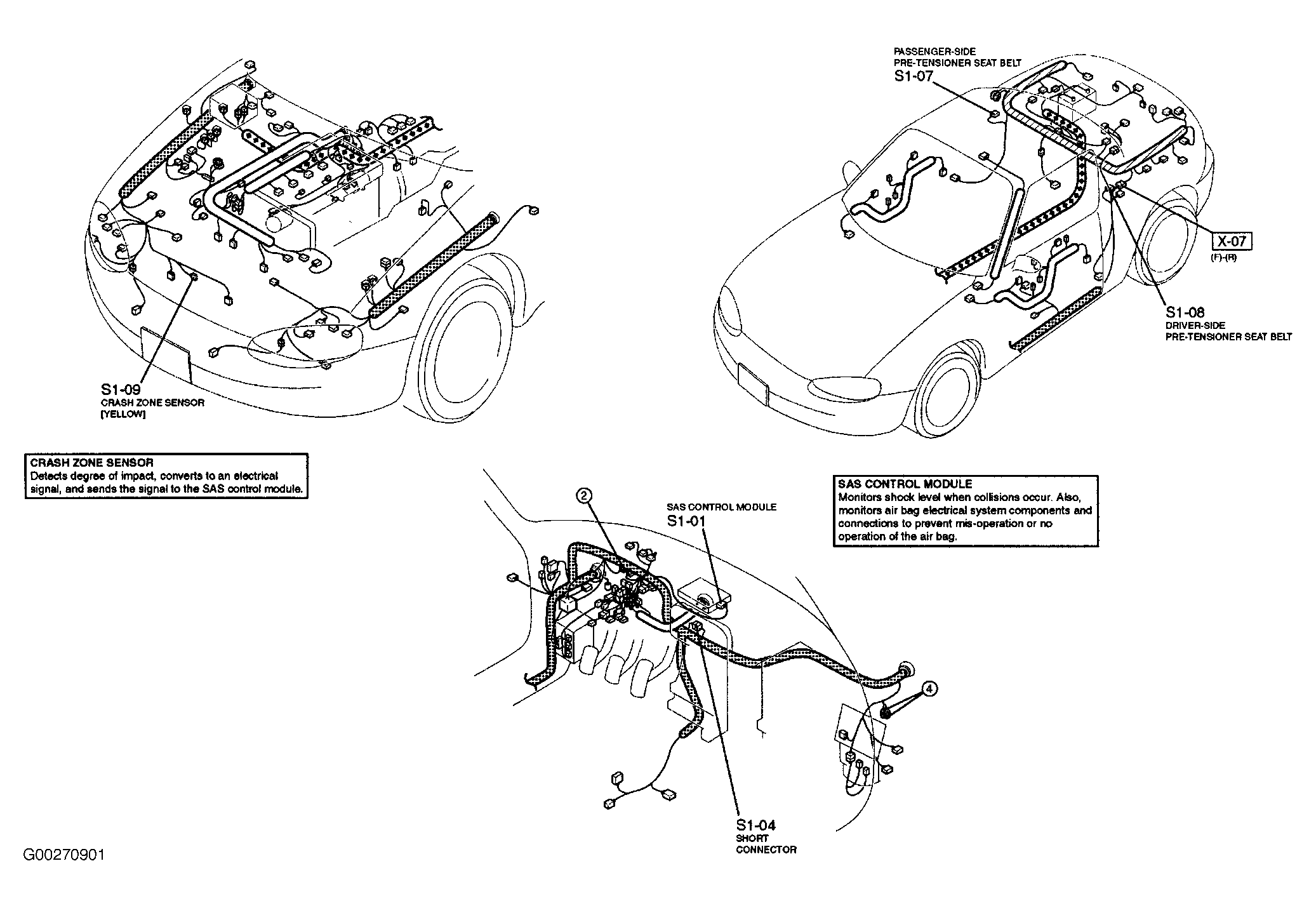

Fig 4: Air Bag System
Courtesy of MAZDA MOTORS CORP.
Fig 5: Air Bag System
Courtesy of MAZDA MOTORS CORP.
Fig 6: Cruise Control
Courtesy of MAZDA MOTORS CORP.
Fig 7: Anti-Lock Brake System
Courtesy of MAZDA MOTORS CORP.

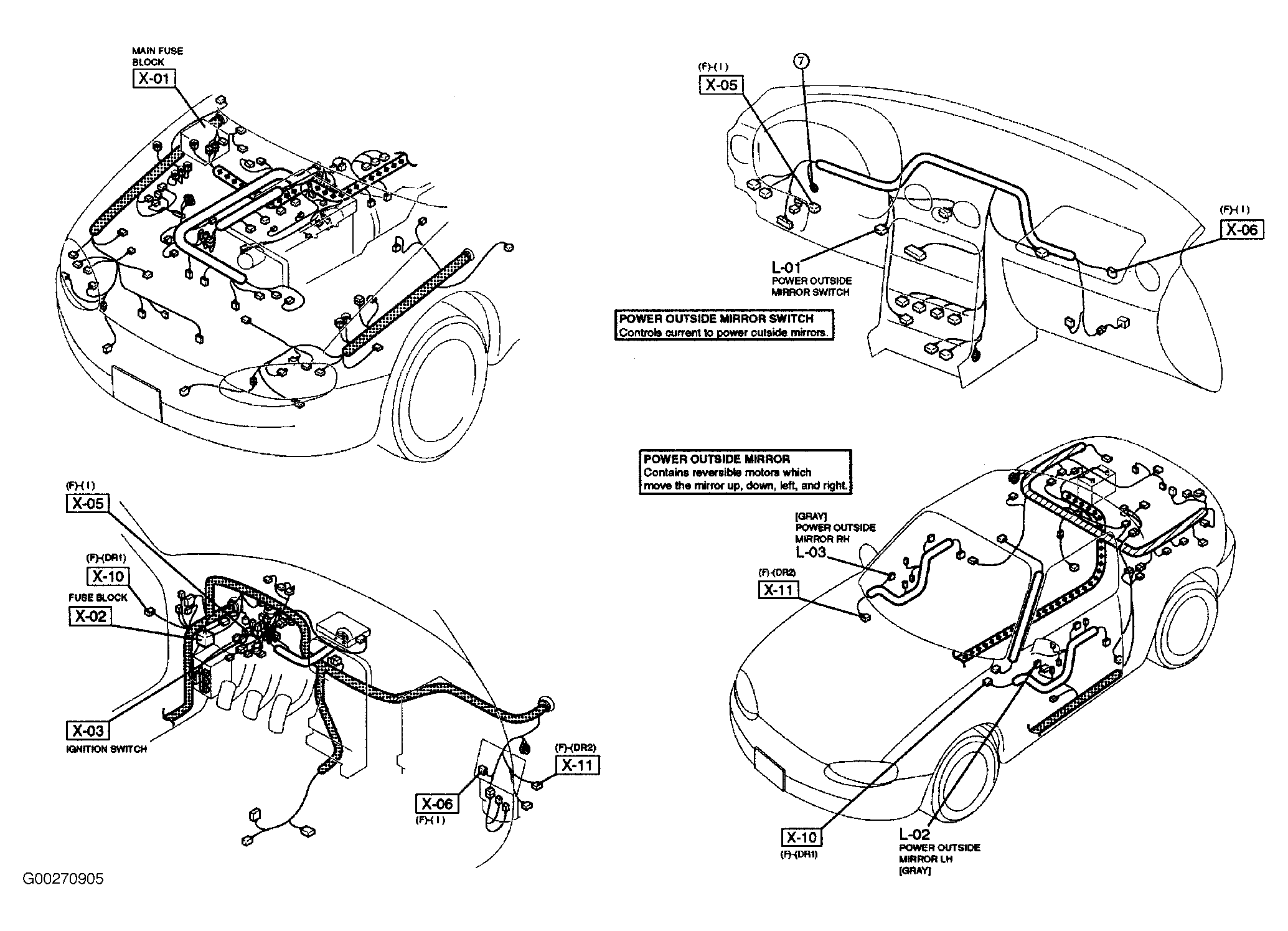

Fig 8: Power Mirrors
Courtesy of MAZDA MOTORS CORP.
Fig 9: Door Locks
Courtesy of MAZDA MOTORS CORP.

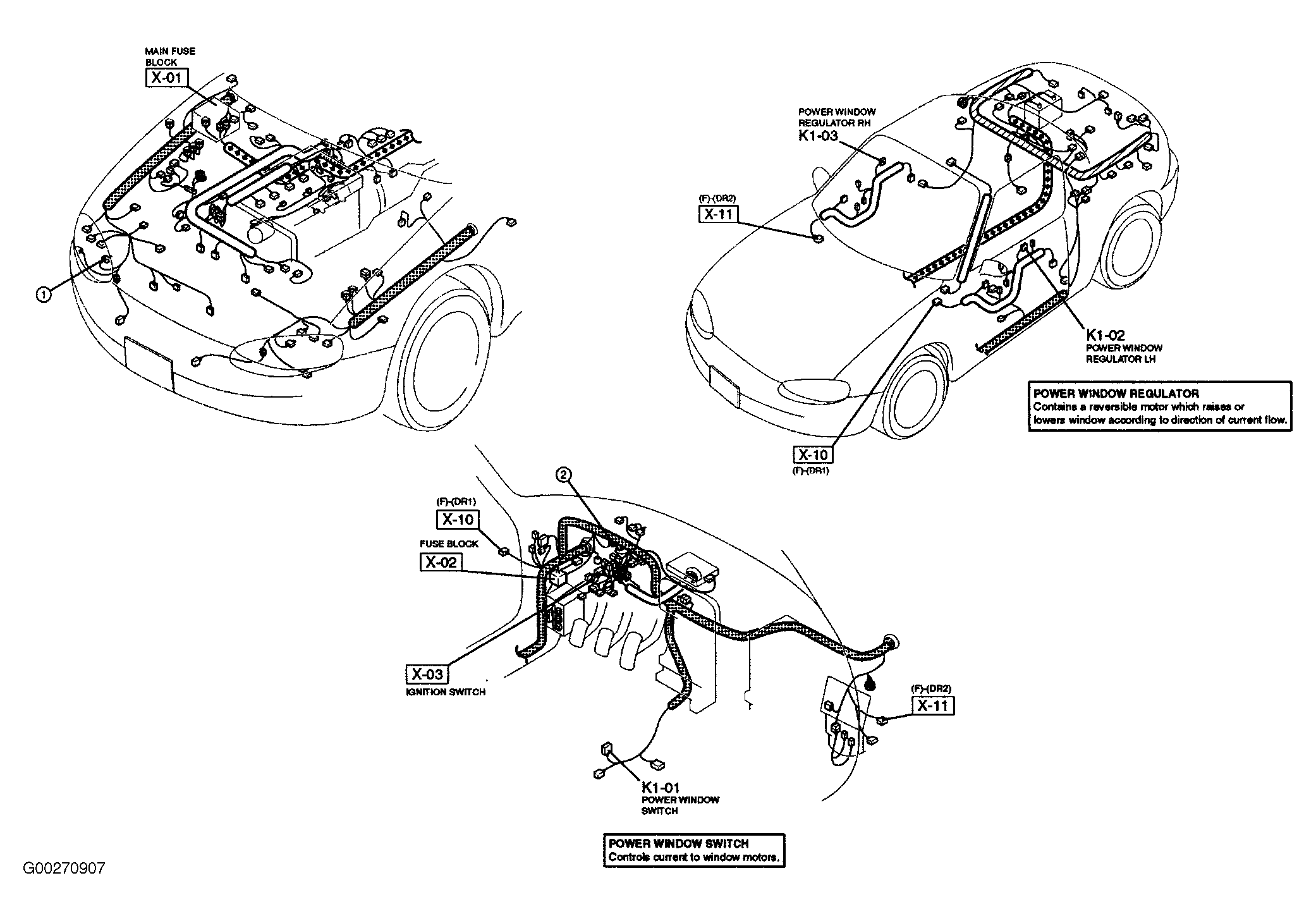

Fig 10: Power Windows
Courtesy of MAZDA MOTORS CORP.

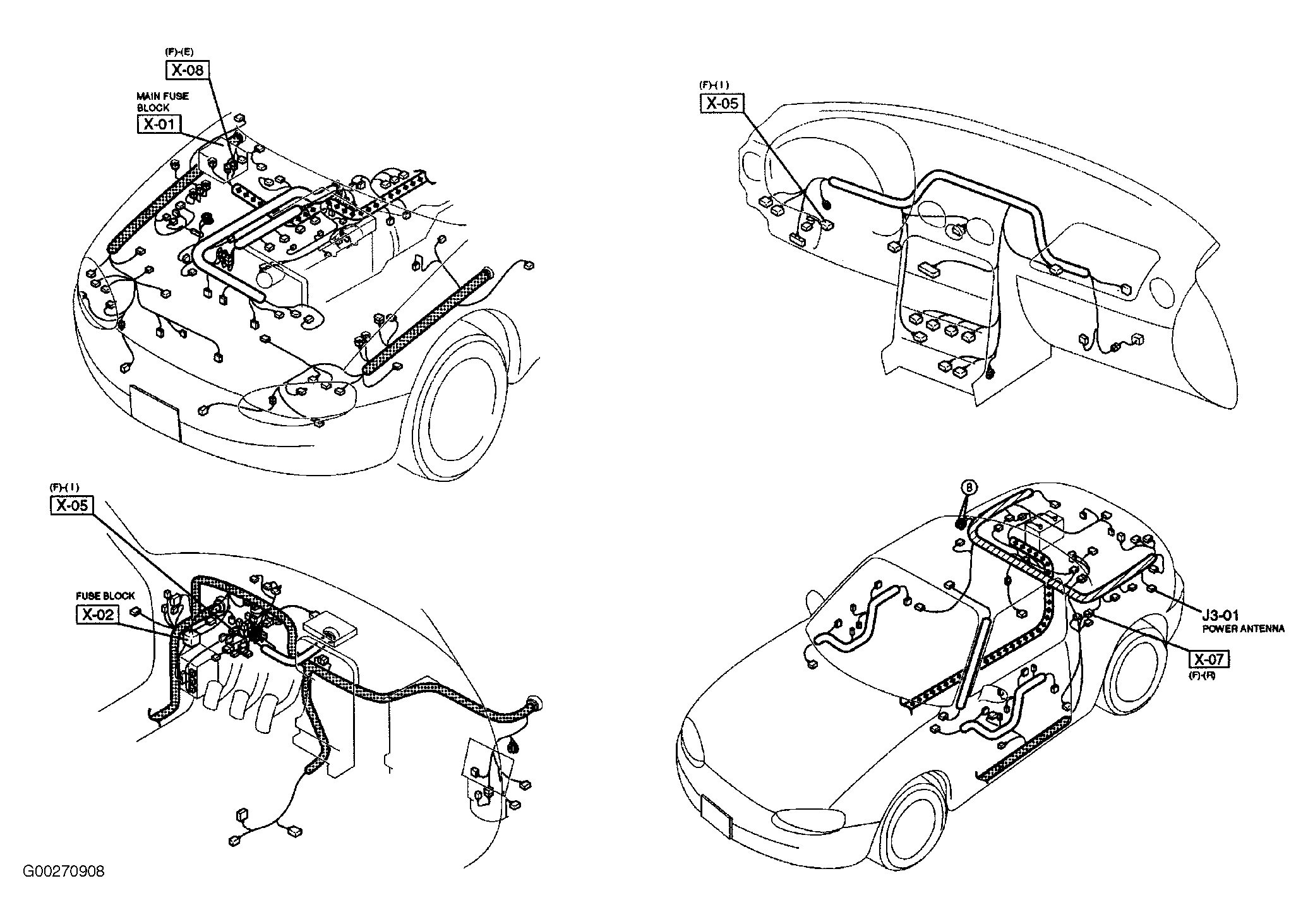

Fig 11: Power Antenna
Courtesy of MAZDA MOTORS CORP.

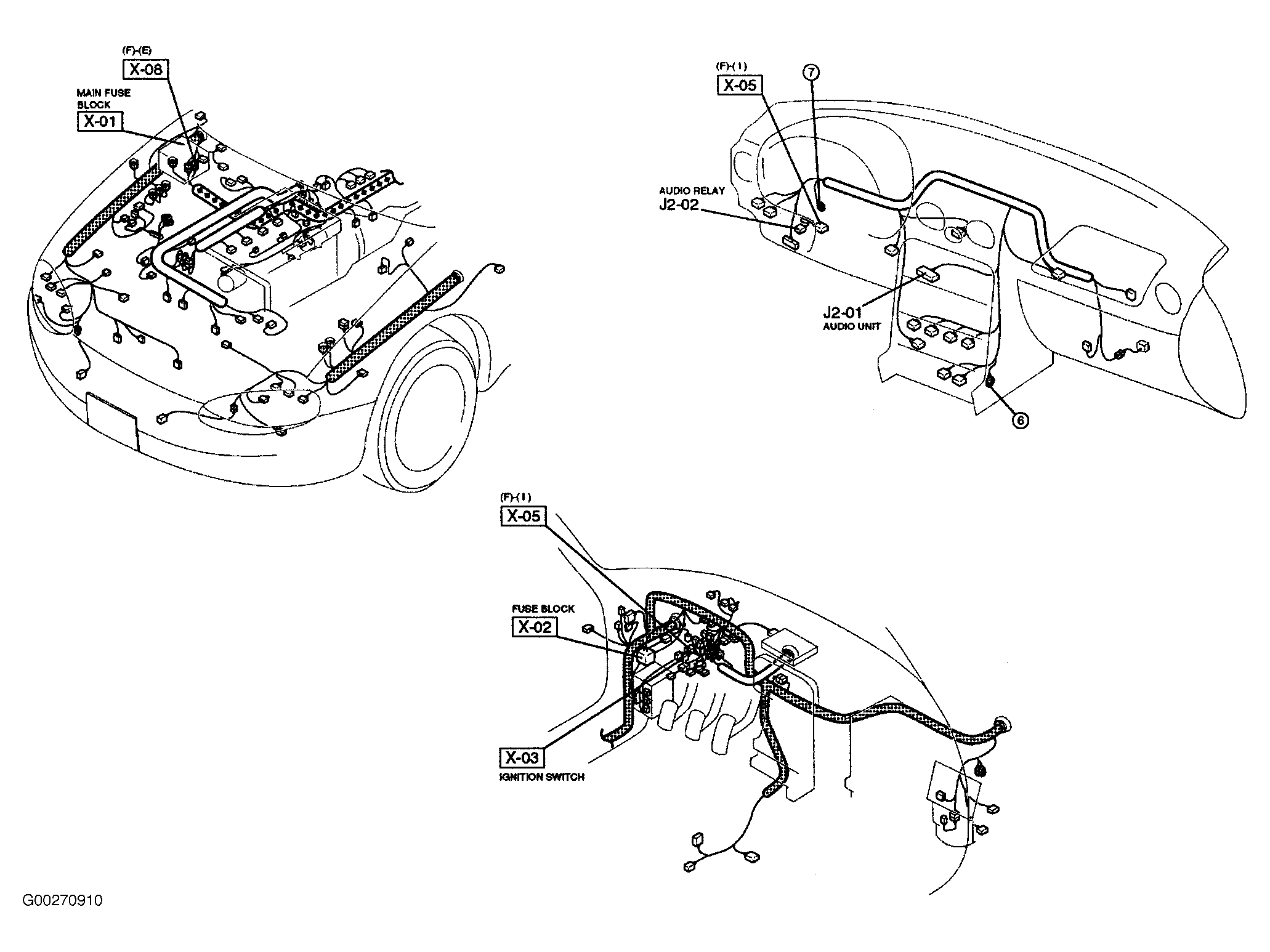

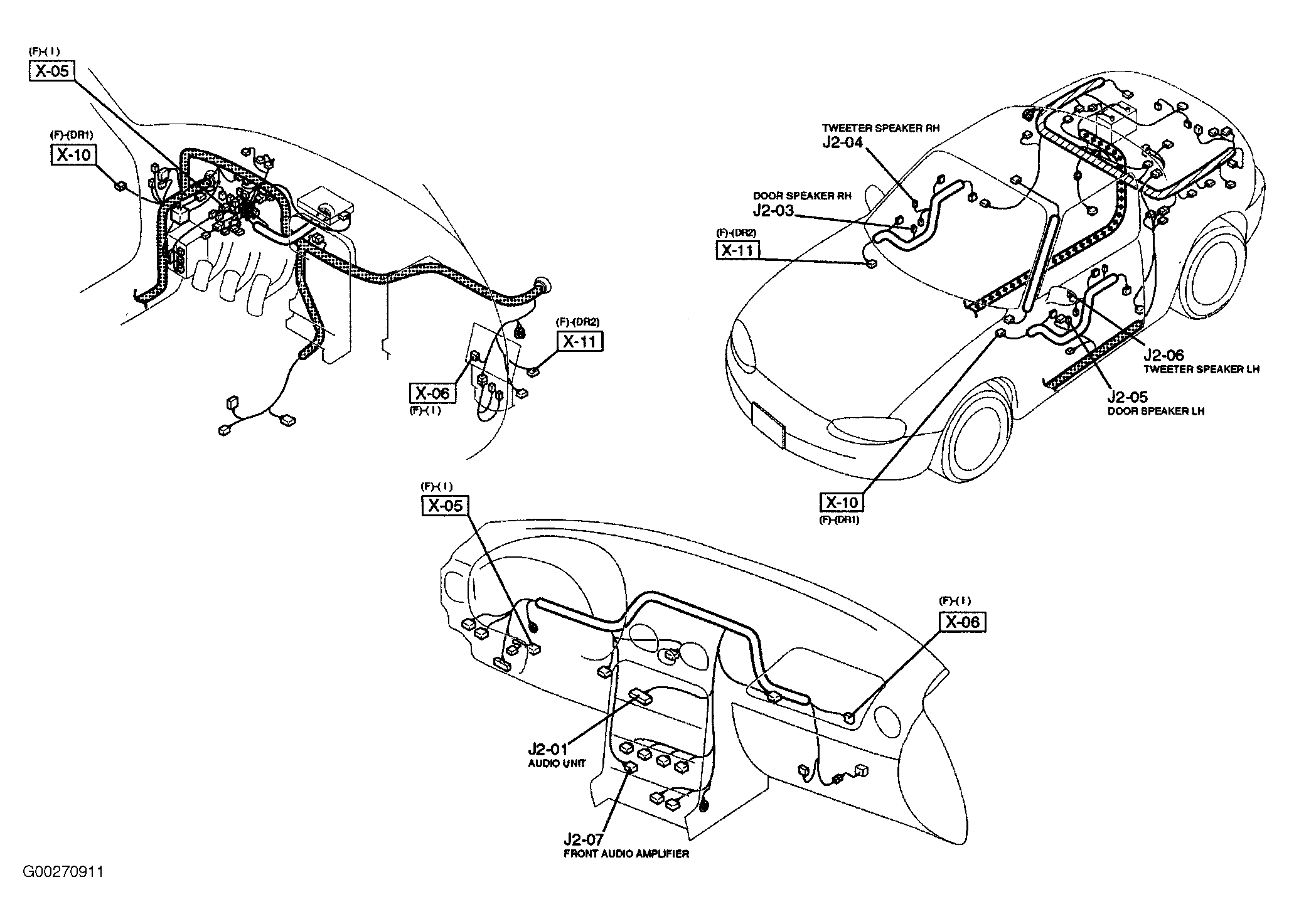

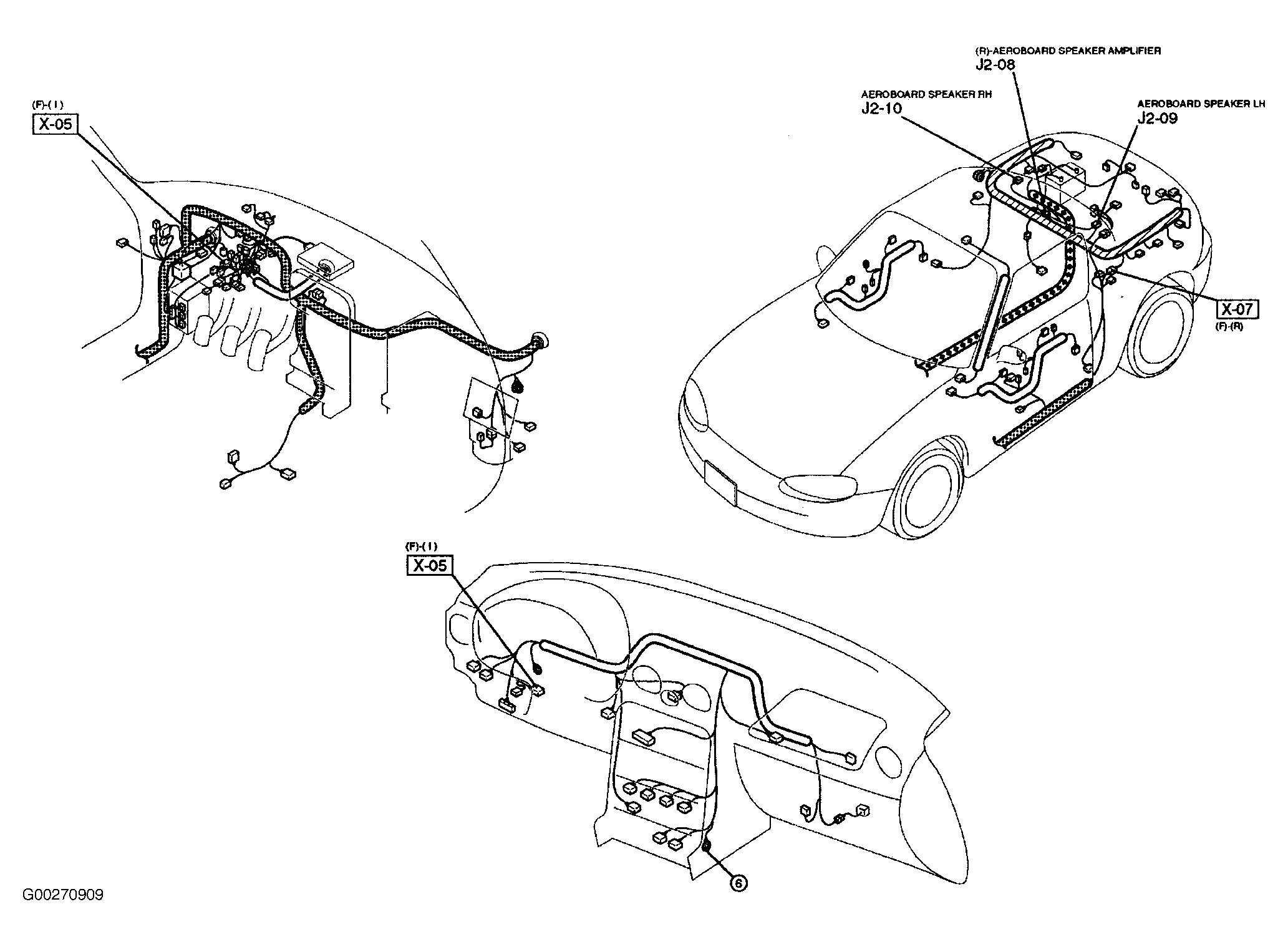

Fig 12: Audio (W/Bose)
Courtesy of MAZDA MOTORS CORP.
Fig 13: Audio (W/Bose)
Courtesy of MAZDA MOTORS CORP.
Fig 14: Audio (W/Bose)
Courtesy of MAZDA MOTORS CORP.
Fig 15: Keyless Entry
Courtesy of MAZDA MOTORS CORP.

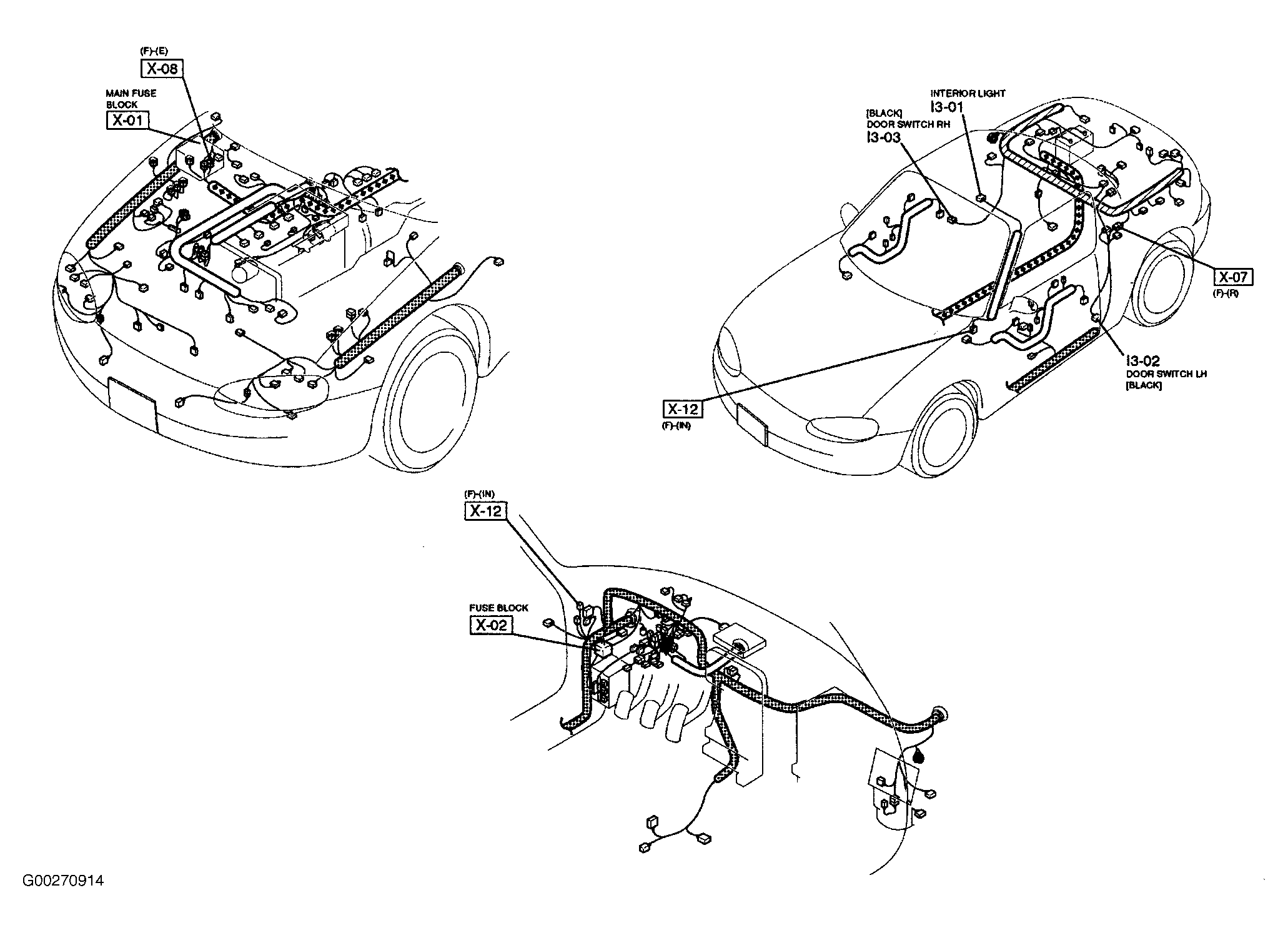

Fig 16: Interior Lights
Courtesy of MAZDA MOTORS CORP.

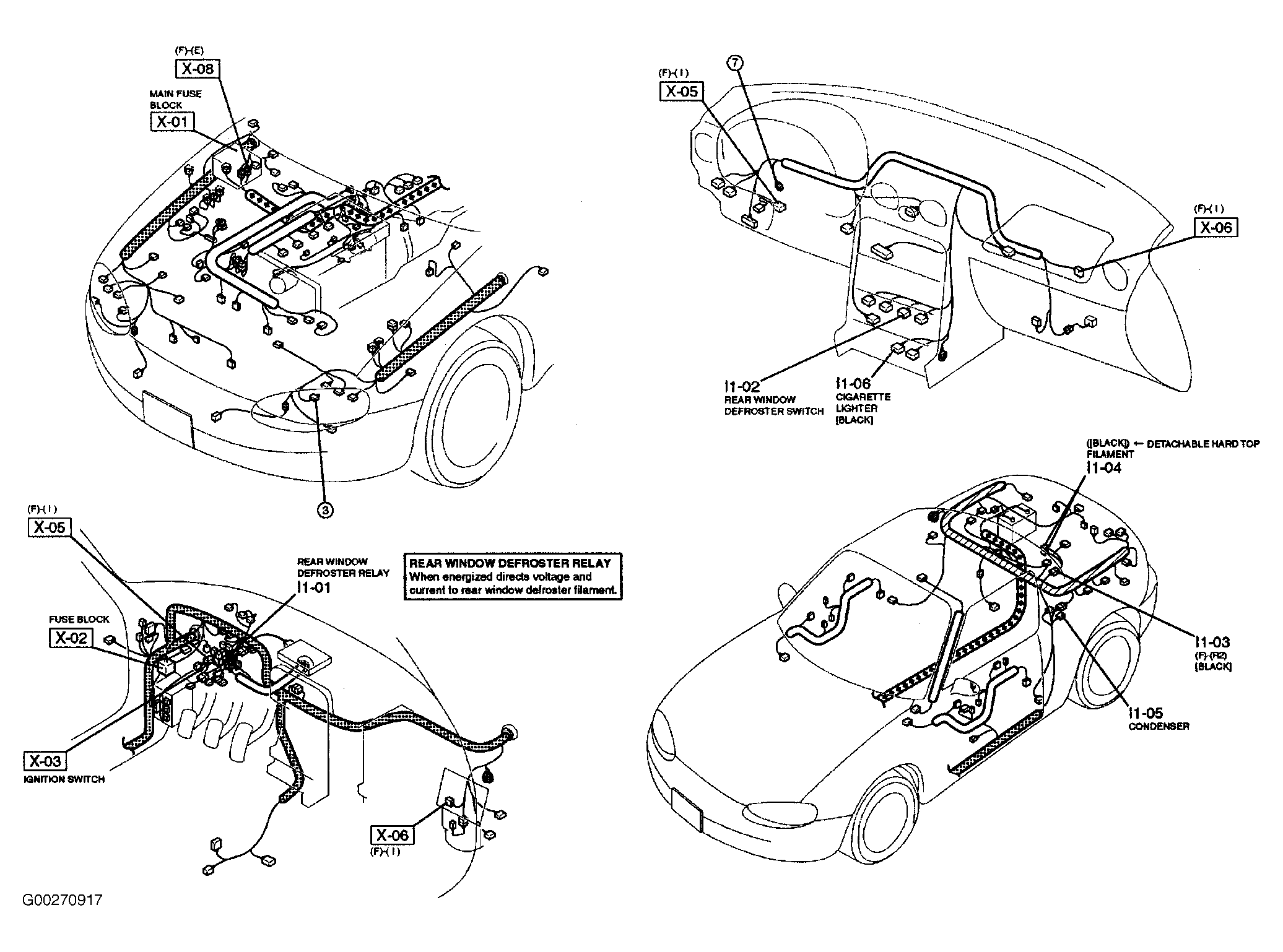

Fig 17: Cigarette Lighter/Rear Defroster
Courtesy of MAZDA MOTORS CORP.
Fig 18: Key Interlock
Courtesy of MAZDA MOTORS CORP.

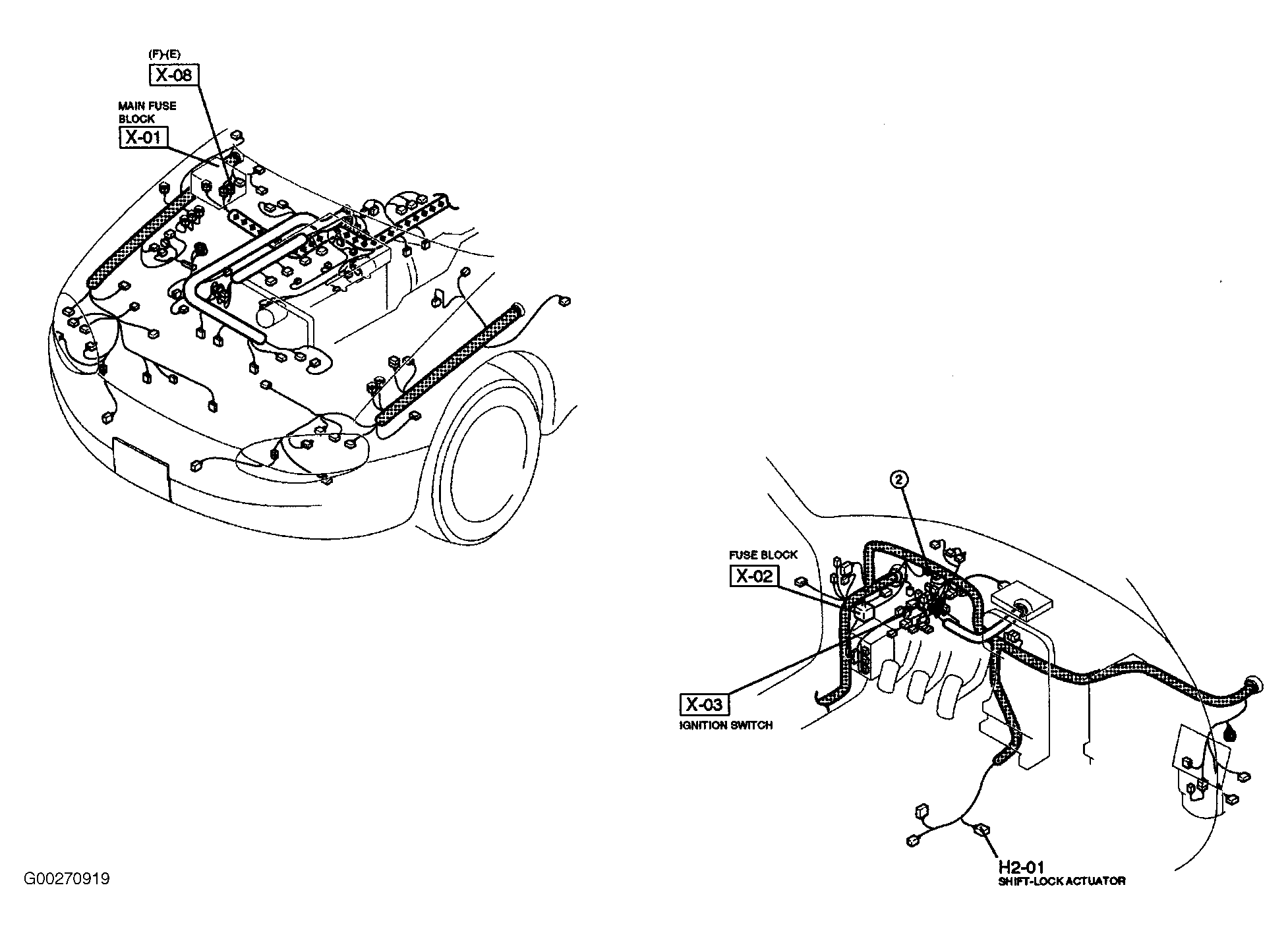

Fig 19: Shift-Lock
Courtesy of MAZDA MOTORS CORP.
Fig 20: EC-AT Control
Courtesy of MAZDA MOTORS CORP.

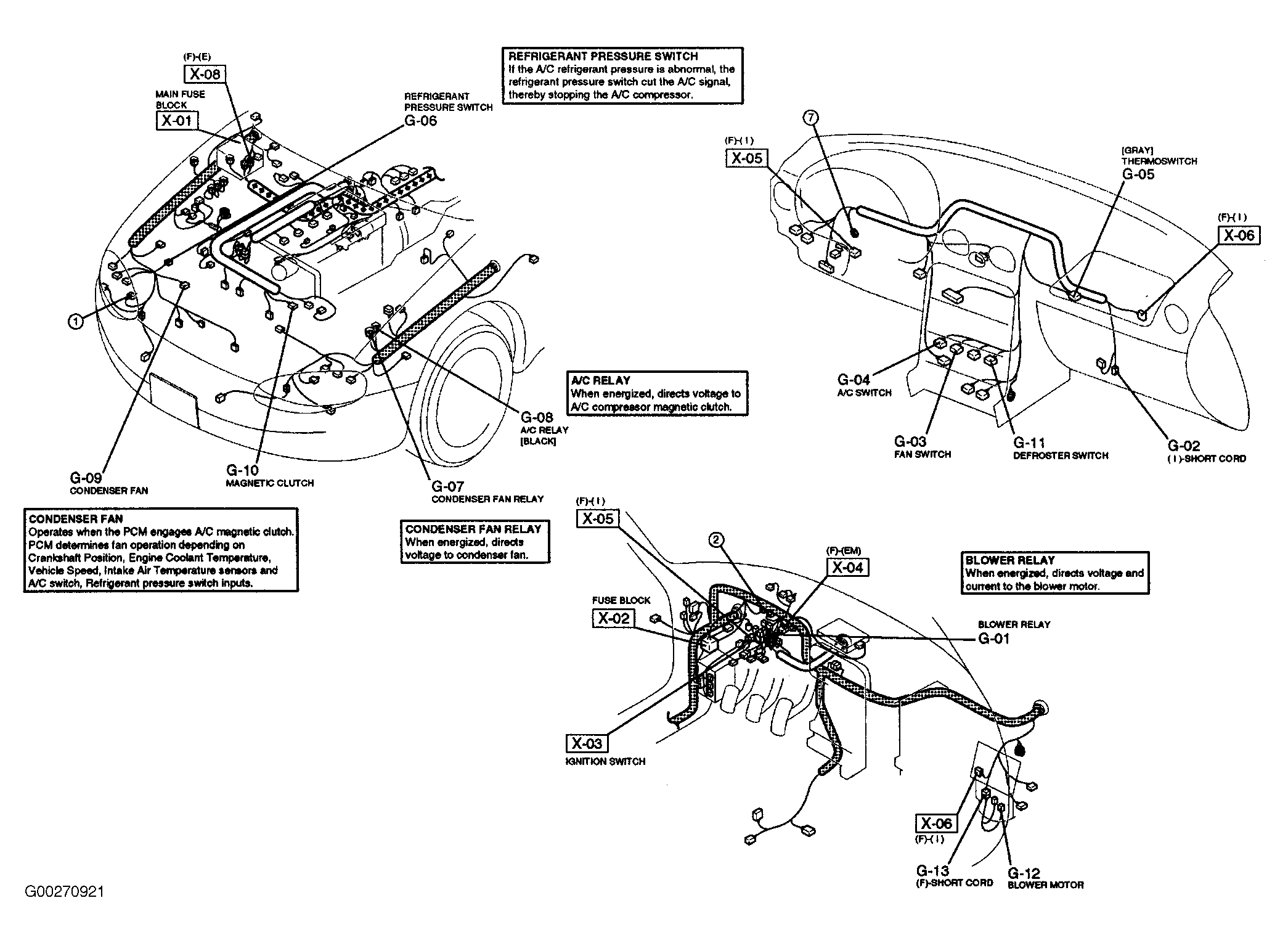

Fig 21: HVAC
Courtesy of MAZDA MOTORS CORP.

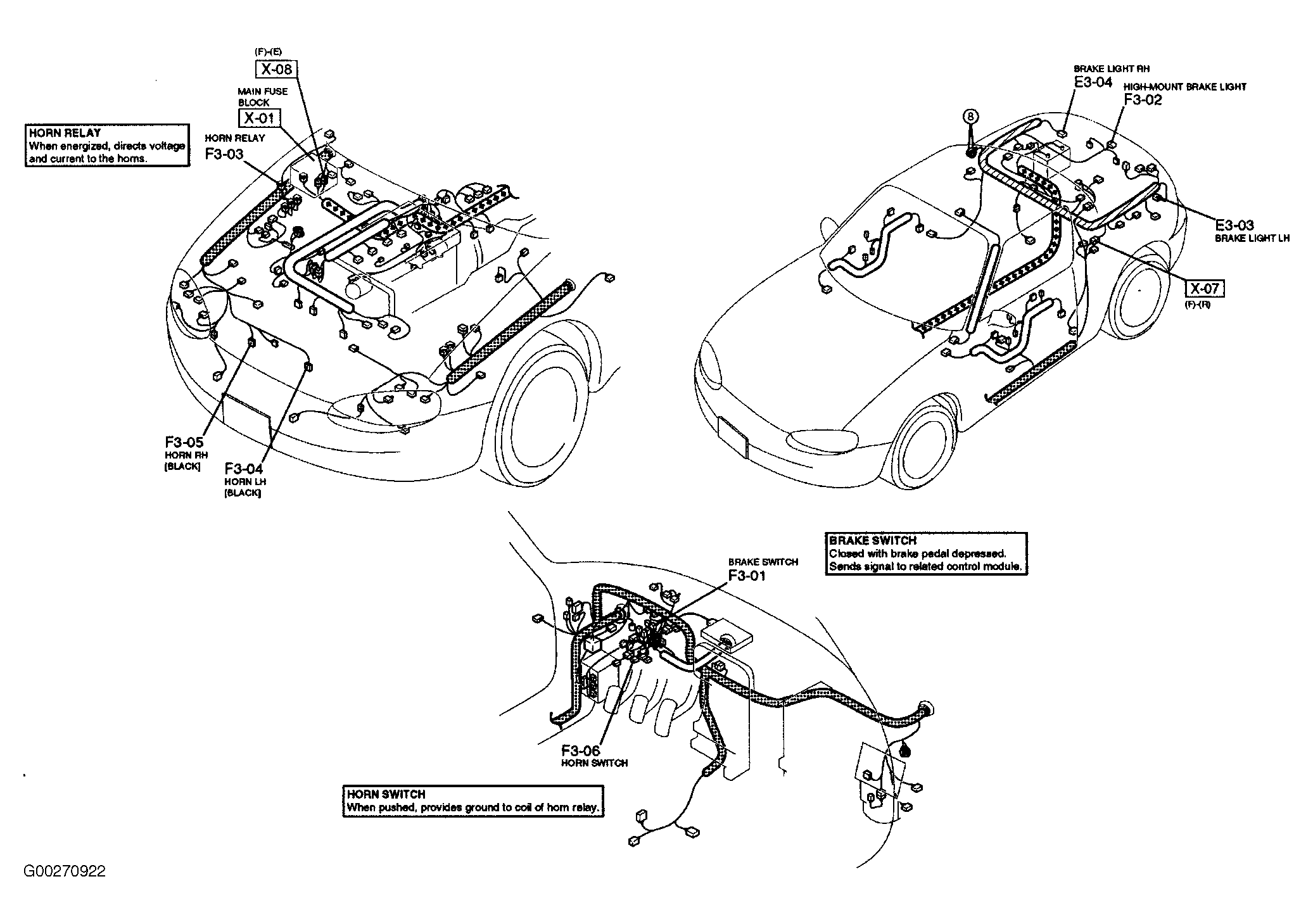

Fig 22: Brake Lights & Horn
Courtesy of MAZDA MOTORS CORP.

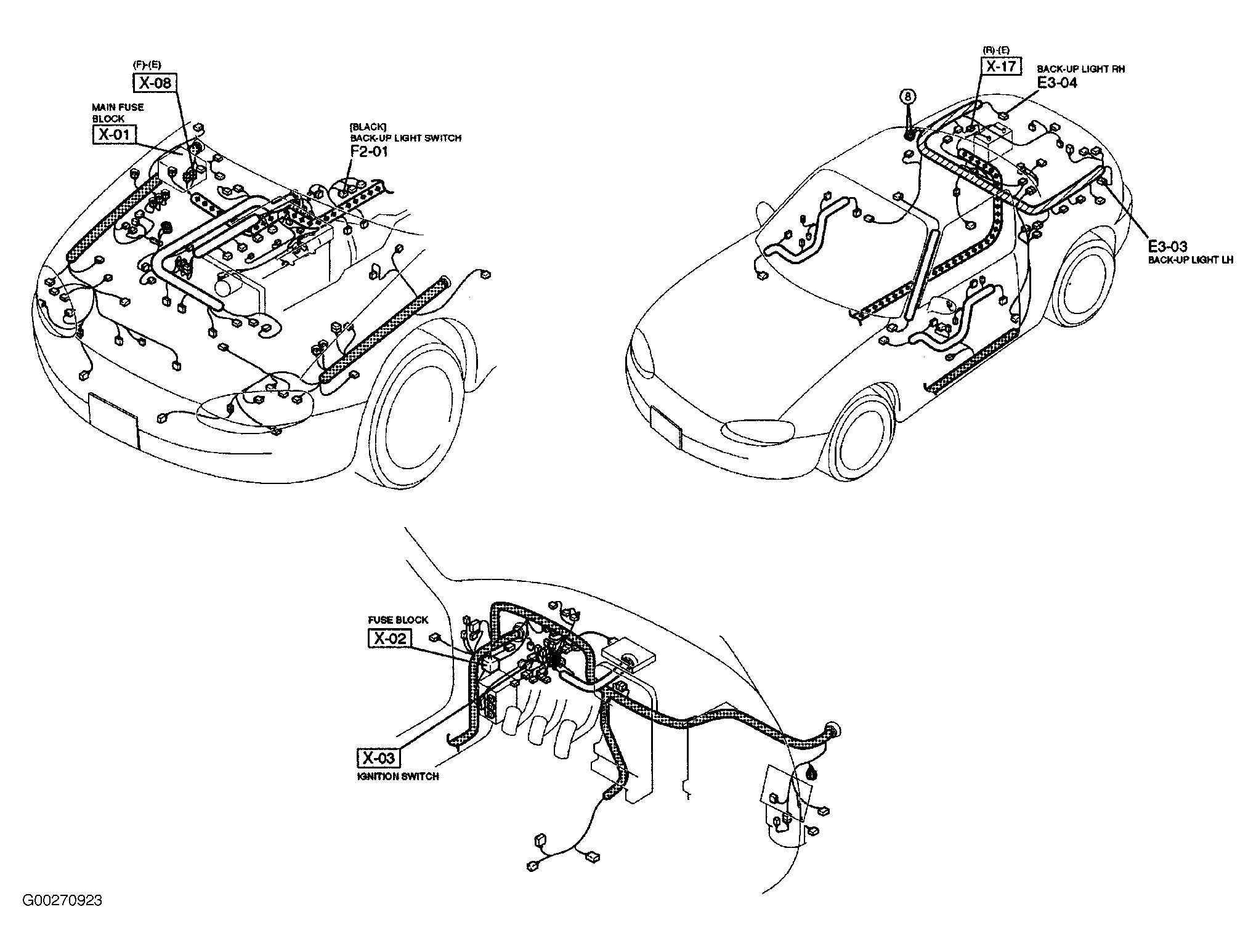

Fig 23: Back-Up Lights
Courtesy of MAZDA MOTORS CORP.
Fig 24: Turn Signal & Hazard Lights
Courtesy of MAZDA MOTORS CORP.
Fig 25: DRL
Courtesy of MAZDA MOTORS CORP.

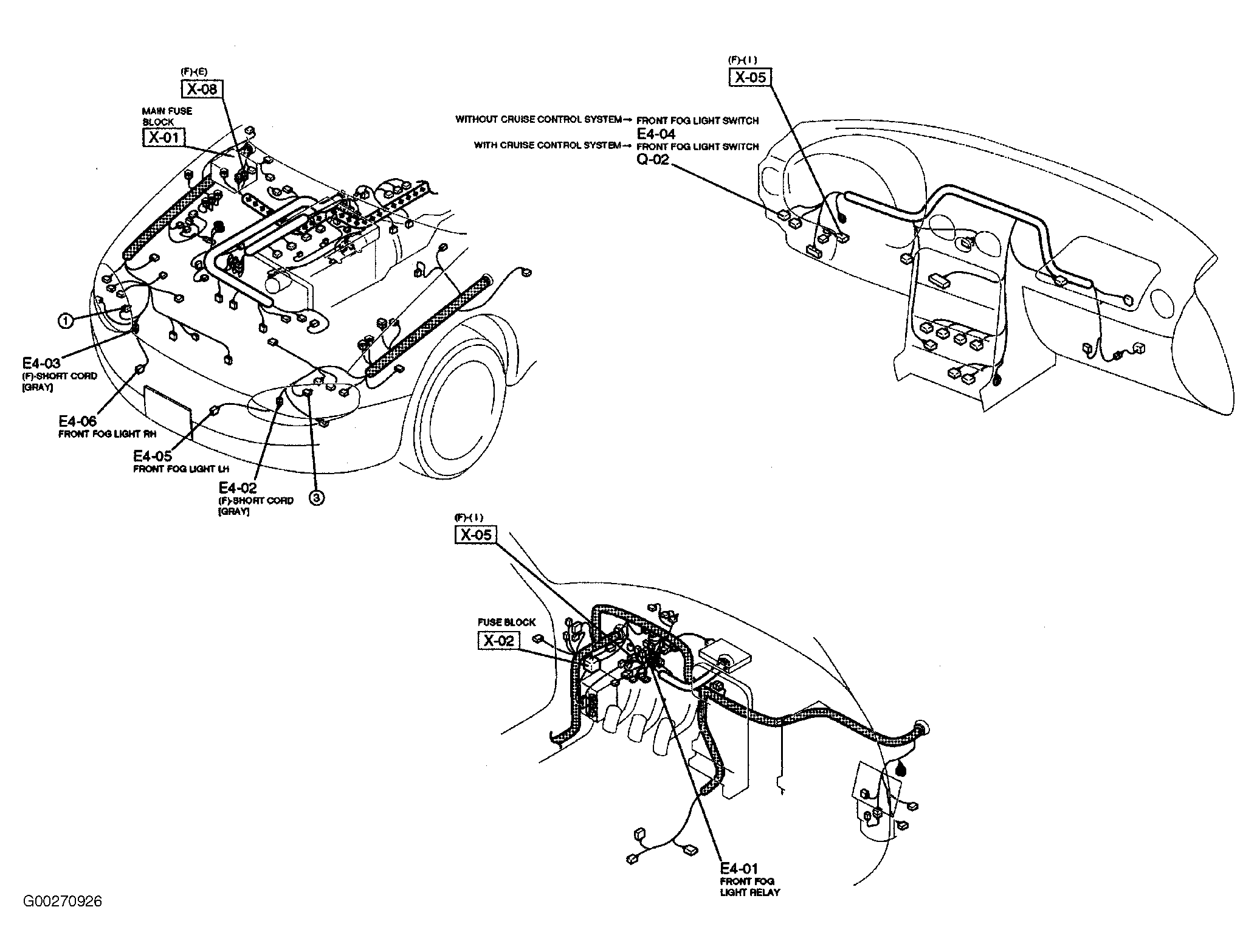

Fig 26: Fog Lights
Courtesy of MAZDA MOTORS CORP.

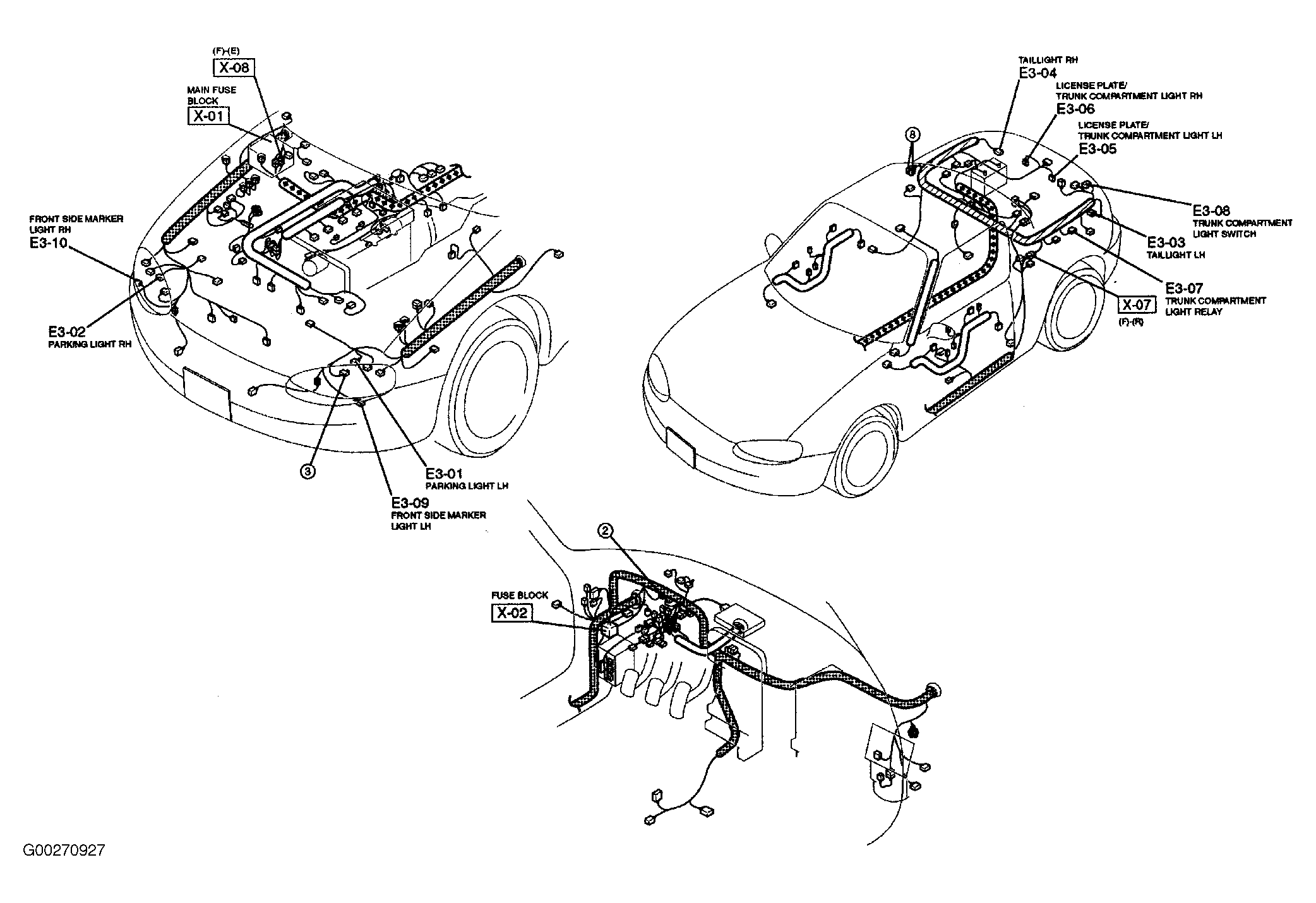

Fig 27: Front Side Marker, License, Trunk & Parking Lights
Courtesy of MAZDA MOTORS CORP.

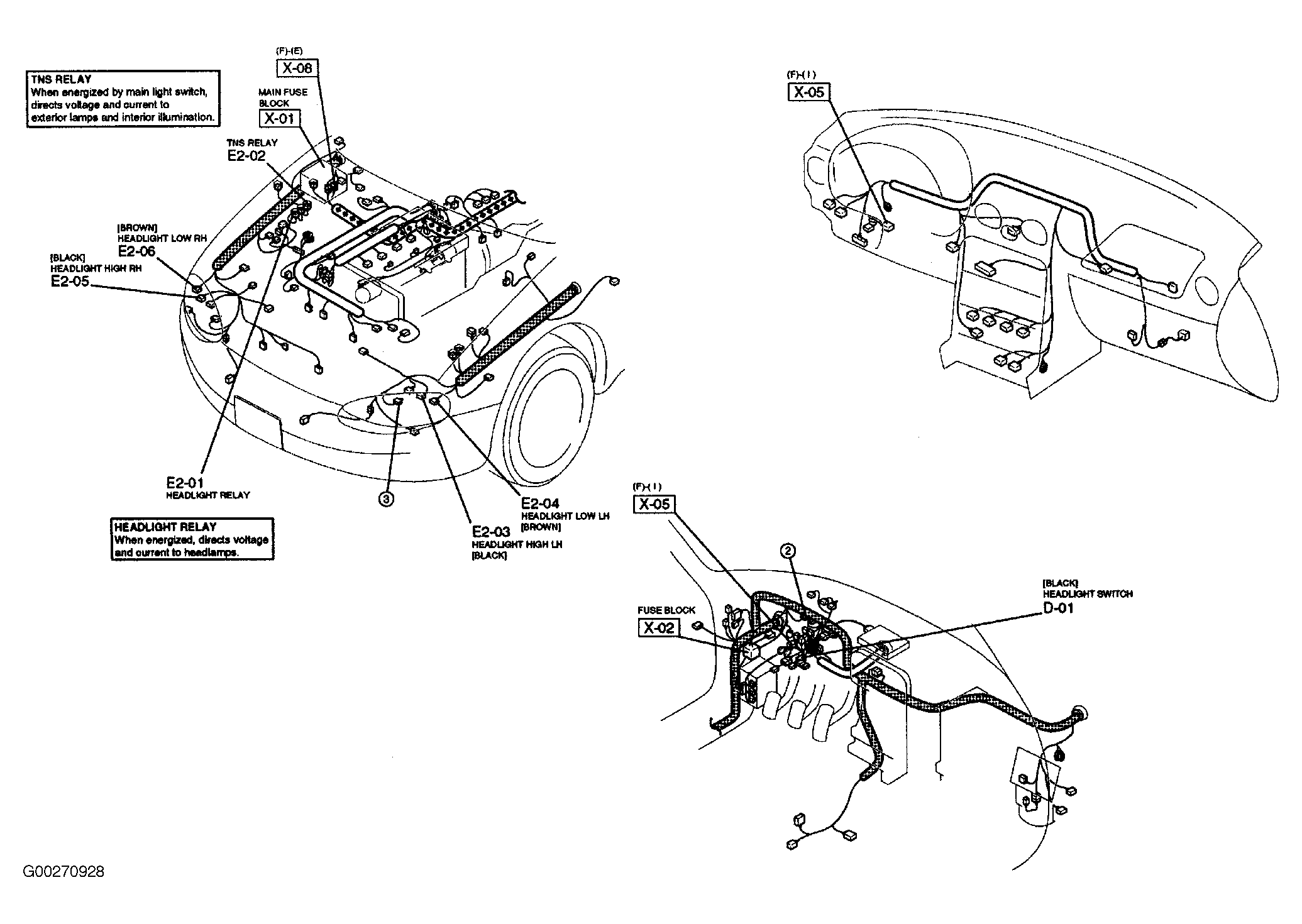

Fig 28: Headlights (W/DRL)
Courtesy of MAZDA MOTORS CORP.

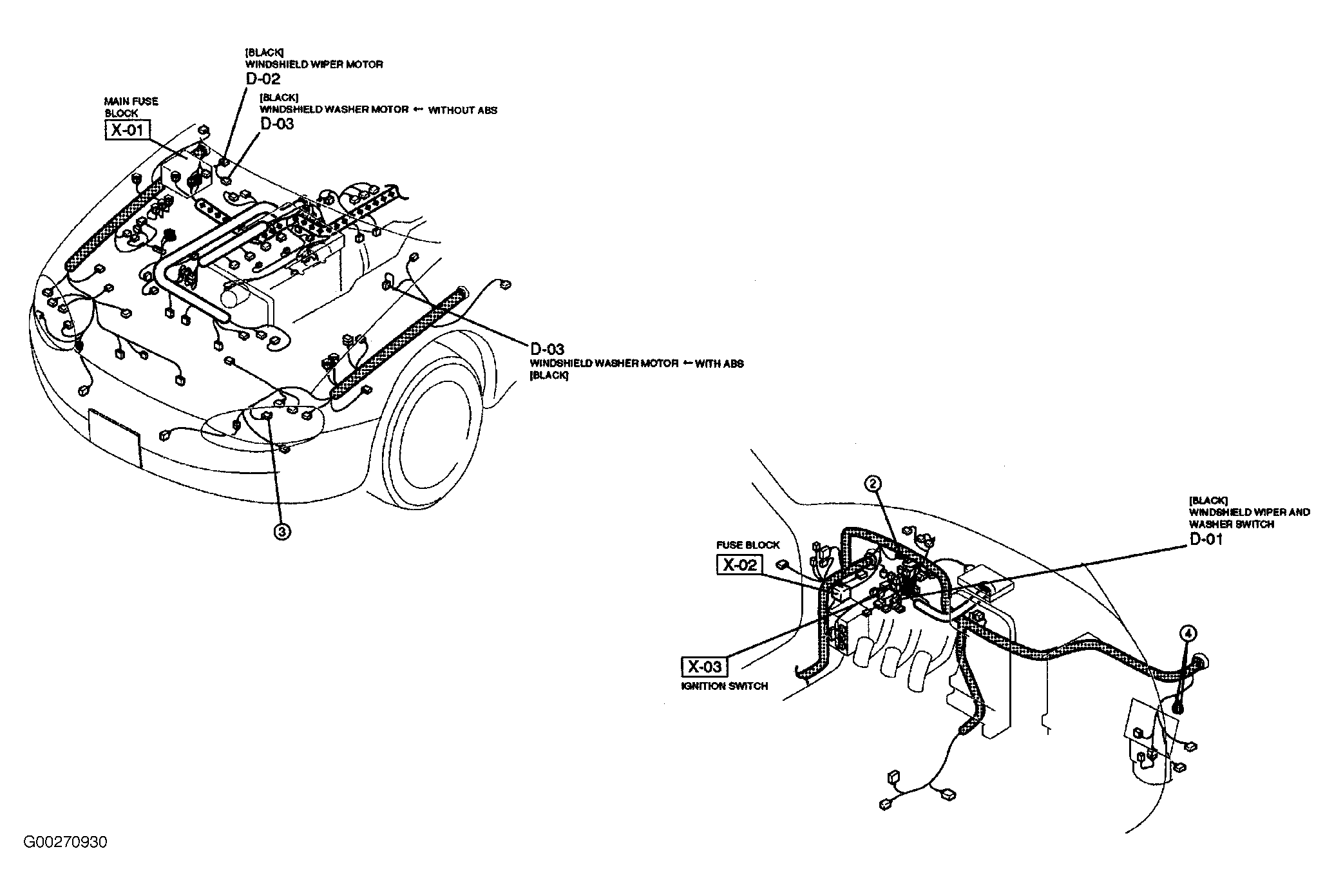

Fig 29: Wiper/Washer
Courtesy of MAZDA MOTORS CORP.

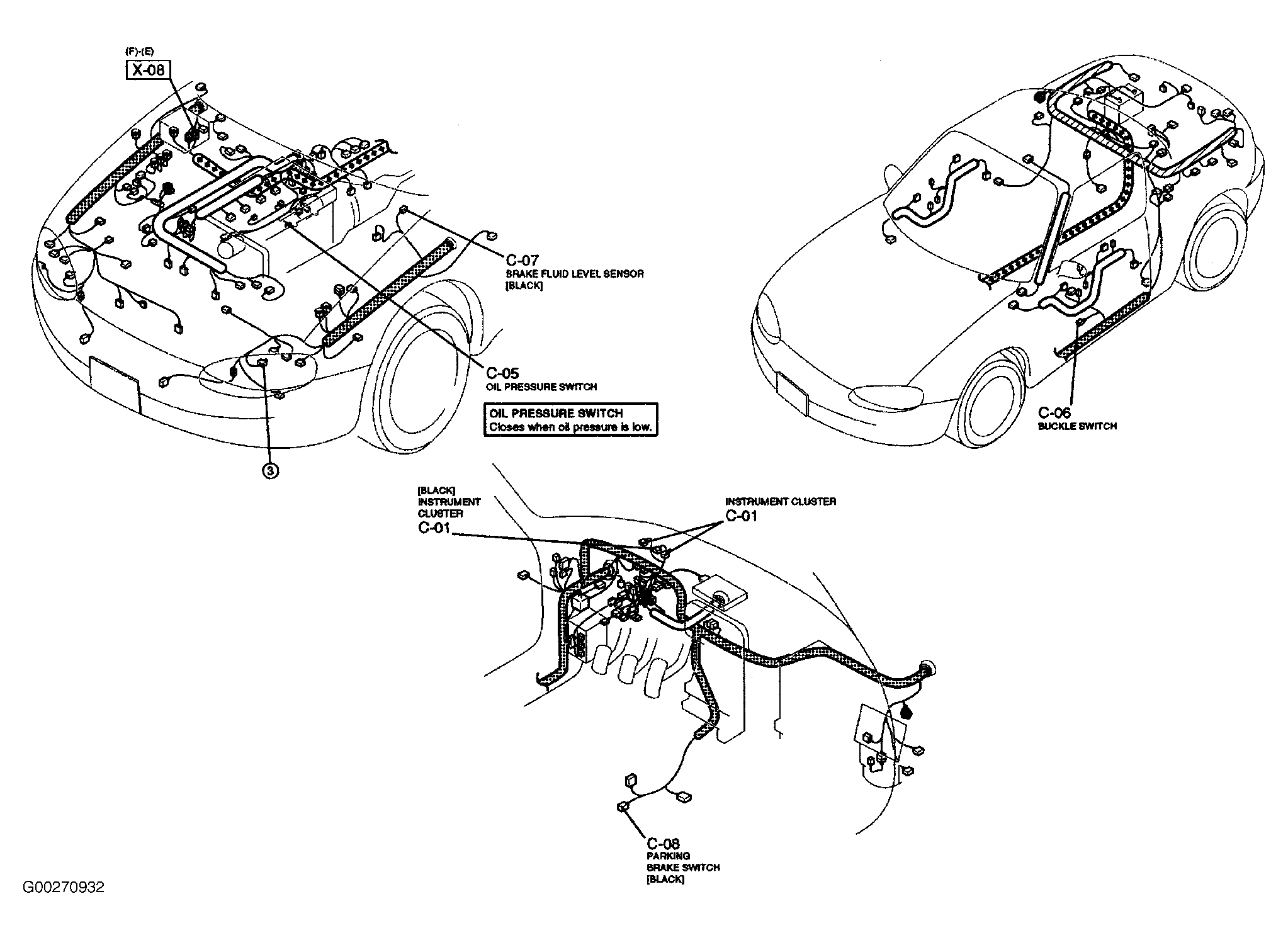

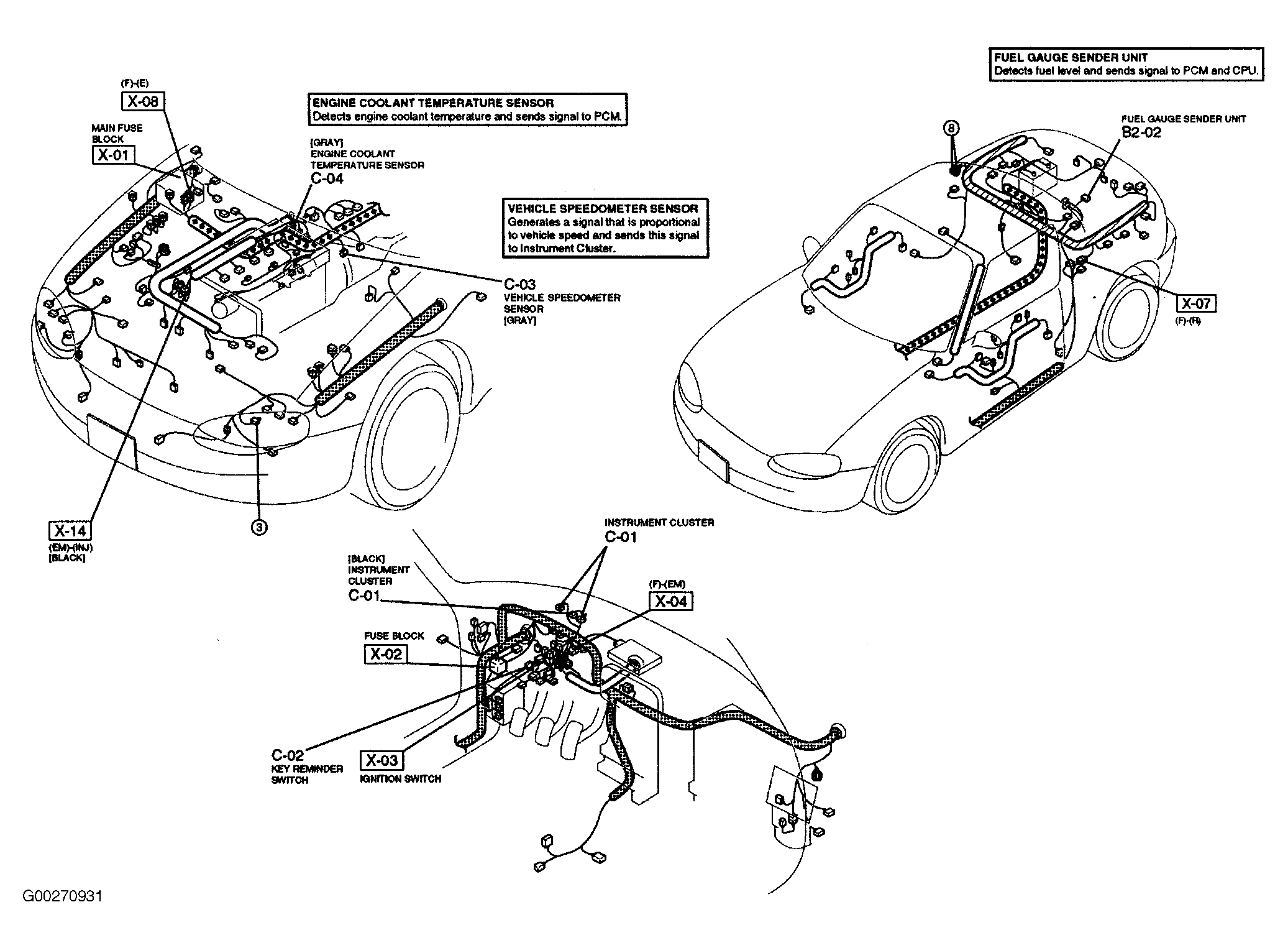

Fig 30: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.
Fig 31: Instrument Cluster
Courtesy of MAZDA MOTORS CORP.

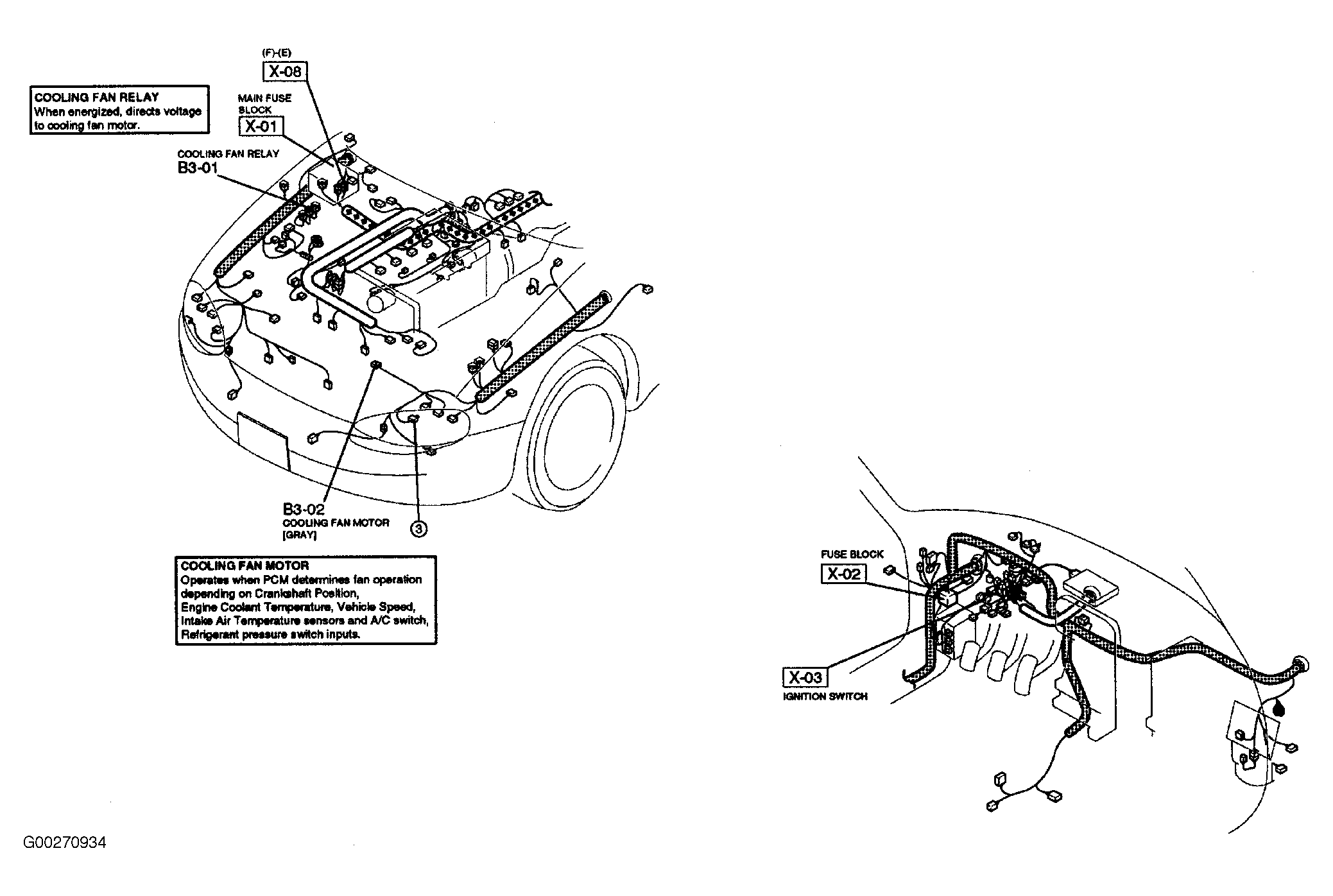

Fig 32: Cooling Fan
Courtesy of MAZDA MOTORS CORP.

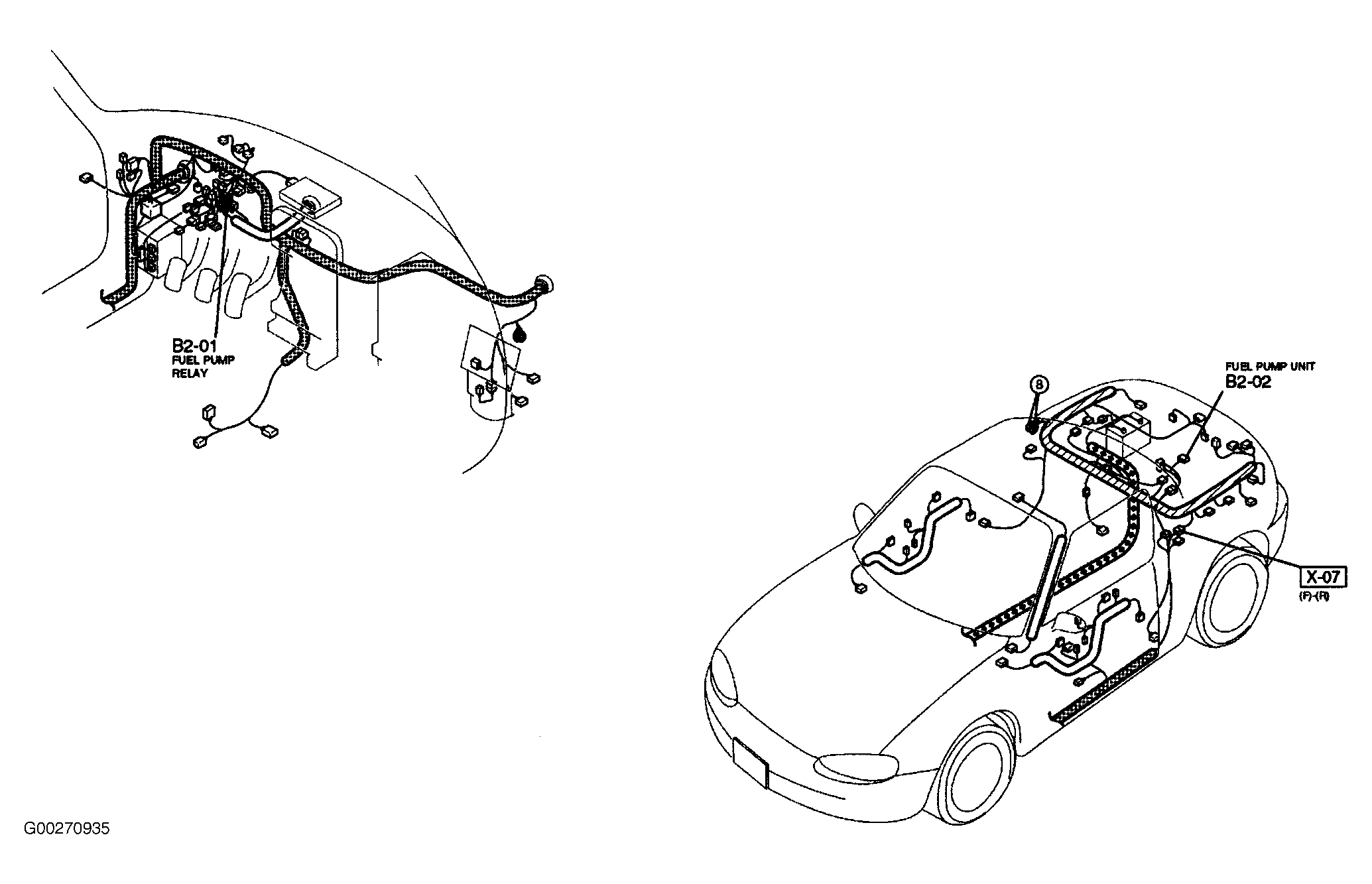

Fig 33: Fuel System
Courtesy of MAZDA MOTORS CORP.

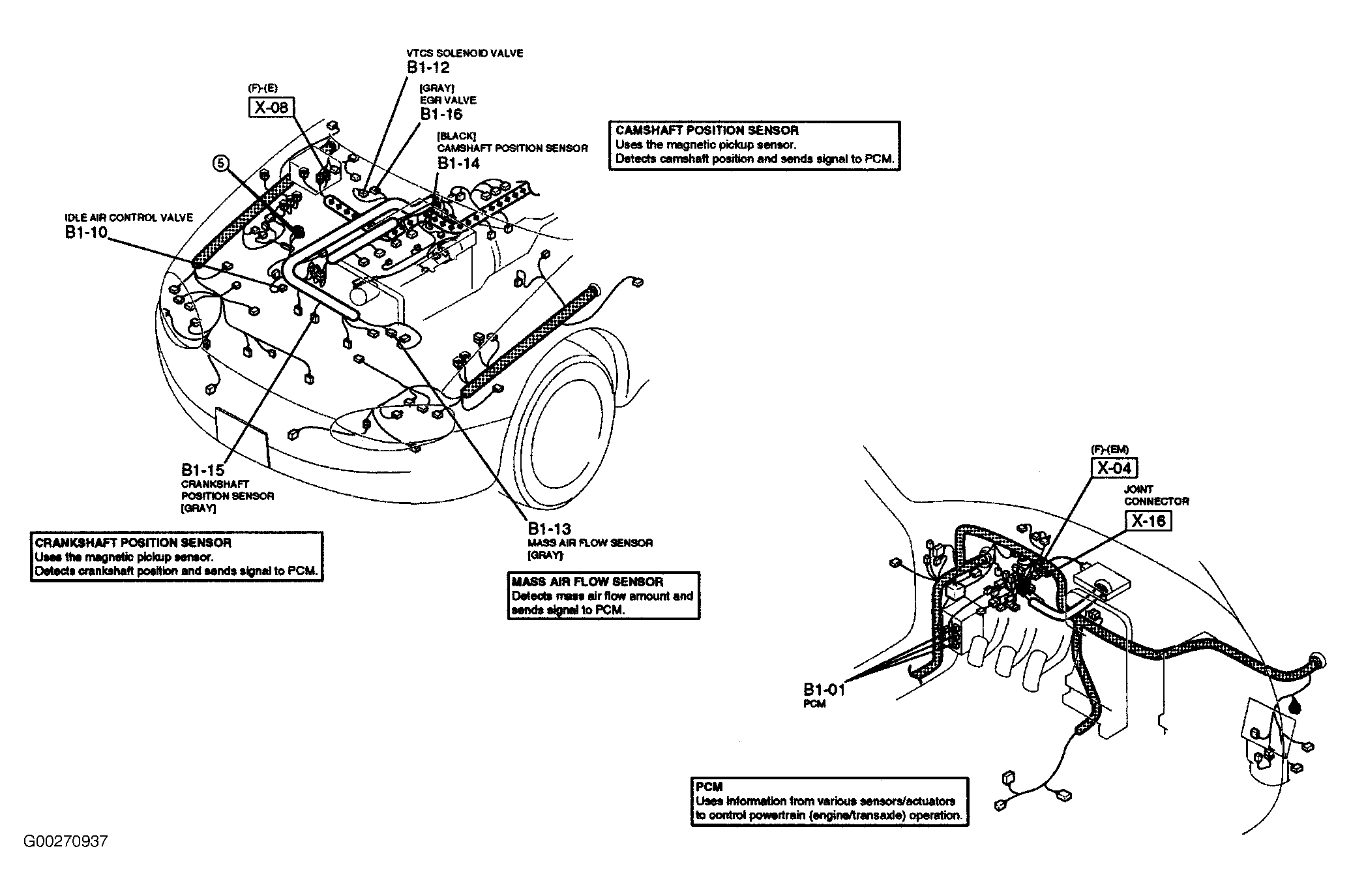

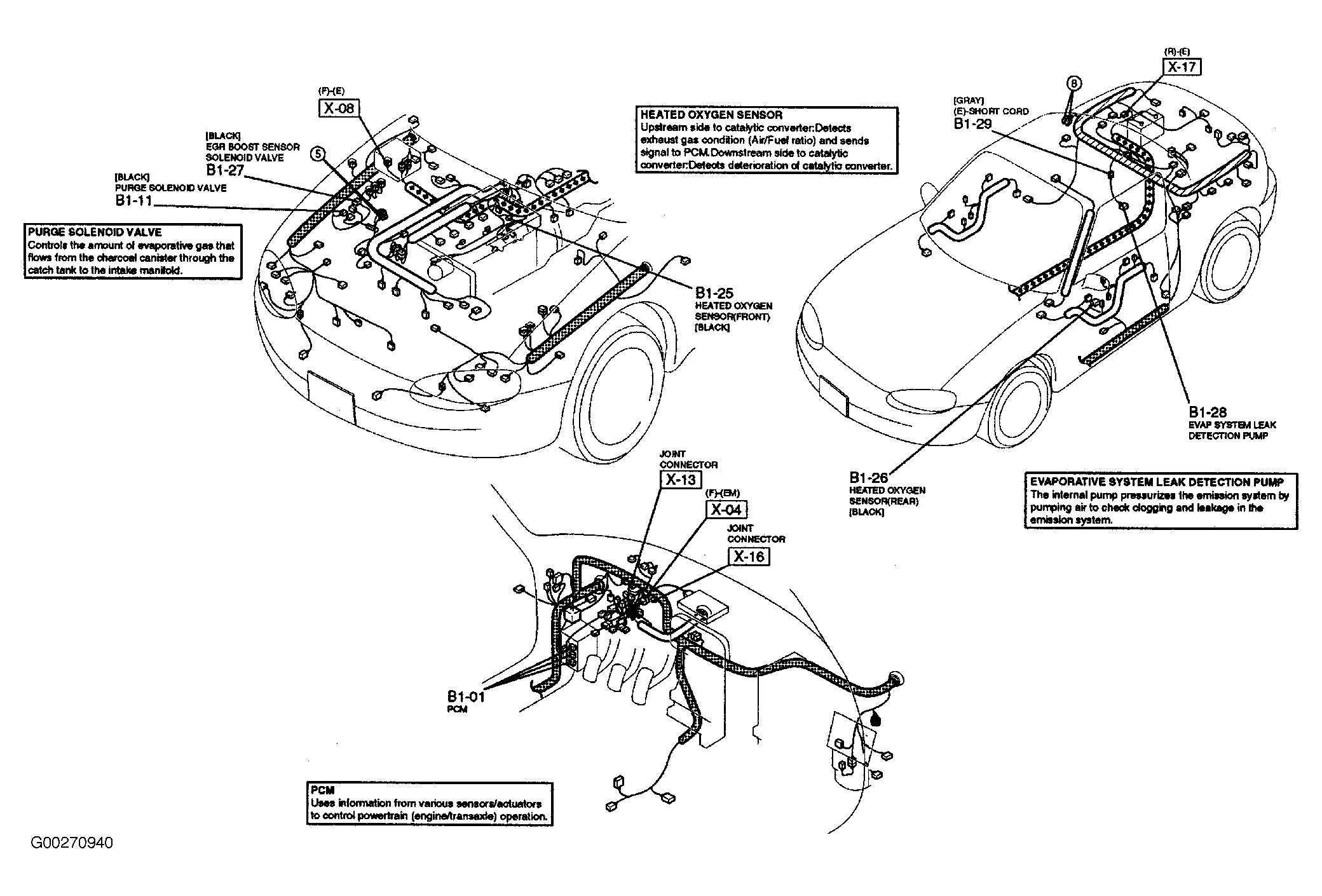

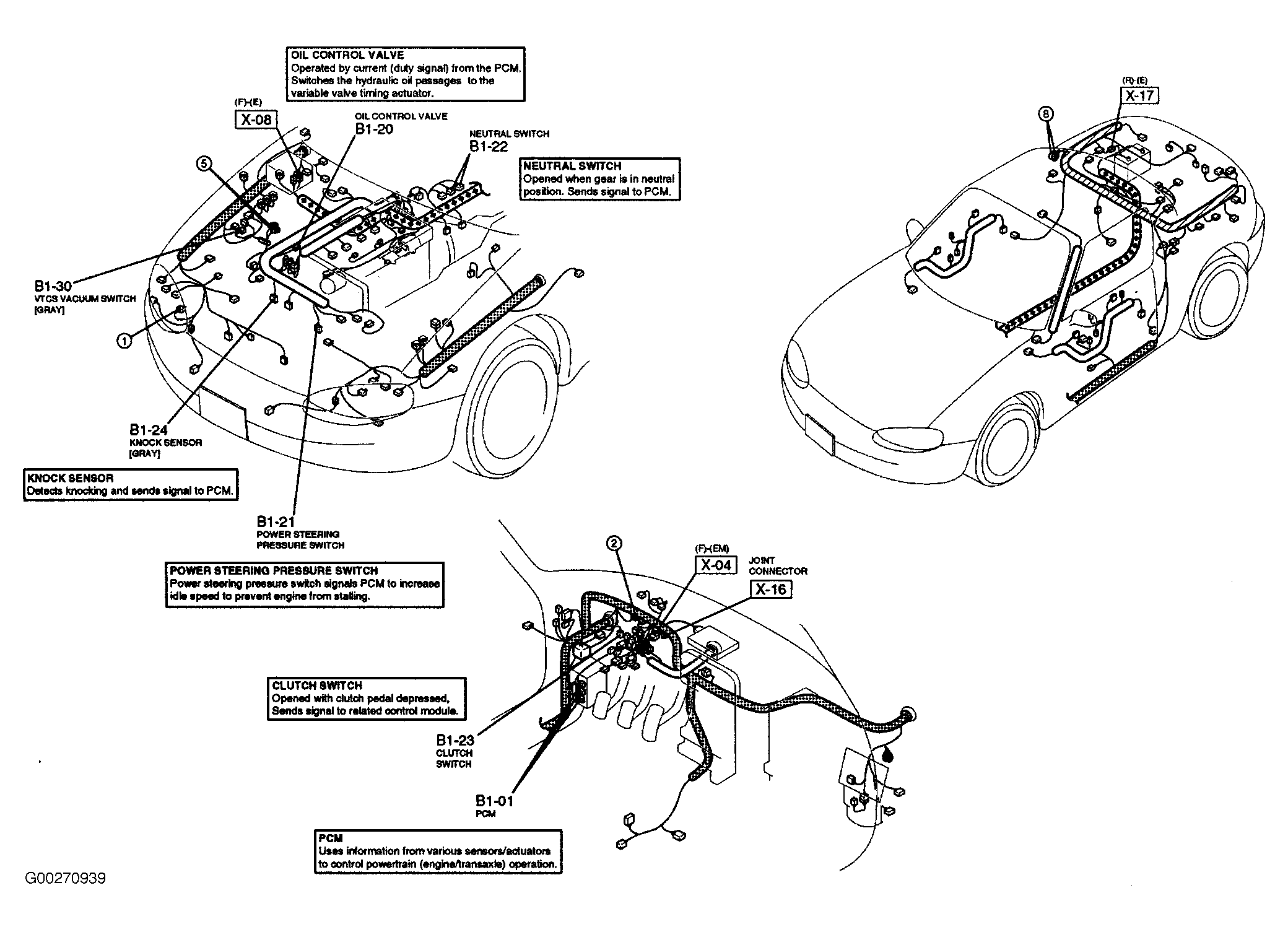

Fig 34: Engine Control System
Courtesy of MAZDA MOTORS CORP.

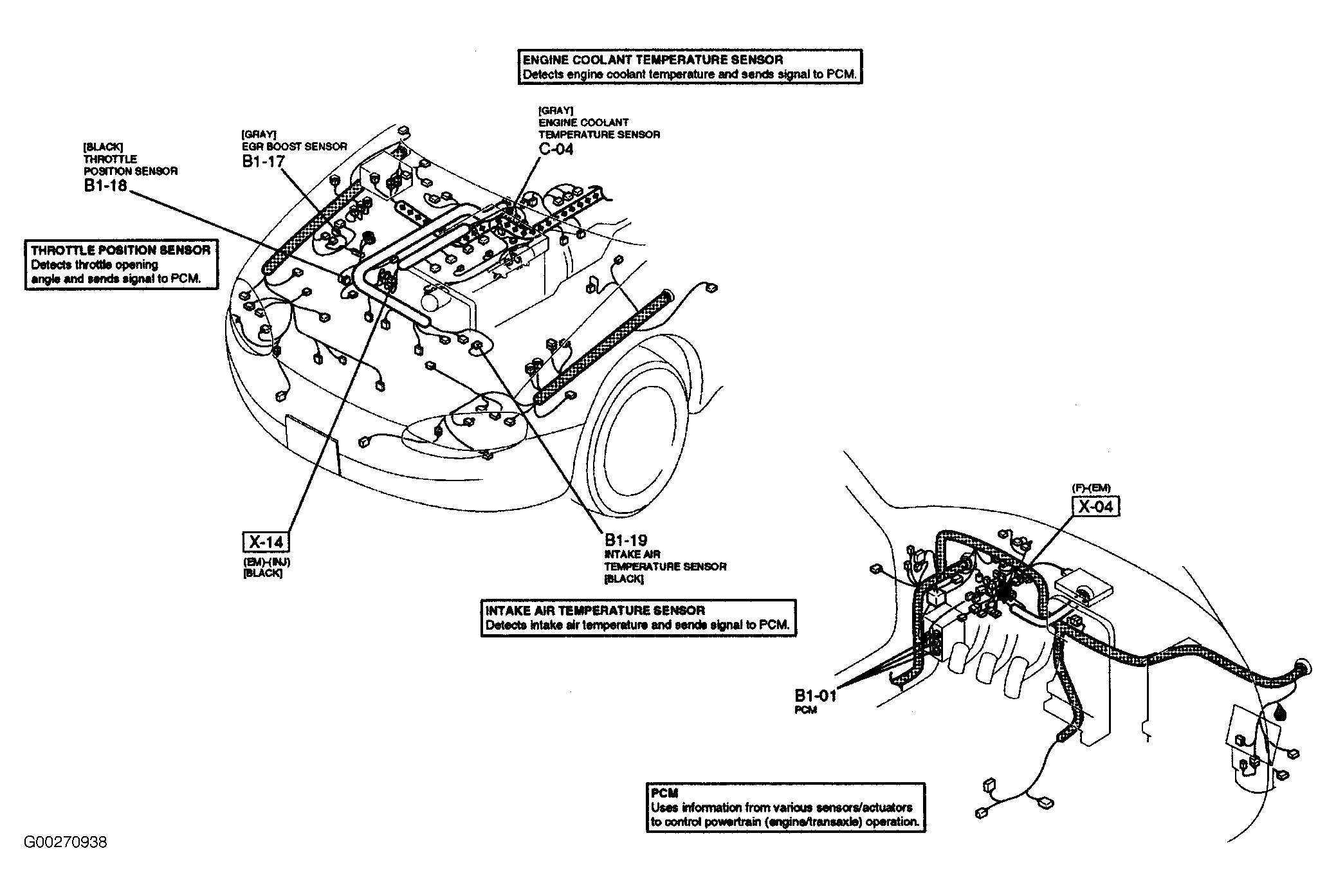

Fig 35: Engine Control System
Courtesy of MAZDA MOTORS CORP.
Fig 36: Engine Control System
Courtesy of MAZDA MOTORS CORP.
Fig 37: Engine Control System
Courtesy of MAZDA MOTORS CORP.
Fig 38: Engine Control System
Courtesy of MAZDA MOTORS CORP.

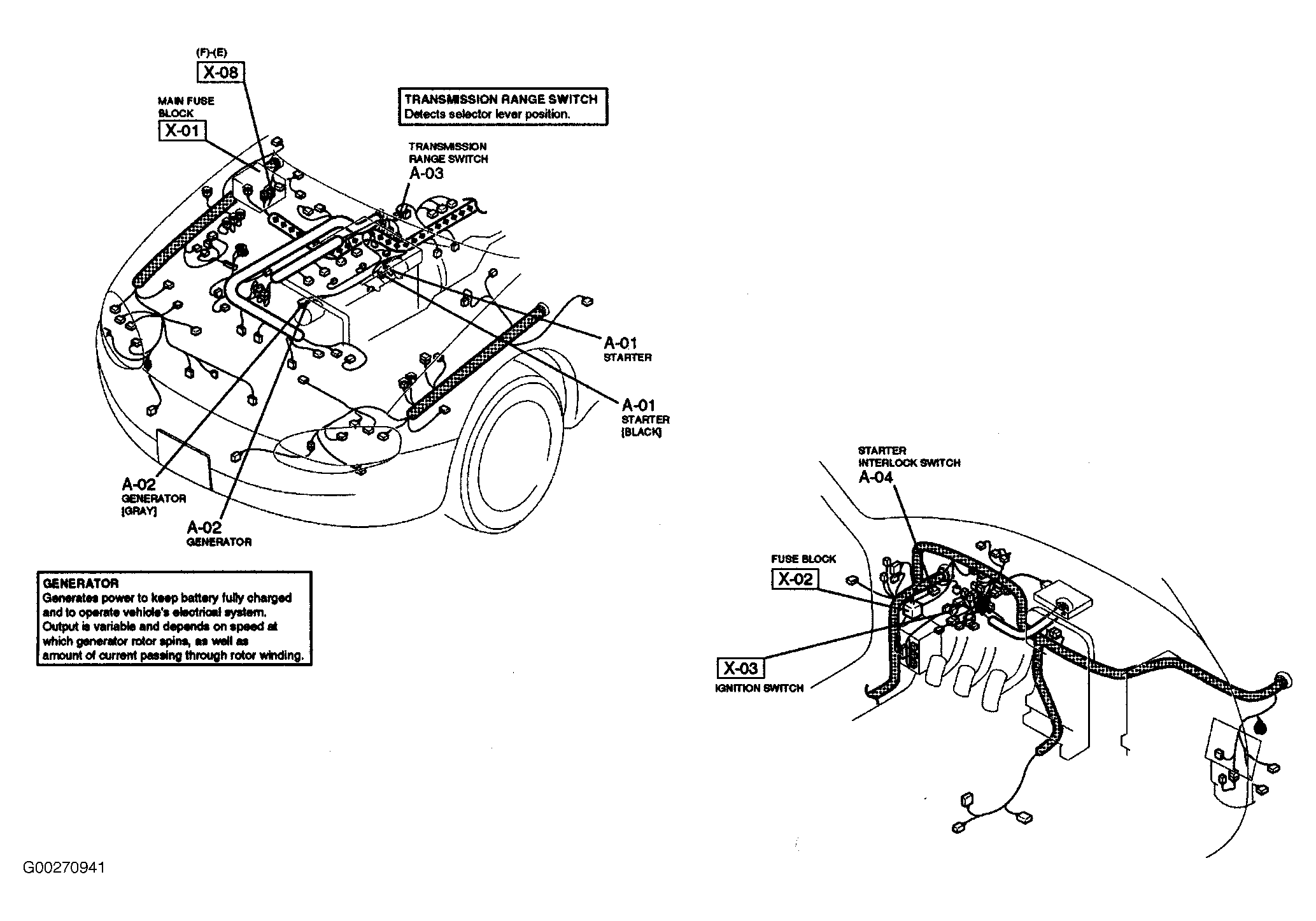

Fig 39: Starting & Charging
Courtesy of MAZDA MOTORS CORP.

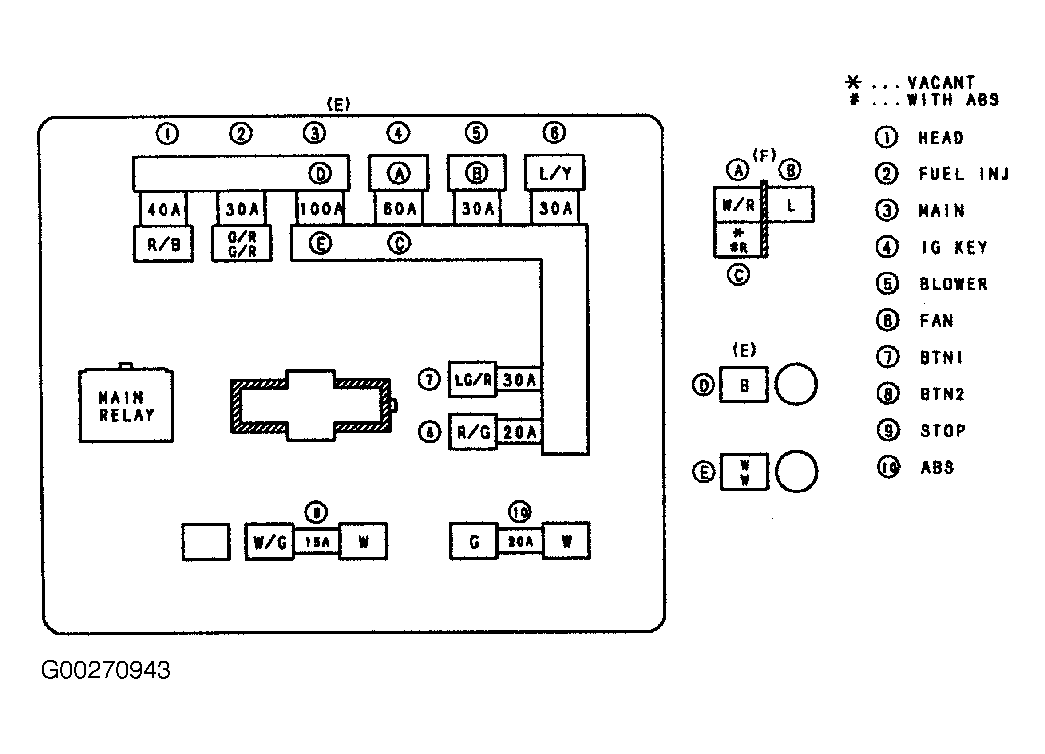

Fig 40: Relay And Main Fuse Block
Courtesy of MAZDA MOTORS CORP.
