Circuit Protection Devices
CIRCUIT PROTECTION DEVICES LOCATION
| Component | Location |
|---|---|

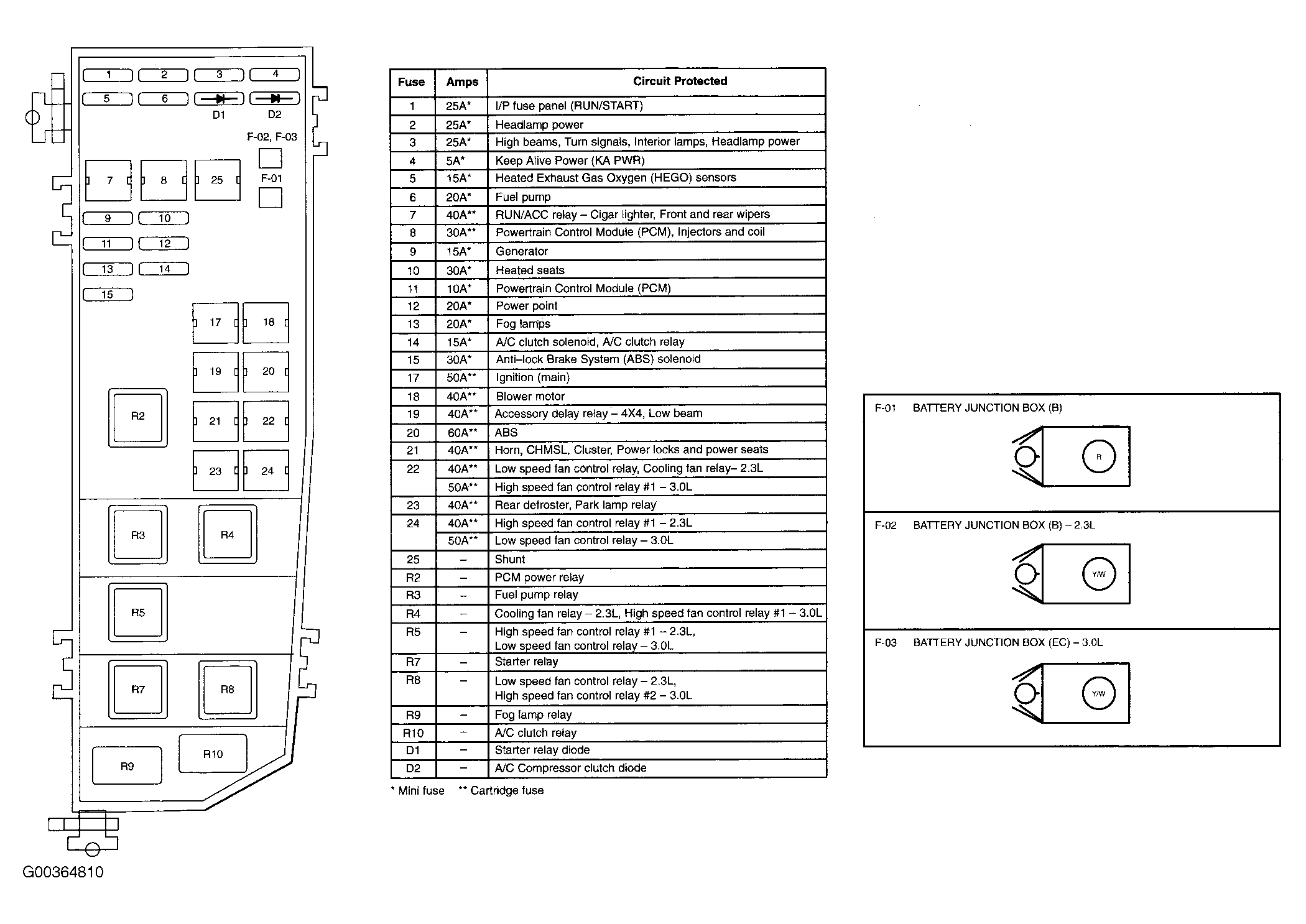

| A/C Compressor Clutch Diode | In battery junction box. See Figure . |

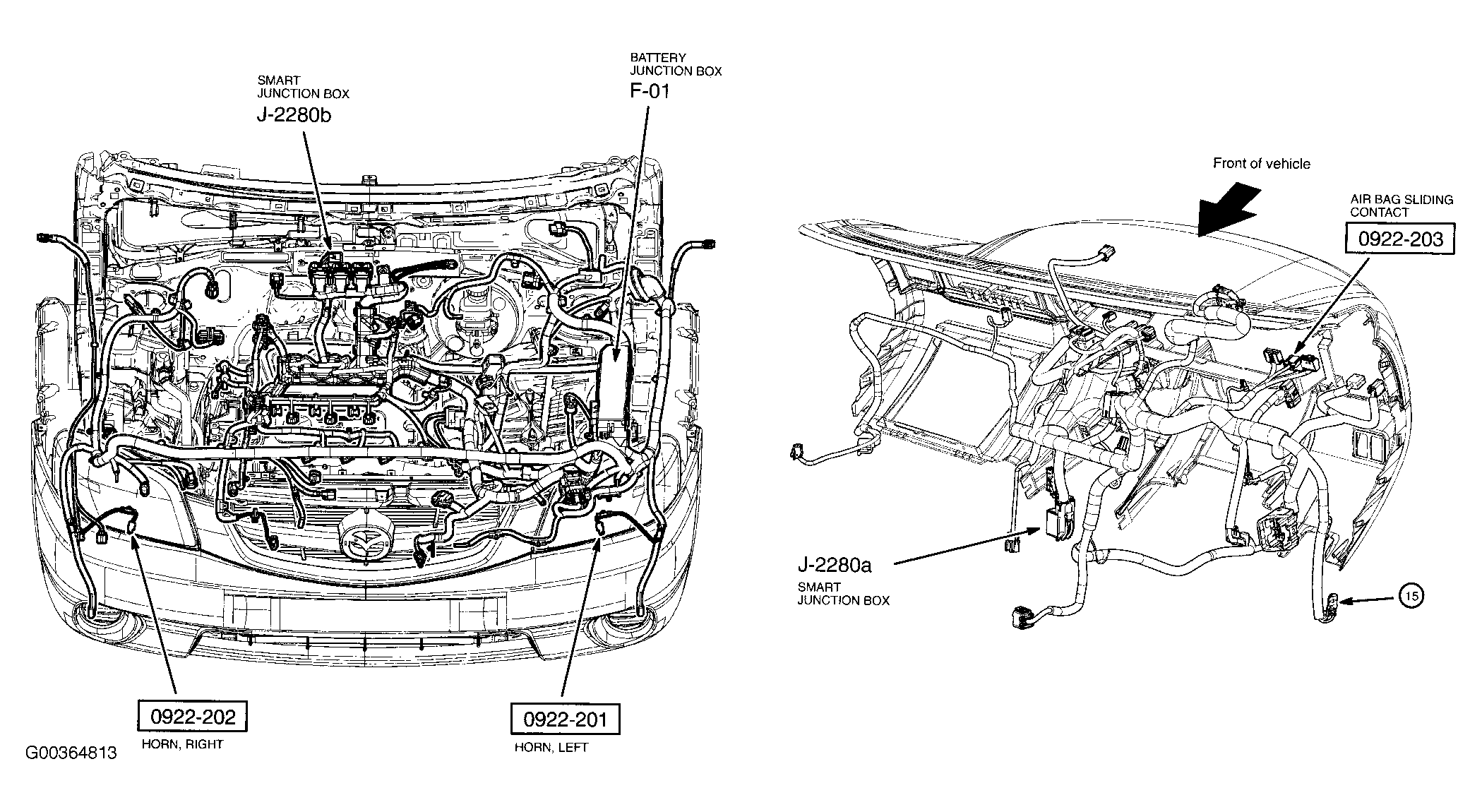

| Battery Junction Box (2.3L) | On left side of engine compartment. See Figure . |

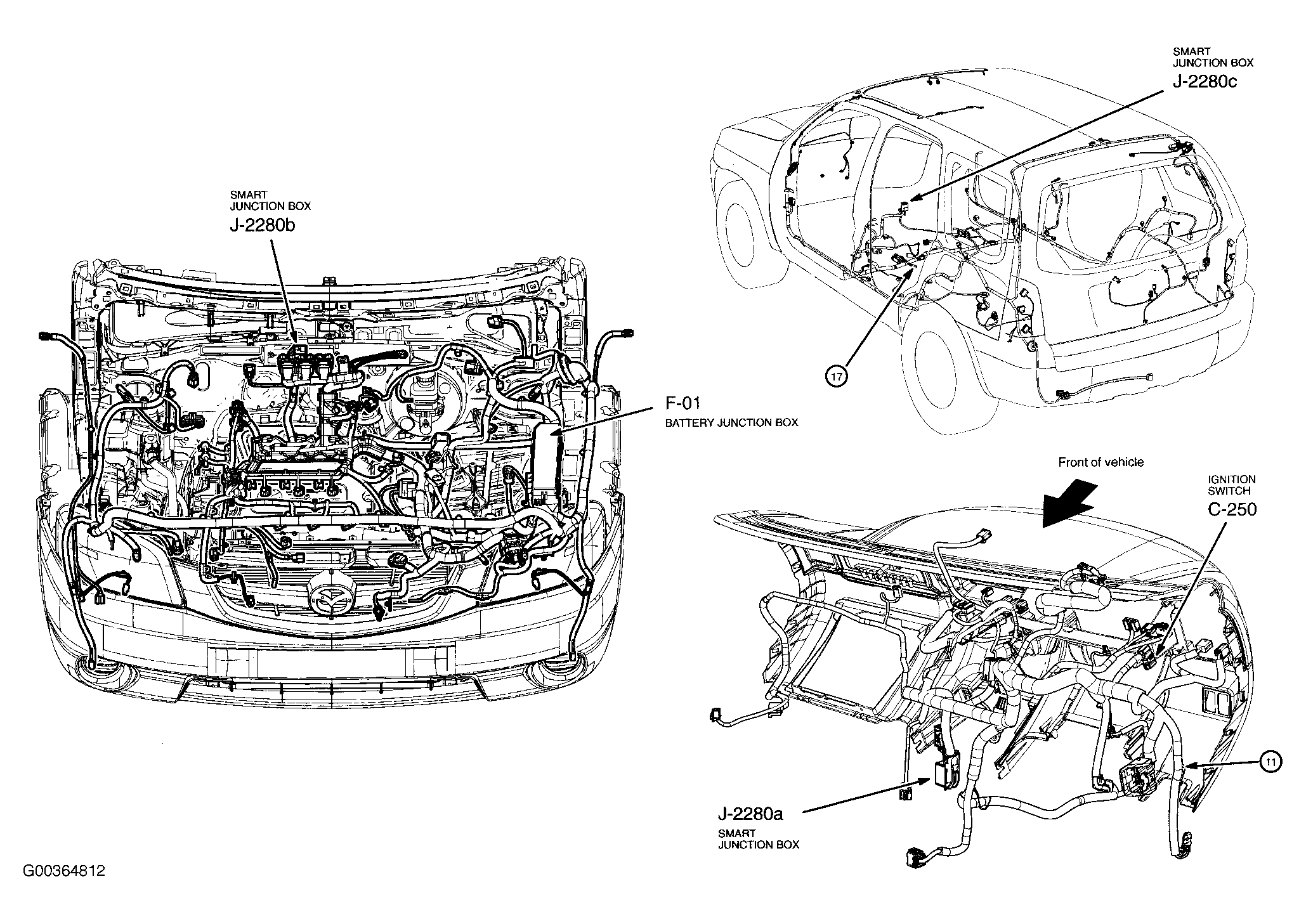

| Battery Junction Box (3.0L) | On left side of engine compartment. See Figure . |

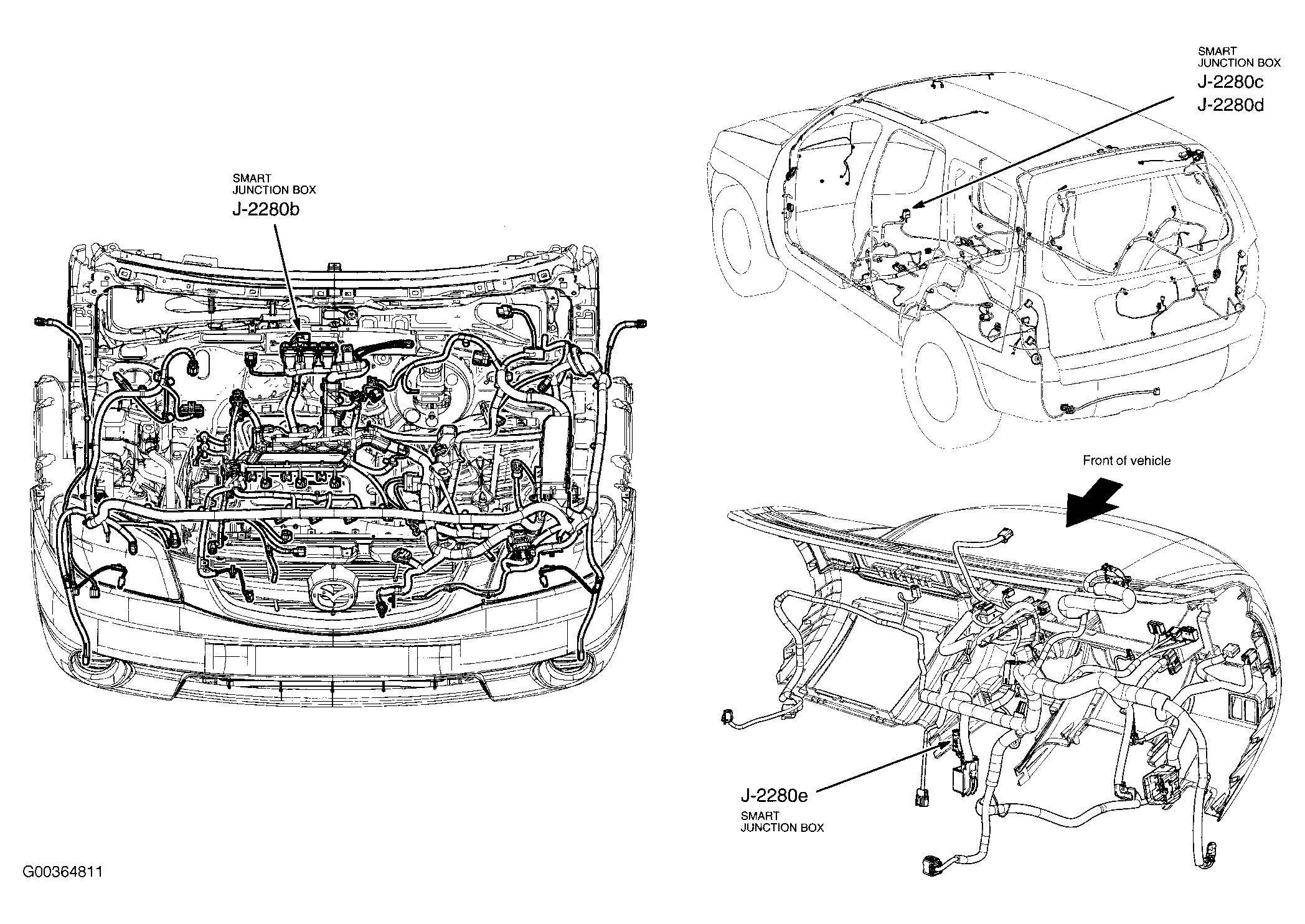

| Smart Junction Box | Rear center of engine compartment. See Figure . |
| Starter Relay Diode | In battery junction box. See Figure . |
