Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

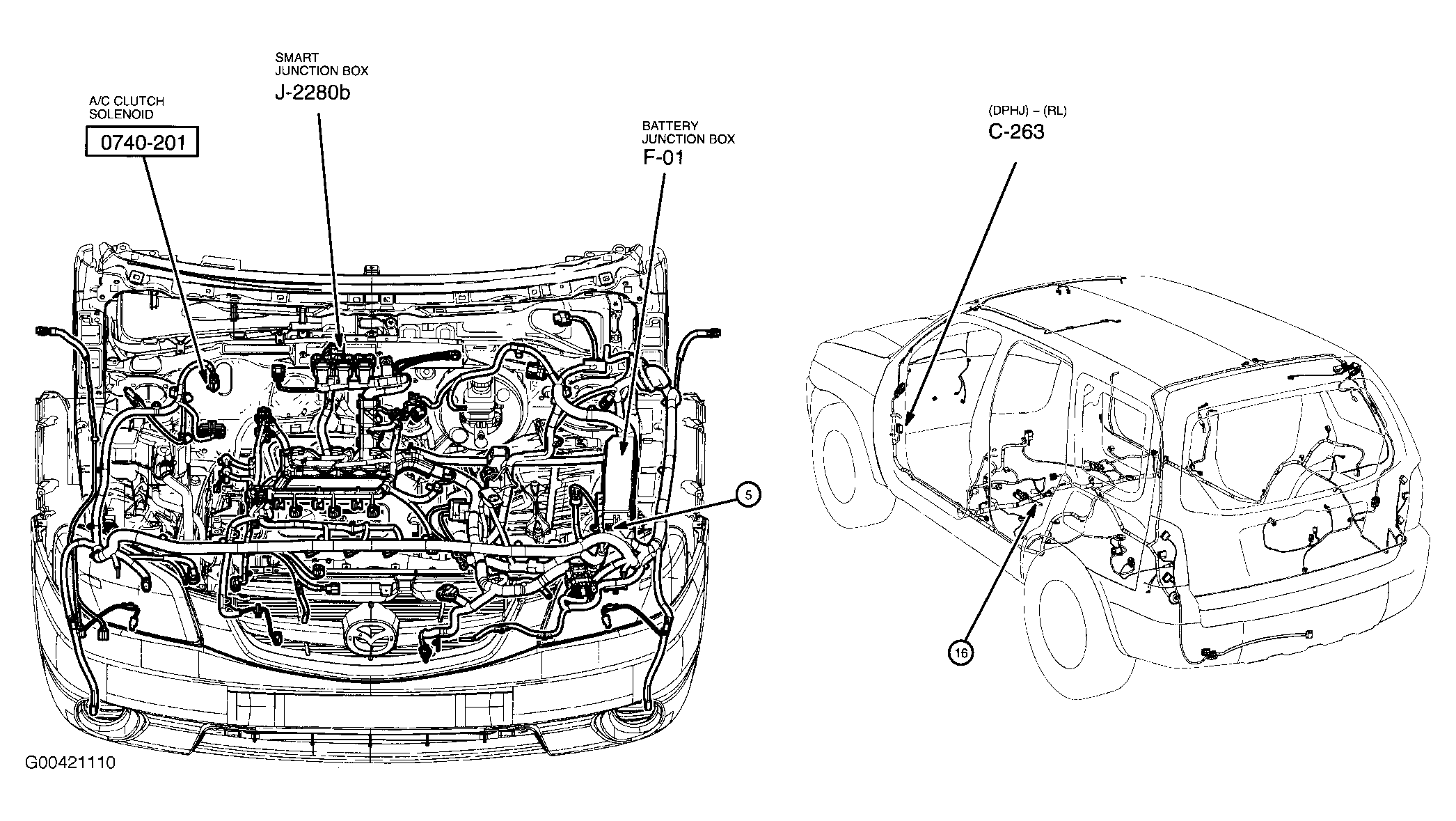

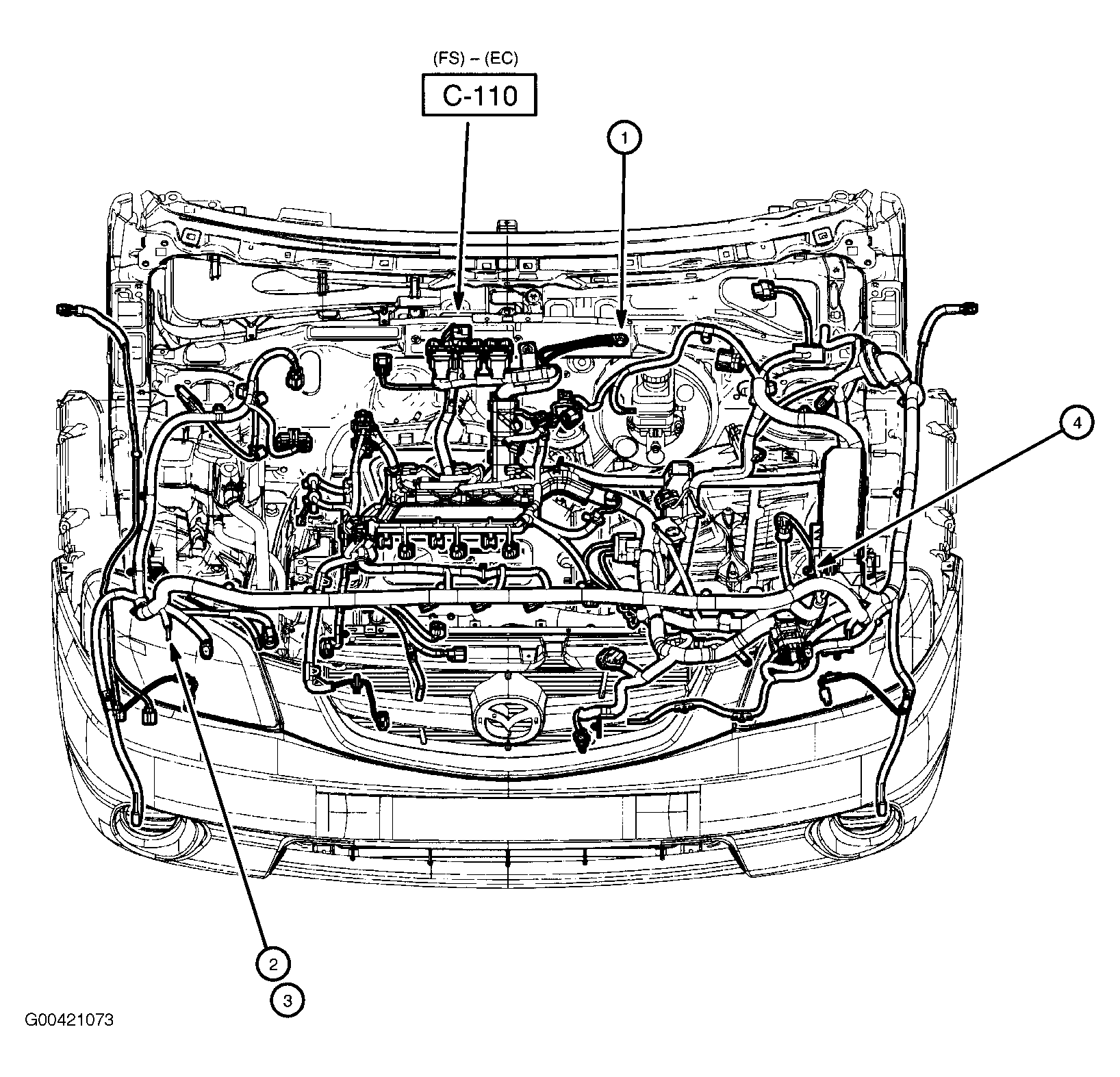

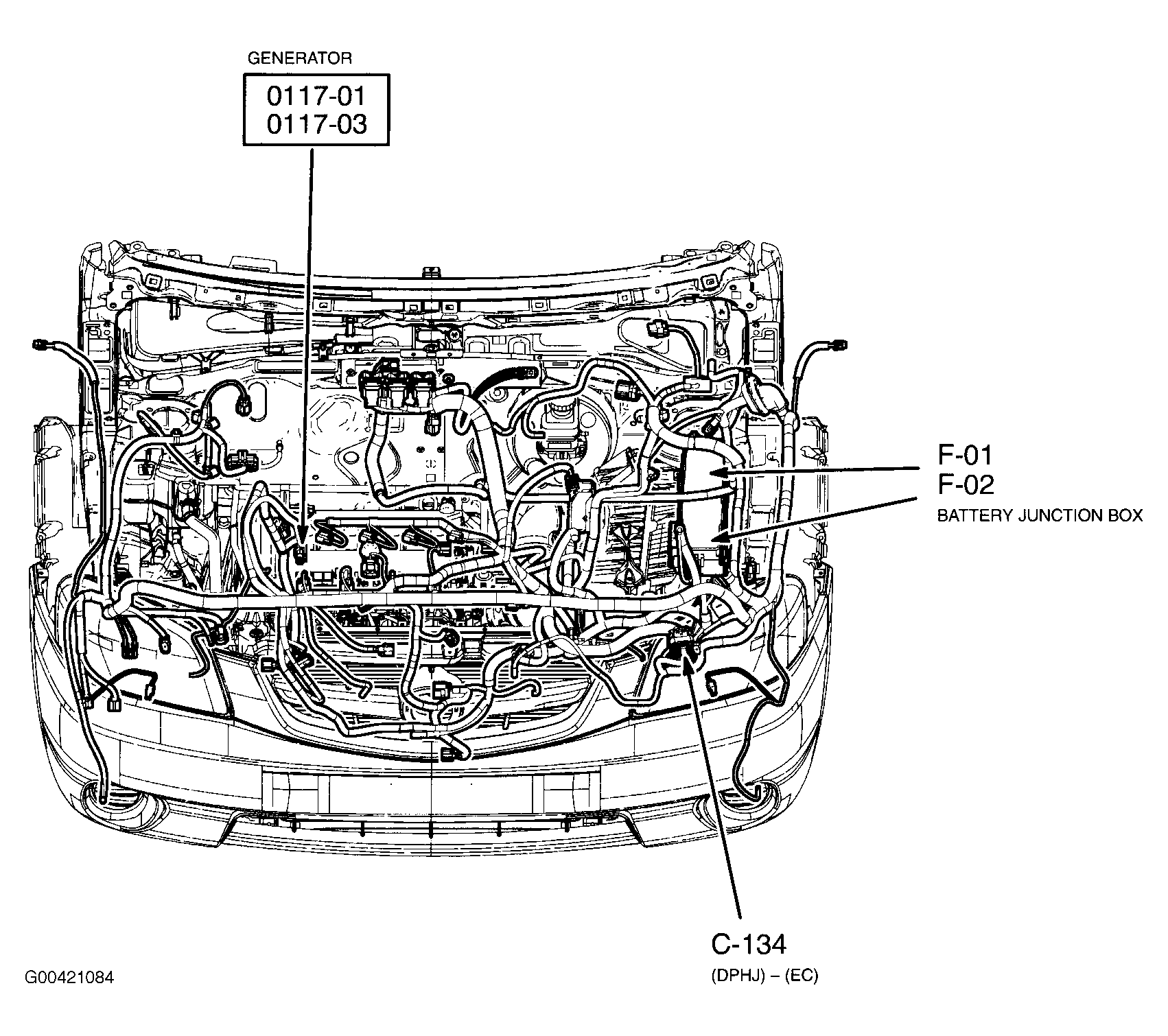

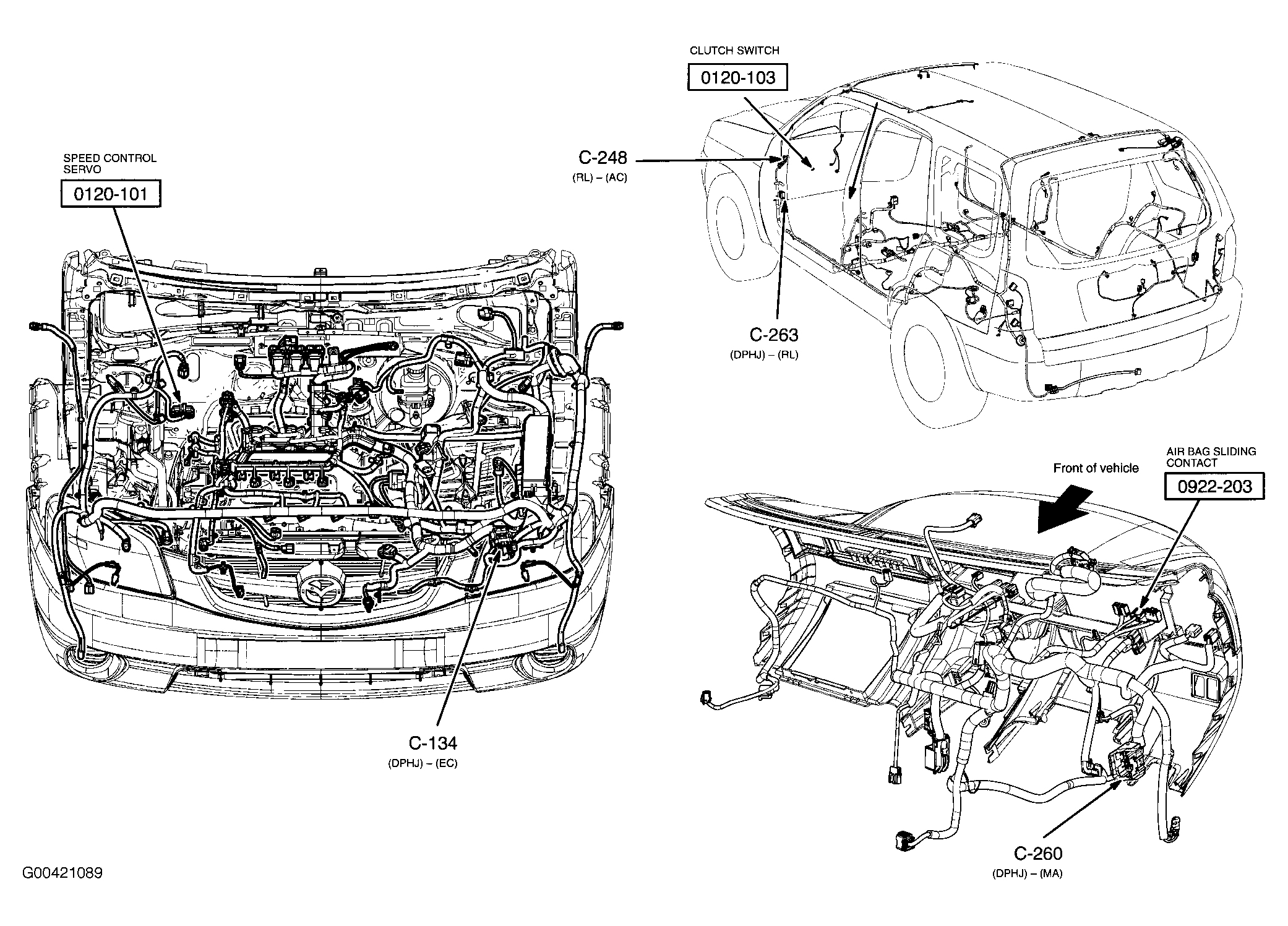

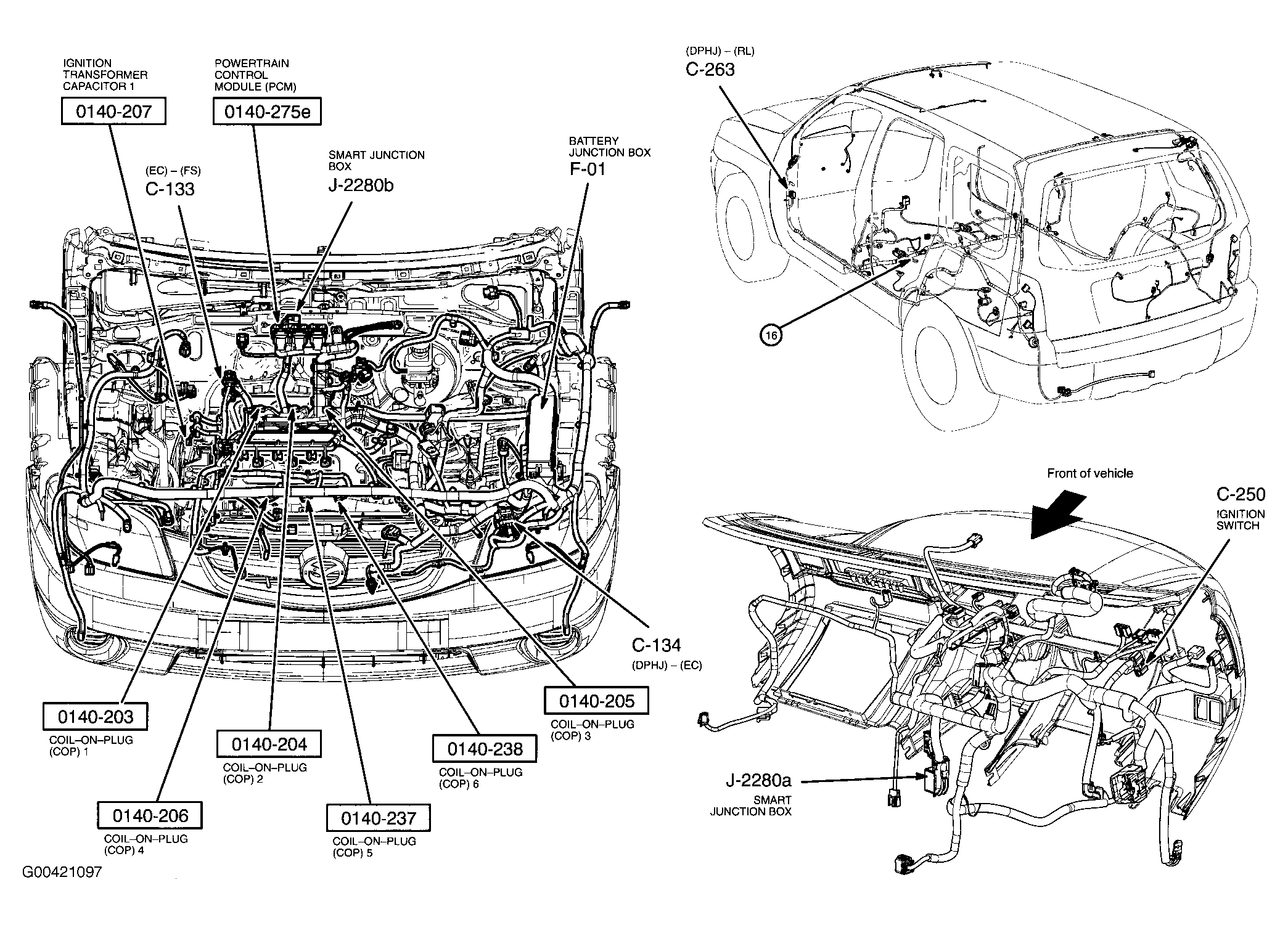

Fig 1: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.

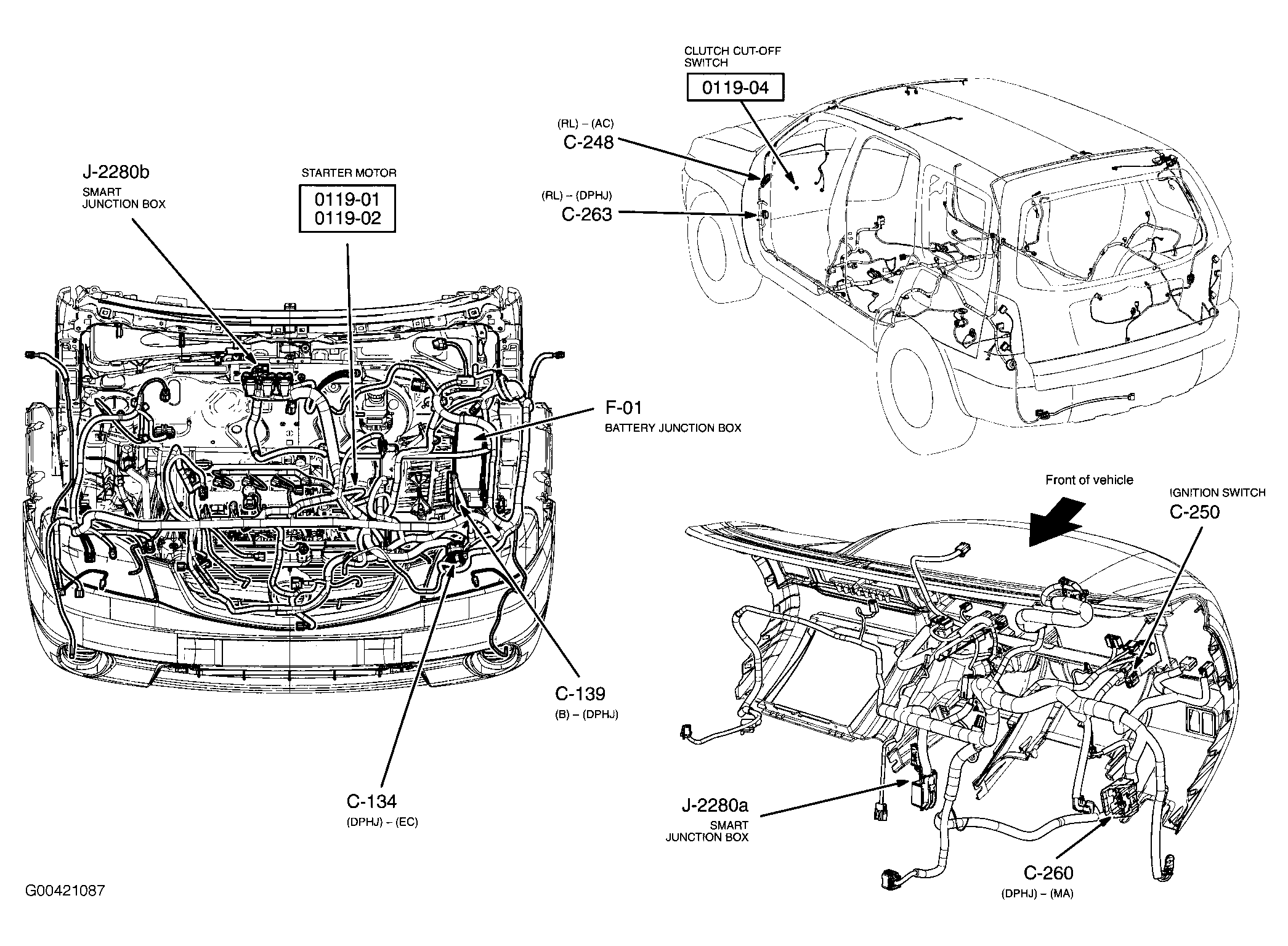

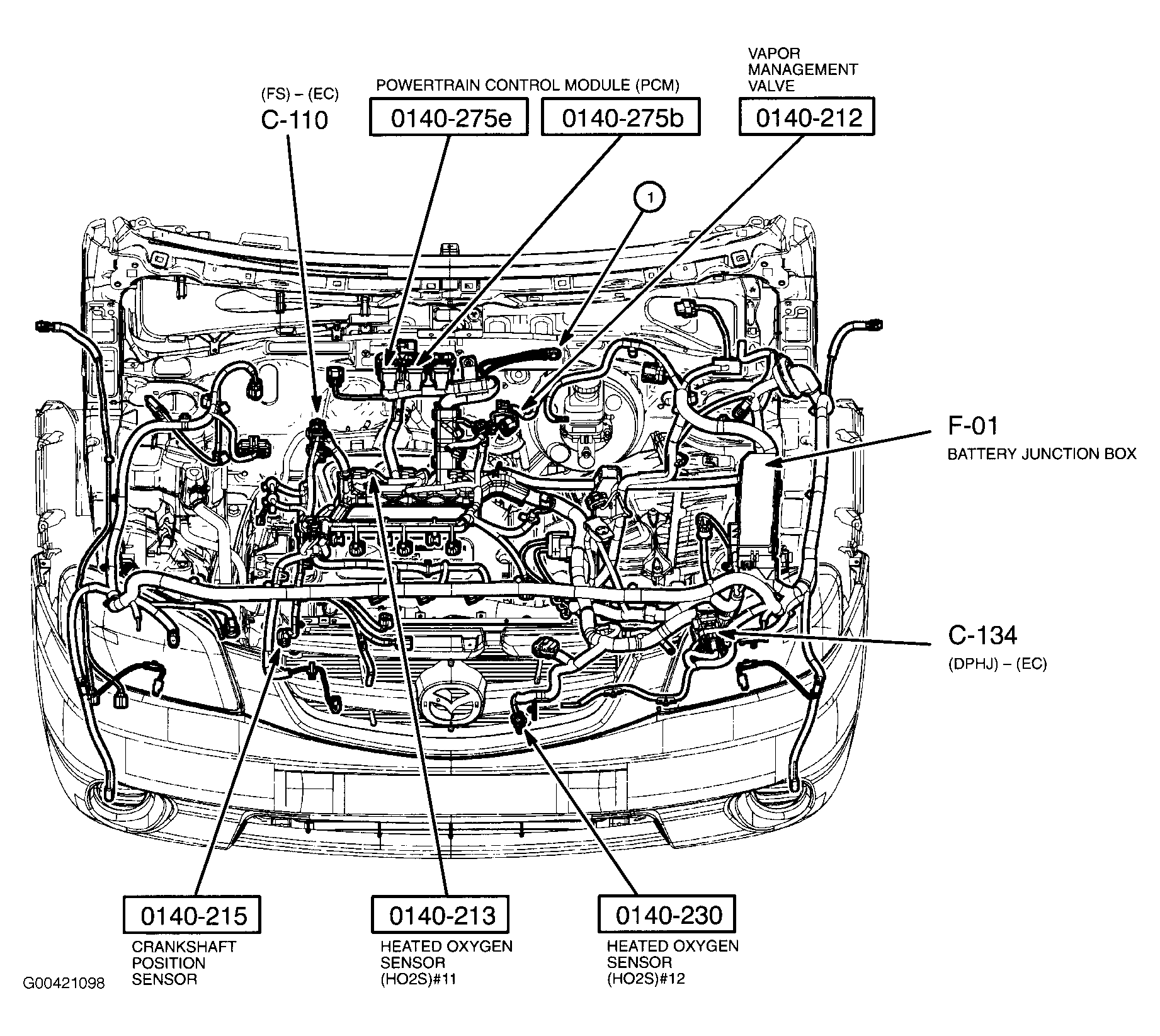

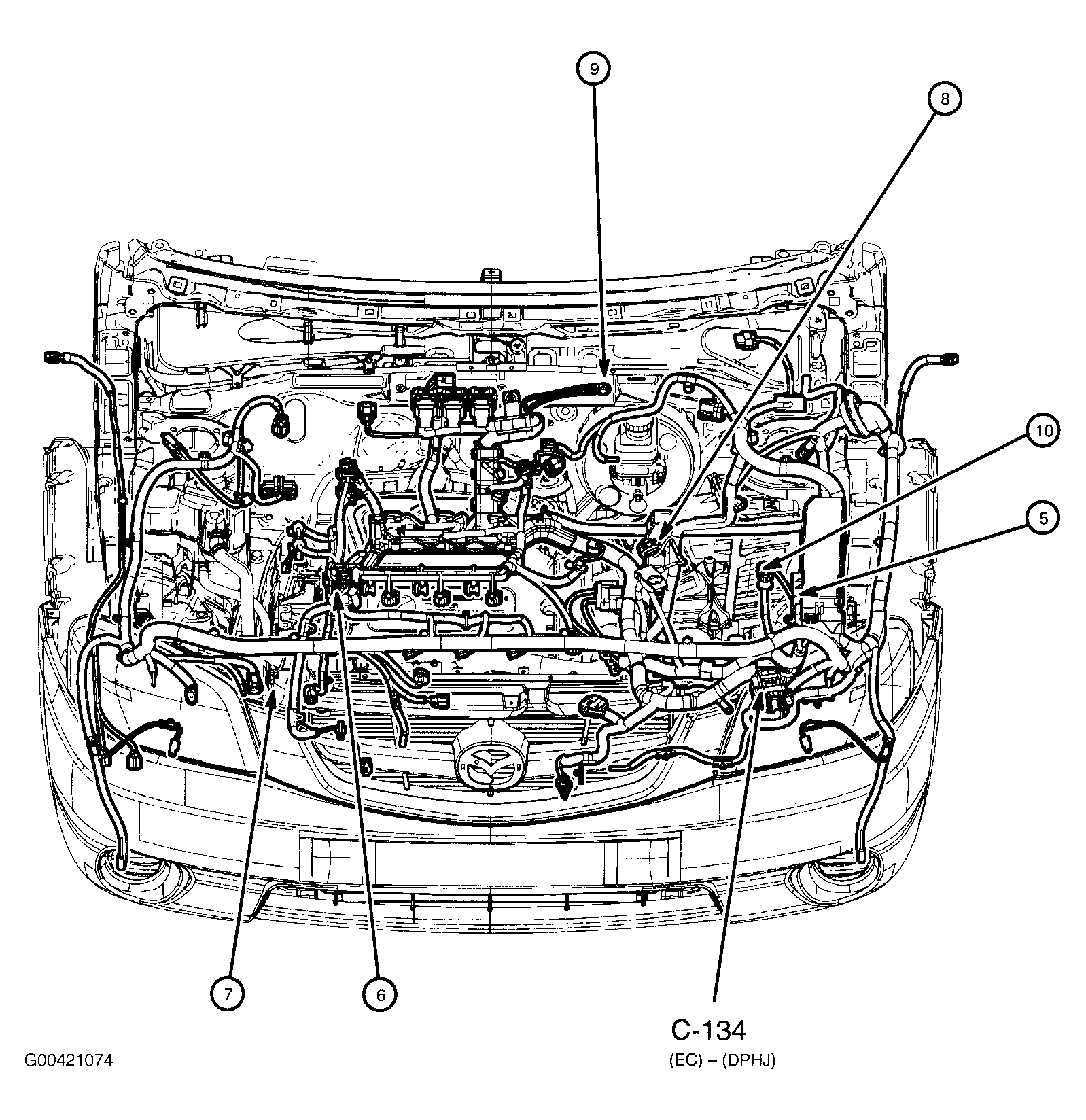

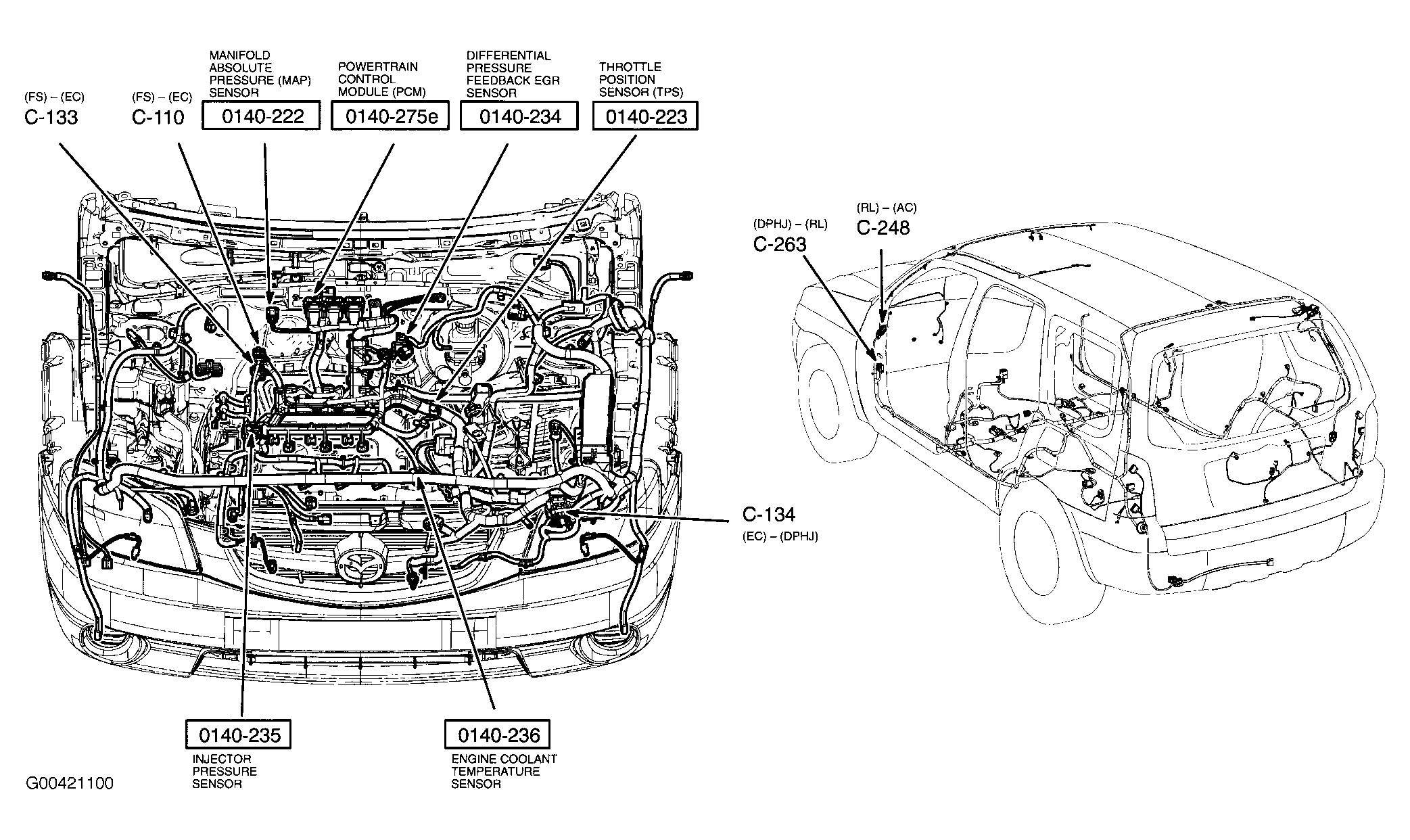

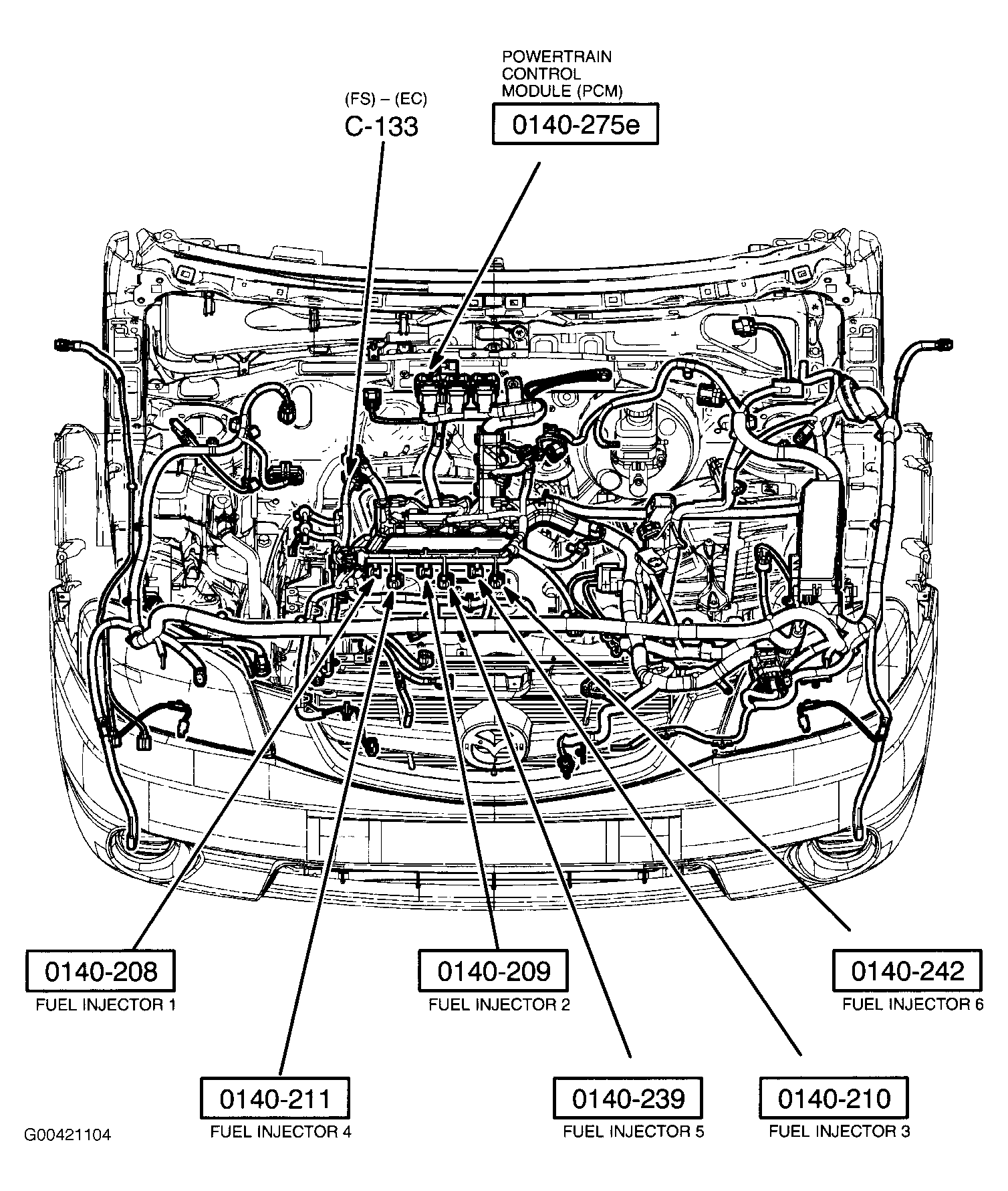

Fig 2: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.

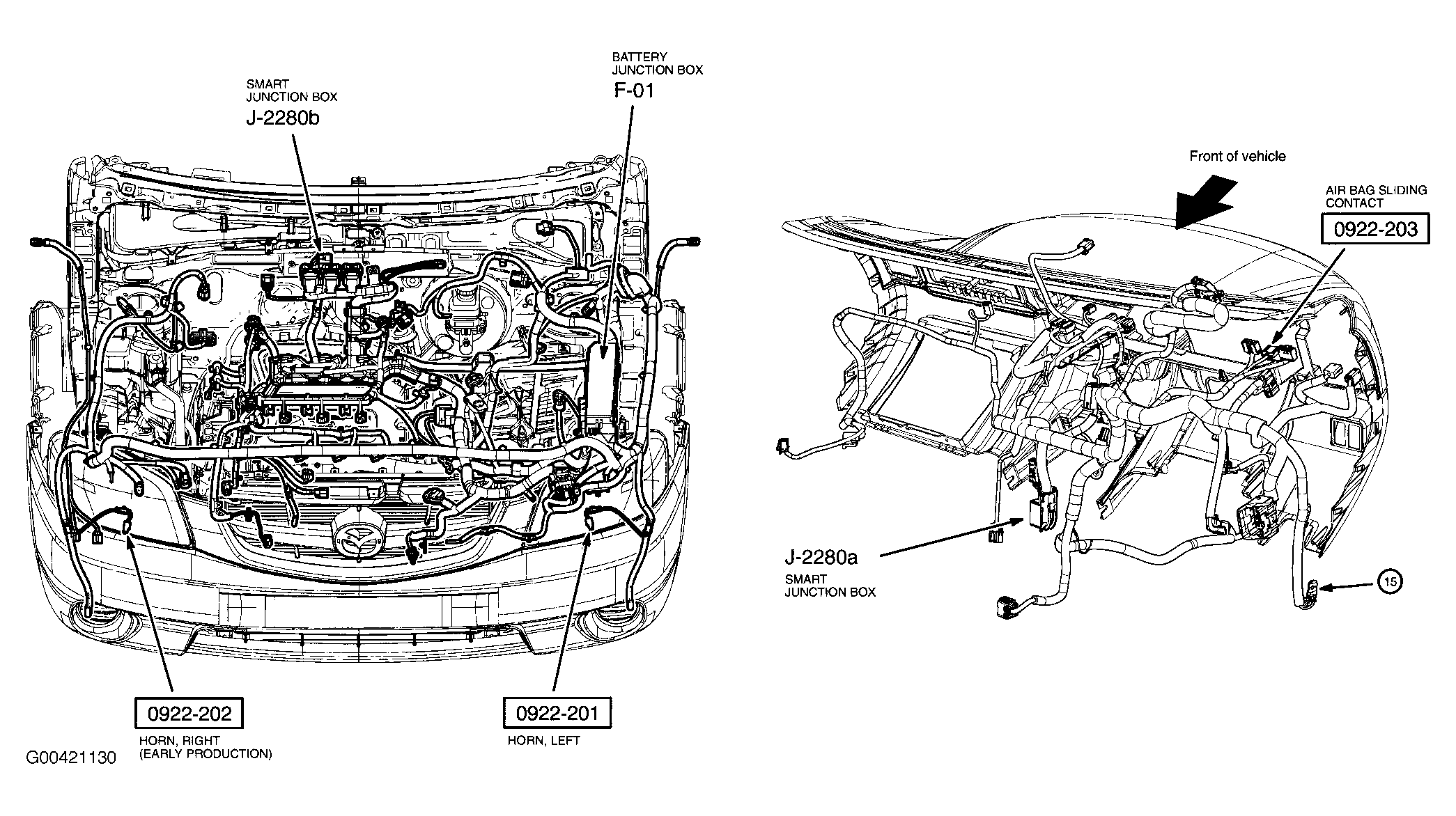

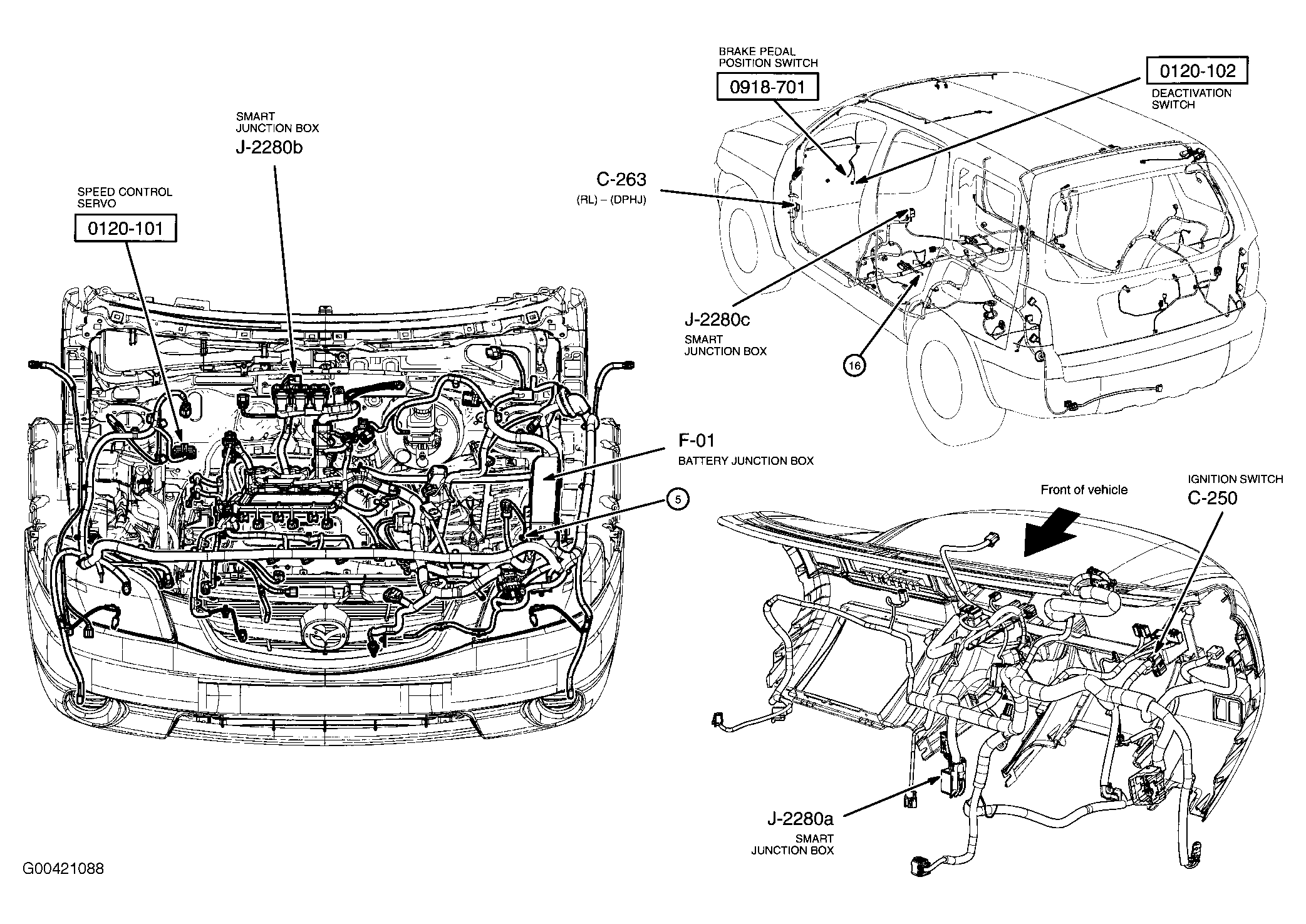

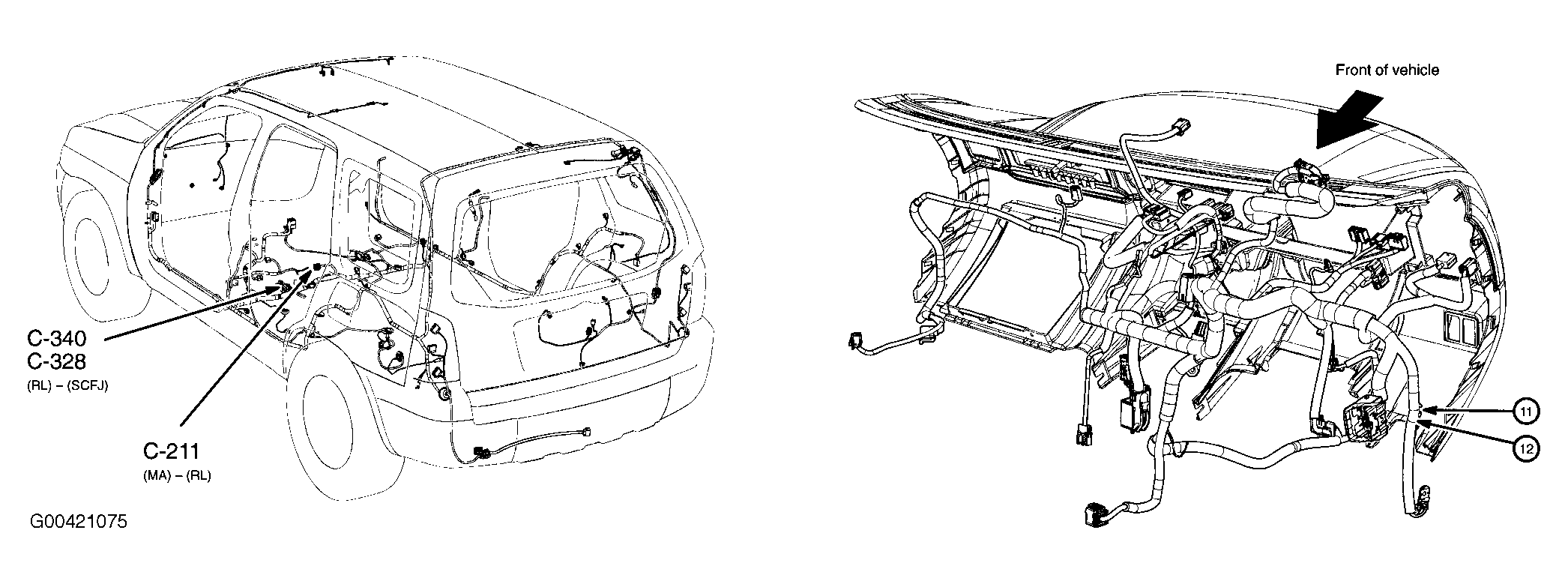

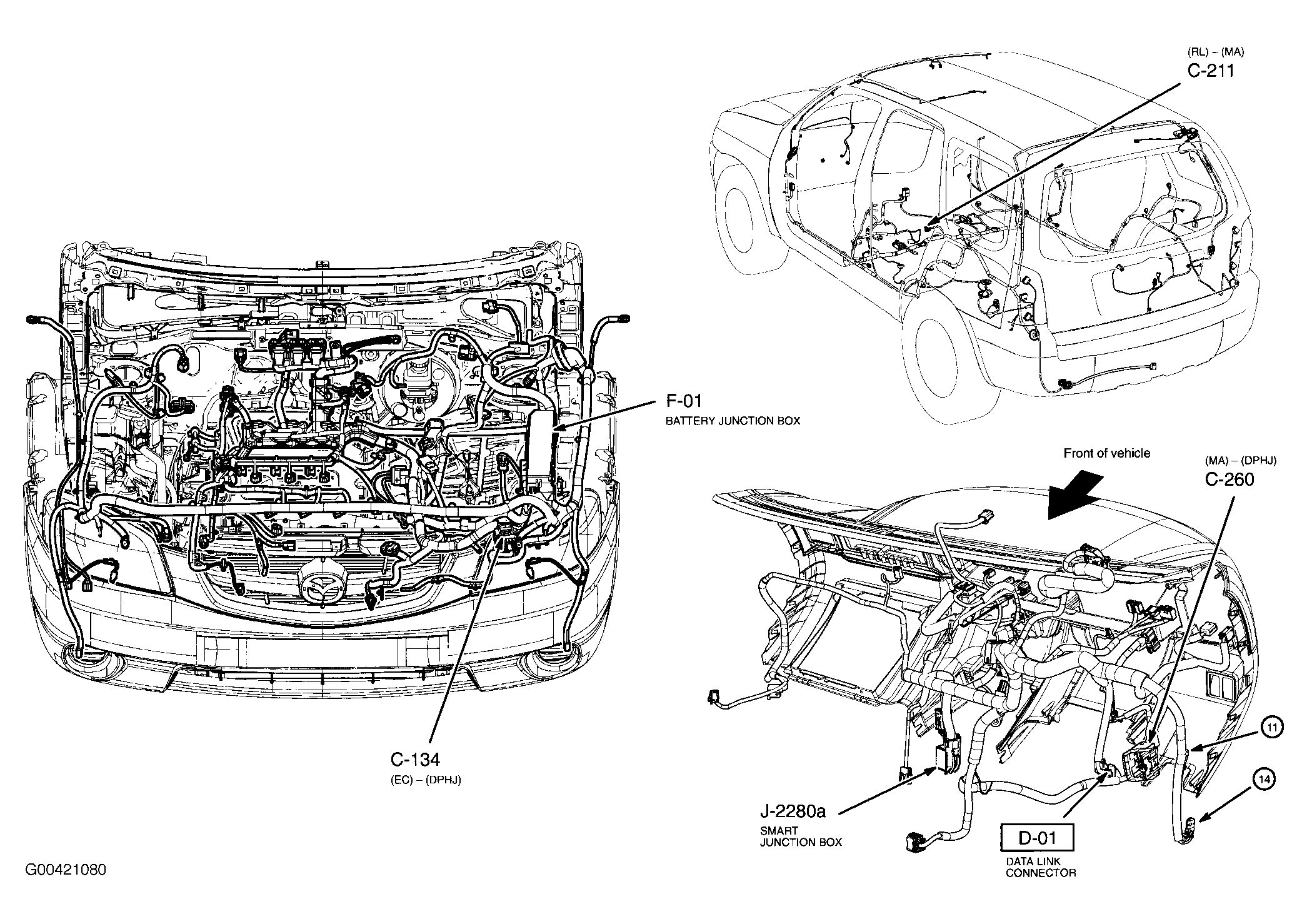

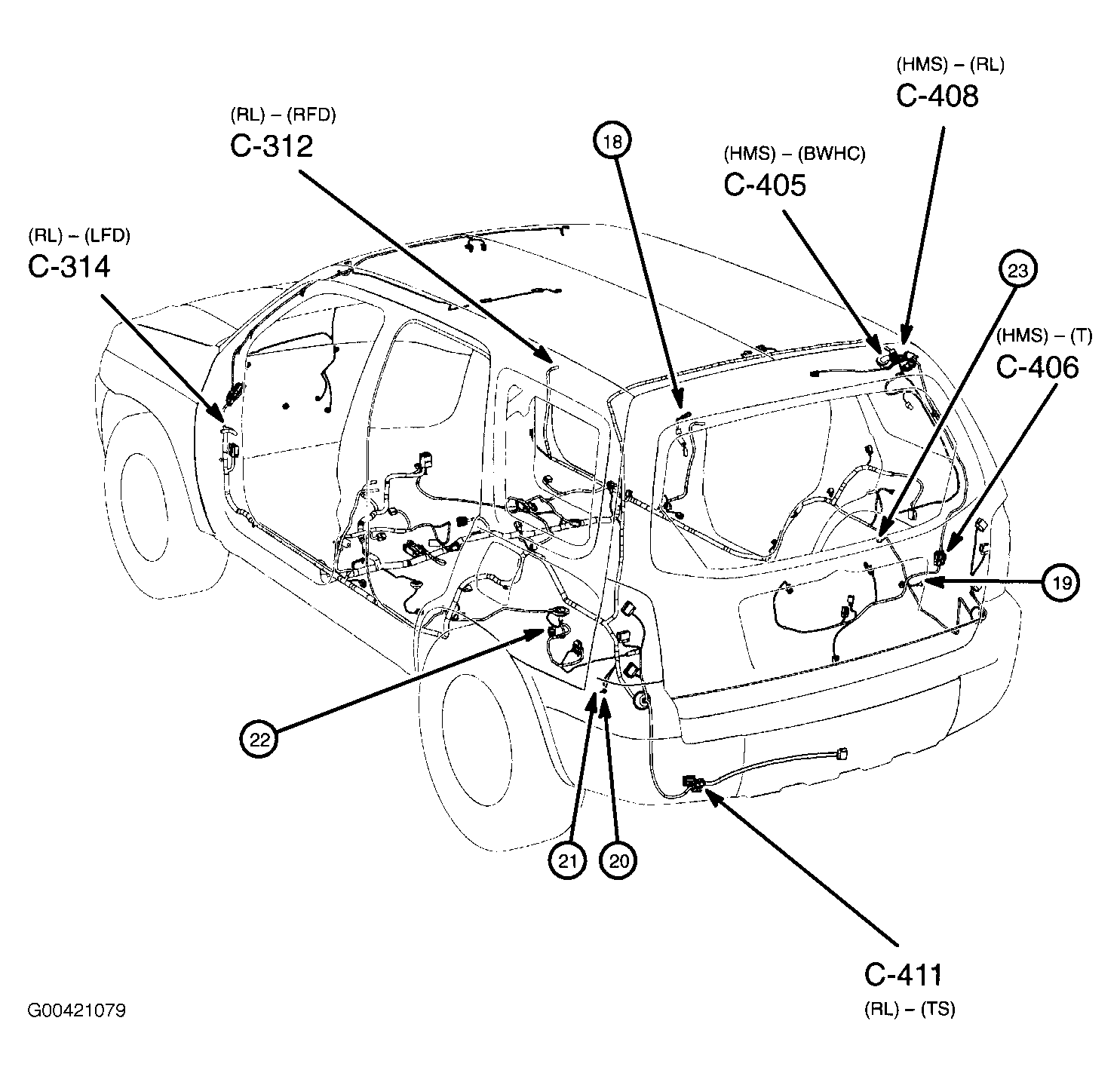

Fig 3: Vehicle Overview
Courtesy of MAZDA MOTORS CORP.

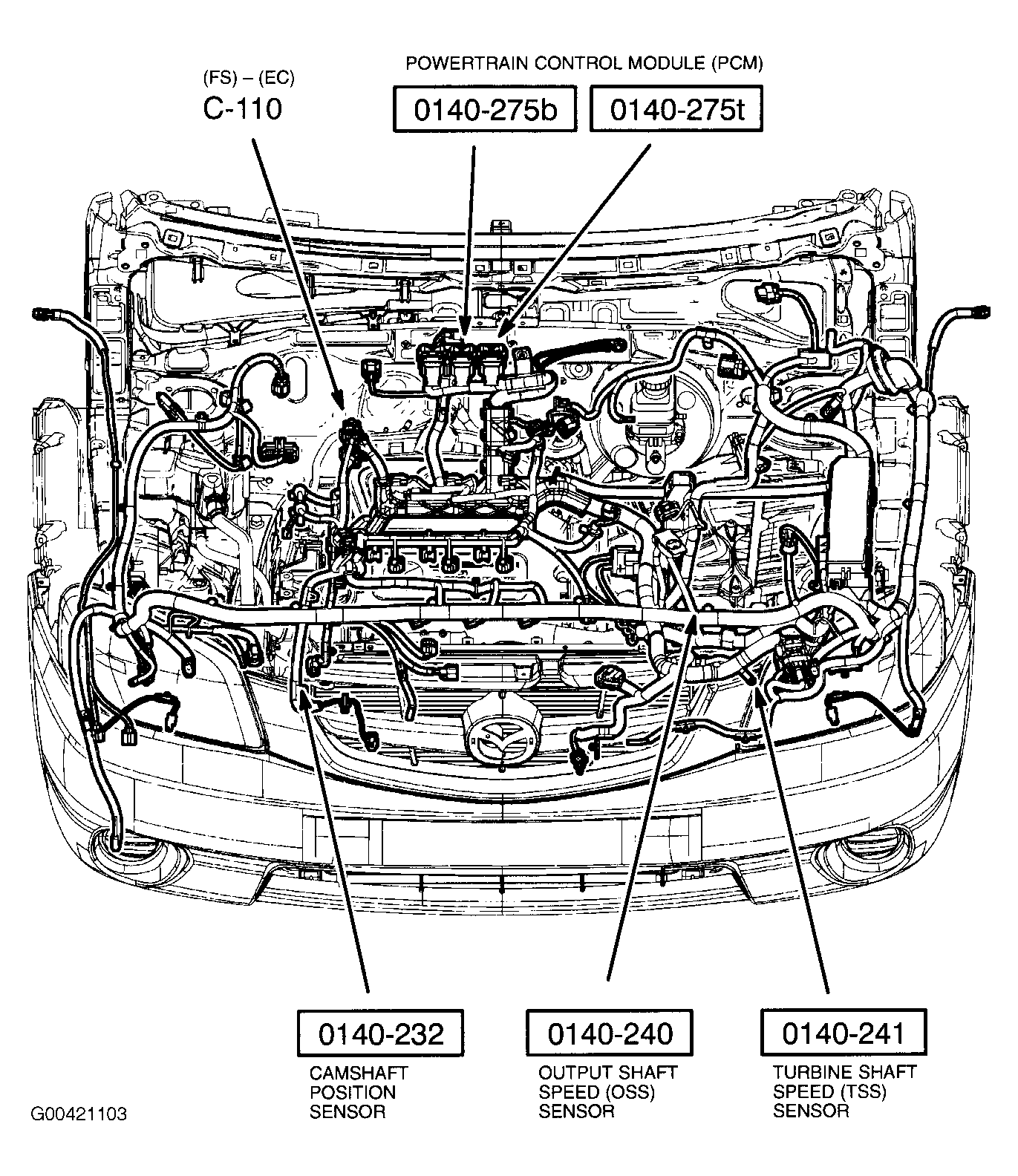

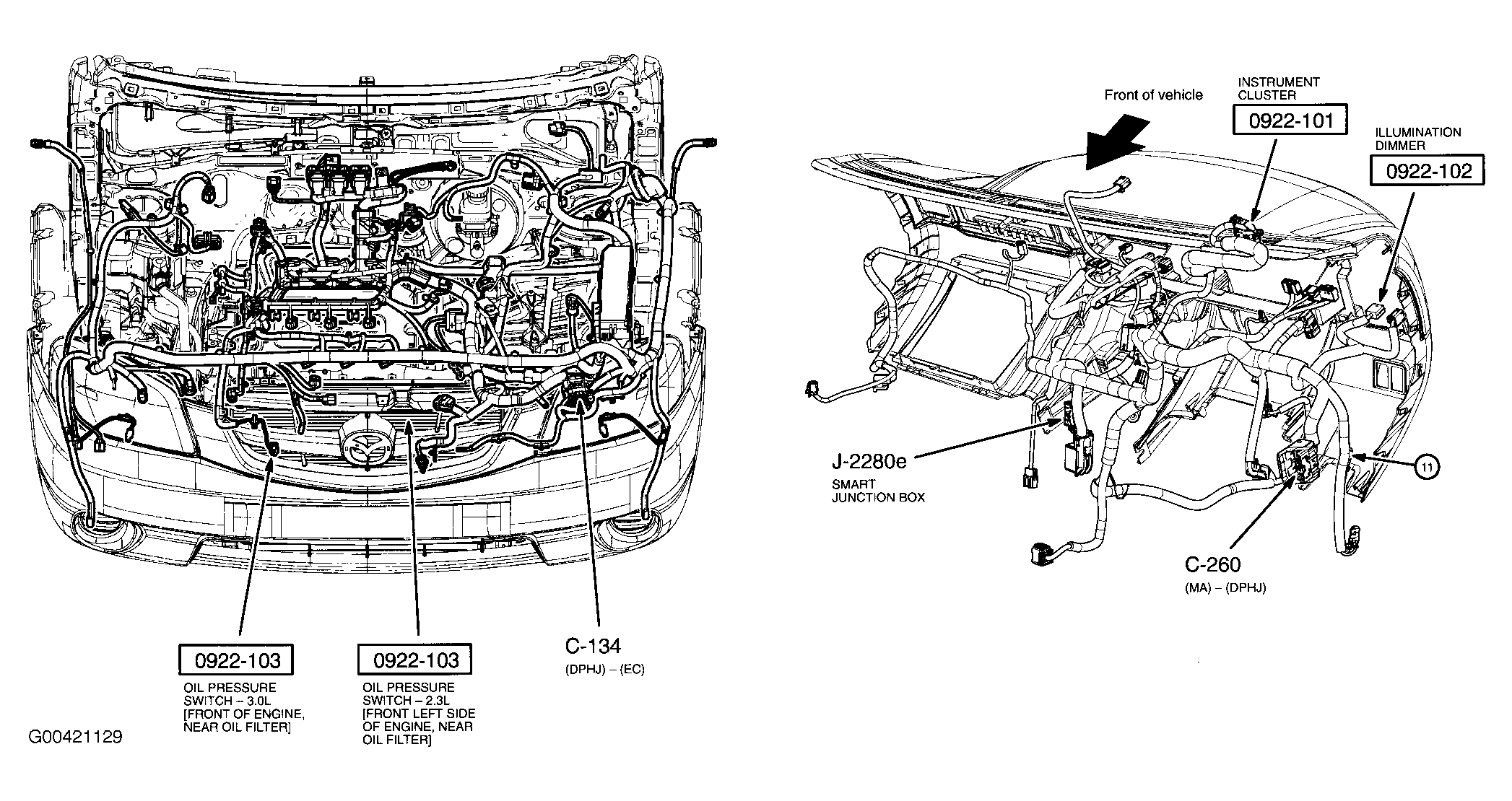

Fig 4: Dash
Courtesy of MAZDA MOTORS CORP.

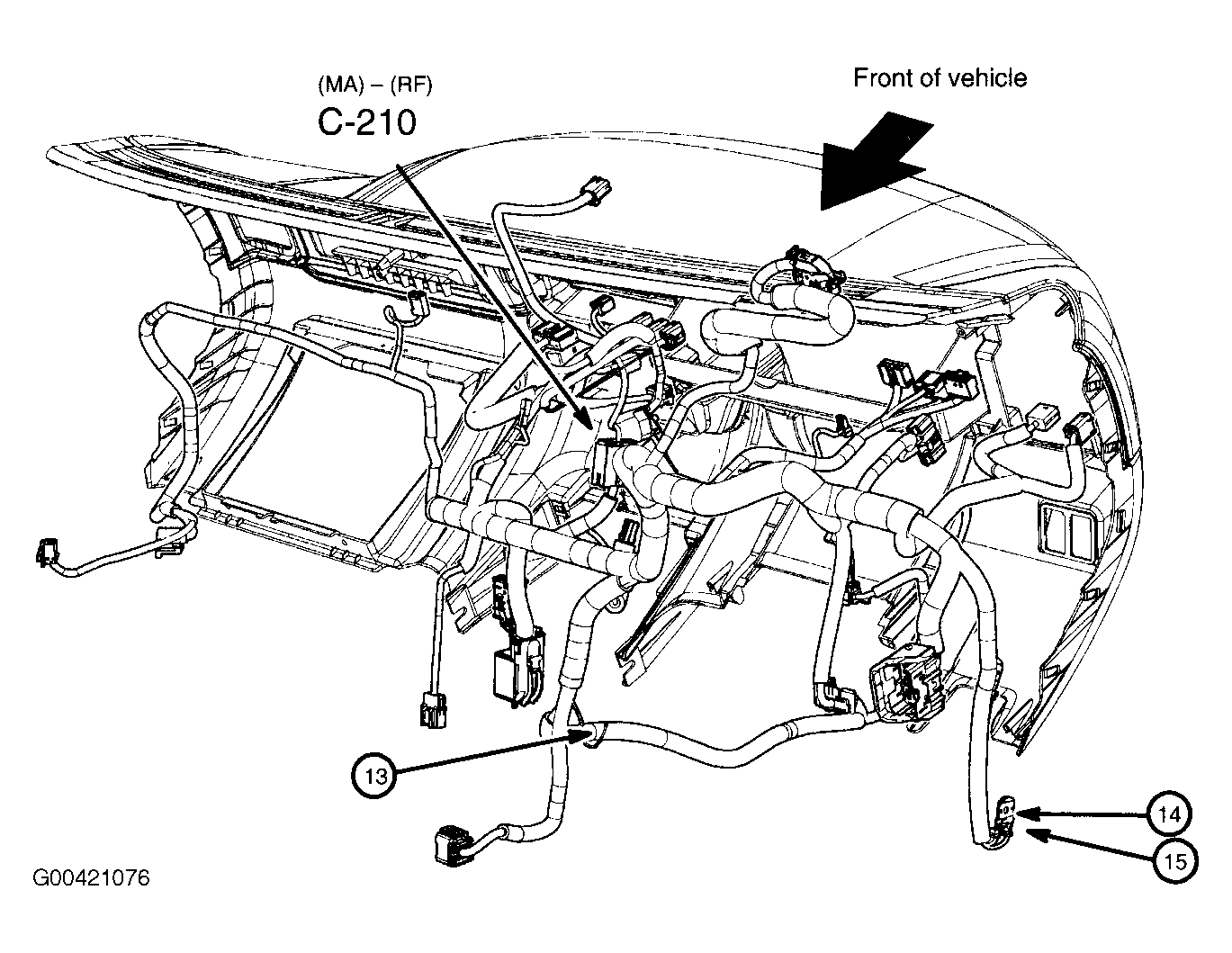

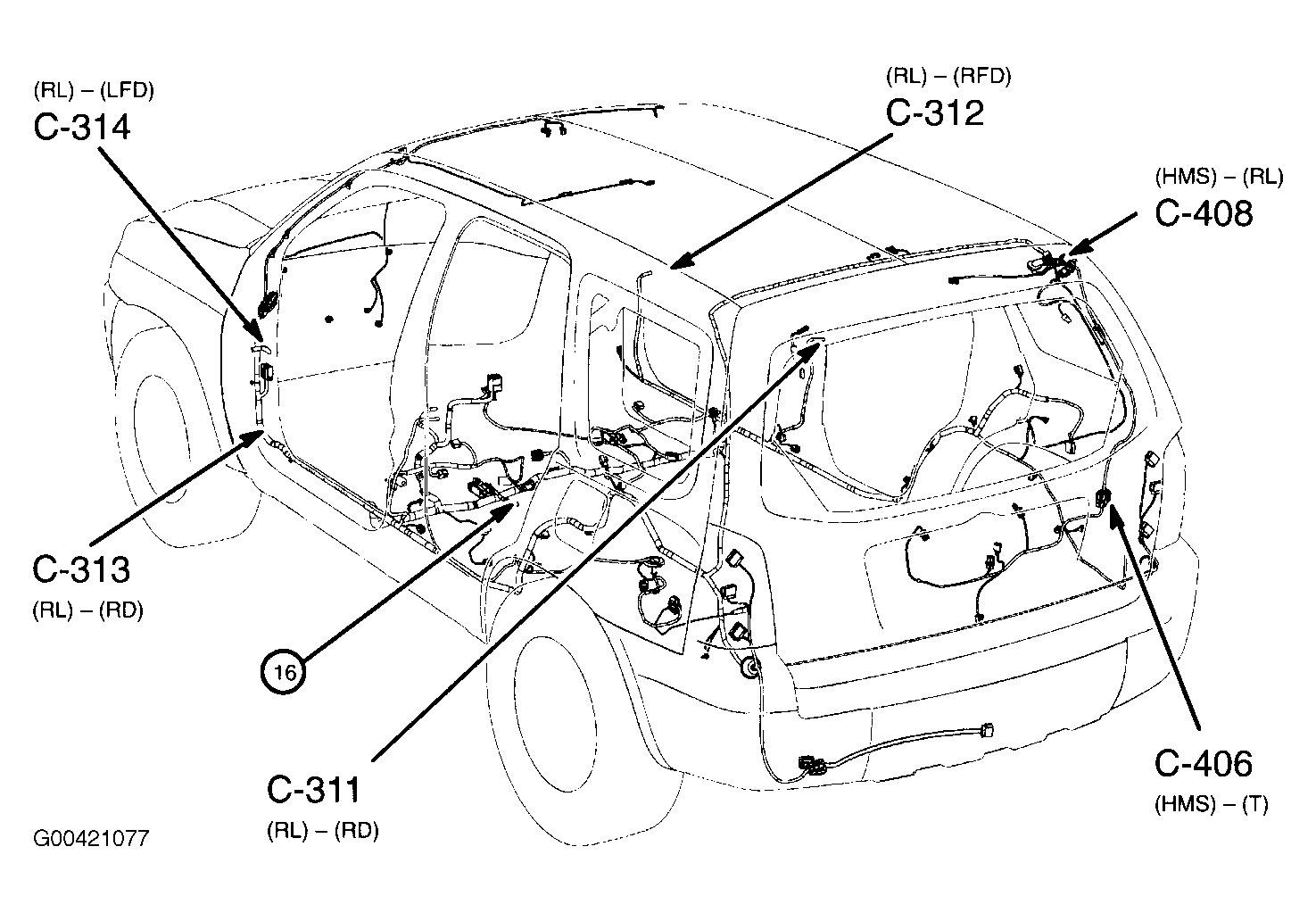

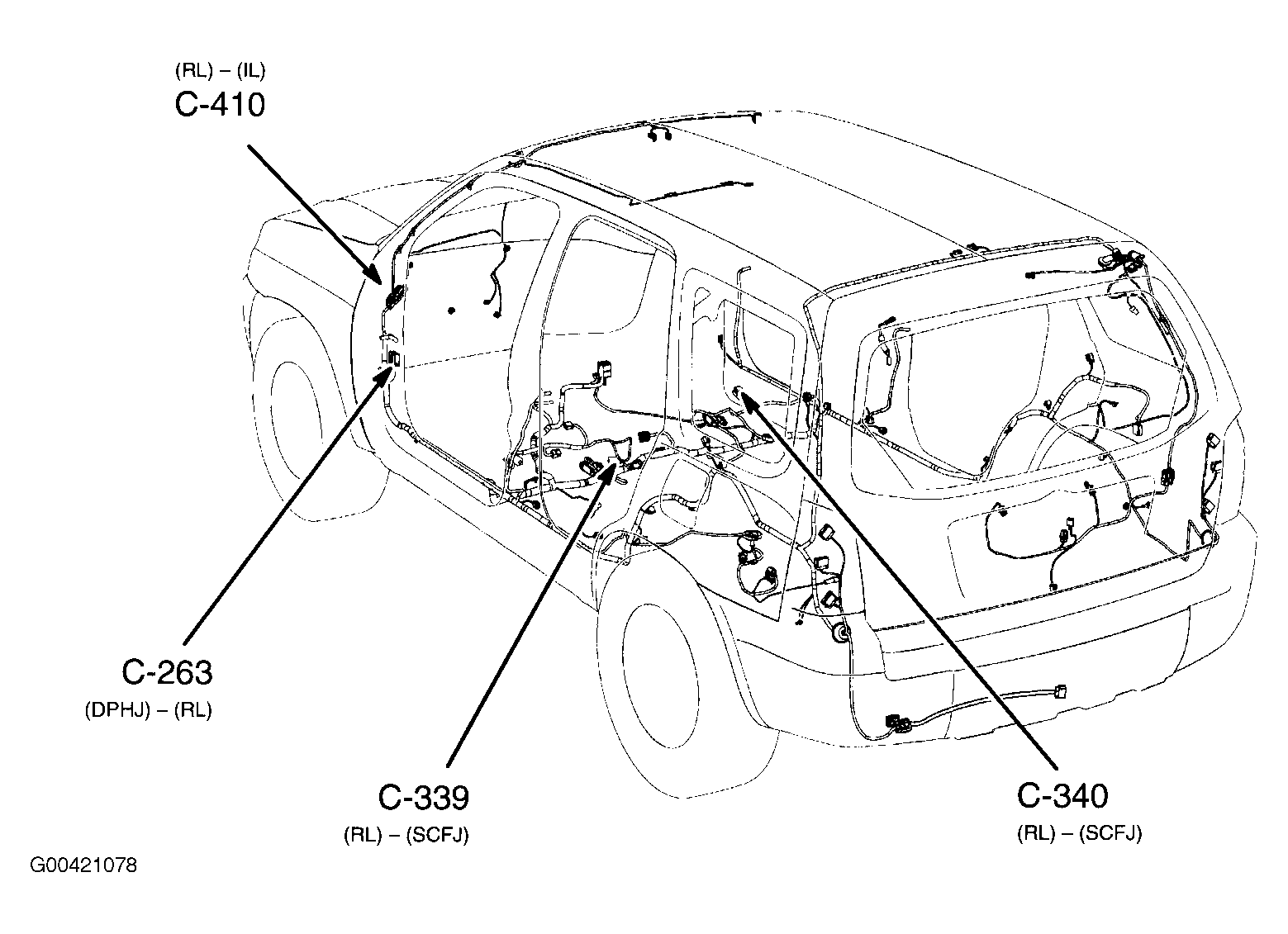

Fig 5: Left Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.

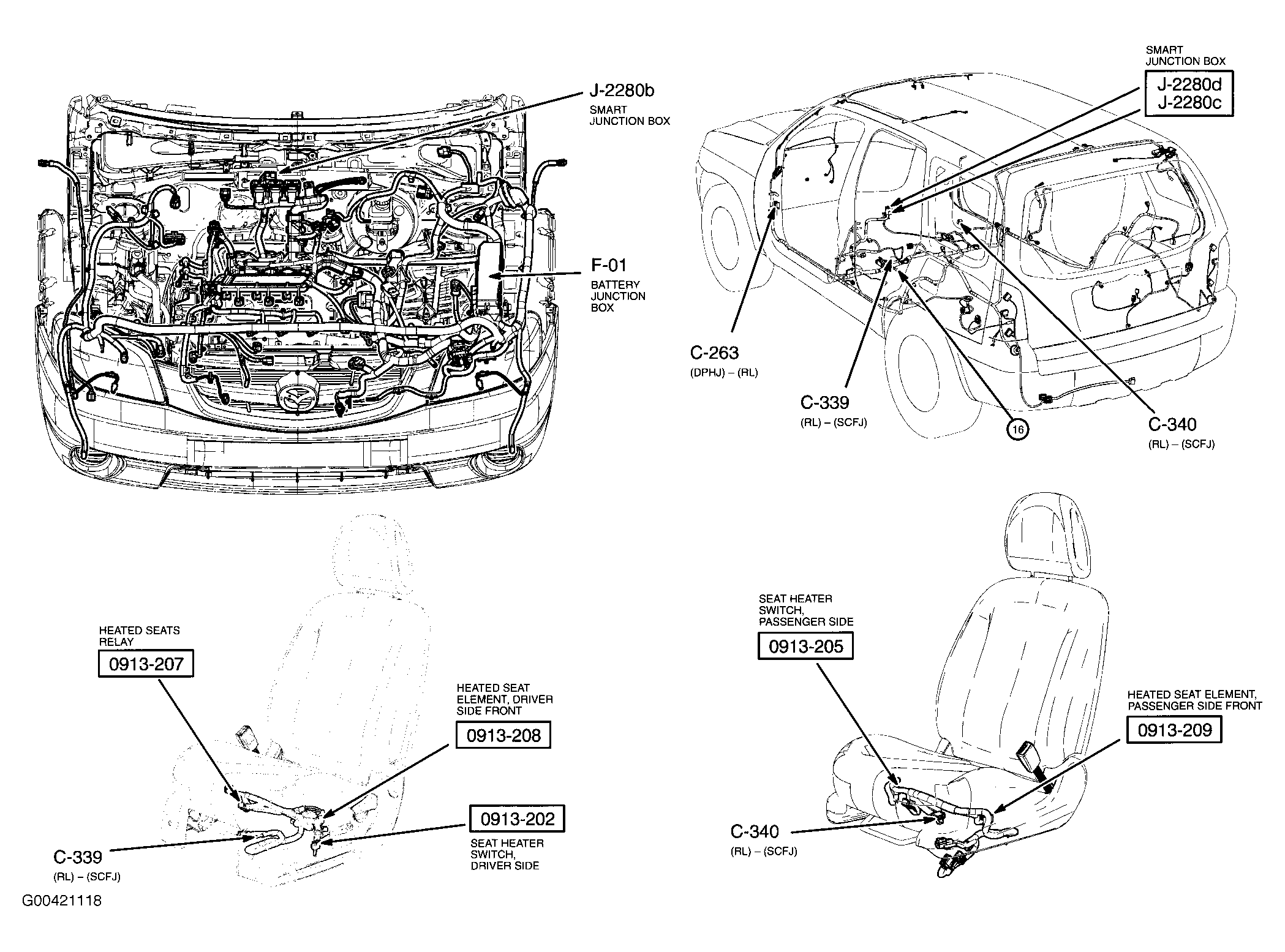

Fig 6: Left Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.

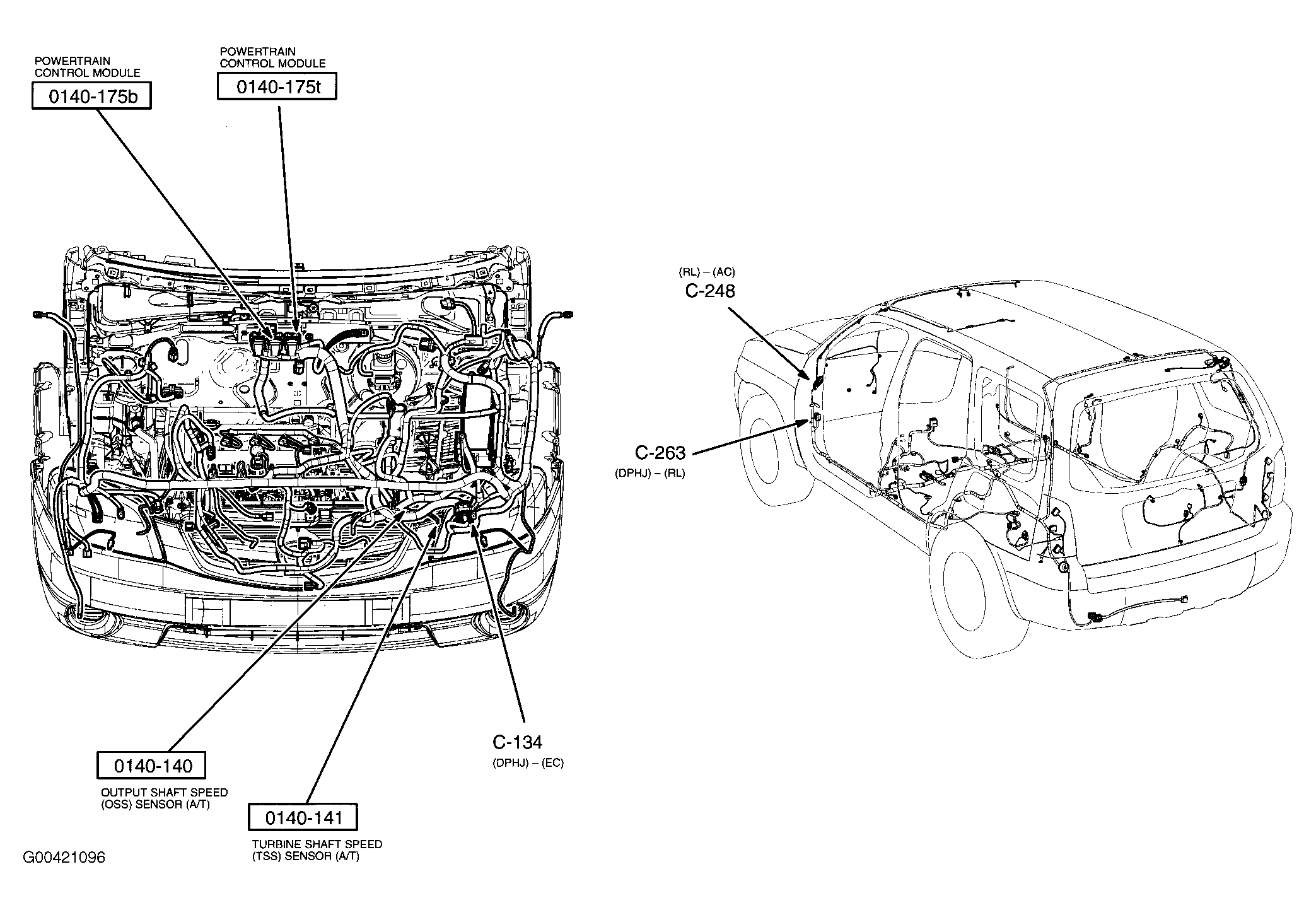

Fig 7: Left Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.

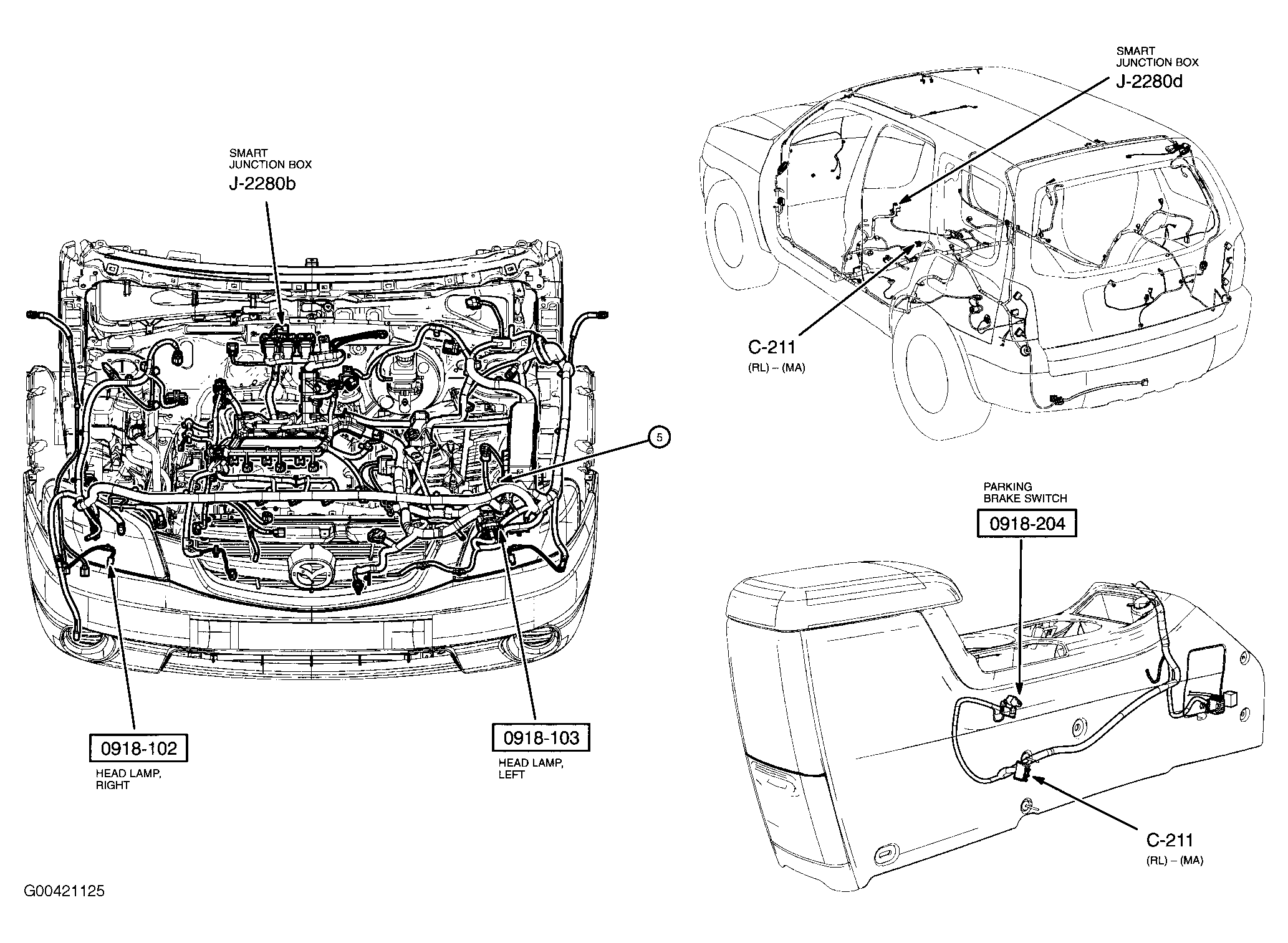

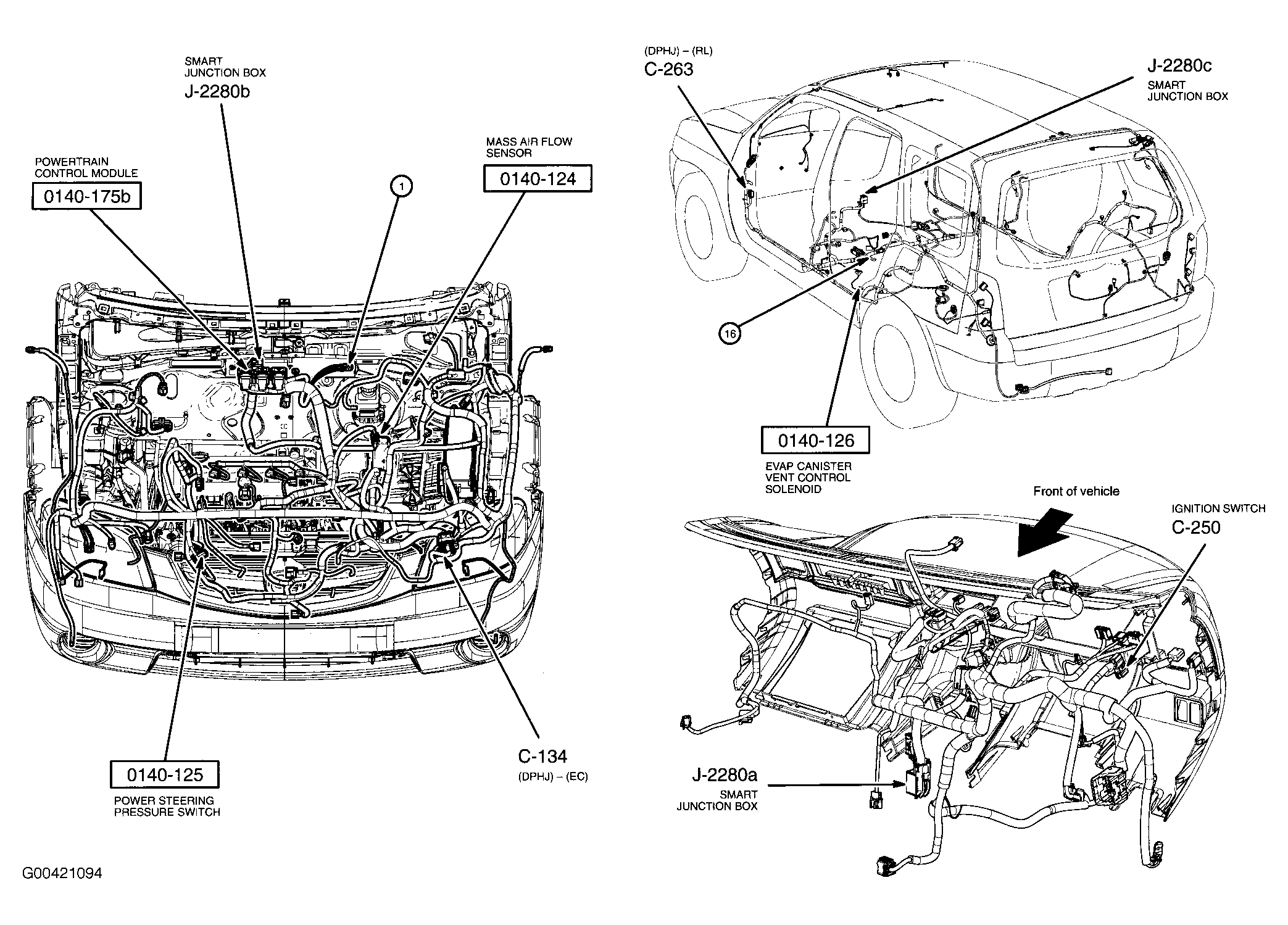

Fig 8: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.

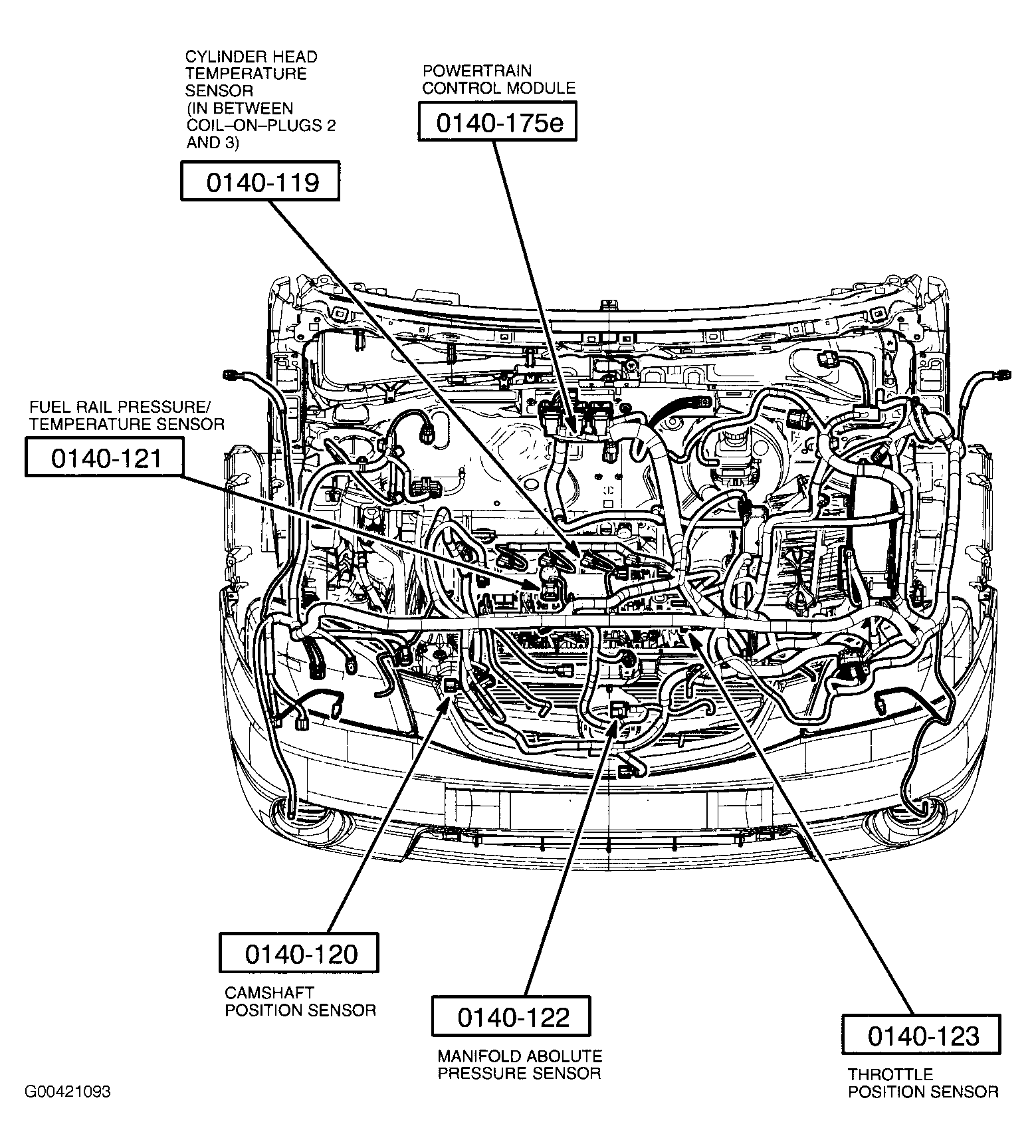

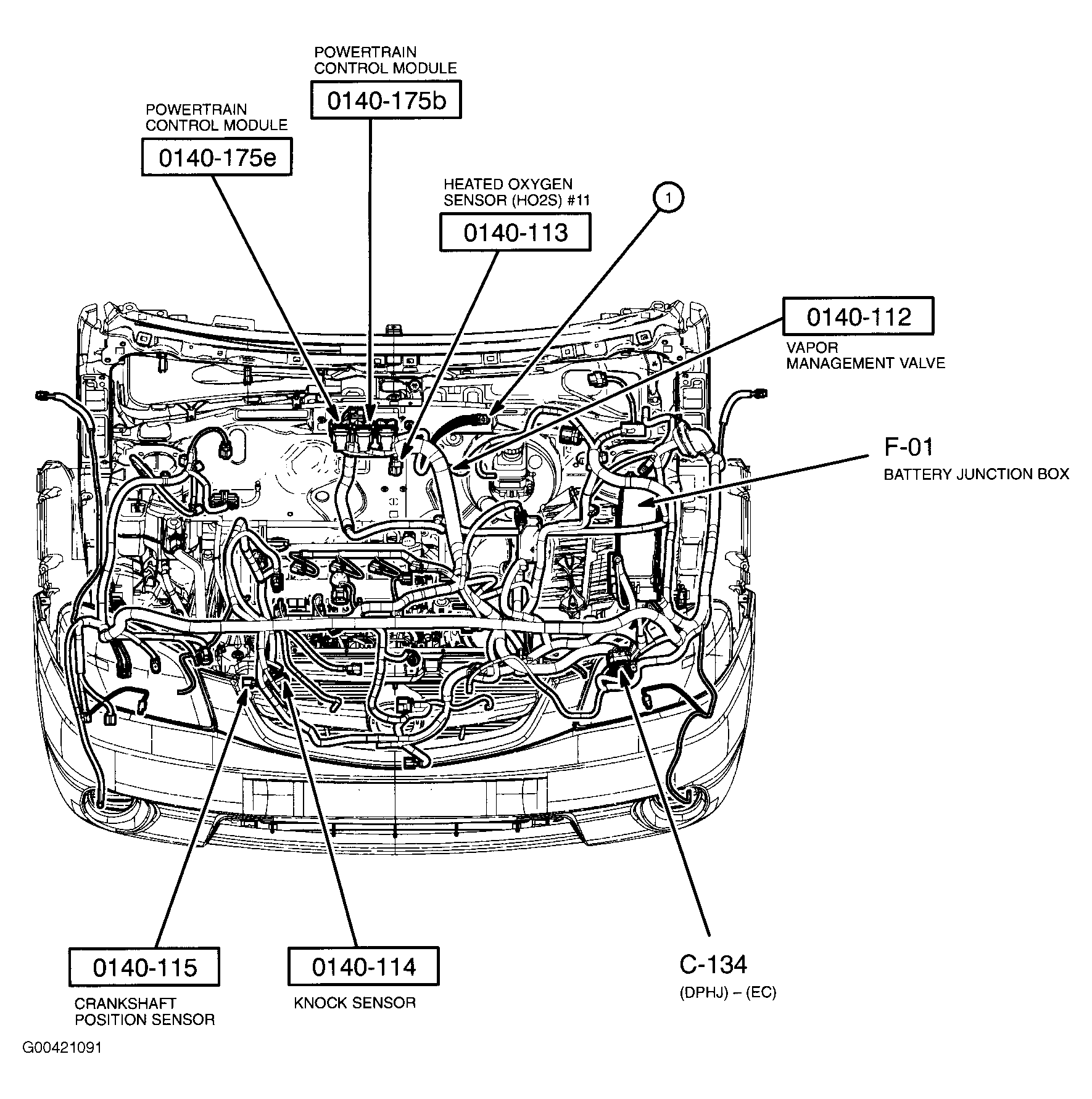

Fig 9: Engine Compartment (2.3L)
Courtesy of MAZDA MOTORS CORP.

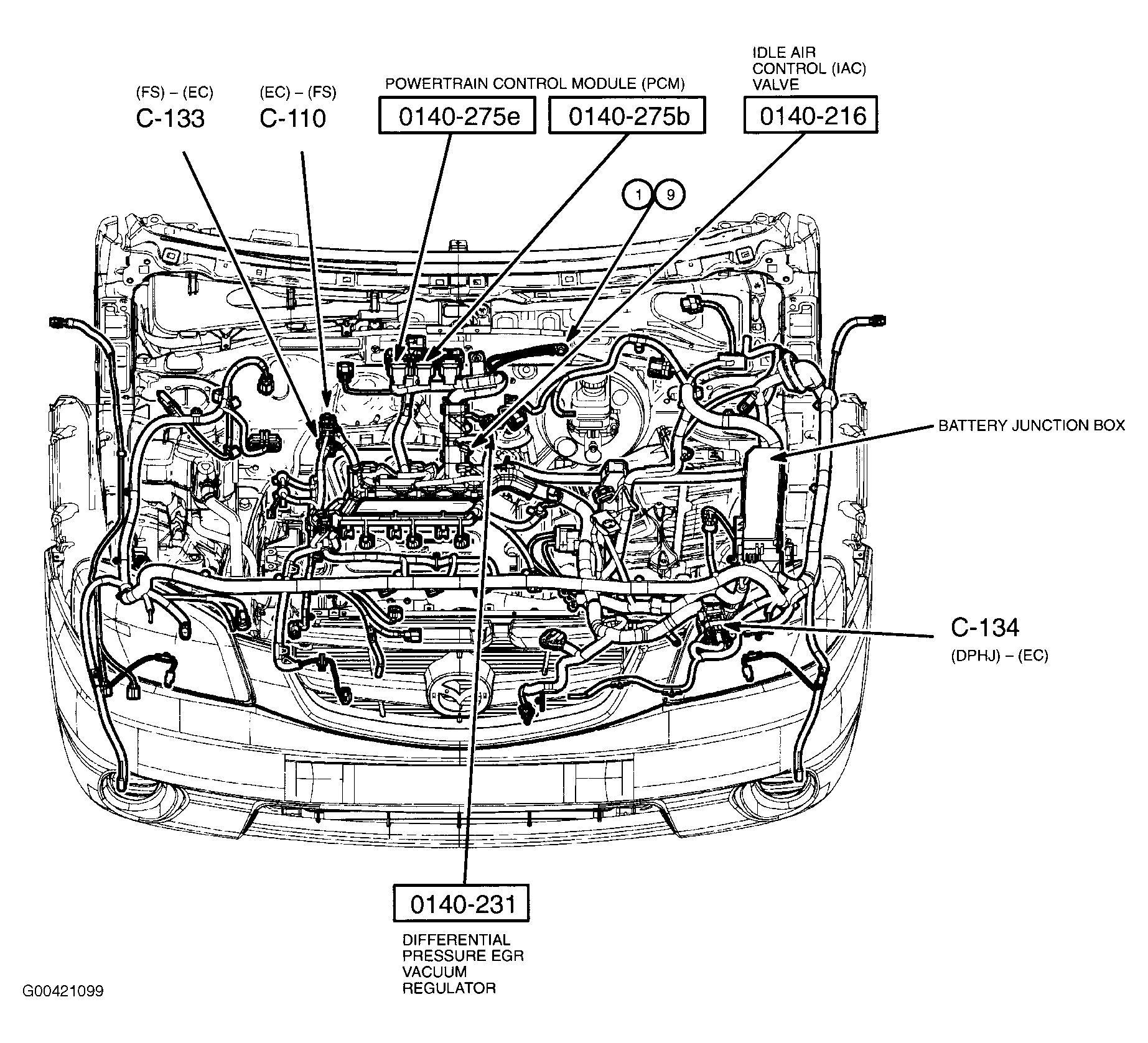

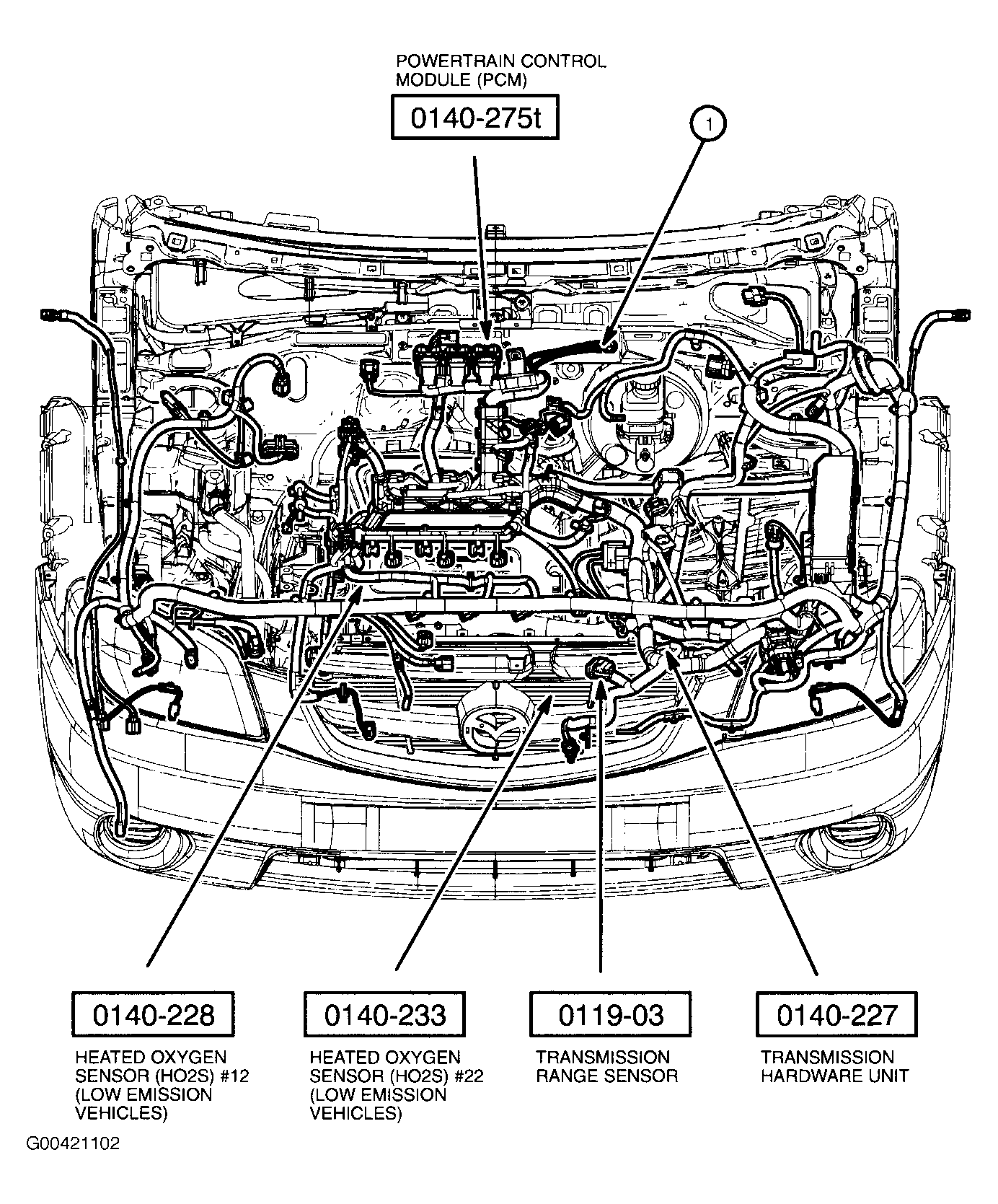

Fig 10: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.

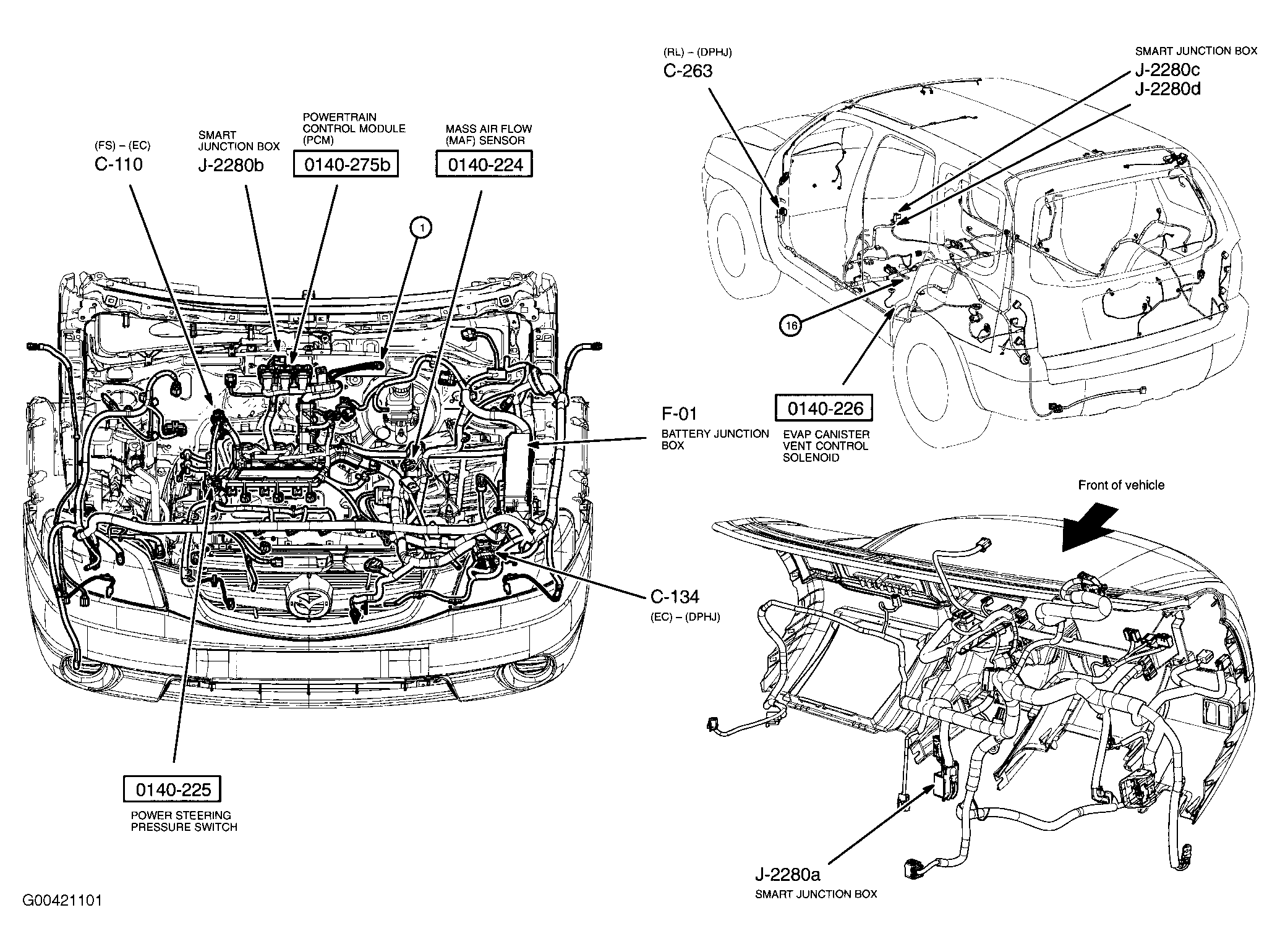

Fig 11: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.

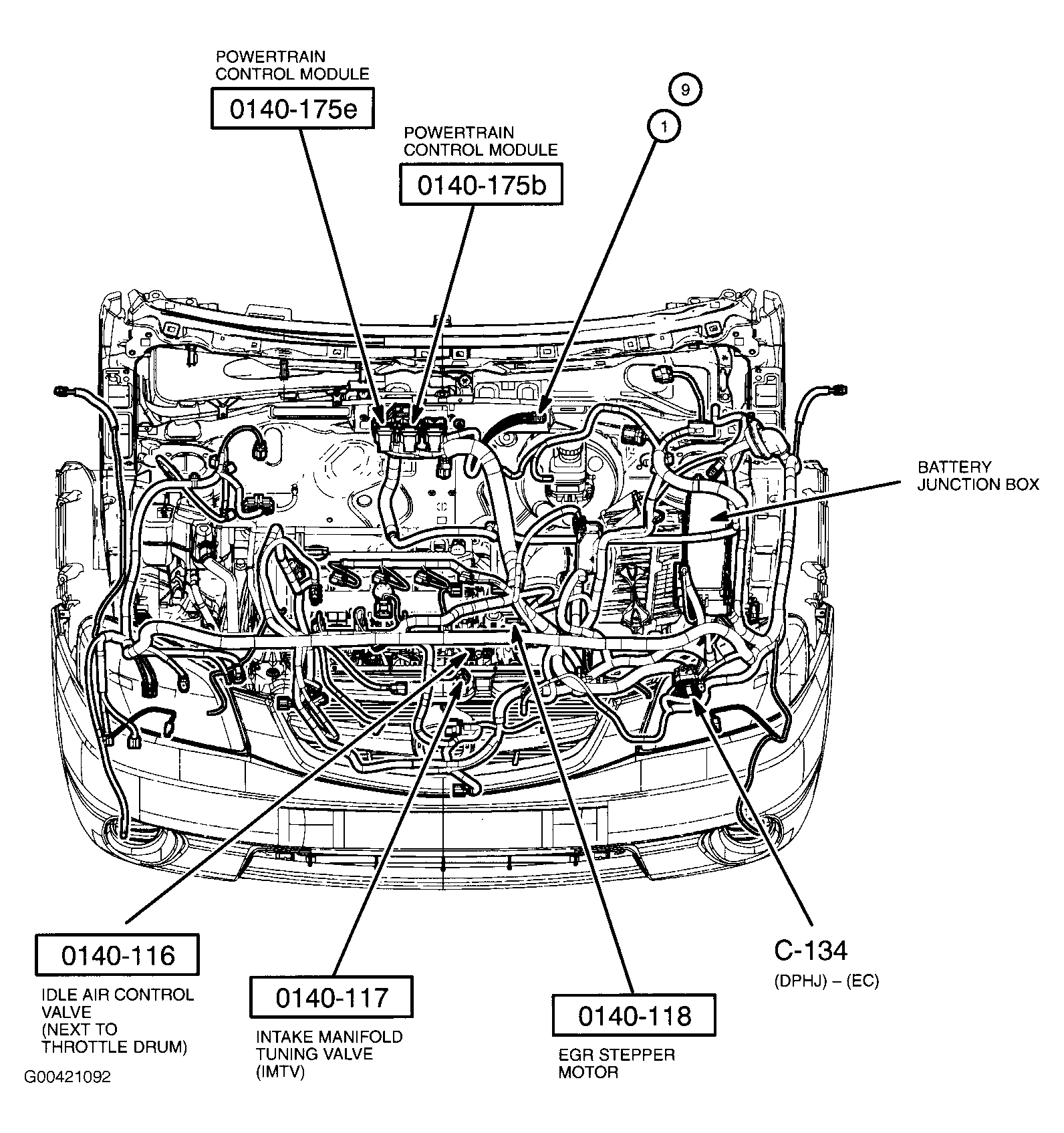

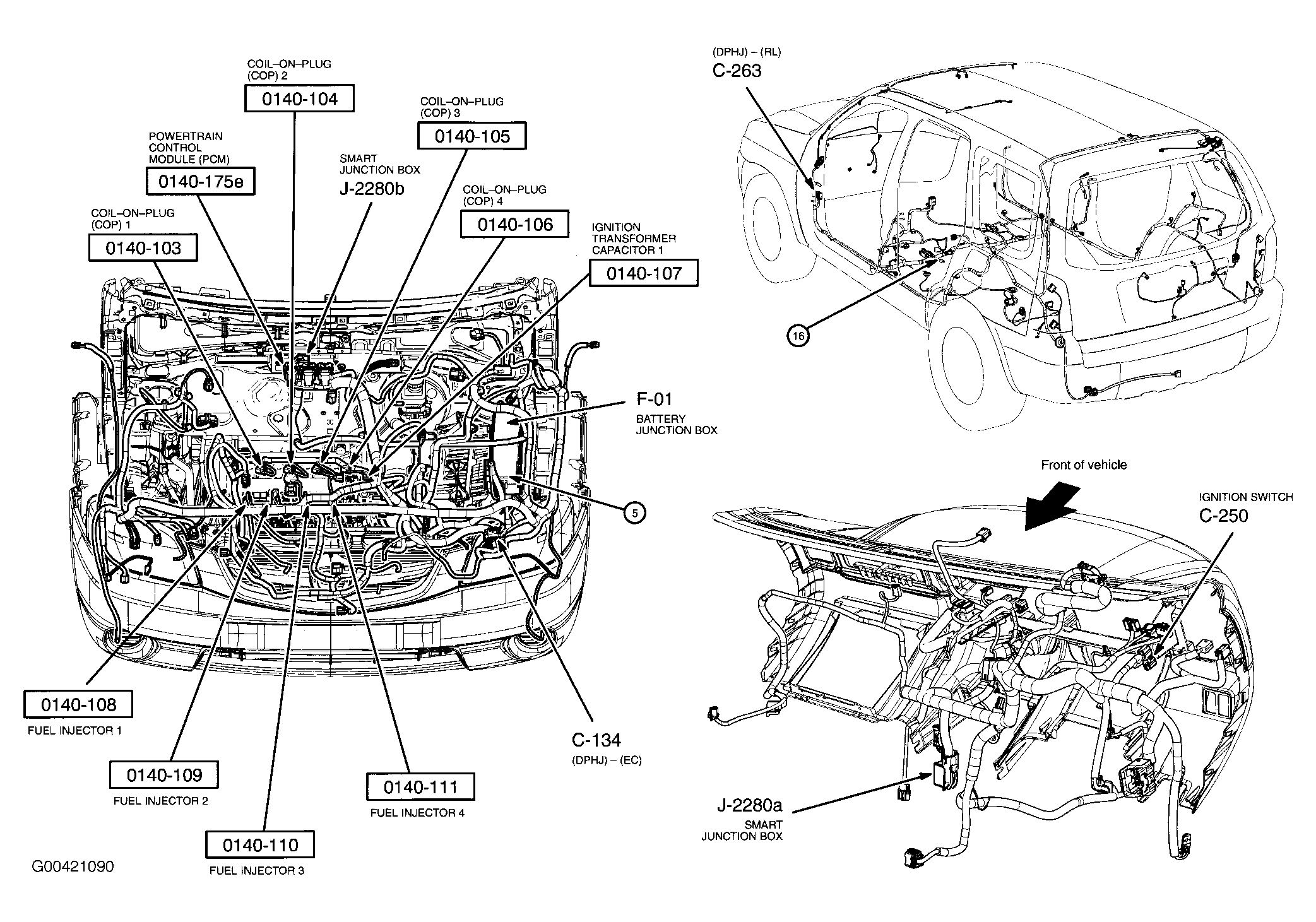

Fig 12: Engine Compartment (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 13: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 14: Vehicle Overview (3.0L) (ATX)
Courtesy of MAZDA MOTORS CORP.

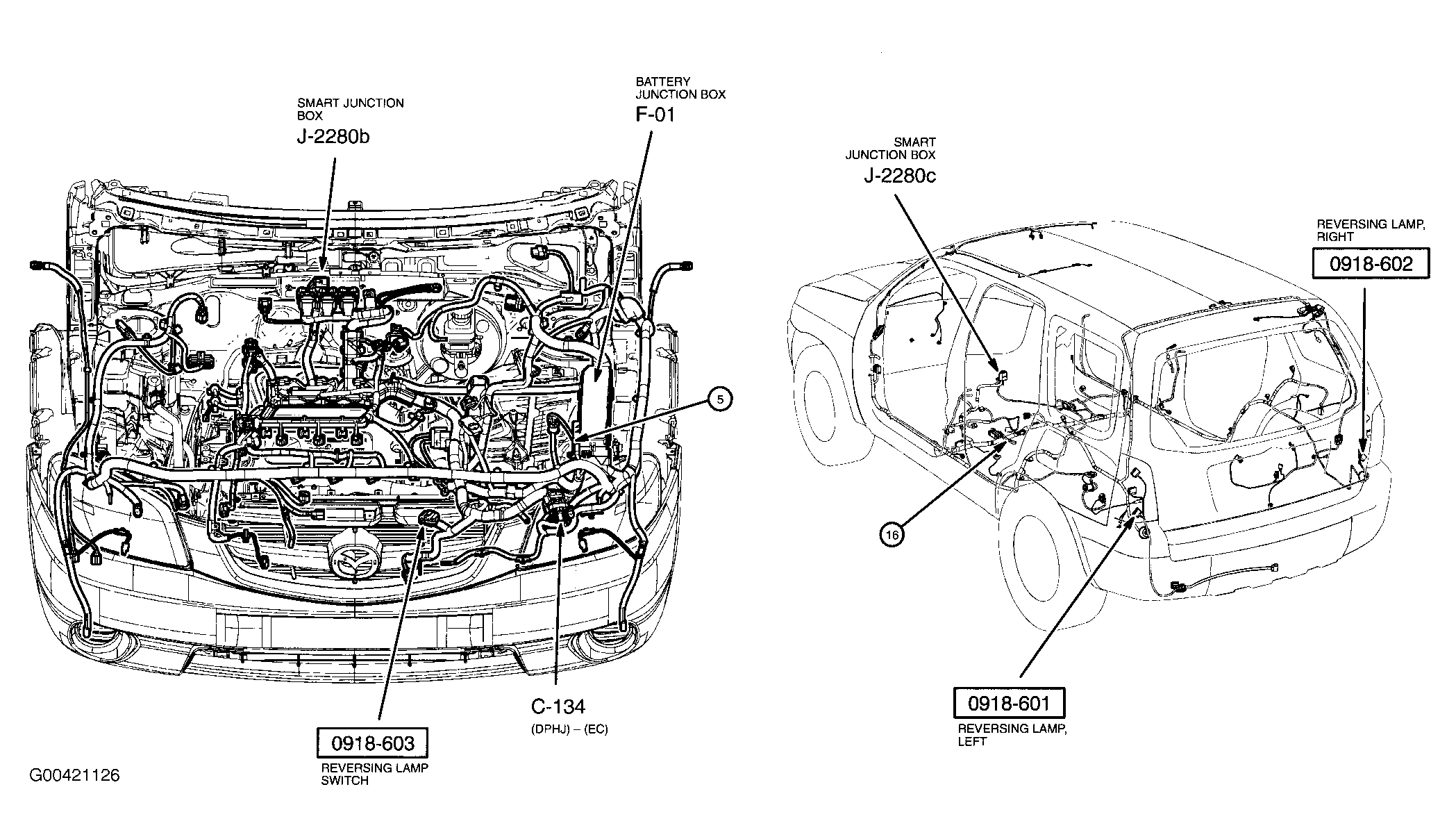

Fig 15: Vehicle Overview (3.0L) (MTX)

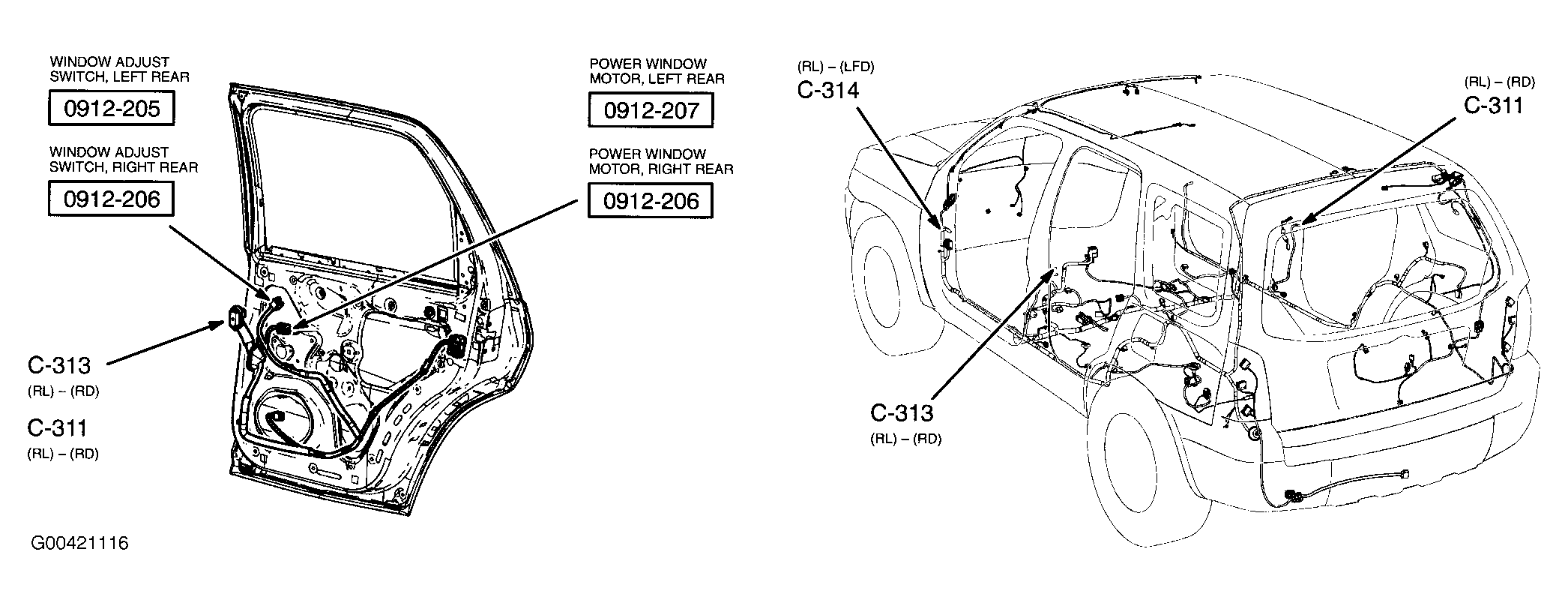

Courtesy of MAZDA MOTORS CORP.

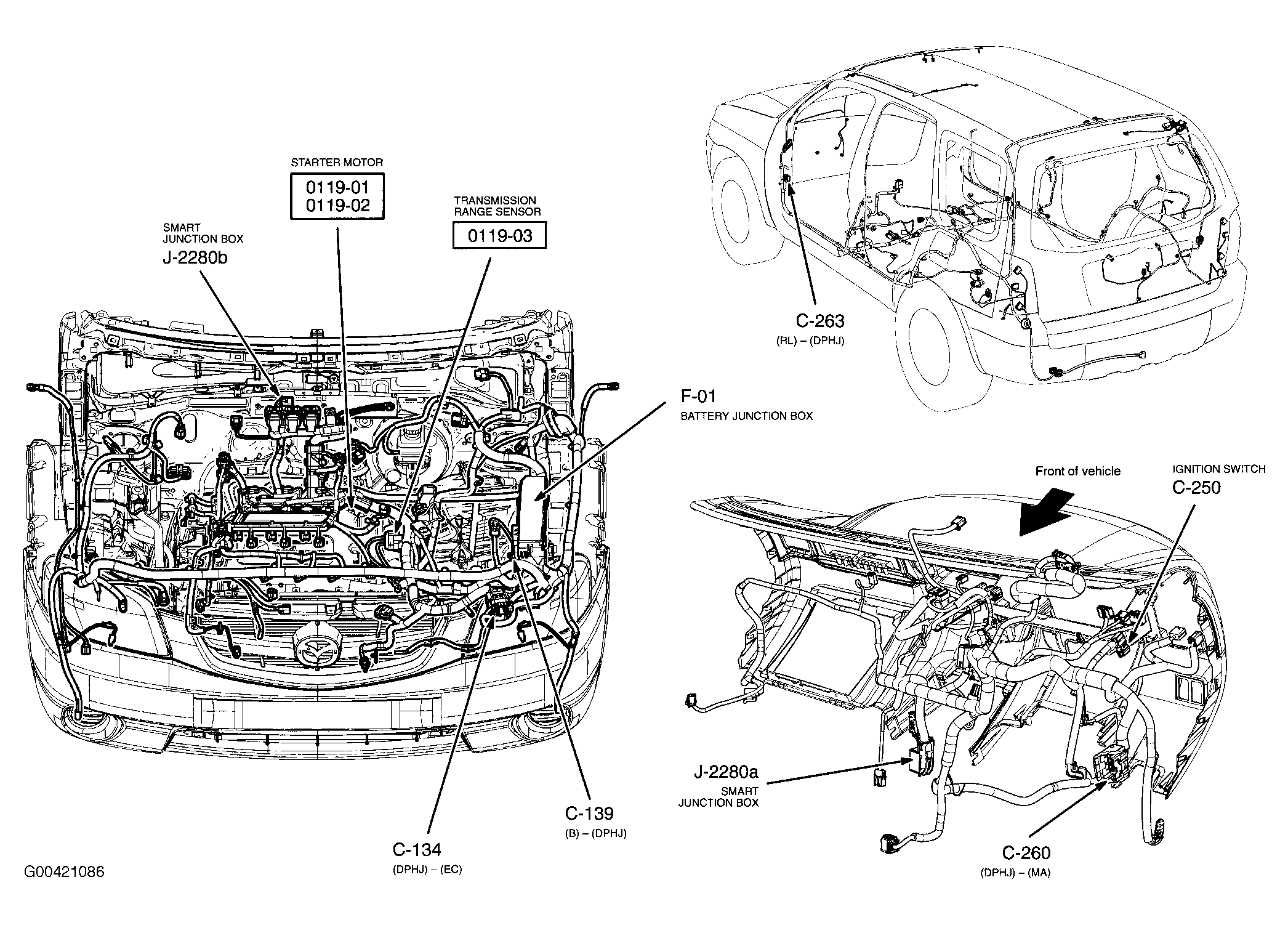

Fig 16: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 17: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 18: Vehicle Overview (2.3L)
Courtesy of MAZDA MOTORS CORP.

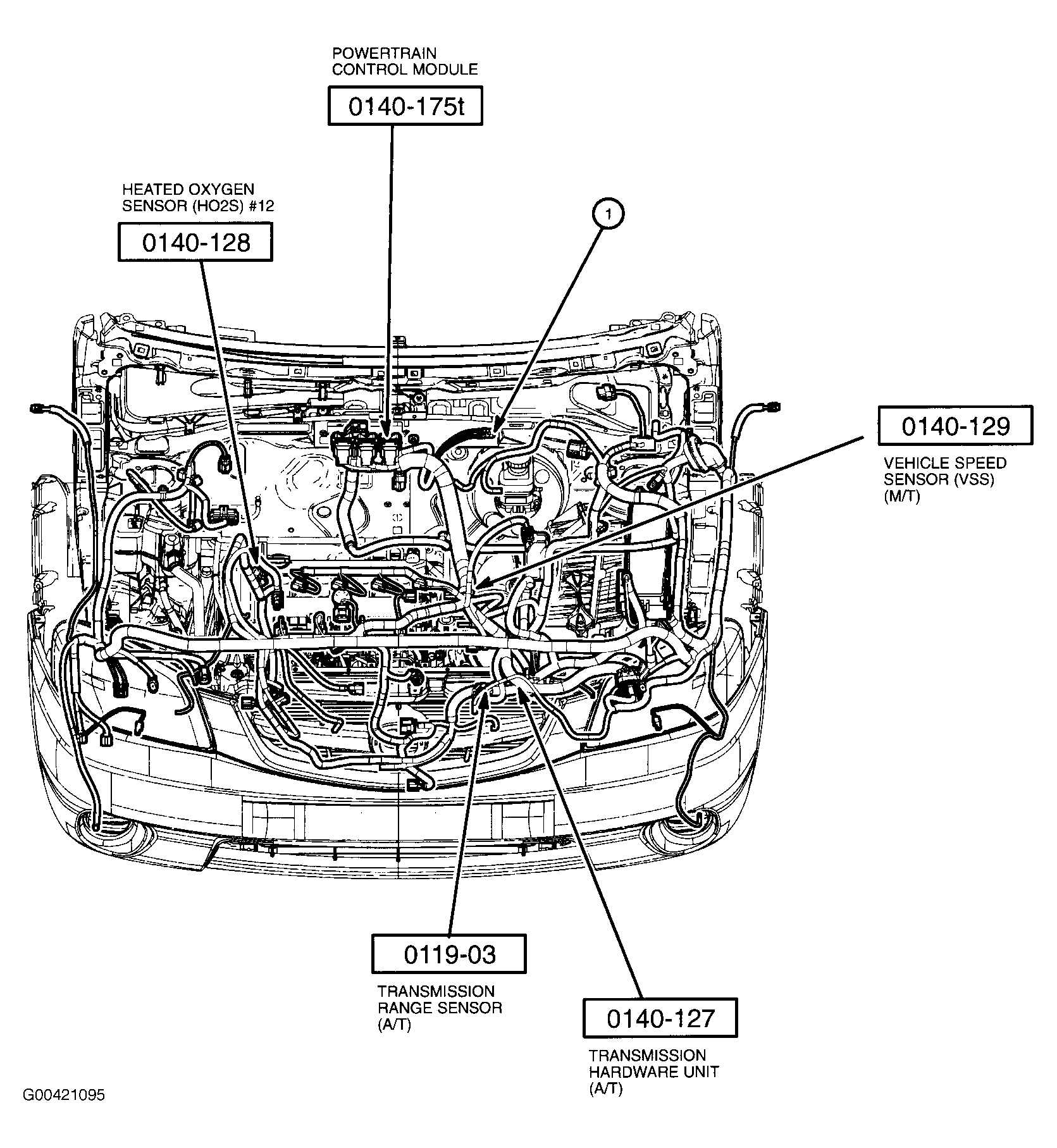

Fig 19: Engine Compartment (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 20: Engine Compartment (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 21: Engine Compartment (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 22: Vehicle Overview (2.3L)

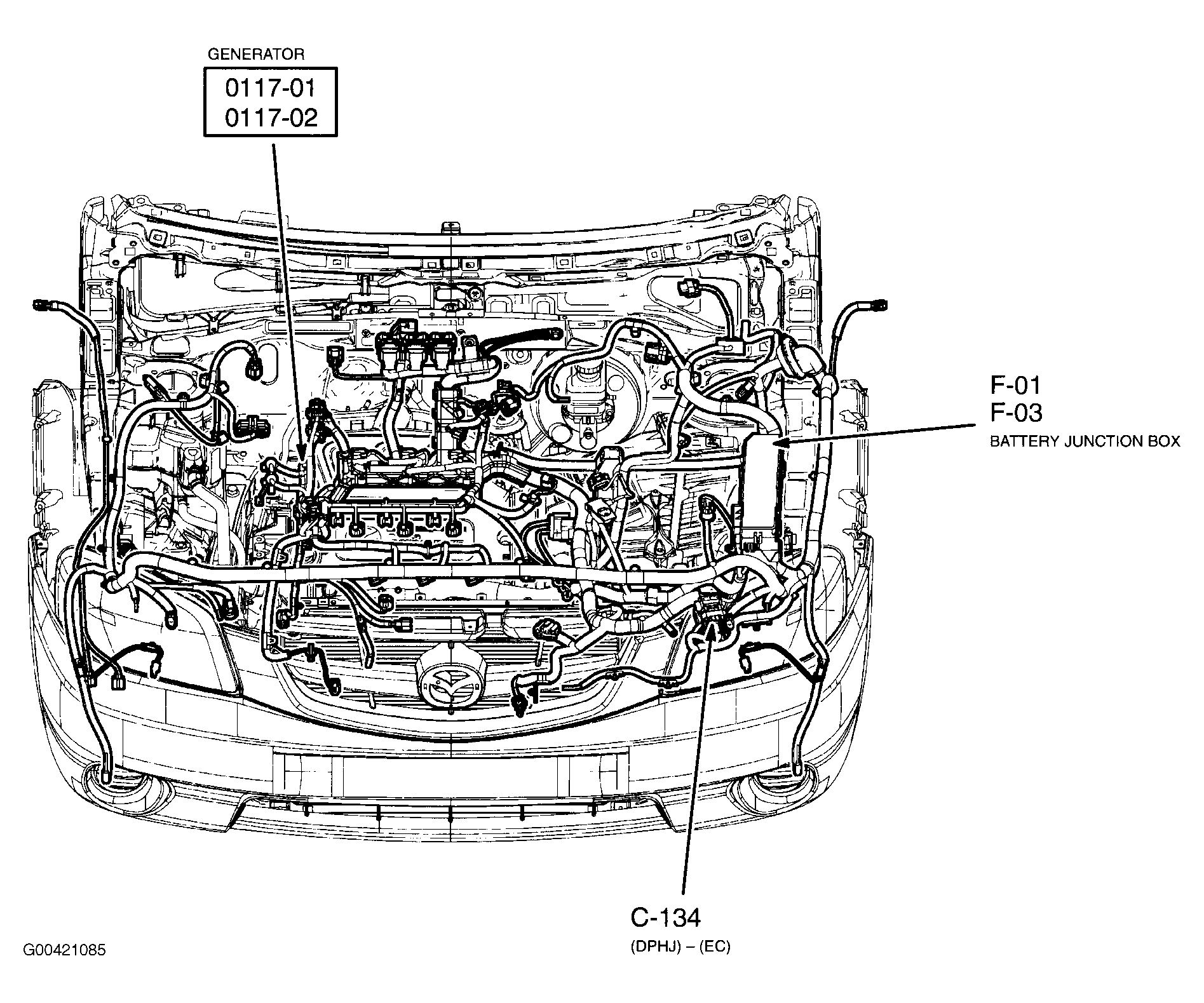

Courtesy of MAZDA MOTORS CORP.
Fig 23: Engine Compartment (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 24: Vehicle Overview (2.3L)
Courtesy of MAZDA MOTORS CORP.
Fig 25: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 26: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 27: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 28: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 29: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 30: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 31: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 32: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 33: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.

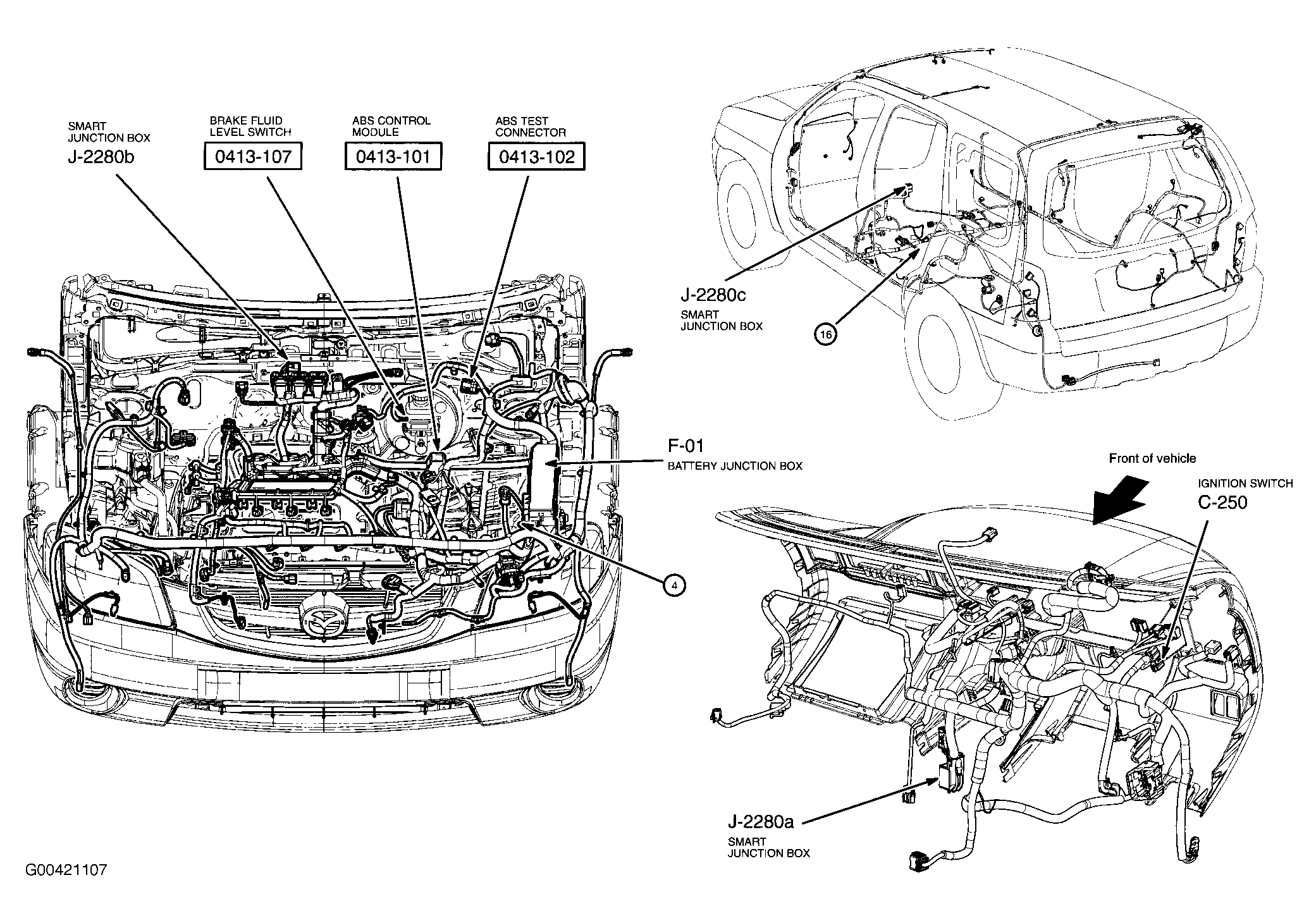

Fig 34: Antilock Brake System Overview
Courtesy of MAZDA MOTORS CORP.
Fig 35: Antilock Brake System Overview
Courtesy of MAZDA MOTORS CORP.

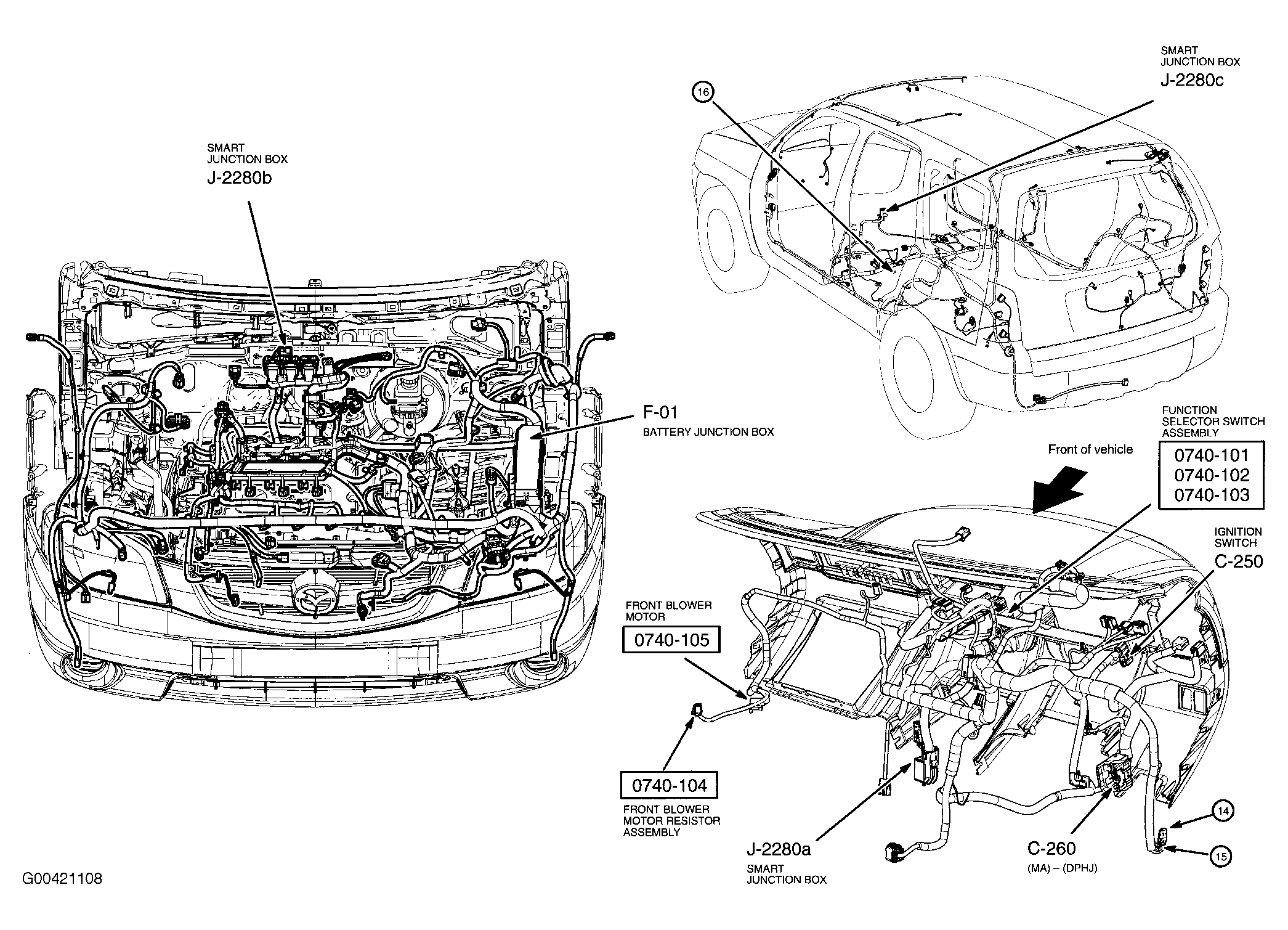

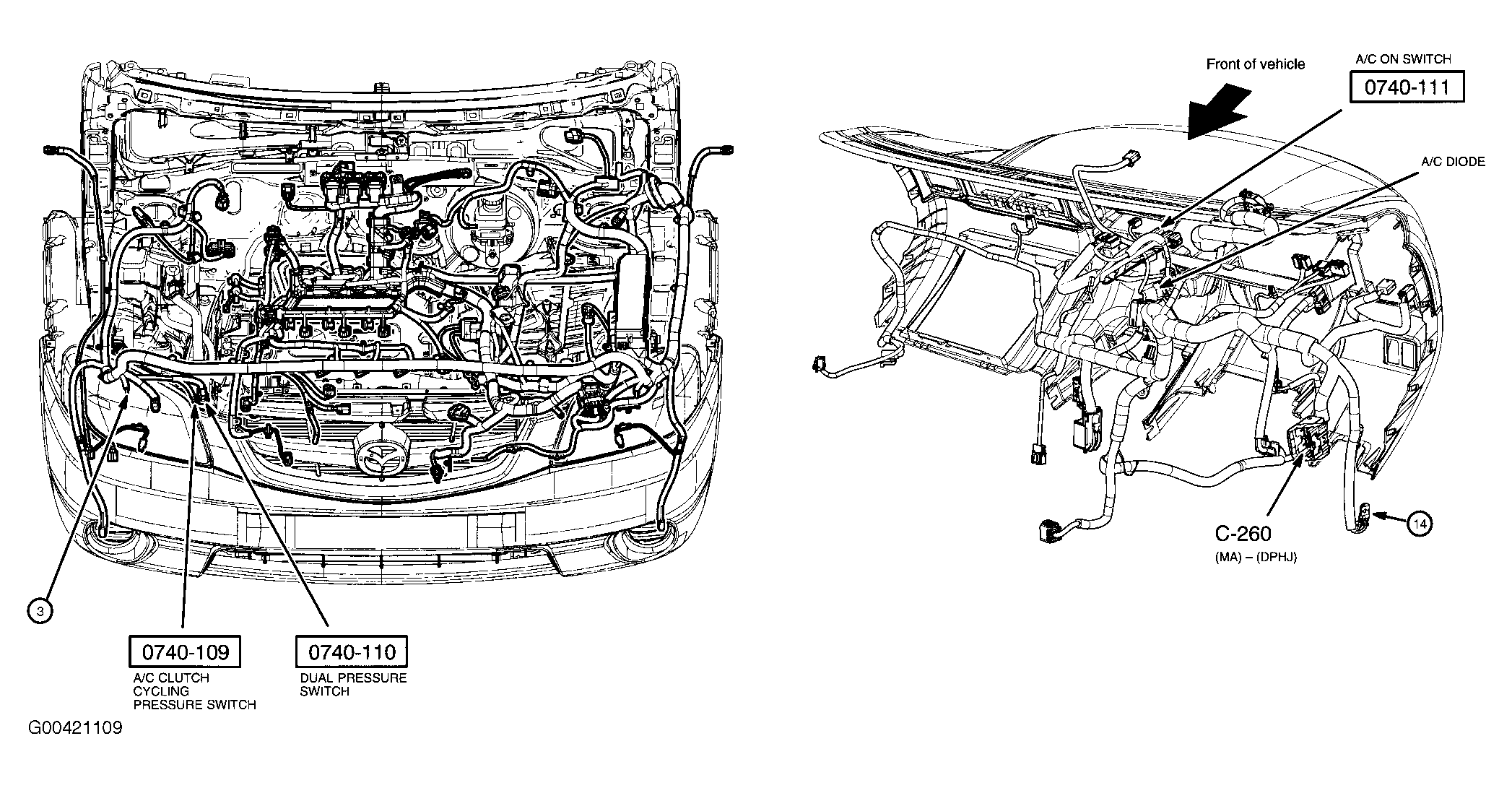

Fig 36: HVAC Overview
Courtesy of MAZDA MOTORS CORP.
Fig 37: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 38: HVAC Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.

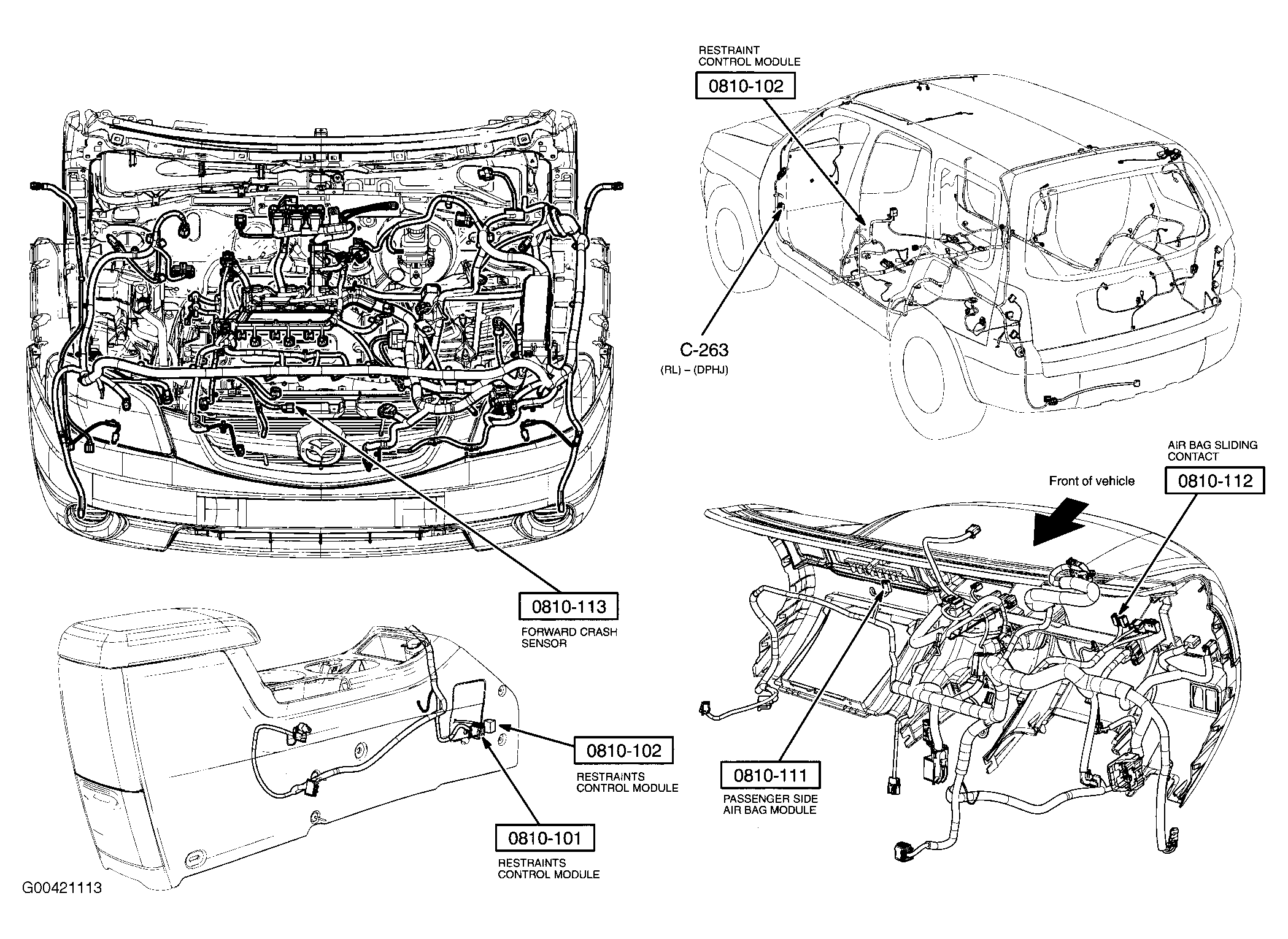

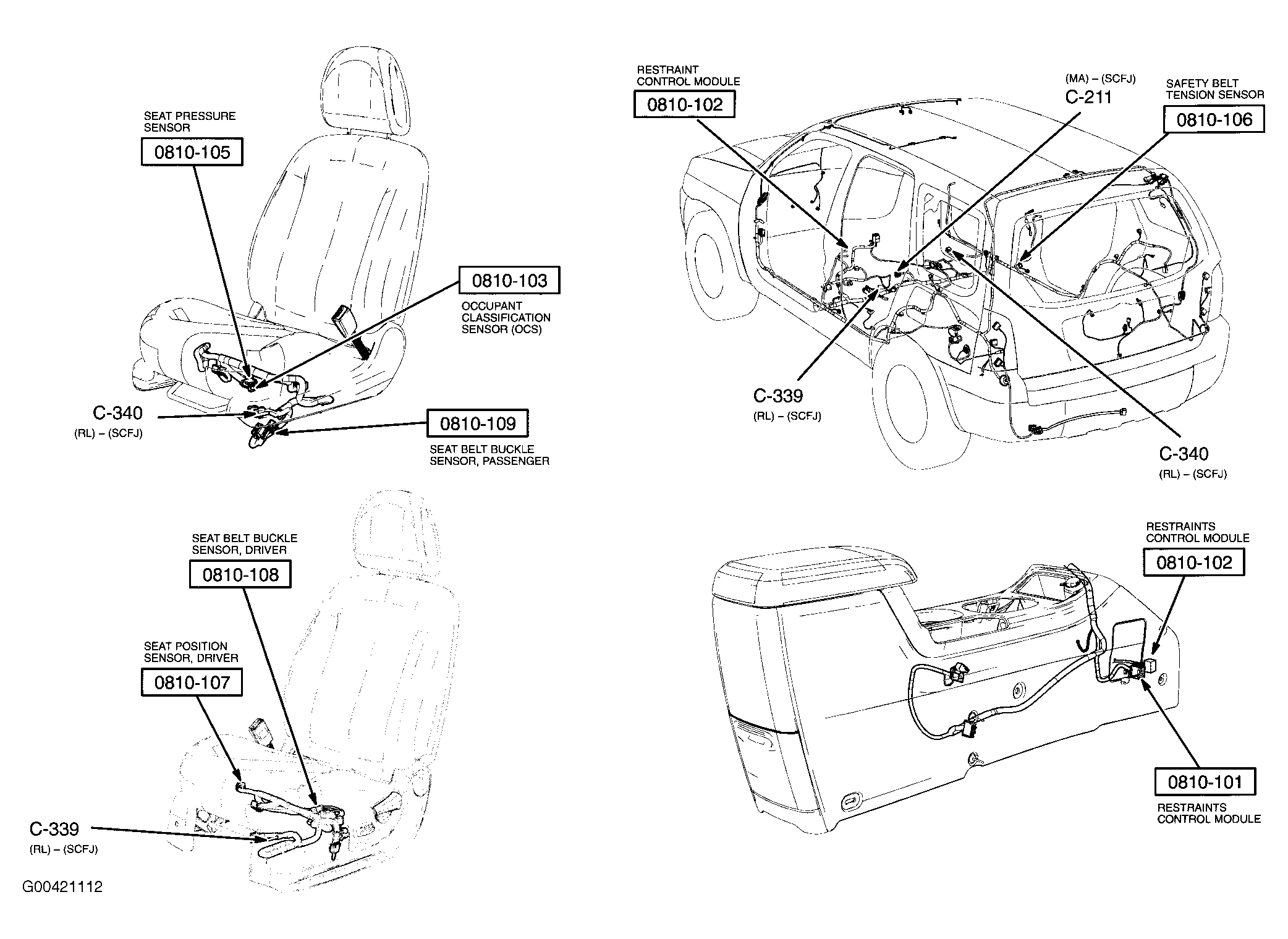

Fig 39: Air Bag System Overview
Courtesy of MAZDA MOTORS CORP.
Fig 40: Air Bag System Overview
Courtesy of MAZDA MOTORS CORP.
Fig 41: Air Bag System Overview
Courtesy of MAZDA MOTORS CORP.
Fig 42: Air Bag System Overview
Courtesy of MAZDA MOTORS CORP.
Fig 43: Power Window System Overview
Courtesy of MAZDA MOTORS CORP.

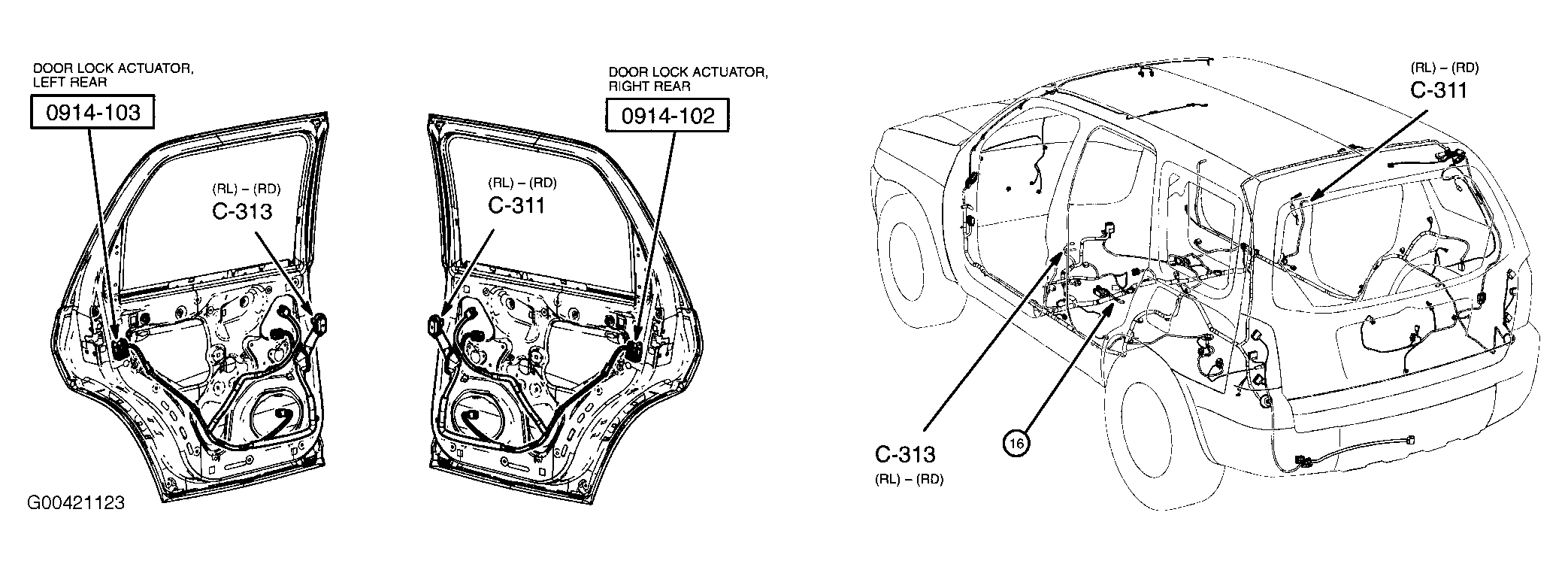

Fig 44: Rear Door Assembly
Courtesy of MAZDA MOTORS CORP.

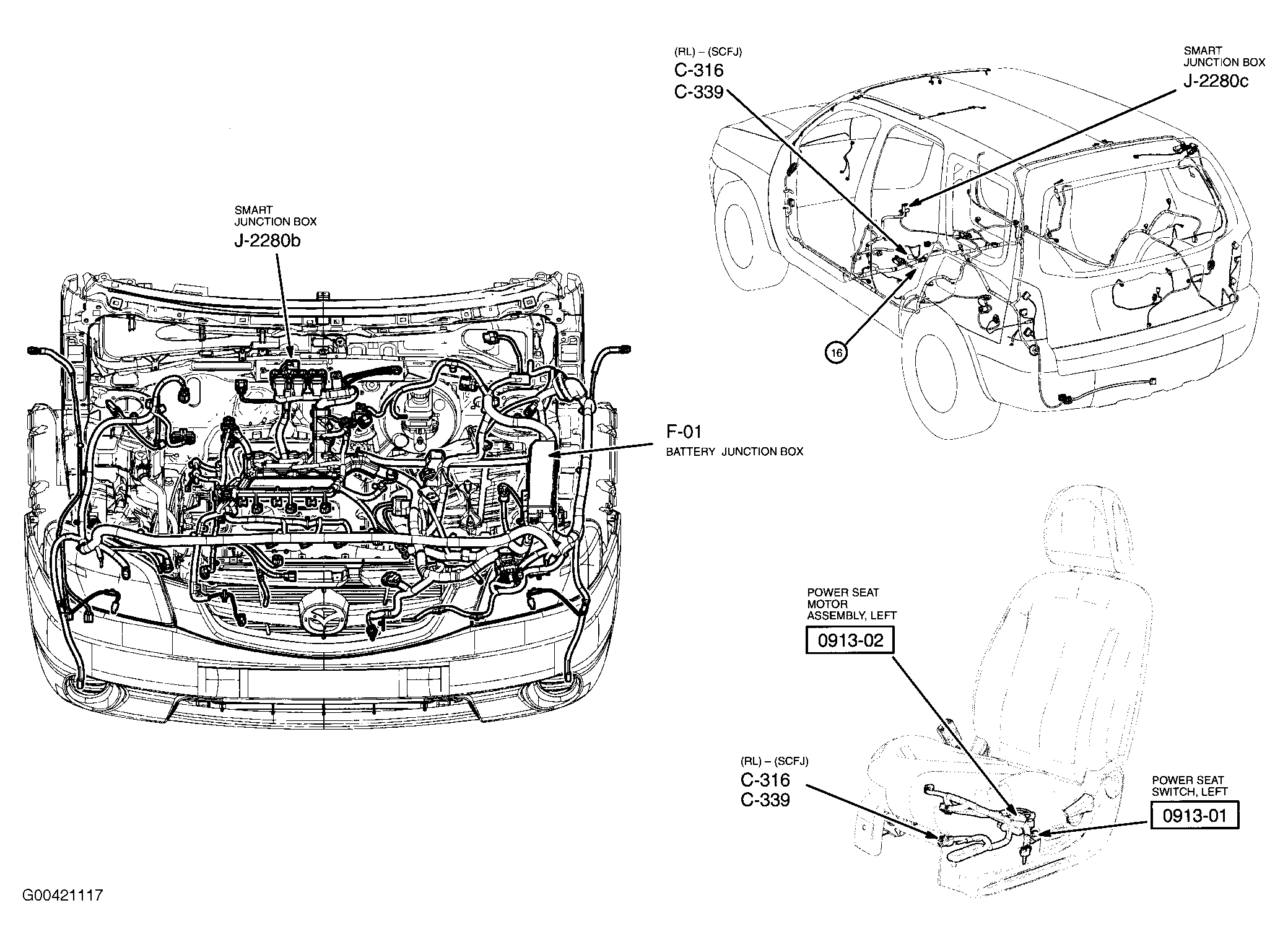

Fig 45: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 46: Front Seat (Left/Right)
Courtesy of MAZDA MOTORS CORP.
Fig 47: Rear Door Assembly
Courtesy of MAZDA MOTORS CORP.
Fig 48: Front Door Assembly
Courtesy of MAZDA MOTORS CORP.

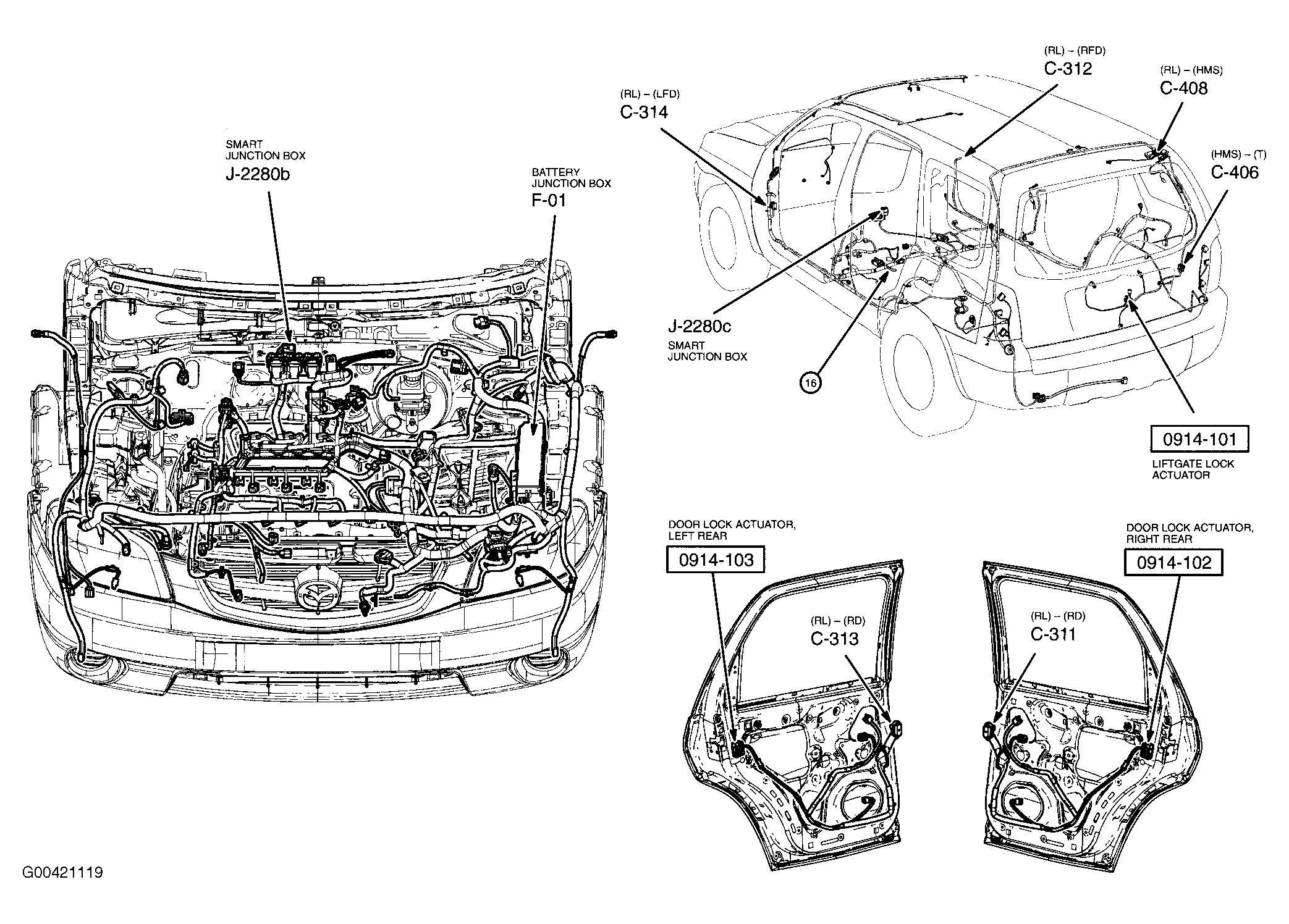

Fig 49: Vehicle Overview (3.0L)
Courtesy of MAZDA MOTORS CORP.

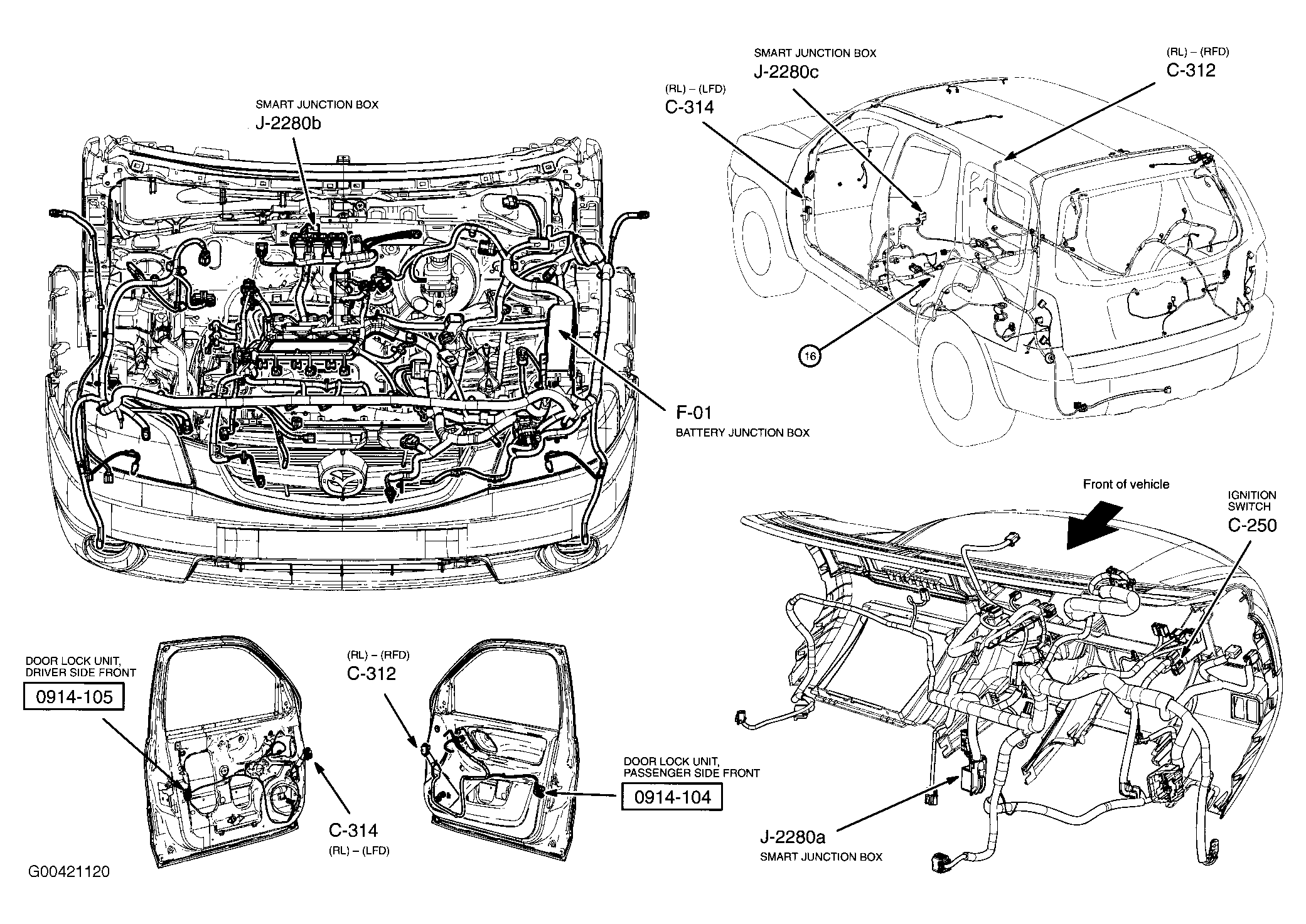

Fig 50: Security & Locks
Courtesy of MAZDA MOTORS CORP.
Fig 51: Security & Locks
Courtesy of MAZDA MOTORS CORP.
Fig 52: Sunroof Components
Courtesy of MAZDA MOTORS CORP.
Fig 53: Console Assembly
Courtesy of MAZDA MOTORS CORP.
Fig 54: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.
Fig 55: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.

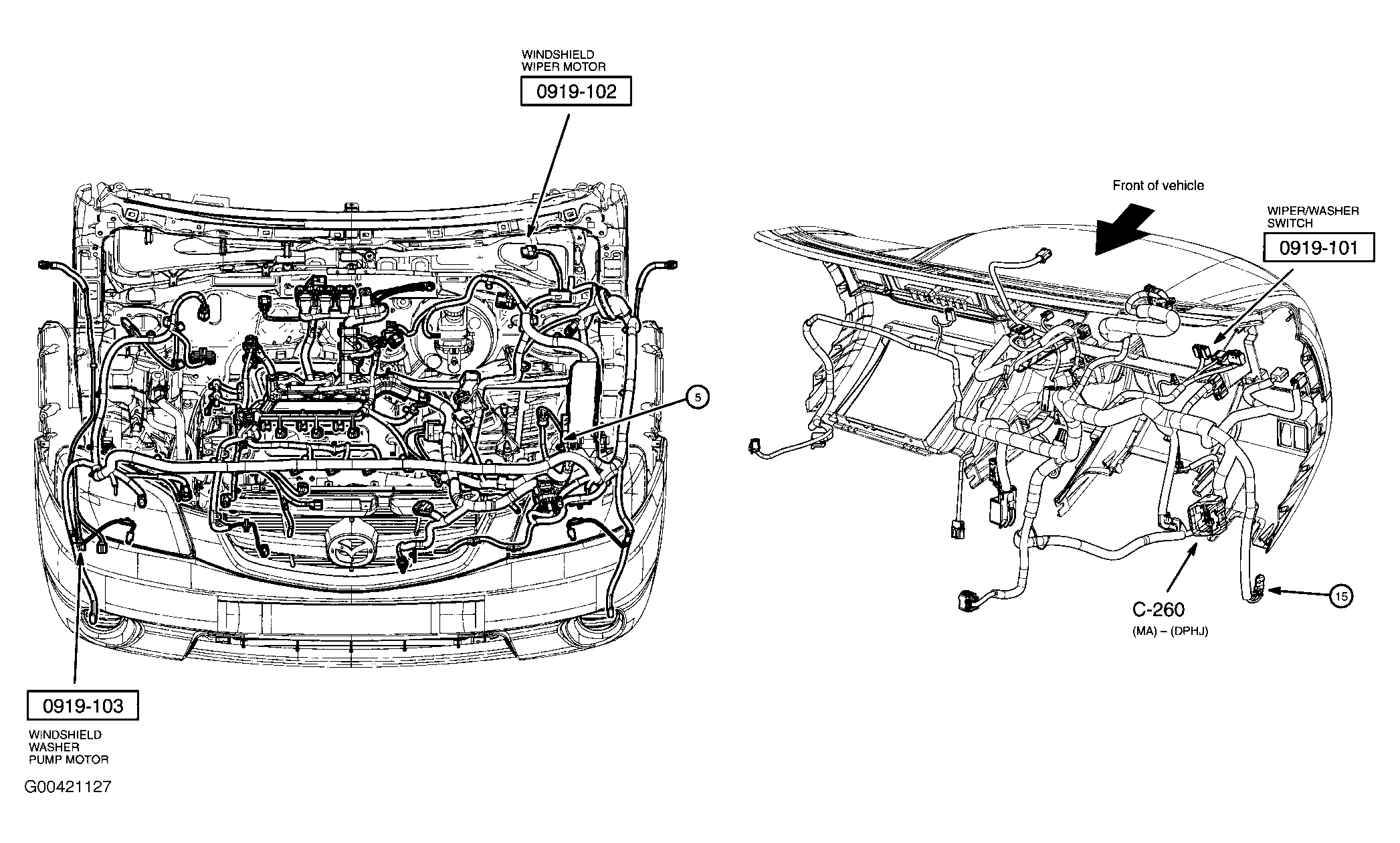

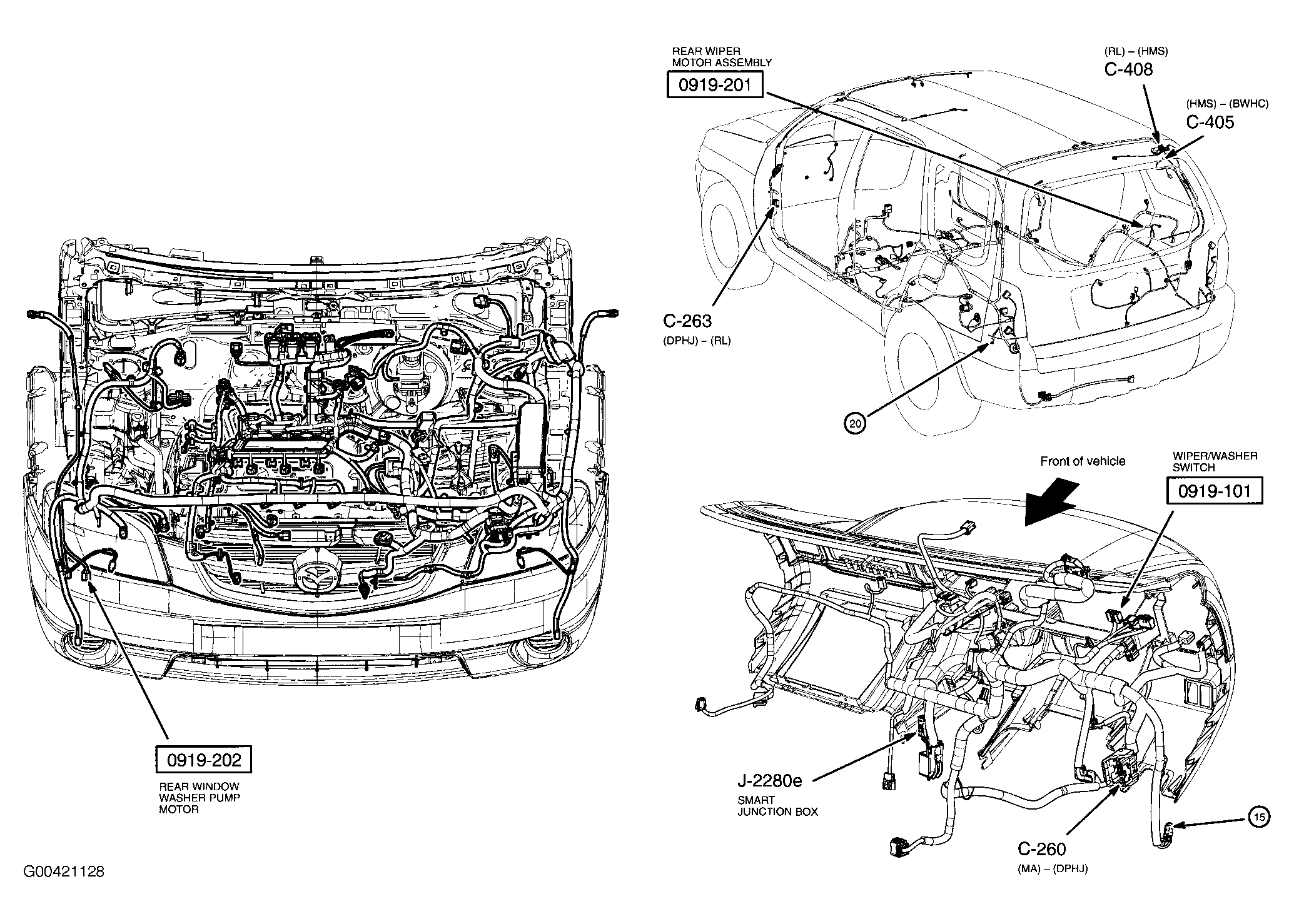

Fig 56: Wiper/Washer System
Courtesy of MAZDA MOTORS CORP.
Fig 57: Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 58: Engine Compartment (3.0L)
Courtesy of MAZDA MOTORS CORP.

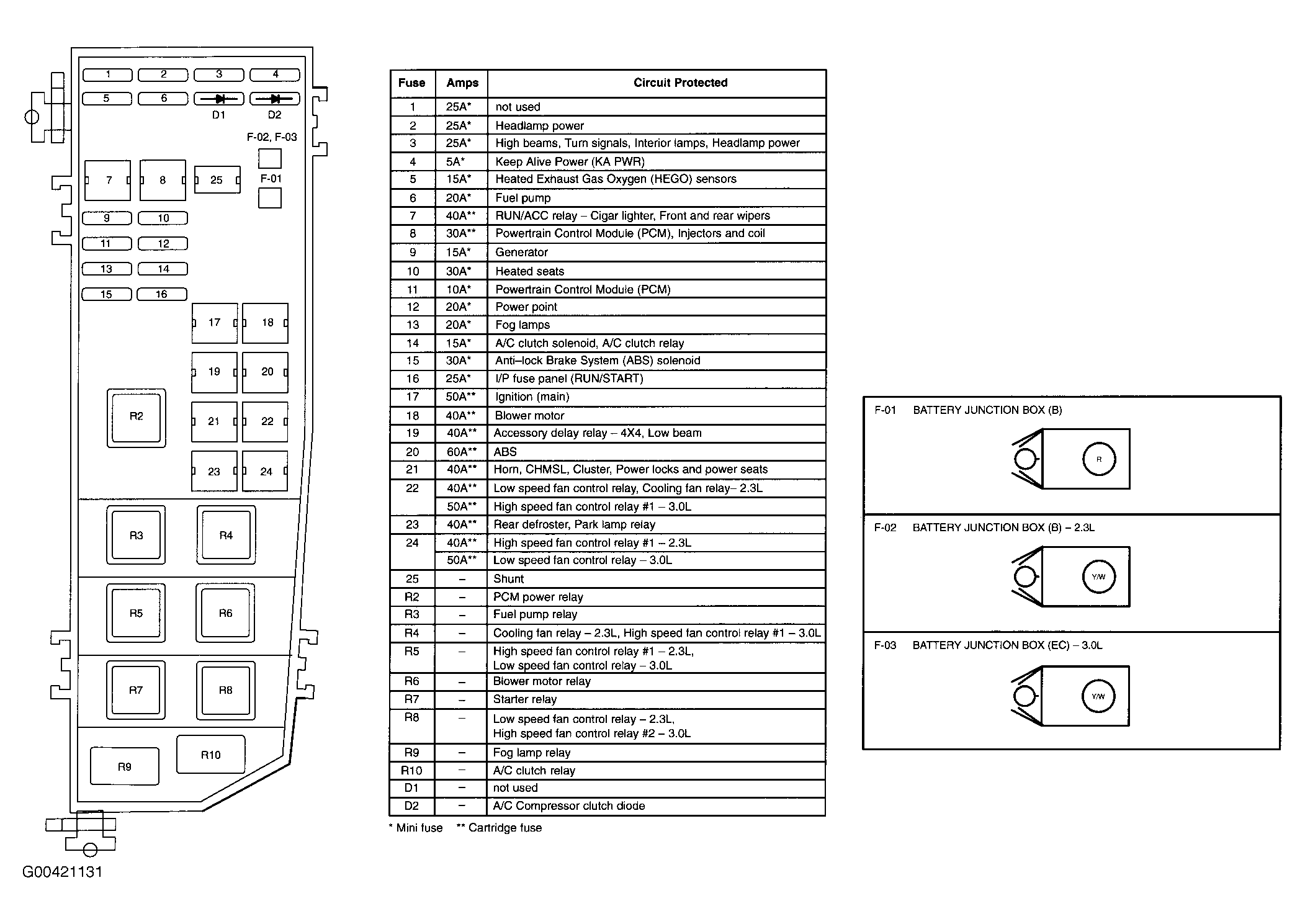

Fig 59: Battery Junction Box
Courtesy of MAZDA MOTORS CORP.

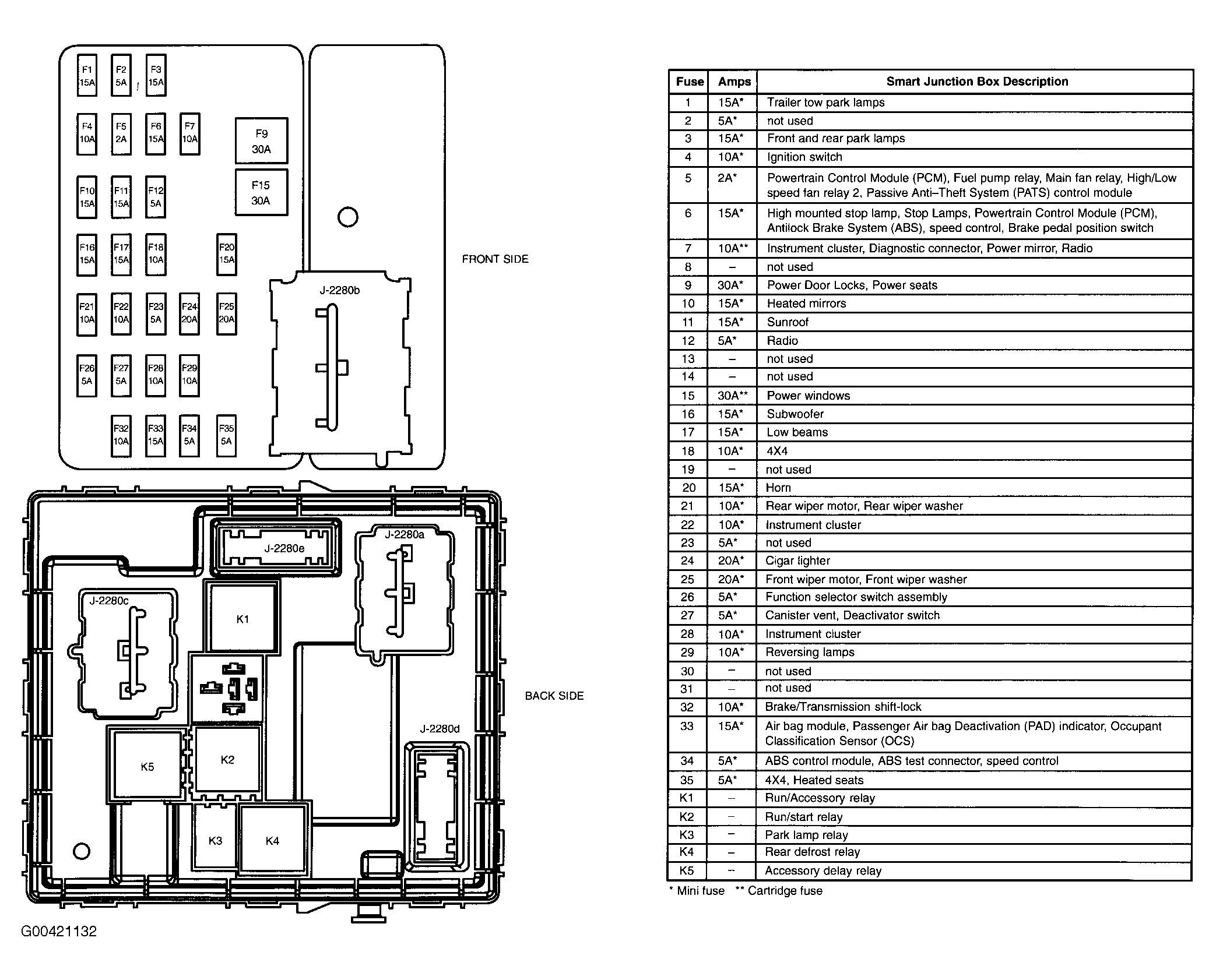

Fig 60: Smart Junction Box (SJB)
Courtesy of MAZDA MOTORS CORP.
