Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

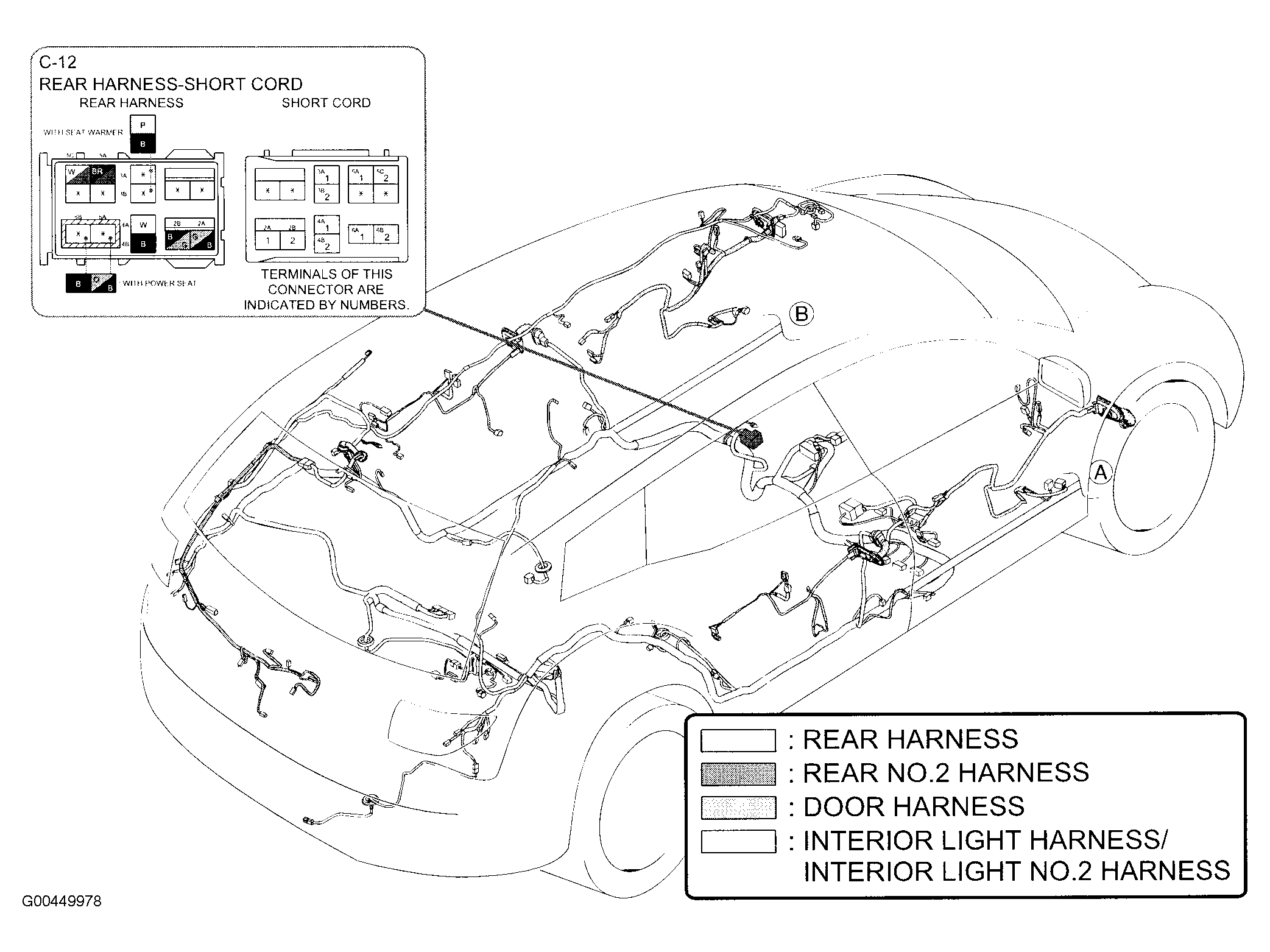

Fig 1: Right Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.

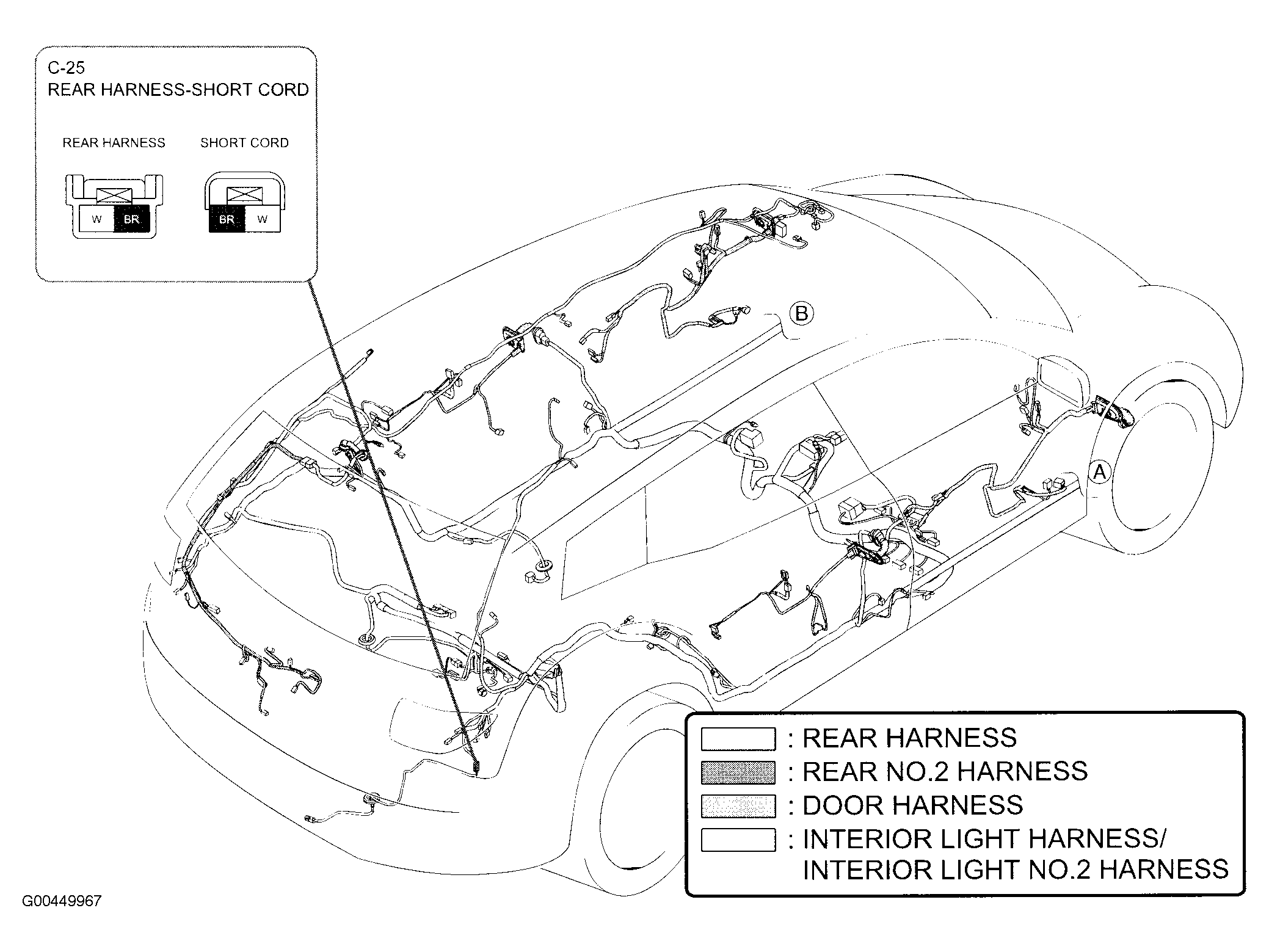

Fig 2: Right Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.

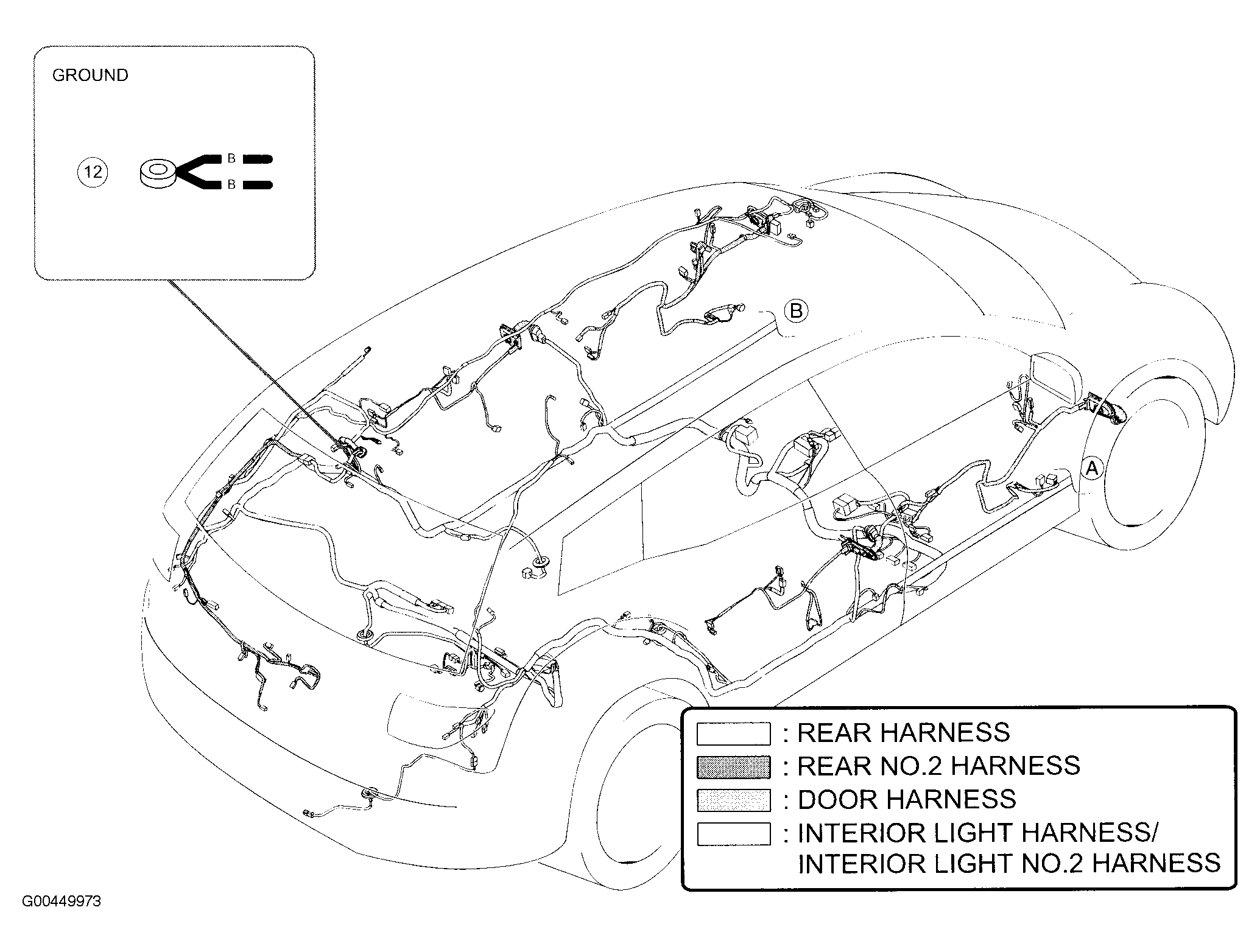

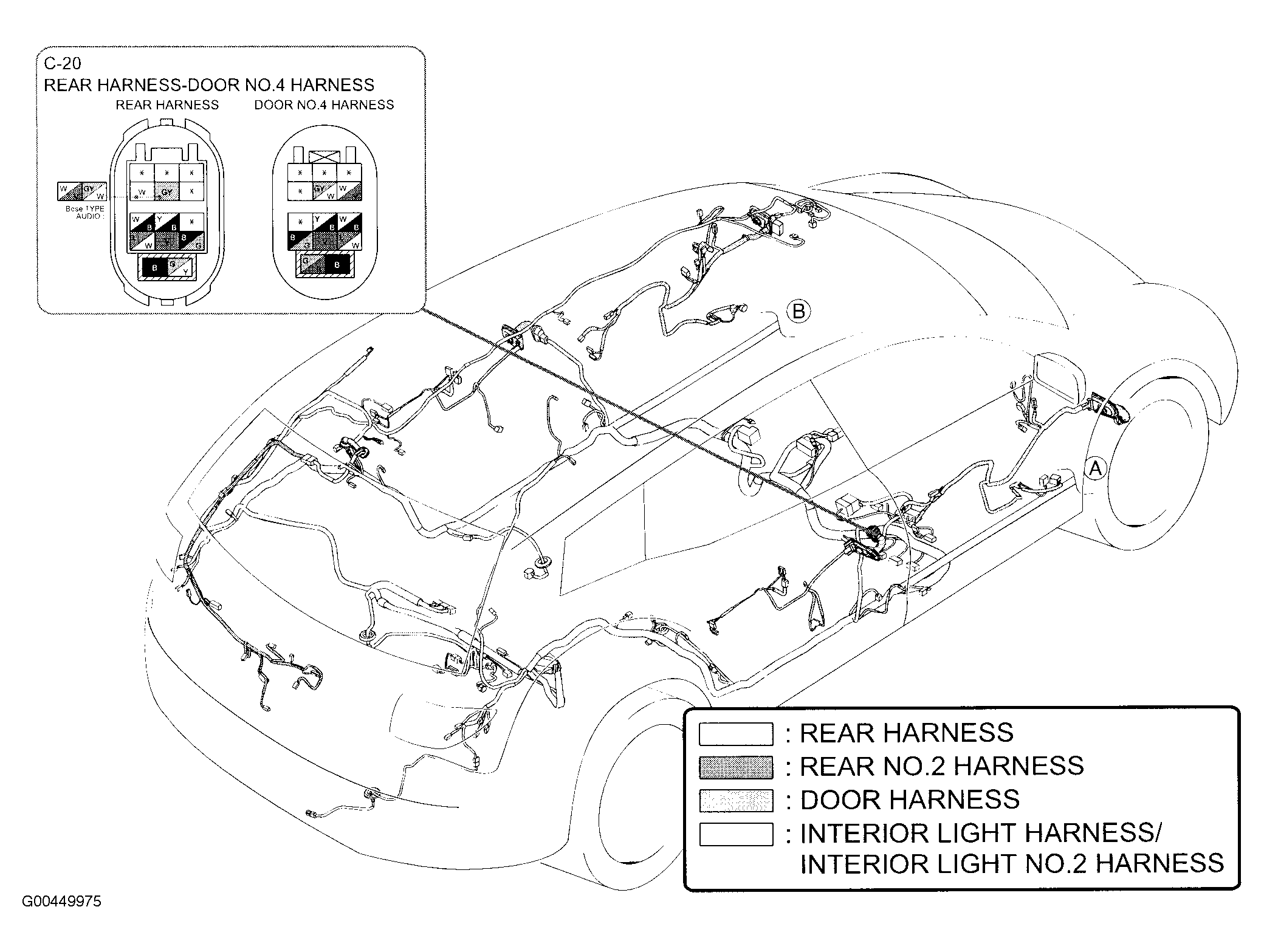

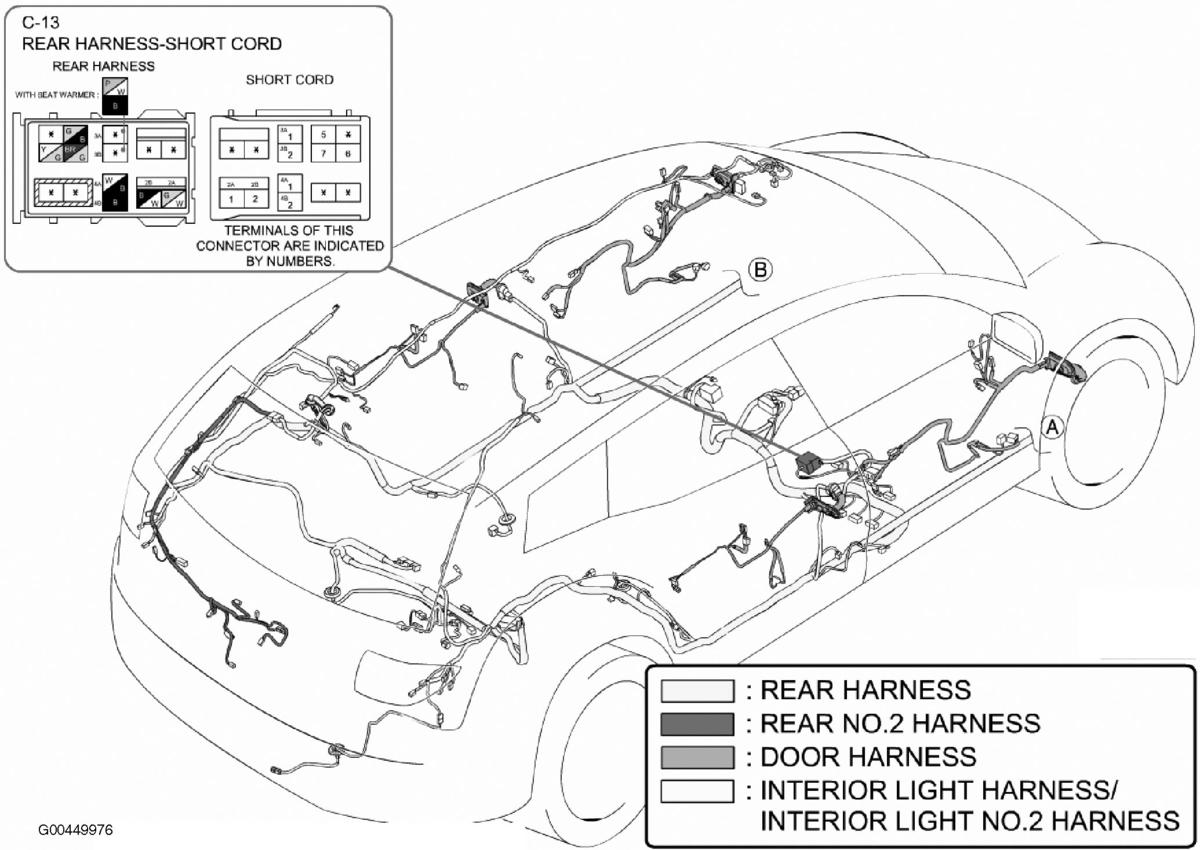

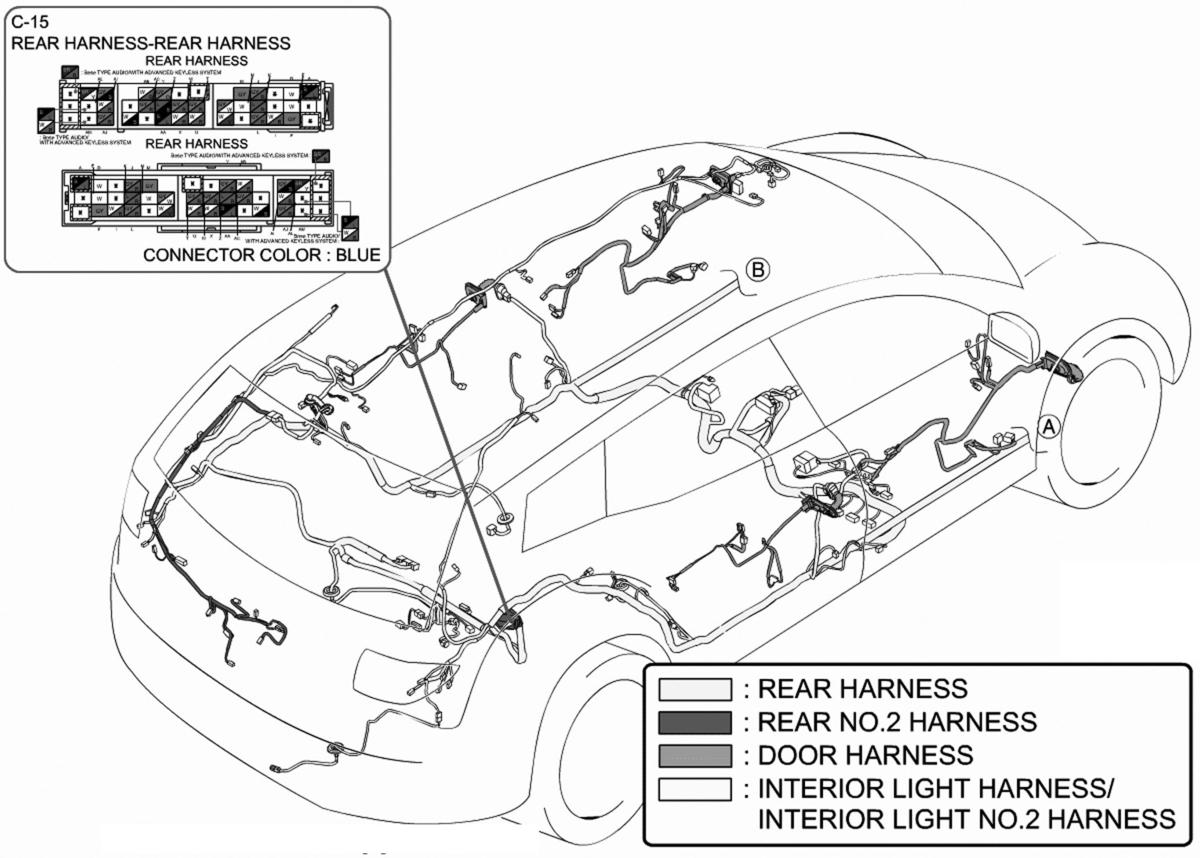

Fig 3: Left Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.

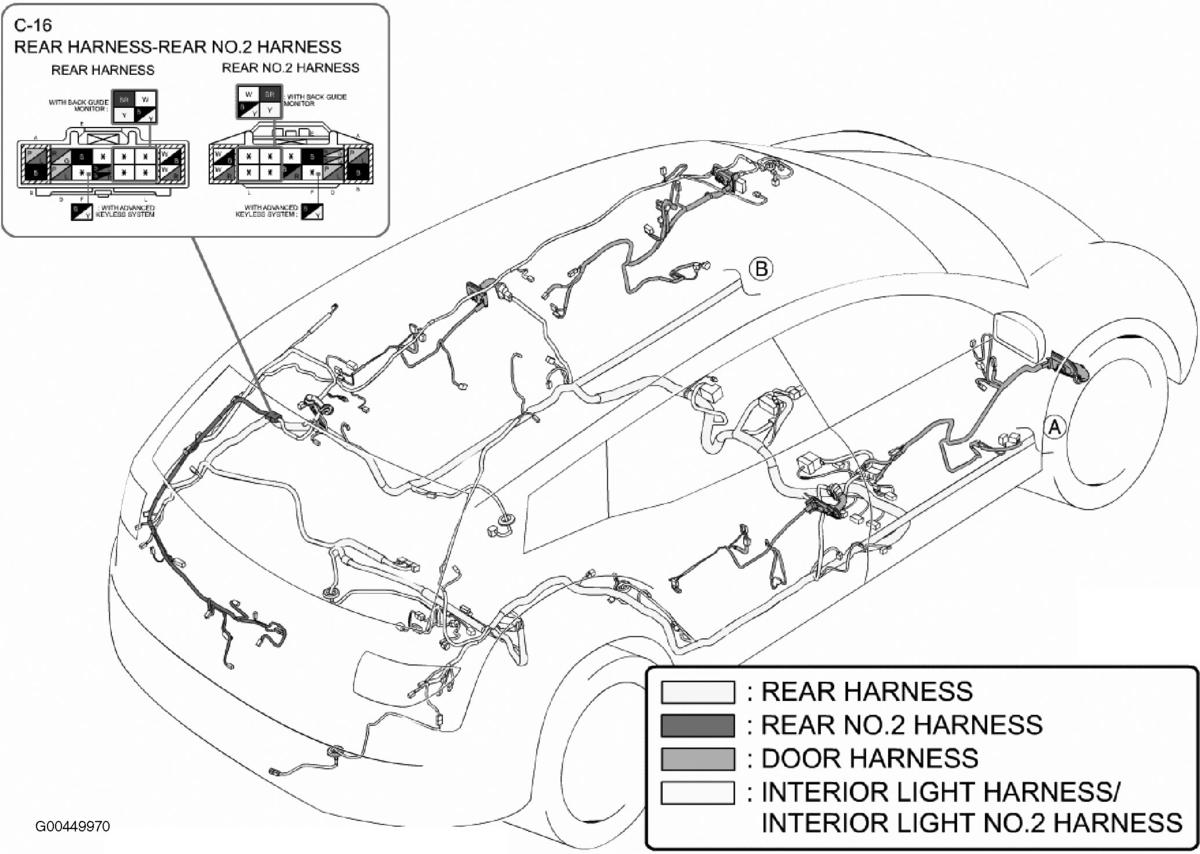

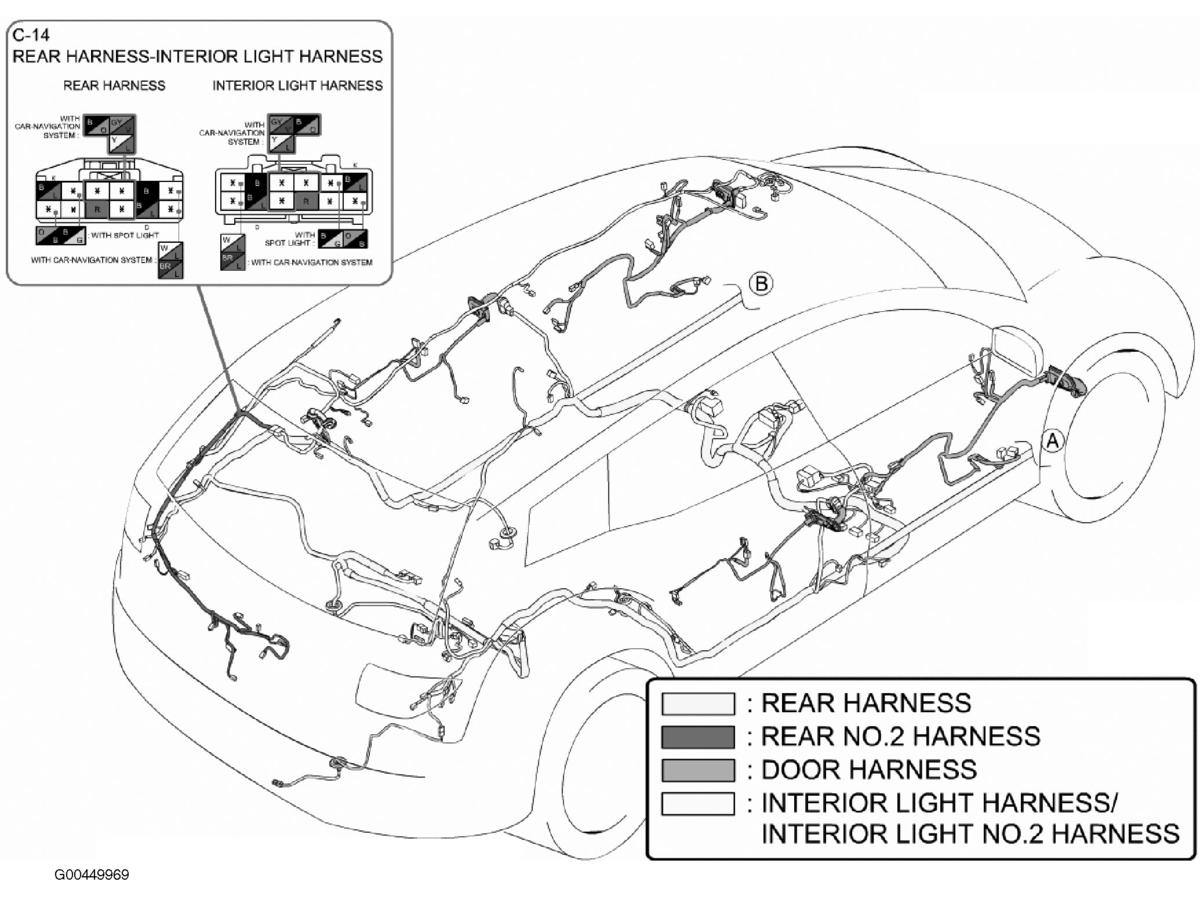

Fig 4: Left Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.

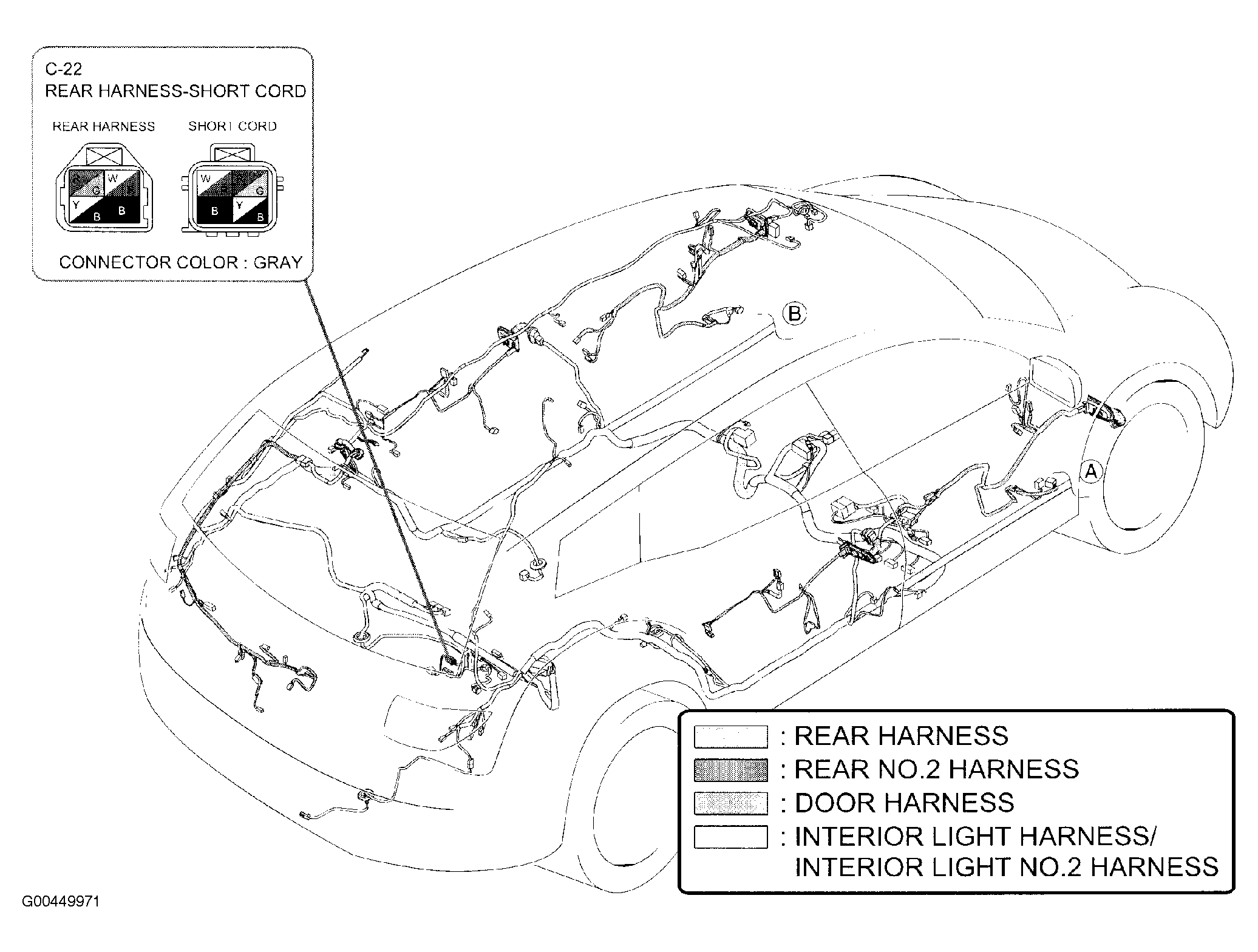

Fig 5: Right Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 6: Right Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.

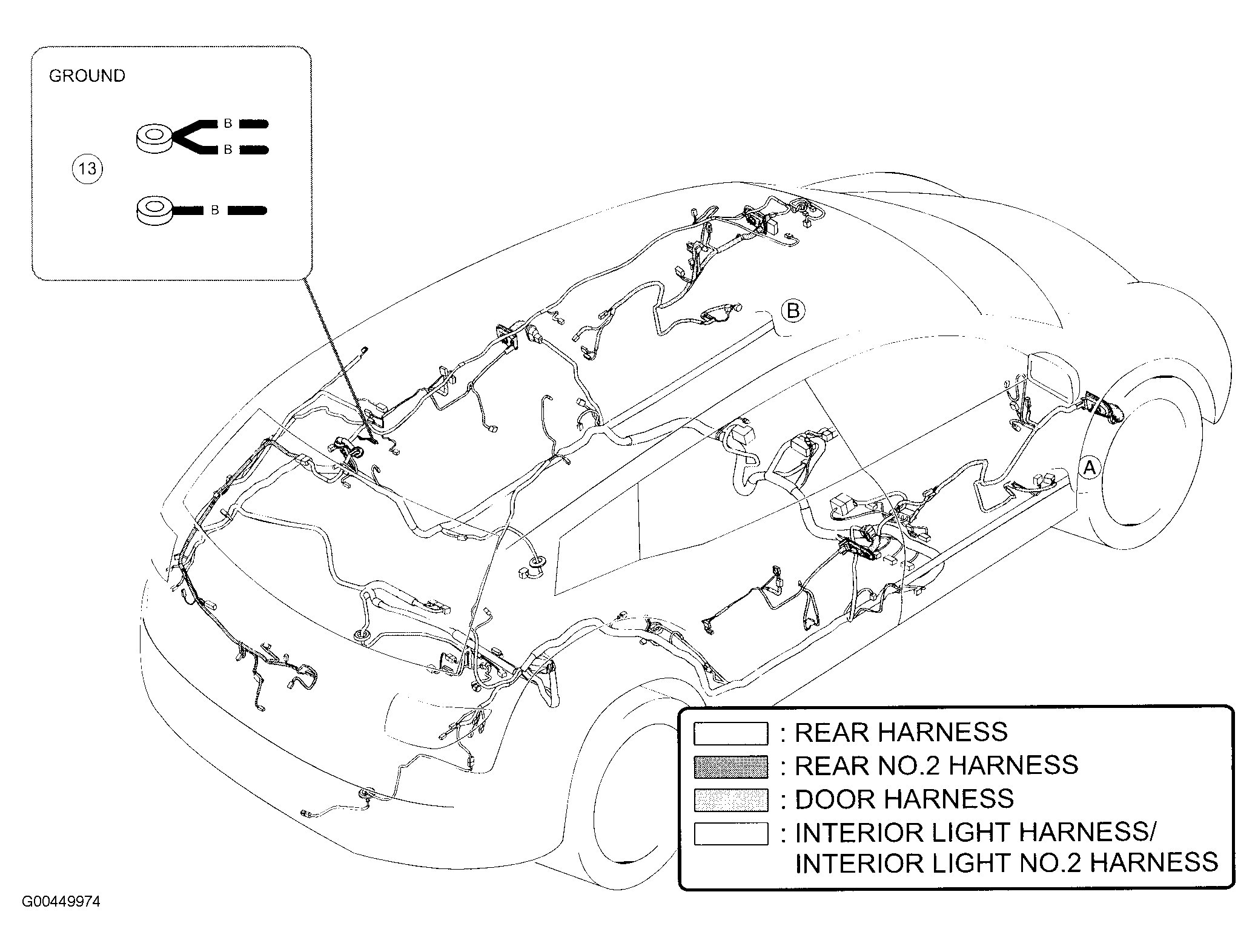

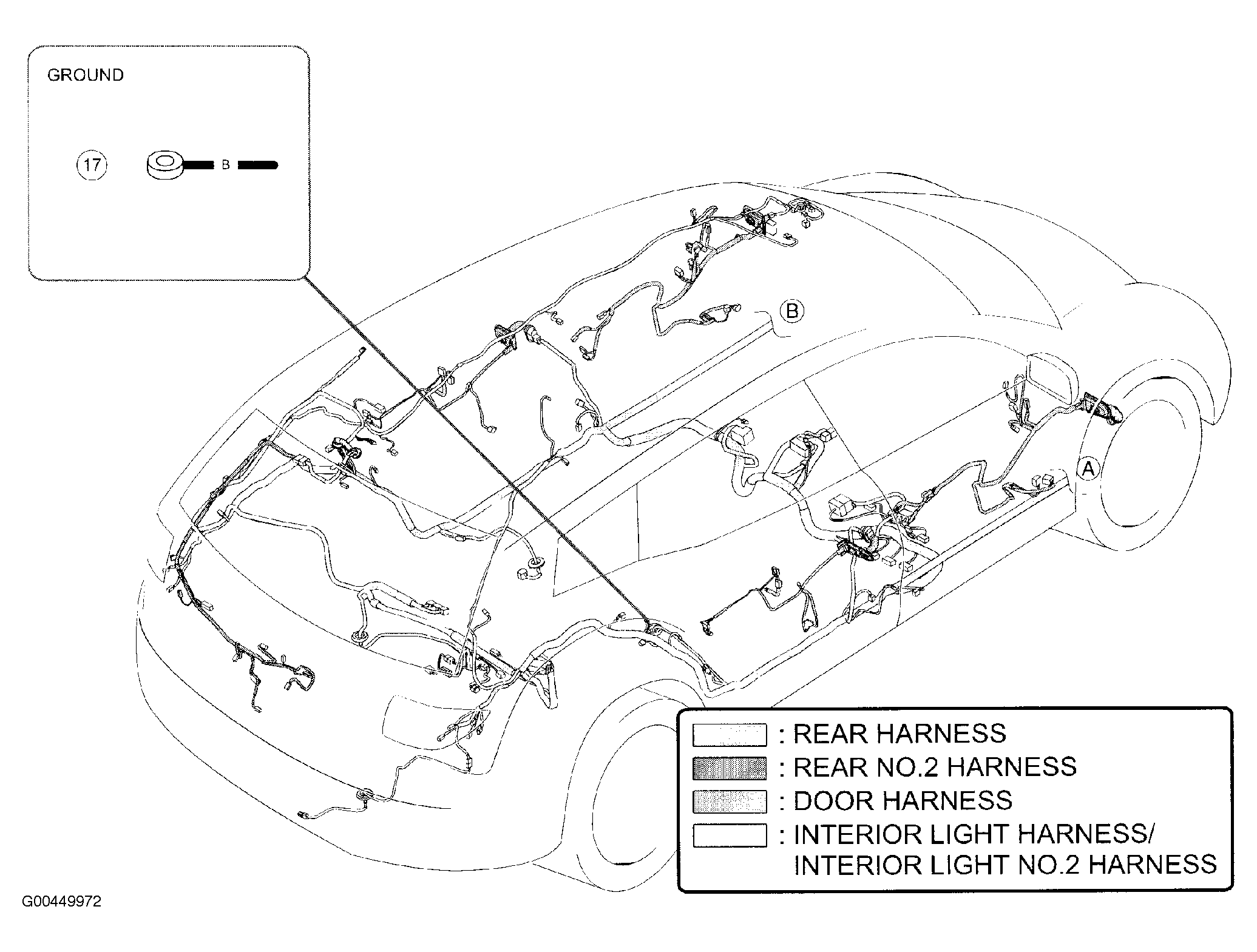

Fig 7: Left Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 8: Left Rear Of Vehicle
Courtesy of MAZDA MOTORS CORP.

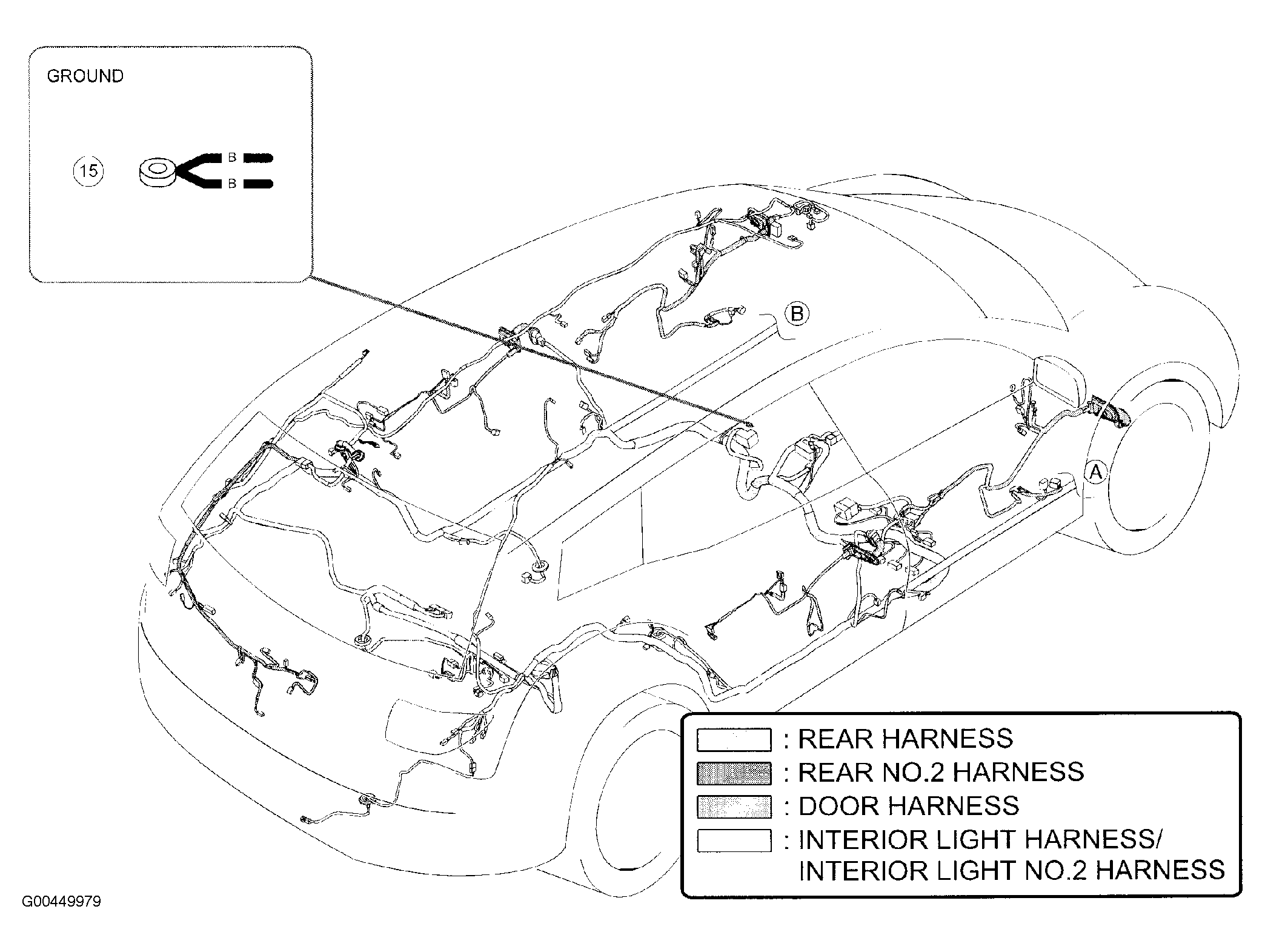

Fig 9: Right Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 10: Right Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 11: Center Console
Courtesy of MAZDA MOTORS CORP.
Fig 12: Under Driver's Seat
Courtesy of MAZDA MOTORS CORP.
Fig 13: Under Driver's Seat
Courtesy of MAZDA MOTORS CORP.

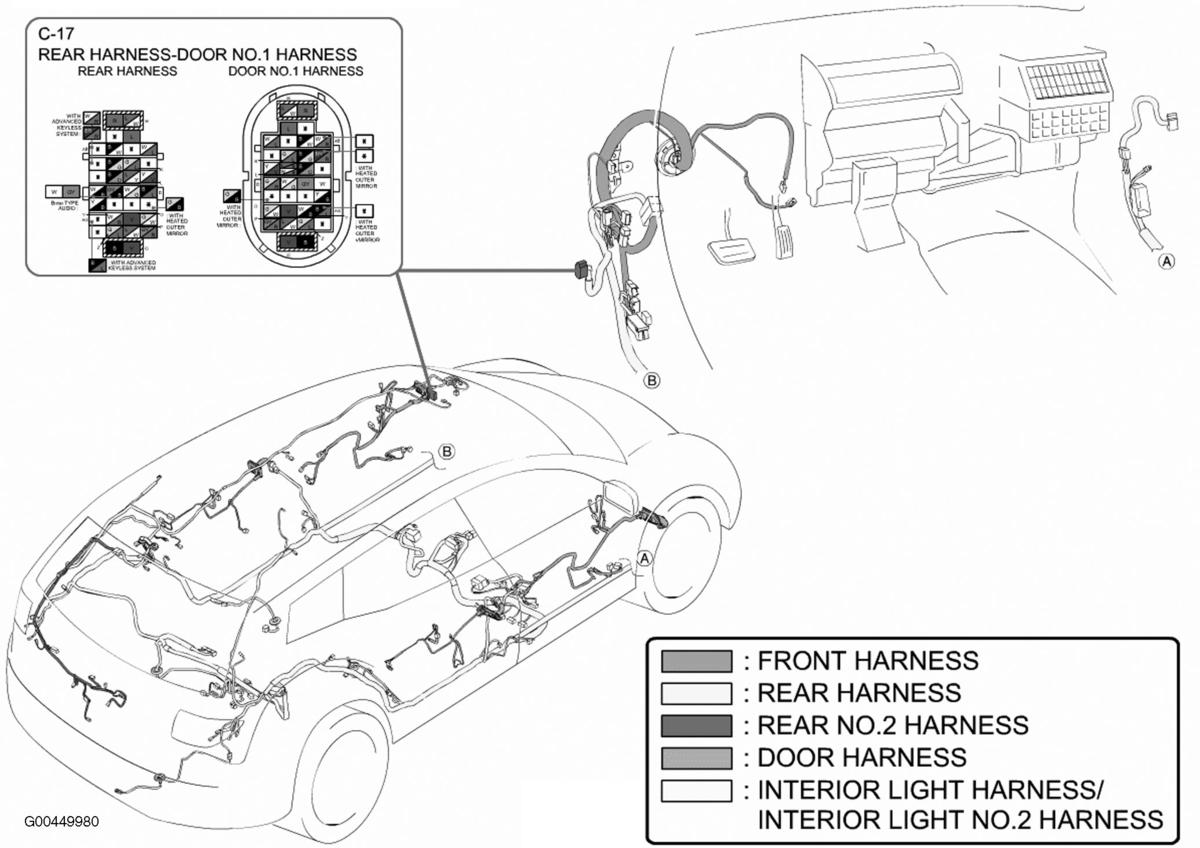

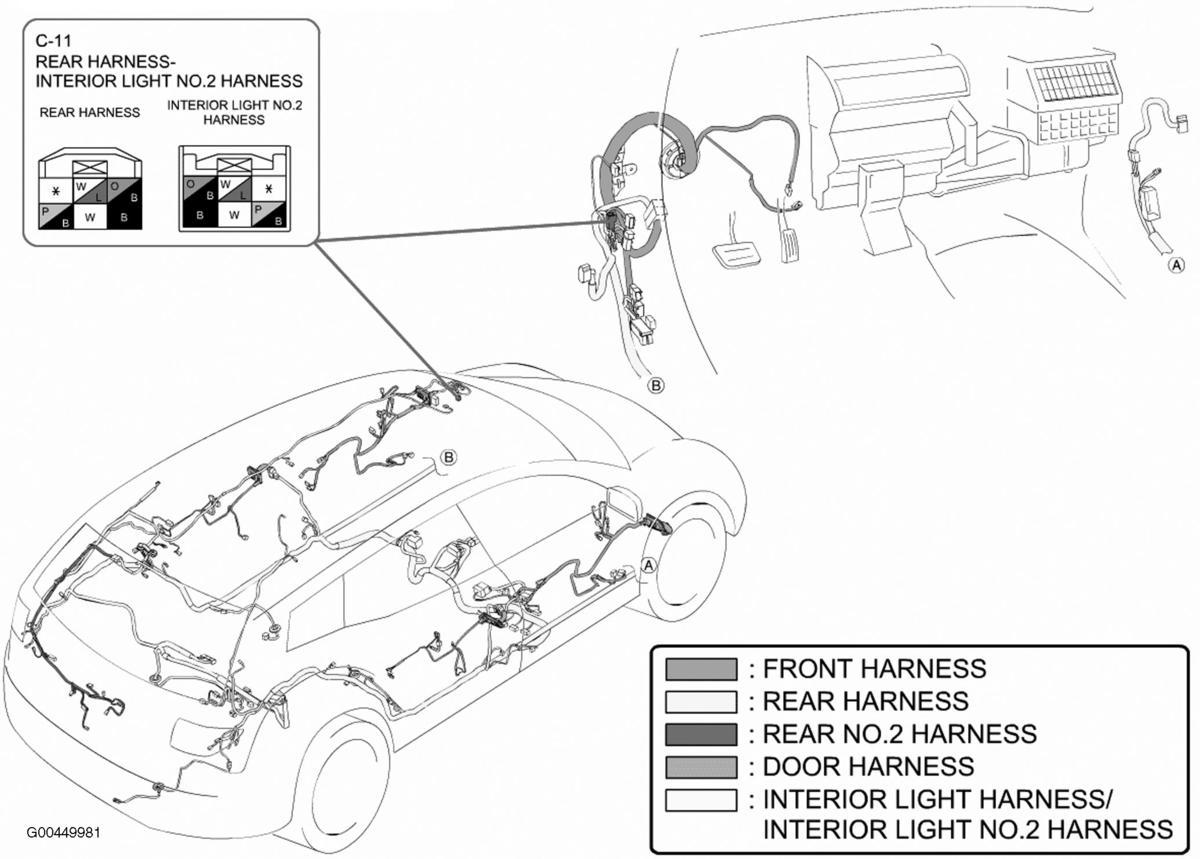

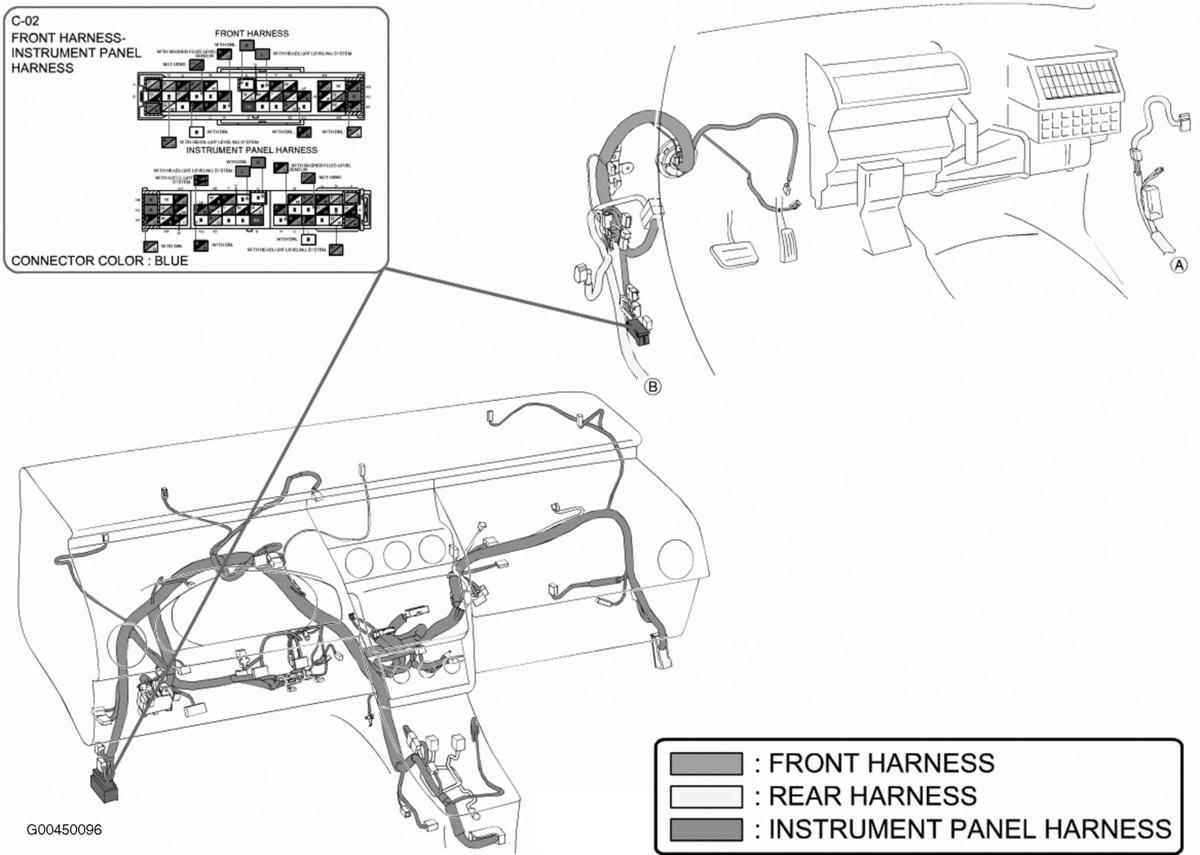

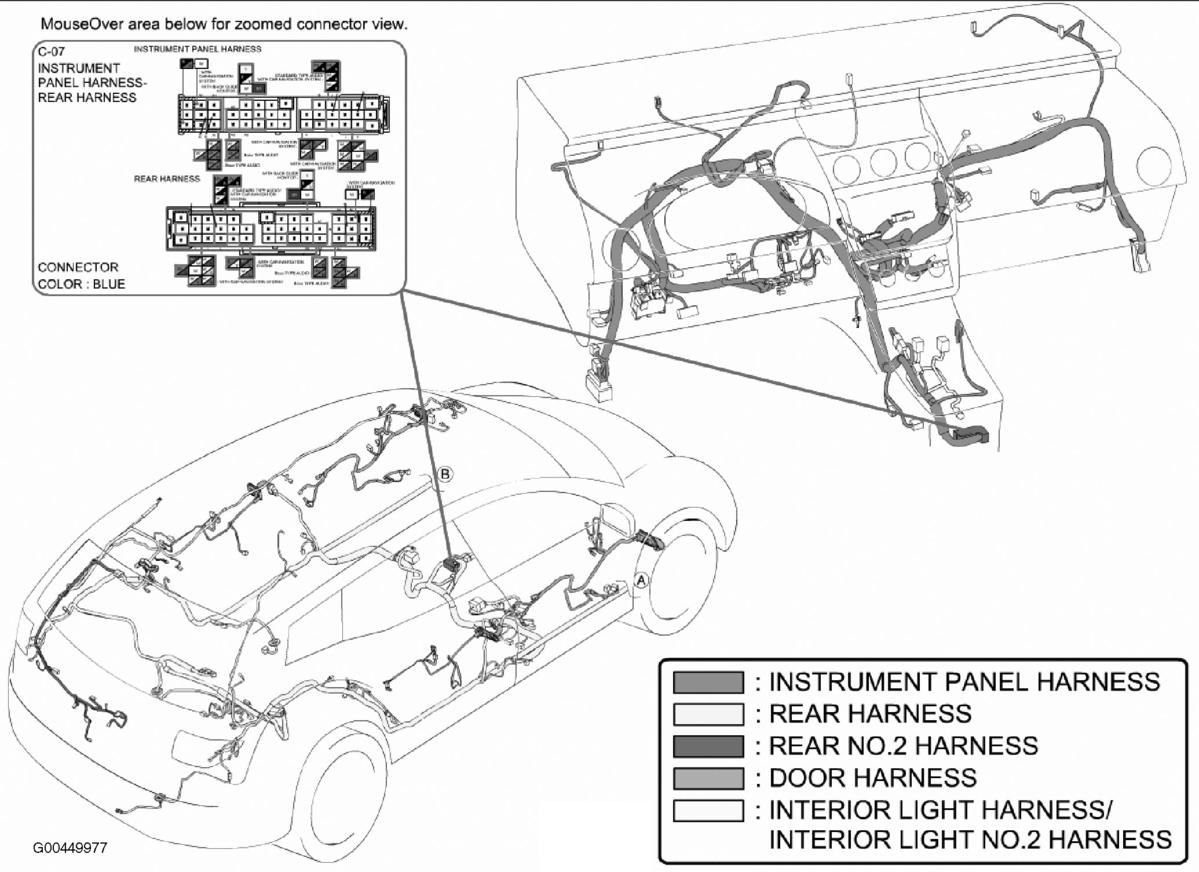

Fig 14: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.

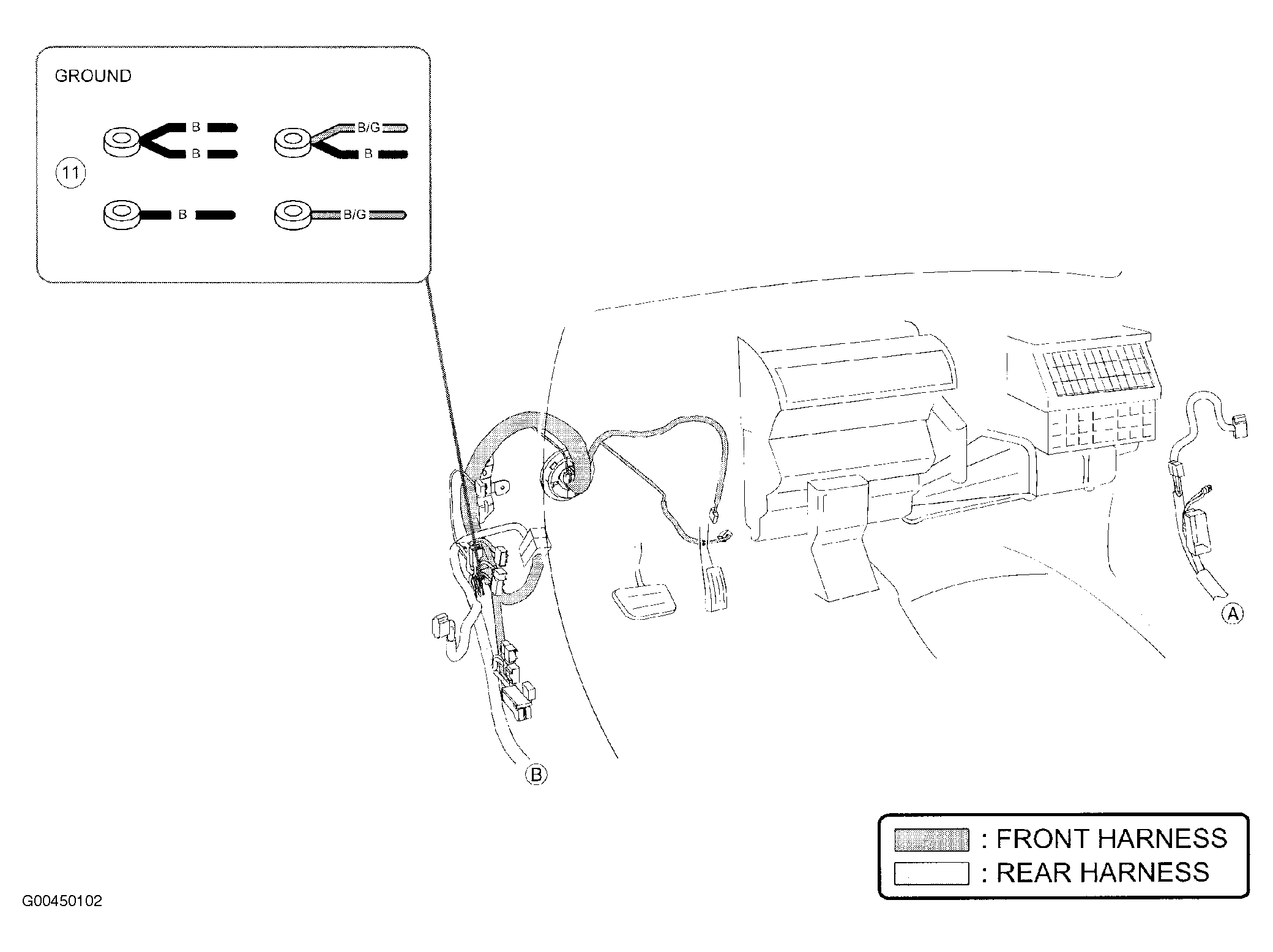

Fig 15: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.

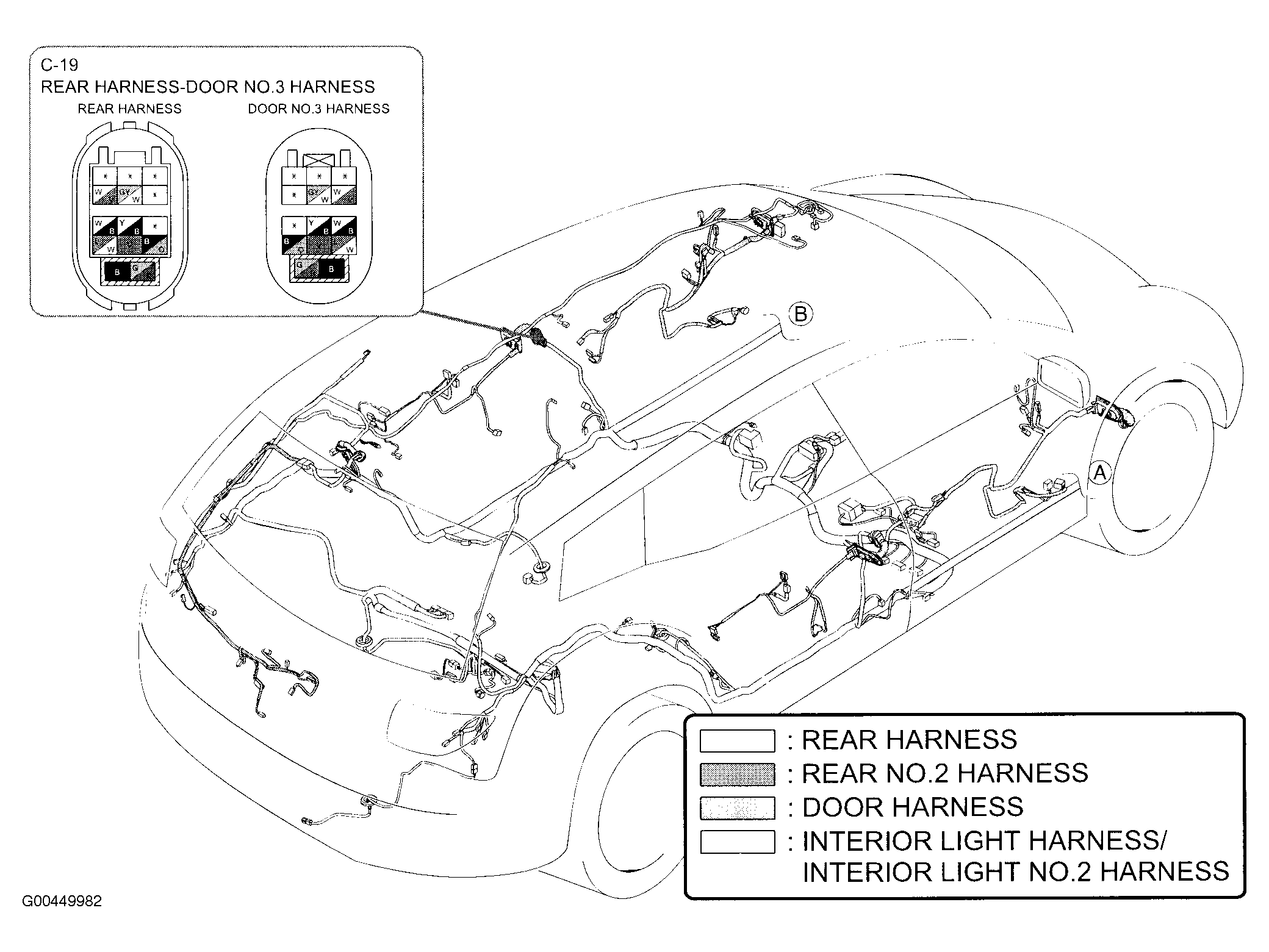

Fig 16: Left Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 17: Left Rear Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.

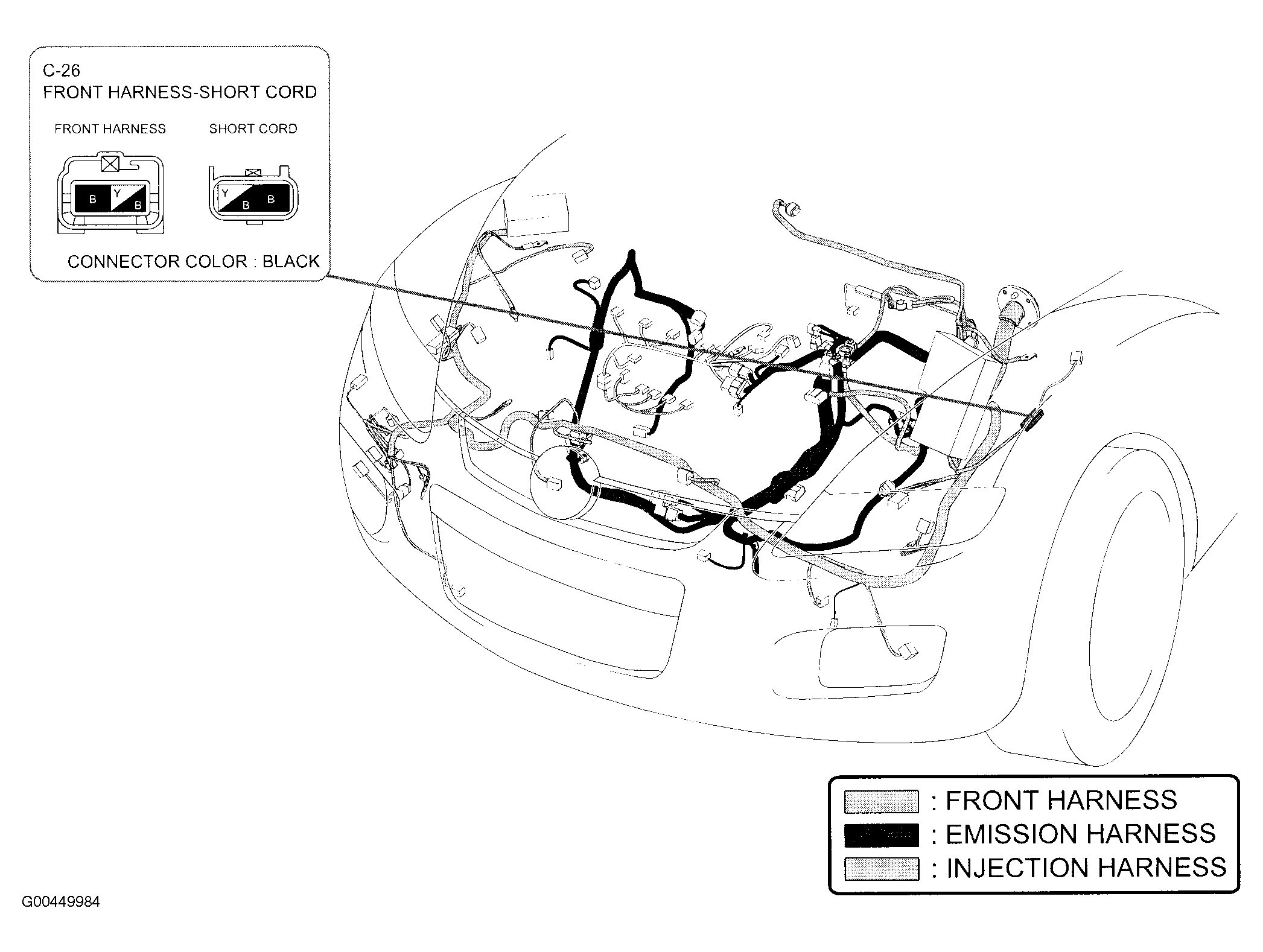

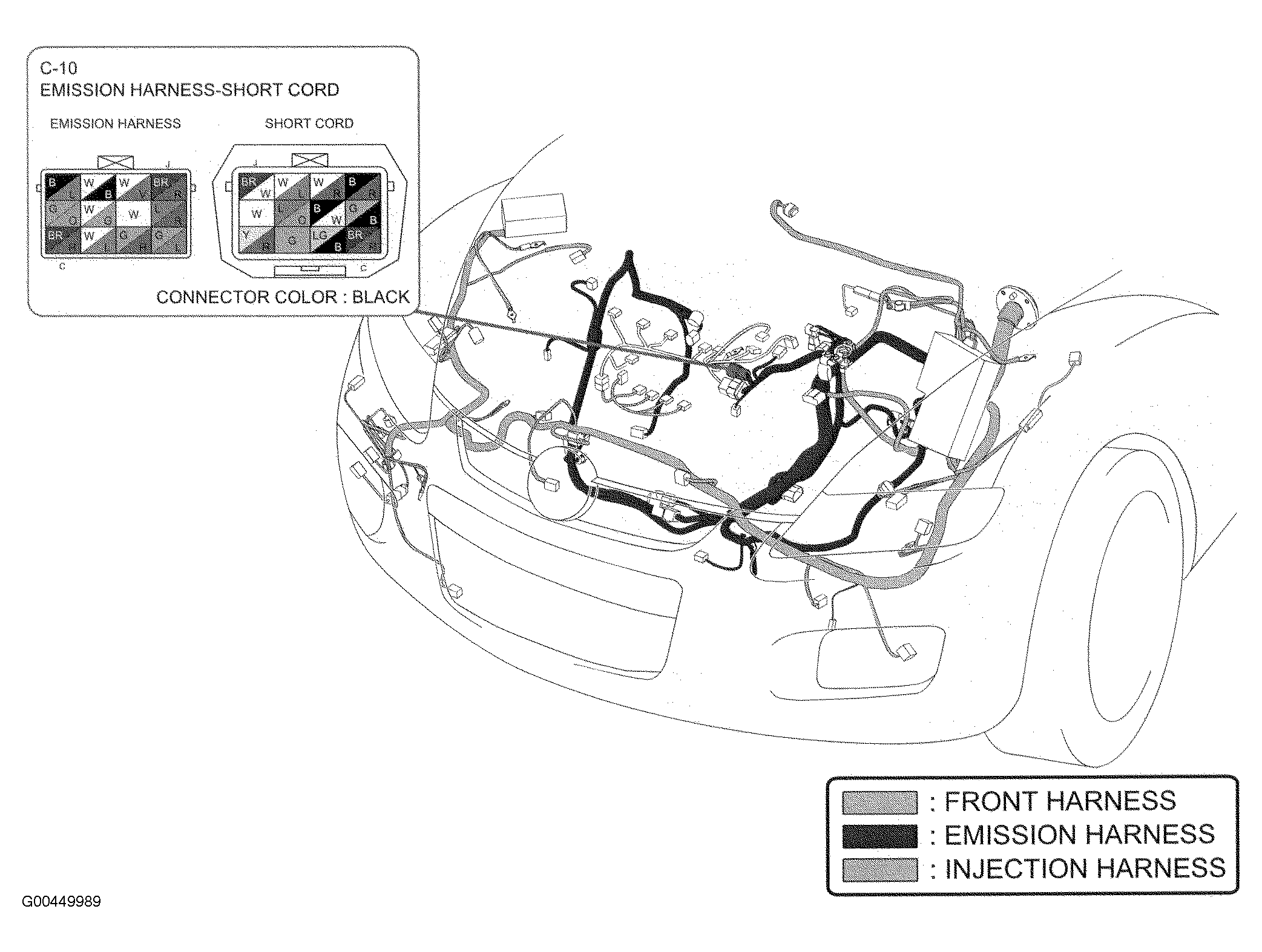

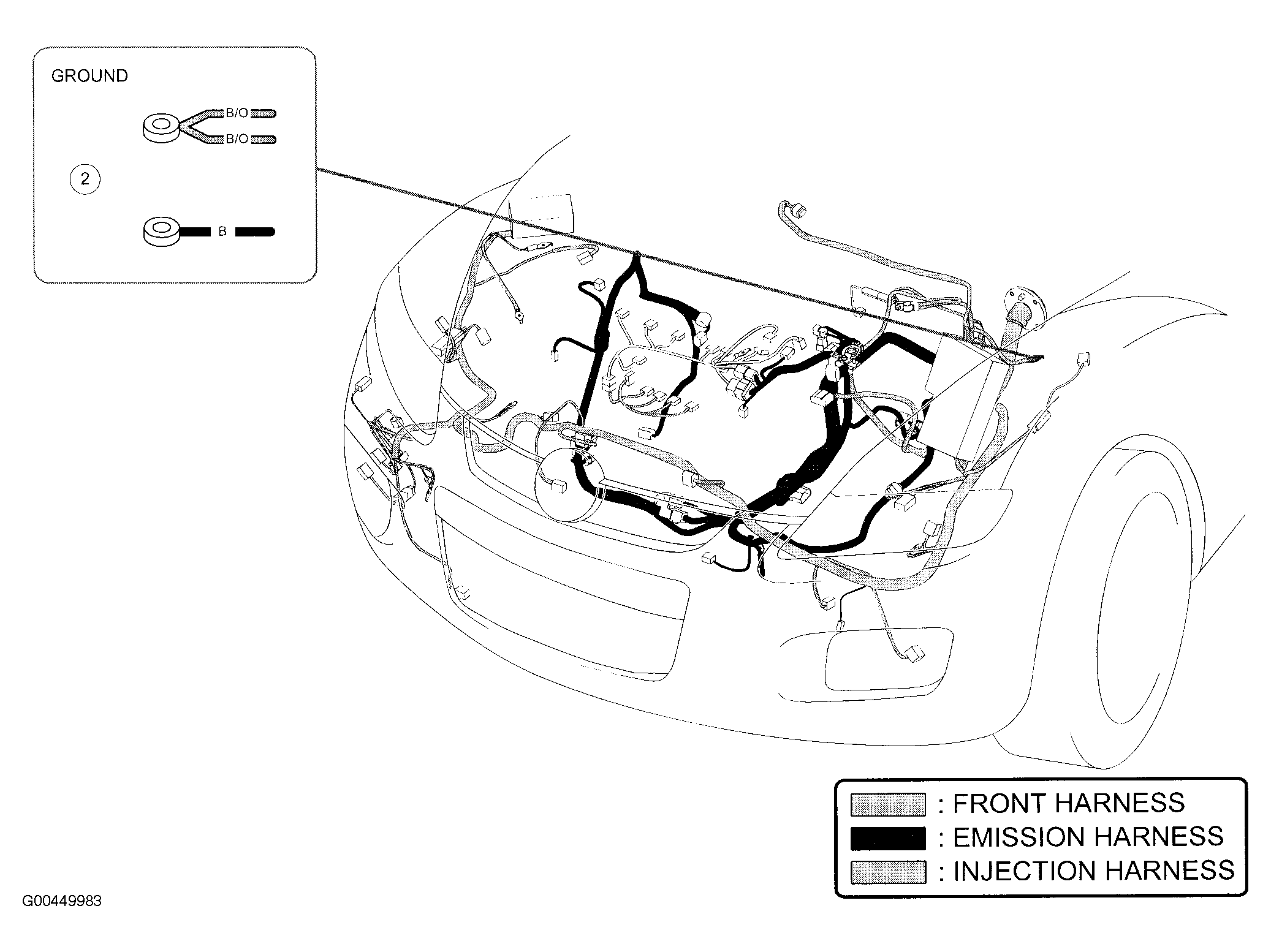

Fig 18: Left Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.

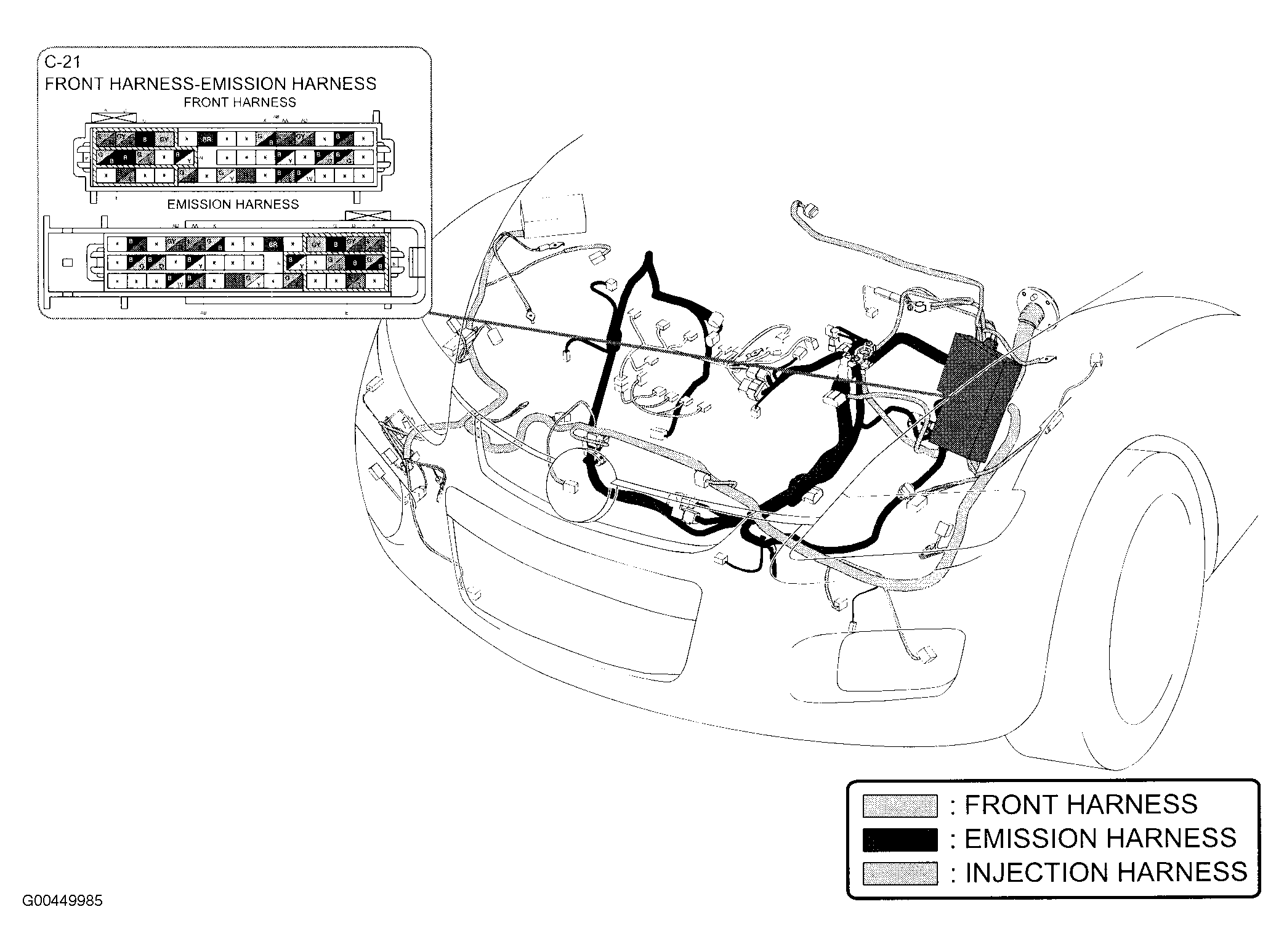

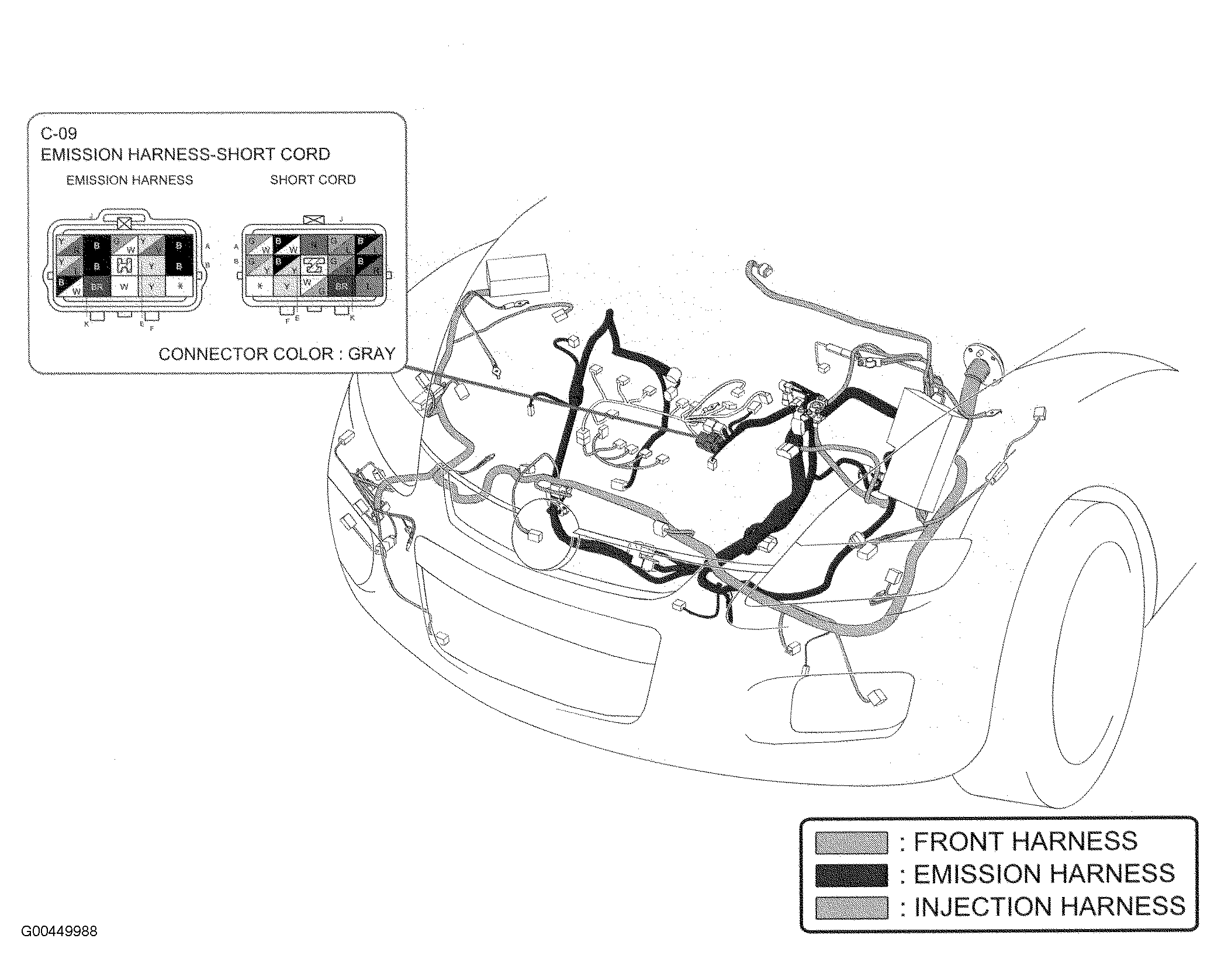

Fig 19: Left Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 20: Left Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 21: Rear Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.

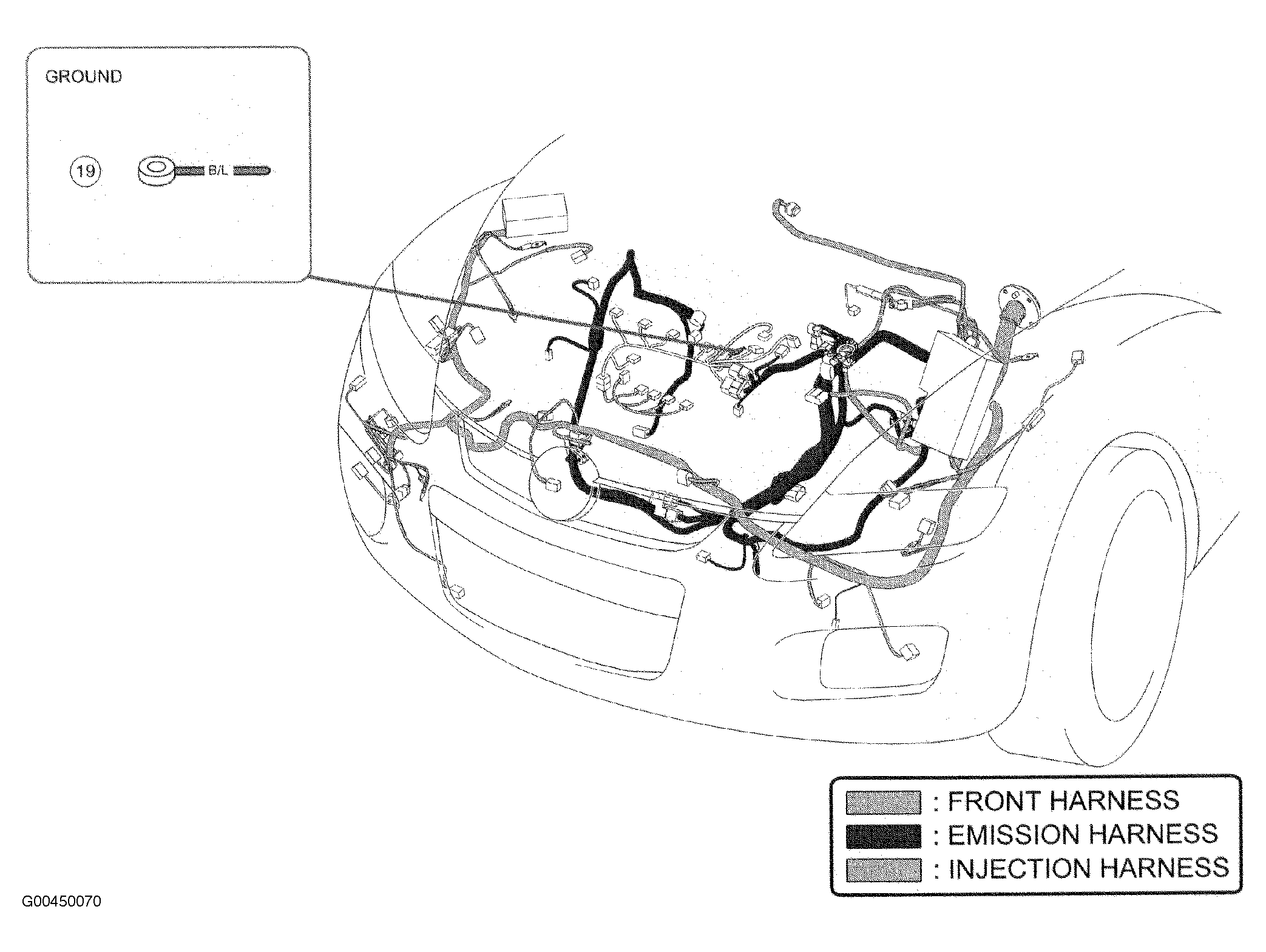

Fig 22: Rear Of Engine
Courtesy of MAZDA MOTORS CORP.
Fig 23: Rear Of Engine
Courtesy of MAZDA MOTORS CORP.
Fig 24: Rear Of Engine
Courtesy of MAZDA MOTORS CORP.
Fig 25: Left Front Of Engine
Courtesy of MAZDA MOTORS CORP.

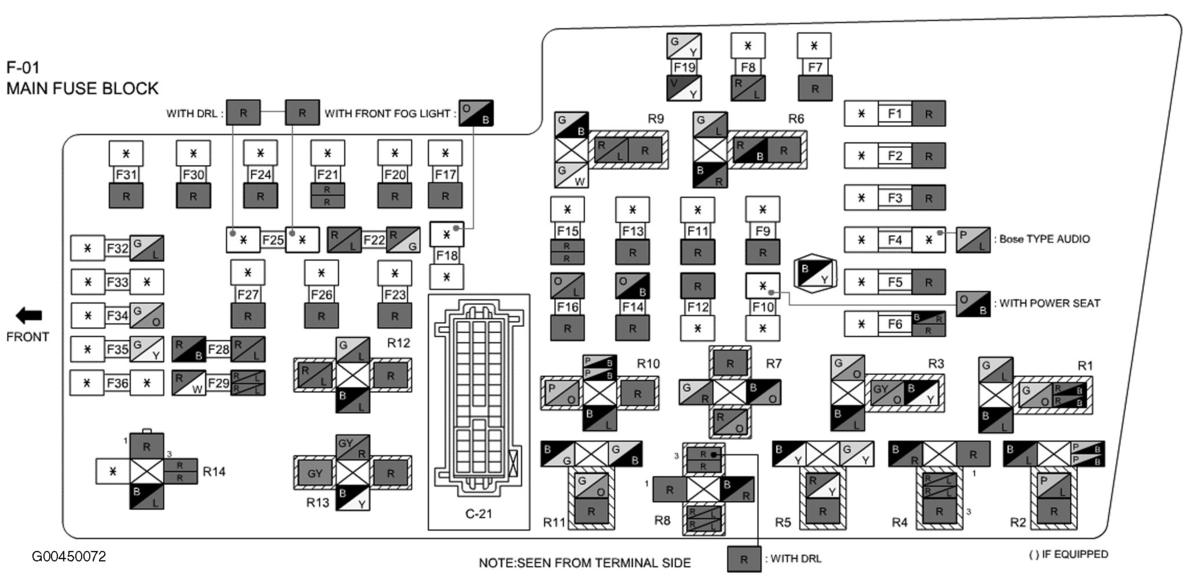

Fig 26: Main Fuse Block
Courtesy of MAZDA MOTORS CORP.
Fig 27: Right Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 28: Right Side Of Vehicle
Courtesy of MAZDA MOTORS CORP.
Fig 29: Center Floor Console
Courtesy of MAZDA MOTORS CORP.
Fig 30: Left Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 31: Left Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 32: Left Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.

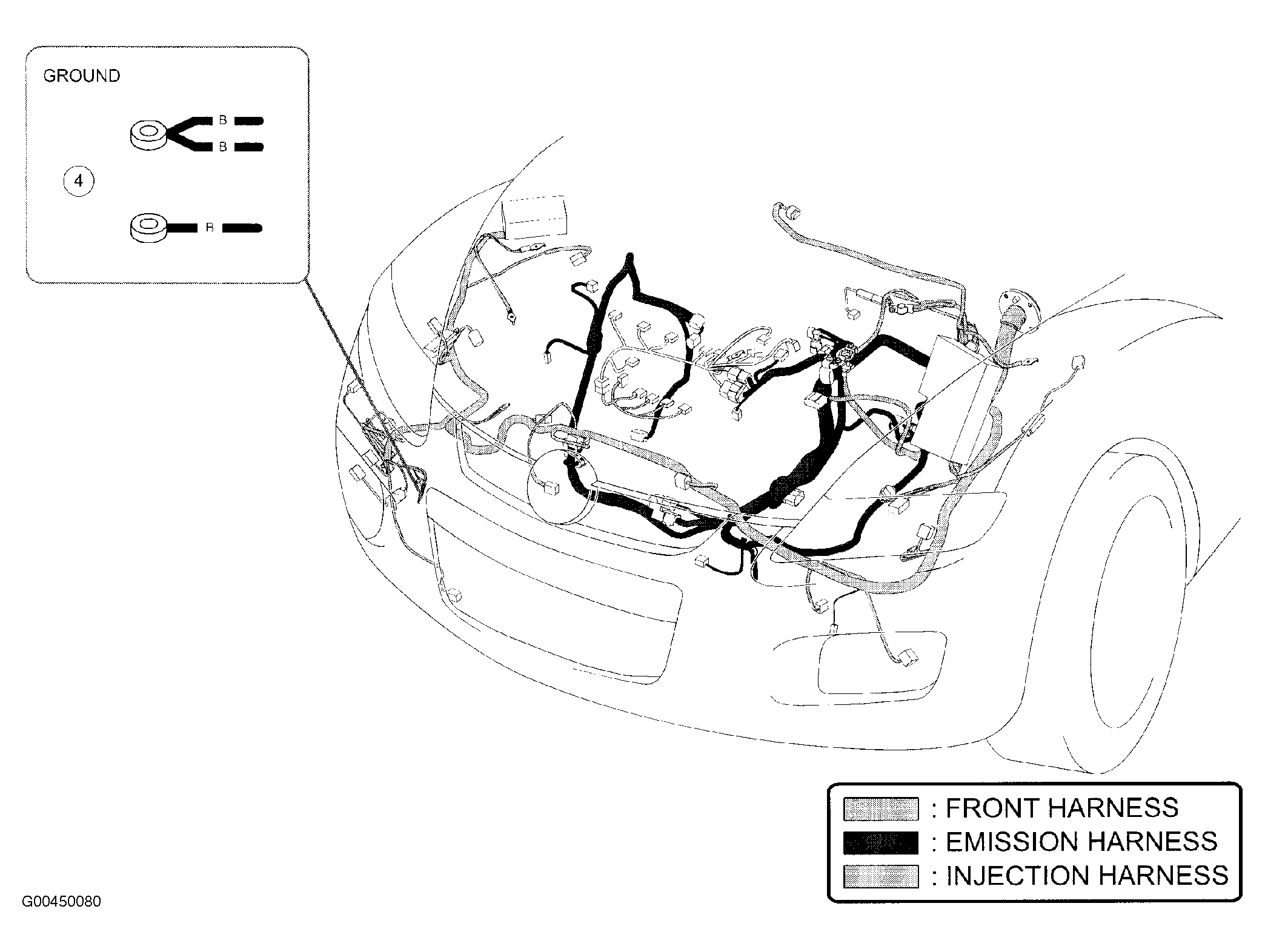

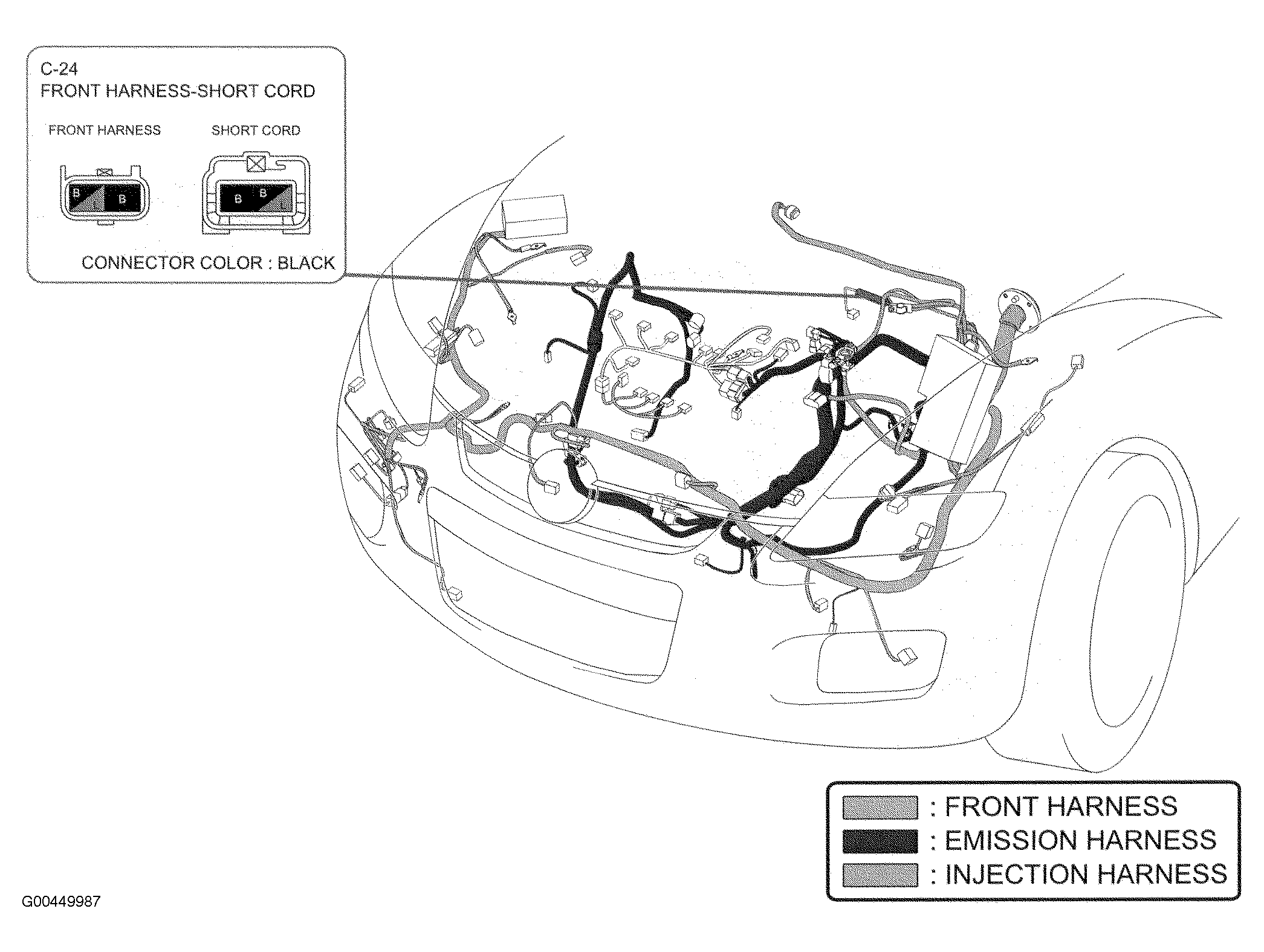

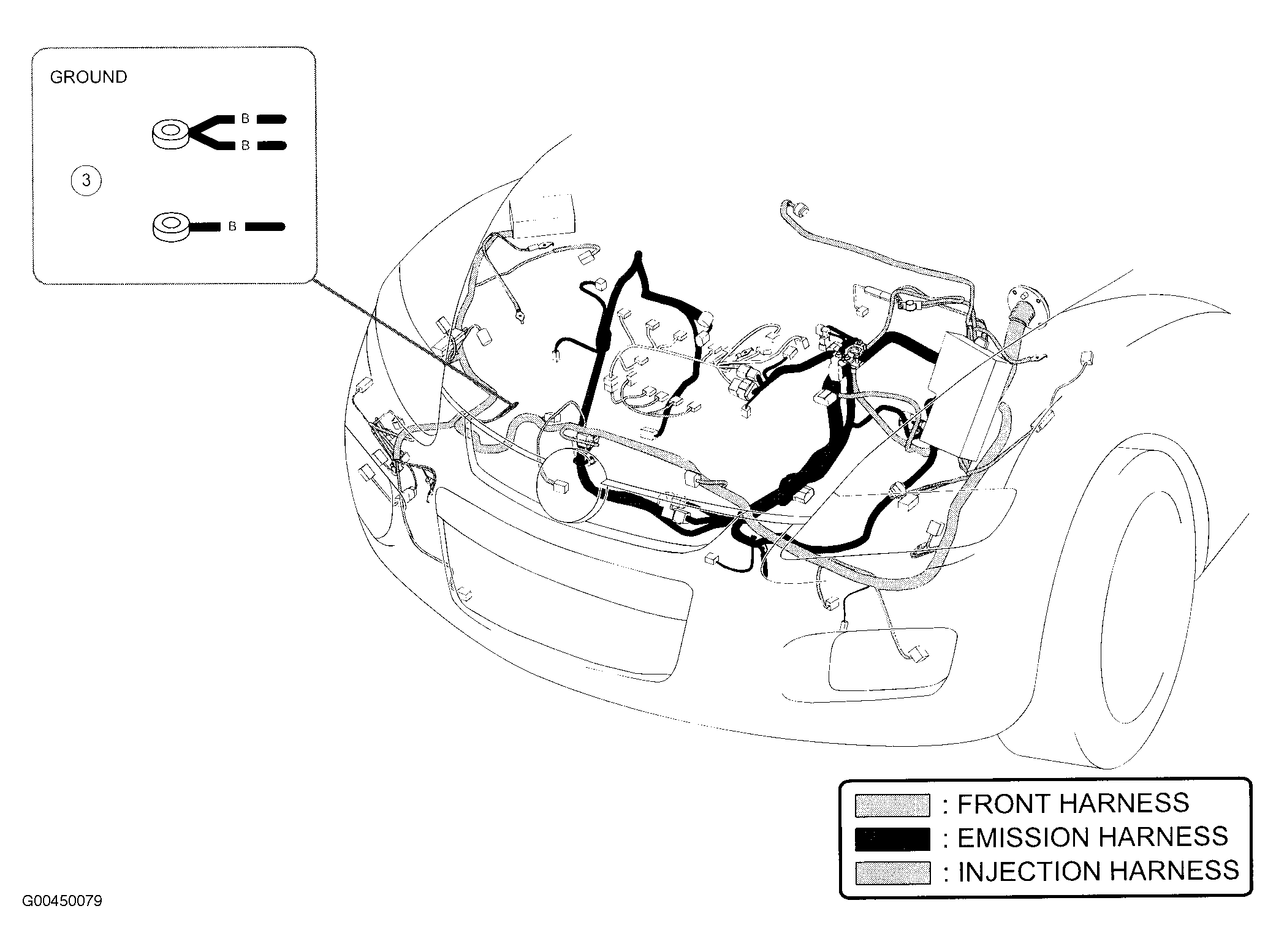

Fig 33: Right Front Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 34: Right Front Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.
Fig 35: Right Front Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.

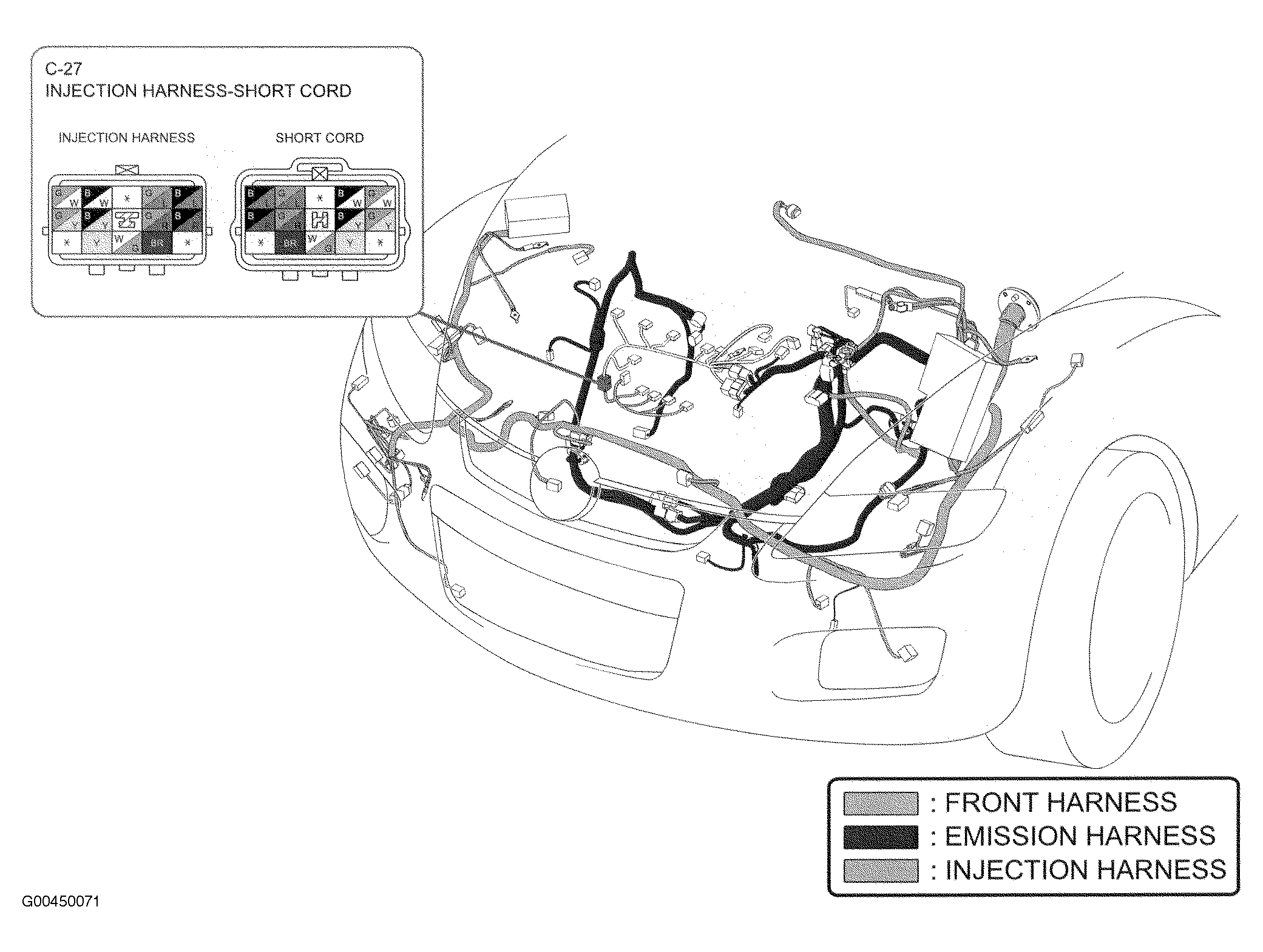

Fig 36: Right Side Of Engine Compartment
Courtesy of MAZDA MOTORS CORP.

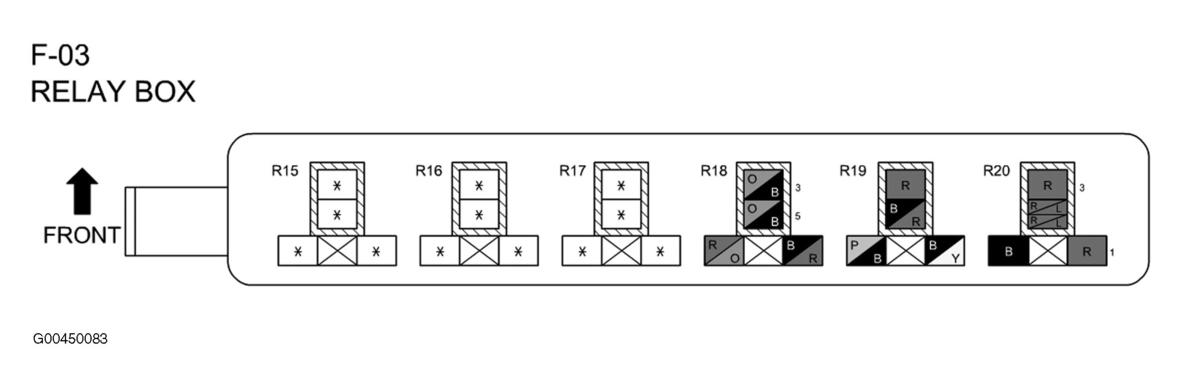

Fig 37: Relay Box
Courtesy of MAZDA MOTORS CORP.

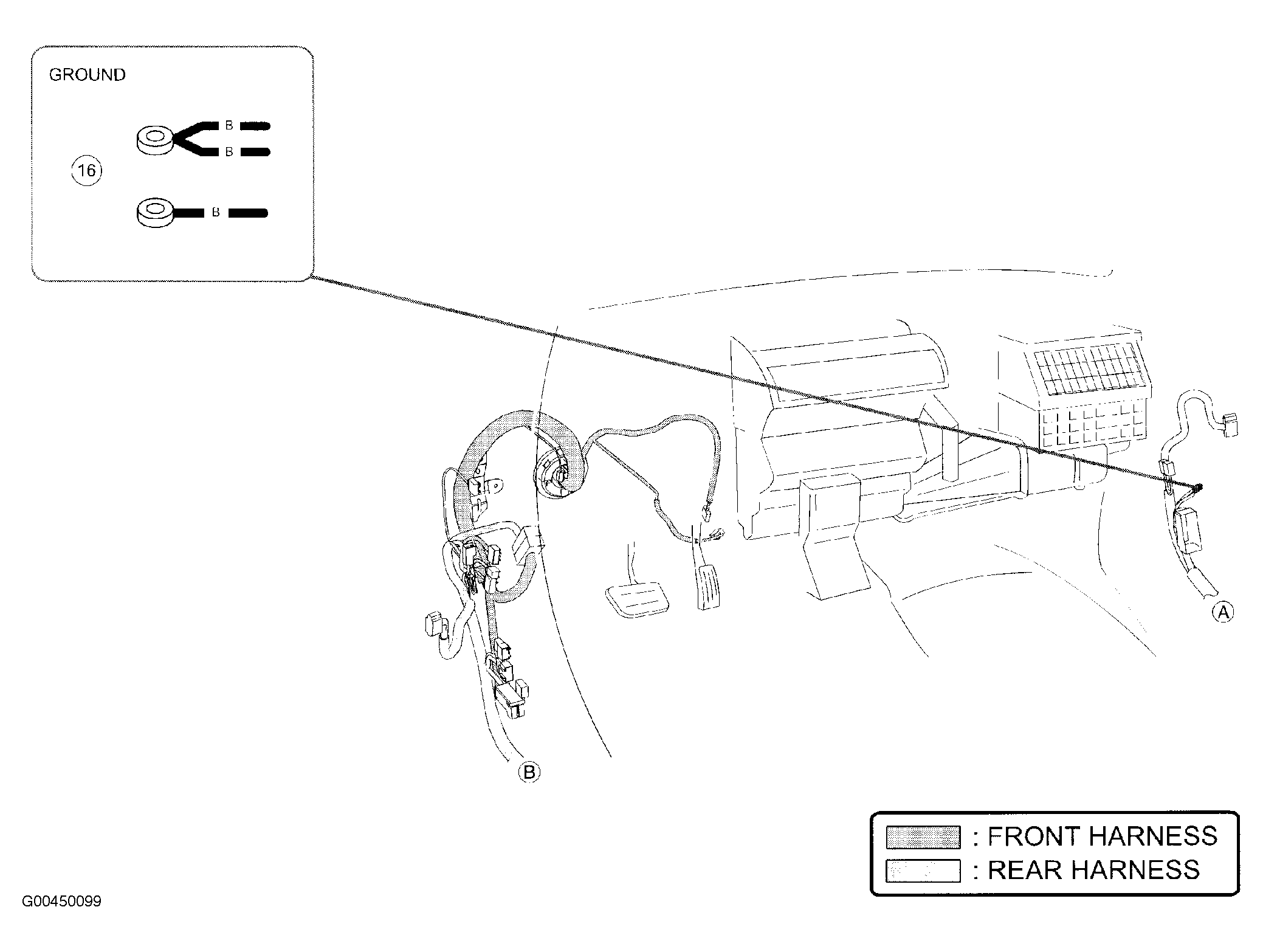

Fig 38: Right Kick Panel
Courtesy of MAZDA MOTORS CORP.

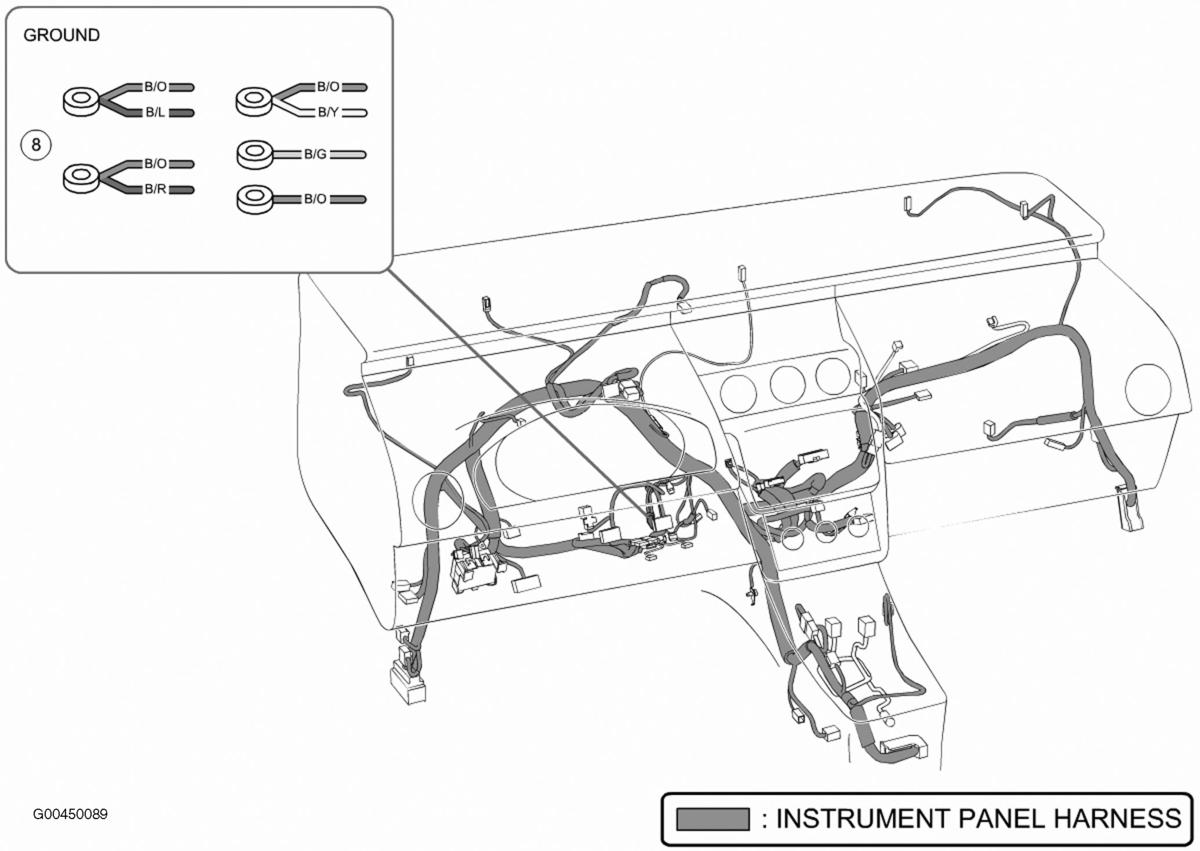

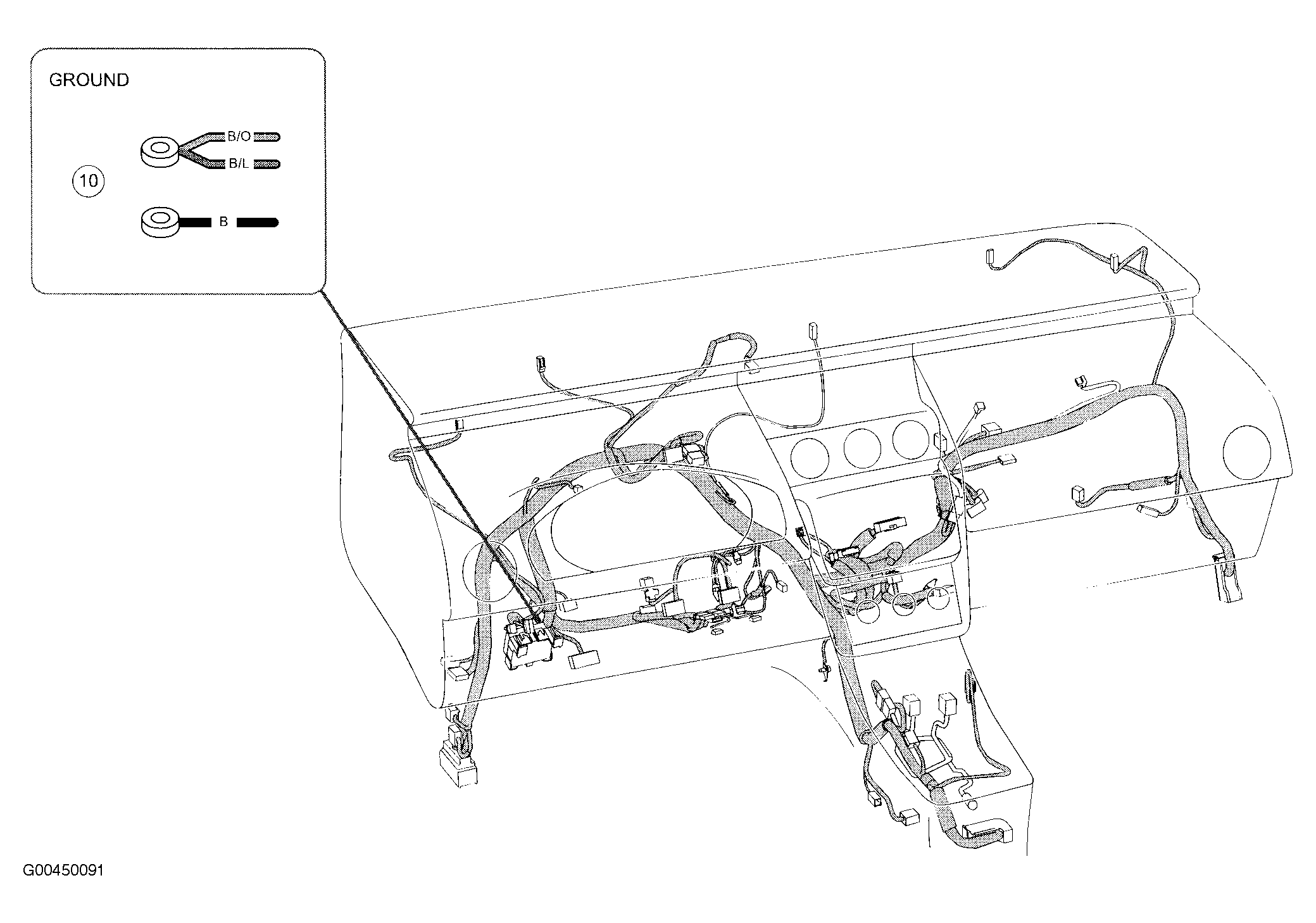

Fig 39: Left Side Of Dash
Courtesy of MAZDA MOTORS CORP.

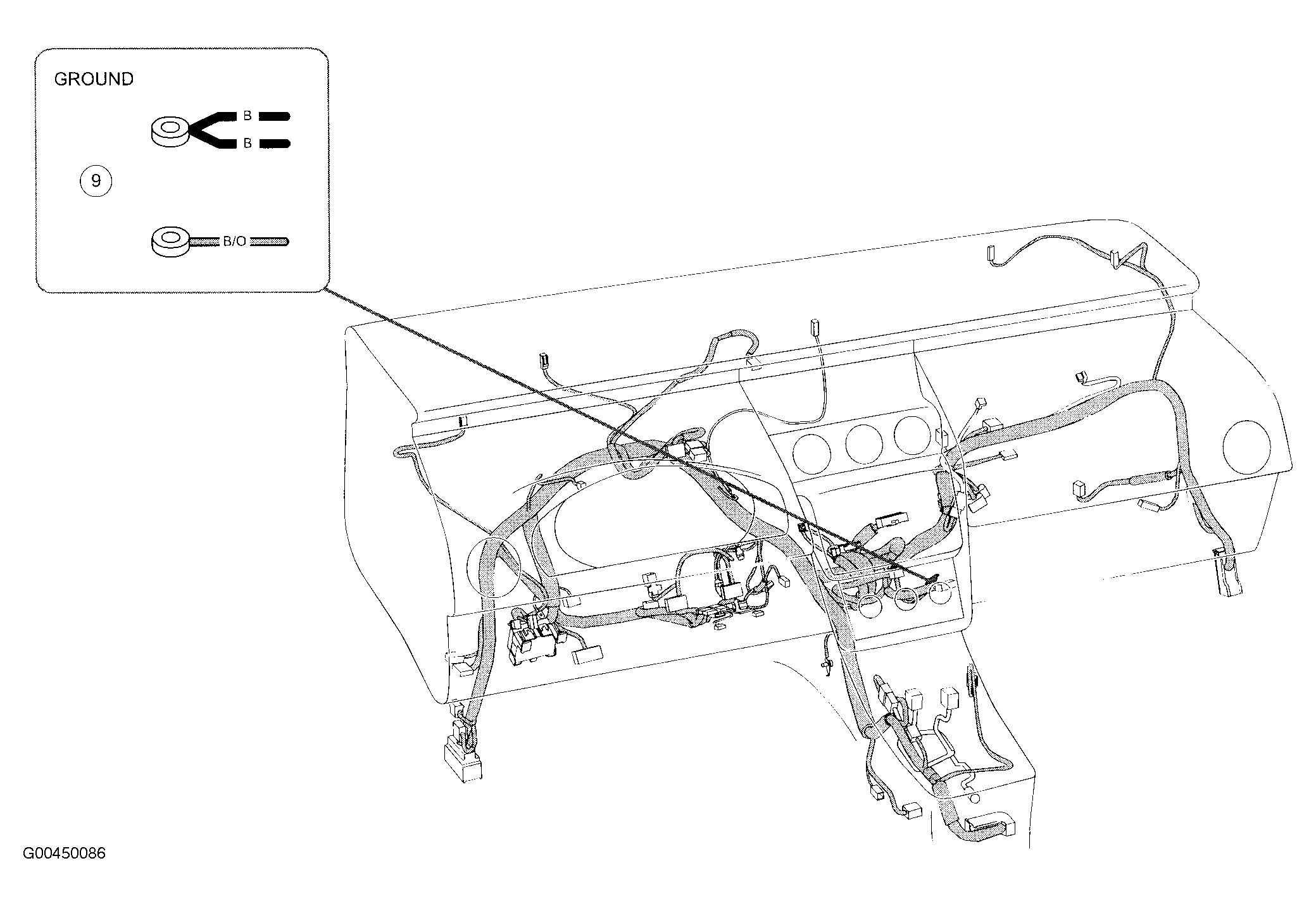

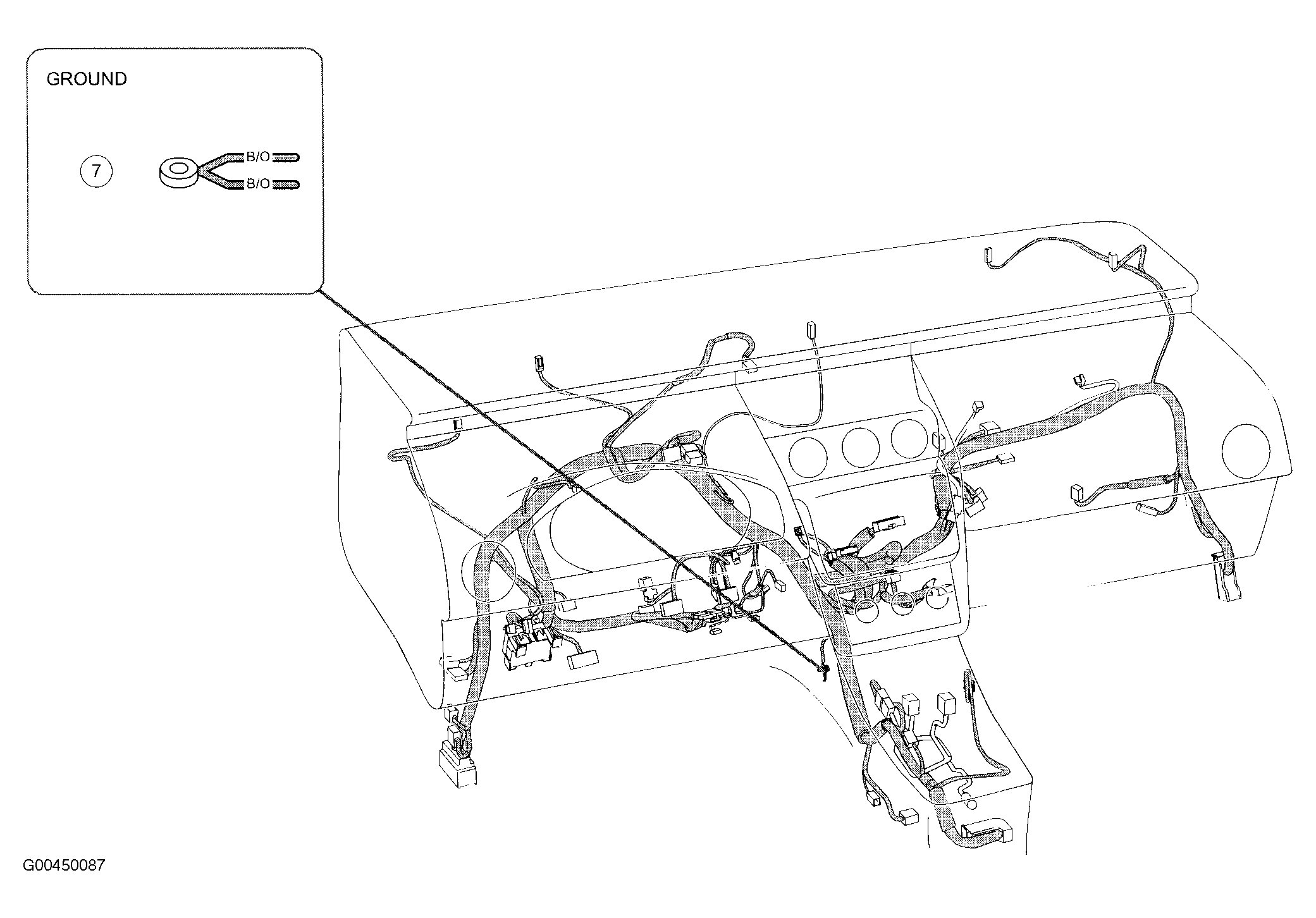

Fig 40: Center Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 41: Center Of Dash
Courtesy of MAZDA MOTORS CORP.

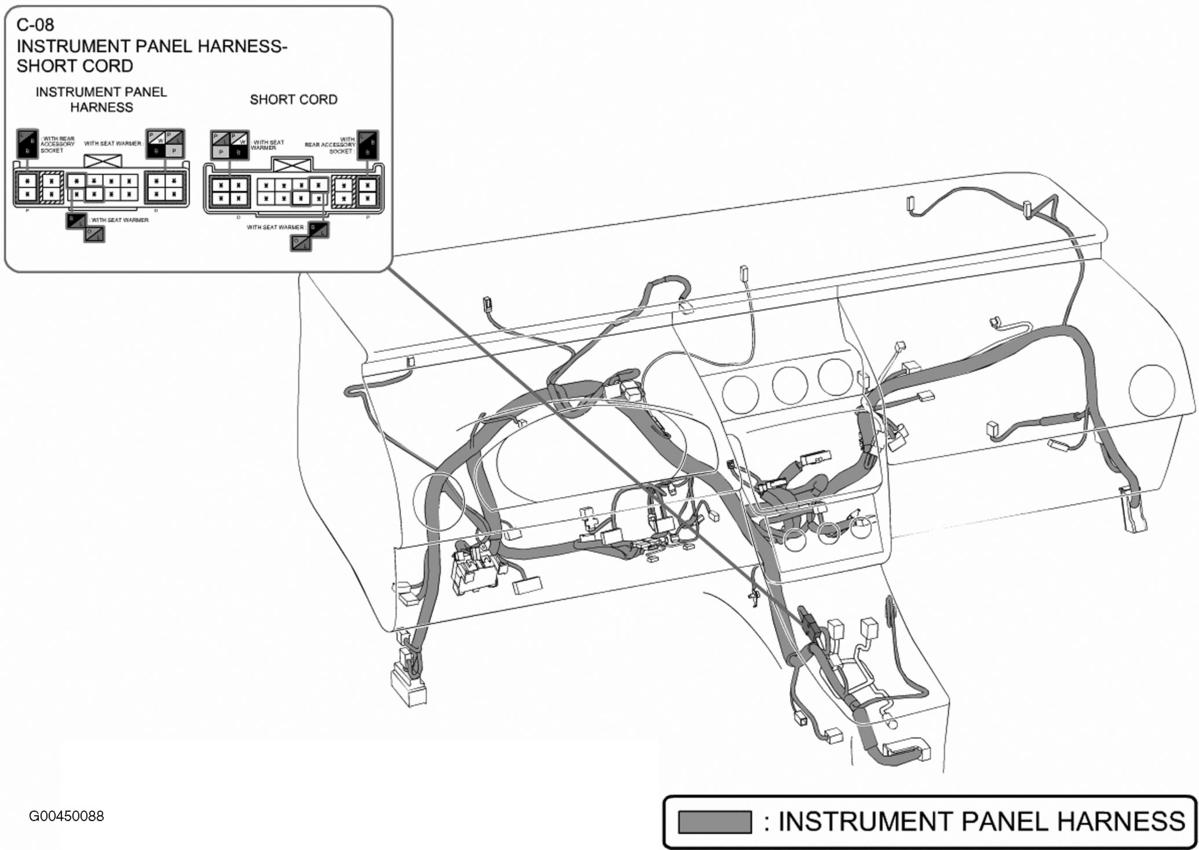

Fig 42: Center Console
Courtesy of MAZDA MOTORS CORP.

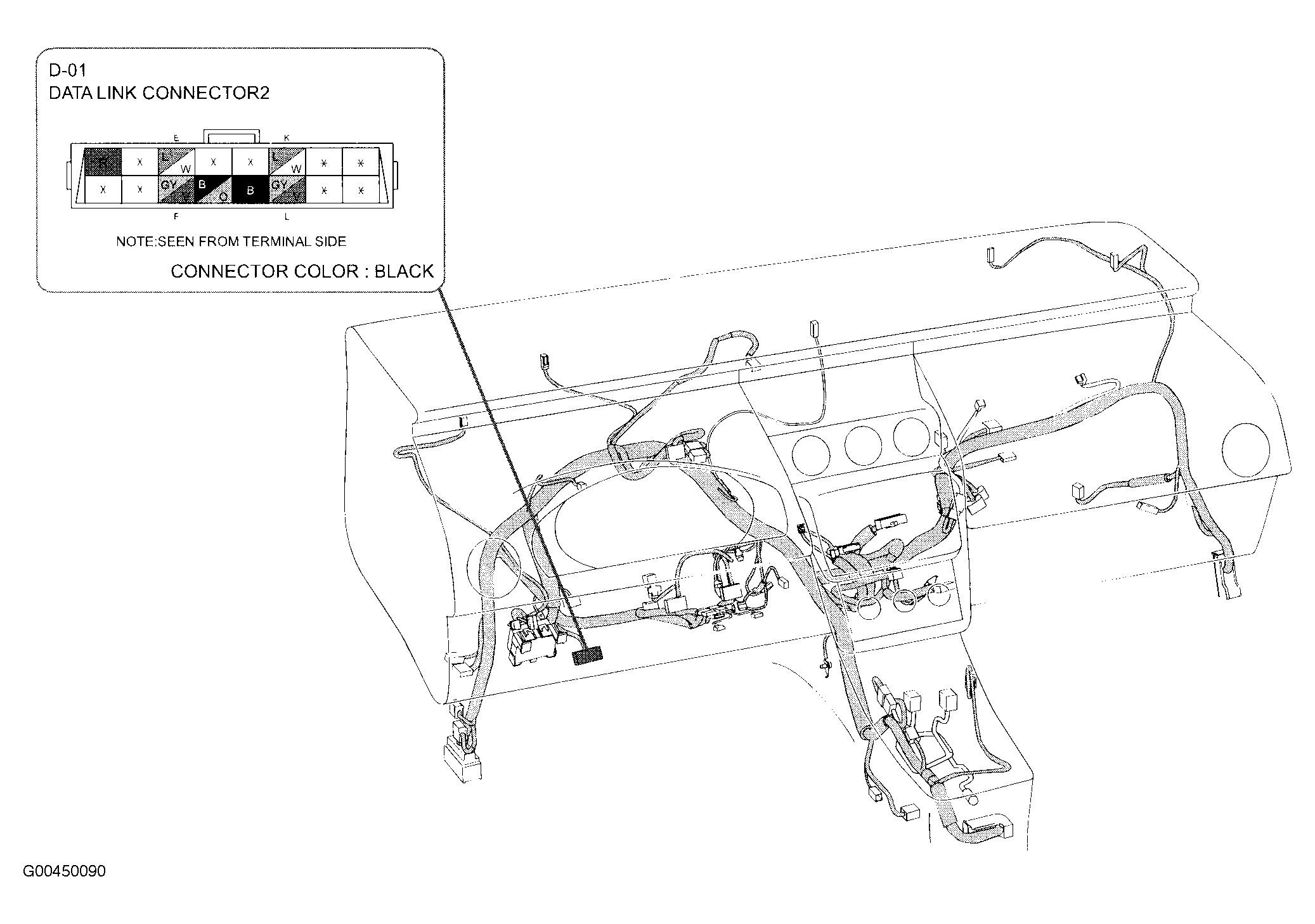

Fig 43: Left Side Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 44: Left Side Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 45: Left Side Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 46: Left Side Of Dash
Courtesy of MAZDA MOTORS CORP.

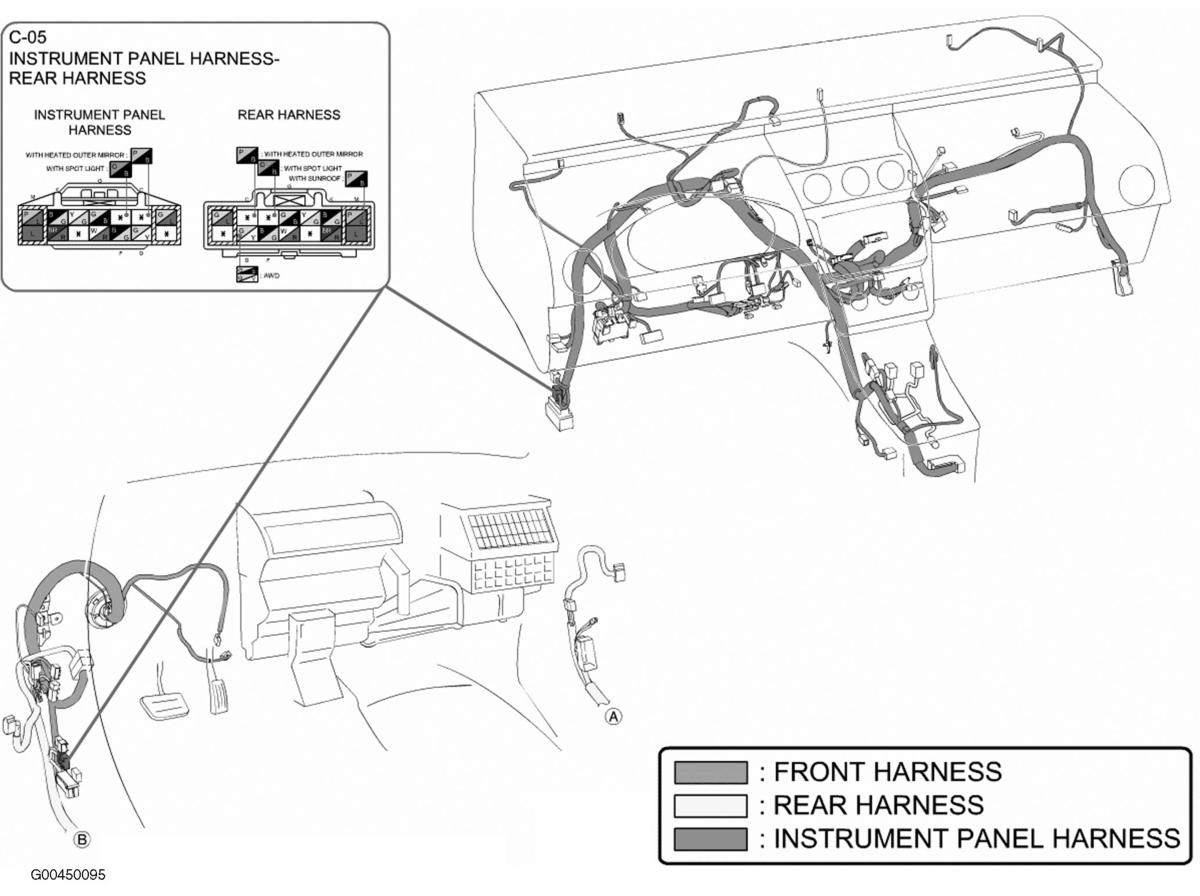

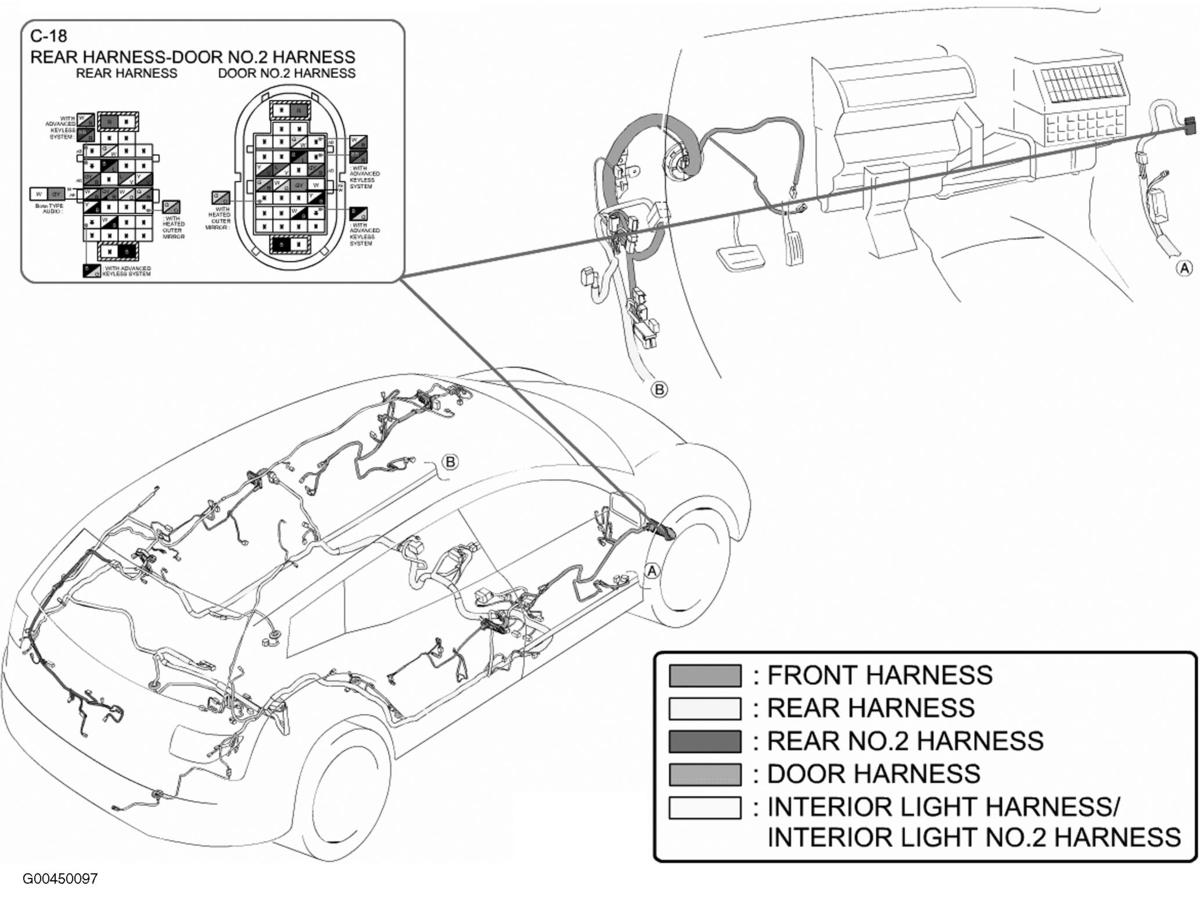

Fig 47: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.

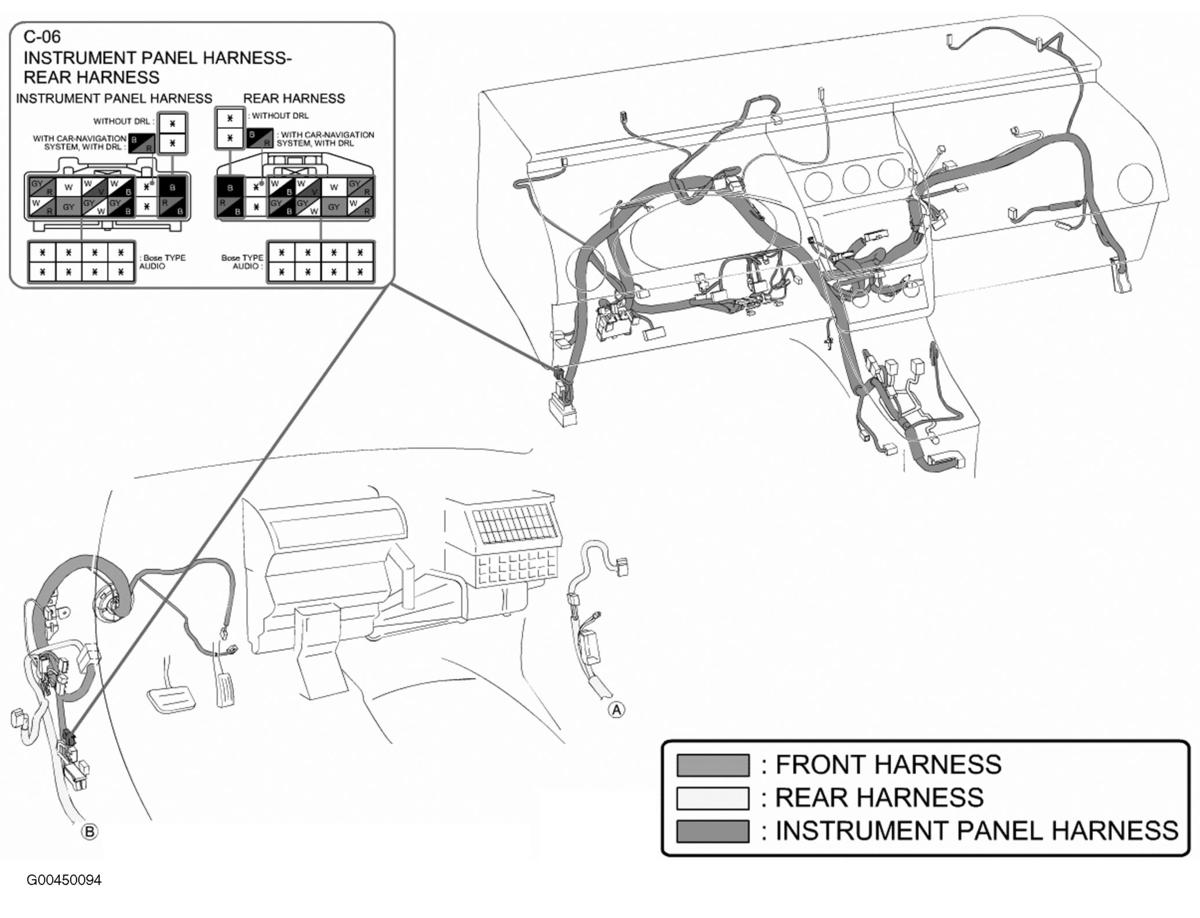

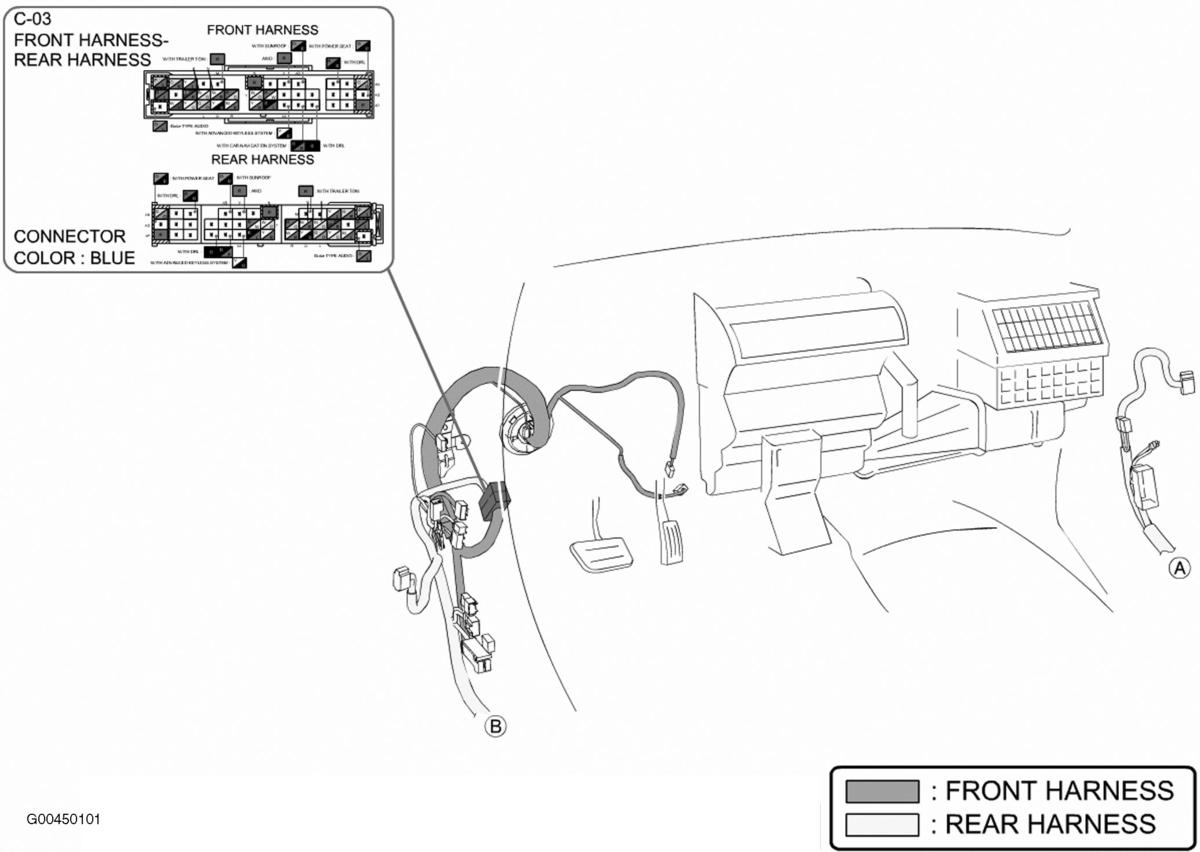

Fig 48: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.
Fig 49: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.
Fig 50: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.

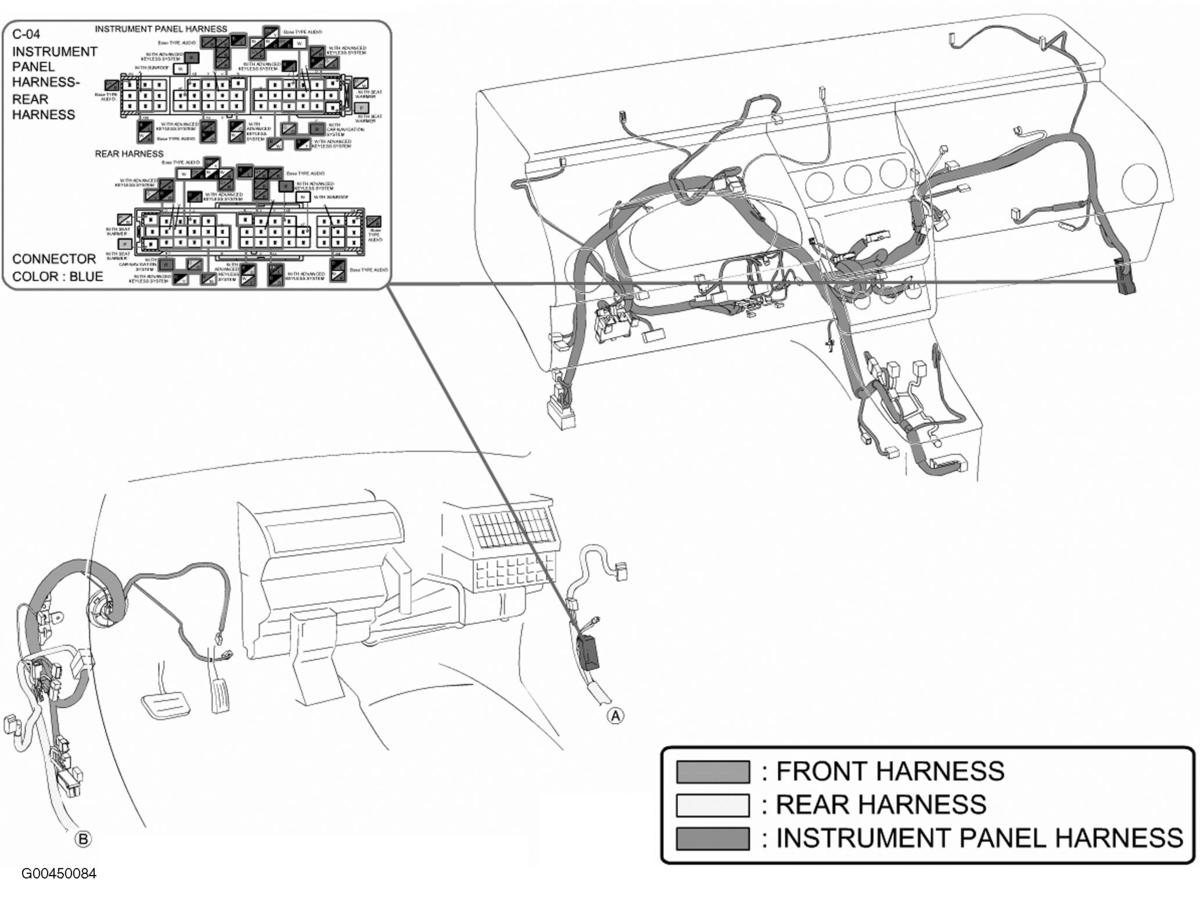

Fig 51: Right Side Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 52: Right Kick Panel
Courtesy of MAZDA MOTORS CORP.
Fig 53: Right Kick Panel
Courtesy of MAZDA MOTORS CORP.
Fig 54: Left Side Of Dash
Courtesy of MAZDA MOTORS CORP.
Fig 55: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.
Fig 56: Left Kick Panel
Courtesy of MAZDA MOTORS CORP.
