Relay Location

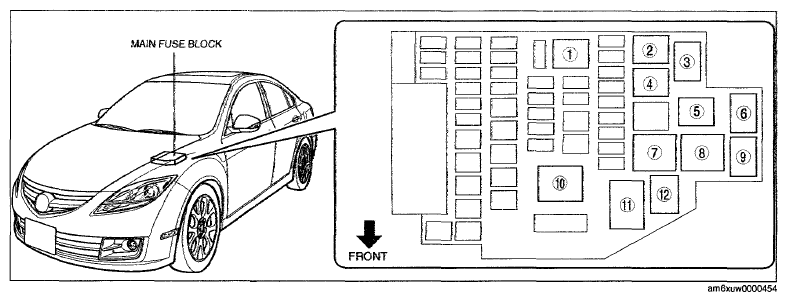

Fig 1: Main Fuse Block Relays
G07622497Courtesy of MAZDA MOTORS CORP.
MAIN FUSE BLOCK RELAY IDENTIFICATION

RELAY NUMBER RELAY DESCRIPTION
1 Fuel pump relay
2 Horn relay
3 Starter relay No. 2 (MZI 3.7 V6)
4 Front fog light relay
5 Starter relay
6 A/C relay
7 Fan control module relay
8 Blower relay
9 AT main relay (MZR 2.5, ATX)
  Back-up light relay (MZR 2.5, MTX)
10 Main relay
11 Headlight relay
12 Rear window defroster relay
