Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

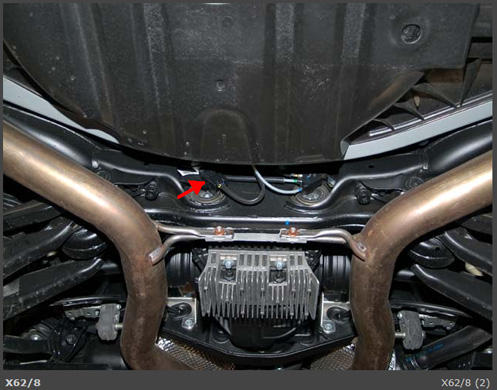

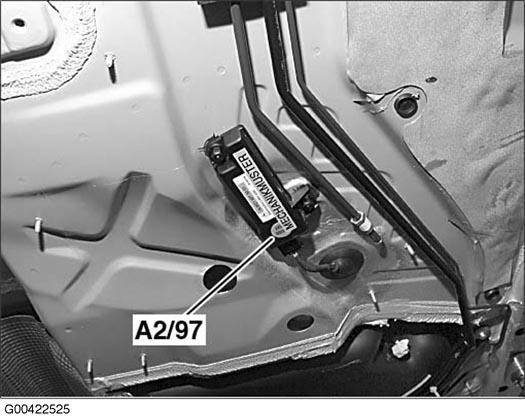

Fig 1: Rear Underside Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

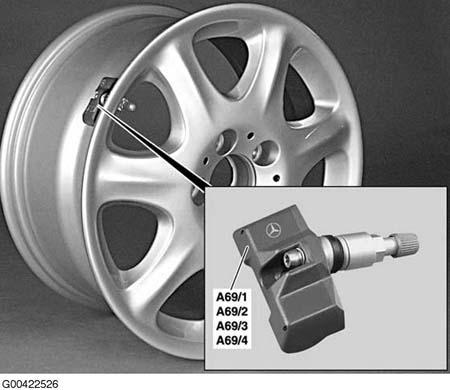

Fig 2: Front/Rear Wheels
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

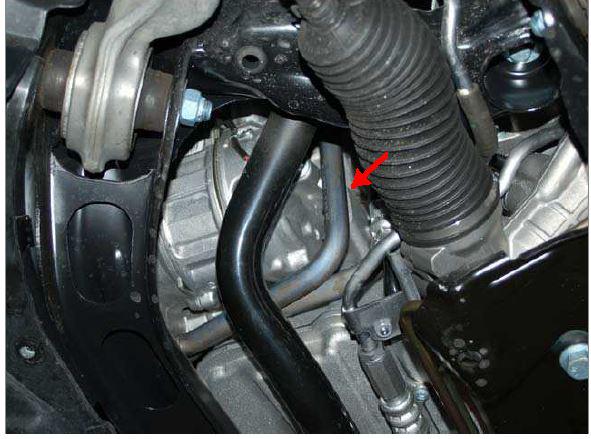

Fig 3: Left Front Underbody Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 4: Left Rear Underbody Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

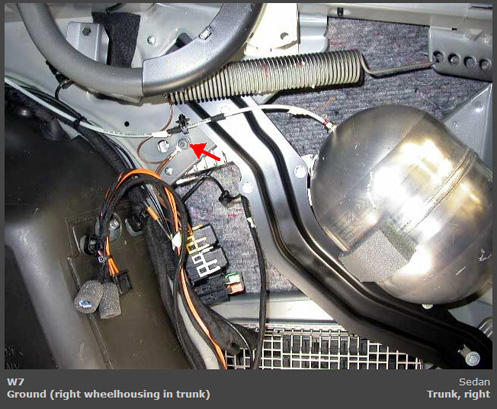

Fig 5: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

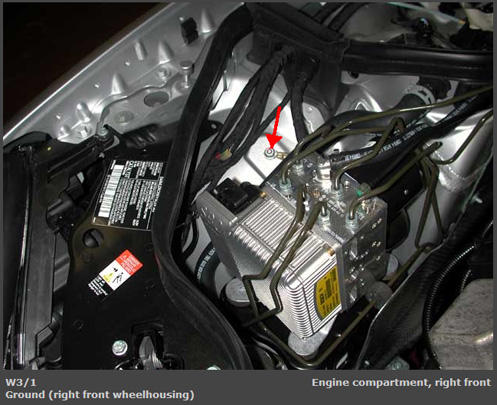

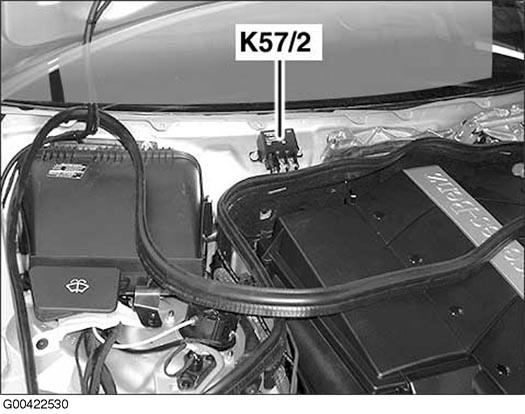

Fig 6: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

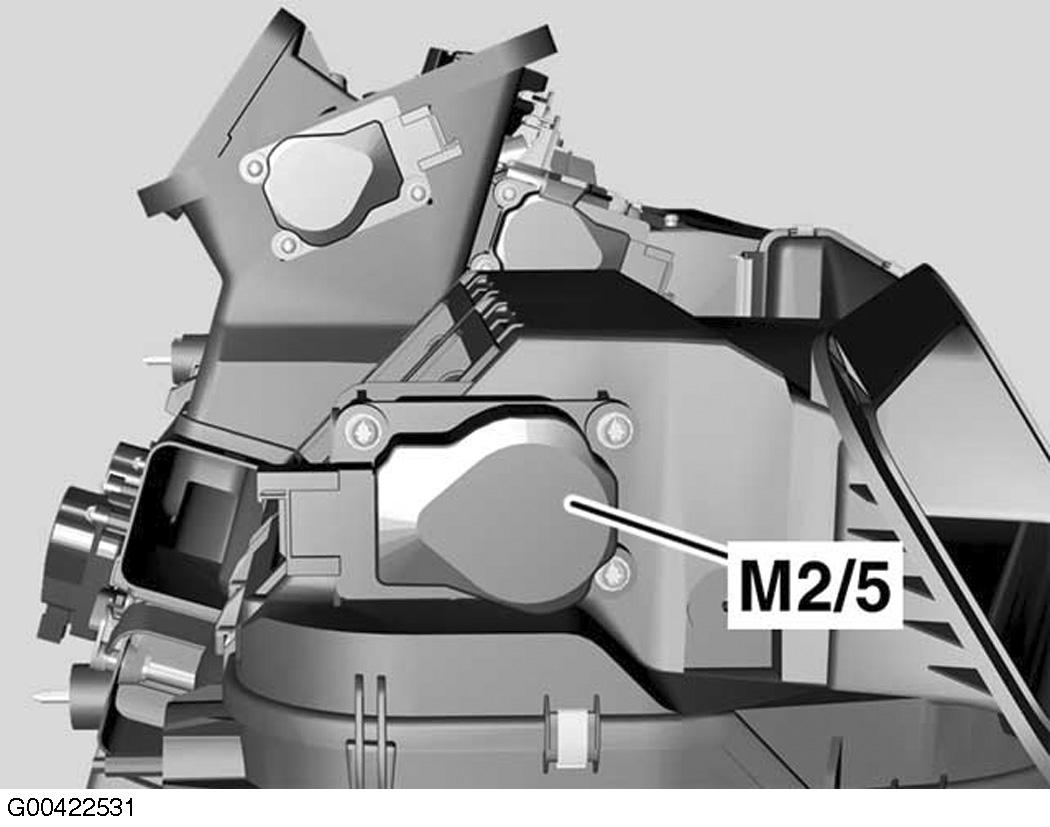

Fig 7: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

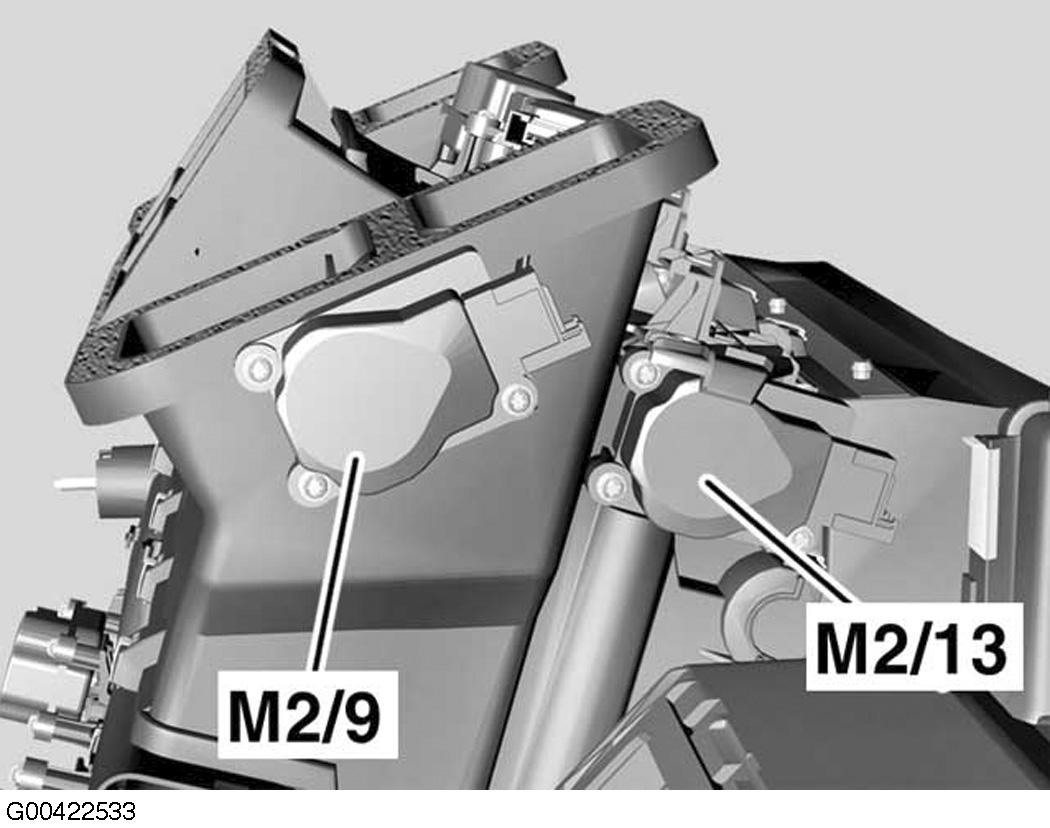

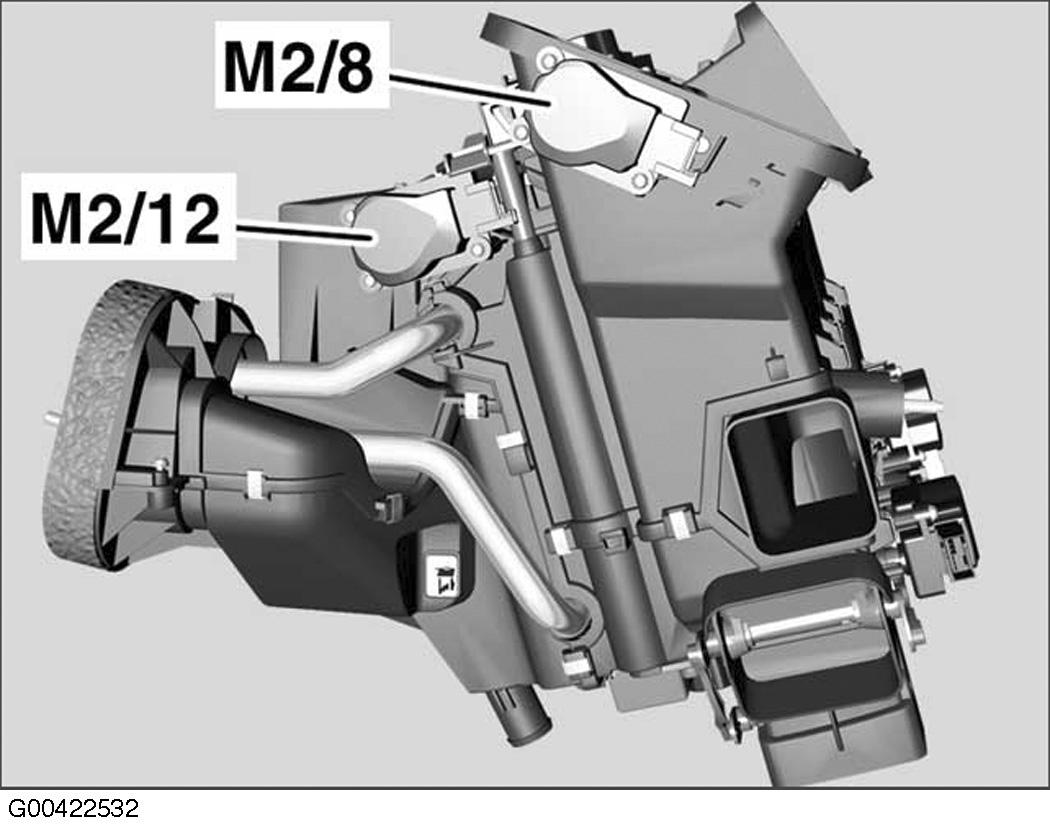

Fig 8: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

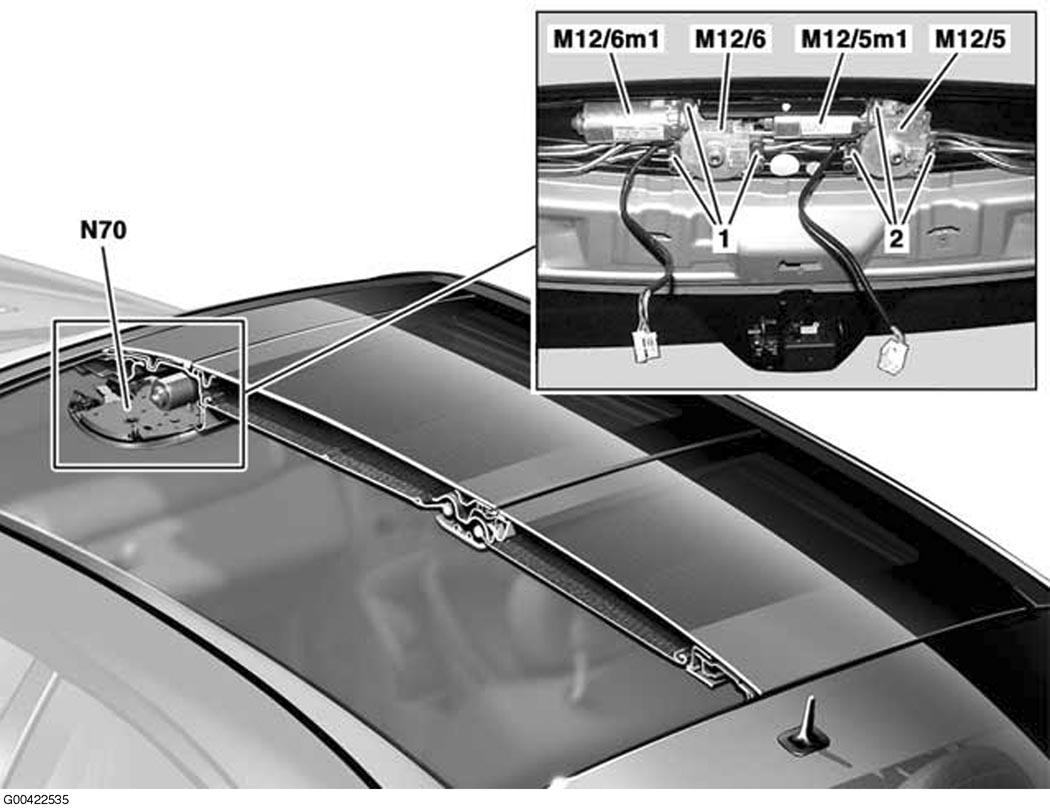

Fig 10: Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

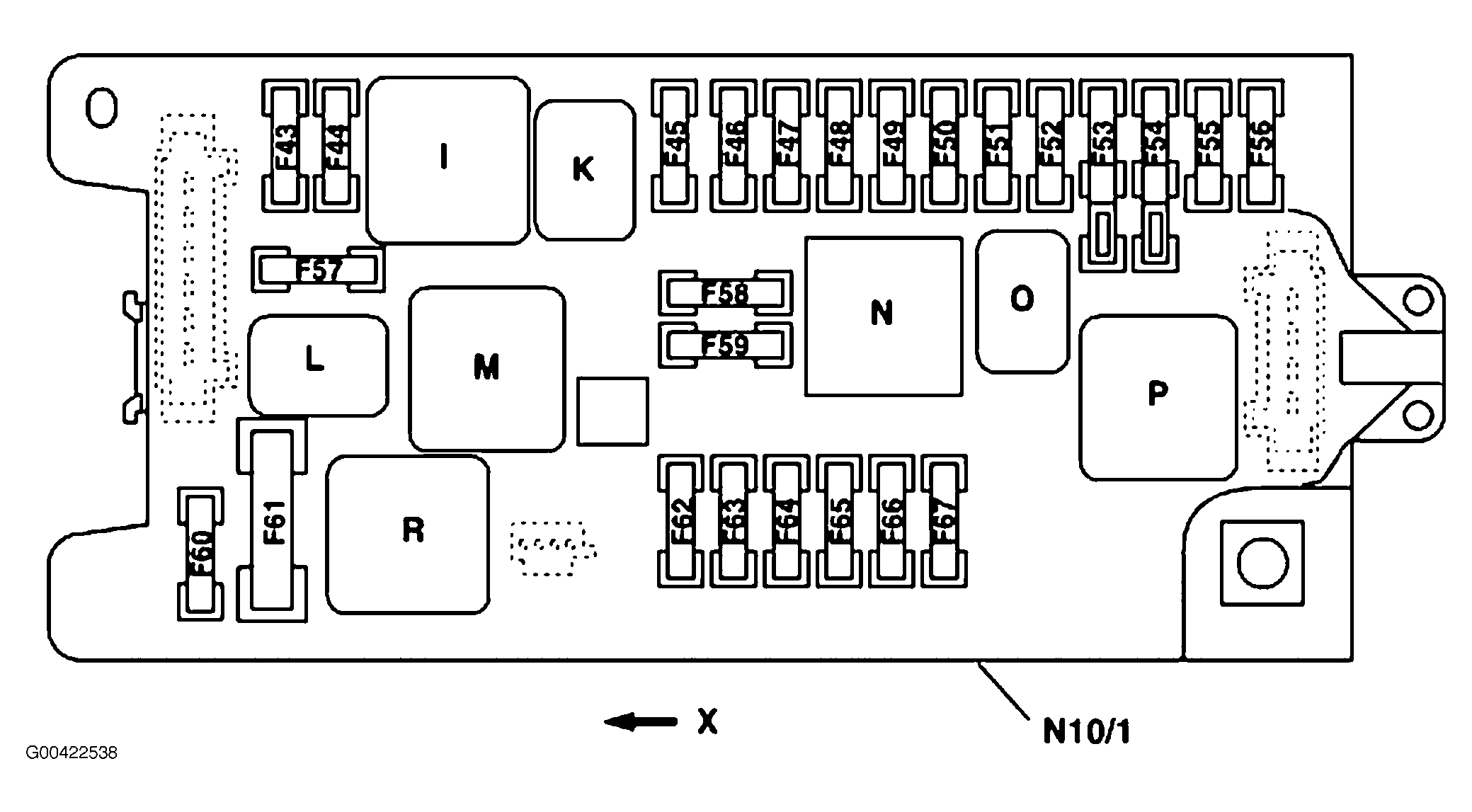

Fig 11: Driver-Side SAM Control Unit W/Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

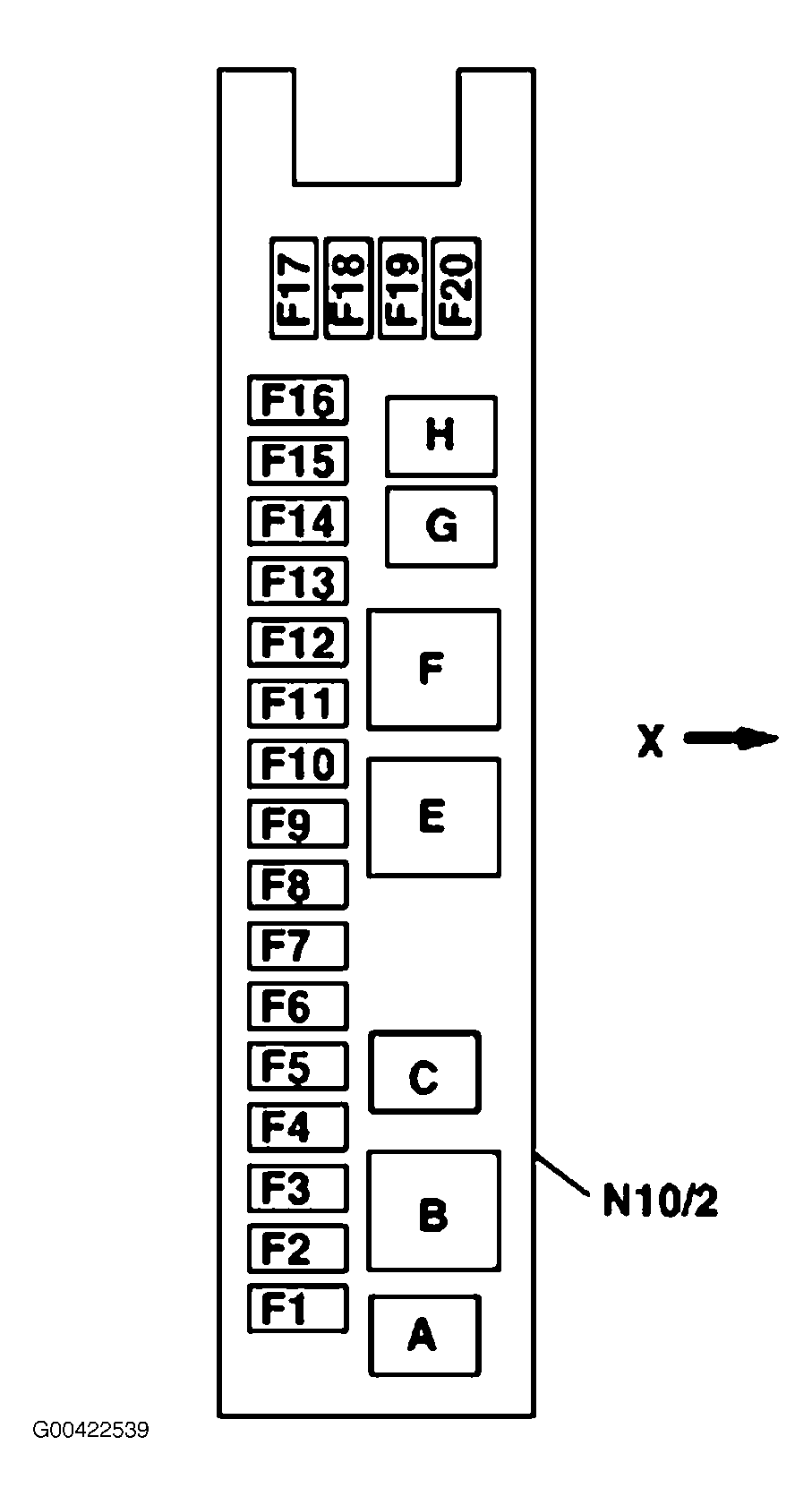

Fig 12: Rear SAM Control Unit W/Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

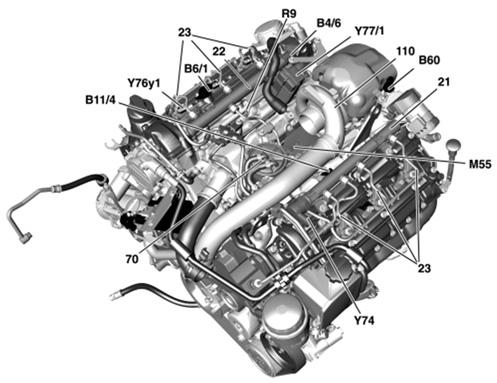

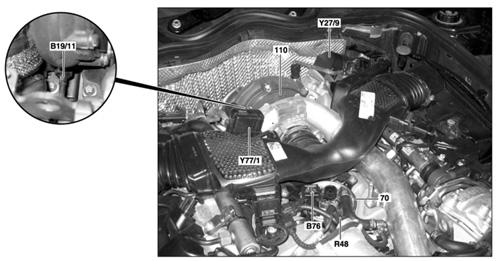

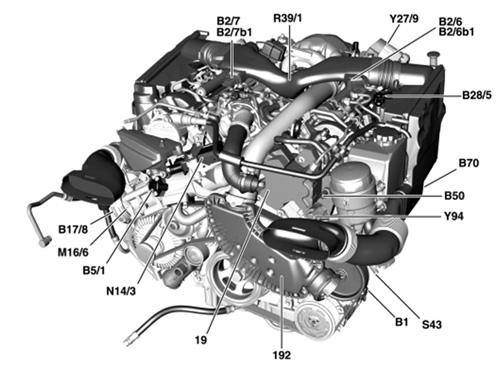

Fig 14: Top Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

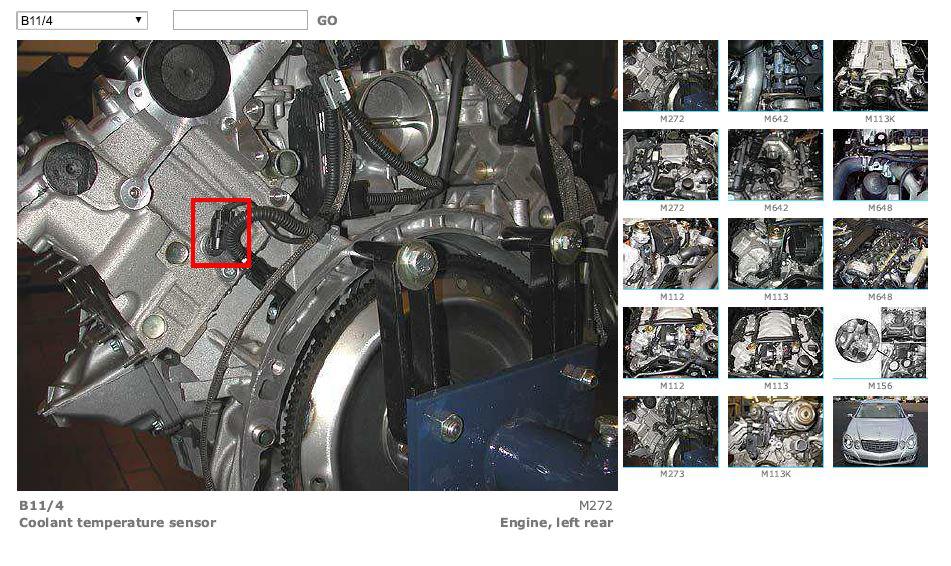

Fig 15: Top Of Engine (M272)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Rear Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

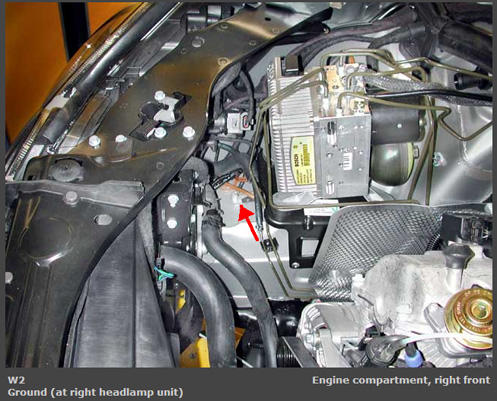

Fig 17: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 18: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

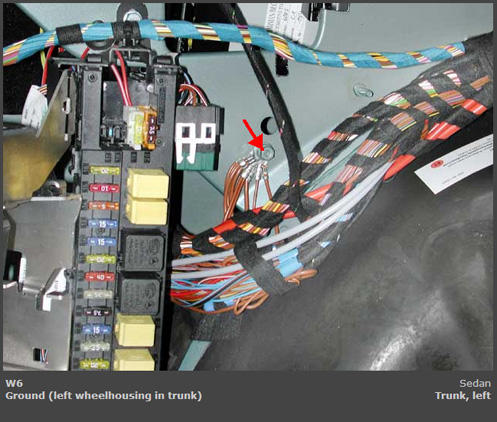

Fig 19: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

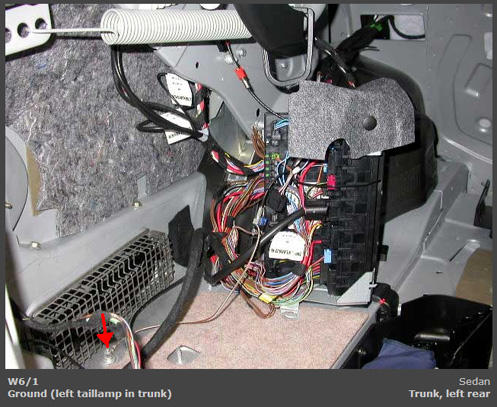

Fig 21: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 22: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

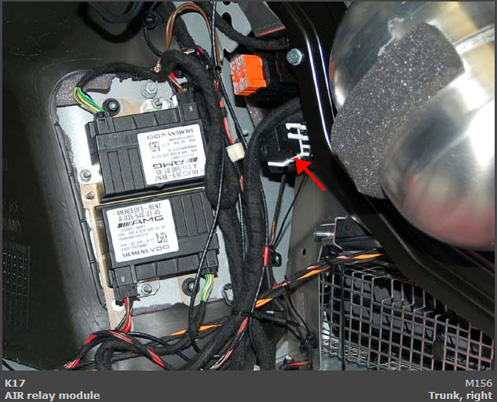

Fig 23: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

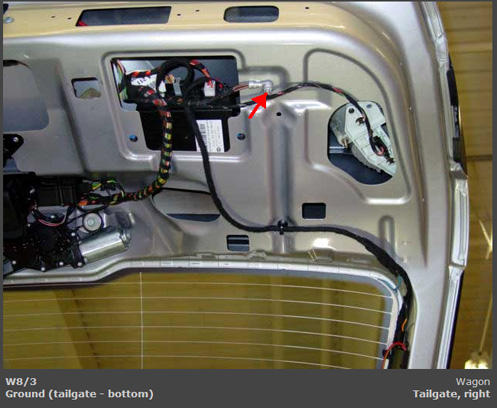

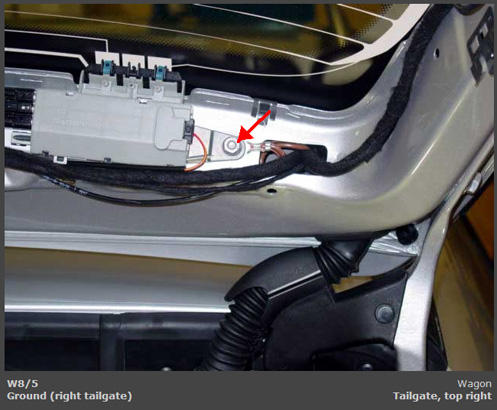

Fig 24: Right Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 25: Right Side Of Tailgate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

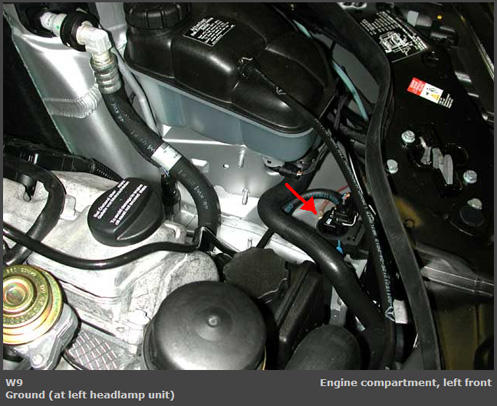

Fig 26: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

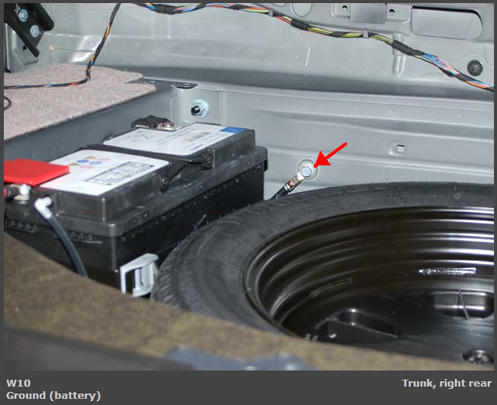

Fig 27: Right Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

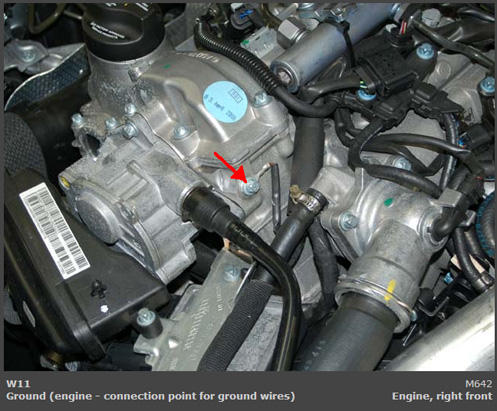

Fig 28: Right Front Of Engine (M642)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

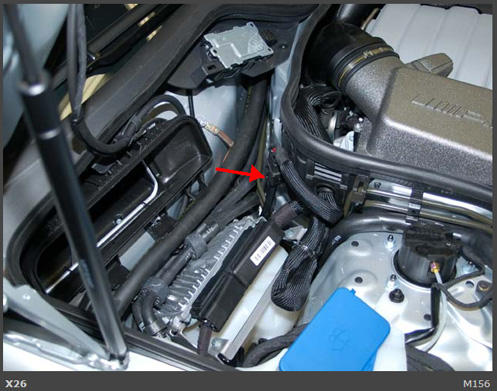

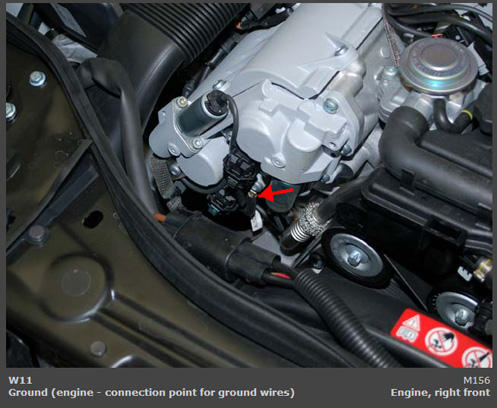

Fig 29: Right Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Left Front Of Engine (M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

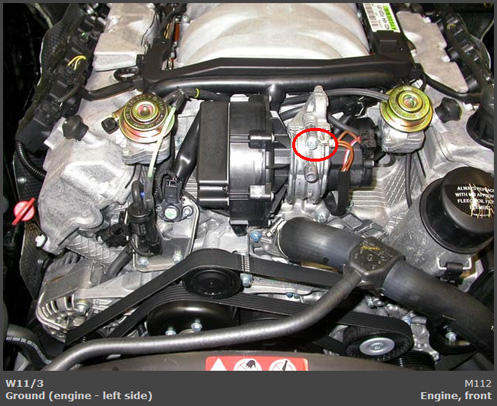

Fig 31: Front Of Engine (M112 & M113)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

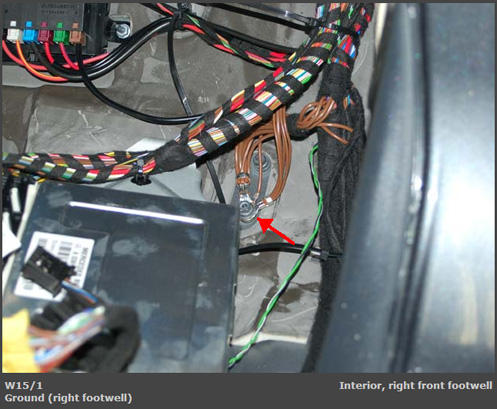

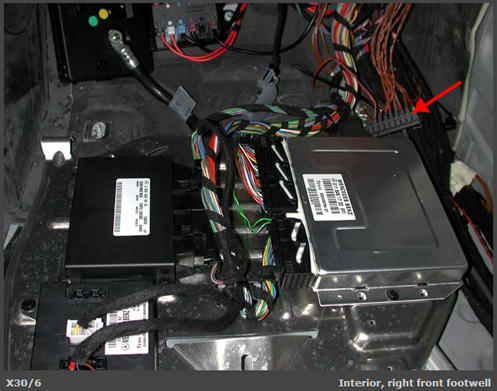

Fig 32: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

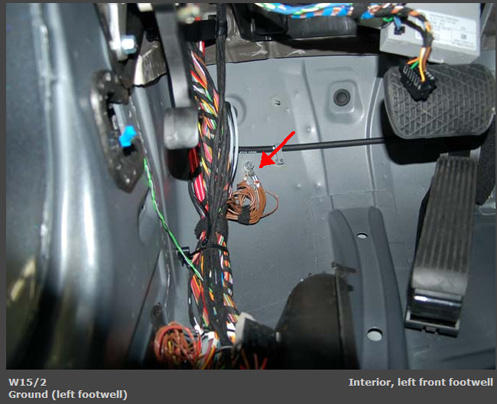

Fig 33: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

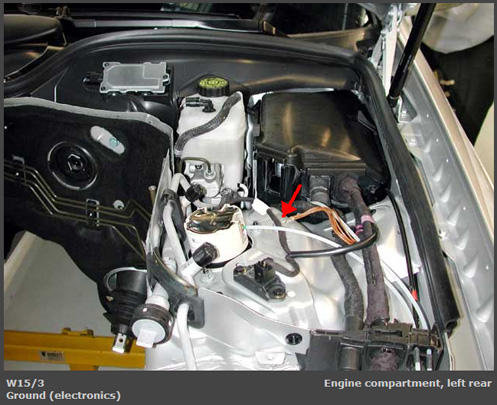

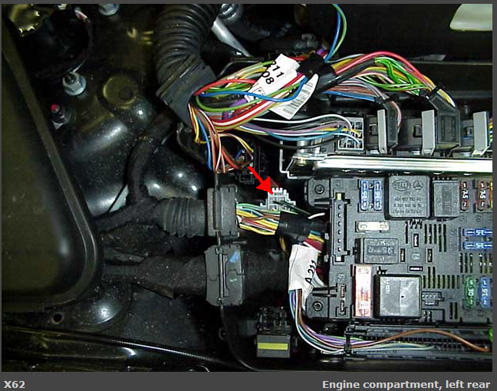

Fig 34: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

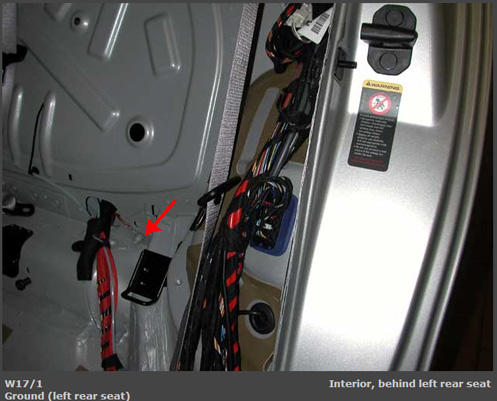

Fig 35: Behind Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

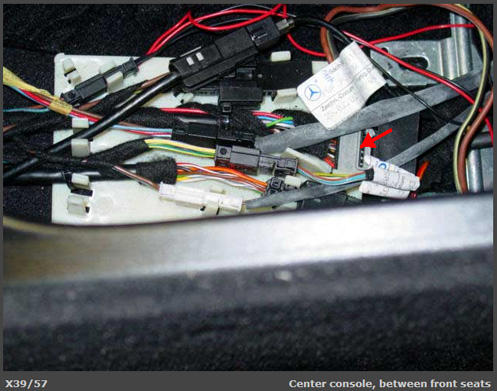

Fig 36: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

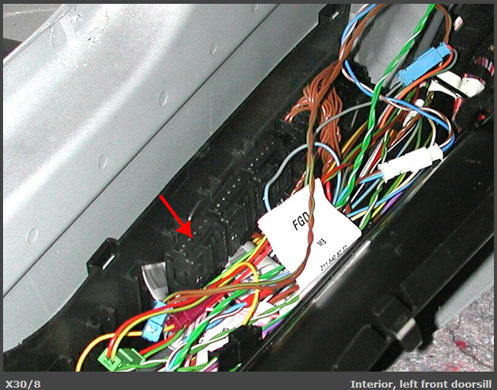

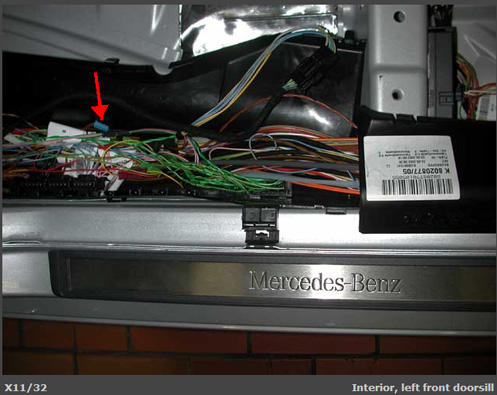

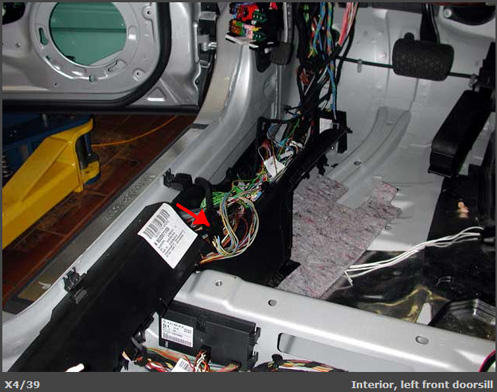

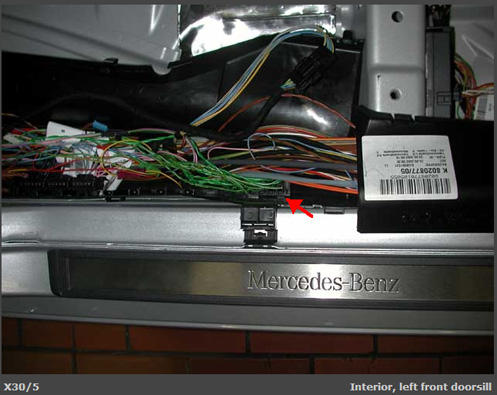

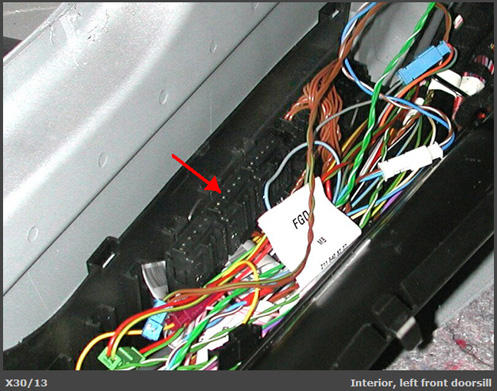

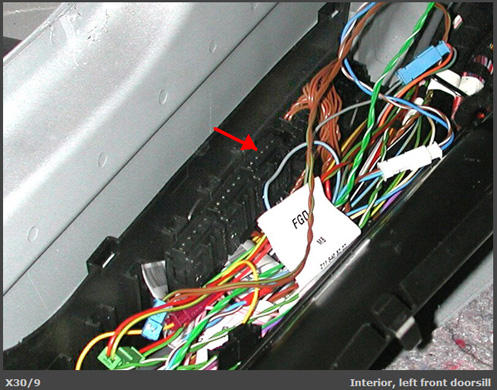

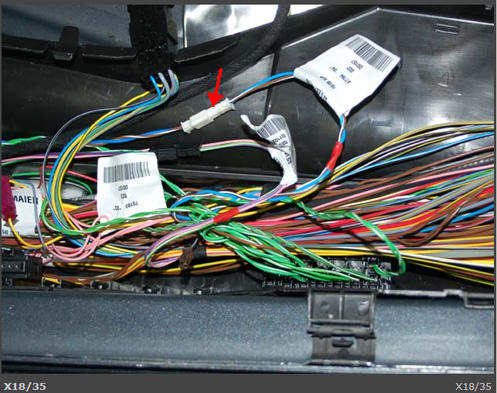

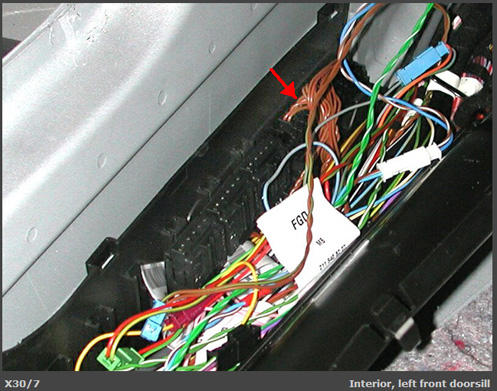

Fig 37: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

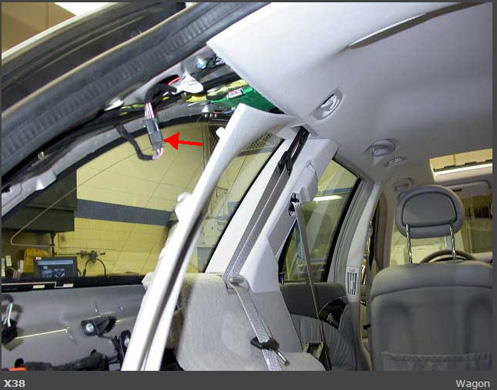

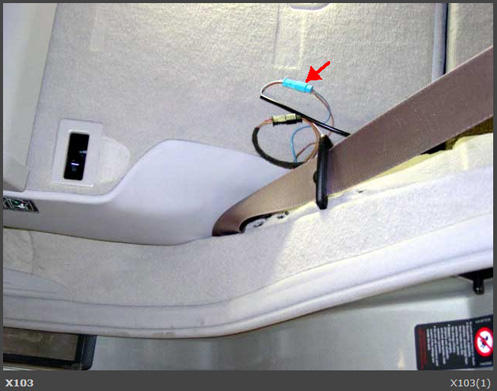

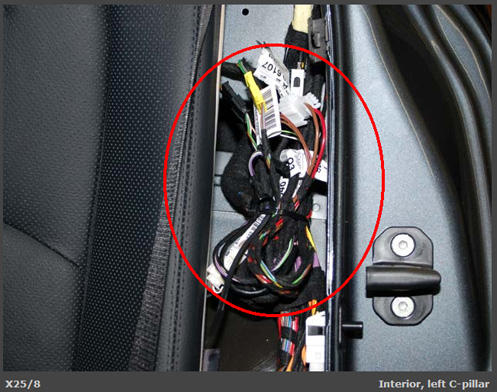

Fig 41: Left "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

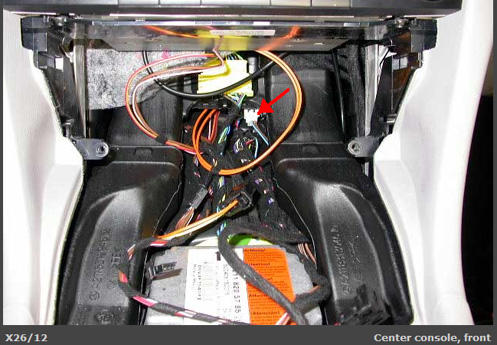

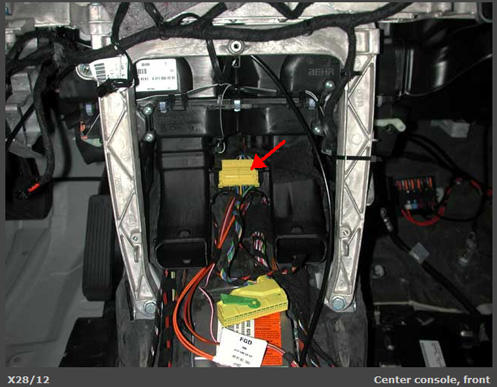

Fig 43: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

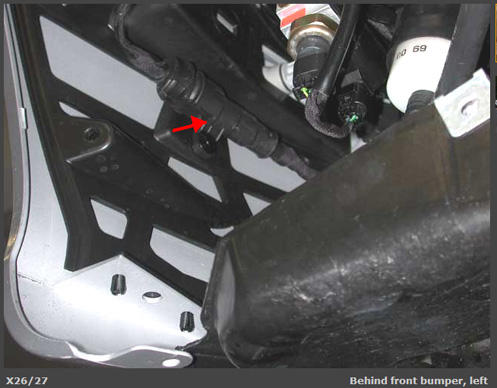

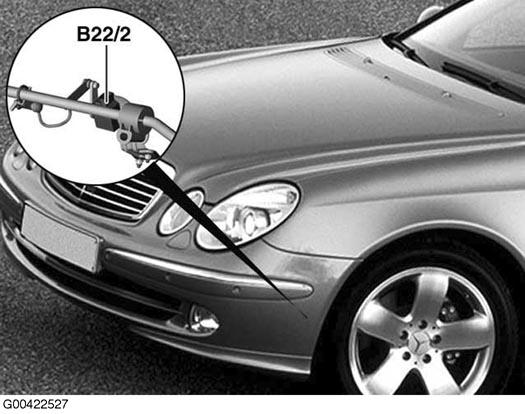

Fig 44: Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

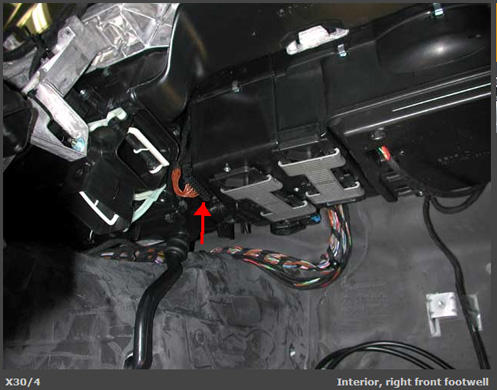

Fig 46: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 48: Right Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 50: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 51: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

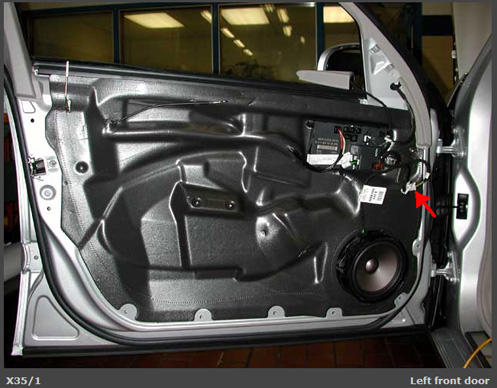

Fig 53: Left Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

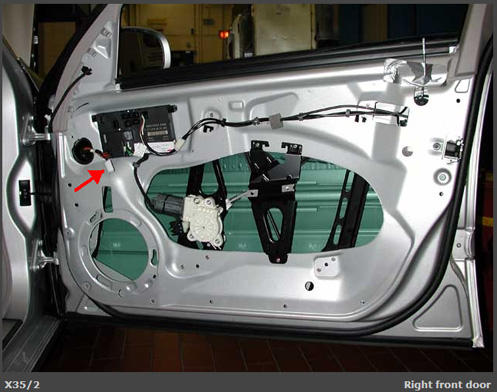

Fig 54: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

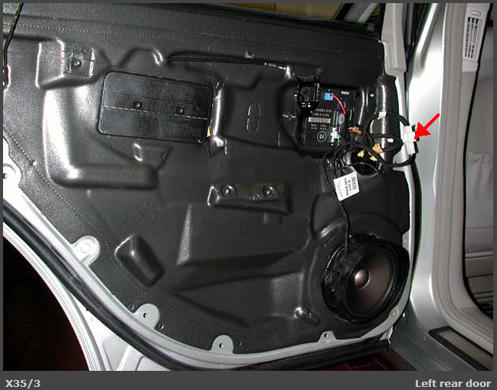

Fig 55: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

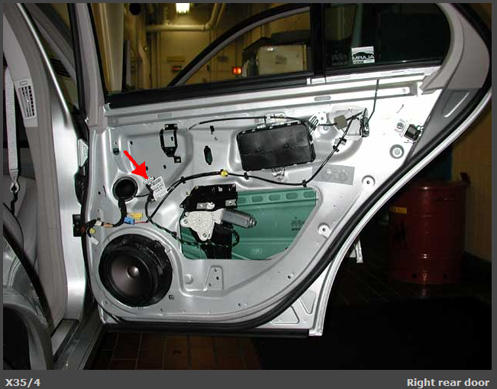

Fig 56: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

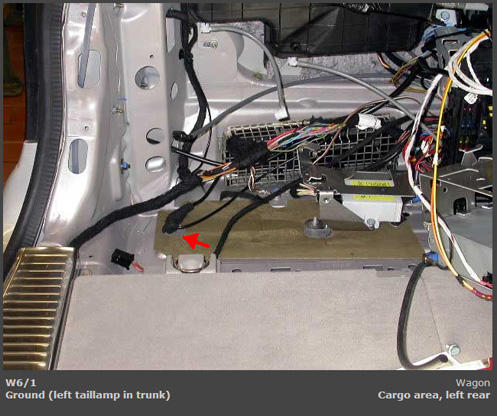

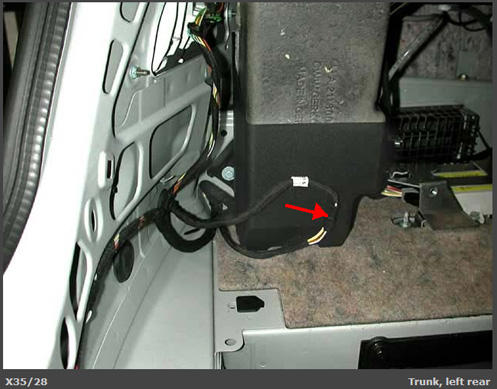

Fig 57: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

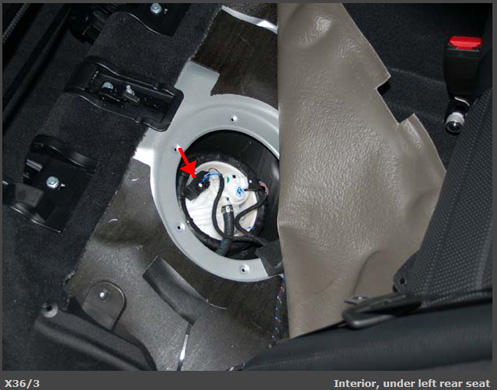

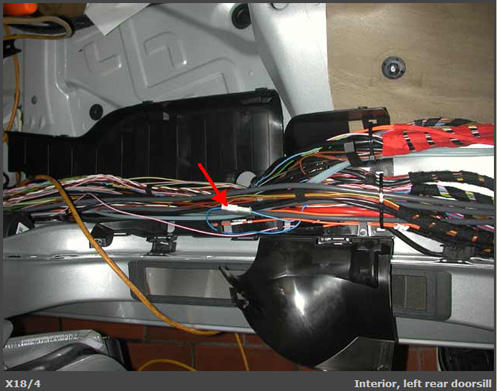

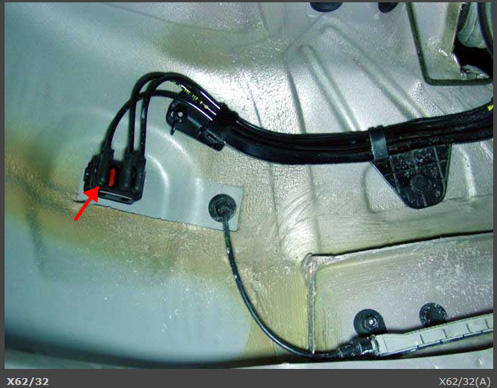

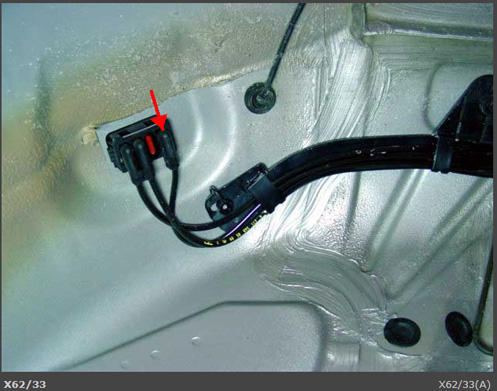

Fig 58: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 59: Left "D" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

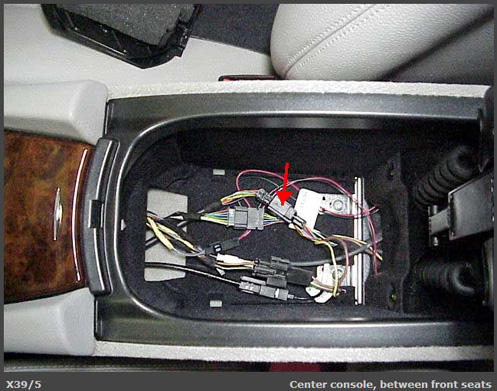

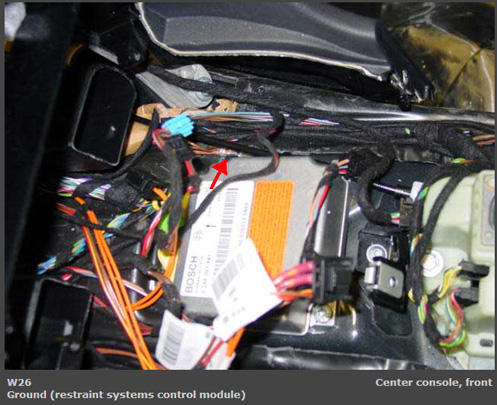

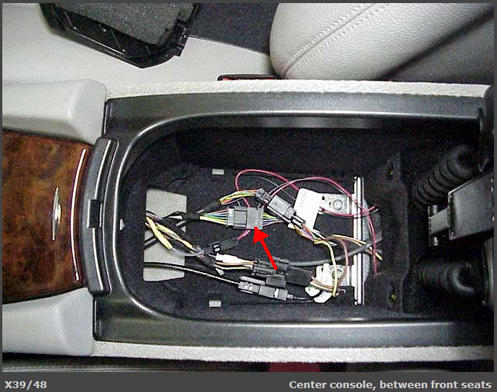

Fig 60: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

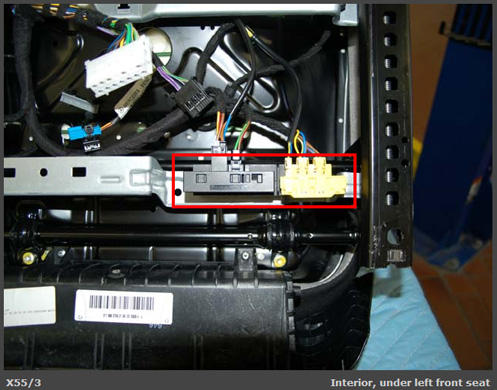

Fig 63: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

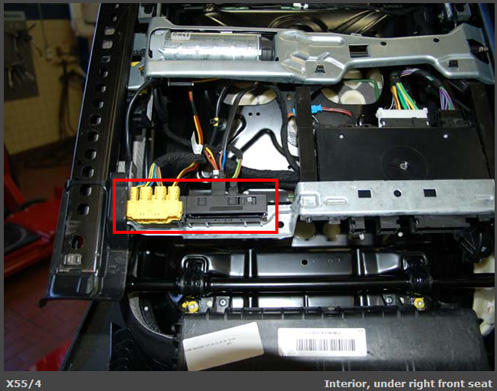

Fig 64: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 65: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

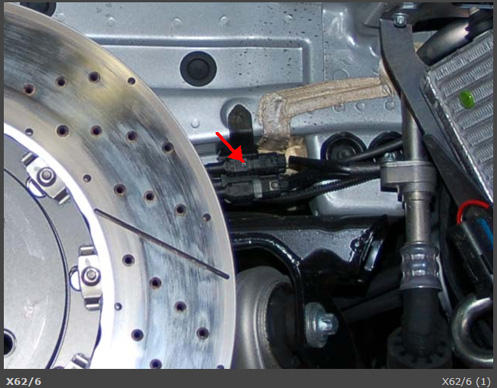

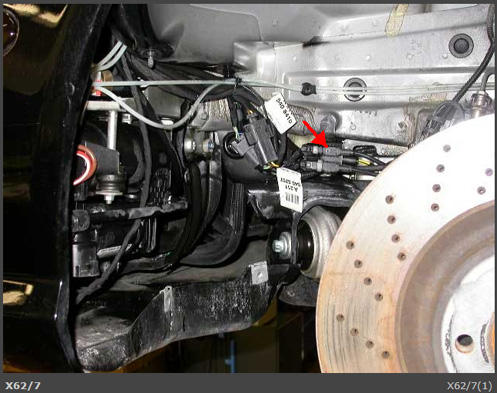

Fig 66: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

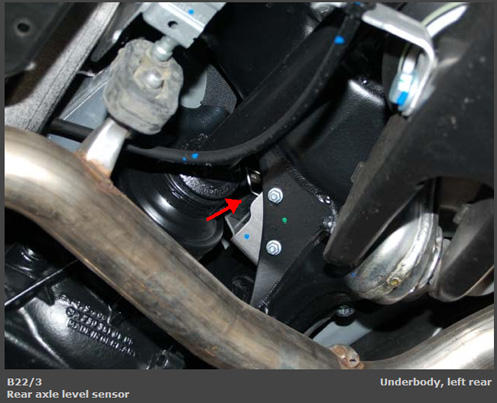

Fig 68: Under Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Left Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 70: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Left Side Of Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

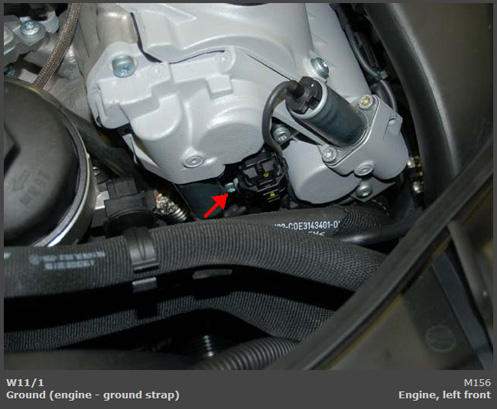

Fig 72: Engine, left front behind a/c compressor(M156)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
