Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

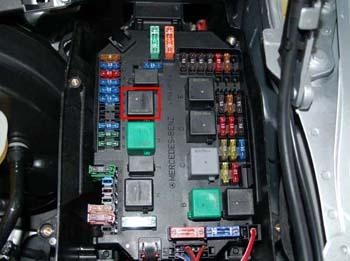

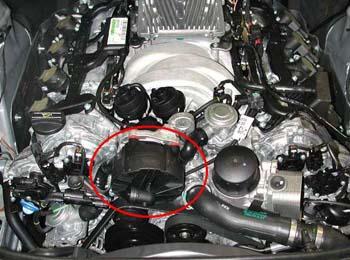

Fig 1: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

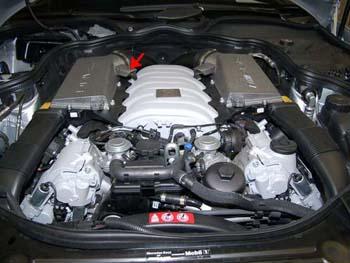

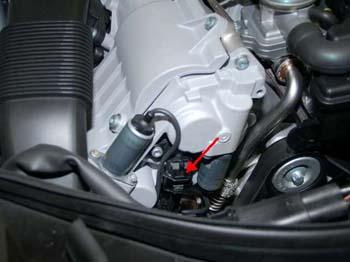

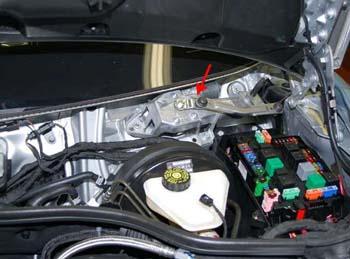

Fig 2: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

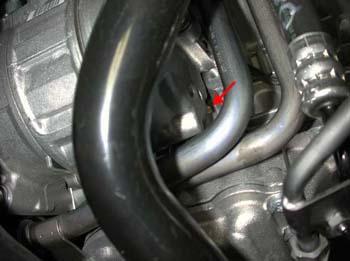

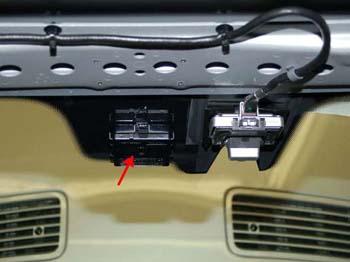

Fig 3: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

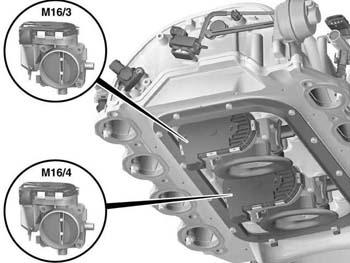

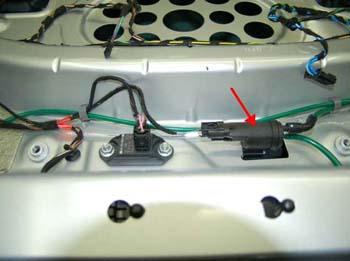

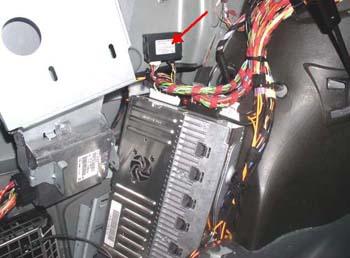

Fig 4: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

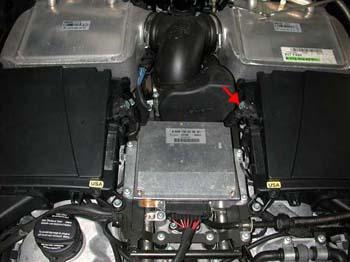

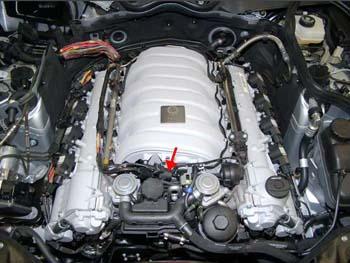

Fig 5: Right Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

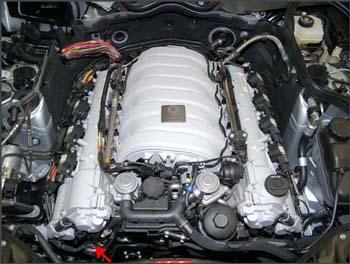

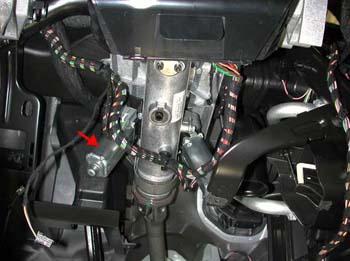

Fig 6: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

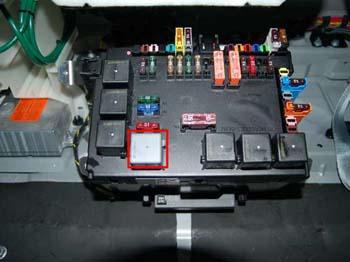

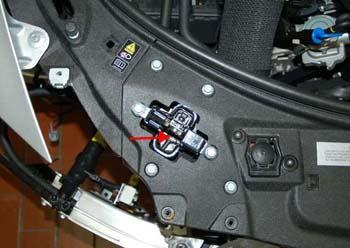

Fig 7: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

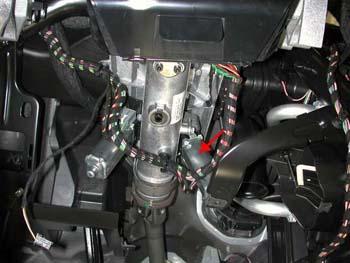

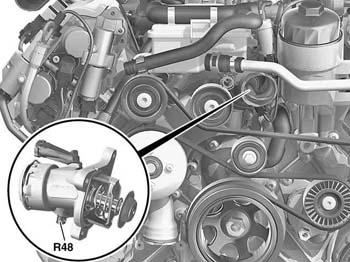

Fig 8: Top Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Top Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: Top Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 12: Right Rear Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Left Rear Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 14: Left "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 17: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 18: Top Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 19: Right Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Left Rear Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 22: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 23: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 24: Left Front Seatback
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 25: Right Front Seatback
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

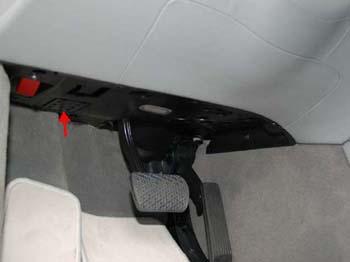

Fig 26: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 28: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 29: Right Front Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Right Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 31: Left Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 35: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 36: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Left Side Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Left Side Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Left Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 41: Right Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Right Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 43: Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 44: Rear Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 46: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 48: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 50: HVAC Unit
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 51: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 54: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 56: Front Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 57: Left Side Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

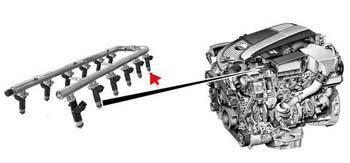

Fig 58: Top & Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 59: Top & Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Top & Left Side Of Engine (V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 63: Top Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 64: Top & Left Side Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 65: Rear Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 66: Top Front Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 68: Rear Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Left/Right Sides Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 70: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 73: Fuel Tank Assembly
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

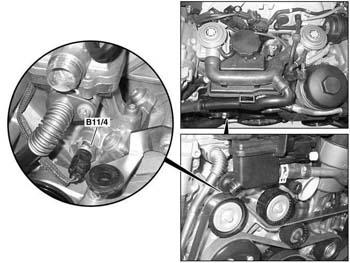

Fig 75: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

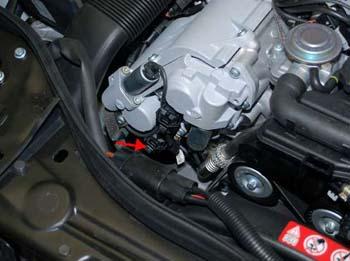

Fig 76: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

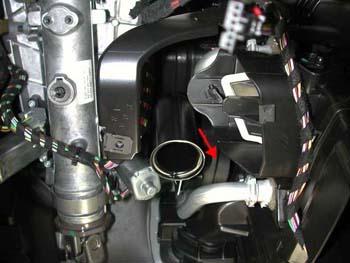

Fig 77: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 78: Electric Control Unit (Bottom Of Transmission)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 79: Electric Control Unit (VGS) (Bottom Of Transmission)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

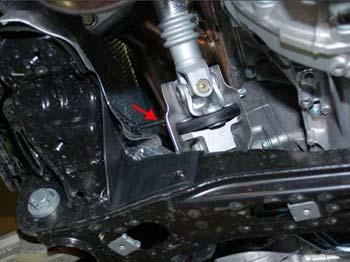

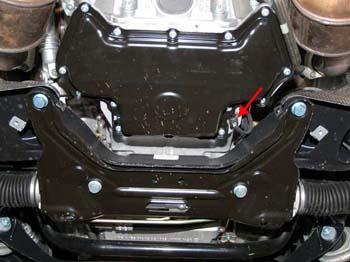

Fig 80: Under Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 82: Intake Manifold (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 83: Center Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

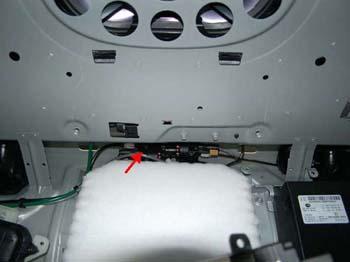

Fig 84: Under Center Of Hatshelf
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 85: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 86: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 87: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 88: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

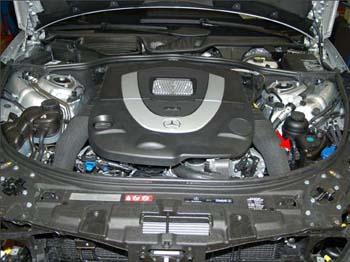

Fig 89: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 90: Top Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 91: Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

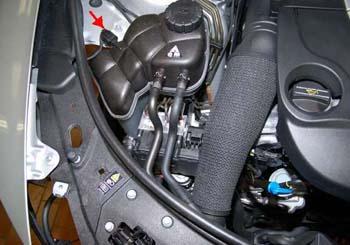

Fig 92: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 93: Right Side Of Oil Pan (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

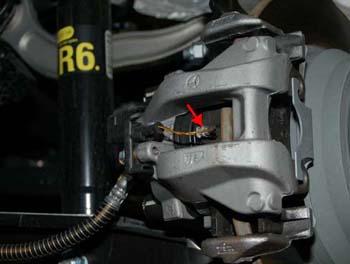

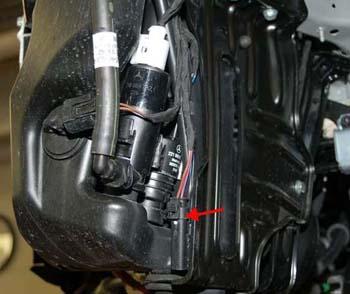

Fig 94: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 95: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

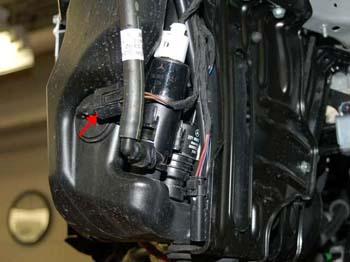

Fig 98: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 99: Engine Compartment (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

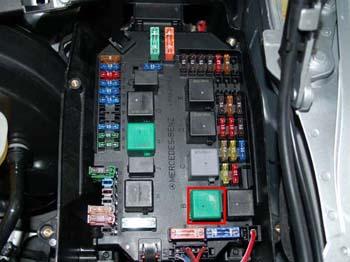

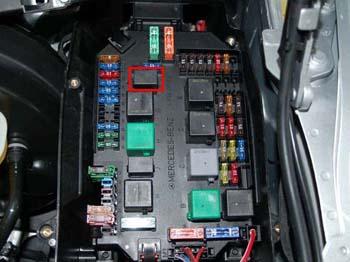

Fig 100: Front SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 101: Front SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 102: Front SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 103: Front SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 104: Front SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

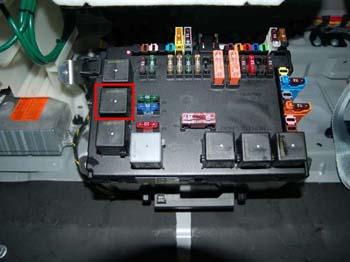

Fig 105: Rear SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 106: Rear SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 107: Rear SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 108: Rear SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 109: Rear SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 110: Rear SAM Control Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 111: Right Front Seat Back (Left Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

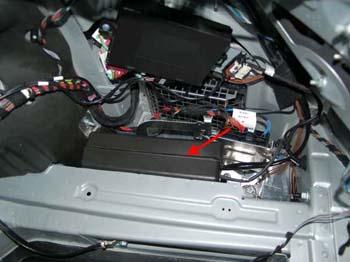

Fig 112: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 113: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 114: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 115: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 116: Right Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 117: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 118: Right Front Upper Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 119: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 120: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 121: Right Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 122: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 123: Steering Wheel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 124: Right Front Upper Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

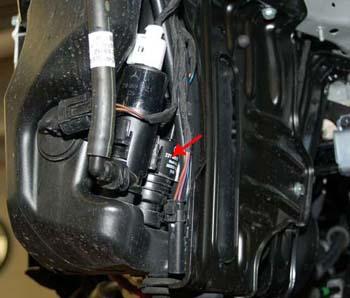

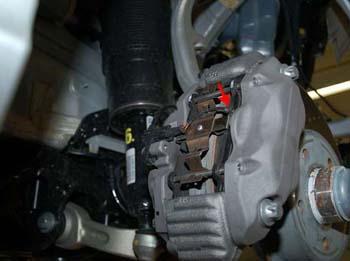

Fig 125: Left Front Wheelhouse
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 126: Left Front Wheelhouse
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 127: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

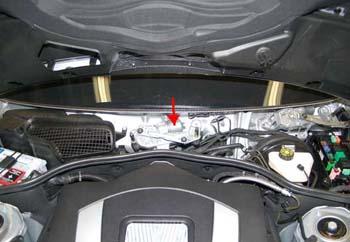

Fig 128: Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

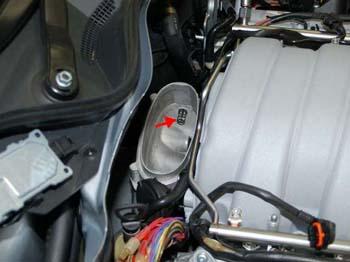

Fig 129: Intake Manifold (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 130: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 131: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

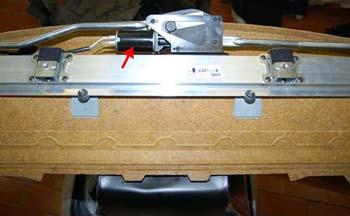

Fig 132: Center Of Hatshelf
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 133: Front Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 134: Right Front Of Engine (5.5L V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 135: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 136: Lower Left Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 137: Rear Of Engine (5.5L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

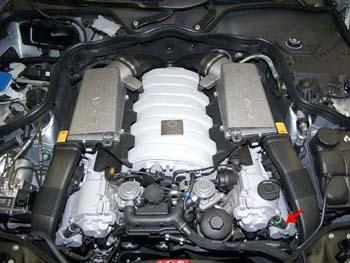

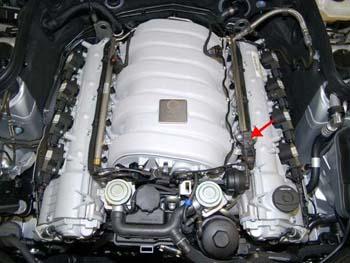

Fig 138: Top Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 139: Top Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 140: Top Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 141: Left Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

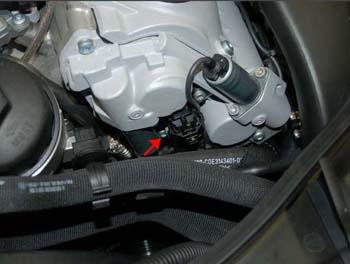

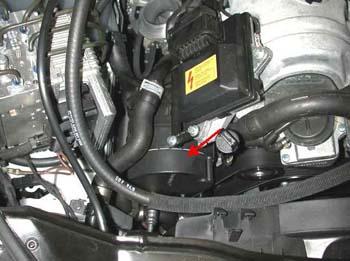

Fig 142: Right Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 143: Left Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 144: Right Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 145: Right Front Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

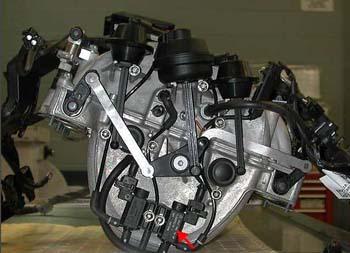

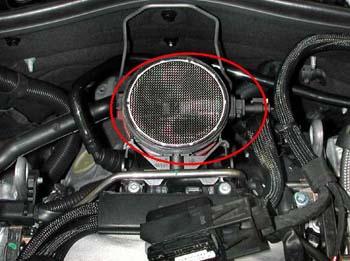

Fig 146: Top Rear Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

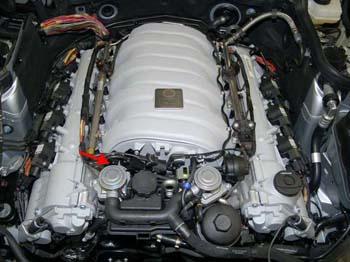

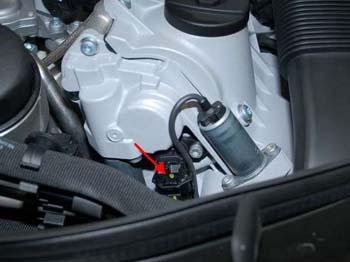

Fig 147: Top Of Engine (6.2L V8)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 148: Top Center Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

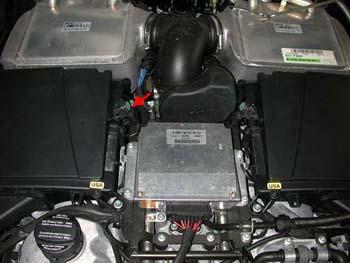

Fig 149: Top Center Of Engine (V12)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 150: Center Front Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
