Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 2: Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

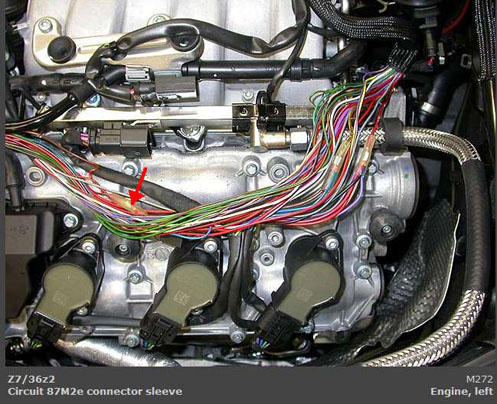

Fig 3: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 4: Fuel Rail
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 5: Exhaust System
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 6: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 7: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 8: Throttle Body
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: Intake Manifold
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 12: Intake Manifold
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 14: Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Bottom Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 17: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

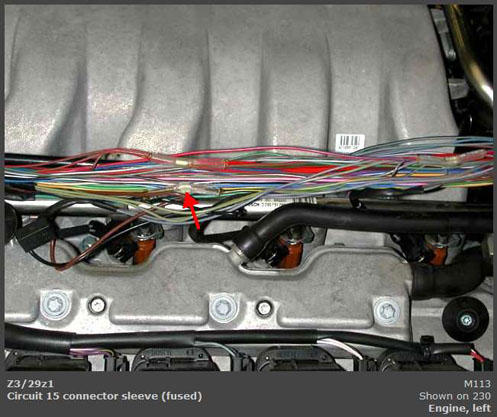

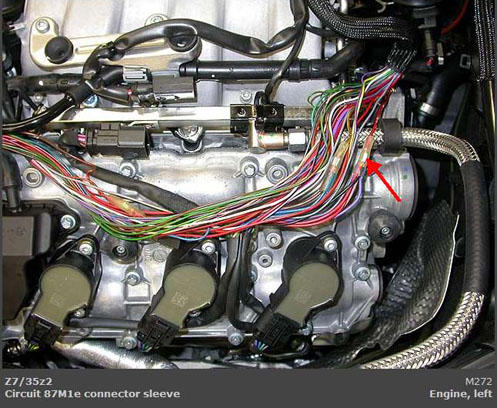

Fig 18: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 19: Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 22: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 23: Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 24: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 25: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 26: Rear SAM Control Unit With Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Driver-Side SAM Control Module With Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

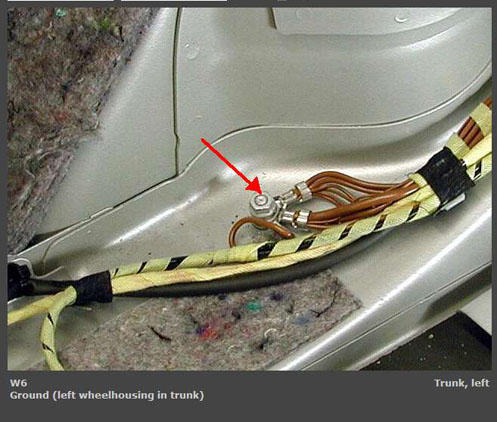

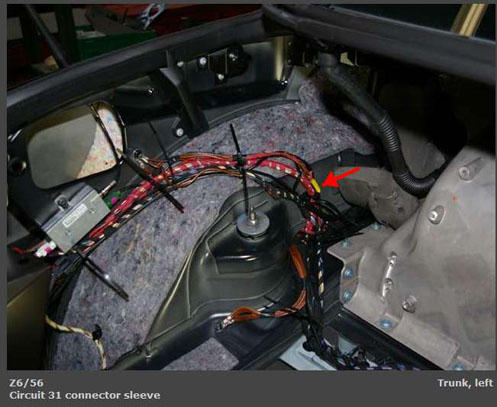

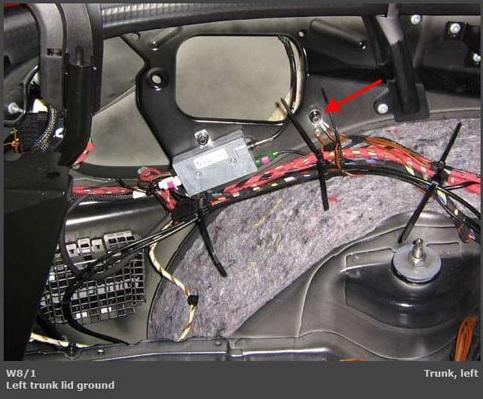

Fig 28: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

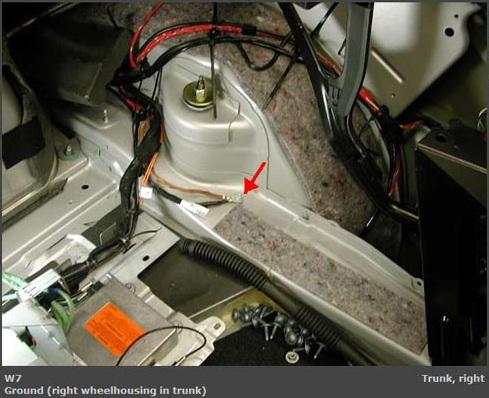

Fig 29: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

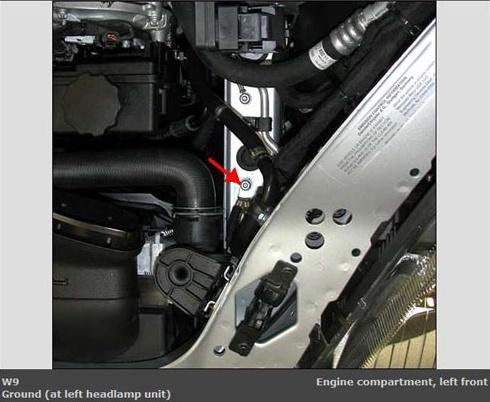

Fig 31: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

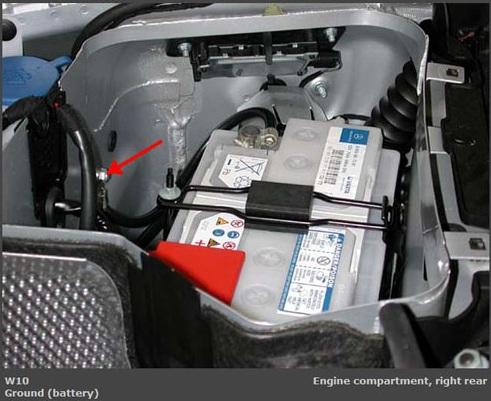

Fig 32: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

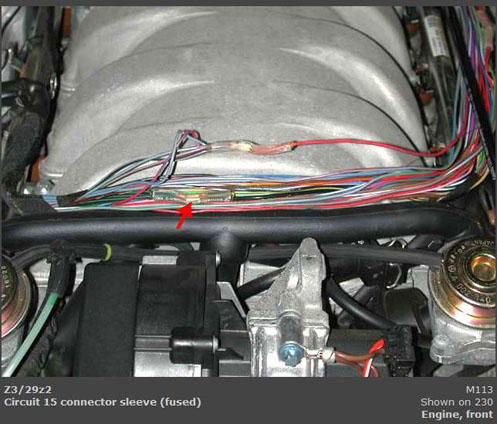

Fig 33: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

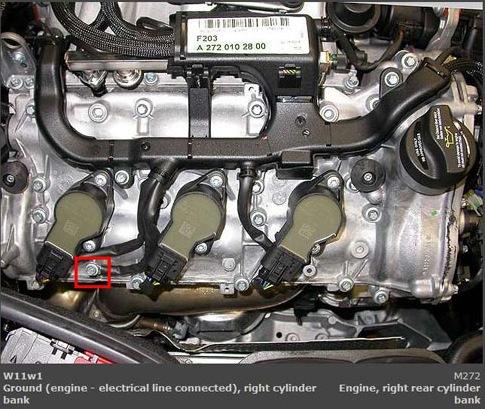

Fig 34: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

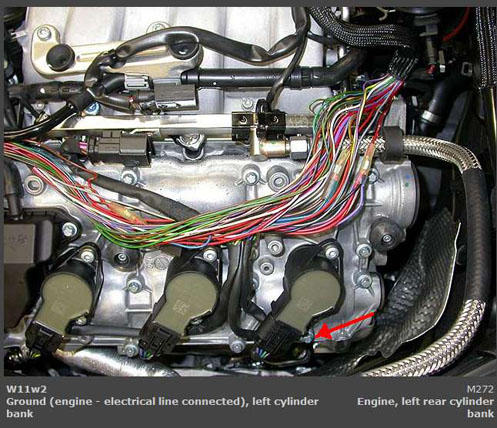

Fig 35: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

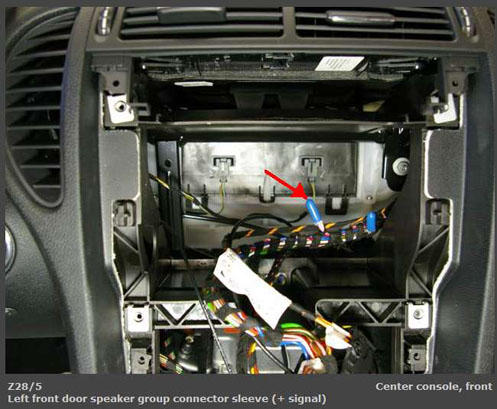

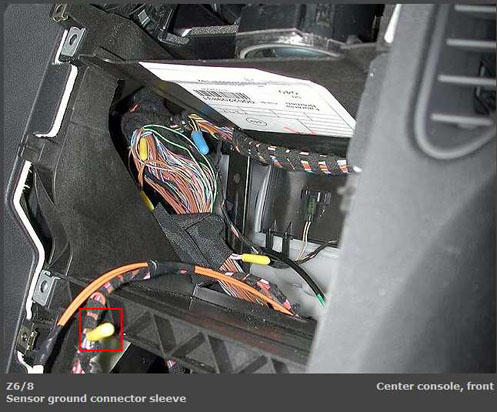

Fig 36: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

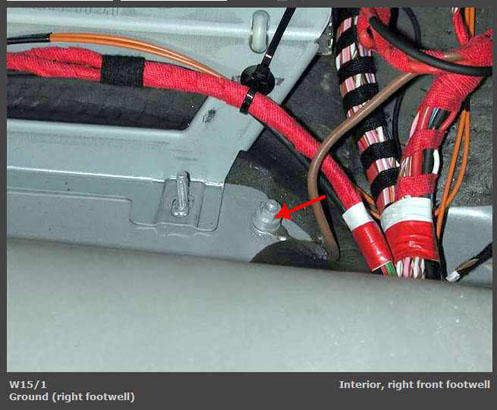

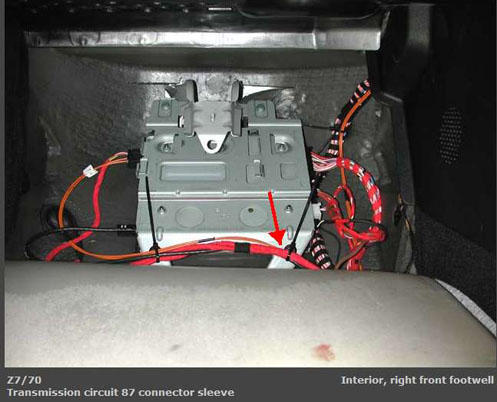

Fig 37: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

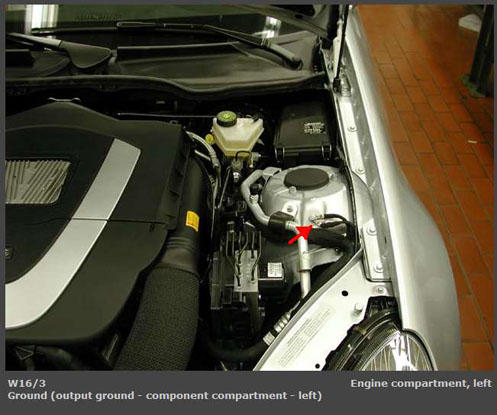

Fig 38: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

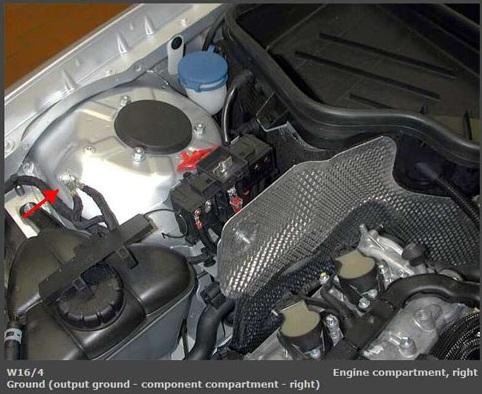

Fig 39: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

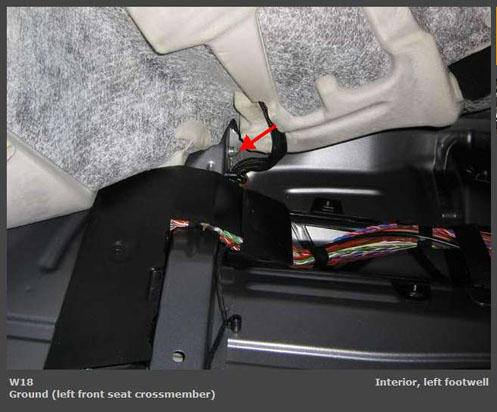

Fig 40: Left Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

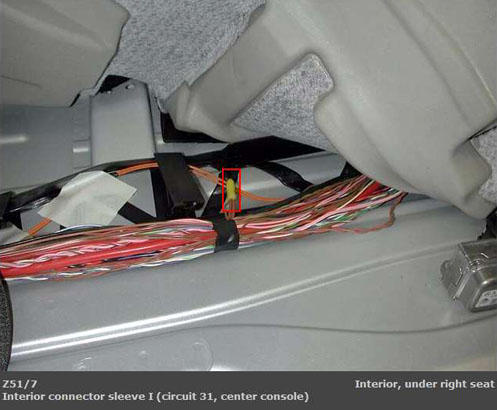

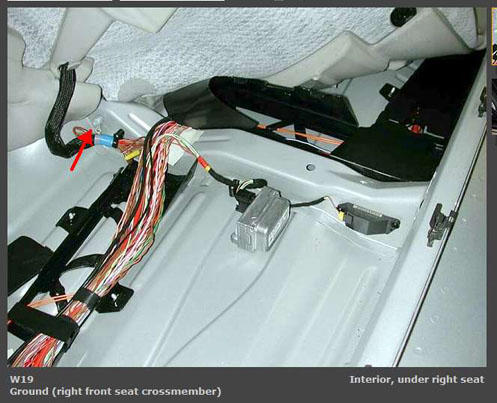

Fig 41: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

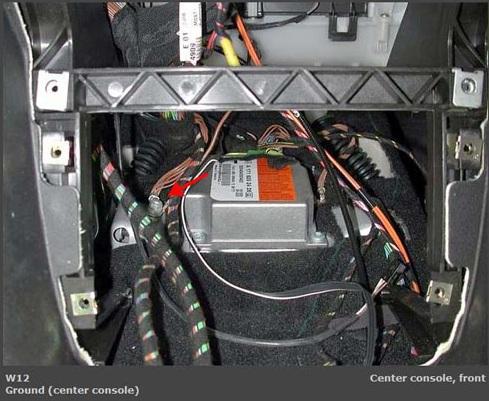

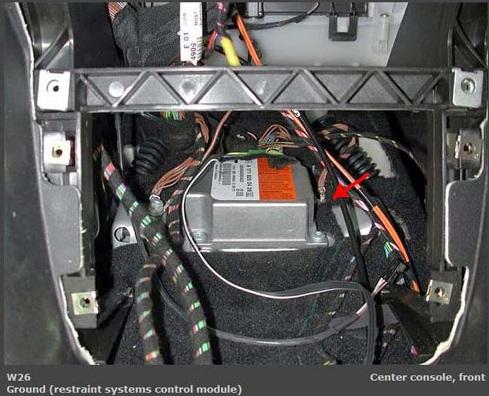

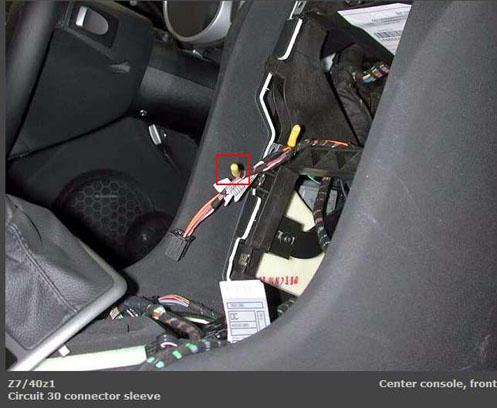

Fig 42: Front Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

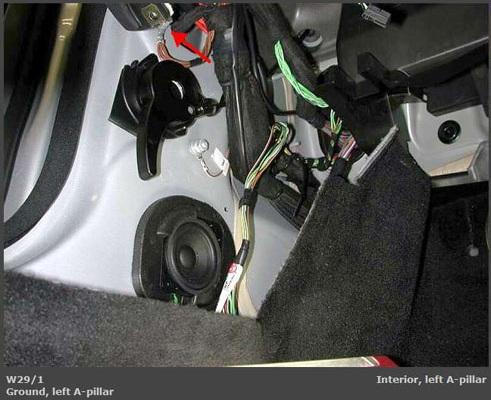

Fig 43: Left Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

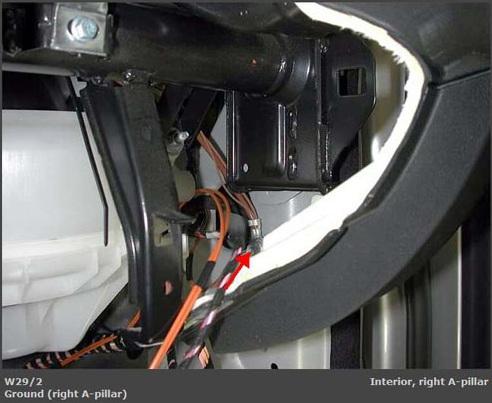

Fig 44: Right Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Left Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 46: Behind Left Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

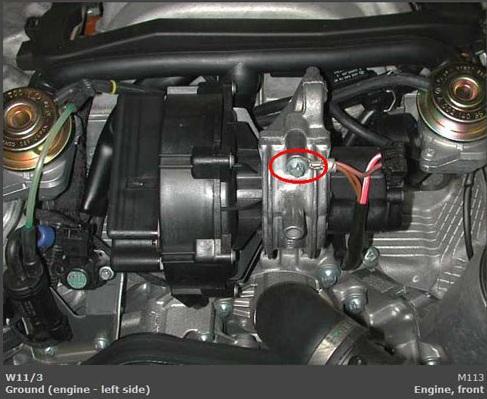

Fig 48: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

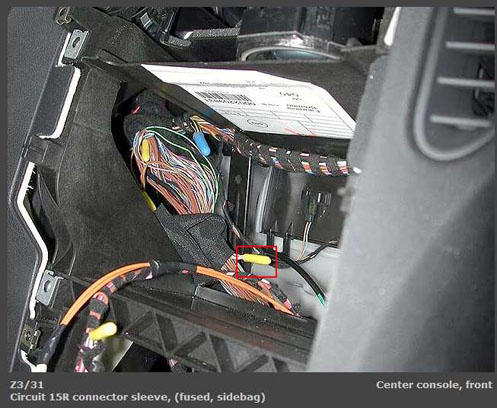

Fig 49: Front Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

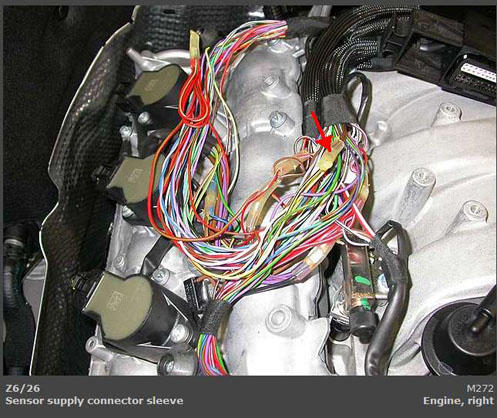

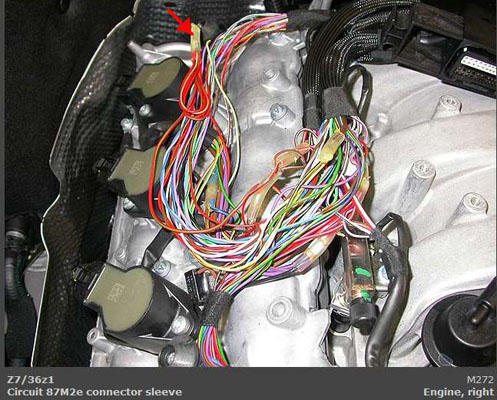

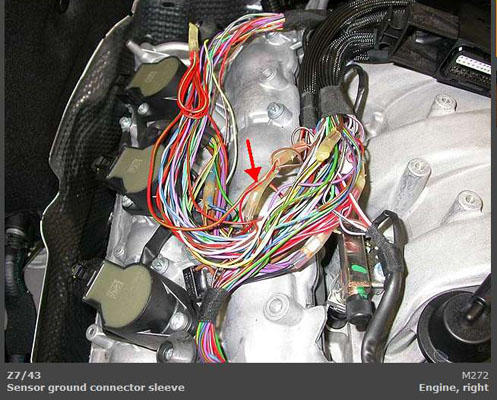

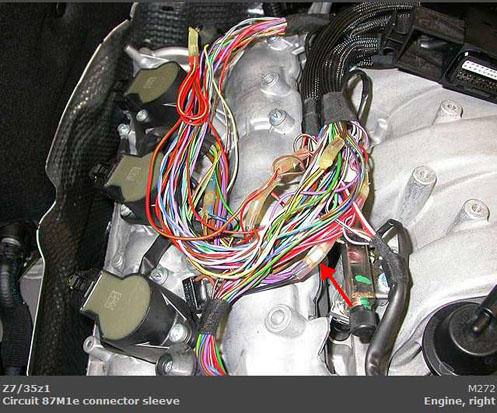

Fig 50: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

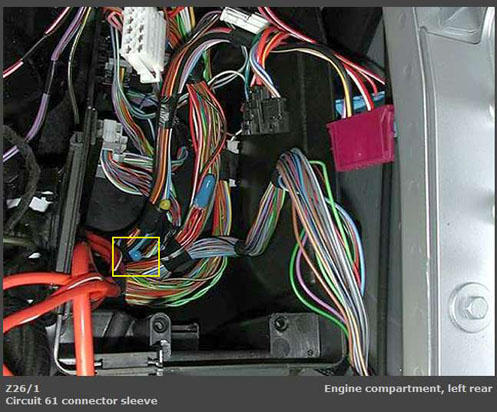

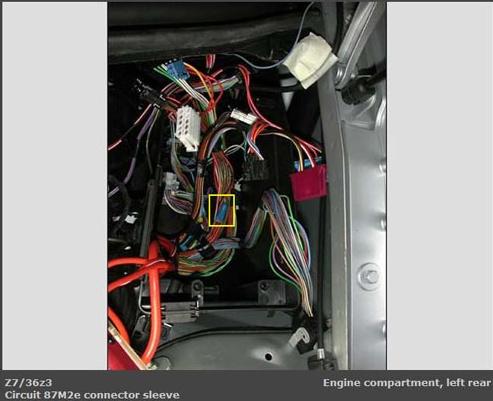

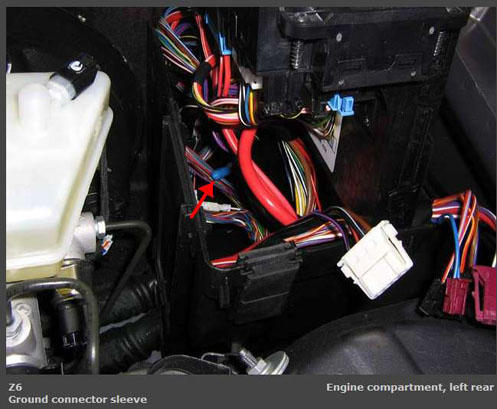

Fig 51: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

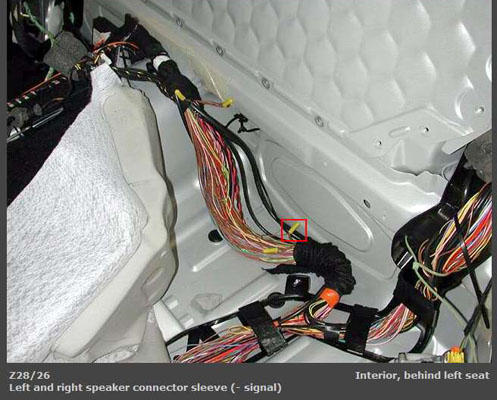

Fig 52: Behind Left Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Front Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 54: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

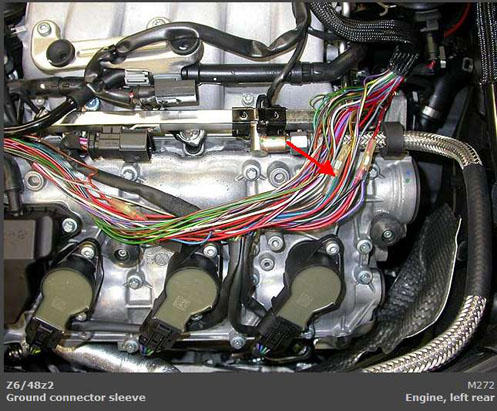

Fig 56: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

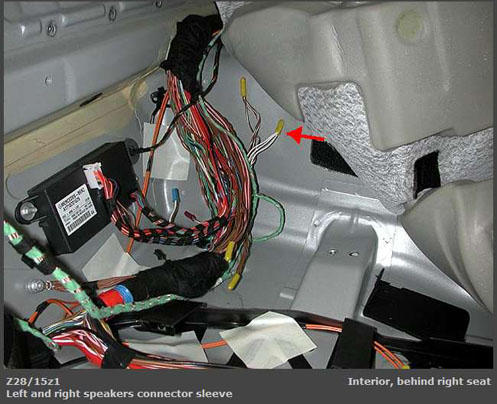

Fig 57: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 58: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

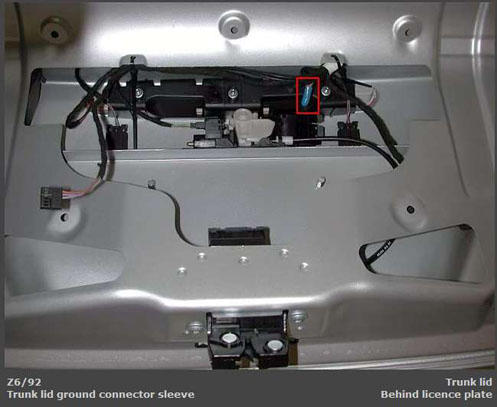

Fig 59: Trunk Lid, Behind License Plate
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 63: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 64: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

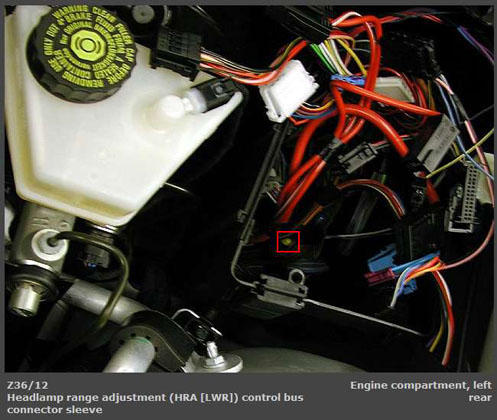

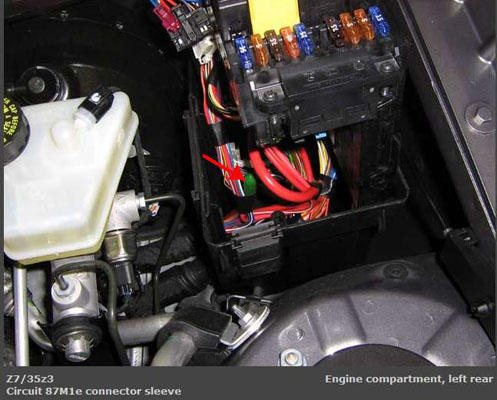

Fig 65: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

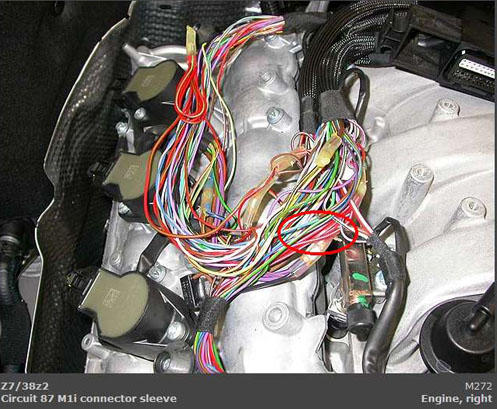

Fig 66: Right Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Right Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

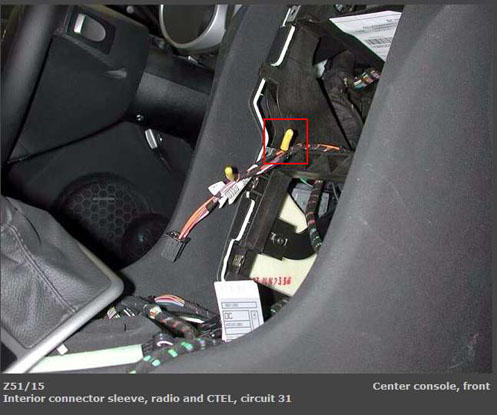

Fig 68: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Right Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

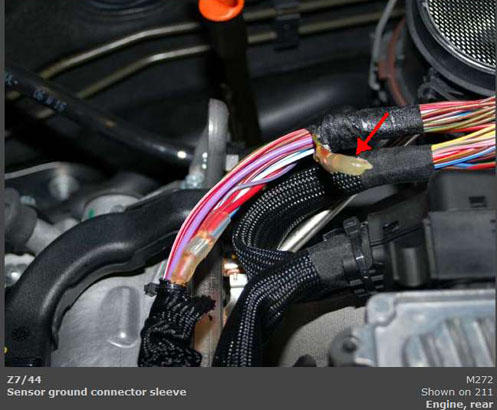

Fig 70: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

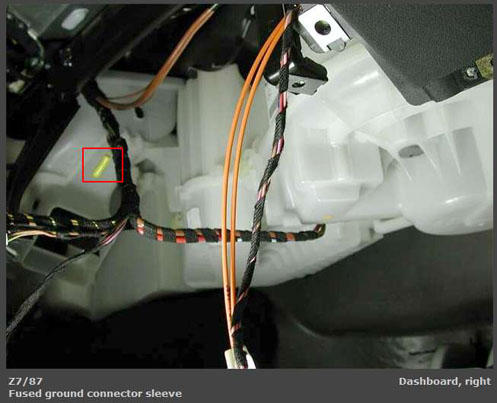

Fig 72: Right Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

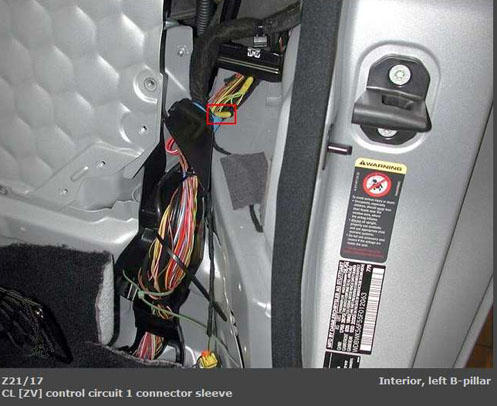

Fig 73: Left "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Left "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 75: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

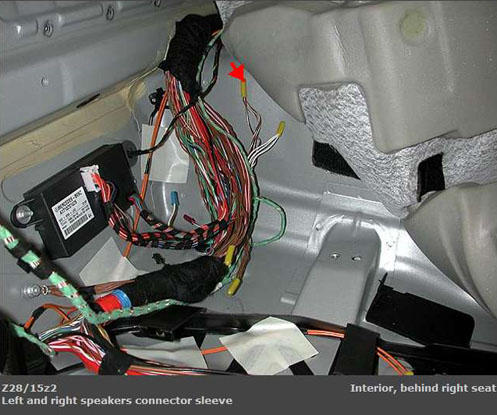

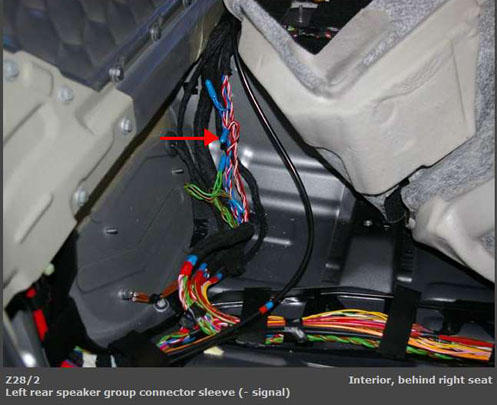

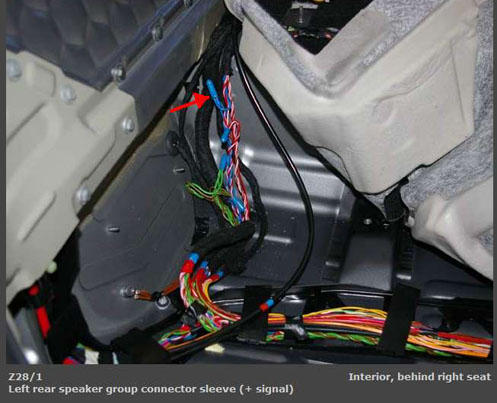

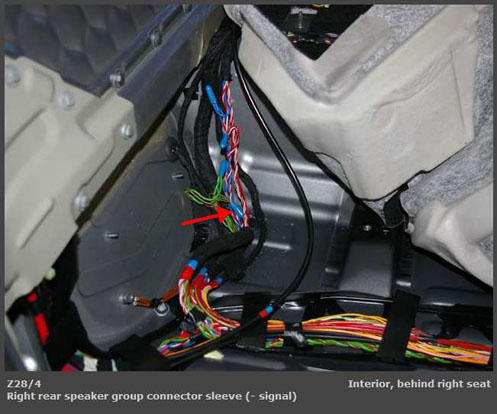

Fig 76: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

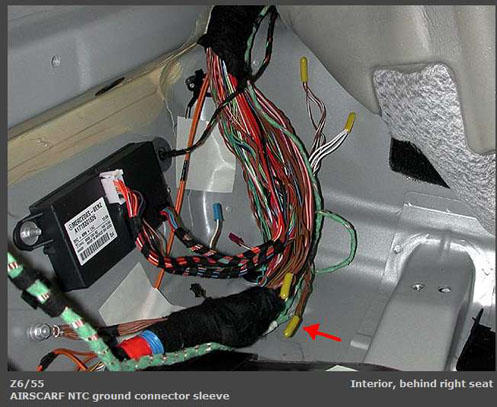

Fig 77: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 78: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 79: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 80: Center Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Center Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 82: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 83: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

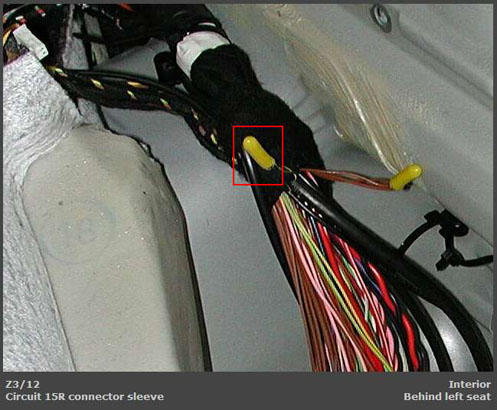

Fig 84: Behind Left Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

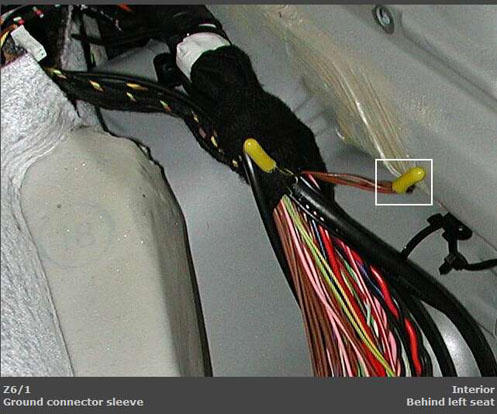

Fig 85: Behind Left Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

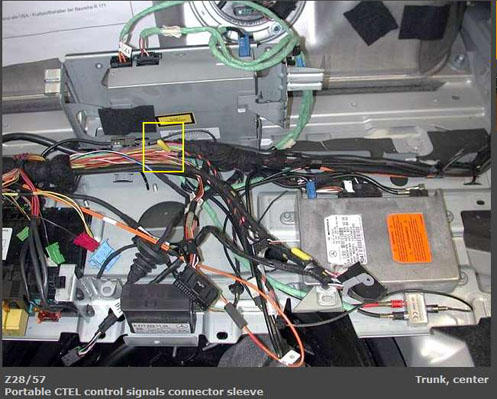

Fig 86: Center Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

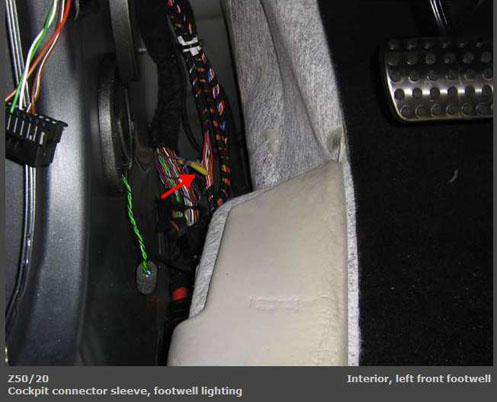

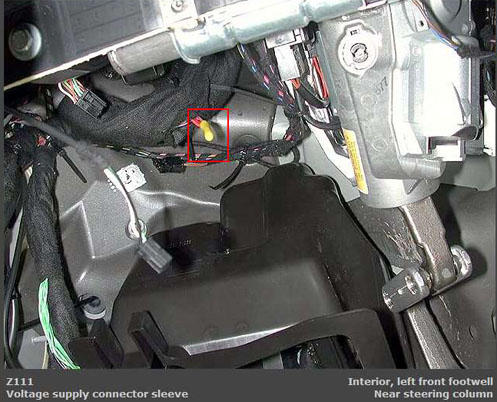

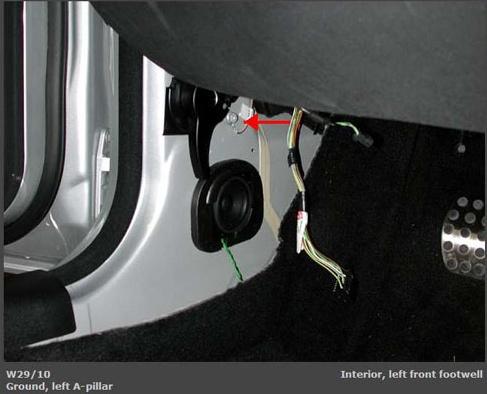

Fig 87: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 88: Under Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 89: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

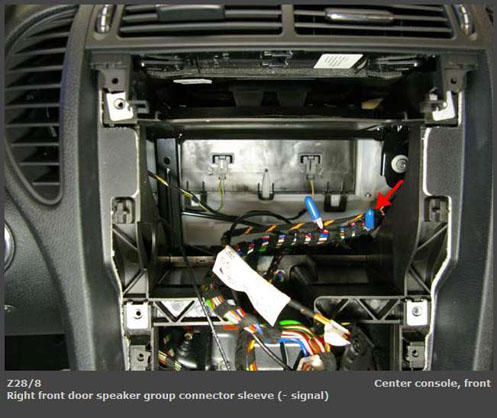

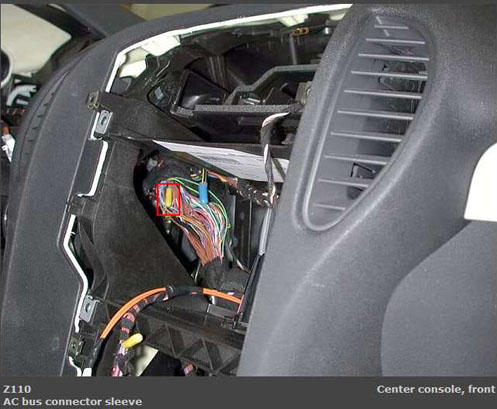

Fig 90: Front Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

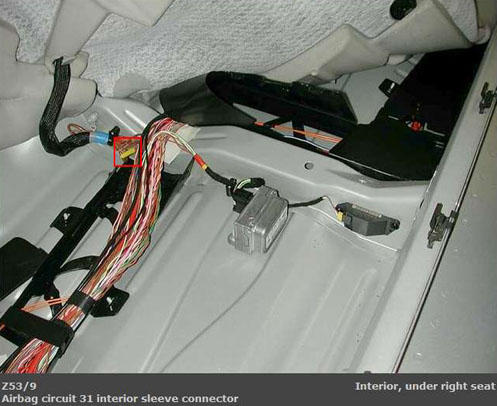

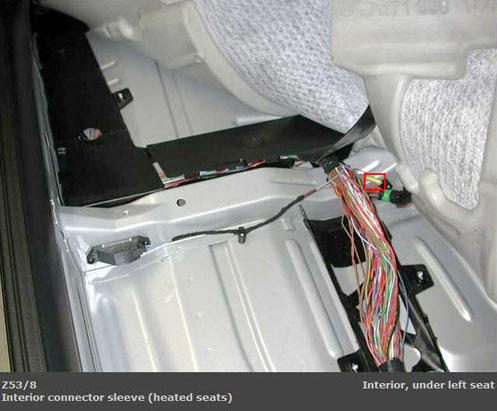

Fig 91: Under Left Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 92: Under Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

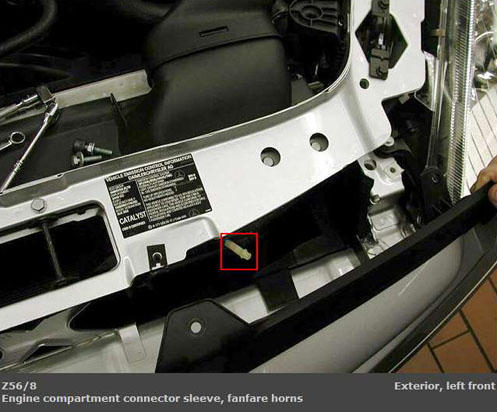

Fig 93: Left Front Radiator Support
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 94: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

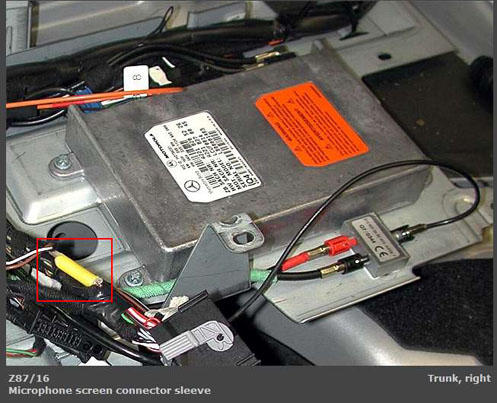

Fig 95: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Center Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 98: Behind Right Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
