Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

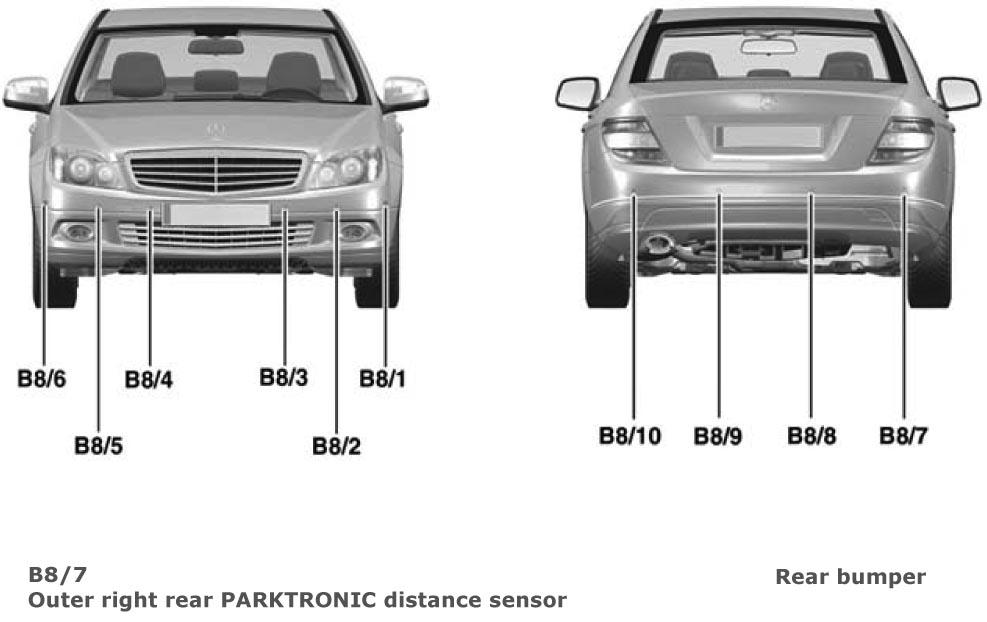

Fig 1: Vehicle Overview
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

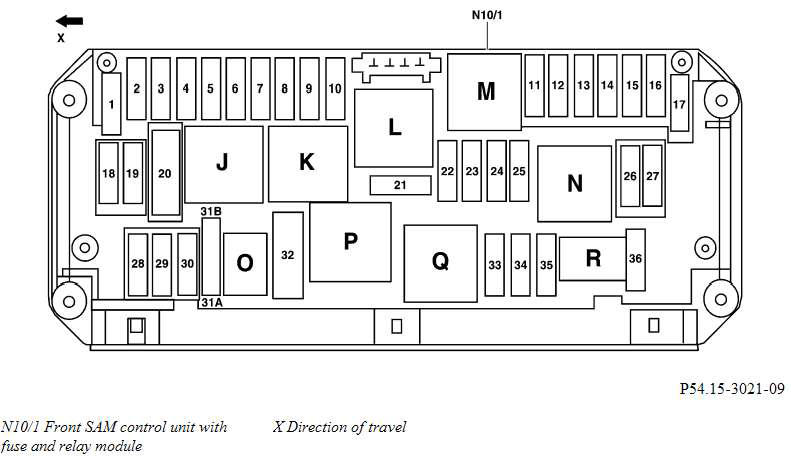

Fig 2: SAM Control Unit W/Fuse & Relay Module (Front)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

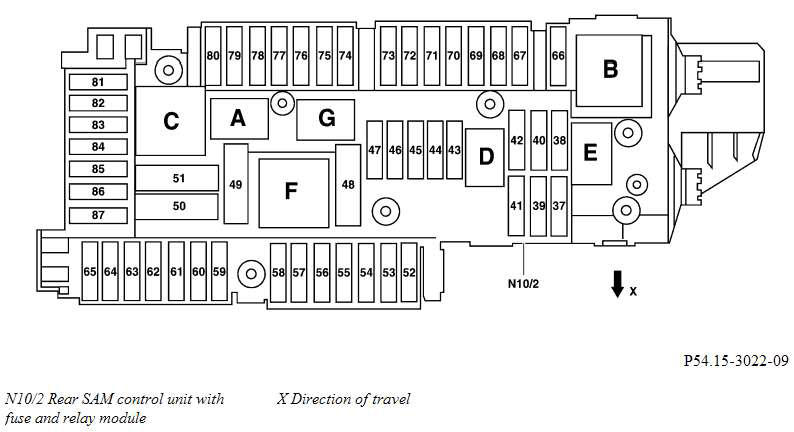

Fig 3: SAM Control Unit W/Fuse & Relay Module (Rear)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

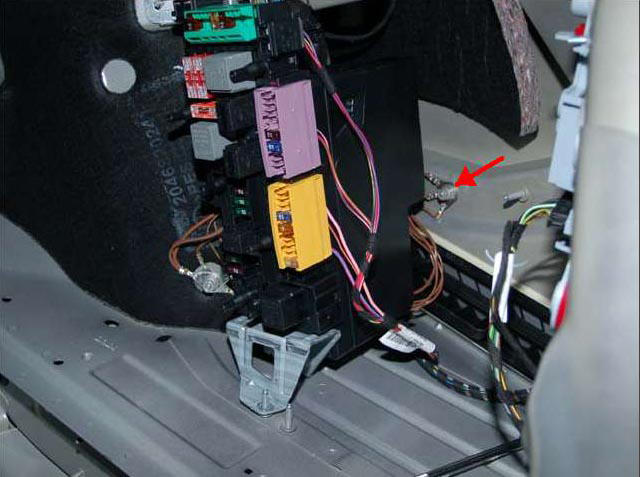

Fig 4: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 5: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

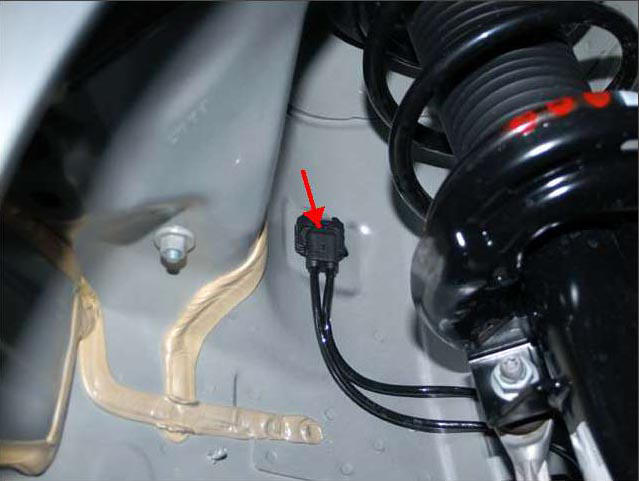

Fig 6: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

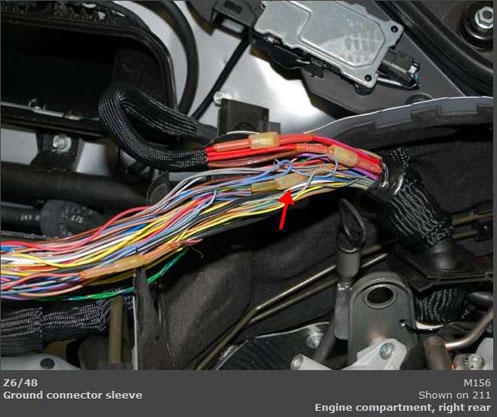

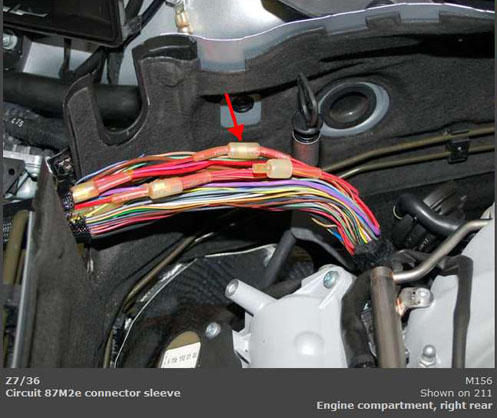

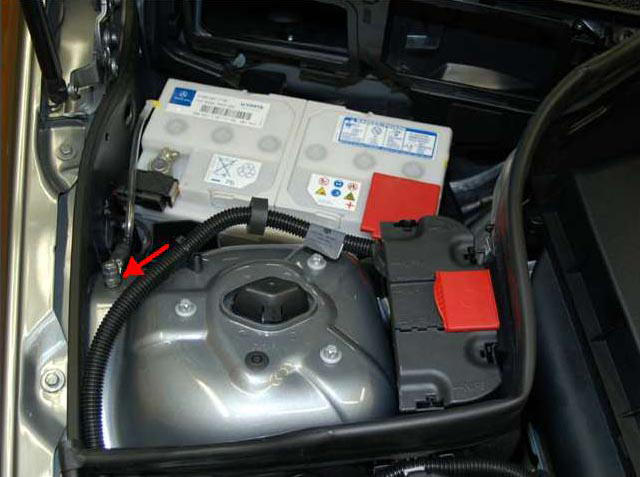

Fig 7: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

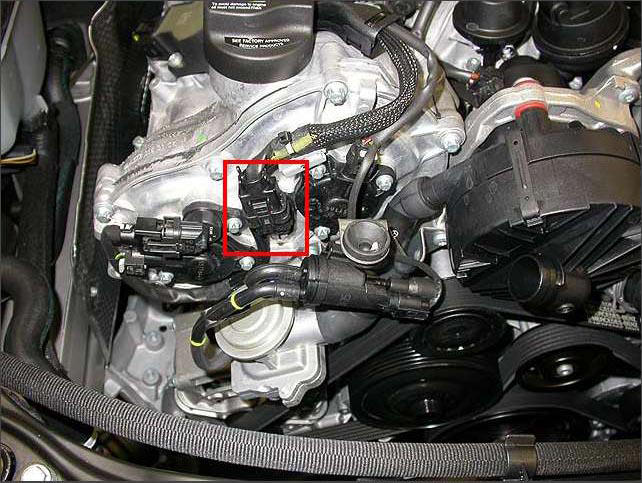

Fig 8: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

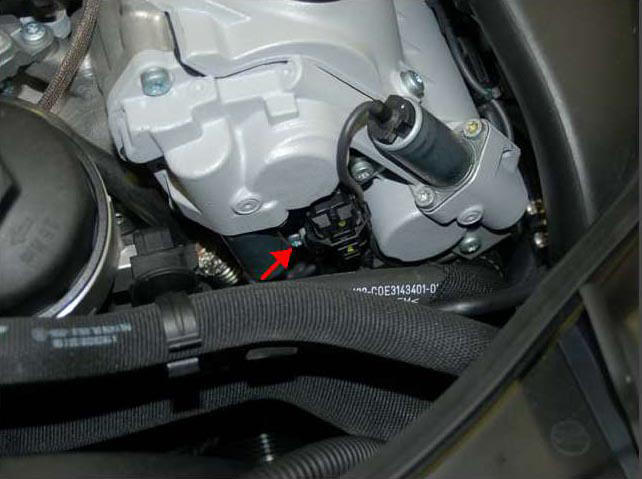

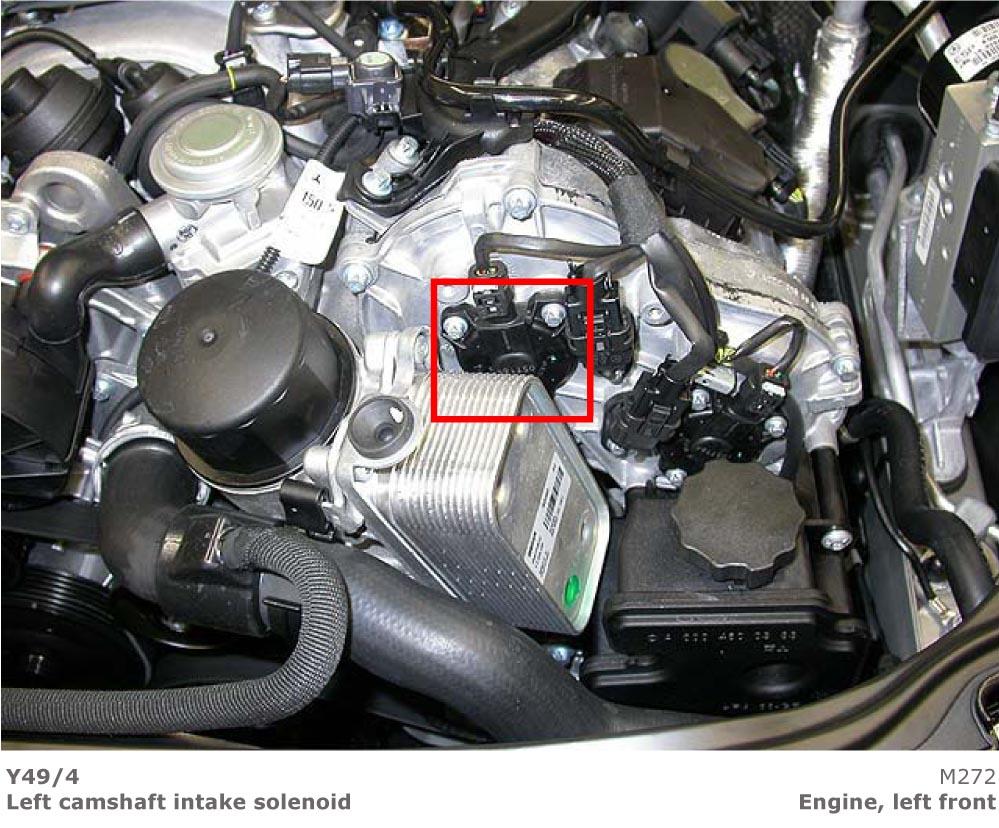

Fig 9: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

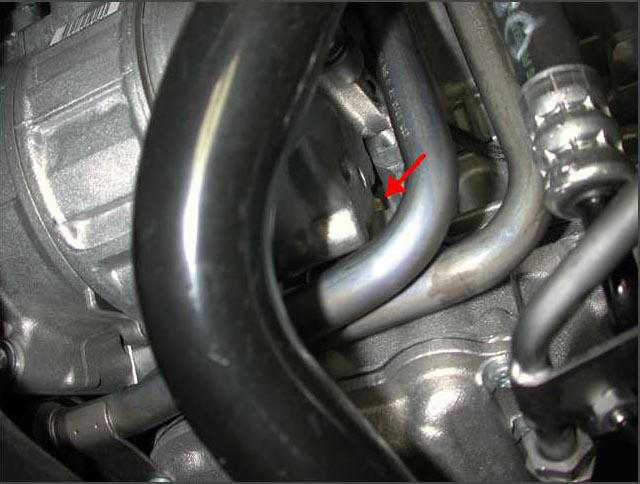

Fig 10: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

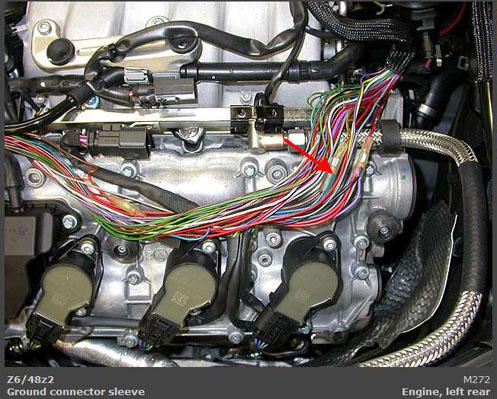

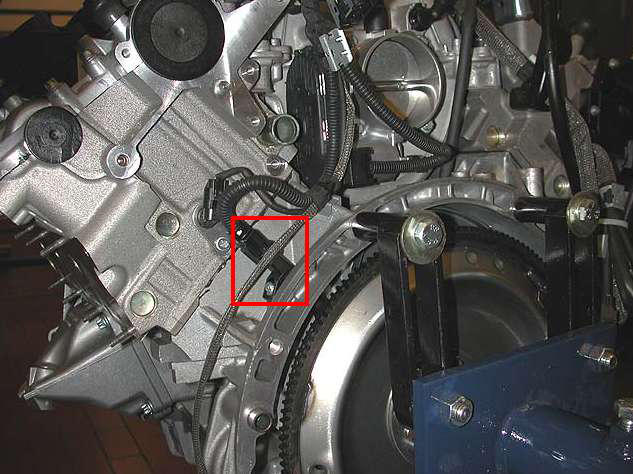

Fig 11: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

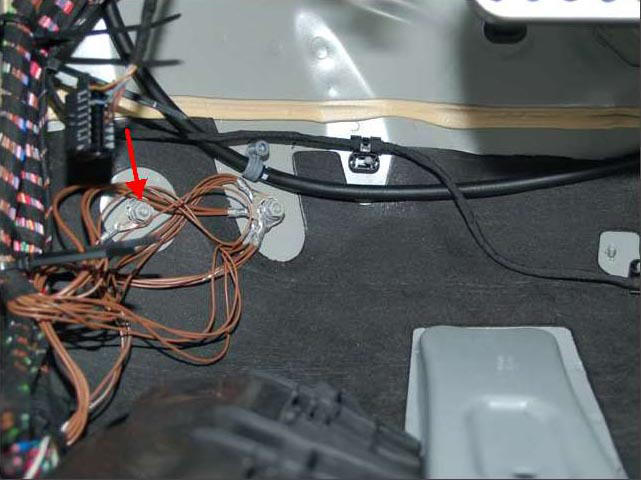

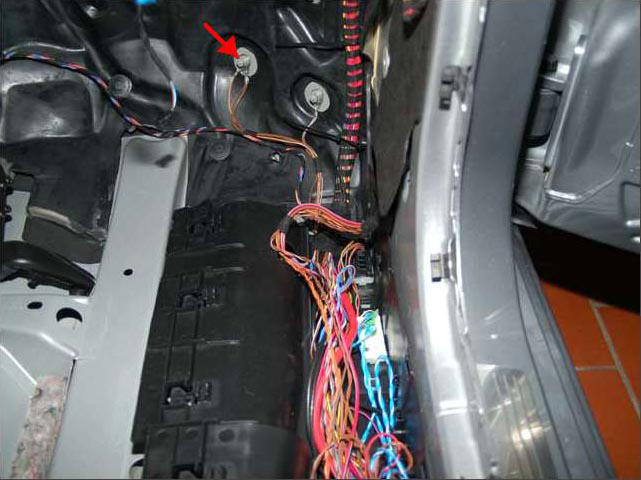

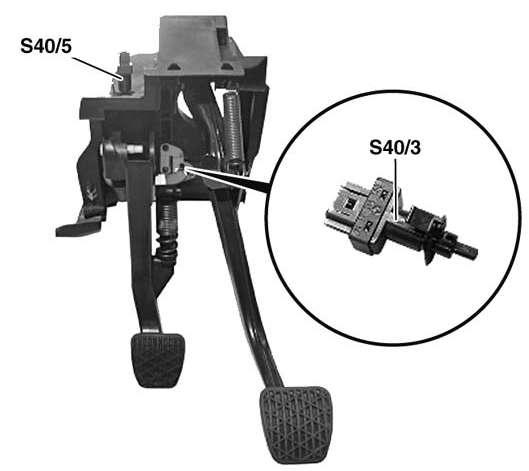

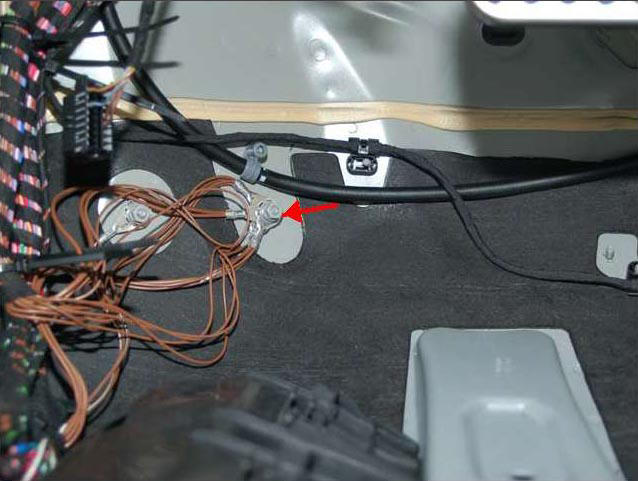

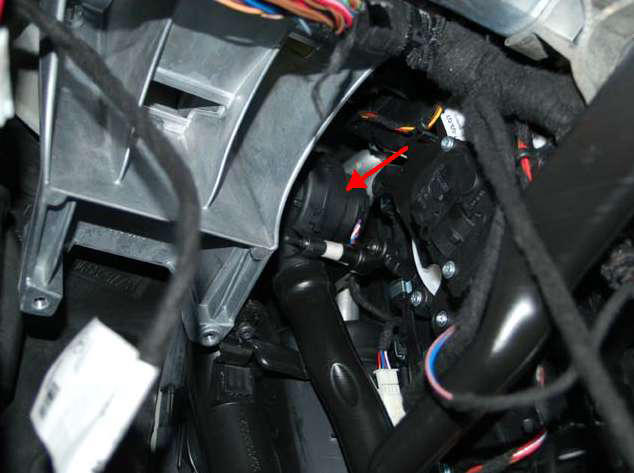

Fig 12: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

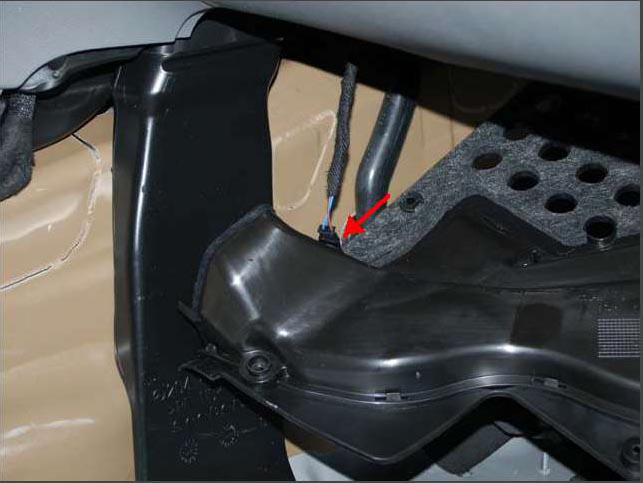

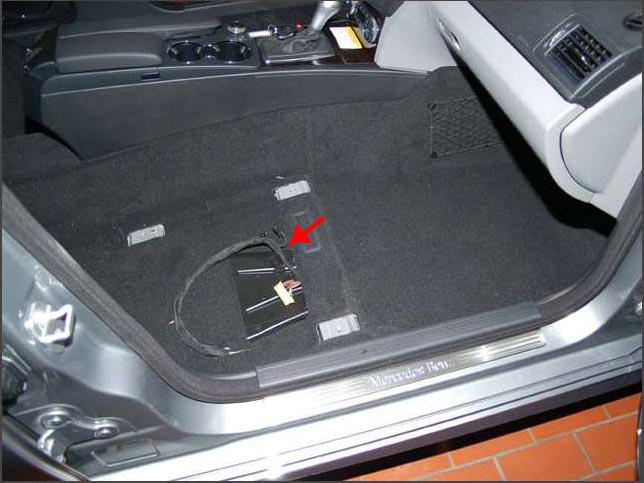

Fig 14: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

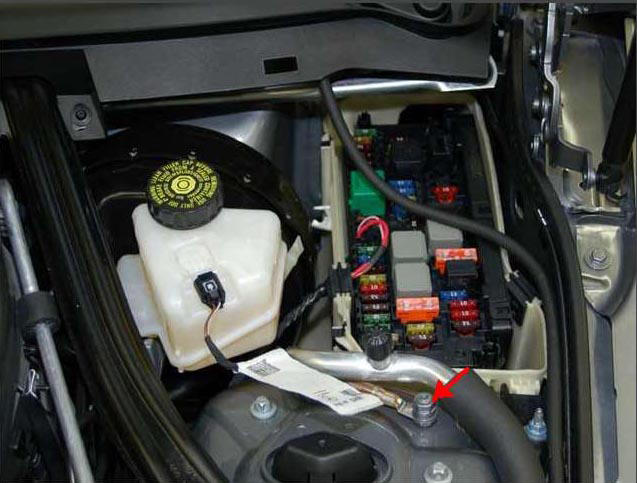

Fig 17: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

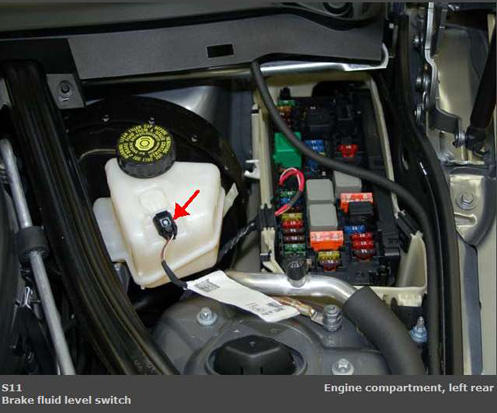

Fig 18: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

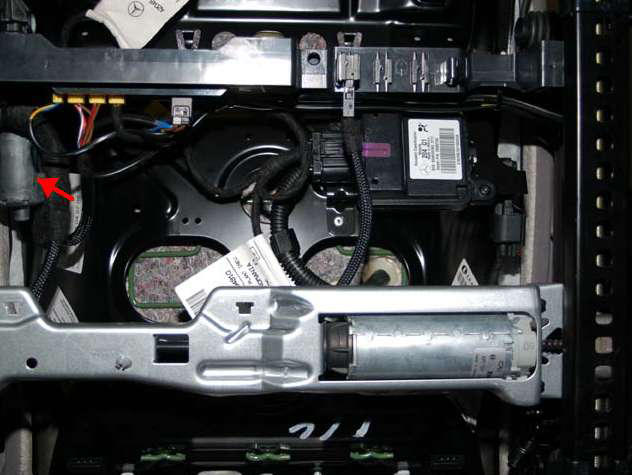

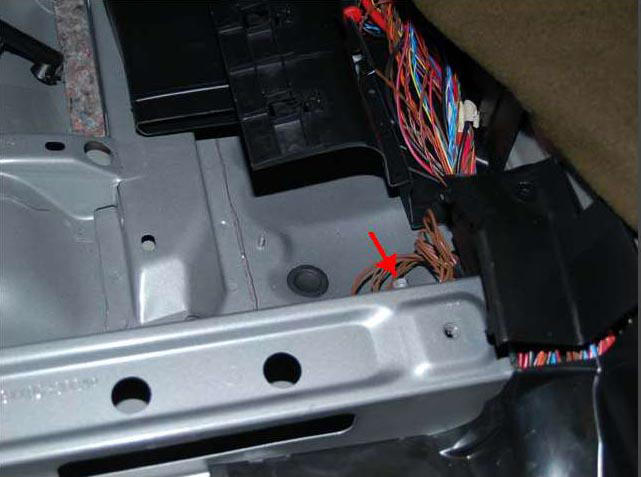

Fig 19: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

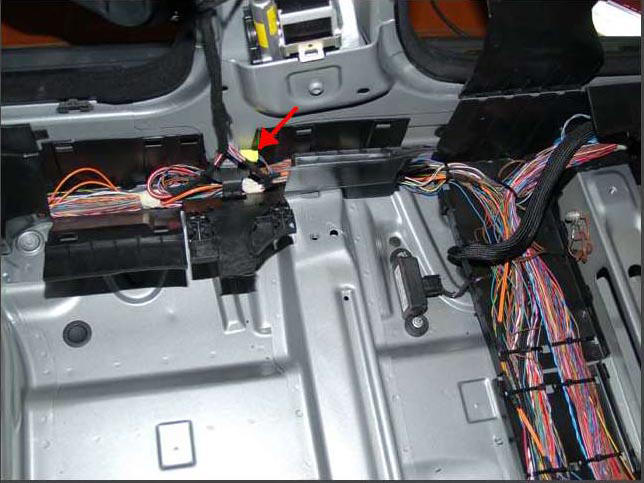

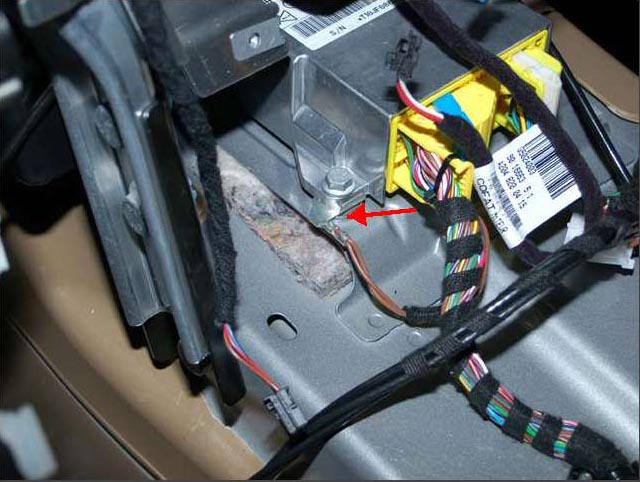

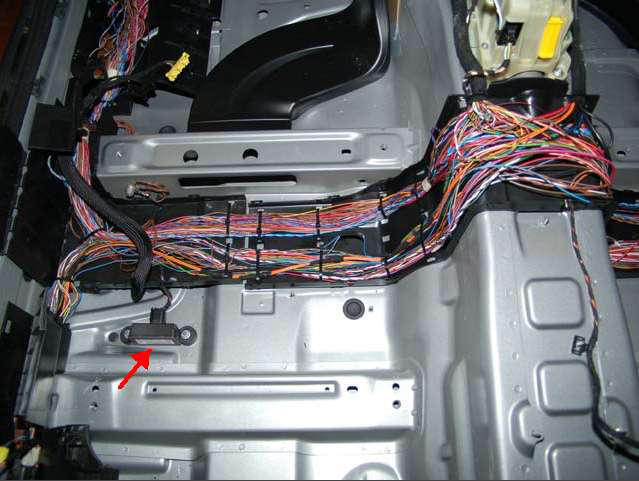

Fig 22: Under Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

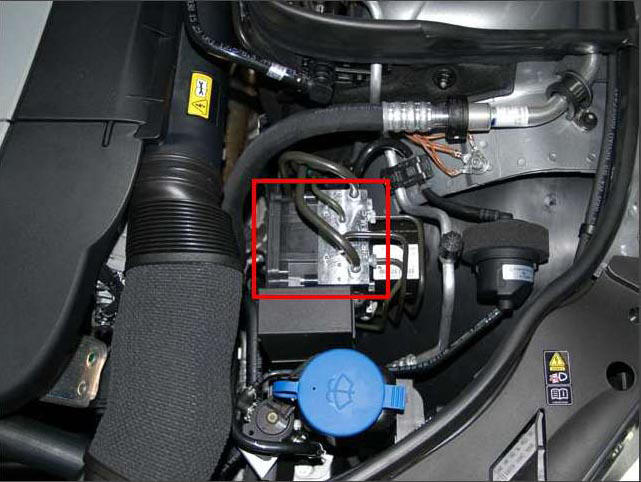

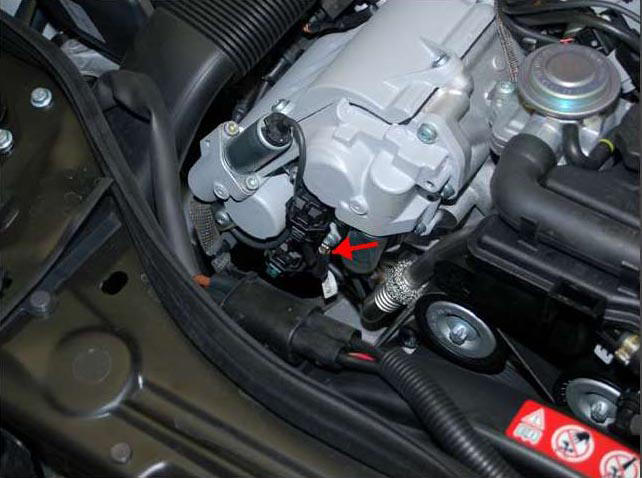

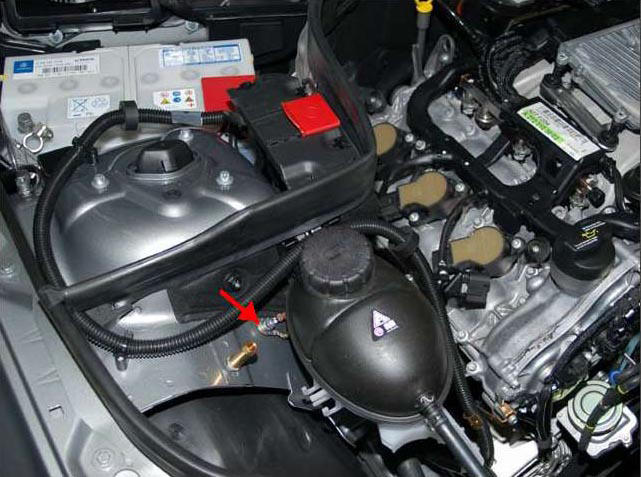

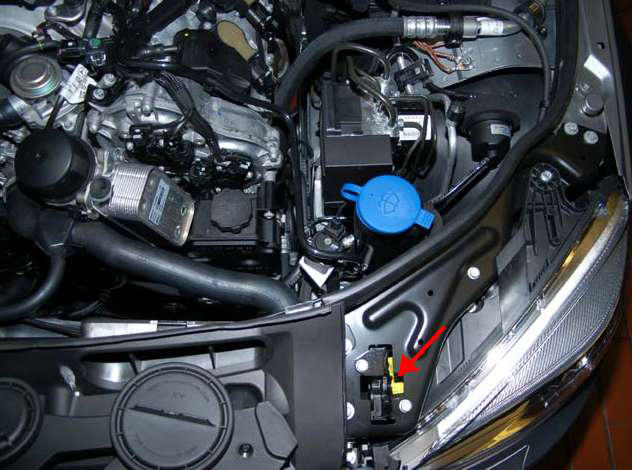

Fig 23: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

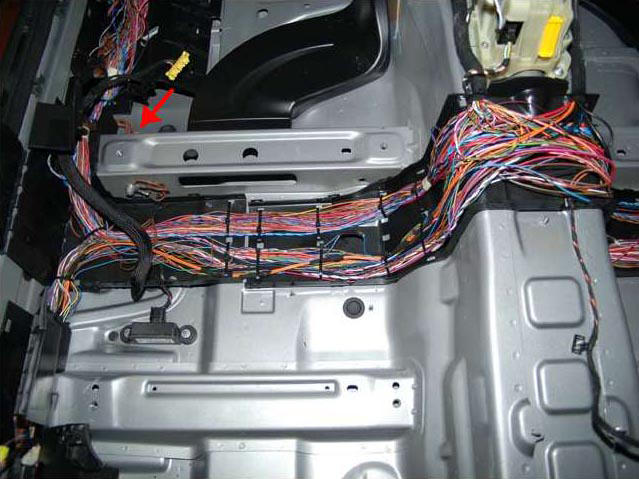

Fig 24: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

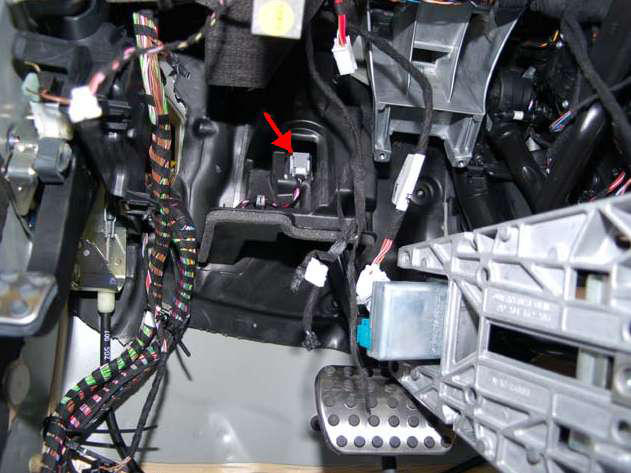

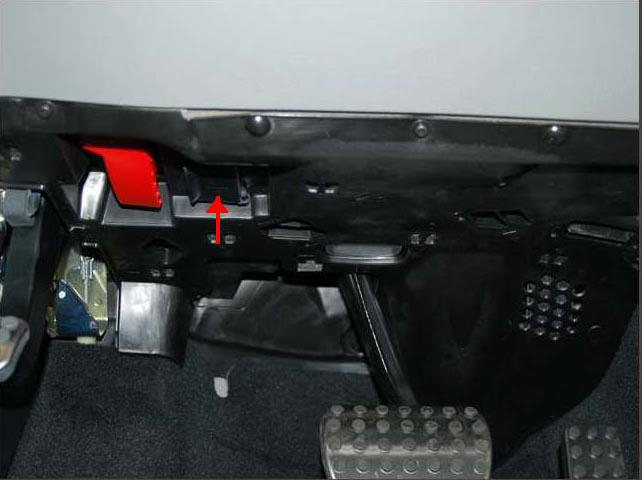

Fig 25: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

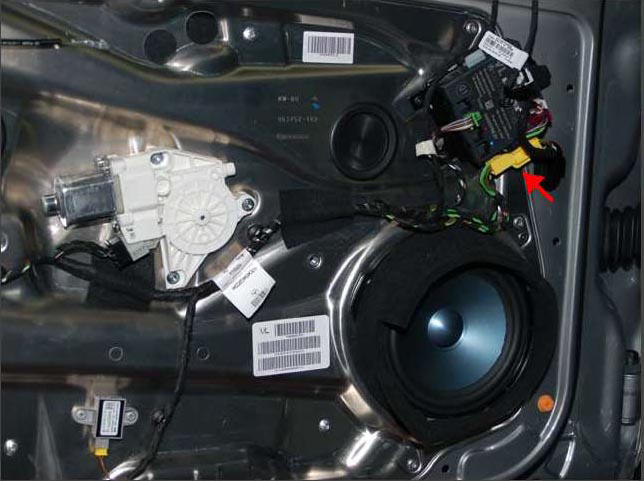

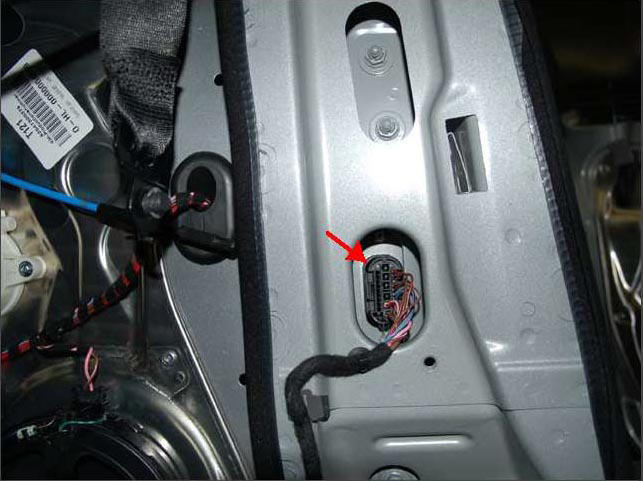

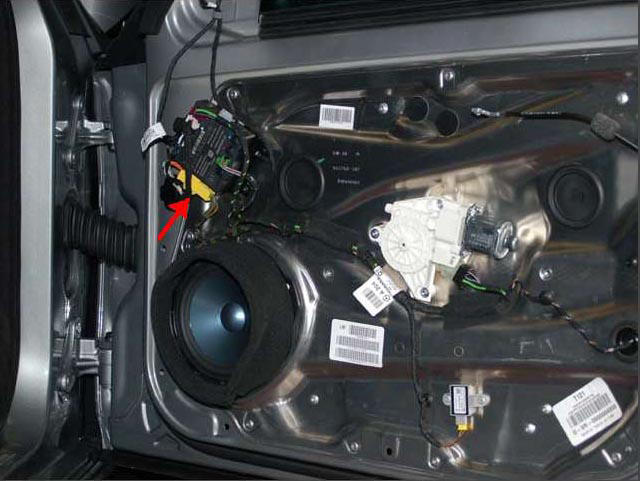

Fig 26: Driver's Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

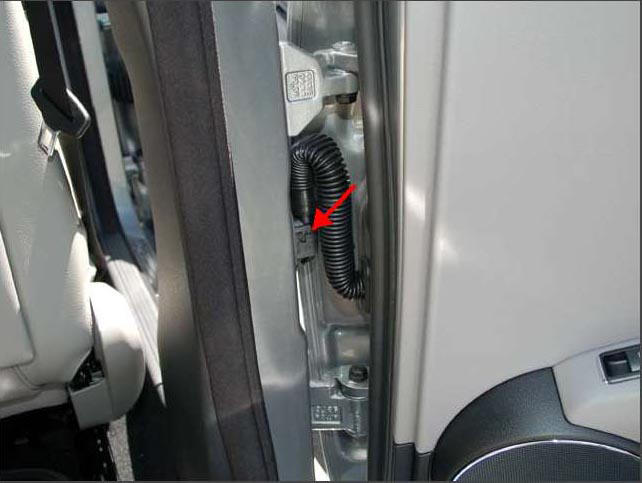

Fig 28: Left "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 29: Right "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 31: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Right Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

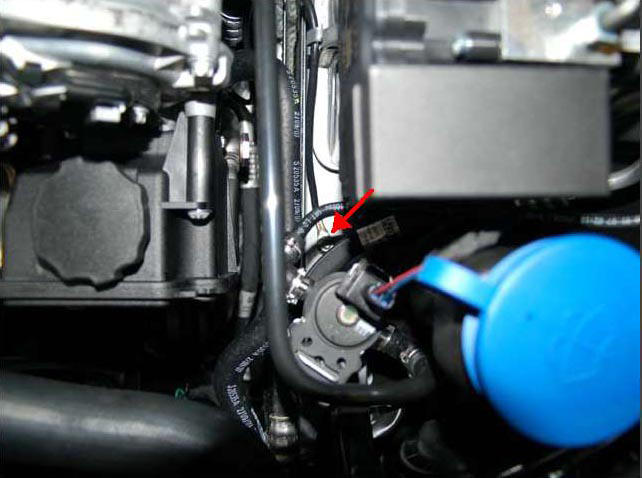

Fig 35: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

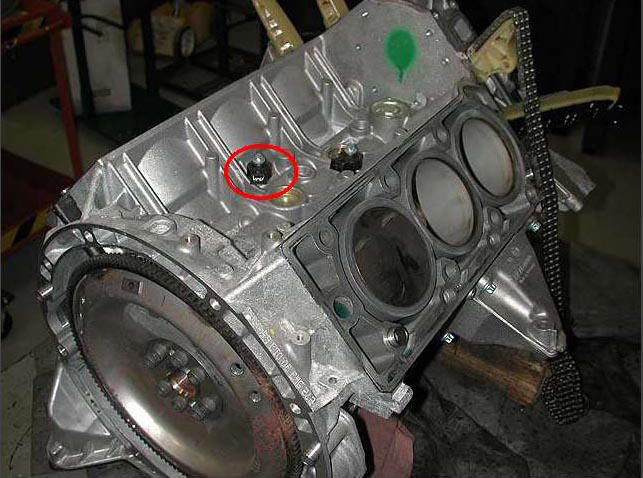

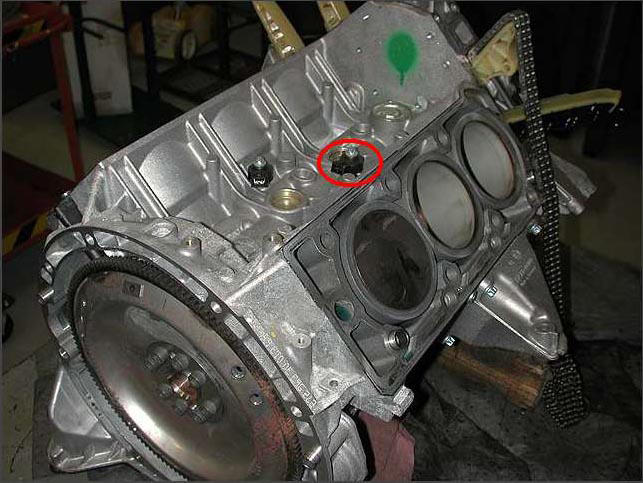

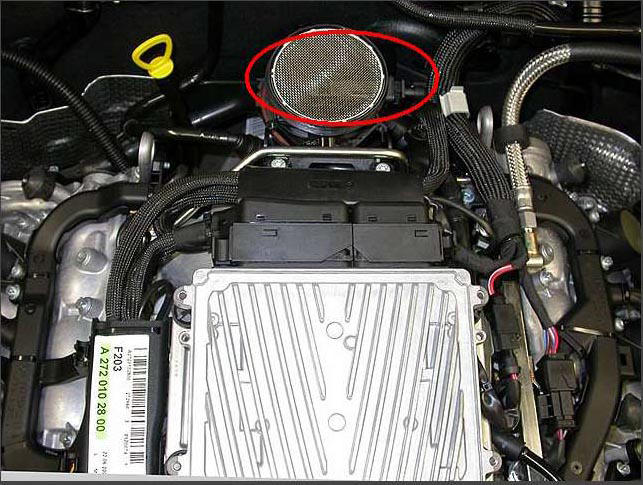

Fig 36: Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

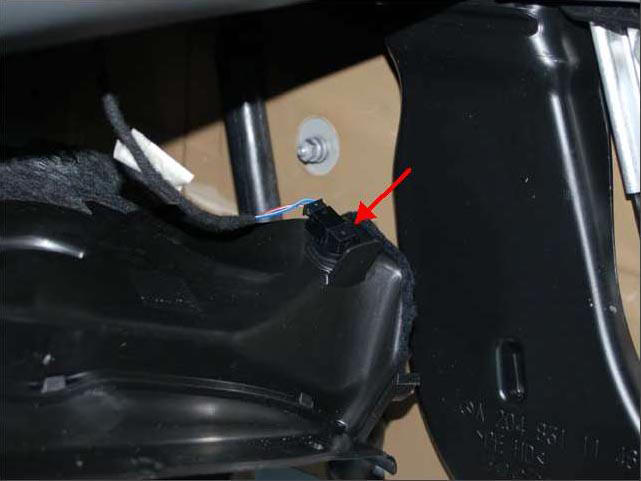

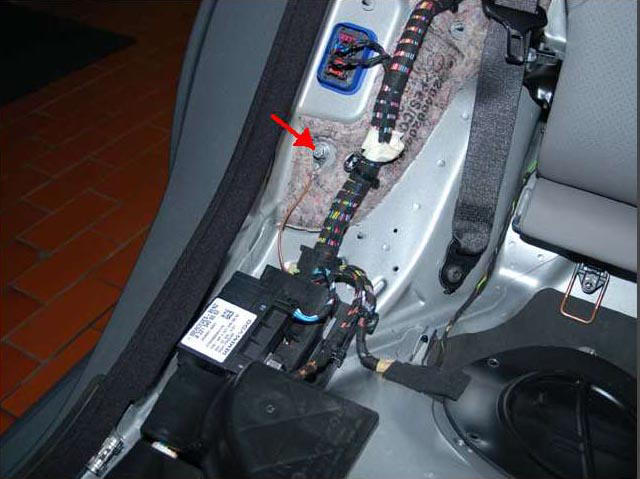

Fig 39: Base Of Left "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Base Of Right "B" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

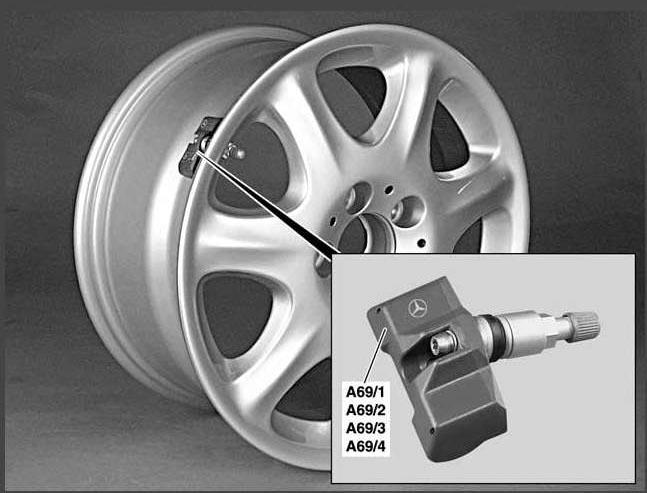

Fig 41: Wheels
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Left Front Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 43: Lower Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 44: Top Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Top Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

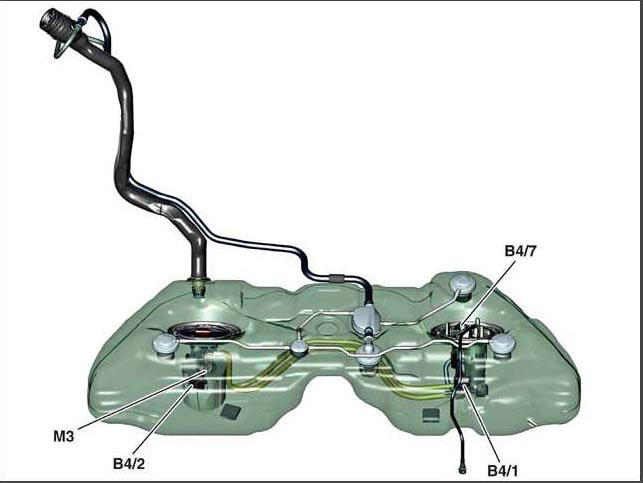

Fig 46: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Fuel Tank
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

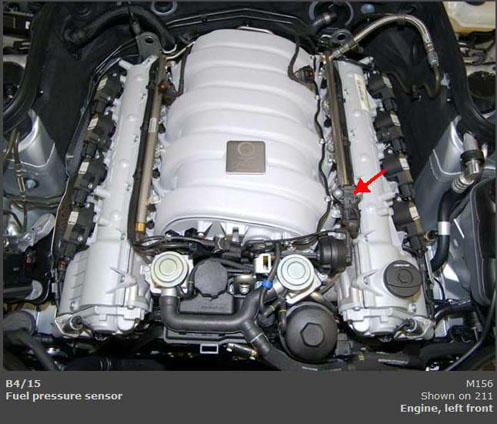

Fig 48: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

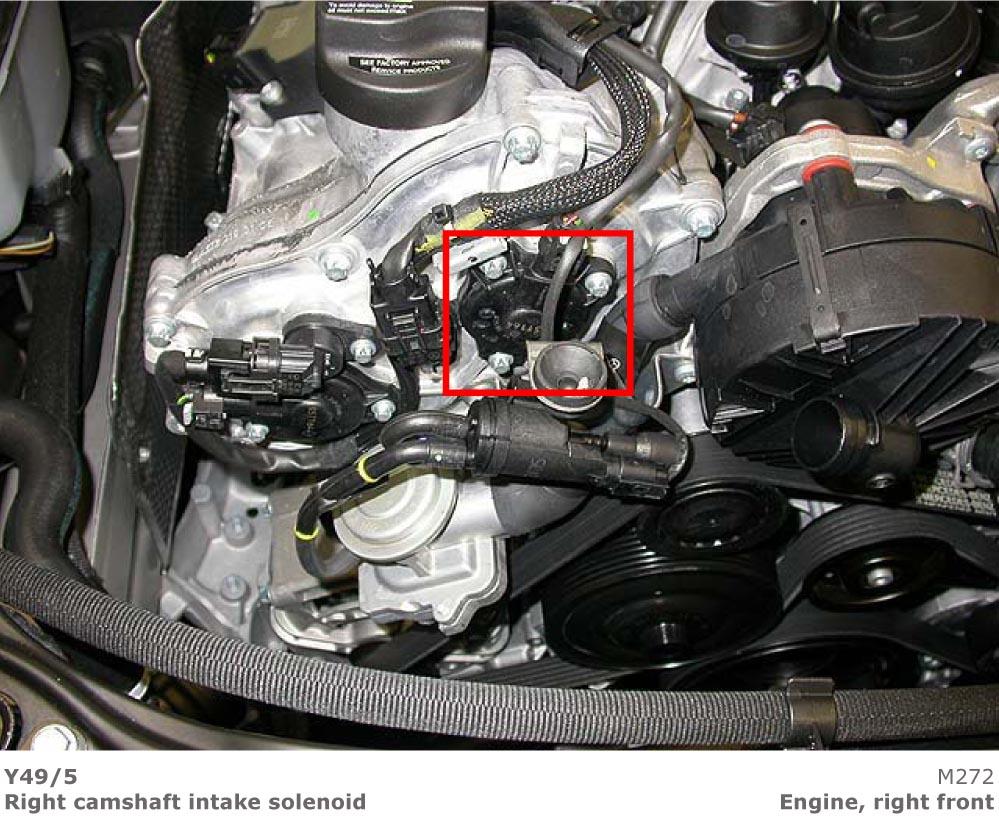

Fig 49: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 50: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 51: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Behind Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

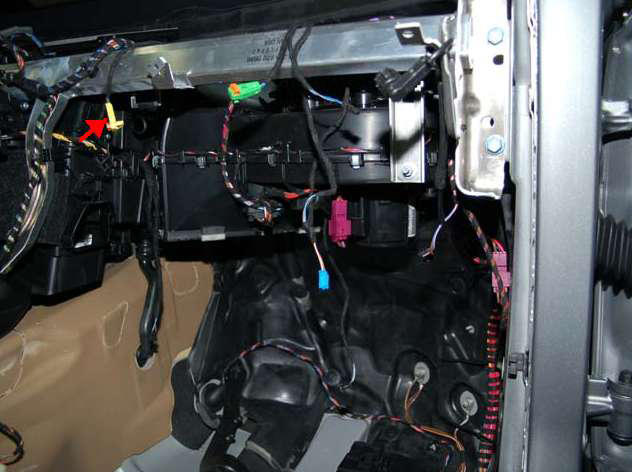

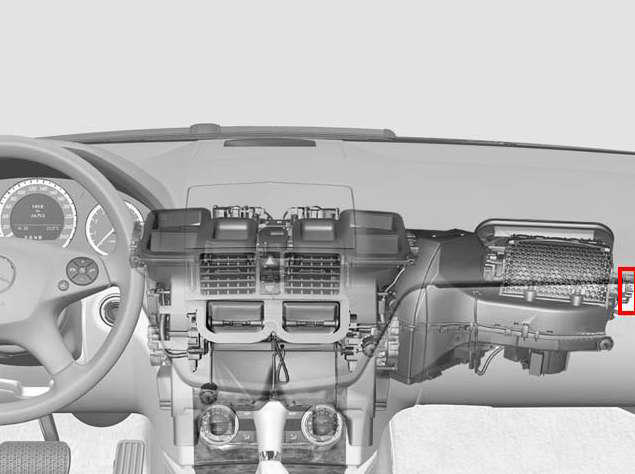

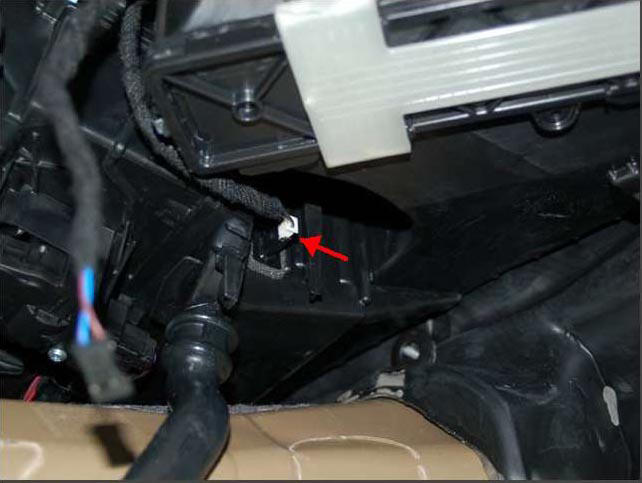

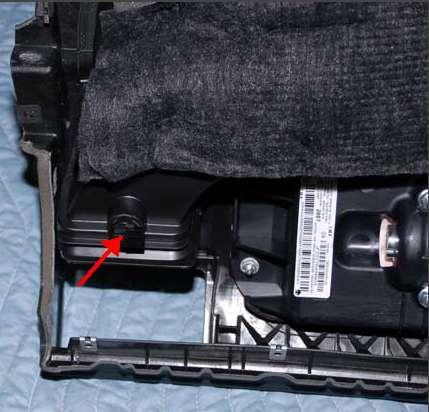

Fig 54: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Behind Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 56: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 57: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

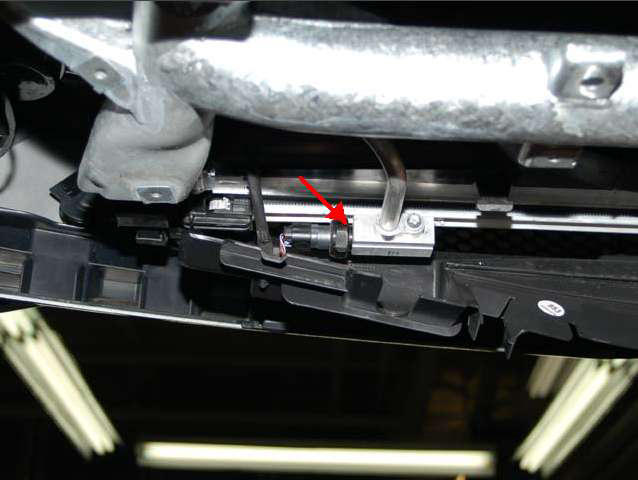

Fig 58: Under Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

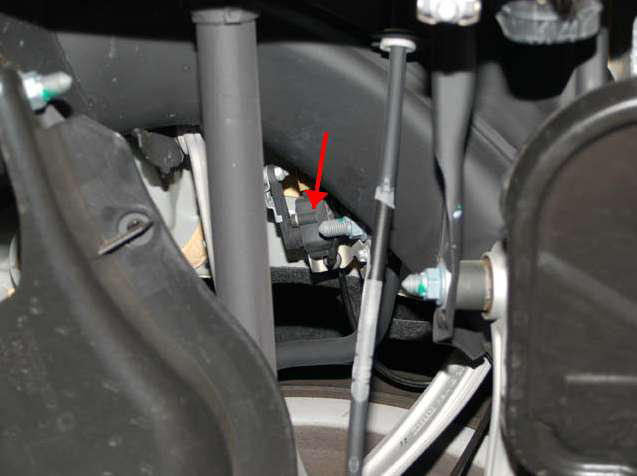

Fig 59: Left Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Under Driver's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 63: Top Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 64: Top Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

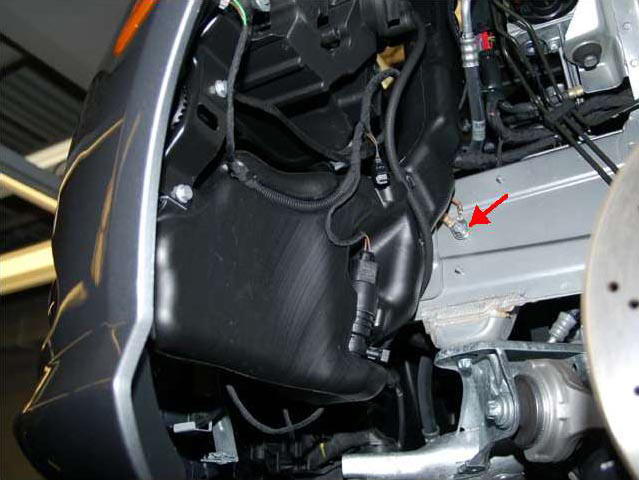

Fig 65: Behind Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

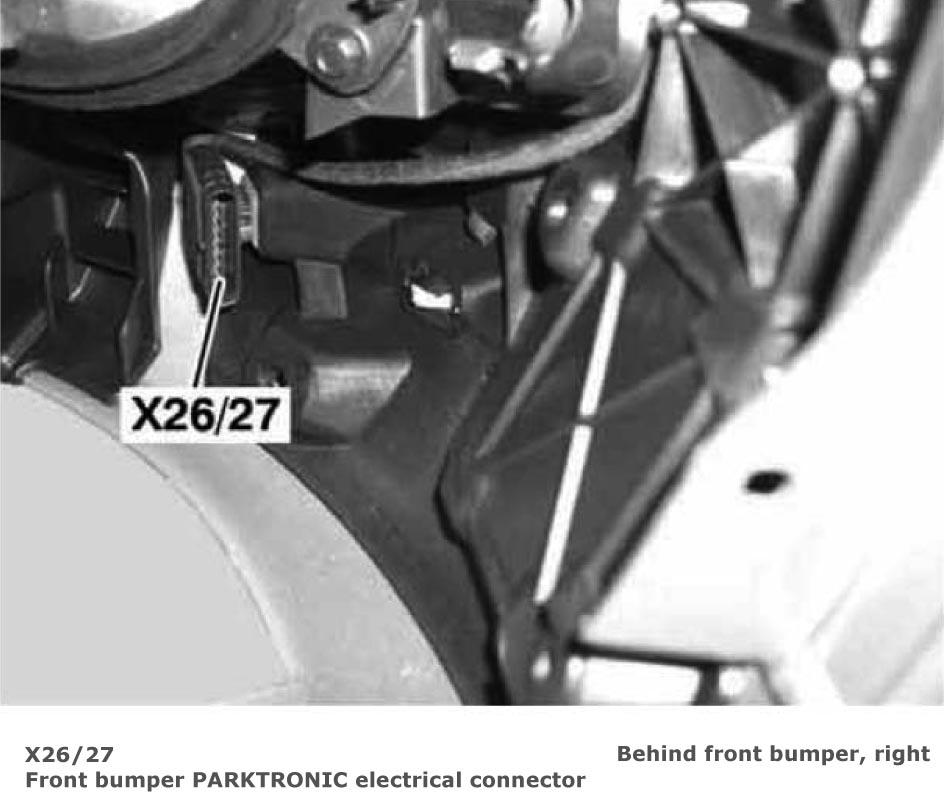

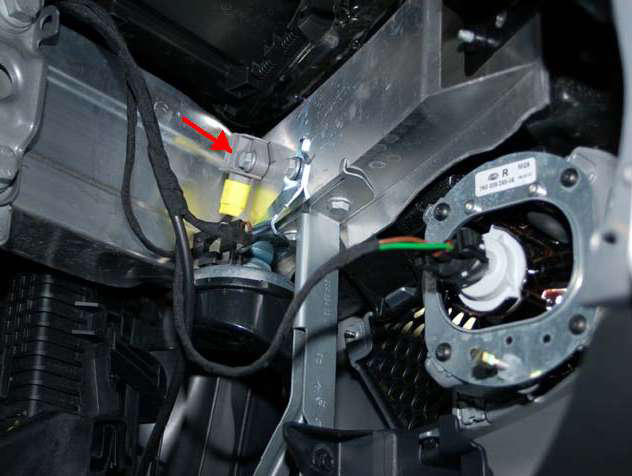

Fig 66: Behind Right Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Bottom Of Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 68: Driver's Door (Right Front Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

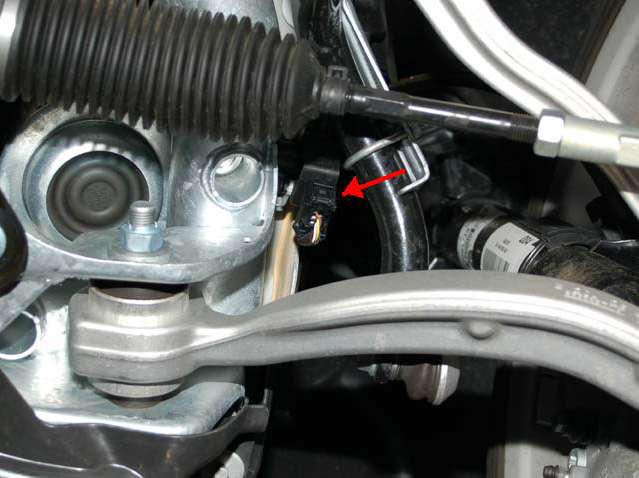

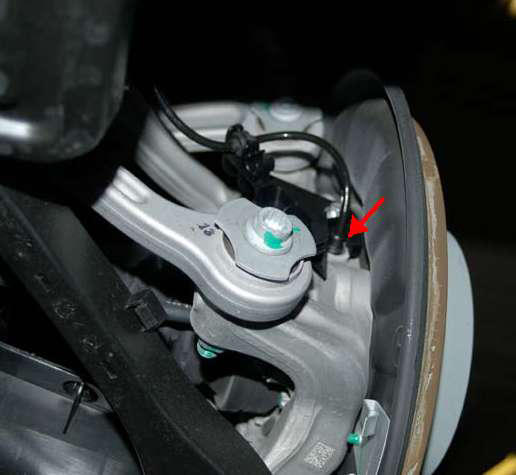

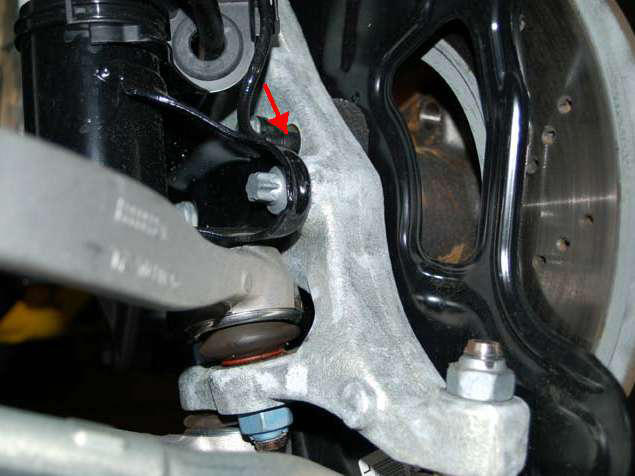

Fig 70: Left Front Steering Knuckle Assembly (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Left Rear Wheel Hub Assembly (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

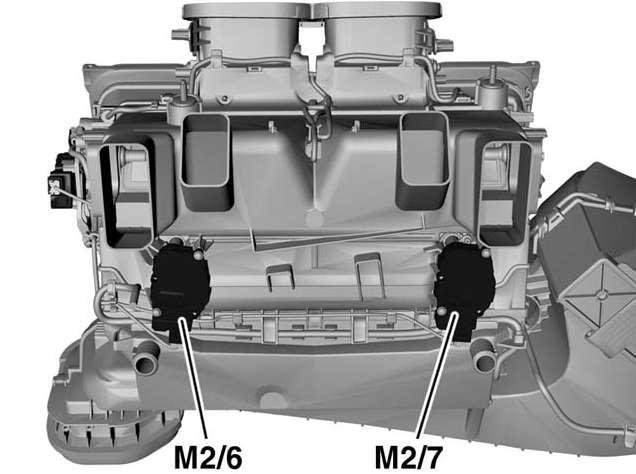

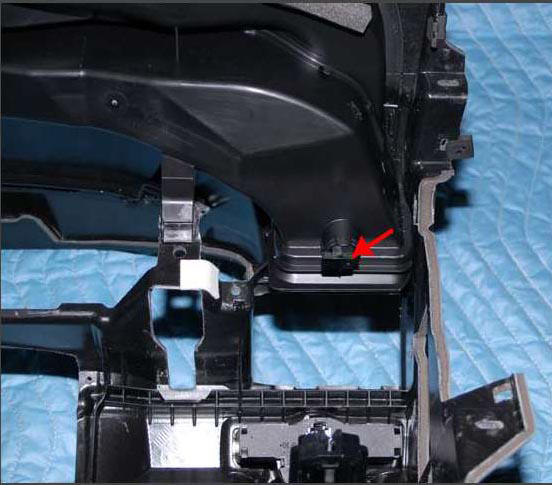

Fig 73: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Behind Left Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 75: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 76: Center Front Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

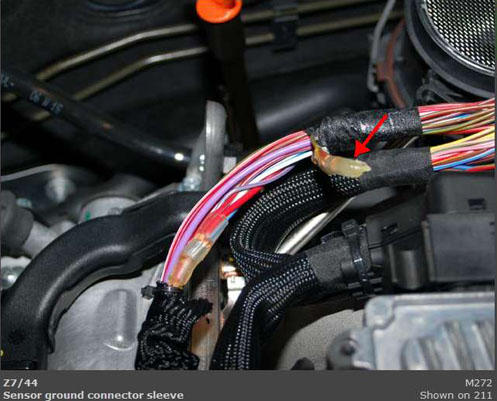

Fig 77: Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 78: Behind Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 79: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 80: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Under Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

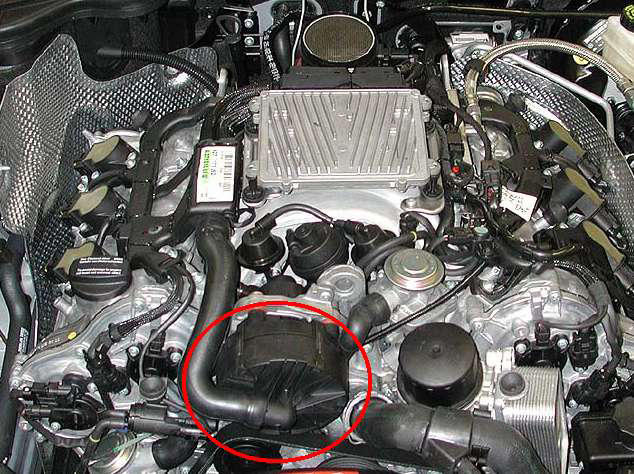

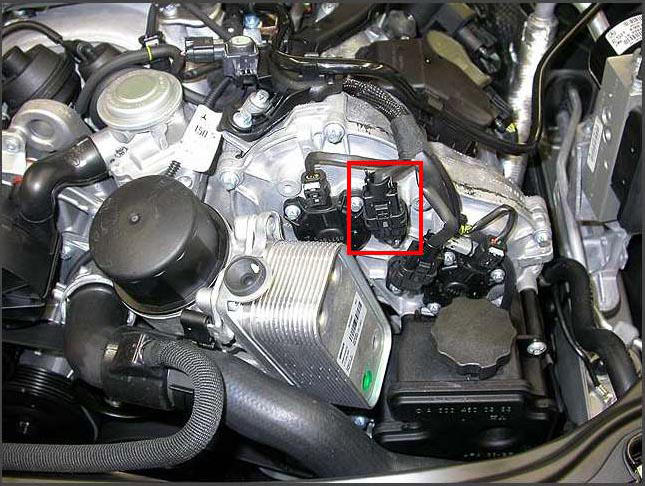

Fig 82: Top Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 83: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

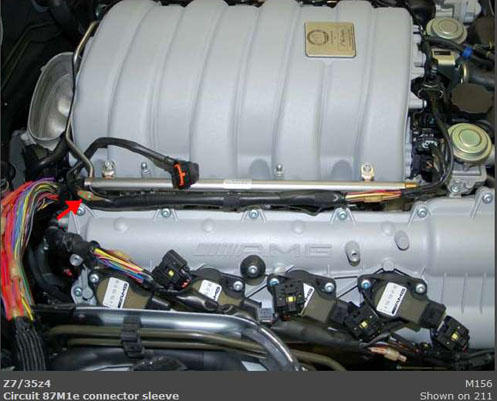

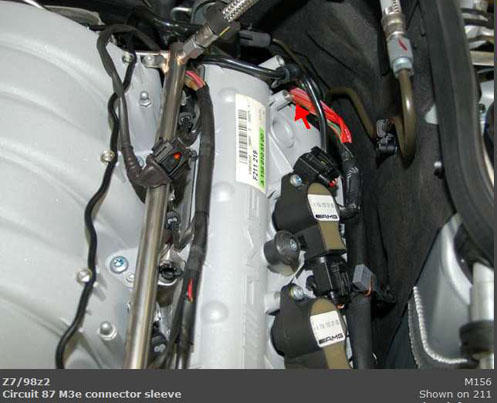

Fig 84: Top Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 85: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 86: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

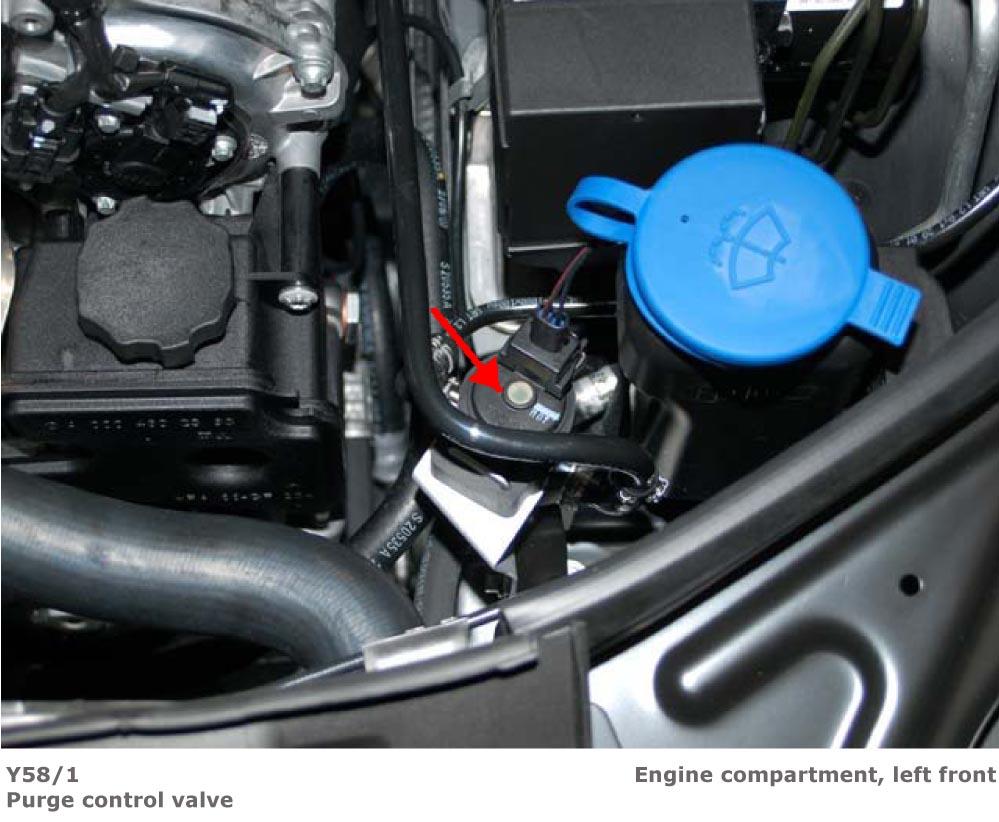

Fig 87: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 88: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 89: Top Of Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 90: Center Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 91: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 92: Bottom Of Front Passenger's Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 93: Under Right Side Of Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 94: Under Right Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 95: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Center Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Base Of Left "B" Pillar (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 98: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 99: Behind Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

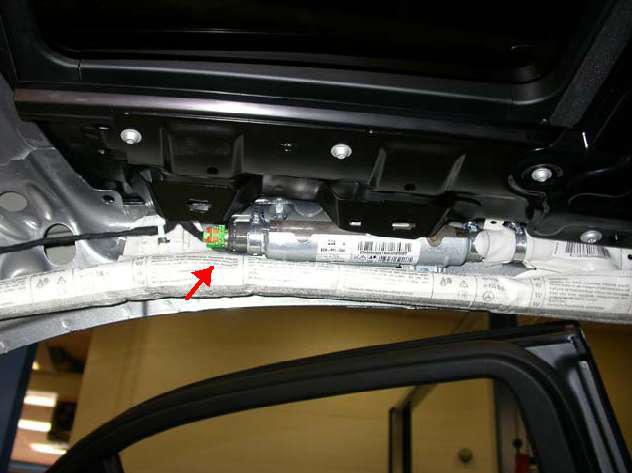

Fig 100: Left Rear Of Roof (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 101: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

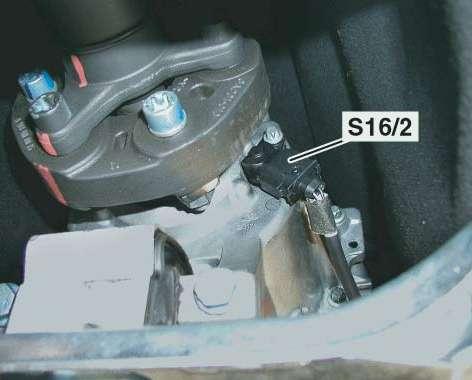

Fig 102: Rear Of Transmission
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 103: Under Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 104: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 105: Lower Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 106: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

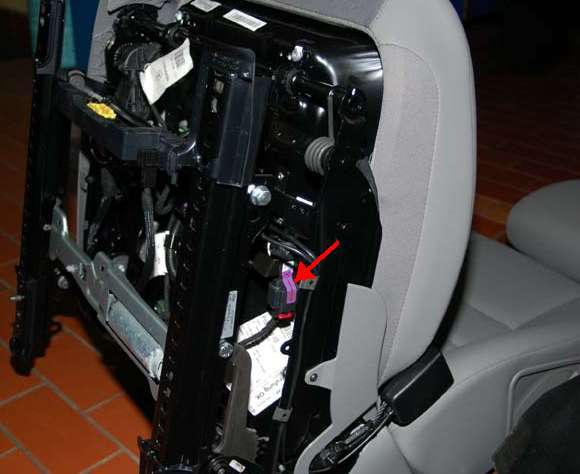

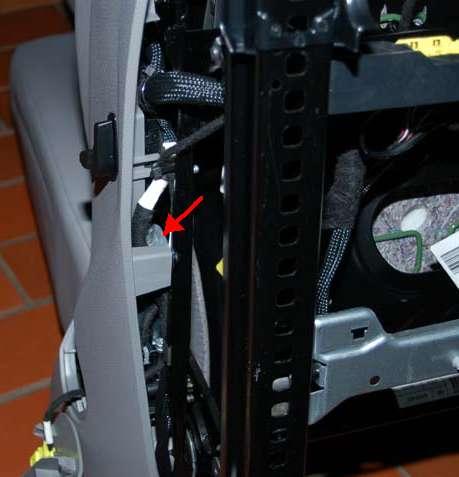

Fig 107: Driver's Seat Back (Front Passenger's Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

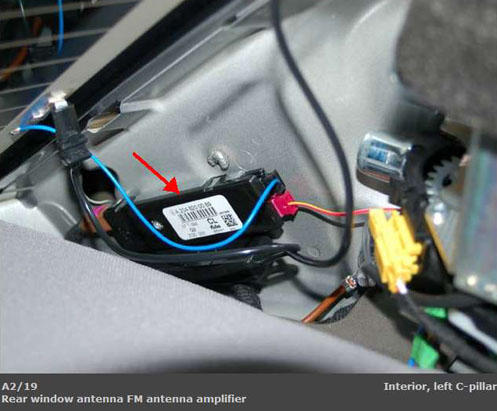

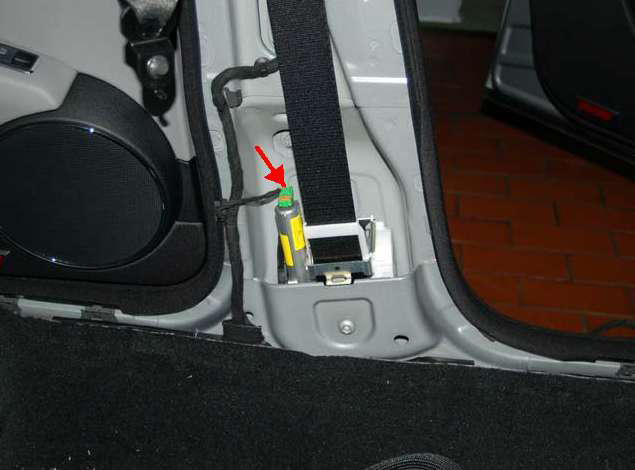

Fig 108: Left "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

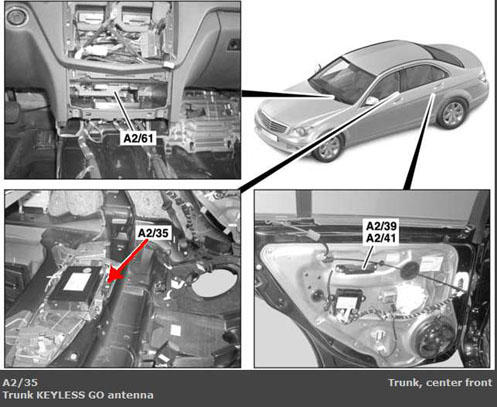

Fig 109: Center Front Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

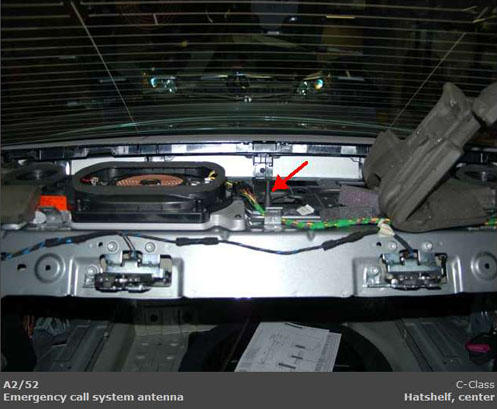

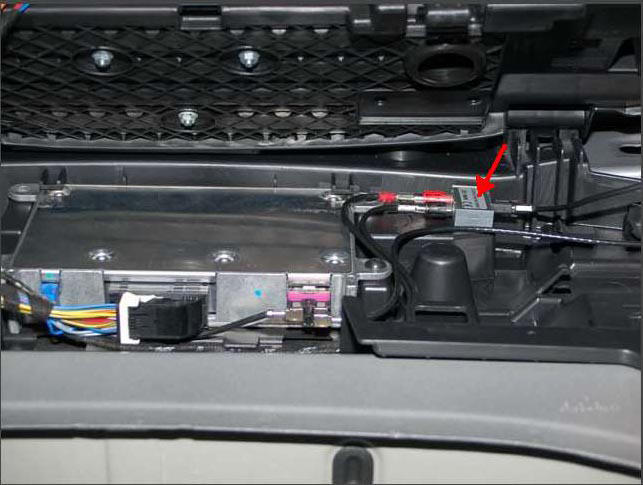

Fig 110: Center Of Hat Shelf
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

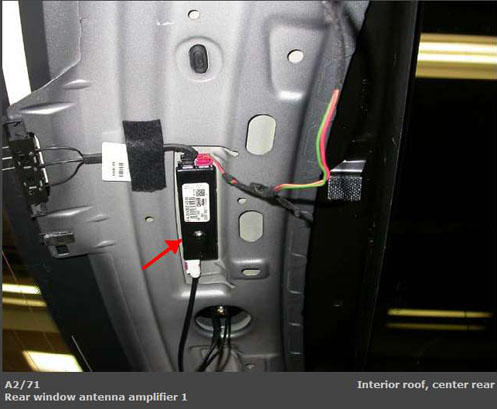

Fig 111: Center Rear Interior Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

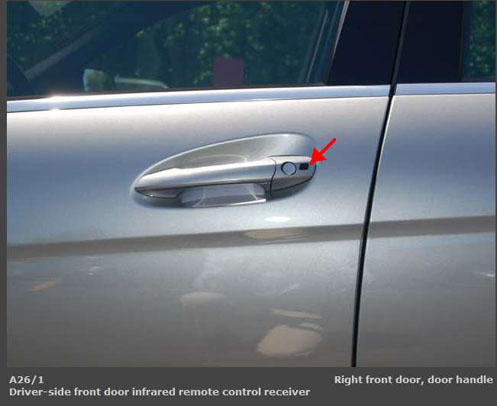

Fig 112: Right Front Door Handle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 113: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 114: Right Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

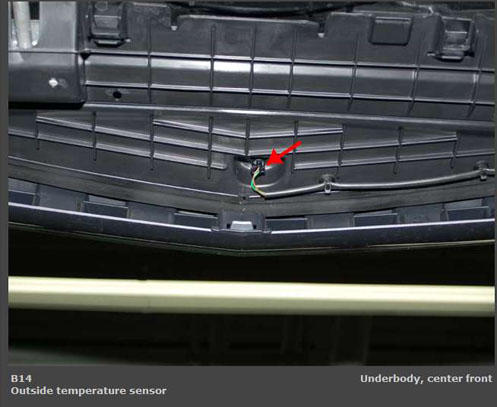

Fig 115: Center Front Of Body
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

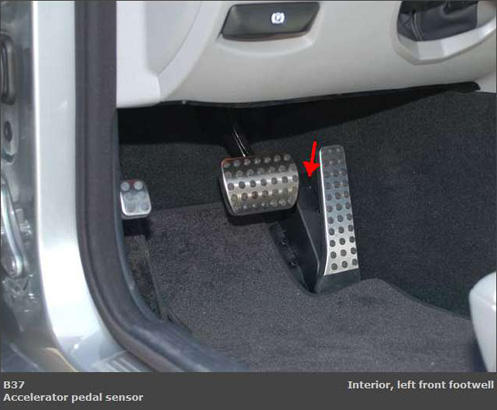

Fig 116: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

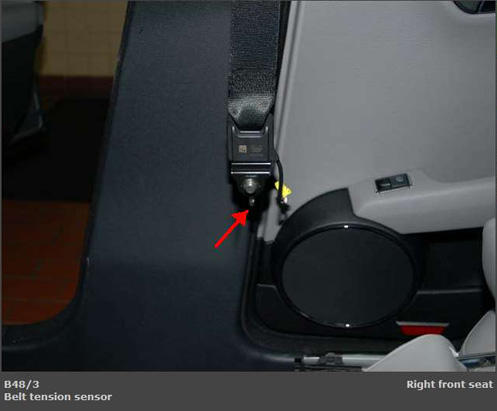

Fig 117: Belt Tension Sensor
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

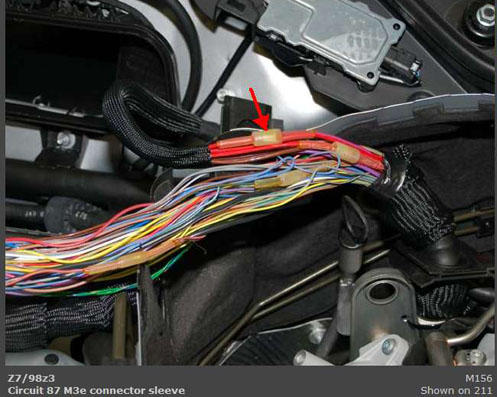

Fig 118: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 119: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

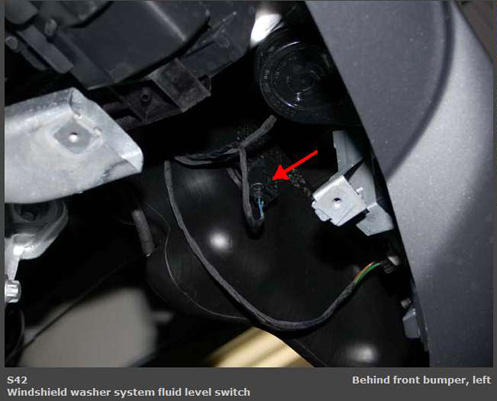

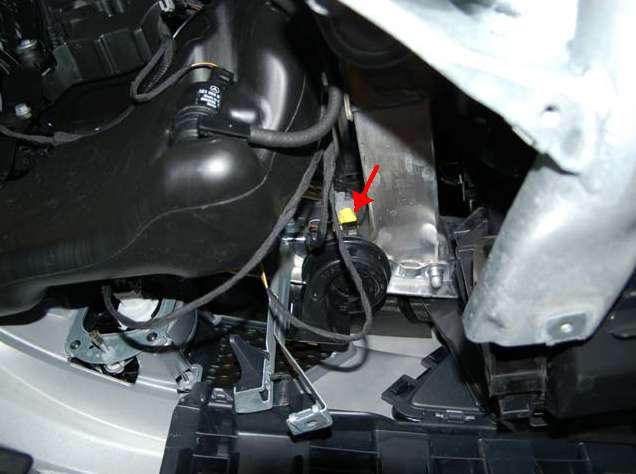

Fig 120: Behind Left Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

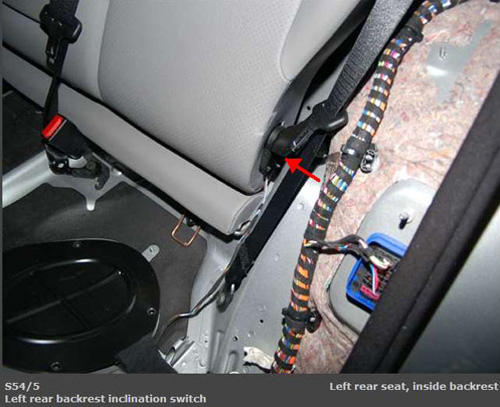

Fig 121: Inside Respective Rear Seat Backrest
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

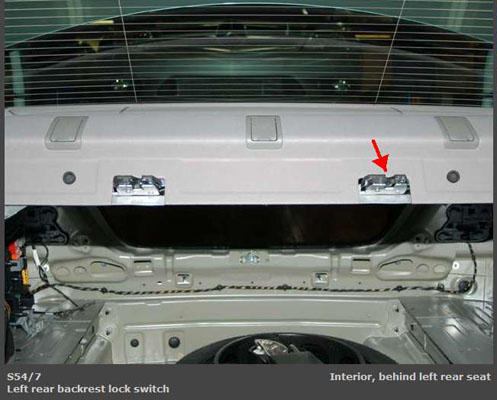

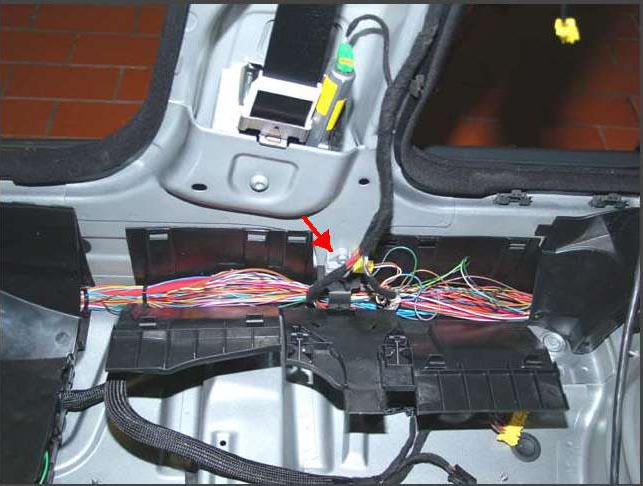

Fig 122: Behind Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 123: Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

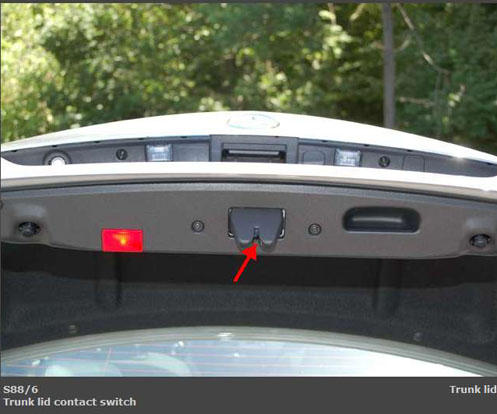

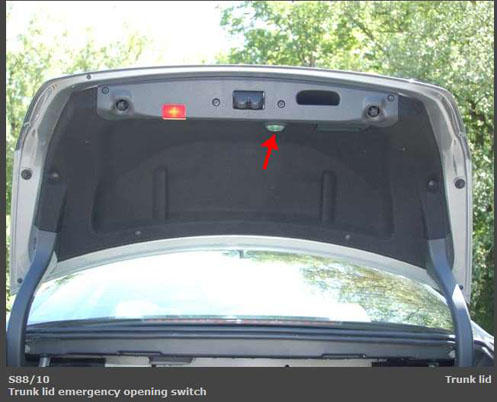

Fig 124: Trunk Lid
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

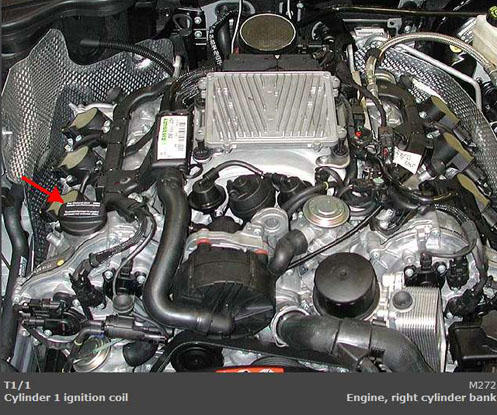

Fig 125: Over Respective Cylinder
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

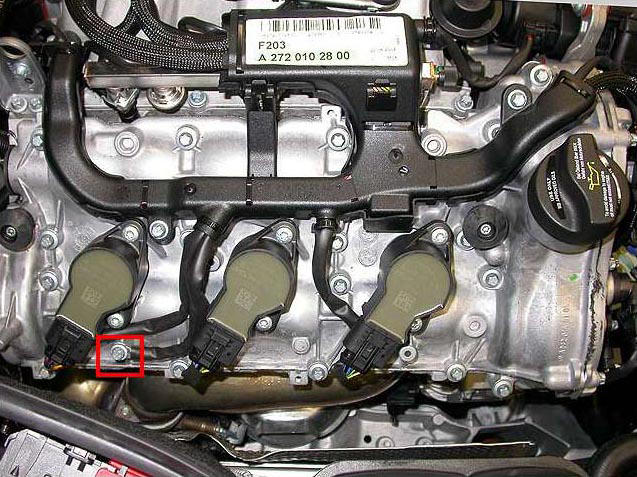

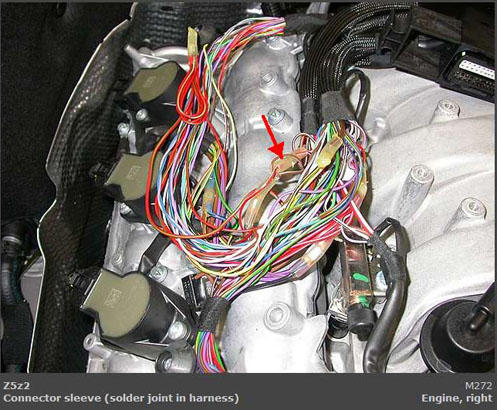

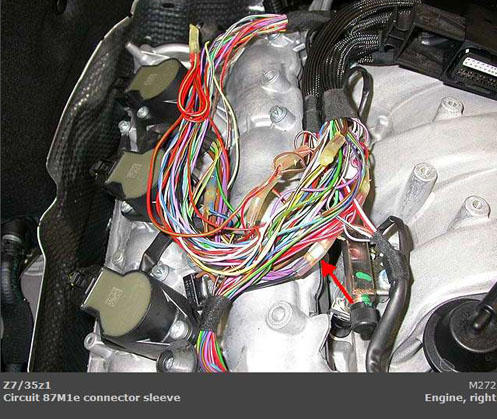

Fig 126: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 127: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

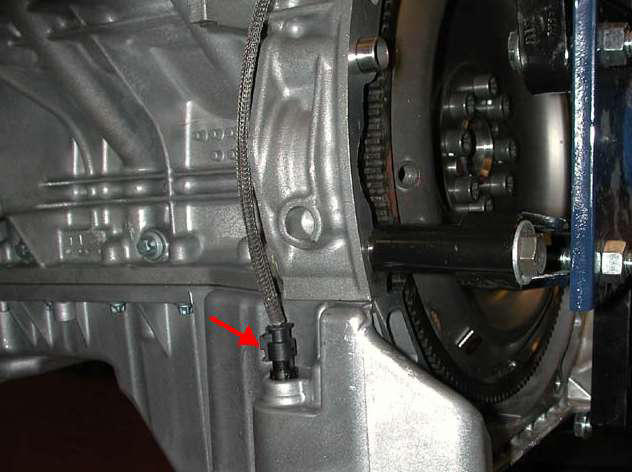

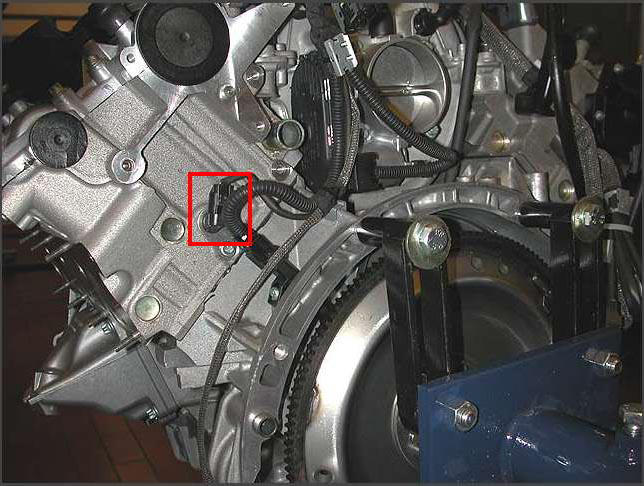

Fig 128: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

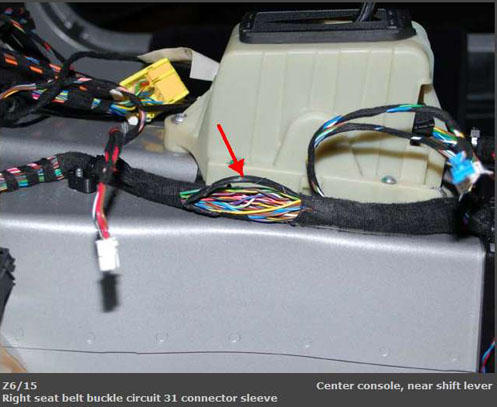

Fig 129: Near Shift Lever
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 130: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 131: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 132: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 133: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 134: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 135: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

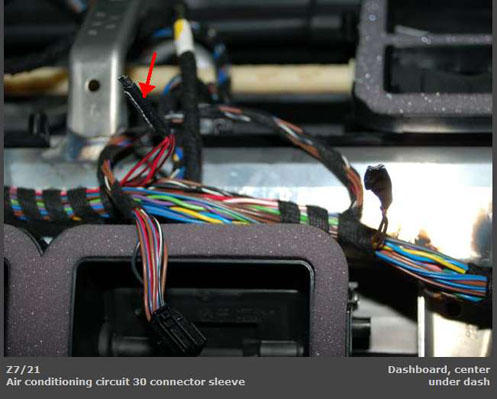

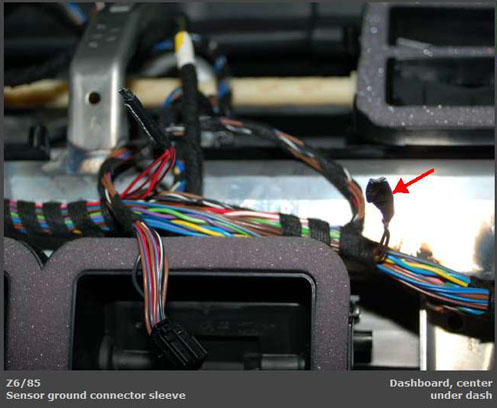

Fig 136: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 137: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 138: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 139: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

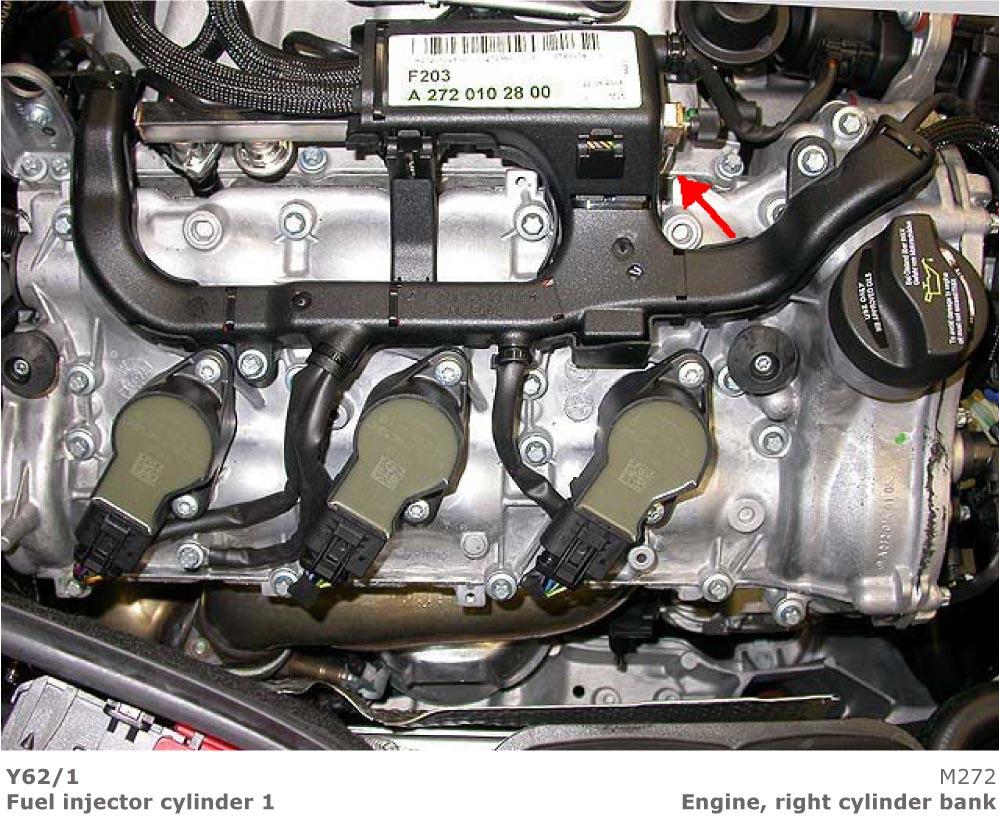

Fig 140: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

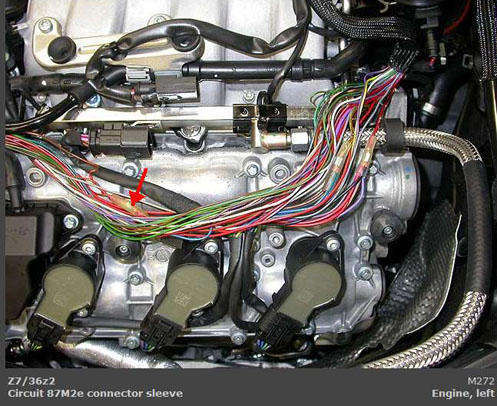

Fig 141: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 142: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 143: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

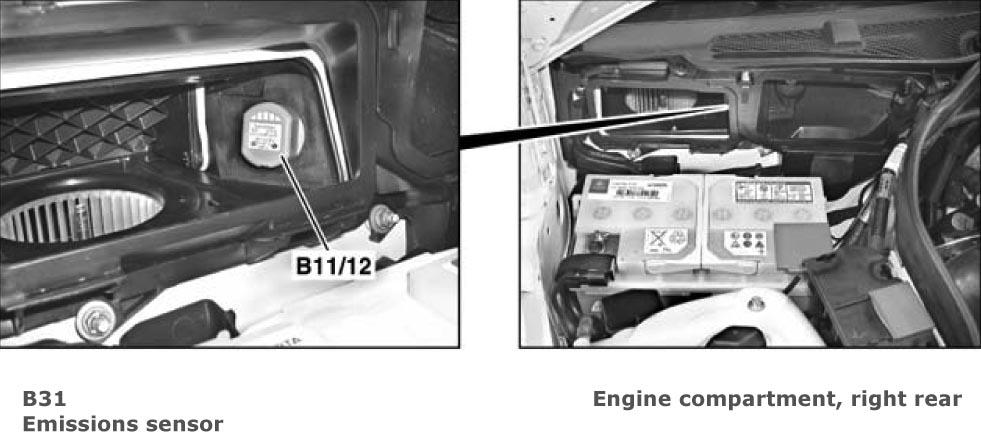

Fig 144: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

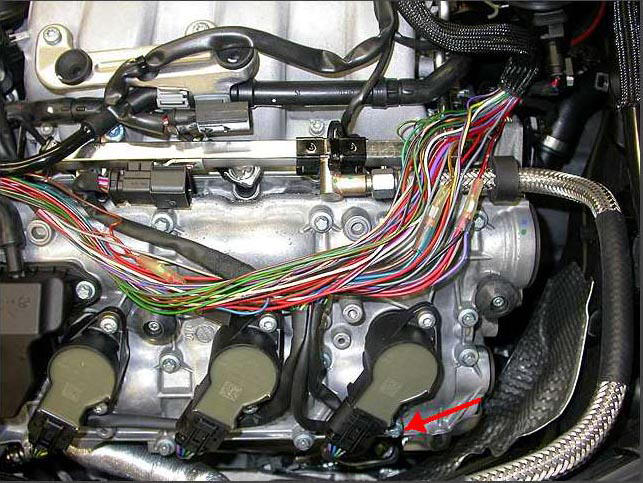

Fig 145: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

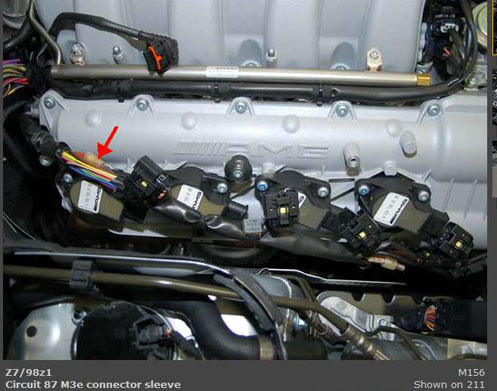

Fig 146: Left Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

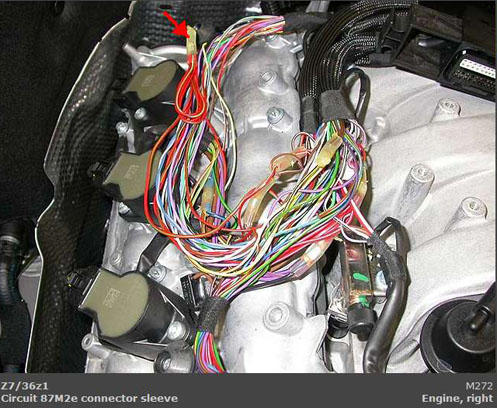

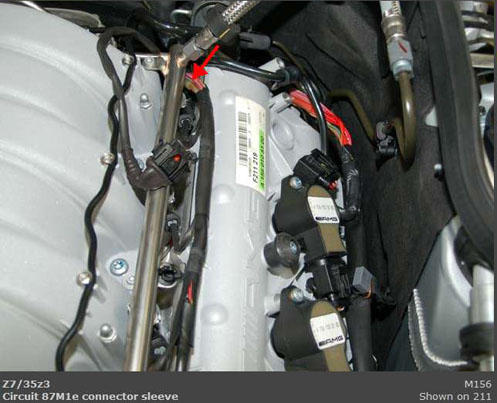

Fig 147: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

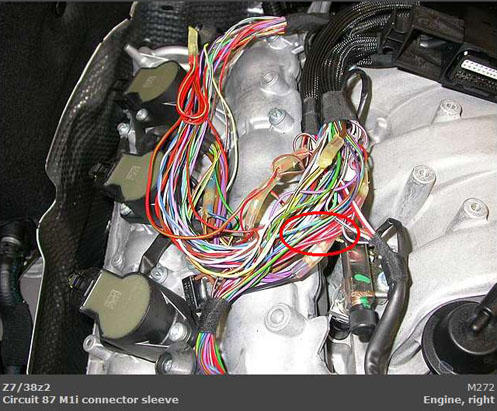

Fig 148: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 149: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

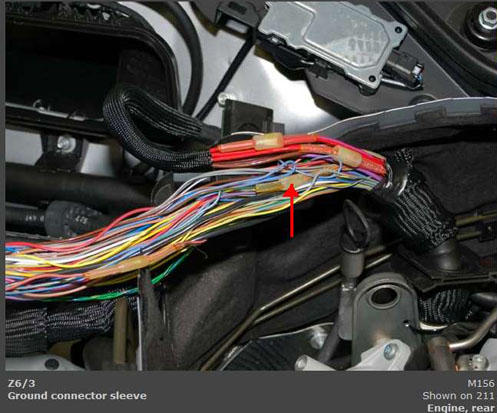

Fig 150: Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 151: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 152: Right Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 153: Left Rear Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 154: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

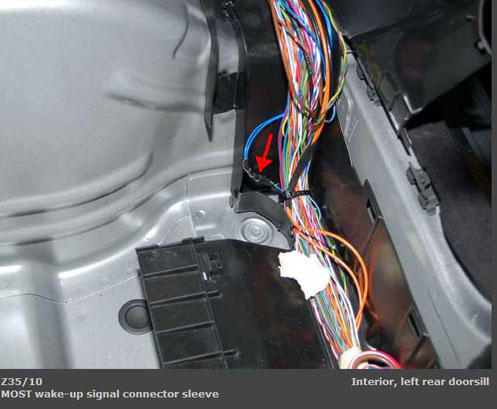

Fig 155: Left Rear Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

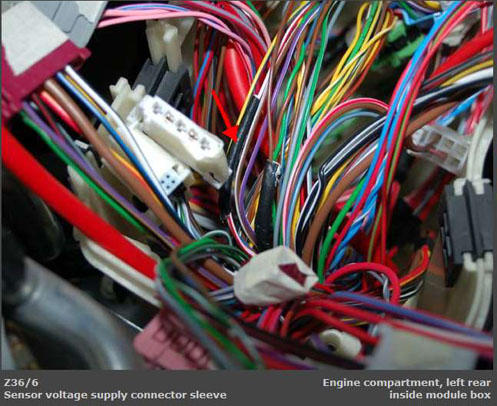

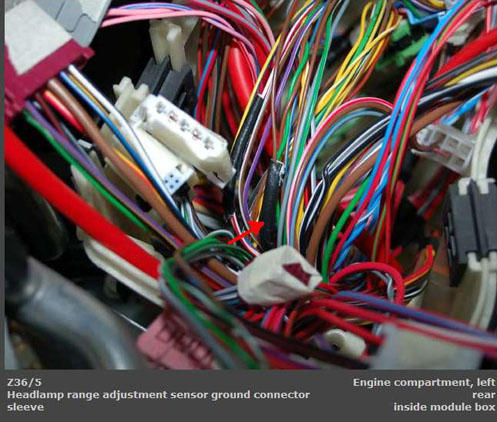

Fig 156: Left Rear Of Engine Compartment, Inside Module Box
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 157: Left Rear Of Engine Compartment, Inside Module Box
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

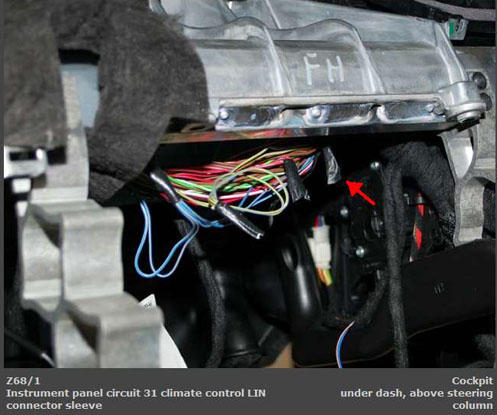

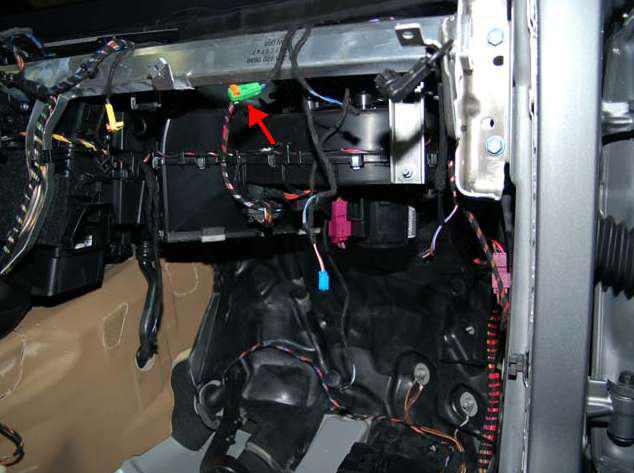

Fig 158: Above Steering Column, Under Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

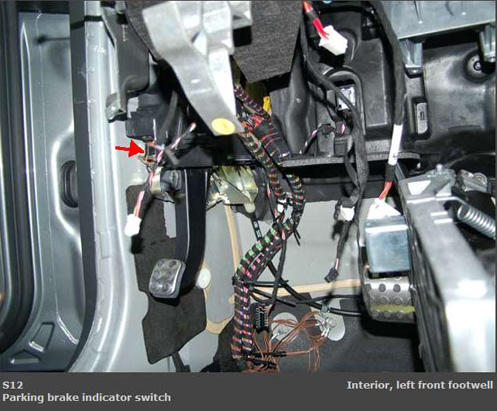

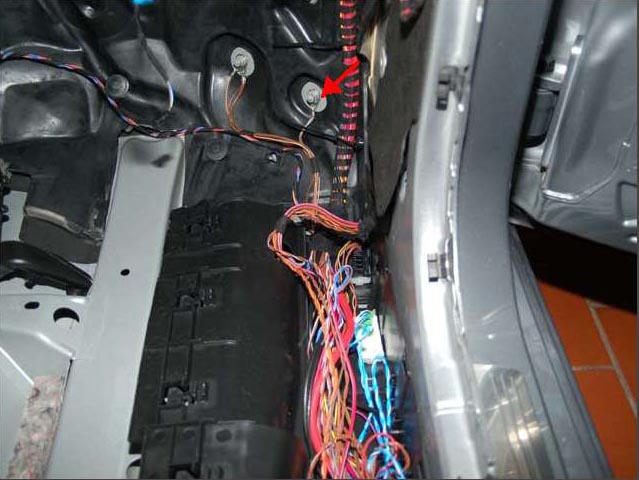

Fig 159: Left Front Upper Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

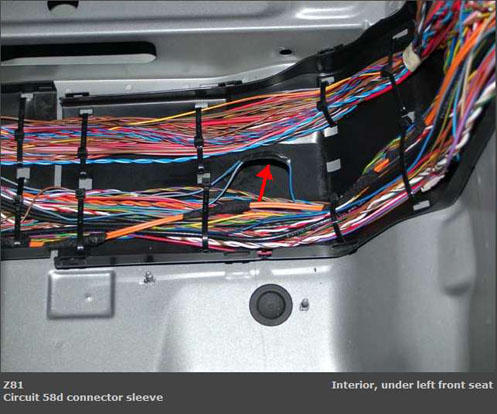

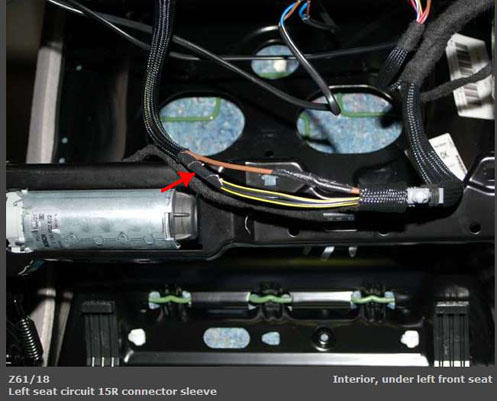

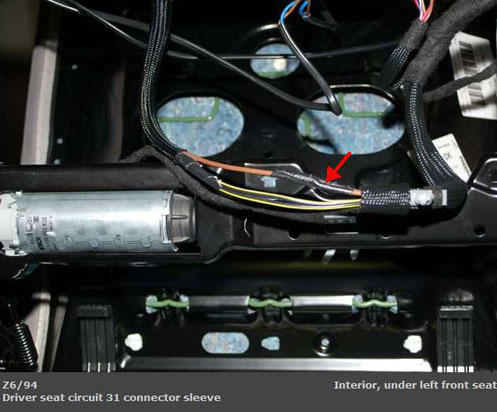

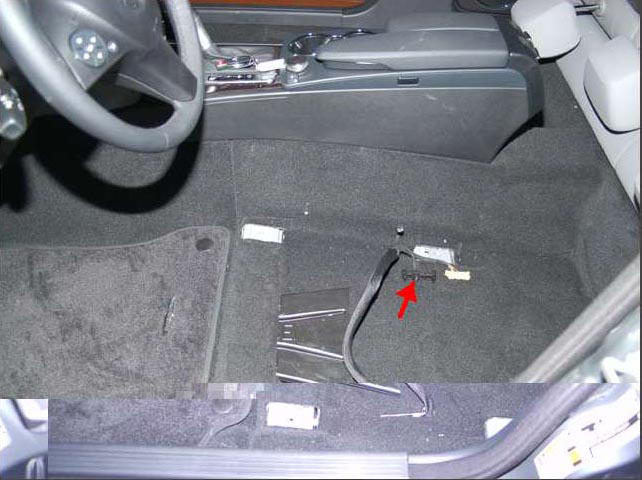

Fig 160: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

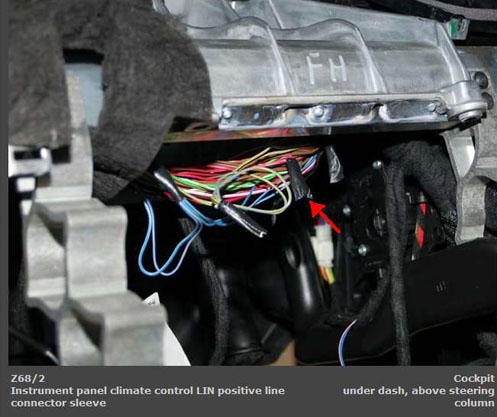

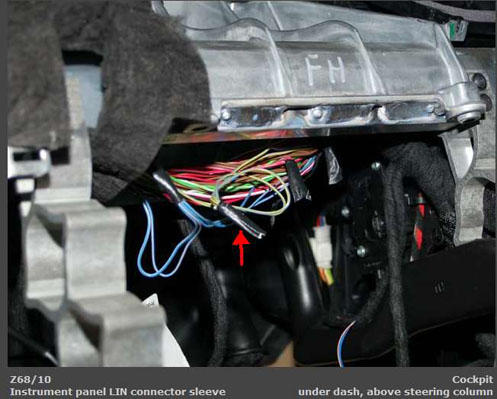

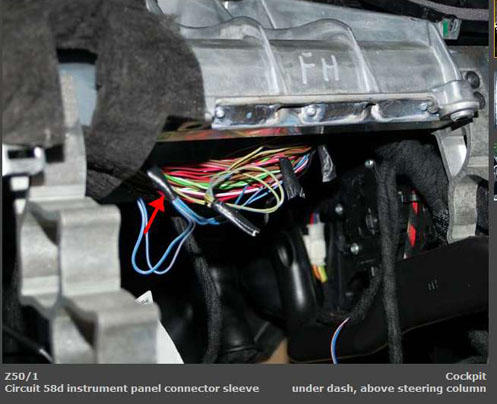

Fig 161: Under Dash, Above Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 162: Under Dash, Above Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 163: Under Dash, Above Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 164: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

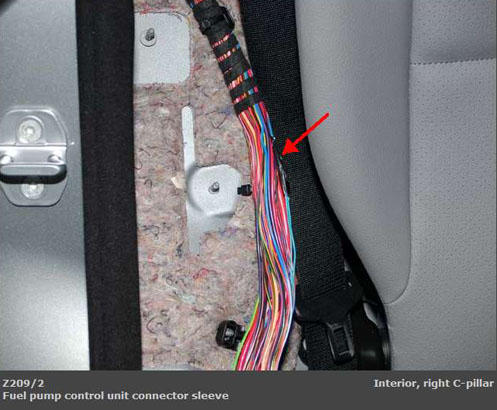

Fig 165: Right "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 166: Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

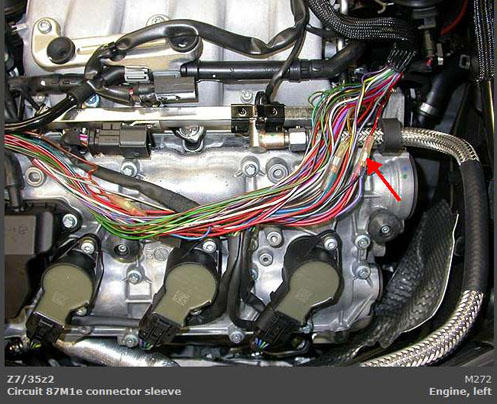

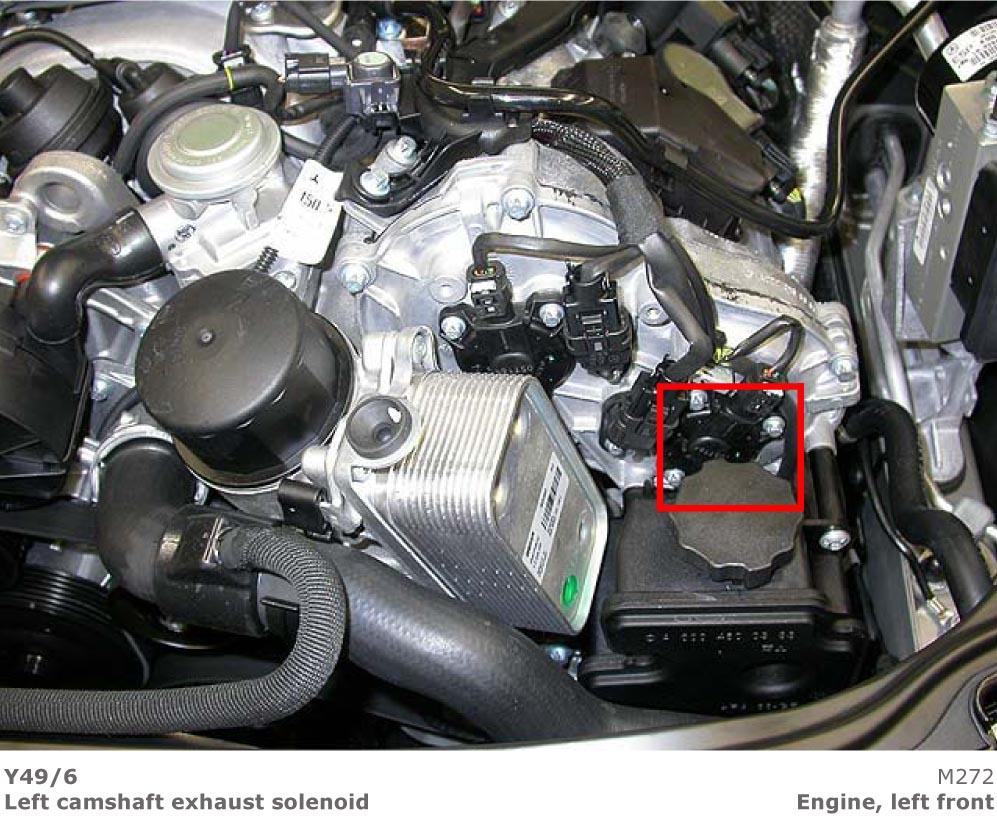

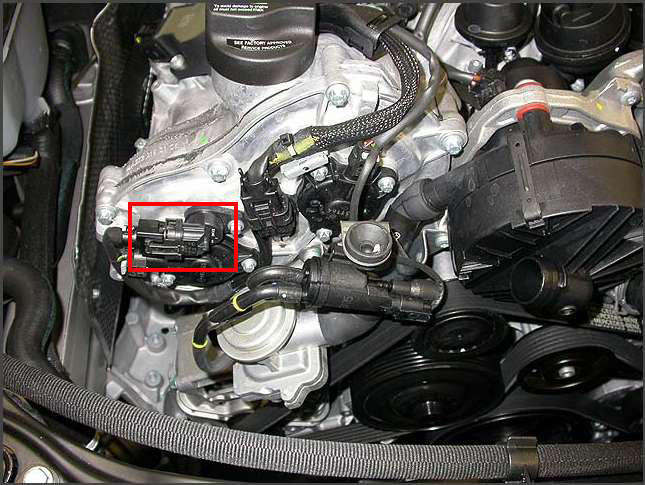

Fig 167: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

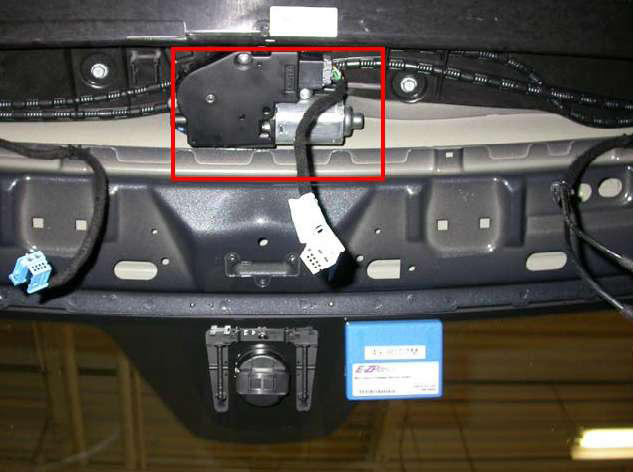

Fig 168: Trunk Lid
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

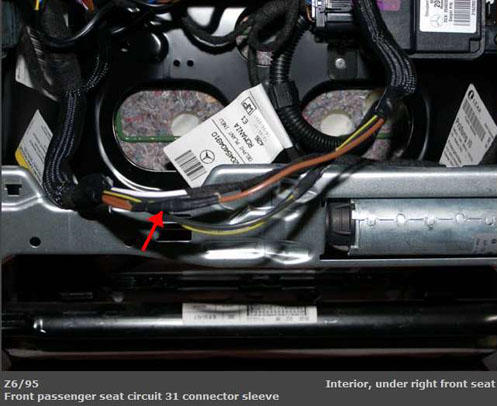

Fig 169: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

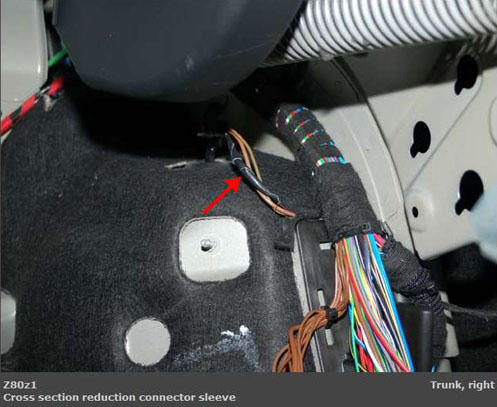

Fig 170: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

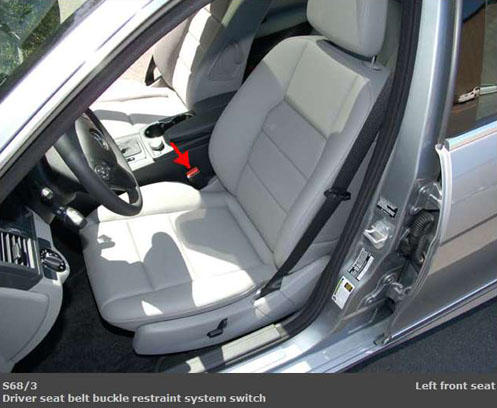

Fig 171: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 172: Right Front Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

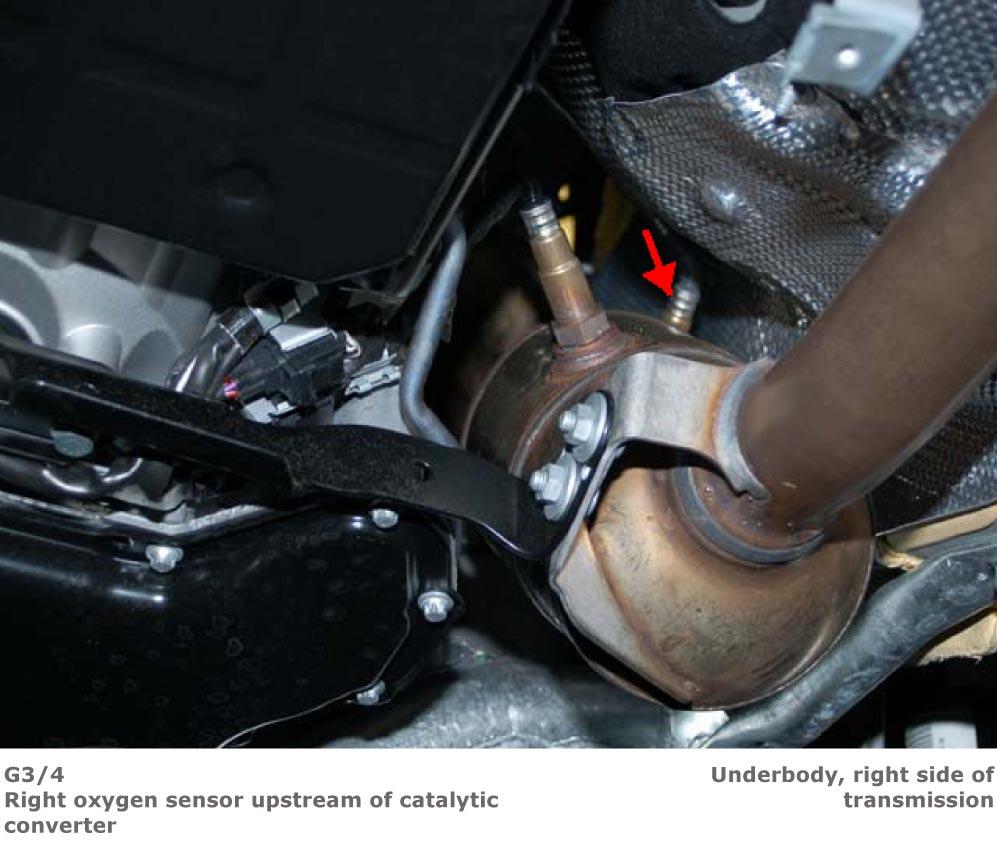

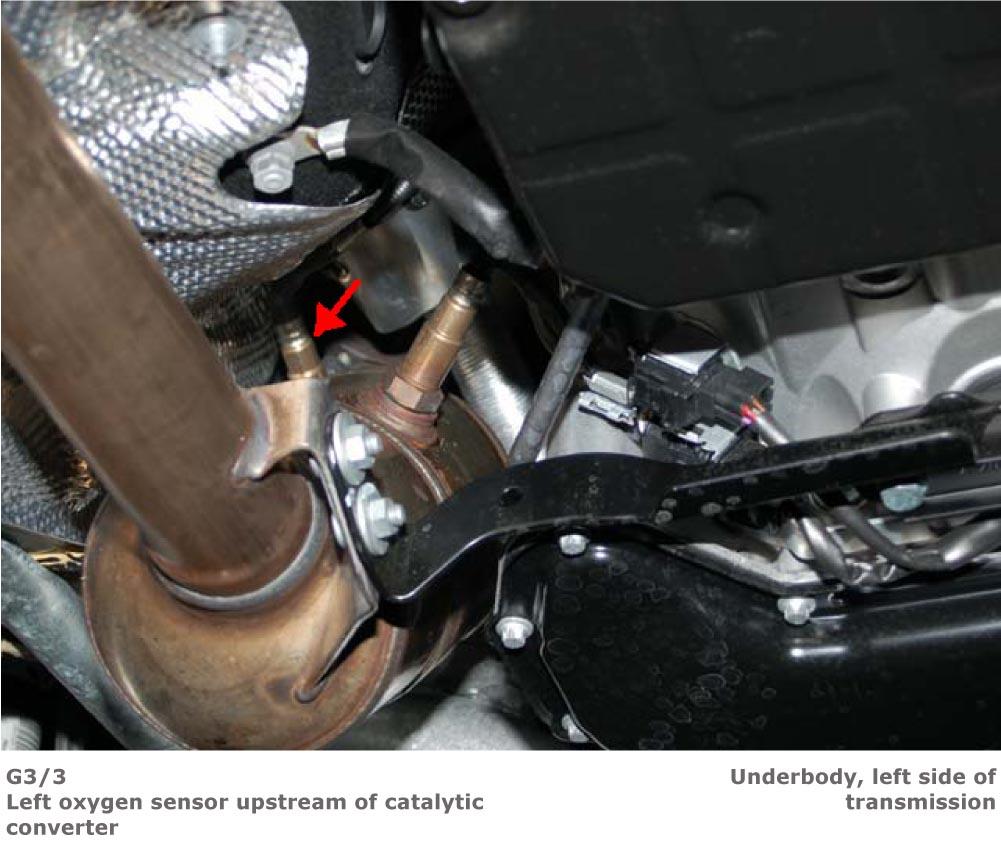

Fig 173: Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

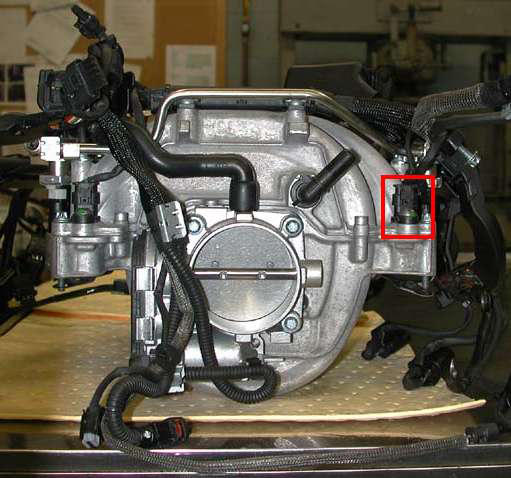

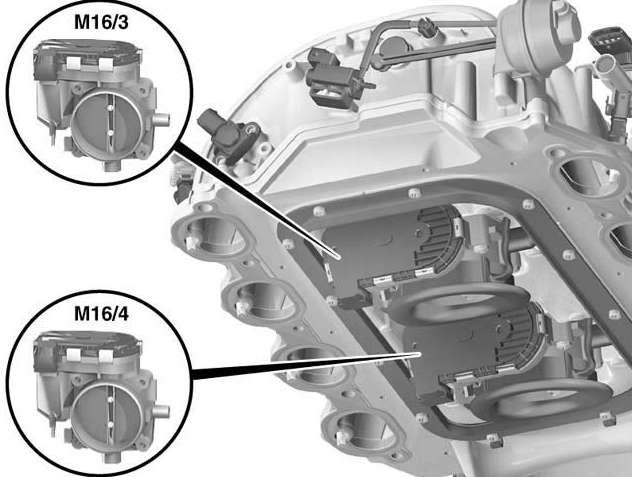

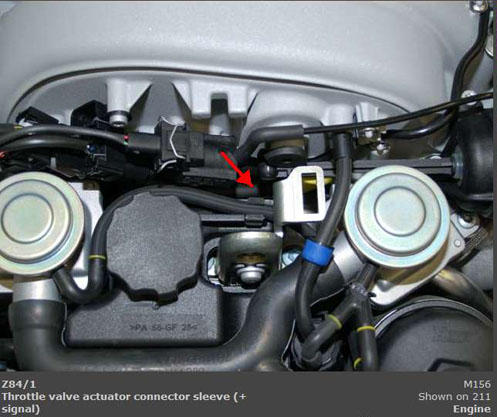

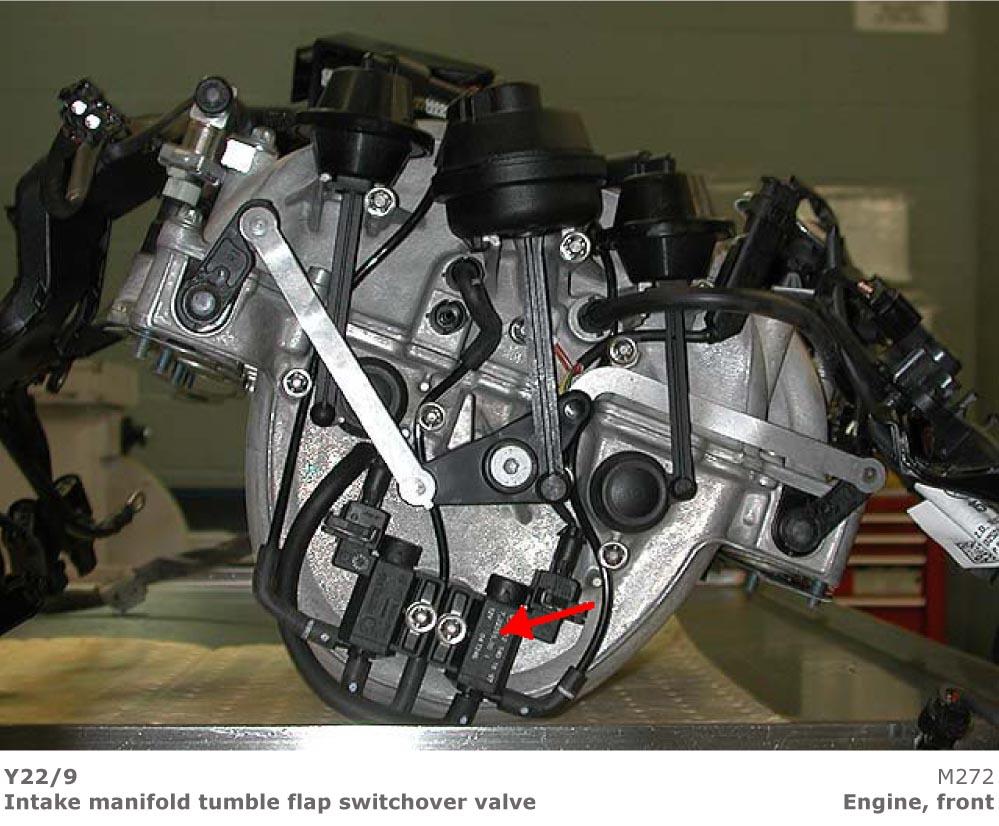

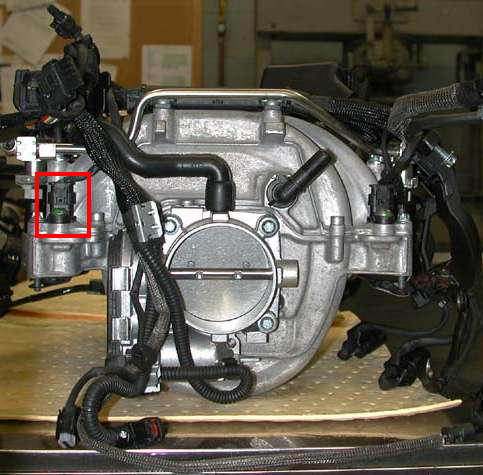

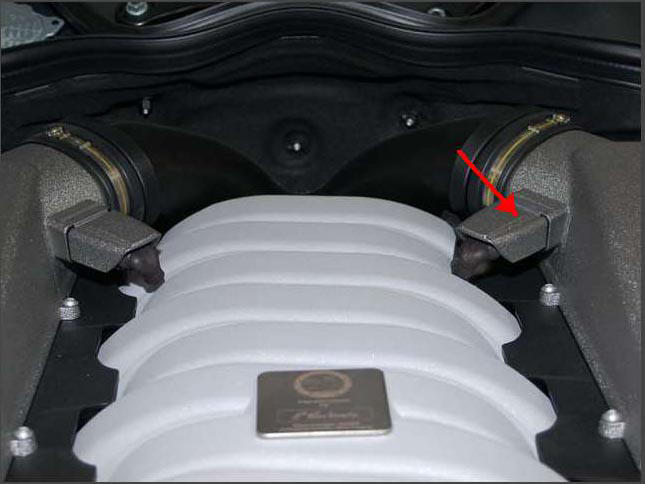

Fig 174: Intake Manifold
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 175: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 176: Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 177: Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 178: Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 179: Right Side Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

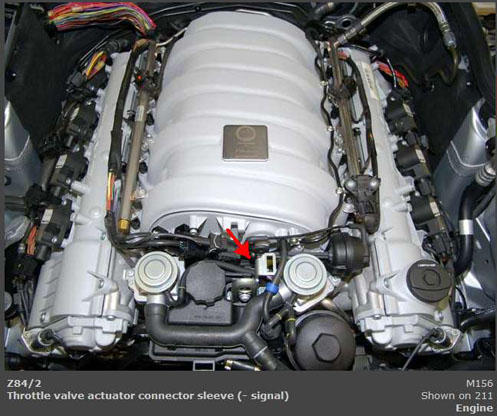

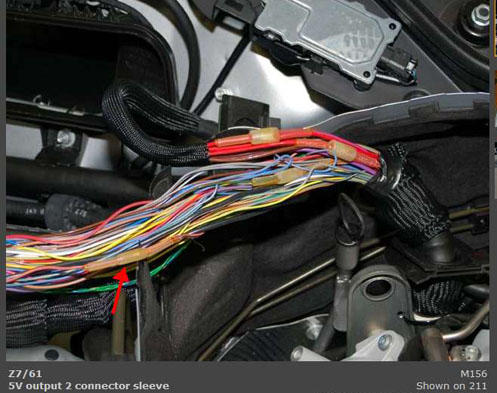

Fig 180: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 181: Left Front Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 182: Right Front Interior
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 183: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 184: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

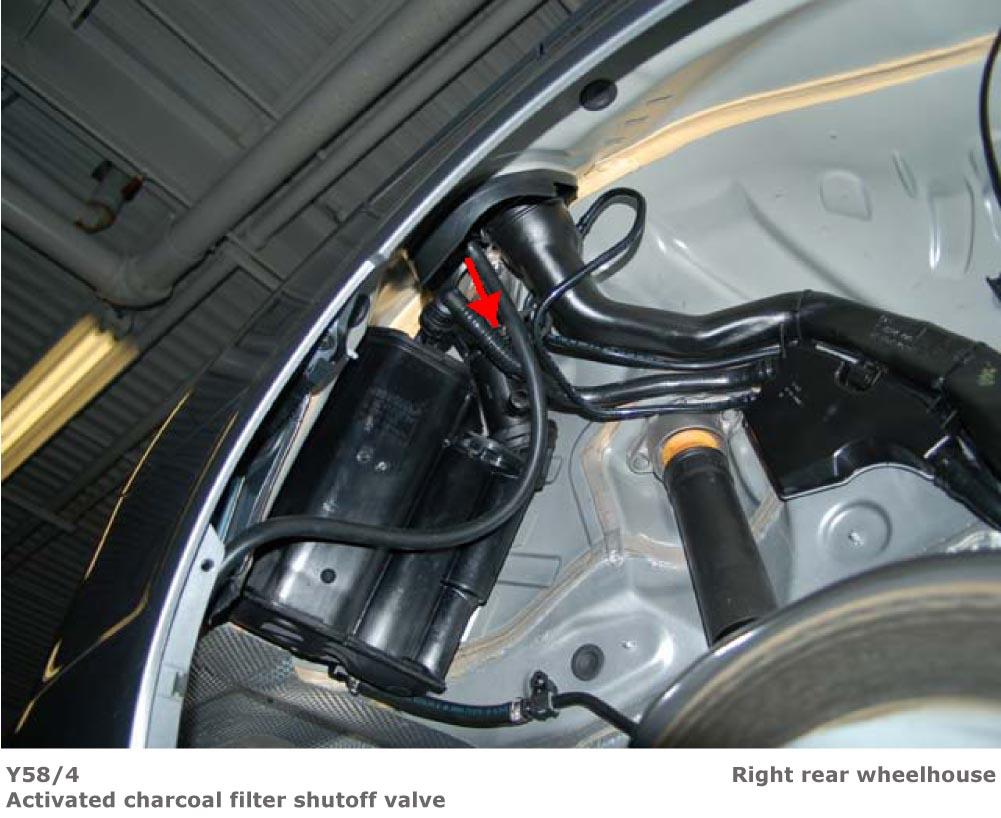

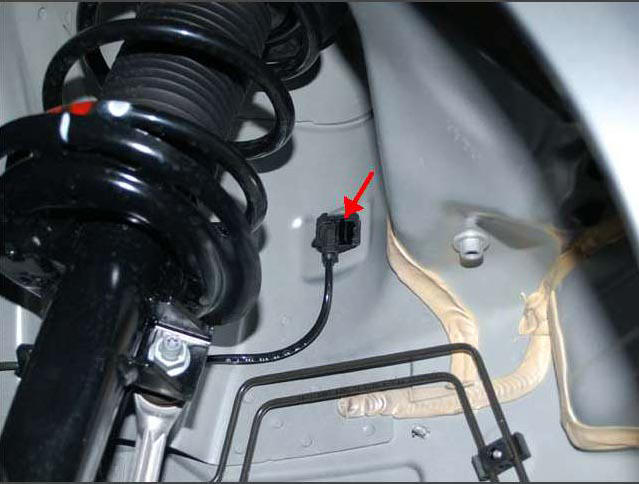

Fig 185: Right Rear Wheelhouse
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 186: Body Panels
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

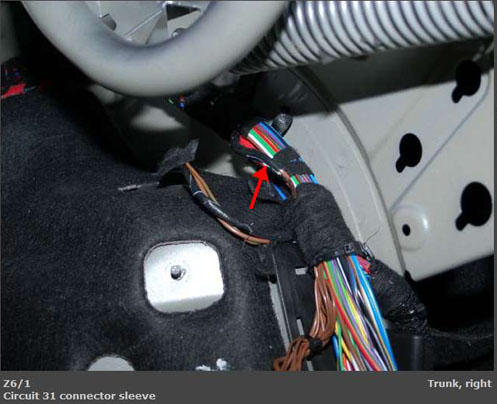

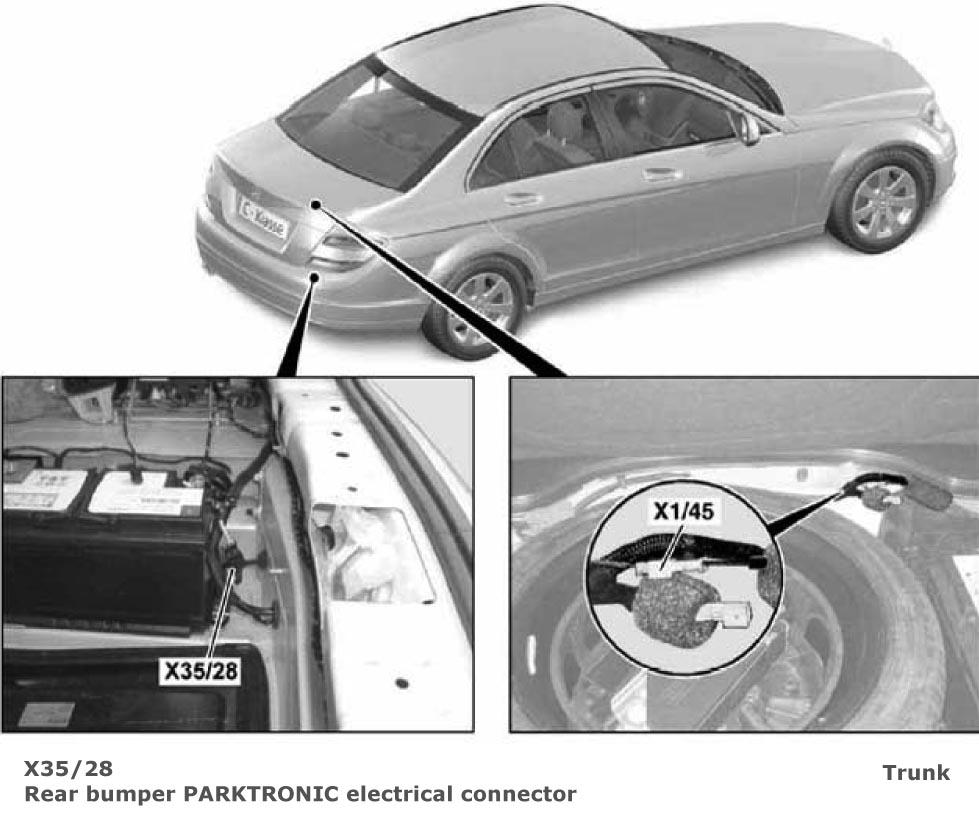

Fig 187: Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

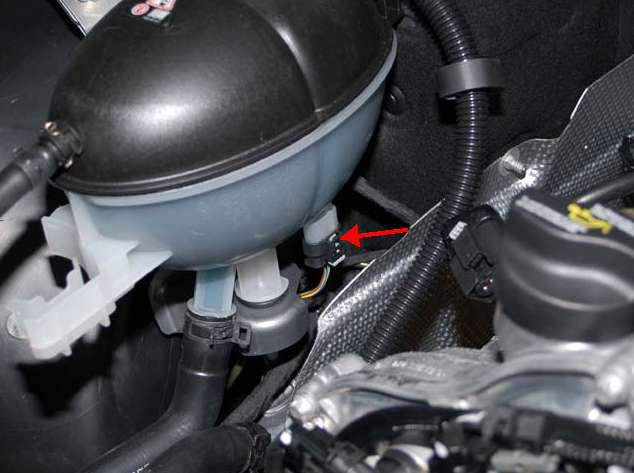

Fig 188: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 189: Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

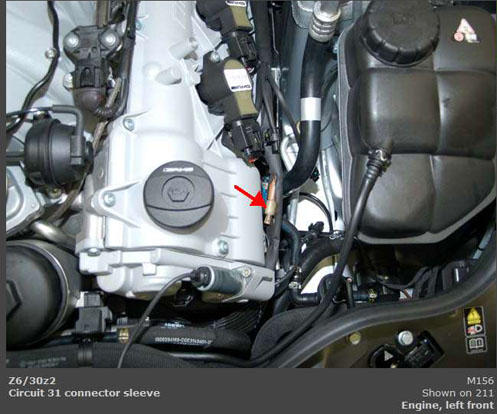

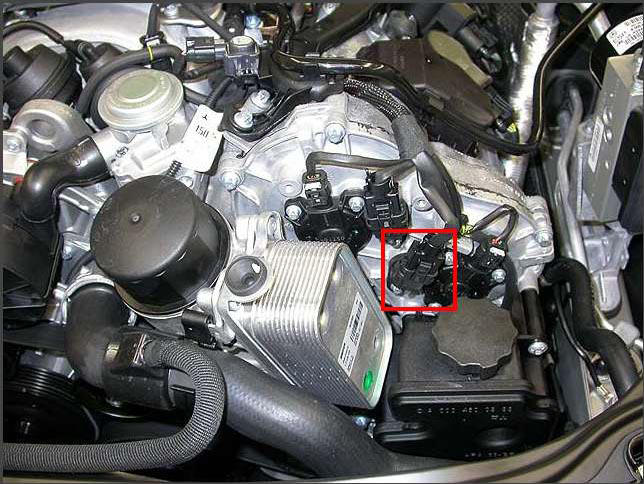

Fig 190: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

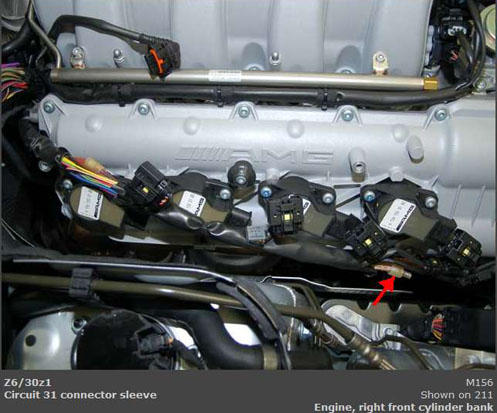

Fig 191: Right Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 192: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 193: Behind Right Quarter Panel Access Cover
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
