Electrical Component Locator
>>
Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.
Fig 1: Rear Underside Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 2: Front/Rear Wheels
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 3: Left Front Underbody Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 4: Left Rear Underbody Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 5: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 6: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 7: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 8: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 9: Under Center Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 10: Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 11: Rear SAM Control Unit W/Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 12: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 13: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 14: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 15: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 16: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 17: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 18: Right Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 19: Right Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 20: Left Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 21: Right Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 22: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 23: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 24: Behind Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 25: Under Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 26: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 27: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 28: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 29: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 30: Left "C" Pillar
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 31: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 32: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 33: Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 34: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 35: Under Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 36: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 37: Right Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 38: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 39: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 40: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 41: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 42: Left Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 43: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 44: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 45: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 46: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 47: Under Left Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 48: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 49: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 50: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 51: Under Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 52: Under Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 53: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 54: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 55: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 56: Under Rear Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 57: Left Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 58: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 59: Left Side Of Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 60: Top Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 61: Top Right Rear Of Engine (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 62: Top Left Of Engine (3.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 63: Top Left Of Engine (5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 64: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 65: Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 66: Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 67: Left Kick Panel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 68: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 69: Left Side Of Cargo Area
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 70: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 71: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 72: Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 73: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 74: Right Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 75: Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 76: Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 77: Instrument Cluster
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 78: Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 79: Center Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 80: Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 81: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 82: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 83: Right Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 84: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 85: Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 86: Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 87: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 88: Left Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 89: Driver's Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 90: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 91: Center Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 92: Overhead Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 93: Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 94: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 95: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 96: Right Front Upper Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 97: Left Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 98: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 99: Front Of Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 100: Right Front Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 101: Right Rear Door
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 102: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 103: Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 104: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 105: Steering Wheel
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 106: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 107: Left Rear Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 108: Rear Center Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 109: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 110: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 111: Right Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 112: Right Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 113: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 114: Washer Fluid Reservoir
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 115: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 116: Overhead Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 117: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 118: Center Rear Of Roof
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 119: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 120: Rear Parcel Shelf
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 121: Overhead Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 122: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 123: Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 124: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 125: Left Side Of Front Bumper
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 126: Center Rear Of Engine Compartment Hood
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 127: Left Side Of Dash
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 128: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 129: Under Rear Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 130: Left Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 131: Left Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 132: Under Front Of Vehicle
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 133: Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 134: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 135: Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 136: Left Side Of Trunk (Sedan)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 137: Left Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 138: Right Side Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 139: Right Front Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 140: Steering Column
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 141: Right Front Seat
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 142: Right Rear Wheelwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 143: Right Front Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 144: Left Front Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 145: Front Center Console
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

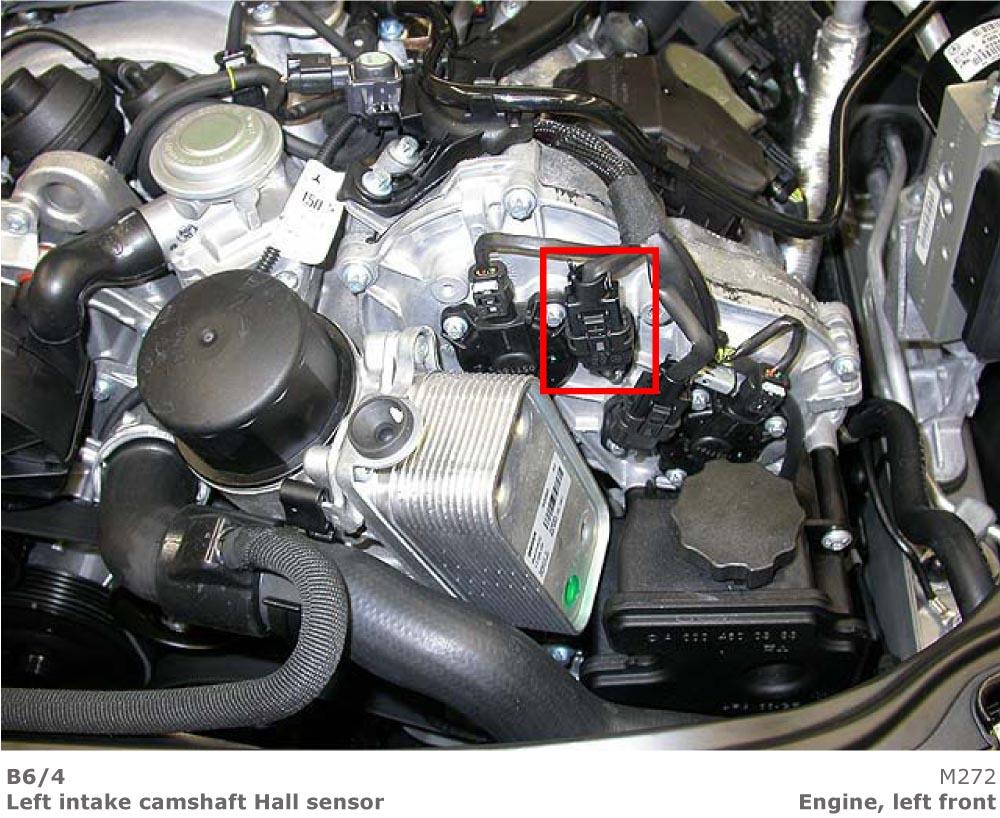

Fig 146: Left Front Of Engine
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

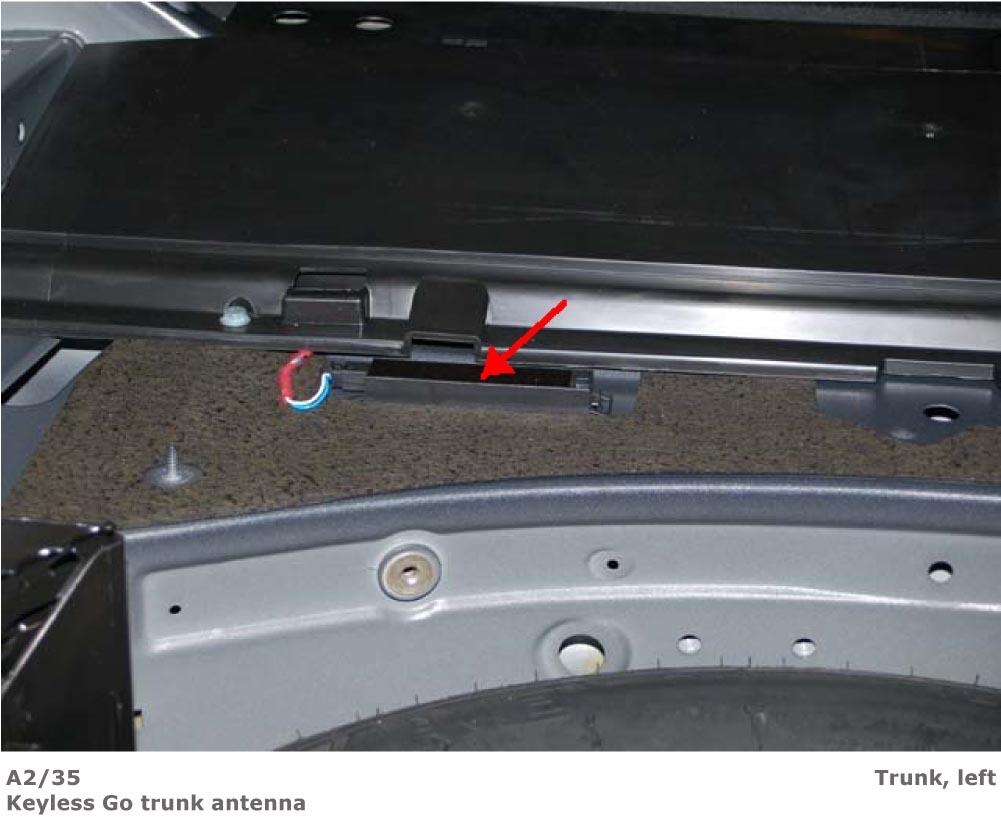

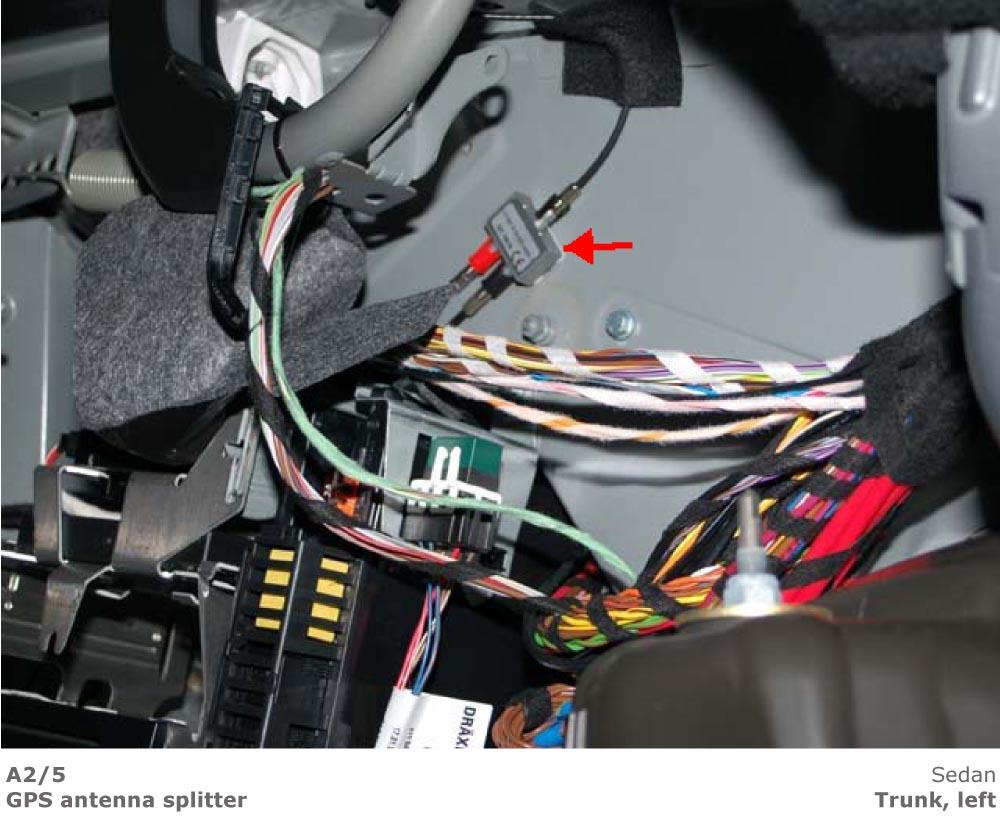

Fig 147: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

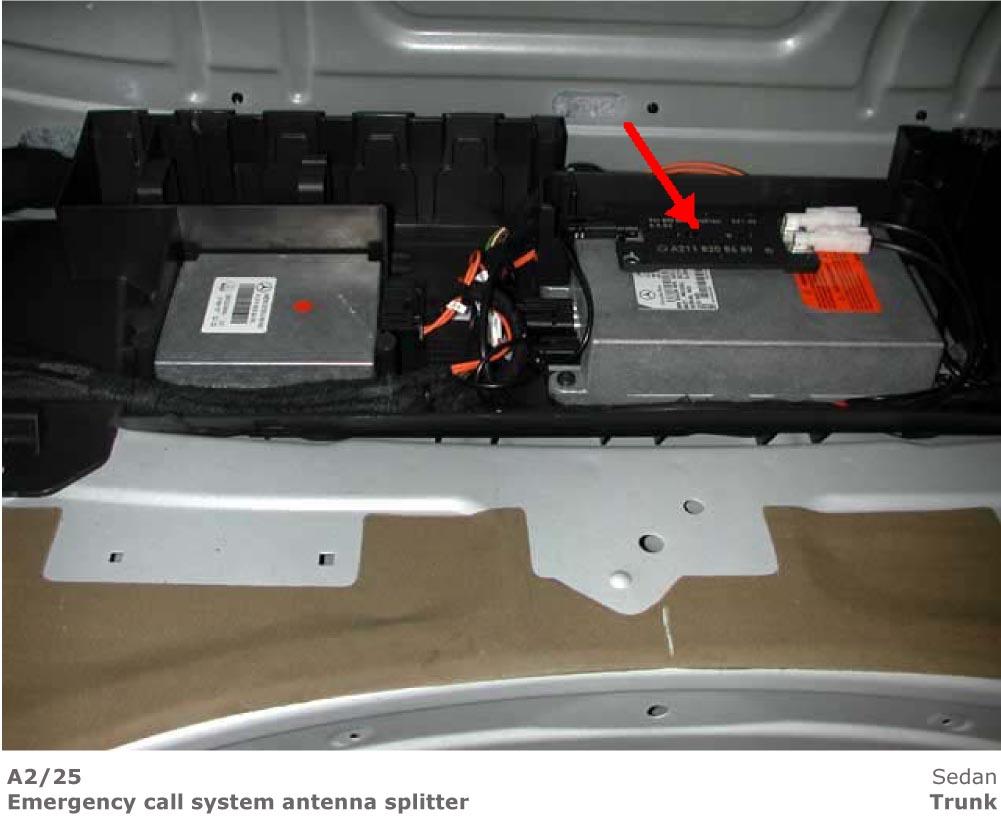

Fig 148: Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 149: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

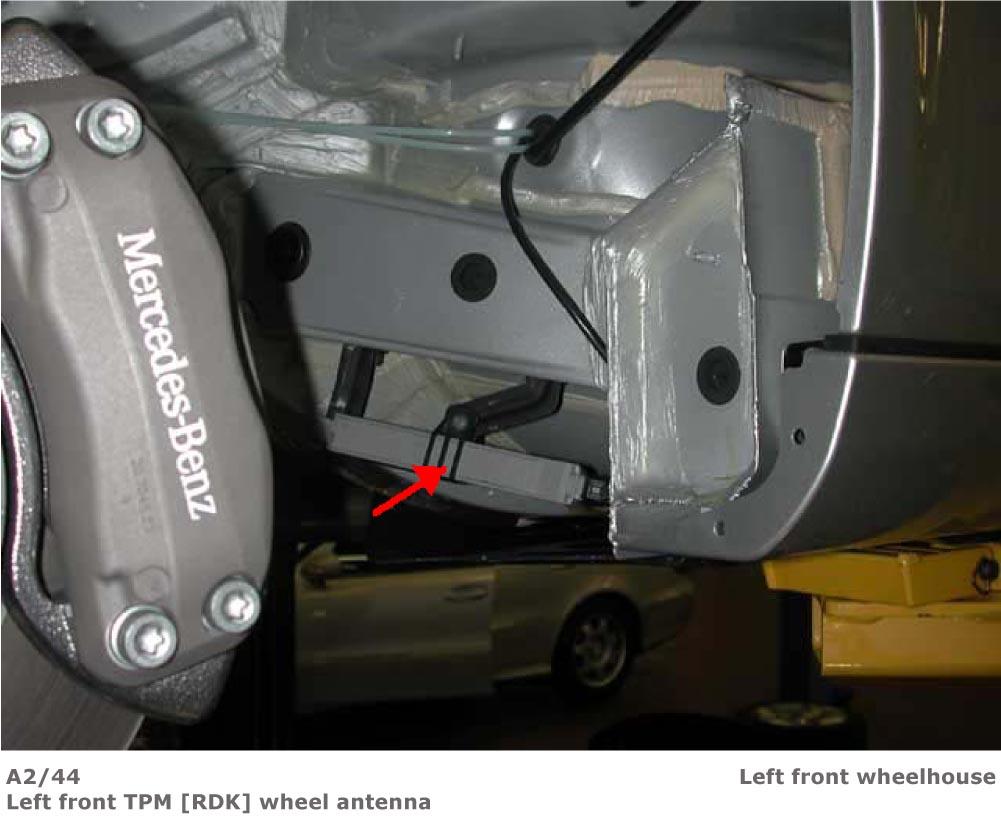

Fig 150: Left Front Wheelwell (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

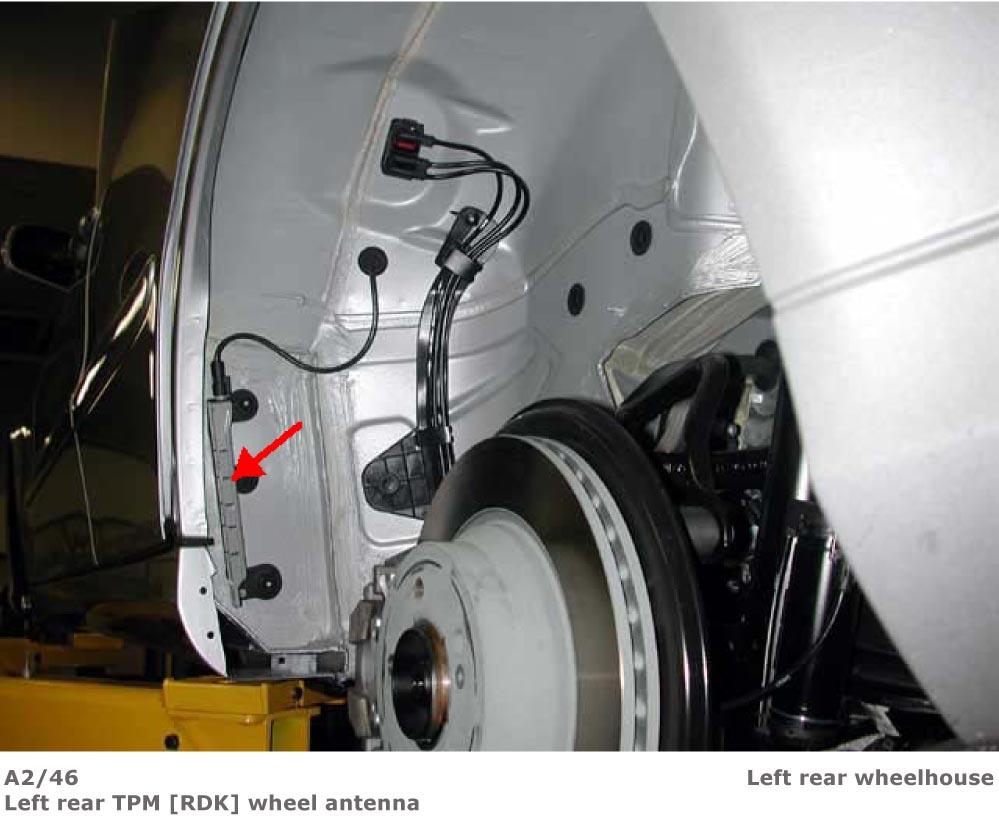

Fig 151: Left Rear Wheelwell (Right Rear Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

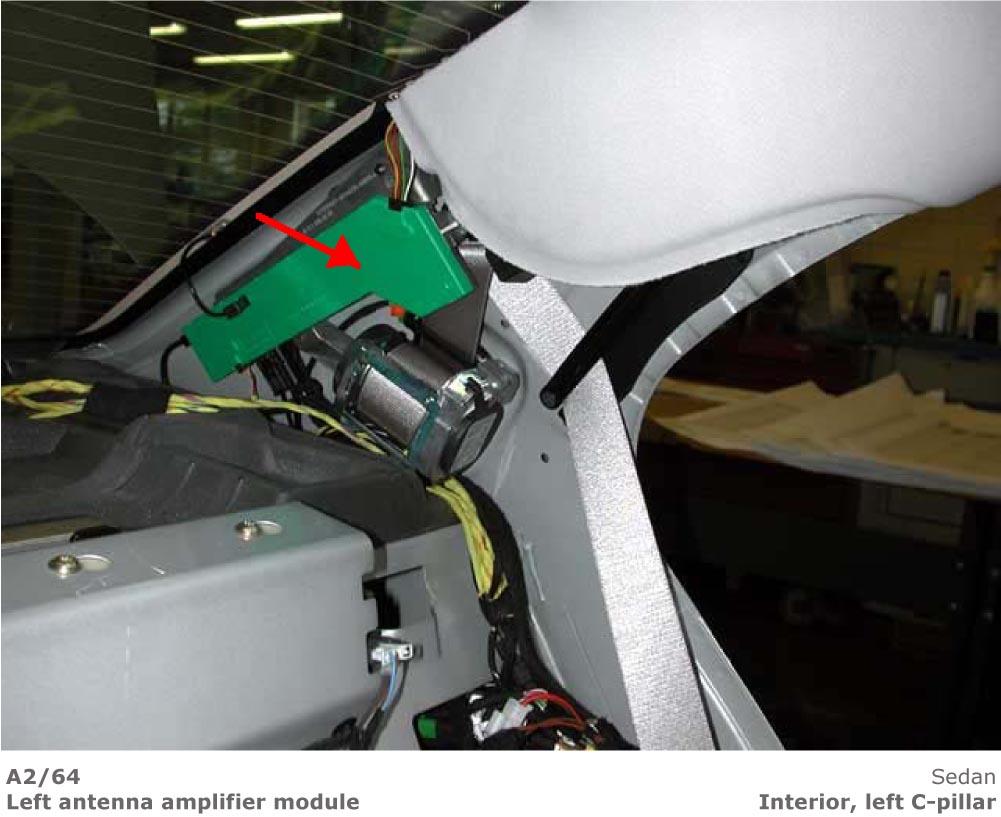

Fig 152: Left "C" Pillar (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

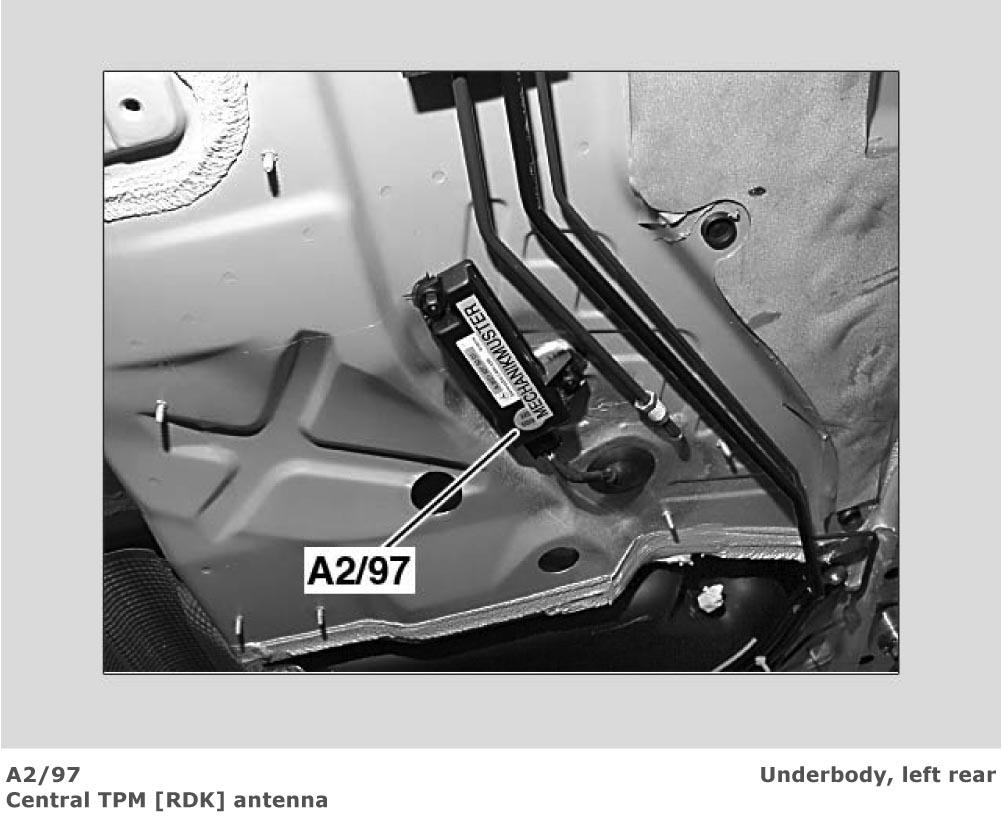

Fig 153: Left Rear Underbody
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

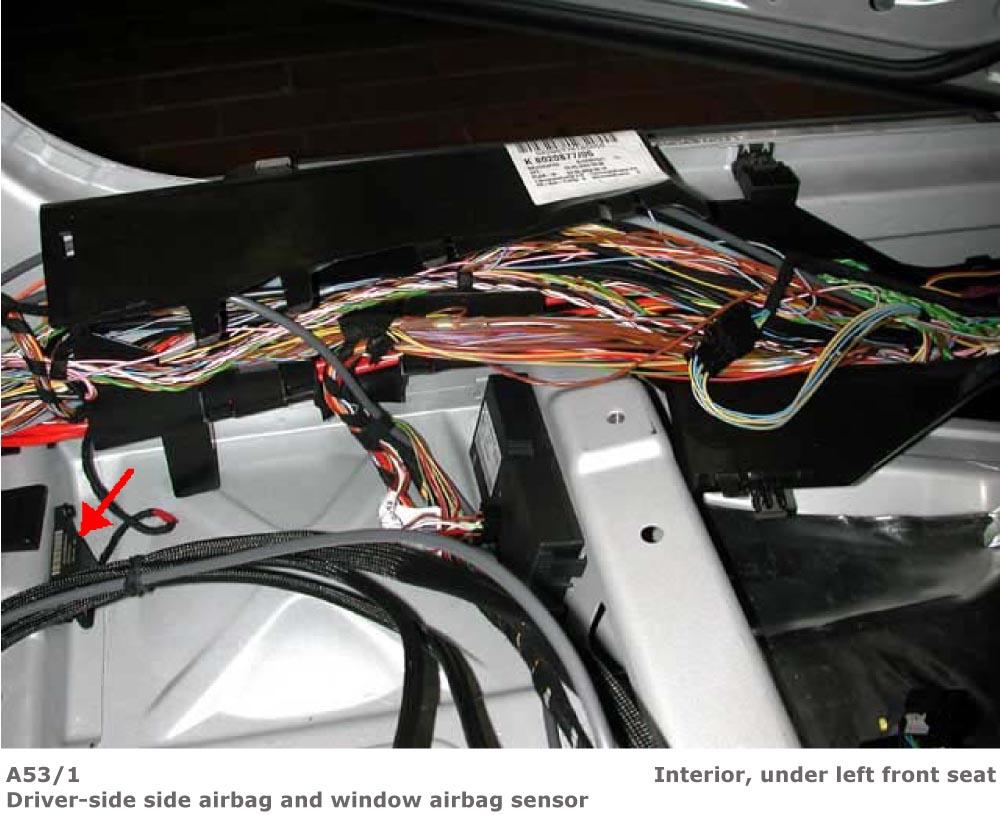

Fig 154: Under Driver's Seat (Passenger's Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

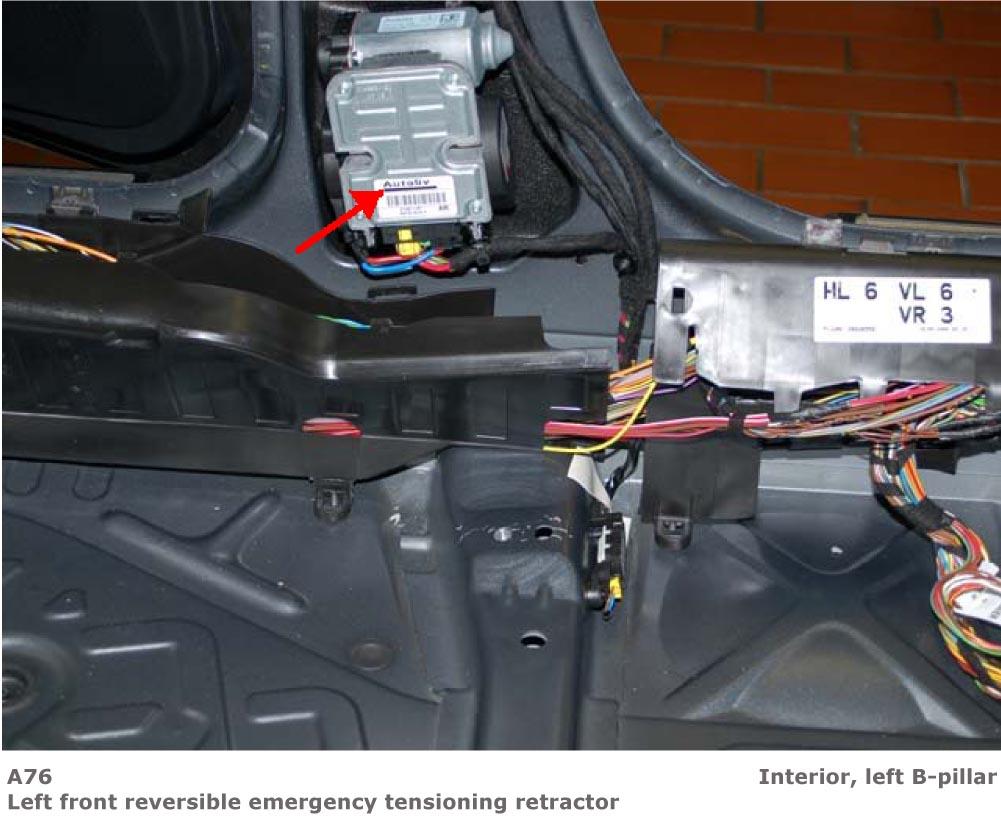

Fig 155: Left "B" Pillar (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 156: Top Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

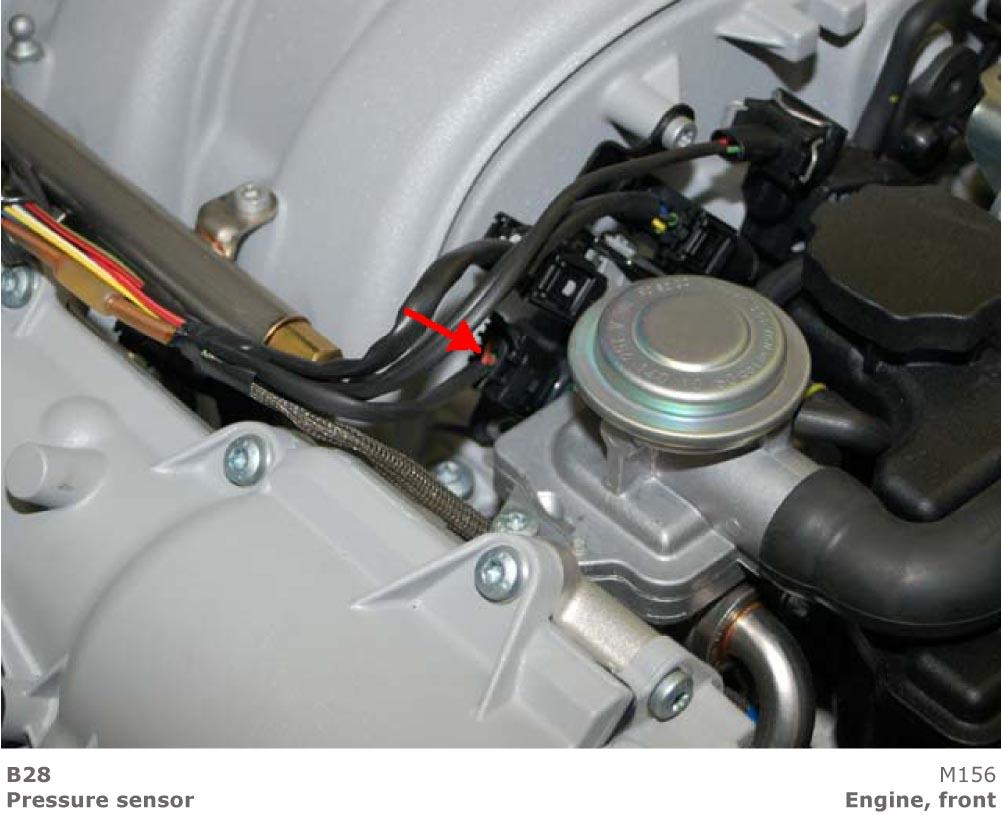

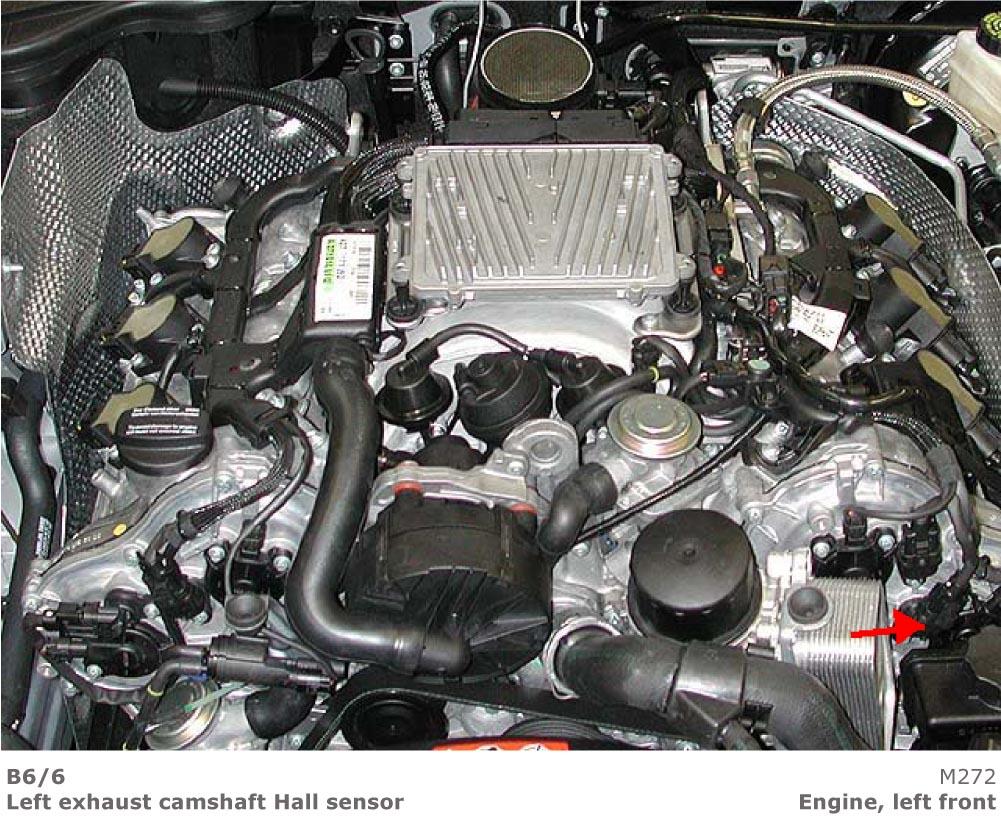

Fig 157: Front Of Engine (3.5L Shown; 5.5L Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

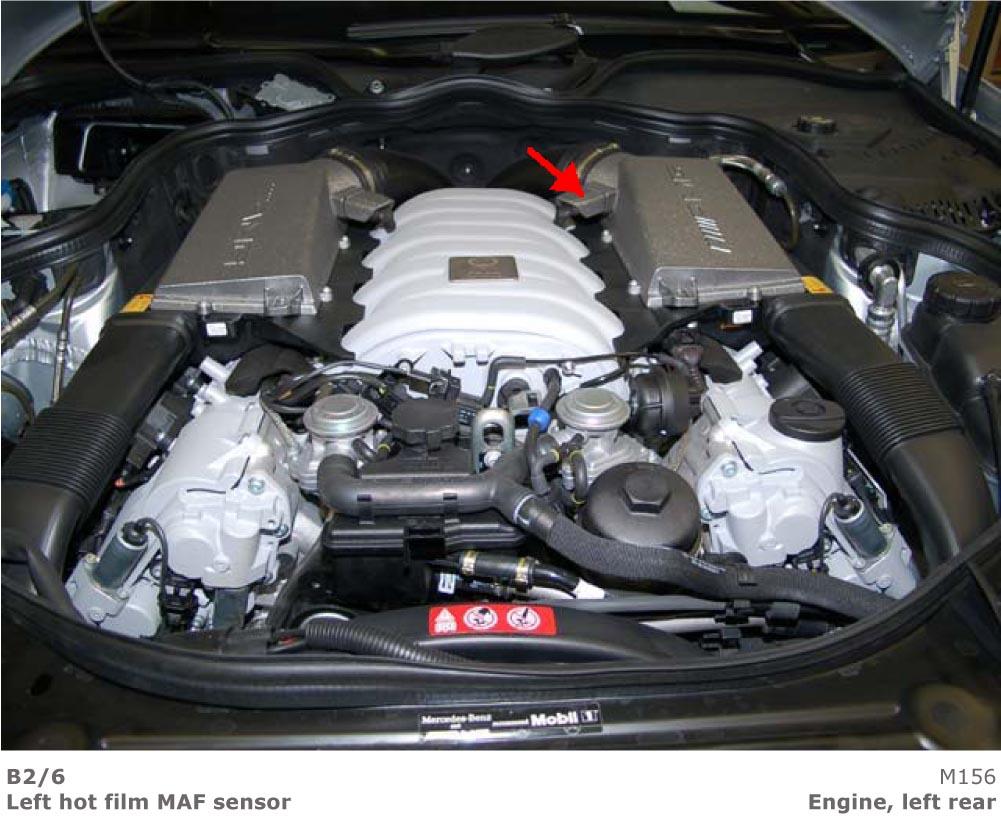

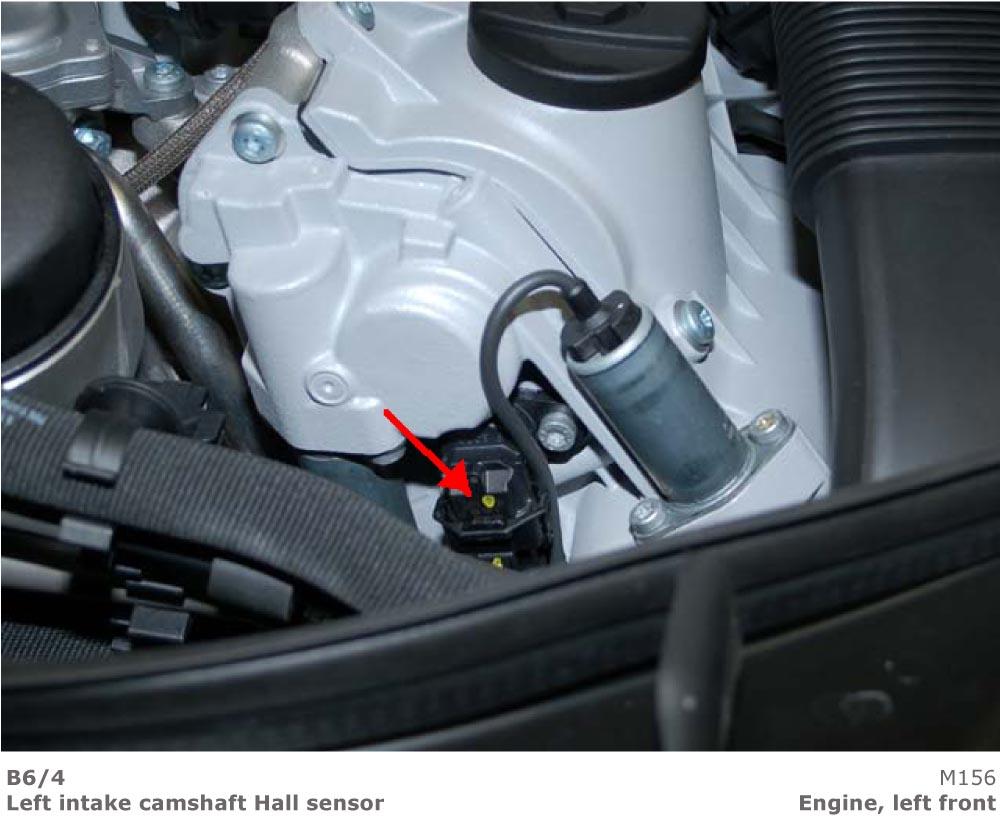

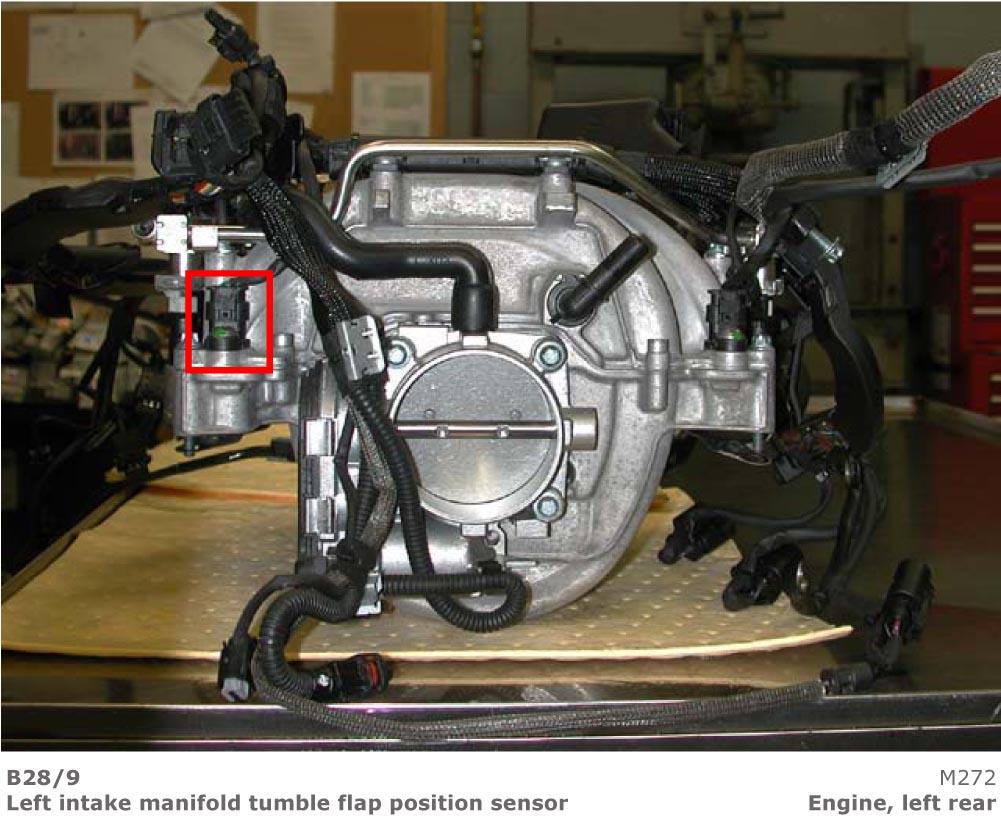

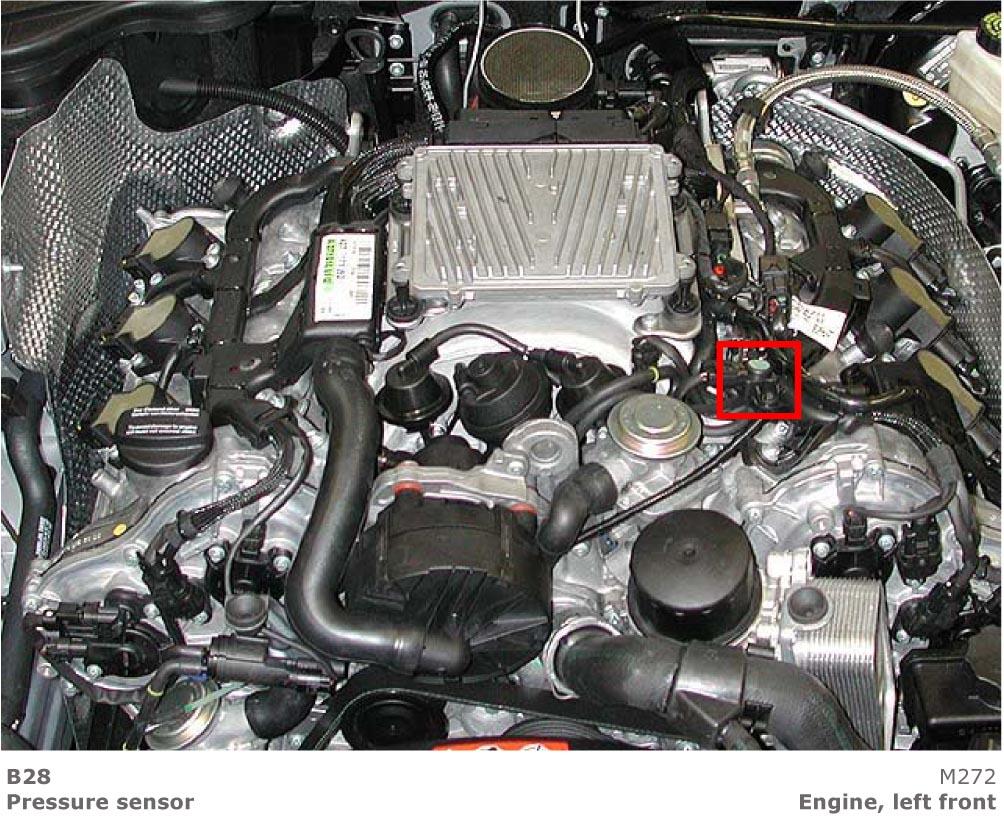

Fig 158: Left Front Of Engine (6.3L) (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 159: Front Of Engine (3.5L Shown; 5.5L Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

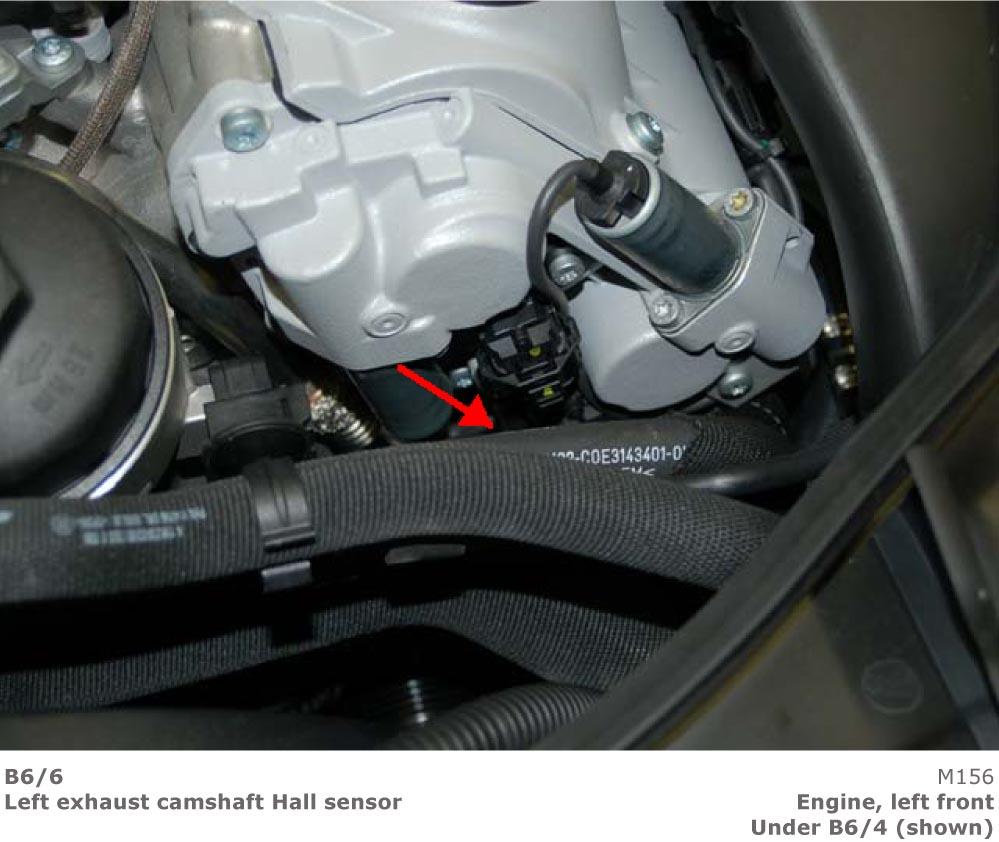

Fig 160: Left Front Of Engine (6.3L) (Right Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 161: Top Left Of Engine (3.5L Shown; 5.5L Similar)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 162: Front Of Engine (6.3L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 163: Rear Of Intake Manifold Assembly (3.5L & 5.5L)
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

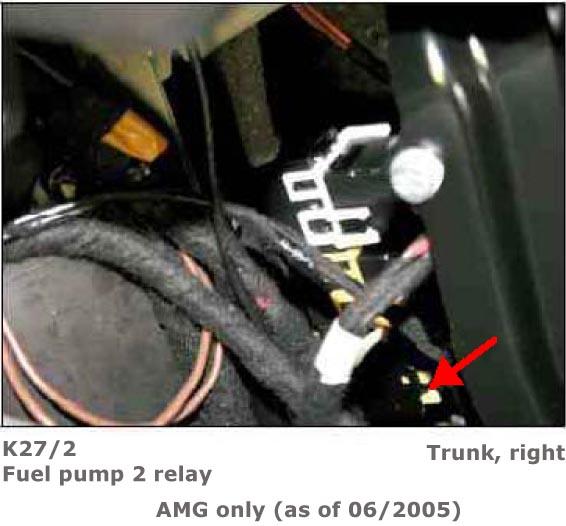

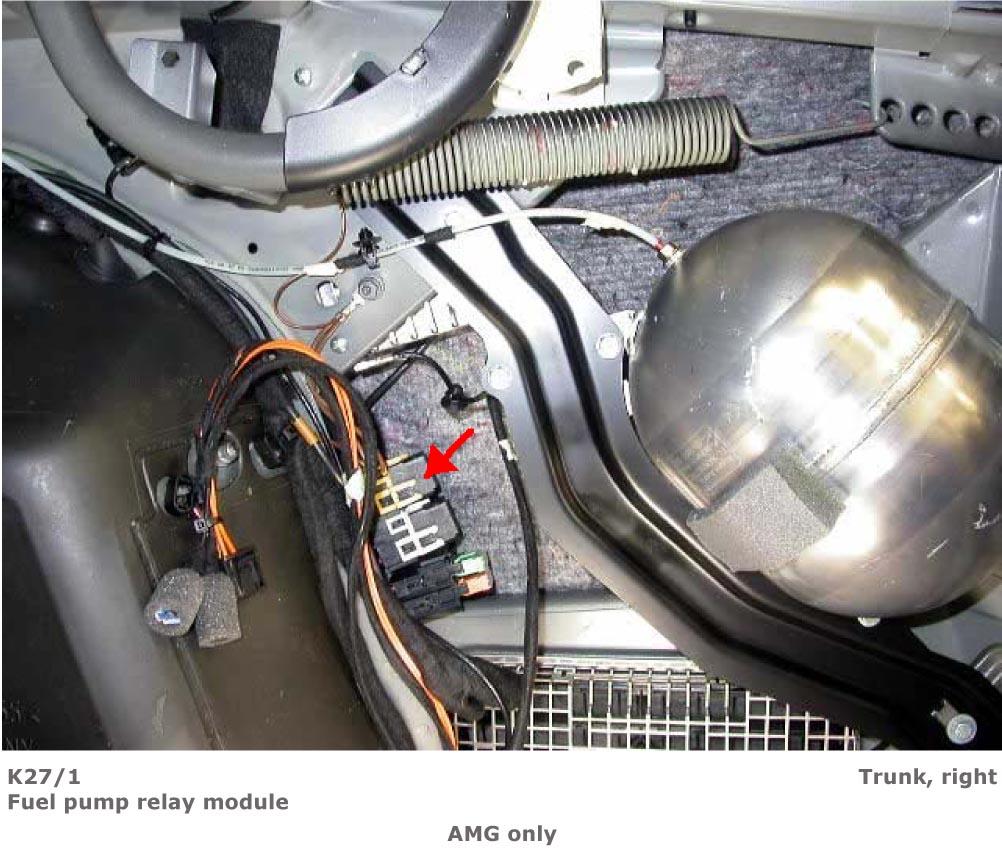

Fig 164: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 165: Right Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

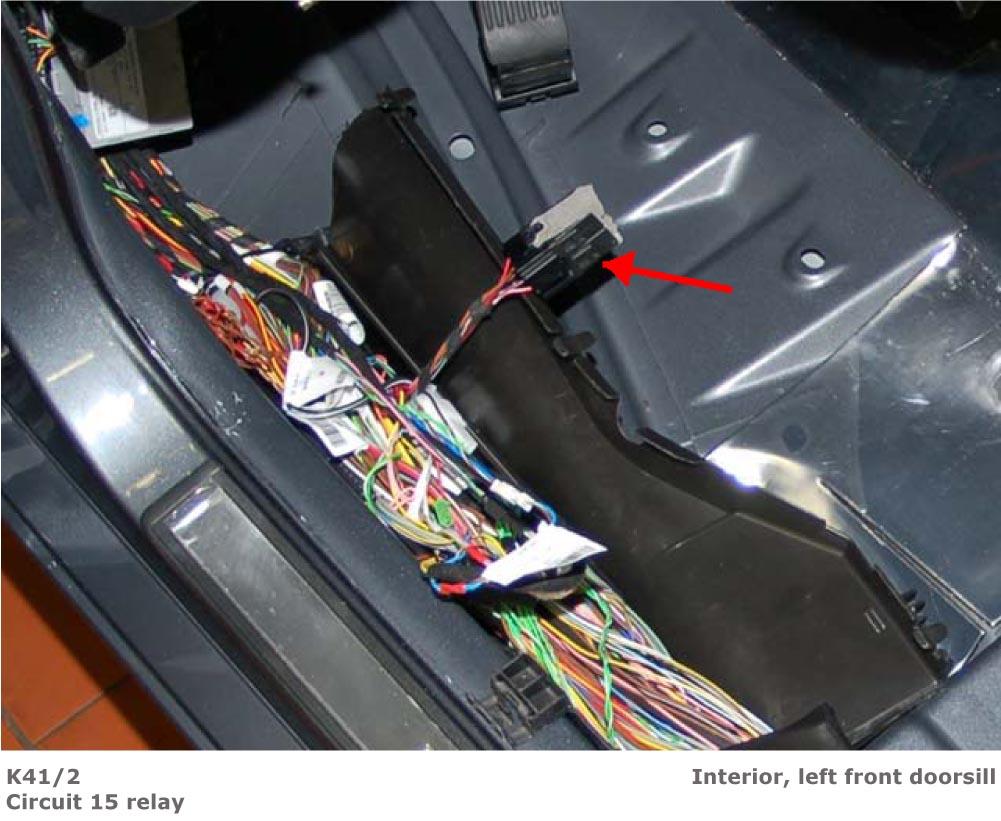

Fig 166: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 167: Left Front Doorsill
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

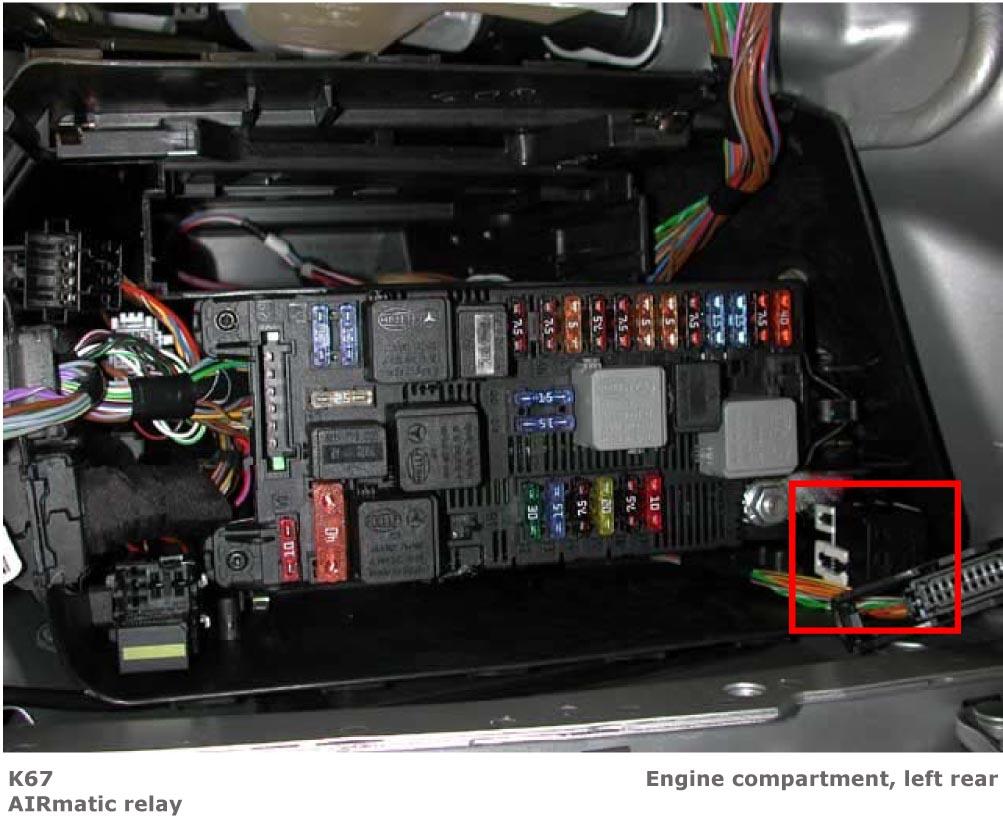

Fig 168: Left Rear Of Engine Compartment
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.

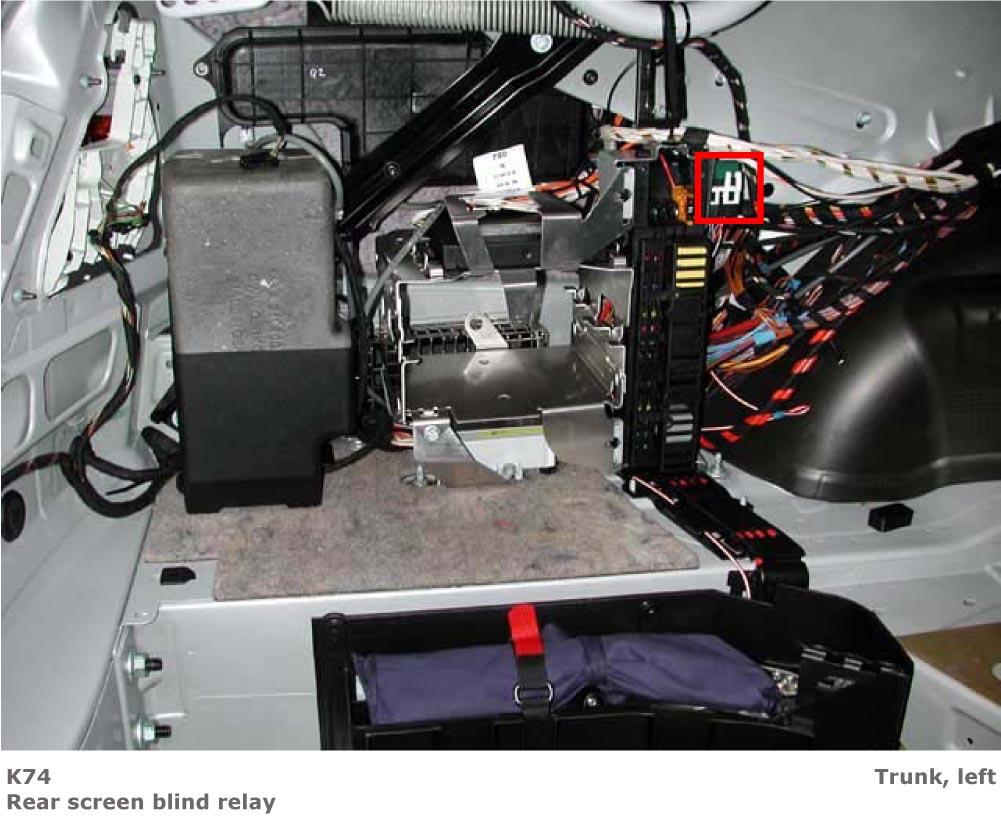

Fig 169: Left Side Of Trunk
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 170: Driver-Side SAM Control Unit W/Fuse & Relay Module
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
Fig 171: Right Front Upper Footwell
Courtesy of MERCEDES-BENZ OF NORTH AMERICA.
