Right Seat Control Switch

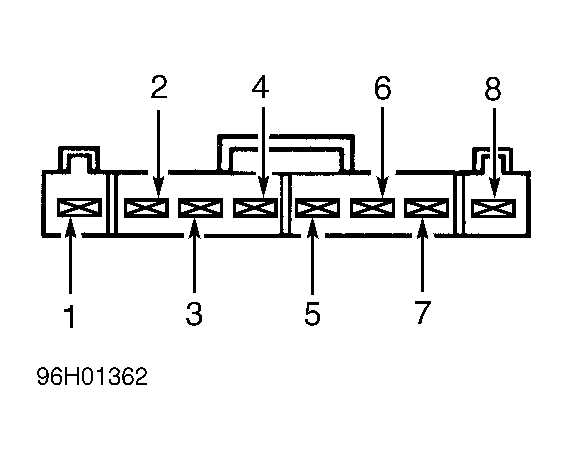

Remove right seat control switch. Using ohmmeter, measure resistance between indicated switch terminals when switch is activated as specified. See the RIGHT SEAT CONTROL SWITCH RESISTANCE table. See Figure . Replace switch if it does not test as specified.
RIGHT SEAT CONTROL SWITCH RESISTANCE
| Switch Position | Terminals No. | Resistance: Ohms | |
|---|---|---|---|
| Sliding Switch | |||
| Forward | 1 & 3; 2 & 6 | Less Than 5 | |
| Neutral | 1 & 6; 2 & 6 | Less Than 5 | |
| Reverse | 2 & 3; 1 & 6 | Less Than 5 | |
| Reclining Switch | |||
| Up | 3 & 7; 6 & 8 | Less Than 5 | |
| Neutral | 6 & 7; 6 & 8 | Less Than 5 | |
| Down | 3 & 8; 6 & 7 | Less Than 5 | |
