Component Location Graphics
Component Location Graphics
NOTE:
Figures may show multiple component locations. Refer to appropriate table for proper figure references.

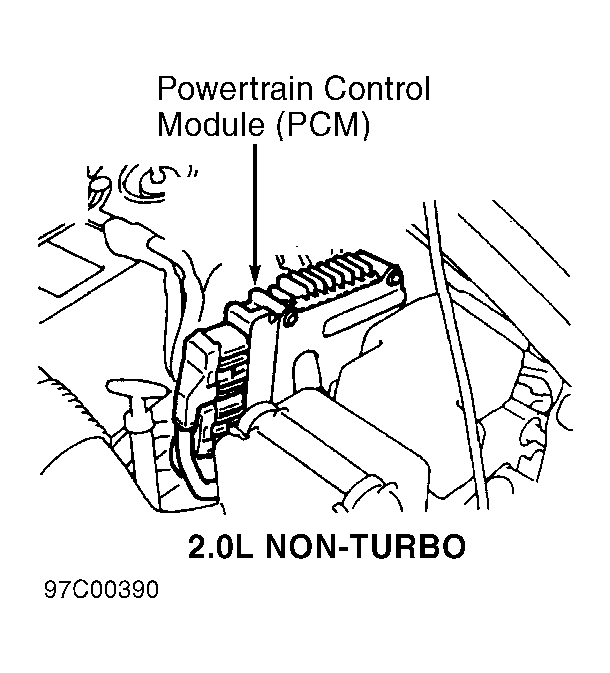

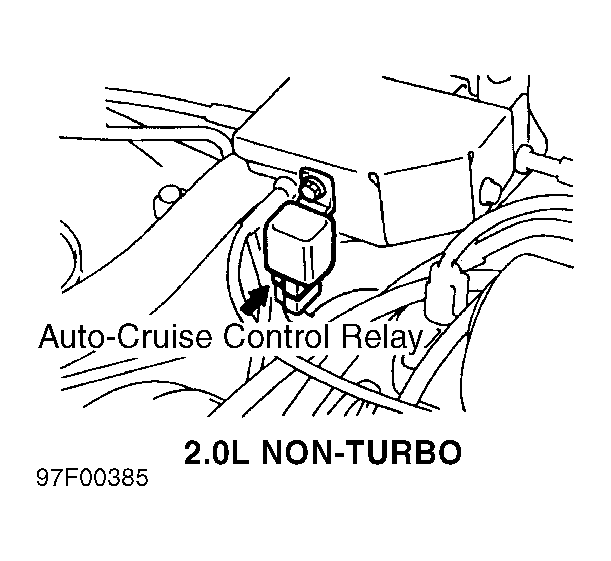

Fig 1: Left Rear Of Engine Compartment (2.0L Non-Turbo)

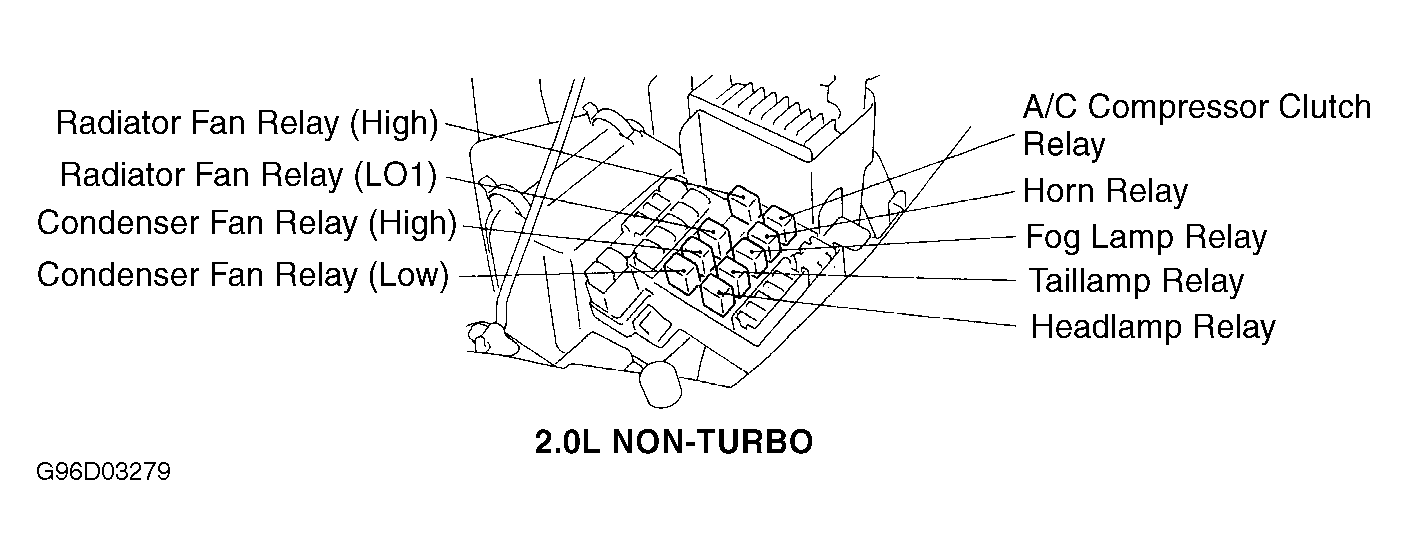

Fig 2: Right Side Of Engine Compartment (2.0L Non-Turbo)

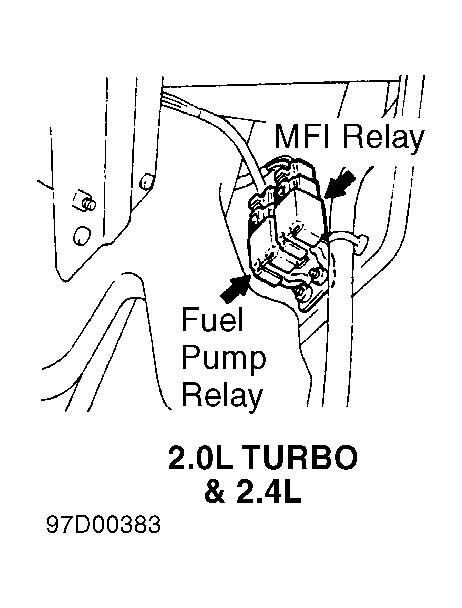

Fig 3: Behind Center Of Dash (2.0L Turbo & 2.4L)

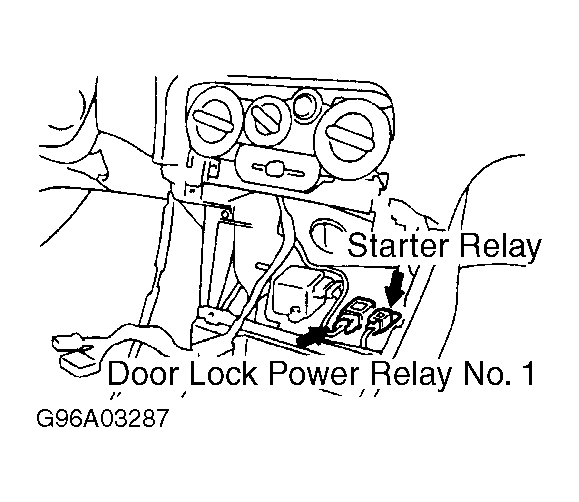

Fig 4: Behind Center Of Dash (2.4L)

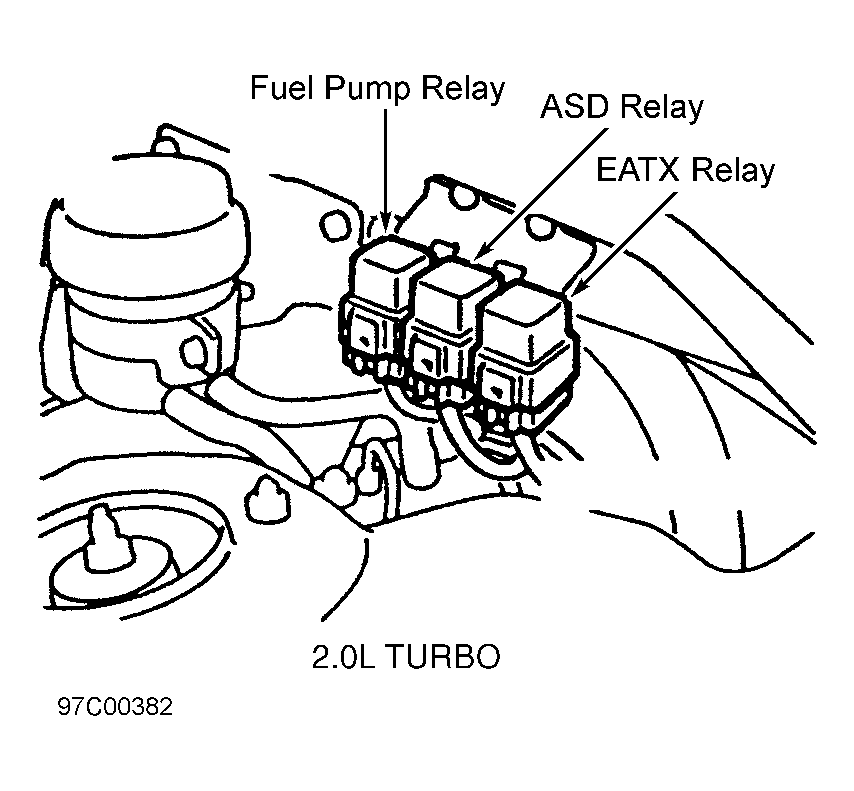

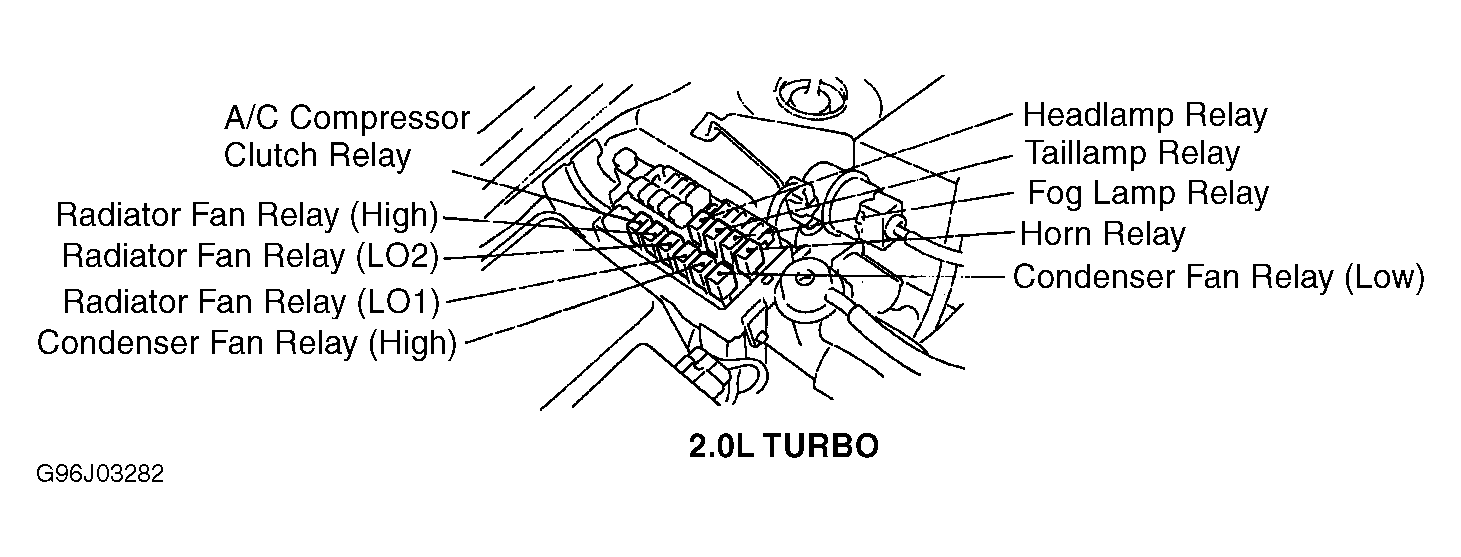

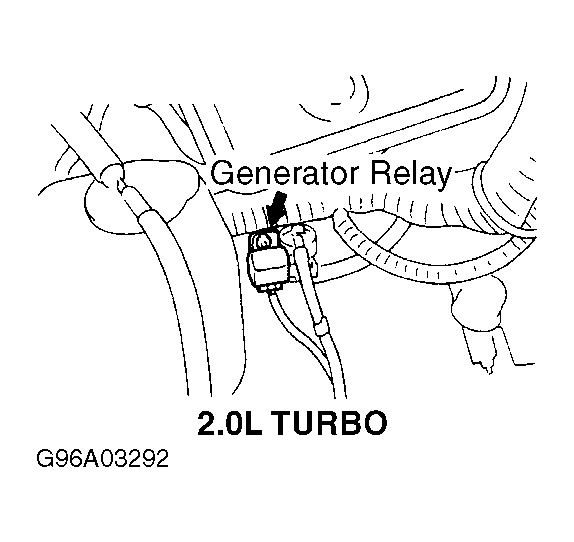

Fig 5: Right Side Of Engine Compartment (2.0L Turbo)
Fig 6: Right Rear Of Engine Compartment (2.0L Non-Turbo)

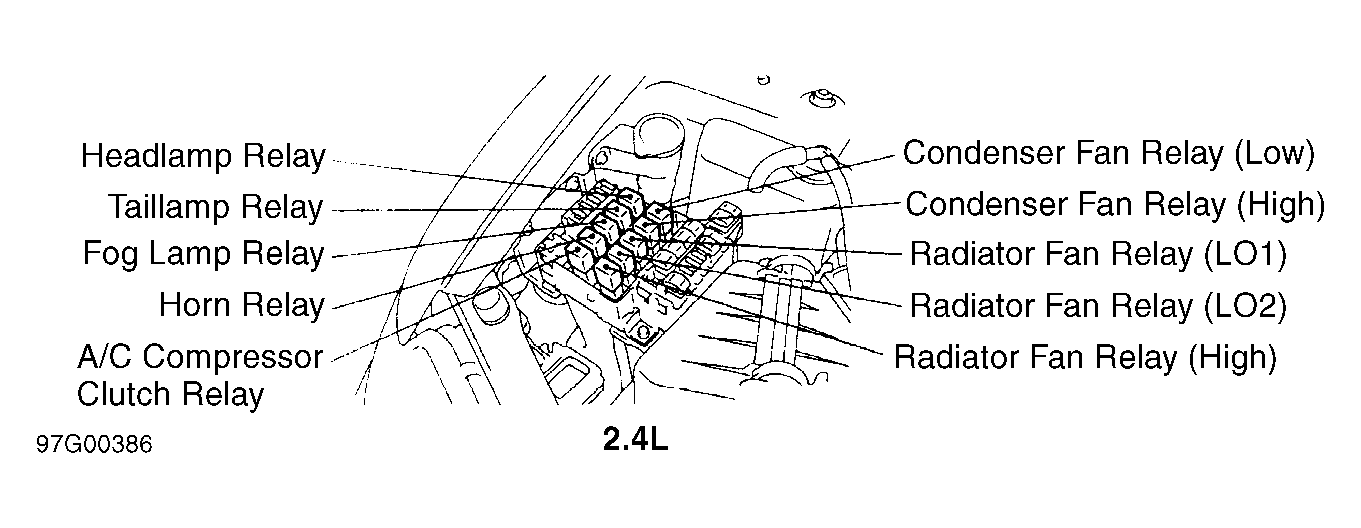

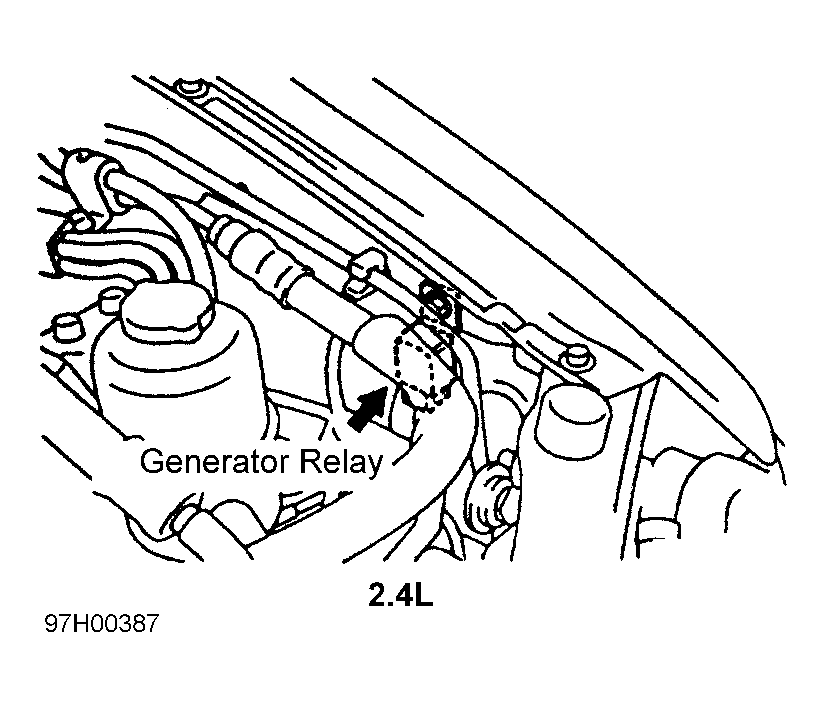

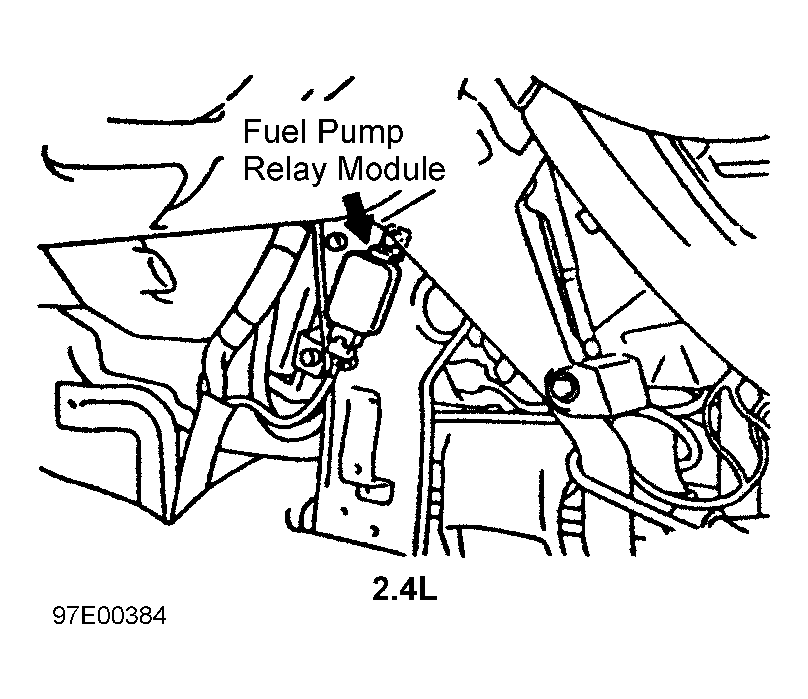

Fig 7: Right Side Of Engine Compartment (2.4L)

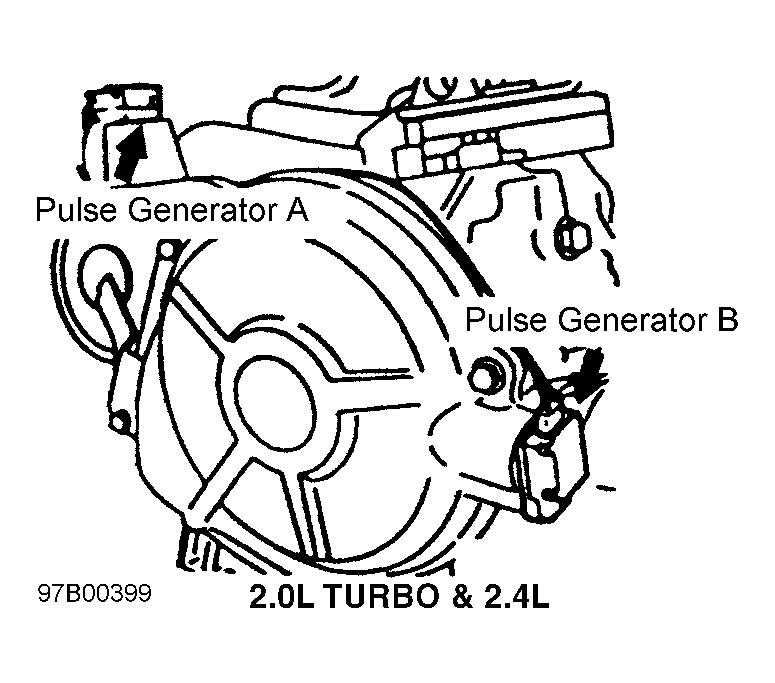

Fig 8: Top Right Side Of Engine (2.0L Turbo & 2.4L)

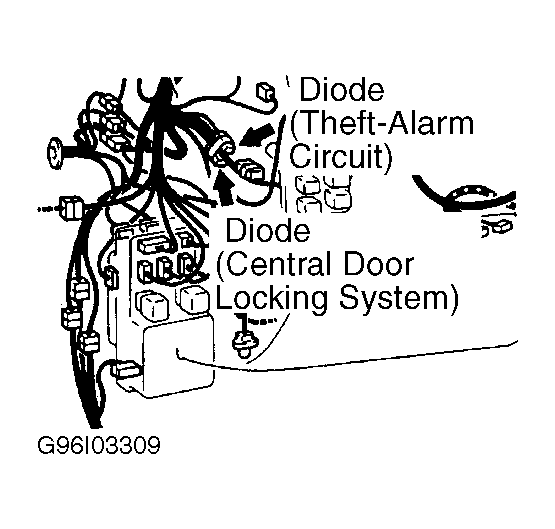

Fig 9: Behind Left Side Of Dash

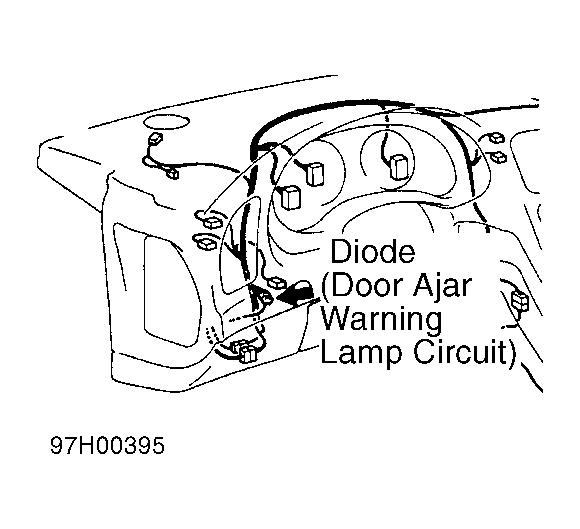

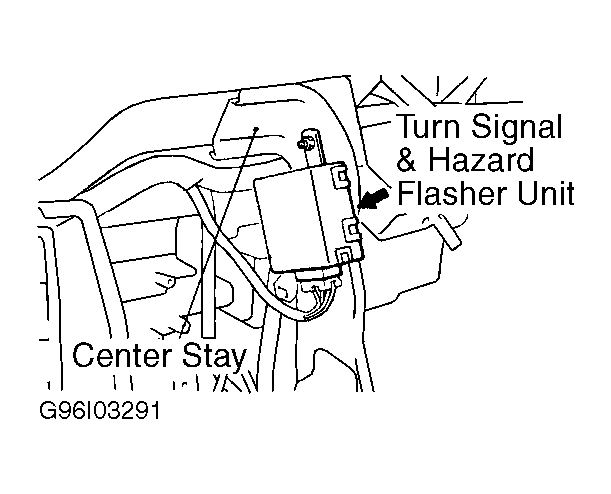

Fig 10: Behind Center Of Dash
Fig 11: Left Side Of Engine Compartment (2.4L)
Fig 12: Left Side Of Luggage Compartment

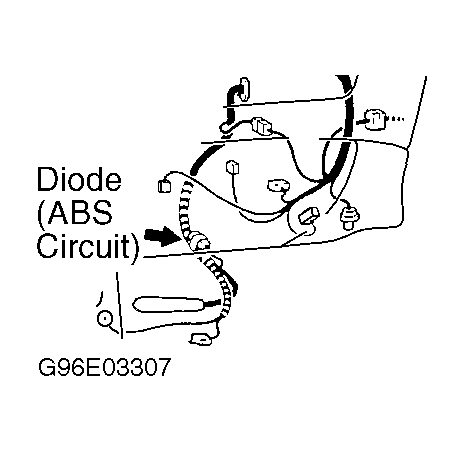

Fig 13: Behind Left Side Of Dash
Fig 14: Behind Center Of Dash
Fig 15: Right Side Of Engine Compartment (2.0L Turbo)

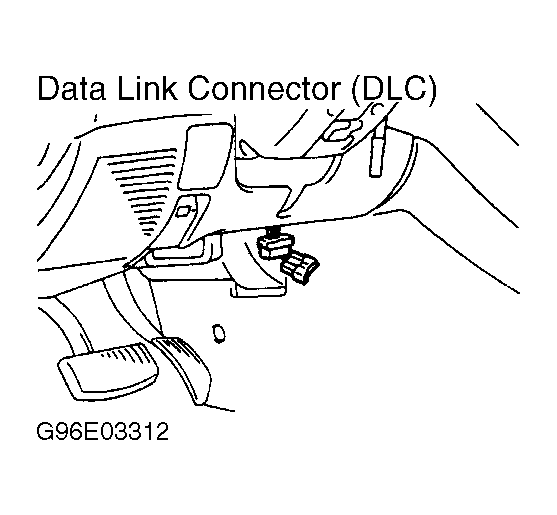

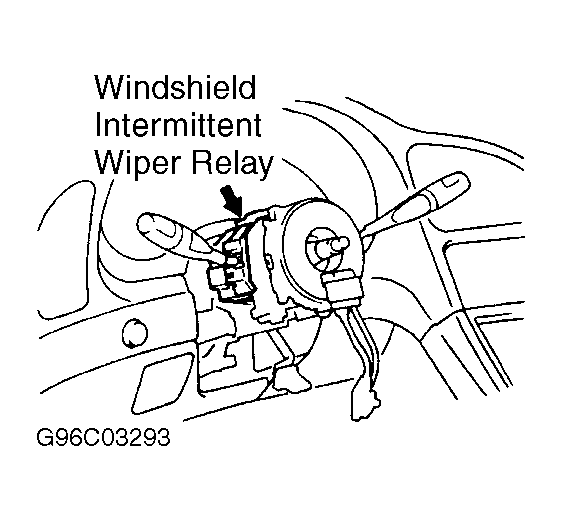

Fig 16: Top Of Steering Column

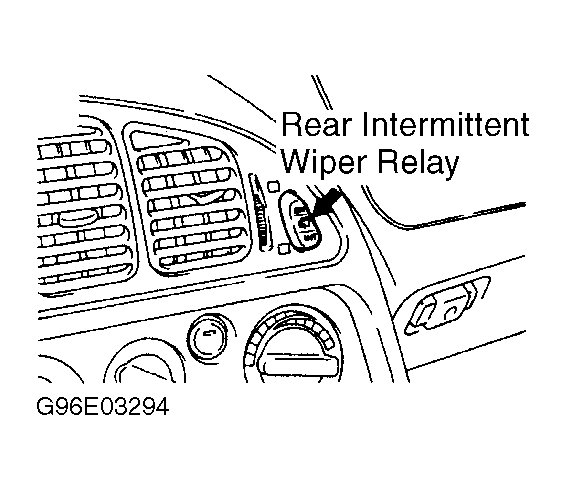

Fig 17: Center Of Dash
Fig 18: Behind Left Side Of Dash

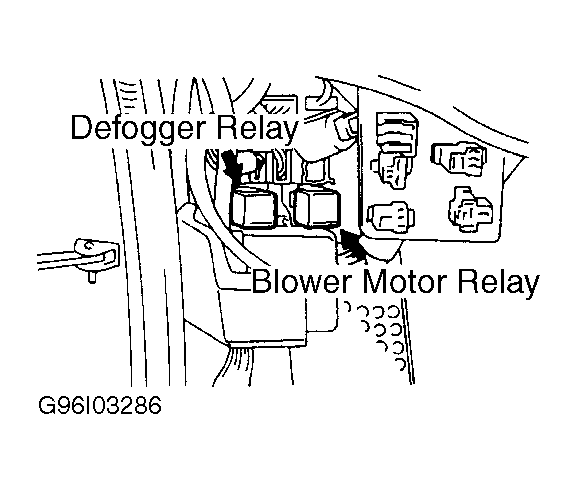

Fig 19: Behind Glove Box
Fig 20: Behind Left Side Of Dash
Fig 21: Left Side Of Engine Compartment (2.0L Non-Turbo)

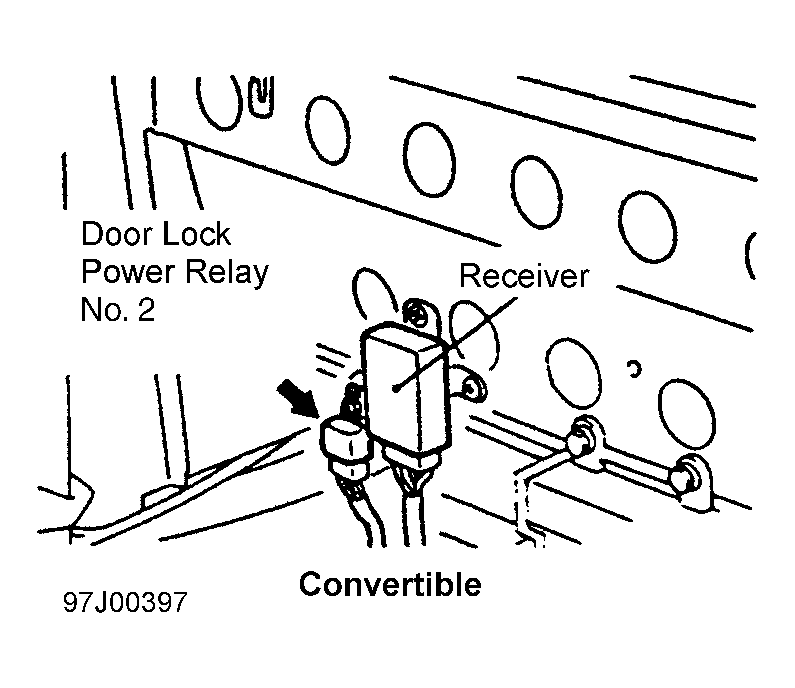

Fig 22: Front Of Luggage Compartment
Fig 23: Behind Center Of Dash (2.0L Turbo & 2.4L)
Fig 24: Behind Center Of Dash

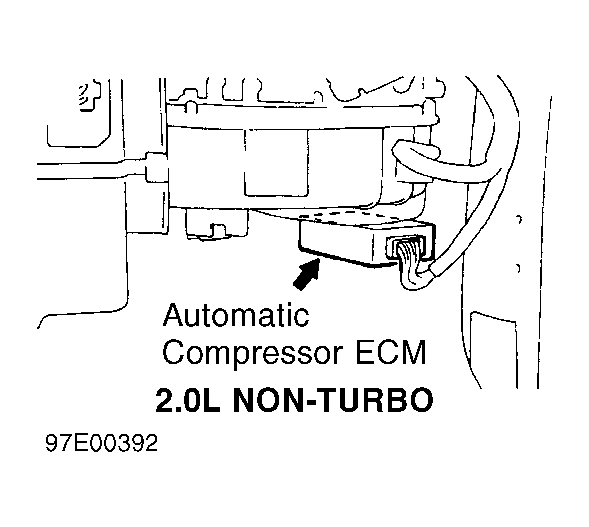

Fig 25: Behind Glove Box (2.0L Non-Turbo)

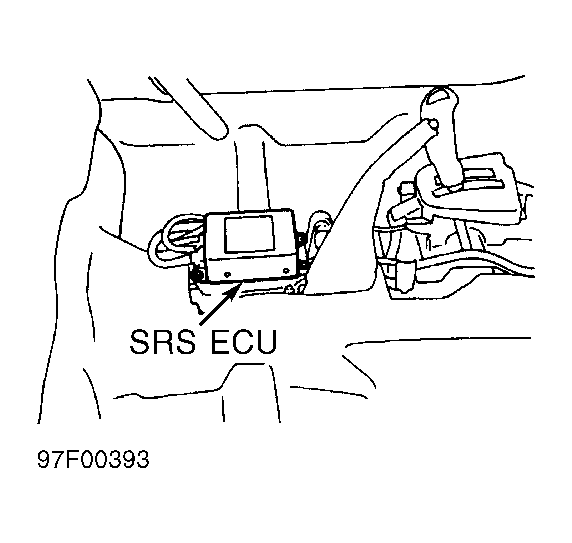

Fig 26: Below Center Console

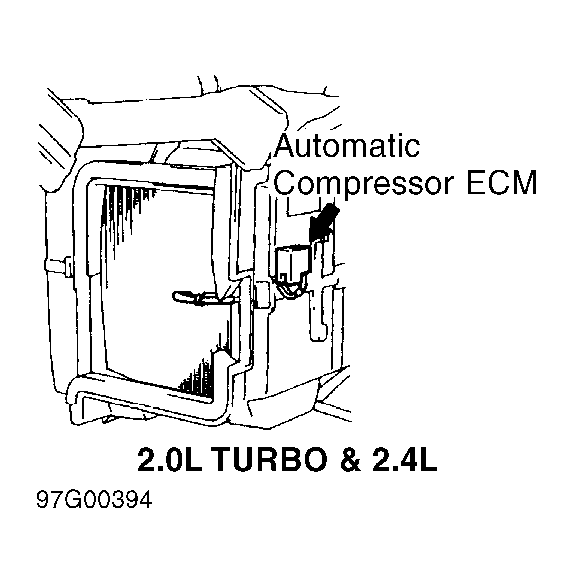

Fig 27: Behind Glove Box (2.0L Turbo & 2.4L)
Fig 28: Center Of Windshield Header
Fig 29: Behind Glove Box

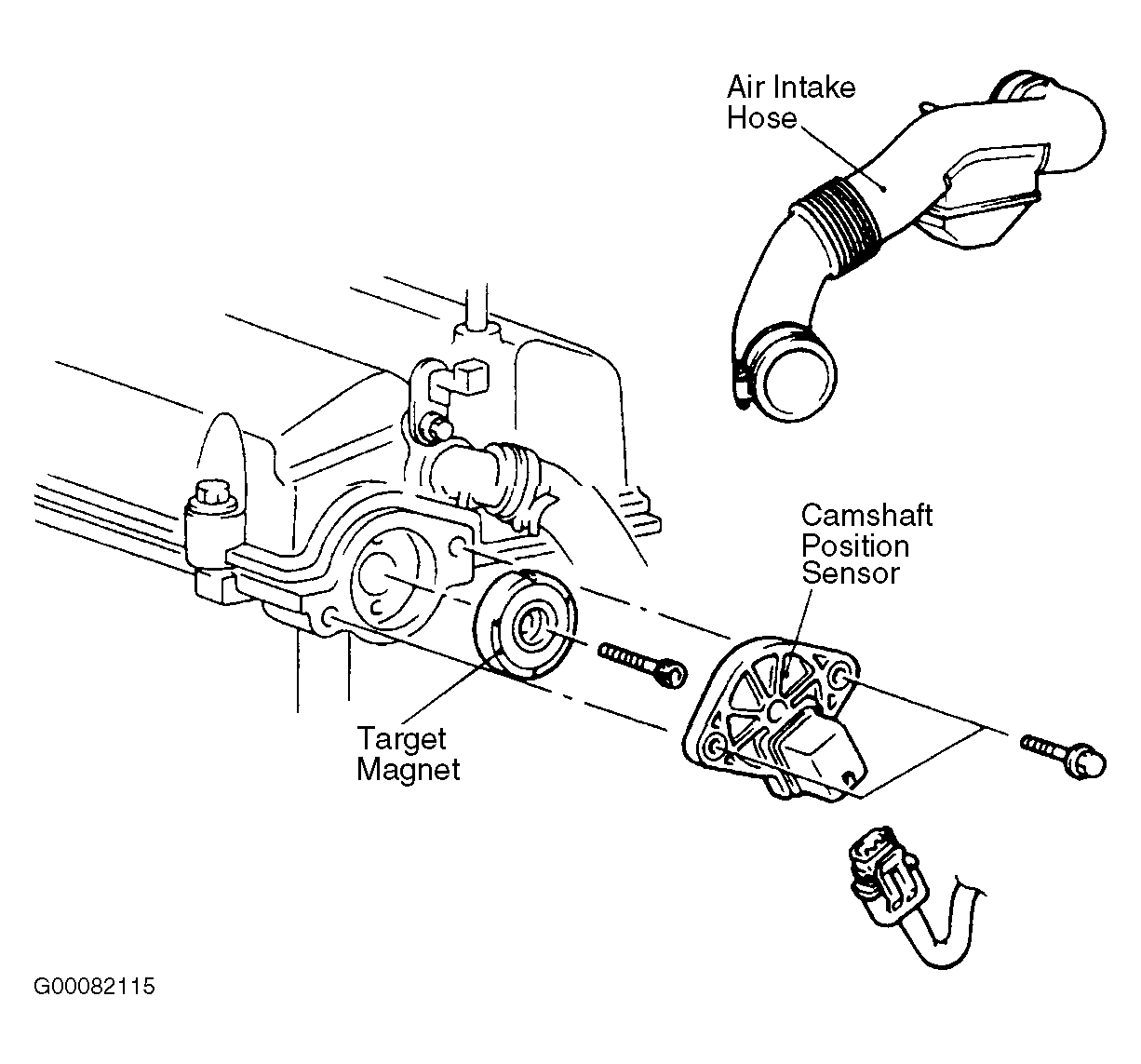

Fig 30: Locating Camshaft Position Sensor (2.0L Non-Turbo & Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.

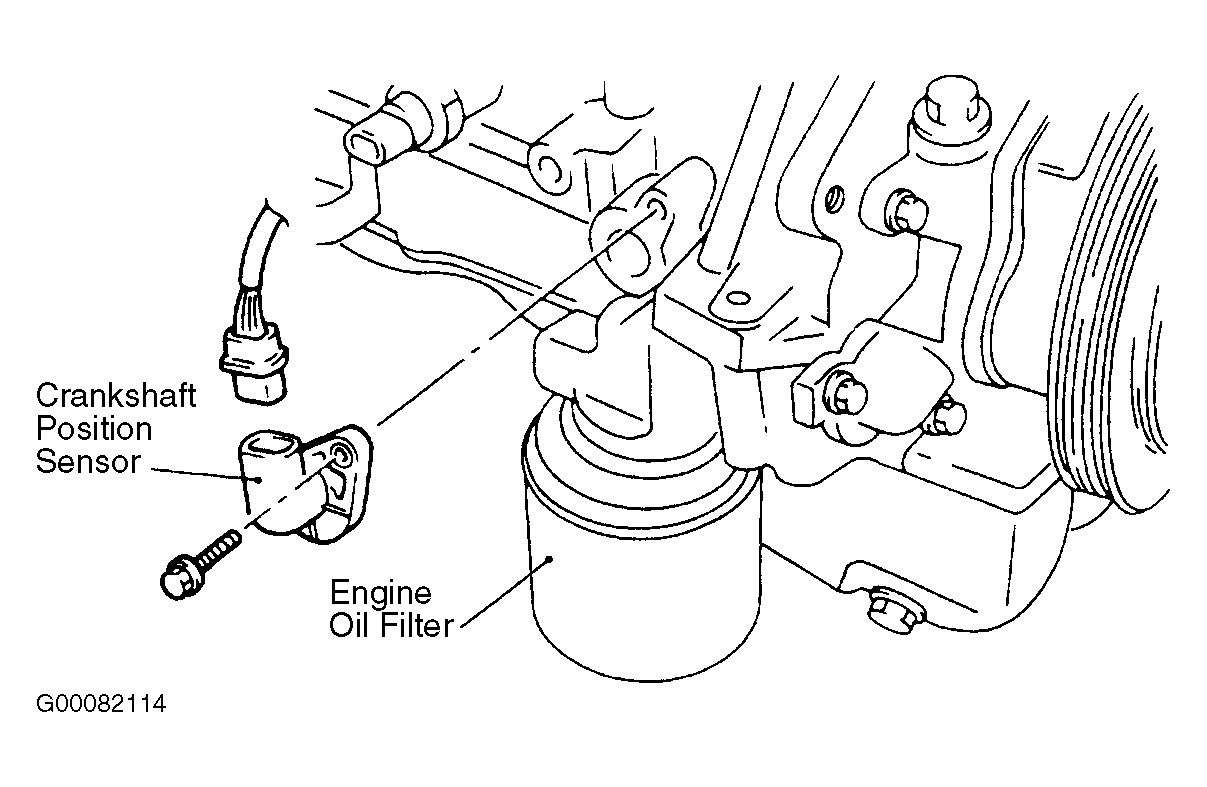

Fig 31: Locating Crankshaft Position Sensor (2.0L Non-Turbo)
Courtesy of MITSUBISHI MOTOR SALES OF AMERICA.
Fig 32: Behind Left Side Of Glove Box

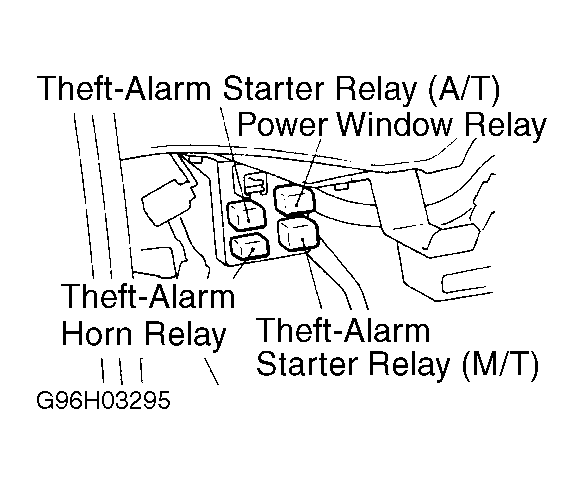

Fig 33: Behind Left Side Of Dash
Fig 34: Behind Left Side Of Dash

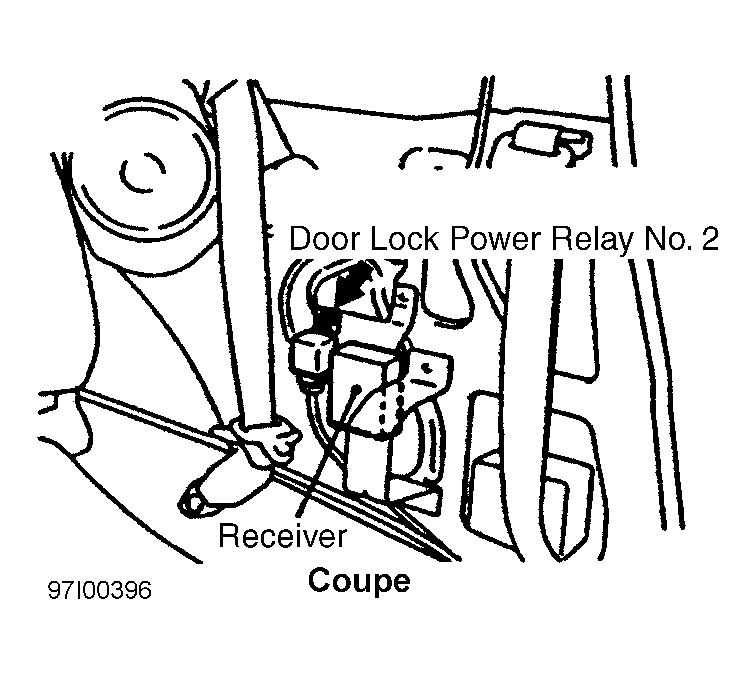

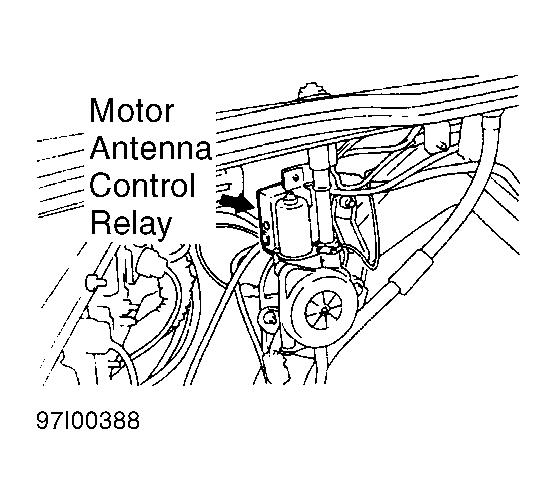

Fig 35: Left Quarterpanel (Coupe)

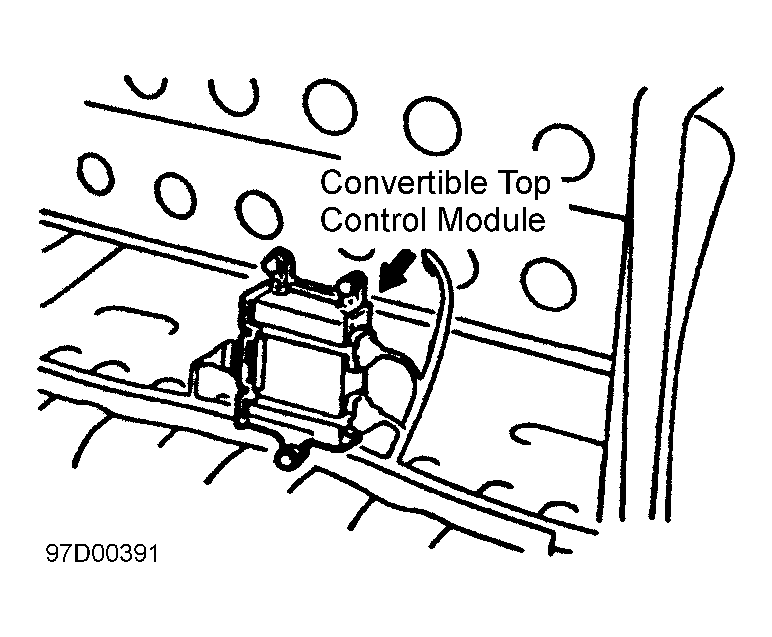

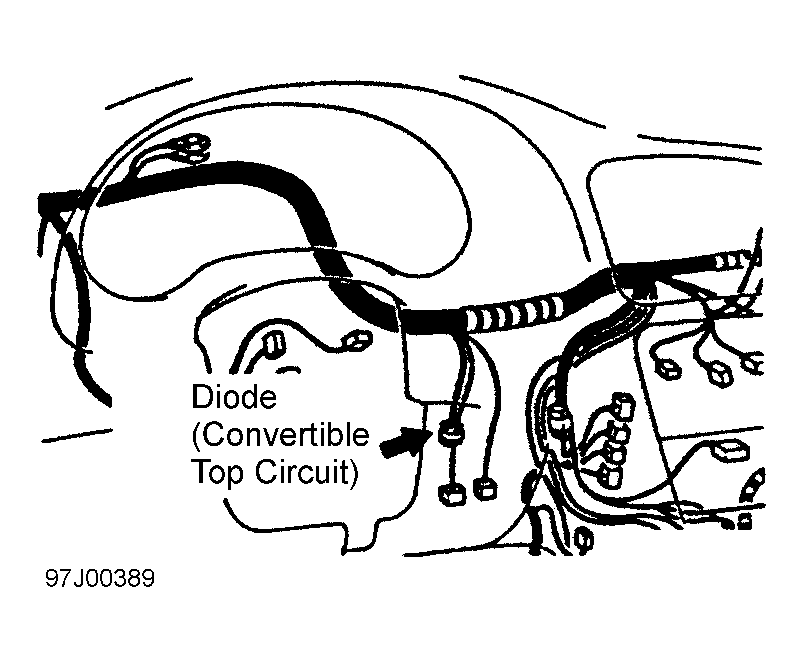

Fig 36: Front Of Luggage Compartment (Convertible)
Fig 37: Left Side Of Dash

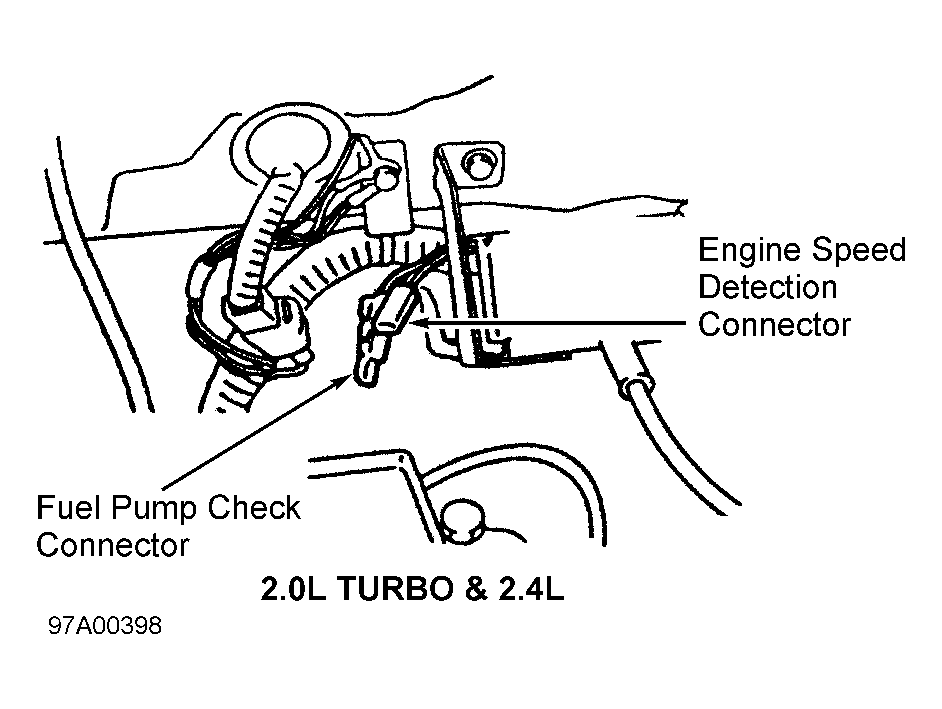

Fig 38: Right Side Of Firewall (2.0L Turbo & 2.4L)
